1 KATALOG PRODUKTÓW V E R Co n t R o l s o lu t i o n s

2 O NAS... SALUS Controls jest częścią Computime Group Limited z siedzibą w Hong-Kongu, szeroko znanej z możliwości produkcyjnych i projektów badawczych w zakresie elektronicznych technologii sterujących. Firma wypełnia specyficzną niszę w dziedzinie ogrzewania, klimatyzacji i sektorze inteligentnej automatyki sterującej. Od 1974 roku obsługuje klientów na rynkach komercyjnym, przemysłowym i konsumenckim od Azji przez Północną Amerykę po Europę. SALUS Controls to firma technologiczna i dystrybucyjna, zajmująca się dostarczaniem rozwiązań z zakresu sterowania energią cieplną i odnawialną, skierowanych do klientów w całej Europie. Rozumiejąc wyjątkową złożoność każdego rynku, na którym prowadzimy działalność, opracowujemy rozwiązania wyróżniające się swoją innowacyjnością. Nasz zespół starannie dobiera najkorzystniejsze rozwiązania, dzięki czemu działalność współpracujących z nami partnerów jest bardziej opłacalna i wyróżnia ich na rynku. To co robimy określa kim jesteśmy. Wierzymy w budowanie silnych, trwałych relacji wewnątrz naszego zespołu oraz relacji z naszymi partnerami i dostawcami. Computime Group Limited SALUS Controls stawia na trwałe partnerstwo i dostęp do niezawodnych rozwiązań umożliwiających sukces naszych klientów. Nasza kultura pracy pozwala z wyprzedzeniem, szybko i elastycznie reagować na ich oczekiwania. Najważniejsze jest to, że nasi partnerzy otrzymują wysokiej jakości produkty, szybką obsługę serwisową oraz solidne wsparcie techniczne. Zgodnie z polityką rozwoju produktów, SALUS Controls plc zastrzega sobie prawo do zmiany specyfikacji, wzornictwa, oraz materiałów użytych do produkcji, wykazanych w niniejszym katalogu, bez wcześniejszego powiadamiania. 02

3 Spis treści Strona System sterowania it System sterowania it600 - wersja bezprzewodowa... 6 System sterowania it600 - wersja internetowa... 7 System sterowania it600 - wersja przewodowa (COMBUS)... 8 Seria EXPERT NSB - sterowanie ogrzewaniem podłogowym... 9 Seria EXPERT HTR - sterowanie ogrzewaniem podłogowym 230V Seria EXPERT - sterowanie ogrzewaniem podłogowym 230V Seria EXPERT - sterowanie ogrzewaniem podłogowym 24V Seria EXPERT RF - sterowanie ogrzewaniem podłogowym Siłowniki... 1 Akcesoria... 1 Seria it00 - Internetowy regulator temperatury Seria STANDARD Seria S-LINE Seria PC Rozdzielacze... 2 Akcesoria Filtr magnetyczny

4 system do sterowania ogrzewaniem it600 sterowanie ogrzewaniem przez internet Aplikacja it600 Aplikacja it600 umożliwia sterowanie wszystkimi regulatorami z serii it600rf. Dzięki temu zyskujemy możliwość kontroli oraz regulowania temperatury w każdym pomieszczeniu indywidualnie, co przekłada się wprost na wymierne oszczędności. Aplikacja it600 jest darmowa i dostępna w App store, Google Play. Do działania aplikacji wystarczy dostęp do internetu w dowolnym miejscu na świecie oraz smartfon (system Android, ios), tablet lub komputer. Zalety systemu it600: Efektywne oszczędności dzięki kontroli temperatury w każdym pomieszczeniu indywidualnie Kontrola ogrzewania przez internet Kompleksowe sterowanie ogrzewaniem - zarówno podłogowym jak i grzejnikowym uniwersalny sterownik występujący w czterech konfiguracjach (czasowy, dobowy, tygodniowy, master/slave) Wiele możliwości konfiguracji systemu uniwersalna głowica grzejnikowa Możliwość adaptacji systemu w istniejących obiektach lat gwarancji Bezpłatna aplikacja do sterowania przez internet Całkowita kontrola Twojego ogrzewania w zasięgu ręki! 04

5 Przykłady zastosowania systemu it600: PRZEWODY opcjonalnie OPTIONAL PRZEWODY ogrzewanie podłogowe ogrzewanie grzejnikowe ogrzewanie podłogowe i grzejnikowe Wszystkie regulatory systemu it600 oraz serii EXPERT NSB, EXPERT HTR, EXPERT posiadają system PWM i VP. W związku z dużą bezwładnością ogrzewania podłogowego zastosowanie systemu PWM w sterownikach serii EXPERt nsb/expert HtR/EXPERt gwarantuje nam precyzyjne utrzymanie stałej temperatury w pomieszczeniach. system PWM kontroluje długość czasu pracy oraz częstotliwość otwarcia i zamknięcia użytych siłowników w odniesieniu do przyrostu temperatury w pomieszczeniu. Efektem tego jest dodatkowa oszczędność, komfort oraz brak przegrzania/wychłodzenia pomieszczenia. Dodatkowo wszystkie regulatory do ogrzewania podłogowego posiadają system VP (Valve Protection), który chroni zawory termostatyczne. Raz w tygodniu otwiera i zamyka siłownik, nawet jeżeli system w danym tygodniu lub poza sezonem grzewczym nie pracuje. Regulator temperatury firmy SALUS z systemem PWM Klasyczny regulator temperatury

6 SySTem STerowania ogrzewaniem - wersja bezprzewodowa Seria it600rf VS10wrF/VS10brF Cyfrowy regulator temperatury, bezprzewodowy, 4 w 1 Podtynkowy regulator VS10WRF/VS10BRF może zostać skonfigurowany do pracy jako: Programowany regulator temperatury (PRT), Kontroler grupy regulatorów (master), Regulator grupowy (slave) oraz Programator czasowy CWU. Regulator 4 w1 może komunikować się z każdym z poniższych urządzeń: KL10RF/KL08RF - Listwą centralną do sterowania ogrzewaniem podłogowym TRV10RFM - Głowicą termostatyczną RX10RF - Odbiornikiem Regulator VS10WRF/VS10BRF może komunikować się z innymi bezprzewodowymi elementami systemu it600 tylko przy zastosowaniu jednostki koordynującej CO10RF (sprzedawana osobno). Zasilanie (z dowolnego źródła): Sygnał RF: ZigBee 2.4 Ghz Zakres nastawy temperatury: - 3ºC 86.x86.x42 Podłączenie N Zasilanie - przewód neutralny L Zasilanie - przewód fazowy S1 Czujnik podłogi (opcjonalnie) S2 Trzy poziomy temperatury (komfortowa, standardowa i ekonomiczna) Dodatkowe funkcje: PARTY oraz WAKACJE Możliwość pracy w trybie ręcznym (na stałe lub tymczasowo) Wyjście na dodatkowy czujnik temperatury podłogi Możliwość pracy w trybie GRZANIE/CHŁODZENIE Podtrzymanie pamięci (ustawienia regulatora nie są usuwane w przypadku braku zasilania) Możliwość przełączania wszystkich regulatorów z trybu grzania na chłodzenie (i odwrotnie) z poziomu listwy (funkcja dostępna tylko w przypadku użycia z listwą KL10RF lub KL08RF) Grubość po montażu w puszce 60mm -16,mm VS20wrF/VS20brF Cyfrowy regulator temperatury, bezprzewodowy, 4 w 1 Natynkowy regulator VS20WRF/VS20BRF może zostać skonfigurowany do pracy jako: Programowany regulator temperatury (PRT), Kontroler grupy regulatorów (master), Regulator grupowy (slave) oraz Programator czasowy CWU. Regulator 4 w1 może komunikować się z każdym z poniższych urządzeń: KL10RF/KL08RF - Listwą centralną do sterowania ogrzewaniem podłogowym TRV10RFM - Głowicą termostatyczną RX10RF - Odbiornikiem Regulator VS20WRF/VS20BRF może komunikować się z innymi bezprzewodowymi elementami systemu it600 tylko przy zastosowaniu jednostki koordynującej CO10RF (sprzedawana osobno). 4 x AAA Baterie alkaliczne Sygnał RF: ZigBee 2.4 Ghz Zakres nastawy temperatury: -3ºC 86.x86.x29 Podłączenie S1 Czujnik podłogi (opcjonalnie) S2 Trzy poziomy temperatury (komfortowa, standardowa i ekonomiczna) Dodatkowe funkcje: PARTY oraz WAKACJE Możliwość pracy w trybie ręcznym (na stałe lub tymczasowo) Wyjście na dodatkowy czujnik temperatury podłogi Możliwość pracy w trybie GRZANIE/CHŁODZENIE Podtrzymanie pamięci (ustawienia regulatora nie są usuwane w przypadku braku zasilania) Możliwość przełączania wszystkich regulatorów z trybu grzania na chłodzenie (i odwrotnie) z poziomu listwy (funkcja dostępna tylko w przypadku użycia z listwą KL10RF lub KL08RF) KL10rF Listwa centralna do sterowania ogrzewaniem podłogowym 8+1 Listwa centralna do sterowania ogrzewaniem podłogowym, może być skonfigurowana do pracy z siłownikami termoelektrycznymi lub zaworami z napędem elektrycznym. Listwa zawiera także dodatkowe wyjścia do podłączenia sterowania CWU, pompą CO, a także kotłem. Listwa KL10RF może komunikować się z każdym z poniższych urządzeń: VS10WRF/VS20WRF - Cyfrowym, bezprzewodowym regulatorem temperatury, 4 w 1 TRV10RFM - Głowicą termostatyczną RX10RF - Odbiornikiem Listwa KL10RF może komunikować się z innymi bezprzewodowymi elementami systemu it600 tylko przy zastosowaniu jednostki koordynującej CO10RF (sprzedawana oddzielnie). Sygnał RF: ZigBee 2.4 Ghz 3 A 448x132x73 Możliwość podziału regulatorów na 2 grupy (np. osobno parter i piętro) Możliwość podłączenia sterowania CWU Możliwość podłączenia termostatu zbiornika CWU (opcjonalnie) Czytelne diody LED, sygnalizujące pracę urządzenia Funkcja opóźnienia załączenia pompy i kotła (opcjonalnie) Przystosowana do pracy z siłownikami termoelektrycznymi typu NC i NO (normalnie zamkniętymi i normalnie otwartymi) Możliwość podłączenia zaworów odcinających z napędem elektrycznym (opcjonalnie) Wyjścia sterujące załączeniem pompy CO/CWU oraz kotła Możliwość przełączania trybów pracy GRZANIE / CHŁODZENIE wszystkich regulatorów z poziomu listwy Jeden regulator może sterować jednocześnie nawet sześcioma siłownikami Przystosowana do montażu na szynie DIN 3mm KL08rF 8-strefowa listwa centralna do sterowania ogrzewaniem podłogowym Listwa KL08RF zapewnia komfortowe i niezawodne sterowanie ogrzewaniem podłogowym. Wyposażona została w dodatkowy moduł sterujący pracą kotła i pompy oraz została specjalnie zaprojektowana do pracy z siłownikami typu NC oraz NO. Listwa KL08RF może komunikować się z każdym z poniższych urządzeń: VS10WRF/VS20WRF - Cyfrowym, bezprzewodowym regulatorem temperatury, 4 w 1 TRV10RFM - Głowicą termostatyczną RX10RF - Odbiornikiem Listwa KL08RF może komunikować się z innymi bezprzewodowymi elementami systemu it600 tylko przy zastosowaniu jednostki koordynującej CO10RF (znajduje się w zestawie razem z listwą). Sygnał RF: ZigBee 2.4 Ghz 3 A 3x83x67 Możliwość podłączenia siłowników typu NC oraz NO Łatwy montaż przewodów metodą PLUG-IN Dioda LED sygnalizująca gotowość urządzenia do pracy Możliwość podziału podłączonych regulatorów na 2 grupy 1 regulator może sterować jednocześnie, aż trzema siłownikami termoelektrycznymi Przystosowana do montażu na szynie DIN 3mm KL04rF Moduł rozszerzający KL04RF to łatwy w montażu moduł rozszerzający do listwy KL08RF, dający możliwość podłączenia dodatkowych 4 regulatorów (w sumie 12 indywidualnie sterowanych stref grzewczych). Może działać tylko w połączeniu z listwą KL08RF. Przystosowany do montażu na szynie DIN 3mm 163x83x67 Głowica mini TrV TRV10RFM, TRV28RFM, TRV10RAM Bezprzewodowa głowica termostatyczna znakomicie sprawdzi się do kontroli ogrzewania grzejnikowego, jako zamiennik tradycyjnej ręcznej głowicy termostatycznej. Do prawidłowej pracy głowicy TRV konieczne jest zsynchronizowanie jej z regulatorem VS10RF/VS20RF oraz jednostką koordynującą CO10RF (wszystkie urządzenia są sprzedawane oddzielnie). Istnieje możliwość doposażenia układu regulatorów i głowic w dodatkowy moduł sterowania kotłem RX10RF. Wówczas, gdy którakolwiek z głowic TRV zasygnalizuje zapotrzebowanie na ciepło - załączony zostanie także kocioł. Sygnał RF: Rozmiar gwintu: 2 x Baterie AA ZigBee 2.4 Ghz 0x83x0 TRV10RFM - M30x1, TRV28RFM - M28x1, TRV10RAM - zawory Danfoss RA Modulacja otwarcia/zamknięcia zaworu gwarantująca precyzyjną kontrolę temperatury Możliwość manualnego otwarcia/zamknięcia zaworu Sygnalizacja stanu pracy za pomocą diody LED (czerwona/zielona) Adapter na zawory firmy Danfoss w zestawie z głowicą TRV10RFM Ochrona przeciwzamrożeniowa Funkcja otwartego okna Blokada przycisków 06

7 (z SySTem możliwością STerowania STerowania ogrzewaniem Przez internet PodłoGowym - opcjonalnie) - wersja bezprzewodowa wersja internetowa rx10rf Dodatkowy moduł sterujący systemu it600rf. Dodatkowy odbiornik RX10RF może zostać wykorzystany do sterowania kotłem, pompą lub innym urządzeniem grzewczym. 16()A 144x100x3 Podłączenie N Przewód neutralny (zasilanie odbiornika) L Przewód fazowy (zasilanie odbiornika) Uziemienie COM Styk wspólny (beznapięciowy) NO Styk normalnie otwarty (beznapięciowy) Komunikacja bezprzewodowa w sieci ZigBee 2.4 GHz Możliwość ręcznego załączenia/wyłączenia urządzenia grzewczego. Czytelna sygnalizacja LED Może działać jako : -RX1 - Bezprzewodowy moduł sterowania kotłem (na podstawie sygnału z wszystkich regulatorów w sieci ZigBee), -RX2 - Bezprzewodowy element sterujący niezależną strefą grzewczą (na podstawie sygnału z jednego regulatora w sieci ZigBee) W jednej sieci ZigBee można użyć maksymalnie dwóch odbiorników RX10RF (jeden skonfigurowany jako RX1 oraz drugi skonfigurowany jako RX2) T30nC 230V m30x1, T28nC 230V m28x1, Siłownik termoelektryczny 230V AC Maks. natężenie prądu: 200mA Fazy załączania: dla 200mS Roboczy pobór mocy: 2W Czas otwarcia/zamknięcia: ok. 2 min Gwint: M28 x 1, / M30x1, Klasa ochrony: IP 4 Siła nacisku: 100N (+/-10%) Długość suwu: Funkcja FIRST OPEN ułatwiająca instalację siłownika Szybki czas otwarcia - ok. 2min Skok ok. 6 mm Bardzo małe rozmiary Mały pobór prądu 2W Widoczny element wskazujący otwarcie lub zamknięcie lat gwarancji ok. 6 mm *Siłowniki termoelektryczne dostępne są również w wersjach: T30NC 24V - bezprądowo zamknięte 24V T30NO 230V lub 24V - bezprądowo otwarte T30NC EW 230V lub 24V - z wyłącznikiem krańcowym re10rf Repeater sygnału sieci Zigbee Jeżeli w Twojej sieci ZigBee it600rf znajdują się więcej niż 32 urządzenia zasilane bateryjnie, konieczne jest dokupienie repeatera RE10RF. Repeater RE10RF może okazać się również pomocny, gdy odległości pomiędzy poszczególnymi regulatorami są zbyt duże. Repeater RE10RF zwiększa zasięg sieci ZigBee. V DC (adapter do gniazda elektrycznego w zestawie) Łatwe podłączenie za pomocą portu USB Zapewnia prawidłową pracę sieci ZigBee składającą się z więcej niż 32 urządzeń zasilanych bateryjnie Skontaktuj się z naszym doradcą, który pomoże Ci dobrać odpowiednie elementy dla Twojego systemu sterowania. Co10rF Jednostka koordynująca sieć Zigbee CO10RF jest elementem niezbędnym do utworzenia jakiejkolwiek sieci regulatorów ZigBee w tym systemie. Zadaniem CO10RF jest zapewnienie poprawnej komunikacji wszystkich urządzeń serii it600rf. Aby móc sterować urządzeniami serii it600rf przez internet, wystarczy podłączyć CO10RF do routera internetowego za pośrednictwem Gateway'a SALUS G30 (Gateway G30 sprzedawany oddzielnie). V DC (adapter do gniazda elektrycznego w zestawie) Łatwe podłączenie za pomocą portu USB Jeden CO10RF może maksymalnie obsłużyć aż 30 regulatorów VS10RF/20RF, 9 listew KL10RF/KL08RF oraz 90 głowic grzejnikowych TRV10RF Uwaga: Jeżeli w Twojej sieci it600rf znajdują się więcej niż 32 urządzenia zasilane bateryjne (VS20RF, VS20RF, TRV10RF, TRV10RFM) lub odległości pomiędzy urządzeniami powodują brak zasięgu, należy dokupić dodatkowy repeater RE10RF. Skontaktuj się z naszym doradcą, który pomoże Ci dobrać odpowiednie elementy dla Twojego systemu sterowania. G30 Gateway (bramka internetowa) Wyposażenie systemu it600rf w bramkę internetową SALUS G30 pozwoli Ci na mobilne sterowanie systemem grzewczym przez Internet. Gateway G30 może być podłączony do routera internetowego za pomocą przewodu LAN lub z wykorzystaniem funkcji WPS. Aby móc sterować urządzeniami it600rf przez Internet, wystarczy podłączyć koordynator CO10RF do Gateway'a G30 (jak pokazano powyżej zieloną strzałką), a następnie podłączyć Gateway G30 do dowolnego portu LAN routera internetowego w Twoim domu. Gateway SALUS G30 sprzedawany jest oddzielnie. V DC (zasilacz znajduje się w zestawie) Czytelna sygnalizacja LED Możliwość zarządzania przez internet Kupując urządzenie G30 otrzymujesz licencję na sterowanie przez Internet 10-cioma regulatorami VS10RF/VS20RF Przewód USB oraz zasilacz znajdują się w zestawie L10 dodatkowy kod aktywacyjny * Karta z dodatkowym kodem aktywacyjnym wymagana jest tylko dla systemu składającego się z więcej niż 10 regulatorów VS10RF/VS20RF. Jedna bramka inetrnetowa G30 może maksymalnie obsługiwać aż 30 regulatorów temperatury. Seria internetowa it600 07

8 Seria it600 CommUniCaTion bus do ogrzewania PoGłoGoweGo (bez możliwości STerowania Przez internet) Seria it600 CombUS VS10w/VS10b Cyfrowy przewodowy regulator temperatury 4 w1 Regulator może być skonfigurowany do pracy jako: Programowany regulator temperatury, Kontroler grupy regulatorów, Regulator grupowy (dobowy) oraz Programator czasowy CWU. Regulatory mogą się ze s obą komunikować (nawet z modelem dobowym VS0), kiedy są podłączone do listwy centralnej KL10, przewodem komunikacyjnym Communication Bus (COMBUS). 3 A Zakres nastawy temperatury: - 3 C 86.x86.x42 Podłączenie N Zasilanie - przewód neutralny L Zasilanie - przewód fazowy SL Sygnał wyjściowy S1 Czujnik podłogi opcjonalnie S2 + Opcjonalny przewód komunikacyjny +/- - Trzy poziomy temperatury (komfortowa, standardowa i ekonomiczna) Dodatkowe funkcje: PARTY oraz WAKACJE Możliwość pracy w trybie ręcznym (na stałe lub tymczasowo) Wyjście na dodatkowy czujnik temperatury podłogi Możliwość pracy w trybie GRZANIE/CHŁODZENIE Podtrzymanie pamięci (ustawienia regulatora nie są usuwane w przypadku braku zasilania) Możliwość przełączania wszystkich regulatorów z trybu grzania na chłodzenie (i odwrotnie) z poziomu listwy KL10 (funkcja dostępna tylko w przypadku użycia z listwą KL10) Grubość po montażu w puszce 70mm -16,mm VS0 Przewodowy, dobowy regulator temperatury 230V VS0 to dobowy regulator temperatury zasilany napięciem 230V. Regulator VS0 gwarantuje prostą i precyzyjną kontrolę Twojego układu grzewczego. Zalecamy podłączenie regulatora VS0 do listwy KL10 dodatkowym przewodem komunikacyjnym Communication Bus (COMBUS) wraz z regulatorem VS10, co daje możliwość wykorzystania pełnych funkcji systemu. 3 A Przewód komunikacyjny: 12V DC Zakres nastawy temperatury: -3ºC 86.x86.x42 Podłączenie N Zasilanie - przewód neutralny L Zasilanie - przewód fazowy SL Sygnał wyjściowy S1 Czujnik podłogi opcjonalnie S2 + Opcjonalny przewód komunikacyjny +/- - Dioda LED sygnalizująca gotowość urządzenia do pracy Tryb Ochrony przed zamarzaniem Tryb ręczny Grupowanie i komunikacja * Funkcja NSB (Nocne obniżenie temperatury)* Wyjście na dodatkowy czujnik temperatury podłogi Tryb GRZANIE/CHŁODZENIE* Grubość po montażu w puszce 70mm -7mm * do działania tych funkcji niezbędne jest podłączenie regulatora do listwy KL10 wraz z innym regulatorem VS10. KL10 Listwa centralna do sterowania ogrzewaniem podłogowym 8+1 Listwa centralna do sterowania ogrzewaniem podłogowym, może być skonfigurowana do pracy z siłownikami termoelektrycznymi lub zaworami z napędem elektrycznym. Listwa zawiera także dodatkowe wyjścia do podłączenia sterowania CWU, pompą CO, a także kotłem. Aby zwiększyć funkcjonalność urządzenia, użyj KL10 z: z conajmniej jednym termostatem VS10 podłącz opcjonalny przewód komunikacyjny Communication Bus (COMBUS). Przewód komunikacyjny: 3 A 12V DC 448x132x73 Możliwość podziału regulatorów na 2 grupy (np. osobno parter i piętro) Możliwość podłączenia sterowania CWU Możliwość podłączenia termostatu zbiornika CWU (opcjonalnie) Czytelne diody LED, sygnalizujące pracę urządzenia Przystosowana do montażu na szynie DIN 3mm Funkcja opóźnienia załączenia pompy i kotła (opcjonalnie) Przystosowana do pracy z siłownikami termoelektrycznymi typu NC i NO (normalnie zamkniętymi i normalnie otwartymi) Możliwość podłączenia zaworów odcinających z napędem elektrycznym (opcjonalnie) Wyjścia sterujące załączeniem pompy CO/CWU oraz kotła Możliwość przełączania trybów pracy GRZANIE / CHŁODZENIE wszystkich regulatorów z poziomu listwy. Jeden regulator może sterować jednocześnie nawet sześcioma siłownikami. Zintegrowana ochrona przed przeciążeniem T30nC 230V m30x1, T28nC 230V m28x1, Siłownik termoelektryczny 230V AC Maks. natężenie prądu: 200mA Fazy załączania: dla 200mS Roboczy pobór mocy: 2W Czas otwarcia/zamknięcia: ok. 2 min Gwint: M28 x 1, / M30x1, Klasa ochrony: IP 4 Siła nacisku: 100N (+/-10%) Długość suwu: ok. 6 mm Funkcja FIRST OPEN ułatwiająca instalację siłownika Szybki czas otwarcia - ok. 2min Skok ok. 6 mm Bardzo małe rozmiary Mały pobór prądu 2W Widoczny element wskazujący otwarcie lub zamknięcie lat gwarancji *Siłowniki termoelektryczne dostępne są również w wersjach: T30NC 24V - bezprądowo zamknięte 24V T30NO 230V lub 24V - bezprądowo otwarte T30NC EW 230V lub 24V - z wyłącznikiem krańcowym 08 SALUS Heating Controls Catalogue

9 Seria expert nsb - STerowanie ogrzewaniem PodłoGowym VS30w/VS30b Cyfrowy regulator temperatury, programowany (biały/czarny) Regulator VS30 jest dedykowany do kontroli temperatury indywidualnej strefy grzewczej ogrzewania płaszczyznowego, charakteryzującego się dużą bezwładnością cieplną. Regulator temperatury pozwala na znaczne oszczędności, dzięki możliwości precyzyjnej kontroli zadanej temperatury. Programowanie: dni robocze + weekend / cały tydzień / pojedyńcze dni Nocne Obniżenie Temperatury (NSB) Tryb PARTY Tryb WAKACJE 3 A Zakres nastawy temperatury: - 3ºC 86.x86.x42 Podłączenie: N Zasilanie - przewód neutralny L Zasilanie - przewód fazowy SL Sygnał wyjściowy NSB Sygnał redukcji temperatury NSB S1 Czujnik podłogi - opcjonalnie S2 Możliwość pracy w trybie ręcznym (na stałe lub tymczasowo) Trzy poziomy temperatury (komfortowa, standardowa i ekonomiczna) Funkcja NSB - możliwość automatycznego obniżenia zadanej temperatury innych regulatorów dobowych VS3 za pośrednictwem listwy KL08NSB. Możliwość podłączenia dodatkowego czujnika temperatury podłogi Funkcja podtrzymania pamięci (w przypadku braku zasilania ustawienia regulatora nie są usuwane) Funkcja ochrony przed zamarzaniem Możliwość podłączenia do listwy KL08NSB lub KL06 Grubość po montażu w puszce 60mm -10 mm VS3w/VS3b Cyfrowy regulator temperatury, dobowy (biały/czarny) Regulator VS3 jest dedykowany do kontroli temperatury indywidualnej strefy grzewczej ogrzewania płaszczyznowego, charakteryzującego się dużą bezwładnością cieplną. Regulator temperatury pozwala na znaczne oszczędności, dzięki możliwości precyzyjnej kontroli zadanej temperatury. 3 A Zakres nastawy temperatury: - 3ºC 86.x86.x42 Podłączenie: N Zasilanie - przewód neutralny L Zasilanie - przewód fazowy SL Sygnał wyjściowy NSB Sygnał redukcji temperatury NSB S1 Czujnik podłogi - opcjonalnie S2 Możliwość pracy w trybie ręcznym (na stałe lub tymczasowo) Trzy poziomy temperatury (komfortowa, standardowa i ekonomiczna) Funkcja NSB - możliwość automatycznego obniżenia zadanej temperatury po otrzymaniu sygnału z regulatora programowanego VS30. Możliwość podłączenia dodatkowego czujnika temperatury podłogi Funkcja podtrzymania pamięci (w przypadku braku zasilania, ustawienia regulatora nie są usuwane) Funkcja ochrony przed zamarzaniem Możliwość podłączenia do listwy KL08NSB lub KL06 Grubość po montażu w puszce 60mm -10 mm KL08nSb 8-strefowa listwa centralna do sterowania ogrzewaniem podłogowym Listwa centralna KL08NSB umożliwia łatwe i szybkie podłączenie regulatorów temperatury oraz siłowników. KL08NSB posiada również zintegrowany moduł sterowania pompą oraz kotłem. 3 A 3x83x67 Beznapięciowe wyjście sterujące kotłem Beznapięciowe wyjście sterujące pompą Przystosowana do pracy z siłownikami typu NC i NO (bezprądowo zamkniętymi oraz bezprądowo otwartymi) Szybki montaż przewodów metodą PLUG-IN Czytelna sygnalizacja diodami LED Zabezpieczenie przewodów przed wyrwaniem Możliwość podłączenia zegara zewnętrznego Funkcja NSB - możliwość automatycznego obniżenia zadanej temperatury na regulatorch dobowych VS3, za pośrednictwem regulatora programowanego VS30 (lub innego zegara zewnętrznego) Możliwość podziału 8 regulatorów na 2 grupy po 4 regulatory 1 regulator może sterować jednocześnie aż czterema siłownikami termoelektrycznymi Możliwość rozbudowy o moduł KL04NSB Możliwość podłączenia regulatorów serii Expert (np. RT10/ERT20/ERT30/ERT0 itp.) Przystosowana do montażu na szynie DIN 3mm Zintegrowana ochrona przed przeciążeniem KL04nSb Moduł rozszerzający do listwy KL08NSB Moduł KL04NSB umożliwia łatwą rozbudowę listwy KL08NSB o kolejne 4 niezależne strefy (regulatory). Moduł KL04NSB może także pracować bez podłączenia do listwy KL08NSB, wówczas należy pamiętać, że nie ma możliwości sterowania pracą kotła i pompy. 163x83x67 Szybki montaż przewodów metodą PLUG-IN Czytelna sygnalizacja diodami LED Zabezpieczenie przewodów przed wyrwaniem Możliwość podłączenia zegara zewnętrznego Funkcja NSB - możliwość automatycznego obniżenia zadanej temperatury na regulatorch dobowych VS3, za pośrednictwem regulatora programowanego VS30 (lub innego zegara zewnętrznego) 1 regulator może sterować jednocześnie aż czterema siłownikami termoelektrycznymi Możliwość podłączenia regulatorów serii Expert (np. RT10/ERT20/ERT30/ERT0 itp.) Przystosowana do montażu na szynie DIN 3mm Seria expert nsb 18 09

10 Seria expert HTr - STerowanie ogrzewaniem PodłoGowym 230V Seria expert HTr HTr230V 20 dobowy regulator temperatury HTrS230V 30 dobowy regulator temperatury HTrP230V 0 Tygodniowy regulator temperatury T30nC 230V m30x1, T28nC 230V m28x1, Siłownik termoelektryczny 230 V AC, +/-10%, 0/60 Hz 230 V AC, +/- 0%, 0/60 Hz 230 VAC, +/-10 %, 0/60 Hz 230V AC Pobór mocy: 1,8 W Pobór mocy: 1,8 W Pobór mocy: 1,8 W Maks. natężenie prądu: 200mA 230 V AC, +/-10%, 0/60 Hz 230 V AC, +/-10%, 0/60 Hz 230 VAC, +/-10 %, 0/60 Hz Fazy załączania: dla 200mS Zakres regulacji temperatury: C- 30 C Zakres regulacji temperatury: C 3 C Zakres regulacji temperatury: C 3 C Roboczy pobór mocy: 2W Histereza: +/- 0, C Histereza: +/- 0, C lub +/- 0,2 C Histereza: +/- 0, C lub +/- 0,2 C Czas otwarcia/zamknięcia: ok. 2 min 8x8x2 8x8x2 8x8x2 Gwint: M28 x 1, / M30x1, Klasa ochrony: IP 4 Siła nacisku: 100N (+/-10%) Długość suwu: ok. 6 mm Ciche przełączanie System PWM (modulacja szerokości impulsów) Funkcja NSB (redukcja nocna jako regulator podrzędny - Slave) Automatyczne przełączanie trybów Grzanie/Chłodzenie poprzez styk CO Blokada trybu chłodzenia Funkcja ochrony przed zbyt wysoką temperaturą Funkcja ochrony przed zbyt niską temperaturą *Regulator dostępny również w wersji 24V Ciche przełączanie System PWM (modulacja szerokości impulsów) Funkcja NSB (redukcja nocna jako regulator podrzędny - Slave) Funkcja VP (ochrona zaworów) Automatyczne przełączanie trybów Grzanie/Chłodzenie poprzez styk CO Blokada trybu chłodzenia Funkcja ochrony przed zbyt wysoką temperaturą Funkcja ochrony przed zbyt niską temperaturą Ciche przełączanie System PWM (modulacja szerokości impulsów) Programowanie pracy tygodniowe 3 poziomy temperatur - dzienna, nocna i przeciwzamrożeniowa 6 przedziałów czasowych na dobę Funkcja NSB (redukcja nocna jako regulator nadrzędny - Master) Funkcja VP (ochrona zaworów) Automatyczne przełączanie trybów Grzanie/Chłodzenie poprzez styk CO Blokada trybu chłodzenia Funkcja ochrony przed zbyt wysoką temperaturą Funkcja ochrony przed zbyt niską temperaturą Funkcja FIRST OPEN ułatwiająca instalację siłownika Szybki czas otwarcia - ok. 2min Skok ok. 6 mm Bardzo małe rozmiary Mały pobór prądu 2W Widoczny element wskazujący otwarcie lub zamknięcie lat gwarancji *Siłowniki termoelektryczne dostępne są również w wersjach: T30NC 24V - bezprądowo zamknięte 24V T30NO 230V lub 24V - bezprądowo otwarte T30NC EW 230V lub 24V - z wyłącznikiem krańcowym 10

11 Seria expert - STerowanie ogrzewaniem PodłoGowym 230V Seria expert 230V rt10 elektroniczny pokojowy regulator temperatury - dobowy ert20 Elektroniczny regulator temperatury - dobowy ert30 elektroniczny regulator temperatury -dobowy ert0 Cyfrowy regulator temperatury - tygodniowy 10 (2) A 10 (2) A 10 (3) A 2 baterie AA 10 (3) A Zakres regulacji temperatury: - 30 C Zakres regulacji temperatury: - 30 C Zakres regulacji temperatury: 10-3 C Zakres regulacji temperatury: 10-3 C Dokładność ustawienia temperatury: 1 C Dokładność ustawienia temperatury: 1 C Dokładność ustawienia temperatury: 0, C Dokładność ustawienia temperatury: 0, C 7x 7x2 80x80x33 80x80x33 80x130x30 System PWM Funkcja ochrony zaworów VP Funkcja NSB Łatwy w instalacji Dedykowany do systemów ogrzewania podłogowego. Możliwość podłączenia do centralnej listwy sterującej KL06 lub KL08NSB System PWM System ochrony zaworu VP Funkcja NSB Podświetlenie pokrętła w czasie gdy regulator wysyła sygnał do pracy Wyraźnie widoczna skala temperatury Dedykowany do systemów ogrzewania podłogowego. Możliwość podłączenia do centralnej listwy sterującej KL06 lub KL08NSB System PWM Funkcja ochrony zaworów VP Funkcja NSB Łatwy w instalacji Dedykowany do systemów ogrzewania podłogowego. Możliwość podłączenia do centralnej listwy sterującej KL06 lub KL08NSB Menu w języku polskim + 7 dodatkowych języków System PWM oraz system ochrony zaworów VP Profile pracy - 3 standardowe i 2 programowalne, dostosowane do indywidualnych potrzeb Trzy poziomy temperatury pracy Licznik czasu pracy Funkcja wakacyjna, RHT-tryb ręczny, Funkcja NSB Możliwość zmiany ustawień histerezy Opcja wyłączenia Systemu PWM i VP Dedykowany do systemów ogrzewania podłogowego.możliwość podłączenia do centralnej listwy sterującej KL06 lub KL08NSB 11

12 STerowanie Seria ogrzewaniem expert - STerowanie PodłoGowym ogrzewaniem - regulatory PodłoGowym z bezgłośnym 230VPrzeKaŹniKiem Seria expert 230V + Seria expert 12 ert0vf Cyfrowy regulator temperatury z przekaźnikiem beznapięciowym 2xbaterie AA 8 (3) A Zakres regulacji temperatury: 10-3 C Histereza: 0, C/1 C 80x130x30 Menu w języku polskim + 7 dodatkowych języków System PWM oraz system ochrony zaworów VP Profile pracy - 3 standardowe i 2 programowalne, dostosowane do indywidualnych potrzeb Trzy definiowane poziomy temperatury pracy Licznik czasu pracy Funkcja wakacyjna, RHT-tryb ręczny Możliwość zmiany ustawień histerezy Opcja wyłączenia Systemu PWM i VP Dedykowany do systemów ogrzewania podłogowego podłączenie do listwy sterującej KL06 za pomocą przewodu 2-żyłowego. KL06 Listwa centralna ogrzewania podłogowego 2 (1) A 300x86x60 Prosty montaż w technologii PLUG-IN Możliwość podłączenia max sześciu termostatów i do 24 siłowników Jasne i jednoznaczne oznakowanie zacisków Zintegrowany system LED informujący o stanie pracy Oznakowanie powierzchni w celu łatwej identyfikacji Przystosowana do montażu na szynie DIN 3mm lub do montażu naściennego Możliwość doposażenia w moduł sterowania pompą PL06 lub PL07 Zintegrowana ochrona przed przeciążeniem KL06+PL06 Listwa centralna ogrzewania podłogowego w zestawie z modułem sterowania pompą KL06 Listwa sterująca 230V PL06 moduł sterowania pompą 2 (1) A 300x86x60 (2) A /NC 70x80x20 Prosty montaż w technologii PLUG-IN Możliwość podłączenia max sześciu termostatów i do 24 siłowników Jasne i jednoznaczne oznakowanie zacisków Zintegrowany system LED informujący o stanie pracy Oznakowanie powierzchni w celu łatwej identyfikacji Przystosowana do montażu na szynie DIN 3mm lub do montażu naściennego Możliwość doposażenia w moduł sterowania pompą PL06 lub PL07 Zintegrowana ochrona przed przeciążeniem Moduł PL06 -Indywidualne sterowanie pompą Moduł PL06 - Funkcja ochrony pompy PL06 moduł sterowania pompą (2) A /NC 70x80x20 Bardzo łatwy i szybki montaż w listwie sterującej KL06 Indywidualne sterowanie pompą Funkcja ochrony pompy PL07 moduł sterowania kotłem i pompą (2) A 2 x 70x80x20 Bardzo łatwy i szybki montaż w listwie sterującej KL06 Indywidualne sterowanie pompą Funkcja ochrony pompy

13 Seria expert - STerowanie ogrzewaniem PodłoGowym 24V Seria expert 24V rt10 24V elektroniczny pokojowy regulator temperatury - dobowy ert20 24V Elektroniczny regulator temperatury - dobowy ert30 24V elektroniczny regulator temperatury -dobowy ert0 24V Cyfrowy regulator temperatury - tygodniowy KL06 24V Listwa centralna ogrzewania podłogowego Zasilanie (z listwy): 24V AC 0Hz 10 (3) A 24V AC 0Hz Zakres regulacji temperatury: - 30 C Dokładność ustawienia temperatury: 1 C 7x 7x2 Zasilanie (z listwy): 24V AC 0Hz 10 (2) A 24V AC 0Hz Zakres regulacji temperatury: - 30 C Dokładność ustawienia temperatury: 1 C 80x80x33 Zasilanie (z listwy): 24V AC 0Hz 10 (2) A 24V AC 0Hz Zakres regulacji temperatury: 10-3 C Dokładność ustawienia temperatury: 0, C 80x80x33 Zasilanie (z listwy): 24V AC 0Hz 10 (2) A 24V AC 0Hz Zakres regulacji temperatury: 10-3 C Dokładność ustawienia temperatury: 0, C 80x130x30 24V AC 0Hz 2 A 24V AC 0Hz 300x86x60 System PWM Funkcja ochrony zaworów VP Funkcja NSB Łatwy w instalacji Dedykowany do systemów ogrzewania podłogowego podłączenie do listwy sterującej KL06 24V System PWM System ochrony zaworu VP Funkcja NSB Podświetlenie pokrętła w czasie gdy regulator wysyła sygnał do pracy Wyraźnie widoczna skala temperatury Dedykowany do systemów ogrzewania podłogowego podłączenie do listwy sterującej KL06 24V System PWM Funkcja ochrony zaworów VP Funkcja NSB Łatwy w instalacji Dedykowany do systemów ogrzewania podłogowego podłączenie do listwy sterującej KL06 24V Menu w języku polskim + 7 dodatkowych języków System PWM oraz system ochrony zaworów VP Profile pracy - 3 standardowe i 2 programowalne, dostosowanie do indywidualnych potrzeb Trzy definiowane poziomy temperatury pracy Licznik czasu pracy Funkcja wakacyjna, RHT-tryb ręczny, Funkcja NSB Możliwość zmiany ustawień histerezy Opcja wyłączenia Systemu PWM i VP Dedykowany do systemów ogrzewania podłogowego podłączenie do listwy sterującej KL06 24V Transformator 230V/24V w zestawie Prosty montaż w technologii PLUG-IN Możliwość podłączenia max sześciu termostatów i do 24 siłowników Jasne i jednoznaczne oznakowanie zacisków Zintegrowany system LED informujący o stanie pracy Oznakowanie powierzchni w celu łatwej identyfikacji Przystosowana do montażu na szynie DIN 3mm lub do montażu naściennego Możliwość doposażenia w moduł sterowania pompą PL06 lub PL07 Zintegrowana ochrona przed przeciążeniem 13

14 Seria expert rf bezprzewodowe STerowanie ogrzewaniem PodłoGowym SiłowniKi NEW ert30rf bezprzewodowy elektroniczny regulator temperatury - dobowy ert0rf bezprzewodowy cyfrowy regulator temperatury - tygodniowy KL06rF bezprzewodowa listwa centralna ogrzewania podłogowego T30nC 230V m30x1, T30nC 24V m30x1, Siłownik termoelektryczny T28nC 230V m28x1, Siłownik termoelektryczny 2 baterie АА Zakres regulacji temperatury: 10-3 C 80x130x30 2 baterie АА Zakres regulacji temperatury: 10-3 C 80x130x30 2 (1) A 300x86x60 230V AC/24V AC Maks. natężenie prądu: 200mA Fazy załączania: dla 200mS Roboczy pobór mocy: 2W Czas otwarcia/zamknięcia: ok. 2 min Gwint: M30 x 1, Klasa ochrony: IP 4 Siła nacisku: 100N (+/-10%) 230V AC Maks. natężenie prądu: 200mA Fazy załączania: dla 200mS Roboczy pobór mocy: 2W Czas otwarcia/zamknięcia: ok. 2 min Gwint: M28 x 1, Klasa ochrony: IP 4 Siła nacisku: 100N (+/-10%) Długość suwu: ok. 6 mm Długość suwu: ok. 6 mm Wersja bezprzewodowa dedykowana do listwy KL06RF Praca na częstotliwości 2.4GHz gwarantuje bardzo mocny, stabilny i odporny na zakłócenia sygnał Duży wyświetlacz LCD z podświetleniem System PWM System ochrony zaworu VP Wersja bezprzewodowa dedykowana do listwy KL06RF Menu w języku polskim + 7 dodatkowych języków Praca na częstotliwości 2.4GHz gwarantuje bardzo mocny, stabilny i odporny na zakłócenia sygnał System PWM oraz System ochrony zaworów VP Profile pracy - 3 standardowe i 2 programowalne, dostosowanie do indywidualnych potrzeb Trzy definiowane poziomy temperatury pracy Licznik czasu pracy Funkcja wakacyjna, Funkcja RHT - tryb ręczny Możliwość zmiany ustawień histerezy Wersja bezprzewodowa System HIGH POWER gwarantuje stabilną pracę systemu Praca na częstotliwości 2.4GHz gwarantuje bardzo mocny, stabilny i odporny na zakłócenia sygnał Prosty montaż w technologii PLUG-IN Możliwość podłączenia max sześciu termostatów i do 24 siłowników Zintegrowany system LED informujący o stanie pracy Przystosowana do montażu na szynie DIN 3mm lub do montażu naściennego Możliwość doposażenia w moduł sterowania pompą PL06 lub PL07 Zintegrowana ochrona przed przeciążeniem Funkcja FIRST OPEN ułatwiająca instalację siłownika Szybki czas otwarcia - ok. 2min Skok ok. 6 mm Bardzo małe rozmiary Mały pobór prądu 2W Widoczny element wskazujący otwarcie lub zamknięcie lat gwarancji *Siłowniki termoelektryczne dostępne są również w wersjach: T30NC 24V - bezprądowo zamknięte 24V T30NO 230V lub 24V - bezprądowo otwarte T30NC EW 230V lub 24V - z wyłącznikiem krańcowym Funkcja FIRST OPEN ułatwiająca instalację siłownika Szybki czas otwarcia - ok. 2min Skok ok. 6 mm Bardzo małe rozmiary Mały pobór prądu 2W Widoczny element wskazujący otwarcie lub zamknięcie lat gwarancji 14

15 akcesoria Seria expert akcesoria SbmV22/28 zawór dwudrogowy (odcinający) z napędem elektrycznym 22mm/28mm SbmV32/38 zawór trójdrogowy (przełączający) z napędem elektrycznym 22mm/28mm SbmV21 zawór dwudrogowy (odcinający) z napędem elektrycznym 1" SbmV31 zawór trójdrogowy (przełączający) z napędem elektrycznym 1" FS300 zewnętrzny czujnik temperatury 230VAC/0Hz Maks.obciążenie styków: 2.2A Roboczy pobór mocy: 6W Temperatura cieczy: C-90 C 230VAC/0Hz Max. prąd przyłączeniowy: 2.2A Roboczy pobór mocy: 6W Temperatura cieczy: C-90 C 230VAC/0Hz Max. prąd przyłączeniowy: 2.2A Roboczy pobór mocy: 6W Temperatura cieczy: C-90 C 230VAC/0Hz Max. prąd przyłączeniowy: 2.2A Roboczy pobór mocy: 6W Temperatura cieczy: C-90 C Typ czujnika: NTC 10kΩ Może być stosowany jako czujnik podłogowy Długość 3m Gwint: 22mm/28mm Bardzo prosty montaż Gwint 22mm/28mm Zdejmowany zespół napędowy Tryb przełączania ręczny oraz automatyczny Przy zaniku napięcia zasilania zawór w pozycji zamkniętej Pełne i standardowe okablowania 3 lata gwarancji wbudowane styki krańcowe Gwint: 22mm/28mm Bardzo prosty montaż Gwint 22mm/28mm Zdejmowany zespół napędowy Tryb przełączania ręczny oraz automatyczny Przy zaniku napięcia zasilania zamknięty króciec A (otwarte B-AB) Pełne i standardowe okablowania 3 lata gwarancji Możliwość pracy napędu w 3 położeniach Gwint: 1" Bardzo prosty montaż Gwint 1" Tryb przełączania ręczny oraz automatyczny Przy zaniku napięcia zasilania zawór w pozycji zamkniętej Pełne i standardowe okablowania 3 lata gwarancji Gwint: 1" Bardzo prosty montaż Gwint 1" Tryb przełączania ręczny oraz automatyczny Przy zaniku napięcia zasilania zamknięty króciec A (otwarte B-AB) Pełne i standardowe okablowania 3 lata gwarancji Regulatory posiadające dodatkowe wyjście na czujnik temperatury: Seria Expert HTR: HTRP230 Seria Expert NSB: VS30W, VS30B, VS3W, VS3B, Seria it600rf: VS10WRF, VS10BRF, VS20WRF, VS20BRF, 1

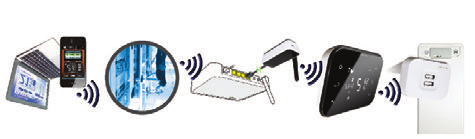

16 it00 internet Thermostat Seria it00 16 it00 PC lub Smartfon zasada działania... SALUS Serwer itg00 (Gateway) Bramka internetowa it00 internetowy regulator TemPeraTUry Kontroluj centralne ogrzewanie i CWU przez Smartfona lub komputer z dowolnego miejsca na Ziemi... Intuicyjne programowanie za pomocą dotykowego wyświetlacza lub smartfonu i komputera przez Internet Darmowa aplikacja oraz konto na serwerze SALUS Controls Bezprzewodowa komunikacja Funkcja Energy Save oraz Wakacje 3 okresy włącz / wyłącz do sterowania CWU Możliwość programowania do 6 poziomów temperatury na dobę 3 możliwości konfiguracji: it00tr Regulator temperatury it00rx Odbiornik Jedna strefa grzewcza Dwie niezależne strefy grzewcze - wymaga dodatkowego czujnika it300* + Jedna strefa grzewcza i ciepła woda użytkowa + odbiornik: it00rx nadajnik: it00tx Gateway:iTG00 it00 Internetowy programowany regulator temperatury - tygodniowy it00tr to innowacyjny regulator temperatury z możliwością zarządzania przez Internet. Aby sterowanie przez Internet było możliwe, po zamontowaniu regulatora należy podłączyć Gateway itg00 do domowego rutera z dostępem to Internetu. Następnie wystarczy założyć konto na stronie lub poprzez aplikację it00 Plus i zarejestrować produkt. Od tej chwili można cieszyć się możliwością zdalnego sterowania za pomocą aplikacji dostępnej na Smartfony, tablety oraz PC. Wymiary [mm]: 12x90x2 - Możliwość sterowania przez Internet - Dotykowy wyświetlacz - Stabilny sygnał 868MHz - Sterowanie temperaturowe CO oraz czasowe CWU Odbiornik it00rx Odbiornik it00rx komunikuje się z regulatorem it00tr drogą radiową. Praca na częstotliwości 868MHz zapewnia stabilny, odporny na zakłócenia sygnał. Odbiornik it00rx posiada dwa wyjścia sterujące (włącz/wyłącz): 16()A - do sterowania obiegiem CO, oraz (3)A - do sterowania obiegiem CWU. Wymiary [mm]: 10x100x3 itg00 Bramka Internetowa (Gateway) Bramka internetowa itg00 umożliwia regulatorowi it00 dostęp do Internetu. itg00 jest bardzo łatwy w instalacji, wszystkie ustawienia sieciowe pobierane są automatycznie. Czujnik temperatury it300 Bezprzewodowy czujnik temperatury it300 przystosowany jest do pracy z internetowym termostatem it00tr.umożliwia sterowanie drugą strefą grzewczą. Uwaga: Czujnik it300 sprzedawany jest oddzielnie. dane techniczne: Zakres pomiaru temperatury 0,-4 C Zakres nastawy temperatury 3 C (co 0, C) Histereza 1 C Temp. ochrony przed zamarzaniem Regulowana od 1 C do 9 C (co 0, C) Max.prąd obciążenia Przekaźniki NO/COM/NC -C.O. 1: 16A (rezyst.), A (indukc.) -C.O. 2 lub C.W.U. : A (rezyst.), 3 A (indukc.) it00tr 2x baterie AA it300 2x baterie AAA it00rx Temperatura składowania: -20 C - 60 C Klasa ochrony IP: IP 30

17 it00 internetowy regulator TemPeraTUry xt00 Bezprzewodowy, programowany tygodniowy regulator temperatury. W skład zestawu xt00 wchodzą: nadajnik regulatora - it00tr odbiornik regulatora - it00rx Podstawowe właściwości it00tr: -Sterowanie temperaturowe CO oraz czasowe CWU -Intuicyjne programowanie za pomocą dotykowego wyświetlacza -Bezprzewodowa komunikacja -Funkcja Energy Save oraz Wakacje -3 okresy włącz / wyłącz do sterowania CWU -Możliwość programowania do 6 poziomów temperatury na dobę -Sterowanie przez Internet - UWAGA: Aby sterowanie przez Internet było możliwe, należy doposażyć zestaw xt00 w bramkę internetową itg00. Odbiornik it00rx Odbiornik it00rx komunikuje się z regulatorem it00tr drogą radiową. Praca na częstotliwości 868MHz zapewnia stabilny, odporny na zakłócenia sygnał. Odbiornik it00rx posiada dwa wyjścia sterujące (włącz/wyłącz): 16()A - do sterowania obiegiem CO, oraz (3)A - do sterowania obiegiem CWU. Wymiary: 10x100x3 UWAGA: Istnieje możliwość wyposażenia regulatora xt00 w bramkę internetową itg00 oraz czujnik temperatury it300. itg00 Bramka Internetowa (Gateway) Bramka internetowa itg00 umożliwia regulatorowi it00 dostęp do Internetu. Bramka itg00 jest bardzo łatwy w instalacji, wszystkie ustawienia sieciowe pobierane są automatycznie. UWAGA: Nie wchodzi w skład zestawu "xt00" (znajduje się tylko w zestawie "it00" oraz "it00bm") Czujnik temperatury it300 Bezprzewodowy czujnik temperatury it300 przystosowany jest do pracy z termostatem it00tr. Umożliwia sterowanie drugą strefą grzewczą. Uwaga: Czujnik it300 sprzedawany jest oddzielnie. Moduły przeznaczone do wybranych kotłów marki Vaillant Zintegrowany system LED informujący o stanie pracy Prosty montaż w technologii PLUG-IN 3-pozycyjny przełącznik Praca na częstotliwości 868MHz gwarantuje mocny i odporny na zakłócenia sygnał rxwbc60 Moduł sterowania kotłem Moduły przeznaczone do wybranych kotłów marki Junkers Bosch Zintegrowany system LED informujący o stanie pracy Prosty montaż w technologii PLUG-IN 3-pozycyjny przełącznik Praca na częstotliwości 868MHz gwarantuje mocny i odporny na zakłócenia sygnał rxbc60 Moduł sterowania kotłem Moduły przeznaczone do wybranych kotłów Zintegrowany system LED informujący o stanie pracy Prosty montaż w technologii PLUG-IN 3-pozycyjny przełącznik Praca na częstotliwości 868MHz gwarantuje mocny i odporny na zakłócenia sygnał Przełączenie: Sygnał wyjściowy modułu: Sygnał wyjściowy modułu: Tylko przy wyborze konfiguracji: jedna strefa grzewcza. it00bm Bezprzewodowy, programowany regulator temperatury. W skład zestawu it00bm wchodzą: Nadajnik regulatora - it00tr Bramka internetowa - itg00 Odbiornikiem regulatora it00bm może być jeden z poniższych modułów: rxvbc60 Moduł sterowania kotłem 24V DC 24V DC 14x98x20 24V DC Sygnał wyjściowy modułu: 24V DC 130x108x2 230Vac 0Hz (1) A SPST 8x8x30 Podłączenie 1 Przewód neutralny 2 Przewód fazowy 3 Styk wspólny 4 Styk normalnie otwarty UWAGA: Do zestawu it00bm należy dokupić jeden z powyższych modułów. Moduły sprzedawane są oddzielnie. it300 Czujnik temperatury Bezprzewodowy czujnik temperatury it300 przystosowany jest do pracy z internetowym termostatem it00tr. Umożliwia sterowanie drugą strefą grzewczą. Kompatybilny z zestawami: "it00" oraz "xt00" Uwaga: Czujnik it300 sprzedawany jest oddzielnie. itg00 Bramka Internetowa (Gateway) Bramka internetowa itg00 umożliwia regulatorowi it00 dostęp do Internetu. itg00 jest bardzo łatwy w instalacji, wszystkie ustawienia sieciowe pobierane są automatycznie. W opakowaniu znajduje się zasilacz oraz przewód Ethernet. Wymiary [mm]: 90x40x2 Seria it

18 regulatory TemPeraTUry Seria STandard 091FL Programowany regulator temperatury - tygodniowy A 4 J I 091FLrF bezprzewodowy programowany regulator temperatury-tygodniowy A 4 J I 091FLTX bezprzewodowy programowany regulator temperatury z modułem sterowania kotłem A 4 J I ert20rf elektroniczny, dobowy, bezprzewodowy regulator temperatury 2 baterie AA (3) A Zakres regulacji temperatury: - 30 C 14x80x30 Zasilanie nadajnika: Zasilanie odbiornika: 2 baterie AA Maks.obciążenie odbiornika: 16 () A Sygnał wyjściowy odbiornika: Zakres regulacji temperatury: - 30 C Zasilanie nadajnika: Zasilanie modułu: 2 baterie AA 24V DC Sygnał wyjściowy modułu: 24V DC Zakres regulacji temperatury: - 30 C Zasilanie termostatu: 2 baterie AA Zasilanie odbiornika: Maks.obciążenie odbiornika: 16 () A Sygnał wyjściowy odbiornika: Zakres regulacji temperatury: - 30 C Wymiary nadajnika (mm): 14x80x30 Wymiary odbiornika (mm): 130x9x3 Oszczędność energii do 30% Możliwość regulacji nastawnej temperatury w górę i w dół Sprawdzona i prosta obsługa Podświetlany wyświetlacz LCD Nastawianie temperatury co 0.2 C Posiada w pamięci 9 niezależnych programów 3 poziomy temperatur - dzienna, nocna i przeciwzamrożeniowa Zmiana ustawień histerezy Posiada wszystkie funkcje modelu 091FL Zintegrowana i praktyczna podstawka regulatora o dwóch kątach nachylenia zapewnia wygodę i funkcjonalność Praca na częstotliwości 868MHz, gwarantuje bardzo stabilny i odporny na zakłócenia sygnał Łatwa zmiana kodu komunikacyjnego za pomocą przełączników Zasięg pracy do 60m w przestrzeni otwartej Moduły sterowania kotłem Moduły przeznaczone do wybranych kotłów marki Bosch (WBC), Vaillant (VBC) lub innych (BC). Zintegrowany system LED informujący o stanie pracy Prosty montaż w technologii PLUG-IN 3-pozycyjny przełącznik Praca na częstotliwości 868MHz gwarantuje mocny i odporny na zakłócenia sygnał Moduł VBC Moduł WBC Przyjazny i łatwy w obsłudze Dioda sygnalizująca pracę urządzenia grzewczego Moduł BC 18

19 regulatory TemPeraTUry Seria STandard T10 Przewodowy elektroniczny regulator temperatury - tygodniowy T10rF bezprzewodowy elektroniczny regulator temperatury - tygodniowy PH60 Programowana elektroniczna głowica na zawory TrV rt100 mechaniczny regulator temperatury - dobowy RM-16A Moduł przekaźnika 2 baterie AA Maks.obciążenie A Zakres temperatury pracy: 0-40ºC Zakres regulacji temperatury: 7-30ºC Histereza: 0,4; 0,8; 1,4; 1,8 ºC Posiada 9 niezależnych programów Możliwość regulacji nastawnej temperatury w górę lub w dół Duży, podświetlany, wielofunkcyjny wyświetlacz LCD Funkcja autoadaptacji Bardzo łatwe programowanie oraz obsługa Możliwość zmiany histerezy za pomocą prostych przełączników Zasilanie nadajnika: Zasilanie odbiornika: Maks.obciążenie odbiornika: 2 baterie AA 16 ()A Zakres temperatury pracy: 0-40ºC Zakres regulacji temperatury: 7-30ºC Histereza: 0,4; 0,8; 1,4; 1,8 ºC Posiada 9 niezależnych programów Możliwość regulacji nastawnej temperatury w górę lub w dół Duży, podświetlany, wielofunkcyjny wyświetlacz LCD Bardzo łatwe programowanie oraz obsługa Możliwość zmiany histerezy za pomocą prostych przełączników Praca na częstotliwości 868MHz zapewnia bardzo stabilny i odporny na zakłócenia sygnał Zintegrowana i praktyczna podstawka regulatora zapewnia wygodę i funkcjonalność 2 baterie AA Zakres regulacji temperatury: 7-30ºC 60x10x60 Rozmiar gwintu: M30x1, Bardzo łatwa i szybka instalacja dla większości zaworów termostatycznych (TRV) Duży, podświetlany wyświetlacz LCD Funkcja kontroli temperatury PI Ochrona zaworów oraz ochrona przeciwzamrożeniowa Zintegrowana redukcja temperatury w czasie krótkiej wentylacji Proste programowanie za pomocą dużych przycisków Wstępny program użytkownika Funkcja wakacyjna, funkcja party 1 A /NC Zakres regulacji temperatury: C 80x80x40 Prosta i nowoczesna obudowa Bardzo łatwy montaż i obsługa INPUT NO/COM: OUTPUT NC/COM/NO: INPUT SL: POWER SUPPLY N/L: 16A / 20V AC Podłączenie regulatora z przekaźnikiem beznapięciowym NO/COM Wyjście do odbiornika Podłączenie regulatora z przekaźnikiem napięciowym 230V Zasilanie 230V AC / 0Hz 47x47x21 Moduł przekaźnika RM-16A otwiera i zamyka obwód w celu oddziaływania na pracę innych urządzeń. Poniżej przedstawiono kilka przykładów zastosowań modułu RM-16A z innymi produktami firmy SALUS: 1. Podłączenie regulatora z przekaźnikiem napięciowym 230V (np. VS30/RT200/ERT20/ERT30/ERT0/ VS10) do kotła gazowego, który wymaga styku beznapięciowego NO/COM lub NC/COM. 2. Podłączenie regulatora temperatury firmy SALUS z przekaźnikiem NO/COM (np. 091FL) do sterownika kotła, który wymaga styku NC/COM (styk NC/COM jest zwykle wymagany w sterownikach kotłów stałopalnych). 3. Podłączenie odbiornika o większej mocy niż pozwala na to przekaźnik w regulatorze. Maksymalny pobór prądu odbiornika nie może przekroczyć 16A. 4. Podłączenie do listwy centralnej (KL06-M/KL08NSB /KL08RF/KL10/KL10RF) urządzeń innych niż siłowniki termoelektryczne, np. gdy chcemy podłączyć pompę lub elektryczną matę grzewczą zamiast siłownika termoelektrycznego. 1 19

20 regulatory TemPeraTUry Seria STandard rt300 Przewodowy elektroniczny regulator temperatury - dobowy rt300rf bezprzewodowy elektroniczny regulator temperatury - dobowy rt00 Przewodowy elektroniczny regulator temperatury - tygodniowy rt00rf bezprzewodowy elektroniczny regulator temperatury - tygodniowy 2 baterie АА 3 (1) A Zakres regulacji temperatury: - 3 C 9x9x40 Zasilanie nadajnika: 2 baterie АА Zasilanie odbiornika: Maks.obciążenie odbiornika: 16 () A Zakres regulacji temperatury: - 3 C Wymiary nadajnika (mm): 9x9x40 Wymiary odbiornika (mm): 130x9x3 2 baterie АА 3 (1) A Zakres regulacji temperatury: - 3 C 130x9x40 Zasilanie nadajnika: 2 baterie АА Zasilanie odbiornika: Maks.obciążenie odbiornika: 16 () A Zakres regulacji temperatury: - 3 C Wymiary nadajnika (mm): 130x9x40 Wymiary odbiornika (mm): 130x9x3 Bardzo łatwa obsługa jednej nastawnej temperatury Duży, czytelny i podświetlany wyświetlacz LCD Wykonany z wysokiej jakości materiałów Możliwość zmiany ustawień histerezy Zabezpieczenie przeciwzamrożeniowe Bardzo łatwa obsługa jednej nastawnej temperatury Duży, czytelny i podświetlany wyświetlacz LCD Wykonany z wysokiej jakości materiałów Możliwość zmiany ustawień histerezy Praca na częstotliwości 868Mhz, gwarantuje bardzo stabilny i odporny na zakłócenia sygnał Zabezpieczenie przeciwzamrożeniowe Prosty tryb programowania tygodniowego - 7 dni lub +2 dni Do zmian temperatur na dobę lub w cyklu +2 Możliwość tymczasowego nadpisania programu (tryb ręczny) Duży, czytelny i podświetlany wyświetlacz LCD Wykonany z wysokiej jakości materiałów Zabezpieczenie przeciwzamrożeniowe Prosty tryb programowania tygodniowego - 7 dni lub +2 dni Do zmian temperatur na dobę lub w cyklu +2 Możliwość tymczasowego nadpisania programu (tryb ręczny) Duży, czytelny i podświetlany wyświetlacz LCD Wykonany z wysokiej jakości materiałów Zabezpieczenie przeciwzamrożeniowe 20

21 regulatory TemPeraTUry Seria STandard rt200 elektroniczny regulator temperatury- dobowy ep101 Programator 1 kanałowy - tygodniowy ep200 Programator 2 kanałowy - tygodniowy at10 Termostat przylgowy at10f Termostat z kapilarą 3 (1) A Zakres regulacji temperatury: - 30 C Wymiary (mm) : 9x9x40 Wymiary(mm): 3 (1) A 130x9x40 3 (1) A 130x9x40 16 (4) A /NC Zakres regulacji temperatury: C 10x0x40 16 (4) A /NC Zakres regulacji temperatury: C 10x0x4 Przekaźnik napięciowy 230V Wykonany z wysokiej jakości materiałów Płytka montażowa ułatwiająca instalację Podświetlenie pokrętła skali temperatury Programowanie 1 obiegu w funkcji czasu Tryb programowania /2 Możliwość podłączenia do pomp sterowanie czasowe 3 okresy włącz/wyłącz Duży, czytelny, podświetlany wyświetlacz LCD Funkcja wakacyjna Programowanie 2 obiegów w funkcji czasu Tryb programowania /2 lub 7 dni Możliwość podłączenia do pomp sterowanie czasowe 3 okresy włącz/wyłącz Duży, czytelny, podświetlany wyświetlacz LCD Funkcja wakacyjna Przeznaczony do włączenia pomp obiegowych, kotła lub uruchomienia zaworów Bardzo prosty montaż na powierzchni rury Posiada dwie opcje podłączenia, włączenie powyżej zadanej temperatury lub włączenie poniżej zadanej temperatury Stosowany jako element zabezpieczający Długość kapilary 120cm Przeznaczony do włączenia pomp obiegowych, kotła lub uruchomienia zaworów Bardzo prosty montaż na powierzchni rury Posiada dwie opcje podłączenia, włączenie powyżej zadanej temperatury lub włączenie poniżej zadanej temperatury Stosowany jako element zabezpieczający

22 dotykowe regulatory TemPeraTUry Seria S-Line ST320 Przewodowy elektroniczny dotykowy regulator temperatury - dobowy ST320rF bezprzewodowy elektroniczny dotykowy regulator temperatury - dobowy ST620 Przewodowy elektroniczny dotykowy regulator temperatury - tygodniowy ST620rF bezprzewodowy elektroniczny dotykowy regulator temperatury - tygodniowy ST320Pb Przewodowy elektroniczny dotykowy regulator temperatury - dobowy 2 baterie АА 10 (3) A Zakres regulacji temperatury: - 3 C 111x111x30 Zasilanie nadajnika: 2 baterie АА Zasilanie odbiornika: Maks.obciążenie odbiornika: 16 () A Sygnał wyjściowy odbiornika: Zakres regulacji temperatury: - 3 C Wymiary nadajnika (mm): 111x111x30 2 baterie АА 10 (3) A Zakres regulacji temperatury: - 3 C 111x111x30 Zasilanie nadajnika: 2 baterie АА Zasilanie odbiornika: 16 () A Sygnał wyjściowy odbiornika: Zakres regulacji temperatury: - 3 C Wymiary nadajnika (mm): 111x111x30 2 baterie АА 10 (3) A Zakres regulacji temperatury: - 3 C 111x111x30 Wymiary odbiornika (mm): 14x100x3 Wymiary odbiornika (mm): 14x100x3 Innowacyjna technologia obsługi Touch Ring Duży, czytelny i podświetlany wyświetlacz LCDwyświetlenie funkcji Bardzo prosta zmiana nastawionej temperatury Funkcja RHT tryb ręczny Możliwość przełączenia trybów pracy ON/OFF lub PWM (wykorzystywany do efektywnego sterowania systemami ogrzewania podłogowego) Innowacyjna technologia obsługi Touch Ring Duży, czytelny i podświetlany wyświetlacz LCDwyświetlenie funkcji Bardzo prosta zmiana nastawionej temperatury Funkcja RHT tryb ręczny Praca na częstotliwości 868MHz gwarantuje bardzo stabilny sygnał Zaawansowane systemy FSC (Fail Save Code) i MCG(Multi Generated Coding) gwarantują nam niepowtarzalność kodowania i stabilność sygnału pomiędzy odbiornikiem i regulatorem Możliwość przełączenia trybów pracy ON/OFF lub PWM (wykorzystywany do efektywnego sterowania systemami ogrzewania podłogowego) Innowacyjna technologia obsługi Touch Ring Duży, czytelny i podświetlany wyświetlacz LCDwyświetlenie wszystkich funkcji Bardzo prosty tryb programowania tygodniowego - 7 dni lub +2 dni(pn-pt; so-n) lub cały tydzień Do 6 zmian temperatur w cyklu w sześciu okresach czasowych Program wakacyjny- ustawienie od dnia do dnia żądanej temperatury Funkcja serwisowa-ustawienie terminu serwisu oraz możliwość wpisania numeru telefonu serwisu Funkcja RHT tryb ręczny Wykonany z wysokiej jakości materiałów Możliwość przełączenia trybów pracy ON/OFF lub PWM (wykorzystywany do efektywnego sterowania systemami ogrzewania podłogowego) Posiada wszystkie funkcje modelu ST620 Praca na częstotliwości 868MHz, gwarantuje bardzo stabilny sygnał System PWM-wykorzystywany do efektywnego sterowania systemami ogrzewania podłogowego Zaawansowane systemy FSC (Fail Save Code) i MCG(Multi Generated Coding) gwarantują nam niepowtarzalność kodowania i stabilność sygnału pomiędzy odbiornikiem i regulatorem Możliwość przełączenia trybów pracy ON/OFF lub PWM (wykorzystywany do efektywnego sterowania systemami ogrzewania podłogowego) Innowacyjna technologia obsługi Touch Ring Duży, czytelny i podświetlany wyświetlacz LCDwyświetlenie funkcji Bardzo prosta zmiana nastawionej temperatury Funkcja RHT tryb ręczny Możliwość przełączenia trybów pracy ON/OFF lub PWM (wykorzystywany do efektywnego sterowania systemami ogrzewania podłogowego) 22 16

23 dotykowe regulatory TemPeraTUry Seria S-Line ST620Pb Przewodowy elektroniczny dotykowy regulator temperatury - tygodniowy SP120 Programator 1 kanałowy - tygodniowy SP220 Programator 2 kanałowy - tygodniowy ST620wbC bezprzewodowy dotykowy regulator temperatury z modułem sterowania kotłem ST620VbC bezprzewodowy dotykowy regulator temperatury z modułem sterowania kotłem 2 baterie АА 10 (3) A Zakres regulacji temperatury: - 3 C 111x111x30 Maks. obciążenie: 3 (1) A /NC 111x111x30 Maks. obciążenie: 3 (1) A 2 x 111x111x30 Zasilanie nadajnika: Zasilanie odbiornika: Sygnał wyjściowy modułu: Wymiary obiornika (mm): 2 baterie АА 24V DC 24V DC 130x108x2 Zasilanie nadajnika: Zasilanie odbiornika: Sygnał wyjściowy modułu: Wymiary obiornika (mm): 2 baterie АА 24V DC 24V DC 14x98x20 Innowacyjna technologia obsługi Touch Ring Duży, czytelny i podświetlany wyświetlacz LCDwyświetlenie wszystkich funkcji Bardzo prosty tryb programowania tygodniowego - 7 dni lub +2 dni(pn-pt; so-n) lub cały tydzień Do 6 zmian temperatur w cyklu w sześciu okresach czasowych Program wakacyjny- ustawienie od dnia do dnia żądanej temperatury Funkcja serwisowa-ustawienie terminu serwisu oraz możliwość wpisania numeru telefonu serwisu Funkcja RHT tryb ręczny Wykonany z wysokiej jakości materiałów Możliwość przełączenia trybów pracy ON/OFF lub PWM (wykorzystywany do efektywnego sterowania systemami ogrzewania podłogowego) Indywidualne programowanie CO (jednego kanału) w funkcji czasu Innowacyjna technologia obsługi Touch Ring Duży, czytelny i podświetlany wyświetlacz LCDwyświetlenie wszystkich funkcji Nowoczesny design 3 okresy włącz/wyłącz Funkcja wakacyjna, funkcja serwisowa Łatwy w użyciu Wykonany z wysokiej jakości materiałów Indywidualne programowanie CO i CWU w funkcji czasu Niezależna kontrola dwóch kanałów Innowacyjna technologia obsługi Touch Ring Duży, czytelny i podświetlany wyświetlacz LCDwyświetlenie wszystkich funkcji Nowoczesny design 3 okresy włącz/wyłącz Funkcja wakacyjna, funkcja serwisowa Łatwy w użyciu Wykonany z wysokiej jakości materiałów Moduł sterowania kotłem Moduł przeznaczony do wybranych kotłów marki Bosch Zintegrowany system LED informujący o stanie pracy Prosty montaż w technologii PLUG-IN 3-pozycyjny przełącznik Praca na częstotliwości 868MHz gwarantuje mocny i odporny na zakłócenia sygnał Innowacyjna technologia obsługi Touch Ring Duży, czytelny i podświetlany wyświetlacz LCDwyświetlenie wszystkich funkcji Bardzo prosty tryb programowania tygodniowego - 7 dni lub +2 dni(pn-pt; so-n) lub cały tydzień Do 6 zmian temperatur w cyklu w sześciu okresach czasowych Moduł sterowania kotłem Moduł przeznaczony do wybranych kotłów marki Vaillant Zintegrowany system LED informujący o stanie pracy Prosty montaż w technologii PLUG-IN 3-pozycyjny przełącznik Praca na częstotliwości 868MHz gwarantuje mocny i odporny na zakłócenia sygnał Innowacyjna technologia obsługi Touch Ring Duży, czytelny i podświetlany wyświetlacz LCDwyświetlenie wszystkich funkcji Bardzo prosty tryb programowania tygodniowego - 7 dni lub +2 dni(pn-pt; so-n) lub cały tydzień Do 6 zmian temperatur w cyklu w sześciu okresach czasowych 23

24 ek-sterowniki PomP Seria PC STP1 Sterownik do pomp PC11 Sterownik do pompy C.o. PC11w Sterownik do pompy C.o. lub pompy C.w.U. PC12Hw Sterownik do pompy C.O. i C.W.U. mp100a,mp200a,mp280a energooszczędna pompa elektroniczna Zakres regulacji temperatury: 10 C - 90 C Zakres temperatury pracy: -10 C - 0 C Histereza: C Napięcie zasilania: Pobór mocy: <2W Długość przewodów czujnika: 1,2m Sterowanie pompą obiegu wody C.O. Oszczędność energii do 60% Prosta obsługa Łatwy w instalacji 230/0Hz +/-10% Pobór mocy: 2 W Temperatura otoczenia: -10 do 0 C Obciążenie wyjścia pompy 6 A obiegowej: Zakres pomiaru temperatury: 0 do 99 C Zakres nastawy temperatury: do 80 C Wytrzymałość czujnika -10 do 120 C temperatury: Długość: 1,2m Przeznaczony do sterowania pompą obiegu wody C.O. Oszczędność energii nawet do 60% Funkcja antystop Funkcja antyzamarzanie Alarm dźwiękowy 230/0Hz +/-10% Pobór mocy: 2 W Temperatura otoczenia: -10 do 0 C Obciążenie wyjścia pompy 6 A obiegowej: Zakres pomiaru temperatury: 0 do 99 C Zakres nastawy temperatury 10 do 7 C załączenia: Zakres nastawy temperatury 20 do 80 C wyłączenia: Podwójne zastosowanie- jako termostat lub sterownik pompy C.W.U. Możliwość regulacji temperatury załączenia i wyłączenia pompy Funkcja antystop Funkcja antyzamarzanie Alarm dźwiękowy 230/0Hz +/-10% Pobór mocy: 2 W Temperatura otoczenia: -10 do 0 C Obciążenie wyjścia pompy 6 A obiegowej: Zakres pomiaru temperatury: 0 do 99 C Zakres nastawy temperatury: C.O. do 80 C / C.W.U. 20 do 80 C Sterowanie pompą C.O. i C.W.U. Możliwość regulacji temperatury załączenia i wyłączenia pompy Działa na zasadzie różnicy temperatur Funkcja antystop Alarm dźwiękowy 230VAC 0Hz Temp.otoczenia przy 70 C cieczy: 40 C Maks. wilgotność: 9% Zakres temperatury cieczy: 2 do110 C Maksymalne ciśnienie pracy: 10 bar Prędkości: 3 Klasa TF: 110 C Maks.pobór mocy MP100: 32 W Maks.pobór mocy MP200/MP280: 4 W Minimalne natężenie prądu: 0,0 A Maksymalne natężenie prądu: 0,38 A Klasa ochrony IP: IP42 Model H maks. Rozstaw MP100A 130 MP200A MP280A Bezawaryjna Regulowana prędkość obrotowa Wysoki stopień komfortu użytkowania (bardzo niski poziom hałasu) Łatwość zamontowania i uruchomienia Łatwa obsługa Sprawdzone i trwałe materiały konstrukcyjne 24 16

25 rozdzielacze Seria rf indywidualna Kombnacja rozdzielacze SrmzTPSił rozdzielacz mosiężny z zaworami termostatycznymi, siłownikami termoelektrycznymi i przepływomierzami SrTzTPSił rozdzielacz z tworzywa z zaworami termostatycznymi, siłownikami termoelektrycznymi i przepływomierzami rfssił rozdzielacz ze stali nierdzewnej z zaworami termostatycznymi, siłownikami termoelektrycznymi i przepływomierzami SUPme Układ z pompą elektroniczną wilo + zawór 3 - drożny esbe Dostępne w opcji od 2-12 sekcji Belka mosiężna 2 szt. Zawór termostatyczny dolna belka * Przepływomierze górna belka * Odpowietrznik półautomatyczny 2 szt. Korek mosiężny 2 szt. Nyple górna i dolna belka * Uchwyt 2 szt. Siłowniki termoelektryczne T30NC 230V M30x1.* *Ilość akcesorii w danym modelu, zgodna z ilością pętli grzewczych. Dostępne w opcji od 2-12 sekcji Belka z tworzywa PP-GF 2 szt. Zawór termostatyczny dolna belka * Przepływomierze górna belka * Odpowietrznik półautomatyczny 2 szt. Nyple górna i dolna belka * Zawór spustowy 2 szt. Półśrubunek 1 2 szt. Termometr 2 szt. Uchwyt 2 szt. Siłowniki termoelektryczne T30NC 230V M30x1.* *Ilość akcesorii w danym modelu, zgodna z ilością pętli grzewczych. Dostępne w opcji od 2-12 sekcji Belka rozdzielacza 1" - 2 szt. Uchwyt - 2szt. Nyple górna i dolna belka* Zawór spustowy - 2szt. Przepływomierze górna belka* Zawory termostatyczne dolna belka* Siłowniki termoelektryczne T30NC 230V M30x1.* *Ilość akcesorii w danym modelu, zgodna z ilością pętli grzewczych. Pompa Wilo Typ RS 1/16-3 KU-PR Termostatyczny zawór mieszający ESBE Odpowietrznik mechaniczny - służy do odpowietrznienia układu By-pass z zaworem regulacyjnym Termometr służy do kontroli temperatury na zasilaniu ogrzewania podłogowego (kolor czerwony) i powrotu (kolor niebieski) Śrubunek 1" do podłączenia z rozdzielaczem 2

26 akcesoria akcesoria rura SrP SrP Rura PE-RT/AL/PE-RT przeznaczona jest do instalacji ogrzewania płaszczyznowego, podłogowego i grzejnikowego ale także do przesyłu wody pitnej, instalacji przemysłowych, sprężonego powietrza oraz wody lodowej. Energooszczędność niskie straty ciśnienia, optymalny współczynnik przewodności cieplnej Higieniczność PE-RT jest nietoksyczny i obojętny w stosunku do wody Elastyczność promień gięcia rury wynosi 4 Dz (średnica zewnętrzna rury) Zachowana pamięć kształtu rury można wyginać bez konieczności stosowania łuków stabilizujących Bardzo mała wydłużalność cieplna (0.02mm/mK), porównywalna z rurami stalowymi i miedzianymi Szczelność na dyfuzje tlenu rury są w 100% szczelne na przenikanie tlenu do instalacji Absolutna szczelność wykonywanych połączeń Łatwość instalacji Możliwość połączenia z każdym rodzajem instalacji Wysoka, gwarantowana jakość złączka eurokonus ek-16 Model Wymiary EK-16 G 3/4 x 16x2 EK-20 G 3/4 x 20x2 Dostępne średnice: 16, 20 Szafka natynkowa Szn Nr. katalogowy Ilość selekcji S1 S2 H D SZN SZN SZN SZN SZN SZN Szafka podtynkowa SzP Nr. katalogowy Ilość selekcji S1 S2 H D SZP SZP SZP SZP SZP SZP System ten przeznaczony jest do montażu instalacji sanitarnych we wszelkiego typu budynkach tj. - budynki mieszkalne, obiekty użyteczności publicznej (hale sportowe, urzędy, biurowce etc.), obiekty przemysłowe, obiekty zabytkowe. 26

27 FiLTr magnetyczny DEFENDER FiLTr magnetyczny Seria rf indywidualna Kombnacja LX1 00ml & 1L System Guard inhibitor Płyn ochronny LX2 00ml & 1L System Guard Sludge remover Płyn czyszczący LX3 00ml & 1L System Cleaner Płyn czyszczący md22a - mag-defender Filtr magnetyczny SALUS MAG DEFENDER to bardzo wydajny przepływowy filtr magnetyczny. Ten prosty w montażu, łatwy w czyszczeniu i konserwacji filtr chroni wszelkie instalacje centralnego ogrzewania poprzez usunięcie praktycznie 100% zawiesiny tlenku żelaza. Polecany jest zwłaszcza do systemów z elektroniczną pompą obiegową. Filtr magnetyczny zapewnia czystość czynnika grzewczego, dzięki czemu chroni on urządzenia takie jak pompa, kocioł oraz zwiększa efektywność systemu C.O. Długotrwała ochrona systemu grzewczego przed wewnętrzną korozją i kamieniem Eliminuje odkładaniu się osadu Można go stosować do wszystkich systemów grzewczych 00ml, 1l Usuwa osady i przywraca efektywność ogrzewania Przygotowuje istniejące systemy ogrzewania do instalacji nowych kotłów, pomp lub paneli Może być stosowany do wszystkich systemów grzewczych 00ml, 1l Łatwy w użyciu Usuwa pozostałości topnika i inne zanieczyszczenia Czyści osady z wszystkich rodzajów systemów ogrzewania 00ml, 1l Prosta instalacja i serwisowanie Natychmiastowe rezultaty i system ochrony Brak kosztów eksploatacji Pojemność 00ml Zdejmowany magnes neodymowy o średnicy 20mm Unikalna metoda czyszczenia 27

28 Dystrybutor firmy SALUS : QL CONTROLS Spółka z ograniczoną odpowiedzialnością, Sp.k. ul.rolna Kobielice tel.: salus@salus-controls.pl SALUS Controls wchodzi w skład Computime-Group Limited. Zgodnie z polityką rozwoju produktów, SALUS Controls plc zastrzega sobie prawo do zmiany specyfikacji, wzornictwa oraz materiałów użytych do produkcji, wykazanych w niniejszym katalogu, bez wcześniejszego powiadomienia.
