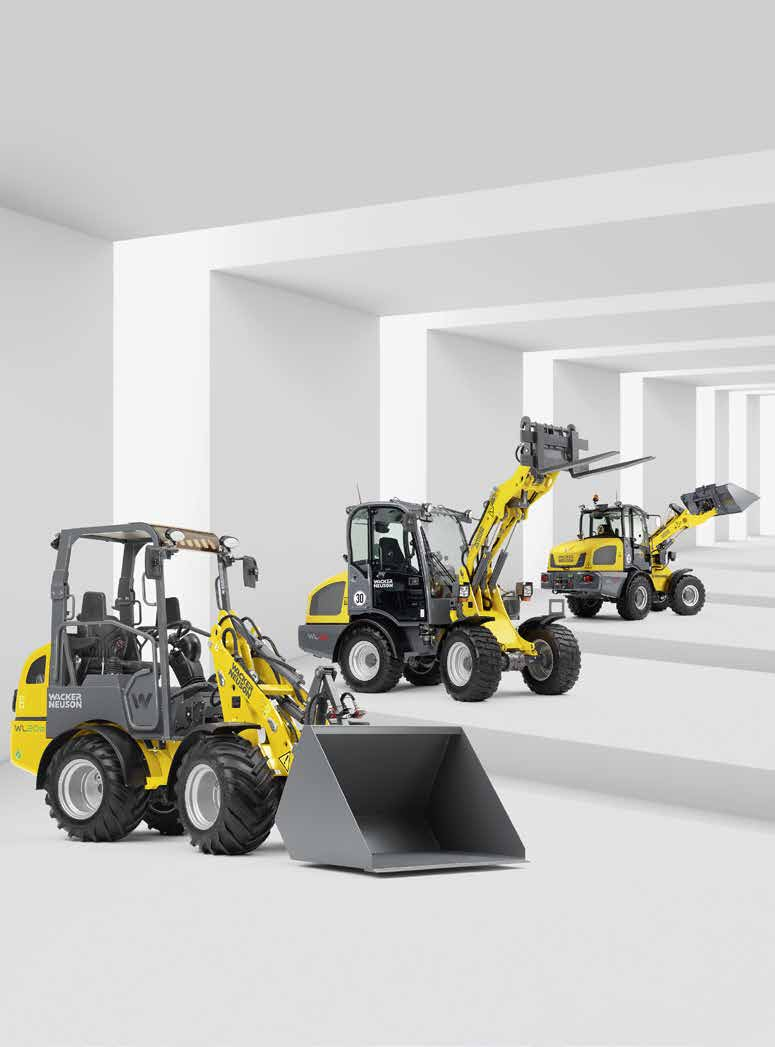

1 Ładowarki kołowe

2 Te powody przemawiają za ładowarkami kołowymi marki Wacker Neuson. Funkcje ładowarek kołowych w najmniejszych szczegółach. 1. Pełna moc dokładnie taka, aby spełnić wymogi użytkownika. Optymalna wydajność to cecha szczególna każdej ładowarki kołowej marki Wacker Neuson. We wszystkich klasach można zawsze osiągnąć wymaganą moc wraz z najwyższą wydajnością. 3. Pełna ekonomiczność i to pod każdym względem. Wysokiej jakości materiały zapewniające długi okres eksploatacji. Oszczędna w zużyciu. Dobra możliwość manewrowania umożliwiająca szybkie cykle ładowania. Konserwacja, którą wykonuje się błyskawicznie. W firmie Wacker Neuson ekonomiczność zawsze rozumiemy jako ogólną koncepcję. Zwrotna nawet w najmniejszym zakamarku Dzięki zastosowaniu wahadłowego układu kierowniczego wszystkie ładowarki kołowe są wyjątkowo zwrotne i bardzo sprawne podczas jazdy w terenie. Szczegóły znajdują się na stronie 18. Przełączana 100% blokada mechanizmu różnicowego Dobra trakcja także na trudnym terenie możliwa jest dzięki 100% blokadzie mechanizmów różnicowych. Więcej informacji na stronie Pełen asortyment do różnorodnego i całorocznego zastosowania. Ładowarkę kołową marki Wacker Neuson można przy pomocy różnych urządzeń dodatkowych za każdym razem wyposażać do wykonywania nowych zadań: zaczynając od klasycznej łyżki do ziemi, przez widły do palet, aż po liczne specjalistyczne urządzenia dodatkowe dedykowane dla przemysłu budowlanego, recyklingu, zadań komunalnych oraz robót z dziedziny architektury krajobrazu. W ten sposób można uzyskać dokładnie takie uniwersalne urządzenie, jakie jest potrzebne. Wacker Neuson all it takes! Oferujemy produkty i usługi, które spełniają wysokie wymagania i nadają się do różnorodnych zastosowań. Wacker Neuson oznacza niezawodność. Dotyczy to oczywiście również całej naszej gamy ładowarek kołowych. Codziennie dajemy z siebie wszystko, aby umożliwić Państwu osiągnięcie sukcesu. Nasze zadania wykonujemy z pasją. Ładowarka kołowa jako nośnik narzędzi Ładowarkę kołową marki Wacker Neuson można stosować zgodnie z potrzebami umożliwiają to dopasowane przyłącza hydrauliczne oraz systemy szybkiej wymiany. Wygodna konstrukcja kabiny Kabiny naszych ładowarek kołowych oferują dużą wygodę dzięki przestronnej konstrukcji i szczegółom wyposażenia. Więcej informacji na stronie 20. Wacker Neuson wyróżnia się oznaczeniem ECO. Są to szczególnie ekonomiczne i ekologiczne produkty, w tym także elektryczna ładowarka kołowa WL20e. Więcej na Przegląd wszystkich ładowarek kołowych. WL20e WL20 WL25 WL28 WL32 WL34 Pojemność łyżki: 0,2 m 3 > Strona 06 0,2 m 3 > Strona 08 0,27 m 3 0,45 m 3 > Strona 10 0,45 m 3 > Strona 11 0,6 m 3 > Strona 12 WL38 WL44 WL52 WL54 WL60 WL70 Pojemność łyżki: 0,6 m 3 > Strona 14 0,8 m 3 > Strona 13 0,75 m 3 > Strona 15 1,0 m 3 > Strona 13 0,95 m 3 > Strona 16 1,1 m

3 Ładowarki kołowe Wacker Neuson oferują rozwiązanie dla każdego zastosowania. Praktyczny sprzęg holowniczy przyczepy: umożliwia to szybki transport np. urządzeń stosowanych na placu budowy do miejsca zastosowania. Nabywając ładowarkę kołową marki Wacker Neuson, dodają Państwo do swojego zespołu prawdziwie uniwersalne urządzenie. Dzięki różnym osprzętom dodatkowym urządzenia te sprawdzą się nie tylko we wszystkich rodzajach zastosowania na placu budowy, ale także w wielu innych obszarach i branżach. Niezawodna maszyna do przenoszenia ładunku zawsze z dobrym widokiem na transportowany materiał. Zasypywanie łyżką boczną: precyzyjnie regulowana praca dzięki proporcjonalnemu obwodowi sterowania. Szybkie wyrównanie powierzchni i przygotowanie do następnego kroku roboczego: WL32 z urządzeniem do wyrównywania podłoża. Wydajna hydraulika: idealna do zastosowania z wydajnymi urządzeniami dodatkowymi, jak zamiatarki, frezarki do asfaltu lub pługi wirnikowe do śniegu. Dwa wydajne siłowniki podnoszenia zapewniają dużą siłę wyrywającą i wydajną pracę

4 WL20e Ładowarka WL20e jest pierwszą w pełni elektrycznie napędzaną ładowarką kołową marki Wacker Neuson. Podobnie jak nasze wszystkie ładowarki kołowe, także i ten model wyróżnia się sprawdzonymi właściwościami zastosowania i wysoką wydajnością. Najnowsza technologia i napęd bez emisji spalin sprawiają, że ładowarka jest idealna do zastosowania w obszarach miejskich oraz w zamkniętych pomieszczeniach, np. w szklarniach, garażach lub podczas remontów budynków. W 100 % bez emisji spalin Napęd akumulatorowy Wydajność odpowiada ładowarce kołowej WL20 napędzanej silnikiem wysokoprężnym Osobny silnik elektryczny do napędu jezdnego i hydrauliki roboczej w ten sposób moc pobierana jest według zapotrzebowania, a zużycie energii jest mniejsze Niższy poziom hałasu dla użytkowników i ewentualnych mieszkańców Niższe koszty serwisu dzięki komponentom wymagających mniej intensywnej konserwacji 0% EMISJA SPALIN Innowacyjna, elektryczna, bez emisji spalin ładowarka kołowa WL20e. Możliwość osiągnięcia do 5 godzin czasu pracy z całkowicie naładowanym akumulatorem w zależności od sposobu zastosowania Koszty eksploatacji * dla WL20e: O 20% większe koszty inwestycji amortyzują się przy przeciętnym okresie eksploatacji maszyny po ok godzinach. Koszty eksploatacji * w czasie okresu eksploatacji maszyny 41 % WL20e WL20 * Uwzględnia koszty energii i serwisu oraz wymianę akumulatora przy WL20e po ok cyklach ładowania. WL20e Pojemność łyżki (m 3 ) 0,20 ** Ciężar roboczy (kg) Moc silnika (kw) 6,5/9*** ** 1,8 t/m³ gęstości nasypowej ** Moc silnika jezdnego S2 (60 min) / moc silnika podnoszenia S3 (15 %) Łatwe ładowanie: wystarczy podłączyć wtyczkę akumulatora do ładowarki. Hydraulicznie opuszczany: bezpieczny dach operatora EPS Plus (Easy Protection System Plus). Zawsze na widoku: stan naładowania akumulatora przedstawiany jest na wyświetlaczu. Praca bez emisji spalin: idealnie nadaje się do pracy w zamkniętych pomieszczeniach

5 WL20, WL25 Wąskie miejsca istnieją na praktycznie każdym placu budowy. Ale z ładowarkami kołowymi WL20 i WL25 można przejechać przez każdy teren. A to dlatego, że są nie tylko bardzo zwrotne, lecz także niezwykle kompaktowe. Kompaktowe wymiary: szerokość i długość Dobre manewrowanie dzięki niewielkiemu promieniowi skrętu Wydajna hydraulika i dopasowana wydajność silnika Wiele urządzeń dodatkowych umożliwiających wszechstronne zastosowanie Wygodne stanowisko operatora: do wyboru bezpieczny dach operatora lub kabina oraz opcjonalnie EPS lub EPS Plus do niskich wysokości przejazdów (patrz strona 20 i 21) WL20 WL25 Pojemność łyżki (m 3 ) 0,20 * 0,27 * Ciężar roboczy (kg) Moc silnika (kw) 17,9 24,6 * 1,8 t/m³ gęstości nasypowej Idealna na chodnikach: dostępna już od szerokości 960. Łatwy transport: idealna do przyczepy dzięki ciężarowi tylko 2,4 t. Całoroczne zastosowanie np. z pługiem śnieżnym zimą. Szybkie składanie: bezpieczny dach operatora EPS (Easy Protection System). Kompaktowe wymiary idealne, gdy ważny jest każdy centymetr. 08 Wjazd do garażu lub budynku: niskie przejazdy nie stanowią przeszkody. 09

6 WL28 WL32 Podczas transportu kostki brukowej lub innych ciężkich materiałów: z ciężarem wywracającym 1,9 t jest dostosowana optymalnie do pracy z wysokim ciężarem. A dzięki swojej wysokiej mocy hydraulicznej idealnie nadaje się do wielu urządzeń dodatkowych. Wszechstronna i do uniwersalnego zastosowania dzięki optymalnie dopasowanej kinematyce i bardzo dobremu rozłożeniu ciężaru Wyposażenie seryjne: wydajna hydraulika robocza zapewnia skuteczny załadunek i rozładunek oraz napełnianie i transport Doskonałe wzornictwo podwozia przedniego zapewnia nieograniczoną widoczność każdego osprzętu Dzięki kompaktowym wymiarom i niewielkiemu ciężarowi model WL28 można transportować przyczepą Model WL32 pokazuje swoje mocne strony, kiedy robi się ciaśniej: olbrzymia zwrotność i wyjątkowo kompaktowe wymiary. Dzięki temu otwierają się przed nim wąskie uliczki czy ciasne przestrzenie w miejscu zastosowania. Kompaktowe wymiary: szerokość i długość Niewielki promień skrętu umożliwia dobre manewrowanie Wydajna hydraulika i dopasowana wydajność silnika Możliwość wszechstronnego zastosowania dzięki dużemu wyborowi osprzętu Duża wysokość skoku i duża siła wyrywająca dzięki długiemu, wysuniętemu ramieniu załadowczemu z kinematyką PZ Wygodna kabina Ciężkie załadunki to dla modelu WL28 pestka: nawet paletę kostki brukowej przewozi bez problemu. Kompaktowa i silna: aż do 100 l wydajności hydraulicznej. Dokładna podczas napełniania materiału. Każdy osprzęt zapewnia nowy obszar zastosowania maszyny. WL28 WL32 Pojemność łyżki (m 3 ) 0,42 * Ciężar roboczy (kg) Moc silnika (kw) 35,7 Pojemność łyżki (m 3 ) 0,45 * Ciężar roboczy (kg) Moc silnika (kw) 36,3 * 1,8 t/m³ gęstości nasypowej * 1,8 t/m³ gęstości nasypowej 10 11

7 WL34 WL44, WL54 We wszystkich obszarach zastosowania ładowarek kołowych potrzebne jest połączenie wysokiej wydajności i kompaktowych wymiarów. To właśnie oferuje Państwu model WL34. Bardzo kompaktowa konstrukcja Idealne połączenie kinematyki P i Z Transport na samochodach ciężarowych lub w kontenerze dzięki wysokości kabiny poniżej 2,5 m WL34 Pojemność łyżki (m 3 ) 0,6 * Ciężar roboczy (kg) Moc silnika (kw) 35,7 * 1,6 t/m³ gęstości nasypowej Bez względu na to, jakie zadania pojawią się na placu budowy: można zawsze polegać na modelach WL44 i WL54. Te maszyny są wydajnymi urządzeniami uniwersalnymi, które wykonają każdą pracę. Oszczędna technologia zapewniająca wysoką produktywność Duże wysokości skoku Bardzo wytrzymała konstrukcja Wydajna hydraulika z wieloma opcjami, jak np. Highflow Różne moce silnika dla każdego obszaru zastosowania Jednodrzwiowa, komfortowa kabina z drzwiami otwieranymi na 180 oraz szklane okno zapewniające optymalną widoczność przestrzeni roboczej Klimatyzacja opcjonalna Dzięki długiemu ramieniu załadowczemu możliwa jest precyzyjna praca przy wysokiej krawędzi załadunku Ekonomiczna i wytrzymała idealny model bazowy w tej klasie. Opłacalny multitalent do codziennych zadań przy najwyższej wydajności. WL44 WL54 Pojemność łyżki (m 3 ) 0,8 * 1,0 ** Ciężar roboczy (kg) Moc silnika (kw) 35,7 55,4 * 1,3 t/m³ gęstości nasypowej ** 1,6 t/m³ gęstości nasypowej Wyjątkowa w każdym obszarze zastosowania na placu budowy. Kinematyka PZ umożliwia dobrą siłę skrawania i idealne prowadzenie równoległe wideł. Sprawdza się w codziennym zastosowaniu: model WL34 przewozi ciężkie ładunki również na nierównym terenie. Komfort dla kierowcy: fotel i podłokietniki można ustawiać indywidualnie. Kinematyka Z umożliwia wysoką siłę odspajania, zapewniając silną pracę

8 WL38 WL38 WL52 WL52 WL38 jest nie tylko wydajna i kompaktowa, ale również dysponuje kinematyką PZ. Dzięki temu korzysta się z wysokich sił wyrywających przy jednocześnie doskonałym prowadzeniu równoległym. Umożliwia to jeszcze szybsze i skuteczniejsze przeładowanie materiału. Pojemność łyżki (m 3 ) 0,6 * Ciężar roboczy (kg) Moc silnika (kw) 36,3 * 1,8 t/m³ gęstości nasypowej Przy dużej ilości materiałów maszyna i operator są jednakowo obciążeni. Model WL52 jest idealnie skonstruowany do wielu cykli ładowania. A funkcje zwiększające komfort chronią operatora podczas długiego dnia pracy. Pojemność łyżki (m 3 ) 0,8 * Ciężar roboczy (kg) Moc silnika (kw) 55,4 * 1,6 t/m³ gęstości nasypowej Bardzo kompaktowa konstrukcja Idealne połączenie kinematyki P i Z Różnorodność opcji hydraulicznych umożliwia zastosowanie rozmaitego osprzętu Ogromna wydajność Bardzo duże siły wyrywające dzięki dużemu rozmiarowi siłownika przechyłu Hydrauliczne sterowanie joystickiem, zapewniające niemęczącą pracę Dwa rodzaje kabiny o różnej wysokości Poziom emisji spalin IIIA lub IIIB: do wyboru ogółem trzy wersje silników o dużej liczbie KM. Zwrotne i silne urządzenie duża moc do każdego zadania. Łatwe ładowanie także przy wysokich ścianach bocznych dzięki ramieniu załadowczemu z większą wysokością skoku. Doskonałe wyposażenie do zastosowania zimą: WL38 z pługiem śnieżnym V i rozsiewaczem drogowym. z zębami odspajającymi do ciężkiej pracy. Do wyboru duża kabina o najlepszej widoczności

9 WL60, WL70 Ładowarki kołowe muszą nie tylko wyróżniać się pod względem wydajności, lecz także zużycia i komfortu obsługi. Innowacyjne rozwiązania sprawiają, że modele WL60 i WL70 są wzorowymi modelami w swojej klasie. Idealne do prac w obszarach miejskich dzięki technologii silnika z filtrem cząstek stałych, który spełnia aktualną normę emisji spalin klasy IIIB Opcjonalny pakiet zaworów Flow-Sharing do jednoczesnej obsługi wielu funkcji roboczych, jak podnoszenie, rolowanie oraz dodatkowe obwody sterowania w celu większej oszczędności czasu i zwiększenia produktywności Solidna konstrukcja ramienia załadowczego o najwyższej wysokości załadunku w swojej klasie Do wyboru hydraulika 150 l/min Load Sensing: dla zwiększonego komfortu obsługi oraz zmniejszonego zużycia paliwa Na żądanie do dwóch funkcji elektrycznych do obsługi urządzeń dodatkowych, sterowanych za pomocą joysticka Do wyboru silniki o różnej mocy: 75/86 kw Z pojemnością łyżki 1,1 m³ nadaje się również do ciężkich zastosowań. WL60 WL70 Pojemność łyżki (m 3 ) 1,0 * 1,1 ** Ciężar roboczy (kg) Moc silnika (kw) * 1,6 t/m³ gęstości nasypowej ** 1,8 t/m³ gęstości nasypowej Wydajne hydraulika: do zastosowania z pługiem wirnikowym do śniegu. Bezpośrednio na joysticku: proporcjonalne sterowanie hydrauliczne 3. i opcjonalnie 4. obwodu sterowniczego. Zawsze stabilna dzięki optymalnemu rozłożeniu ciężaru. Przy pomocy łyżki 4-w-1 przy pomocy sterowania proporcjonalnego materiał jest optymalnie pobierany i równomiernie rozprowadzany

10 Wahadłowy układ kierowniczy Wąskie zakręty, małe wzniesienia każdy plac budowy jest inny. Aby bezpiecznie dowieźć transportowany materiał do celu, ważne jest funkcjonowanie wahadłowego układu kierowniczego. Zapewnia możliwie największą stabilność i zwrotność. Dzięki temu można pracować skutecznie i bezpiecznie także wtedy, gdy dostępne jest niewiele miejsca. W wahadłowy układ kierowniczy wyposażone są wszystkie ładowarki kołowe Wacker Neuson. Blokada mechanizmów różnicowych Niezawodną pracę także na trudnym podłożu umożliwia 100%, załączana, blokada mechanizmów różnicowych. Wynik: maksymalna siła uciągowa i świetny kontakt z podłożem. W blokadę mechanizmów różnicowych wyposażone są wszystkie ładowarki kołowe Wacker Neuson. W zwykłym trybie jazdy blokada nie jest włączona. To chroni nawierzchnię, przez którą przejeżdża maszyna oraz zabezpiecza opony przed niepotrzebnym zużyciem. Wahadłowy układ kierowniczy umożliwia kąt zgięcia. Maksymalna trakcja: wszystkie koła mają kontakt z podłożem. Według zapotrzebowania można łatwo przełączyć blokadę mechanizmów różnicowych. Na obydwóch osiach blokada mechanizmów różnicowych zapewnia dobrą trakcję. Dwa siłowniki podnoszenia Wszystkie ładowarki kołowe Wacker Neuson są wyposażone w 2 siłowniki podnoszenia. Pedał hamowania impulsowego W pedał hamowania impulsowego wyposażone są wszystkie ładowarki kołowe Wacker Neuson. Aby zapewnić jeszcze większą stabilność urządzenia załadowczego, wszystkie ładowarki kołowe Wacker Neuson wyposażone są w dwa siłowniki podnoszenia. W ten sposób siła hydrauliki jest optymalnie rozdzielana na ramię załadowcze. Pełna moc dla układu hydraulicznego i jednocześnie zmniejszenie prędkości jazdy: aby to osiągnąć, w ładowarkach kołowych Wacker Neuson potrzebny jest tylko jeden pedał. Za pomocą pedału hamulca i regulacji siły można regulować zarówno mechaniczne, jak i hydrauliczne hamowanie ( impulsowanie ). Zalety widoczne są jak na dłoni: mniejsze zużycie hamulca roboczego oraz optymalne rozłożenie wydajności silnika. Ramię załadowcze z dwoma siłownikami podnoszenia Pedał hamowania impulsowego: moc silnika tam, gdzie jest potrzebna. Brak nacisku na pedał hamowania impulsowego: pełna moc do napędu jezdnego. Lekko naciśnięty pedał hamowania impulsowego: zmniejszanie prędkości, więcej mocy w hydraulice roboczej. Mocniej naciśnięty pedał hamowania impulsowego: dalsze zmniejszanie prędkości, jeszcze więcej mocy w hydraulice roboczej. W pełni naciśnięty pedał hamowania impulsowego: ładowarka kołowa zatrzymuje się, pełna moc w hydraulice roboczej

11 Kabina Joystick wielofunkcyjny do bezpiecznej obsługi. Stanowisko operatora Wygoda i duża ergonomia w kabinie umożliwiają operatorowi niemęczącą i produktywną pracę przez wiele godzin. Dzięki temu przestronne kabiny mają na przykład najlepszą amortyzację wibracji. W zależności od modelu dalsze inteligentne funkcje można obsługiwać bezpośrednio za pomocą joysticka. W ten sposób operator ma zawsze wszystko w jednym ręku. Różne stanowiska operatora ładowarek kołowych marki Wacker Neuson są idealnie przystosowane do wymagań codziennej pracy na placu budowy i spełniają wysokie standardy bezpieczeństwa. Kabina Ochrona ROPS (Roll Over Protective Structure) Ochrona FOPS (Falling Object Protective Structure) Stały bezpieczny dach operatora Wygodna praca: regulowane koło kierownicy i amortyzowany fotel komfortowy (opc.). Regulowana konsola joysticka na fotelu operatora, która jest również amortyzowana. Dobry widok pod kątem 360 i zawsze dobra widoczność osprzętu. Składany daszek ochronny operatora EPS (Easy Protection System) dla WL20, WL20e, WL25 i WL28. Hydraulicznie opuszczany bezpieczny dach operatora: EPS Plus (Easy Protection System Plus) dla WL20 i WL20e. Przyjemne warunki pracy dzięki wentylacji szczelinowej, dobrej cyrkulacji powietrza i opcjonalnej klimatyzacji

12 Urządzenia dodatkowe Asortyment do ładowarek kołowych (wybór) Zadania dla ładowarek kołowych są różnorodne, podobnie jak osprzęt dodatkowy marki Wacker Neuson. Dzięki naszemu obszernemu i przemyślanemu asortymentowi z każdego modelu można zrobić uniwersalnie stosowaną maszynę. A dzięki hydraulicznemu systemowi szybkiej wymiany osprzęt można wymienić, siedząc wygodnie w fotelu operatora. Łyżka 4-w-1 (z zębami) Łyżka do materiałów lekkich Łyżka boczna Łyżka skarpowa Łyżka z chwytakiem Łyżka do kamieni Dla każdej maszyny odpowiedni osprzęt Łyżka z sitem Widły do palet Widły do palet (składane) Widły do palet (regulowane hydraulicznie) Urządzenie do wyrównywania podłoża Chwytak doniczek Dokładne specyfikacje i dostępność osprzętu są różne w zależności od modelu i kraju. Handlowiec Wacker Neuson z przyjemnością udzieli Państwu pomocy. Frezarka do pniaków Mulczer Pług śnieżny Pług śnieżny V Rozsiewacz drogowy (110 l, 170 l, 300 l) Więcej o naszym osprzęcie można przeczytać tutaj: Zamiatarka Kosiarka ze skrzynią zbiorczą Świder ziemny Skuteczna pielęgnacja zieleni: kosiarka ze skrzynią zbiorczą. Specjalnie zaprojektowana do wymagań podczas prac służb drogowych i zimowych: zamiatarka z modułem bocznym. Hydrauliczna wymiana osprzętu bezpośrednio z fotela operatora. Niezawodna również przy dużych obciążeniach: widły do palet z regulacją szerokości

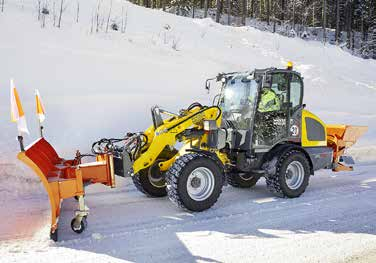

13 Ogumienie Odpowiednie ogumienie ładowarek kołowych odgrywa ważną rolę w konkretnym zastosowaniu. Jeśli opony są optymalnie dostosowane do podłożona i obszaru zastosowania, wszystko przebiega idealnie. Dostępnych jest pięć profili. Wybór profili dla ładowarek kołowych Opcjonalne funkcje hydrauliki Ładowarka kołowa marki Wacker Neuson powinna posiadać jak najwięcej funkcji i o każdej porze roku być optymalnie wykorzystana. Można tu ustawić wydajną hydraulikę oraz przemyślane funkcje. Oto niektóre z opcji maszyn Wacker Neuson: Długi okres eksploatacji Także w szczegółach można polegać na najlepszej jakości. Wysoka odporność materiału ramienia załadowczego zapewnia niezawodną stabilność. Poza tym warstwa proszkowa sprawia, że ramię załadowcze jest wytrzymałe na działania mechaniczne i korozję. Profil RP (trawa) Dzięki dużej powierzchni styku chroni podłoże podczas jazdy Nadaje się do zastosowania na trawnikach Profil przemysłowy AS (traktor) Ze szpiczastymi lamelkami Do tłustych i silnie zanieczyszczonych nawierzchni Profil EM (ruch gleby) Równolegle biegnące lamelki Duża powierzchnia przylegania do podłoża umożliwiająca dobre przenoszenie siły ciągu i bardzo spokojny bieg maszyny na drogach Do luźnego podłoża, takiego jak piasek, żwir lub tłuczeń Profil MPT (przemysł) Bardzo szeroki zakres zastosowań Dobra trakcja na nierównym terenie Umożliwia szybkie przejeżdżanie przez ulice Profil Multiuse Do całorocznego zastosowania na różnych powierzchniach i do różnych warunków klimatycznych Latem wysoka trakcja na luźnym podłożu Zimą dobra stabilność na śniegu i śliskiej jezdni Dokładne specyfikacje i dostępność opon są różne w zależności od modelu i kraju. Partner Wacker Neuson z przyjemnością udzieli Państwu pomocy. System stabilizacji jazdy: ma to sens, kiedy przy większej prędkości i/lub na nierównym terenie transportowane są ciężkie ładunki. Z systemem stabilizacji jazdy Bez systemu stabilizacji jazdy Highflow: niniejsza funkcja sprawdza się idealnie, kiedy w grę wchodzi osprzęt, który wymaga większej wydajności hydraulicznej. Dzięki temu bez problemu można obsługiwać frezarkę do asfaltu lub pług wirnikowy do śniegu. 3. obwód sterowania, elektryczny, proporcjonalny, szeregowy: podczas obsługi osprzętu hydraulicznego opcja ta umożliwia jednoczesne wykorzystanie hydrauliki roboczej. W ten sposób prace przebiegają skuteczniej i wygodniej. Złącze hydrauliczne z tyłu: sprawdza się, kiedy ładowarka kołowa jest wykorzystywana do prac zimowych. W ten sposób z przodu można zamocować pług śnieżny a z tyłu rozsiewacz soli. Konserwacja Swobodny dostęp serwisowy do hydrauliki, silnika i filtra powietrza: w zależności od modelu dzięki bocznieodchylanemu stanowisku operatora oraz innym lekko otwieranym klapom serwisowym potrzebnych jest tylko kilka ruchów. Szybka konserwacja skraca czas przestoju, co umożliwia oszczędność pieniędzy. Odchylane stanowisko operatora dostępne jest dla WL20, WL25, WL28, WL32, WL38, WL52, WL60 oraz WL70 Niezawodny przejazd nawet po piaszczystym podłożu. Z profilu: oferujemy opony do każdego podłoża. Działa z przodu i z tyłu dzięki złączu hydraulicznemu również z tyłu. 24 Łatwe do otwarcia klapy serwisowe posiadają modele WL34, WL44 oraz WL54. 25

14 Wymiary WYMIARY WL20 WL25 WL28 WL32 WL34 WL38 WL44 WL52 WL54 WL60 WL70 27 x EM ET-5 27 x EM ET EM ET EM ET EM ET0 12.0/75-18 MPT ET-30 15/55-18 EM ET MPT ET0 405/70-18EM ET MPT ET0 405/70-18 EM ET0 405/70-18 EM ET0 Wypełnienie opon wodą z przodu 1 150, 0,2 m , 0,2 m , 0,27 m , 0,45 m³ 1 400, 0,45 m , 0,6 m , 0,6 m , 0,8 m , 0,75 m , 1,0 m , 0,95 m , 1,1 m3 JEDNOSTKA Ogumienie standardowe Łyżka standardowa ŁADOWARKA KOŁOWA WL20e A Długość całkowita B Długość całkowita bez łyżki C Od środka osi do wysokości sworznia obrotu łyżki D Rozstaw osi E Odległość tyłu nadwozia od tylnej osi F Wysokość (min./maks.) * * / 2 348* / 2 335* / 2 548* / / 2 543* / 2 672* / 2 532* H Wysokość fotela nad ziemią J Całkowita wysokość robocza K Maks. wysokość sworznia obrotu łyżki L Wysokość załadunku M Maks. wysokość wysypu, krawędź łyżki N Zasięg wysypu przy M O Głębokość skrawania gruntu ,5 P Szerokość całkowita (1 415) Q Rozstaw kół (1 125) S Prześwit pojazdu T Maksymalny promień na zewnątrz U Promień na krawędzi zewnętrznej V Promień wewnętrzny zawracania W Kąt zgięcia stopnie X Kąt odchylenia łyżki w tył przy maks. wysokości skoku stopnie Y Maks. kąt wysypu stopnie Z Kąt odchylenia łyżki w tył na podłożu stopnie * Zależy od stanowiska operatora (kabina, bezpieczny dach operatora stały, bezpieczny dach operatora składany) Podane dane dotyczą wyposażenia seryjnego. Wybierając dalsze opcje można wpłynąć na ich zmianę. Wszystkie dane bez gwarancji. W X Zastrzegamy sobie prawo do wprowadzania zmian bez uprzedzenia. Nie ponosimy odpowiedzialności za poprawność niniejszych danych. Postanowienia zawarte w umowach są wiążące. Y J Program produktowy firmy Wacker Neuson obejmuje ponad 300 różnych grup produktowych z najróżniejszymi wariantami wynikającymi z różnych stosunków napięć i częstotliwości, lokalnych przepisów, warunków rynkowych i zastosowania. Dlatego nie wszystkie z podanych lub przedstawionych tutaj produktów Wacker Neuson są dostępne N K L M V F H Z O S C E D B Q P U T lub dopuszczone we wszystkich krajach. Z zastrzeżeniem zmian dla dobra ciągłego rozwoju. Wacker Neuson nie ponosi odpowiedzialności za poprawność i kompletność danych podanych w broszurze. Powielanie wyłącznie po uzyskaniu pisemnej zgody firmy Wacker Neuson. Wacker Neuson Vertrieb Europa GmbH & Co.KG, Wszelkie prawa zastrzeżone. A 26 27

15 Wyposażenie seryjne i opcjonalne WL 20e WL20 WL25 WL28 WL32 WL34 WL38 WL44 WL52 WL54 WL60 WL70 WL 20e WL20 WL25 WL28 WL32 WL34 WL38 WL44 WL52 WL54 WL60 WL70 SILNIK HYDRAULIKA TYLNA Perkins 403D-11 17,9 kw Perkins 403D-15 23,4 kw Perkins 404D-15 24,6 kw Perkins 404D-22 35,7 kw Perkins 404D-22 36,3 kw Perkins 404F-22T 44,7 kw Złącze hydrauliczne z tyłu, o pojedynczym działaniu Złącze hydrauliczne z tyłu, o podwójnym działaniu Złącze hydrauliczne z tyłu, zawór elektryczny ŁADOWARKI KOŁOWE Deutz TCD 2.9 L4 55,4 kw Deutz TCD 2.9 L4 55,4 kw DPF Perkins 854E-E34TA 75 kw Perkins 854E-E34TA 86 kw Akumulator/silnik elektryczny układu jezdnego OŚWIETLENIE Światło błyskowe Reflektory, 2 przednie, 2 tylne; WL20 (1 tylny) Reflektory LED, 2 przednie, 2 tylne; WL20 (1 tylny) ELEKTRONIKA Gniazdo przednie, 3-polowe Gniazdo przednie, 7-polowe Gniazdo tylne, 7-polowe Gniazdo z przodu, ze sterowaniem za pomocą joysticka Gniazdo tylne, 3-polowe HYDRAULIKA PRZEDNIA Bezciśnieniowy powrót oleju hydraulicznego z dodatkowego obwodu zasilającego osprzęty robocze 3. obwód sterowania z przodu DN10 3. obwód sterowania z przodu DN12 3. obwód sterowniczy Komfort 4. obwód sterowniczy Komfort 3. obwód sterowania, sterowany proporcjonalnie, szeregowy ŁADOWARKI KOŁOWE Bezciśnieniowy powrót oleju z tyłu Złącze hydrauliczne z tyłu, dodatkowe, o pojedynczym działaniu Złącze hydrauliczne z tyłu, dodatkowe, o podwójnym działaniu STANOWISKO OPERATORA Składany bezpieczny dach operatora (EPS) Hydraulicznie opuszczany bezpieczny dach operatora (EPS Plus) Bezpieczny dach operatora w pozycji niskiej" Bezpieczny dach operatora w pozycji wysokiej" Niska kabina Wysoka kabina Wysoka kabina Komfort Wysoka kabina komfortowa jednodrzwiowa INNE Klimatyzacja System stabilizacji jazdy Układ centralnego smarowania Gaz ręczny* Ręczne hamowanie impulsowe Wstępne ogrzewanie silnika 230 V Zezwolenie na stosowanie jako maszynę ciągnącą (Niemcy)** 4. obwód sterowania, równoległy 4. obwód sterowania, sterowany proporcjonalnie Wyposażenie standardowe Wyposażenie opcjonalne Niedostępne * Niedostępne z silnikiem TCD2.9DPF ** Aby uzyskać informacje o innych krajach, prosimy o kontakt z firmą Wacker Neuson hydraulika robocza, duża pompa (w zależności od modelu od 58,5 l i 103 l) Highflow single action High Flow EW 150 l czujniki obciążenia Load- Sensing 4. obwód sterowniczy Flow Sharing 28 29

16 Parametry techniczne WL 20e WL20 WL25 WL28 WL32 WL34 WL38 WL44 WL52 WL54 WL60 WL70 SILNIK JEDNOSTKA Producent Perkins Perkins Perkins Perkins Perkins Perkins / Deutz Perkins / Deutz Deutz Deutz Perkins Perkins Maks. wydajność silnika (opcjonalnie) kw 17,9 (23,4) 24,6 35,7 36,3 (44,7) 35,7 36,3 / 44,7 / 55,4 35,7 / 44,7 / 55,4 55,4 55,4 75 (86) 86 Maks. wydajność silnika (opcjonalnie) KM 24 (32) (60) / 60 / (117) 117 Przy maks. liczbie obrotów (opcjonalnie) U/min (2 600) / / / / Pojemność skokowa (opcjonalnie) cm (1 496) / / ŁADOWARKA KOŁOWA CIĘŻAR JEDNOSTKA Ciężar roboczy FSD/kabina kg / * / * / * / ** Siła odspajania (według ISO ) dan Pojemność łyżki m 3 0,2 0,2 0,35 0,42 0,45 0,6 0,6 0,8 0,8 1,0 1,0 1,1 Ciężar wywracający łyżki (zgodnie z ISO EN474-3) Pomost podnośnika poziomy maszyna wyprostowana Ciężar wywracający łyżki (zgodnie z ISO EN474-3) Pomost podnośnika poziomy maszyna pochylona Ciężar wywracający wideł do palet (zgodnie z ISO EN474-3) Pomost podnośnika poziomy maszyna wyprostowana Ciężar wywracający wideł do palet (zgodnie z ISO EN474-3) Pomost podnośnika poziomy maszyna pochylona Stanowisko operatora (opcjonalnie) kg / * / * / * / * / ** / * / * kg / * / * / * / * / ** / 2 577* / * kg / 970 * / * / * / * / ** / * / * kg / 866 * 975 / * / * / * / ** / * / * FSD (EPS Plus, EPS, kabina) FSD (EPS Plus, EPS, kabina) FSD (EPS, kabina) FSD (EPS, kabina) FSD (kabina) FSD (kabina) Kabina FSD (kabina) Kabina FSD (kabina) Kabina Kabina Prędkość pojazdu (opcjonalnie) km/h (30) 0 20 (30) 0 20 (28) 0 20 (28) 0 20 (28) 0 20 (28) 0 20 (30) 0 20 (30) 0 20 (30) 0 20 (30) 0 20 (30) Pojemność zbiornika paliwa l Pojemność zbiornika oleju hydraulicznego l 18, UKŁAD HYDRAULICZNY Hydrauliczny układ jezdny ciśnienie robocze (opcjonalnie) Hydraulika robocza Wydajność pompy (opcjonalnie) Ciśnienie robocze w hydraulicznym układzie roboczym JEDNOSTKA bar 330 (450) l/min 32 30,8 (36,4) 45 49,4 56 (63 100) (63 116) 58,5 / 70 / 64 73,6 (83 116) (150) 100 (150) bar NAPĘD JEDNOSTKA Rodzaj napędu/silnik trakcyjny elektrycznie przez wał przegubowy WARTOŚCI EMISJI HAŁASU JEDNOSTKA Średni poziom mocy akustycznej LwA db (A) 91,8 98,4 100,1 / 99,7 99,9 99,8 99,5 99,3 100,2 100,3 100, Gwarantowany poziom mocy akustycznej LwA db (A) Podany poziom ciśnienia akustycznego LpA db (A) / * Wartości z kabiną i opcjonalnym wyposażeniem ** Wartości z opcjonalnym silnikiem Deutz AKUMULATOR JEDNOSTKA WL20e Akumulator standardowy WL20e Opcjonalny akumulator Napięcie akumulatora V Pojemność znamionowa K5 Ah Ciężar akumulatora (± 5 %) kg Czas ładowania h 8 6 Czas pracy przy nieustannym zastosowaniu z przeładowaniem ciężkiego materiału, nieustanna eksploatacja h 1,5 * 2,1 * Czas pracy przy zwykłych czynnościach, nieustanna eksploatacja h 2 3,5 * 2,8 4,5 * Czas pracy przy zwykłych czynnościach z przerwami (30 min. jazdy, 30 min. przestoju) h do 4 * do 5 * Silnik napędu jezdnego kw 6,5 6,5 Hydraulika robocza silnika kw 9 9 * okres eksploatacji akumulatora w dużym stopniu zależy od danych warunków zastosowania w trakcie pracy oraz sposobu jazdy. Może to spowodować, że będzie można osiągnąć także dłuższy czas pracy. W ekstremalnych przypadkach podane czasy pracy mogą zostać przekroczone. Eksploatacja z przerwami (np. 30 minut jazdy, 30 min przestoju) wydłuża czas pracy akumulatora
