Projekt zagospodarowania terenu dla zadania pn.: Zagospodarowanie terenu skateparkiem przy GOSiR w Ożarowie Mazowieckim

Transkrypt

1 Spis treści ZAŁĄCZNIKI... 1 I DANE OGÓLNE Podstawa i przedmiot opracowania Materiały wyjściowe Cel i zakres opracowania Zakres zamierzenia budowlanego Kolejność realizacji obiektów... 3 II. ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU Komunikacja Prawo własności terenu Inwentaryzacja uzbrojenia terenu Drzewostan Powierzchnie zagospodarowania działek... 7 III. PROJEKTOWANE ZAGOSPODAROWANIE TERENU Założenia do zagospodarowania terenu szkolnego Projekt zieleni Projektowane obiekty Skatepark Projektowane ukształtowanie terenu parku Powierzchnie części zagospodarowania terenu F cał = m² IV. Ochrona terenu według planu zagospodarowania przestrzennego V. Zagrożenia dla środowiska, higieny i zdrowia użytkowników VI. Inne dane wynikające ze specyfiki robót budowlanych ZAŁĄCZNIKI 1. Wycinek planu miasta Ożarów Mapa do celów projektowych 1 : Wypis z rejestru gruntów Projekt zagospodarowania terenu 1 :

2 I DANE OGÓLNE Projekt zagospodarowania terenu dla zadania pn.: 1. Podstawa i przedmiot opracowania Podstawą opracowania jest zlecenie przez Urząd Gminy Ożarów Mazowiecki, ul. Kolejowa Ożarów Mazowiecki z dnia 28 maja 2012 opracowania dokumentacji projektowej przyjęte przez firmą Projektowanie I Aranżacja Terenów zieleni GREENPLUS, ul. Stróżyńskiego 17A/8 z Poznania. 2. Materiały wyjściowe Dokumentację projektową opracowano na podstawie następujących materiałów wyjściowych: podkład ze Starostwa Powiatu Warszawskiego Zachodniego, Ośrodek Dokumentacji Geodezyjnej i Kartograficznej Ożarów Mazowiecki Miejscowy Plan Zagospodarowania Przestrzennego - Uchwała nr 453/06 Rady Miejskiej w Ożarowie Mazowieckim z dnia 12 września 2006r do załącznika nr Cel i zakres opracowania Celem opracowania jest wykonanie dokumentacji technicznej budowlano wykonawczej dla zadania pn. Zagospodarowanie terenu skateparkiem przy GOSiR w Ożarowie Mazowieckim z uwzględnieniem aktualnych potrzeb oraz przemian budowlanych, które warunkują zapotrzebowanie młodzieży. Dla potrzeb projektu budowlano - wykonawczego sporządzono projekt zagospodarowania terenu zgodnie z wymaganiami Rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120, poz. 1133, rozdz. 3 z 2003 r.). Projekt zagospodarowania terenu, a także projekt techniczny budowlano - wykonawczy obejmujący wyłącznie teren przeznaczony na skatepark na działce nr 378/6, określając poszczególne cechy danego obiektu budowlanego, takie jak: przeznaczenie, sposób użytkowania, usytuowanie, rozmiary, sposób i zakres oddziaływania na otoczenie, złożoność rozwiązań technicznych, rodzaj i specyfikę obiektu budowlanego. Ponad to, projekt zagospodarowania oraz uporządkowanie terenu boiska spełnia wymagania: Ustawy z dnia Prawo Budowlane ( Dz. U. z 2006r Nr 156, poz z późn. zm. ) Dz. U nr 6 poz. 69 Rozporządzenie Ministra Edukacji Narodowej i Sportu z dnia 31 grudnia 2002 w sprawie bezpieczeństwa i higieny w publicznych i niepublicznych szkołach i placówkach Ustawy z dnia Prawo ochrony środowiska ( Dz. U. z 2006r Nr 902 z późn. zm. ) 2

3 Ustawy z dnia o ochronie przyrody ( Dz. U. z 2004r Nr 92, z późn. zm. ) Rozporządzenie Ministra Infrastruktury z dnia w sprawie informacji dotyczących bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia ( Dz. U. z 2003r Nr 120, poz ) Unii Europejskiej w zakresie przyjmowanych parametrów technicznych Zasad dotyczących likwidacji barier architektonicznych i kompleksowego rozwiązywania problemów komunikacji osób niepełnosprawnych 4. Zakres zamierzenia budowlanego Zamierzenie budowlane dotyczy budowy skateparku w Ożarowie Mazowieckim na podstawie projektu technicznego budowlano - wykonawczego, mając na celu zwiększenie walorów funkcjonalno-użytkowych terenu poprzez urozmaicenie i uatrakcyjnienie miejsc sportu młodzieży. Zakres prac projektowych obejmuje: projekt zagospodarowania wydzielonego terenu o powierzchni 384,00 m 2 obiektem użytkowymi na działce 378/6 obręb Ożarów Mazowiecki o powierzchni całkowitej 3,22ha przy Gminnym Ośrodku Sportu i Rekreacji w Ożarowie Mazowieckim, ul. Szkolna 2A w Ożarowie Mazowieckim pod trwałym zarządem GOSiR lokalizacji budowy skateparku o nawierzchni betonowej. 5. Kolejność realizacji obiektów Zamierzenie budowlane zostanie zrealizowane w ciągu jednego etapu inwestycyjnego. Proces wykonania prac zgodnych z opracowywanym planem zagospodarowania terenu wymaga zachowania odpowiedniej kolejności np. pierwsze prace to korytowanie, następnie należy wykonać prace związane z przygotowanie nawierzchni betonowej oraz posadowieniem zaprojektowanych urządzeń, w których znajdują się szczegółowe rozwiązania: skatepark renowacja terenów zieleni po wykonanej Inwestycji 3

4 ZAŁĄCZNIK NR 1 4

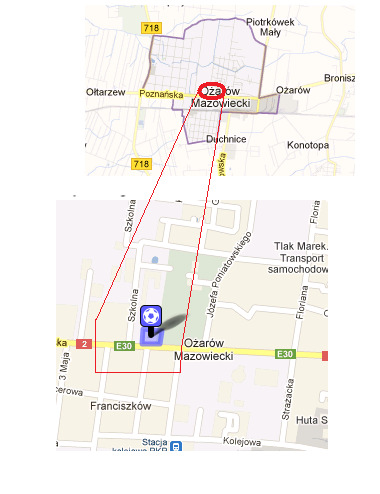

5 PLAN SYTUACYJNY MIASTA 5

6 II. ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU 1. Komunikacja Przewidziany do zagospodarowania obszar znajduje się na terenie GOSiR w Ożarowie Mazowieckim w północnej części miasta przy ul. Kolejowej z przylegającym chodnikiem. 2. Prawo własności terenu Zagospodarowanie terenu objętego pracami projektowymi charakteryzuje wypis z rejestru gruntów (zał. 3): TABELA NR 1 Lp 1. Nr ob. Nr ark. działki 378/6 KW Księga wieczysta Ch. Udz Właściciel/ władający 1/1 Gmina Ożarów Mazowiecki Ożarów Mazowiecki WŁ Pow. ha 3,22 ZT 1/1 GOSiR Ożarów Mazowiecki ul. Kolejowa, Ożarów Mazowiecki Razem 3,22 Powierzchnia działki na której jest przewidziana inwestycja wg wypisu z rejestru gruntów wynosi 3,22 ha. Właścicielem działki jest Gmina Ożarów Mazowiecki, natomiast Trwałym Zarządcą jest GOSiR Ożarów Mazowiecki ul. Szkolna, Ożarów Mazowiecki. 3. Inwentaryzacja uzbrojenia terenu W wyniku przeprowadzonego wywiadu branżowego w zakresie urządzeń podziemnych znajdujących się na terenie opracowania stwierdzono obecność sieci elektrycznej oraz wodociągowej, których gestorami są: 3.1.W zakresie sieci wodociągowej i kanalizacji podlega pod: Energetyka Ożarów Mazowiecki ul. Poznańska 129/ Ożarów Mazowiecki tel W zakresie sieci energetycznej: PGE Dystrybucja S. A. z siedzibą w Lublinie ul. Garbarska 21A, Lublin ODDZIAŁ WARSZAWA ul. Marsa 95, Warszawa Adres do korespondencji PGE Dystrybucja S. A. Oddział w Warszawie Rejon Energetyczny Pruszków ul. Waryńskiego 4/6, Pruszków 6

7 Istniejąca na terenie działki nr 378/6 infrastruktura techniczna dotyczy wyłącznie przyłączy wewnętrznych inwestora. 4. Drzewostan Wizja lokalna terenu wykazała grupę drzew w południowej części terenu objętego niniejszym opracowaniem. Planowana inwestycja nie koliduje z drzewostanem. 5. Powierzchnie zagospodarowania działek Dla potrzeb zrealizowania obiektów objętych projektem budowlanym wydzielono powierzchnię Skatepark 384,00 m 2. 7

8 III. PROJEKTOWANE ZAGOSPODAROWANIE TERENU 1. Założenia do zagospodarowania terenu szkolnego Teren przewidziany do zagospodarowania znajduje się na terenie władanym przez GOSiR w Ożarowie Mazowieckim przy ul. Szkolnej. Instytucja w/w przewiduje wykorzystywanie tegoż terenu przez młodzież poprzez utworzenie skateparku o nawierzchni betonowej z obrzeżem. 2. Projekt zieleni Zakres opracowania nie obejmuje projektu zieleni. Wykonawca jest zobowiązany doprowadzić teren wokół Inwestycji do pierwotnego stanu. Projekt zagospodarowania terenu uwzględnia zagospodarowania 2 obiektami : skatepark oraz chodnik, zlokalizowanymi na planie zagospodarowania terenu w skali 1: 500, tj. na załączniku. 3. Projektowane obiekty Projekt zagospodarowania terenu nie przewiduje zmian przestrzennych. Głównym wyznacznikiem są istniejące wokół planowanej Inwestycji obiekty użytkowe. Obecny układ ciągu spacerowego pozostaje w stanie nienaruszonym. Projektuje się posadowienie skateparku składającego się z 6 urządzeń Skatepark Projektuje się nawierzchnię betonową w południowej części GOSiR na której zostaną posadowienia urządzenia Skatepark Skatepark Na wyznaczonym terenie o wymiarach 24 x 16 m projektuje się posadowienie 6 urządzeń, Grindbox i Minirampa H100 będą połączone w 1 urządzenie. przeznaczonych do jazdy na deskorolkach. Nawierzchnia - beton TABELA NR 3 8

9 Funbox piramida 3 Opis urządzenia: Funbox jest elementem z większą lub mniejszą ilością dodatków takich jak spady, poręcze, wybicia, grindboxy, schody. Może być w dowolny sposób rozbudowywany, co daje możliwość wykonywania nowych ewolucji i trików. Ilość urządzeń 1 sztuka Wymiary: 600x360x60 Strefa bezpieczeństwa: 760x1600x60 Inne wymiary elementów: 720x420x Grindbox 7 Opis urządzenia: Grindboxy i poręcze służą do zabawy i nauki nowych trików. Są zazwyczaj elementami wolnostojącymi, które uzupełniają płytę skateparku lub stanowią urozmaicenie funboxów, banków czy platform. Ilość urządzeń 1 sztuka Wymiary: 243x121x30/45 Strefa bezpieczeństwa: 521x1243 9

10 Grindbox 8 Projekt zagospodarowania terenu dla zadania pn.: Opis urządzenia: Grindbox służy do zabawy i nauki nowych trików, jest zazwyczaj elementem wolnostojącym, który uzupełnia płytę skateparku lub stanowią urozmaicenie funboxów, banków czy platform. To urządzenie jest połączone z Minirampą H100 Ilość urządzeń 1 sztuka Wymiary: 243x121x20/34/48 Strefa bezpieczeństwa: 521x Quarter pipe Opis urządzenia: Banki i quartery służą do rozpędzania się na środkowe przeszkody skateparku (funboxy, grindboxy, poręcze), są też elementami, na których wykonuje się różnego rodzaju ewolucje. Urządzenia te można łączyć, tworząc ścianę, dodatkowo wzbogacając ją o poręcze, grindboxy, schody, dzięki czemu skatepark staje się dużo ciekawszym miejscem. Banki i quartery mogą również stanowić elementy składowe platform. Ilość urządzeń 1 sztuka Wymiary: 320x244x150 Strefa bezpieczeństwa: 644x830 10

11 Poręcz łamana Projekt zagospodarowania terenu dla zadania pn.: Opis urządzenia: Poręcze są elementami, które służą do zabawy i nauki nowych trików. Są elementami wolnostojącymi, które uzupełniają płytę skateparku lub stanowią urozmaicenie funboxów, banków czy platform. Ilość urządzeń 1 sztuka Wymiary: 500x8x30/55 Strefa bezpieczeństwa: 400x Minirampa H100 Opis urządzenia: Minirampa różni się tym od dużej rampy, że jej promień nigdy nie dochodzi do pionu, przez co mogą na niej jeździć zarówno początkujący jak i zaawansowani zawodnicy. Jest elementem, na którym mogą jeździć deskarze, rolkowcy i BMX-owcy. Dobrze rozbudowana i zróżnicowana minirampa, ze względu na swoją uniwersalność, może czasem zastąpić mały skatepark. Kolejnym atutem jest to, że pod element nie trzeba specjalnie przygotowanej nawierzchni (np. nie jest konieczne wylewanie asfaltu). Minirampa może stanąć dosłownie wszędzie wystarczy równy plac o odpowiednio dużych wymiarach. To urządzenie jest połączone z Grindbox 8 Ilość urządzeń 1 sztuka Wymiary: 792x488x100 Strefa bezpieczeństwa: 644x792 11

12 Wymagania dot. urządzeń: Wszystkie sklejki użyte do produkcji muszą być laminowane. Zaoferowane urządzenia oparte o konstrukcję ze sklejki ciemnej laminowanej i wodoodpornej 18 mm i drewna impregnowanego o odpowiedniej wytrzymałości. Boczne panele wykonane ze sklejki ciemnej laminowanej i wodoodpornej 18 mm, powinny mieć system wentylacji umożliwiający swobodny przepływ powietrza przez element. Elementy wykonane z modułów nie większych niż 1220 mm, połączonych tak by tworzyć element. Wszystkie płyty sklejki wycinane za pomocą maszyn numerycznych CNC. Dopuszcza się zastosowanie elementów z tworzywa sztucznego. Moduły należy mocować przy pomocy śrub, śruby nie mogą wystawać ponad płaszczyznę montowanego elementu. Element jezdny wykonany ze sklejki wodoodpornej ciemnej laminowanej wzmocnionej 18mm, na elementach łukowych ze sklejki wodoodpornej ciemnej laminowanej 9mm i 6mm (przy elementach Quarter pipe o wys. 100 cm, Roll-in, Bowl) lub 9mm. Wszelkie elementy zabezpieczające krawędzie oraz copingi i barierki wykonać ze stali galwanizowanej lub nierdzewnej. Wszystkie załamania na bankach i funboxach należy zabezpieczyć blachą gr. min. 3 mm. Blachy na zjazdach montowane pod kątem mniejszym niż 15 stopni, szerokość minimalna 30 cm, grubość blachy ocynkowanej min. 3 mm. Barierki ochronne wykonane ze stali ocynkowanej. Minimalny promień quarterów i ramp 190 cm. Urządzenia muszą być odizolowane od podłoża za pomocą podstawek. Dopuszcza się zmianę wymiarów długości urządzeń o 6%. Wykonawca udzieli co najmniej trzyletniej gwarancji na konstrukcję urządzeń i elementy metalowe oraz co najmniej rocznej na elementy jezdne. Urządzenia muszą być wykonane według normy PN-EN Powierzchnia zajmowana przez urządzenia to 53,69 m 2 Powierzchnia betonowa przeznaczona pod skatepark wynosi 384,00 m 2. 12

13 3.2.2 Nawierzchnia betonowa Projekt przewiduje nawierzchnię betonowa pod urządzenia skateparku. W tym celu należy wykorytowć teren, następnie należy położyć podbudowę i na koniec warstwa wyrównawczą betonu. Całkowita powierzchnia terenu wynosi 384,00 m Projektowane ukształtowanie terenu parku Rzeźba terenu objętego projektem mieści się w przedziale rzędnych od 100,05 m n.p.m. do 100,37 m n.p.m. Po uwzględnieniu powyższych kryteriów nawierzchnię skateparku uformowano na rzędnej 100,5 m n.p.m. Rzędna z nachyleniem uwzględnia spływ wody w naturalnym kierunku istniejącego ukształtowania terenu. 5. Powierzchnie części zagospodarowania terenu F cał = m² Poniższa tabela przedstawia powierzchnie obiektów na poszczególnych działkach. TABELA NR 4 Lp. Nr działki Nr obiektu Obiekt Powierzchnia m 2 Ogółem m 2 1 Obiekty projektowane 2 1 Skatepark 384,00 378/6 3 RAZEM W ogólnym rozrachunku powierzchni udział ogólny poszczególnych elementów zabudowy terenu przedstawia się następująco: obiekty sportowe ( skatepark) 384,00 m² 11,9% IV. Ochrona terenu według planu zagospodarowania przestrzennego Miasto Ożarów Mazowiecki posiada Miejscowego Planu Zagospodarowania Przestrzennego wg załącznika nr 1 do Uchwały nr 453/06 Rady Miejskiej w Ożarowie Mazowieckim z dnia 12 września 2006r.Inwestycja planowana jest wg MPZP na terenie przeznaczonym na cele sportu i rekreacji wg oznaczenia 1US V. Zagrożenia dla środowiska, higieny i zdrowia użytkowników Nie występują istotne zagrożenia dla środowiska, gdyż w rejonie nie ma żadnego wpływu eksploatacji górniczej na teren zamierzenia budowlanego. Ponadto nie występują tereny leśne, na które inwestycja mogłaby mieć negatywny wpływ. Projektowane obiekty nie wpłynie również na zmianę poziomu wód w terenie. Nowa aranżacja wokół boiska wielofunkcyjnego, jako terenu oczyszczonego i bezpiecznego wpłynie korzystnie na higienę i bezpieczeństwo użytkowników spełniając dodatkowo funkcję relaksującą. 13

14 VI. Inne dane wynikające ze specyfiki robót budowlanych Objęty projektem zagospodarowania teren jest położony poza granicami morfologicznymi ujęcia miejskiego. Roboty budowlane związane z wykonaniem obiektów ograniczą się do zanieczyszczenia powietrza i wód produktami ropopochodnymi z tymczasowych miejsc postojowych samochodów podczas realizacji inwestycji. Opracowała: Katarzyna Kalińska czerwiec
