POLSKI. W skład zestawu głośnikowego kina domowego typu Sound Bar HT-SB602, wchodzi HT-SB602 (zestaw Sound Bar) i CP-SW602 (aktywny subwoofer).

Transkrypt

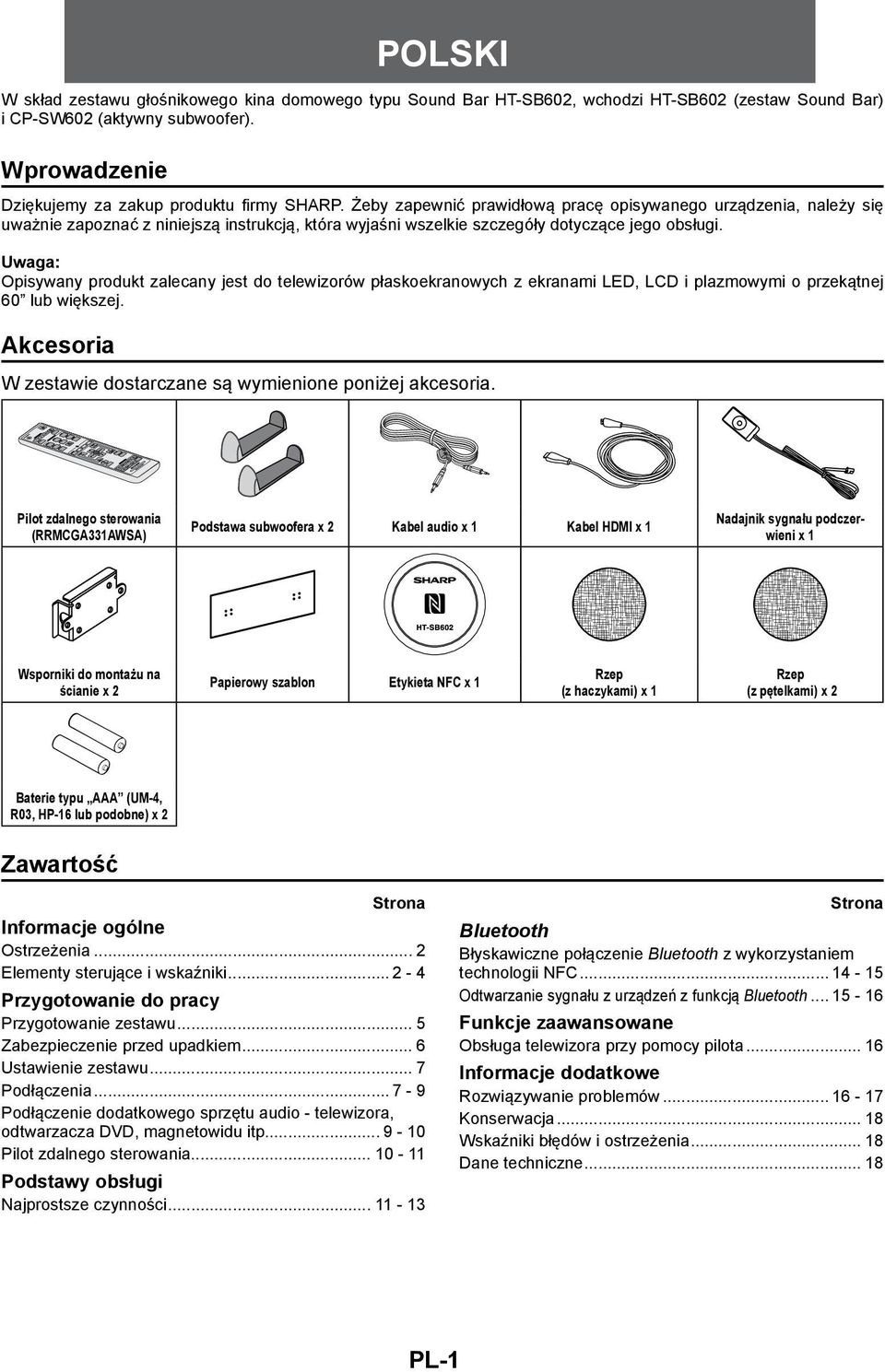

1 POLSKI W skład zestawu głośnikowego kina domowego typu Sound Bar HT-SB602, wchodzi HT-SB602 (zestaw Sound Bar) i CP-SW602 (aktywny subwoofer). Wprowadzenie Dziękujemy za zakup produktu firmy SHARP. Żeby zapewnić prawidłową pracę opisywanego urządzenia, należy się uważnie zapoznać z niniejszą instrukcją, która wyjaśni wszelkie szczegóły dotyczące jego obsługi. Opisywany produkt zalecany jest do telewizorów płaskoekranowych z ekranami LED, LCD i plazmowymi o przekątnej 60 lub większej. Akcesoria W zestawie dostarczane są wymienione poniżej akcesoria. Pilot zdalnego sterowania (RRMCGA331AWSA) Podstawa subwoofera x 2 Kabel audio x 1 Kabel HDMI x 1 Nadajnik sygnału podczerwieni x 1 Wsporniki do montażu na ścianie x 2 Papierowy szablon Etykieta NFC x 1 Rzep (z haczykami) x 1 Rzep (z pętelkami) x 2 Baterie typu AAA (UM-4, R03, HP-16 lub podobne) x 2 Zawartość Strona Informacje ogólne Ostrzeżenia... 2 Elementy sterujące i wskaźniki Przygotowanie do pracy Przygotowanie zestawu... 5 Zabezpieczenie przed upadkiem... 6 Ustawienie zestawu... 7 Podłączenia Podłączenie dodatkowego sprzętu audio - telewizora, odtwarzacza DVD, magnetowidu itp Pilot zdalnego sterowania Podstawy obsługi Najprostsze czynności Strona Bluetooth Błyskawiczne połączenie Bluetooth z wykorzystaniem technologii NFC Odtwarzanie sygnału z urządzeń z funkcją Bluetooth Funkcje zaawansowane Obsługa telewizora przy pomocy pilota Informacje dodatkowe Rozwiązywanie problemów Konserwacja Wskaźniki błędów i ostrzeżenia Dane techniczne PL-1

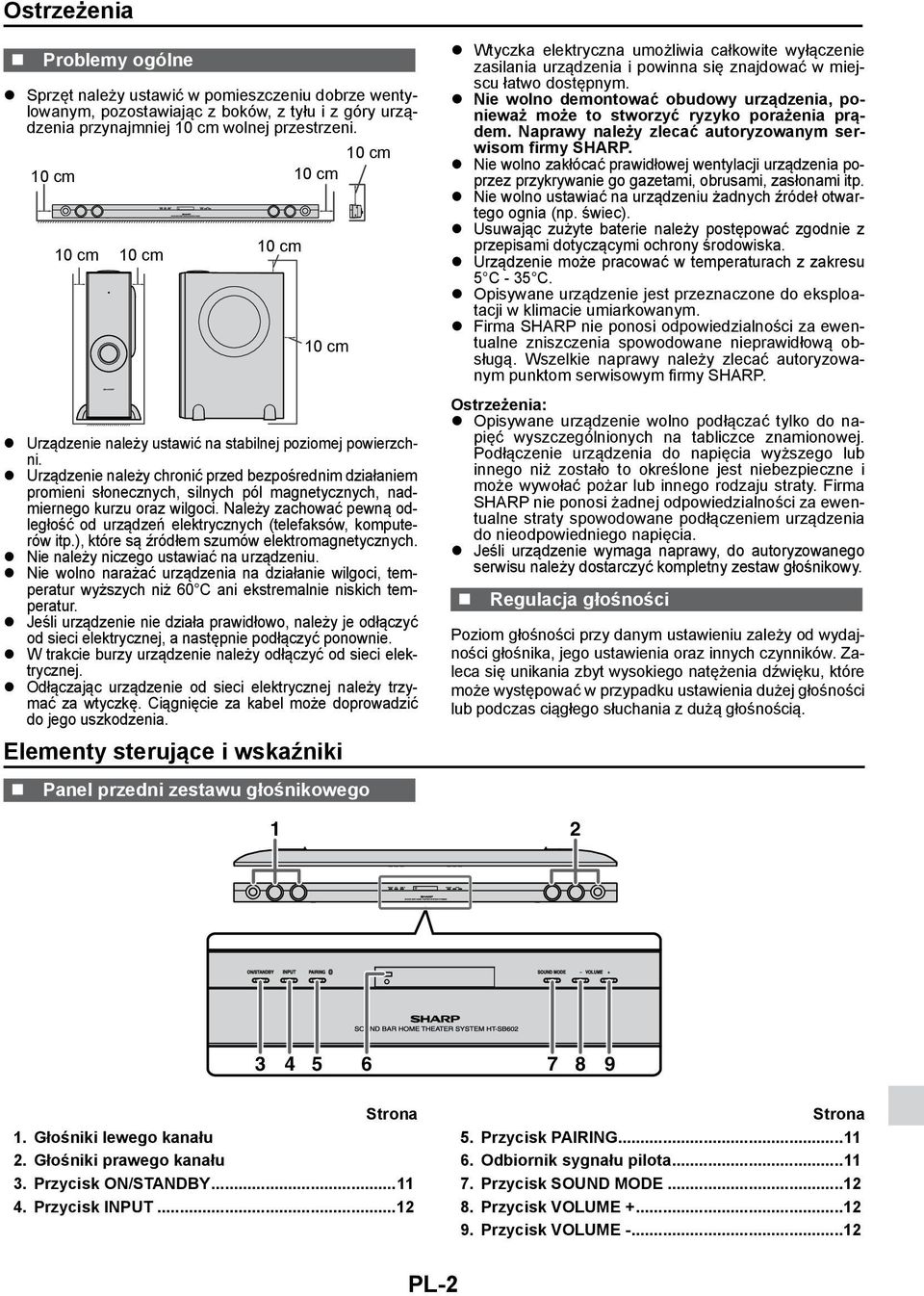

2 Ostrzeżenia Problemy ogólne z Sprzęt należy ustawić w pomieszczeniu dobrze wentylowanym, pozostawiając z boków, z tyłu i z góry urządzenia przynajmniej 10 cm wolnej przestrzeni. 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm z Urządzenie należy ustawić na stabilnej poziomej powierzchni. z Urządzenie należy chronić przed bezpośrednim działaniem promieni słonecznych, silnych pól magnetycznych, nadmiernego kurzu oraz wilgoci. Należy zachować pewną odległość od urządzeń elektrycznych (telefaksów, komputerów itp.), które są źródłem szumów elektromagnetycznych. z Nie należy niczego ustawiać na urządzeniu. z Nie wolno narażać urządzenia na działanie wilgoci, temperatur wyższych niż 60 C ani ekstremalnie niskich temperatur. z Jeśli urządzenie nie działa prawidłowo, należy je odłączyć od sieci elektrycznej, a następnie podłączyć ponownie. z W trakcie burzy urządzenie należy odłączyć od sieci elektrycznej. z Odłączając urządzenie od sieci elektrycznej należy trzymać za wtyczkę. Ciągnięcie za kabel może doprowadzić do jego uszkodzenia. Elementy sterujące i wskaźniki Panel przedni zestawu głośnikowego 1 z Wtyczka elektryczna umożliwia całkowite wyłączenie zasilania urządzenia i powinna się znajdować w miejscu łatwo dostępnym. z Nie wolno demontować obudowy urządzenia, ponieważ może to stworzyć ryzyko porażenia prądem. Naprawy należy zlecać autoryzowanym serwisom firmy SHARP. z Nie wolno zakłócać prawidłowej wentylacji urządzenia poprzez przykrywanie go gazetami, obrusami, zasłonami itp. z Nie wolno ustawiać na urządzeniu żadnych źródeł otwartego ognia (np. świec). z Usuwając zużyte baterie należy postępować zgodnie z przepisami dotyczącymi ochrony środowiska. z Urządzenie może pracować w temperaturach z zakresu 5 C - 35 C. z Opisywane urządzenie jest przeznaczone do eksploatacji w klimacie umiarkowanym. z Firma SHARP nie ponosi odpowiedzialności za ewentualne zniszczenia spowodowane nieprawidłową obsługą. Wszelkie naprawy należy zlecać autoryzowanym punktom serwisowym firmy SHARP. Ostrzeżenia: z Opisywane urządzenie wolno podłączać tylko do napięć wyszczególnionych na tabliczce znamionowej. Podłączenie urządzenia do napięcia wyższego lub innego niż zostało to określone jest niebezpieczne i może wywołać pożar lub innego rodzaju straty. Firma SHARP nie ponosi żadnej odpowiedzialności za ewentualne straty spowodowane podłączeniem urządzenia do nieodpowiedniego napięcia. z Jeśli urządzenie wymaga naprawy, do autoryzowanego serwisu należy dostarczyć kompletny zestaw głośnikowy. Regulacja głośności Poziom głośności przy danym ustawieniu zależy od wydajności głośnika, jego ustawienia oraz innych czynników. Zaleca się unikania zbyt wysokiego natężenia dźwięku, które może występować w przypadku ustawienia dużej głośności lub podczas ciągłego słuchania z dużą głośnością Strona 1. Głośniki lewego kanału 2. Głośniki prawego kanału 3. Przycisk ON/STANDBY Przycisk INPUT...12 Strona 5. Przycisk PAIRING Odbiornik sygnału pilota Przycisk SOUND MODE Przycisk VOLUME Przycisk VOLUME PL-2

3 Elementy sterujące i wskaźniki (ciąg dalszy) Wyświetlacz 1 2 DIGITAL DIGITAL 3 Subwoofer WIDOK Z PRZODU WIDOK OD TYŁU Strona 1. Wskaźnik sygnału Dolby Digital Wskaźnik sygnału DTS Wskaźnik MUTING Strona 1. Obszar wykrywania NFC Wskaźnik POWER/PAIRING Kanał rezonansowy tonów niskich 4. Głośnik niskotonowy 5. Przycisk SW LINK (Subwoofer Link) Kabel zasilający Panel tylny zestawu głośnikowego Strona 1. Gniazdo wyjściowe IR OUT Gniazdo wyjściowe HDMI OUT (TV ARC)...8, 9 3. Gniazdo wejściowe HDMI IN 1...8, 9 4. Gniazdo wejściowe HDMI IN 2...8, 9 5. Gniazdo wejściowe OPTICAL IN Gniazdo wejściowe AUDIO IN Kabel zasilający...7 PL-3

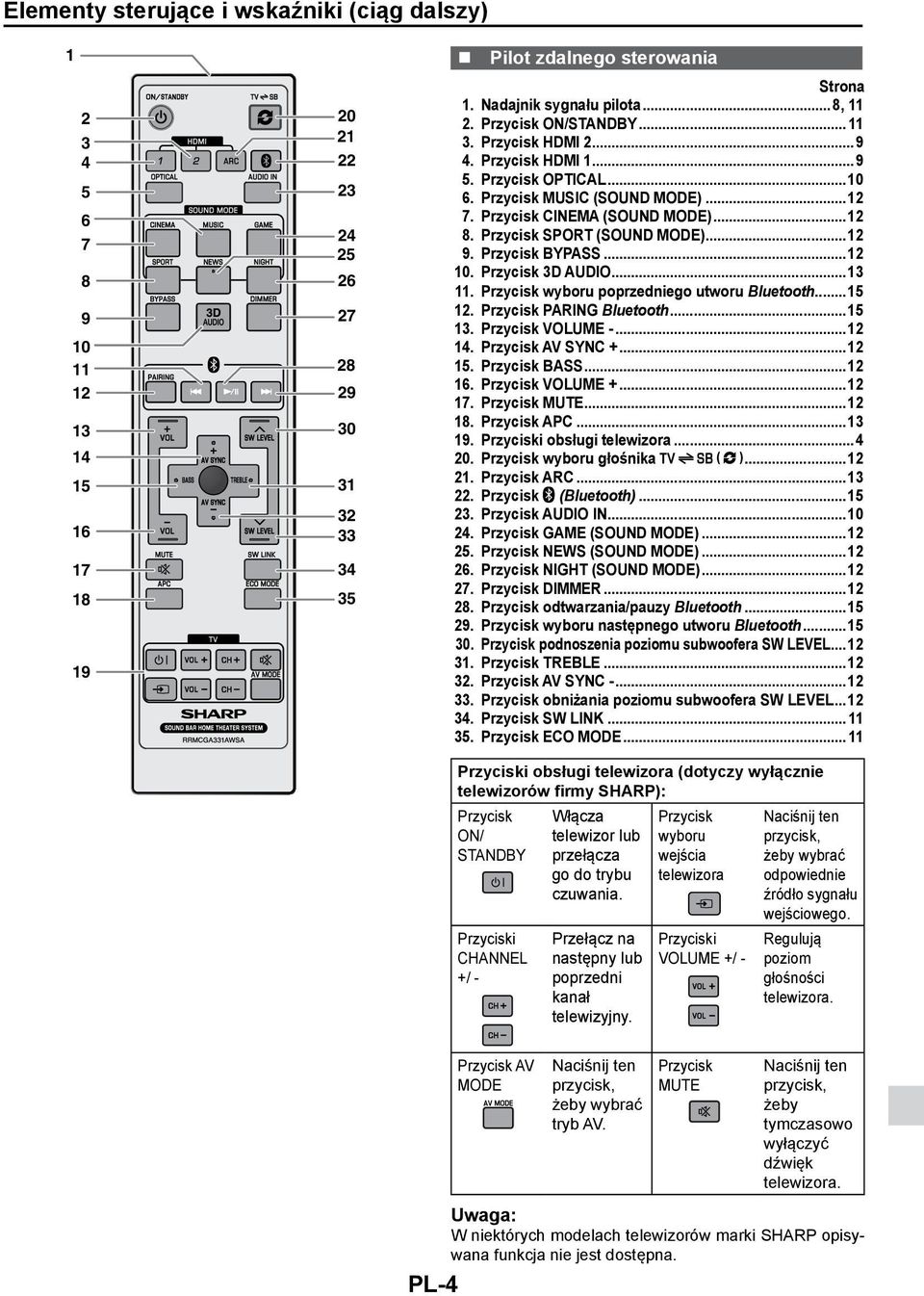

4 Elementy sterujące i wskaźniki (ciąg dalszy) Pilot zdalnego sterowania Strona 1. Nadajnik sygnału pilota... 8, Przycisk ON/STANDBY Przycisk HDMI Przycisk HDMI Przycisk OPTICAL Przycisk MUSIC (SOUND MODE) Przycisk CINEMA (SOUND MODE) Przycisk SPORT (SOUND MODE) Przycisk BYPASS Przycisk 3D AUDIO Przycisk wyboru poprzedniego utworu Bluetooth Przycisk PARING Bluetooth Przycisk VOLUME Przycisk AV SYNC Przycisk BASS Przycisk VOLUME Przycisk MUTE Przycisk APC Przyciski obsługi telewizora Przycisk wyboru głośnika ( ) Przycisk ARC Przycisk (Bluetooth) Przycisk AUDIO IN Przycisk GAME (SOUND MODE) Przycisk NEWS (SOUND MODE) Przycisk NIGHT (SOUND MODE) Przycisk DIMMER Przycisk odtwarzania/pauzy Bluetooth Przycisk wyboru następnego utworu Bluetooth Przycisk podnoszenia poziomu subwoofera SW LEVEL Przycisk TREBLE Przycisk AV SYNC Przycisk obniżania poziomu subwoofera SW LEVEL Przycisk SW LINK Przycisk ECO MODE Przyciski obsługi telewizora (dotyczy wyłącznie telewizorów firmy SHARP): Przycisk ON/ STANDBY Przyciski CHANNEL +/ - Włącza telewizor lub przełącza go do trybu czuwania. Przełącz na następny lub poprzedni kanał telewizyjny. Przycisk wyboru wejścia telewizora Przyciski VOLUME +/ - Naciśnij ten przycisk, żeby wybrać odpowiednie źródło sygnału wejściowego. Regulują poziom głośności telewizora. PL-4 Przycisk AV MODE Naciśnij ten przycisk, żeby wybrać tryb AV. Przycisk MUTE Naciśnij ten przycisk, żeby tymczasowo wyłączyć dźwięk telewizora. W niektórych modelach telewizorów marki SHARP opisywana funkcja nie jest dostępna.

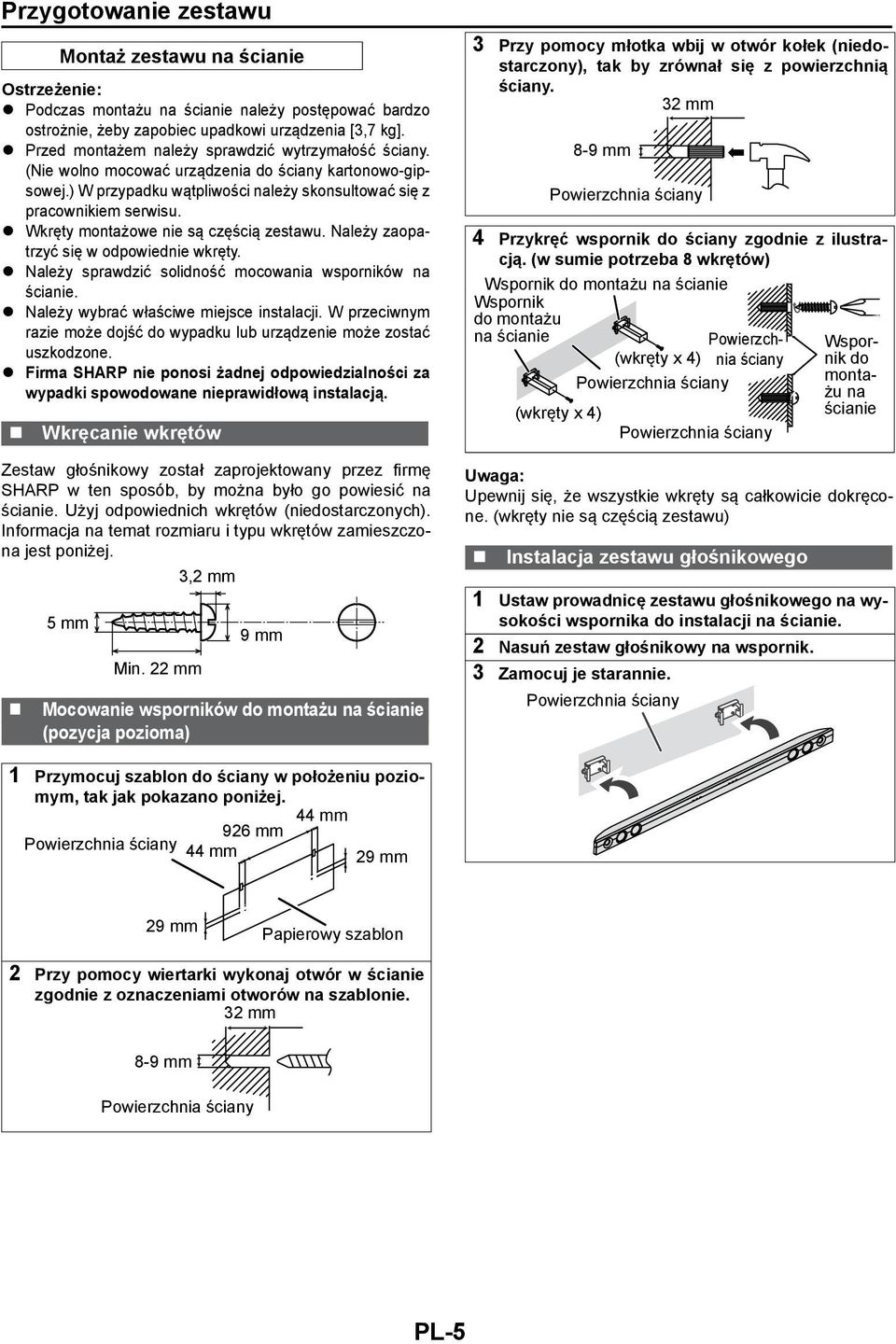

5 Przygotowanie zestawu Montaż zestawu na ścianie Ostrzeżenie: z Podczas montażu na ścianie należy postępować bardzo ostrożnie, żeby zapobiec upadkowi urządzenia [3,7 kg]. z Przed montażem należy sprawdzić wytrzymałość ściany. (Nie wolno mocować urządzenia do ściany kartonowo-gipsowej.) W przypadku wątpliwości należy skonsultować się z pracownikiem serwisu. z Wkręty montażowe nie są częścią zestawu. Należy zaopatrzyć się w odpowiednie wkręty. z Należy sprawdzić solidność mocowania wsporników na ścianie. z Należy wybrać właściwe miejsce instalacji. W przeciwnym razie może dojść do wypadku lub urządzenie może zostać uszkodzone. z Firma SHARP nie ponosi żadnej odpowiedzialności za wypadki spowodowane nieprawidłową instalacją. Wkręcanie wkrętów Zestaw głośnikowy został zaprojektowany przez firmę SHARP w ten sposób, by można było go powiesić na ścianie. Użyj odpowiednich wkrętów (niedostarczonych). Informacja na temat rozmiaru i typu wkrętów zamieszczona jest poniżej. 3,2 mm 5 mm Min. 22 mm 9 mm Mocowanie wsporników do montażu na ścianie (pozycja pozioma) 3 Przy pomocy młotka wbij w otwór kołek (niedostarczony), tak by zrównał się z powierzchnią ściany. 32 mm 8-9 mm Powierzchnia ściany 4 Przykręć wspornik do ściany zgodnie z ilustracją. (w sumie potrzeba 8 wkrętów) Wspornik do montażu na ścianie Wspornik do montażu na ścianie Powierzchnia ściany (wkręty x 4) Powierzchnia ściany (wkręty x 4) Powierzchnia ściany Wspornik do montażu na ścianie Upewnij się, że wszystkie wkręty są całkowicie dokręcone. (wkręty nie są częścią zestawu) Instalacja zestawu głośnikowego 1 Ustaw prowadnicę zestawu głośnikowego na wysokości wspornika do instalacji na ścianie. 2 Nasuń zestaw głośnikowy na wspornik. 3 Zamocuj je starannie. Powierzchnia ściany 1 Przymocuj szablon do ściany w położeniu poziomym, tak jak pokazano poniżej. 44 mm 926 mm Powierzchnia ściany 44 mm 29 mm 29 mm Papierowy szablon 2 Przy pomocy wiertarki wykonaj otwór w ścianie zgodnie z oznaczeniami otworów na szablonie. 32 mm 8-9 mm Powierzchnia ściany PL-5

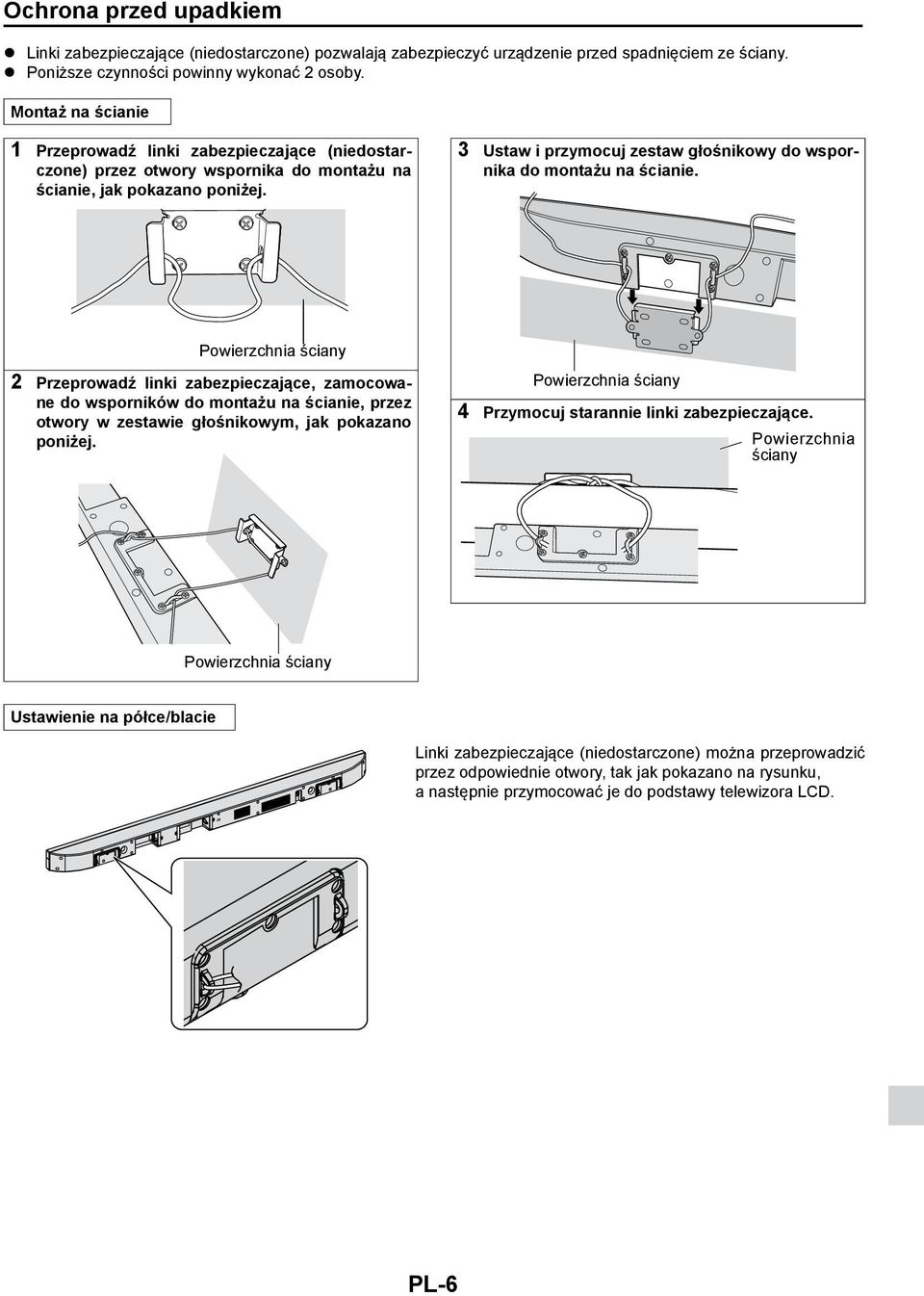

6 Ochrona przed upadkiem z Linki zabezpieczające (niedostarczone) pozwalają zabezpieczyć urządzenie przed spadnięciem ze ściany. z Poniższe czynności powinny wykonać 2 osoby. Montaż na ścianie 1 Przeprowadź linki zabezpieczające (niedostarczone) przez otwory wspornika do montażu na ścianie, jak pokazano poniżej. 3 Ustaw i przymocuj zestaw głośnikowy do wspornika do montażu na ścianie. Powierzchnia ściany 2 Przeprowadź linki zabezpieczające, zamocowane do wsporników do montażu na ścianie, przez otwory w zestawie głośnikowym, jak pokazano poniżej. Powierzchnia ściany 4 Przymocuj starannie linki zabezpieczające. Powierzchnia ściany Powierzchnia ściany Ustawienie na półce/blacie Linki zabezpieczające (niedostarczone) można przeprowadzić przez odpowiednie otwory, tak jak pokazano na rysunku, a następnie przymocować je do podstawy telewizora LCD. PL-6

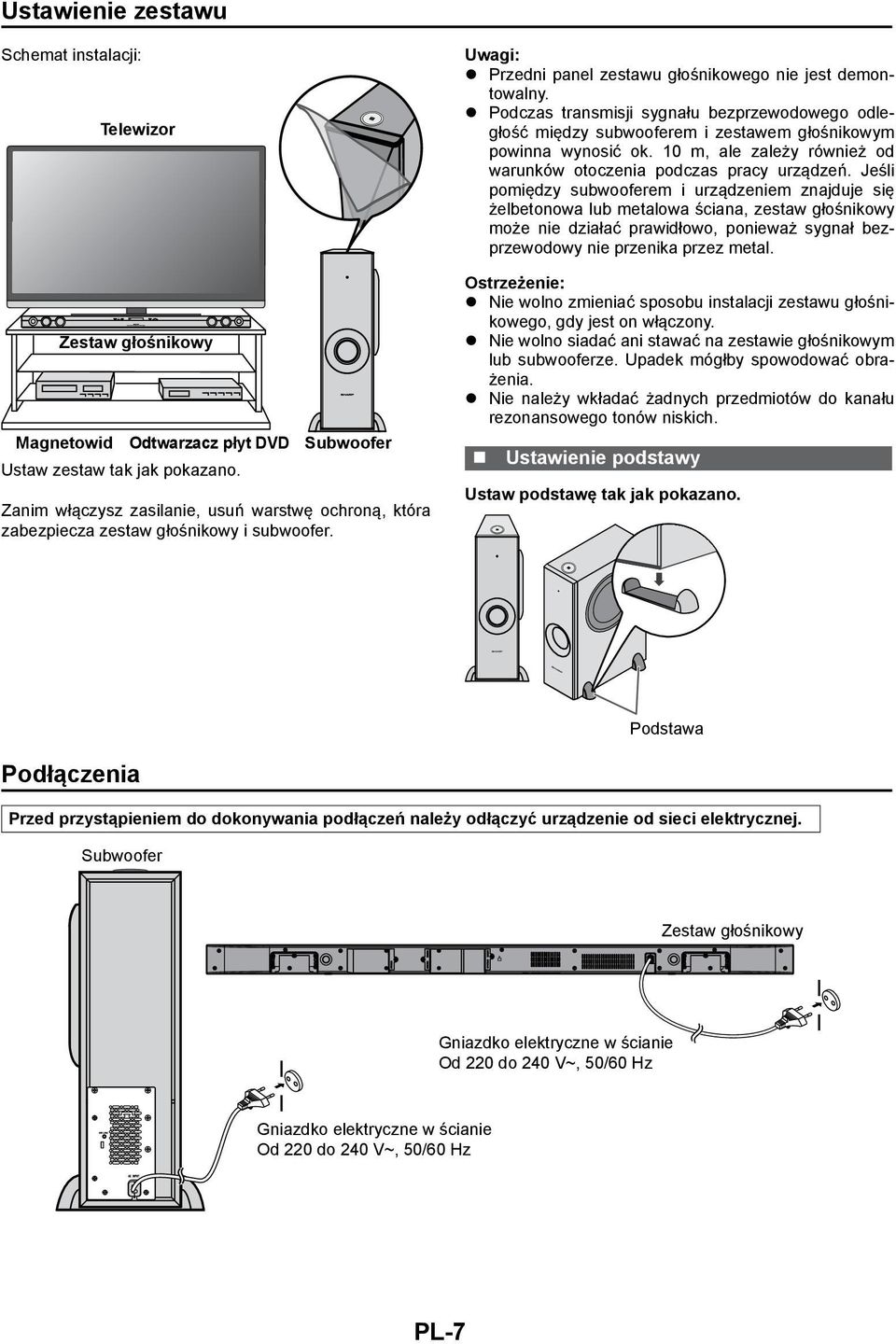

7 Ustawienie zestawu Schemat instalacji: Telewizor Zestaw głośnikowy Magnetowid Odtwarzacz płyt DVD Subwoofer Ustaw zestaw tak jak pokazano. Zanim włączysz zasilanie, usuń warstwę ochroną, która zabezpiecza zestaw głośnikowy i subwoofer. z Przedni panel zestawu głośnikowego nie jest demontowalny. z Podczas transmisji sygnału bezprzewodowego odległość między subwooferem i zestawem głośnikowym powinna wynosić ok. 10 m, ale zależy również od warunków otoczenia podczas pracy urządzeń. Jeśli pomiędzy subwooferem i urządzeniem znajduje się żelbetonowa lub metalowa ściana, zestaw głośnikowy może nie działać prawidłowo, ponieważ sygnał bezprzewodowy nie przenika przez metal. Ostrzeżenie: z Nie wolno zmieniać sposobu instalacji zestawu głośnikowego, gdy jest on włączony. z Nie wolno siadać ani stawać na zestawie głośnikowym lub subwooferze. Upadek mógłby spowodować obrażenia. z Nie należy wkładać żadnych przedmiotów do kanału rezonansowego tonów niskich. Ustawienie podstawy Ustaw podstawę tak jak pokazano. Podstawa Podłączenia Przed przystąpieniem do dokonywania podłączeń należy odłączyć urządzenie od sieci elektrycznej. Subwoofer Zestaw głośnikowy Gniazdko elektryczne w ścianie Od 220 do 240 V~, 50/60 Hz Gniazdko elektryczne w ścianie Od 220 do 240 V~, 50/60 Hz PL-7

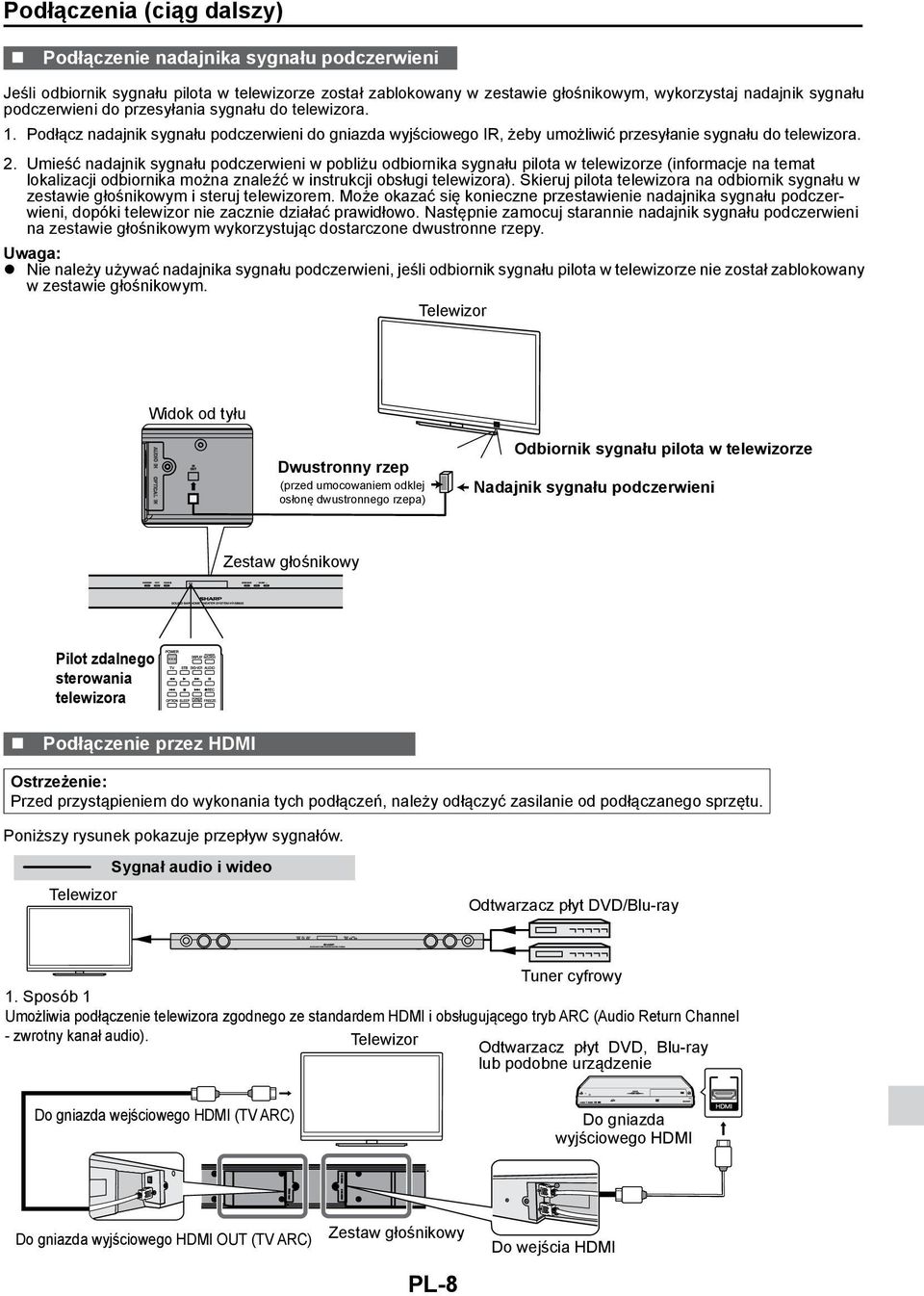

8 Podłączenia (ciąg dalszy) Podłączenie nadajnika sygnału podczerwieni Jeśli odbiornik sygnału pilota w telewizorze został zablokowany w zestawie głośnikowym, wykorzystaj nadajnik sygnału podczerwieni do przesyłania sygnału do telewizora. 1. Podłącz nadajnik sygnału podczerwieni do gniazda wyjściowego IR, żeby umożliwić przesyłanie sygnału do telewizora. 2. Umieść nadajnik sygnału podczerwieni w pobliżu odbiornika sygnału pilota w telewizorze (informacje na temat lokalizacji odbiornika można znaleźć w instrukcji obsługi telewizora). Skieruj pilota telewizora na odbiornik sygnału w zestawie głośnikowym i steruj telewizorem. Może okazać się konieczne przestawienie nadajnika sygnału podczerwieni, dopóki telewizor nie zacznie działać prawidłowo. Następnie zamocuj starannie nadajnik sygnału podczerwieni na zestawie głośnikowym wykorzystując dostarczone dwustronne rzepy. z Nie należy używać nadajnika sygnału podczerwieni, jeśli odbiornik sygnału pilota w telewizorze nie został zablokowany w zestawie głośnikowym. Telewizor Widok od tyłu Dwustronny rzep (przed umocowaniem odklej osłonę dwustronnego rzepa) Odbiornik sygnału pilota w telewizorze Nadajnik sygnału podczerwieni Zestaw głośnikowy Pilot zdalnego sterowania telewizora Podłączenie przez HDMI Ostrzeżenie: Przed przystąpieniem do wykonania tych podłączeń, należy odłączyć zasilanie od podłączanego sprzętu. Poniższy rysunek pokazuje przepływ sygnałów. Sygnał audio i wideo Telewizor Odtwarzacz płyt DVD/Blu-ray Tuner cyfrowy 1. Sposób 1 Umożliwia podłączenie telewizora zgodnego ze standardem HDMI i obsługującego tryb ARC (Audio Return Channel - zwrotny kanał audio). Telewizor Odtwarzacz płyt DVD, Blu-ray lub podobne urządzenie Do gniazda wejściowego HDMI (TV ARC) Do gniazda wyjściowego HDMI Do gniazda wyjściowego HDMI OUT (TV ARC) Zestaw głośnikowy PL-8 Do wejścia HDMI

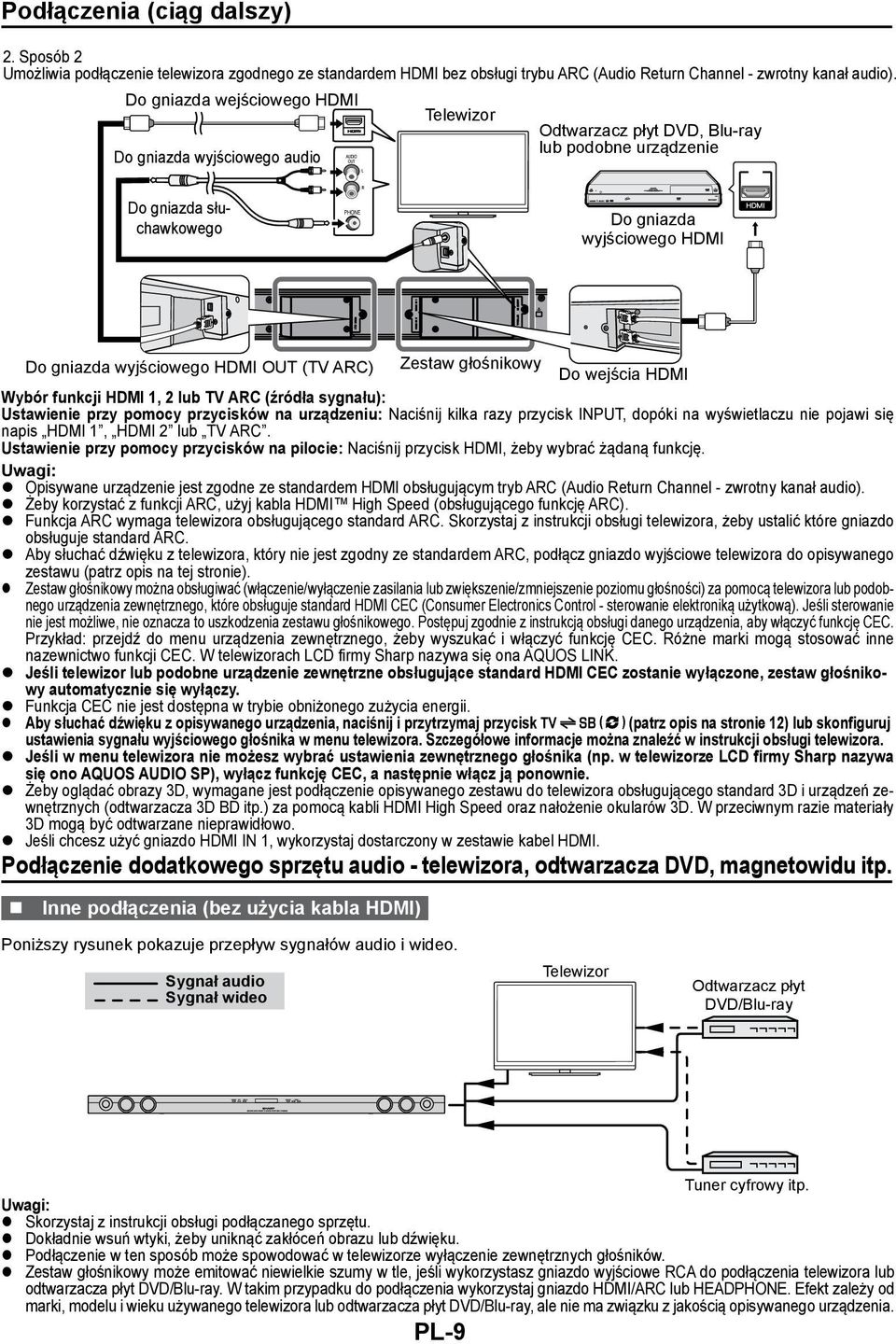

9 Podłączenia (ciąg dalszy) 2. Sposób 2 Umożliwia podłączenie telewizora zgodnego ze standardem HDMI bez obsługi trybu ARC (Audio Return Channel - zwrotny kanał audio). Do gniazda wejściowego HDMI Do gniazda wyjściowego audio Telewizor Odtwarzacz płyt DVD, Blu-ray lub podobne urządzenie Do gniazda słuchawkowego Do gniazda wyjściowego HDMI Do gniazda wyjściowego HDMI OUT (TV ARC) Zestaw głośnikowy Do wejścia HDMI Wybór funkcji HDMI 1, 2 lub TV ARC (źródła sygnału): Ustawienie przy pomocy przycisków na urządzeniu: Naciśnij kilka razy przycisk INPUT, dopóki na wyświetlaczu nie pojawi się napis HDMI 1, HDMI 2 lub TV ARC. Ustawienie przy pomocy przycisków na pilocie: Naciśnij przycisk HDMI, żeby wybrać żądaną funkcję. z Opisywane urządzenie jest zgodne ze standardem HDMI obsługującym tryb ARC (Audio Return Channel - zwrotny kanał audio). z Żeby korzystać z funkcji ARC, użyj kabla HDMI High Speed (obsługującego funkcję ARC). z Funkcja ARC wymaga telewizora obsługującego standard ARC. Skorzystaj z instrukcji obsługi telewizora, żeby ustalić które gniazdo obsługuje standard ARC. z Aby słuchać dźwięku z telewizora, który nie jest zgodny ze standardem ARC, podłącz gniazdo wyjściowe telewizora do opisywanego zestawu (patrz opis na tej stronie). z Zestaw głośnikowy można obsługiwać (włączenie/wyłączenie zasilania lub zwiększenie/zmniejszenie poziomu głośności) za pomocą telewizora lub podobnego urządzenia zewnętrznego, które obsługuje standard HDMI CEC (Consumer Electronics Control - sterowanie elektroniką użytkową). Jeśli sterowanie nie jest możliwe, nie oznacza to uszkodzenia zestawu głośnikowego. Postępuj zgodnie z instrukcją obsługi danego urządzenia, aby włączyć funkcję CEC. Przykład: przejdź do menu urządzenia zewnętrznego, żeby wyszukać i włączyć funkcję CEC. Różne marki mogą stosować inne nazewnictwo funkcji CEC. W telewizorach LCD firmy Sharp nazywa się ona AQUOS LINK. z Jeśli telewizor lub podobne urządzenie zewnętrzne obsługujące standard HDMI CEC zostanie wyłączone, zestaw głośnikowy automatycznie się wyłączy. z Funkcja CEC nie jest dostępna w trybie obniżonego zużycia energii. z Aby słuchać dźwięku z opisywanego urządzenia, naciśnij i przytrzymaj przycisk ( ) (patrz opis na stronie 12) lub skonfiguruj ustawienia sygnału wyjściowego głośnika w menu telewizora. Szczegółowe informacje można znaleźć w instrukcji obsługi telewizora. z Jeśli w menu telewizora nie możesz wybrać ustawienia zewnętrznego głośnika (np. w telewizorze LCD firmy Sharp nazywa się ono AQUOS AUDIO SP), wyłącz funkcję CEC, a następnie włącz ją ponownie. z Żeby oglądać obrazy 3D, wymagane jest podłączenie opisywanego zestawu do telewizora obsługującego standard 3D i urządzeń zewnętrznych (odtwarzacza 3D BD itp.) za pomocą kabli HDMI High Speed oraz nałożenie okularów 3D. W przeciwnym razie materiały 3D mogą być odtwarzane nieprawidłowo. z Jeśli chcesz użyć gniazdo HDMI IN 1, wykorzystaj dostarczony w zestawie kabel HDMI. Podłączenie dodatkowego sprzętu audio - telewizora, odtwarzacza DVD, magnetowidu itp. Inne podłączenia (bez użycia kabla HDMI) Poniższy rysunek pokazuje przepływ sygnałów audio i wideo. Sygnał audio Sygnał wideo Telewizor Odtwarzacz płyt DVD/Blu-ray Tuner cyfrowy itp. z Skorzystaj z instrukcji obsługi podłączanego sprzętu. z Dokładnie wsuń wtyki, żeby uniknąć zakłóceń obrazu lub dźwięku. z Podłączenie w ten sposób może spowodować w telewizorze wyłączenie zewnętrznych głośników. z Zestaw głośnikowy może emitować niewielkie szumy w tle, jeśli wykorzystasz gniazdo wyjściowe RCA do podłączenia telewizora lub odtwarzacza płyt DVD/Blu-ray. W takim przypadku do podłączenia wykorzystaj gniazdo HDMI/ARC lub HEADPHONE. Efekt zależy od marki, modelu i wieku używanego telewizora lub odtwarzacza płyt DVD/Blu-ray, ale nie ma związku z jakością opisywanego urządzenia. PL-9

10 Podłączenie dodatkowego sprzętu audio - telewizora, odtwarzacza DVD, magnetowidu itp. (ciąg dalszy) Podłączenie telewizora, odtwarzacza płyt DVD itp. Podłącz telewizor za pomocą kabla optycznego audio lub kabla audio. Telewizor Do gniazd wyjściowych audio lub Do gniazda słuchawkowego Odtwarzacz płyt Blu-ray/DVD lub tuner cyfrowy Optyczny kabel cyfrowy (powszechnie dostępny w sprzedaży) Do cyfrowego optycznego wyjścia audio Sygnał audio Kabel audio (powszechnie dostępny w sprzedaży) Upewnij się, że kabel audio jest podłączony końcem z rdzeniem ferrytowym do gniazda wejściowego AUDIO IN w urządzeniu. Zestaw głośnikowy Do gniazda wejściowego OPTICAL IN (optycznego) Do gniazd wejściowych AUDIO IN Rdzeń ferrytowy Żeby wybrać funkcję OPTICAL: Ustawienie przy pomocy przycisków na urządzeniu: Naciśnij kilka razy przycisk INPUT, dopóki na wyświetlaczu nie pojawi się napis OPTICAL. Ustawienie przy pomocy przycisków na pilocie: Naciśnij przycisk OPTICAL. Żeby wybrać funkcję AUDIO IN: Ustawienie przy pomocy przycisków na urządzeniu: Naciśnij kilka razy przycisk INPUT, dopóki na wyświetlaczu nie pojawi się napis AUDIO IN. Ustawienie przy pomocy przycisków na pilocie: Naciśnij przycisk AUDIO IN. Pilot zdalnego sterowania 1 Otwórz osłonę pojemnika na baterie. 2 Włóż do pojemnika baterie zgodnie z oznaczeniami w pojemniku. Wkładając baterie należy je docisnąć w kierunku styków oznaczonych symbolem. 3 Zamknij z powrotem osłonę. PL-10 Ostrzeżenie: z Jeśli urządzenie ma pozostawać przez dłuższy czas nieużywane, należy z pilota wyjąć baterie. Pozwoli to zapobiec ewentualnemu uszkodzeniu pilota na wypadek wycieku z baterii. z Nie wolno korzystać z baterii ładowalnych (niklowo-kadmowych itp.). z Nieprawidłowe włożenie baterii może spowodować uszkodzenie pilota. z Baterie (w opakowaniu i zainstalowane) należy chronić przed zbyt wysoka temperaturą - np. bezpośrednim działaniem promieni słonecznych lub ognia. Uwagi dotyczące korzystania z pilota: z Baterie należy wymienić, jeśli zasięg pilota ulega znacznemu skróceniu, lub jeśli pilot działa nieprawidłowo. Należy kupić dwie baterie AAA (UM-4, R03, HP-16 lub podobne). z Co pewien czas należy wyczyścić nadajnik w pilocie i odbiornik w urządzeniu miękką ściereczką. z Jeśli na nadajnik pada silne światło, może on nie działać prawidłowo. W takiej sytuacji należy zmienić ustawienie oświetlenia lub urządzenia. z Pilota należy chronić przed wilgocią, wstrząsami i wysoką temperaturą.

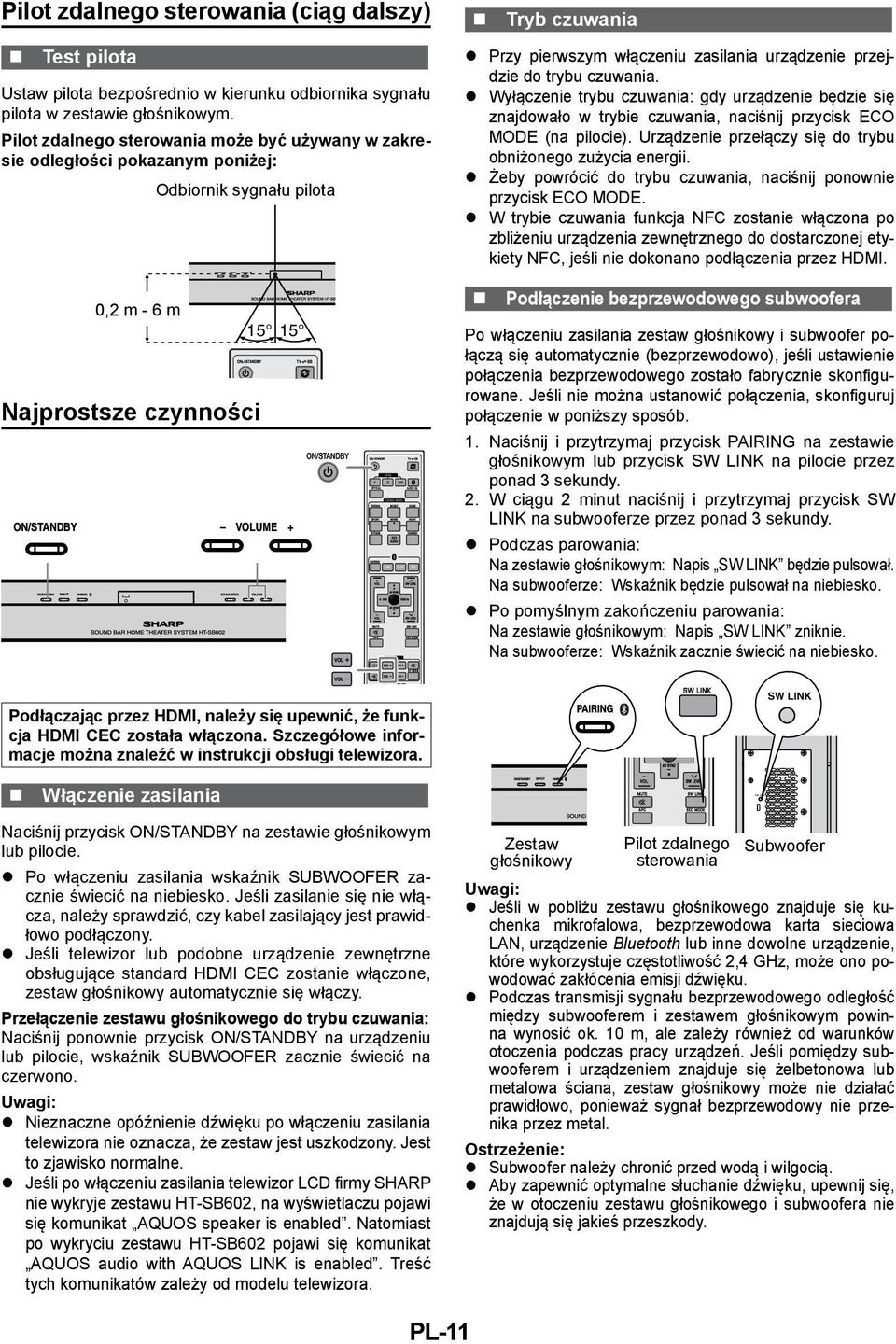

11 SW LINK Pilot zdalnego sterowania (ciąg dalszy) Test pilota Ustaw pilota bezpośrednio w kierunku odbiornika sygnału pilota w zestawie głośnikowym. Pilot zdalnego sterowania może być używany w zakresie odległości pokazanym poniżej: Odbiornik sygnału pilota 0,2 m - 6 m Najprostsze czynności Tryb czuwania z Przy pierwszym włączeniu zasilania urządzenie przejdzie do trybu czuwania. z Wyłączenie trybu czuwania: gdy urządzenie będzie się znajdowało w trybie czuwania, naciśnij przycisk ECO MODE (na pilocie). Urządzenie przełączy się do trybu obniżonego zużycia energii. z Żeby powrócić do trybu czuwania, naciśnij ponownie przycisk ECO MODE. z W trybie czuwania funkcja NFC zostanie włączona po zbliżeniu urządzenia zewnętrznego do dostarczonej etykiety NFC, jeśli nie dokonano podłączenia przez HDMI. Podłączenie bezprzewodowego subwoofera Po włączeniu zasilania zestaw głośnikowy i subwoofer połączą się automatycznie (bezprzewodowo), jeśli ustawienie połączenia bezprzewodowego zostało fabrycznie skonfigurowane. Jeśli nie można ustanowić połączenia, skonfiguruj połączenie w poniższy sposób. 1. Naciśnij i przytrzymaj przycisk PAIRING na zestawie głośnikowym lub przycisk SW LINK na pilocie przez ponad 3 sekundy. 2. W ciągu 2 minut naciśnij i przytrzymaj przycisk SW LINK na subwooferze przez ponad 3 sekundy. z Podczas parowania: Na zestawie głośnikowym: Napis SW LINK będzie pulsował. Na subwooferze: Wskaźnik będzie pulsował na niebiesko. z Po pomyślnym zakończeniu parowania: Na zestawie głośnikowym: Napis SW LINK zniknie. Na subwooferze: Wskaźnik zacznie świecić na niebiesko. Podłączając przez HDMI, należy się upewnić, że funkcja HDMI CEC została włączona. Szczegółowe informacje można znaleźć w instrukcji obsługi telewizora. Włączenie zasilania Naciśnij przycisk ON/STANDBY na zestawie głośnikowym lub pilocie. z Po włączeniu zasilania wskaźnik SUBWOOFER zacznie świecić na niebiesko. Jeśli zasilanie się nie włącza, należy sprawdzić, czy kabel zasilający jest prawidłowo podłączony. z Jeśli telewizor lub podobne urządzenie zewnętrzne obsługujące standard HDMI CEC zostanie włączone, zestaw głośnikowy automatycznie się włączy. Przełączenie zestawu głośnikowego do trybu czuwania: Naciśnij ponownie przycisk ON/STANDBY na urządzeniu lub pilocie, wskaźnik SUBWOOFER zacznie świecić na czerwono. z Nieznaczne opóźnienie dźwięku po włączeniu zasilania telewizora nie oznacza, że zestaw jest uszkodzony. Jest to zjawisko normalne. z Jeśli po włączeniu zasilania telewizor LCD firmy SHARP nie wykryje zestawu HT-SB602, na wyświetlaczu pojawi się komunikat AQUOS speaker is enabled. Natomiast po wykryciu zestawu HT-SB602 pojawi się komunikat AQUOS audio with AQUOS LINK is enabled. Treść tych komunikatów zależy od modelu telewizora. Zestaw głośnikowy Pilot zdalnego sterowania SW LINK Subwoofer z Jeśli w pobliżu zestawu głośnikowego znajduje się kuchenka mikrofalowa, bezprzewodowa karta sieciowa LAN, urządzenie Bluetooth lub inne dowolne urządzenie, które wykorzystuje częstotliwość 2,4 GHz, może ono powodować zakłócenia emisji dźwięku. z Podczas transmisji sygnału bezprzewodowego odległość między subwooferem i zestawem głośnikowym powinna wynosić ok. 10 m, ale zależy również od warunków otoczenia podczas pracy urządzeń. Jeśli pomiędzy subwooferem i urządzeniem znajduje się żelbetonowa lub metalowa ściana, zestaw głośnikowy może nie działać prawidłowo, ponieważ sygnał bezprzewodowy nie przenika przez metal. Ostrzeżenie: z Subwoofer należy chronić przed wodą i wilgocią. z Aby zapewnić optymalne słuchanie dźwięku, upewnij się, że w otoczeniu zestawu głośnikowego i subwoofera nie znajdują się jakieś przeszkody. PL-11

12 Najprostsze czynności (ciąg dalszy) Regulacja jasności wyświetlacza Naciśnij przycisk DIMMER, żeby wyregulować jasność wyświetlacza. DIMMER 1 (Wyświetlacz jest przyciemniony) DIMMER 2 (Wyświetlacz jest jeszcze bardziej przyciemniony) DIMMER OFF (Wyświetlacz jest rozjaśniony) Automatyczne wprowadzanie głośności Jeśli urządzenie zostanie wyłączone z poziomem głośności ustawionym na 80 lub wyższym, przy ponownym włączeniu ustawiony zostanie poziom 40, a następnie głośność będzie stopniowo wzrastała do ostatnio ustawionego poziomu. Regulacja głośności Regulacja przy pomocy przycisków na urządzeniu: Naciśnij przycisk VOLUME +, żeby zwiększyć głośność lub przycisk VOLUME, żeby zmniejszyć głośność. MIN MAX Regulacja przy pomocy przycisków na pilocie: Naciśnij przycisk VOL +, żeby zwiększyć głośność, lub przycisk VOL, żeby zmniejszyć głośność. Czasowe wyłączenie dźwięku Naciśnięcie przycisku (MUTE) na pilocie pozwala tymczasowo wyłączyć dźwięk. Ponowne naciśnięcie tego przycisku powoduje przywrócenie dźwięku. Czasowe wyłączenie dźwięku zostanie anulowane, jeżeli urządzenie zostanie wyłączone i włączone ponownie. Tryb brzmienia dźwięku Ustawienie przy pomocy przycisków na urządzeniu: Żeby ustawić inny tryb, naciskaj kilkakrotnie przycisk SO- UND MODE, dopóki na wyświetlaczu nie pojawi się nazwa żądanego trybu brzmienia dźwięku. Ustawienie przy pomocy przycisków na pilocie: Naciśnij na pilocie przycisk żądanego trybu brzmienia dźwięku. CINEMA MUSIC GAME SPORT NEWS NIGHT BYPASS (efekt kinowego systemu dźwięku) (efekt dźwięku standardowego) (odpowiedni dla gier) (odpowiedni podczas oglądania audycji sportowych) (odpowiedni podczas słuchania wiadomości) (odpowiedni podczas oglądania nocnych audycji) (efekt obniżenia dźwięku) Regulacja tonów niskich i wysokich Regulacja tonów niskich i wysokich jest dostępna wyłącznie przy włączonym trybie BYPASS. Regulacja tonów niskich 1. Naciśnij przycisk BASS. 2. W ciągu 5 sekund naciśnij przycisk VOL (+ lub ), żeby wyregulować tony niskie. Regulacja tonów wysokich 1. Naciśnij przycisk TREBLE. 2. W ciągu 5 sekund naciśnij przycisk VOL (+ lub ), żeby wyregulować tony wysokie. Regulacja poziomu subwoofera Istnieje możliwość regulacji poziomu tonów subwoofera. Żeby zwiększyć poziom, naciśnij przycisk SW LEVEL Żeby zmniejszyć poziom, naciśnij przycisk SW LEVEL. z Jeżeli dźwięk emitowany przez subwoofer jest zniekształcony, obniż poziom subwoofera. z Zmiana poziomu subwoofera powoduje także zmianę poziomu wyjściowego subwoofera. Regulacja poziomu AV SYNC Istnieje możliwość regulacji poziomu AV SYNC. Żeby zwiększyć poziom, naciśnij przycisk AV SYNC Żeby zmniejszyć poziom, naciśnij przycisk AV SYNC -. Wybór wyjścia głośnikowego (podłączenie HDMI) Naciśnij i przytrzymaj przycisk na pilocie, dopóki na wyświetlaczu nie pojawi się napis TV SPEAKER lub SB SPEAKER, żeby przełączać emisję dźwięku pomiędzy opisywanym urządzeniem a telewizorem. Wybór funkcji HDMI 1 HDMI 2 TV ARC OPTICAL AUDIO IN +5 BLUETOOTH Ustawienie przy pomocy przycisków na urządzeniu: Naciśnij kilkakrotnie przycisk INPUT, żeby wybrać żądane źródło sygnału wejściowego. Ustawienie przy pomocy przycisków na pilocie: Naciśnij przycisk żądanej funkcji. W przypadku przerwy w zasilaniu lub odłączenia kabla zasilającego zawartość pamięci jest chroniona przez kilka godzin. PL-12

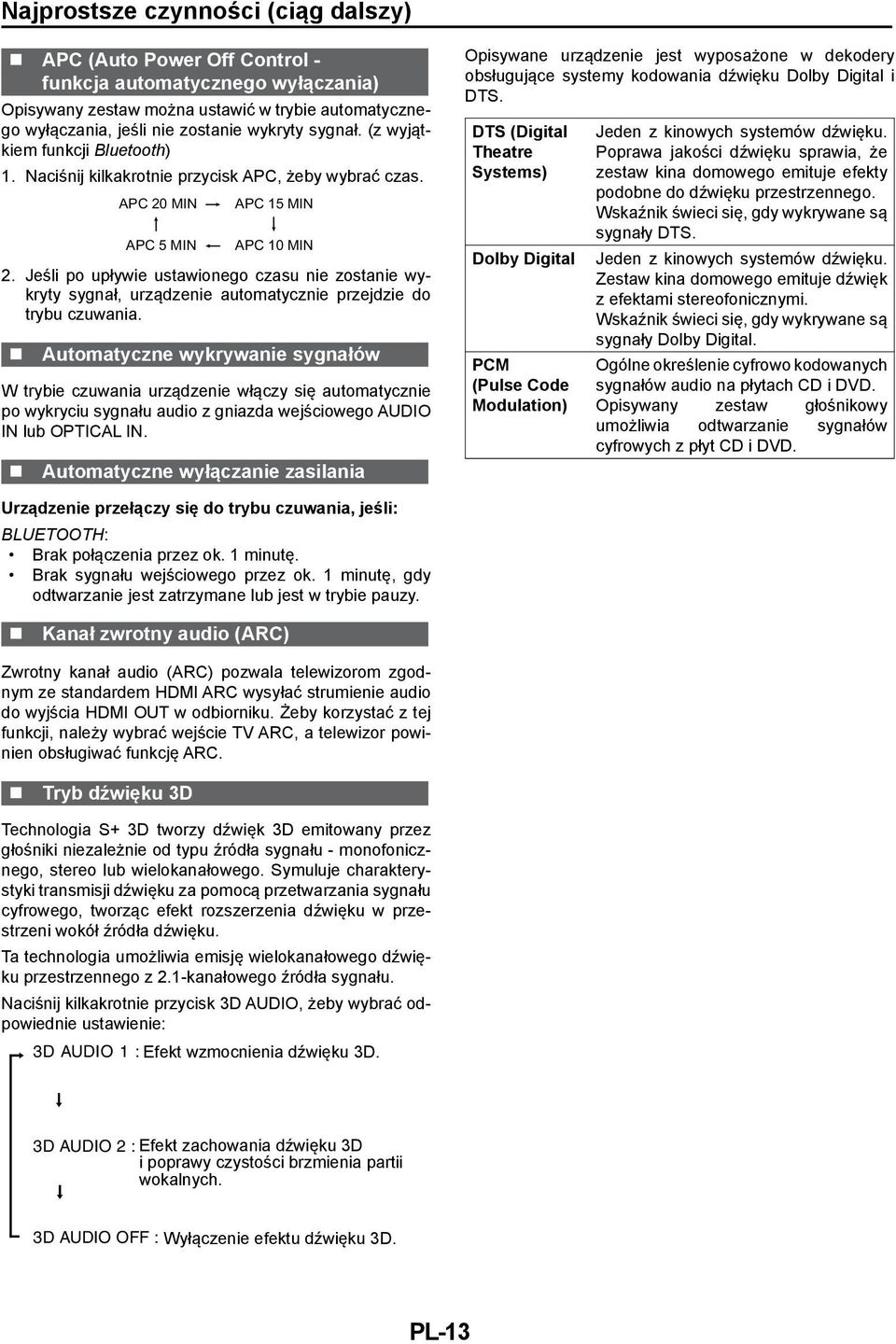

13 Najprostsze czynności (ciąg dalszy) APC (Auto Power Off Control - funkcja automatycznego wyłączania) Opisywany zestaw można ustawić w trybie automatycznego wyłączania, jeśli nie zostanie wykryty sygnał. (z wyjątkiem funkcji Bluetooth) 1. Naciśnij kilkakrotnie przycisk APC, żeby wybrać czas. APC 20 MIN APC 15 MIN APC 5 MIN APC 10 MIN 2. Jeśli po upływie ustawionego czasu nie zostanie wykryty sygnał, urządzenie automatycznie przejdzie do trybu czuwania. Automatyczne wykrywanie sygnałów W trybie czuwania urządzenie włączy się automatycznie po wykryciu sygnału audio z gniazda wejściowego AUDIO IN lub OPTICAL IN. Automatyczne wyłączanie zasilania Opisywane urządzenie jest wyposażone w dekodery obsługujące systemy kodowania dźwięku Dolby Digital i DTS. DTS (Digital Theatre Systems) Dolby Digital PCM (Pulse Code Modulation) Jeden z kinowych systemów dźwięku. Poprawa jakości dźwięku sprawia, że zestaw kina domowego emituje efekty podobne do dźwięku przestrzennego. Wskaźnik świeci się, gdy wykrywane są sygnały DTS. Jeden z kinowych systemów dźwięku. Zestaw kina domowego emituje dźwięk z efektami stereofonicznymi. Wskaźnik świeci się, gdy wykrywane są sygnały Dolby Digital. Ogólne określenie cyfrowo kodowanych sygnałów audio na płytach CD i DVD. Opisywany zestaw głośnikowy umożliwia odtwarzanie sygnałów cyfrowych z płyt CD i DVD. Urządzenie przełączy się do trybu czuwania, jeśli: BLUETOOTH: Brak połączenia przez ok. 1 minutę. Brak sygnału wejściowego przez ok. 1 minutę, gdy odtwarzanie jest zatrzymane lub jest w trybie pauzy. Kanał zwrotny audio (ARC) Zwrotny kanał audio (ARC) pozwala telewizorom zgodnym ze standardem HDMI ARC wysyłać strumienie audio do wyjścia HDMI OUT w odbiorniku. Żeby korzystać z tej funkcji, należy wybrać wejście TV ARC, a telewizor powinien obsługiwać funkcję ARC. Tryb dźwięku 3D Technologia S+ 3D tworzy dźwięk 3D emitowany przez głośniki niezależnie od typu źródła sygnału - monofonicznego, stereo lub wielokanałowego. Symuluje charakterystyki transmisji dźwięku za pomocą przetwarzania sygnału cyfrowego, tworząc efekt rozszerzenia dźwięku w przestrzeni wokół źródła dźwięku. Ta technologia umożliwia emisję wielokanałowego dźwięku przestrzennego z 2.1-kanałowego źródła sygnału. Naciśnij kilkakrotnie przycisk 3D AUDIO, żeby wybrać odpowiednie ustawienie: 3D AUDIO 1 : Efekt wzmocnienia dźwięku 3D. 3D AUDIO 2 : Efekt zachowania dźwięku 3D i poprawy czystości brzmienia partii wokalnych. 3D AUDIO OFF : Wyłączenie efektu dźwięku 3D. PL-13

14 Błyskawiczne połączenie Bluetooth z wykorzystaniem technologii NFC Informacje na temat technologii NFC Near Field Communication (NFC) to zestaw standardów (dla urządzeń takich, jak smartfony/tablety) umożliwiających ustanowienie komunikacji radiowej między urządzeniami poprzez zetknięcie/przyłożenie ich razem lub zbliżenie. Wykorzystanie technologii NFC w opisywanym urządzeniu upraszcza sposób parowania połączeń Bluetooth. z Urządzenie główne obsługuje urządzenia zewnętrzne z możliwością komunikacji w standardzie NFC, wykorzystujące oprogramowanie Android 4.1, Jelly Bean i nowsze. z W przypadku starszej wersji oprogramowania Android informacje na temat zalecanych aplikacji można znaleźć w instrukcji obsługi urządzenia zewnętrznego. W przeciwieństwie do innych technologii bezprzewodowych NFC nie wymaga wyszukiwania ani parowania. Przyłóż urządzenie zewnętrzne do obszaru wykrywania NFC na subwooferze lub do etykiety NFC, żeby natychmiast bezproblemowo nawiązać połączenie pomiędzy swoim inteligentnym urządzeniem i systemem audio. Obszar wykrywania NFC Lokalizacja obszaru wykrywania NFC zależy od urządzenia (smartfon/tablet). Szczegółowe informacje można znaleźć w instrukcji obsługi danego urządzenia. Włącz transmisję Bluetooth Wyszukiwanie/ skanowanie Parowanie Ręczne ustawienie Bluetooth Połącz Urządzenie zewnętrzne Bluetooth przesyłające sygnał audio (smartfon/tablet). Obszar wykrywania NFC lub Etykieta NFC (w trybie czuwania) Ustawienie etykiety NFC Etykiety NFC można umieszczać w dowolnym, dogodnym miejscu. Dostarczone rzepy umożliwiają przymocowanie etykiet w żądanym położeniu. Ostrzeżenie: z Etykietę NFC należy umieścić na płaskiej, poziomej powierzchni. z Jeśli nie chcesz wykorzystać rzepów, nie umieszczaj etykiety NFC w pobliżu metalowej powierzchni, żeby uniknąć zakłóceń połączenia podczas znakowania. Ważne informacje: z Dostarczona etykieta NFC posiada unikalny numer identyfikacyjny dla poszczególnych zestawów głośnikowych. z Firma SHARP nie ponosi odpowiedzialności za uszkodzenia wynikające z przepisywania etykiet. Wszelkie małe elementy należy trzymać w miejscu niedostępnym dla dzieci, żeby uniemożliwić dzieciom ich połknięcie. 1 Odklej osłonę z rzepa (z pętelkami) i przyklej go na żądanej powierzchni. Osłona 2 Odklej osłonę z rzepa (z haczykami) i przyklej go na odwrotnej stronie etykiety NFC. Następnie umieść etykietę w żądanym miejscu. Rzep Osłona (z haczykami) Widok odwrotnej strony etykiety NFC Połączenie NFC do odtwarzania dźwięku Sprawdź, czy: z Twoje urządzenie zewnętrzne (smartfon/tablet) obsługuje funkcję NFC. z Funkcja NFC w urządzeniu zewnętrznym jest włączona. z Sprawdź funkcję blokady, gdy urządzenie jest wyłączone. z Urządzenie główne nie działa w trybie ECO. 1 Przyłóż urządzenie zewnętrzne do obszaru wykrywania NFC na subwooferze lub do dostarczonej etykiety NFC. Rzep (z pętelkami) lub Obszar wykrywania NFC Etykieta NFC PL-14

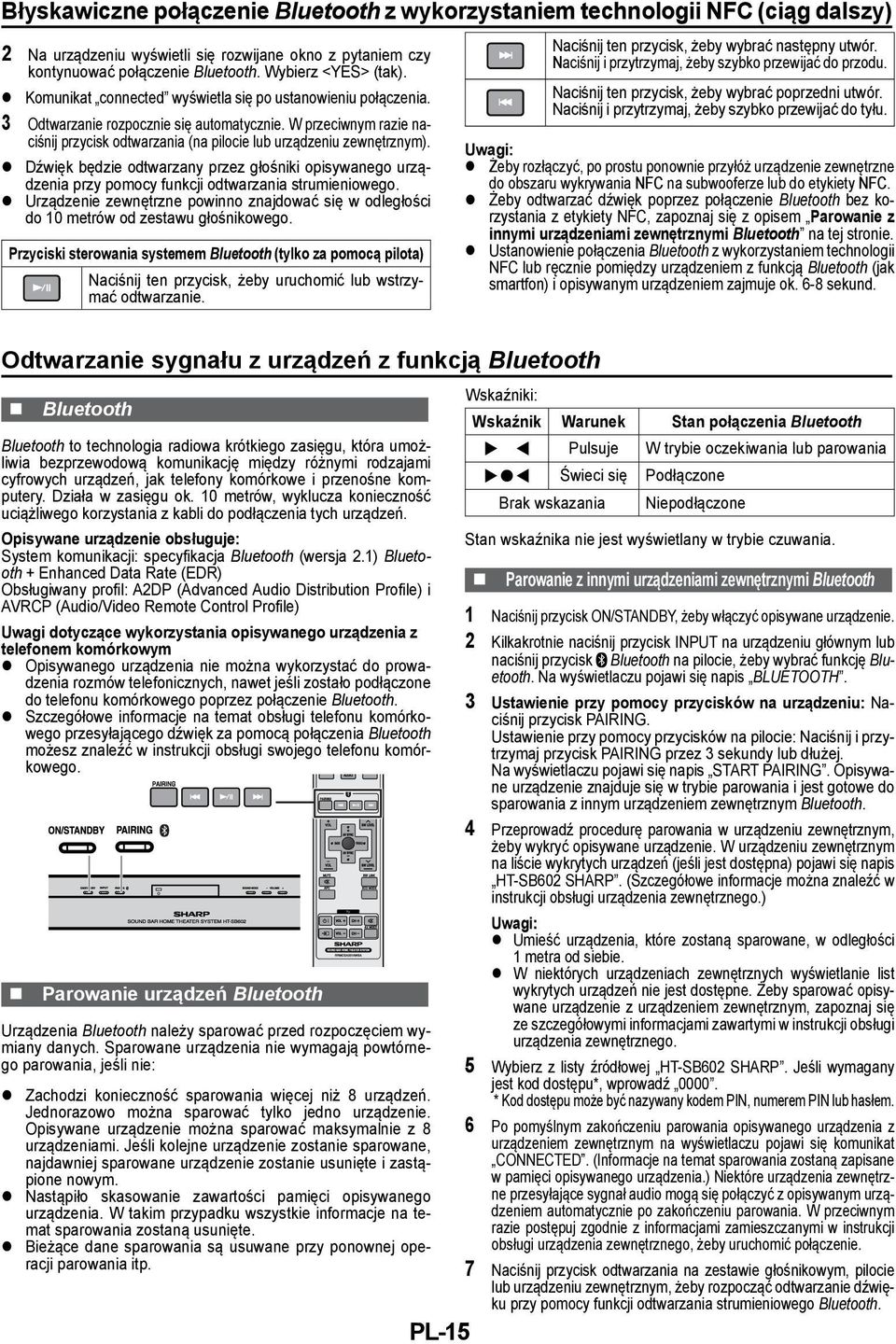

15 Błyskawiczne połączenie Bluetooth z wykorzystaniem technologii NFC (ciąg dalszy) 2 Na urządzeniu wyświetli się rozwijane okno z pytaniem czy kontynuować połączenie Bluetooth. Wybierz <YES> (tak). z Komunikat connected wyświetla się po ustanowieniu połączenia. 3 Odtwarzanie rozpocznie się automatycznie. W przeciwnym razie naciśnij przycisk odtwarzania (na pilocie lub urządzeniu zewnętrznym). z Dźwięk będzie odtwarzany przez głośniki opisywanego urządzenia przy pomocy funkcji odtwarzania strumieniowego. z Urządzenie zewnętrzne powinno znajdować się w odległości do 10 metrów od zestawu głośnikowego. Przyciski sterowania systemem Bluetooth (tylko za pomocą pilota) Naciśnij ten przycisk, żeby uruchomić lub wstrzymać odtwarzanie. Naciśnij ten przycisk, żeby wybrać następny utwór. Naciśnij i przytrzymaj, żeby szybko przewijać do przodu. Naciśnij ten przycisk, żeby wybrać poprzedni utwór. Naciśnij i przytrzymaj, żeby szybko przewijać do tyłu. z Żeby rozłączyć, po prostu ponownie przyłóż urządzenie zewnętrzne do obszaru wykrywania NFC na subwooferze lub do etykiety NFC. z Żeby odtwarzać dźwięk poprzez połączenie Bluetooth bez korzystania z etykiety NFC, zapoznaj się z opisem Parowanie z innymi urządzeniami zewnętrznymi Bluetooth na tej stronie. z Ustanowienie połączenia Bluetooth z wykorzystaniem technologii NFC lub ręcznie pomiędzy urządzeniem z funkcją Bluetooth (jak smartfon) i opisywanym urządzeniem zajmuje ok. 6-8 sekund. Odtwarzanie sygnału z urządzeń z funkcją Bluetooth Bluetooth Bluetooth to technologia radiowa krótkiego zasięgu, która umożliwia bezprzewodową komunikację między różnymi rodzajami cyfrowych urządzeń, jak telefony komórkowe i przenośne komputery. Działa w zasięgu ok. 10 metrów, wyklucza konieczność uciążliwego korzystania z kabli do podłączenia tych urządzeń. Opisywane urządzenie obsługuje: System komunikacji: specyfikacja Bluetooth (wersja 2.1) Bluetooth + Enhanced Data Rate (EDR) Obsługiwany profil: A2DP (Advanced Audio Distribution Profile) i AVRCP (Audio/Video Remote Control Profile) Uwagi dotyczące wykorzystania opisywanego urządzenia z telefonem komórkowym z Opisywanego urządzenia nie można wykorzystać do prowadzenia rozmów telefonicznych, nawet jeśli zostało podłączone do telefonu komórkowego poprzez połączenie Bluetooth. z Szczegółowe informacje na temat obsługi telefonu komórkowego przesyłającego dźwięk za pomocą połączenia Bluetooth możesz znaleźć w instrukcji obsługi swojego telefonu komórkowego. Parowanie urządzeń Bluetooth Urządzenia Bluetooth należy sparować przed rozpoczęciem wymiany danych. Sparowane urządzenia nie wymagają powtórnego parowania, jeśli nie: z Zachodzi konieczność sparowania więcej niż 8 urządzeń. Jednorazowo można sparować tylko jedno urządzenie. Opisywane urządzenie można sparować maksymalnie z 8 urządzeniami. Jeśli kolejne urządzenie zostanie sparowane, najdawniej sparowane urządzenie zostanie usunięte i zastąpione nowym. z Nastąpiło skasowanie zawartości pamięci opisywanego urządzenia. W takim przypadku wszystkie informacje na temat sparowania zostaną usunięte. z Bieżące dane sparowania są usuwane przy ponownej operacji parowania itp. PL-15 Wskaźniki: Wskaźnik Warunek Stan połączenia Bluetooth Pulsuje W trybie oczekiwania lub parowania Świeci się Podłączone Brak wskazania Niepodłączone Stan wskaźnika nie jest wyświetlany w trybie czuwania. Parowanie z innymi urządzeniami zewnętrznymi Bluetooth 1 Naciśnij przycisk ON/STANDBY, żeby włączyć opisywane urządzenie. 2 Kilkakrotnie naciśnij przycisk INPUT na urządzeniu głównym lub naciśnij przycisk Bluetooth na pilocie, żeby wybrać funkcję Bluetooth. Na wyświetlaczu pojawi się napis BLUETOOTH. 3 Ustawienie przy pomocy przycisków na urządzeniu: Naciśnij przycisk PAIRING. Ustawienie przy pomocy przycisków na pilocie: Naciśnij i przytrzymaj przycisk PAIRING przez 3 sekundy lub dłużej. Na wyświetlaczu pojawi się napis START PAIRING. Opisywane urządzenie znajduje się w trybie parowania i jest gotowe do sparowania z innym urządzeniem zewnętrznym Bluetooth. 4 Przeprowadź procedurę parowania w urządzeniu zewnętrznym, żeby wykryć opisywane urządzenie. W urządzeniu zewnętrznym na liście wykrytych urządzeń (jeśli jest dostępna) pojawi się napis HT-SB602 SHARP. (Szczegółowe informacje można znaleźć w instrukcji obsługi urządzenia zewnętrznego.) z Umieść urządzenia, które zostaną sparowane, w odległości 1 metra od siebie. z W niektórych urządzeniach zewnętrznych wyświetlanie list wykrytych urządzeń nie jest dostępne. Żeby sparować opisywane urządzenie z urządzeniem zewnętrznym, zapoznaj się ze szczegółowymi informacjami zawartymi w instrukcji obsługi urządzenia zewnętrznego. 5 Wybierz z listy źródłowej HT-SB602 SHARP. Jeśli wymagany jest kod dostępu*, wprowadź * Kod dostępu może być nazywany kodem PIN, numerem PIN lub hasłem. 6 Po pomyślnym zakończeniu parowania opisywanego urządzenia z urządzeniem zewnętrznym na wyświetlaczu pojawi się komunikat CONNECTED. (Informacje na temat sparowania zostaną zapisane w pamięci opisywanego urządzenia.) Niektóre urządzenia zewnętrzne przesyłające sygnał audio mogą się połączyć z opisywanym urządzeniem automatycznie po zakończeniu parowania. W przeciwnym razie postępuj zgodnie z informacjami zamieszczanymi w instrukcji obsługi urządzenia zewnętrznego, żeby uruchomić połączenie. 7 Naciśnij przycisk odtwarzania na zestawie głośnikowym, pilocie lub urządzeniu zewnętrznym, żeby rozpocząć odtwarzanie dźwięku przy pomocy funkcji odtwarzania strumieniowego Bluetooth.

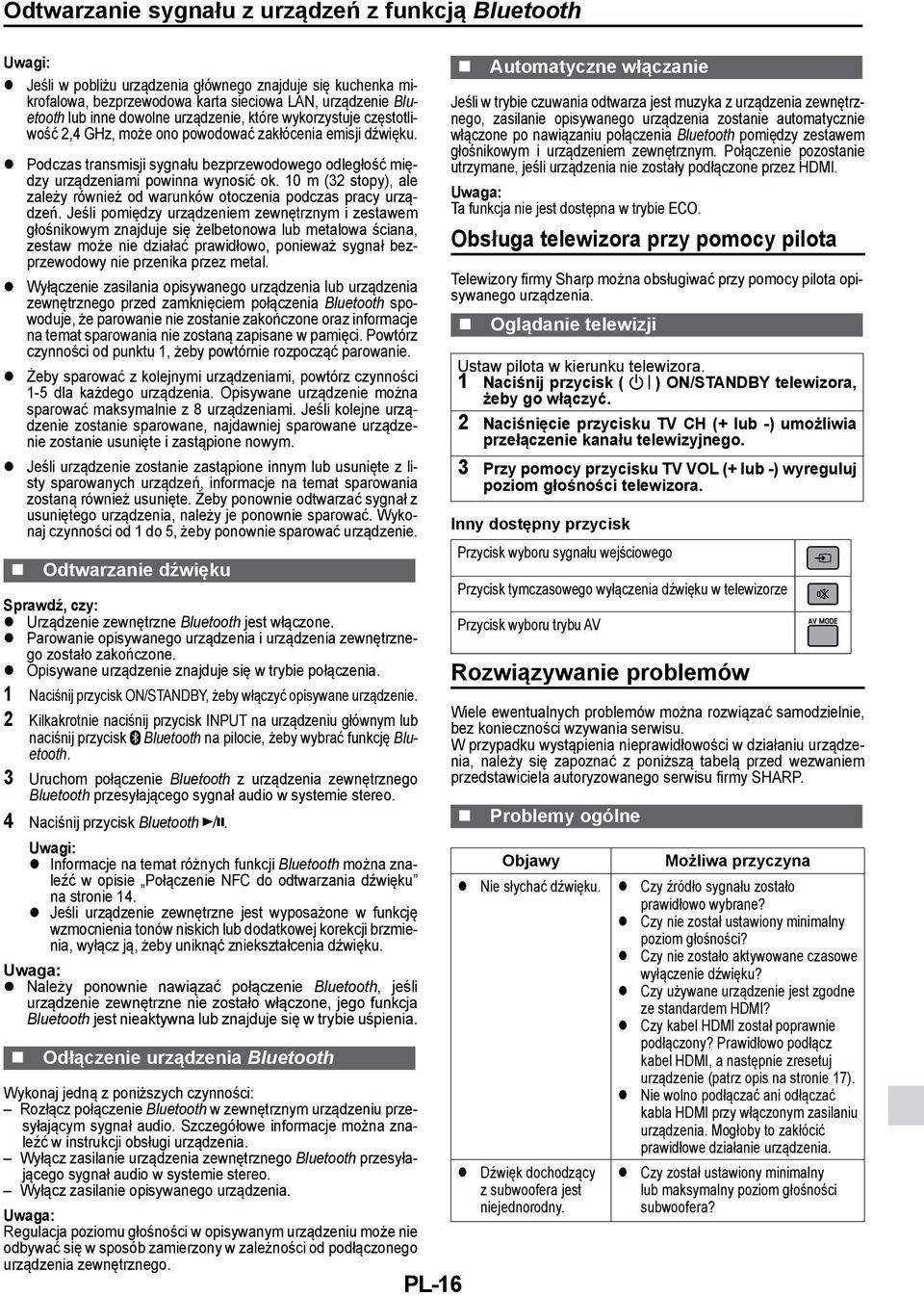

16 Odtwarzanie sygnału z urządzeń z funkcją Bluetooth z Jeśli w pobliżu urządzenia głównego znajduje się kuchenka mikrofalowa, bezprzewodowa karta sieciowa LAN, urządzenie Bluetooth lub inne dowolne urządzenie, które wykorzystuje częstotliwość 2,4 GHz, może ono powodować zakłócenia emisji dźwięku. z Podczas transmisji sygnału bezprzewodowego odległość między urządzeniami powinna wynosić ok. 10 m (32 stopy), ale zależy również od warunków otoczenia podczas pracy urządzeń. Jeśli pomiędzy urządzeniem zewnętrznym i zestawem głośnikowym znajduje się żelbetonowa lub metalowa ściana, zestaw może nie działać prawidłowo, ponieważ sygnał bezprzewodowy nie przenika przez metal. z Wyłączenie zasilania opisywanego urządzenia lub urządzenia zewnętrznego przed zamknięciem połączenia Bluetooth spowoduje, że parowanie nie zostanie zakończone oraz informacje na temat sparowania nie zostaną zapisane w pamięci. Powtórz czynności od punktu 1, żeby powtórnie rozpocząć parowanie. z Żeby sparować z kolejnymi urządzeniami, powtórz czynności 1-5 dla każdego urządzenia. Opisywane urządzenie można sparować maksymalnie z 8 urządzeniami. Jeśli kolejne urządzenie zostanie sparowane, najdawniej sparowane urządzenie zostanie usunięte i zastąpione nowym. z Jeśli urządzenie zostanie zastąpione innym lub usunięte z listy sparowanych urządzeń, informacje na temat sparowania zostaną również usunięte. Żeby ponownie odtwarzać sygnał z usuniętego urządzenia, należy je ponownie sparować. Wykonaj czynności od 1 do 5, żeby ponownie sparować urządzenie. Odtwarzanie dźwięku Sprawdź, czy: z Urządzenie zewnętrzne Bluetooth jest włączone. z Parowanie opisywanego urządzenia i urządzenia zewnętrznego zostało zakończone. z Opisywane urządzenie znajduje się w trybie połączenia. 1 Naciśnij przycisk ON/STANDBY, żeby włączyć opisywane urządzenie. 2 Kilkakrotnie naciśnij przycisk INPUT na urządzeniu głównym lub naciśnij przycisk Bluetooth na pilocie, żeby wybrać funkcję Bluetooth. 3 Uruchom połączenie Bluetooth z urządzenia zewnętrznego Bluetooth przesyłającego sygnał audio w systemie stereo. 4 Naciśnij przycisk Bluetooth /. z Informacje na temat różnych funkcji Bluetooth można znaleźć w opisie Połączenie NFC do odtwarzania dźwięku na stronie 14. z Jeśli urządzenie zewnętrzne jest wyposażone w funkcję wzmocnienia tonów niskich lub dodatkowej korekcji brzmienia, wyłącz ją, żeby uniknąć zniekształcenia dźwięku. z Należy ponownie nawiązać połączenie Bluetooth, jeśli urządzenie zewnętrzne nie zostało włączone, jego funkcja Bluetooth jest nieaktywna lub znajduje się w trybie uśpienia. Odłączenie urządzenia Bluetooth Wykonaj jedną z poniższych czynności: Rozłącz połączenie Bluetooth w zewnętrznym urządzeniu przesyłającym sygnał audio. Szczegółowe informacje można znaleźć w instrukcji obsługi urządzenia. Wyłącz zasilanie urządzenia zewnętrznego Bluetooth przesyłającego sygnał audio w systemie stereo. Wyłącz zasilanie opisywanego urządzenia. Regulacja poziomu głośności w opisywanym urządzeniu może nie odbywać się w sposób zamierzony w zależności od podłączonego urządzenia zewnętrznego. PL-16 Automatyczne włączanie Jeśli w trybie czuwania odtwarza jest muzyka z urządzenia zewnętrznego, zasilanie opisywanego urządzenia zostanie automatycznie włączone po nawiązaniu połączenia Bluetooth pomiędzy zestawem głośnikowym i urządzeniem zewnętrznym. Połączenie pozostanie utrzymane, jeśli urządzenia nie zostały podłączone przez HDMI. Ta funkcja nie jest dostępna w trybie ECO. Obsługa telewizora przy pomocy pilota Telewizory firmy Sharp można obsługiwać przy pomocy pilota opisywanego urządzenia. Oglądanie telewizji Ustaw pilota w kierunku telewizora. 1 Naciśnij przycisk ( ) ON/STANDBY telewizora, żeby go włączyć. 2 Naciśnięcie przycisku TV CH (+ lub -) umożliwia przełączenie kanału telewizyjnego. 3 Przy pomocy przycisku TV VOL (+ lub -) wyreguluj poziom głośności telewizora. Inny dostępny przycisk Przycisk wyboru sygnału wejściowego Przycisk tymczasowego wyłączenia dźwięku w telewizorze Przycisk wyboru trybu AV Rozwiązywanie problemów Wiele ewentualnych problemów można rozwiązać samodzielnie, bez konieczności wzywania serwisu. W przypadku wystąpienia nieprawidłowości w działaniu urządzenia, należy się zapoznać z poniższą tabelą przed wezwaniem przedstawiciela autoryzowanego serwisu firmy SHARP. Problemy ogólne Objawy Możliwa przyczyna z Nie słychać dźwięku. z Czy źródło sygnału zostało prawidłowo wybrane? z Czy nie został ustawiony minimalny poziom głośności? z Czy nie zostało aktywowane czasowe wyłączenie dźwięku? z Czy używane urządzenie jest zgodne ze standardem HDMI? z Czy kabel HDMI został poprawnie podłączony? Prawidłowo podłącz kabel HDMI, a następnie zresetuj urządzenie (patrz opis na stronie 17). z Nie wolno podłączać ani odłączać kabla HDMI przy włączonym zasilaniu urządzenia. Mogłoby to zakłócić prawidłowe działanie urządzenia. z Dźwięk dochodzący z subwoofera jest niejednorodny. z Czy został ustawiony minimalny lub maksymalny poziom głośności subwoofera?

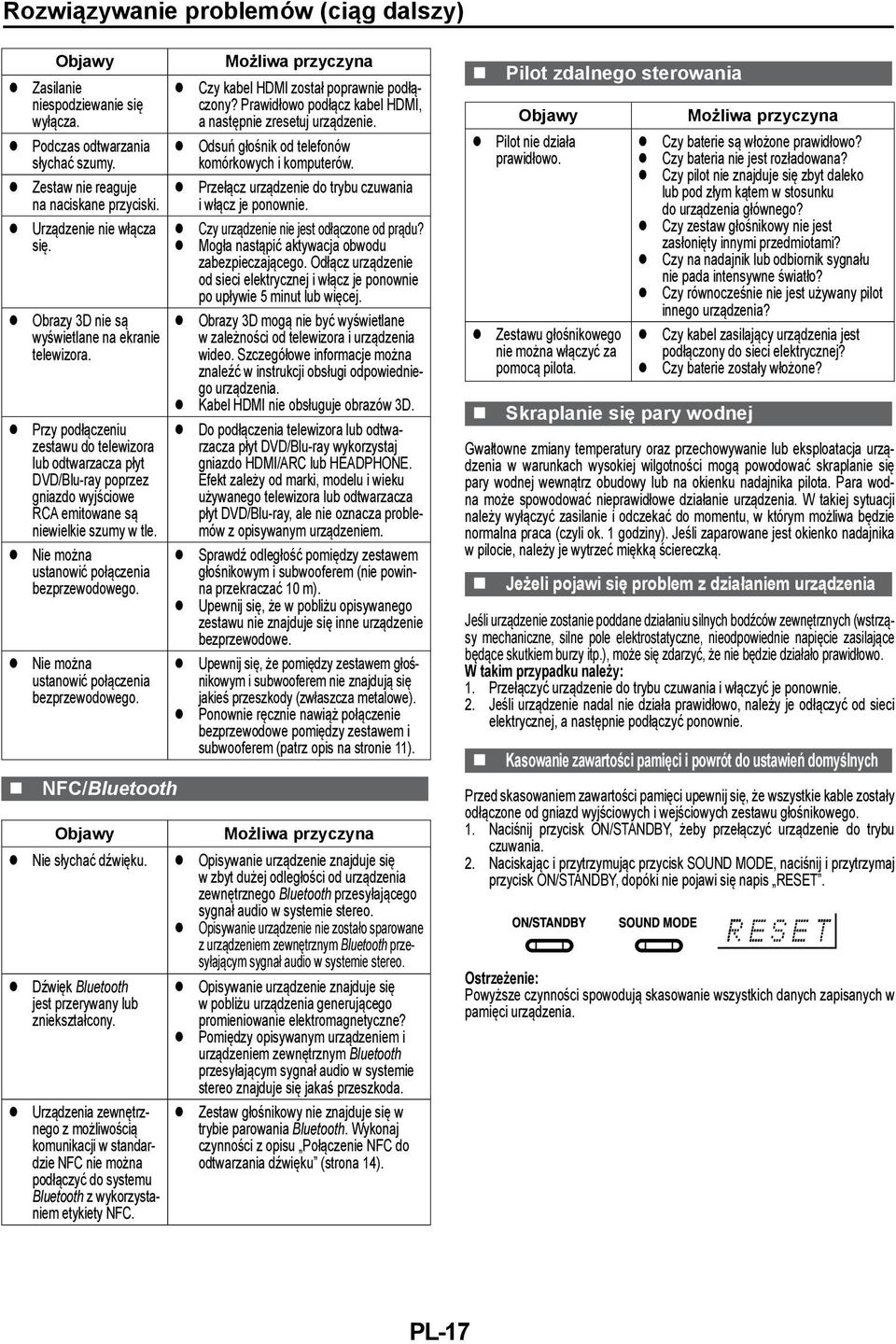

17 Rozwiązywanie problemów (ciąg dalszy) Objawy z Zasilanie niespodziewanie się wyłącza. z Podczas odtwarzania słychać szumy. z Zestaw nie reaguje na naciskane przyciski. z Urządzenie nie włącza się. z Obrazy 3D nie są wyświetlane na ekranie telewizora. z Przy podłączeniu zestawu do telewizora lub odtwarzacza płyt DVD/Blu-ray poprzez gniazdo wyjściowe RCA emitowane są niewielkie szumy w tle. z Nie można ustanowić połączenia bezprzewodowego. z Nie można ustanowić połączenia bezprzewodowego. NFC/Bluetooth Możliwa przyczyna z Czy kabel HDMI został poprawnie podłączony? Prawidłowo podłącz kabel HDMI, a następnie zresetuj urządzenie. z Odsuń głośnik od telefonów komórkowych i komputerów. z Przełącz urządzenie do trybu czuwania i włącz je ponownie. z Czy urządzenie nie jest odłączone od prądu? z Mogła nastąpić aktywacja obwodu zabezpieczającego. Odłącz urządzenie od sieci elektrycznej i włącz je ponownie po upływie 5 minut lub więcej. z Obrazy 3D mogą nie być wyświetlane w zależności od telewizora i urządzenia wideo. Szczegółowe informacje można znaleźć w instrukcji obsługi odpowiedniego urządzenia. z Kabel HDMI nie obsługuje obrazów 3D. z Do podłączenia telewizora lub odtwarzacza płyt DVD/Blu-ray wykorzystaj gniazdo HDMI/ARC lub HEADPHONE. Efekt zależy od marki, modelu i wieku używanego telewizora lub odtwarzacza płyt DVD/Blu-ray, ale nie oznacza problemów z opisywanym urządzeniem. z Sprawdź odległość pomiędzy zestawem głośnikowym i subwooferem (nie powinna przekraczać 10 m). z Upewnij się, że w pobliżu opisywanego zestawu nie znajduje się inne urządzenie bezprzewodowe. z Upewnij się, że pomiędzy zestawem głośnikowym i subwooferem nie znajdują się jakieś przeszkody (zwłaszcza metalowe). z Ponownie ręcznie nawiąż połączenie bezprzewodowe pomiędzy zestawem i subwooferem (patrz opis na stronie 11). Objawy Możliwa przyczyna z Nie słychać dźwięku. z Opisywanie urządzenie znajduje się w zbyt dużej odległości od urządzenia zewnętrznego Bluetooth przesyłającego sygnał audio w systemie stereo. z Opisywanie urządzenie nie zostało sparowane z urządzeniem zewnętrznym Bluetooth przesyłającym sygnał audio w systemie stereo. z Dźwięk Bluetooth jest przerywany lub zniekształcony. z Urządzenia zewnętrznego z możliwością komunikacji w standardzie NFC nie można podłączyć do systemu Bluetooth z wykorzystaniem etykiety NFC. z Opisywanie urządzenie znajduje się w pobliżu urządzenia generującego promieniowanie elektromagnetyczne? z Pomiędzy opisywanym urządzeniem i urządzeniem zewnętrznym Bluetooth przesyłającym sygnał audio w systemie stereo znajduje się jakaś przeszkoda. z Zestaw głośnikowy nie znajduje się w trybie parowania Bluetooth. Wykonaj czynności z opisu Połączenie NFC do odtwarzania dźwięku (strona 14). Pilot zdalnego sterowania Objawy z Pilot nie działa prawidłowo. z Zestawu głośnikowego nie można włączyć za pomocą pilota. Skraplanie się pary wodnej Możliwa przyczyna z Czy baterie są włożone prawidłowo? z Czy bateria nie jest rozładowana? z Czy pilot nie znajduje się zbyt daleko lub pod złym kątem w stosunku do urządzenia głównego? z Czy zestaw głośnikowy nie jest zasłonięty innymi przedmiotami? z Czy na nadajnik lub odbiornik sygnału nie pada intensywne światło? z Czy równocześnie nie jest używany pilot innego urządzenia? z Czy kabel zasilający urządzenia jest podłączony do sieci elektrycznej? z Czy baterie zostały włożone? Gwałtowne zmiany temperatury oraz przechowywanie lub eksploatacja urządzenia w warunkach wysokiej wilgotności mogą powodować skraplanie się pary wodnej wewnątrz obudowy lub na okienku nadajnika pilota. Para wodna może spowodować nieprawidłowe działanie urządzenia. W takiej sytuacji należy wyłączyć zasilanie i odczekać do momentu, w którym możliwa będzie normalna praca (czyli ok. 1 godziny). Jeśli zaparowane jest okienko nadajnika w pilocie, należy je wytrzeć miękką ściereczką. Jeżeli pojawi się problem z działaniem urządzenia Jeśli urządzenie zostanie poddane działaniu silnych bodźców zewnętrznych (wstrząsy mechaniczne, silne pole elektrostatyczne, nieodpowiednie napięcie zasilające będące skutkiem burzy itp.), może się zdarzyć, że nie będzie działało prawidłowo. W takim przypadku należy: 1. Przełączyć urządzenie do trybu czuwania i włączyć je ponownie. 2. Jeśli urządzenie nadal nie działa prawidłowo, należy je odłączyć od sieci elektrycznej, a następnie podłączyć ponownie. Kasowanie zawartości pamięci i powrót do ustawień domyślnych Przed skasowaniem zawartości pamięci upewnij się, że wszystkie kable zostały odłączone od gniazd wyjściowych i wejściowych zestawu głośnikowego. 1. Naciśnij przycisk ON/STANDBY, żeby przełączyć urządzenie do trybu czuwania. 2. Naciskając i przytrzymując przycisk SOUND MODE, naciśnij i przytrzymaj przycisk ON/STANDBY, dopóki nie pojawi się napis RESET. Ostrzeżenie: Powyższe czynności spowodują skasowanie wszystkich danych zapisanych w pamięci urządzenia. PL-17

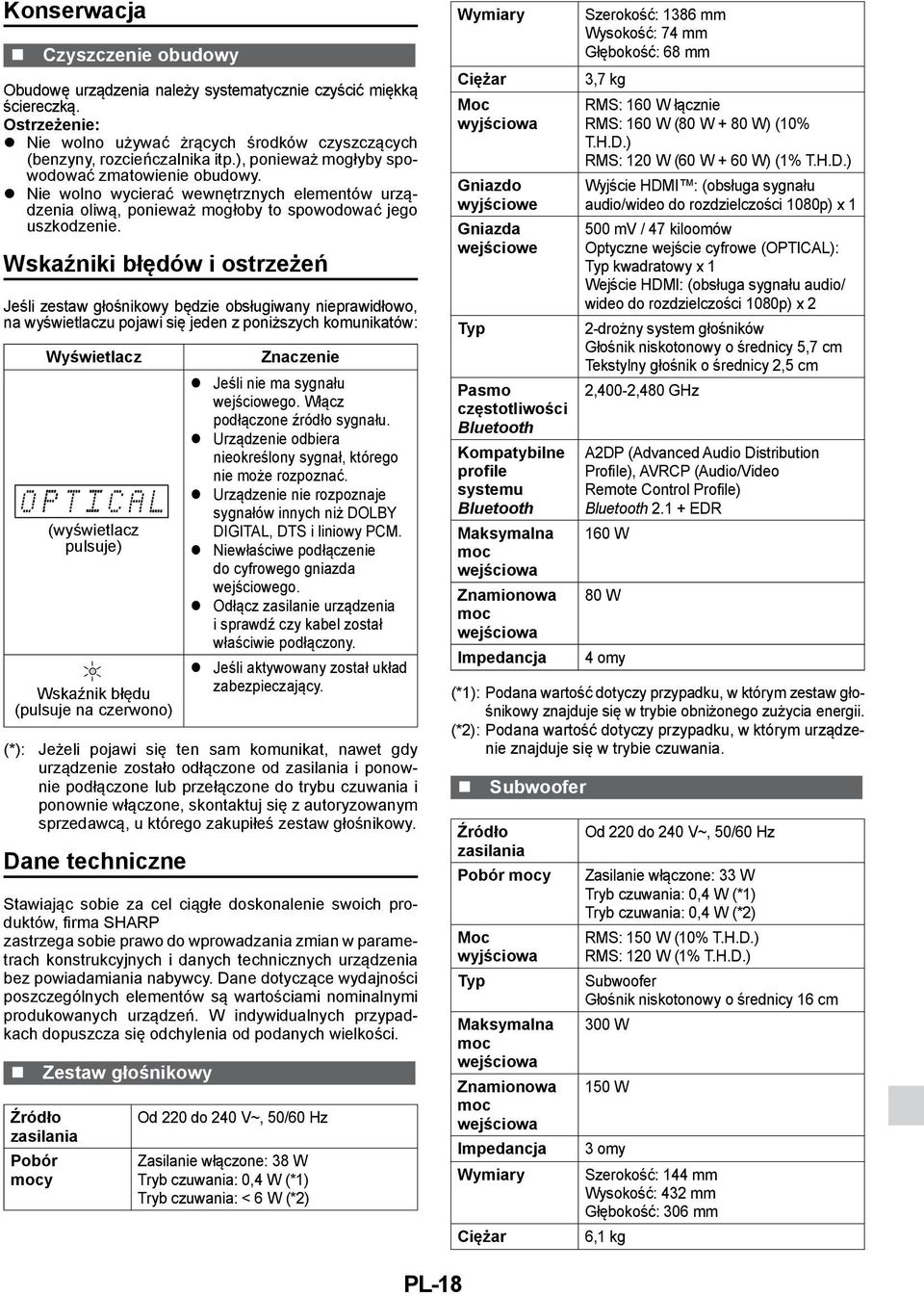

18 Konserwacja Czyszczenie obudowy Obudowę urządzenia należy systematycznie czyścić miękką ściereczką. Ostrzeżenie: z Nie wolno używać żrących środków czyszczących (benzyny, rozcieńczalnika itp.), ponieważ mogłyby spowodować zmatowienie obudowy. z Nie wolno wycierać wewnętrznych elementów urządzenia oliwą, ponieważ mogłoby to spowodować jego uszkodzenie. Wskaźniki błędów i ostrzeżeń Jeśli zestaw głośnikowy będzie obsługiwany nieprawidłowo, na wyświetlaczu pojawi się jeden z poniższych komunikatów: Wyświetlacz (wyświetlacz pulsuje) Wskaźnik błędu (pulsuje na czerwono) Znaczenie z Jeśli nie ma sygnału wejściowego. Włącz podłączone źródło sygnału. z Urządzenie odbiera nieokreślony sygnał, którego nie może rozpoznać. z Urządzenie nie rozpoznaje sygnałów innych niż DOLBY DIGITAL, DTS i liniowy PCM. z Niewłaściwe podłączenie do cyfrowego gniazda wejściowego. z Odłącz zasilanie urządzenia i sprawdź czy kabel został właściwie podłączony. z Jeśli aktywowany został układ zabezpieczający. (*): Jeżeli pojawi się ten sam komunikat, nawet gdy urządzenie zostało odłączone od zasilania i ponownie podłączone lub przełączone do trybu czuwania i ponownie włączone, skontaktuj się z autoryzowanym sprzedawcą, u którego zakupiłeś zestaw głośnikowy. Dane techniczne Stawiając sobie za cel ciągłe doskonalenie swoich produktów, firma SHARP zastrzega sobie prawo do wprowadzania zmian w parametrach konstrukcyjnych i danych technicznych urządzenia bez powiadamiania nabywcy. Dane dotyczące wydajności poszczególnych elementów są wartościami nominalnymi produkowanych urządzeń. W indywidualnych przypadkach dopuszcza się odchylenia od podanych wielkości. Zestaw głośnikowy Źródło zasilania Pobór mocy Od 220 do 240 V~, 50/60 Hz Zasilanie włączone: 38 W Tryb czuwania: 0,4 W (*1) Tryb czuwania: < 6 W (*2) Wymiary Ciężar Moc wyjściowa Gniazdo wyjściowe Gniazda wejściowe Typ Pasmo częstotliwości Bluetooth Kompatybilne profile systemu Bluetooth Maksymalna moc wejściowa Znamionowa moc wejściowa Impedancja Szerokość: 1386 mm Wysokość: 74 mm Głębokość: 68 mm 3,7 kg RMS: 160 W łącznie RMS: 160 W (80 W + 80 W) (10% T.H.D.) RMS: 120 W (60 W + 60 W) (1% T.H.D.) Wyjście HDMI : (obsługa sygnału audio/wideo do rozdzielczości 1080p) x mv / 47 kiloomów Optyczne wejście cyfrowe (OPTICAL): Typ kwadratowy x 1 Wejście HDMI: (obsługa sygnału audio/ wideo do rozdzielczości 1080p) x 2 2-drożny system głośników Głośnik niskotonowy o średnicy 5,7 cm Tekstylny głośnik o średnicy 2,5 cm 2,400-2,480 GHz A2DP (Advanced Audio Distribution Profile), AVRCP (Audio/Video Remote Control Profile) Bluetooth EDR 160 W 80 W 4 omy (*1): Podana wartość dotyczy przypadku, w którym zestaw głośnikowy znajduje się w trybie obniżonego zużycia energii. (*2): Podana wartość dotyczy przypadku, w którym urządzenie znajduje się w trybie czuwania. Subwoofer Źródło zasilania Pobór mocy Moc wyjściowa Typ Maksymalna moc wejściowa Znamionowa moc wejściowa Impedancja Wymiary Ciężar Od 220 do 240 V~, 50/60 Hz Zasilanie włączone: 33 W Tryb czuwania: 0,4 W (*1) Tryb czuwania: 0,4 W (*2) RMS: 150 W (10% T.H.D.) RMS: 120 W (1% T.H.D.) Subwoofer Głośnik niskotonowy o średnicy 16 cm 300 W 150 W 3 omy Szerokość: 144 mm Wysokość: 432 mm Głębokość: 306 mm 6,1 kg PL-18
