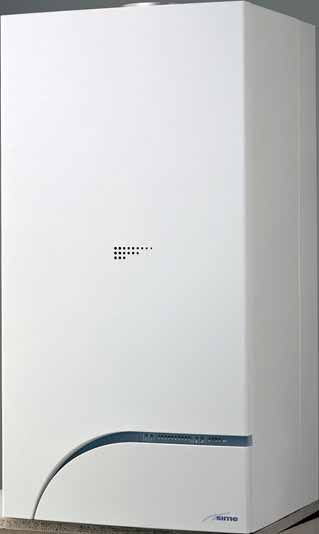

2 Kot y wiszàce PLANET DEWY Oszcz dnoêç kropla po kropli Planet Dewy to kondensacyjny kocioł produkcji Sime, natomiast tracona jest bezpowrotnie poprzez który wykorzystując nowoczesną technologię pozwala odprowadzenie przez komin bezpośrednio do osiągać wysoką sprawność a jednocześnie zredukować atmosfery. Dzięki technologii kondensacji odzyskuje się emisje szkodliwych substancji do atmosfery dużą część tej traconej energii, co pozwala na lepsze i przyczyniając się w ten sposób do poszanowania bardziej racjonalne jej wykorzystanie. Planet Dewy środowiska. Proces spalania zachodzący w kotłach osiąga maksymalną sprawność przy minimalnym tradycyjnych wykorzystuje jedynie część energii zużyciu paliwa dzięki efektywnemu wykorzystaniu zawartej w paliwie przetwarzając ją w ciepło, reszta energii wytwarzanej podczas spalania gazu.

3 Ciep o na cztery gwiazdki Technologia zastosowana w kotłach Planet Dewy gazowego na ciekły. Ta zmiana stanu fizycznego pozwala odzyskać ciepło obecne nadal w produktach powoduje oddanie energii co jest jednoznaczne z spalania. Specjalna konstrukcja wymiennika ze stali odzyskaniem ciepła, które w przeciwnym przypadku nierdzewnej sprawia, że spaliny, zanim zostaną byłoby bezpowrotnie tracone w odprowadzanych odprowadzone na zewnątrz, mają kontakt z spalinach. Na podstawie Dyrektywy CE 92/42 kocioł najzimniejszymi ściankami tego wymiennika aż do Planet Dewy uzyskał maksymalny wynik - 4 momentu, w którym następuje zmiana stanu z gwiazdki. Zielone serce Kocioł Planet Dewy wyróżnia się dbałością o środowisko dzięki zastosowaniu systemu wstępnego zmieszania (na który wyłączność posiada jedynie Sime) polegającego na zmieszaniu powietrza i gazu w specjalnym kolektorze jeszcze zanim nastąpi zapłon. System ten pozwala regulować składniki biorące udział w procesie spalania określając ich strumień co przyczynia się do uzyskania optymalnej temperatury płomienia na palniku a w konsekwencji do ograniczenia szkodliwych emisji (Co i NOx). Odpowiednio dobrany palnik zapewnia cichą pracę pozwalając spalać także gaz płynny LPG. Odprowadzenie spalin z kotłów Planet Dewy może być realizowane także przez ścianę, z uwagi na to, że stężenia emisyjne są niższe od tych najbardziej restrykcyjnych określonych w klasie 5 według normy UNI EN 297 i EN 483. Uk ad kondensacyjny z palnikiem premix kot a Planet Dewy SprawnoÊç energetyczna Kocioł Planet Dewy odzyskuje 98% energii cieplnej wytwarzanej podczas spalania wykorzystując zjawisko kondensacji a także pozwala uzyskać znaczne oszczędności, także w tradycyjnych instalacjach. kocio tradycyjny Planet Dewy SprawnoÊç Rendimento po all acqua stronie (%) wody Potenza Nominalna termica moc nominale grzewcza (kw)

4 Wysoka wydajnoêç, prostota obs ugi Estetyka charakterystycznego wyglądu kotła Planet rozbudowana a jednocześnie łatwa do zrozumienia. Dewy podporządkowana jest uczynieniu obsługi Temperatura i ciśnienie w instalacji wyświetlane są kotła prostą i przyjazną użytkownikowi. za pomocą diod na panelu kontrolnym. Diagnostyka pracy urządzenia jest szeroko 5 6 Funkcje panelu sterowania 1 Miejsce na programator zegarowy 2 Przełacznik obrotowy (off, lato, zima, reset) 3 Potencjometr regulacji temperatury c.o. 4 Potencjometr regulacji temperatury c.w.u. 5 Temperatura działania i sygnalizacja kodów błędów Wskazanie ciśnienia wody 1 3 Aqua Guard Filter System D ugie ycie kot a Wszystkie kotły Planet Dewy wyposażone są w specjalny system Aqua Guard zapewniający niezawodność działania oraz wydłużający okres jego użytkowania. Działa on bezpośrednio na obieg c.o. blokując powstawanie osadów wapiennych, które zatykają wymiennik płytowy. Dane techniczne Urządzenie do wstępnej regulacji mocy c.o. Zawór trójdrogowy na ciśnienie róznicowe Zawór trójdrogowy elektryczny Kontrola temperatury za pośrednictwem czujnika NTC Regulator strumienia gazu Zasobnik pojemnościowy szkliwiony BT100 (opcja) Czujnik kontroli temperatury do zasobnika zewnętrznego BT100 Hydrauliczny zestaw podłączeniowy do zasobnika zewnętrznego BT100 (opcja) Automatyczny by-pass na obiegu c.o. Napełnianie instalacji (dostarczany w zestawie opcjonalnym 25 BFT BT100 ) Pompa z separatorem powietrza Postcyrkulacja pompy Postwentylacja wentylatora Możliwość pracy z termostatem pomieszczeniowym i programatorem zegarowym Możliwość pracy ze zdalnym sterowaniem i termoregulatorem pogodowym Logica Remote Control (opcja) Możliwość pracy z czujnikiem temperatury zewnętrznej (opcja) Zawór bezpieczeństwa 3 bar na obiegu c.o. Zawór bezpieczeństwa 7 bar na obiegu c.w.u. (dostarczany w zestawie opcjonalnym 25 BFT BT100 ) Termostat limitu Termostat bezpieczeństwa Zawór elektryczny z podwójna zapadka odcinający wypływ gazu w przypadku braku płomienia Zabezpieczenie przed brakiem przepływu wody System przeciwzamrożeniowy z czujnikiem NTC na obiegu c.o. interweniujący przy spadku temperatury wody do 6 C 25 BF - 30 BF 25 BFT

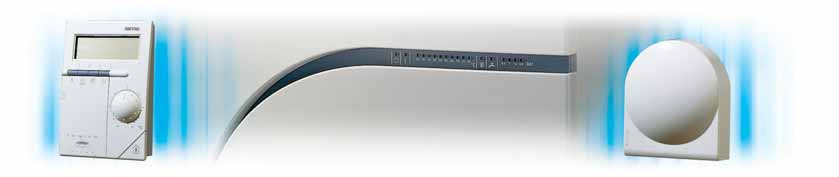

5 Logica Remote Control - Inteligentne sterowanie Możliwosci kotła Planet Dewy wykorzystywane są w pełni przy zastosowaniu termoregulatora Logica Remote Control współpracującego z czujnikiem temperatury zewnętrznej. Jest to prosty układ, który optymalizuje prące kotła poprawiajać jego sprawność i obniżając zużycie gazu. Z Logica Remote Control i czujnikiem temperatury możliwe jest: Zdalne sterowanie funkcjami kotła Praca z termostatem zegarowym przełączającym w zakresie trzech różnych temperatur pracy Sterowanie z uwzględnieniem temperatury zewnętrznej (z czujnikiem jako opcją) Sterownie temperatura w zasobniku poprzez programowanie czasowe Okresowe podnoszenie temperatury w zasobniku w celu dezynfekcji obiegu (funkcja legionella) Sygnalizowanie możliwych nieprawidłowości działania z podaniem ich przyczyn Przewidywanie i kompensacja zarówno zmian warunków pogodowych jak i zmian w zapotrzebowaniu na ciepło (funkcja uczenia się) Ograniczanie ogrzewania w ciągu dnia lub w dłuższych okresach czasu, kiedy temperatura zewnętrzna jest wyższa od temperatury w pomieszczeniach (funkcja ECO) Zmiana temperatury zadanej poprzez prostą zmianę nastawy, bez ingerencji w ustawione programy sterownika Możliwość zatrzymania zadanego programu na czas nieobecności z nastawieniem automatycznego wznowienia pracy w momencie powrotu. Logica Remote Control Czujnik temperatury zewn trznej Niezawodna technologia Cała gama kotłów Planet Dewy dostępna jest w wersji z zamknięta komora spalania, z zapłonem elektronicznym i płynną modulacją płomienia w trybie c.o. i produkcji c.w.u. Wymiennik woda-spaliny wykonany jest ze stali nierdzewnej, podobnie jak wymiennik płytowy w modelach do produkcji c.w.u. (25 i 30 BF). Wersja jednofunkcyjna tylko c.o. (25 BFT) wyposażona jest seryjnie w zawór trójdrogowy z napędem silnikowym umożliwiający podłączenie zewnętrznego pionowego zasobnika pojemnościowego BT 100. BT 100

6 Dane techniczne BF 25 BTF 30 BF Moc grzewcza c.o. Nominalna C kw (kcal/h) 24,0 (20.600) 24,0 (20.600) 29,3 (25.200) Minimalna C kw (kcal/h) 8,6 (7.400) 8,6 (7.400) 10,4 (9.000) Nominalna C kw (kcal/h) 26,4 (22.700) 26,4 (22.700) 32,0 (27.500) Minimalna C kw (kcal/h) 9,5 (8.200) 9,5 (8.200) 11,4 (9.800) Obciążenie grzewcze nominalne/minimalne kw 24,9/9,0 24,9/9,0 30,0/10,8 Sprawność cieplna użyteczna C Obciążenie nominalne / minimalne % 96,6/95,7 96,6/95,7 97,7/96,7 Sprawność cieplna użyteczna C Obciążenie nominalne / minimalne % 106,2/105,3 106,2/105,3 106,8/105,8 Sprawność energetyczna (Dyrektywa CEE 92/42) Pojemność wodna 6,0 5,5 6,5 Max ciśnienie robocze Pobór mocy elektrycznej W Stopień ochrony IP X4D IP X4D IP X4D Naczynie wzbiorcze Pojemność / Ciśnienie wstępne bar 8/1 8/1 8/1 Zakres regulacji temperatury c.o. C Zakres regulacji temperatury c.w.u. C (1) Produkcja c.w.u. Produkcja c.w.u. specyficzna EN 625 (2) l/min 10,5 18,7 (1) 13,7 Produkcja c.w.u. ciagła dla Δt 30 C l/min 11,5 11,5 (1) 14,1 Natężenie przepływu minimalne c.w.u. 2 2 Ciśnienie minimalne c.w.u. bar 0,5 0,5 Ciśnienie maksymalne c.w.u. bar 7 7 (1) 7 Pojemność zasobnika c.w.u. l 100 (1) Naczynie wzbiorcze zasobnika l 4 (1) Maksymalna długość poziomego odcinka współosiowego przewodu spalinowego m 2,8 2,8 2,8 Maksymalna długość poziomego odcinka rozgałęzionego przewodu spalinowego m Emisja CO Emisja NOx (Klasa 5) ppm Ciężar kg (1) Kiedy do wersji 25 BFT podłączony jest zasobnik BT 100 z pomocą zestawu opcjonalnego. (2) Test dla zużycia wody przez 10 minut. Gabaryty Pod aczenia Z ø 100/ ø Gabaryty Z mm CA Przewód powietrzny ø 80 CS Przewód spalinowy ø U E G M R U C E ø 505 S C = = S R M G E U Z R3 S4 225 M CA CS CA 85 Pod aczenia BF BFT BT 100 M Zasilanie instalacji c.o. 3/4 3/4 - R Powrót instalacji c.o. 3/4 3/4 - G Przyłącze gazu 3/4 3/4 - S3 Spust kondensatu Ņ 25 Ņ 25 - E Wejście zimnej wody 1/2-3/4 U Wyjście c.w.u. 1/2-3/4 C Recyrkulacja - - 3/4 R3 Powrót zasobnika c.w.u M2 Zasilanie zasobnika c.w.u S4 Spust zasobnika c.w.u /2 Firma Fonderie Sime S.p.A. zastrzega sobie prawo do wprowadzania w każdym momencie i bez obowiązku uprzedzenia zmian do produktów własnej produkcji, wynikających z ich ulepszania, bez powodowania zmian podstawowych ich danych. Niniejszy prospekt nie może być traktowany jako umowa w stosunku do osób trzecich. cod /2006 Fonderie Sime S.p.A Via Garbo, Legnago (Vr) Italy Tel Fax BOREN Energia Nova Sp. Z o.o., ul. Kopernika 11, Wrocław, tel.: (+48) , fax: (+48)
