Nazwa inwestycji: Remont budynku Świetlicy Wiejskiej OSP w Bożewie Nowym poprzez docieplenie ścian zewnętrznych wraz z obróbką blacharską

Transkrypt

1 Jednostka projektująca: MS Projekt - Mariusz Sztybur, Pracownia Projektowa, Nadzory Budowlane Sierpc, ul. Armii Krajowej 5d Projekt Techniczny Nazwa inwestycji: Remont budynku Świetlicy Wiejskiej OSP w Bożewie Nowym poprzez docieplenie ścian zewnętrznych wraz z obróbką blacharską Adres Inwestycji: Bożewo Nowe, gm. Mochowo, dz. nr ewid. 18/2, Obręb: Bożewo Nowe, Jedn. ewid. gm. Mochowo Inwestor: Gmina Mochowo, Mochowo 20, Mochowo Projektowali: mgr inż. Mariusz Sztybur Nr upr. bud. MAZ/0557/PWOK/11 do projektowania w specjalności konstrukcyjno-budowlanej bez ograniczeń Sierpc, maj 2013r. Opracowanie zawiera ponumerowanych kart egz. nr

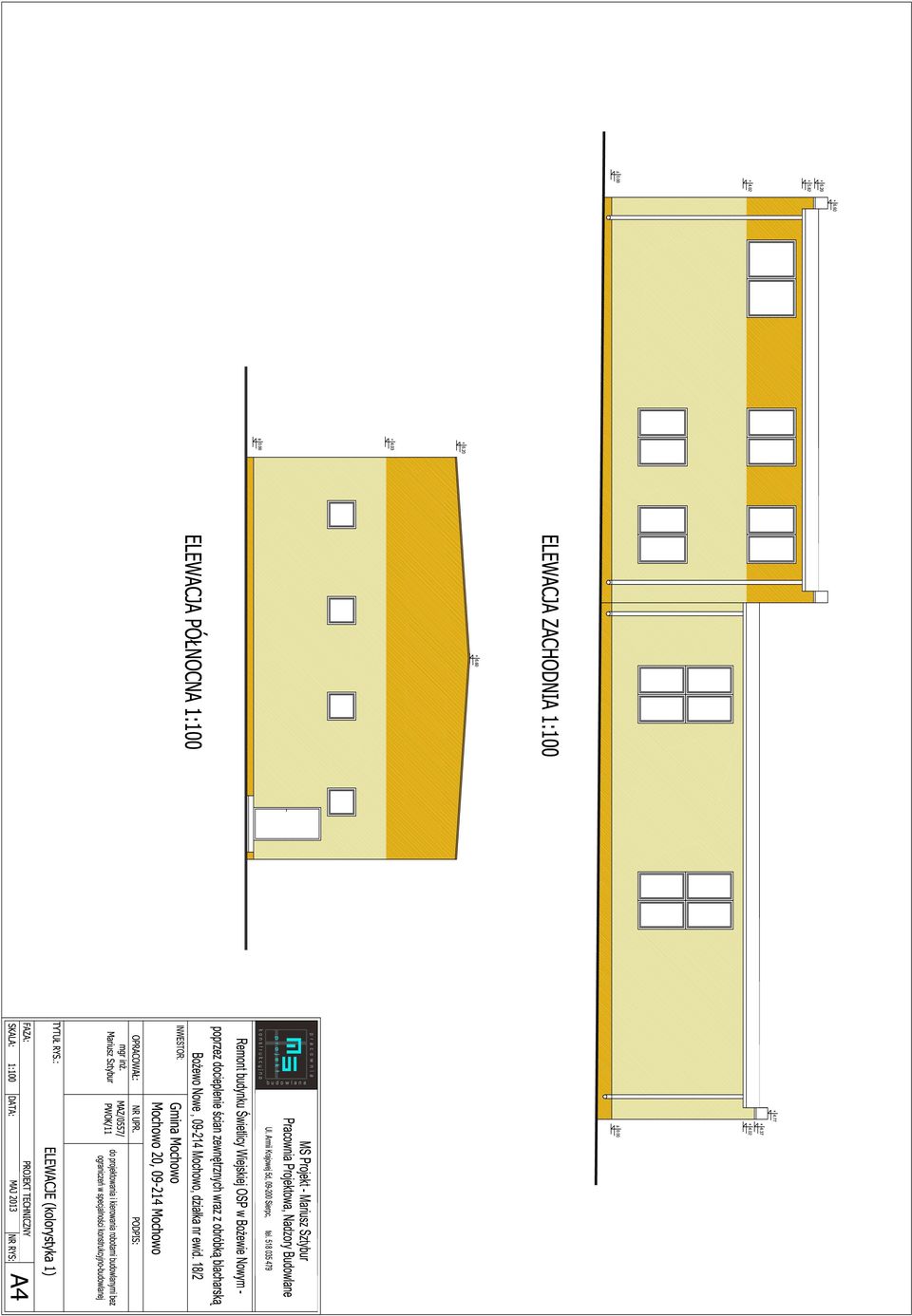

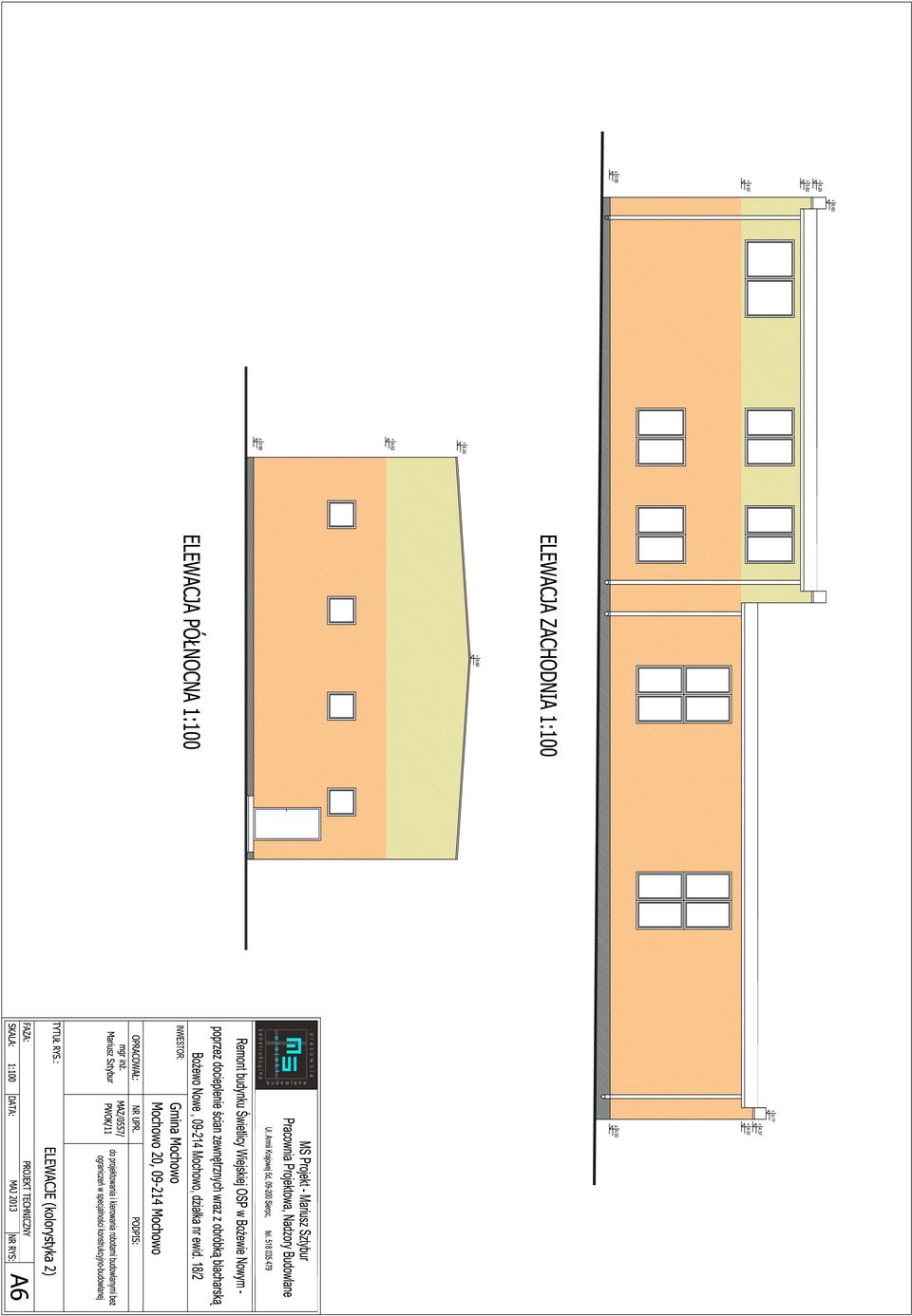

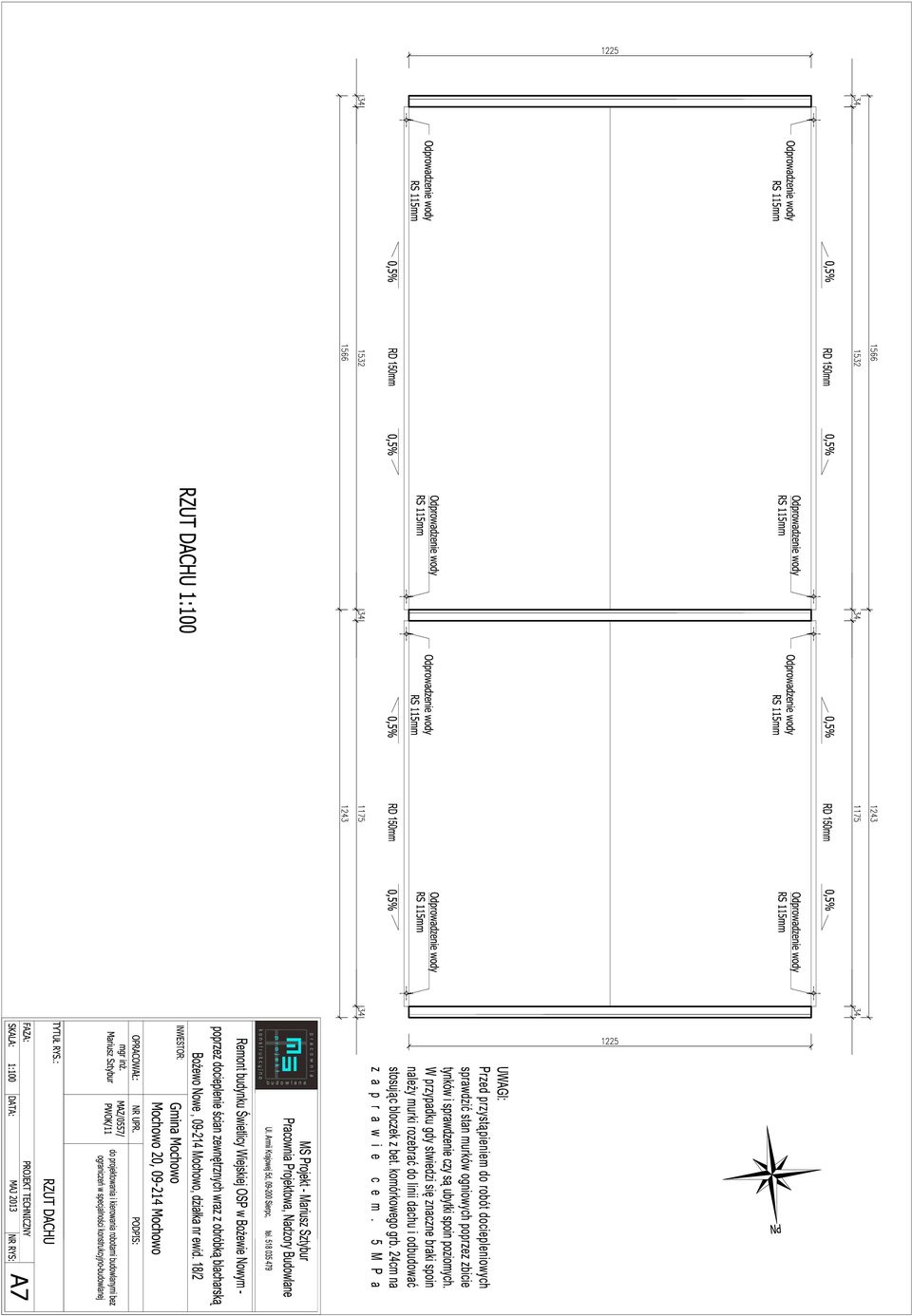

2 Spis zawartości projektu technicznego Oświadczenie projektanta Dokumenty formalno-prawne Opis techniczny 1. Charakterystyka formalna. 2. Przedmiot inwestycji. 3. Podstawa prawna opracowania. 4. Opis stanu istniejącego i lokalizacja inwestycji. 5. Zakres opracowania: 6. Uwagi ogólne: 7. Ochrona środowiska oraz oddziaływanie na otoczenie. 8. Pozostałe informacje. Informacja dotycząca bezpieczeństwa i ochrony zdrowia, ze względu na specyfikację projektowanego obiektu budowlanego 1. Charakterystyka formalna. 2. Podstawa prawna wykonania opracowania : 3. Przedmiot opracowania : 4. Zakres robót budowlanych 5. Zagospodarowanie terenu i dojazd do obiektu 6. Ochrona ogólna w czasie robót Część rysunkowa RZUT PARTERU RZUT PIĘTRA ELEWACJE (kolorystyka 1) ELEWACJE (kolorystyka 1) ELEWACJE (kolorystyka 2) ELEWACJE (kolorystyka 2) RZUT DACHU Rys. A1 Rys. A2 Rys. A3 Rys. A4 Rys. A5 Rys. A6 Rys. A7 Załączniki

3 Oświadczenie projektanta Sierpc, dnia r. Mariusz Sztybur ul. Armii Krajowej 5d Sierpc O Ś W I A D C Z E N I E Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994r. - Prawo budowlane (Dz.U. z 2010 nr 243 poz z późniejszymi zmianami) oświadczam, że projekt techniczny na Remont budynku Świetlicy Wiejskiej OSP w Bożewie Nowym poprzez docieplenie ścian zewnętrznych wraz z obróbką blacharską na działce nr ewid. 18/2 położonej w miejscowości Bożewo Nowe, gm. Mochowo, dla Inwestora: Gmina Mochowo, Mochowo 20, Mochowo został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.... (pieczątka i podpis projektanta)

4 Dokumenty formalno-prawne

5 MAPA SYTUACYJNO-WYSOKOSCIOWA Skala 1: 1000 arkusz mapy nr WYDANO DO CELÓW OPINIODAWCZYCH woj. mazowieckie pow. sierpecki gmina Mochowo obręb Bożewo Nowe działka 18/2 Nie zawiera granic prawnych nieruchomości oraz aktualnej sytuacji irft Sierpc,dnia2??? 187 \ \ W ^ / f/ 1CIŚ9^ H!&0//RVI W,13 13 S 10?2/ g / mt R W23. JU62Ź/ B mw -yj^why/ h l ^ m ^ & W ps5 7ht/px pol bruk / i S ^ e ^ R / 'hoftia TofflWp mfę^cgw m ś / AB /, 18 w & i,7/

6 Jednostka projektująca: MS Projekt - Mariusz Sztybur, Pracownia Projektowa, Nadzory Budowlane Sierpc, ul. Armii Krajowej 5d Opis techniczny 1. Charakterystyka formalna Nazwa inwestycji: Remont budynku Świetlicy Wiejskiej OSP w Bożewie Nowym poprzez docieplenie ścian zewnętrznych wraz z obróbką blacharską 1.2. Inwestor: Gmina Mochowo, Mochowo 20, Mochowo 1.3. Adres Inwestycji: Miejscowość: Bożewo Nowe, gm. Mochowo, dz. nr ewid. 18/2, Obręb: Bożewo Nowe, jedn. ewid. gm. Mochowo 2. Przedmiot inwestycji. Przedmiotem inwestycji jest remont budynku Świetlicy Wiejskiej OSP polegający na dociepleniu ścian zewnętrznych oraz wymianie obróbek blacharskich na działce nr ewid. 18/2 w miejscowości Bożewo Nowe, gm. Mochowo. 3. Podstawa prawna opracowania Ustawy i Rozporządzenia. Ustawa prawo budowlane (tekst jednolity Dz.U. z 2010 nr 243 poz. 16 z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002r, Nr 75, poz.690) Rozporządzenie Ministra Infrastruktury z dnia w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z r, Nr 120, poz. 1133) 3.2. Materiały wyjściowe Zlecenie Inwestora

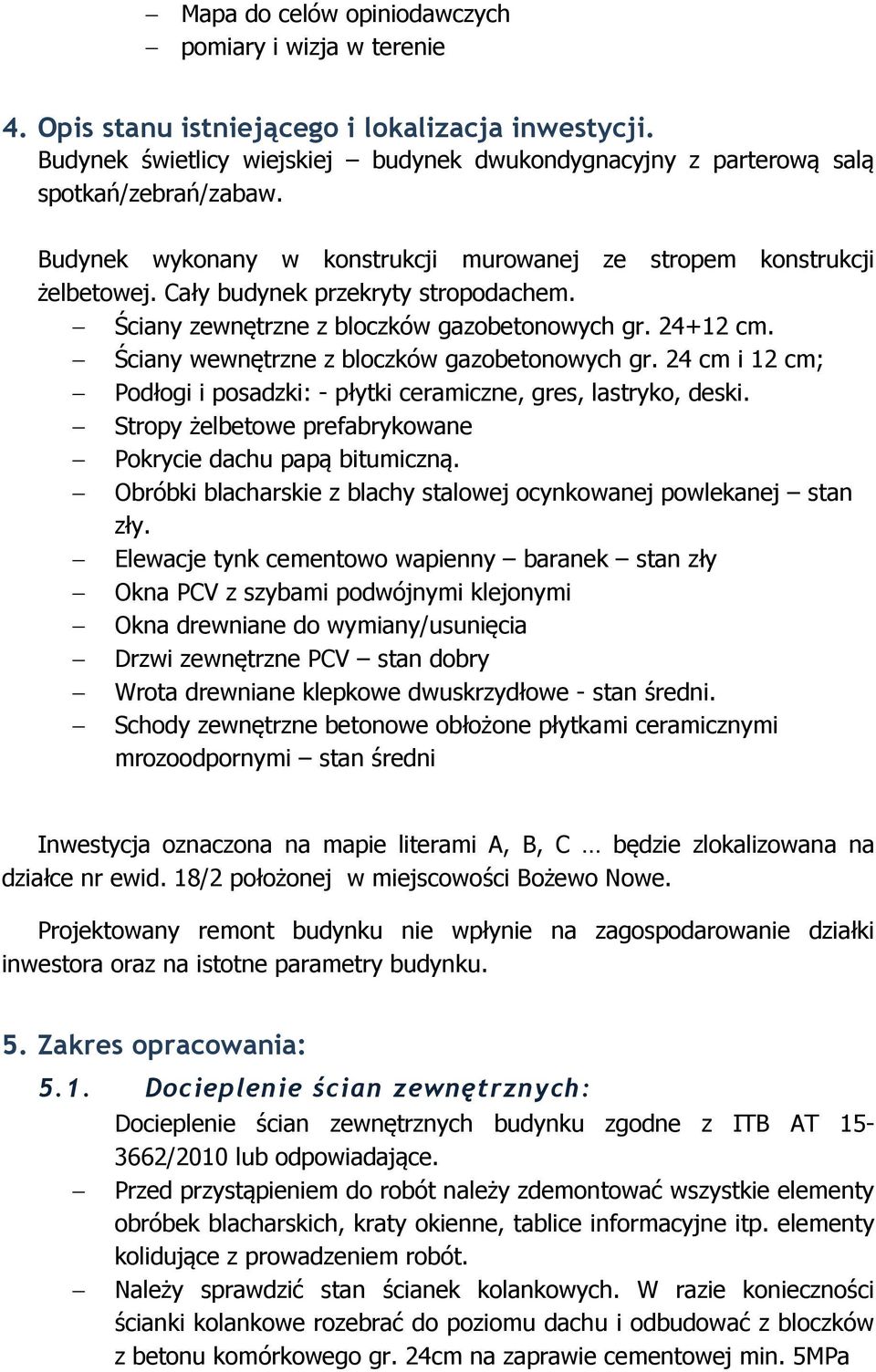

7 Mapa do celów opiniodawczych pomiary i wizja w terenie 4. Opis stanu istniejącego i lokalizacja inwestycji. Budynek świetlicy wiejskiej budynek dwukondygnacyjny z parterową salą spotkań/zebrań/zabaw. Budynek wykonany w konstrukcji murowanej ze stropem konstrukcji żelbetowej. Cały budynek przekryty stropodachem. Ściany zewnętrzne z bloczków gazobetonowych gr cm. Ściany wewnętrzne z bloczków gazobetonowych gr. 24 cm i 12 cm; Podłogi i posadzki: - płytki ceramiczne, gres, lastryko, deski. Stropy żelbetowe prefabrykowane Pokrycie dachu papą bitumiczną. Obróbki blacharskie z blachy stalowej ocynkowanej powlekanej stan zły. Elewacje tynk cementowo wapienny baranek stan zły Okna PCV z szybami podwójnymi klejonymi Okna drewniane do wymiany/usunięcia Drzwi zewnętrzne PCV stan dobry Wrota drewniane klepkowe dwuskrzydłowe - stan średni. Schody zewnętrzne betonowe obłożone płytkami ceramicznymi mrozoodpornymi stan średni Inwestycja oznaczona na mapie literami A, B, C będzie zlokalizowana na działce nr ewid. 18/2 położonej w miejscowości Bożewo Nowe. Projektowany remont budynku nie wpłynie na zagospodarowanie działki inwestora oraz na istotne parametry budynku. 5. Zakres opracowania: 5.1. Docieplenie ścian zewnętrznych: Docieplenie ścian zewnętrznych budynku zgodne z ITB AT /2010 lub odpowiadające. Przed przystąpieniem do robót należy zdemontować wszystkie elementy obróbek blacharskich, kraty okienne, tablice informacyjne itp. elementy kolidujące z prowadzeniem robót. Należy sprawdzić stan ścianek kolankowych. W razie konieczności ścianki kolankowe rozebrać do poziomu dachu i odbudować z bloczków z betonu komórkowego gr. 24cm na zaprawie cementowej min. 5MPa

8 Sprawdzenie stanu istniejących tynków przez opukanie ich młotkiem. W przypadku odparzenia tynku tynk zbić a następnie uzupełnić zaprawą cementowo-wapienną. Zmycie powierzchni podłoża. Wykonanie próby przyczepności przez przygotowanie 8-10 próbek styropianu o wym. 10x10 cm (po 2 próbki na elew. szczytowe i po 2-3 próbki na elewacje frontową i tylną) i przyklejenie w różnych miejscach do podłoża masą klejową. Sprawdzenie po 4 dniach przez oderwanie przyklejonych próbek. Pozytywnym wynikiem winno być rozerwanie styropianu i pozostanie warstwy klejowej na podłożu. Niedopuszczalne jest oderwanie się próbki od podłoża razem z warstwą klejową Przygotowanie masy klejowej wg instrukcji wybranego producenta. Przyklejenie płyt styropianowych: Przyklejenie listwy cokołowej Ułożenie masy klejowej na płycie pasem ciągłym po obwodzie oraz w formie placków w ilości 10 szt. o średnicy ok. 8 cm Płyty styropianowe do docieplenia samogasnące "FS 15" frezowane powinny odpowiadać BN-91/ i posiadać wymiary 50x100 cm grub. 10 cm i być sezonowane min. 3 miesiące. Ościeża płyty styropianowe do docieplenia samogasnące "FS 15" powinny odpowiadać BN-91/ i posiadać wymiary 50x100 cm grub. 2 cm i być sezonowane min. 3 miesiące. Przyklejenie siatki: Siatka jako elementu zbrojenia warstwy termorenowacyjnej winna być stosowana jako tkanina szklana wg normy PN- 92/P Należy ją układać na wcześniej naniesioną warstwę masy klejowej gr 2 mm na płyty styropianowe i wcisnąć ją w masę pacą drewnianą lub stalową. Siatkę należy układać pasami pionowymi z góry w dół "na zakład" minimum 5 cm. Do wysokości 2,5 m ułożyć podwójną warstwę siatki. Narożniki ścian, krawędzie ościeży należy zabezpieczyć przez zamontowanie aluminiowych listew narożnych 25x25 mm perforowanych. Ułożenie tkaniny szklanej winno nastąpić nie wcześniej niż po upływie 3 dni od chwili przyklejenia płyt styropianowych. Wykonanie warstwy fakturowej: Warstwę fakturową wyprawy elewacyjnej należy wykonać jako tynk cienkowarstwowy mineralny ( baranek ) gr. ~3 mm kolorystyka elewacji do uzgodnienia z Inwestorem.

9 Warstwę fakturową należy wykonać po uprzednim zagruntowaniu podłoża po upływie min. 3 dni od przyklejenia tkaniny szklanej. Montaż nowych obróbek blacharskich i podokienników Montaż rynien i rur spustowych z PCV rynny o średnicy 150mm, rury spustowe o średnicy >=115mm. Montaż tablic i innych elementów wcześniej zdemontowanych na potrzeby prowadzenia robót dociepleniowych 6. Uwagi ogólne: - Roboty dociepleniowe należy wykonywać w temperaturze od +5 do +25oC, - Niedopuszczalne jest wykonywanie robót w okresie opadów atmosferycznych, silnych wiatrów i przy małej wilgotności powietrza. - Na wszystkie materiały użyte do robót dociepleniowych winne być przedstawione aprobaty techniczne, normy i potwierdzenia/deklaracje zgodności. - Kolorystyka elewacji, obróbek blacharskich oraz rynien i rur spustowych winna być ustalona z inwestorem. 7. Ochrona środowiska oraz oddziaływanie na otoczenie. Nie przewiduje się negatywnego wpływu na otoczenie. Oddziaływania powstałe na etapie realizacji będą krótkotrwale i ustąpią po zakończeniu prac budowlanych. Projektowany remont nie będzie ograniczać dostępu do drogi publicznej, ani infrastruktury technicznej przebiegającej przez działkę. 8. Pozostałe informacje. Działka nr ewid. 18/2 oraz teren przyległy nie znajduje się w strefie ochrony konserwatorskiej. Opracował : Sierpc, maj 2013r.

10 Informacja dotycząca bezpieczeństwa i ochrony zdrowia, ze względu na specyfikację projektowanego obiektu budowlanego 1. Charakterystyka formalna Nazwa inwestycji: Remont budynku Świetlicy Wiejskiej OSP w Bożewie Nowym poprzez docieplenie ścian zewnętrznych wraz z obróbką blacharską 1.2. Inwestor: Gmina Mochowo, Mochowo 20, Mochowo 1.3. Adres Inwestycji: Miejscowość: Bożewo Nowe, gm. Mochowo, dz. nr ewid. 18/2, Obręb: Bożewo Nowe, jedn. ewid. gm. Mochowo 1.4. Opracowali : mgr inż. Mariusz Sztybur Nr upr. bud. MAZ/0557/PWOK/11 2. Podstawa prawna wykonania opracowania : Ustawa z dnia 7 lipca 1994r. - Prawo budowlane (tekst jednolity: Dz.U. z 2010 nr 243 poz ) Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. (Dz.U. z 2003r. Nr 120, poz. 1126) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. Przepisy bhp branżowe. 3. Przedmiot opracowania : Przedmiotem opracowania jest informacja dotycząca bezpieczeństwa i ochrony zdrowia w związku ze specyfikacją projektowanego obiektu budowlanego, która

11 stanowi wytyczną do opracowania przez kierownika budowy przed rozpoczęciem robót, planu bezpieczeństwa i ochrony zdrowia uwzględniającą specyfikę obiektu budowlanego i warunki prowadzenia robót budowlanych. 4. Zakres robót budowlanych Przy remoncie budynku przewidziano następujące roboty budowlane: a) roboty rozbiórkowe b) roboty dociepleniowe c) roboty montażowe 5. Zagospodarowanie terenu i dojazd do obiektu Wykaz istniejących obiektów budowlanych zgodnie z projektem technicznym. Poza remontowanym obiektem na działce zlokalizowany jest budynek gospodarczy. Dojazd do działki zapewniony jest z wojewódzkiej umożliwiającej bezpośredni dostęp dla sił ratowniczych. 6. Ochrona ogólna w czasie robót Prace prowadzić zgodnie z Rozporządzeniem w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129, poz. 844) i Rozporządzeniem BHP podczas wykonywania robót budowlanych (Dz. U ) Plac budowy należy oznakować i zabezpieczyć przed dostępem osób niepowołanych. Teren należy ogrodzić i wyposażyć w tablicę informacyjną zgodnie z obowiązującym wzorem. Stosować znaki i oznaczenia stref zagrożenia i stref niebezpiecznym zgodnie z normą o znakach ostrzegawczych. 7. Ochrona szczególna w czasie robót Do zabezpieczeń stanowisk pracy na wysokości, przed upadkiem stosować środki ochrony zbiorowej, w szczególności balustrady, siatki ochronne i siatki bezpieczeństwa. Osoba wykonująca roboty na dachu o nachyleniu powyżej 20% jeżeli nie stosuje się rusztowań ochronnych, jest obowiązana stosować środki ochrony indywidualnej lub inne urządzenia ochronne.

12 Wszystkie prace prowadzić przestrzegając przepisy BHP obowiązujące w budownictwie. 8. Ochrona osobista i instruktaż pracowników Przed dopuszczeniem pracownika do pracy należy zabezpieczyć pracownika w odzież roboczą i ochronną zgodnie z obowiązującymi przepisami. Pracownicy narażeni na urazy mechaniczne i inne szkodliwe czynniki i zagrożenia powinni być zaopatrzeni w sprzęt ochrony osobistej. Sprzęt ten powinien posiadać atesty oraz instrukcje określające sposób jego użytkowania. Kierownik budowy winien zapewnić instruktaż pracowników z zakresie ogólnych przepisów BHP i szczegółowych objaśnień w zakresie robót stanowiskowych. Obszar oddziaływania obiektu, o którym mowa w art. 28 ust. 2 Prawo budowlane ( tekst jednolity: Dz.U. z 2010 nr 243 poz. 1623) nie obejmuje sąsiednich nieruchomości. Sierpc, maj 2013r.

13 Jednostka projektująca: MS Projekt - Mariusz Sztybur, Pracownia Projektowa, Nadzory Budowlane Sierpc, ul. Armii Krajowej 5d Część rysunkowa RZUT PARTERU RZUT PIĘTRA ELEWACJE (kolorystyka 1) ELEWACJE (kolorystyka 1) ELEWACJE (kolorystyka 2) ELEWACJE (kolorystyka 2) RZUT DACHU Rys. A1 Rys. A2 Rys. A3 Rys. A4 Rys. A5 Rys. A6 Rys. A7

14

15

16

17

18

19

20

21 Załączniki Schemat docieplania ścian 10 Sposób ułożenia masy klejowej
