1 Rozdział 7. Płyta żelbetowa 7.1 Płyta Żelbetowa. Zestawienie okien i poleceń. [BAZA] [PŁYTA ŻELB.] PLT PLE PLR PLK PLM - Płyta menu główne - Edycja zbrojenia - Rysowanie zbrojenia - Kopiowanie zbrojenia - Przestawia punkt bazowy (w polu płyty) Płyta okno główne

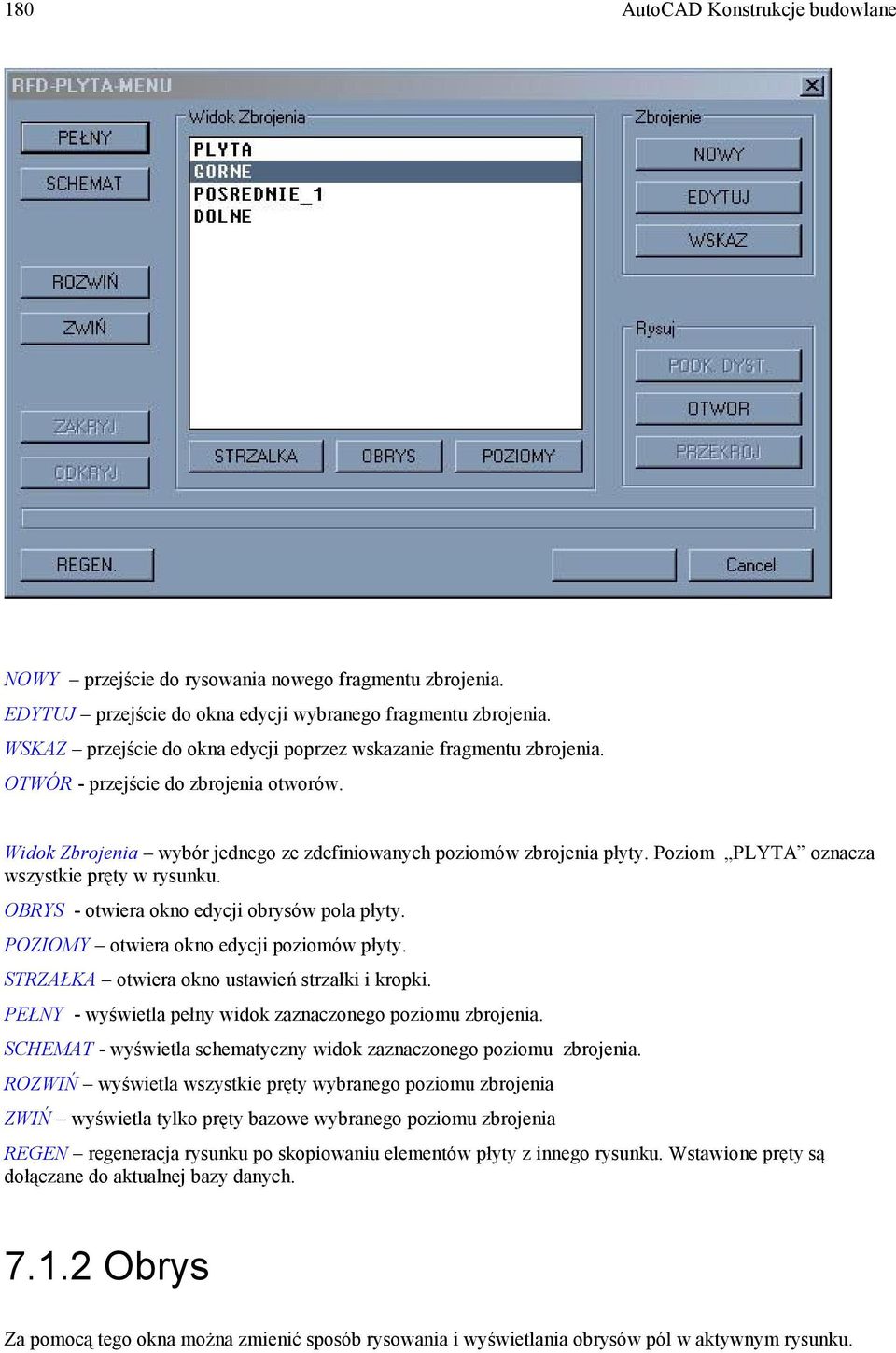

2 180 AutoCAD Konstrukcje budowlane NOWY przejście do rysowania nowego fragmentu zbrojenia. EDYTUJ przejście do okna edycji wybranego fragmentu zbrojenia. WSKAŻ przejście do okna edycji poprzez wskazanie fragmentu zbrojenia. OTWÓR - przejście do zbrojenia otworów. Widok Zbrojenia wybór jednego ze zdefiniowanych poziomów zbrojenia płyty. Poziom PLYTA oznacza wszystkie pręty w rysunku. OBRYS - otwiera okno edycji obrysów pola płyty. POZIOMY otwiera okno edycji poziomów płyty. STRZAŁKA otwiera okno ustawień strzałki i kropki. PEŁNY - wyświetla pełny widok zaznaczonego poziomu zbrojenia. SCHEMAT - wyświetla schematyczny widok zaznaczonego poziomu zbrojenia. ROZWIŃ wyświetla wszystkie pręty wybranego poziomu zbrojenia ZWIŃ wyświetla tylko pręty bazowe wybranego poziomu zbrojenia REGEN regeneracja rysunku po skopiowaniu elementów płyty z innego rysunku. Wstawione pręty są dołączane do aktualnej bazy danych Obrys Za pomocą tego okna można zmienić sposób rysowania i wyświetlania obrysów pól w aktywnym rysunku.

3 Rozdział 7 Płyta żelbetowa 181 Wstaw obrys dla - włącznie / wyłączanie rysowania obrysu dla poszczególnych typów pól. Typ linii wybór sposobu rysowania obrysów (linią ciągłą lub przerywaną). Kształt obrysu obrys wokół pola lub w formie dwu równoległych linii. Przerysuj wszystko - zaznaczenie tej opcji powoduje przerysowanie wszystkich obrysów w rysunku wg bieżących ustawień. <<< - powrót do okna Menu. OK zatwierdzenie wprowadzonych zmian. Cancel wyjście z programu Poziomy Za pomocą tego okna można dodawać nowe poziomy zbrojenia lub edytować istniejące. Poziomy zbrojenia płyty nie mają nic wspólnego z warstwami w rysunku AutoCAD.

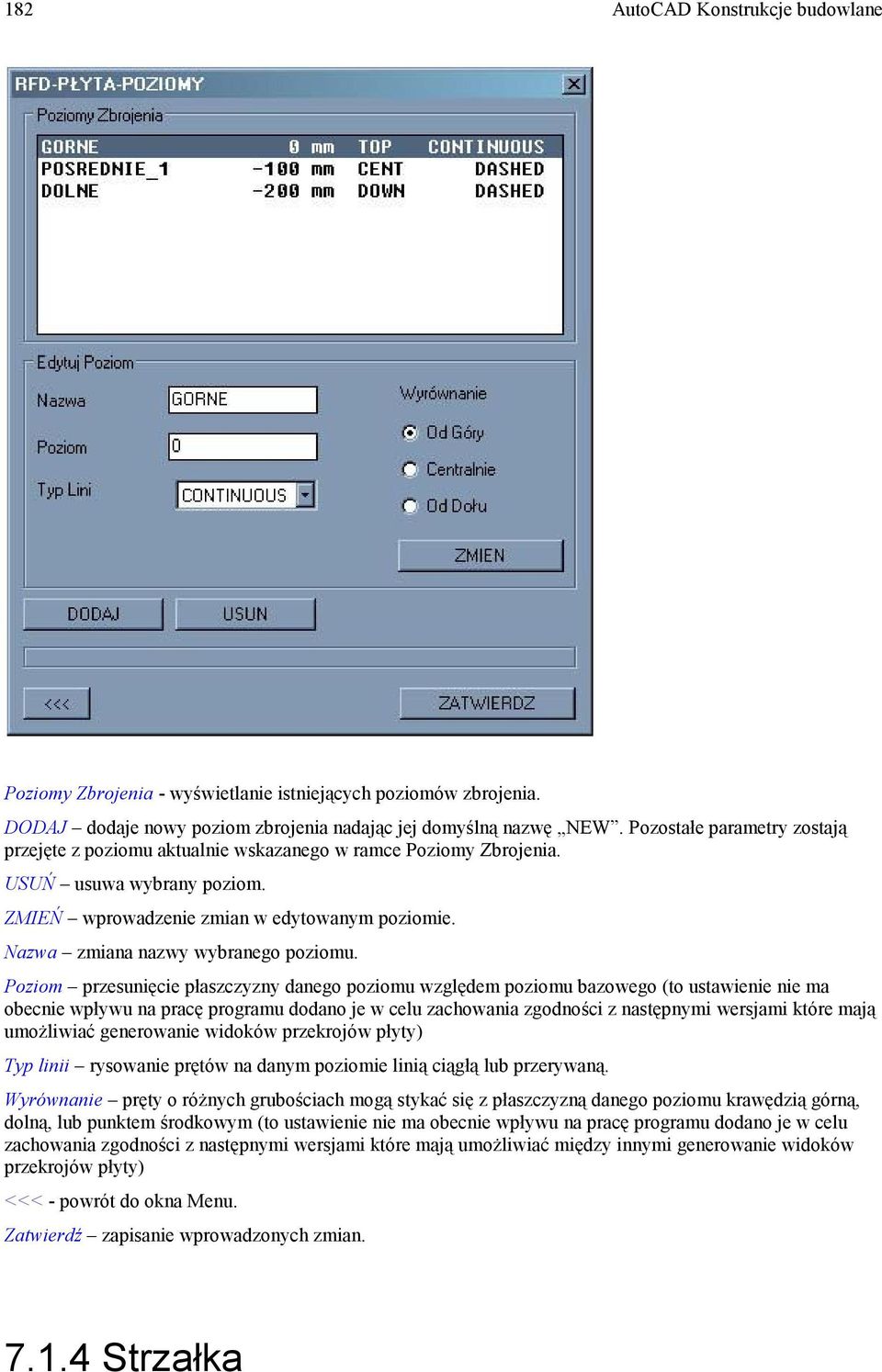

4 182 AutoCAD Konstrukcje budowlane Poziomy Zbrojenia - wyświetlanie istniejących poziomów zbrojenia. DODAJ dodaje nowy poziom zbrojenia nadając jej domyślną nazwę NEW. Pozostałe parametry zostają przejęte z poziomu aktualnie wskazanego w ramce Poziomy Zbrojenia. USUŃ usuwa wybrany poziom. ZMIEŃ wprowadzenie zmian w edytowanym poziomie. Nazwa zmiana nazwy wybranego poziomu. Poziom przesunięcie płaszczyzny danego poziomu względem poziomu bazowego (to ustawienie nie ma obecnie wpływu na pracę programu dodano je w celu zachowania zgodności z następnymi wersjami które mają umożliwiać generowanie widoków przekrojów płyty) Typ linii rysowanie prętów na danym poziomie linią ciągłą lub przerywaną. Wyrównanie pręty o różnych grubościach mogą stykać się z płaszczyzną danego poziomu krawędzią górną, dolną, lub punktem środkowym (to ustawienie nie ma obecnie wpływu na pracę programu dodano je w celu zachowania zgodności z następnymi wersjami które mają umożliwiać między innymi generowanie widoków przekrojów płyty) <<< - powrót do okna Menu. Zatwierdź zapisanie wprowadzonych zmian Strzałka

5 Rozdział 7 Płyta żelbetowa 183 Rozmiar strzałki ustawienia wielkości grotu strzałki (stałe lub zmienne w zależności od długości strzałki). Rozmiar kropki ustawia rozmiar kropki jako wielokrotność średnicy pręta użytego w danym polu lub jako stałą wartość (mm) dla całego rysunku. REDRAW przerysowuje wszystkie kropki w rysunku wg zadanych ustawień. <<< - powrót do okna Menu Otwór

6 184 AutoCAD Konstrukcje budowlane Parametry - ustalanie parametrów pola. Fi średnica pręta Stal typ stali R odległości między prętami Poziom wybór poziomu zbrojenia Pręt wybór typu wiązki (pręt pojedynczy, podwojony lub potrojony) Podaj - położenie pola względem dozbrajanego otworu. Offset 1 (mm) wysunięcie pręta poza koniec krawędzi otworu W wskaż wysunięcie pręta poza koniec krawędzi otworu Offset 2 (mm) wysunięcie pręta poza koniec krawędzi otworu W wskaż wysunięcie pręta poza koniec krawędzi otworu D (mm) odległość pierwszego pręta od krawędzi otworu. W wskaż odległość pierwszego pręta od krawędzi otworu. Otwór WSKAŻ (Punkty, Obrys) - wybór sposobu rysowania zbrojenia. <<< - powrót do okna Menu. RYSUJ rysuje zbrojenie. Cancel - wyjście z programu.

7 Rozdział 7 Płyta żelbetowa Edycja zbrojenia Widok - wygląd wybranego pola ROZWINIĘTY/ZWINIĘTY widoczne wszystkie pręty lub tylko pręt bazowy. PEŁNY/SCHEMAT widoczne lub niewidoczne grubości prętów. ZMIEŃ - zamyka okno i zmienia wygląd pola zgonie z ustawieniami z ramki Widok Parametry wyświetla parametry wybranego pola USUŃ usuwa wybrane pole z rysunku EDYTUJ otwiera okno edycji wybranego pola POWIEL - kopiuje parametry wybranego pola i rysuje identyczne pole we wskazanym punkcie. RYSUJ przejście do rysowania nowego fragmentu zbrojenia. WSKAŻ wskazanie pola w rysunku

8 186 AutoCAD Konstrukcje budowlane KOPIUJ kopiuje parametry jednego lub kilku wskazanych pól i proponuje powielenie ich wybraną ilość razy we wskazanych punktach. PRĘT przejście do okna edycji prętów wzorcowych. OPIS przejście do okna podglądu opisu prętów. <<< - powrót do okna Menu. Cancel - wyjście z programu Edycja zbrojenia W oknie wyświetlane są parametry wybranego pola. Parametry - zmiana parametrów pola. Fi średnica pręta Stal typ stali Rozstaw odległości między prętami

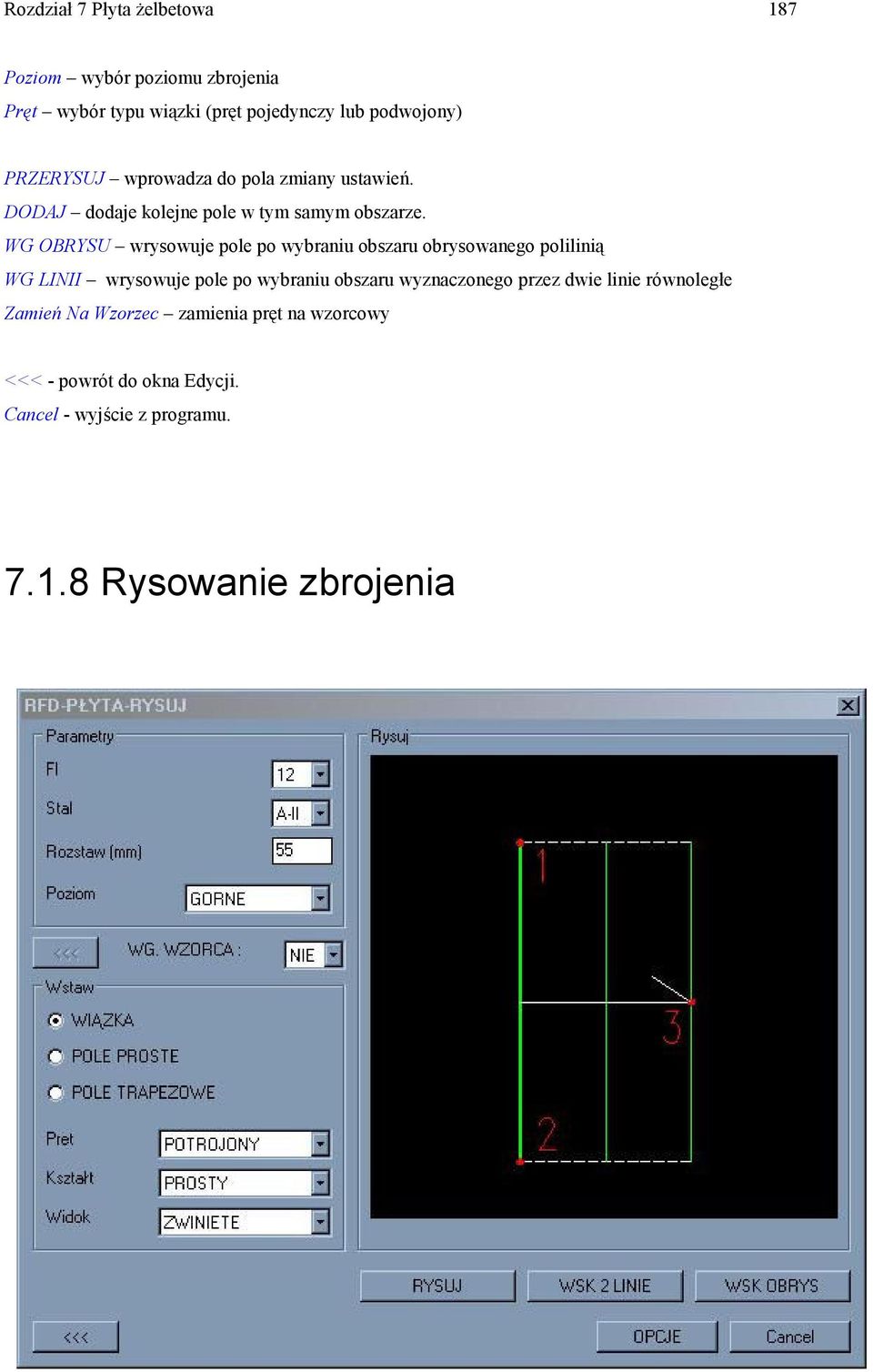

9 Rozdział 7 Płyta żelbetowa 187 Poziom wybór poziomu zbrojenia Pręt wybór typu wiązki (pręt pojedynczy lub podwojony) PRZERYSUJ wprowadza do pola zmiany ustawień. DODAJ dodaje kolejne pole w tym samym obszarze. WG OBRYSU wrysowuje pole po wybraniu obszaru obrysowanego polilinią WG LINII wrysowuje pole po wybraniu obszaru wyznaczonego przez dwie linie równoległe Zamień Na Wzorzec zamienia pręt na wzorcowy <<< - powrót do okna Edycji. Cancel - wyjście z programu Rysowanie zbrojenia

10 188 AutoCAD Konstrukcje budowlane Parametry (ramka) - ustalanie parametrów pręta. Fi średnica pręta Stal typ stali Rozstaw odległości między prętami Poziom wybór poziomu zbrojenia WG. WZORCA jeżeli w rysunku zdefiniowane są pręty wzorcowe można wybrać jeden z nich (wg numeru) i zazbroić nim kolejne pole) <<< - przycisk uaktywnia się jeśli wybrano pręt wzorcowy i pozwala na przejście do okna edycji prętów wzorcowych. Wstaw (ramka) - ustalanie pozostałych parametrów pola (wybór typu pola i wiązki) WIĄZKA wybór rysowania pojedynczej wiązki prętów POLE PROSTE wybór rysowania pola o kształcie równoległoboku POLE TRAPEZOWE wybór rysowania pola o kształcie trapezu Pręt - wybór ilości prętów w wiązce (pręt pojedynczy, podwojony lub potrojony) Kształt wybór pomiędzy procedurą rysowania pręta prostego ciągłego lub pręta o dowolnym kształcie i ilości części. Widok rysowanie pola z widocznymi wszystkimi prętami lub tylko z prętem bazowym. RYSUJ rysuje zbrojenie. WSK. 2 LINIE - rysuje zbrojenie w polu wyznaczonym przez dwie wskazane linie. WSK. OBRYS - rysuje zbrojenie w polu wyznaczonym przez wskazany obrys. <<< - powrót do okna Edycji. Cancel - wyjście z programu Opcje

11 Rozdział 7 Płyta żelbetowa 189 Wiązka [WYBÓR ROZSTAWU PRĘTÓW]: - wg punktów wstawienia lub podany w oknie. Wiązka / Pole proste : [WSTAWIAJ JAKO] RÓWNOLEGŁOBOK umożliwia narysowanie pola jako dowolnego równoległoboku PROSTOKĄT umożliwia narysowanie pola jako prostokąta OPIS PRĘTA wstawianie opisu na osi pręta lub w pewnej odległości. Pole proste / trapezowe : [ROZMIEŚĆ ZBROJENIE] OD PRĘTA BAZOWEGO pręt bazowy jest wstawiany w puncie wstawienia. CENTRALNIE punkt bazowy znajduje się w połowie odległości między prętami. Pole trapezowe (trójkątne) określa minimalną L(min) długość pręta jaki można wstawić w polu. W (mm) długość pręta określona w mm WIELOKROTNOŚĆ FI długość pręta określona jako wielokrotność jego średnicy. OK zatwierdzenie wprowadzonych zmian. <<< - powrót do okna Rysuj Pręt

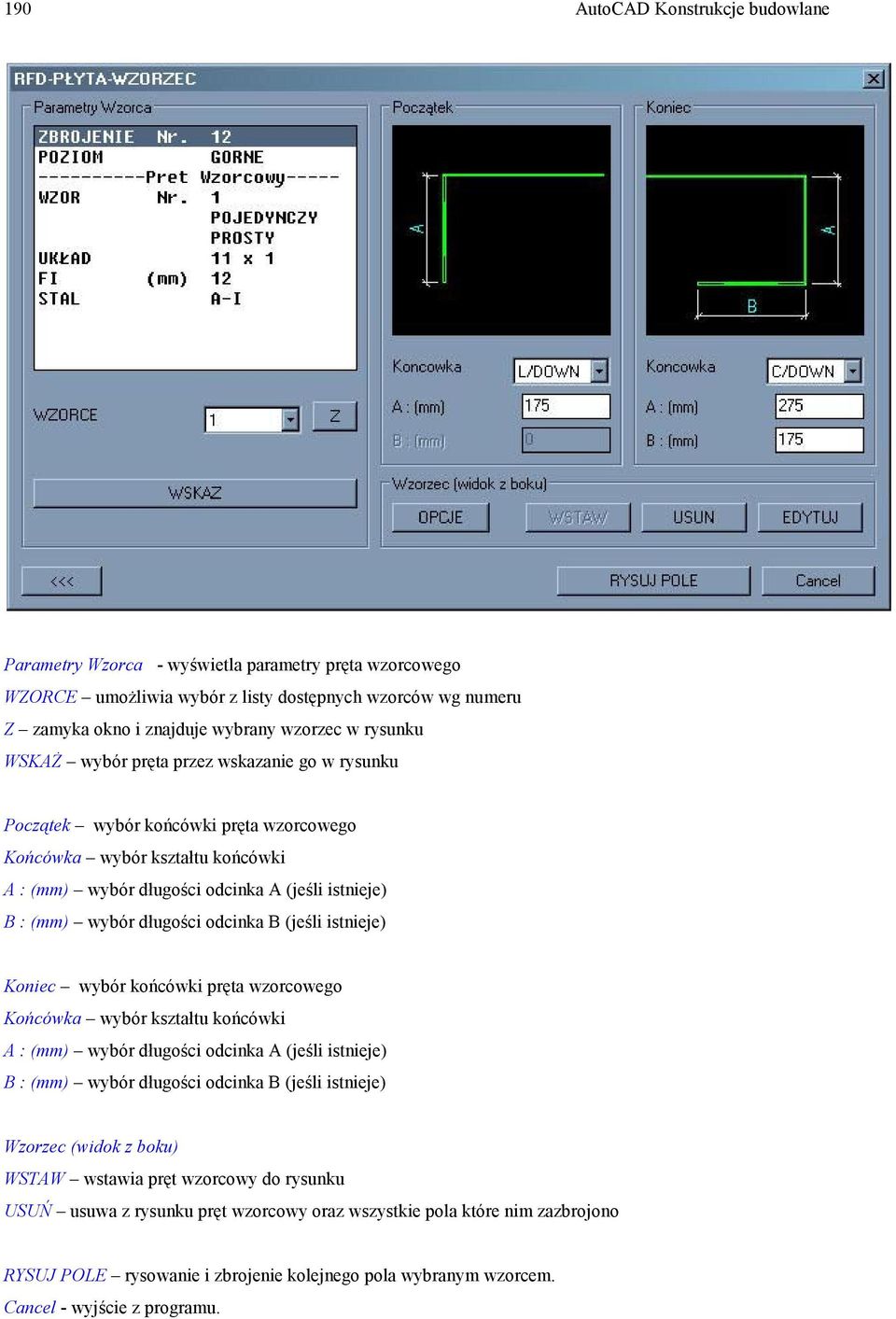

12 190 AutoCAD Konstrukcje budowlane Parametry Wzorca - wyświetla parametry pręta wzorcowego WZORCE umożliwia wybór z listy dostępnych wzorców wg numeru Z zamyka okno i znajduje wybrany wzorzec w rysunku WSKAŻ wybór pręta przez wskazanie go w rysunku Początek wybór końcówki pręta wzorcowego Końcówka wybór kształtu końcówki A : (mm) wybór długości odcinka A (jeśli istnieje) B : (mm) wybór długości odcinka B (jeśli istnieje) Koniec wybór końcówki pręta wzorcowego Końcówka wybór kształtu końcówki A : (mm) wybór długości odcinka A (jeśli istnieje) B : (mm) wybór długości odcinka B (jeśli istnieje) Wzorzec (widok z boku) WSTAW wstawia pręt wzorcowy do rysunku USUŃ usuwa z rysunku pręt wzorcowy oraz wszystkie pola które nim zazbrojono RYSUJ POLE rysowanie i zbrojenie kolejnego pola wybranym wzorcem. Cancel - wyjście z programu.

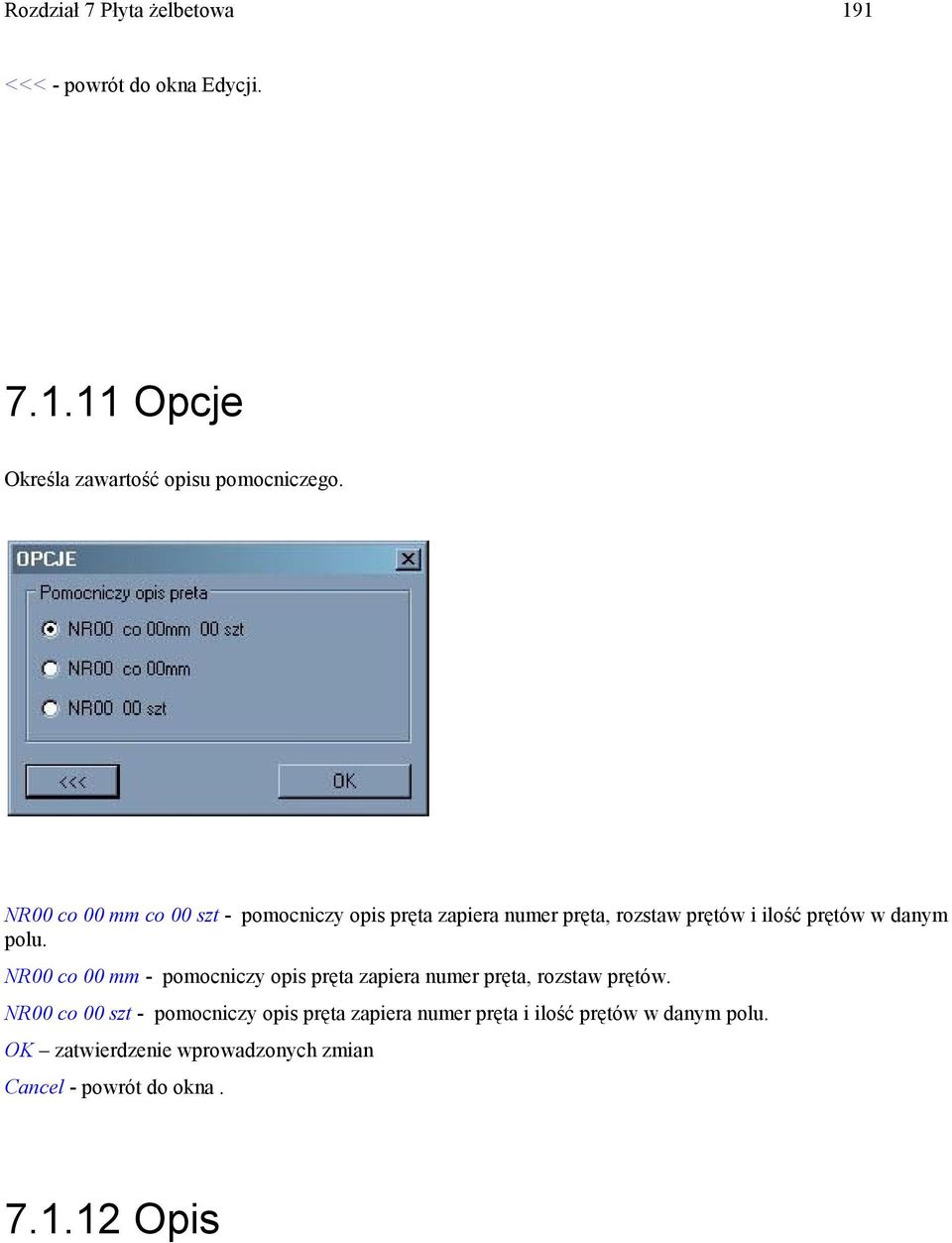

13 Rozdział 7 Płyta żelbetowa 191 <<< - powrót do okna Edycji Opcje Określa zawartość opisu pomocniczego. NR00 co 00 mm co 00 szt - pomocniczy opis pręta zapiera numer pręta, rozstaw prętów i ilość prętów w danym polu. NR00 co 00 mm - pomocniczy opis pręta zapiera numer pręta, rozstaw prętów. NR00 co 00 szt - pomocniczy opis pręta zapiera numer pręta i ilość prętów w danym polu. OK zatwierdzenie wprowadzonych zmian Cancel - powrót do okna Opis

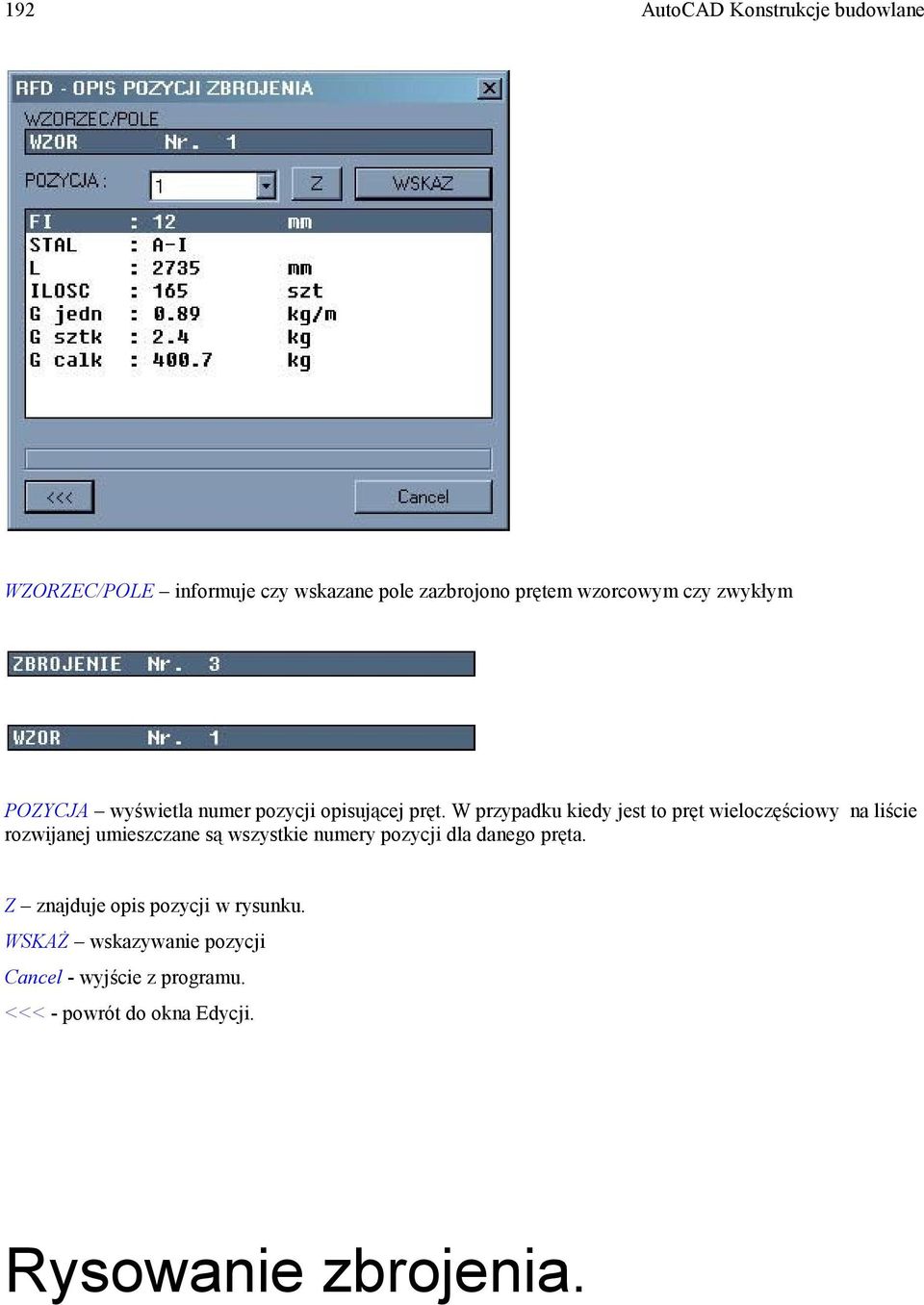

14 192 AutoCAD Konstrukcje budowlane WZORZEC/POLE informuje czy wskazane pole zazbrojono prętem wzorcowym czy zwykłym POZYCJA wyświetla numer pozycji opisującej pręt. W przypadku kiedy jest to pręt wieloczęściowy na liście rozwijanej umieszczane są wszystkie numery pozycji dla danego pręta. Z znajduje opis pozycji w rysunku. WSKAŻ wskazywanie pozycji Cancel - wyjście z programu. <<< - powrót do okna Edycji. Rysowanie zbrojenia.

15 Rozdział 7 Płyta żelbetowa Pole Na rysunku poniżej widać dwa identyczne pola zbrojenia narysowane przez program. Po prawej stronie widoczny jest tylko widok pręta po prawej wszystkie pręty danego pola. Na osi widoku pręta leży punkt bazowy oznaczony kropką. Przez środek punktu bazowego przechodzi strzałka wskazująca kierunki rozwinięcia zbrojenia. Krawędź pola oznaczona jest linią obrysu. Obok punktu bazowego znajduje się pozycja opisu, zawierająca podstawowe informacje na temat pola. Operacje na narysowanym polu. W odróżnieniu od innych programów RFD gdzie każda narysowana polilinia może być edytowana za pomocą zwykłych komend AutoCAD program do rysowania płyt narzuca dość istotne ograniczenia. Wnętrze pola Nie można zmieniać położenia prętów i obrysu względem innych elementów pola. Przemieszczenie punku bazowego (kropki i strzałki) należy wykonywać wyłączanie za pomocą command: plm opisanej w dalszej części instrukcji. Komenda pozwala na płynne przemieszczanie punktu bazowego w polu płyty (wraz z dowiązanymi elementami strzałką i pozycją opisu). Pozycję opisu można przesunąć na inne miejsce za pomocą standardowej komendy przesuń. Nie można edytować pozycji opisu. Pole jako całość. Pole można przesuwać za pomocą standardowego polecenia AutoCAD -a nie należy go natomiast kopiować usuwać lub rozciągać. Do kopiowania i usuwania pól stosuje się osobne polecenia programu Płyta. Można kopiować narysowane pola do innego rysunku ale po skopiowaniu należy go zregenerować za

16 194 AutoCAD Konstrukcje budowlane pomocą polecenia command: plt >> REGEN jest to konieczne dla uniknięcia nakładania się numerów pozycji i wewnętrznych identyfikatorów pól. 7.3 Rysowanie zbrojenia Okno do rysowania zbrojenia wywołujemy komendą command: plr i przystępujemy do rysowania Pola Prostego. W ramce Parametry ustalamy średnicę pręta, gatunek stali, rozstaw pomiędzy wiązkami i poziom zbrojenia na którym zostanie narysowane pole. Program nie pozwoli wybranie zbyt małej wartości w polu Rozstaw i zastąpi ją wartością minimalną. Wartość minimalna dla pola Rozstaw wyliczana jest w następujący sposób: Jeśli pole zbrojone jest prętem pojedynczym odległość między środkami prętów R nie może być mniejsza niż Jeśli pole zbrojone jest prętem podwojonym program oblicza najpierw całkowitą szerokość wiązki L wybierając większą wartość pomiędzy w tym przypadku odległość między środkami wiązek R nie może być mniejsza niż Poziomy zbrojenia (nie mylić z warstwami AutoCAD -a) mogą być samodzielnie definiowane przez użytkownika w innej części programu. Ich zadaniem jest ułatwienie nawigacji w rysunku i wizualnej kontroli nad procesem zbrojenia płyty. W następnych wersjach programu będą wykorzystywane do generowania przekrojów. W ramce Wstaw wybieramy Pole Proste, Pręt Pojedynczy, Kształt Prosty i Widok Rozwinięty. Następnie klikamy przycisk Rysuj. Program prosi o wskazanie początku i końca osi dla pręta bazowego a następnie początku i końca strzałki. Strzałka i pręt muszą się przecinać. Jeśli w opcjach rysowania wybrano rysowanie równoległoboku kąt nachylenia strzałki do osi pręta bazowego jest wybierany przez użytkownika. Jeśli wybrano rysowanie prostokąta program narzuci kąt prosty. Jeśli w opcjach rysowania wybrano rozmieszczenie prętów od pręta bazowego to pręt bazowy jest rysowany dokładnie na osi wskazanej przez użytkownika a pozostałe pręty są rozmieszczane kolejno aż do krawędzi pola. Jeśli wybrano rozmieszczenie centralne zbrojenie rozmieszczane jest w taki sposób aby zewnętrzne pręty po obu stronach znalazły się w jednakowej odległości od krawędzi pola.

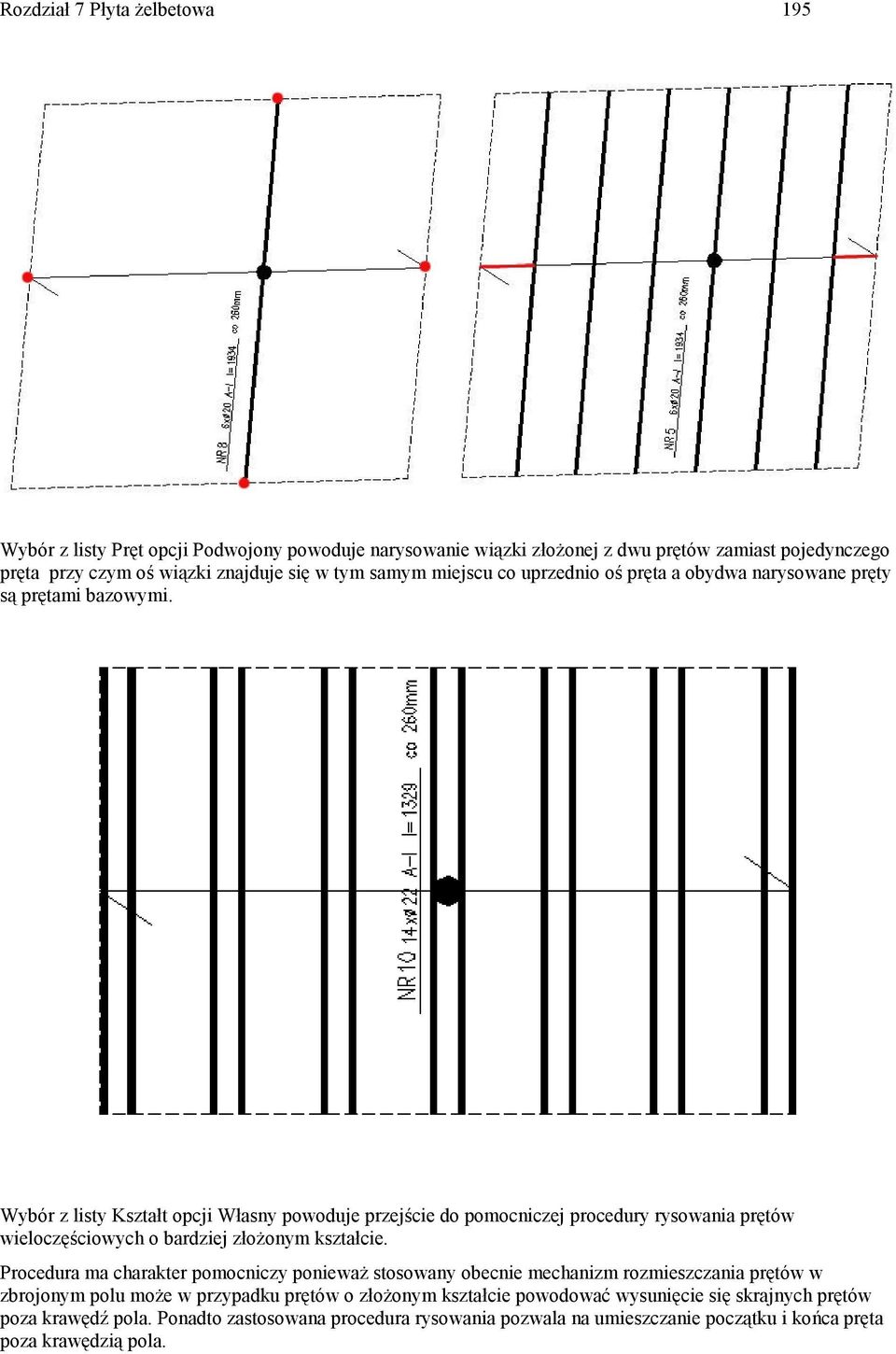

17 Rozdział 7 Płyta żelbetowa 195 Wybór z listy Pręt opcji Podwojony powoduje narysowanie wiązki złożonej z dwu prętów zamiast pojedynczego pręta przy czym oś wiązki znajduje się w tym samym miejscu co uprzednio oś pręta a obydwa narysowane pręty są prętami bazowymi. Wybór z listy Kształt opcji Własny powoduje przejście do pomocniczej procedury rysowania prętów wieloczęściowych o bardziej złożonym kształcie. Procedura ma charakter pomocniczy ponieważ stosowany obecnie mechanizm rozmieszczania prętów w zbrojonym polu może w przypadku prętów o złożonym kształcie powodować wysunięcie się skrajnych prętów poza krawędź pola. Ponadto zastosowana procedura rysowania pozwala na umieszczanie początku i końca pręta poza krawędzią pola.

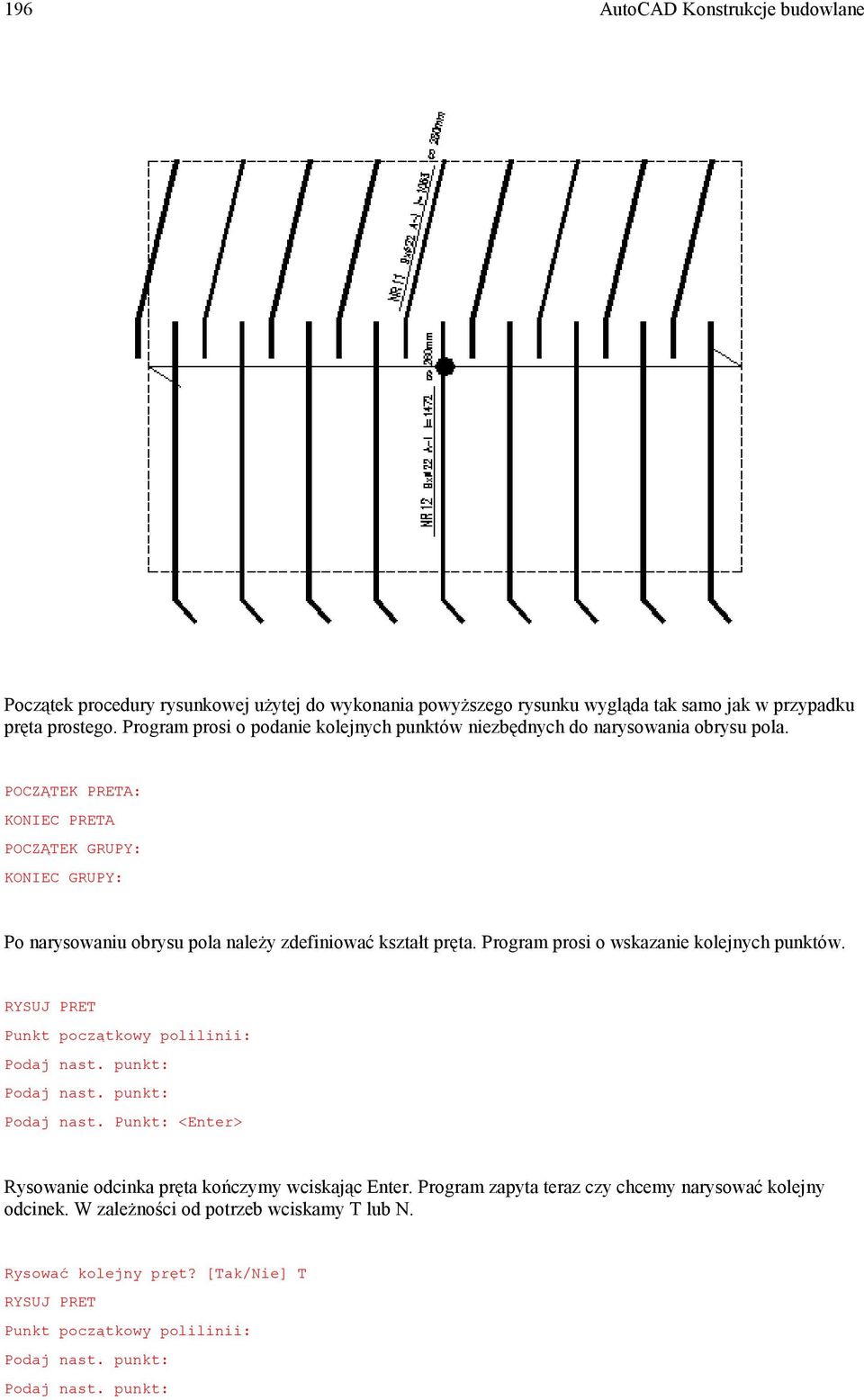

18 196 AutoCAD Konstrukcje budowlane Początek procedury rysunkowej użytej do wykonania powyższego rysunku wygląda tak samo jak w przypadku pręta prostego. Program prosi o podanie kolejnych punktów niezbędnych do narysowania obrysu pola. POCZĄTEK PRETA: KONIEC PRETA POCZĄTEK GRUPY: KONIEC GRUPY: Po narysowaniu obrysu pola należy zdefiniować kształt pręta. Program prosi o wskazanie kolejnych punktów. RYSUJ PRET Punkt początkowy polilinii: Podaj nast. punkt: Podaj nast. punkt: Podaj nast. Punkt: <Enter> Rysowanie odcinka pręta kończymy wciskając Enter. Program zapyta teraz czy chcemy narysować kolejny odcinek. W zależności od potrzeb wciskamy T lub N. Rysować kolejny pręt? [Tak/Nie] T RYSUJ PRET Punkt początkowy polilinii: Podaj nast. punkt: Podaj nast. punkt:

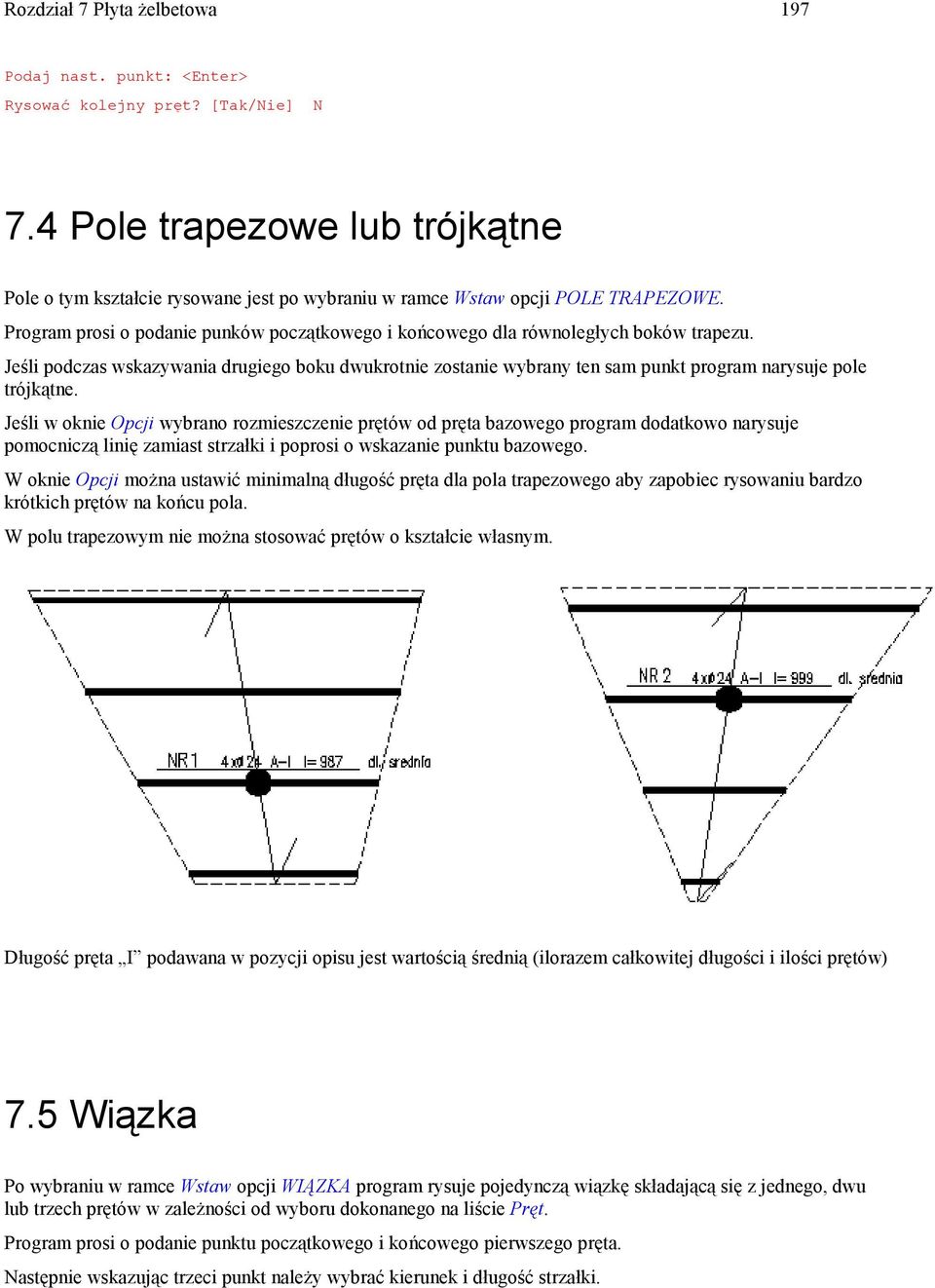

19 Rozdział 7 Płyta żelbetowa 197 Podaj nast. punkt: <Enter> Rysować kolejny pręt? [Tak/Nie] N 7.4 Pole trapezowe lub trójkątne Pole o tym kształcie rysowane jest po wybraniu w ramce Wstaw opcji POLE TRAPEZOWE. Program prosi o podanie punków początkowego i końcowego dla równoległych boków trapezu. Jeśli podczas wskazywania drugiego boku dwukrotnie zostanie wybrany ten sam punkt program narysuje pole trójkątne. Jeśli w oknie Opcji wybrano rozmieszczenie prętów od pręta bazowego program dodatkowo narysuje pomocniczą linię zamiast strzałki i poprosi o wskazanie punktu bazowego. W oknie Opcji można ustawić minimalną długość pręta dla pola trapezowego aby zapobiec rysowaniu bardzo krótkich prętów na końcu pola. W polu trapezowym nie można stosować prętów o kształcie własnym. Długość pręta I podawana w pozycji opisu jest wartością średnią (ilorazem całkowitej długości i ilości prętów) 7.5 Wiązka Po wybraniu w ramce Wstaw opcji WIĄZKA program rysuje pojedynczą wiązkę składającą się z jednego, dwu lub trzech prętów w zależności od wyboru dokonanego na liście Pręt. Program prosi o podanie punktu początkowego i końcowego pierwszego pręta. Następnie wskazując trzeci punkt należy wybrać kierunek i długość strzałki.

20 198 AutoCAD Konstrukcje budowlane Jeśli w oknie Opcji wybrano rozstaw wg punktów wstawieni pręty rozmieszczane są na całej szerokości narysowanego pola. W przeciwnym razie wybrana długość strzałki jest zmieniana tak aby uzyskać zadany w oknie rozstaw prętów. 7.6 Wnętrze pola Pozycja opisu pola jest wstawiana w niewielkiej odległości od pręta lub na jego osi. Sposób wstawiania możemy ustawić na liście Opis Pręta w podoknie Opcji okna Rysuj.

21 Rozdział 7 Płyta żelbetowa 199 Pozycja opisu jest jedynym elementem pola który można przesunąć na inne miejsce za pomocą standardowej komendy przesuń AutoCADa.

22 200 AutoCAD Konstrukcje budowlane Przedstawiona powyżej operacja zostanie zaakceptowana przez program. Przesunięcie w ten sposób dowolnego innego elementu pola będzie widoczne tylko do następnego przerysowania pola. Po przerysowaniu element wróci na poprzednie miejsce. Pozycja opisu pola jest dowiązana do punktu bazowego, w związku z tym przyjęte położenie będzie zachowywane przy powielaniu lub kopiowaniu pola komendami programu. Polecenie command: plm pozwala na płynne przesunięcie (w obrębie pola) punktu bazowego oraz powiązanych z nim elementów (strzałki i pozycji opisu). Po wydaniu polecenia program prosi o wskazanie pola a następnie o wskazanie nowego punktu wstawienia punktu bazowego. command: plm PLM - PRZESTAW PUNKT BAZOWY (W POLU PLYTY) Wskaz zbrojenie: Wskaz punkt bazowy: Punkt bazowy zostaje przeniesiony w inne miejsce (nie musi to być oś innego pręta). Strzałka zostaje przesunięta wzdłuż osi pręta tak aby przechodziła przez punkt bazowy. Pozycja opisu zostaje przesunięta wraz z punktem bazowym.

23 Rozdział 7 Płyta żelbetowa 201 Położenie prętów i obrysu pozostaje niezmienione. 7.7 Parametry i widok pola. Po wprowadzeniu komendy command: ed i wskazaniu narysowanego pola otwiera się okno edycji Okno udostępniając szereg dodatkowych informacji na temat pola ZBROJENIE wewnętrzny numer zbrojenia wykorzystywany przez program (nie mylić z numerem pozycji opisu)

24 202 AutoCAD Konstrukcje budowlane POZIOM poziom zbrojenia L szerokość pola B długość pola RC rozstaw całkowity pola Ro rozstaw osiowy (pomiędzy osiami wiązek) WZOR numer wiązki wzorcowej użytej do zbrojenia pola (jeśli użyto) PRET - ilość i kształt prętów w wiązce. UKŁAD - ilość wiązek w polu x ilość prętów na szerokość wiązki x ilość prętów na długości wiązki ILOŚĆ całkowita ilość prętów w polu FI średnica pręta w milimetrach STAL gatunek użytej stali Korzystając z opcji umieszczonych w ramce Widok można zmieniać widok wybranego pola. Po wciśnięciu przycisku Zmień umieszczonego pod ramką program zamyka okno dialogowe i przerysowuje pole wprowadzając zmiany. Na rysunku poniżej znajdują się cztery możliwe do uzyskania widoki pola.

25 Rozdział 7 Płyta żelbetowa 203 Widok Rozwinięty Pełny (widoczne są wszystkie pręty oraz ich grubość) Widok Zwinięty Pełny (widoczny jest widok pręta przechodzący przez punkt bazowy i grubość pręta w polu)

26 204 AutoCAD Konstrukcje budowlane Widok Rozwinięty Schemat (widoczne są wszystkie pręty) Widok Zwinięty Schemat (widoczny jest widok pręta)

27 Rozdział 7 Płyta żelbetowa Operacje na całym rysunku. Strzałka i kropka. Za pomocą komendy command: plt otwieramy okno główne programu. Następnie za pomocą przycisku Strzałka otwierany okno ustawień strzałki i kropki. W ramce Rozmiar Kropki znajdują się pola definiujące rozmiar kropki w danym rysunku. Rozmiar kropki może być wielokrotnością średnicy pręta użytego w danym polu lub ustawiony dla całego rysunku na stałe w mm. Zmiany możemy wprowadzać przyciskiem Redraw na dowolnym etapie pracy nad rysunkiem. W ramce Rozmiar Strzałki znajdują się pola definiujące wygląd strzałek w rysunku. W polu A wpisujemy długość a w polu B szerokość grotu strzałki w mm. Jeżeli z listy Zmiana Rozmiaru wybierzemy opcję Płynna, to dla strzałek dłuższych od wartości wpisanej w polu Lmin wielkość grotu strzałki będzie płynnie zwiększana wg wzoru: A1 = A x (L1 / Lmin) B1 = B x (L1 / Lmin) gdzie L1 to długość danej strzałki.

28 206 AutoCAD Konstrukcje budowlane Jeżeli z listy Zmiana Rozmiaru wybierzemy opcję Skokowa, to wielkość grotu będzie zwiększana dla strzałek dłuższych od wartości wpisanej w polu Lmin, ale wartość wyrażenia (L1 / Lmin) będzie zaokrąglana (w dół) do liczby całkowitej. Zaznaczenie opcji Nie zmieniaj B powoduje że wymiar B pozostanie stały a zmieniany jest wyłącznie wymiar A. Zmiany możemy wprowadzać przyciskiem Redraw na dowolnym etapie pracy nad rysunkiem.

29 Rozdział 7 Płyta żelbetowa Operacje na całym rysunku. Obrys. Za pomocą przycisku Obrys otwieramy okno ustawień obrysu płyty. Zaznaczając odpowiednie pola w ramce Wstaw Obrys dla: decydujemy które typy pól mają być otaczane obrysem. Wybieramy Typ linii którym będą obrysowywane pola (ciągła lub przerywana) i Kształt obrysu. W przypadku wybrania opcji Pełny program otacza linią obrysu całe pole a dla opcji Dwie linie rysuje dwie linie równoległe przechodzące przez końce strzałki. Wprowadzone zmiany zatwierdzamy przyciskiem OK. Jeżeli dodatkowo zaznaczymy opcję Przerysuj Wszystko zmiany zostaną wprowadzone także w istniejących polach Operacje na całym rysunku. Poziomy. Za pomocą przycisku Poziomy otwieramy okno ustawień poziomów.

30 208 AutoCAD Konstrukcje budowlane Poziomy zbrojenia (nie mylić z warstwami AutoCAD -a) mogą być samodzielnie definiowane przez użytkownika. Poziomy zbrojenia wprowadzają podział wszystkich pól zbrojenia na grupy dla których można ustawić odrębne parametry wyświetlania co ułatwia wizualna kontrolę nad procesem zbrojenia płyty. W ramce Widok Zbrojenia widoczne są wszystkie poziomy zbrojenia zdefiniowane przez użytkownika oraz zbiorczy poziom Płyta oznaczający wszystkie pola zbrojenia w rysunku. Wskazujemy jeden z poziomów zbrojenia a następnie klikamy jeden z przycisków znajdujących się po lewej stronie ramki. Po kliknięciu okno zamyka się a wszystkie pola wybranego poziomu zbrojenia zostają przerysowane. Przycisk Pełny powoduje wyświetlenie poziomu w widoku pełnym (widoczne grubości prętów). Przycisk Schemat powoduje wyświetlenie poziomu jako schematu. Przycisk Rozwiń powoduje wyświetlenie poziomu z widocznymi wszystkimi prętami. Przycisk Zwiń powoduje wyświetlenie poziomu z wrysowanymi widokami prętów. Poziomy Za pomocą przycisku Poziomy otwieramy okno ustawień poziomów. W ramce Poziomy Zbrojenia widoczna jest rozszerzona lista poziomów. Właściwości poziomów oprócz Nazwy i Typu Linii nie mają zastosowania w obecnej wersji aplikacji. Dodano je wyłącznie w celu zachowania kompatybilności z następnymi wersjami. Aby dodać nowy poziom klikamy przycisk Dodaj. Poziom o nazwie Nowy zostaje wstawiony na listę poniżej bieżącego poziomu i dziedziczy po nim właściwości. Poziom Nowy staje się poziomem bieżącym a jego właściwości zostają wyświetlone do edycji w ramce Edytuj Poziom.

31 Rozdział 7 Płyta żelbetowa 209 W polu nazwa wpisujemy wybraną nazwę poziomu. W polu Poziom wpisujemy odległość w mm jaka dzieli płaszczyznę poziomu od przyjętej przez nas płaszczyzny odniesienia. Na liście Typ linii wybieramy jakim typem linii ma być rysowane zbrojenie w widoku pełnym. Do wyboru są linia ciągła i linia przerywana. Pozostaje jeszcze zaznaczyć czy pręty danego poziomu mają być dosuwane do jego płaszczyzny od góry, od dołu lub środkiem pręta. Klikamy przycisk Zmień aby zatwierdzić zmiany dokonane podczas edycji poziomu. Aby zapisać nowy poziom do rysunku klikamy przycisk zatwierdź. Możemy teraz korzystając z przycisku >>> przejść na chwilę do głównego okna programu aby zobaczyć że poziom został na stałe dopisany do listy. Aby usunąć poziom wskazujemy go w ramce Poziomy Zbrojenia i klikamy przycisk Usuń. Uwagi Po rozpoczęciu pracy z rysunkiem wskazane jest nie usuwanie z listy istniejących poziomów zbrojenia można natomiast bez ograniczeń dodawać nowe poziomy. W obecnej wersji aplikacji (2d) wszystkie poziomy rysowane są w jednej płaszczyźnie co wynika z faktu że cała aplikacja RFD przeznaczona jest do tworzenia dokumentacji w standardzie 2D. Również w następnych wersjach przystosowanych do rysowania przekrojów rysunki będą tworzone w standardzie 2D. W wypadku kopiowania pól między rysunkami wskazane jest aby na obu rysunkach znajdowały się poziomy do których przypisane są kopiowane pola. W przeciwnym razie należy pamiętać że po regeneracji rysunku docelowego mogą się w nim pojawiać nowe poziomy zbrojenia przeniesione z rysunku źródłowego Otwór Okno do zbrojenia otworów otwieramy przyciskiem Otwór znajdującym się w oknie głównym programu.

32 210 AutoCAD Konstrukcje budowlane W ramce Parametry wybieramy kolejno średnicę pręta, gatunek stali, rozstaw prętów w wiązce, usytuowanie wiązki na jednym z dostępnych poziomów zbrojenia i ilość prętów w wiązce. W ramce Podaj określamy wartość Offsetów i odległość D krawędzi wiązki od krawędzi otworu. Wymagane wartości można wpisać ręcznie lub wskazać w rysunku za pomocą przycisków W umieszczonych przy każdym polu. Rysowanie zbrojenia może się odbywać na jeden z dwu sposobów który wybieramy zaznaczając odpowiednie pole wyboru w ramce Otwór. Wybranie opcji Wskaż Punkty umożliwia narysowanie pojedynczej wiązki zbrojenia według ustawionych w oknie parametrów. Po wciśnięciu przycisku rysuj program prosi o wskazanie początku i końca krawędzi otworu a następnie kierunku ułożenia wiązki. Wybranie opcji Wskaż Obrys umożliwia za zbrojenie wszystkich krawędzi wskazanego otworu wiązkami zbrojenia narysowanymi według ustawionych w oknie parametrów. Po wciśnięciu przycisku rysuj program prosi o wskazanie obrysu otworu i wstawia odpowiednią ilość wiązek.

33 Rozdział 7 Płyta żelbetowa 211 Uwaga: Aby opcja Wskaż Obrys zbroiła wszystkie krawędzie otworu, obrys musi być narysowany za pomocą jednej wypukłej polilinii. Rozbijając obrys na dwie polilinie możemy uzyskać efekt zbrojenia wybranej grupy krawędzi Wzorzec Jeżeli zachodzi możliwość zbrojenia wielu pól tym samym prętem, wygodnym rozwiązaniem jest stosowanie Wzorca. Jest to osobno zdefiniowany pręt który można wykorzystać wielokrotnie podczas rysowania zbrojenia. Przyspiesza to proces rysowania i pozwala na tworzenie bardziej przejrzystych wykazów stali, gdzie wszystkie wystąpienia pręta wzorcowego prezentowane są łącznie. Nowy wzorzec można utworzyć tylko w oparciu o już istniejący pręt lub wiązkę.

34 212 AutoCAD Konstrukcje budowlane Aby utworzyć nowy Wzorzec wskazujemy za pomocą Command: ed jeden z prętów narysowanych w polu zbrojenia. W otwartym oknie Parametrów wybieramy przycisk Pręt co powoduje otwarcie okna edycji Wzorca. Za pomocą opcji umieszczonych w polach Początek i Koniec możemy dokonać modyfikacji zakończenia pręta. W polu Końcówka mamy do wyboru opcje: C/TOP - dwukrotne zagięcie w górę L/TOP - zagięcie w górę

35 Rozdział 7 Płyta żelbetowa 213 PROSTA - bez zagięć (wartość domyślna) L/DOWN - zagięcie w dół CDOWN - dwukrotne zagięcie w dół W polach A i B podajemy długości zagięć w mm. Po zdefiniowaniu końcówek pręta klikamy przycisk wstaw i wskazujemy punkt wstawienia pręta. Niezależnie od położenia pręta w rysunku Wzorzec zostaje narysowany poziomo w widoku z boku. W przypadku zastosowania stali A-0 lub A-I program automatycznie doda haki na końcach pręta. Opis pozycji zostanie przesunięty do pręta wzorcowego a w jego miejscu obok pręta bazowego pojawi się opis pomocniczy.

36 214 AutoCAD Konstrukcje budowlane 7.13 Rysowanie wzorcem Aby rozpocząć rysowanie wskazujemy za pomocą Command: ed jeden z prętów wzorcowych. Otwiera się okno edycji prezentując parametry wybranego Wzorca. Korzystając z okna edycji można przeglądać wszystkie wzorce dostępne w rysunku, wybierając ich numery z listy Wzorce znajdującej się w ramce Parametry wzorca. Przycisk Z pozwala na znalezienie wybranego wzorca w rysunku.

37 Rozdział 7 Płyta żelbetowa 215 W otwartym oknie edycji wzorca wybieramy przycisk Rysuj Pole i przechodzimy do okna Rysuj. Na liście WG WZORCA widoczny jest numer wybranego wzorca. Korzystając z listy w każdej chwili możemy zmienić wybrany wzorzec na inny lub wybierając opcję NIE przejść do rysowania prętami dowolnymi. W razie potrzeby podajemy nowy rozstaw prętów w polu i wybieramy przycisk Rysuj. Podczas rysowania jedyną różnicą w stosunku do standardowej procedury jest to że zamiast dwu punktów definiujących końce pręta program poprosi o podanie punktu zaczepienia początku pręta i drugiego punktu wskazującego kąt nachylenia pręta. W nowo narysowanym polu wstawiony zostaje opis pomocniczy zawierający dane o rozstawie i ilości prętów w danym polu. Ilość prętów w pozycji opisu pręta wzorcowego zostaje powiększona o nowo dodane pręty.

38 216 AutoCAD Konstrukcje budowlane 7.14 Usuwanie wzorca Aby usunąć pojedyncze pole zazbrojone wzorcem wskazujemy pole korzystając z Command: ed następnie w otwartym oknie edycji pola wybieramy przycisk Usuń. Pole zostaje usunięte a ilość prętów w pozycji opisu wzorca odpowiednio zmniejszona. Aby usunąć wszystkie pola zazbrojone wzorcem wskazujemy wzorzec korzystając z Command: ed następnie w otwartym oknie edycji wzorca wybieramy przycisk Usuń. Program wyświetla okno ostrzegawcze prosząc o potwierdzenie polecenia.

39 Rozdział 7 Płyta żelbetowa 217 Po wciśnięciu OK osunięty zostaje wzorzec i wszystkie pola zazbrojone przy jego użyciu Pozycja opisu W odróżnieniu od innych programów RFD w programie do zbrojenia płyt nie ma możliwości edytowania opisów dlatego okno opisu zbrojenia służy wyłącznie do podglądu. Okno otwieramy przyciskiem Opis znajdującym się w oknie edycji płyty lub bezpośrednio przez Command: ed wskazując pozycję opisu lub opis pomocniczy. Jeśli wskazany opis dotyczy pola zazbrojonego wzorcem w polu Wzorzec/Pole widoczny będzie numer wzorca. Jeżeli do zazbrojenia pola użyto pręta wieloczęściowego na liście Pozycja może znajdować się kilka numerów pozycji. Wyświetlenie zawartości pozycji następuje wówczas po wybraniu jej numeru z listy Edycja istniejącego zbrojenia. Po wskazaniu fragmentu pola i wybraniu w oknie przycisku Edytuj otwiera się dodatkowe okno edycji.

40 218 AutoCAD Konstrukcje budowlane W ramkach Parametrów możemy zobaczyć i zmodyfikować przed dalszym wykorzystaniem wybrane parametry zbrojenia. Wybranie przycisku Przerysuj spowoduje wprowadzenie zmian w wybranym polu. Wybranie przycisku Dodaj spowoduje wrysowanie w tym samym obszarze kolejnego pola zbrojenia. Jeżeli pole nie jest zazbrojone wzorcem program zapyta czy nowe pręty mają być wstawione równolegle czy prostopadle do istniejących a następnie o wskazanie punktu bazowego nowego pola. NOWE PRETY W STOSUNKU DO ISNIEJĄCYCH: Pręty ułożone Równolegle [Prostopadle] WSKAZ PUNKT BAZOWY lub <Enter>: GOTOWE!!! Obrysy starego i nowo narysowanego pola będą się pokrywać. Wybranie przycisku Wg Obrysu spowoduje wrysowanie pola zbrojenia we wskazany na rysunku prostokąt. Program poprosi kolejno o wskazanie obrysu i punktu bazowego. Pręt zostanie narysowany równolegle do wskazanego odcinka. WSKAZ OBSZAR DO WYPELNIENIA Wskaz polilinię : WSKAZ PUNKT BAZOWY lub <Enter>: GOTOWE!!!

41 Rozdział 7 Płyta żelbetowa 219 Wybranie przycisku Wg Linii spowoduje wrysowanie pola zbrojenia w prostokąt wyznaczony przez wskazanie dwu równoległych odcinków. Program poprosi kolejno o wskazanie odcinków i punktu bazowego. Pręt zostanie narysowany równolegle do wskazanych odcinków. Wskaz odcinek: Wskaz drugi odcinek: WSKAZ PUNKT BAZOWY lub <Enter>: GOTOWE!!! Jeśli wskażemy pole zazbrojone zwykłym prętem, a w rysunku zdefiniowano wzorce o tej samej długości to na liście obok przycisku Zamień Na Wzorzec pojawią się numery identyfikacyjne tych wzorców. Wybór jednego z numerów i wciśnięcie przycisku Zamień Na Wzorzec spowoduje zamianę pręta w polu na wzorcowy i dopisanie odpowiedniej liczby prętów do pozycji opisu wzorca Kopiowanie zbrojenia w ramach rysunku. Aby skopiować pojedyncze pole wskazujemy je za pomocą command: ed Następnie w otwartym oknie edycji pola wybieramy w ramce Parametry przycisk Powiel. Program poprosi o wskazanie punktu wstawienia i narysuje pole. Jeśli pole zostało zazbrojone przy użyciu wzorca nowe pręty zostaną automatycznie dodane do pozycji opisu wzorca. Jeśli użyto zwykłych prętów program automatycznie wstawi nowe pozycje opisu z kolejnymi numerami. Aby skopiować wiele pól zbrojenia wraz z innymi elementami rysunku należy użyć polecenia Command: plk Polecenie to można też uruchomić otwierając okno edycji pola i naciskając przycisk Kopiuj w oknie edycji. Program prosi najpierw o wskazanie punktu bazowego (przyszłego punktu wstawienia) a następnie o wskazanie obiektów do skopiowania. Po wskazaniu każdego obiektu program wyświetla potwierdzenie dla wskazania i sumę wskazanych obiektów. Wskazywanie obiektów kończymy klawiszem Enter. Program prosi o wskazanie punktu wstawienia, rysuje wybrane obiekty i prosi o podanie kolejnego punktu. Po skopiowaniu obiektów wybraną ilość razy kończymy wykonywanie polecenia klawiszem Enter. Command: plk PLK - KOPIOWANIE (WIELOKROTNE) PÓL PŁYTY WSKAZ PUNKT BAZOWY Wskaz obiekt : Wskaz obiekt : 1 found Wskaz obiekt : 1 found, 2 total Wskaz obiekt : 1 found, 3 total Wskaz obiekt : <Enter> WSKAZ PUNKT WSTAWIENIA WSKAZ PUNKT WSTAWIENIA <Enter> GOTOWE!!!

42 220 AutoCAD Konstrukcje budowlane W przypadku kopiowania pól które zostały zazbrojone przy użyciu wzorca nowe pręty zostaną automatycznie dodane do pozycji opisu wzorca. Tam gdzie użyto zwykłych prętów program automatycznie wstawi nowe pozycje opisu z kolejnymi numerami Praca z wieloma rysunkami Ogólna zasada działania programu do zbrojenia płyt sprowadza się do tego że do każdej rysowanej polilinii dopisywany jest ukryty identyfikator pola. Dzięki temu program jest wstanie odróżniać od siebie poszczególne pola zbrojenia. Identyfikator składa się z kolejnego numeru pola i nazwy rysunku. Taki sposób pracy programu stwarza następujące możliwości i ograniczenia. Nie stanowi problemu przypadkowe usunięcie części pola wystarczy wskazać którąś z pozostałych linii i w otwartym oknie edycji wybrać przycisk Zmień aby pole zostało w całości przerysowane. Ponieważ kopiowanie z jednego rysunku do drugiego możliwe jest tylko za pomocą poleceń AutoCAD po skopiowaniu części zbrojenia należy wykonać w rysunku docelowym polecenie command: plt >> REGEN w celu zsynchronizowania numeracji pól z nowym rysunkiem. W wyniku działania polecenia zostaną też dostosowane numery pozycji opisu. Nie wolno kopiować zbrojenia do rysunku o tej samej nazwie. Jeśli zachodzi konieczność zmiany nazwy rysunku z elementami zbrojenia płyty, należy po zmianie nazwy wykonać polecenie command: plt >> REGEN. Aby skopiować do innego rysunku pola zazbrojone wzorcem należy kopiować jednocześnie pole i pręt wzorcowy. Można kopiować same wzorce (wraz z pozycjami opisu) - po zastosowaniu REGEN. w pozycjach opisu wzorców zostanie ustawiona wartość 0 prętów (można w ten sposób tworzyć biblioteki wzorców do ponownego wykorzystania) Wykazy stali zbrojeniowej Wykazy stali zbrojeniowej wymagają użycia elementów zbiorczych tak jak w pozostałych programach modułu żelbet.
