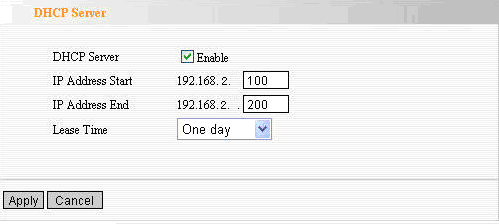

4 7.6 STAN POŁĄCZENIA ROZDZIAŁ 8 SERWER DHCP USTAWIENIA DHCP LISTA DHCP I WIĄZANIE ROZDZIAŁ 9 SERWER WIRTUALNY PRZEKIEROWANIE ZAKRESU PORTÓW USTAWIENIA DMZ USTAWIENIA UPNP ROZDZIAŁ 10 USTAWIENIA BEZPIECZEŃSTWA USTAWIENIA FILTRU KLIENTÓW USTAWIENIA FILTRU URL FILTR ADRESÓW MAC OCHRONA PRZED ATAKAMI SIECIOWYMI ZDALNE ZARZĄDZANIE SIECIĄ OPÓŹNIENIE SYGNAŁU WAN ROZDZIAŁ 11 USTAWIENIA TRASOWANIA TABLICA TRASOWANIA ROZDZIAŁ 12 NARZĘDZIA SYSTEMOWE USTAWIENIA CZASU DDNS KOPIA ZAPASOWA/PRZYWRÓĆ USTAWIENIA PRZYWRÓĆ USTAWIENIA DOMYŚLNE AKTUALIZUJ ZRESTARTUJ ROUTER ZMIANA HASŁA UWAGA: ZALECA SIĘ ZMIANĘ NAZWY UŻYTKOWNIKA I HASŁA W CELU OCHRONY SIECI I ROUTERA LOG SYSTEMOWY WYLOGUJ ZAŁĄCZNIK 1: JAK UZYSKAĆ IP AUTOMATYCZNIE? ZAŁĄCZNIK 2: JAK USTAWIĆ KARTĘ SIECIOWĄ PO ZASZYFROWANIU SIECI? ZAŁĄCZNIK 3 GLOSARIUSZ ZAŁĄCZNIK 4: ROZWIĄZYWANIE PROBLEMÓW... 95

5 Rozdział 1 Opis Produktu 1.1 Wstęp Dziękujemy za zakup Przenośnego Bezprzewodowego Routera/ AP W150M+. W150M+ jest przenośnym bezprzewodowym Routerem/AP o prędkości transmisji danych do 150Mbps. Urządzenie obsługuje pięć trybów roboczych: bezprzewodowy AP (punkt dostępowy), Klient+AP, WDS+AP, Router WISP i Router Bezprzewodowy. Trybem domyślnym jest bezprzewodowy AP (punkt dostępowy). W trybie tym, urządzenie może konwertować sygnały bezprzewodowe i przewodowe. Na przykład, jeżeli użytkownik zechce umożliwić dostęp do Internetu innym osobom, nie ma potrzeby przeprowadzania ustawień routera. Należy jedynie połączyć router z szerokopasmowym punktem dostępowym oraz skonfigurować komputery w celu automatycznego pozyskania adresu IP oraz DNS. Drugim trybem jest tryb Klient+AP. W trybie tym, router może powtórzyć i wzmocnić sygnały bezprzewodowe jednocześnie nadawać i odbierać dane za pośrednictwem portu RJ45. Włączyć ten tryb w celu

6 wzmocnienia sygnału bezprzewodowego. W ten sposób, jeżeli dwie osoby korzystają z jednego punktu dostępowego, mogą one uzyskać wzmocniony i stabilny sygnał. Tryb ten może być wykorzystany także do uzyskania dostępu przez szerokopasmowy odbiornik satelitarny. Trzecim trybem jest tryb WDS+AP. W trybie tym, można połączyć ze sobą dwie sieci lokalne lub dwa komputery i w międzyczasie wzmocnić i przesłać sygnały. Tryb ten wykorzystywany jest przy bezprzewodowym łączeniu wielu urządzeń oraz przekazywaniu sygnału. Czwartym trybem jest tryb Routera WISP. W trybie tym, nie ma potrzeby konfigurowania nadajnika sygnału. Wystarczy skonfigurować router W150M+ w celu wzmocnienia sygnału bezprzewodowego. Po zakończeniu konfiguracji, wybrane komputery uzyskają dostęp do Internetu. Tryb ten wykorzystywany jest głównie w sieciach typu "hotspot". Piątym trybem jest tryb Routera Bezprzewodowego. Tryb może być wykorzystany do stworzenia sieci lokalnej charakteryzującej się zarówno połączeniami szerokopasmowymi realizowanymi za pośrednictwem kable szerokopasmowego oraz dostępem bezprzewodowym. Tryb ten może być wykorzystywany w

7 różnych połączeniach szerokopasmowych tj. ADSL, Sieciach Telewizji Kablowej. W150M+ wyposażony jest w funkcję bezprzewodowego AP, bezprzewodowego Routera oraz przycisk "Tryb" umożliwiający przełączanie się pomiędzy trybami w celu uzyskania dostępu do różnych sieci bezprzewodowych. Dodatkowo, urządzenie może być zasilane z alternatywnego źródła za pośrednictwem portu USB, co umożliwia swobodne tworzenie sieci bezprzewodowych. W150M+ jest doskonałym wyborem dla osób potrzebujących szybkiej, bezpiecznej, łatwej w użyciu oraz wielofunkcyjnej mobilnej sieci bezprzewodowej. 1.2 Cechy Produktu Zgodność z normami IEEE n, IEEE g IEEE b IEEE i IEEE 802.3u Urządzenie wykorzystuje zaawansowaną technologię IEEE n oraz wbudowane wysokowydajne anteny o potrójnym zakresie bezprzewodowym 54M Prędkość transmisji bezprzewodowej 150Mbps Obsługa trybu AP, trybu Klient+AP, trybu WDS+AP, trybu WISP, trybu Routera Bezprzewodowego Obsługa szyfrowania 64/128 bit WEP, WPA, WPA2 Urządzenie aktywowane przez WPS (PBC i PIN)

8 Zapewnia jeden Port Ethernet z Automatycznym Wyborem Prędkości 10/100Mbps dla sieci LAN/WAN Obsługa xdsl/modemu Kablowego, statycznego i dynamicznego IP w sieci wspólnotowej Obsługa zdalnego zarządzania WEB Obsługa bezprzewodowej technologii roamingu dla wysokowydajnego połączenia bezprzewodowego Obsługa trybu ukrytego identyfikatora SSID oraz kontroli dostępu na podstawie adresu MAC (do 30 grup) Zapewnia logi systemowe do zapisywania stanu Routera Obsługa automatycznego wyboru prędkości lub trybu ręcznego dla IEEE802.11b/IEEE802.11g/IEEE802.11n Obsługa UPnP i DDNS Obsługa kontroli dostępu LAN przez połączenie internetowe Obsługa serwera wirtualnego i hosta DMZ Wbudowany firewall zabezpieczający przed atakami hackerów 1.3 Zawartość Opakowania Otworzyć opakowanie i sprawdzić następujące elementy: Jeden przenośny bezprzewodowy Router/AP W150M+ Jeden adapter sieciowy Jeden przewodnik po szybkiej instalacji

9 Jedna płyta CD Jeden kabel Ethernet Jeden kabel USB W przypadku braku lub uszkodzenia któregokolwiek z wyżej wymienionych elementów, prosimy o kontakt z dystrybutorem Tenda w celu wymiany towaru. 1.4 Opis Wskaźnika LED i Portu Panel Przedni oraz Wskaźnik LED Opis wskaźników LED na Panelu Przednim: (Od L do P) AP: Zawsze niebieski. Wskazuje na urządzenie w trybie roboczym AP.

10 Client+AP: Zawsze niebieski. Wskazuje na urządzenie w trybie roboczym Klient+AP. WDS+AP: Zawsze niebieski. Wskazuje na urządzenie w trybie roboczym WDS+AP. WISP Router: Zawsze niebieski. Wskazuje na urządzenie w trybie roboczym Routera WISP. Wireless Router: Zawsze niebieski. Wskazuje na urządzenie w trybie roboczym Routera Bezprzewodowego. WPS: Miganie oznacza, że urządzenie komunikuje się z klientem w trybie WPS. LAN/WAN: Zawsze niebieski. Oznacza, że kabel Ethernet jest prawidłowo połączony, a miganie oznacza przesyłanie pakietów danych. Panel Tylny i Przedni oraz Wskaźniki LED Opis wskaźników LED na Panelu Tylnym i Bocznym: (Od

11 L do P) WPS/RESET: Przycisk Zabezpieczeń Wi-Fi oraz przycisk resetujący system. Nacisnąć go i przytrzymać przez 1 sekundę. Uruchomi się funkcja WPS, a wskaźnik WPS zacznie migać. Po przytrzymaniu przyciśniętego przycisku przez 7 sekund, ustawienia skonfigurowane w urządzeniu zostaną usunięte i przywrócone zostaną ustawienia domyślne. Power: Port do podłączenia przewodu USB. Należy użyć przewodu USB podłączonego do zasilacza sieciowego lub portu USB komputera. LAN/WAN: Port Ethernet 100 Mbps w trybie Routera Bezprzewodowego. Jest to port dostępu WAN stosowany głównie do połączenia linii DSL, MODEMU. W trybie AP, Klient+AP, WDS+AP, Routera WISP, jest to port LAN stosowany do łączenia PC, Routera oraz Przełącznika Ethernet. Rozdział 2 Instalacja Sprzętu 2.1 Jak Zainstalować Router Po otwarciu opakowania należy zainstalować router

12 postępując zgodnie z procedurą opisaną poniżej. 1. Zasilanie: Używać tylko zasilacza dostarczonego razem z urządzeniem. (UWAGA: Użycie nieprawidłowego zasilacza może uszkodzić urządzenie i unieważnić gwarancję, która objęty jest produkt.) 1 Konfiguracja Sieci A Połączyć port LAN routera z komputerem za pomocą przewodu Ethernet, jak pokazano poniżej. B W przypadku wykorzystania bezprzewodowego adaptera sieciowego do łączenia się z Internetem, schemat topologii sieci wyglądać będzie następująco.

13 Połączenie bezprzewodowe z siecią a Prawym przyciskiem myszy kliknąć "Moje Miejsca Sieciowe" na pulpicie i wybrać "Właściwości". b Prawym przyciskiem myszy kliknąć "Połączenie Sieci Bezprzewodowej" i wybrać opcję "Wyświetl Dostępne Sieci Bezprzewodowe", jak na rysunku poniżej. Na interfejsie wyświetlone zostaną wszystkie dostępne sieci bezprzewodowe. Wybrać sieć "Tenda". Jeżeli na liście nie ma wymaganej sieci, kliknąć "Odśwież Listę Sieci".

14 C Kliknąć przycisk "Połącz". Rozdział 3 Opis Trybów Roboczych Urządzenie posiada pięć trybów roboczych. Można je zmieniać w zależności od zastosowania. W niniejszym rozdziale, każdy tryb opisany został w sposób szczegółowy. Trybem domyślnym jest tryb AP (punktu dostępowego). 3.1 Tryb AP W trybie tym, urządzenie pracuje jako przetwornik pomiędzy sygnałem przewodowym i bezprzewodowym przy ustawieniach domyślnych. Jeżeli jeden router przewodowy już pracuje, można wówczas wybrać tryb bezprzewodowego AP. Do aktywnego routera podłączyć port LAN urządzenia za pośrednictwem przewodu Ethernet (szczegóły dotyczące ustawień opisane są w rozdziale 5-1). Teraz wielu klientów bezprzewodowych (głównie bezprzewodowy adapter sieciowy) może równocześnie korzystać z Internetu. Na przykład, w dużym

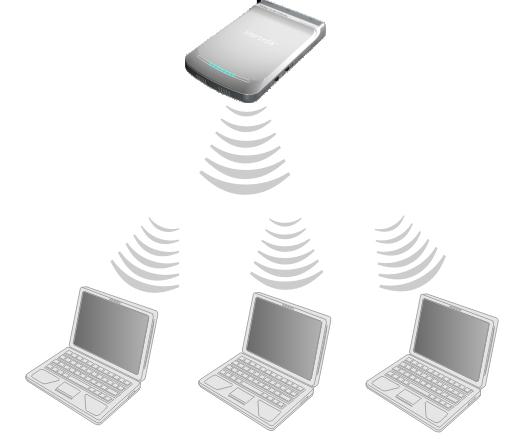

15 hotelu można podłączyć Router do szerokopasmowego portu dostępowego za pomocą przewodu Ethernet i dzielić dostęp do Internetu z innymi użytkownikami. Oczywiście, bezprzewodowy adapter sieciowy musi mieć ten sam identyfikator SSID co Router. Jeżeli Router wyposażony jest w zabezpieczenie Wi-Fi, bezprzewodowy adapter sieciowy musi także mieć tryb bezpieczeństwa oraz wymagać klucza do uzyskania dostępu z routerem. Topologia wspólnego połączenia sieciowego wygląda następująco. 3.2 Tryb Klient+AP W trybie tym, urządzenie może odbierać sygnał bezprzewodowy, wzmocnić go i rozszerzyć zakres odbioru. Urządzenie przewodowe może odbierać sygnał za pośrednictwem przewodu Ethernet. Tryb ten nazywany jest

16 trybem uniwersalnego przekaźnika sygnału bezprzewodowego, który może wzmacniać sygnał. W przypadku, gdy użytkownik dzieli dostęp do Internetu z drugą osobą, może on wybrać ten tryb w celu uzyskania stabilnego sygnału. Dodatkowo, uzyskać można w ten sposób dostęp do dekodera STB IPTV, szerokopasmowego odbiornika satelitarnego i innych tego typu urządzeń. Tryb ten jest bardzo prosty i pozwala uniknąć stosowania nieporęcznych przewodów. Topologia sieci wygląda następująca: Więcej szczegółów w Tryb WPS+AP W trybie tym, urządzenie może wzmocnić sygnał i rozszerzyć zakres sygnału bezprzewodowego. Może ono połączyć dwie sieci lokalne lub dwa komputery równocześnie wzmacniając i przekazując sygnały. Tryb

17 WDS+AP jest zbliżony do trybu WDS. Poza tym, przy pracy urządzenia jako mostek, dostęp do sieci może mieć wielu klientów bezprzewodowych. Topologia sieci wygląda następująco. A: B: Więcej szczegółów znajduje się w rozdziale Tryb WISP W trybie tym, nie ma potrzeby przeprowadzania konfiguracji nadajnika sygnału. Należy jedynie skonfigurować W150M+ w celu wzmocnienia sygnału bezprzewodowego, aby zapewnić dostęp do sieci wielu

18 komputerom. Urządzenie obsługuje funkcję DHCP automatycznie przyporządkowującą adresy IP oraz funkcję NAT. Jeżeli użytkownik włączy WISP na zewnątrz pomieszczenia lecz wewnętrzny sygnał WISP AP jest słaby, urządzenie może wzmocnić sygnał i zwiększyć prędkość. W przypadku dostępu do sieci więcej niż jednego komputera, użytkownik może połączyć port LAN urządzenia z przełącznikiem, a przełącznik z komputerem. Typologia sieci wygląda następująco: Więcej szczegółów znajduje się w rozdziale Tryb Routera Bezprzewodowego W trybie tym, urządzenie może pracować jako router z bezprzewodowym portem NAT oraz jako serwer DHCP. Laptopy mogą automatycznie pozyskiwać adresy IP, które zostały im przyporządkowane przez serwer DHCP. Po

19 połączeniu portu RJ45 z sygnałem szerokopasmowym, kilka laptopów może uzyskać dostęp do sieci jednocześnie. Topologia sieci wygląda następująco. Więcej szczegółów znajduje się w rozdziale 5-5. Rozdział 4 Jak zalogować się do Routera W niniejszym rozdziale opisano w jaki sposób wejść do interfejsu sieciowego Routera. Po zakończeniu instalacji sprzętu (odnieść się do Rozdziału 2), przeprowadzić konfigurację sieci na komputerze zgodnie z następującą procedurą: 4.1 Konfiguracja Sieci Przewodowej Prawym przyciskiem myszy kliknąć "Moje Miejsca Sieciowe" na pulpicie i wybrać "Właściwości" (na przykład pod systemem Windows XP)

20 Prawym przyciskiem myszy kliknąć "Połączenie Lokalne" i wybrać "Właściwości". W przypadku połączenia bezprzewodowego, wybrać "Połączenie Sieci Bezprzewodowej" Wybrać Protokół Sieciowy (TCP/IP) i kliknąć Właściwości.

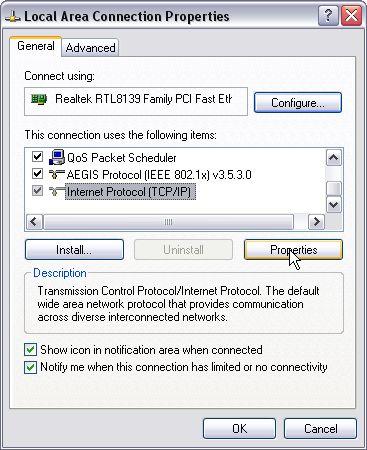

21 4.1.4 Wybrać opcję "Użyj następującego adresu IP" i wprowadzić adres IP. Adres IP: XXX:(XXX to liczba od 2~254) 4.2 Logowanie do Interfejsu Sieciowego

22 Po przeprowadzeniu procedury z punktu 4.1, można zalogować się do interfejsu sieciowego Routera postępując zgodnie z poniższą procedurą Aby wejść do sieciowego interfejsu Routera, należy uruchomić przeglądarkę internetową, np.: Internet Explorer i wprowadzić domyślny adres IP Routera i nacisnąć "Enter" W polu Nazwa Użytkownika i Hasło wpisać "admin" i kliknąć "OK". 3. Po wprowadzeniu prawidłowej nazwy użytkownika i hasła, można wejść do interfejsu sieciowego routera.

23 Rozdział 5 Przewodnik po Trybach Roboczych 5.1. Tryb AP W tym domyślnym trybie, urządzenie może przetwarzać sygnał przewodowy i bezprzewodowy będący centralnym punktem dostępowym dla kilku klientów (najczęściej jest to bezprzewodowy adapter sieciowy). Na przykład, w dużym hotelu można podłączyć Router do szerokopasmowego portu dostępowego za pomocą przewodu Ethernet, skonfigurować komputer w celu pozyskania adresu IP i dzielić dostęp do Internetu z innymi użytkownikami. Oczywiście, bezprzewodowy adapter sieciowy musi mieć ten sam identyfikator SSID co Router. Na ogół, Routery szerokopasmowe w hotelach wyposażone są w funkcję DHCP umożliwiająca przyporządkowanie adresów IP do poszczególnych klientów.

24 W niniejszym rozdziale szczegółowo opisany jest sposób podłączenia klienta bezprzewodowego do punktu dostępowego. Urządzenie podłączyć należy w sposób następujący. Wskazówka: Routery w hotelach obsługują funkcję DHCP automatycznie przyporządkowującą adresy IP. Wystarczy jedynie skonfigurować komputer, aby automatycznie pozyskać adres IP, serwer DNS i połączyć się z Internetem. (Ustawienia opisane są w rozdziale 4.1.) Klient+AP Zalogować się do interfejsu sieciowego w sposób opisany w rozdziale 4 i skonfigurować tryb w sposób następujący Wybrać tryb Klient+AP, kliknąć Przewodnik Ustawień i kliknąć przycisk Dalej".

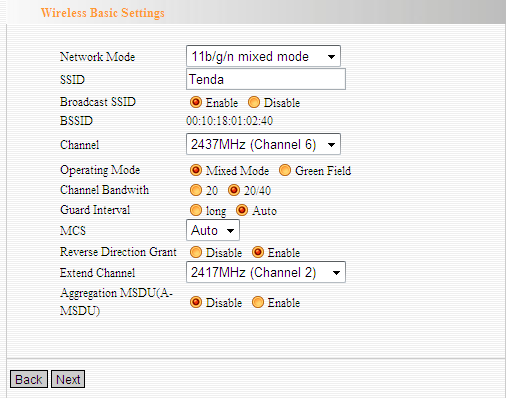

25 Skonfigurować Parametry SSID:SSID (Service Set Identifier) jest unikalną nazwą sieci bezprzewodowej. Wprowadzić SSID punktu dostępowego, z którym chcemy się połączyć. Adres MAC: Fizyczny adres MAC Routera wyświetlany w sieci lokalnej jest niezmienny. Wprowadzić adres MAD AP, a którym chcemy się połączyć. Czasami, adres MAC określany jest jako BSSID. (BSSID : Basic Service Set Identifier - Numer

26 identyfikacyjny sieci bezprzewodowej. W standardzie IEEE802.11, BSSID jest adresem MAC bezprzewodowego punktu dostępowego.) Kanał: Określić kanał efektywny (w zakresie od 1 do 13\Auto) sieci bezprzewodowej. Wybrany kanał musi być zgodny z AP. Tryb Bezpieczeństwa: Ustawiony tryb bezpieczeństwa powinien odpowiadać trybowi AP. Szczegóły w rozdziale Ustawienia Bezpieczeństwa Sieci Bezprzewodowej. Zaleca się "Przeskanowanie" punktów dostępowych i wybranie SSID z listy wyszukanych SSID. Kliknąć "Dalej". Pojawi się następujące okno Podstawowe Ustawienia Sieci Bezprzewodowej Tryb Sieci: Wybrać jeden z poniższych trybów sieci. Trybem domyślnym jest 11b/g/n/

27 Tryb 11b: Umożliwia połączenie klienta bezprzewodowego z trybem 11b przy maksymalnej prędkości równej 11Mbps. Tryb 11g: Umożliwia połączenie urządzenia klienta zgodnego z 11g/11n z AP przy maksymalnej prędkości 54Mbps. Tryb 11b/g: Umożliwia połączenie urządzenia klienta zgodnego z 11b/g z AP z automatycznie wybraną prędkością, oraz klienta bezprzewodowego 11n z urządzeniem z prędkością 11 g. Tryb 11b/g/n: Umożliwia połączenie urządzenia klienta zgodnego z 11b/g/n z AP z automatycznie wybraną prędkością. SSID:SSID (Service Set Identifier) jest unikalną nazwą sieci bezprzewodowej. Wprowadzić SSID punktu dostępowego, z którym chcemy się połączyć. Kanał: Określić kanał efektywny (w zakresie od 1 do 13\Auto) sieci bezprzewodowej. Transmisja (SSID): Wybrać "Wyłącz" w celu ustawienia SSID urządzenia niewidocznym dla klienta bezprzewodowego. Po wyłączeniu opcji, klient, aby uzyskać dostęp, musi wpisać SSID

28 tożsamy z identyfikatorem urządzenia. BSSID: Basic Service Set Identifier - Numer identyfikacyjny sieci bezprzewodowej. W standardzie IEEE802.11, BSSID jest adresem MAC bezprzewodowego punktu dostępowego. Rozszerzenie Kanału : W celu zwiększenia przepływu danych w sieci bezprzewodowej, w trybie 11n wykorzystywany jest rozszerzony zakres kanału. Szerokość Pasma Kanału : Wybrać szerokość pasma kanału w celu zwiększenia wydajności sieci bezprzewodowej. Jeżeli sieć posiada klientów 11b/g i 11n, wybrać można szerokość 40M; jeżeli jest to sieć 11n - wybrać szerokość 20/40M w celu zwiększenia przepływu danych. Kliknąć "Dalej", aby zapisać konfiguracje. Uwaga: Zaleca się, aby nie zmieniać kanału w tym trybie, ponieważ może to uniemożliwić połączenie z wybranym urządzeniem Ustawienia Bezpieczeństwa Sieci Bezprzewodowej

29 Zaleca się, aby jako "Tryb Bezpieczeństwa" wybrać personalny WPA, a jako "Algorytmy WPA" wybrać AES. Jako hasło wprowadzić ciąg liczb w zakresie 8-63, liter i symboli. Kliknąć "Dalej" w celu zapisania konfiguracji. Więcej szczegółów poniżej. Kliknąć "Zastosuj" w celu zapisania konfiguracji. Router zrestartuje się automatycznie. Uwaga: Upewnić się, że urządzenie ma ten sam Kanał, Tryb Bezpieczeństwa oraz Rozszerzenie Kanału jak punkt dostępowy Przewodnik Ustawień Trybu WDS+AP

30 Zalogować się do interfejsu sieciowego w sposób opisany w rozdziale 4 i skonfigurować tryb w sposób następujący Wybrać tryb WDS+AP, kliknąć Przewodnik Ustawień i kliknąć przycisk Dalej" Skonfigurować parametry. Wprowadzić adres MAC końcowego urządzenia bezprzewodowego. Adres MAC może być także określony jako BSSID. Bezprzewodowym

31 urządzeniem końcowym może być AP z funkcją WDS lub router bezprzewodowy. Kanał: Określić kanał efektywny (w zakresie od 1 do 13\Auto) sieci bezprzewodowej. Wybrany kanał musi być zgodny z AP. Typ Szyfrowania: Wybrany tryb bezpiecznego szyfrowania powinien być zgodny z trybem urządzenia końcowego. Więcej szczegółów w rozdziale Ustawienia Bezpieczeństwa Sieci Bezprzewodowej. Zaleca się "Przeskanowanie" punktów dostępowych i wybranie SSID z listy wyszukanych SSID. Kliknąć "Dalej". Pojawi się następujące okno Podstawowe Ustawienia Sieci Bezprzewodowej Tryb Sieci: Wybrać jeden z poniższych trybów sieci. Trybem domyślnym jest 11b/g/n/

32 Tryb 11b : Umożliwia połączenie klienta bezprzewodowego z trybem 11b przy maksymalnej prędkości równej 11Mbps. Tryb 11g: Umożliwia połączenie urządzenia klienta zgodnego z 11g/11n z AP przy maksymalnej prędkości 54Mbps. Tryb 11b/g: Umożliwia połączenie urządzenia klienta zgodnego z 11b/g z AP z automatycznie wybraną prędkością, oraz klienta bezprzewodowego 11n z urządzeniem z prędkością 11 g. Tryb 11b/g/n: Umożliwia połączenie urządzenia klienta zgodnego z 11b/g/n z AP z automatycznie wybraną prędkością. SSID:SSID (Service Set Identifier) jest unikalną nazwą sieci bezprzewodowej. Wprowadzić SSID punktu dostępowego, z którym chcemy się połączyć. Kanał: Określić kanał efektywny (w zakresie od 1 do 13\Auto) sieci bezprzewodowej. Transmisja (SSID): Wybrać "Wyłącz" w celu ustawienia SSID urządzenia niewidocznym dla klienta bezprzewodowego. Po wyłączeniu opcji, klient, aby uzyskać dostęp, musi wpisać SSID

33 tożsamy z identyfikatorem urządzenia. BSSID: Basic Service Set Identifier - Numer identyfikacyjny sieci bezprzewodowej. W standardzie IEEE802.11, BSSID jest adresem MAC bezprzewodowego punktu dostępowego. Rozszerzenie Kanału : W celu zwiększenia przepływu danych w sieci bezprzewodowej, w trybie 11n wykorzystywany jest rozszerzony zakres kanału. Szerokość Pasma Kanału : Wybrać szerokość pasma kanału w celu zwiększenia wydajności sieci bezprzewodowej. Jeżeli sieć posiada klientów 11b/g i 11n, wybrać można szerokość 40M; jeżeli jest to sieć 11n - wybrać szerokość 20/40M w celu zwiększenia przepływu danych. Kliknąć "Dalej", aby zapisać konfiguracje. Uwaga: Zaleca się, aby nie zmieniać kanału w tym trybie, ponieważ może to uniemożliwić połączenie z wybranym urządzeniem. Szczegóły dotyczące szyfrowania sieci bezprzewodowej opisane są w rozdziale 7.2. Po zakończeniu konfiguracji, AP pracuje jako bezprzewodowy przekaźnik sygnału. Urządzenie można podłączyć do komputera, odbiornika satelitarnego i dekodera STB IPTV, które należy ustawić na

34 automatyczne pozyskiwanie adresu IP w celu połączenia się ze źródłowym urządzeniem bezprzewodowym (źródłowym routerem bezprzewodowym). Szczegółowe ustawienia opisane są w Załączniku I. 5.4 Tryb WISP Zalogować się do interfejsu sieciowego w sposób opisany w rozdziale 4 i skonfigurować tryb w sposób następujący Wybrać tryb WISP, kliknąć Przewodnik Ustawień i kliknąć przycisk Dalej" Skonfigurować parametry

35 SSID:SSID (Service Set Identifier) jest unikalną nazwą sieci bezprzewodowej. Wprowadzić SSID punktu dostępowego, z którym chcemy się połączyć. Adres MAC: Fizyczny adres MAC Routera wyświetlany w sieci lokalnej jest niezmienny. Wprowadzić adres MAD AP, a którym chcemy się połączyć. Czasami, adres MAC określany jest jako BSSID. (BSSID : Basic Service Set Identifier - Numer identyfikacyjny sieci bezprzewodowej. W standardzie IEEE802.11, BSSID jest adresem MAC bezprzewodowego punktu dostępowego.) Kanał: Określić kanał efektywny (w zakresie od 1 do 13\Auto) sieci bezprzewodowej. Wybrany kanał musi być zgodny z AP dostarczonym przez usługodawcę internetowego. Tryb Bezpieczeństwa: Ustawiony tryb bezpieczeństwa powinien odpowiadać trybowi AP. Szczegóły w rozdziale Ustawienia Bezpieczeństwa Sieci Bezprzewodowej. Zaleca się "Przeskanowanie" punktów dostępowych i wybranie SSID z listy wyszukanych SSID. Kliknąć "Dalej". Pojawi się następujące okno Podstawowe Ustawienia Sieci Bezprzewodowej

36 Tryb Sieci: Wybrać jeden z poniższych trybów sieci. Trybem domyślnym jest 11b/g/n/ Tryb 11b: Umożliwia połączenie klienta bezprzewodowego z trybem 11b przy maksymalnej prędkości równej 11Mbps. Tryb 11g: Umożliwia połączenie urządzenia klienta zgodnego z 11g/11n z AP przy maksymalnej prędkości 54Mbps. Tryb 11b/g: Umożliwia połączenie urządzenia klienta zgodnego z 11b/g z AP z automatycznie wybraną prędkością, oraz klienta bezprzewodowego 11n z urządzeniem z prędkością 11 g. Tryb 11b/g/n: Umożliwia połączenie urządzenia

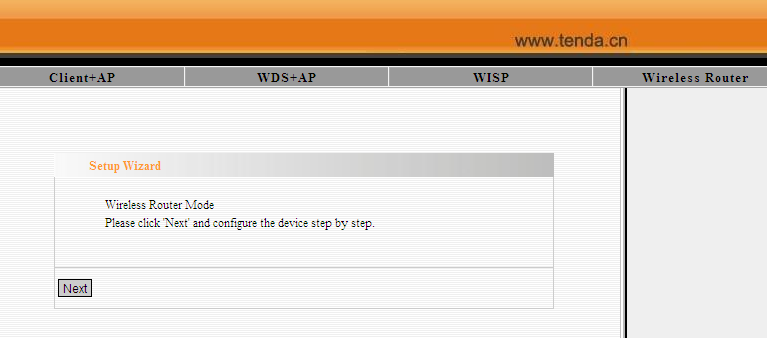

37 klienta zgodnego z 11b/g/n z AP z automatycznie wybraną prędkością. SSID:SSID (Service Set Identifier) jest unikalną nazwą sieci bezprzewodowej. Wprowadzić SSID punktu dostępowego, z którym chcemy się połączyć. Kanał: Określić kanał efektywny (w zakresie od 1 do 13\Auto) sieci bezprzewodowej. Transmisja (SSID): Wybrać "Wyłącz" w celu ustawienia SSID urządzenia niewidocznym dla klienta bezprzewodowego. Po wyłączeniu opcji, klient, aby uzyskać dostęp, musi wpisać SSID tożsamy z identyfikatorem urządzenia. BSSID: Basic Service Set Identifier - Numer identyfikacyjny sieci bezprzewodowej. W standardzie IEEE802.11, BSSID jest adresem MAC bezprzewodowego punktu dostępowego. Rozszerzenie Kanału : W celu zwiększenia przepływu danych w sieci bezprzewodowej, w trybie 11n wykorzystywany jest rozszerzony zakres kanału. Szerokość Pasma Kanału : Wybrać szerokość pasma kanału w celu zwiększenia wydajności sieci bezprzewodowej. Jeżeli sieć posiada klientów 11b/g i 11n, wybrać można szerokość 40M; jeżeli jest to sieć 11n - wybrać szerokość 20/40M w celu

38 zwiększenia przepływu danych. Kliknąć "Dalej", aby zapisać konfiguracje. Uwaga: Zaleca się, aby nie zmieniać kanału w tym trybie, ponieważ może to uniemożliwić połączenie z wybranym urządzeniem. Szczegóły dotyczące szyfrowania sieci bezprzewodowej opisane są w rozdziale 7.2. Ustawić komputer na automatyczne pozyskiwanie adresu IP w celu połączenia się z Internetem. Więcej szczegółów opisano w Załączniku Tryb Routera Bezprzewodowego Uwaga: W trybie tym, port LAN/WAN pracuje jako WAN. Po przejściu w tryb WAN, do sieciowego interfejsu routera można wejść tyko przez tylko komputery wyposażone w bezprzewodowy adapter sieciowy. Zalogować się do interfejsu sieciowego w sposób opisany w rozdziale 4 i skonfigurować tryb w sposób następujący Wybrać tryb Router Bezprzewodowy, kliknąć Przewodnik Ustawień i kliknąć przycisk Dalej".

39 Skonfigurować parametry. Urządzenie te obsługuje trzy rodzaje dróg dostępu (wirtualna linia ADSL, dynamiczne IP, statyczne IP); wybrać opcję zgodnie z faktyczną sytuacją. W razie wątpliwości, skonsultować się z usługodawcą internetowym w celu uzyskania odpowiednich parametrów. Dynamiczne IP (DHCP) Domyślną metodą dostępu jest Dynamiczne IP. Jeżeli usługodawca internetowy dostarczy użytkownikowi Dynamiczny numer IP, należy wybrać metodę dostępu z Dynamicznym IP. Za każdym wejściem do Internetu, użytkownik otrzyma inny numer IP. W odróżnieniu do pozostałych dwóch metod, nie ma potrzeby wprowadzania parametrów. Wystarczy kliknąć przycisk "Dalej".

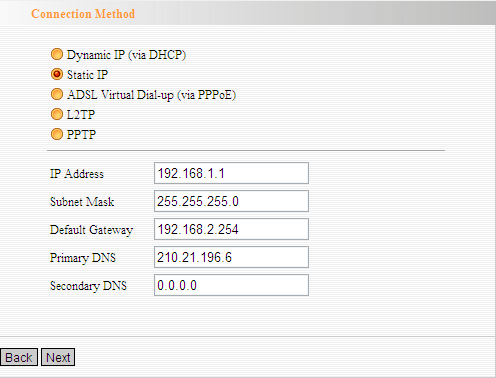

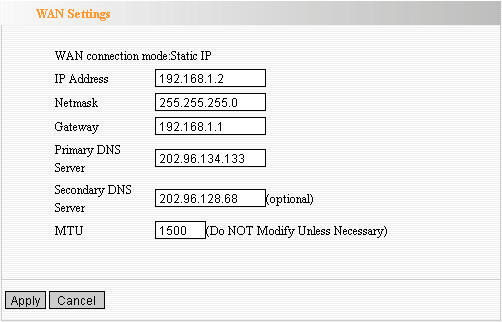

40 Statyczne IP Jeżeli usługodawca internetowy dostarczy użytkownikowi Statyczny numer IP, należy wybrać metodę dostępu z Dynamicznym IP. W odpowiednie pola wprowadzić należy adres IP, Maskę Podsieci, Bramkę, serwer DNS oraz wtórny serwer DNS dostarczony przez usługodawcę internetowego, a następnie kliknąć "Dalej". Wirtualna Linia ADSL (przez PPPoE) Jeżeli usługodawca internetowy dostarczy użytkownikowi Wirtualną Linię ADSL (przez PPoE),

41 powinien on wybrać metodę dostępu przez Wirtualną Linię ADSL. Wprowadzić Nawę Użytkownika i Hasło podane przez usługodawcę internetowego i kliknąć "Dalej". W razie wątpliwości, skonsultować się z usługodawcą internetowym. Przykładowo, jeżeli Nazwa Użytkownika to pppoe_user, a Hasło to pppoe_passwd, wprowadzić informacje jak pokazano na schemacie poniżej. Wprowadzić Nazwę Użytkownika i Hasło dostarczone przez usługodawcę internetowego. Po kliknięciu opcji "Informacje o Stanie" wyświetlić można stan po zresetowaniu urządzenia. Jeżeli wyświetli się adres IP portu WAN, użytkownik może połączyć się z Internetem. Pozostałe ustawienia opisano w następnych rozdziałach Podstawowe Ustawienia Sieci Bezprzewodowej

42 Tryb Sieci: Wybrać jeden z poniższych trybów sieci. Trybem domyślnym jest 11b/g/n/ Tryb 11b: Umożliwia połączenie klienta bezprzewodowego z trybem 11b przy maksymalnej prędkości równej 11Mbps. Tryb 11g: Umożliwia połączenie urządzenia klienta zgodnego z 11g/11n z AP przy maksymalnej prędkości 54Mbps. Tryb 11b/g: Umożliwia połączenie urządzenia klienta zgodnego z 11b/g z AP z automatycznie wybraną prędkością, oraz klienta bezprzewodowego 11n z urządzeniem z prędkością 11 g. Tryb 11b/g/n: Umożliwia połączenie urządzenia klienta zgodnego z 11b/g/n z AP z

43 automatycznie wybraną prędkością. SSID:SSID (Service Set Identifier) jest unikalną nazwą sieci bezprzewodowej. Wprowadzić SSID punktu dostępowego, z którym chcemy się połączyć. Kanał: Określić kanał efektywny (w zakresie od 1 do 13\Auto) sieci bezprzewodowej. Transmisja (SSID): Wybrać "Wyłącz" w celu ustawienia SSID urządzenia niewidocznym dla klienta bezprzewodowego. Po wyłączeniu opcji, klient, aby uzyskać dostęp, musi wpisać SSID tożsamy z identyfikatorem urządzenia. BSSID: Basic Service Set Identifier - Numer identyfikacyjny sieci bezprzewodowej. W standardzie IEEE802.11, BSSID jest adresem MAC bezprzewodowego punktu dostępowego. Rozszerzenie Kanału : W celu zwiększenia przepływu danych w sieci bezprzewodowej, w trybie 11n wykorzystywany jest rozszerzony zakres kanału. Szerokość Pasma Kanału : Wybrać szerokość pasma kanału w celu zwiększenia wydajności sieci bezprzewodowej. Jeżeli sieć posiada klientów 11b/g i 11n, wybrać można szerokość 40M; jeżeli jest to sieć 11n - wybrać szerokość 20/40M w celu zwiększenia przepływu danych.

44 Kliknąć "Dalej", aby zapisać konfiguracje. Uwaga: Na ogół, należy jedynie zmienić identyfikator sieci bezprzewodowej SSID oraz kanał bezprzewodowy; w przypadku wątpliwości odnośnie pozostałych parametrów nie należy ich konfigurować, aby nie wpłynąć negatywnie na działanie sieci bezprzewodowej Ustawienia Bezpieczeństwa Sieci Bezprzewodowej Użytkownik może wybrać następujące tryby bezpieczeństwa: WEP, Personalny WPA, Personalny WPA2. Zapisać parametry, które zostały ustawione do połączenia klienta z siecią bezprzewodową. Zaleca się, aby jako "Tryb Bezpieczeństwa" wybrać personalny WPA, a jako "Algorytmy WPA" wybrać AES. Jako hasło wprowadzić ciąg liczb w zakresie 8-63, liter i symboli. Kliknąć "Dalej" w celu zapisania konfiguracji. Więcej szczegółów poniżej.

45 Kliknąć "Zastosuj" w celu zapisania ustawień i zresetować router w celu ich zastosowania. Uwaga: Jedynie komputery wyposażone w bezprzewodowy adapter sieciowy mogą połączyć się z routerem bezprzewodowym oraz automatycznie pozyskać adres IP po aktywacji wybranego trybu. Więcej szczegółów w Załączniku Ⅱ. Rozdział 6 Ustawienia Zaawansowane 6.1 Ustawienia LAN W niniejszym rozdziale opisany jest sposób konfiguracji parametrów TCP/IP Ustawienia LAN w trybie WISP i Routera Bezprzewodowego

46 Adres MAC: Fizyczny adres MAC Routera wyświetlany w sieci lokalnej jest niezmienny. Adres IP: Adresy IP sieci LAN Routera (nie jest to adres IP komputera). Wartością domyślną jest Po zmianie tej wartości, w celu połączenia się z routerem należy użyć nowego numeru IP. Maska Podsieci: Maska podsieci Routera do pomiaru wielkości sieci. Wartością domyślną jest Ustawienia LAN w trybie AP, Klient+AP i WDS+AP

47 Adres MAC: Fizyczny adres MAC Routera wyświetlany w sieci lokalnej jest niezmienny. Tryb IP: Do wyboru są dwa tryby: IP statyczne i dynamiczne. Jeżeli wybrany zostanie Tryb Statycznego IP, należy wprowadzić parametry dostarczone przez usługodawcę internetowego. Jeżeli wybrany zostanie Tryb Dynamicznego IP, należy ustawić właściwości połączenia w celu automatycznego uzyskania adresu IP i serwera DNS w protokole internetowym. Adres IP: Adresy IP sieci LAN Routera (nie jest to adres IP komputera). Wartością domyślną jest Po zmianie tej wartości, w celu połączenia się z interfejsem sieciowym należy użyć nowego numeru IP. Maska Podsieci: Maska podsieci Routera do pomiaru wielkości sieci. Wartością domyślną jest Domyślna Bramka Sieciowa: Wprowadzić Bramkę Sieciową dostarczoną przez usługodawcę internetowego. W razie wątpliwości, skonsultować się z usługodawcą. Pierwotny Serwer DNS: Wprowadzić nazwę pierwotnego serwera DNS dostarczoną przez

48 usługodawcę internetowego. Wtórny Serwer DNS: Wprowadzić nazwę wtórnego serwera DNS dostarczoną przez usługodawcę internetowego. Nazwa Hosta: Nazwa używana do połączenia z urządzeniem. Uwaga: Po zmianie adresu IP portu LAN, do połączenia się z interfejsem sieciowym wymagane będzie użycie nowego numeru IP. 6.2 Ustawienia WAN Ustawienia WAN wymagane są jedynie dla trybu WISP i Routera Bezprzewodowego Wirtualna Linia ADSL (przez PPPoE)

49 Tryb Połączenia WAN: Aktualna metoda połączenia. Konto: Wprowadzić nazwę użytkownika dostarczoną przez usługodawcę internetowego. Hasło: Wprowadzić hasło dostarczone przez usługodawcę internetowego MTU: Jest to wielkość największego datagramu, który może być przesłany przez sieć. Wartością domyślną jest NIE zmieniać jej, jeżeli nie zajdzie taka konieczność. Jednakże, jeżeli jakaś strona internetowa lub aplikacja sieciowa nie może być otwarta lub uruchomiona, można zmienić wartość MTU na 1450, 1400, itp. Nazwa Usługi: Określana jest jako zestaw

50 charakterystyk stosowanych przy połączeniu PPPoE. Należy ją wprowadzić i NIE zmieniać jej, jeżeli nie zajdzie taka konieczność. Nazwa AC: Wprowadzić, jeżeli została dostarczona i NIE zmieniać jej, jeżeli nie zajdzie taka konieczność. Połącz Automatycznie: Połącz automatycznie z Internetem po zresetowaniu systemu lub po nieudanym połączeniu. Połącz Ręcznie: Połącz ręcznie z Internetem. Połącz na Żądanie: Po określonym czasie (Maksymalny Czas Przestoju), ponownie ustanowić połączenie z Internetem. Wartość zero oznacza połączenie z Internetem w każdej chwili. W innym przypadku, wprowadzić ilość minut, które mają upłynąć przed rozłączeniem się z Internetem. Połącz w Ustalonym Okresie: Połącz z Internetem w ustalonym wcześniej przedziale czasu. Uwaga: Parametr "Połącz w Ustalonym Okresie" może być użyty tylko w przypadku, kiedy w "Ustawieniach Czasu" w "Narzędziach Systemowych" zdefiniowano aktualny czas Statyczne IP

51 Jeżeli trybem połączenia jest statyczne IP, użytkownik może modyfikować następujące informacje dotyczące adresowania. Adres IP: Wprowadzić adres IP WAN dostarczony przez usługodawcę internetowego. W razie wątpliwości, skonsultować się z usługodawcą. Maska Podsieci: Wprowadzić maskę podsieci dostarczoną przez usługodawcę internetowego. Zazwyczaj jest to Bramka Sieciowa: Wprowadzić Bramkę Sieciową WAN. W razie wątpliwości, skonsultować się z lokalnym usługodawcą internetowym. Pierwotny Serwer DNS: Wprowadzić nazwę pierwotnego serwera DNS dostarczoną przez usługodawcę internetowego. Wtórny Serwer DNS: Wprowadzić nazwę wtórnego

52 serwera DNS. 6.3 Klonowanie Adresu MAC Strona ta przeznaczona jest do ustawień związanych z adresem MAC Routera w sieci WAN. (Tylko w trybie WISP i Routera Bezprzewodowego). Niektórzy usługodawcy internetowi do połączenia z ich siecią wymagają adresu MAC końcowego użytkownika. Usługodawca dostarczy ważny adres MAC, który użytkownik powinien wprowadzić i zapisać konfigurację. Adres MAC: Adres MAC zarejestrowany przez usługodawcę internetowego. Klonuj Adres MAC: Rejestracja adresu MAC komputera. Przywróć Domyślny Adres MAC: Przywracanie domyślnego adresu MAC sprzętu. 6.4 Ustawienia DNS DNS to skrót od Systemu Nazw Domen (Domain Name Ssytem), czyli usługi internetowej przekształcenie nazw domen na adresy IP dostarczonych przez Usługodawcę Internetowego. Aby uzyskać usługę, należy skontaktować

53 się z usługodawcą internetowym. Przenośny Bezprzewodowy Router/PD Ustawienia DNS: Zaznaczyć opcję w celu aktywowania serwera DNS. Serwer DHCP Routera wyśle odpowiedź na żądania klienta i przydzieli adres DNS. Adres Pierwotnego Serwera DNS: Wprowadzić odpowiedni adres dostarczony przez usługodawcę internetowego. Adres Wtórnego Serwera DNS: Wprowadzić drugi adres jeżeli został on dostarczony przez usługodawcę internetowego. Drugi adres jest opcjonalny. Uwaga: Po zakończeniu ustawień, zresetować urządzenie w celu aktywowania wprowadzonych ustawień. Rozdział7 Ustawienia Sieci Bezprzewodowej 7.1 Ustawienia Podstawowe

54 Włącz Router Bezprzewodowy: Zaznaczyć opcją, aby aktywować cechy Routera bezprzewodowego; odznaczyć opcję w celu ich wyłączenia. Tryb Sieci: Wybrać jeden z poniższych trybów sieci. Trybem domyślnym jest 11b/g/n/ Tryb 11b: Umożliwia połączenie klienta bezprzewodowego z trybem 11b przy maksymalnej prędkości równej 11Mbps. Tryb 11g: Umożliwia połączenie urządzenia klienta zgodnego z 11g/11n z AP przy maksymalnej prędkości 54Mbps.

55 Tryb 11b/g: Umożliwia połączenie urządzenia klienta zgodnego z 11b/g z AP z automatycznie wybraną prędkością, oraz klienta bezprzewodowego 11n z urządzeniem z prędkością 11 g. Tryb 11b/g/n: Umożliwia połączenie urządzenia klienta zgodnego z 11b/g/n z AP z automatycznie wybraną prędkością. SSID: SSID (Service Set Identifier) jest unikalną nazwą sieci bezprzewodowej. Urządzenie te posiada dwa identyfikatory SSID. Wymagany jest główny SSID. Transmisja (SSID): Transmisja (SSID): Wybrać "Włącz" w celu ustawienia SSID urządzenia widocznym dla klienta bezprzewodowego. Opcja jest domyślnie włączona. Po jej wyłączeniu, klienci musza znać SSID w celu nawiązania komunikacji. BSSID: Basic Service Set Identifier - Numer identyfikacyjny sieci bezprzewodowej. W standardzie IEEE802.11, BSSID jest adresem MAC bezprzewodowego punktu dostępowego. Kanał Standardowy:Określić kanał efektywny (w zakresie od 1 do 13\Auto) sieci bezprzewodowej. Rozszerzenie Kanału : W celu zwiększenia

56 przepływu danych w sieci bezprzewodowej, w trybie 11n wykorzystywany jest rozszerzony zakres kanału. Szerokość Pasma Kanału : Wybrać szerokość pasma kanału w celu zwiększenia wydajności sieci bezprzewodowej. Jeżeli sieć posiada klientów 11b/g i 11n, wybrać można szerokość 40M; jeżeli jest to sieć 11n - wybrać szerokość 20/40M w celu zwiększenia przepływu danych. 7.2 Ustawienia Bezpieczeństwa Sieci Bezprzewodowej Jest to funkcja umożliwiająca konfigurację ustawienia bezpieczeństwa sieci AP. Do wyboru są następujące tryby szyfrowania: WPA Personalny, WPA2 Personalny, WAP/WAP2 Personalny, WEP Mieszany, Otwarty, Wspólny. Zaleca się wybór WPA Personalnego jako "Trybu Bezpieczeństwa" i AES jako "Algorytmy WPA". Należy też pamiętać, że wszystkie podłączone urządzenia bezprzewodowe będą musiały mieć zgodne ustawienia bezpieczeństwa. W rozdziale tym przedstawiono trzy popularne metody szyfrowania WPA Personalny WPA (Wi-Fi Protected Access - Dostęp Zabezpieczony Wi-Fi), jest standardem Wi-Fi będącym jednym z nowszych schematów szyfrowania zaprojektowanym w

57 celu poprawy charakterystyk bezpieczeństwa WEP. Schemat ten wykorzystuje efektywne typy szyfrowania (takie jak TKIP lub AES) i może zmieniać klucze w sposób dynamiczny na każdym autoryzowanym urządzeniu bezprzewodowym. Algorytmy WPA:Do wyboru są: TKIP [Temporal Key Integrity Protocol - Tymczasowy protokół integralności klucza] lub AES [Advanced Encryption Standard - Zaawansowany Standard Szyfrowania]. Hasło: Wprowadzić zaszyfrowane znaki ASCII w zakresie od 8 do 63. Okres Zmiany Klucza:Wprowadzić czas, po jakim klucz będzie zmieniany WPA2 Personalny WPA2 (Dostęp Zabezpieczony Wi-Fi wersja 2) zapewnia

58 wyższy stopień bezpieczeństwa niż WEP (Wireless Equivalent Privacy) i WPA (Wi-Fi Protected Access). Poza TKIP, dostępny jest także nowy tryb szyfrowania AES. Algorytmy WPA:Do wyboru są: TKIP [Temporal Key Integrity Protocol - Tymczasowy protokół integralności klucza] lub AES [Advanced Encryption Standard - Zaawansowany Standard Szyfrowania]. Hasło: Wprowadzić zaszyfrowane znaki ASCII w zakresie od 8 do 63. Okres Zmiany Klucza:Wprowadzić czas, po jakim klucz będzie zmieniany WEP Mieszany WEP (Wired Equivalent Privacy), jest podstawową metodą szyfrowania stosowaną głównie do szyfrowania danych

59 bezprzewodowych za pomocą serii kluczy cyfrowych (o długości 64 lub 128 bitów). Przy wykorzystaniu tych samych kluczy na każdym urządzeniu sieci bezprzewodowej można zabezpieczyć się przed monitorowaniem transmisji z nieautoryzowanych urządzeń lub korzystanie z zasobów sieci bezprzewodowej. Po zaznaczeniu opcji WEP Mieszany, pojawi się następujące okno: SSID:Z menu rozwijanego wybrać SSID (główny SSID lub poboczny SSID) w celu skonfigurowania ustawień bezpieczeństwa. Tryb Bezpieczeństwa: Z menu rozwijanego wybrać odpowiednie tryby szyfrowania. Klucz WEP: Wprowadzić klucz WEP w formie

60 ASCII lub Hex. Uwagi Dotyczące Klucza: Wprowadzić można ciąg znaków w kodzie ASCII (5 lub 13 znaków ASCII. Nie można używać znaków, typu "/") lub 10/26 znaków hex. Klucz Domyślny: Spośród czterech skonfigurowanych kluczy wybrać jeden, jako aktualnie obowiązujący. 7.3 Ustawienia Zaawansowane Okno te umożliwia konfigurację zaawansowanych ustawień bezprzewodowych Routera, takich jak Tryb Ochrony BG, Podstawowe Prędkości Danych, Próg Fragmentacji, Próg dla Żądania Wysłania, WMM itp. Tryb Ochrony BG: Domyślnie tryb jest automatyczny. Umożliwia płynne połączenie klienta

61 bezprzewodowego 11b/g z siecią bezprzewodową 11n w skomplikowanym obszarze bezprzewodowym. Podstawowe Prędkości Danych: W zależności od wymagań, użytkownik może wybrać jedną z Podstawowych Prędkości Danych. Wartością domyślną jest ( Mbps ). Zaleca się, aby nie zmieniać tej wartości. Czas Pomiędzy Sygnałami Identyfikacji: Ustawić czas pomiędzy sygnałami identyfikacji radia bezprzewodowego. Wartością domyślną jest 100. Zaleca się, aby nie zmieniać tej wartości. Próg Fragmentacji: Próg fragmentacji określa maksymalną wielkość pakietu transmisji danych w bajtach. Jeżeli wartość będzie większa niż ustawiona, pakiet zostanie poddany fragmentacji. Wartością domyślną są 2346 bajty. Zaleca się, aby nie zmieniać tej wartości. Próg dla Żądania Wysłania: Parametr ten określa jakiej wielkości pakiet danych protokół częstotliwości przyporządkowuje pakietowi Żądania Wysłania. Wartością domyślną jest Zaleca się, aby nie zmieniać tej wartości w środowisku SOHO. Moc TX: Ustawić moc wyjściową radia bezprzewodowego. Wartością domyślną jest 100.

62 Włącz WMM: Włączenie tej funkcji umożliwi przyspieszenie transmisji danych multimedialnych podczas ich przesyłania przez sieć bezprzewodową. Zaleca się, aby włączyć tą funkcję. Włącz APSD: Funkcja wykorzystywana do automatycznego zapisywania. Domyślnie jest wyłączona. 7.4 Ustawienia WPS WPS może być szybkim i łatwym sposobem ustanowienia połączenia pomiędzy siecią bezprzewodową a urządzeniem przy wykorzystaniu danych szyfrowanych. Użytkownik wprowadza jedynie kod PIN lub naciska przycisk WPS na panelu w celu jego skonfigurowania bez potrzeby ręcznego wybierania metody szyfrowania i wpisywania kluczy. W menu "Ustawienia WLAN", kliknąć "Ustawienia WPS" w celu przejścia do następnego okna:

63 Ustawienia WPS:Włączanie lub wyłączanie funkcji WPS. Domyślnie aktywna jest opcja "Wyłącz". Tryb WPS: PBC (Kombinacja Klawiszy) i kod PIN. PBC: Wybrać PBC lub nacisnąć przycisk WPS na tylnym panelu urządzenia i przytrzymać przez około jedną sekundę. Wskaźnik WPS będzie migać przez 2 minuty, co oznacza włączoną funkcję WPS. Po dwóch minutach, wskaźnik WPS wyłączy się, co oznacza, że połączenie WPS zostało ustanowione. W przypadku dodania większej ilości klientów, ponownie przeprowadzić powyższą procedurę. Obecnie, WPS może obsługiwać dostęp do 32 klientów. PIN: Jeżeli opcja ta jest aktywna, należy wprowadzić kod PIN klienta bezprzewodowego i stosować ten sam kod w przypadku klienta WPS. Podsumowanie WPS : Aktualny stan ustawienia zabezpieczonego Wi-Fi, łącznie z autoryzowanym trybem, typem szyfrowania, kluczem domyślnym i innymi informacjami. Aktualny Stan WPS: "Wstrzymanie" oznacza WPS w stanie wstrzymania. "Rozpoczęcie procesu MSC" oznacza, że proces został zainicjowany i oczekuje na połączenie. "Skonfigurowano" oznacza prawidłową

64 komunikację pomiędzy serwerem i klientami. Skonfigurowano WPS: tak oznacza, że funkcja jest aktywna. "Niestosowana" oznacza, że funkcja nie jest stosowana. Zazwyczaj, ochrona AP jest aktywna. Na podanym przykładzie jest "niestosowana". WPS SSID : Pokazuje główny SSID ustawiony przez WPS. Tryb Aut. WPS: Tryb autoryzacji stosowany przez WPS. Na ogół jest to tryb WPA/WPA2 Personalny. Typ Szyfrowania WPS : Typ szyfrowania stosowany przez WPS. Na ogół jest to tryb AES/TKIP. Klucz WPS : Efektywny klucz automatycznie generowany przez AP. PIN AP ( KLUCZ ) : Kod PIN używany jako domyślny. Resetuj OOB: Po wybraniu tej opcji, klient WPS przejdzie w stan wstrzymania, a wskaźnik WPS wyłączy się. AP nie wyśle odpowiedzi na żądania klienta. 7.5 Kontrola Dostępu do Sieci Bezprzewodowej Aby zabezpieczyć sieć bezprzewodową LAN, kontrola dostępu do oparta jest na zarządzaniu adresami MAC w

65 celu dopuszczenia lub zablokowania dostępu określonych klientów do sieci bezprzewodowej. Wybrać "Ustawienia WLAN -> Kontrola Dostępu" w celu wyświetlenia następującego okna: Filtr Adresów MAC: Filtr adresów MAC z opcją Zezwól/Zablokuj. Wybrać opcję "wyłącz" w celu malfunction adresu MAC; wybrać "Zablokuj" w celu uniemożliwienia adresom na liście połączenia się z siecią bezprzewodową. Wybrać "Zezwól" w celu dopuszczenia adresów MAC na liście do połączenia się z siecią bezprzewodową. Zarządzanie Adresami MAC: Wprowadzić adres MAC w celu wdrożenia funkcji filtrowania. Kliknąć "Dodaj", aby zakończyć operację dodawania adresu MAC. Lista adresów MAC : Wyświetla dodane adresy MAC. Można je dodawać lub usuwać. 7.6 Stan Połączenia

66 Okno te pokazuje stan połączenia klienta. Zawiera adres MAC i szerokość pasma kanału. Aby wyświetlić okno stanu, należy wybrać "Ustawienia WLAN -? Stan połączenia". Adres MAC : Aktualne adresy MAC hostów łączących się z Routerem. Szerokość pasma: Aktualne pasmo częstotliwości wykorzystywane przez danego klienta bezprzewodowego. Rozdział 8 Serwer DHCP Serwer DHCP stosowany jest w trybie WISP oraz trybie Routera. 8.1 Ustawienia DHCP DHCP (Dynamic Host Control Protocol - Protokół Dynamicznej Konfiguracji Hosta) służy do przyporządkowywania adresu IP komputerom LAN/sieci prywatnej. Po włączeniu Serwera DHCP, przydzieli on automatycznie wolny adres IP z puli adresów IP do

67 komputera wysyłającego żądanie, przy założeniu, że aktywowana została funkcja "Uzyskaj Adres IP Automatycznie". Tak więc, wymagane jest określenie adresu początkowego i końcowego w puli adresów IP. Serwer DHCP: Zaznaczyć opcję w celu aktywowania serwera. Początkowy Adres IP: Wprowadzić zakres puli adresów IP dla serwera DHCP. Końcowy Adres IP: Wprowadzić zakres puli adresów IP dla serwera DHCP. Czas Użyczenia: Okres użyczenia adresu IP. Ustawić odpowiedni czas użyczenia w celu zwiększenia efektywności przywracania nieważnych adresów IP. Na przykład: Jeżeli czas użyczenia wynosi godzinę, serwer DHCP co każdą godzinę zażąda zwrotu adresu IP. 8.2 Lista DHCP i Wiązanie Klient DHCP może wyświetlać adres IP komputera, adres MAC, nazwę hosta oraz inne informacje

68 przydzielone przez serwer DHCP. Użytkownik może ręcznie wprowadzić adres IP i MAC. Adres taki zostanie przetworzony na statyczny przydział pamięci. Na podstawie adresu MAC komputera, DHCP przypisze odpowiedni adres. Jeżeli użytkownik nie znajdzie odpowiedniego wiązania statycznego, należy przydzielić adres IP z puli DHCP do komputera. Jeżeli z komputerem związany został adres IP i MAC, które nie są zgodne, to komputer taki nie będzie miał dostępu do sprzętu (Wiązanie zapobiega przeprowadzaniu zmian adresu IP klienta oraz omijaniu urządzenia monitorującego przez nieautoryzowane jednostki). Adres IP: Wprowadzić adres IP do związania. Adres MAC: Wprowadzić adres MAC komputera, do którego przyporządkowany zostanie wprowadzony wyżej adres IP. Kliknąć "Dodaj", aby dodać wpis na liście.

69 Nazwa Hosta: Nazwa komputera, do którego przypisany został nowy adres IP. Czas Użyczenia: Pozostały czas użyczenia adresu IP. Rozdział 9 Serwer Wirtualny Funkcja serwera wirtualnego dotyczy tylko trybu wzmocnienia sygnału bezprzewodowego oraz trybu Routera bezprzewodowego. 9.1 Przekierowanie Zakresu Portów Niniejszy rozdział opisuje głównie kwestię przekierowania zakresu portów. Przekierowanie Zakresu Portów pozwala użytkownikowi na ustawienie zakresu usług publicznych, takich jak serwery sieciowe, ftp, i innych specjalnych aplikacji internetowych dla adresu IP przypisanego do danej sieci LAN.

70 Port Początkowy/Końcowy: Wprowadzić numer początkowego i końcowego portu. Zakres ten obejmować będzie porty zewnętrzne wykorzystywane do ustawień serwera lub aplikacji internetowych. Adres IP: Wstawić adres IP komputera, na którym instalowane będą aplikacje. Protokół: Wybrać protokół (TCP/UDP/Oba) aplikacji. Włącz: Zaznaczyć przy odpowiedniej operacji. Usuń: Zaznaczyć, aby usunąć parametry. Port Dobrze Znanych Usług: Z menu rozwijanego wybrać znane usługi, takie jak DNS, FTP w celu dodania ich do wcześniej skonfigurowanej usługi. Jeżeli danego postu nie ma na liście, usługi można wprowadzić ręcznie. Dodaj: Dodać wybrany dobrze znany port do policy

71 ID. Serwer o adresie IP w sieci LAN zapewnia usługę WEB w porcie 80, a usługę Telnet w porcie 23. Jeżeli użytkownik chce, aby klienci połączeni z Internetem odwiedzili ten serwer, powinien ustawić urządzenie zgodnie z powyższym schematem. UWAGA: Jeżeli użytkownik ustawi serwer wirtualny portu usługowego jako 80, to port zarządzający siecią na stronie Zdalnego Zarządzania Siecią może mieć każdą wartość oprócz 80, na przykład W innym wypadku, nastąpi konflikt przy wyłączaniu serwera wirtualnego. 9.2 Ustawienia DMZ W niektórych szczególnych przypadkach, aby umożliwić wewnętrzna komunikację, użytkownik musi całkowicie otworzyć komputer w sieci LAN na sieć WAN. Komputer ten można ustawić jako host DMZ. Adres IP Hosta DMZ: Adres IP udostępnianego komputera. Włącz: Kliknąć w celu włączenia hosta DMZ.

72 Na przykład: Ustawić komputer w sieci LAN jako Host DMZ o numerze IP w celu umożliwienia komunikacji z innym hostem przez Internet. WAŻNE: Kiedy host DMZ jest aktywny, ustawienia firewall hosta DMZ nie będą aktywne. 9.3 Ustawienia UPnP Urządzenie obsługuje najnowszą funkcję Universal Plug and Play. Funkcja ta działa pod systemami Windows XP i Windows ME. W innym wypadku należy zainstalować oprogramowanie obsługujące UPnP. Za pomocą funkcji UPnP, host w sieci LAN może wysłać żądanie do routera o specjalne przełączenie portów w celu umożliwienia hostowi z zewnątrz uzyskania dostępu do uniwersalnych zasobów hosta wewnętrznego. Włącz UPnP: Zaznaczyć, aby włączyć funkcję UPnP. Rozdział 10 Ustawienia Bezpieczeństwa Ustawienia bezpieczeństwa dotyczą trybu WISP i Routera Bezprzewodowego.

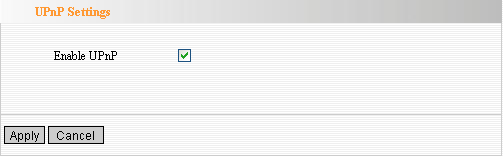

73 10.1 Ustawienia Filtru Klientów Przenośny Bezprzewodowy Router/PD W celu ułatwienia sobie zarządzania komputerami w sieci LAN, użytkownik może włączyć filtr klientów w celu kontrolowania dostępu niektórych portów do Internetu. Filtr Klientów: Zaznaczyć w celu włączenia filtru klientów. Zasady Dostępu: Wybrać jedną z liczb z menu rozwijanego. Włącz: Zaznaczyć w celu aktywowania wybranego rodzaju zasad dostępu. Tryb Filtru: Włączyć lub wyłączyć dostęp do Internetu. Każda zasada odnosi się tylko do odpowiedniego adresu MAC. Nazwa Zasady: Wprowadzić nazwę dla wprowadzonej zasady dostępu. Początkowy/Końcowy IP: Wprowadzić początkowy/końcowy adres IP. Port: Wprowadzić zakres portów w oparciu o protokół zasad dostępu. Typ: Z menu rozwijanego wybrać jeden protokół

74 (TCP/UDP/Oba). Czas: Wybrać okres działania filtru klientów. Data: Wybrać dzień/dni wprowadzenia zasad dostępu. Jeżeli użytkownik zechce, aby komputer o adresie IP miał zablokowany dostęp do Internetu w godzinach od 9:00 do 18:00 codziennie, ale bez podobnych ograniczeń w stosunku do reszty komputerów w sieci LAN, będzie musiał dokonać ustawień na wyżej opisanej liście filtrowania Ustawienia Filtru URL Aby kontrolować dostęp komputera do stron internetowych, użytkownik może skorzystać z funkcji filtrowania adresów URL w celu umożliwienia dostępu komputera do ustalonych stron internetowych. Filtr URL: Zaznaczyć opcję, aby włączyć filtr URL. Zasady Dostępu: Wybrać jedną liczbę z menu rozwijanego.

75 Włącz: Zaznaczyć w celu aktywowania wybranego rodzaju zasad dostępu Tryb Filtru: Włączyć lub wyłączyć dostęp do Internetu. Nazwa Zasady: Wprowadzić nazwę dla wprowadzonej zasady dostępu. Początkowy/Końcowy IP: Wprowadzić początkowy/końcowy adres IP. URL: Określić ciągi tekstowe lub słowa kluczowe do przefiltrowania. Jeżeli jakaś część adresu URL zawiera te ciągi lub słowa, to dana strona internetowa nie będzie dostępna ani wyświetlana. Czas: Wybrać okres działania filtru klientów. Data: Wybrać dzień/dni wprowadzenia zasad dostępu. Zastosuj: Wybrać opcję Zastosuj w celu aktywacji ustawień. Na przykład: Jeżeli użytkownik zechce, aby komputer o adresie IP codziennie w godzinach 9:00 do 18:00 miał dostęp tylko do stron internetowych, których adresy zawierają ciągi znaków: sina, sohu i yahoo; będzie musiał dokonać ustawień na wyżej opisanej liście filtrowania (Uwaga: ciągi znaków należy oddzielić przecinkiem) Filtr Adresów MAC

76 W celu ułatwienia sobie zarządzania komputerami w sieci LAN, użytkownik może kontrolować dostęp komputerów do Internetu według Adresu MAC. Filtr Adresów MAC: Zaznaczyć w celu włączenia filtru adresów MAC. Zasady Dostępu: Wybrać jedną liczbę z menu rozwijanego. Włącz: Kliknąć w celu włączenia zasad dostępu. Tryb Filtru: Włączyć lub wyłączyć dostęp do Internetu w określonym czasie. Każda zasada odnosi się tylko do odpowiedniego adresu MAC. Nazwa Zasady: Wprowadzić nazwę dla wprowadzonej zasady dostępu. Adres MAC: Wprowadzić adres MAC komputera, w

77 stosunku do którego zastosowane będą wprowadzone zasady dostępu. Czas: Wybrać okres działania filtru klientów. Data: Wybrać dzień/dni wprowadzenia zasad dostępu. Zastosuj: Wybrać opcję Zastosuj w celu aktywacji ustawień. Na przykład: Jeżeli użytkownik zechce, aby host o adresie MAC 00:22:15:55:2A:15 nie miał dostępu do Internetu w godzinach 9:00-18:00 od Poniedziałku do Piątku, będzie musiał dokonać ustawień opisanych powyżej Ochrona Przed Atakami Sieciowymi Niniejszy rozdział opisuje jak chronić sieć wewnętrzną przed atakami z zewnątrz, takimi jak SYN Flood, Smurf attack, LAND attack, itp. Po wykryciu nieznanego ataku, Router automatycznie zablokuje szerokość swojego pasma. W "Logu Systemowym" zapisany zostanie adres IP urządzenia atakującego. Chroń Przed Atakiem Sieciowym: Zaznaczyć opcję w celu włączenia ochrony przed atakami.

78 10.5 Zdalne zarządzanie siecią Funkcja ta umożliwia administratorowi zdalną obsługę Routera. Aby połączyć się z Routerem spoza sieci lokalnej, należy zaznaczyć opcję "Włącz". Włącz: Zaznaczyć, aby włączyć funkcję zarządzania zdalnego. Port: Port otwarty na dostęp z zewnątrz. Adres IP WAN: Określić zakres adresów IP WAN do zdalnego zarządzania. Uwaga: 1. Aby zalogować się do interfejsu sieciowego przez port 8080, należy użyć odpowiedniego formatu adresu IP WAN (na przykład w celu wdrożenia zdalnego loginu. 2. Jeżeli adres IP WAN użytkownika rozpoczyna się i kończy ciągiem znaków , oznacza to, że wszystkie hosty w sieci WAN mogą wdrożyć zdalne zarządzanie siecią. Jeżeli użytkownik zmieni adres IP

79 WAN na , to jedynymi adresami IP, które będą miały dostęp do Routera, będą adresy , i Na przykład: Aby umożliwić połączenie się urządzenia o adresie IP z interfejsem sieciowym urządzenia, należy dokonać ustawień zgodnie z wyżej opisaną procedurą Opóźnienie Sygnału WAN Test opóźnienia sygnału stosowany jest w celu sprawdzenia stanu połączenia internetowego. Opcja ta zostanie wyłączona, system nie przeprowadzi testu opóźnienia sygnału sieci WAN. Ignoruj Opóźnienie Sygnału z WAN: Zaznaczyć, aby zignorować opóźnienie sygnału i nie wysyłać odpowiedzi.

80 Rozdział 11 Ustawienia Trasowania 11.1 Tablica Trasowania Poniżej przedstawiona została pierwotna tablica trasowania. Głównym zadaniem routera jest odnalezienie najkorzystniejszej ścieżki dla każdej ramki danych i przesłanie ramki do odnalezionej lokalizacji. Dlatego też, dla routera najważniejsze jest znalezienie najlepszej ścieżki, tj. arytmetyki trasowania. W celu zrealizowania tej funkcji, wiele ścieżek, na przykład w postaci tablicy trasowania, zapisywanych jest w routerze. Spośród tych ścieżek router dokonuje późniejszego wyboru. Rozdział 12 Narzędzia Systemowe 12.1 Ustawienia Czasu Funkcja ta umożliwia wybranie strefy czasowej dla danej lokalizacji. Jeżeli użytkownik wyłączy Router, ustawienia

81 czasu znikną. Jednakże, Router po połączeniu się z Internetem automatycznie ustawi czas na format GMT. Strefa Czasowa: Wybrać strefę czasowa z menu rozwijanego. Czas Użytkownika: Wprowadzić własny czas.. Uwaga Kiedy Router jest wyłączony, ustawienia czasu zostaną utracone. Aby Router ponownie ustawił czas w formacie GMT należy połączyć go z Internetem lub ustawić czas na stronie "Ustawienia Czasu". Po dokonaniu ustawień, można aktywować czas dla innych funkcji (np.: firewall) DDNS DDNS (Dynamic Domain Name System - Dynamiczny System Nazw Domenowych) obsługiwany jest w trybie WISP oraz w trybie Routera Bezprzewodowego. System umożliwia przypisanie dynamicznemu adresowy

82 internetowemu IP stałej nazwy hosta i domeny. Funkcja wykorzystywana jest do monitorowania hostingu WWW, serwera FTP itp. za Routerem. Aby aktywować funkcję, zaznaczyć opcję "Włącz" i wybrać usługodawcę DDNS. Główne Cechy: 1. Ponieważ usługodawcy internetowi najczęściej dostarczają dynamiczne adresy IP, system DDNS używany jest do wychwycenia zmiennego adresu IP i dopasowanie do niego stałej domeny. Dzięki temu, użytkownicy mogą mieć dostęp do Internetu w celu wzajemnej komunikacji. 2. System DDNS umożliwia stworzenie wirtualnego hosta w domu lub firmie. Usługodawca: Wybrać usługodawcę z menu rozwijanego i nacisnąć "Zapisz", aby go zarejestrować. Nazwa Użytkownika: Wprowadzić nazwę użytkownika tożsamą z nazwą używaną przy

83 rejestracji. Hasło: Wprowadzić ustalone hasło. Nazwa Domeny: Wprowadzić nazwę domeny (opcjonalna). Nazwa Użytkownika tenda Hasło Nazwa Domeny tenda.3322.org Po zakończeniu mapowania portu na serwerze wirtualnym, wprowadzeniu informacji o koncie na serwerze DNS oraz wprowadzeniu w pole adresu, użytkownik może połączyć się ze stroną internetową Kopia Zapasowa/Przywróć Ustawienia Urządzenie obsługuje funkcje tworzenia kopii zapasowej/przywracania ustawień. Użytkownik powinien ustalić lokalizację, w której zapisywane będą dane. Kopia Zapasowa Ustawień:

84 Kliknąć przycisk "Kopia Zapasowa" w celu stworzenia kopii ustawień Routera i ustalić lokalizację do jej zapisu. Kliknąć "Zapisz", aby zapisać pliki kopii zapasowej. Przywróć Ustawienia: Kliknąć "Szukaj", aby znaleźć i wybrać pliki kopii zapasowej

85 Kliknąć "Przywróć", aby przywrócić ustawienia Przywróć Ustawienia Domyślne Przycisk ten służy do przywrócenia wszystkich wartości domyślnych. Oznacza to, że usunięte zostaną wszystkie poprzednie ustawienia Routera. Jeżeli są one potrzebne, należy je zapisać.

86 Przywróć: Kliknąć, aby przywrócić ustawienia domyślne. Ustawienia Domyślne: Nazwa Użytkownika: admin Hasło: admin Adres IP: Maska Podsieci: Uwaga: Po przywróceniu ustawień domyślnych należy zrestartować urządzenie. Ustawienia domyślne zostaną aktywowane Aktualizuj Po wybraniu pakietu aktualizacji oprogramowania ściągniętego ze strony i kliknięciu przycisku "Aktualizuj", Router zaktualizuje zainstalowane oprogramowanie.

87 Szukaj: kliknąć w celu wyszukania pliku aktualizacyjnego Aktualizuj: kliknąć, aby rozpocząć proces aktualizacji. Po zakończeniu aktualizacji, Router zrestartuje się automatycznie. Uwaga: Nie wyłączać urządzenia podczas przeprowadzania aktualizacji Zrestartuj Router Restart Routera pozwala na aktywację przeprowadzonych ustawień. Po zrestartowaniu, połączenie portu WAN zostanie automatycznie rozłączone. Zrestartuj Router: Kliknąć, aby restartować urządzenie 12.7 Zmiana Hasła Funkcja ta umożliwia wprowadzenie nowego użytkownika i hasła w celu efektywniejszej ochrony routera i sieci.

88 Nazwa Użytkownika: Wprowadzić nową nazwę użytkownika urządzenia. Stare Hasło: Wprowadzić stare hasło. Nowe Hasło: Wprowadzić nowe hasło. Potwierdzenie Hasła: Ponownie wpisać nowe hasło w celu potwierdzenia. Uwaga: Zaleca się zmianę nazwy użytkownika i hasła w celu ochrony sieci i Routera Log Systemowy Funkcja ta umożliwia wyświetlenie logu systemowego. Aby odświeżyć listę, kliknąć "Odśwież". Aby usunąć wszystkie wyświetlone informacje, kliknąć "Wyczyść". Jeżeli log zawiera więcej niż 150 wpisów, zostaną one usunięte automatycznie.

89 Odśwież: Kliknąć, aby zaktualizować log. Clear: Kliknąć, aby usunąć wpisy z aktualnie wyświetlanego logu Wyloguj Po przeprowadzeniu wszystkich ustawień, kliknąć "Tak" w oknie Wyloguj w celu wylogowania się ze strony zarządzania ustawieniami.

90 Załącznik 1: Jak Uzyskać IP Automatycznie? Po włączeniu opcji DHCP (włączona domyślnie), użytkownik automatycznie uzyskuje adres IP, Bramkę i DNS w celu połączenia się z Internetem. Aby tego dokonać, należy ustawić urządzenie w sposób opisany poniżej: 1. Prawym przyciskiem myszy kliknąć "Moje Miejsca Sieciowe" na pulpicie i wybrać "Właściwości". 2. Prawym przyciskiem myszy kliknąć "Połączenie Lokalne" i wybrać "Właściwości". W przypadku połączenia bezprzewodowego, wybrać "Połączenie Sieci Bezprzewodowej".

91 3. Wybrać Protokół Sieciowy (TCP/IP) i kliknąć Właściwości.

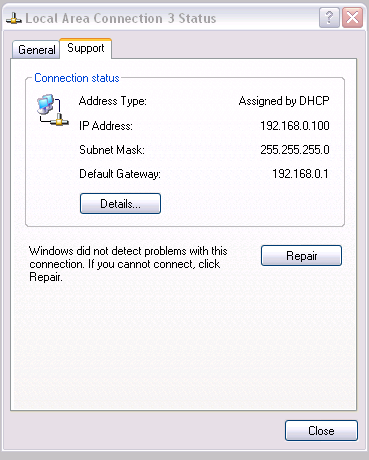

92 4. Wybrać opcję "Uzyskaj adres IP automatycznie" 5. W oknie "Połączenie Lokalne" wybrać opcję "Stan" - kliknąć zakładkę "Szczegóły" i sprawdzić czy uzyskany został adres IP.

93 Załącznik 2: Jak ustawić kartę sieciową po zaszyfrowaniu sieci? Jeżeli urządzenie jest zaszyfrowane, to aby połączyć się z Internetem, należy wprowadzić hasło. Ustawić bezprzewodowy adapter sieciowy w sposób następujący: 1. Prawym przyciskiem myszy kliknąć "Moje Miejsca Sieciowe" na pulpicie i wybrać "Właściwości". 2. Wybrać opcję "Pokaż Wszystkie Sieci Bezprzewodowe". W wyświetlonym oknie pojawią się wszystkie dostępne sygnały bezprzewodowe. Wybrać "Tenda". Jeżeli sieci "Tenda" nie ma na liście, kliknąć "Odśwież Listę Sieci".

94 3. Wybrać "Tenda" i kliknąć "Połącz" lub dwukrotnie kliknąć w nazwę "Tenda", wprowadzić klucz sieciowy i zatwierdzić go w celu połączenia się z Routerem. 4. W oknie z listą sieci pojawi się komunikat "Połączono".
