RGPWM 2.x Moduł LAN. Instrukcja obsługi dotyczy tylko modułu LAN do RGPWM2.x
|
|
- Maria Wojciechowska
- 7 lat temu
- Przeglądów:
Transkrypt
1 RGPWM 2.x Moduł LAN Instrukcja obsługi dotyczy tylko modułu LAN do RGPWM2.x RoHS Producent: EL KOSMITO Rafał Majewski Ul. Kościuszki Jasień NIP REGON Kontakt:
2 Spis treści Opis ogólny...3 Cechy modułu LAN...3 Parametry techniczne...3 Podłączenie i montaż sterownika...4 Konfiguracja regulatora Ustawienia sieci LAN...5 Strona 2 z 5
3 Opis ogólny Firma EL KOSMITO przygotowała drugą wersję sterownika RGPWM. Pierwsza wersja okazała się dobrym i sprawdzonym projektem, ale wielu naszych klientów pytało o wersję na wyższe napięcia. Wychodząc naprzeciw tym prośbą przygotowaliśmy dla Państwa kolejny sterownik grzałek. Ten sterownik przeznaczony jest do współpracy z panelami fotowoltaicznymi oraz elektrowniami wiatrowymi. Rolą urządzenia jest płynne 1 regulowanie mocy grzałek tak aby dopasowywać ją do aktualnie panujących warunków. RGPWM2.x opracowany został w trzech wersjach dopuszczalnego zakresu napięć i prądów z elektrowni: 1) max 350V i 50A typowe przeznaczenie do elektrowni fotowoltaicznych 2) max 550V i 30A typowe przeznaczenie do jednofazowych elektrowni wiatrowych o napięciu 230V 3) max 750V i 25A typowe przeznaczenie do trójfazowych elektrowni wiatrowych z napięciem międzyfazowym 400V Więcej szczegółów samego regulatora do znalezienia na stronie RGPWM2.x można poszerzyć o jeden lub dwa dodatkowe moduły: moduł Bluetooth moduł ten umożliwia komunikację z aplikacją na urządzenia z systemem Android. W aplikacji można przeglądać aktualny stan urządzenia, sprawdzić dane z wbudowanego rejestratora a nawet zmienić konfiguracje sterownika moduł LAN moduł pozwala na podpięcie sterownika do sieci LAN poprzez zwykły kabel RJ45 i tak jak w przypadku modułu Bluetooth można przeglądać i konfigurować sterownik. Po odpowiedniej konfiguracji urządzeń zewnętrznych takich jak modem można także komunikować się z RGPWM2.x nawet poza siecią lokalną, ale to już indywidualna sprawa i nie wchodzi w zakres niniejszej instrukcji Cechy modułu LAN Połączenie przez kabel RJ45 Możliwość aktualizacji oprogramowania jeśli zajdzie taka potrzeba (dodatkowy program do ściągnięcia z Dodatkowe funkcje niedostępne z panelu np. przeglądanie wykresów Współpracuje z przeglądarkami internetowymi Bardzo prosta instalacja modułu W zestawie moduł i elementy do montażu w sterowniku RGPWM2.x Parametry techniczne obsługa DHCP obsługa statycznego adresu IP możliwość zmiany adresu MAC możliwość włączenia/wyłączenia dostępu do konfiguracji przez ten moduł hasło i login składający się z max 10 znaków możliwa obsługa i konfiguracja sterownika przez przeglądarkę internetową połączenie: kabel sieciowy RJ45 (wymagany krosowany lub niekrosowany w zależności od drugiego urządzenia, z którym będzie połączone) możliwość wybrania portu dla połączenia możliwość łączenia się zarówno po sieci lokalnej jak i po globalnej pod warunkiem odpowiedniej konfiguracji innych urządzeń dających taki dostęp brak szyfrowania połączenia - dlatego nie zaleca się udostępniać połączenia na zewnątrz sieci lokalnej z jednocześnie dostępną możliwością konfiguracji. Chociaż nie brakuje stron 1 Płynna regulacja w rozumieniu bardzo wielu drobnych poziomów (np poziomów regulacji) Strona 3 z 5
4 internetowych, które działają dokładnie tak samo jak strona logowania sterownika RGPWM2.x, to jednak należy mieć na uwadze, że przesyłanie haseł i loginów przez połączenie nieszyfrowane nie jest uznawane za bezpieczne pomimo jego dość sporej powszechności możliwość aktualizacji oprogramowania sterownika RGPWM2.x poprzez moduł LAN gniazdo RJ45 z separacją galwaniczną zakres temperatur pracy modułu -10 do 45 C 2 Podłączenie i montaż sterownika Rys. 1: Rozmieszczenie elementów regulatora RGPWM2.x 1 wentylatory 2 radiator 3 otwory mocowania do ściany 4 radiator od środka wraz z tranzystorami sterującymi 5 przewody połączeniowe pomiędzy tranzystorami i płytą sterownika 6 przewód z wtyczką czujnika temperatury radiatora 7 bateria podtrzymania zegara 8 zworka włączająca podtrzymanie zegara 9 potencjometr regulacji kontrastu wyświetlacza LCD 10 gniazdo do wpięcia wtyczki wyświetlacza/przycisków 11 gniazdo i wtyczka sterowania wentylatorów 12 pięć przekaźników 13 pięć złączy przekaźników 14 moduł LAN (jeśli zamontowany) 15 gniazdo RJ45 modułu LAN 16 złącze modułu LAN widziane z góry jako punkty 17 wkręty DIN7985 M2x16 do przykręcenia modułu LAN 18 moduł Bluetooth (jeśli zamontowany) 19 złącza skręcane M5 do podłączenia grzałki i elektrowni 20 złącze czujnika 1 temperatury PT złącze czujnika 2 temperatury PT wejście pomiaru napięcia z możliwością wybrania zakresu 23 wejście pomiaru częstotliwości z możliwością wybrania zakresu 24 bezpiecznik 1,5A do zasilacza V AC/DC 25 wejście zasilania V AC/DC 26 przewód uziemienia połączony z radiatorem 27 wejście zasilania V DC 28 bezpiecznik 2,5A do zasilacza V DC 29 przód obudowy z otworami na przewody 2 Górny zakres temperatury zależy mocno od obciążenia podłączonego do urządzenia. Przyjęto, że sterownik skierowany radiatorem w górę, wiszący na ścianie, bez dodatkowej szafy ograniczającej obieg powietrza, powinien w temperaturze otoczenia 30 C wytrzymywać pełne obciążenie Strona 4 z 5

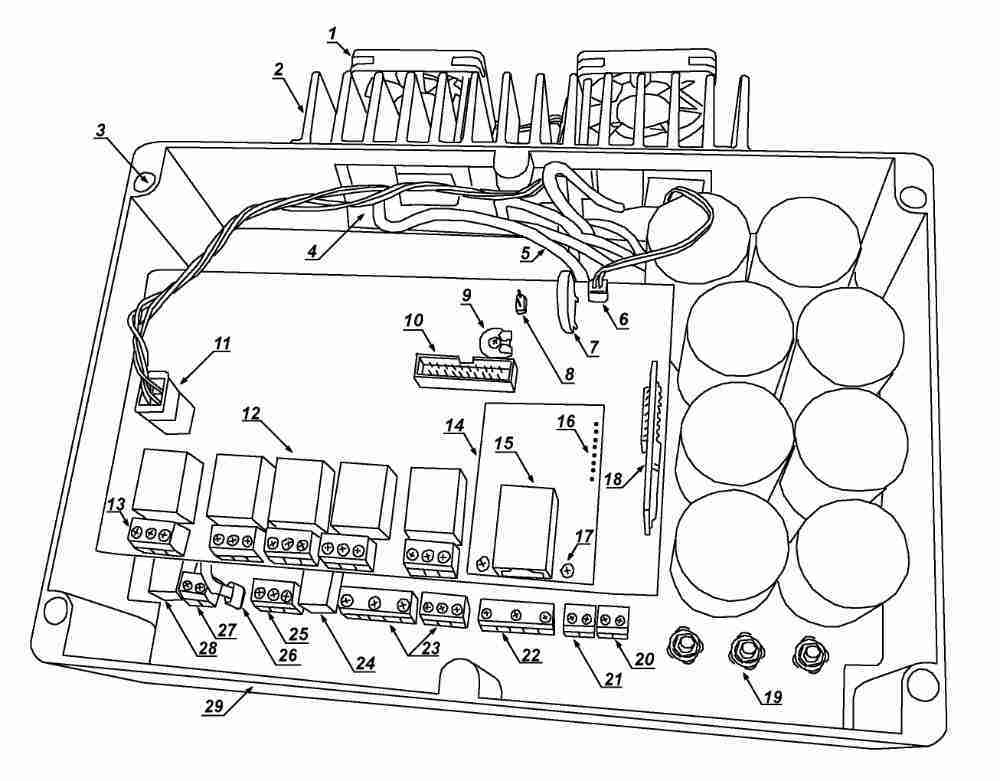

5 Przed otwarciem obudowy należy odkręcić 6 wkrętów. Następnie zdejmujemy delikatnie obudowę i odłączamy przewód (taśmę) łączącą wyświetlacz i przyciski z elektroniką. Na rys. 1 pokazano rozmieszczenie wszystkich elementów regulatora. Nas interesują (14), (15), (16), (17). Zestaw modułu LAN składa się z 5 elementów: moduł LAN 2 dystanse plastikowe 12mm 2 wkręty DIN7985 M2x16 Na rys. 1 pokazano gdzie moduł LAN powinien być umieszczony. Najpierw wkładamy moduł do gniazda. Następnie dodajemy dystanse pomiędzy płytkami i skręcamy wkrętami. Nie należy mocno dociągać, żeby nie zerwać gwintów. Po dokręceniu płytka powinna być stabilna. Po instalacji modułu wystarczy połączyć go kablem (zakończonym wtyczkami RJ45) z modemem lub komputerem. Może zajść potrzeba podłączenia kabla krosowanego lub niekrosowanego w zależności od instalacji. Dodatkowa konfiguracja modułu odbywa się w menu panelu sterowania 18 Ustawienia sieci LAN. Należy także pamiętać, że niewykluczona może być konieczność odpowiedniego ustawienia innych urządzeń sieciowych takich jak np. modemy i switch'e, serwer DHCP itd. Uwaga! Różne wersje napięciowe mogą się nieznacznie różnić wyglądem wewnętrznym. Dodatkowo regulatory mogą posiadać lub nie posiadać modułów LAN i/lub Bluetooth. Konfiguracja regulatora 18 Ustawienia sieci LAN Po wejściu w tę opcję menu znajdziemy się w podmenu konfiguracji modułu sieci LAN. Mamy teraz dostępne ustawienia: 1) DHCP umożliwia włączenie DHCP, czyli automatycznego pozyskiwania adresu IP przez regulator. Pamiętaj jednak, że dynamicznie przydzielany adres IP może się różnić za każdym razem, więc będziesz miał problem odwiedzaniem strony regulatora. Korzystając z tej opcji musisz odpowiednio skonfigurować serwer DHCP jaki jest w Twojej sieci (np. modem może być serwerem DHCP) tak aby zawsze regulatorowi przydzielał ten sam adres IP 2) Ustaw MAC pozwala na zmianę adresu MAC na jakiś własny. W żadnej sieci lokalnej nie powinny powtarzać się dwa identyczne adresy MAC. Jeśli się nie powtarzają to nic nie musisz tutaj zmieniać. Jeśli się powtarzają możesz zmienić ten adres na inny. Szczegóły czym jest adres MAC znajdą Państwo na wielu stronach internetowych i tłumaczenie tego zagadnienia nie będzie częścią tej instrukcji. 3) Konf. przez LAN opcja ta pozwala określić czy ma być możliwość konfigurowania regulatora przez przeglądarkę czy tylko sprawdzanie aktualnego stanu. Jeśli chcesz konfigurować urządzenie przez sieć to należy wybrać opcję TAK i ustawić login i hasło. Pamiętaj, że połączenie nie jest szyfrowane, więc jeśli chcesz udostępniać urządzenie poza siecią lokalną to weź to pod uwagę. 4) Port HTTP pozwala na zmianę standardowego portu dla protokołu HTTP. Jeśli Cię ta opcja nie interesuje, to powinno tutaj być ustawione 80. Inna wartość spowoduje, że zwykłe wpisanie adresu IP w przeglądarce nie wystarczy do połączenia z regulatorem 5) IP pozwala na ustawienie adresu IP (opcja niedostępna jeśli DHCP włączone) 6) MASKA pozwala na ustawienie MASKI adresu IP (opcja niedostępna jeśli DHCP włączone) 7) BRAMA pozwala na ustawienie BRAMY (opcja niedostępna jeśli DHCP włączone) Uwaga! Moduł LAN nie wysyła żadnych dodatkowych statystyk do nikogo poza urządzeniami, które się połączą z regulatorem. Strona 5 z 5
