1 Załącznik nr 3 Szczegółowy opis przedmiotu zamówienia wraz z wymaganiami technicznymi Systemu Monitoringu Energii Elektrycznej oraz układu SZR Przedmiotem zamówienia jest Wykonanie systemu monitoringu oraz układu SZR dla stacji transformatorowej T1 wraz z dokumentacją techniczną. 1. Zamówienie obejmuje następujące etapy: a) Wykonanie harmonogramu prac przez Wykonawcę i uzgodnienie go z Działem Głównego Energetyka, b) Wykonanie i uzgodnienie z Inwestorem koncepcji monitoringu i SZR. c) Wykonanie i uzgodnienie projektów wykonawczych (z Inwestorem oraz Zakładem Energetycznym). Przekazanie projektów Inwestorowi. d) Montaż SZR. e) Montaż monitoringu. f) Uruchomienie SZR. Dodatkowe wymagania: g) Uruchomienie monitoringu (system, oprogramowanie, wizualizacje). h) Przekazanie Inwestorowi dokumentacji powykonawczej. i) Szkolenia techniczne pracowników Szpitala. 1. Prace będą wykonywane na bezpośrednim ruchu obiektu należy zatem opracować harmonogram prac i koniecznych przełączeń (uwzględniając wytyczne projektowe) przed przystąpieniem do robót oraz uzyskać jego pisemną akceptację przez upoważnionego przedstawiciela Inwestora (Inspektora Nadzoru). 2. Po wykonaniu poszczególnych etapów prac oraz po zakończeniu całości zadania Wykonawca przedstawi protokoły zgodności wykonanych prac z obowiązującymi normami i przepisami. 3. Na każdą dostawę wszelkich materiałów i urządzeń Wykonawca przedstawi odpowiednie dokumenty potwierdzające dopuszczenie zastosowanych materiałów i urządzeń do użytkowania. Dokumenty zostaną złożone wraz z końcowym protokołem odbioru. 4. Wykonawca zobowiązany jest do dokonywania bezpłatnej aktualizacji oprogramowania niezwłocznie po pojawieniu się aktualizacji. 5. Wykonawca wraz z systemem dostarczy skonfigurowane oprogramowanie (wizualizacje blokową systemuopisy urządzeń, opisy odpływów, opisy szaf, opisy zabezpieczeń). Schemat systemu monitoringu (wizualizacja) winien prezentować: stację trafo, linie kablowe do budynków, budynki wraz z elementami wymienionymi powyżej.

2 6. System monitoringu musi być oparty na komponentach/urządzeniach jednego producenta w celu zachowania kompatybilności systemowej. 7. Wykonawca zobowiązany jest do bezpłatnej konserwacji/przeglądów/konfiguracji zainstalowanego systemu w okresie 3 lat, nie rzadziej niż raz na rok. 8. Wykonawca zobowiązany jest do udzielania informacji odnośnie funkcjonowania oraz obsługi systemu. 9. Na system monitoringu i SZR Wykonawca wykona projekty (z wymaganymi pozwoleniami) uzgodnione z Zamawiającym, oraz dokumentację powykonawczą (z pomiarami, próbami rozruchowymi oraz wszystkimi koniecznymi dokumentami potrzebnymi do prawidłowej eksploatacji stacji). Projekty w formatach edytowalnych tj. dwg, doc, xls i pdf oraz w wersji papierowej- 4 egz. 10. Wykonawca dostarczy instrukcji ruchu i eksploatacji stacji z uwzględnieniem SZR. 11. Wykonawca dostarczy schematy ideowe stacji (z naniesioną aparaturą monitorującą oraz załączającą), w ramkach (o wielkości umożliwiającej swobodne czytanie schematów) do montażu na ścianach stacji trafo. 12. Wykonawca zapewni szkolenie pracowników Zamawiającego (teoretyczne i praktyczne) w wymiarze 24h oraz wystawi odpowiednie certyfikaty ze szkoleń. Szkolenia odbędą się zgodnie z harmonogramem ustalonym z Zamawiającym. 13. Wraz z urządzeniami Wykonawca dostarczy do urządzeń wszelkie wymagane przez przepisy DTR, atesty, aprobaty, dopuszczenia, karty katalogowe, certyfikaty, licencje. 14. Wykonawca, na podstawie wykonanego na własny koszt projektu SZR i monitoringu (jeżeli system tego wymaga), dostosuje instalację przesyłową energii elektrycznej do potrzeb montażu systemu monitoringu i SZR. 15. Wykonawca ustali termin montażu urządzeń z Działem Głównego Energetyka KSS im. JP II w Krakowie z co najmniej 5-dniowym wyprzedzeniem. 16. Wykonawca dostarczy w wersji elektronicznej niezabezpieczony program wykonawczy do wszystkich sterowników programowalnych. 17. Wykonawca dostarczy schemat systemu z podanym adresowaniem urządzeń. 18. Wykonawca dostarczy wszystkie dokumenty związane z przedmiotem zamówienia w języku polskim. 19. Wszystkie dokumenty związane z przedmiotem zamówienia muszą być w formie papierowej i w formach elektronicznych edytowalnych.

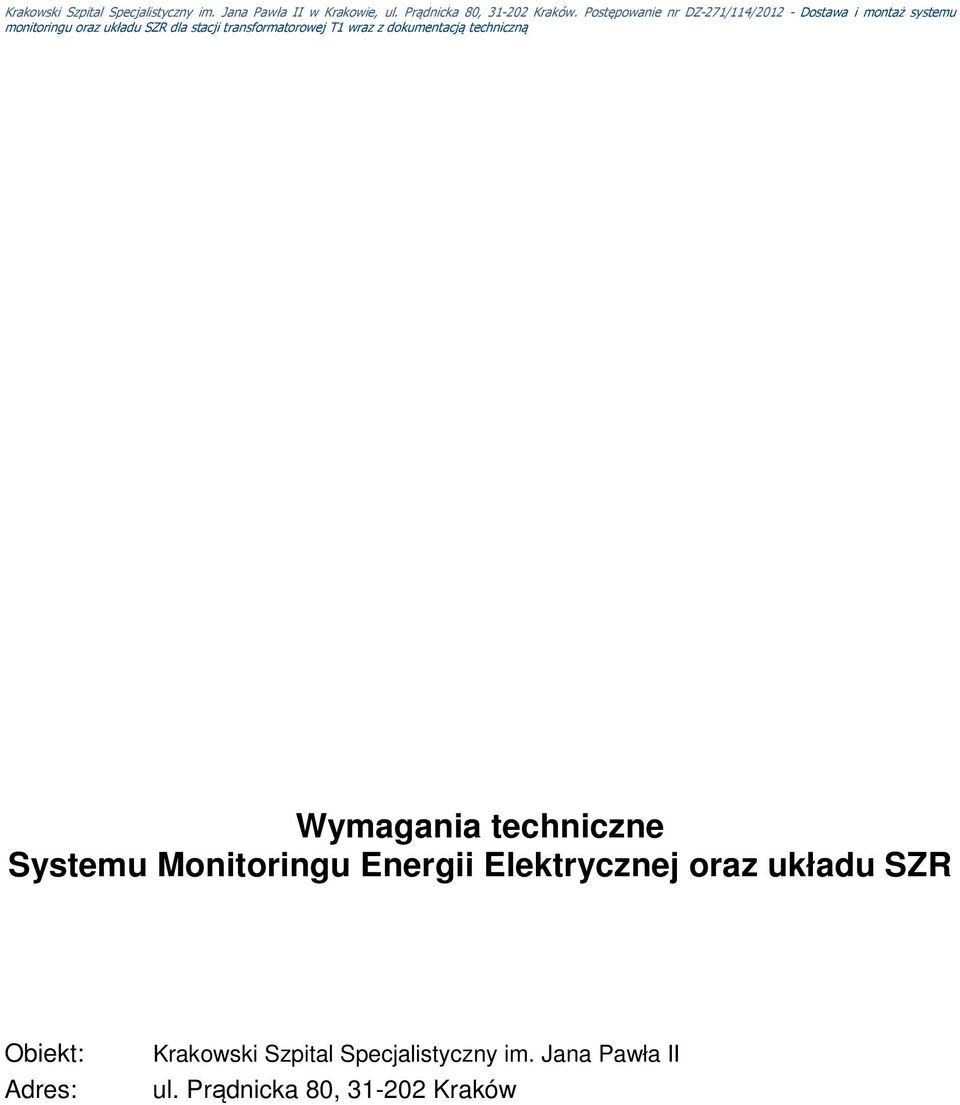

3 Wymagania techniczne Systemu Monitoringu Energii Elektrycznej oraz układu SZR Obiekt: Adres: Krakowski Szpital Specjalistyczny im. Jana Pawła II ul. Prądnicka 80, Kraków

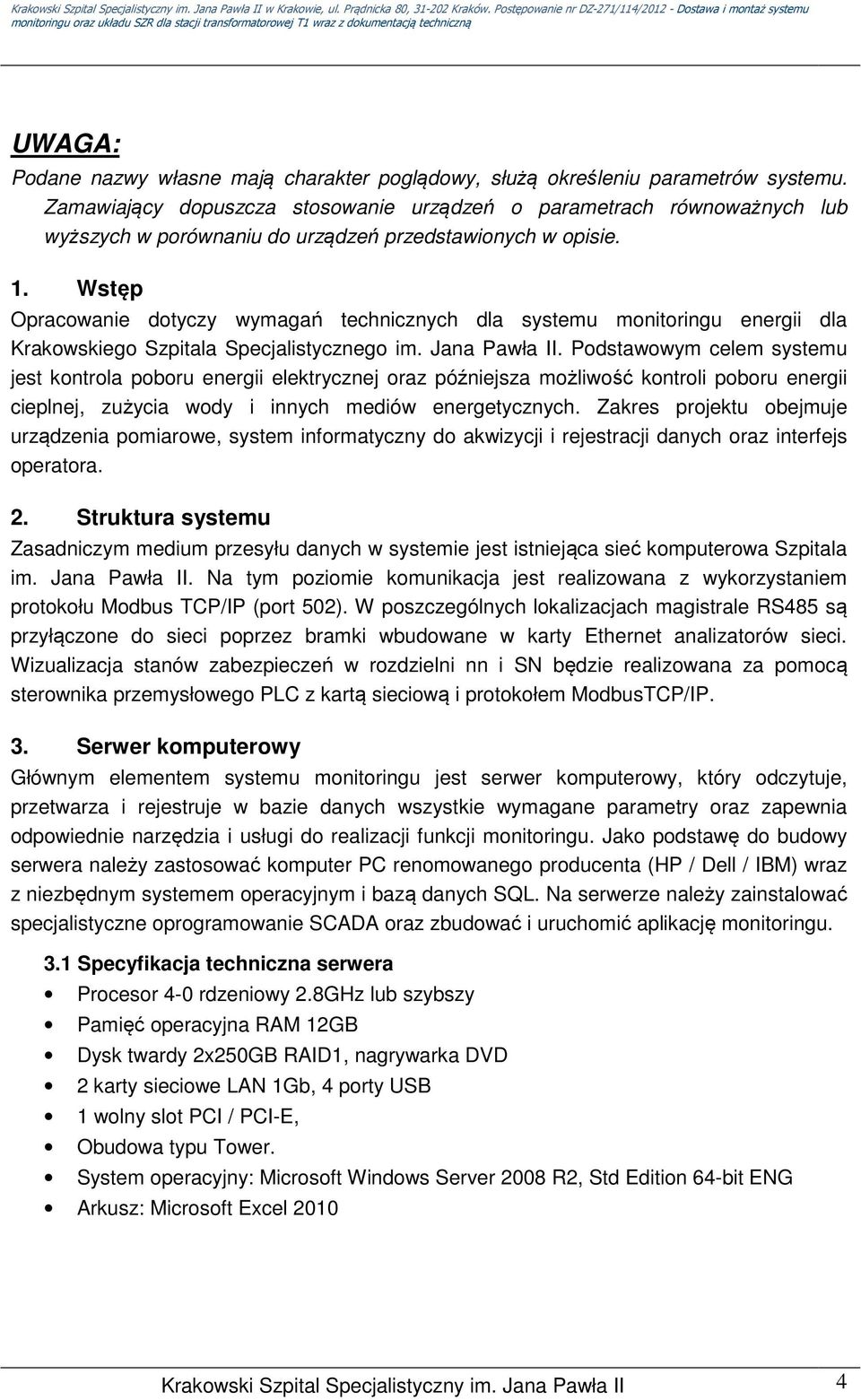

4 UWAGA: Podane nazwy własne mają charakter poglądowy, służą określeniu parametrów systemu. Zamawiający dopuszcza stosowanie urządzeń o parametrach równoważnych lub wyższych w porównaniu do urządzeń przedstawionych w opisie. 1. Wstęp Opracowanie dotyczy wymagań technicznych dla systemu monitoringu energii dla Krakowskiego Szpitala Specjalistycznego im. Jana Pawła II. Podstawowym celem systemu jest kontrola poboru energii elektrycznej oraz późniejsza możliwość kontroli poboru energii cieplnej, zużycia wody i innych mediów energetycznych. Zakres projektu obejmuje urządzenia pomiarowe, system informatyczny do akwizycji i rejestracji danych oraz interfejs operatora. 2. Struktura systemu Zasadniczym medium przesyłu danych w systemie jest istniejąca sieć komputerowa Szpitala im. Jana Pawła II. Na tym poziomie komunikacja jest realizowana z wykorzystaniem protokołu Modbus TCP/IP (port 502). W poszczególnych lokalizacjach magistrale RS485 są przyłączone do sieci poprzez bramki wbudowane w karty Ethernet analizatorów sieci. Wizualizacja stanów zabezpieczeń w rozdzielni nn i SN będzie realizowana za pomocą sterownika przemysłowego PLC z kartą sieciową i protokołem ModbusTCP/IP. 3. Serwer komputerowy Głównym elementem systemu monitoringu jest serwer komputerowy, który odczytuje, przetwarza i rejestruje w bazie danych wszystkie wymagane parametry oraz zapewnia odpowiednie narzędzia i usługi do realizacji funkcji monitoringu. Jako podstawę do budowy serwera należy zastosować komputer PC renomowanego producenta (HP / Dell / IBM) wraz z niezbędnym systemem operacyjnym i bazą danych SQL. Na serwerze należy zainstalować specjalistyczne oprogramowanie SCADA oraz zbudować i uruchomić aplikację monitoringu. 3.1 Specyfikacja techniczna serwera Procesor 4-0 rdzeniowy 2.8GHz lub szybszy Pamięć operacyjna RAM 12GB Dysk twardy 2x250GB RAID1, nagrywarka DVD 2 karty sieciowe LAN 1Gb, 4 porty USB 1 wolny slot PCI / PCI-E, Obudowa typu Tower. System operacyjny: Microsoft Windows Server 2008 R2, Std Edition 64-bit ENG Arkusz: Microsoft Excel 2010 Krakowski Szpital Specjalistyczny im. Jana Pawła II 4

5 3.2 Specyfikacja oprogramowania do budowy aplikacji monitoringu Program typu SCADA dedykowany do budowy systemów monitoringu jakości energii elektrycznej oraz zużycia innych mediów typu: woda, para, gaz. Możliwość obsługi programu i budowy aplikacji monitoringu za pośrednictwem funkcji zdalnego pulpitu Windows. Natywna obsługa protokołów Modbus TCP/IP i ModbusRTU bez konieczności stosowania dodatkowych bramek lub sterowników OPC, Obsługa Microsoft SQL Server do rejestracji danych, tworzenia raportów i wykresów. Wbudowane sterowniki i funkcje do obsługi zaawansowanych analizatorów sieci i zabezpieczeń elektroenergetycznych istniejących obecnie w rozdzielniach, Automatyczne pobieranie rekordów oznaczonych stemplem czasowym z pamięci flash zaawansowanych analizatorów sieci i zabezpieczeń elektroenergetycznych (alarmy, zdarzenia, dzienniki danych oscylografy napięć i prądów) oraz wbudowane ekrany i raporty do wyświetlania i analizy tych danych. Wbudowany serwer WEB udostępnienie użytkownikom aplikacji monitoringu (ekrany synoptyczne, kreator raportów) poprzez stronę WWW. Dostarczona licencja musi obejmować obsługę co najmniej 3 klientów WEB. Model licencjonowania oparty na liczbie zaadresowanych urządzeń (mierniki i zabezpieczenia) i umożliwiający dalsze liniowe rozszerzenie licencji bez konieczności skokowego zwiększania liczby obsługiwanych mierników. Licencja na oprogramowanie będzie obejmować obsługę urządzeń: 1 szt. zaawansowane analizatory sieci (Schneider ION7650), 3 szt. analizatory sieci (Schneider PM870MG), 28 szt. liczniki energii (Schneider PM9C); 1 szt. Sterownik do obsługi i przetwarzania danych (stany pracy wyłączników) 1 licencja rezerwowa do obsługi zaawansowanych analizatorów sieci 2 licencje rezerwowe do obsługi analizatorów sieci 1 licencja rezerwowa do sterownika do obsługi i przetwarzania danych. Program i aplikacja monitoringu będzie realizować wszystkie niezbędne usługi i funkcje wymagane do zapewnienia funkcjonalności interfejsu operatora opisanej w pkt. 4. Należy użyć oprogramowania Schneider StuxureWare Power Monitoring 7.0 lub inne równoważne zapewniające funkcjonalność w/w oprogramowania. oraz kompatybilne z analizatorami sieci ION7650. Krakowski Szpital Specjalistyczny im. Jana Pawła II 5

6 4. Interfejs operatora Interfejs operatora będzie stanowiła wyłącznie witryna WWW udostępniana przez komputerowy serwer systemu w sieci Szpitala im. Jana Pawła II. Użytkownicy będą łączyli się z witryną poprzez dowolne stanowiska komputerowe pracujące w sieci i przeglądarkę Internet Explorer v7 lub nowszą. Witryna ta będzie się składała z dwóch części: Zestawu ekranów synoptycznych z odczytami bieżącymi, Kreatora raportów. Dostęp do witryny będzie chroniony hasłem przewiduje się dwa poziomy dostępu Obserwator możliwość podglądu całej aplikacji i tworzenia dowolnych raportów. Kontroler uprawnienia Obserwatora oraz dodatkowo prawo do uruchomienia i konfiguracji automatycznej subskrypcji raportów. Dostawca wraz z systemem dostarcza 3 urządzenia przenośne typu laptop z ekranem dotykowym do mobilnego odczytu danych. Przekątna ekranu min. 13'', ekran obrotowy (funkcja laptopa i tabletu), procesor Intel Core i7, RAM-8Gb, HDD-320GB, klasy DELL LATITUDE XT3 lub równoważnej, z systemem operacyjnym przystosowanym do obsługi programu monitorującego. Do urządzeń dostawca dostarcza modem bezprzewodowy klasy Option icon 505M GSM 3G HSDPA lub równoważnej, z miesięcznym pakietem danych min. 5Gb na okres 5 lat. Dostawca dostarcza również 3 monitory LED, panoramiczne 16:9, o przekątnej 23'', klasy Dell 23'' LED P2312H lub równoważny. 4.1 Ekrany synoptyczne aplikacji monitoringu Ekrany synoptyczne będą zawierać schematy poglądowe układów dystrybucji poszczególnych mediów (tzn. schematy jedno-kreskowe rozdzielnic elektrycznych). Wszystkie punkty pomiarowe muszą być zaznaczone ikonami mierników na odpowiednich schematach poglądowych oraz zawierać pola numeryczne z bieżącymi odczytami podstawowych wartości: Moc chwilowa, współczynnik mocy cos(fi) oraz napięcia międzyfazowe dla głównych pomiarów elektrycznych (pola transformatorowe), Moc chwilowa dla pomiarów elektrycznych (pola odpływowe rozdzielnic). Klikniecie na powyższe pola numeryczne będzie powodowało wyświetlenie przebiegu danego parametru lub profilu mocy. Natomiast kliknięcie na ikonę miernika będzie powodowało wyświetlenie ekranu parametrów szczegółowych, który zapewni dostęp do wszystkich funkcjonalności danego typu przyrządu pomiarowego. W przypadku zaawansowanych analizatorów sieci, ekrany szczegółowe będą umożliwiały wyświetlenie zarejestrowanych przez urządzenie oscylogramów napięć i prądów oraz wszystkich alarmów i zdarzeń. Na schemacie jednokreskowym wizualizowane będzie stan wyłączników nn oraz pól SN. Krakowski Szpital Specjalistyczny im. Jana Pawła II 6

7 4.2 Kreator raportów Za pośrednictwem strony WWW, każdy użytkownik systemu będzie mógł tworzyć we własnym zakresie raporty za dowolne przedziały czasu. Kreator raportów będzie zawierał następujące typy predefiniowanych raportów: Raporty zużycia poszczególnych mediów (elektryczność, para, woda itp.) Raport porównawczy okres do okresu wykres słupkowy i tabela z porównaniem zużycia wybranego medium w kolejnych dobach, tygodniach lub miesiącach. Raport tabelaryczny wydruk tabelaryczny wartości parametru. Raport trendu wykres czasowy parametru. Raport profilu mocy czynnej i biernej z zaznaczeniem mocy szczytowej i chwili jej wystąpienia, Raport jakości napięcia zasilania zgodny z normą PN-EN50160 dla zaawansowanych analizatorów sieci, Raport jakości energii wg CBEMA / ITIC dla zaawansowanych analizatorów sieci, Raport tabelaryczny oraz raport trendu musi umożliwiać wybór kilku punktów pomiarowych na raz tak, aby można było porównywać obciążenia lub przepływy w różnych częściach układu dystrybucji medium. Każdy utworzony raport będzie można zapisać w formacie Excel (XLS) oraz Adobe Acrobat (PDF). Dodatkowo kreator raportów będzie umożliwiał uruchomienie automatycznej subskrypcji raportów z możliwością ustawienia następujących parametrów: Częstotliwość i czas automatycznego generowania raportu. Okres raportowania (bieżąca doba / tydzień / miesiąc, poprzednia doba / tydzień / miesiąc). Sposób dystrybucji: zapis na dysku sieciowym lub rozesłanie za pomocą do wybranych użytkowników. Format pliku do wyboru co najmniej formaty XLS i PDF. Subskrypcja raportów będzie realizowana automatycznie przez serwer systemowy i nie wymaga pracy stacji operatorskich w czasie generowania automatycznych raportów. Krakowski Szpital Specjalistyczny im. Jana Pawła II 7

8 5. Urządzenia pomiarowe W zależności od punktu w układzie dystrybucji energii elektrycznej, należy zastosować następujące typy urządzeń pomiarowych: 5.1 Analizator sieci zaawansowany (ASZ) stacja SN Klasa dokładności 0.2S dla energii, wg. PN-EN Pomiar energii czynnej, biernej i pozornej (4-kwadrantowy). Pomiar wartości RMS : I, U, V, F, P, Q, S, PF. Pomiar wartości uśrednionych: I, P, Q, S. Pomiar THD (w prądzie i napięciu). Pomiar poszczególnych harmonicznych (do H511). Pamięć flash 10MB na dzienniki pomiarów, alarmy oraz oscylogramy. Zapis oscylogramu napięć i prądów z rozdzielczością 1024 próbek na okres (51kHz) wyzwalany alarmem lub ręcznie. Pełna ocena jakości energii zgodna z normą PN-EN Wykrywanie zapadów i wzrostów napięcia / prądu z rozdzielczością ½ okresu. Dzienniki pomiarów rekordy danych zapisywane cyklicznie co 15 min w pamięci flash miernika (wartości chwilowe, minimalne, maksymalne i uśrednione) Wbudowany zegar czasu rzeczywistego. Alarmy i zdarzenia znakowane czasem. Duży, czytelny, podświetlany wyświetlacz. Karta Ethernet z protokołem Modbus TCP/IP z jednoczesną funkcjonalnością bramki komunikacyjnej RS485 / Ethernet. RS232/RS485 z obsługą protokołó Modus RTU. ION, DNP 3.0 Analizatory sieci zaawansowane (ASZ) należy zastosować w następujących miejscach: Zasilanie stacji SN Należy zastosować analizatora sieci Schneider ION7650 lub inny tej samej funkcjonalności, równoważny i kompatybilny z oprogramowaniem monitoringu. 5.2 Analizator sieci (AS) zasilanie nn Klasa dokładności 0.5S dla energii, wg. IEC Pomiar energii czynnej, biernej i pozornej (4-kwadrantowy). Pomiar wartości RMS : I, U, V, F, P, Q, S, PF. Pomiar wartości uśrednionych: I, P, Q, S. Pomiar THD (w prądzie i napięciu). Pomiar poszczególnych harmonicznych (do 63 harmonicznej). Pamięć flash 800kB na dzienniki pomiarów, alarmy oraz oscylogramy. Krakowski Szpital Specjalistyczny im. Jana Pawła II 8

9 Zapis oscylogramu napięć i prądów z rozdzielczością 128 próbek na okres wyzwalany alarmem lub ręcznie. Ocena napięcia zasilania zgodna z normą PN-EN Wykrywanie zapadów i wzrostów napięcia / prądu z rozdzielczością ½ okresu. Dzienniki pomiarów rekordy danych zapisywane cyklicznie co 15 min w pamięci flash miernika (wartości chwilowe, minimalne, maksymalne i uśrednione) Wbudowany zegar czasu rzeczywistego. Alarmy i zdarzenia znakowane czasem. Duży, czytelny, podświetlany, antyodblaskowy wyświetlacz. Karta Ethernet z protokołem Modbus TCP/IP posiadająca funkcjonalność bramki komunikacyjnej RS485 / Ethernet. Analizatory sieci zaawansowane (AS) należy zastosować w następujących miejscach: Pola wyłączników Q1, Q2, Q3. Należy zastosować analizatora sieci Schneider PM870 z kartami PM8ECC lub inny równoważny i kompatybilny z oprogramowaniem monitoringu. 5.3 Licznik energii elektrycznej (LE) Klasa 2 pomiaru energii, zgodnie z IEC (IEC 61036) Licznik zużycia energii czynnej i biernej Pomiar U, V, I, PF, P, Q, S Pomiar mocy uśrednionej 15-minutowej Licznik energii należy zastosować w Obwodach: 1.3; 1.4; 1.5; 1.6; 1.7; 1.8; 1.9; 7.2; 7.3; 7.7; 10.2; Ponadto w obwodzie 10.1 należy wykonać układ pomiarowy tj. przekładnik trzyuzwojeniowy 250/5, zabezpieczenie topikowe licznika 3x6A, zamontować licznik PM9C oraz złącze SK. Należy zastosować liczniki Schneider PM9C wyposażone w port RS485 / ModbusRTU lub inny równoważne i kompatybilne z oprogramowaniem monitoringu. 6. Rozbudowa rozdzielni SN i nn Stacja SN należy: - wykonać projekt układu pomiarowego rozliczeniowego realizowanego po stronie SN w rozdzielnicy RG 15kV wraz uzgodnieniami z Enion S.A. uwzględniającego podłączenie Analizatora Sieci Zaawansowanego. - przebudować i dostosować istniejący układ pomiaru rozliczeniowego realizowanego po stronie SN w rozdzielnicy 15kV celem podłączenia Analizatora Sieci Zaawansowanego. - zabudować i podłączyć (zasilanie, przekładniki, sieć komputerowa) Analizator Sieci Zaawansowany; - podłączyć do projektowanego układu sterownika przemysłowego (sterującego układem SZR po stronie nn) styki pomocnicze w polach SN celem wizualizacji stanu danego pola. Styki sygnalizujące: rozłącznik- otwarty, zamknięty; bezpiecznik- sprawny, przepalony. Krakowski Szpital Specjalistyczny im. Jana Pawła II 9

10 Ponadto należy wykonać sygnalizację świetlną stanu rozłącznika i bezpiecznika na bloku rozdzielni. Stacja nn należy: - zaprojektować układ automatyki Systemu Zasilania Rezerwowego, który swoje funkcje będzie wykonywał w oparciu o sterownik przemysłowy PLC. W pomieszczeniu rozdzielni SN / nn nie ma stałej dyżurki elektryków. W związku z tym, dla poinformowania o zadziałaniu układu SZR sterownik PLC ma mieć możliwość wysyłania wiadomości tekstowych wykorzystując modem GSM oraz możliwość wysyłania i do wybranych użytkowników. Sterownik do komunikacji z innymi urządzeniami musi zawierać wbudowany mechanizm IOscanning. W przyszłości modem będzie wysyłał SMS i e informujące o zdarzeniach na telefony służbowe i pocztę obsługi technicznej obiektu. Dodatkowo w celu wizualizowania stanu pracy rozdzielnicy układ SZR-u będzie przekazywał informacje o stanach awaryjnych do systemu monitoringu. W istniejącej rozdzielni nn znajdują się miejsca do zainstalowania liczników. - rozbudować istniejącą rozdzielnicę nn o pole z Układem automatyki Systemu Zasilania Rezerwowego, zabudować do istniejących przekładników poprzez złącze SK Liczniki Energii (Obwody: 1.3; 1.4; 1.5; 1.6; 1.7; 1.8; 1.9; 7.2; 7.3; 7.7; 10.2; 10.7). zabudować w obwodzie 10.1 układ pomiarowy tj. przekładnik trzyuzwojeniowy 250/5, zabezpieczenie topikowe licznika 3x6A, zamontować licznik PM9C oraz złącze SK. - wymienić istniejące mierniki parametrów na polach zasilających na Analizatory Sieci (wyłącznik Q1, Q2, Q3). - zamontować na istniejących wyłącznikach Compact styki pozwalające na zdalną sygnalizację: OF (włączony/załączony) służy do sygnalizacji stanu wyłącznika; SD sygnalizacja zadziałania zabezpieczenia np: wyłączniki bezpieczeństwa; SDE sygnalizacja zakłócenia - podłączyć zamontowane styki do projektowanego układu sterownika przemysłowego (sterującego układem SZR). Obwody: 1.2; 1.3; 1.4; 1.5; 1.6; 1.7; 1.8; 1.9; 2.1; 2.2; 2.3; 2.4; 2.5; Pole 3 wyłącznik NS630bN; Q1;Q12, Q2; Pole 6 wyłącznik NS800N; 7.2; 7.3; 7.4; 7.5; 7.6; 7.7; Q23; Q3; 10.1; 10.2; 10.3; 10.4; 10.5; 10.6; Automatyka SZR będzie nastawiona poprzez załączenie w pozycję SZR nastawiony przełącznika, który powinien być zaprojektowany na elewacji szafy SZR. W stanie normalnym wyłączniki Q1, Q2 i Q3 w polach zasilających są zamknięte a wyłącznik w polach sprzęgła Q12 i Q23 są otwarte. W stanie awaryjnym przy zaniku napięcia zasilającego np. nr 3, przy obecności napięcia zasilającego nr 1 i nr 2 następuje otwarcie wyłącznika Q3 i po potwierdzeniu otwarcia wyłącznika w polu nr 3 następuje zamknięcie wyłącznika w polu sprzęgła Q23. Fakt zadziałania SZR i błąd zadziałania SZR mają być sygnalizowane w Systemie monitoringu. Krakowski Szpital Specjalistyczny im. Jana Pawła II 1

11 Funkcje SZR będą blokowane w przypadku zadziałania zabezpieczeń. Istnieje możliwość ręcznego odstawienia automatyki SZR za pomocą przełącznika umieszczonego na elewacji szafy SZR Projektowany układ SZR będzie realizowały również blokady - w przypadku nastawionej automatyki SZR nie można zamykać wyłączników a w celu ręcznego zamknięcia wyłączników należy automatykę SZR odstawić. Krakowski Szpital Specjalistyczny im. Jana Pawła II 1
