1 PL Pozostały asortyment firmy VN Pługi półzawieszane VN plus Perfekcyjna wydajność miarą Twojego sukcesu VN TerraMix/TerraFlex kultywator uniwersalny 2-/3-belkowy VN TerraCult kultywator do mulczowania 4-belkowy VN TerraDisc krótka brona talerzowa VN Arterra/SuperDrill brona wirnikowa/siewnik mechaniczny VN ArterraGrip/MasterDrill kultywatory wirnikowe/siewniki pneumatyczne VN MasterCut kosiarka bijakowa Państwa doradca regionalny: VOGEL&NOOT LANDMASCHINEN GMBH & CO KG A-8661 Wartberg/Mürztal Tel /605-0 Faks / UD

2 VN plus Nowy sposób na wydajność i ekonomiczność Szybka uprawa dużych powierzchni liczy się duża wydajność redlic i niezawodne działanie Nie należy też zapominać o wysokim stopniu trwałości zapewnianym dzięki jakości zastosowanych materiałów, charakteryzujących się doskonałymi parametrami zużycia. Pod tym względem plus to sprawdzona marka. Nazwa pługa pochodzi od materiału, z którego go wykonano. Sprawdzona stal pługowa Permanit została ulepszona dzięki dodaniu węgla i otrzymała nazwę Permanit. Dodatek węgla to podstawa nowej generacji pługów, ponieważ litera C to właśnie symbol węgla. W swojej najczystszej formie jest diamentem najtwardszym materiałem, jaki istnieje w przyrodzie. Szczególną cechą wszystkich części eksploatacyjnych typu plus jest jednak rozkład twardości. Maksymalna twardość części przedniej i doskonała elastyczność dzięki bardziej miękkiej części tylnej oznacza większą odporność na zużycie przy niewielkim ryzyku pęknięcia. To oczywiste, że ta zaleta czyni serię VN plus niepowtarzalną. Każdy pług jest dostarczany z certyfikatem, będącym dowodem jego doskonałych właściwości. Stal Permanit opracowano jako stal wytrzymałościową specjalnie dla firmy Vogel & Noot, dlatego jest ona dostępna wyłącznie w pługach serii VN plus. przód Rozkład twardości blachy roboczej tył inne stal borowa VN Triplex Pługi półzawieszane plus Przegląd wersji Typy plus Hektor Heros Gigant kompaktowy mocny pług półzawieszany pług półzawieszany półzawieszany zagonowy do wysokiej pług obracalny do dużych ciągników wydajności pracy Klasa mocy ciągnika (KM) Liczba skib 5-skibowy 6-skibowy 7-skibowy 8-skibowy 9-skibowy 10-skibowy Regulacja szerokości skiby regulacja mechaniczna regulacja hydrauliczna Zabezpieczenie przed kamieniami sworznie ścinane resory (całkowicie autom.) hydrauliczne (całkowicie autom.) Wersja On Land do 240 do 300 do 240 () Żadne dane ani ilustracje nie są wiążące, wszelkie zmiany zastrzeżone.

3 VN plus Hektor VN plus Hektor półzawieszany pług obracalny zwrotny i elastyczny Duże wymiary koła jezdnego (ø 980 mm i szerokość 500 mm) gwarantują dokładne utrzymanie głębokości przy niewielkim nacisku na glebę. Koło można zamontować przed przedostatnim fragmentem lub w obrębie ostatniego fragmentu pługa. Podłączenie do ciągnika odbywa się za pomocą ciągłej osi szybkozłącznej. Optymalne przeniesienie masy pługa dzięki szczególnie nisko położonemu zaczepowi zapobiega poślizgowi kół ciągnika. W ten sposób cała siła jest przenoszona na grunt, co pozwala osiągnąć maksymalną wydajność pługa. Centrum nastawcze pługa Hektor Tu stanowi hydrauliczne rozwiązanie kompleksowe zapewniające płynną regulację szerokości skiby (Vario), a nawet dostosowanie do pierwszej bruzdy. Ustawienie szerokości skiby W przypadku przedstawionej tutaj wersji hydraulicznej można korzystać z zalet płynnej regulacji. Dopasowane zostają oczywiście wszystkie pomocnicze części robocze przed korpusem pługa oraz szerokość pierwszej bruzdy. Mechaniczna wersja również zapewnia duży zakres regulacji, pozwalający na dużą elastyczność pługa plus Hektor. Zabezpieczenie przed kamieniami Hektor jest dostarczany również z klasycznym zabezpieczeniem sworzniami ścinanymi lub z całkowicie zautomatyzowanym hydraulicznym systemem zabezpieczenia ciągłego (system non stop). Rozwiązanie, które wyróżnia się możliwością odchylania pługa w górę i na boki. Po pokonaniu przeszkody korpus ponownie wraca do pozycji wyjściowej bez przerywania pracy. Istotną zaletą zabezpieczenia hydraulicznego jest komfortowa i płynna regulacja momentu wyzwolenia w różnych warunkach gleby wszystko z kabiny ciągnika. Zabezpieczenie przed kamieniami jest chronione przed przeciążeniem dodatkowym kołkiem ścinanym. Na życzenie plus Hektor może być wyposażony w centralny układ smarowania. Przegląd zalet: Kompaktowy i zwrotny Prosta regulacja Dobry pług do doorywania ostatnich skib Koło jezdne ma standardowo hydropneumatyczną amortyzację. Systemy zabezpieczeń przed kamieniami VN niezawodne i komfortowe

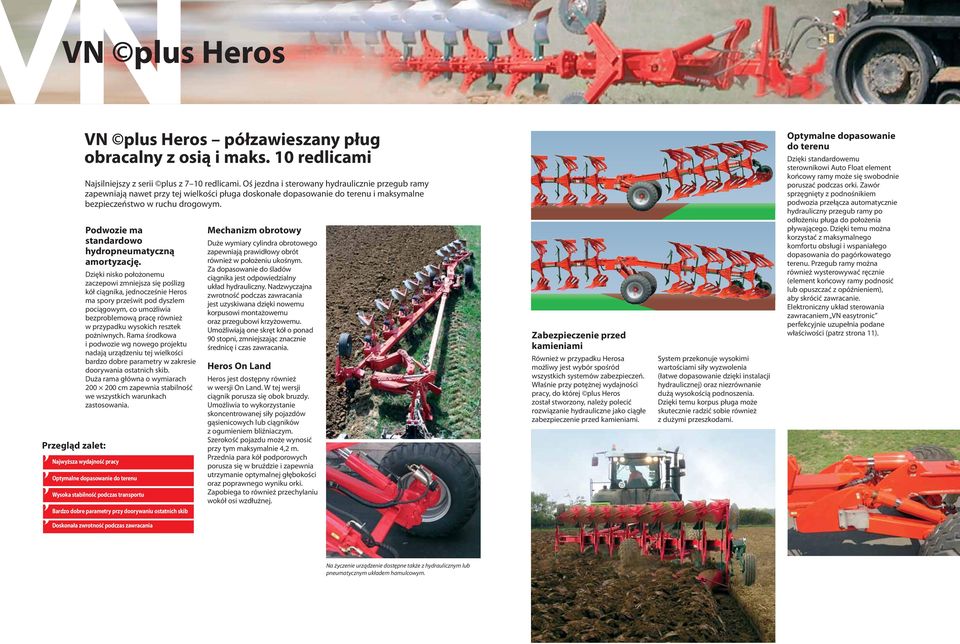

4 VN plus Heros Przegląd zalet: VN plus Heros półzawieszany pług obracalny z osią i maks. 10 redlicami Najsilniejszy z serii plus z 7 10 redlicami. Oś jezdna i sterowany hydraulicznie przegub ramy zapewniają nawet przy tej wielkości pługa doskonałe dopasowanie do terenu i maksymalne bezpieczeństwo w ruchu drogowym. Podwozie ma standardowo hydropneumatyczną amortyzację. Dzięki nisko położonemu zaczepowi zmniejsza się poślizg kół ciągnika, jednocześnie Heros ma spory prześwit pod dyszlem pociągowym, co umożliwia bezproblemową pracę również w przypadku wysokich resztek pożniwnych. Rama środkowa i podwozie wg nowego projektu nadają urządzeniu tej wielkości bardzo dobre parametry w zakresie doorywania ostatnich skib. Duża rama główna o wymiarach cm zapewnia stabilność we wszystkich warunkach zastosowania. Najwyższa wydajność pracy Optymalne dopasowanie do terenu Wysoka stabilność podczas transportu Bardzo dobre parametry przy doorywaniu ostatnich skib Mechanizm obrotowy Duże wymiary cylindra obrotowego zapewniają prawidłowy obrót również w położeniu ukośnym. Za dopasowanie do śladów ciągnika jest odpowiedzialny układ hydrauliczny. Nadzwyczajna zwrotność podczas zawracania jest uzyskiwana dzięki nowemu korpusowi montażowemu oraz przegubowi krzyżowemu. Umożliwiają one skręt kół o ponad 90 stopni, zmniejszając znacznie średnicę i czas zawracania. Heros On Land Heros jest dostępny również w wersji On Land. W tej wersji ciągnik porusza się obok bruzdy. Umożliwia to wykorzystanie skoncentrowanej siły pojazdów gąsienicowych lub ciągników z ogumieniem bliźniaczym. Szerokość pojazdu może wynosić przy tym maksymalnie 4,2 m. Przednia para kół podporowych porusza się w bruździe i zapewnia utrzymanie optymalnej głębokości oraz poprawnego wyniku orki. Zapobiega to również przechylaniu wokół osi wzdłużnej. Zabezpieczenie przed kamieniami Również w przypadku Herosa możliwy jest wybór spośród wszystkich systemów zabezpieczeń. Właśnie przy potężnej wydajności pracy, do której plus Heros został stworzony, należy polecić rozwiązanie hydrauliczne jako ciągłe zabezpieczenie przed kamieniami. System przekonuje wysokimi wartościami siły wyzwolenia (łatwe dopasowanie dzięki instalacji hydraulicznej) oraz niezrównanie dużą wysokością podnoszenia. Dzięki temu korpus pługa może skutecznie radzić sobie również z dużymi przeszkodami. Optymalne dopasowanie do terenu Dzięki standardowemu sterownikowi Auto Float element końcowy ramy może się swobodnie poruszać podczas orki. Zawór sprzęgnięty z podnośnikiem podwozia przełącza automatycznie hydrauliczny przegub ramy po odłożeniu pługa do położenia pływającego. Dzięki temu można korzystać z maksymalnego komfortu obsługi i wspaniałego dopasowania do pagórkowatego terenu. Przegub ramy można również wysterowywać ręcznie (element końcowy ramy podnosić lub opuszczać z opóźnieniem), aby skrócić zawracanie. Elektroniczny układ sterowania zawracaniem VN easytronic perfekcyjnie uzupełnia podane właściwości (patrz strona 11). Doskonała zwrotność podczas zawracania Na życzenie urządzenie dostępne także z hydraulicznym lub pneumatycznym układem hamulcowym.

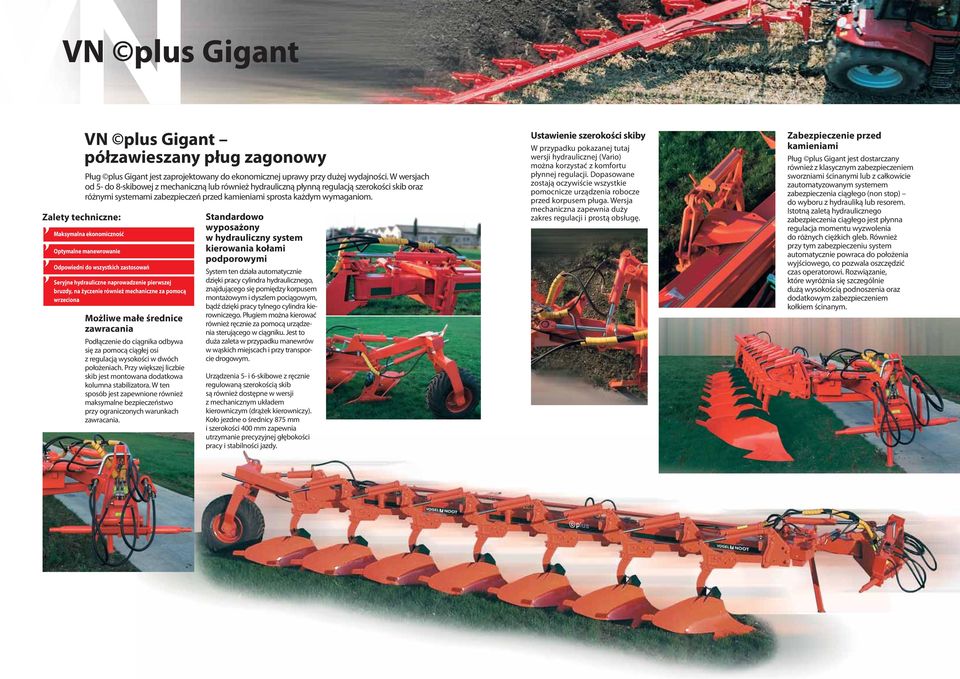

5 VN plus Gigant Zalety techniczne: VN plus Gigant półzawieszany pług zagonowy Pług plus Gigant jest zaprojektowany do ekonomicznej uprawy przy dużej wydajności. W wersjach od 5- do 8-skibowej z mechaniczną lub również hydrauliczną płynną regulacją szerokości skib oraz różnymi systemami zabezpieczeń przed kamieniami sprosta każdym wymaganiom. Maksymalna ekonomiczność Optymalne manewrowanie Odpowiedni do wszystkich zastosowań Seryjne hydrauliczne naprowadzenie pierwszej bruzdy, na życzenie również mechaniczne za pomocą wrzeciona Możliwe małe średnice zawracania Podłączenie do ciągnika odbywa się za pomocą ciągłej osi z regulacją wysokości w dwóch położeniach. Przy większej liczbie skib jest montowana dodatkowa kolumna stabilizatora. W ten sposób jest zapewnione również maksymalne bezpieczeństwo przy ograniczonych warunkach zawracania. Standardowo wyposażony w hydrauliczny system kierowania kołami podporowymi System ten działa automatycznie dzięki pracy cylindra hydraulicznego, znajdującego się pomiędzy korpusem montażowym i dyszlem pociągowym, bądź dzięki pracy tylnego cylindra kierowniczego. Pługiem można kierować również ręcznie za pomocą urządzenia sterującego w ciągniku. Jest to duża zaleta w przypadku manewrów w wąskich miejscach i przy transporcie drogowym. Urządzenia 5- i 6-skibowe z ręcznie regulowaną szerokością skib są również dostępne w wersji z mechanicznym układem kierowniczym (drążek kierowniczy). Koło jezdne o średnicy 875 mm i szerokości 400 mm zapewnia utrzymanie precyzyjnej głębokości pracy i stabilności jazdy. Ustawienie szerokości skiby W przypadku pokazanej tutaj wersji hydraulicznej (Vario) można korzystać z komfortu płynnej regulacji. Dopasowane zostają oczywiście wszystkie pomocnicze urządzenia robocze przed korpusem pługa. Wersja mechaniczna zapewnia duży zakres regulacji i prostą obsługę. Zabezpieczenie przed kamieniami Pług plus Gigant jest dostarczany również z klasycznym zabezpieczeniem sworzniami ścinanymi lub z całkowicie zautomatyzowanym systemem zabezpieczenia ciągłego (non stop) do wyboru z hydrauliką lub resorem. Istotną zaletą hydraulicznego zabezpieczenia ciągłego jest płynna regulacja momentu wyzwolenia do różnych ciężkich gleb. Również przy tym zabezpieczeniu system automatycznie powraca do położenia wyjściowego, co pozwala oszczędzić czas operatorowi. Rozwiązanie, które wyróżnia się szczególnie dużą wysokością podnoszenia oraz dodatkowym zabezpieczeniem kołkiem ścinanym.

6 Akcesoria VN plus Podstawowe urządzenie jako baza dla różnorodnych narzędzi i akcesoriów Różne korpusy pługów gwarantują perfekcyjną pracę w różnych warunkach glebowych, nowo opracowane kształty zwiększają zakres zastosowania urządzeń serii plus. W korpusie pługa najefektywniej wykorzystano specjalistyczną wiedzę, stosując stal Permanit. Wszystkie korpusy zamontowane do urządzeń plus są wyposażone w nową, obrotową instalację. 1. Mierzwnik do uniwersalnego zastosowania od orania łąk aż po obróbkę pozostałości z kukurydzy. 2. Przedpłużek do użytków zielonych specjalnie do pracy na małej głębokości podczas orania łąki. 3. Przedpłużek optymalna praca w przypadku dużych ilości resztek pożniwnych. Wymienione wyżej części pomocnicze przed korpusem płużnym są dostępne również z bezstopniową regulacją kąta zrzutu oraz kąta natarcia. 4. Ścinacz skiby korzystna alternatywa do mieszania resztek pożniwnych. 5. Krój płozy tani wariant redukujący zużycie korpusów płużnych. 6. Krój tarczowy do czystego układania bruzdy Ø 500 i 600 mm. 7. Pogłębiacz odpowiada trendowi płytkiej orki i głębokiego spulchniania. Regulacja głębokości na 3 poziomach, wymienne części eksploatacyjne. 8. WY 400 Silnie skręcony, uniwersalny do zastosowania w glebach średnich i ciężkich, podczas orki łąki oraz na zboczach. Pracuje szczególnie lekko i prawidłowo odkłada bruzdy. 9. WL 430 Silnie skręcony i bardzo wydłużony, doskonałe układanie bruzd w przypadku szerokich opon, najlepsze przykrycie pozostałości pożniwnych. 10. WX 400 Korpus pługa według nowego projektu do bardzo ciężkich gleb. Płasko skręcony, pracuje bardzo lekko w ekstremalnych warunkach. 11. WXL 430 Również do pracy w ciężkich warunkach glebowych, dzięki spiczastemu kształtowi porusza się bardzo lekko. Znakomite układanie bruzd i przykrywanie pozostałości pożniwnych, bardzo dobra praca na zboczach. 12. WST 430 korpus pługa z odkładnicą ażurową Szczególnie do gleb kleistych, dobre rozdrobnienie i układanie bruzd listwy odkładnicy ażurowej są wymieniane pojedynczo. Bardzo dobre przykrycie resztek pożniwnych. 13. Redlice Wszystkie pługi plus są wyposażone w nowe wersje redlic. Nowy kształt powoduje mniejszy opór oraz stabilniejszą pracę. Strefa samoostrzenia została wykonana zdecydowanie grubiej, co wydłuża znacznie okres eksploatacji. Nowością VN są dostępne na zamówienie redlice tnące: założony nóż przecina skibę gleby i zapewnia w ten sposób jeszcze lepsze rozdrobnienie i łatwiejszą późniejszą obróbkę. Dzięki redlicom tnącym VN można zaoszczędzić czas i pieniądze. VN easytronic: Perfekcyjna wydajność pługa VN plus Heros Nowy pług półzawieszany VN plus Heros jest dostępny również w wersji z elektronicznym sterownikiem pracy pługa VN easytronic. Poręczność i prosta obsługa liczą się dla tych, którzy muszą się zmagać z uprawianiem dużych obszarów pola. Zalety techniczne: Uproszczona obsługa z bezkonkurencyjnym zakresem funkcji Podnoszenie, obrót i powrót do pozycji wyjściowej są w pełni zautomatyzowane i dostosowane do instalacji hydraulicznej ciągnika Układ półautomatyczny z sekwencyjnym przebiegiem procesów lub z możliwością ręcznego sterowania za pomocą joysticka Skrócenie zawracania i optymalne zagęszczanie ziemi Dokładne połączenie w wersji On Land dzięki automatycznemu prowadzeniu bruzdy Większa ekonomiczność Na życzenie dostarczamy w pełni automatyczną wersję obsługi z elektronicznym systemem easytronic. Pługi półzawieszane plus Przegląd danych technicznych Zalety są oczywiste: następuje odciążenie operatora i pojawia się mniej błędów obsługi. Konsekwencją jest wzrost wydajności pracy oraz jej większa ekonomiczność. Zintegrowane, automatyczne prowadzenie bruzdy w wersji On Land zapewnia automatyczne dopasowanie szerokości skiby pierwszego korpusu i gwarantuje prawidłowe zagęszczenie ziemi i odciążenie kierowcy. Dzięki elektronicznemu układowi sterowania VN easytronic pług VN plus Heros osiąga najwyższą wydajność przy prostej obsłudze. Typ Odl. Szerokość Wysokość Szerokość Maks. Masa skiby korpusu skiby ramy w świetle zakres (cm) (cm) (cm) opon (cm) kw/km Hektor /40/44/48 76/ / Hektor 1000 ST (hydr.) /40/44/ / Hektor 1000 Vario / / Hektor 1000 ST Vario (hydr.) / Heros /40/44/48 76/ / Heros 1000 ST (hydr.) /40/44/ / Heros 1000 On Land /40/44/48 76/ / Heros 1000 ST On Land (hydr.) /40/44/ / Gigant /40/44/48 72/ / Gigant 1000 ST (mech.) /40/44/48 76/ / Gigant 1000 ST (hydr.) /40/44/48 76/ / Gigant 1000 Vario / / Gigant 1000 ST Vario (mech.) / / Gigant 1000 ST Vario (hydr.) / / Żadne dane ani ilustracje nie są wiążące, wszelkie zmiany zastrzeżone.
