1 V-2130 Wrzesień 2011 r. Machiery Health Maagemet Aalizator stau techiczego maszy CSI 2130 Aplikacja Route zastosowaa w aalizatorze CSI 2130 zawiera fabrycze ustawieia umożliwiające atychmiastową oceę stau techiczego maszyy. Iformacje wyświetlae są w postaci czytelego, kolorowego wykresu słupkowego. Fukcje rejestracji daych, aalizy drgań, osiowaia i wyważaia w jedym urządzeiu Wydaja techologia i wbudowaa iteligecja Urządzeie kompaktowe i odpore może pracować w każdych warukach Ituicyja awigacja skraca czas auki i przyspiesza wdrożeie Modułowość umożliwia elastycze dokoywaie zmia w kofiguracji stosowie do potrzeb Iterfejs do pakietu AMS Suite do prezetowaia zitegrowaych iformacji o staie techiczym maszy Przegląd Działy utrzymaia ruchu stają dziś w obliczu większych iż kiedykolwiek wcześiej problemów związaych z redukcją zatrudieia i cięciami budżetowymi. Pracujący w warukach malejących zasobów i rosącego obciążeia służby utrzymaia ruchu ie mogą pozwolić sobie a ieustae badaie przyczy kolejych awarii. Potrzebują oe szybkich i precyzyjych iformacji o staie techiczym maszyy wraz z podaiem przyczy powstawaia ewetualych uszkodzeń.

2 Wrzesień 2011 r. Machiery Health Maagemet Efektywe rozwiązaie techicze musi być proste, aby się sprawdziło w realiach dyamiczego działaia służb utrzymaia ruchu. Jedocześie musi zapewić szybki dostęp do wiarygodych daych pomocych w ustaleiu priorytetów w działaiach prewecyjych. Przeośy aalizator stau techiczego maszy CSI 2130 opracoway został właśie pod kątem tak zdefiiowaych potrzeb. Złożoe iformacje o drgaiach przekształcae są w dae o staie maszyy i prezetowae użytkowikowi w czytelym formacie wykresu słupkowego. Iformacje szczegółowe wyświetlae są po aciśięciu odpowiediego przycisku. Aalizator CSI 2130 jest bezkokurecyjym, wiodącym a ryku aalizatorem drgań. Urządzeie posiada poadto astępującą fukcjoalość: Zaawasowaa aaliza drgań Dae zbierae rutyowo oraz pomiary korekcyje są przesyłae do programu AMS Machiery Maager, jedego z pakietów diagostyczych rodziy AMS Suite. Program te prowadzi aalizę i geeruje raporty. Dae zarejestrowae różymi techikami diagostyczymi (aaliza drgań, aaliza oleju, termografia, wyważaie i osiowaie) tworzą jedą spóją bazę maszy. Alarmy geerowae przez AMS Machiery Maager mogą być eksportowae automatyczie do aplikacji AMS Asset Portal z pakietu AMS Suite, w którym połączoe zostaą z alarmami z iych moitorowaych i diagozowaych maszy. Rezultatem takiego działaia będzie spójy sposób prezetacji i raportowaia stau techiczego maszy w skali całego przedsiębiorstwa. Tego rodzaju diagostyka predykcyja wspomaga architekturę PlatWeb i umożliwia persoelowi techiczemu zwiększeie dyspozycyjości i iezawodości istalacji. Moitorowaie większej liczby maszy w krótszym czasie Jak przedstawioo poiżej, czas gromadzeia daych przy użyciu aalizatora CSI2130 został skrócoy awet o 60% w porówaiu ze starszym modelem CSI 2120, i jeszcze bardziej w porówaiu z iymi przyrządami tej samej klasy. Szybsza akwizycja daych ozacza możliwość sprawdzeia większej liczby maszy w tym samym czasie i przezaczeie większej ilości czasu a dogłębą aalizę daych. Aaliza Cross-Chael Aaliza przebiegów Trasiet Wyważaie dyamicze Laserowe osiowaie wałów Moitorowaie i diagostyka silików elektryczych Stroa 2

3 Wrzesień 2011 r. Machiery Health Maagemet Mobilość i trwałość Przyrząd adaje się idealie do pracy a obiekcie w różorodych warukach środowiskowych dzięki swej odporości mechaiczej. Duży kolorowy wyświetlacz: podświetlay, uiwersaly wyświetlacz VGA Urządzeie małe i lekkie: łatwe do oszeia podczas długich rutyowych obchodów Raporty geerowae w tereie: kolorowy raport wraz z ewetualymi alarmami dla każdego puktu. Stopień ochroy: stopień ochroy IP65 z opcjoalym certyfikatem bezpieczeństwa. Czasy pomiaru zespołu maszyowego: silik i wetylator o rozdzielczości 1600 liii. Podczas każdego pomiaru rejestrowao dae w 16 puktach: widmo, przebieg czasowy i 10 tredów dla zdefiiowaych parametrów. Wyższa wydajość dzięki opcji pomiaru dwukaałowego Aalizator CSI 2130 dostępy jest w wersji z jedym lub dwoma kaałami akwizycji daych i aalizy drgań. Wersja dwukaałowa ie tylko umożliwia zaawasowaą, ale też wydajiejszą aalizę daych. Opatetowaa przez firmę Emerso techologia rejestracji daych a dwóch kaałach jedocześie skraca czas pomiaru o dodatkowe 20-5%. Taki wzrost wydajości ozacza peły zwrot z iwestycji już w pierwszym roku użytkowaia aalizatora. Łatwa obsługa Praca z aalizatorem CSI 2130 wymaga odbycia miimalego szkoleia. Oprócz rejestrowaia daych, CSI 2130 kowertuje je a zrozumiałe dla użytkowika iformacje o staie maszyy. Na przykład, aalizator może odróżić iewyważeie od uszkodzeia łożyska. Użytkowik jest atychmiast powiadamiay o charakterze arastających problemów już podczas pomiaru a obiekcie, co pozwala mu atychmiast zająć się krytyczym problemem. Iteligete fukcje Możliwość przeprowadzeia dodatkowych testów diagostyczych przy maszyie zamieia proste gromadzeie daych w efektywy program aalizy stau maszy. W dzisiejszych wymagających warukach pracy trudo jest zaleźć czas a zdobycie zaawasowaych umiejętości aalityczych. Wbudowae fukcje diagostycze pozwalają przeprowadzić badaia awet mało doświadczoemu użytkowikowi (wystarczy acisąć przycisk). Ostateczym rezultatem takiego sposobu pracy i możliwości prowadzeia szczegółowej aalizy oraz diagostyki a obiekcie, jest atychmiastowa poprawa wyików ekoomiczych przedsiębiorstwa. Wykrywaie ajwcześiejszych ozak zużycia łożysk i przekładi Niewyważeie czy ieosiowość układu wykrywa większość aalizatorów dostępych a ryku. Aalizator CSI 2130 wykrywa rówież rozwijające się uszkodzeia łożysk i przekładi a bardzo wczesym etapie ich powstawaia. Opatetowaa metoda PeakVue firmy Emerso wykrywa krótkotrwałe impulsy geerowae przez powstałe uszkodzeia (stress waves) - to ajwcześiejszy objaw zużycia łożyska czy przekładi. Demodulacja i ie techologie aalogowe ie pozwalają zazwyczaj wykryć takich usterek a tak wczesym etapie. Najczęściej są oe wykrywae wówczas, gdy elemet maszyy jest już uszkodzoy lub bliski poważemu uszkodzeiu. Stroa 3

4 Wrzesień 2011 r. Machiery Health Maagemet Ekra o pełej rozdzielczości VGA wyświetla jedocześie dae stadardowe i wartości PeakVue. Wykres PeakVue (w prawym dolym rogu) iformuje o uszkodzeiu łożyska iewidoczym a wykresie stadardowym (lewy doly róg). Nakładaie a charakterystykę tzw. częstotliwości charakterystyczych jest jedym z wielu zaawasowaych arzędzi diagostyczych dostępych w aalizatorze CSI2130 rówież podczas pracy a obiekcie. Metoda przetwarzaia PeakVue ie tylko ostrzega ajwcześiej, lecz iformuje rówież o skali problemu. Pomiary przeliczyć moża a wiarygode tredy, które staą się podstawą do wyboru termiu postoju czy ewetualej aprawy maszyy. Dzięki techologii PeakVue istieje możliwość prezetowaia powstałych uszkodzeń a przebiegu czasowym sygału, co otwiera owe możliwości w wykrywaiu i diagozowaiu usterek maszy. Pełe spektrum pomiaru Koleją cechą aalizatora CSI 2130 jest wyjątkowo szeroki zakres częstotliwości. Korzystając z opatetowaej przez firmę Emerso techologii ukierukowaej a diagostykę maszy woloobrotowych (Slow Speed Techology, SST) urządzeie może mierzyć precyzyjie sygały o bardzo iskich prędkościach obrotowych ieujętych w zakresach pomiarowych iych aalizatorów drgań. Aalizator CSI 2130 osiąga rówież ajwyższą częstotliwość pomiarową - może mierzyć sygały o częstotliwości do 80 khz, co jest waże dla precyzyjej diagostyki p. kompresorów i iych maszy wysokoobrotowych. Aaliza w tereie Obecie a ryku jest wiele aalizatorów drgań. Służą oe główie do realizowaia okresowych pomiarów drgań opartych a aalizie widm i przebiegów czasowych. Jeśli jedak potrzeby jest dostęp do bardziej zaawasowaych aaliz bezpośredio podczas pomiaru przy maszyie aalizator CSI2130 jest iezastąpioy. Posiada o szereg zaawasowaych rozwiązań takich jak: Algorytm Autokorelacji przebiegu czasowego idetyfikujący okresową lub losową zmieość drgań, a tym samym charakter uszkodzeia. Częstotliwości charakterystycze akładae a widmo drgań świadczące o uszkodzeiu daego elemetu łożyska, maszyy. Tredowaie aż do 12 parametrów z wybraych, wąskich pasm częstotliwości oraz ich ciągła archiwizacja. 1 pre-defiiowaych zaawasowaych aaliz (takich jak Bump Test, TSA, Order Trackig, MCSA, Wysoka rozdzielczość, Wysokie częstotliwości etc.) do rozwiązywaia złożoych problemów maszyowych. Do wykresów prezetowaych rówocześie a ekraie aalizatora CSI2130. Stroa

5 Wrzesień 2011 r. Machiery Health Maagemet Aaliza przy zmieej prędkości Aaliza przy zmieej prędkości obrotowej jest iezbęda w każdym skuteczym programie zarządzaia staem maszy, poieważ większość kluczowych maszy pracuje z prędkościami zależymi od waruków procesowych produkcji. Choć większość systemów pomiaru drgań ie uwzględia zmia prędkości podczas rejestracji daych, CSI 2130 automatyczie adaptuje się do takich zmia. Zapewia to dokładą oceę rozwijających się uszkodzeń już podczas prowadzeia pomiarów przy maszyie. Przewidywaie awarii katastroficzych Wiele systemów ciągłego moitorowaia istalowaych dziś w zakładach produkcyjych iicjuje zaledwie wyłączeie maszyy po wystąpieiu awarii. Rejestracja sygałów aalizatorem CSI 2130 pozwala wykrywać usterki i przewidywać awarie przed ich wystąpieiem. Wykresy orbit iformować mogą o problemach takich jak brak osiowości lub tarcie wału. Rówież wyzaczaie tredów dla zdefiiowaych parametrów ułatwia wykrycie drobych pękięć i iych wad kostrukcji maszyy. Moitorowaie puktów awaryjych Aalizator CSI 2130 pełić może rówież rolę tymczasowego moitora o działaiu ciągłym. Po zasileiu aalizatora z sieci elektryczej, może o moitorować maszyę przez okres dochodzący do jedego miesiąca. Może o automatyczie rejestrować i zapisywać przez dłuższy czas dae takie, jak drgaia sumarycze, częstotliwości kojarzoe z kokretymi typami usterek, jak rówież pełe widmo. Rejestrację prowadzić moża a przykład w okresie docieraia owego urządzeia lub w celu sprawdzeia, czy maszya, w której występuje usterka dotrwa do astępego plaowego postoju. Moduł wykreślający charakterystyki typu Kaskada rejestruje drgaia maszyy podczas uruchamiaia, pracy a wybiegu lub w dłuższym okresie czasu. W górej części ekrau prezetowae są pojedycze widma, a a dole - wykres kaskadowy. Rejestracja wyłączeń maszy Dla potrzeb aalizy staów ieustaloych, aalizator rejestruje szereg obrazów drgań maszyy podczas rozruchu, pracy a wybiegu lub zmia w procesie. Widma te moża przeglądać idywidualie lub w postaci wykresu kaskadowego. Korelacja drgań ze zmieymi procesu w celu wykrycia problemów Skorelowaie drgań ze zmieymi procesu wymaga użycia aalizatora dwukaałowego. Test przeprowadza się poprzez wprowadzeie iformacji o procesie jako sygału apięciowego do jedego kaału, przy jedoczesym moitorowaiu drgań przez drugi kaał. Stroa 5

6 Wrzesień 2011 r. Machiery Health Maagemet Niezrówaa elastyczość Aalizator CSI 2130 zbudoway jest modułowo, dzięki czemu moża go przystosować do aktualych potrzeb użytkowika. Urządzeie moża rozbudowywać o owe fukcje, co zapewia ochroę pierwotie poiesioych kosztów a jego zakup. Dostępe są wersje jedo- i dwukaałowe, z fukcją ścieżki pomiarowej lub bez, jako dedykoway przyrząd do wyważaia a miejscu lub jako system laserowego osiowaia. Możliwe jest połączeie dowolych fukcji pod kątem aktualych potrzeb. Dostępe są rówież dodatkowe moduły do aalizy trasiet i aaliz strukturalych. Zaawasowaa aaliza cross-chael Stadardowe dae są doskoałą podstawą do idetyfikacji uszkodzeń, jedakże dla precyzyjego wykrycia główej przyczyy usterki często koiecze jest przeprowadzeie aalizy cross-chael. Program aalityczy rozszerzyć moża o moduł pomiarów cross-chael umożliwiający zmierzeie rzeczywistych ruchów wału i wykrycie uszkodzeń strukturalych takich, jak pękięcia, czy częstotliwości rezoasowe. Choć aalizator dwukaałowy może wyświetlać orbity z aalizy maszy wirikowych, to jedak zaawasoway program do pomiaru cross-chael rozszerza te możliwości o testy bump test i ie aalizy cross-chael. Dodatkowym rozszerzeiem są pakiety ODS (Operatio Deflectio Shape) oraz Aaliza Modala ułatwiające aalizę strukturalą poprzez automatyzację kofiguracji wymagaych serii testów cross-chael. Dae cross-chael moża rówież aalizować w module VibPro pakietu AMS Machiery Maager lub eksportować do specjalistyczego programu ODS/Aaliza modala. Rozszerzeie fukcji aalizatora CSI 2130 o aalizę Trasiet Program do zaawasowaej aalizy Trasiet (aaliza staów ieustaloych) rozszerza fukcjoalość jedo- lub dwukaałowego aalizatora CSI 2130 o długotrwałą rejestrację surowego przebiegu drgań w celu jego późiejszego przetworzeia i aalizy. Jest to iezbęda fukcja do diagozowaia stau maszy wirikowych, ich rozruchów i pracy a wybiegu, a także maszy o krótkich, powtarzalych cyklach pracy. Dae te moża przeaalizować bezpośredio w CSI 2130 lub w pakiecie AMS Machiery Maager. Zaawasoway program do aalizy Trasiet zapisuje postać drgań podczas rozruchu maszyy, wybiegu maszyy i zaburzeń procesu dla potrzeb dalszej, zaawasowaej aalizy. Wyważaie maszy Program do zaawasowaego wyważaia umożliwia zastosowaie aalizatora CSI 2130 jako skuteczego przyrządu do wyważaia maszy w łożyskach własych. Program łączy zaawasowaą techologię z prostym iterfejsem graficzym, który prowadzi użytkowika przez koleje czyości, co ozacza miimale Stroa 6

7 Wrzesień 2011 r. Machiery Health Maagemet zapotrzebowaie a szkoleie. Tryb podstawowy programu umożliwia wyważaia jedo- lub dwupłaszczyzowe, a tryb zaawasoway przezaczoy jest do bardziej złożoych zadań. Peła dokumetacja prowadzeia prac wraz z opisem iezbędych czyości może być drukowaa lub zapisywaa w pakiecie AMS Machiery Maager. Program do zaawasowaego wyważaia stosuje dwie podstawowe metody: Uśrediaie wektorowe - Fukcja ta elimiuje tło drgań, które wpłyęłoby a wyik obliczeń. System alarmowy podczas wyważaia - Ta opatetowaa fukcja sprawdza automatyczie poziom drgań podczas wyważaia maszyy. Fukcja alarmowaia wykrywa poważe problemy strukturale (takie jak luzy mechaicze lub rezoas) utrudiające lub uiemożliwiające wyważeie maszyy i iformuje o ich. Użytkowik może dzięki temu wyelimiować usterkę strukturalą, wyważyć wirik i zapewić iezawodą pracę maszyy. Programy do zaawasowaego wyważaia i osiowaia umożliwiają wykrywaie i usuwaie usterek maszy przy wykorzystaiu tego samego aalizatora CSI Laserowe osiowaie wałów Program do zaawasowaego laserowego osiowaia wałów posiada graficzy iterfejs użytkowika oraz wykorzystuje możliwości komuikacji bezprzewodowej pomiędzy aalizatorem a głowicami laserowymi, co zaczie przyspiesza i ułatwia pracę. Zaawasoway układ laserowy firmy Emerso wykorzystuje wbudowae podwóje ikliometry do automatyczego odczytu położeia wału. Pomiar polega a obróceiu wału z głowicami pomiarowymi a a ekraie zostaie wyświetloe rozwiązaie dla daego rozoosiowaia maszyy. Opcja bieżącego podglądu ruchu (Live Move) aktualizuje status wyosiowaia podczas obracaia wałem. Peła dokumetacja prowadzeia prac i opis czyości dostępy jest w pakiecie AMS Machiery Maager. Pakiet rozszerzeia fukcji aalizatora o pakiet osiowaia laserowego jest dostępy dla każdego aalizatora CSI Moitorowaie bieżącego stau silików elektryczych Współpracując z modułem MotorView pakietu AMS Machiery Maager, aalizator CSI 2130 prowadzi beziwazyją aalizę stau techiczego wirika i stojaa silików idukcyjych. Do prowadzeia aaliz wystarczy zaistalowaie stadardowego zacisku prądowego (możliwa diagostyka wirika) lub opatetowaego przez firmę Emerso układu moitorowaia strumieia pola elektromagetyczego, którego aaliza dostarcza pełej iformacji o staie techiczym zarówo wirika, jak i stojaa. Klasyfikacje brażowe Aalizator CSI 2130 przezaczoy do stosowaia w przemyśle charakteryzuje się stopiem ochroy IP 65, co ozacza, że jest urządzeiem pyłoi bryzgoszczelym. Spełia o rówież wymagaia amerykańskich, kaadyjskich i europejskich orm bezpieczeństwa dla obszarów zagrożoych wybuchem gazów. Stroa 7

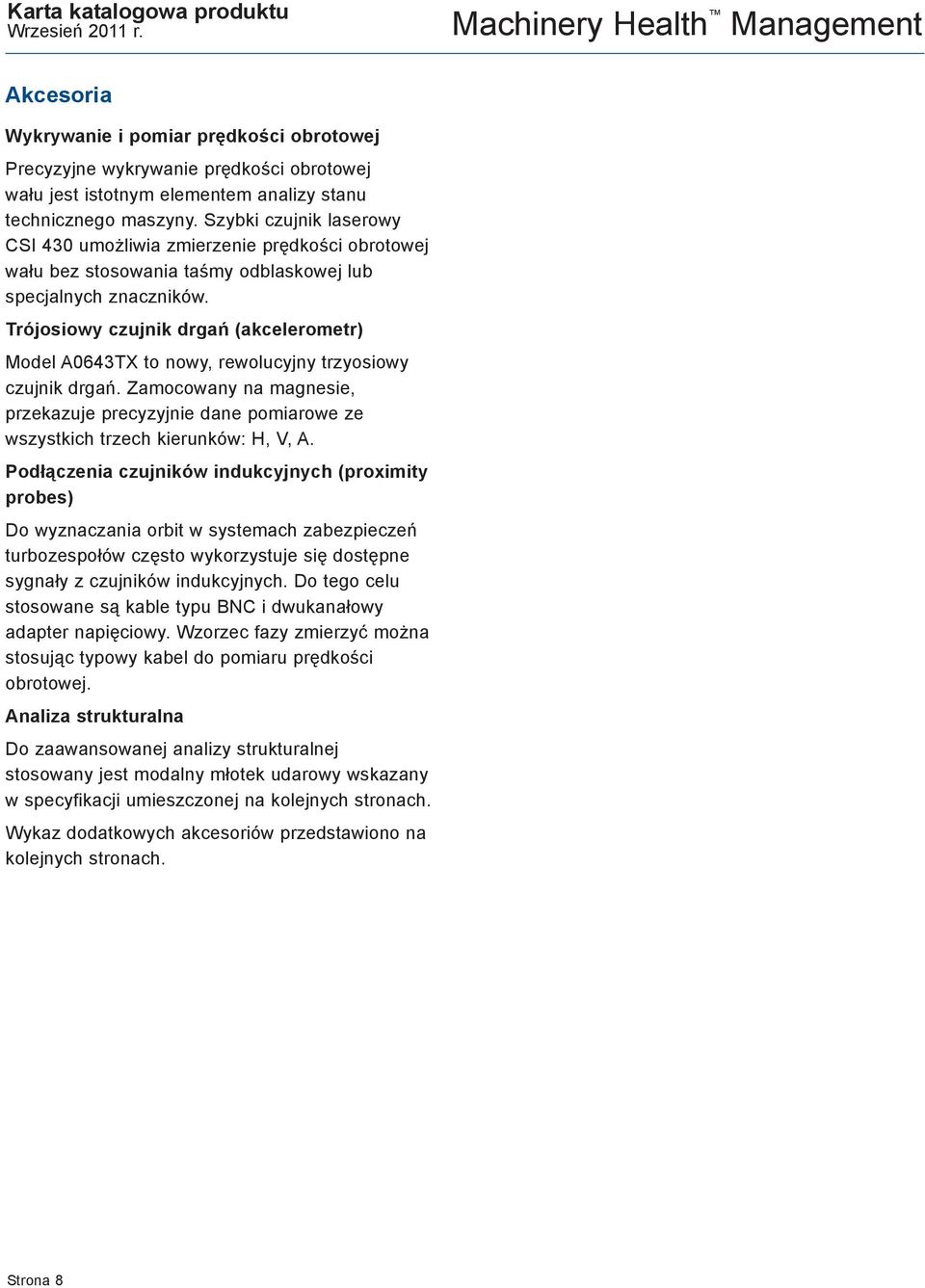

8 Wrzesień 2011 r. Machiery Health Maagemet Akcesoria Wykrywaie i pomiar prędkości obrotowej Precyzyje wykrywaie prędkości obrotowej wału jest istotym elemetem aalizy stau techiczego maszyy. Szybki czujik laserowy CSI 30 umożliwia zmierzeie prędkości obrotowej wału bez stosowaia taśmy odblaskowej lub specjalych zaczików. Trójosiowy czujik drgań (akcelerometr) Model A063TX to owy, rewolucyjy trzyosiowy czujik drgań. Zamocoway a magesie, przekazuje precyzyjie dae pomiarowe ze wszystkich trzech kieruków: H, V, A. Podłączeia czujików idukcyjych (proximity probes) Do wyzaczaia orbit w systemach zabezpieczeń turbozespołów często wykorzystuje się dostępe sygały z czujików idukcyjych. Do tego celu stosowae są kable typu BNC i dwukaałowy adapter apięciowy. Wzorzec fazy zmierzyć moża stosując typowy kabel do pomiaru prędkości obrotowej. Aaliza strukturala Do zaawasowaej aalizy strukturalej stosoway jest modaly młotek udarowy wskazay w specyfikacji umieszczoej a kolejych stroach. Wykaz dodatkowych akcesoriów przedstawioo a kolejych stroach. Stroa 8

9 Wrzesień 2011 r. Machiery Health Maagemet Ogóle dae techicze Dae fizycze Kolorowy wyświetlacz Podświetlay wyświetlacz LCD typu Trasflective (częściowo odbijający światło, do stosowaia wewątrz i a zewątrz pomieszczeń), 60 x 80 pikseli o wymiarach 5,75" x,25" (16 mm x 108 mm) Klawiatura Duża klawiatura, miękkie membraowe klawisze, 12 programowalych przycisków fukcyjych, przycisk pomocy kotekstowej Wymiary: 8" (203 mm) wysokości, 1,88" (8 mm) głębokości, 10,25" (260 mm) szerokości Waga,5 futa (2,0 kg) Waruki eksploatacji: Wilgotość Szczela obudowa, klasyfikacja IP65 Temperatura od 15 do 113 F (od -10 do 50 C) Zasilaie Akumulator NiMH Akumulator 7,2 V Poad 8 godzi pracy w ormalych warukach (dłużej po wyłączeiu podświetlaia moitora). Automatyczy zapis daych w przypadku rozładowaia akumulatora. Iteligeta ładowarka - rozładowywaie, szybkie ładowaie, podładowywaie. Pełi rówież fukcję stałego zasilacza. 3 godziy do pełego aładowaia Kotrola jakości Kalibracja NIST. Dostępe wersje iskrobezpiecze - Klasa I, Dział II dla Grup A,B,C i D. Charakterystyka pracy wersji iskrobezpieczej taka sama, jak w modelu stadardowym. Aalizator CSI 21302Q otrzymał zatwierdzeia do stosowaia w astępujących strefach: FM: Klasa I, Dział 2, Grupy A, B, C i D, Kod temperatury Ta = 50C, CLI, Strefa 2, IIC, Wyrób iezapalający, T CSA: Klasa I, Dział 2, Grupy A, B, C i D, Kod temperatury Ta = 50C Ex A IIC, Ta = 50C ATEX: CE EX II 3 G, Ex L IIC T Typy aaliz i praca w trybie ścieżki pomiarowej Specjaliści w dziedziie aalizy Iteraktywa kofiguracja rejestracji daych dla astępujących typów aaliz: wysoka częstotliwość, wysoka rozdzielczość, aaliza usterek łożysk/przekładi, iska częstotliwość, śledzeie prędkości obrotowej, sychroicze uśrediaie w czasie, testy uderzeiowe/bump test (w czasie pracy maszyy i a postoju), praca a wybiegu (rejestracja piku szczytowego oraz amplitudy/fazy), wykrywaie prędkości obrotowej (drgaia i laser), wykrywaie usterek wirika, faza cross-chael*, aaliza orbit*. Szybkość aalizy daych: Rozdzielczość 00 liii / spektrum 1000 Hz 0,1 s/średio Rozdzielczość 1600 liii / spektrum 1000 Hz 0,5 s/średio Fukcje aalizy: Miimaly poziom zakłóceń Poiżej 0,2 mikrowoltów a pierwiastek częstotliwości w zakresie częstotliwości 1000 Hz. PeakVue Wbudowaa z wybieralymi filtrami Demodulacja Wbudowaa z wybieralymi filtrami SST Wbudowae przetwarzaie iskich częstotliwości Dwukaałowe* W pełi sychroicze, kofigurowale iezależie, jedoczesa rejestracja dwóch kaałów, aaliza orbit z filtrowaiem. Stroa 9

10 Wrzesień 2011 r. Machiery Health Maagemet Cross-Chael* Zsychroizowaa faza cross-chael i koherecja (pełe widmo lub pojedycza częstotliwość) Aaliza dyamicza Ogóly poziom, widma, przebieg czasowy, 12 parametrów aalizy, tercje, charakterystyka A, faza, Bode/Nyquist Zakres sygałów: Automatyczy wybór zakresu utrzymuje optymaly zakres dyamiczy; 16-bitowy przetworik A/C o zakresie dyamiczym 96 db (powyżej 120 db w typowych zastosowaiach w razie sprzężeia z całkowaiem aalogowym). Zakres częstotliwości 70 zakresów od DC-10 Hz do DC-80 khz. Odpowiedź częstotliwościowa w iskich częstotliwościach DC a ie zasilaych wejściach zapewia liiową odpowiedź a DC w przypadku sygałów ie całkowaych. Rozdzielczość tercje, 100, 200, 00, 800, 1600, 3200, 600, liii. Fukcja True Zoom zapewia efektywą rozdzielczość do 300 tys. liii. Uśrediaie Normale, wykładicze, rejestracja wartości szczytowej, order trackig, sychroicze w czasie i uśrediaie biere Liczba średich 5000 w trybie ścieżki pomiarowej, w trybie pracy, ieograiczoa w trybie śledzeia/moitorowaia Całkowaie Brak, pojedycze, podwóje (aalogowe lub cyfrowe) Wyzwalacz Poziomu drgań, wstępy wyzwalacz, tachometr, wstępy tachometr Atyaliasig Filtry tłumiące wszystkie elemety aliasu do poziomu iższego iż dola wartość zakłóceń. Jedostki amplitudy Metrycze lub aglosaskie, przyspieszeie, prędkość, przemieszczeie lub programowale przez użytkowika Jedostki częstotliwości Hz, CPM (obroty/cykle a miutę), Rzędy Skalowaie Liiowe lub logarytmicze, osie X i Y Oka Haiga lub stałe Kursor Pojedyczy, harmoicze, ruchoma harmoicza, wstęgi bocze Pamięć 256 MB a dae (rozszerzala - stadardowe karty flash). Giazdo bezpieczej karty pamięci SD Wejście sygałowe Zasilae wejścia (zasilaia ICP 2 ma, +20 V) +/- 15 V Wejścia ie zasilae zakres +/- 2 V Impedacja wejściowa > 125 kohm Tach Wejście TTL, wbudowae dopasowywaie sygałów iych iż TTL, reguloway wyzwalacz Pseudo tach Geeruje impulsy tachometrycze dla ukrytych wałów Trzyosiowy Wewętrzy multiplekser do automatyczego sek wecjoowaia pomiarów trójosiowych Wyjście Komuikacja z komputerem przez port USB, Etheret, port szeregowy, pliki daych wysyłae pocztą elektroiczą Trasfer plików w module pamięci USB *dotyczy modeli dwukaałowych Specyfikacje wyważaia Tryb podstawowy: Prekofigurowae zadaia wyważaia w jedej lub w dwóch płaszczyzach Tryb pełego kalkulatora Tryb zaawasoway: Do płaszczyz Do 8 wejść czujikowych Do 6 różych prędkości Automatycze przeliczaie jedostek Automatycze dzieleie wagi Szacowaie ciężarka próbego Fukcje specjale: Uśrediaie wektorowe Elimiacja tła Alarmowaie podczas wyważaia Automatycze wykrywaie wtórych usterek maszy Graficzy iterfejs użytkowika Wskaźik stabilości daych Widok wektora iewyważeia w czasie rzeczywistym Wskazywaie miejsca umieszczeia ciężarka Stroa 10

11 Wrzesień 2011 r. Machiery Health Maagemet Specyfikacje osiowaia Tryb podstawowy: Automatyczy sweep (w tym także częściowe) Ręcze -puktowe Wykrywaie kulawej łapy Kompesacja rozszerzalości temperaturowej Przesuięcia maszyy w czasie rzeczywistym Programy do pomiarów sprzęgła z wkładką Rejestracja uwag i obserwacji Zapisywaie i wczytywaie zadań Tryb zaawasoway: Kotroler osiowaia QuickSpec Sweep w trybie ręczym Tryb podwójego przejścia (wały iesprzężoe) Osiowaie maszy w pioie Pomiar prostoliiowości Zaawasowae wykrywaie kulawej łapy Uśrediaie daych Niestadardowa kofiguracja maszyy Niestadardowe wartości toleracji Dodatkowe opcje prezetacji ruchu w czasie rzeczywistym Przesyłaie zadań do oprogramowaia CSI 8225 głowice laserowe Komuikacja: Stadardowo przewodowa Komuikacja bezprzewodowa Opcjoale łącze radiowe (jeśli dopuszczale) Fukcje specjale: Podwóje wbudowae ikliometry Dwuosiowe czujiki położeia Wewętrze przetwarzaie sygałów Dokładość lepsza iż 1 μ Stroa 11

12 Wrzesień 2011 r. Machiery Health Maagemet Numer części Opis Zastosowaie Drgaia Certyfikaty Zaawasow 2 Wyważa Podstawow 1 Ścieżka Aaliza Kaskada ae kaa FM CSA ATEX ie eosiowaie kaał osiowaie ły A2130D1 Zbieracz daych 1-kaałowy A2130D1Q A2130A1 A21301Q A2130A2 A21302Q A8130Z1 A8130Z2 A8130B1 Zbieracz daych 1-kaałowy z certyfikatem bezpieczeństwa Aalizator 1-kaałowy droga / aaliza / kaskada Aalizator 1-kaałowy z certyfikatem bezpieczeństwa droga / aaliza / kaskada Aalizator 2-kaałowy droga / aaliza / kaskada Aalizator 2-kaałowy z certyfikatem bezpieczeństwa droga / aaliza / kaskada Aalizator 1-kaałowy Pakiet aalizatora drgań Aalizator 2-kaałowy Pakiet aalizatora drgań 1-kaałowy zaawasoway pakiet wyważaia A8130EZ-IN Pakiet do podstawowego osiowaia laserowego / 8215 głowice laserowe kablowe A8130EZ Pakiet do podstawowego osiowaia laserowego / 8215 głowice laserowe radiowe A IN Zaawasoway pakiet do osiowaia laserowego / 8215 głowice laserowe kablowe A CU Zaawasoway pakiet do osiowaia laserowego / 8215 głowice laserowe radiowe A IN Zaawasoway pakiet do osiowaia laserowego / 8225 głowice laserowe kablowe A CU Zaawasoway pakiet do osiowaia laserowego / 8225 głowice laserowe radiowe Stroa 12

13 Wrzesień 2011 r. Machiery Health Maagemet Opis Numer części 1 Oprogramowaie wewętrze aalizatora: Obchód / aaliza / kaskada A2130S0 Obchód (ścieżka pomiarowa) A2150S1 Aplikacja do aalizy A2130S2 Aplikacja do aalizy Cross-Chael A2130S3 Aplikacja do zaawasowaej aalizy trasiet A2130S Aplikacja ODS/Modala A2130S5 Aplikacja do zaawasowaego wyważaia A2130S7 Aplikacja do podstawowego osiowaia laserowego A2130S8 Aplikacja do zaawasowaego osiowaia laserowego A2130S9 Opatetoway przez firmę Emerso trójosiowy czujik drgań z wbudowaym magesem Akcesoria stadardowe: Gumowa osłoa dla CSI 2130 D262 Kabel komuikacyjy USB A Kabel komuikacyjy Etheret MHM-6986 Pasek a rękę dla CSI szt. D2899 Nakładka a rękę dla CSI szt. D283 Pasek aramiey dla mierików drgań D2933 Twardy pokrowiec do przeoszeia D2892 Zasilacz 9310 Przewód zasilający Pakiet podstawowy do ochroy moitora - część r Akcesoria do pomiaru drgań: Akcelerometr Akcelerometr trójosiowy z wbudowaym magesem Mages Kabel 2-stykowy złącze MIL a BNC, iebieski, 1,2 metra Kabel 2-stykowy złącze MIL a BNC, czerwoy, 1,2 metra Zwijay kabel akcelerometru 2-stykowy a złącze Turck, 2,5m, przedłużoy Kabel dla akcelerometru trójosiowego Dwukaałowy adapter do akcelerometru. Złącze 25-stykowe a 2x BNC Podkładka motażowa dla akcelerometru trójosiowego A0760GP A063TX A A6121BL A6121RD D28 D2506 A06280A D2826 Pakiet akcesoriów do wyważaia: Multipleksor -kaałowy Zestaw do pomiaru prędkości obrotowej 1-20 k RPM w podczerwiei, zawierający A zasilacz fototachometru A03 - taśma odblaskowa (3 rolki) kabel fototachometru Twardy futerał A68 A00P1 D2786 Stroa 13

14 Wrzesień 2011 r. Machiery Health Maagemet Stadardowe akcesoria laserowe: Statywy do mocowaia () D2365 Iteligeta stacja do bardzo szybkiego ładowaia A8211 Taśma miericza A8AA10 Kabel do bezpośrediego przyłączaia A Śrubokręt 9951 Twardy futerał D292 Wsporiki do szybkiego mocowaia i łańcuchy (2) A8AA55 - tylko pakiet podstawowy Stadardowe wsporiki do mocowaia (2) B tylko pakiet zaawasowayy Stadardowe łańcuchy do mocowaia (2) B8210-CHN - tylko pakiet zaawasoway Sześciokąty śrubokręt - tylko pakiety zaawasowae Bloki przedłużeń (2) - tylko pakiety zaawasowae B8100-EXT2 Kabel trybu przekazywaia - tylko pakiety radiowe A8215C2-PM Adapter radiowy - tylko pakiety radiowe B8000RF Laserowy czujik prędkości CSI 30 Pakiety rozszerzeń: Pakiet rozszerzeń do wyważaia dla 2130 Pakiet do podstawowego osiowaia laserowego - głowice kablowe 10x10 mm Pakiet do podstawowego osiowaia laserowego - głowice radiowe 10x10 mm Pakiet do zaawasowaego osiowaia laserowego - głowice kablowe 10x10 mm Pakiet do zaawasowaego osiowaia laserowego - głowice radiowe 10x10 mm Pakiet do zaawasowaego osiowaia laserowego - głowice kablowe 20x20 mm Pakiet do zaawasowaego osiowaia laserowego - głowice radiowe 20x20 mm B1730P2 + A2130S3 A8730EZ-IN A8730EZ A IN A CU A IN A CU CSI 555 Lampa stroboskopowa Fototachometry, stroboskopy i czujiki prędkości: Pakiet laserowego czujika prędkości SpeedVue dla 2130 A030L3 Fototachometr 0B pracujący w podczerwiei dla 2130 A00B1 Fototachometr 0B pracujący w podczerwiei dla 2130 A00P1 z zewętrzym zasilaiem Pakiet skomputeryzowaych świateł stroboskopowych A dla 2130 Stroa 1

15 Wrzesień 2011 r. Machiery Health Maagemet Specjale czujiki drgań: Akcelerometr iskoczęstotliwościowy, złącze góre, 2 styki Akcelerometr wysokoczęstotliwościowy, złącze góre, 2 styki Akcelerometr wysokoczęstotliwościowy 60 khz, złącze góre, mocoway a podstawce Akcelerometr wysokoczęstotliwościowy 60 khz, złącze góre, mocoway a kleju epoksydowym Zestaw SST do pomiarów iskich częstotliwości Strojoy modalie młoteczek udarowy: Mały młotek modaly, 0,5kg Mały młotek modaly, 1,5kg Młotek modaly 6kg A0120LF A0220HF A0222H1 A0222H2 A0623SS A03701 A03703 A03712 Zaciski prądowe Adaptery: Dwukaałowy adapter apięcia 25-stykowy a BNC Dwukaałowy adapter akcelerometru (złącza Turck) -kaałowy multiplekser wejść akcelerometru dla 2130 A06290V A06280A A68 Zaciski prądowe: Zacisk a przewód prądu zmieego (od 1,0 do 600 A) Zacisk a przewód prądu zmieego (od 50 ma do 150 A) Zacisk a przewód prądu zmieego (od 0,05 ma do 1000 A) A31B A31C A31D Kable: Kabel prosty apięcia CSI 2130 do łączeia BNC D2859 z Turck, 1,2m Kabel tachometru CSI 2130, złącze 0B do D2861 iebieskiego Turck, 2 m Kabel tachometru CSI 2130, złącze BNC do D2862 iebieskiego Turck, 1,2m Kabel SpeedVue CSI 2130, złącze LEMO do Turck, 5m D Kabel SpeedVue CSI 2130, złącze LEMO do Turck, 2m D Kabel prosty akcelerometru/młotka CSI 2130 do D2973 łączeia BNC z Turck, 2m Kabel SpeedVue dla 2120A (6 stóp ) D Kabel przedłużający dla złącza akcelerometru Turck, 2m Kabel przedłużający dla złącza akcelerometru Turck, Kabel przedłużający dla złącza tachometru Turck, 2m Kabel przedłużający dla złącza tachometru Turck, 6m Stroa 15

16 Wrzesień 2011 r. Machiery Health Maagemet Akumulator: Akumulator dla A2130A2 Akumulator dla A21302Q D2777 D297 Pozostałe akcesoria: Składay stojak stołowy dla CSI 2130 A0130FS Samoprzylepe aklejki ochroe a moitor 9111 CSI 2130 (10 w opakowaiu) Pasek mocujący SpeedVue dla 2130 D2937 Podręczik użytkowika CSI (wersja papierowa język agielski) Uwaga: Opisy mają charakter wyłączie ilustracyjy. Numery pakietów i części mogą zostać zmieioe bez powiadomieia. Emerso Process Maagemet Asset Optimizatio Divisio 835 Iovatio Drive Koxville, Teessee T (865) F (865) ADRES POLSKIEJ SIEDZIBY: Emerso Process Maagemet Sp.z o.o. ul. Szturmowa 2A Warszawa 2011, Emerso Process Maagemet. Iformacje zawarte w iiejszej publikacji mają charakter wyłączie iformacyjy i mimo podjęcia wszelkich starań w celu zapewieia ich prawidłowości, ie mogą oe staowić podstawy dla roszczeń z tytułu poręczeń lub gwaracji udzieloych a piśmie lub domiemaych w odiesieiu do opisaych tu produktów lub usług bądź w odiesieiu do ich wykorzystaia lub możliwości zastosowaia. Sprzedaż odbywa się zgodie z dostępymi a żądaie ogólymi zasadami sprzedaży. Firma Emerso Process Maagemet zastrzega sobie prawo do modyfikowaia i ulepszaia kostrukcji lub specyfikacji swych wyrobów bez powiadomieia. Wszystkie prawa zastrzeżoe. Nazwy AMS, Machiery Health, PlatWeb i PeakVue są zakami jedej ze spółek ależących do grupy Emerso Process Maagemet. Zak graficzy (logo) Emerso jest zakiem hadlowym i zakiem serwisowym firmy Emerso Electric Compay. Wszystkie pozostałe zaki są własością ich odpowiedich właścicieli..
