1 Światłowodowa sieć dystrybucyjna województwa kujawsko-pomorskiego Antoni Zabłudowski Ciechocinek, r.

2 Aktualny stan sieci K-PSI Tuchola Grudziądz Sępólno Krajeńskie Świecie Sieć szkieletowa Chełmno Wąbrzeźno Jabłonowo Pomorskie 1. światłowód do powiatu; 2. transportowy system optyczny; 3. usługowa warstwa IP MPLS; 4. protekcja w pierścieniach. Nakło nad Notecią śnin Bydgoszcz Mogilno Inowrocław Toruń Aleksandrów Kujawski Radziejów Golub Dobrzyń Ciechocinek Lipno Włocławek Brodnica Rypin

usługowa warstwa IP MPLS; 4. protekcja w pierścieniach.

3 Aktualny stan sieci K-PSI Sieć dostępowa łącza radiowe pomiędzy powiatem a gminą. Sępólno Krajeńskie Tuchola Świecie Bydgoszcz Chełmno Grudziądz Wąbrzeźno Jabłonowo Pomorskie Brodnica Nakło nad Notecią Toruń Golub Dobrzyń Rypin Słabość sieci dostępowej przepustowość łączy radiowych wynosi od 5 do 25 Mb/s. Oznacza to, Ŝe dla 1 Mb/s do uŝytkownika moŝna podłączyć od 100 do 500 uŝytkowników. śnin Mogilno Inowrocław Aleksandrów Kujawski Radziejów Ciechocinek Lipno Włocławek

Notecią Toruń Golub Dobrzyń Rypin Słabość sieci dostępowej przepustowość łączy radiowych wynosi od 5 do 25 Mb/s.

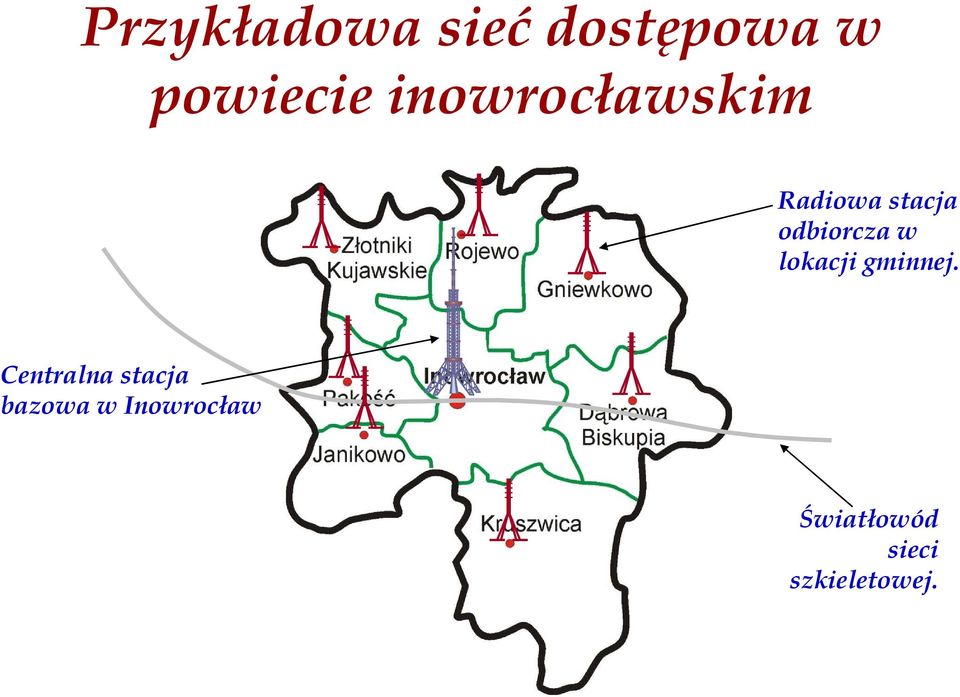

4 Przykładowa sieć dostępowa w powiecie inowrocławskim Radiowa stacja odbiorcza w lokacji gminnej. Centralna stacja bazowa w Inowrocławiu. Światłowód sieci szkieletowej.

5 Prawo Nielsena dla warstwy dostępowej b/s kb/s Mb/s

000 1 000 100 10 1983 1988 1993 1998 2003

6 Oczekiwania uŝytkowników sieci IP warstwa dostępowa Zgodnie z prawem Nielsena, w roku 2012 oczekiwania uŝytkowników Internetu w Polsce, dotyczące przepustowości łączy dostępowych osiągną poziom 100 Mb/s. Jedyną technologią zapewniającą obecnie łącza dostępowe o przepustowości 100 Mb/s jest technologia światłowodowa FITL (Fiber In The Loop). Jest to technologia przyszłościowa pozwalająca na zakończenia typu: FTTH, FTTB, FTTC). Dla światłowodowych sieci dostępowych niezbędne jest zbudowanie dystrybucyjnych sieci światłowodowych przedostatniej mili. Źródło: Study to Assess Broadband Bandwidth Usage and Key Trends in Europe, February 2008 Ventura Team LLP.

Jedyną technologią zapewniającą obecnie łącza dostępowe o przepustowości 100 Mb/s jest technologia światłowodowa FITL (Fiber In The Loop).

7 Ruch w szkieletowej sieci IP Firma Cisco prognozuje, Ŝe w roku 2012 roczny wolumen ruchu w światowej sieci IP wynosić będzie bajtów, co daje średnio na miesiąc bajtów transferowanych w sieci na miesiąc. Przewiduje się, Ŝe w latach 2007 do 2012 sumaryczny ruch IP będzie się zwiększał średniorocznie o 46%, co powoduje jego dwukrotny wzrost, w ciągu dwóch lata. W roku 2007 roczny przyrost wolumenu ruchu wyniósł 55%. W roku 2008 szacuje się przyrost wolumenu ruchu o 63%. DuŜy wolumen ruchu w sieci IP jest wywołany transferem przekazu video wysokiej jakości (High Definition TV oraz video). Ruch typu Peer-to-Peer (P2P) wynosi obecnie bajtów, (dane jakie mieści 500 milionów płyt DVD). Źródło: IP Traffic, Forecast and Methodology , Raport Cisco, 16 June 2008.

W roku 2007 roczny przyrost wolumenu ruchu wyniósł 55%. W roku 2008 szacuje się przyrost wolumenu ruchu o 63%.

8 Ruch w szkieletowej sieci IP CAGR Central - Eastern Europe 0,116 0,172 0,264 0,414 0,656 0,983 1,307 50% 1,4 1,2 1 0,8 0,6 0,4 0, Central Eastern Europe

9 Wpływ ruchu w sieci szkieletowej na łącza dostępowe Dzieląc miesięczny ruch transferowany w sieci przez liczbę uŝytkowników Internetu w naszej strefie (około 20 milionów) moŝna oszacować średni miesięczny ruch na uŝytkownika, który wynosi bajtów, czyli dziennie bajtów. JeŜeli transfer informacji zajmuje uŝytkownikowi 10% czasu na dobę, to aby zapewnić taki transfer uŝytkownik powinien mieć łącze o przepustowości nie mniejszej niŝ 16 Mb/s. JeŜeli w gminie mamy 1000 uŝytkowników, to z gminy naleŝy dysponować łączem do routera rdzeniowego o przepustowości nie mniejszej niŝ 800 Mb/s.

JeŜeli transfer informacji zajmuje uŝytkownikowi 10% czasu na dobę, to aby zapewnić taki transfer uŝytkownik powinien mieć łącze o przepustowości nie

10 Wnioski dotyczące warstwy dostępowej sieci K-PSI Wykorzystywana w sieci K-PSI technologia radiowa technologia radiowa spełniać będzie oczekiwania uŝytkowników przez następne 4 5 lat, jednak moŝe w przyszłości stanowić barierę dla dalszego rozwoju usług niezbędnych dla budowy Społeczeństwa Informacyjnego naszego Regionu. Dla harmonijnego oraz długotrwałego rozwoju Społeczeństwa Informacyjnego w Regionie Kujawsko-Pomorskim niezbędna jest zmiana technologii komunikacyjnej na poziomie warstwy dystrybucyjnej sieci K-PSI. Wzorem róŝnych regionów europejskich ewolucyjna zmiana technologii warstwy dystrybucyjnej, polega na przejściu z technologii radiowej na technologię optyczną. Technologia optyczna jest obecnie jedyną technologią, która zapewnia praktycznie nieograniczony transfer danych.

Dla harmonijnego oraz długotrwałego rozwoju Społeczeństwa Informacyjnego w Regionie Kujawsko-Pomorskim niezbędna jest zmiana technologii komunikacyjnej na poziomie warstwy dystrybucyjnej sieci K-PSI.

11 Wnioski dotyczące warstwy dostępowej sieci K-PSI W województwie kujawsko-pomorskim konieczna jest budowa światłowodowej sieci dostępowej (dystrybucyjnej) pomiędzy powiatem a gminami. Do tego celu proponuje się wykorzystać sprzyjającą okazję jaką jest modernizacja dróg wojewódzkich. Dla modernizowanych dróg wojewódzkich zbudować infrastrukturę monitorowania ruchu na drogach i sterowania ruchem.

Do tego celu proponuje się wykorzystać sprzyjającą okazję jaką jest modernizacja dróg wojewódzkich.

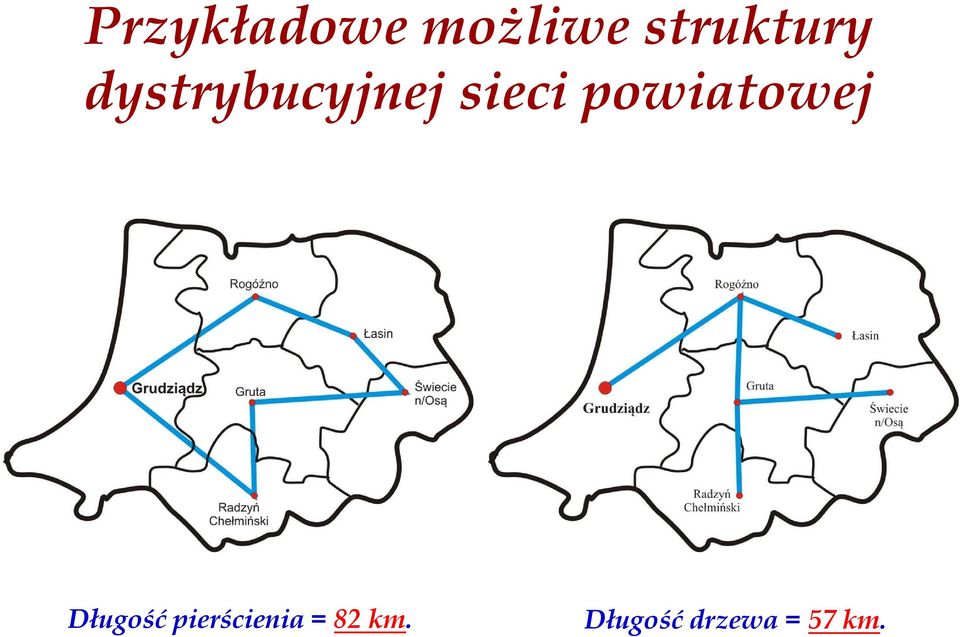

12 Przykładowe moŝliwe struktury dystrybucyjnej sieci powiatowej Długość pierścienia = 82 km. Długość drzewa = 57 km.

13 Pierścieniowe sieci powiatowe Sumaryczna długość: 1809 km.

14 Drzewiaste sieci powiatowe Sumaryczna długość: 1327 km.

15 Optymalna jednopierścieniowa struktura szkieletowa Sumaryczna długość szkieletu: 630 km.

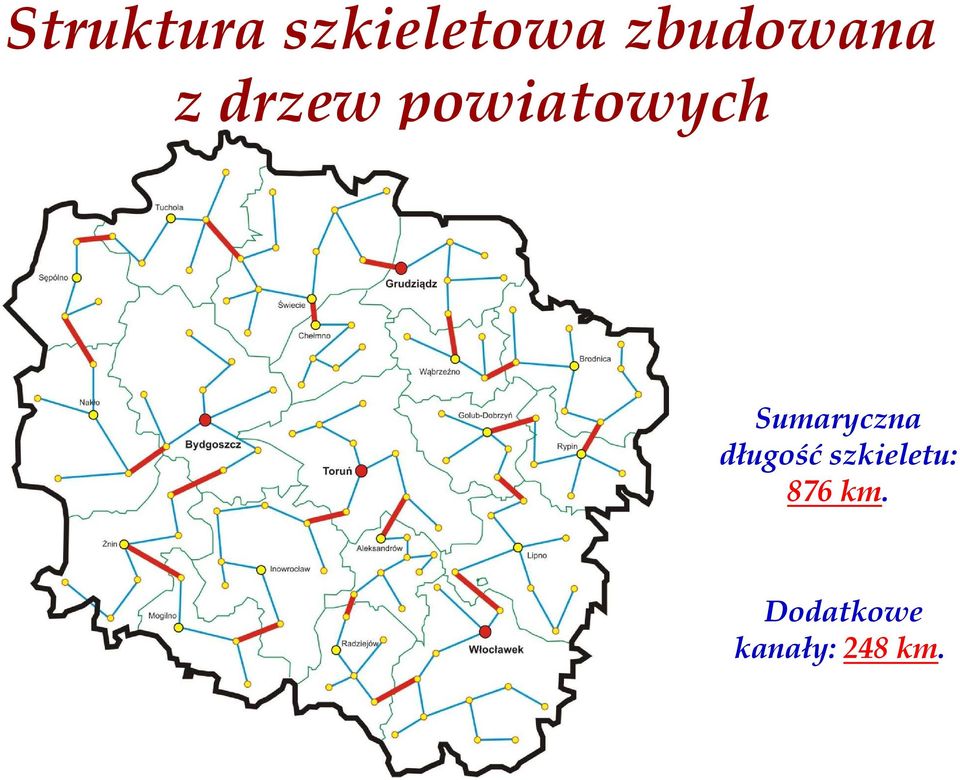

16 Struktura szkieletowa zbudowana z drzew powiatowych Sumaryczna długość szkieletu: 876 km. Dodatkowe kanały: 248 km.

17 Trasy dróg modernizowanych w woj. kuj-pom. w latach Sumaryczna długość modernizowanych dróg: 720 km.

18 Docelowa sieć światłowodowa w woj. kujawsko-pomorskim Cała sieć wymaga dobudowania 1121 km światłowodów. Dystrybucja: 729 km.

19 Trójpierścieniowy szkielet woj. kujawsko-pomorskiego Szkielet wymaga dobudowania 392 km światłowodów.

20 Szacunkowe koszty budowy dostępowej sieci światłowodowej Szacunkowa długość kabli światłowodowych Koszt projektu 1 km kabla światłowodowego Koszt budowy 1 km kabla światłowodowego Sumaryczny koszt sieci z wykorzystaniem dróg km; zł; zł; zł.

światłowodowego Koszt budowy 1 km kabla światłowodowego Sumaryczny

21 Wnioski w zakresie budowy sieci światłowodowej woj. kuj.-pom. 1. Dla oferowania usług szerokopasmowych w sieci województwa kujawsko-pomorskiego istnieje konieczność rozbudowy jej warstwy dostępowej. 2. Aby sprostać wymaganiom uŝytkowników sieć dostępowa powinna być zbudowana jako sieć światłowodowa. 3. Światłowodowa sieć dostępowa powinna zapewniać odtworzenie obecnych pierścieni IRU sieci K-PSI. 4. Zaproponowane rozwiązania pozwolą na szybki rozwój infrastruktury internetowej.
