1 Opis przedmiotu zamówienia wraz z wymaganymi uzgodnieniami. Załącznik nr 2 opracow anie zam iennej dokum entacji budow lano - w ykonaw czej wraz z częścią kosztorysową dla - przebudowy kotłowni, budowy węzła cieplnego z włączeniem do istniejącej sieci cieplnej budynku kucłini - stołówki dla 2000 żywionych w kompleksie wojskowym w Bemowie Piskim dla potrzeb 24 Wojskowego Oddziału Gospodarczego w Giżycku. I. W ramacli usługi należy wykonać: - zamienną dokumentację projektowo - kosztorysową w stadium budowlano - wykonawczym. II. Dokumentację należy uzgodnić z: - komendantem 24 WOG w Giżycku, - dowódcą Jednostki Wojskowej 2098 w Bemowie Piskim, - szefem Regionu Wsparcia Teleinformatycznego w Olsztynie, - dostawcą ciepła ZEC Biała Piska, - specjalistą ds. ergonomii i bhp, - rzeczoznawcą ppoż. z powiadomieniem Delegatury Wojskowej Ochrony Przeciwpożarowej w Olsztynie, - inwestorem - RZI Olsztyn na posiedzeniu KOPI, - oraz pozyskać uzgodnienia wynikające z decyzji o warunkach lokalizacji inwestycji celu publicznego. III. Dokumentacja techniczna musi zawierać n/w opracowania: 1. Aktualizację mapy sytuacyjno-wysokościowej terenu dla potrzeb projektowych. 2. Projekt zagospodarowania terenu wraz z uzgodnieniami wymienionymi w pkt. II - (5 egz.) dla terenu zamkniętego - ZASTRZEŻONE 3. Specyfikację techniczną wykonania i odbioru robót - (2 egz.). 4. Inwentaryzację stanu istniejącego budynku, przyłączy i sieci w obrębie realizowanego zadania z wykorzystaniem do celów projektowych - ( 5 egz.). 5. Projekt inwentaryzacji zieleni i gospodarki drzewostanem w obrębie planowanej inwestycji(w razie potrzeb) - (6 egz.). 6. W ytyczne do opracowania instrukcji obsługi kotłowni i węzła cieplnego. 7. Wytyczne do opracowania instrukcji bezpieczeństwa pożarowego kotłowni i węzła cieplnego. 8. Informację dotyczącą bezpieczeństwa i ochrony zdrowia ze względu na specyfikę wykonywanego obiektu budowlanego, która stanowić będzie podstawę do sporządzenia planu bezpieczeństwa i ochrony zdrowia - (5 egz.).

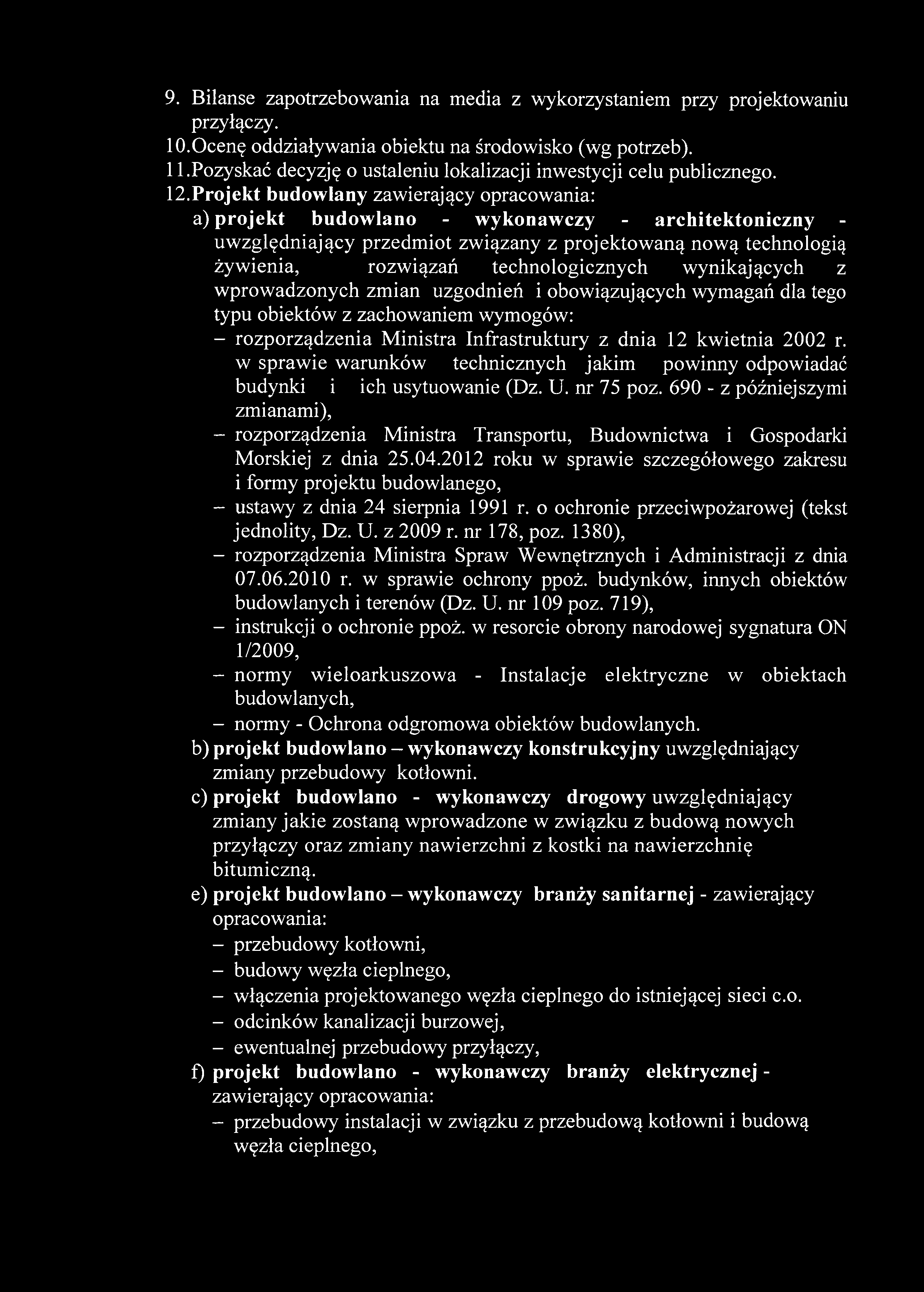

2 9. Bilanse zapotrzebowania na media z wykorzystaniem przy projektowaniu przyłączy. 10.Ocenę oddziaływania obiektu na środowisko (wg potrzeb). 11.Pozyskać decyzję o ustaleniu lokalizacji inwestycji celu publicznego. 12.Projekt budowlany zawierający opracowania: a) projekt budowlano - wykonawczy - architektoniczny - uwzględniający przedmiot związany z projektowaną nową technologią żywienia, rozwiązań technologicznych wynikających z wprowadzonych zmian uzgodnień i obowiązujących wymagań dla tego typu obiektów z zachowaniem wymogów: - rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 poz z późniejszymi zmianami), - rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia roku w sprawie szczegółowego zakresu i formy projektu budowlanego, - ustawy z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (tekst jednolity, Dz. U. z 2009 r. nr 178, poz. 1380), - rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony ppoż. budynków, innych obiektów budowlanych i terenów (Dz. U. nr 109 poz. 719), - instrukcji o ochronie ppoż. w resorcie obrony narodowej sygnatura ON 1/2009, - normy wieloarkuszowa - Instalacje elektryczne w obiektach budowlanych, - normy - Ochrona odgromowa obiektów budowlanych. b) projekt budowlano - wykonawczy konstrukcyjny uwzględniający zmiany przebudowy kotłowni. c) projekt budowlano - wykonawczy drogowy uwzględniający zmiany jakie zostaną wprowadzone w związku z budową nowych przyłączy oraz zmiany nawierzchni z kostki na nawierzchnię bitumiczną. e) projekt budowlano - wykonawczy branży sanitarnej - zawierający opracowania: - przebudowy kotłowni, - budowy węzła cieplnego, - włączenia projektowanego węzła cieplnego do istniejącej sieci c.o. - odcinków kanalizacji burzowej, - ewentualnej przebudowy przyłączy, f) projekt budowlano - wykonawczy branży elektrycznej - zawierający opracowania: - przebudowy instalacji w związku z przebudową kotłowni i budową węzła cieplnego.

3 g) przedmiary - (2 egz.) - na bazie KNR ( zalecane w kolejności: M inistra Gospodarki Przestrzennej i Budownictwa, Wacetob, KNNR i inne opracowania) opracowany dla pełnego zakresu robót - dodatkowo na płytach CD w aktualnych wersjach programu kosztorysowego Norma Pro", h) kosztorys inwestorski szczegółowy - ( 2 egz.) - opracowany wg rozporządzenia M inistra Infrastruktury z dnia r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (poz. 1389, Dz. U. nr 130) z uwzględnieniem Rozporządzenia Rady Ministrów z dnia 23 grudnia 2003 r. w sprawie sposobu obliczania wartości zamówienia publicznego - dodatkowo na płytach CD w programie kosztorysowym Norma Pro" w formacie ATH. i) ZKZ wg przedstawionego wzoru stanowiącego załącznik do SIWZ. 11. Niezależnie od podanego zakresu prac, przy projektowaniu należy uwzględnić wymagania zawarte w obowiązujących przepisach i normach dla tego typu obiektów. 12. Projekt winien odpowiadać wymogom określonym w rozporządzeniu Ministra T ra n sp o rtu, B u d o w n ictw a i G o sp o d ark i M o rsk iej z d n ia r. w sp raw ie szczegóło w eg o zakresu i formy projektu budowlanego oraz w Środowiskowych zasadach wycen prac projektowych " i rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego. 13. Dokumentację oprócz wersji papierowej należy dostarczyć w wersji elektronicznej edytowalnej na nośniku elektronicznym w formacie pdf 14. Część opisową projektu oraz specyfikację techniczną wykonania i odbioru robót nagrać na nośnik elektroniczny w programie Word. 15. Projekt budowlany należy dostarczyć w 5 egz., a projekt wykonawczy w 3 egz. 16. Opracowana dokumentacja - projekt zagospodarowania terenu - winna być opatrzona klauzulą ZASTRZEŻONE 17. W pozycjach przedmiarowych rozbiórek i demontaży należy bezwzględnie wstawić ilości przewidywanego do uzyskania z rozbiórek i demontaży złomu w kg z rozbiciem na złom stalowy, żeliwny i kolorowy oraz uzyskanego drewna w m^. IV. W trakcie realizacji zamówienia zobowiązuje się wykonawcę do zorganizowania narady koordynacyjnej dotyczącej omówienia przyjętych rozwiązań: - do dokumentacji budowlanej w terminie 4 tygodnie od zawarcia umowy V. Na etapie przygotowywania oferty przetargowej w przypadku zaistnienia konieczności dokonania wizji lokalnej terenu stanowiącego zakres opracowania, termin i warunki jej przeprowadzenia należy ustalić z kierownikiem robót sanitarnych Panem Michałem BAKIERSKIM - teł. kom ^

4 VI. Zakres opracowania obejmuje: 1. Lokalizacja, nazwa użytkownika: - Kompleks wojskowy w Bemowi Piskim dla potrzeb 24 Wojskowego Oddziału Gospodarczego w Giżycku 2. Zakres rzeczowy: W ramach opracowywania zamiennej dokumentacji należy przewidzieć wykonanie; - zmian konstrukcyjnych i architektonicznych w miejscu projektowanej przebudowy kotłowni i budowy węzła cieplnego, - przebudowy zaprojektowanej kotłowni na kotłownię do wykorzystania dla celów technologii kuchni - para technologiczna, - budowy węzła cieplnego w miejscu przewidzianym dla kotłowni dla celów C.O., c.w.u. i technologii dla wentylacji, - włączenia projektowanego węzła cieplnego do istniejącej sieci cieplnej wraz z ewentualną jej przebudową, - przebudowy instalacji elektrycznej i sterowniczej w związku z przebudową kotłowni i budową węzła cieplnego, - włączenia zaprojektowanych w budynku kuchni - stołówki instalacji cieplnych i wentylacyjnych do projektowanej kotłowni i węzła cieplnego, - odwodnienia zrębnicy istniejącego podziemnego zbiornika paliwowego wraz z zaprojektowaniem separatora substancji ropopochodnych i włączeniem do istniejącej kanalizacji deszczowej o długości około 10 m, - 5 odcinków kanalizacji deszczowej do podłączenia istniejących rur spustowych z dachu budynku stołówki o długości około 50 m, - elektronicznego układu pomiarowego dla istniejącego zbiornika paliwa, - zmiany nawierzchni dróg w obrębie przebudowywanego budynku z kostki betonowej na bitumiczną z wyłączeniem parkingu o powierzchni około 200 m^, - naprawa istniejących dróg o nawierzchni bitumicznej w obrębie budowanego budynku o powierzchni około 200 m^, - uzyskania warunków od dostawcy ciepła włączenia się do sieci cieplnej. 3. Przy opracowaniu dokumentacji należy: - uwzględnić, że Zamawiający posiada potwierdzenie Dostawcy ciepła do kompleksu o zabezpieczeniu niezbędnej mocy dla celów c.o., c.w.u. i tecłmologii dla wentylacji wynoszącej 670 kw, - przewidzieć przy przebudowie kotłowni, że kotłownia dla celów technologii kuchni - para, posiada moc wynosząca 920 kw, - uwzględnić, że Zamawiający posiada dokumentację budowlaną na budowę kotłowni lokalnej w budynku kuchni stołówki, która może zostać udostępniona przy realizacji zamówienia, 4Charakterystyka obiektu wraz z parametrami technicznymi: Obecnie obiekt jest w realizacji. ^

5 ^ ' 7 (3^ o '2^oć^r^ ^ ZAKŁAD ENERGETYKI CIEPLNEJ Spółka z Biała Piska, ul. Targowa 1 tel. fax /087/ , e-maii zecbp@interia.pl NIP , REGON Biała Piska, r. L.dz. 302/2016 R S J O ;-- O v y y ZAR2AD iilrnaotruktu^ty vig;a vvp.yn,,o:::;n::mi... Z a ł V>ff*./Str..Js, Rejonowy Zarząd Infrastruktury w Olsztynie ul. Saperska 1, Olsztyn Zakład Energetyki Cieplnej Sp. z o.o. w Białej Piskiej w odpowiedzi na pismo nr 2585/16 z dnia r. informuje, że kotłownia v/ Bemowie Piskim dla nowo wybudowanej kuclini - stołówki w pełni zabezpieczy ciepło i c.w.u. dla mocy zamówionej 670 kw. Nie przewidujemy dostarczania pary technologicznej w związku, że nowo projektowana kotłownia na biomasę nie będzie wytwarzała pary. Włączenie budynku do sieci c.o. musi przewidzieć projektant wewnętrznej instalacji c.o., gdyż rozgraniczenie własności sieci jest na granicy jednostki w Bemowie Piskim. Całość sieci c.o. w granicacli działki jest własnością jednostki wojskowej.
