1 15. Naświetlacze Estetyka terenów zewnętrznych obiektów, ulic, terenów sportowo rekreacyjnych, a nawet placów przemysłowych i użytkowych, takich jak parkingi, składy materiałów nabiera coraz większego znaczenia. Atrakcyjny wygląd zewnętrzny siedziby firmy i najbliższego otoczenia to istotny element korzystnego jej wizerunku. Rola właściwego oświetlenia gra tu nie małą rolę i jest niekiedy bardzo istotna. Odpowiednie oświetlenie może zdecydowanie zwiększyć atrakcyjność danego miejsca, budynku. Iluminacja za pomocą światła sztucznego po zachodzie słońca daje ogromne możliwości w kreowaniu obrazu danego obiektu. To wtedy można ukazać piękno architektury budynku, stworzyć warunki Iluminacja za pomocą światła sztucznego po zachodzie słońca daje ogromne możliwości w kreowaniu obrazu danego obiektu. do organizowania różnego rodzaju rozrywek kulturalnych na świeżym powietrzu, imprez sportowych, itp., w godzinach popołudniowych i wieczorowych, kiedy potencjalni widzowie mają zdecydowanie więcej czasu. Do tego celu najczęściej używa się opraw oświetleniowych o potocznej nazwie Naświetlacze. Oprawy te są tak konstruowane, by mogły sprostać coraz to większym wymaganiom projektantów oświetlenia i architektom, którzy wykorzystują je w najrozmaitszy sposób. Szeroka gama prezentowanych typów opraw, stosowanych źródeł światła, charakterystyk rozsyłu strumienia świetlnego, systemów mocowania, pozwala sądzić, iż zaspokoi gusta nawet najwybredniejszego projektanta czy architekta, dając tym samym nam wszystkim radość z podziwiania piękna architektury naszych miast. katalog 2007/2008 I 15.1

2 Projection lanterns The aesthetic qualities of outdoor spaces such as buildings, streets, sports grounds and even such industrial and functional places as car parks and storehouses are becoming more and more important. The attractive external look of a company head office building together with its surroundings play a significant role in creating a positive image of the company. Appropriate lighting is a vital element which can render a given building or place much more attractive. Illuminating a given place Illuminating a given place after the sunset with artificial light offers wide range of possibilities of creating its image. 15. SPARTA SPARTA Seria nowatorskich projektorów typu floodlight, opracowanych by przyspieszyć i ułatwić montaż oraz konserwację. Dzięki systemowi zamykania szyby przy użyciu trzech klamer z wytłaczanego aluminium, projektor można całkowicie otworzyć bez użycia narzędzi. Obudowa wykonana z ciśnieniowego odlewu aluminium, wspornik stalowy. Wszystkie elementy malowane na kolor szary, przy użyciu farby proszkowej poliestrowej. Zewnętrzne nakrętki i śruby ze stali INOX. Zawiasy z szarego tworzywa sztucznego zabezpieczające szybę przed wypadnięciem. Szkło hartowane o grubości 5mm, odporne na uderzenia i zmiany temperatury, pokryte nadrukiem w kolorze białym. Odbłyśnik wykonany z aluminium o wysokiej czystości. Oprawy wyposażona w podziałkę do precyzyjnego ustawiania kierunku światła. A series of innovative floodlight luminaires designed to shorten the time needed for installation and maintenance as well as to facilitate these activities. Thanks to the system of closing the glass with the use of three clamps made of embossed aluminium the projection lantern could be opened fully without using any tools. The casing is made of pressure aluminium casting and the bracket is made of steel. All the components are covered with grey polyester powder paint. The outer nuts and screws are made of INOX steel. Grey plastic hinges protect the glass against falling out. 5 mm thick glass is resistant to changes in temperature and shock-resistant and it is painted white. The reflecting element is made of high purity aluminium. The luminaire is equipped with a special scale to accurately adjust the direction of light. after the sunset with artificial light offers wide range of possibilities of creating its image. The architectural beauty of the building can be highlighted and excellent conditions for organising different types of open-air distractions, cultural and sport events in the evening, when prospective spectators have more free time, can be created. Luminaires most often used to obtain this effect are popularly called Projection Lanterns. The luminaires are designed to satisfy growing demands of light designers and architects, who use them in a number of ways. The wide range of luminaires, light sources, light distribution types and installation systems offered will ensure the satisfaction of the most demanding customers and architects. As a result we can take great pleasure in admiring the architecture of our cities. CH Factrory - Warszawa 15.2 I katalog 2007/2008 katalog 2007/2008 I 15.3

3 SPARTA 3 SPARTA 2 Sparta 3 Sparta 2 Obudowa wykonana z ciśnieniowego odlewu aluminiowego, ramię wspornika ze stali. Całość malowana na kolor szary, metalizowany, przy użyciu proszkowej farby poliestrowej. Oprawa wyposażona w odporne na zmiany temperatury i uderzenie szkło hartowane o grubości 5mm oraz w odbłyśnik wykonany z młotkowanego aluminium. Układ zapłonowy wewnątrz oprawy. Zastosowanie: dziedzińce, kościoły, witryny sklepowe, obiekty sportowe, tereny przemysłowe. Źródło światła: lampa wyładowcza metalohalogenkowa z trzonkiem Rx7s. Obudowa wykonana z ciśnieniowego odlewu aluminiowego, ramię wspornika ze stali. Całość malowana na kolor szary, metalizowany, przy użyciu proszkowej farby poliestrowej. Oprawa wyposażona w odporne na zmiany temperatury i uderzenie szkło hartowane o grubości 5mm oraz w odbłyśnik wykonany w części środkowej z młotkowanego aluminium oraz ze zwierciadlanego anodyzowanego aluminium w częściach bocznych. Układ zapłonowy wewnątrz oprawy. Zastosowanie: dziedzińce, kościoły, obiekty sportowe, tereny przemysłowe. Źródło światła: lampa wysokoprężna sodowa lub metalohalogenkowa. SP3 70 I65 SY A 70W HIT-DE Rx7s 4,50 0, SP3 150 I65 SY A 150W HIT-DE Rx7s 5,40 0, A SP3 70 I65 AS A 70W HIT-DE Rx7s 4,50 0, SP3 150 I65 AS A 150W HIT-DE Rx7s 5,40 0, The casing is made of pressure aluminium casting and the bracket arm is made of steel. The entire casing is covered with metallic grey polyester powder paint. The luminaire is equipped with 5 mm thick glass resistant to changes of temperature and shock-resistant and with a reflecting element made of shot-peened aluminium. The ignition system is inside the luminaire. Range of applications: courtyards, churches, shop windows, sporting facilities, industrial spaces. Light sources: a metal halide discharge lamp with Rx7s base. The casing is made of pressure aluminium casting and the bracket arm is made of steel. The entire casing is covered with metallic grey polyester powder paint. The luminaire is equipped with 5 mm thick tempered glass resistant to changes in temperature and shock-resistant as well as with a reflecting element whose centre is made of shot-peened aluminium and sides are made of anodized aluminium. The ignition system is inside the luminaire. Range of applications: courtyards, churches, sporting facilities, industrial spaces. Light sources: a high pressure sodium lamp or a metal halide lamp. SP2 150 I65 SY A 150W HI-T E40 8,20 0, SP2 250 I65 SY A 250W HI-T E40 9,40 0, SP2 400 I65 SY A 400W HI-T E40 10,80 0, A SP2 150 I65 AS A 150W HI-T E40 8,20 0, SP2 250 I65 AS A 250W HI-T E40 9,40 0, SP2 400 I65 AS A 400W HI-T E40 10,80 0, Typ A B h A1 R L1 L2 Type (mm) (mm) (mm) (mm) (mm) (mm) (mm) 70W W Typ A B h A1 B1 R1 R2 R3 L Type (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) 150W W W I katalog 2007/2008 katalog 2007/2008 I 15.5

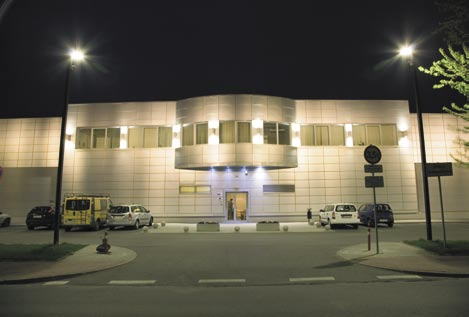

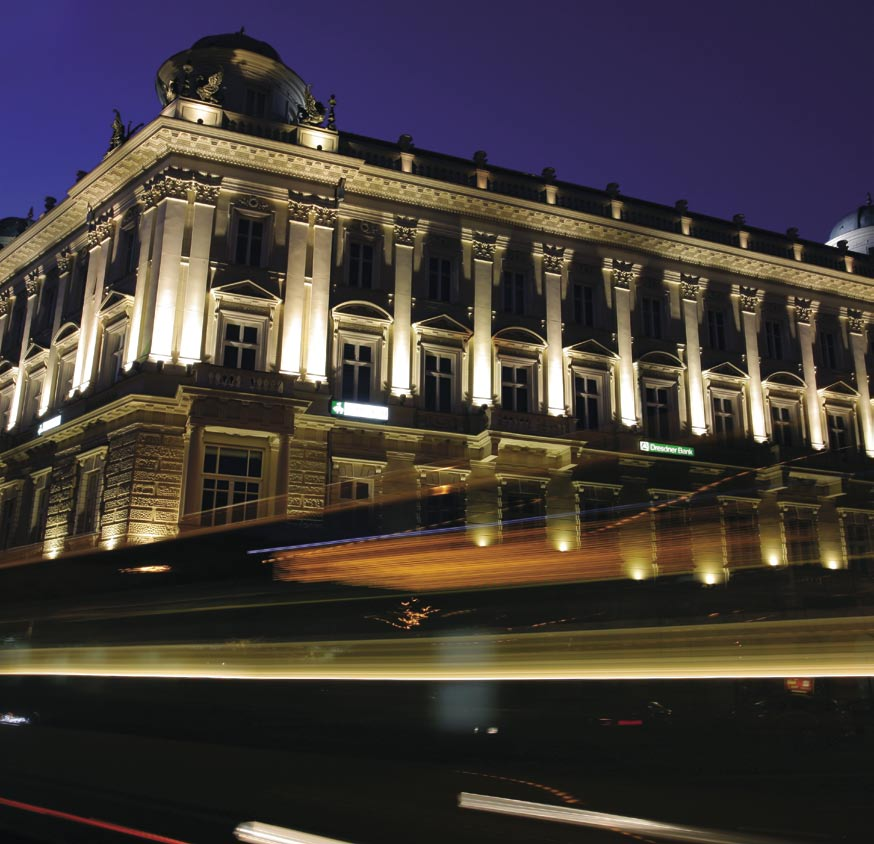

4 CH Factrory - Warszawa Budynek przy Pl. Trzech Krzyży - Warszawa 15.4 I katalog 2007/2008 katalog 2007/2008 I 15.5

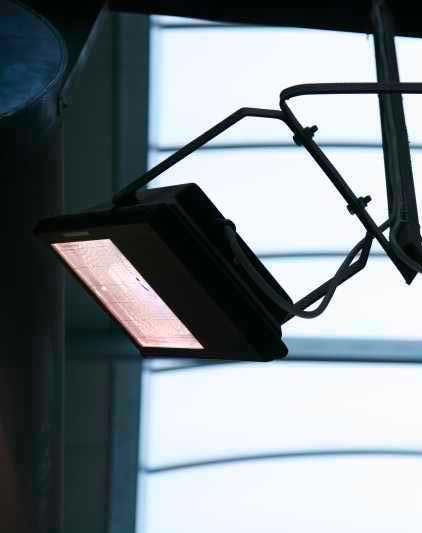

5 SPARTA 1000 Sparta 1000 SP 1000W I65 SY A 1000W HI-T E40 14,50 0, A SP 1000W I65 AS A 1000W HI-T E40 14,50 0, Nowatorski projektor typu floodlight, opracowany by przyspieszyć i ułatwić montaż oraz konserwację. Dzięki systemowi zamykania szyby przy użyciu pięciu klamer z wytłaczanego aluminium, pokrytego tlenkiem srebra, projektor można całkowicie otworzyć bez użycia narzędzi. Kształt i konstrukcja techniczna oprawy pozwala na wymianę źródła światła z przodu i z boku. Obudowa wykonana z ciśnieniowego odlewu aluminium, wspornik stalowy. Wszystkie elementy malowane na kolor szary, metalizowany przy użyciu farby proszkowej poliestrowej. Zawiasy z szarego tworzywa sztucznego zabezpieczające szybę przed wypadnięciem. Szkło hartowane o grubości 5mm, odporne na uderzenia i zmiany temperatury, pokryte nadrukiem w kolorze białym. Odbłyśnik wykonany z aluminium o wysokiej czystości z powierzchnią młotkowaną. Uszczelki silikonowe. Oprawa wyposażona w podziałkę do precyzyjnego ustawiania kierunku światła. Typ A B h A1 B1 B2 h1 R1 R2 R3 L Type (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) 1000w It is a series of innovative luminaires of the floodlight type designed to shorten the time needed for installation and maintenance as well as facilitate them. Thanks to the system of closing the glass with the use of three brackets made of embossed aluminium covered with silver oxide the floodlight could be fully open without using any tools. The shape and structure of the luminaire makes it possible to change the light source at the front. The casing is made of pressure aluminium casting and the bracket is made of steel. All the components are covered with metallic grey polyester powder paint. Grey plastic hinges protect the glass against falling out. 5 mm thick glass is resistant to changes of temperature and shock-resistant and it is painted white. The reflecting element is made of high purity shot peened aluminium. The luminaire contains silicone gaskets and is equipped with a special scale to accurately position the direction of light. Fabryka Okien Rationel - Tczew 15.6 I katalog 2007/2008 katalog 2007/2008 I 15.7
