Przykłady wybranych fragmentów prac egzaminacyjnych z komentarzami Technik mechanik lotniczy 314[05]

Transkrypt

1 Przykłady wybranych fragmentów prac egzaminacyjnych z komentarzami Technik mechanik lotniczy 314[05] 1

2 2

3 3

4 4

5 5

6 6

7 7

8 8

9 9

10 10

11 11

12 2. Ocenie podlegały następujące elementy pracy egzaminacyjnej: I. Tytuł pracy egzaminacyjnej II. III. IV. Założenia do opracowania projektu realizacji i wykonania określonych prac Schemat blokowo decyzyjny procedury obsługi amortyzatorów Opis czynności uwzględnionych na schemacie blokowo decyzyjnym V. Wykaz narzędzi obsługowych, urządzeń diagnostycznych oraz materiałów do przeprowadzenia obsługi VI. VII. VIII. Opis warunków wykonania czynności obsługowych Dokumentacja z wykonania określonych prac obsługowych Praca egzaminacyjna jako całość. 3. Komentarz do rozwiązań zdających Ad. I Tytuł pracy egzaminacyjnej Zdecydowana większość zdających poprawnie zatytułowała pracę egzaminacyjną. W większości prac tytuł był adekwatny do zakresu opracowania i spełniał wszystkie wymagania zapisane w schemacie oceniania. Przykład tytułu pracy, który najpełniej wyraża zakres pracy egzaminacyjnej 12

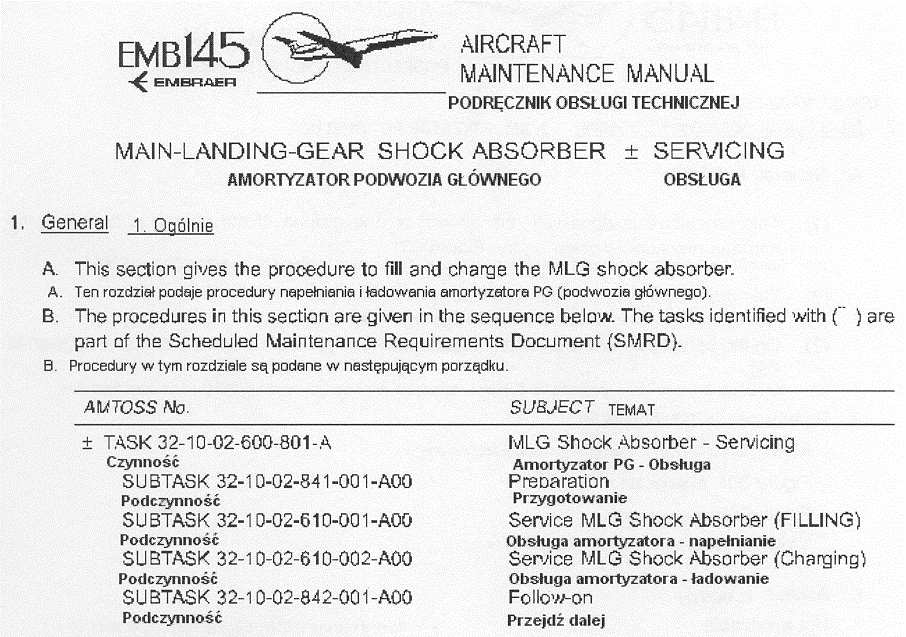

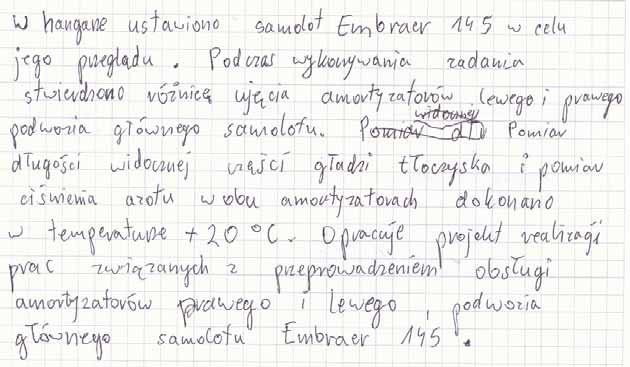

13 Ad. II Założenia do opracowania projektu realizacji i wykonania określonych prac Przyjęcie i zapisanie odpowiednich założeń do rozwiązania zadania okazało się dla zdających jednym z trudniejszych elementów pracy. Większość zdających na ogół nie potrafiła sformułować poprawnych założeń wynikających z analizy treści zadania i z załączników. Poniżej zamieszczono fragment pracy egzaminacyjnej, który jest przykładem najpełniej opracowanych założeń: Na podstawie rozwiązań tego elementu pracy można stwierdzić, że zdający najczęściej nie zapisywali informacji dotyczących wykonanych pomiarów (długość widoczna) gładzi tłoczysk obu amortyzatorów i ciśnienia azotu w obu amortyzatorach jak również nie zapisywali informacji o różnicy ugięć amortyzatorów. Zdarzały się prace, w których zdający w opracowaniu projektu realizacji prac całkowicie pominęli przyjęcie i zapisanie założeń. 13

14 Ad. III Schemat blokowo decyzyjny procedury obsługi amortyzatorów Rozwiązania zdających wskazują, że ten element pracy sprawił zdającym największe trudności. Tylko w pojedynczych pracach ten element został poprawnie opracowany. Przykładem najpełniej opracowanego schematu blokowo decyzyjnego procedury obsługi amortyzatorów jest niżej przedstawiony fragment rozwiązania zadania egzaminacyjnego: 14

15 W rozwiązaniach tego elementu zdający najczęściej pomijali informacje o: obniżeniu ciśnienia azotu w komorze amortyzatora do poziomu 0, spuszczeniu nadmiaru płynu hydraulicznego z amortyzatora, konieczności przeprowadzenia kontroli obecności powietrza w płynie hydraulicznym, poświadczeniu wykonanej obsługi w książce Płatowca. 15

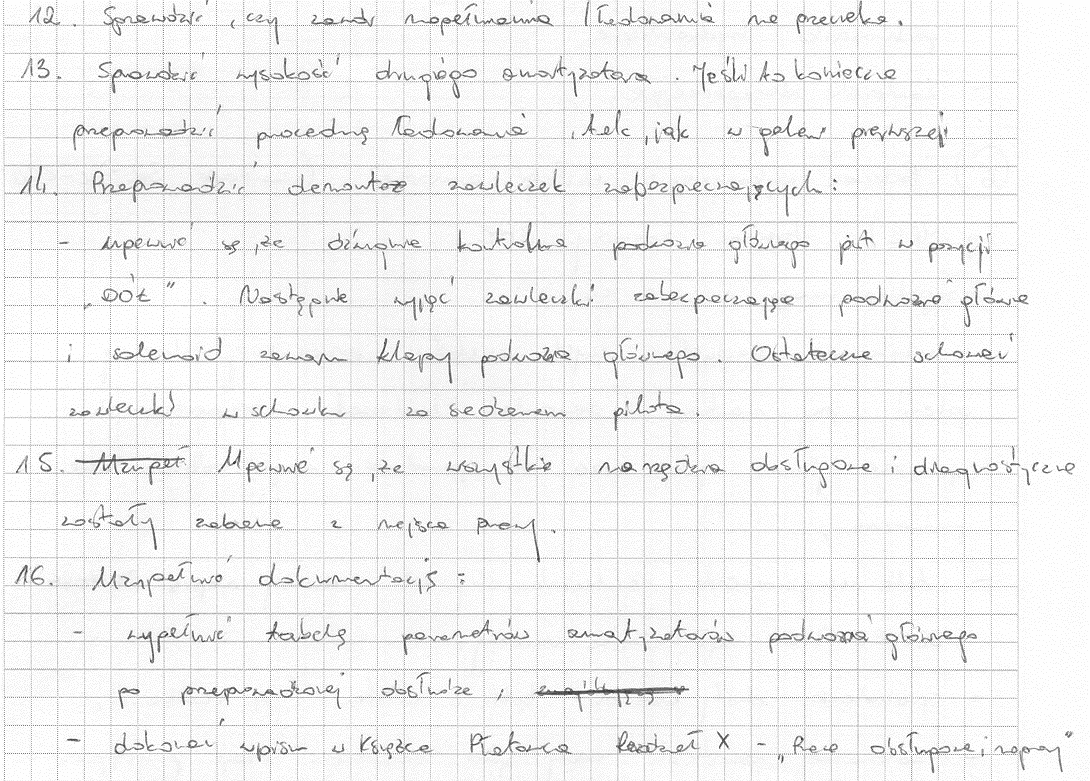

16 Ad. IV Opis czynności uwzględnionych na schemacie blokowo decyzyjnym Zdecydowana większość zdających nie miała problemów z poprawnym sporządzeniem opisu czynności związanych z obsługą amortyzatorów. Przykładem najpełniej sporządzonego opisu czynności związanych z obsługą amortyzatorów jest poniżej zamieszczony fragment rozwiązania zadania egzaminacyjnego: 16

17 17

18 Zdarzały się prace egzaminacyjne, w których pomijano konieczność obniżenia ciśnienia azotu w komorze amortyzatora do poziomu 0. Ad. V Wykaz narzędzi obsługowych, urządzeń diagnostycznych oraz materiałów do przeprowadzenia obsługi Na ogół zdający nie mieli większych kłopotów z wypisaniem narzędzi obsługowych, urządzeń diagnostycznych oraz materiałów potrzebnych do przeprowadzenia obsługi. Jednak często pomijali w sporządzonych wykazach narzędzi zestaw kluczy płaskich i oczkowych oraz linijkę pomiarową. Wielu zdających w zestawieniu materiałów nie podawała symbolu płynu hydraulicznego i azotu, co jest istotnym niedociągnięciem. 18

19 Poniżej zamieszczono fragment rozwiązania zadania, który jest przykładem najpełniej sporządzonego wykazu narzędzi obsługowych, urządzeń diagnostycznych oraz materiałów potrzebnych do przeprowadzenia obsługi: 19

20 Ad. VI Opis warunków wykonania czynności obsługowych Z analizy rozwiązań zdających wynika, że ten element pracy sprawił zdającym trudności. Tylko niektórzy zdający poprawnie opisali warunki wykonania czynności obsługowych. Poniżej zamieszczono fragment rozwiązania zadania, który jest przykładem najpełniej sporządzonego opisu warunków wykonania czynności obsługowych: 20

21 Najczęściej zdający pomijali informacje dotyczące: zasad bezpieczeństwa podczas pracy z materiałami niebezpiecznymi, bezpiecznego użytkowania narzędzi. Niektóre prace egzaminacyjne w ogóle nie zawierały opracowania tego elementu. Ad. VII Dokumentacja z wykonania określonych prac obsługowych Na podstawie rozwiązań zdających można stwierdzić, że ten element pracy sprawił zdającym najmniej problemów. Zdecydowana większość zdających prawidłowo wypełniła dokumentację z wykonania określonych prac obsługowych. Poniżej zamieszczono fragment rozwiązania zadania, który jest przykładem poprawnie wypełnionej dokumentacji: 21

22 Zdarzały się prace, w których nie było wypełnionej dokumentacji z wykonania określonych prac obsługowych. Ad. VIII Praca egzaminacyjna jako całość Prace większości zdających były przejrzyste i logicznie uporządkowane. Większość zdających posługiwała się poprawnym językiem technicznym. 22
