KATALOG PRODUKTÓW 2015

Transkrypt

1 KATALOG PRODUKTÓW

2 WITAMY W HEMMS! Przedstawiamy Państwu katalog produktowy systemu Hemms. Znajdziecie tu wszystkie niezbędne elementy do zrealizowania inteligentnego domu podane w przejrzystej i czytelnej formie z praktycznymi informacjami dla integratorów, jak i końcowych klientów. Katalog produktowy został podzielony na 10 części rozróżniając urządzenia pod kątem ich funkcjonalności oraz możliwości technicznych. Hemms integruje trzy niezależne protokoły: CAN, KNX i ZigBee oraz udostępnia urządzenia w protokołach bezprzewodowych KNX-RF oraz KNX-SL (Synco Living) tak, aby dostarczyć Państwu jak najszerszą ofertę. Zaopatrzą się Państwo u nas w urządzenia wykonawcze, sensoryczne, jak i systemowe a także poznają szeroką ofertę osprzętu elektroinstalacyjnego. Co jednak najważniejsze jesteśmy producentem Serwerów urządzeń, które łączą protokoły między sobą a wszelkie informacje przekazują na zewnątrz poprzez ergonomiczne i estetyczne aplikacje na urządzenia mobilne. To wszystko tworzy jeden zgrany system, który można w całości wdrożyć w każdym budynku. 2

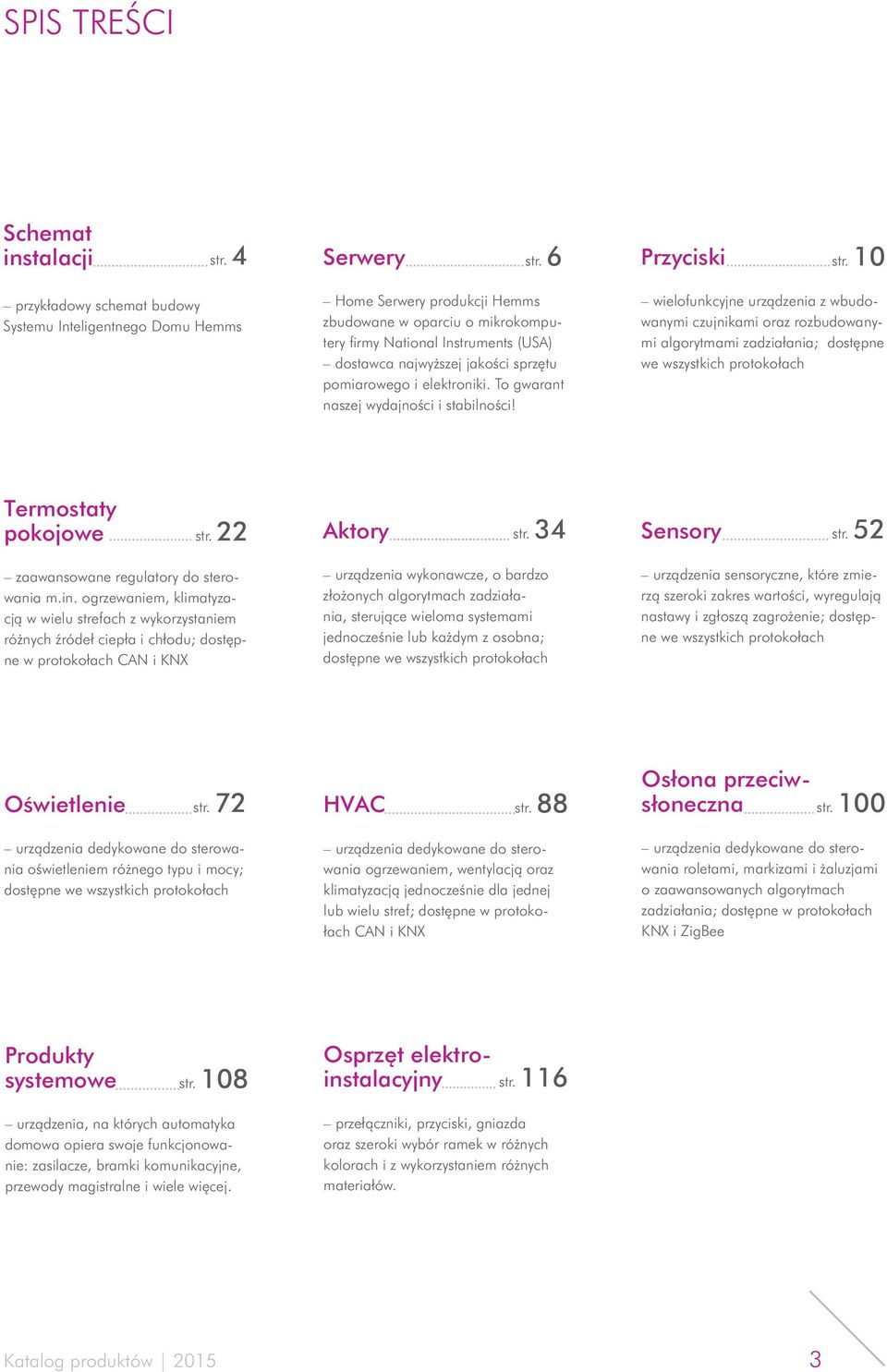

3 SPIS TREŚCI Schemat instalacji str. 4 Serwery str. 6 Przyciski str. 10 przykładowy schemat budowy Systemu Inteligentnego Domu Hemms Home Serwery produkcji Hemms zbudowane w oparciu o mikrokomputery fi rmy National Instruments (USA) dostawca najwyższej jakości sprzętu pomiarowego i elektroniki. To gwarant naszej wydajności i stabilności! wielofunkcyjne urządzenia z wbudowanymi czujnikami oraz rozbudowanymi algorytmami zadziałania; dostępne we wszystkich protokołach Termostaty pokojowe str. 22 Aktory str. 34 Sensory str. 52 zaawansowane regulatory do sterowania m.in. ogrzewaniem, klimatyzacją w wielu strefach z wykorzystaniem różnych źródeł ciepła i chłodu; dostępne w protokołach CAN i KNX urządzenia wykonawcze, o bardzo złożonych algorytmach zadziałania, sterujące wieloma systemami jednocześnie lub każdym z osobna; dostępne we wszystkich protokołach urządzenia sensoryczne, które zmierzą szeroki zakres wartości, wyregulają nastawy i zgłoszą zagrożenie; dostępne we wszystkich protokołach Oświetlenie str. 72 HVAC str. 88 Osłona przeciwsłoneczna str. 100 urządzenia dedykowane do sterowania oświetleniem różnego typu i mocy; dostępne we wszystkich protokołach urządzenia dedykowane do sterowania ogrzewaniem, wentylacją oraz klimatyzacją jednocześnie dla jednej lub wielu stref; dostępne w protokołach CAN i KNX urządzenia dedykowane do sterowania roletami, markizami i żaluzjami o zaawansowanych algorytmach zadziałania; dostępne w protokołach KNX i ZigBee Produkty systemowe str. 108 Osprzęt elektroinstalacyjnyy str. 116 urządzenia, na których automatyka domowa opiera swoje funkcjonowanie: zasilacze, bramki komunikacyjne, przewody magistralne i wiele więcej. przełączniki, przyciski, gniazda oraz szeroki wybór ramek w różnych kolorach i z wykorzystaniem różnych materiałów. Katalog produktów

4 SCHEMAT INSTALACJI Hemms gwarantuje, że wszystkie urządzenia w tym katalogu można połączyć w jeden system, który, dzięki wysokiej jakości Serwerowi, działa wydajnie i stabilnie. Poprzez oficjalną współpracę z takimi firmami, jak Siemens Polska sp. z o.o. oraz Legrand Polska sp. z o.o. jesteśmy w stanie zaoferować produkty z najwyższej półki w korzystnej cenie. Każdy z protokołów, które wykorzystujemy, ma swoją specyfikę i jest dedykowany dla Klientów o odmiennych, ale uzupełniających się preferencjach. Hemms dostarcza w jednym miejscu odpowiedź na zasadnicze pytanie: Jak stworzyć system jednocześnie elastyczny, trwały i dostępny przy zachowaniu najwyższej jakości? Dzięki nam mogą Państwo wdrażać technologię bezprzewodową w dowolnym budynku, zagwarantować sobie trwałość technologii poprzez wykorzystanie standardu ogólnoeuropejskiego KNX, a zarazem obniżyć koszta inwestycyjne z racji zastosowania modułów CAN produkcji Hemms. 4

5 Termostat pokojowy Panel dotykowy Termostat pokojowy Termostat pokojowy Stacja meteo Regulator obwodów Zawór scen Obwody elektryczne Dongle Gateway (router) Katalog produktów

6 Serwery Home Serwery produkcji Hemms zbudowane w oparciu o mikrokomputery fi rmy National Instruments (USA) dostawca najwyższej jakości sprzętu pomiarowego i elektroniki. To gwarant naszej wydajności i stabilności! 6

7 Serwery Termostaty Przyciski pokojowe Aktory Sensory Oświetlenie HVAC SERWERY Ochrona przeciwsłoneczna Produkty systemowe 7 Osprzęt elektroinstalacyjny

8 Serwery R-HS-C Hemms Home Server (CAN) Wymiary: 117x45x130 Zasilanie: 9 30V DC Diody LED do wskazania pracy urządzenia Serwer do integracji i zarządzania systemem automatyki Wbudowany WebSerwer Programowanie systemu poprzez dedykowane oprogramowanie Hemms Instalator - złącze CAN - złącze Ethernet (RJ45) Montaż: szyna TH35 Archiwum R-HS-CK Hemms Home Server (CAN+KNX) Wymiary: 117x45x130 Zasilanie: 9 30V DC Diody LED do wskazania pracy urządzenia Serwer do integracji i zarządzania systemem automatyki Wbudowany WebSerwer Programowanie systemu poprzez dedykowane oprogramowanie Hemms Instalator - złącze CAN - złącze KNX (TP1) - złącze Ethernet (RJ45) Montaż: szyna TH35 Archiwum R-HS-CZ Hemms Home Server (CAN+ZIGBEE) Wymiary: 117x45x130 Zasilanie: 9 30V DC Diody LED do wskazania pracy urządzenia Serwer do integracji i zarządzania systemem automatyki Wbudowany WebSerwer Programowanie systemu poprzez dedykowane oprogramowanie Hemms Instalator - złącze CAN - złącze USB (dedykowane dla interfejsu ZigBee) - złącze Ethernet (RJ45) Montaż: szyna TH35 Archiwum R-HS-CKZ Hemms Home Server (CAN+KNX+ZIGBEE) Wymiary: 117x45x130 Zasilanie: 9 30V DC Diody LED do wskazania pracy urządzenia Serwer do integracji i zarządzania systemem automatyki Wbudowany WebSerwer Programowanie systemu poprzez dedykowane oprogramowanie Hemms Instalator - złącze CAN - złącze KNX (TP1) - złącze USB (dedykowane dla interfejsu ZigBee) - złącze Ethernet (RJ45) Montaż: szyna TH35 Archiwum 8

9 A-HS-CKZ Hemms Home Server (CAN+KNX+ZIGBEE) anodyzowane aluminum Serwery Wymiary: 228x61x187 Zasilanie: 9 30V DC Diody LED do wskazania pracy urządzenia Serwer do integracji i zarządzania systemem automatyki Wbudowany WebSerwer Programowanie systemu poprzez dedykowane oprogramowanie Hemms Instalator - złącze CAN - złącze KNX (TP1) - złącze USB (dedykowane dla interfejsu ZigBee) - złącze Ethernet (RJ45) Montaż: urządzenie wolnostojące Archiwum Katalog produktów

10 Przyciski wielofunkcyjne urządzenia z wbudowanymi czujnikami oraz rozbudowanymi algorytmami zadziałania; dostępne we wszystkich protokołach 10

11 Serwery Termostaty Przyciski pokojowe Aktory Sensory Oświetlenie HVAC PRZYCISKI Ochrona przeciwsłoneczna Produkty systemowe 11 Osprzęt elektroinstalacyjny

12 P-2pm5A-4wb(2L)-T-R Moduł uniwersalny Przyciski 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki monostabilne 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) P-2pm5A-4wb(2L)-T Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki monostabilne 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) P-2pm5A-4wb(2L) Moduł wejść-wyjść 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki monostabilne 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) P-2pb5A-4wb(2L)-T-R Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki monostabilne 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) 12

13 P-2pb5A-4wb(2L)-T Moduł uniwersalny 2 przekaźniki bistabilne: 2 x 5A, AC 230 V 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) Przyciski P-2pb5A-4wb(2L) Moduł wejść-wyjść 2 przekaźniki bistabilne: 2 x 5A, AC 230 V 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach P-4wb(2L)-T-R Moduł uniwersalny 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) P-4wb(2L)-T Moduł uniwersalny 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) Katalog produktów

14 P-4wb(2L) Sensor, wejścia binarne Przyciski 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) R-4wb(2L)-T-R Moduł uniwersalny 4 wejścia binarne bezpotencjałowe Wymiary: 90x36 (2MW) (dostępne w dwóch stykach) Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) Montaż: szyna TH35 R-4wb(2L)-T Moduł uniwersalny 4 styki bezpotencjałowe Wymiary: 90x36 (2MW) (dostępne w dwóch stykach) Montaż: szyna TH35 R-4wb(2L) Moduł wejść binarnych 4 wejścia binarne bezpotencjałowe Wymiary: 90x36 (2MW) (dostępne w dwóch stykach) Montaż: szyna TH

15 P-S-2wb(2L)-T-R Ściemniacz 1 kanał ściemniacza 230V AC, 1A 2 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) Przyciski P-S-2wb(2L)-T Ściemniacz 1 kanał ściemniacza 230V AC, 1A 2 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) P-S-2wb(2L) Ściemniacz 1 kanał ściemniacza 230V AC, 1A 2 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) UP Przycisk ścienny pojedynczy Wymiary: 68x68x14 Ilość funkcji: 2 Funkcja ściemniania poprzez moduł pośredniczący BTM (UP 117/11 lub UP 117/12) lub aktor z serii UP Materiał: plastik Dostępne w kolorze biaym, szary, czarny Montaż: na dedykowanym BTM Katalog produktów

16 UP Przycisk ścienny pojedynczy Przyciski Wymiary: 68x68x14 Ilość funkcji: 2 Funkcja ściemniania poprzez moduł pośredniczący BTM (UP 117/11 lub UP 117/12) lub aktor z serii UP Diody LED do wskazywania przycisku Materiał: plastik Montaż: na dedykowanym BTM UP Przycisk ścienny podwójny Wymiary: 68x68x14 Ilość funkcji: 4 Funkcja ściemniania poprzez moduł pośredniczący BTM (UP 117/11 lub UP 117/12) lub aktor z serii UP Materiał: plastik Montaż: na dedykowanym BTM UP Przycisk ścienny podwójny Wymiary: 68x68x14 Ilość funkcji: 4 Funkcja ściemniania poprzez moduł pośredniczący BTM (UP 117/11 lub UP 117/12) lub aktor z serii UP Diody LED do wskazywania przycisku Materiał: plastik Montaż: na dedykowanym BTM UP Przycisk ścienny poczwórny Wymiary: 68x68x14 Ilość funkcji: 8 Funkcja ściemniania poprzez moduł pośredniczący BTM (UP 117/11 lub UP 117/12) lub aktor z serii UP Materiał: plastik Montaż: na dedykowanym BTM 16

17 UP Przycisk ścienny poczwórny Wymiary: 68x68x14 Ilość funkcji: 8 Funkcja ściemniania poprzez moduł pośredniczący BTM (UP 117/11 lub UP 117/12) lub aktor z serii UP Diody LED do wskazywania przycisku Materiał: plastik Montaż: na dedykowanym BTM Przyciski UP Przycisk ścienny poczwórny Wymiary: 68x68x14 Ilość funkcji: 8 Funkcja ściemniania Zintegrowany czujnik temperatury poprzez moduł pośredniczący BTM (UP 117/11 lub UP 117/12) lub aktor z serii UP Diody LED do wskazywania przycisku Materiał: plastik Montaż: na dedykowanym BTM UP Przycisk pojedynczy Wymiary: 55x55x11 Ilość przycisków: 2 Ilość par przycisków: 1 poprzez moduł pośredniczący BTM (UP 117/11 lub UP 117/12) lub aktor z serii UP Materiał: plastik Montaż: na dedykowanym BTM UP Przycisk pojedynczy Wymiary: 55x55x11 Ilość przycisków: 2 Ilość par przycisków: 1 poprzez moduł pośredniczący BTM (UP 117/11 lub UP 117/12) lub aktor z serii UP Diody LED do wskazywania przycisku Materiał: plastik Montaż: na dedykowanym BTM Katalog produktów

18 UP Przycisk podwójny Przyciski Wymiary: 55x55x11 Ilość przycisków: 4 Ilość par przycisków: 2 poprzez moduł pośredniczący BTM (UP 117/11 lub UP 117/12) lub aktor z serii UP Materiał: plastik Montaż: na dedykowanym BTM UP Przycisk podwójny Wymiary: 55x55x11 Ilość przycisków: 4 Ilość par przycisków: 2 poprzez moduł pośredniczący BTM (UP 117/11 lub UP Diody LED do wskazywania przycisku Materiał: plastik Montaż: na dedykowanym BTM UP Przycisk potrójny Wymiary: 55x55x11 Ilość przycisków: 6 Ilość par przycisków: 3 poprzez moduł pośredniczący BTM (UP 117/11 lub UP Materiał: plastik Montaż: na dedykowanym BTM UP Przycisk potrójny Wymiary: 55x55x11 Ilość przycisków: 6 Ilość par przycisków: 3 poprzez moduł pośredniczący BTM (UP 117/11 lub UP Diody LED do wskazywania przycisku Materiał: plastik Montaż: na dedykowanym BTM 18

19 UP Przycisk potrójny Wymiary: 55x55x11 Ilość przycisków: 6 Ilość par przycisków: 3 Zintegrowany czujnik temperatury poprzez moduł pośredniczący BTM (UP 117/11 lub UP Diody LED do wskazywania przycisku Materiał: plastik Montaż: na dedykowanym BTM Przyciski UP 117 BCU Wymiary: 71x71x18 Moduł ze złączem BTI (przyciski i-system) zintegrowane BCU Montaż: Podtynkowy AFK 914-C01 Pilot zdalnego sterowania Wymiary: 55x28x12 Zasilanie: baterie litowe typu CR2032 Pilot zdalnego sterowania zdefiniowanych funkcji centrali mieszkaniowej QAX913 Funkcję każdego przycisku można niezależnie konfigurować w centrali mieszkaniowej Kolorowa dioda sygnalizująca stan i potwierdzenia z centrali mieszkaniowej KNX RF (zasięg 30m) UP 140 Bramka KNX / KNX RF 1 zintegrowany przycisk Wymiary: 55x55x13mm Zasilanie: z magistrali 29V DC Bramka do obsługi urządzeń bezprzewodowych KNX RF serii GAMMA wave - KNX RF (zasięg 30m) Transmisja: zdarzeniowa Montaż: na dedykowanym BTM Katalog produktów

20 UP 210 Przycisk pojedynczy Przyciski Wymiary: 55x55x13 mm Zasilanie: 230 V poprzez moduły: 5TC1232/5TC1233 oraz 5TC1230 Funkcje: sterowanie oświetleniem, ściemnianie KNX RF (zasięg 30m) Transmisja: zdarzeniowa Montaż: na dedykowanym module 5TC1232/5TC1233 oraz 5TC1230 UP 211 Przycisk roletowy Wymiary: 55x55x13 mm Zasilanie: 230 V poprzez moduły: 5TC1231 Funkcje: sterowanie roletami i żaluzjami KNX RF (zasięg 30m) Transmisja: zdarzeniowa Montaż: na dedykowanym module 5TC Przycisk pojedyńczy 1 wejście binarne bezpotencjałowe zintegrowane z plakietką Legrand Wymiary: 50x40x15 Zasilanie: 3V baterie litowe CR 2032 (w komplecie) Funkcja sterowania aktorami przekaźniowymi ZigBee 2,4 GHz, zasięg: 150m na wolnej przestrzeni, 15m w pomieszczeniu Transmisja: przy zmianie Materiał: plastik Dostępne w kolorze biaym lub szarym Wzory i kolory dostępnych ramek w dziale osprzęt elekroinstalacyjny Montaż: puszka podtynkowa ϕ Przycisk podwójny 2 wejścia binarne bezpotencjałowe zintegrowane z plakietką Legrand Wymiary: 50x40x15 Zasilanie: 3V baterie litowe CR 2032 (w komplecie) Funkcja sterowania aktorami przekaźnikowymi Wyposażony w 2 diody LED do sygnalizacji pracy ZigBee 2,4 GHz, zasięg: 150m na wolnej przestrzeni, 15m w pomieszczeniu Transmisja: przy zmianie Materiał: plastik Dostępne w kolorze biaym lub szarym Wzory i kolory dostępnych ramek w dziale osprzęt elekroinstalacyjny Montaż: puszka podtynkowa ϕ

21 Przycisk poczwórny 4 wejścia binarne bezpotencjałowe zintegrowane z plakietką Legrand Wymiary: 50x40x15 Zasilane baterią litową 3 V CR 2032 (w komplecie) Załącza do 4 niezależnych funkcji ZigBee 2,4 GHz, zasięg: 150m na wolnej przestrzeni, 15m w pomieszczeniu Transmisja: przy zmianie Materiał: plastik Dostępne w kolorze biaym lub szarym Wzory i kolory dostępnych ramek w dziale osprzęt elekroinstalacyjny Montaż: puszka podtynkowa ϕ60 Przyciski Przycisk poczwórny do obsługi urządzeń ściemniających 4 wejścia binarne bezpotencjałowe zintegrowane z plakietką Legrand Wymiary: 50x40x15 Zasilanie: 3V baterie litowe CR 2032 (w komplecie) Funkcja sterowania ściemniaczami ZigBee 2,4 GHz, zasięg: 150m na wolnej przestrzeni, 15m w pomieszczeniu Transmisja: przy zmianie Materiał: plastik Dostępne w kolorze biaym lub szarym Wzory i kolory dostępnych ramek w dziale osprzęt elekroinstalacyjny Przycisk roletowy do sterowania roletami 4 wejścia binarne bezpotencjałowe zintegrowane z plakietką Legrand Wymiary: 50x40x15 Zasilane baterią litową 3 V CR 2032 (w komplecie) Funkcja sterowania roletami Wyposażony w diody LED do wskazywania poziomu obciążenia Załącza do 4 niezależnych scenariuszy ZigBee 2,4 GHz, zasięg: 150m na wolnej przestrzeni, 15m w pomieszczeniu Transmisja: przy zmianie Materiał: plastik Dostępne w kolorze biaym lub szarym Wzory i kolory dostępnych ramek w dziale osprzęt elekroinstalacyjny Katalog produktów

22 Termostaty pokojowe zaawansowane regulatory do sterowania m.in. ogrzewaniem, klimatyzacją w wielu strefach z wykorzystaniem różnych źródeł ciepła i chłodu; dostępne w protokołach CAN i KNX 22

23 Serwery Termostaty Przyciski pokojowe Aktory Sensory Oświetlenie HVAC TERMOSTATY POKOJOWE Ochrona przeciwsłoneczna Produkty systemowe 23 Osprzęt elektroinstalacyjny

24 P-2pm5A-4wb(2L)-T-R Moduł uniwersalny Termostaty pokojowe 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki monostabilne 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) P-2pm5A-4wb(2L)-T Moduł uniwersalny UP wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki monostabilne 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) P-2pm5A-T-R Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki monostabilne Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) Transmisja: cykliczna, przy zmianie P-2pm5A-T Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki monostabilne 24

25 P-2pb5A-4wb(2L)-T-R Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki bistabilne 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) Termostaty pokojowe P-2pb5A-4wb(2L)-T Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki bistabilne 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) P-2pb5A-T-R Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki bistabilne P-4wb(2L)-T-R Moduł uniwersalny 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) Katalog produktów

26 P-4wb(2L)-T Moduł uniwersalny 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) Termostaty pokojowe P-T-R Regulator temperatury Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) P-T Czujnik temperatury R-4wb(2L)-T-R Moduł uniwersalny 4 wejścia binarne bezpotencjałowe Wymiary: 90x36 (2MW) (dostępne w dwóch stykach) Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) Montaż: szyna TH

27 R-4wb(2L)-T Moduł uniwersalny 4 wejścia binarne bezpotencjałowe Wymiary: 90x36 (2MW) (dostępne w dwóch stykach) Montaż: szyna TH35 P-TA-T-R Termostat z regulatorem Termostaty pokojowe Wymiary: 90x36x62 Praca w trybach: grzanie-chłodzenie-auto Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) P-TA-T Termostat Wymiary: 90x36x62 Praca w trybach: grzanie-chłodzenie-auto Pomiar temperatury (-55C do 125 C) Komunikacja: złącze wtykowe WAGO P-S-2wb(2L)-T-R Ściemniacz 1 kanał ściemniacza 230V AC, 1A 2 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) Katalog produktów

28 P-S-2wb(2L)-T Ściemniacz Termostaty pokojowe UP 254E 1 kanał ściemniacza 230V AC, 1A 2 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) Termostat biurowy do sterowania klimakonwektorem Wymiary: 68x68x16 Zasilanie: z magistrali 29V DC Zintegrowany czujnik temperatury Regulacja temperatury za pomocą sterownika klimakonwektora REG 540 Dwustopniowa kontrola i/lub kontrola pracy ciągłej 5 poziomów prędkości wentylatora i/ lub praca automatyczna Tryby pracy: komfort, oszczędność, ochrona Możliwość pracy w trybie manualnym i automatycznym Regulowana strefa martwa poprzez moduł pośredniczący BTM (UP 117) Transmisja: zdarzeniowa Montaż: na dedykowanym BTM (UP 117) Dostępne kolory: biało-srebrny lub platynowy UP 254F Termostat hotelowy do sterowania klimakonwektorem Wymiary: 68x68x16 Zasilanie: z magistrali 29V DC Zintegrowany czujnik temperatury Regulacja temperatury za pomocą sterownika klimakonwektora REG 540 Dwustopniowa kontrola i/lub kontrola pracy ciągłej 5 poziomów prędkości wentylatora i/lub praca automatyczna Obrotowy przycisk do ustawienia wartości zadanej temperatury od 16 do 26C Wskaźnik ogrzewania/chłodzenia pomieszczenia poprzez moduł pośredniczący BTM (UP 117) Transmisja: zdarzeniowa Montaż: na dedykowanym BCU (UP 117) UP 254K Termostat pokojowy Wymiary: 68x68x16 Zasilanie: z magistrali 29V DC Zintegrowany czujnik temperatury Dwustopniowa kontrola i/lub kontrola pracy ciągłej Tryby pracy: komfort, pre-komfort, bezpieczeństwa, oszczędność energii i chłodu lub ochrony cieplnej Przycisk zmiany pracy między ręczną, a automatyczną Dwustopniowe ogrzewanie/chłodzenie 4 diody LED do kontrolowania zaworu ogrzewania/chłodzenia, alarmu, punku rosy i otwarcia okna poprzez moduł pośredniczący BTM (UP 117) Transmisja: zdarzeniowa Montaż: na dedykowanym BCU (UP 117) 28

29 UP 204 Regulator pokojowy Wymiary: 86x116x30, pobór prądu 50 ma Zintegrowany czujnik temperatury Wielofunkcyjny, kolorowy wyświetlacz 320x240 px, 2,8 cala Tryby pracy: komfort, pre-komfort, oszczędność, ochrona Dwustopniowa regulacja temperatury i/lub kontrola pracy ciągłej (0-100%) Slot na karty microsd służący do transferu danych i konfiguracji Tygodniowy program planowania dla kontrolera i 18 funkcji kontroli pokoju Manualne/automatyczne ustawienie prędkości wentylatora Podświetlany regulator zintegrowane BCU Transmisja: zdarzeniowa Montaż: na dedykowanym BCU Dostępne kolory wyświetlacza: biały, czarny, niebieski Kolory obudowy: biały, aluminiowy, czarny Termostaty pokojowe RDF 301 Termostat pokojowy 3 wyjścia przekaźnikowe do sterowania wentylatorem 230 V AC 2 wyjścia przekaźnikowe do sterowania zaworami 230 V AC 2 wejścia binarne bezpotencjałowe Zintegrowany czujnik temperatury 1 wejście czujnika temperatury NTC (QAH11.1) Wymiary: 86x86x14 Zasilanie: 230 V AC Automatyczne/ręczne regulowanie prędkości wentylatora Automatyczne/ręczne przełączanie ogrzewanie/chłodzenie Tryby pracy: Komfort, Oszczędność i Ochrona Sterowanie typu ON/OFF lub 3-pozycyjne zintegrowane BCU Transmisja: zdarzeniowa Montaż: natynkowy RDF Termostat pokojowy 3 wyjścia do sterowania wentylatorem 230 V AC 2 wyjścia do sterowania zaworami 230 V AC 2 wejścia binarne bezpotencjałowe Zintegrowany czujnik temperatury 1 wejście czujnika temperatury NTC (QAH11.1) 4 przyciski do sterowania innymi funkcjami Wymiary: 86x86x14 Zasilanie: 230 V AC Automatyczne/ręczne regulowanie prędkości wentylatora Automatyczne/ręczne przełączanie ogrzewanie/chłodzenie Tryby pracy: Komfort, Oszczędność i Ochrona Sterowanie typu ON/OFF l ub 3-pozycyjne Dodatkowe funkcje: przełączanie, sterowanie żaluzjami, ściemnianie zintegrowane BCU Transmisja: zdarzeniowa Montaż: natynkowy Katalog produktów

30 RDU 341 Termostat pokojowy Termostaty pokojowe 1 wyjście przekaźnikowe 230 V AC, 5A 1 wyjście analogowe 0 10 V DC 1 wejście binarne bezpotencjałowe Zintegrowany czujnik temperatury 1 wejście czujnika temperatury NTC (QAH11.1) Wymiary: 86x86x14 Zasilanie: 24V AC Ustawienie minimalnej/maksymalnej temperatury w pomieszczeniu Automatyczne/ręczne przełączanie ogrzewanie/chłodzenie Tryby pracy: Komfort, Ekonomiczny i Ochrona Ustawienie minimalnego/ maksymalnego przepływu powietrza w pomieszczeniu zintegrowane BCU Transmisja: zdarzeniowa Montaż: podtynkowy RDG 100KN Termostat pokojowy 3 wyjścia do sterowania wentylatorem 230 V AC, 5A 4 wyjścia triakowe 230 V AC, 1A 1 wejścia binarne bezpotencjałowe Zintegrowany czujnik temperatury 2 wejścia uniwersalne: wejście czujnika temperatury NTC (QAH11.1)/wejścia bezpotencjałowe Wymiary: 128x93x30,8 Zasilanie: 230 V AC Automatyczne/ręczne regulowanie prędkości wentylatora Automatyczne/ręczne przełączanie ogrzewania/chłodzenia Tryby pracy: Komfort, Ekonomiczny i Ochrona Kontrola pojedynczego lub 3-prędkościowego wentylatora Sterowanie typu on/off, PWM, 3-pozycyjne zintegrowane BCU Transmisja: zdarzeniowa Montaż: podtynkowy RDG 400KN Termostat pokojowy 1 wyjście analogowe do sterowania 0 10 V DC 2 wyjścia sterujące 24 V AC (2-pozycyjne, 3-pozycyjne, PWM) 1 wejścia binarne bezpotencjałowe 1 wejście uniwersalne: wejście czujnika temperatury NTC (QAH11.1)/wejście bezpotencjałowe) 1 wejście analogowe 0 10V DC, (pozycja siłownika) Wymiary: 128x93x30,8 Zasilanie: 24V AC Optymalizacja zasilania wentylatora: wejście 0-10V DC Automatyczne/ręczne przełączanie ogrzewanie/chłodzenie Tryby pracy: Komfort, Ekologiczny i Ochrona Ustawienie minimalnej/maksymalnej temperatury w pomieszczeniu Ustawienie minimalnego/ maksymalnego przepływu powietrza z sygnałem zintegrowane BCU Transmisja: zdarzeniowa Montaż: podtynkowy 30

31 QMX3.P34 Termostat pokojowy Wymiary: 88,4x133,4x18 Zasilanie: z magistrali 29V DC Zintegrowany czujnik temperatury Wyświetlacz segmentowy podświetlany Przyciski dotykowe Tryby pracy: komfort, pre- komfort, oszczędność energii, ochronny Dwustopniowa regulacja temperatury (PWM) lub ciągła (algorytm PID) 3-stopniowe sterowanie wentylacją (wilgotność, CO) zintegrowane BCU Transmisja: zdarzeniowa Montaż: natynkowy Termostaty pokojowe QMX3.P37 Termostat pokojowy Wymiary: 88,4x133,4x18 Zasilanie: z magistrali 29V DC Zintegrowany czujnik temperatury Wyświetlacz segmentowy podświetlany Parametryzowane przyciski dotykowe Sterowanie oświetleniem, roletami, scenami Tryby pracy: komfort, pre-komfort, oszczędność energii, ochronny Dwustopniowa regulacja temperatury (PWM) lub ciągła (algorytm PID) 3-stopniowe sterowanie wentylacją (wilgotność, CO2) zintegrowane BCU Transmisja: zdarzeniowa Montaż: natynkowy QMX3.P74 Termostat pokojowy z czujnikiem wilgotności oraz CO2 Wymiary: 88,4x133,4x18 Zasilanie: z magistrali 29V DC Zintegrowany czujnik temperatury, wilgotności oraz CO2 Wyświetlacz segmentowy podświetlany Przyciski dotykowe Tryby pracy: komfort, pre-komfort, oszczędność energii, ochronny Dwustopniowa regulacja temperatury (PWM) lub ciągła (algorytm PID) 3-stopniowe sterowanie wentylacją (wilgotność, CO2) zintegrowane BCU Transmisja: zdarzeniowa Montaż: natynkowy QMX3.PO2 Termostat pokojowy Wymiary: 88,4x133,4x18 Zasilanie: z magistrali 29V DC Zintegrowany czujnik temperatury Parametryzowane przyciski dotykowe Sterowanie oświetleniem, roletami, scenami Tryby pracy: komfort, pre-komfort, oszczędność energii, ochronny Dwustopniowa regulacja temperatury (PWM) lub ciągła (algorytm PID) 3-stopniowe sterowanie wentylacją (wilgotność, CO2) zintegrowane BCU Transmisja: zdarzeniowa Montaż: natynkowy Katalog produktów

32 QMX3.P30 Termostat pokojowy Termostaty pokojowe Wymiary: 88,4x133,4x18 Zasilanie: z magistrali 29V DC Zintegrowany czujnik temperatury Przyciski dotykowe Tryby pracy: komfort, pre- komfort, oszczędność energii, ochronny Dwustopniowa regulacja temperatury (PWM) lub ciągła (algorytm PID) 3-stopniowe sterowanie wentylacją (wilgotność, CO2) zintegrowane BCU Transmisja: zdarzeniowa Montaż: natynkowy QMX3.P70 Termostat pokojowy Wymiary: 88,4x133,4x18 Zasilanie: z magistrali 29V DC Zintegrowany czujnik temperatury, wilgotności oraz CO2 Tryby pracy: komfort, pre- komfort, oszczędność energii, ochronny Dwustopniowa regulacja temperatury (PWM) lub ciągła (algorytm PID) 3-stopniowe sterowanie wentylacją (wilgotność, CO2) zintegrowane BCU Transmisja: zdarzeniowa Montaż: natynkowy QAX 903 Centralka mieszkaniowa 1 wyjście przekaźnikowe V AC zintegrowany czujnika temperatury (0 120 C) Wymiary: 230x130x29,7 Zasilanie: 230V AC Służy jako panel operatorski z wyświetlaczem dla apartamentu Centralne sterowanie ogrzewaniem, wentylacją i klimatyzacją Indywidualna regulacja temperatury w 12 pomieszczeniach Wizualizacja danych dotyczących zużycia mediów Możliwość podłączenia liczników przez wejścia impulsowe lub M-Bus - złącze WAGO KNX - KNX RF (zasięg 30m) Montaż: natynkowo Element wykonawczy dla instalacji Synco Living 32

33 QAX 913 Centralka mieszkaniowa 1 wyjście przekaźnikowe V AC zintegrowany czujnika temperatury (0 120 C) Wymiary: 230x130x29,7 Zasilanie: 230V AC 8 przycisków do sterowania dodatkowymi funkcjami Służy jako panel operatorski z wyświetlaczem dla apartamentu Centralne sterowanie ogrzewaniem, wentylacją i klimatyzacją Możliwość sterowania oświetleniem i roletami z użyciem KNX RF Indywidualna regulacja temperatury w 12 pomieszczeniach Wizualizacja danych dotyczących zużycia mediów Możliwość podłączenia przez wyjścia impulsowe lub M-Bus Monitorowanie detektorów dymu, zalania oraz czujników otwarcia - złącze WAGO KNX - KNX RF (zasięg 30m) Montaż: natynkowo Element wykonawczy dla instalacji Synco Living Termostaty pokojowe QAW 910 Centralka pokojowa Wymiary: 84x130x23,6 Zasilanie: bateryjne(2xaa) Zintegrowany czujnik temperatury Sterowanie funkcjami ogrzewania pomieszczeń Współpraca z centralami mieszkaniowymi Funkcja sterowania czasowego i korekta wartości temperatury KNX RF (zasięg 30m) Montaż: natynkowy Katalog produktów

34 Aktory urządzenia wykonawcze, o bardzo złożonych algorytmach zadziałania, sterujące wieloma systemami jednocześnie lub każdym z osobna; dostępne we wszystkich protokołach 34

35 Serwery Termostaty Przyciski pokojowe Aktory Sensory Oświetlenie HVAC AKTORY Ochrona przeciwsłoneczna Produkty systemowe 35 Osprzęt elektroinstalacyjny

36 P-2pm5A-4wb(2L)-T-R Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki monostabilne 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) P-2pm5A-4wb(2L)-T Moduł uniwersalny Aktory 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki monostabilne 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) P-2pm5A-4wb(2L) Moduł wejść-wyjść 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki monostabilne (dostępne w dwóch stykach) P-2pm5A Aktor, wyjścia przekaźnikowe 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki monostabilne 36

37 P-2pm5A-T-R Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki monostabilne Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) P-2pm5A-T Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki monostabilne Aktory P-2pb5A-4wb(2L)-T-R Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki bistabilne 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) P-2pb5A-4wb(2L)-T Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki bistabilne 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) Katalog produktów

38 P-2pb5A-4wb(2L) Moduł wejść-wyjść 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki bistabilne 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) P-2pb5A Aktor, wyjścia przekaźnikowe Aktory 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki bistabilne P-2pb5A-T-R Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki bistabilne Pomiar temperatury (-55oC do 125oC) Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) P-2pb5A-T Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki bistabilne 38

39 P-S-2wb(2L)-T-R Ściemniacz 1 kanał ściemniacza 230V AC, 1A 2 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) P-S-2wb(2L)-T Ściemniacz 1 kanał ściemniacza 230V AC, 1A 2 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) Aktory P-S-2wb(2L) Ściemniacz 1 kanał ściemniacza 230V AC, 1A 2 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) P-S Ściemniacz 1 kanał ściemniacza 230V AC, 1A Katalog produktów

40 R-6pm16A Aktor, wyjścia przekaźnikowe 6 wyjść przekaźnikowych monostabilnych: 16A, 250V AC Przekaźniki monostabilne Wymiary: 90x106x53 Zasilanie: z magistrali 24V DC wtyk RJ45 Transmisja: - cykliczna - przy zmianie - przy powrocie zasilania Montaż: szyna TH35 R-6pb16A Aktor, wyjścia przekaźnikowe Aktory 6 wyjść przekaźnikowych bistabilnych: 16A, 250V AC Przekaźniki bistabilne Wymiary: 90x106x53 Zasilanie 24V DC wtyk RJ45 Transmisja: - cykliczna - przy zmianie - przy powrocie zasilania Montaż: szyna TH35 N Aktor, wyjścia przekaźnikowe 3 wyjścia przekaźnikowe 230 V AC, 10A Wymiary: 90x54 (3MW) Zasilanie: z magistrali 29 V DC Moc maksymalna: 3,7 kw Diody LED do wskazania wyjść - obiekty blokujące - konfigurowany typ styku (NO-NC) Funkcja sterowania pracą wentylatora: 3 tryby Sterowanie manualne przez przyciski Funkcja sterowania ogrzewaniem Transmisja: - przy powrocie zasilania - przy zmianie na wejściu Montaż: na szynę TH35 Modu główny, możliwość rozbudowy o moduł N 562/21 N Aktor, wyjścia przekaźnikowe 3 wyjścia przekaźnikowe 230 V AC, 16A Wymiary: 90x54 (3MW) Zasilanie: z magistrali 29 V DC Moc maksymalna: 3,7 kw Diody LED do wskazania wyjść - obiekty blokujące - konfigurowany typ styku (NO-NC) Funkcja sterowania pracą wentylatora: 3 tryby Funkcja sterowania ogrzewaniem Transmisja: - przy powrocie zasilania - przy zmianie na wejściu Montaż: na szynę TH35 Moduł główny, możliwość rozbudowy o moduł N 512/

41 N Aktor, wyjścia przekaźnikowe 3 wyjścia przekaźnikowe 230 V AC, 20A Wymiary: 90x54 (3MW) Zasilanie: z magistrali 29 V DC Moc maksymalna: 4,6 kw Diody LED do wskazania wyjść - obiekty blokujące - konfigurowany typ styku (NO-NC) Funkcja sterowania pracą wentylatora: 3 tryby Funkcja sterowania ogrzewaniem Transmisja: - przy powrocie zasilania - przy zmianie na wejściu Montaż: na szynę TH35 Moduł główny, możliwość rozbudowy o moduł N 513/21 N Aktor, wyjścia przekaźnikowe 3 wyjścia przekaźnikowe 230 V AC, 10A Wymiary: 90x54 (3MW) Zasilanie: poprzez moduł główny z magistrali 29 V DC Moc maksymalna: 3,7 kw Diody LED do wskazania wyjść - obiekty blokujące - konfigurowany typ styku (NO-NC) Funkcja sterowania pracą wentylatora: 1 tryby Funkcja sterowania ogrzewaniem złącze z modułem głównym N 562/11 Transmisja: - przy powrocie zasilania - przy zmianie na wejściu Montaż: na szynę TH35 Aktory N Aktor, wyjścia przekaźnikowe 3 wyjścia przekaźnikowe 230 V AC, 16A Wymiary: 90x54 (3MW) Zasilanie: poprzez moduł główny z magistrali 29 V DC Moc maksymalna: 3,7 kw Diody LED do wskazania wyjść - obiekty blokujące - konfigurowany typ styku (NO-NC) 3 tryby pracy wentylatora Funkcja sterowania ogrzewaniem złącze z modułem głównym N 512/11 Transmisja: - przy powrocie zasilania - przy zmianie na wejściu Montaż: na szynę TH35 N Aktor, wyjścia przekaźnikowe 3 wyjścia przekaźnikowe 230 V AC, 20A Wymiary: 90x54 (3MW) Zasilanie: poprzez moduł główny z magistrali 29 V DC Moc maksymalna: 4,6 kw Diody LED do wskazania wyjść - obiekty blokujące - konfigurowany typ styku (NO-NC) 3 tryby pracy wentylatora Funkcja sterowania ogrzewaniem złącze z modułem głównym N 513/11 Transmisja: - przy powrocie zasilania - przy zmianie na wejściu Montaż: na szynę TH35 Katalog produktów

42 N 567 Aktor, wyjścia przekaźnikowe 4 wyjścia przekaźnikowe 230V AC, 8A Wymiary: 90x72 (4MW) Zasilanie: 230V AC Moc maksymalna: 1,8 kw konfigurowany czas czułości styków Diody LED do wskazania wyjść - szyna danych Transmisja: - przy powrocie zasilania - przy zmianie na wejściu Montaż: na szynę TH35 N Aktor, wyjścia przekaźnikowe Aktory 8 wyjść przekaźnikowych 230V AC, 2A Wymiary: 90x72 (4MW) Zasilanie: 230V AC Moc maksymalna: 460 W Diody LED do wskazania wyjść - szyna danych Transmisja: - przy powrocie zasilania - przy zmianie na wejściu Montaż: na szynę TH35 N Aktor, wyjścia przekaźnikowe 8 wyjść przekaźnikowych 230V AC, 8A Wymiary: 90x72 (4MW) Zasilanie: 230V AC Moc maksymalna: 1,8 kw konfigurowany czas czułości styków Diody LED do wskazania wyjść - szyna danych Transmisja: - przy powrocie zasilania - przy zmianie na wejściu Montaż: na szynę TH35 N Aktor, wyjścia przekaźnikowe 16 wyjść przekaźnikowych 230V AC, 10A Wymiary: 90x144 (8MW) Zasilanie: 230V AC Moc maksymalna: 2,3 kw konfigurowany czas czułości styków Diody LED do wskazania wyjść - szyna danych Transmisja: - przy powrocie zasilania - przy zmianie na wejściu Montaż: na szynę TH

43 N Aktor, wyjścia przekaźnikowe 4 wyjścia przekaźnikowe 230V AC, 16A Wymiary: 90x72 (4MW) Zasilanie: z magistrali 29V DC Moc maksymalna: 3,7 kw - konfigurowany typ styku (NO-NC) - szyna danych Transmisja: - przy powrocie zasilania - przy zmianie na wejściu Montaż: na szynę TH35 N Aktor, wyjścia przekaźnikowe 4 wyjścia przekaźnikowe 230V AC, 16A Wymiary: 90x72 (4MW) Zasilanie: z magistrali 29V DC Moc maksymalna: 3,7 kw - konfigurowany typ styku (NO-NC - szyna danych Transmisja: - przy powrocie zasilania - przy zmianie na wejściu Montaż: na szynę TH35 Aktory N Aktor, wyjścia przekaźnikowe 8 wyjść przekaźnikowych 230V AC, 16A Wymiary: 90x144 (8MW) Zasilanie: z magistrali 29V DC Moc maksymalna: 3,7 kw - konfigurowany typ styku (NO-NC) - szyna danych Transmisja: - przy powrocie zasilania - przy zmianie na wejściu Montaż: na szynę TH35 N Aktor, wyjścia przekaźnikowe 8 wyjść przekaźnikowych 230V AC, 16A Wymiary: 90x144 (8MW) Zasilanie: 230V AC Moc maksymalna: 3,7 kw - konfigurowany typ styku (NO-NC) Diody LED do wskazania wyjść - szyna danych Transmisja: - przy powrocie zasilania - przy zmianie na wejściu Montaż: na szynę TH35 Katalog produktów

44 N 501 Moduł wejść-wyjść 8 wyjść przekaźnikowych (4 blokowane kanały roletowe) 230V AC, 6A 8 wejść binarnych V AC-DC Wymiary: 90x144 (8MW) Zasilanie: 230V AC Moc maksymalna: 1,4 kw Diody LED do wskazania wyjść - obiekty blokujące - konfigurowany typ styku (NO-NC) Funkcjonuje nawet podczas awarii lub braku komunikacji z systemem - szyna danych Transmisja: - przy powrocie zasilania - przy zmianie na wejściu Montaż: na szynę TH35 N Moduł wejść-wyjść Aktory 8 wyjść przekaźnikowych 230V AC, 16A Wymiary: 90x144 (8MW) Zasilanie: 230V AC Moc maksymalna: 3,7 kw Diody LED do wskazania wyjść - konfigurowany typ styku (NO-NC) - szyna danych Transmisja: - przy powrocie zasilania - przy zmianie na wejściu Montaż: na szynę TH35 UP Aktor, wyjścia przekaźnikowe 2 wyjścia przekaźnikowe 230V AC, 10A Wymiary: 71x42x71 Zasilanie: z magistrali 29V DC Zintegrowane złącze BTI (możliwość podłączania urządzeń dedykowanych dla UP 117) Moc maksymalna: 2300 W - konfigurowany typ styku (NO-NC) Transmisja: przy powrocie zasilania, przy zmianie na wejściu UP Aktor, wyjścia przekaźnikowe 2 wyjścia przekaźnikowe 230V AC, 10A Wymiary: 50x41.3x50.9 Zasilanie: z magistrali 29V DC Moc maksymalna: 2,3 kw - konfigurowany typ styku (NO-NC) Transmisja: przy powrocie zasilania, przy zmianie na wejściu 44

45 UP Moduł wejść-wyjść 2 wyjścia przekaźnikowe 230V AC, 10A 2 wejścia binarne bezpotencjałowe Wymiary: 53x28 Zasilanie: z magistrali 29V DC Moc maksymalna: 1,4 kw - konfigurowany typ styku (NO-NC) Transmisja: przy powrocie zasilania, przy zmianie na wejściu UP Moduł wejść-wyjść 1 wyjście przekaźnikowe 230V AC, 16A 2 wejścia binarne bezpotencjałowe Wymiary: 53x28 Zasilanie: z magistrali 29V DC Moc maksymalna: 3,7 kw - konfigurowany typ styku (NO-NC) Transmisja: przy powrocie zasilania, przy zmianie na wejściu Aktory RS Aktor, wyjścia przekaźnikowe 2 wyjścia przekaźnikowe 230V AC, 10A Wymiary: 50x49x35.5 Zasilanie: z magistrali 29V DC Moc maksymalna 2,3 kw - konfigurowany typ styku (NO-NC) Transmisja: przy powrocie zasilania, przy zmianie na wejściu Montaż: w dedykowanym boxie na moduły typu: AP118, AP641 (produkty systemowe) RL Aktor, wyjścia przekaźnikowe 1 wyjście przekaźnikowe 230V AC, 16A Wymiary: 47.8x36.2x86.5 Zasilanie: z magistrali 29V DC Moc maksymalna: 3,7 kw - konfigurowany typ styku (NO-NC) Transmisja: przy powrocie zasilania,przy zmianie na wejściu Montaż: w dedykowanym boxie na moduły typu: AP118 (produkty systemowe) Katalog produktów

46 N Moduł wejść-wyjść 2 wyjścia przekaźnikowe 230 V AC, 10A 2 wejścia-wyjścia binarne lub analogowe 0-10V DC 2 wejścia pomiaru temp. PT1000 Wymiary: 90x72x55 (4MW) Zasilanie: 24V AC-DC konfigurowany czas czułości styków - szyna danych Transmisja: cykliczna, przy powrocie zasilania, przy zmianie na wejściu Montaż: szyna TH35 N 605 Moduł wejść-wyjść Aktory 6 wyjść przekaźnikowych 230 V AC, 12A 6 wejść binarnych bezpotencjałowych Wymiary: 90x108x55 (6MW) Zasilanie: 230V AC - 6 cichych półprzewodnikowych przekaźników Zalecany do obsługi siłowników ogrzewania Elektroniczna ochrona wyjść przed zwarciem i przeciążeniem Transmisja: cykliczna, przy powrocie zasilania, przy zmianie na wejściu Montaż: szyna TH35 N Moduł wejść-wyjść 8 wyjść przekaźnikowych 230 V AC, 16A 8 wyjść sterujących 0 10 V DC Wymiary: 90x144 (MW8) Zasilanie: z magistrali 29V DC Rezystancja obciążenia 3,7 kw Mechaniczne ręczne sterowanie ze wskaźnikiem położenia Do załączania i ściemniania z ośmiu niezależnych kanałów lamp fluorescencyjnych z elektronicznym statecznikiem ściemniania (EKG) Wybór konfiguracji indywidualnej lub uniwersalnej dla wszystkich kanałów Konfigurowalny czas ściemniania od 0 do 100% Ograniczanie jasności, regulacja wartości min. i maks. ściemnienia - szyna danych Transmisja: cykliczna, przy powrocie zasilania, przy zmianie na wejściu Montaż: szyna TH

47 N Moduł wejść-wyjść 6 wyjść przekaźnikowych 230 V AC, 6A 6 wejść binarnych bezpotencjałowych Wymiary: 90x108x55 (6MW) Zasilanie: 230V AC - 6 cichych półprzewodnikowych przekaźników Elektroniczna ochrona wyjść przed zwarciem i przeciążeniem Diody LED do wskazania wyjść Transmisja: cykliczna, przy powrocie zasilania, przy zmianie na wejściu Montaż: szyna TH35 RRV 912 Regulator obiegu grzewczego (2 obiegi) 2 wyjścia triakowe 230V AC 1 wejście uniwersalne 0 10V DC 1 wejście czujnika temperatury Lg-Ni1000 Wymiary: 180x98x50 Zasilanie: 230V AC Używany z 2- oraz 3-pozycyjnymi siłownikami Algorytm sterujący: 2-stanowy: PID, 3-stanowy: PID KNX RF (zasięg 30m) Montaż: szyna TH35 lub wkręty Aktory RRV 918 Regulator obiegu grzewczego (8 obiegów) 8 wyjścia triakowe 230V AC 1 wejście uniwersalne 0 10V DC 1 wejście czujnika temperatury Lg-Ni1000 Wymiary: 245x98x50 Zasilanie: 230V AC Używany z 2-pozycyjnymi siłownikami Algorytm sterujący: 2-stanowy: PID KNX RF (zasięg 30m) Montaż: szyna TH35 lub wkręty RRV 934 Regulator uniwersalny 4 wyjścia przekaźnikowe V AC 2 wyjścia uniwersalne 0 10 V DC 4 wejścia uniwersalne (binarne, analogowe 0 10 V DC, czujnika temperatury LG-Ni1000) Wymiary: 245x98x50 Zasilanie: 230 V AC Współpraca z centralą mieszkaniową Algorytm sterujący: PI Regulowane 2 obiegi grzewcze Sterowanie 3-stopniową instalacją wentylacją z obejściem odzysku ciepła, z wpływem wilgoci, jakości powietrzastężenia CO2 i nadzorem błędu KNX RF (zasięg 30m) Montaż: szyna TH35 lub wkręty Katalog produktów

48 SSA 955 Siłownik grzejnikowy Wymiary: 48x95x80.6 Zasilanie: bateryjne (3xAA) Siłownik sterowany radiowo do zaworów przygrzejnikowych Regulacja temperatury poprzez nastawę centrali mieszkaniowej Tryb cichej pracy Automatyczna identyfikacja skoku zaworu Wbudowany czujnik temperatury Bezpośredni montaż za pomocą nakrętek (M30x1.5) Możliwość sterowania ręcznego KNX RF (zasięg 30m) Montaż: na zworze przygrzejnikowym lub na rozdzielaczu c.o. UP 560 Aktor przekaźnikowy Aktory 1 wyjście przekaźnikowe 230V AC, 6A Wymiary: 71x71x32 mm Zasilanie: 230 V AC Moc maksymalna: 1,4kW Współpracuje z przyciskami ze złączem 10-stykowym (UP 221/2, UP 222/2, UP 285, UP286) KNX RF (zasięg 30m) Transmisja: zdarzeniowa Montaż: puszka podtynkowa Φ60 5TC1233 Aktor przekaźnikowy 1 wyjście przekaźnikowe 230V AC, 2.2A Wymiary: 71x71x32 mm Zasilanie: 230 V AC Moc maksymalna: 500W Współpracuje z przyciskiem UP 210 Transmisja: zdarzeniowa Montaż: puszka podtynkowa Φ60 5TC1230 Ściemniacz uniwersalny 1 wyjście ściemniacza 230V AC, 1.8A Wymiary: 71x71x32 mm Zasilanie: 230 V AC Moc maksymalna: 420W Współpracuje z przyciskiem UP 210 Transmisja: zdarzeniowa Montaż: puszka podtynkowa Φ

49 5TC1231 Aktor roletowy 1 wyjście roletowe 230V AC, 8A Wymiary: 71x71x32 mm Zasilanie: 230 V AC Moc maksymalna: 1,8kW Współpracuje z przyciskiem UP 210 Transmisja: zdarzeniowa Montaż: puszka podtynkowa Φ60 GE 520 Aktor roletowy 1 wyjście roletowe 230V AC, 6A Wymiary: 274,5x42x32 mm Zasilanie: 230 V AC Moc maksymalna: 1,4kW Współpracuje z przyciskiem roletowym UP 211 i kontaktronem AP 260 KNX RF (zasięg 30m) Transmisja: zdarzeniowa Montaż: natynkowy Aktory GE 561/01 Aktor roletowy 2 wyjścia przekaźnikowe 230V AC, 16A Wymiary: 274,5x42x32 mm Zasilanie: 230 V AC Moc maksymalna: 3,7kW Współpracuje z przyciskiem UP 210 KNX RF (zasięg 30m) Transmisja: zdarzeniowa Montaż: natynkowy S 564 Aktor sterujący gniazdem elektrycznym Wyjście zasilające 230V AC, 16A Wymiary: 72x128x74 mm Zasilanie: 230 V AC Moc maksymalna: 3,7kW Współpracuje z przyciskiem UP 210 KNX RF (zasięg 30m) Transmisja: zdarzeniowa Montaż: w gnieździe elektrycznym Katalog produktów

50 Ściemniacz bez przewodu N 1 kanał do ściemniania Wymiary: 50x40x38 Zasilanie: 3V baterie litowe CR 2032 (w komplecie) Moc 300W Wyposażony w diody LED do wskazywania poziomu obciążenia ZigBee 2,4 GHz, zasięg: 150m na wolnej przestrzeni, 15m w pomieszczeniu Transmisja: przy zmianie Materiał: plastik Dostępne w kolorze biaym lub szarym Wzory i kolory dostępnych ramek w dziale osprzęt elekroinstalacyjny Aktor roletowy Aktory 1 kanał do sterowania roletami Wymiary: 50x40x38 Zasilanie: 230 VAC Moc złączeniowa 500 VA Możliwość sterowania poziomem mocy poprzez długość nacisku Wyposażony w diodę LED do sygnalizacji załączenia obwodu Komunikacja: ZigBee 2,4 GHz, zasięg: 150m na wolnej przestrzeni, 15m w pomieszczeniu Transmisja: przy zmianie Materiał: plastik Dostępne w kolorze biaym lub szarym Wzory i kolory dostępnych ramek w dziale osprzęt elekroinstalacyjny Aktor, wyjście przekaźnikowe bez przewodu N 1 kanały do przełączania Wymiary: 50x40x38 Zasilanie: 230V AC Moc 300W Każdy przycisk może realizować niezależne funkcje Wyposażony w diode LED do sygnalizacji pracy ZigBee 2,4 GHz, zasięg: 150m na wolnej przestrzeni, 15m w pomieszczeniu Transmisja: przy zmianie Materiał: plastik Dostępne w kolorze biaym lub szarym Wzory i kolory dostępnych ramek w dziale osprzęt elekroinstalacyjny Aktor, wyjście przekaźnikowe 1 kanały do przełączania Wymiary: 50x40x38 Zasilanie: 230 V AC Moc 2500W, moc załączeniowa 500VA Możliwość sterowania poziomem mocy poprzez długość nacisku Wyposażony w diodę LED do sygnalizacji pracy ZigBee 2,4 GHz, zasięg: 150m na wolnej przestrzeni, 15m w pomieszczeniu Transmisja: przy zmianie Materiał: plastik Dostępne w kolorze biaym lub szarym Wzory i kolory dostępnych ramek w dziale osprzęt elekroinstalacyjny 50

51 Aktor, wyjścia przekaźnikowe 2 kanały do przełączania Wymiary: 50x40x38 Zasilanie: 230 V AC Moc 2x1000W Każdy przycisk może realizować niezależne funkcje Wyposażony w 2 diody LED do sygnalizacji pracy ZigBee 2,4 GHz, zasięg: 150m na wolnej przestrzeni, 15m w pomieszczeniu Transmisja: przy zmianie Materiał: plastik Dostępne w kolorze biaym lub szarym Wzory i kolory dostępnych ramek w dziale osprzęt elekroinstalacyjny Aktory Katalog produktów

52 Sensory urządzenia sensoryczne, które zmierzą szeroki zakres wartości, wyregulają nastawy i zgłoszą zagrożenie; dostępne we wszystkich protokołach 52

53 Serwery Termostaty Przyciski pokojowe Aktory Sensory Oświetlenie HVAC SENSORY Ochrona przeciwsłoneczna Produkty systemowe 53 Osprzęt elektroinstalacyjny

54 P-2pm5A-4wb(2L)-T-R Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki monostabilne 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) P-2pm5A-4wb(2L)-T Moduł uniwersalny Sensory 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki monostabilne 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) P-2pm5A-T-R Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki monostabilne Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) P-2pm5A-T-R Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki monostabilne Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) złącze wtykowewago 54

55 P-2pm5A-T Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki monostabilne P-2pb5A-4wb(2l)-T-R Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki bistabilne 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) Sensory P-2pb5A-4wb(2l)-T Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki bistabilne 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) P-2pb5A-4wb(2l) Moduł wejść-wyjść 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki bistabilne 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) Katalog produktów

56 P-2pb5A-T-R Moduł uniwersalny 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki bistabilne Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) P-2pb5A-T Moduł uniwersalny Sensory 2 wyjścia przekaźnikowe: 230 V AC, 5A Przekaźniki bistabilne P-4wb(2L)-T-R Moduł uniwersalny 4 wejścia binarne bezpotencjałowe Wymiary: 43x50x33 (dostępne w dwóch stykach) Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) P-4wb(2L)-T Moduł uniwersalny 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) 56

57 P-4wb(2L) Sensor, wejścia binarne 4 wejścia binarne bezpotencjałowe (dostępne w dwóch stykach) R-4wb(2L)-T-R Moduł uniwersalny 4 wejścia binarne bezpotencjałowe Wymiary: 90x36 (2MW) (dostępne w dwóch stykach) Funkcja regulatora - sterowanie w zakresie % oraz wartość ON-OFF (PWM) Montaż: szyna TH35 Sensory R-4wb(2L)-T Moduł uniwersalny 4 styki bezpotencjałowe Wymiary: 90x36 (2MW) (dostępne w dwóch stykach) Montaż: szyna TH35 R-4wb(2L) Moduł wejść binarnych 4 wejścia binarne bezpotencjałowe Wymiary: 90x36 (2MW) (dostępne w dwóch stykach) Montaż: szyna TH35 Katalog produktów
