1 1 Instrukcja obsługi dla komputerów z systemem operacyjnym Windows i komputerów Macintosh Tablet Intuos4 Wireless (model PTK-540WL) Przed rozpoczęciem pracy Połączenie bezprzewodowe Sposób korzystania z pióra Ustawienia własne pióra Sposób korzystania z tabletu Ustawienia własne tabletu Sposób korzystania z menu obrotowego Ustawienia aplikacji Rozwiązywanie problemów 1

2 2 Tablet bezprzewodowy Intuos 4 Wireless Instrukcja obsługi dla komputerów z systemem operacyjnym Windows i komputerów Macintosh Wersja 1.0, uaktualnienie L1709 Copyright Wacom Co., Ltd., 2009 Wszelkie prawa zastrzeżone. Kopiowanie całości lub części niniejszej instrukcji w celu innym niż użytek prywatny jest zabronione. Firma Wacom zastrzega sobie prawo do wprowadzenia zmian w niniejszej publikacji bez konieczności wcześniejszego powiadomienia o takich zmianach. Firma Wacom dołożyła wszelkich starań, by niniejsza instrukcja zawierała aktualne oraz dokładne informacje. Firma Wacom zastrzega sobie prawo do zmiany wszelkich danych technicznych oraz konfiguracji produktu według własnego uznania bez wcześniejszego powiadomienia oraz bez konieczności uwzględnienia takich zmian w tej instrukcji. Powyższy rok oznacza datę przygotowania instrukcji obsługi. Niezależnie od tego, niniejsza instrukcja zostanie udostępniona użytkownikom w momencie wprowadzenia do sprzedaży powiązanego z nią produktu firmy Wacom. Tool ID i DuoSwitch są znakami towarowymi, natomiast Intuos i Wacom są zastrzeżonymi znakami towarowymi firmy Wacom Co., Ltd. Nazwa i logo Bluetooth są zastrzeżonymi znakami towarowymi, których właścicielem jest firma Bluetooth SIG, Inc. Użycie tych znaków przez firmę Wacom Co., Ltd. jest dokonywane w ramach licencji. Adobe, Photoshop i Reader są znakami towarowymi bądź zastrzeżonymi znakami towarowymi Adobe Systems Incorporated zarejestrowanymi w Stanach Zjednoczonych i/lub innych krajach. Microsoft, Windows oraz Vista są znakami towarowymi bądź zastrzeżonymi znakami towarowymi Microsoft Corporation zarejestrowanymi w Stanach Zjednoczonych i/lub innych krajach. Apple, logo Apple oraz Macintosh są zastrzeżonymi znakami towarowymi firmy Apple Computer, Inc. zarejestrowanymi w Stanach Zjednoczonych oraz innych krajach. Wszelkie inne nazwy firm bądź produktów wymienionych w niniejszej dokumentacji mogą być znakami towarowymi bądź zastrzeżonymi znakami towarowymi. Wymienione produkty stron trzecich służą jedynie celom informacyjnym i nie są wyrazem aprobaty bądź rekomendacji. Firma Wacom nie ponosi żadnej odpowiedzialności za wydajność bądź użytkowanie tych produktów. ExpressKey jest zastrzeżonym znakiem towarowym firmy Ginsan Industries, Inc. użytym za zgodą właściciela. 2

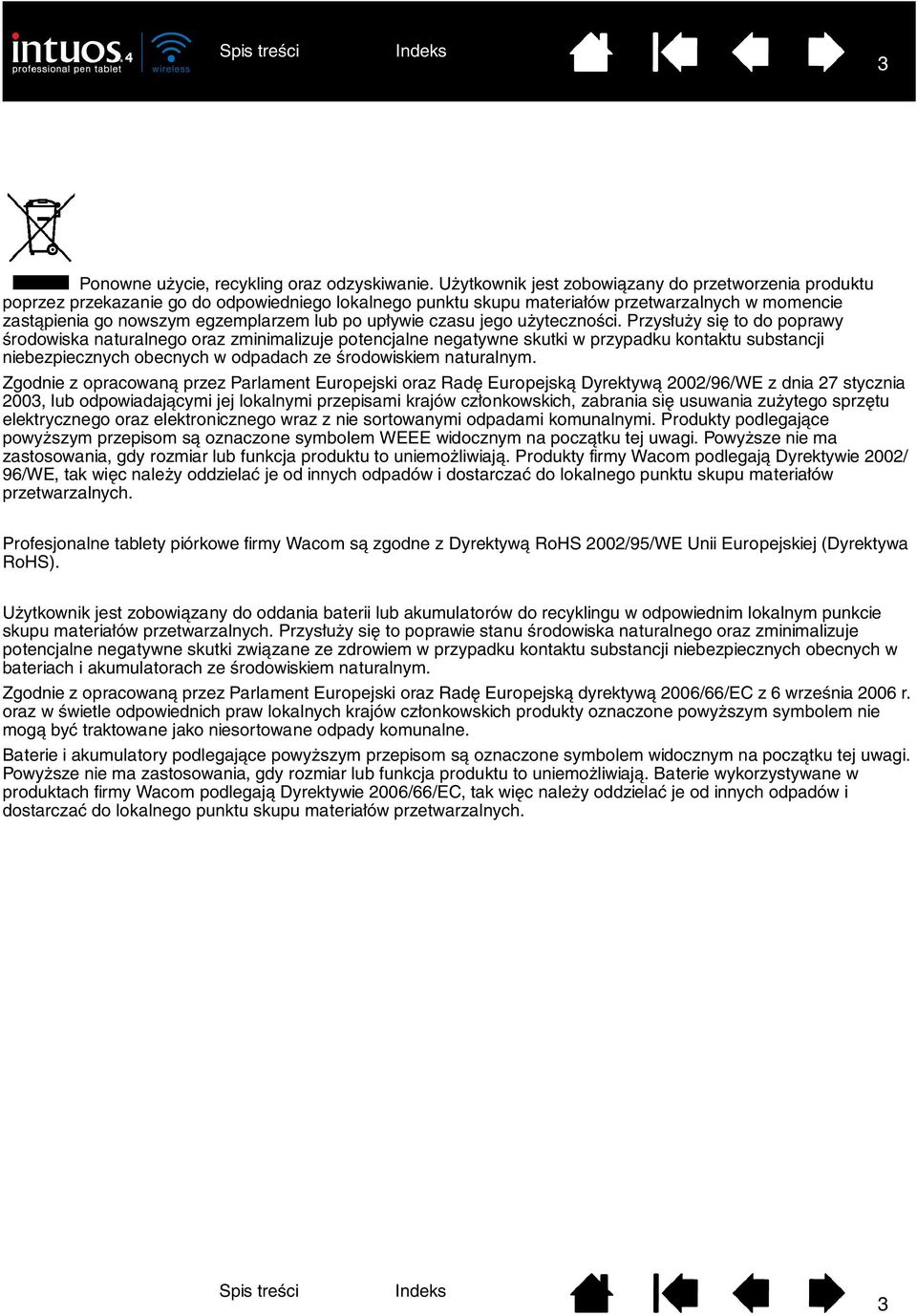

3 3 Ponowne użycie, recykling oraz odzyskiwanie. Użytkownik jest zobowiązany do przetworzenia produktu poprzez przekazanie go do odpowiedniego lokalnego punktu skupu materiałów przetwarzalnych w momencie zastąpienia go nowszym egzemplarzem lub po upływie czasu jego użyteczności. Przysłuży się to do poprawy środowiska naturalnego oraz zminimalizuje potencjalne negatywne skutki w przypadku kontaktu substancji niebezpiecznych obecnych w odpadach ze środowiskiem naturalnym. Zgodnie z opracowaną przez Parlament Europejski oraz Radę Europejską Dyrektywą 2002/96/WE z dnia 27 stycznia 2003, lub odpowiadającymi jej lokalnymi przepisami krajów członkowskich, zabrania się usuwania zużytego sprzętu elektrycznego oraz elektronicznego wraz z nie sortowanymi odpadami komunalnymi. Produkty podlegające powyższym przepisom są oznaczone symbolem WEEE widocznym na początku tej uwagi. Powyższe nie ma zastosowania, gdy rozmiar lub funkcja produktu to uniemożliwiają. Produkty firmy Wacom podlegają Dyrektywie 2002/ 96/WE, tak więc należy oddzielać je od innych odpadów i dostarczać do lokalnego punktu skupu materiałów przetwarzalnych. Profesjonalne tablety piórkowe firmy Wacom są zgodne z Dyrektywą RoHS 2002/95/WE Unii Europejskiej (Dyrektywa RoHS). Użytkownik jest zobowiązany do oddania baterii lub akumulatorów do recyklingu w odpowiednim lokalnym punkcie skupu materiałów przetwarzalnych. Przysłuży się to poprawie stanu środowiska naturalnego oraz zminimalizuje potencjalne negatywne skutki związane ze zdrowiem w przypadku kontaktu substancji niebezpiecznych obecnych w bateriach i akumulatorach ze środowiskiem naturalnym. Zgodnie z opracowaną przez Parlament Europejski oraz Radę Europejską dyrektywą 2006/66/EC z 6 września 2006 r. oraz w świetle odpowiednich praw lokalnych krajów członkowskich produkty oznaczone powyższym symbolem nie mogą być traktowane jako niesortowane odpady komunalne. Baterie i akumulatory podlegające powyższym przepisom są oznaczone symbolem widocznym na początku tej uwagi. Powyższe nie ma zastosowania, gdy rozmiar lub funkcja produktu to uniemożliwiają. Baterie wykorzystywane w produktach firmy Wacom podlegają Dyrektywie 2006/66/EC, tak więc należy oddzielać je od innych odpadów i dostarczać do lokalnego punktu skupu materiałów przetwarzalnych. 3

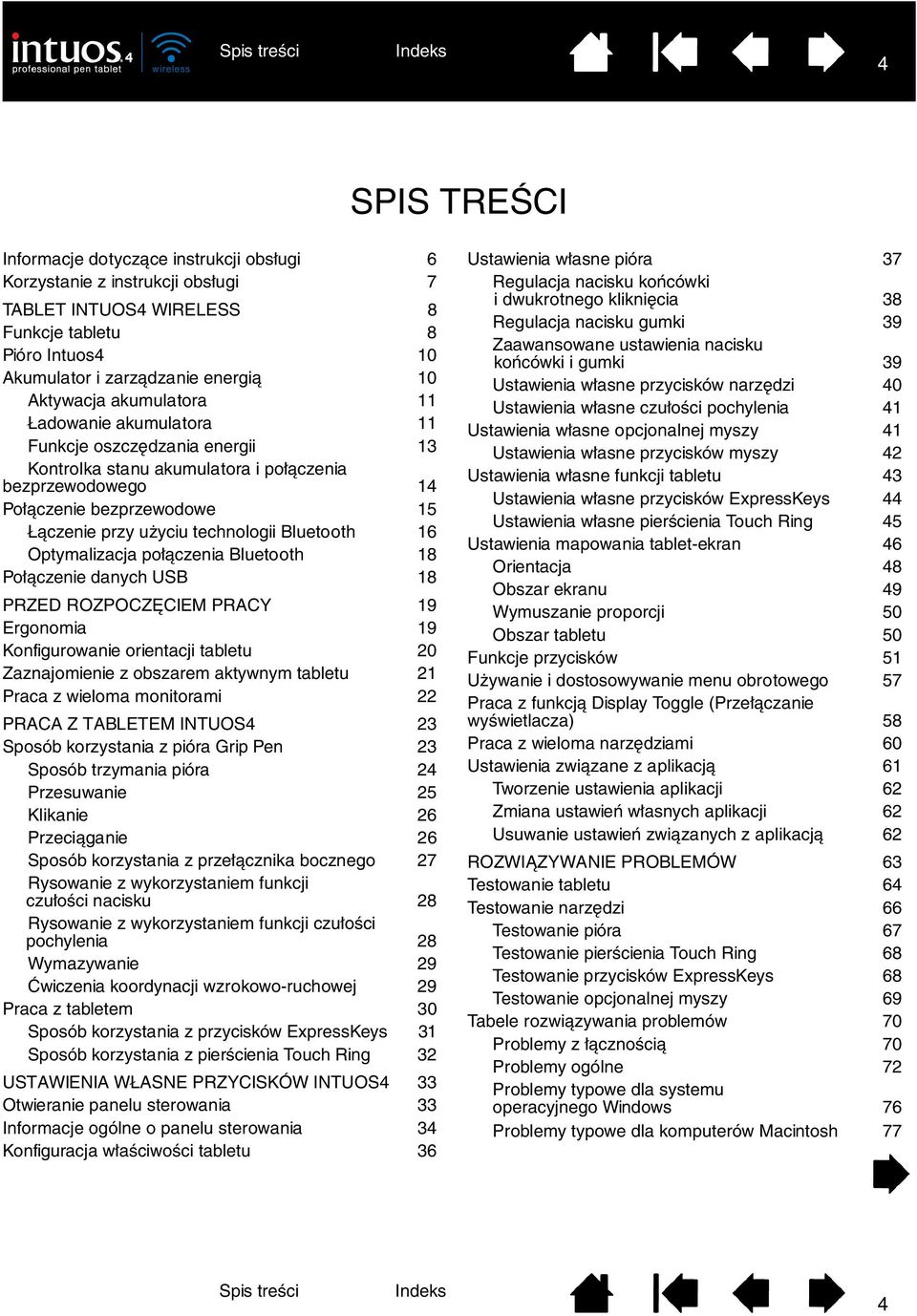

4 4 SPIS TREŚCI Informacje dotyczące instrukcji obsługi 6 Korzystanie z instrukcji obsługi 7 TABLET INTUOS4 WIRELESS 8 Funkcje tabletu 8 Pióro Intuos4 10 Akumulator i zarządzanie energią 10 Aktywacja akumulatora 11 Ładowanie akumulatora 11 Funkcje oszczędzania energii 13 Kontrolka stanu akumulatora i połączenia bezprzewodowego 14 Połączenie bezprzewodowe 15 Łączenie przy użyciu technologii Bluetooth 16 Optymalizacja połączenia Bluetooth 18 Połączenie danych USB 18 PRZED ROZPOCZĘCIEM PRACY 19 Ergonomia 19 Konfigurowanie orientacji tabletu 20 Zaznajomienie z obszarem aktywnym tabletu 21 Praca z wieloma monitorami 22 PRACA Z TABLETEM INTUOS4 23 Sposób korzystania z pióra Grip Pen 23 Sposób trzymania pióra 24 Przesuwanie 25 Klikanie 26 Przeciąganie 26 Sposób korzystania z przełącznika bocznego 27 Rysowanie z wykorzystaniem funkcji czułości nacisku 28 Rysowanie z wykorzystaniem funkcji czułości pochylenia 28 Wymazywanie 29 Ćwiczenia koordynacji wzrokowo-ruchowej 29 Praca z tabletem 30 Sposób korzystania z przycisków ExpressKeys 31 Sposób korzystania z pierścienia Touch Ring 32 USTAWIENIA WŁASNE PRZYCISKÓW INTUOS4 33 Otwieranie panelu sterowania 33 Informacje ogólne o panelu sterowania 34 Konfiguracja właściwości tabletu 36 Ustawienia własne pióra 37 Regulacja nacisku końcówki i dwukrotnego kliknięcia 38 Regulacja nacisku gumki 39 Zaawansowane ustawienia nacisku końcówki i gumki 39 Ustawienia własne przycisków narzędzi 40 Ustawienia własne czułości pochylenia 41 Ustawienia własne opcjonalnej myszy 41 Ustawienia własne przycisków myszy 42 Ustawienia własne funkcji tabletu 43 Ustawienia własne przycisków ExpressKeys 44 Ustawienia własne pierścienia Touch Ring 45 Ustawienia mapowania tablet-ekran 46 Orientacja 48 Obszar ekranu 49 Wymuszanie proporcji 50 Obszar tabletu 50 Funkcje przycisków 51 Używanie i dostosowywanie menu obrotowego 57 Praca z funkcją Display Toggle (Przełączanie wyświetlacza) 58 Praca z wieloma narzędziami 60 Ustawienia związane z aplikacją 61 Tworzenie ustawienia aplikacji 62 Zmiana ustawień własnych aplikacji 62 Usuwanie ustawień związanych z aplikacją 62 ROZWIĄZYWANIE PROBLEMÓW 63 Testowanie tabletu 64 Testowanie narzędzi 66 Testowanie pióra 67 Testowanie pierścienia Touch Ring 68 Testowanie przycisków ExpressKeys 68 Testowanie opcjonalnej myszy 69 Tabele rozwiązywania problemów 70 Problemy z łącznością 70 Problemy ogólne 72 Problemy typowe dla systemu operacyjnego Windows 76 Problemy typowe dla komputerów Macintosh 77 4

5 5 Pomoc techniczna 79 Pobieranie sterowników 80 DODATEK 81 Instalacja tabletu 81 Informacje dotyczące żywotności akumulatora 82 Wymiana akumulatora tabletu 83 Konserwacja tabletu oraz narzędzi 83 Wymiana końcówki pióra 84 Odinstalowanie oprogramowania 85 Zarządzanie preferencjami tabletu 85 Zmiana opcji trybu pracy tabletu 86 Instalowanie wielu tabletów 86 Opcje zaawansowane 87 Optymalizacja wyświetlacza przycisków ExpressKeys 88 Sterowanie tabletem za pomocą zintegrowanych aplikacji 88 Sposób korzystania z opcjonalnej myszy Intuos4 89 Sposób korzystania z opcjonalnego aerografu i pióra Art Pen 90 Możliwości pióra i atramentu cyfrowego podczas pracy w systemie Windows 91 Informacje dotyczące panelu wprowadzania na komputerze typu Tablet w systemie Windows 92 Dane techniczne produktu 93 Tablet Intuos4 Wireless (model PTK-540WL) 93 Pióro Intuos4 Grip Pen (model KP-501E-01) 94 Mysz Intuos4 (model KC-100) 94 Aerograf Intuos4 (model KP-400E-01) 94 Pióro Intuos4 Inking Pen (model KP ) 95 Pióro Intuos4 Art Pen (model KP-701E-01) 95 Pióro Intuos4 Classic Pen (model KP-300E-01) 95 Informacje o produkcie 96 Zamawianie części i akcesoriów 96 Dostępne części i akcesoria 97 Radio i telewizja, zakłócenia fal 99 Deklaracja zgodności z FCC 99 Deklaracja zgodności z Industry Canada (tylko użytkownicy w Kanadzie) 100 Deklaracja zgodności z CE 100 Środki ostrożności 101 Ostrzeżenia 101 Środki ostrożności dotyczące akumulatorów litowo-jonowych 102 Uwagi 103 Licencja oraz gwarancje (ogólnoświatowa, z wyjątkiem Europy, Afryki i Bliskiego Wschodu) 104 Licencja na oprogramowanie 104 Ograniczona gwarancja 104 Usługi gwarancyjne w Stanach Zjednoczonych i Kanady 105 Gwarancja w przypadku sprzedaży poza terytorium Stanów Zjednoczonych i Kanady 106 Licencja oraz warunki gwarancji (Europa, Afryka oraz Bliski Wschód) 107 Umowa licencyjna oprogramowania 107 Ograniczona gwarancja 108 SŁOWNICZEK 110 INDEKS 113 5

6 6 INFORMACJE DOTYCZĄCE INSTRUKCJI OBSŁUGI Niniejsza instrukcja umożliwia szybki dostęp do informacji na temat produktów Intuos4. Podane informacje dotyczą zarówno systemu operacyjnego Windows, jak i komputerów Macintosh. Przedstawione obrazy pochodzą z systemu Windows, o ile nie wskazano inaczej. Przejdź bezpośrednio do tematu spis treści lub indeks, klikając jego nazwę. Rozdział Tablet Intuos4 Wireless przedstawia funkcje bezprzewodowego tabletu piórkowego i narzędzi wprowadzania. Są tu także zawarte informacje na temat akumulatora i zarządzania energią oraz szczegóły dotyczące nawiązywania połączenia bezprzewodowego. Rozdział Przed rozpoczęciem pracy zawiera informacje pozwalające wygodniej pracować z tabletem, a także jeszcze lepiej poznać współpracę tabletu z komputerem. Rozdział Praca z tabletem Intuos4 to część edukacyjna. Opisuje on sposób korzystania z tabletu i narzędzi wprowadzania, a także zawiera ćwiczenia dla nowych użytkowników. Rozdział Ustawienia własne przycisków Intuos4 opisuje, jak dostosować tablet i narzędzia Intuos4 do własnego trybu pracy. Chcesz wypróbować swój tablet i narzędzia? Potrzebujesz pomocy przy rozwiązaniu problemu? Rozdział Rozwiązywanie problemów pomoże znaleźć odpowiedzi na najczęściej zadawane pytania. Rozdział dodatek zawiera dodatkowe informacje dotyczące tabletu. Zawiera wskazówki na temat optymalnego korzystania z akumulatora tabletu, wskazówki konserwacji urządzenia, informacje na temat odinstalowania oprogramowania, licencję, gwarancję i inne. Obejmuje on również omówienie możliwości piór i atramentu cyfrowego w systemie Microsoft Windows 7 i Vista. Uwaga: Niniejsza instrukcja nie zawiera informacji na temat instalacji tabletu Wacom. Szczegółowe informacje na ten temat można znaleźć w Podręczniku szybkiej instalacji oraz w automatycznym programie instalacyjnym (dostępnym na płycie instalacyjnej Intuos). Użytkownicy nie mający doświadczenia w pracy z dokumentacją elektroniczną powinni zapoznać się z częścią korzystanie z instrukcji obsługi. Dla wyróżnienia nazw klawiszy, okien dialogowych oraz opcji panelu sterowania użyto MAŁYCH KAPITALIKÓW. Aby powiększyć podgląd instrukcji na ekranie należy użyć narzędzia powiększania w przeglądarce. Niniejsza publikacja nie zawiera informacji na temat szczegółowej konfiguracji sprzętu komputerowego użytkownika ani zainstalowanego systemu operacyjnego, informacji o sprzęcie oraz oprogramowaniu Bluetooth innych producentów, a także informacji na temat używanych aplikacji. Najpewniejszym źródłem tego typu informacji są instrukcje oraz nośniki dostarczane wraz ze sprzętem, systemem operacyjnym lub aplikacją. Wiele aplikacji obsługuje takie funkcje tabletu Intuos4, jak czułość nacisku, pochylenie czy obsługa gumki pióra. Listę aplikacji obsługujących te funkcje można znaleźć na stronie internetowej firmy Wacom (patrz informacje o produkcie). W celu uzyskania informacji na temat prawidłowego wykorzystywania funkcji Intuos4 w poszczególnych aplikacjach należy odwołać się do instrukcji obsługi danej aplikacji. Filozofia firmy Wacom opiera się na ciągłej poprawie wszystkich swoich produktów. W rezultacie, co pewien czas dokonywane są zmiany i ulepszenia inżynieryjne. W związku z taką sytuacją, niektóre zmiany, modyfikacje i ulepszenia mogą nie być opisane w tej instrukcji. 6

7 7 KORZYSTANIE Z INSTRUKCJI OBSŁUGI Do przemieszczania się po instrukcji należy używać przycisków nawigacji. Przejdź do strony głównej. Przejdź do spisu treści. Przejdź do indeksu. Przejdź do poprzedniego widoku. Poprzednia strona lub następna strona. temat Przejdź do tematu. Kontynuacja tematu. Program Adobe Reader zapewnia dodatkowe narzędzia do korzystania z instrukcji oraz jej drukowania. Więcej informacji na ten temat można znaleźć w pliku pomocy programu Adobe Reader. 7

8 8 TABLET INTUOS4 WIRELESS Ten rozdział stanowi wprowadzenie do profesjonalnego tabletu piórkowego Intuos4 Wireless. Intuos4 składa się z dwóch podstawowych elementów: tabletu bezprzewodowego służącego jako obszar roboczy i narzędzi wprowadzania używanych na tablecie. Najszybszym sposobem zapoznania się z produktem Intuos4 jest zaznajomienie się z jego wyglądem i funkcjami. Funkcje tabletu Pióro Intuos4 Akumulator i zarządzanie energią Połączenie bezprzewodowe Połączenie danych USB FUNKCJE TABLETU Diody LED stanu Dioda LED lekko świeci, gdy włączone jest zasilanie tabletu, natomiast po naciśnięciu przycisku narzędzia rozjaśnia się. Dioda LED informuje też, która z czterech funkcji pierścienia Touch Ring jest aktywna. Pierścień Touch Ring Dotyczy to również przycisku przełączania pośrodku pierścienia. Naciśnięcie powoduje: Przełączanie pomiędzy funkcjami pierścienia Touch Ring. Włączenie tabletu z trybu automatycznego uśpienia. Kontrolka połączenia bezprzewodowego Zobacz rozdział Łączenie przy użyciu technologii Bluetooth. Kontrolka stanu akumulatora przyciski ExpressKeys Wyświetlacz przycisków ExpressKeys Pokazuje bieżące ustawienia przycisku ExpressKey. Obszar aktywny Jest to obszar aktywny wprowadzania danych za pomocą pióra. Zapoznaj się z Pióro Intuos4. 8

9 9 Przewód ładujący USB Aby naładować urządzenie Intuos4, podłącz przewód ładujący USB do tabletu. Drugi koniec przewodu podłącz do portu USB umieszczonego bezpośrednio w komputerze lub do zasilanego koncentratora USB. Więcej informacji na ten temat można znaleźć w części ładowanie akumulatora. Istnieje możliwość pracy podczas ładowania akumulatora. Więcej informacji na ten temat można znaleźć w części Połączenie danych USB. Wyłącznik i wskaźnik zasilania Przesuń przełącznik, aby włączyć lub wyłączyć tablet. Po ustawieniu przełącznika w pozycji włączonej wskaźnik świeci na czerwono. Aby można było korzystać z tabletu, przełącznik musi być ustawiony w pozycji włączonej. Port USB Wejście zasilania i złącze danych. Schowek na akumulator Naciśnij paznokciem wycięcie w zatrzasku, a następnie otwórz pokrywę w kierunku przeciwnym do pióra, aby ją otworzyć. Przycisk powiązania Zobacz rozdział Łączenie przy użyciu technologii Bluetooth. Punkt mocujący Do punktów mocujących można przymocować uwięź na pióro Intuos4 (sprzedawaną oddzielnie) lub linki zabezpieczające innych producentów. Lokalizacja uchwytu pióra Pokrywę można zdjąć w celu łatwego odłączenia i podłączenia opcjonalnego uchwytu pióra. Uchwyt pióra, odłączany. Akumulator litowo-jonowy (Li-Ion) Wstępnie zainstalowany Informacje dotyczące aktywowania można znaleźć w części aktywacja akumulatora. Więcej informacji na ten temat znajduje się również w części ładowanie akumulatora. 9

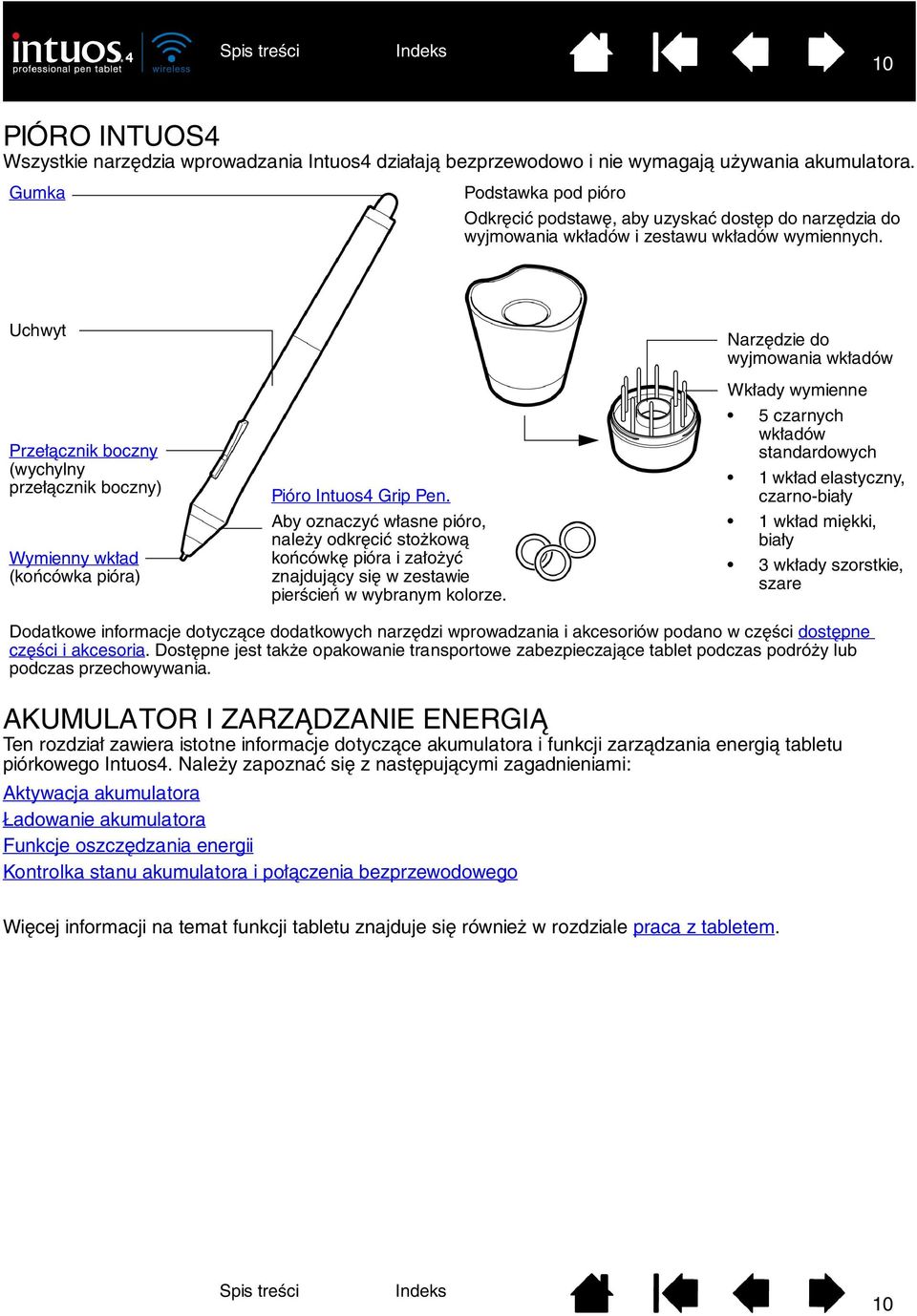

10 10 PIÓRO INTUOS4 Wszystkie narzędzia wprowadzania Intuos4 działają bezprzewodowo i nie wymagają używania akumulatora. Gumka Podstawka pod pióro Odkręcić podstawę, aby uzyskać dostęp do narzędzia do wyjmowania wkładów i zestawu wkładów wymiennych. Uchwyt Narzędzie do wyjmowania wkładów Przełącznik boczny (wychylny przełącznik boczny) Wymienny wkład (końcówka pióra) Pióro Intuos4 Grip Pen. Aby oznaczyć własne pióro, należy odkręcić stożkową końcówkę pióra i założyć znajdujący się w zestawie pierścień w wybranym kolorze. Wkłady wymienne 5 czarnych wkładów standardowych 1 wkład elastyczny, czarno-biały 1 wkład miękki, biały 3 wkłady szorstkie, szare Dodatkowe informacje dotyczące dodatkowych narzędzi wprowadzania i akcesoriów podano w części dostępne części i akcesoria. Dostępne jest także opakowanie transportowe zabezpieczające tablet podczas podróży lub podczas przechowywania. AKUMULATOR I ZARZĄDZANIE ENERGIĄ Ten rozdział zawiera istotne informacje dotyczące akumulatora i funkcji zarządzania energią tabletu piórkowego Intuos4. Należy zapoznać się z następującymi zagadnieniami: Aktywacja akumulatora Ładowanie akumulatora Funkcje oszczędzania energii Kontrolka stanu akumulatora i połączenia bezprzewodowego Więcej informacji na temat funkcji tabletu znajduje się również w rozdziale praca z tabletem. 10

11 11 AKTYWACJA AKUMULATORA Bezprzewodowy tablet piórkowy jest zasilane z akumulatora litowo-jonowego (Li-Ion). Przed naładowaniem i rozpoczęciem pracy z tabletem Intuos4 należy usunąć wkładkę izolacyjną znajdującą się pomiędzy stykami akumulatora i tabletu. 1. Obróć tablet bezprzewodowy spodem do góry i otwórz pokrywę akumulatora. Naciśnij paznokciem wycięcie w zatrzasku, a następnie otwórz pokrywę w kierunku przeciwnym do pióra, aby ją otworzyć. 2. Przytrzymując akumulator, delikatnie wyciągnij wkładkę izolacyjną spomiędzy styków akumulatora i tabletu. Wyrzuć wkładkę. 3. Zamknij pokrywę akumulatora. Przejdź do rozdziału ładowanie akumulatora. Ostrzeżenie: Więcej informacji można znaleźć w części Środki ostrożności dotyczące akumulatorów litowo-jonowych. ŁADOWANIE AKUMULATORA Przed rozpoczęciem pracy z tabletem Intuos4 w trybie bezprzewodowym należy całkowicie naładować akumulator tabletu. W tym celu podłącz przewód USB do portu USB w tablecie Intuos4 oraz głównego portu (znajdującego się bezpośrednio w komputerze) lub do zasilanego koncentratora USB. Wskazówki: Port USB Przewód USB służy do ładowania akumulatora oraz do użytkowania tabletu Intuos4 w trybie przewodowego tabletu USB. Jeśli akumulator nie jest w pełni naładowany, natychmiast po podłączeniu przewodu USB rozpocznie się jego ładowanie. Uwaga: Podłączenie tabletu przy pomocy przewodu USB powoduje automatyczne wyłączenie anteny i połączenia Bluetooth. Podczas ładowania akumulatora można kontynuować instalację oprogramowania tabletu i rozpocząć pracę z tabletem Intuos4 za pośrednictwem połączenia USB. Całkowite naładowanie w pełni rozładowanego akumulatora przy wyłączonym tablecie trwa około 5 godzin, natomiast podczas korzystania z tabletu około 6 godzin. Rzeczywisty czas ładowania zależy od poziomu naładowania akumulatora i użytkowania tabletu podczas ładowania. Wyłączenie wyświetlacza przycisków ExpressKeys podczas użytkowania tabletu skraca czas ładowania akumulatora. Informacje dotyczące włączania i wyłączania wyświetlacza przycisków ExpressKeys można znaleźć w części opcje zaawansowane. Podczas ładowania kontrolka stanu akumulatora świeci na żółto, natomiast po całkowitym naładowaniu świeci na zielono. Więcej informacji na ten temat można znaleźć w części kontrolka stanu akumulatora i połączenia bezprzewodowego. 11

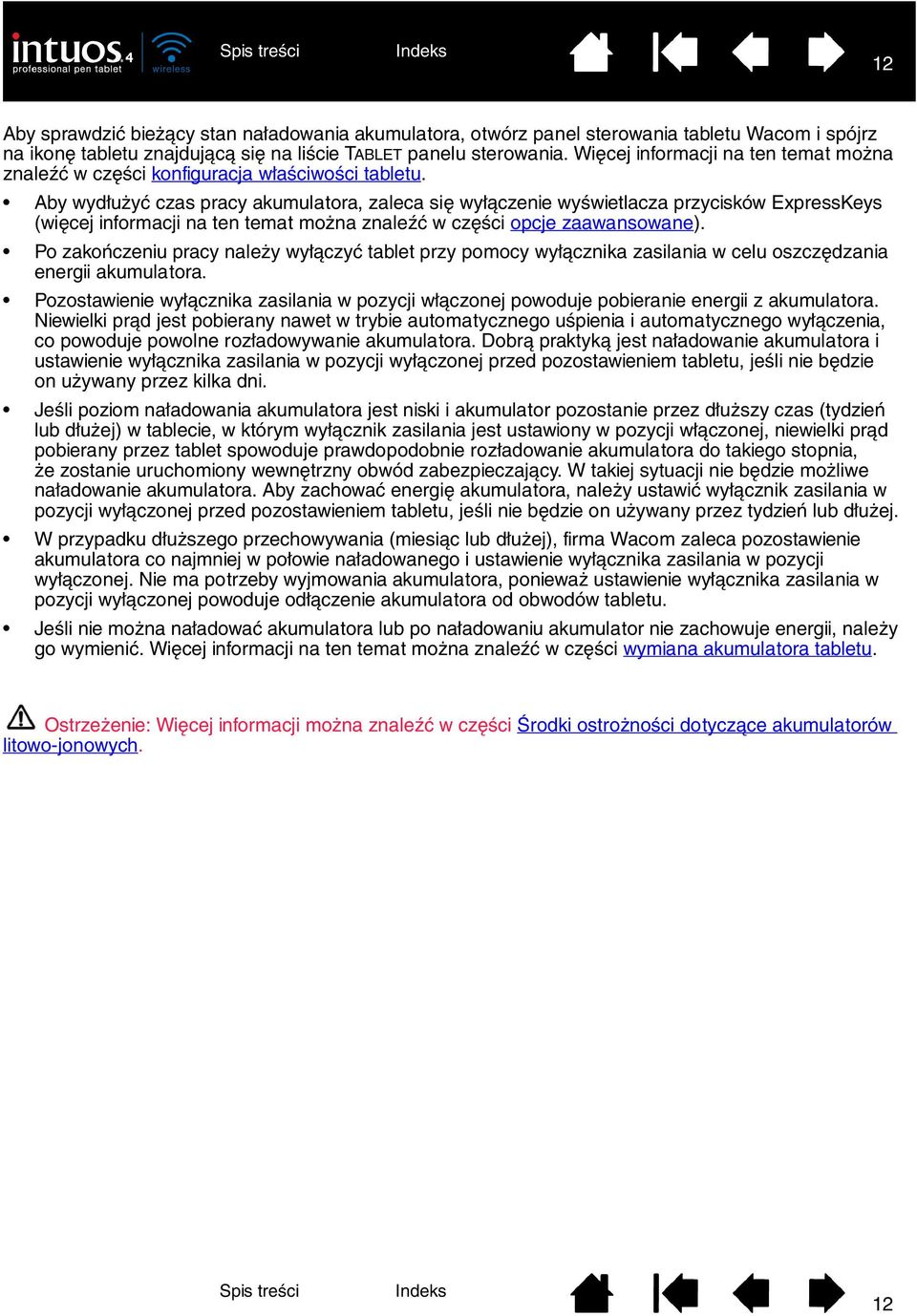

12 12 Aby sprawdzić bieżący stan naładowania akumulatora, otwórz panel sterowania tabletu Wacom i spójrz na ikonę tabletu znajdującą się na liście TABLET panelu sterowania. Więcej informacji na ten temat można znaleźć w części konfiguracja właściwości tabletu. Aby wydłużyć czas pracy akumulatora, zaleca się wyłączenie wyświetlacza przycisków ExpressKeys (więcej informacji na ten temat można znaleźć w części opcje zaawansowane). Po zakończeniu pracy należy wyłączyć tablet przy pomocy wyłącznika zasilania w celu oszczędzania energii akumulatora. Pozostawienie wyłącznika zasilania w pozycji włączonej powoduje pobieranie energii z akumulatora. Niewielki prąd jest pobierany nawet w trybie automatycznego uśpienia i automatycznego wyłączenia, co powoduje powolne rozładowywanie akumulatora. Dobrą praktyką jest naładowanie akumulatora i ustawienie wyłącznika zasilania w pozycji wyłączonej przed pozostawieniem tabletu, jeśli nie będzie on używany przez kilka dni. Jeśli poziom naładowania akumulatora jest niski i akumulator pozostanie przez dłuższy czas (tydzień lub dłużej) w tablecie, w którym wyłącznik zasilania jest ustawiony w pozycji włączonej, niewielki prąd pobierany przez tablet spowoduje prawdopodobnie rozładowanie akumulatora do takiego stopnia, że zostanie uruchomiony wewnętrzny obwód zabezpieczający. W takiej sytuacji nie będzie możliwe naładowanie akumulatora. Aby zachować energię akumulatora, należy ustawić wyłącznik zasilania w pozycji wyłączonej przed pozostawieniem tabletu, jeśli nie będzie on używany przez tydzień lub dłużej. W przypadku dłuższego przechowywania (miesiąc lub dłużej), firma Wacom zaleca pozostawienie akumulatora co najmniej w połowie naładowanego i ustawienie wyłącznika zasilania w pozycji wyłączonej. Nie ma potrzeby wyjmowania akumulatora, ponieważ ustawienie wyłącznika zasilania w pozycji wyłączonej powoduje odłączenie akumulatora od obwodów tabletu. Jeśli nie można naładować akumulatora lub po naładowaniu akumulator nie zachowuje energii, należy go wymienić. Więcej informacji na ten temat można znaleźć w części wymiana akumulatora tabletu. Ostrzeżenie: Więcej informacji można znaleźć w części Środki ostrożności dotyczące akumulatorów litowo-jonowych. 12

13 13 FUNKCJE OSZCZĘDZANIA ENERGII W tablecie Intuos4 zastosowano wiele funkcji oszczędzania energii akumulatora i zwiększania wydajności. Tryb automatycznego oszczędzania energii: Automatycznie zmniejsza zasilanie jasność diod LED stanu pierścienia Touch Ring i wyświetlacza przycisków ExpressKeys w następujący sposób: Brak akcji użytkownika przez 1 minutę: Brak akcji użytkownika przez 2,5 minuty: Podjęcie pracy przez użytkownika: Obniżenie jasności diod LED i wyświetlacza przycisków ExpressKeys Wyłączenie wyświetlacza przycisków ExpressKeys Obniżenie jasności diod LED Jasność powraca do ustawionego poziomu Tryb automatycznego uśpienia: W celu oszczędzania energii tablet zostanie automatycznie przełączony w tryb uśpienia po 30 minutach bezczynności. Aby kontynuować pracę, należy nacisnąć przełącznik Touch Ring lub ustawić wyłącznik zasilania w pozycji wyłączonej, a następnie ponownie w pozycji włączonej. W przypadku braku połączenia bezprzewodowego przez ponad 5 sekund, np. gdy komputer zostanie wyłączony lub tablet znajdzie się poza zasięgiem, tablet Intuos4 zostanie automatycznie przełączony w tryb uśpienia. Aby włączyć go ponownie, upewnij się, że funkcja Bluetooth w komputerze działa i tablet jest w zasięgu. Następnie naciśnij przełącznik Touch Ring lub ustaw wyłącznik zasilania w pozycji wyłączonej, a następnie ponownie w pozycji włączonej. Automatyczne wyłączenie tabletu: Kiedy poziom naładowania akumulatora jest niski, tablet zostanie automatycznie wyłączony. Tablet w trybie automatycznego wyłączenia nie może być użytkowany. Natychmiast naładuj akumulator lub ustaw wyłącznik zasilania w pozycji wyłączonej. Ważne: Jeśli wyłącznik zasilania pozostanie w pozycji włączonej (nawet jeśli tablet znajduje się w trybie automatycznego wyłączenia), nadal będzie pobierany niewielki prąd, który może doprowadzić do uszkodzenia akumulatora. Więcej informacji na ten temat znajduje się również w części konfiguracja właściwości tabletu. 13

14 14 KONTROLKA STANU AKUMULATORA I POŁĄCZENIA BEZPRZEWODOWEGO Kontrolki stanu akumulatora i połączenia bezprzewodowego informują o stanie pracy tabletu: KONTROLKA STANU AKUMULATORA STAN TABLETU I AKUMULATORA Zielona Wysoki poziom naładowania akumulatora (35% do 100%). Czerwona Niski poziom naładowania akumulatora (15% do 34%). Czerwona migająca Bardzo niski poziom naładowania akumulatora (poniżej 15%). Należy natychmiast naładować akumulator! Wył. Tablet został wyłączony ręcznie lub automatycznie lub akumulator jest całkowicie rozładowany. Wystąpienie dowolnego z poniższych warunków może spowodować wyłączenie tabletu. Ustawienie wyłącznika zasilania w pozycji wyłączonej. Naciśnięcie przycisku powiązania i brak połączenia z komputerem w ciągu trzech minut. Brak akcji użytkownika przez ponad 30 minut. Tablet przechodzi w tryb uśpienia. Brak połączenia bezprzewodowego przez ponad 5 sekund. Rozładowanie akumulatora poniżej dopuszczalnego poziomu i niepodłączenie zewnętrznego zasilacza do tabletu. Podłącz przewód USB do portu USB w tablecie Intuos4 oraz głównego portu (znajdującego się bezpośrednio w komputerze) lub do zasilanego koncentratora USB. Jeśli dioda LED nadal nie świeci, należy wymienić akumulator. Więcej informacji na ten temat można znaleźć w części wymiana akumulatora tabletu. Jeśli tablet został automatycznie wyłączony, natomiast poziom naładowania akumulatora jest wystarczający, ustaw wyłącznik zasilania w pozycji wyłączonej, a następnie ponownie w pozycji włączonej lub naciśnij przełącznik Touch Ring. Żółta Oznacza, że przewód USB został podłączony i trwa ładowanie akumulatora. Po całkowitym naładowaniu akumulatora kontrolka zmieni kolor na zielony. Uwaga: Jeśli kontrolka nie zaświeci, spróbuj ustawić wyłącznik zasilania w pozycji włączonej. Niektóre koncentratory USB nie dostarczają zasilania, kiedy tablet jest wyłączony. KONTROLKA POŁĄCZENIA BEZPRZEWODOWEGO Wył. Niebieska migająca Niebieska STAN TABLETU Brak połączenia Bluetooth pomiędzy tabletem i komputerem. Tryb wiązania (po naciśnięciu przycisku powiązania lub włączeniu zasilania tabletu). Tablet wyszukuje połączenie lub nawiązuje połączenie z komputerem. Zobacz rozdział Łączenie przy użyciu technologii Bluetooth. Tablet jest podłączony do komputera przy użyciu bezprzewodowej technologii Bluetooth. 14

15 15 POŁĄCZENIE BEZPRZEWODOWE Tablet piórkowy Intuos4 łączy się z komputerem przy użyciu bezprzewodowej technologii Bluetooth. Bluetooth to technologia wykorzystująca fale radiowe, dlatego też pomiędzy tabletem Intuos4 i anteną Bluetooth komputera mogą znajdować się przeszkody. Fale radiowe przenikają przez niemetalowe obiekty, takie jak biurka. Ważne: Tablet Intuos4 należy do urządzeń Bluetooth klasy 2 może działać w odległości do 10 metrów od anteny Bluetooth komputera. Zakłócenia powodowane przez inne sieci wykorzystujące pasmo 2,4 GHz, inne urządzenia Bluetooth podłączone do komputera (w szczególności urządzenia audio) lub obiekty metalowe znajdujące się pomiędzy urządzeniem a anteną mogą negatywnie wpływać na działanie tabletu i dopuszczalną odległość tabletu od anteny. W przypadku problemów z łącznością, zapoznaj się z poradami i sugestiami znajdującymi się w rozdziale Optymalizacja połączenia Bluetooth. Łączenie przy użyciu technologii Bluetooth Optymalizacja połączenia Bluetooth 15

16 16 ŁĄCZENIE PRZY UŻYCIU TECHNOLOGII BLUETOOTH Przed podłączeniem tabletu upewnij się, że komputer może poprawnie obsługiwać urządzenia HID (Human Interface Device). Jeśli komputer nie obsługuje technologii Bluetooth, należy zakupić i zainstalować adapter (zewnętrzny) Bluetooth USB. Proces pierwszego nawiązywania wzajemnego połączenia pomiędzy tabletem Intuos4 i komputerem jest określany jako wiązanie. Poniżej zostały przedstawione informacje ogólne. Szczegółowe instrukcje dotyczące wiązania urządzenia Bluetooth z komputerem oraz konfiguracji łącza Bluetooth znajdują się w dokumentacji dołączonej do systemu operacyjnego lub modułu Bluetooth. 1. Włącz komputer i poczekaj, aż system zostanie w pełni załadowany. 2. Upewnij się, wyłącznik zasilania tabletu jest ustawiony w pozycji włączonej oraz że przewód USB nie jest podłączony do aktywnego portu USB. Ustaw tablet w trybie wiązania, naciskając przycisk powiązania znajdujący się na bocznej ściance tabletu. Kontrolka połączenia bezprzewodowego tabletu zacznie migać na niebiesko. Tablet będzie działał w trybie wiązania przez 3 minuty lub do czasu powiązania z komputerem. Jeśli tablet nie zostanie powiązany w ciągu 3 minut, to zostanie automatycznie wyłączony. Tablet można powiązać (połączyć) z komputerem tylko po włączeniu trybu wiązania. Tablet może być jednocześnie powiązany tylko z jednym komputerem. Przycisk powiązania 3. Po włączeniu w tablecie trybu wiązania wyświetl panel sterowania urządzeń Bluetooth lub wybierz ikonę Bluetooth na pasku menu lub w zasobniku systemowym. W razie potrzeby wyłącz obsługę Bluetooth i wybierz opcję dodawania nowego urządzenia. Zwykle takie opcje są oznaczone jako DODAJ URZĄDZENIE BEZPRZEWODOWE lub SKONFIGURUJ URZĄDZENIE BLUETOOTH. (Aby skonfigurować nowe urządzenie w przypadku komputera Mac, kliknij ikonę + na panelu sterowania). Postępuj dokładnie według instrukcji wyświetlanych w oknie asystenta konfiguracji. Jeśli konieczne będzie podanie typu urządzenia, wybierz opcję tablet (jeśli dostępna), w przeciwnym razie wybierz opcję mysz. Jeśli zostanie wyświetlona prośba o podanie kodu uwierzytelniania lub klucza dostępu, a interfejs Bluetooth jest zgodny ze specyfikacją Bluetooth w wersji 2.0, wprowadź kod W przeciwnym razie wybierz opcję nie używaj lub nie. Po poprawnym powiązaniu z komputerem, tablet Intuos4 będzie wyświetlany na liście połączonych urządzeń w panelu sterowania urządzeniami Bluetooth (z nazwą PTK-540WL ), a kontrolka połączenia bezprzewodowego zaświeci na niebiesko. Jeśli tablet nie jest wyświetlany na panelu sterowania, konieczne będzie odświeżenie okna asystenta i ponowne naciśnięcie przycisku powiązania na tablecie. 4. Zamknij panel sterowania urządzeń Bluetooth. Sprawdź połączenie, rozpoczynając korzystanie z pióra na tablecie w celu przesunięcia kursora ekranowego. 16

17 17 Jeśli sterownik tabletu Wacom nie został jeszcze zainstalowany, zainstaluj go teraz. Włóż płytę instalacyjną Intuos do napędu CD-ROM w komputerze, kliknij łącze ZAINSTALUJ TABLET i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby zainstalować sterownik. Ważne: Należy pamiętać, że aby możliwe było korzystanie ze wszystkich funkcji tabletu, takich jak czułość nacisku pióra, konieczne jest zainstalowanie sterownika tabletu Intuos4 Wireless. Powiązanie tabletu bezprzewodowego i komputera zostanie zapamiętane, i połączenie będzie funkcjonowało jak połączenie przewodowe. Tablet zapamiętuje komputer, z którym został połączony i będzie odrzucał próby nawiązania połączenia od innych komputerów. Po włączeniu komputera należy poczekać, aż system operacyjny zostanie w pełni uruchomiony, a następnie należy ustawić wyłącznik zasilania w pozycji włączonej. Tablet i komputer zapamiętają swoje parametry i połączenie Bluetooth zostanie automatycznie nawiązane ponownie. W przypadku braku połączenia przez ponad 5 sekund (np. w przypadku wyłączenia komputera, odłączenia adaptera Bluetooth USB (zewnętrznego), wyłączenia obsługi technologii Bluetooth w inny sposób lub odsunięcia tabletu zbyt daleko od komputera), tablet zostanie przełączony w tryb uśpienia. Aby ponownie nawiązać połączenie, naciśnij przełącznik Touch Ring lub ustaw wyłącznik zasilania w pozycji wyłączonej, a następnie ponownie w pozycji włączonej. Powiązanie tabletu i komputera można przerwać zarówno przy użyciu tabletu, jak i komputera, z którym jest on połączony: Po przerwaniu powiązania tablet może być ponownie powiązany z dowolnym komputerem obsługującym technologię Bluetooth. Aby odłączyć tablet bezprzewodowy od komputera: Na tablecie naciśnij przycisk powiązania znajdujący się na bocznej ściance tabletu. Polecenie rozłączenia zostanie wysłane do komputera. W komputerze otwórz panel sterowania urządzeń Bluetooth i usuń powiązanie z tabletem. Ważne: W większości krajów istnieją stosowne regulacje dotyczące korzystania z urządzeń bezprzewodowych. W przypadku przewożenia tabletu bezprzewodowego należy zapoznać się ograniczeniami, jakim może podlegać korzystanie z urządzenia w kraju, do którego się udajesz. Urządzenia emitujące sygnały bezprzewodowe mogą powodować zakłócenia w urządzeniach pokładowych samolotów. Z tego względu zgodnie z obowiązującymi przepisami urządzenia bezprzewodowe muszą być w samolocie wyłączone. Wyłącz sygnał bezprzewodowy tabletu Intuos4 przez ustawienie wyłącznika zasilania w pozycji wyłączonej (zgaśnie kontrolka stanu akumulatora) i nie ustawiaj wyłącznika zasilania w pozycji włączonej startu, lotu ani lądowania. Tabletu Intuos4 nie należy używać w systemach sterowania instalacjami technicznymi ani w innych systemach wymagających wysokiej niezawodności. Tabletu bezprzewodowego nie należy używać w miejscach, w których może on powodować zakłócenia lub nieprawidłową pracę urządzeń elektronicznych lub w których inne urządzenia mogą powodować zakłócenia lub nieprawidłową pracę tabletu. W miejscach, w których jest to zabronione, należy wyłączyć tablet (co powoduje wyłączenie sygnałów bezprzewodowych), aby zapobiec powstawaniu zakłóceń lub nieprawidłowej pracy innych urządzeń elektronicznych. Firma Wacom nie ponosi odpowiedzialności za szkody powstałe bezpośrednio ani pośrednio. Szczegółowe informacje znajdują się w Gwarancji umieszczonej na końcu niniejszej instrukcji. 17

18 18 OPTYMALIZACJA POŁĄCZENIA BLUETOOTH Opóźnienia lub przerwy w ruchu kursora w stosunku do ruchu pióra po tablecie lub pojawianie się zbyt długich prostych linii w aplikacji graficznej może oznaczać, że nie można osiągnąć wymaganej prędkości przesyłania danych z tabletu przy użyciu połączenia Bluetooth. Może to być spowodowane zakłóceniami z innych źródeł fal radiowych, przeszkodami na drodze fali radiowej, zbyt dużą odległością od komputera lub wystąpieniem powyższych czynników jednocześnie. Spróbuj wykonać następujące czynności w celu poprawy połączenia Bluetooth i obsługi tabletu: Usuń wszelkie metalowe obiekty, które mogą znajdować się pomiędzy tabletem Intuos4 i anteną lub adapterem Bluetooth. W przypadku korzystania z adaptera Bluetooth USB (zewnętrznego), użyj przedłużacza USB i umieść adapter na biurku lub w innym miejscu widocznym z miejsca, w którym jest używany tablet Intuos4. Użyj modułu Bluetooth zgodnego ze specyfikacją Bluetooth w wersji 2.1 i obsługującego protokół EDR (Enhanced Data Rate). Aby uzyskać szczegółowe informacje, skontaktuj się z producentem modułu Bluetooth. Użyj podłączonego do komputera adaptera Bluetooth (zewnętrznego) klasy 1. Jeśli używasz komputera z wbudowaną anteną Bluetooth, spróbuj zmienić ułożenie komputera, aby uzyskać lepszą prędkość przesyłania danych. Przysuń tablet bliżej do anteny Bluetooth komputera. Odłącz od komputera urządzenia audio korzystające z technologii Bluetooth, takie jak zestawy słuchawkowe. Wyłącz wszystkie inne urządzenia korzystające z pasma fal radiowych 2,4 GHz, takie jak sieci WiFi, telefony komórkowe itp. lub przenieś ich anteny dalej od komputera. POŁĄCZENIE DANYCH USB W przypadku użytkowania tabletu z komputerem, który nie obsługuje technologii Bluetooth lub w sytuacji, kiedy korzystanie z sieci bezprzewodowej jest zabronione (na przykład w samolocie), można korzystać z tabletu Intuos4 Wireless w trybie przewodowego tabletu USB. Podłącz przewód USB do tabletu. Następnie podłącz drugi koniec przewodu do głównego portu USB umieszczonego bezpośrednio w komputerze lub do zasilanego koncentratora USB. Włącz wyłącznik zasilania tabletu. Tablet podłączony do komputera zachowuje swoją pełną funkcjonalność. Akumulator tabletu jest ładowany poprzez przewód. Uwaga: Podłączenie tabletu przy pomocy przewodu USB powoduje automatyczne wyłączenie anteny i połączenia Bluetooth. Należy zawsze korzystać z przewodu USB dostarczonego wraz z tabletem Intuos4 Wireless. 18

19 19 PRZED ROZPOCZĘCIEM PRACY Ten rozdział zawiera informacje pozwalające wygodniej pracować z tabletem, a także jeszcze lepiej poznać współpracę tabletu z komputerem. Ergonomiczna praca Konfigurowanie orientacji tabletu Zaznajomienie z obszarem aktywnym tabletu Praca z wieloma monitorami ERGONOMICZNA PRACA W celu ograniczenia zmęczenia należy przygotować wygodne miejsce pracy. Tablet, narzędzia wprowadzania oraz klawiaturę należy rozmieścić w sposób umożliwiający łatwy dostęp do nich. Monitor należy ustawić tak, aby nie nadwyrężać wzroku. Najlepszy efekt można uzyskać, umieszczając tablet tak, by kursor poruszał się po ekranie w tym samym kierunku, co dłoń na tablecie. Aby rozciągnąć i rozluźnić mięśnie, pomiędzy zadaniami należy robić krótkie przerwy. Narzędzia należy trzymać delikatnie. Podczas codziennej pracy należy dostosowywać narzędzia do określonych zadań. Cały czas należy utrzymywać odpowiednią postawę. Należy do minimum ograniczyć niewłaściwą postawę oraz częste ruchy wywołujące uczucie dyskomfortu. Jeśli postawa podczas pracy powoduje dyskomfort, należy ją zmienić. Przy konfiguracji dla osób praworęcznych ustawić tablet w taki sposób, aby obszar rysowania (aktywny) znajdował się po prawej stronie przycisków ExpressKeys. W przypadku korzystania z tabletu jako głównego urządzenia wskazującego i zamiennika myszy, można go umieścić po prawej stronie klawiatury. Przy konfiguracji dla osób leworęcznych ustawić tablet w taki sposób, aby obszar rysowania znajdował się po lewej stronie przycisków ExpressKeys. Więcej szczegółów znajduje się w części konfigurowanie orientacji tabletu. W przypadku korzystania z tabletu jako głównego urządzenia wskazującego i zamiennika myszy, można go umieścić po lewej stronie klawiatury. W przypadku korzystania z tabletu przede wszystkim jako narzędzia twórczego, można go umieścić poniżej klawiatury, centralnie względem monitora. Uwaga dotycząca RSI: firma Wacom nie gwarantuje, iż jej produkty nie spowodują żadnych symptomów, urazów lub zespołu cieśni nadgarstka związanych z użytkowaniem myszy. Skutki używania myszy mogą być różne u różnych osób. W celu wyboru odpowiedniej metody leczenia określonych symptomów należy zawsze zwrócić się z prośbą o fachową poradę lekarską. 19

20 20 KONFIGUROWANIE ORIENTACJI TABLETU Podczas instalacji tabletu z płyty instalacyjnej Intuos pojawia się monit o wybranie domyślnej orientacji tabletu. Jeżeli sterownik został prawidłowo zainstalowany, po zalogowaniu lub przełączeniu na użytkownika orientacja tabletu będzie zgodna z wybranym ustawieniem. Aby zmienić domyślną orientację tabletu, należy ponownie zainstalować sterownik z płyty instalacyjnej Intuos. Przy użyciu poniższej procedury można także zmienić orientację tabletu. Jednakże nie ma to wpływu na domyślną orientację wykorzystywaną na ekranie logowania. Konfiguracja tabletu Intuos4 do obsługi przez osoby praworęczne: Otwórz panel sterowania tabletu Wacom i wybierz kartę MAPOWANIE. Wybierz opcję LEWE PRZYCISKI EXPRESSKEYS orientacja. Sterownik tabletu automatycznie skonfiguruje wszystkie proporcje tabletu (w tym opcje panelu sterowania tabletu Wacom) do obsługi przez osobę praworęczną. Następnie obróć tablet tak, aby przyciski ExpressKeys znajdowały się po lewej stronie. Konfiguracja tabletu Intuos4 do obsługi przez osoby leworęczne: Otwórz panel sterowania tabletu Wacom i wybierz kartę MAPOWANIE. Wybierz opcję PRAWE PRZYCISKI EXPRESSKEYS orientacja. Sterownik tabletu automatycznie skonfiguruje wszystkie proporcje tabletu (w tym opcje panelu sterowania tabletu Wacom) do obsługi przez osobę leworęczną. Następnie obróć tablet tak, aby przyciski ExpressKeys znajdowały się po prawej stronie. 20

21 21 ZAZNAJOMIENIE Z OBSZAREM AKTYWNYM TABLETU Pióro i inne narzędzia wprowadzania Intous4 działają tylko na obszarze aktywnym tabletu. Po umieszczeniu pióra na tablecie kursor (wskaźnik) pojawi się w odpowiednim punkcie na ekranie. Kursor ekranowy pokazuje położenie pióra i podąża za ruchami pióra po powierzchni tabletu. Jest to ustawienie domyślne dla pióra. Informacje dotyczące sposobu korzystania z pióra Grip Pen. Obszar aktywny stanowi zmapowane odzwierciedlenie ekranu komputera. Domyślnie wykorzystuje on cały ekran lub wszystkie ekrany, jeśli system został skonfigurowany do obsługi wielu wyświetlaczy. Mapowanie można dostosować do własnych potrzeb poprzez ustawienie funkcji ustawienia mapowania tablet-ekran. Obszar aktywny tabletu Obszar tabletu odczytujący ruch pióra. Wszystkie narzędzia wprowadzania Intuos4 działają tylko na obszarze aktywnym tabletu. 21

22 22 PRACA Z WIELOMA MONITORAMI Jeśli do komputera podłączono więcej niż jeden monitor, urządzenie Intuos4 mapuje na nich w oparciu o ich konfigurację we właściwościach ekranu na panelu sterowania. Jeśli używany jest więcej niż jeden monitor oraz uruchomiony jest tryb rozszerzenia monitora, tablet będzie mapowany na wszystkie monitory, traktując je jako jeden duży monitor. Poniższy rysunek przedstawia mapowanie tabletu na całym pulpicie systemowym, który jest wyświetlany na dwóch monitorach. Monitor 1 Monitor 2 Jeśli monitory pracują w trybie lustrzanym (oba monitory wyświetlają ten sam obraz), tablet jest mapowany na cały obszar każdego z nich, zaś kursor ekranowy jest wyświetlany równocześnie na wszystkich monitorach. Aby uzyskać szczegółowe informacje na temat konfiguracji komputera i systemu operacyjnego do pracy z wieloma monitorami należy odwołać się do dokumentacji dostarczonej ze sprzętem lub systemem operacyjnym. Po odpowiednim skonfigurowaniu komputera do pracy z kilkoma monitorami można dostosować funkcję ustawienia mapowania tablet-ekran, otwierając panel sterowania tabletu Wacom i modyfikując ustawienia odpowiednich opcji. Można na przykład skonfigurować mapowanie pojedynczego monitora lub części obszaru monitora. Wskazówka: Gdy system jest skonfigurowany do pracy z kilkoma monitorami, do przycisku ExpressKey można przypisać funkcję DISPLAY TOGGLE (Przełączanie wyświetlacza). Umożliwia to przełączanie bieżącego mapowania tabletu i kursora ekranowego pomiędzy pulpitem systemowym lub głównym wyświetlaczem a innymi monitorami. Więcej informacji można znaleźć w części Praca z funkcją Przełączanie wyświetlacza. 22

23 23 PRACA Z TABLETEM INTUOS4 Ten rozdział opisuje sposób korzystania z tabletu i narzędzi wprowadzania, a także zawiera ćwiczenia dla nowych użytkowników. Użytkownicy nie mający doświadczenia w pracy z tabletem piórkowym oraz narzędziami wprowadzania z poziomu tabletu powinni zapoznać się z poniższymi częściami instrukcji. Sposób korzystania z pióra Grip Pen Praca z tabletem SPOSÓB KORZYSTANIA Z PIÓRA GRIP PEN Pióro jest bezprzewodowe, czułe na nacisk i nie wymaga używania baterii. Istnieją cztery podstawowe techniki używania z pióra na obszarze aktywnym tabletu: wskazywanie, kliknięcie, dwukrotne kliknięcie oraz przeciąganie. Na kolejnych stronach znajdują się ćwiczenia umożliwiające nabycie wprawy w korzystaniu z pióra. Sposób trzymania pióra Przesuwanie Kliknięcie Przeciągnięcie Sposób korzystania z przełącznika bocznego Rysowanie z wykorzystaniem funkcji czułości nacisku Rysowanie z wykorzystaniem funkcji czułości pochylenia Wymazywanie Ćwiczenia koordynacji ręka-oko 23

24 24 SPOSÓB TRZYMANIA PIÓRA Pióro Grip Pen należy trzymać tak, jak zwykły ołówek lub długopis. Przełącznik boczny powinien znajdować się w łatwo dostępnym miejscu, tak aby można go było swobodnie przełączać przy użyciu kciuka lub palca wskazującego, a jednocześnie w takim miejscu, które uniemożliwia przypadkowe naciskanie podczas rysowania lub kierowania kursorem przy użyciu pióra. Pióro należy pochylić w sposób umożliwiający wygodną pracę. Pozycja podczas rysowania i nawigacji Pozycja podczas wymazywania Podstawkę należy umieścić w łatwo dostępnym miejscu. Podstawka umożliwia pionowe lub poziomie ułożenie pióra. Ważne: gdy pióro nie jest używane, należy umieścić je w podstawce pod pióro lub położyć płasko na biurku. Aby zachować czułość pióra, nie należy przechowywać go w miejscu, w którym jego końcówka lub gumka będzie dotykała innych przedmiotów. Pozostawienie narzędzia Intuos4 na tablecie może spowodować błędy w przesuwaniu kursora ekranowego podczas używania innych urządzeń wskazujących lub uniemożliwić przejście komputera w stan uśpienia. Również pozostawienie pióra na tablecie może spowodować, że urządzenie nie zostanie automatycznie wyłączone i akumulator zostanie rozładowany. Tablet jest także wyposażony w odłączany uchwyt pióra. Uchwyt pióra jest przydatny w sytuacji, kiedy korzystanie z biurkowej podstawki pod pióro jest niewygodne. Uchwyt pióra jest zoptymalizowany do bezpiecznego przechowywania pióra Grip Pen i opcjonalnego aerografu. Podłączenie opcjonalnego uchwytu pióra: Odłącz pokrywę uchwytu pióra i zdejmij ją z tabletu. Zamocuj uchwyt pióra w miejscu pokrywy, wsuwając go w otwór tabletu. Po podłączeniu uchwytu można umieścić w nim pióro w celu zapewnienia bezpiecznego przechowywania. Uchwyt pióra można zdemontować przez odłączenie go od tabletu. Aby chronić tablet, zawsze po zdemontowaniu uchwytu pióra należy założyć pokrywę uchwytu pióra. 24

25 25 PRZESUWANIE Pióro służy do ustalania położenia kursora (lub wskaźnika) na ekranie. Podnieś pióro i umieść jego końcówkę na obszarze aktywnym tabletu. Kursor pojawi się w nowym miejscu. Przesuń kursor ekranowy, poruszając piórem po powierzchni tabletu. Wykonaj tę czynność bez dotykania powierzchni tabletu i utrzymując końcówkę zakresie zbliżenia tabletu. Aby wybrać ikonę lub folder, za pomocą pióra ustaw kursor ekranowy na obiekcie. Naciśnij, aby wybrać. Wskazówki: W wypadku pojawienia się trudności w posługiwaniu się piórem należy zapoznać się z częścią ćwiczenia koordynacji rękaoko. Umieszczenie tabletu równolegle do monitora, tak aby kursor ekranowy poruszał się w tym samym kierunku, co dłoń na tablecie, ułatwia wskazywanie. Pióro można skonfigurować w celu ustalania położenia kursora ekranowego na dwa różne sposoby (patrz ustawienia mapowania tablet-ekran). Po umieszczeniu pióra na tablecie w TRYBIE PIÓRA kursor ekranowy znajdzie się w odpowiednim punkcie ekranu. Kursor ekranowy pokazuje położenie pióra i podąża za ruchami pióra po powierzchni tabletu. Jest to ustawienie domyślne dla pióra. Końcówka pióra powinna znajdować się w odległości mniejszej niż 10 mm od powierzchni tabletu podczas przesuwania kursora ekranowego i korzystania z przycisku pióra. Do przesuwania kursora ekranowego lub użycia przełącznika bocznego końcówka pióra nie musi dotykać tabletu. Wszystkie narzędzia Intuos4, w tym mysz Intuos4, działają tylko na obszarze aktywnym tabletu. 10 mm W TRYBIE PRACY MYSZY w ustawieniu domyślnym dla myszy Intuos4 umieszczenie kursora wymaga wykonania ruchu podniesienia i przesunięcia, przypominającego działanie tradycyjnej myszy. 25

26 26 KLIKNIĘCIE Kliknięcie umożliwia podświetlenie lub zaznaczenie elementu na ekranie. Dwukrotnie kliknij, aby otworzyć. Kliknięcie. Stuknij jednokrotnie piórem na powierzchni tabletu lub dociśnij końcówkę pióra na tyle mocno, by zostało to odczytane jako kliknięcie. ( Kliknięcie końcówki pióra nie jest słyszalne). Spróbuj kliknąć ikonę folderu, przesuwając kursor na ekranie na tę ikonę i naciskając końcówkę pióra. Po naciśnięciu folder powinien zostać podświetlony. Wskazówka: system Windows można skonfigurować tak, aby umieszczenie pióra nad ikoną zaznaczało ją, a pojedyncze kliknięcie uruchamiało. Aby włączyć tę funkcję, w pierwszej kolejności otwórz folder. W systemie operacyjnym Windows 7 i Vista w menu rozwijanym ORGANIZUJ wybierz pozycję OPCJE FOLDERÓW IWYSZUKIWANIA... Na karcie OGÓLNE zaznacz pozycję POJEDYNCZE KLIKNIĘCIE BĘDZIE OTWIERAĆ ELEMENT (WSKAZANIE ZAZNACZY). W systemie operacyjnym Windows XP: w menu rozwijanym NARZĘDZIA wybierz pozycję OPCJE FOLDERÓW... Na karcie OGÓLNE zaznacz pozycję POJEDYNCZE KLIKNIĘCIE BĘDZIE OTWIERAĆ ELEMENT (WSKAZANIE ZAZNACZY). Dwukrotne kliknięcie. Stuknij dwukrotnie szybko końcówką pióra w to samo miejsce na tablecie. Przypomina to dwukrotne kliknięcie przyciskiem myszy. Kliknij dwukrotnie ikonę folderu, by go otworzyć. Wskazówka: Naciśnij górny przełącznik boczny, aby kliknąć dwukrotnie. Jest to łatwiejsze niż dwukrotne stuknięcie końcówką pióra i jest preferowaną metodą dwukrotnego kliknięcia piórem. PRZECIĄGNIĘCIE Przeciągnięcie służy do zaznaczania i przesuwania obiektów na ekranie monitora. W pierwszej kolejności wskaż obiekt. Następnie dociśnij końcówkę pióra i przesuń ją po powierzchni tabletu. Zaznaczony obiekt powinien poruszać się na ekranie. Aby zaznaczyć tekst w dokumencie, przesuń kursor ekranowy na początek linii tekstu, a następnie przeciągnij pióro po tablecie, aby podświetlić żądany tekst. 26

27 27 SPOSÓB KORZYSTANIA Z PRZEŁĄCZNIKA BOCZNEGO Przełącznik boczny na piórze Intuos4 Grip Pen pozwala na korzystanie z dwóch programowanych funkcji, wybieranych poprzez przechylenie przełącznika w odpowiednim kierunku. Przełącznika można używać, gdy końcówka pióra znajduje się w odległości mniejszej niż 10 mm od obszaru roboczego tabletu. Użycie przełącznika nie wymaga dotknięcia powierzchni tabletu końcówką pióra. Wartości domyślne ustawień przełącznika to: Górny: Dolny: DWUKROTNE KLIKNIĘCIE KLIKNIĘCIE PRAWYM PRZYCISKIEM Wskazówka: Naciśnij górny przełącznik boczny, aby kliknąć dwukrotnie. Jest to łatwiejsze niż dwukrotne stuknięcie końcówką pióra. Aby wywołać kliknięcie prawym przyciskiem menu i wyświetlić właściwe dla aplikacji lub ikony, naciśnij dolny przełącznik pióra. Ustawienie funkcji przełącznika PRZESUŃ/PRZEWIŃ umożliwia przesuwanie dokumentu lub obrazu w aktywnym oknie w dowolnym kierunku poprzez naciśnięcie przycisku pióra i przesuwanie końcówki pióra po obszarze aktywnym tabletu. Podczas przesuwania końcówki pióra dokument lub obraz jest przesuwany w kierunku zgodnym z ruchem pióra na tablecie. Po zakończeniu przesuwania zwolnij przycisk pióra lub unieś końcówkę pióra ponad tablet. W niektórych oknach aplikacji dokument jest przesuwany dokładnie za kursorem ekranowym podczas przesuwania końcówki pióra, w innych zaś jest on przesuwany w przybliżonym kierunku ruchu kursora. W celu przypisania przyciskom nowych funkcji należy zapoznać się z częścią ustawienia własne przycisków narzędzi. 27

28 28 RYSOWANIE Z WYKORZYSTANIEM FUNKCJI CZUŁOŚCI NACISKU Pióro odzwierciedla ruchy dłoni, co pozwala na tworzenie naturalnych pociągnięć piórem lub pędzlem. Wiele aplikacji graficznych jest wyposażonych w narzędzia reagujące na nacisk wywierany na pióro. Na przykład w niektórych aplikacjach do zmiany charakterystyki linii (szerokość, kolor i stopień krycia) służą suwaki. Charakterystyki te można znacznie lepiej kontrolować dzięki funkcji czułości nacisku pióra. Szerokość linii, przejścia kolorów i stopień krycia można regulować poprzez nacisk wywierany na pióro. Narzędzia atramentu cyfrowego w systemie operacyjnym Microsoft Windows 7, Vista oraz w pakiecie Office 2007 lub nowszym również reagują na nacisk wywierany na pióro. Aby rysować, pisać lub korzystać z funkcji atramentu cyfrowego i funkcji czułości nacisku, przesuwaj pióro po powierzchni tabletu, dociskając z różną siłą końcówkę pióra. Silniejsze naciśnięcie powoduje rysowanie grubszych linii lub ciemniejszego koloru. Lżejsze naciśnięcie powoduje rysowanie cieńszych linii lub jaśniejszego koloru. Uwaga: niektóre aplikacje wymagają wcześniejszego wyboru z palety narzędzi aplikacji narzędzia czułego na nacisk. Informacje na temat regulacji siły docisku końcówki znajdują się w części regulacja nacisku końcówki i dwukrotnego kliknięcia. Lista aplikacji obsługujących czułość na nacisk znajduje się na naszej stronie internetowej. Więcej informacji na ten temat można znaleźć w części informacje o produkcie. RYSOWANIE Z WYKORZYSTANIEM FUNKCJI CZUŁOŚCI POCHYLENIA Tablet rozpoznaje odchylenie pióra od pionu. W niektórych aplikacjach pochylenia można używać do określenia kształtu i grubości linii. Na przykład podczas pracy z aerografem odchylenie pióra od pionu może być używane do zwiększenia grubości rysowanej linii. W innych aplikacjach można używać pochylenia do określenia takich cech linii, jak szerokość, kolor lub stopień krycia. Aby przetestować funkcję pochylenia, narysuj krzywą w aplikacji graficznej obsługującej funkcję czułości na pochylenie (na przykład programie Corel Painter TM ). Upewnij się, że funkcja pochylenia jest włączona w aplikacji, a następnie zmień pochylenie pióra podczas rysowania w celu zmiany kształtu i grubości rysowanej linii. W używanej aplikacji można określić charakterystyki pędzla w celu utworzenia różnych efektów. W celu określenia stopnia wychylenia wymaganego do uzyskania określonego efektu w aplikacji, zobacz część ustawienia własne czułości pochylenia. Lista aplikacji obsługujących funkcję czułości pochylenia znajduje się na naszej stronie internetowej. Więcej informacji na ten temat można znaleźć w części informacje o produkcie. 28
