1 Podstawy urządzeń okrętowych - wykład semestr III ilość godzin - 30 Prowadzący: dr inż. Jacek Nakielski pokój 502B telefon janak@pg.gda.pl

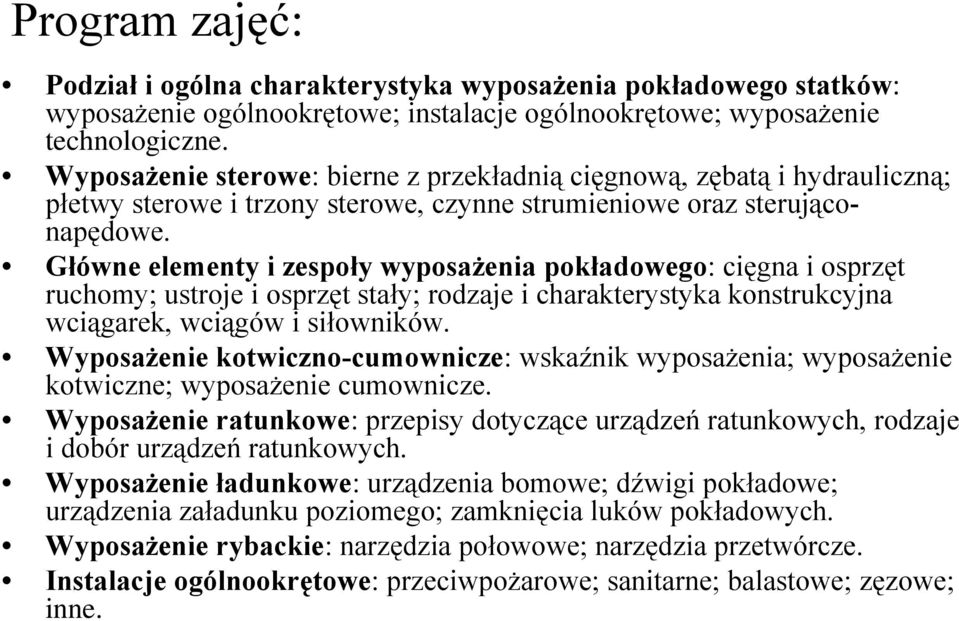

2 Program zajęć: Podział i ogólna charakterystyka wyposażenia pokładowego statków: wyposażenie ogólnookrętowe; instalacje ogólnookrętowe; wyposażenie technologiczne. Wyposażenie sterowe: bierne z przekładnią cięgnową, zębatą i hydrauliczną; płetwy sterowe i trzony sterowe, czynne strumieniowe oraz sterująconapędowe. Główne elementy i zespoły wyposażenia pokładowego: cięgna i osprzęt ruchomy; ustroje i osprzęt stały; rodzaje i charakterystyka konstrukcyjna wciągarek, wciągów i siłowników. Wyposażenie kotwiczno-cumownicze: wskaźnik wyposażenia; wyposażenie kotwiczne; wyposażenie cumownicze. Wyposażenie ratunkowe: przepisy dotyczące urządzeń ratunkowych, rodzaje i dobór urządzeń ratunkowych. Wyposażenie ładunkowe: urządzenia bomowe; dźwigi pokładowe; urządzenia załadunku poziomego; zamknięcia luków pokładowych. Wyposażenie rybackie: narzędzia połowowe; narzędzia przetwórcze. Instalacje ogólnookrętowe: przeciwpożarowe; sanitarne; balastowe; zęzowe; inne.

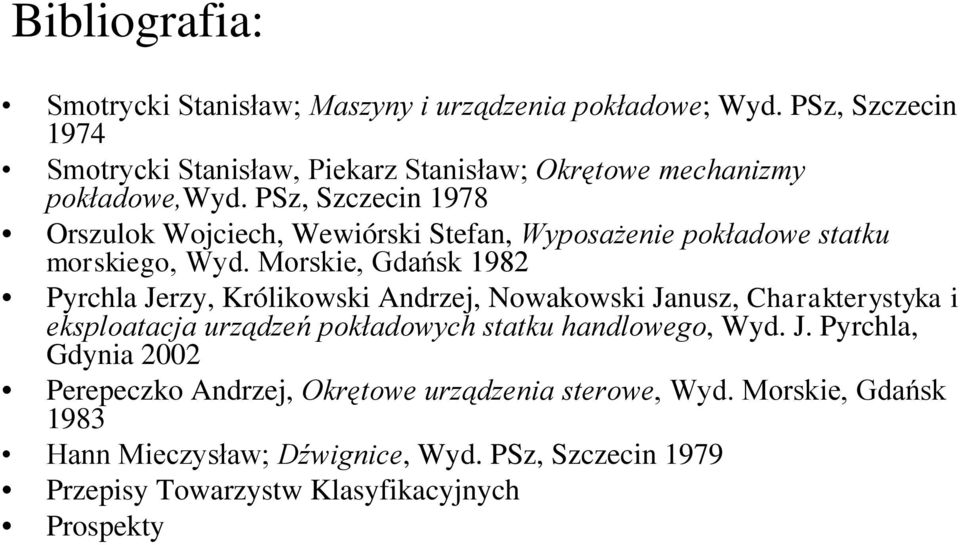

3 Bibliografia: Smotrycki Stanisław; Maszyny i urządzenia pokładowe; Wyd. PSz, Szczecin 1974 Smotrycki Stanisław, Piekarz Stanisław; Okrętowe mechanizmy pokładowe,wyd. PSz, Szczecin 1978 Orszulok Wojciech, Wewiórski Stefan, Wyposażenie pokładowe statku morskiego, Wyd. Morskie, Gdańsk 1982 Pyrchla Jerzy, Królikowski Andrzej, Nowakowski Janusz, Charakterystyka i eksploatacja urządzeń pokładowych statku handlowego, Wyd. J. Pyrchla, Gdynia 2002 Perepeczko Andrzej, Okrętowe urządzenia sterowe, Wyd. Morskie, Gdańsk 1983 Hann Mieczysław; Dźwignice, Wyd. PSz, Szczecin 1979 Przepisy Towarzystw Klasyfikacyjnych Prospekty

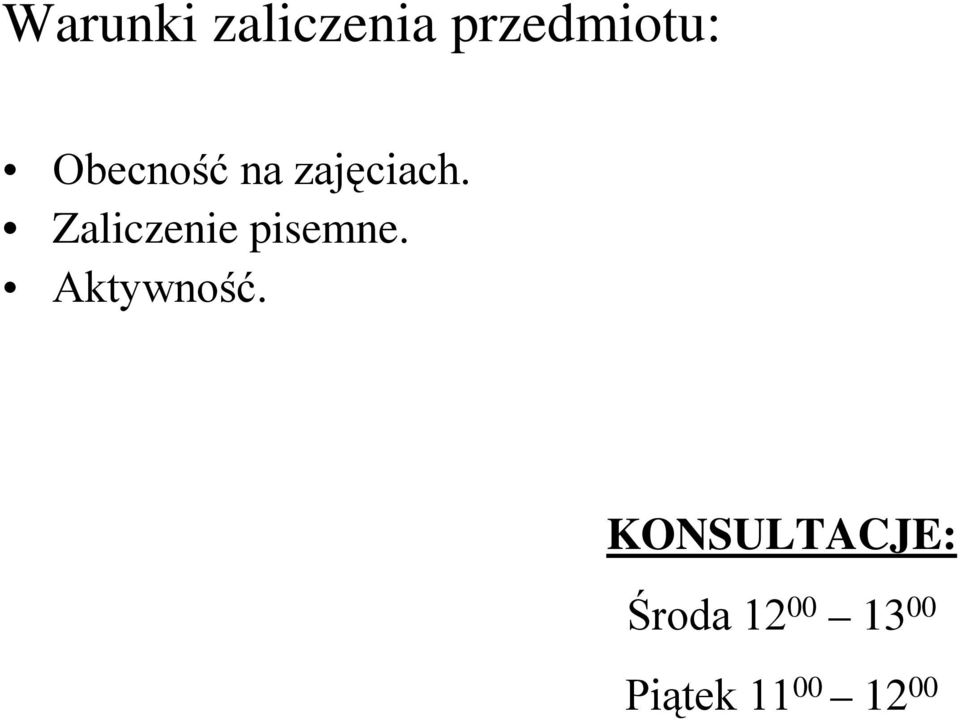

4 Warunki zaliczenia przedmiotu: Obecność na zajęciach. Zaliczenie pisemne. Aktywność. KONSULTACJE: Środa Piątek

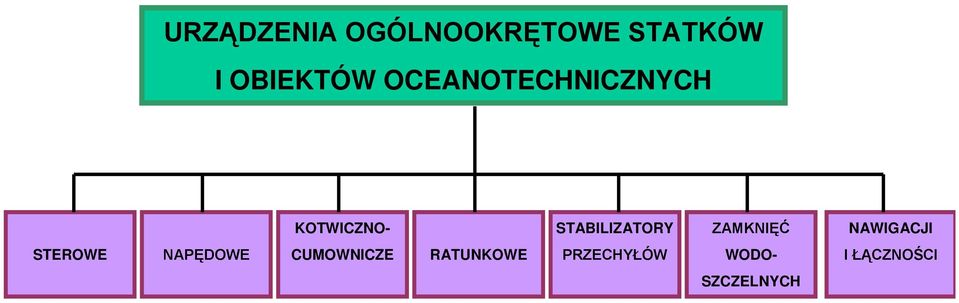

5 URZĄDZENIA OGÓLNOOKRĘTOWE STATKÓW I OBIEKTÓW OCEANOTECHNICZNYCH KOTWICZNO- STABILIZATORY ZAMKNIĘĆ NAWIGACJI STEROWE NAPĘDOWE CUMOWNICZE RATUNKOWE PRZECHYŁÓW WODO- I ŁĄCZNOŚCI SZCZELNYCH

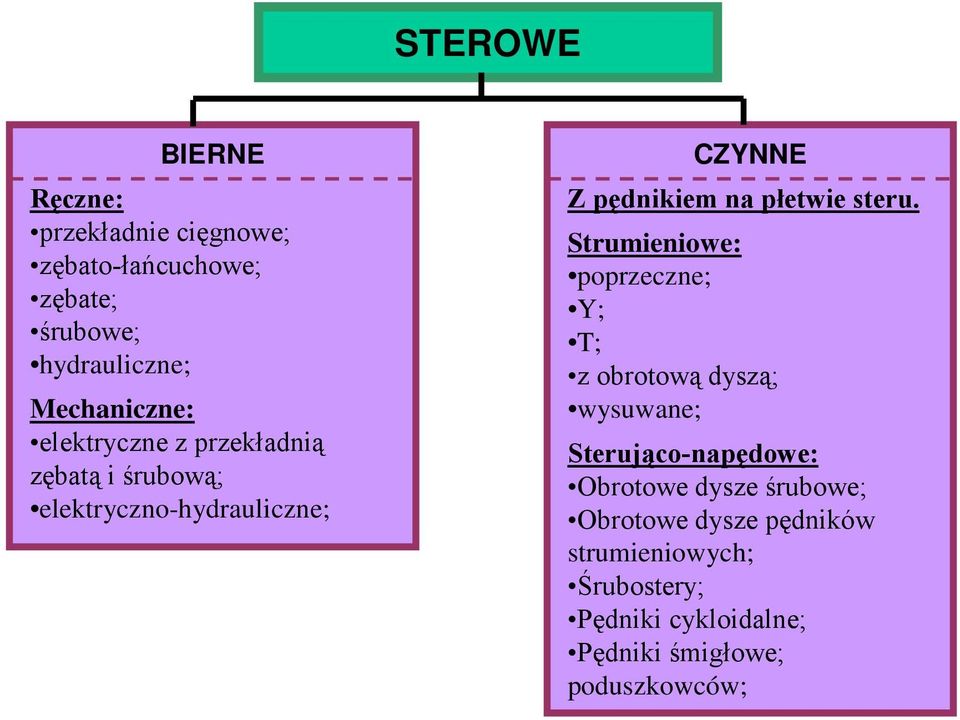

6 STEROWE BIERNE Ręczne: przekładnie cięgnowe; zębato-łańcuchowe; zębate; śrubowe; hydrauliczne; Mechaniczne: elektryczne z przekładnią zębatą i śrubową; elektryczno-hydrauliczne; CZYNNE Z pędnikiem na płetwie steru. Strumieniowe: poprzeczne; Y; T; z obrotową dyszą; wysuwane; Sterująco-napędowe: Obrotowe dysze śrubowe; Obrotowe dysze pędników strumieniowych; Śrubostery; Pędniki cykloidalne; Pędniki śmigłowe; poduszkowców;

7 NAPĘDOWE MECHANIZMY ŚRUB NASTAWNYCH URZĄDZENIA PĘDNIKÓW WIATROWYCH

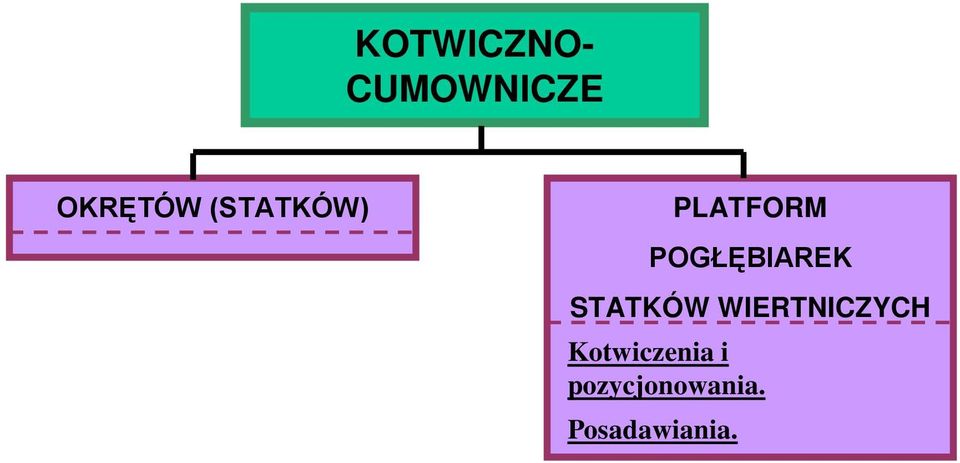

8 KOTWICZNO- CUMOWNICZE OKRĘTÓW (STATKÓW) PLATFORM POGŁĘBIAREK STATKÓW WIERTNICZYCH Kotwiczenia i pozycjonowania. Posadawiania.

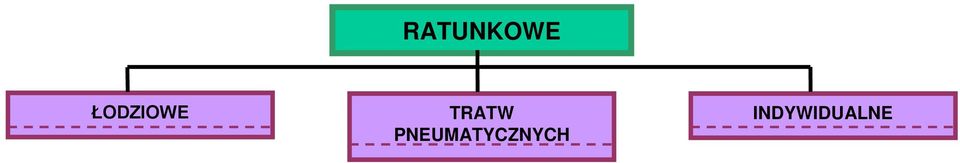

9 RATUNKOWE ŁODZIOWE TRATW PNEUMATYCZNYCH INDYWIDUALNE

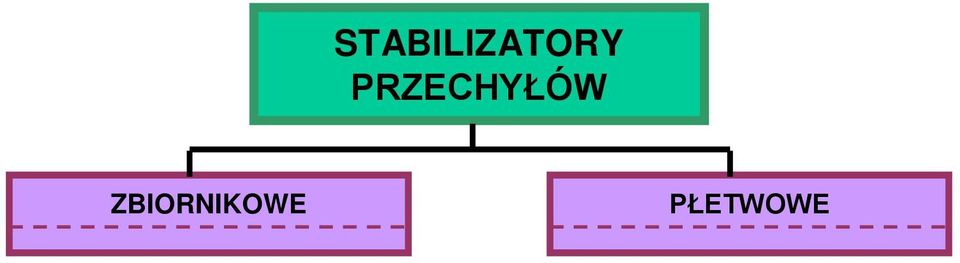

10 STABILIZATORY PRZECHYŁÓW ZBIORNIKOWE PŁETWOWE

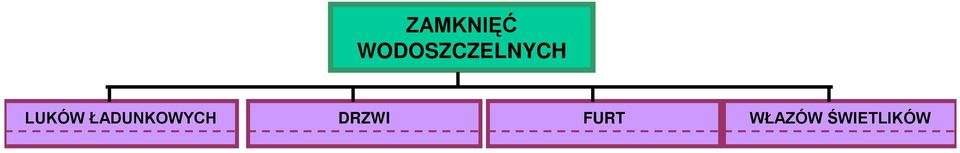

11 ZAMKNIĘĆ WODOSZCZELNYCH LUKÓW ŁADUNKOWYCH DRZWI FURT WŁAZÓW ŚWIETLIKÓW

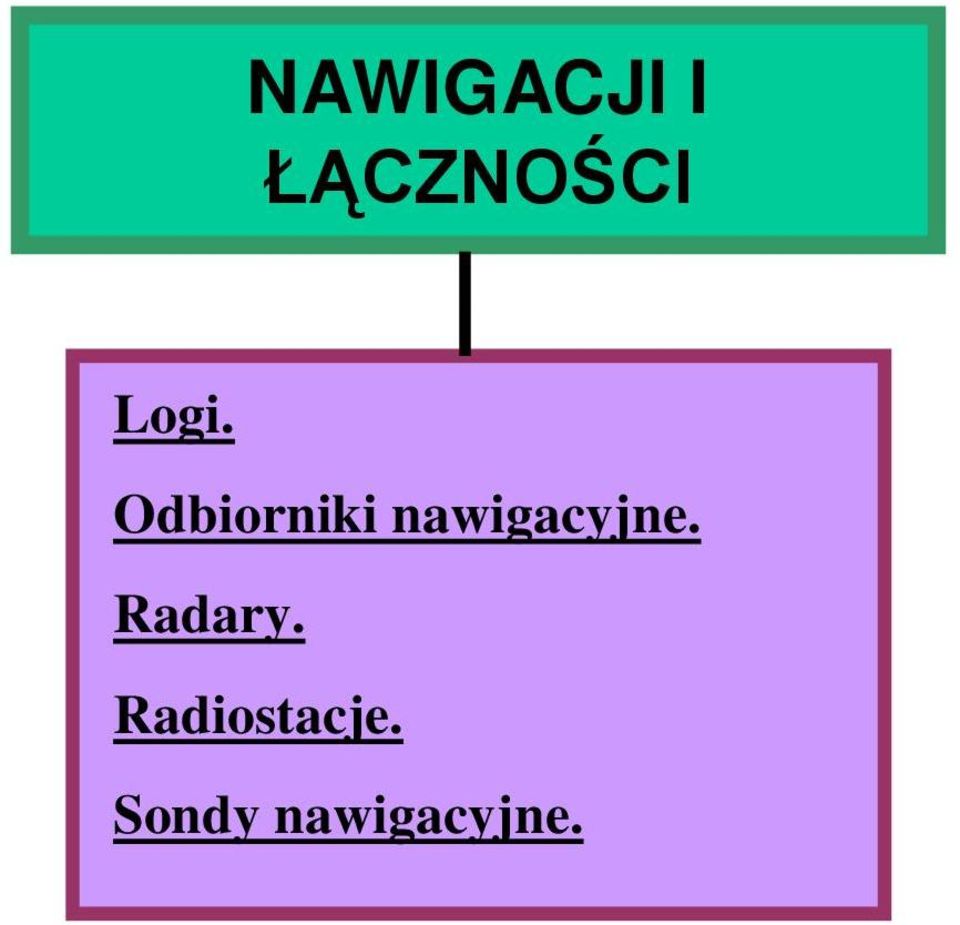

12 NAWIGACJI I ŁĄCZNOŚCI Logi. Odbiorniki nawigacyjne. Radary. Radiostacje. Sondy nawigacyjne.

13 INSTALACJE OGÓLNOOKRĘTOWE NAPĘDÓW CENTRALNEGO PRZECIW- HYDRAULICZNYCH KADŁUBOWE SANITARNE OGRZEWANIA POŻAROWE ELEKTRYCZNE Układy indywidualne i grupowe Układy centralne Zęzowe Balastowe Sąd wlewów i odpowietrzeń Wody słodkiej: do picia; ciepłej sanitarnej; Wody zaburtowej Ściekowe Wodnego Parowego Elektrycznego Wykrywania i sygnalizacji Gaśnicze: Wodne; Pianowe; CO 2 ; Inne; Elektroenergetyczne systemy okrętowe: źródła; sieci; odbiorniki; Elektrownie okrętowe Lokalne baterie gaśnicze Elektryczne napędy główne Elektryczne napędy urządzeń okrętowych

14 Urządzenia ratunkowe Zamknięcia luków, furt i przejść Urządzenia sterowe (czynne i bierne) Urządzenia kotwicznocumownicze Instalacje: sanitarne, przeciwpożarowe, zęzowe, balastowe i inne Masowiec New Guardian

15 URZĄDZENIA TECHNOLOGICZNE STATKÓW I OBIEKTÓW OCEANOTECHNICZNYCH DO PRAC OCZYSZCZANIA RYBACKIE HOLOWNICZE ŁADUNKOWE WYDOBYWCZE PODWODNYCH ŚRODOWISKA BADAWCZE MORSKIEGO

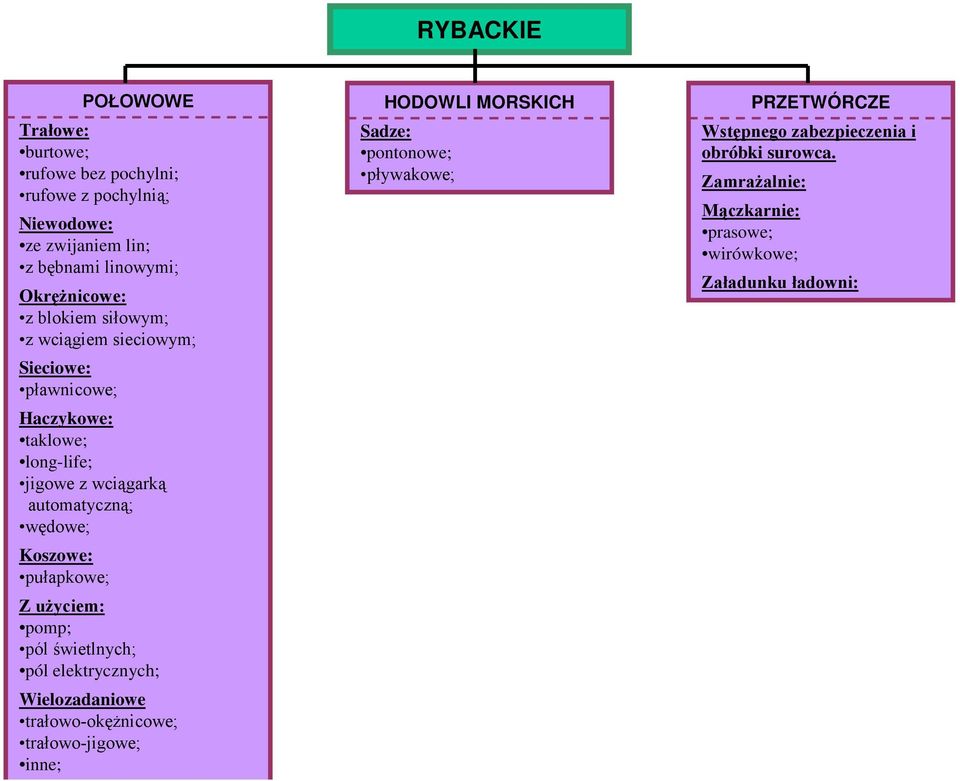

16 RYBACKIE POŁOWOWE Trałowe: burtowe; rufowe bez pochylni; rufowe z pochylnią; Niewodowe: ze zwijaniem lin; z bębnami linowymi; Okrężnicowe: z blokiem siłowym; z wciągiem sieciowym; Sieciowe: pławnicowe; Haczykowe: taklowe; long-life; jigowe z wciągarką automatyczną; wędowe; Koszowe: pułapkowe; Z użyciem: pomp; pól świetlnych; pól elektrycznych; Wielozadaniowe trałowo-okężnicowe; trałowo-jigowe; inne; HODOWLI MORSKICH Sadze: pontonowe; pływakowe; PRZETWÓRCZE Wstępnego zabezpieczenia i obróbki surowca. Zamrażalnie: Mączkarnie: prasowe; wirówkowe; Załadunku ładowni:

17 HOLOWNICZE HOLOWNIKÓW PORTOWYCH HOLOWNIKÓW MORSKICH ŁĄCZĄCE PCHACZY

18 ŁADUNKOWE ZAŁADUNKU PIONOWEGO (LO-LO) Urządzenia bomowe: lekkie; zmechanizowane; ciężkie; Żurawie pokładowe: wysięgnikowe; przegubowe; Suwnice: jednobramowe; dwubramowe; ZAŁADUNKU POZIOMEGO (RO-RO) Pomosty (furty): zewnętrzne (w osi statku, skośne, obrotowe); wewnętrzne; Furty ładunkowe. Windy i platformy ładunkowe. ZAŁADUNKU BARKOWEGO (float on float off) LASH SEBE BACAT ZAŁADUNKU CIĄGŁEGO (pump in pump out) Instalacje ładunkowe: hydrauliczne; pneumatyczne; Przenośnikowe: o ruchu ciągłym; WIELOZADANIOWE CON-RO OBO CAR-ORE inne

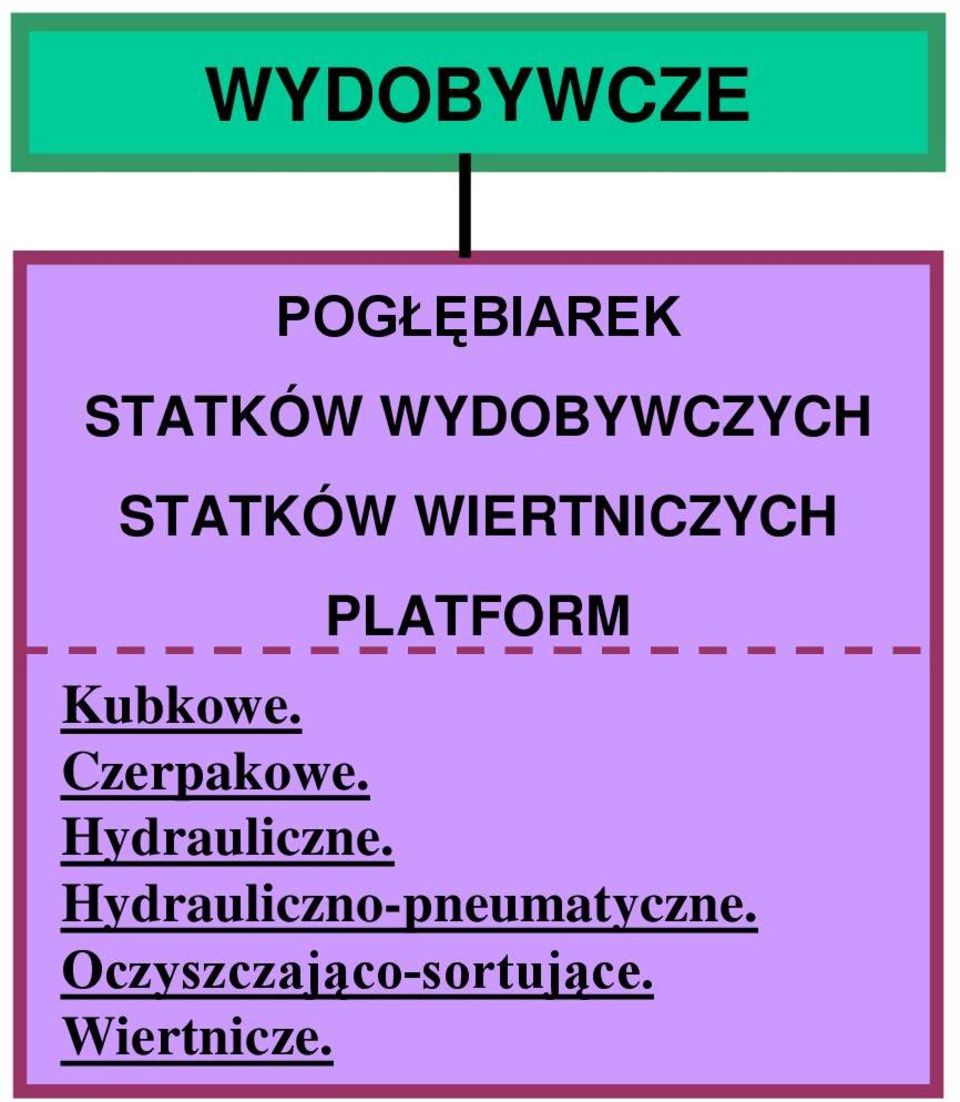

19 WYDOBYWCZE POGŁĘBIAREK STATKÓW WYDOBYWCZYCH STATKÓW WIERTNICZYCH PLATFORM Kubkowe. Czerpakowe. Hydrauliczne. Hydrauliczno-pneumatyczne. Oczyszczająco-sortujące. Wiertnicze.

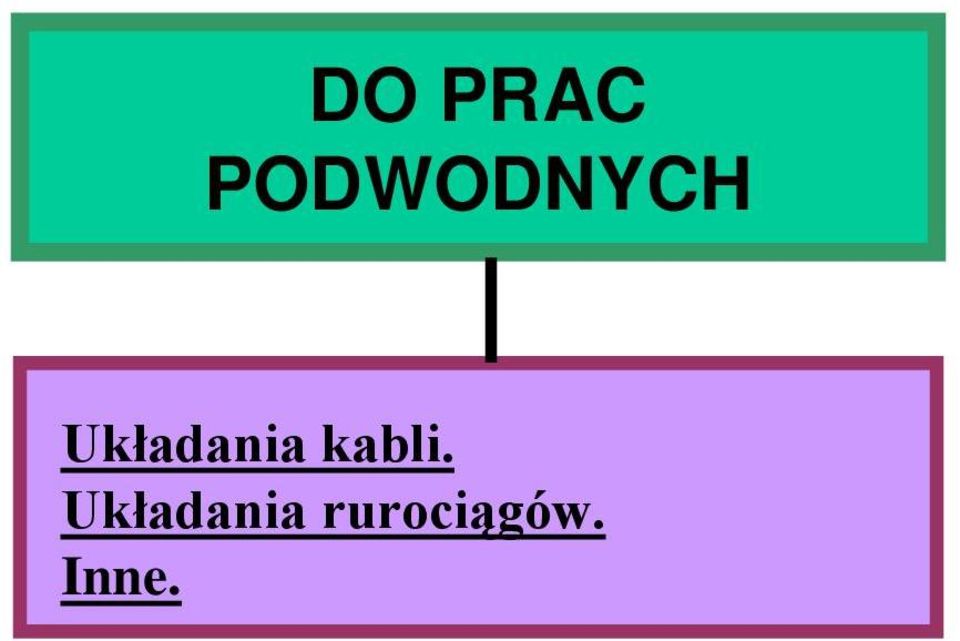

20 DO PRAC PODWODNYCH Układania kabli. Układania rurociągów. Inne.

21 OCZYSZCZANIA ŚRODOWISKA MORSKIEGO Zbieraczki zanieczyszczeń olejowych. Zapory. Urządzenia środków dyspergujących.

22 BADAWCZE GEOLOGICZNE OCEANOGRAFICZNE RYBOŁÓWSTWA Urządzenia: sond pomiarowych; siatki planktonowe; butle; czerpaki; drągi denne; Urządzenia hydroakustyczne:
