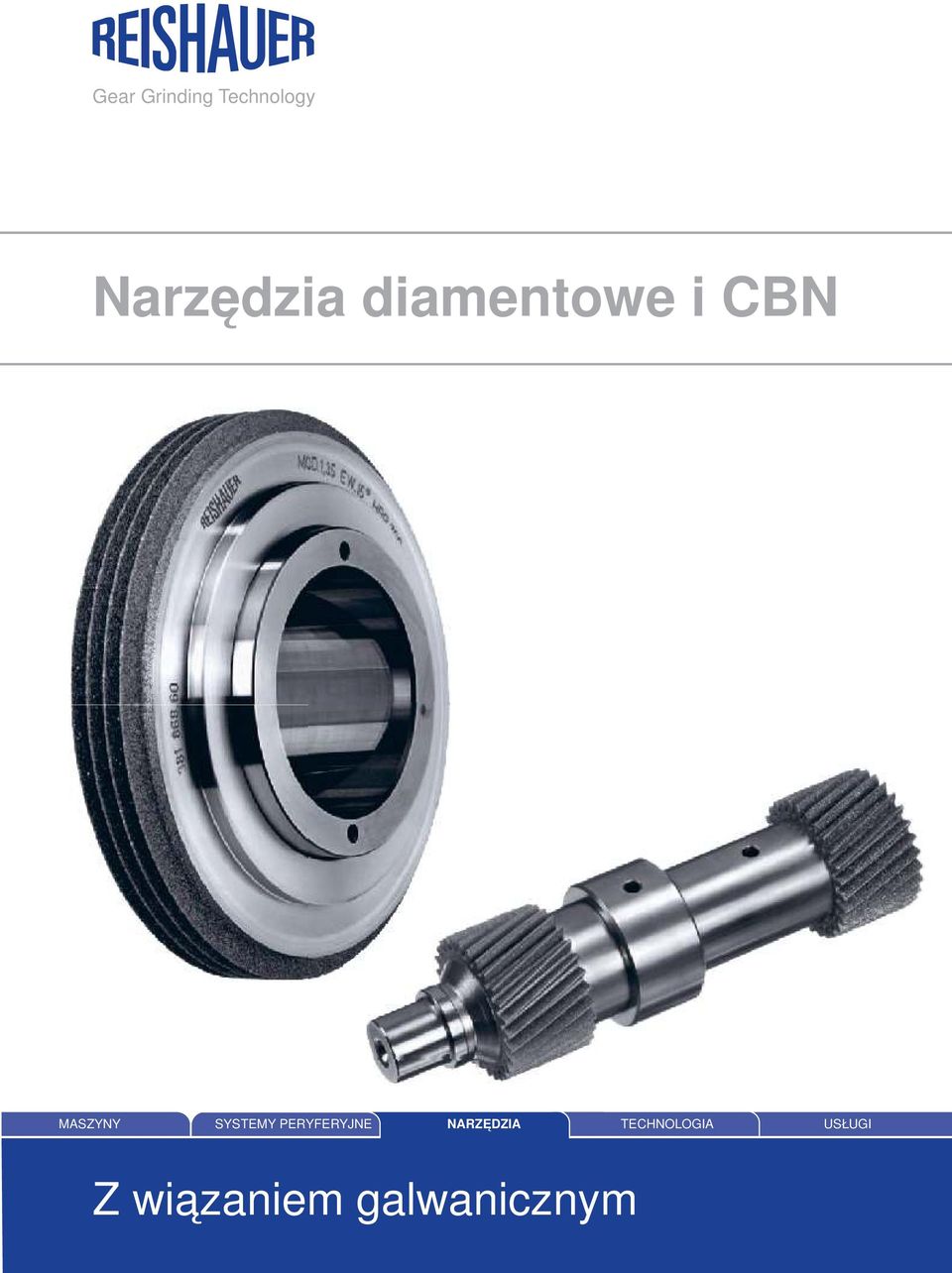

1 Gear Grinding Technology Narzędzia diamentowe i CBN MASZYNY SYSTEMY PERYFERYJNE NARZĘDZIA TECHNOLOGIA USŁUGI Z wiązaniem galwanicznym

2 Technologia obwiedniowego szlifowania kół zębatych wynaleziona i doprowadzona do perfekcji przez firmę Reishauer - oferuje nieocenione zalety: Najwyższą produktywność dzięki wysokiej wydajności skrawania i minimalnym czasom pomocniczym Świetną jakość uzębienia po szlifowaniu ze względu na daleko idącą jej niezależność od jakości w stanie przed obróbką. Ekstremalną niezawodność procesu dzięki dosuwaniu i obciąganiu ściernicy ślimakowej na maszynie. Zoptymalizowaną pod względem emisji dźwięku strukturę powierzchni kół zębatych dzięki zastosowaniu technologii cichego dosuwu (Low Noise Shifting) firmy Reishauer Wysokie szczątkowe naprężenia ściskające dzięki krótkim czasom kontaktu między powierzchniami bocznymi uzębienia i ściernicy ślimakowej Optymalną nośność stóp zębów dzięki pełnemu przeszlifowaniu stóp zębów Wszechstronne możliwości wprowadzania i zmieniania modyfikacji linii zęba za pomocą sterowanej CNC kinematyki maszyny Niskie koszty narzędziowe dzięki wysokiej trwałości narzędzi do obciągania i ściernic ślimakowych Nastawianie określonych wartości skręcenia linii zęba dzięki zastosowaniu techniki szlifowania Twist Control firmy Reishauer

3 ZAKRES KOMPETENCJI: TECHNOLOGIA NARZĘDZI 3 Jakość firmy Reishauer dla najwyższej precyzji i produktywności NARZĘDZIA DIAMENTOWE I CBN Dział narzędzi firmy Reishauer konstruuje, produkuje i sprzedaje wysoce wyspecjalizowane narzędzia diamentowe i CBN z wiązaniem galwanicznym do obciągania, szlifowania, cięcia, wiercenia, polerowania jak również do innych zastosowań specjalnych. Wysoka jakość w zakresie precyzji, okresu trwałości lub odporności na zużycie bazuje na wieloletnich doświadczeniach oraz ponad przeciętnej gotowości do wprowadzania innowacji. W niniejszym prospekcie znajdą Państwo podstawowy przegląd narzędzi do precyzyjnej obróbki wykańczającej w stanie twardym stosowanej w nowoczesnej technologii kół zębatych.

4 4 NARZĘDZIA DIAMENTOWE Tarcze do obciągania Tarcza z jednym stożkiem Rolka kształtowa Zespołowa rolka profilowa Rolka pełnoprofilowa Zespołowa tarcza profilowa z rolką zaokrąglającą Do profilowania walcowych ściernic ślimakowych W każdym przypadku firma Reishauer stara się zastosować rozwiązanie najlepsze z możliwych pod względem technicznym i ekonomicznym. Dotyczy to również naszych tarcz i rolek do obciągania. Dla każdego zastosowania zarys narzędzia uwarunkowany jest zróżnicowanymi zadaniami produkcji mało-, średnio- lub wielkoseryjnej oraz specyficznymi wymaganiami w zakresie geometrii i elastyczności. W kombinacji z odpowiednią metodą obciągania spełniane są bez mała wszystkie wymagania obciągania ściernic ślimakowych do ciągłego szlifowania obwiedniowego uzębień ewolwentowych i nieewolwentowych. Kompetencja oraz jakość produkcji firmy Reishauer gwarantują optymalną niezawodność procesu.

5 NARZĘDZIA DIAMENTOWE 5 Koła zębate do obciągania Diamentowy wałek uzębiony do szlifowania i honowania Diamentowe koło zębate do obciągania, z pokryciem pozytywnym Diamentowe koło zębate do obciągania, z pokryciem negatywnym Do profilowania globoidalnych ściernic ślimakowych i honowników Produkcja tych narzędzi stawia najwyższe wymagania technologiczne procesowi wytwarzania. Z wieloletnich doświadczeń firmy Reishauer w zakresie konstrukcji i produkcji precyzyjnych szlifierek do kół zębatych korzysta również dział produkcji narzędzi. Wiodąca wiedza technologiczna generuje cenne efekty synergiczne wykorzystywane optymalnie w produkcji, z których korzyści czerpie bezpośrednio klient. Obok wysokiej dokładności okres trwałości jest szczególnie ważną właściwością tych narzędzi. Dzięki zastosowaniu wyselekcjonowanych ziaren diamentu oraz zoptymalizowanych procesów wytwarzania nasze narzędzia mają świetne charakterystyki robocze. Diamentowe koła zębate do obciągania produkowane są w wersjach z pokryciem pozytywnym i negatywnym dla wszystkich obecnych systemów produkcji kół zębatych.

6 6 NARZĘDZIA DIAMENTOWE Rolki profilowe i kształtowe Rolka profilowa wypukła Rolka profilowa wklęsła Rolka z zarysem gwintu Rolka profilowa Rolka kształtowa z zarysem promieniowym Do wydajnego obciągania w produkcji mało- i wielkoseryjnej Profilowe rolki diamentowe stosowane są do obciągania ściernic ślimakowych głównie w produkcji wielkoseryjnej. Ze względu na to, że wyposażone są już w wymagany zarys kształtowy, gwarantują ekstremalnie krótkie czasy obciągania. W produkcji diamentowych rolek profilowych wielkościami krytycznymi są tolerancje zarysu i kształtu jak również bardzo ostre kąty lub małe promienie. Narzędzia do obciągania produkowane przez firmę Reishauer przekonują spełnianiem najwyższych wymogów technicznych. Tam, gdzie jest to potrzebne wysokoobciążone krawędzie i zarysy wyposażane są w odpowiednie wzmocnienia. Diamentowe rolki kształtowe stosowane są na szlifierkach sterowanych numerycznie do obciągania ściernic. Obciąganie tych ściernic nie wymaga stosowania żadnych dodatkowych narzędzi do obciągania. Rolki kształtowe są narzędziami wysokiej precyzji. Tolerancje zawierają się w wąskim mikrometrycznym zakresie. Ze względu na dalszy, ukierunkowany na zwiększenie wydajności, rozwój innowacyjnych szlifierek wymagania stawiane tym narzędziom w zakresie precyzji i okresu trwałości będą nadal rosnąć. Firma Reishauer już dzisiaj jest dobrze wyposażona i służy Państwu pomocą jako silny technologicznie w pokonywaniu nowych wyzwań.

7 NARZĘDZIA CBN 7 Ściernice CBN Ściernica ślimakowa CBN Ściernica profilowa bez kołnierza Ściernica profilowa z kołnierzem Tarcza profilowa Do procesowo niezawodnego szlifowania kół zębatych i profili W produkcji kół zębatych rozwinęły się dwa sprawdzone i bardzo wydajne podstawowe typy narzędzi, a mianowicie ściernice profilowe CBN i ściernice ślimakowe CBN firmy Reishauer. Regularny azotek boru jest syntetycznym materiałem ściernym o twardości HV. Z uwagi na to, że CBN nie wykazuje powinowactwa chemicznego do stali stosuje się go głównie do obróbki materiałów żelaznych. Ściernice CBN firmy Reishauer wyróżniają się najwyższą dokładnością profilu w zakresie pola tolerancji wynoszącego kilka mikrometrów. Warunkiem produkcji narzędzi wysokiej jakości jest posiadanie wykwalifikowanego działu inżynierskiego tak samo potrzebne jak dysponowanie nowoczesnym wyposażeniem produkcyjnym i pomiarowym oraz specjalnymi szlifierkami do rozkruszania. Oprócz tego segregacja ziaren CBN oraz suwerenne opanowanie procesu galwanizacji wymaga posiadania nadzwyczajnej wiedzy technologicznej.

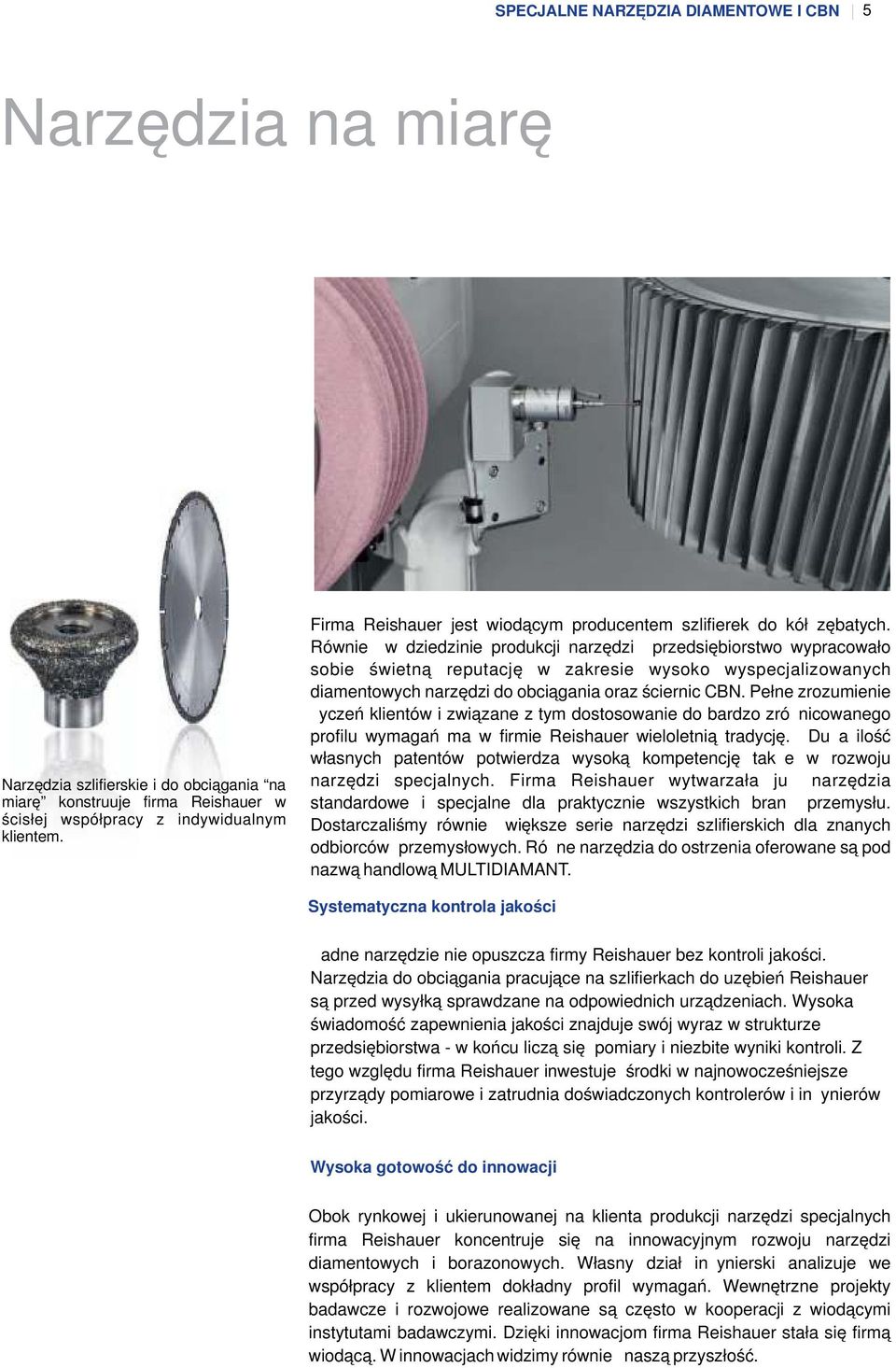

8 SPECJALNE NARZĘDZIA DIAMENTOWE I CBN 5 Narzędzia na miarę Narzędzia szlifierskie i do obciągania na miarę konstruuje firma Reishauer w ścisłej współpracy z indywidualnym klientem. Firma Reishauer jest wiodącym producentem szlifierek do kół zębatych. Również w dziedzinie produkcji narzędzi przedsiębiorstwo wypracowało sobie świetną reputację w zakresie wysoko wyspecjalizowanych diamentowych narzędzi do obciągania oraz ściernic CBN. Pełne zrozumienie życzeń klientów i związane z tym dostosowanie do bardzo zróżnicowanego profilu wymagań ma w firmie Reishauer wieloletnią tradycję. Duża ilość własnych patentów potwierdza wysoką kompetencję także w rozwoju narzędzi specjalnych. Firma Reishauer wytwarzała już narzędzia standardowe i specjalne dla praktycznie wszystkich branż przemysłu. Dostarczaliśmy również większe serie narzędzi szlifierskich dla znanych odbiorców przemysłowych. Różne narzędzia do ostrzenia oferowane są pod nazwą handlową MULTIDIAMANT. Systematyczna kontrola jakości Żadne narzędzie nie opuszcza firmy Reishauer bez kontroli jakości. Narzędzia do obciągania pracujące na szlifierkach do uzębień Reishauer są przed wysyłką sprawdzane na odpowiednich urządzeniach. Wysoka świadomość zapewnienia jakości znajduje swój wyraz w strukturze przedsiębiorstwa - w końcu liczą się pomiary i niezbite wyniki kontroli. Z tego względu firma Reishauer inwestuje środki w najnowocześniejsze przyrządy pomiarowe i zatrudnia doświadczonych kontrolerów i inżynierów jakości. Wysoka gotowość do innowacji Obok rynkowej i ukierunowanej na klienta produkcji narzędzi specjalnych firma Reishauer koncentruje się na innowacyjnym rozwoju narzędzi diamentowych i borazonowych. Własny dział inżynierski analizuje we współpracy z klientem dokładny profil wymagań. Wewnętrzne projekty badawcze i rozwojowe realizowane są często w kooperacji z wiodącymi instytutami badawczymi. Dzięki innowacjom firma Reishauer stała się firmą wiodącą. W innowacjach widzimy również naszą przyszłość.

9 TECHNOLOGIA SZLIFOWANIA KÓŁ ZĘBATYCH FIRMY REISHAUER 9 Krąg Kompetencji Szlifowanie obwiedniowe to nasz główny fach Firma Reishauer produkuje nie tylko świetne szlifierki obwiedniowe do uzębień. Jesteśmy Państwa niezawodnym partnerem systemowym w zakresie opanowania całego procesu szlifowania kół zębatych. Opracowujemy rozwiązania klientowskie i wspomagamy naszych Klientów w osiągnięciu możliwie najwyższej wydajności i ekonomiczności przy najlepszej jakości. Krąg kompetencji obejmuje całą technikę szlifowania kół zębatych Reishauer, a zatem odpowiedzialność z maszyny, systemy załadunku, technikę mocowania, narzędzia do obciągania, ściernice, technologię szlifowania oraz kontrolę przedmiotu obrobionego. Do tego dochodzi cały obszar serwisu od doradztwa poprzez inżynierię projektu po serwis posprzedażny: pomoc techniczną, zdalną diagnostykę, przeglądy konserwacyjne, dostawy części zapasowych i aktualizację oprogramowania, remonty. Współpracując z firmą Reishauer stawiają Państwo na jakość i odnoszą korzyści z naszych wszechstronnych kompetencji w zakresie techniki szlifowania uzębień. Firma Reishauer gwarantuje Państwu uzyskanie nadzwyczajnych charakterystyk Państwa kół zębatych.
