1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Nazwa zamówienia: Modernizacja systemu zasilania i uzdatniania wody kąpieliska miejskiego na terenie Ośrodka Rekreacyjnego PLANTY Adres: Ośrodek Rekreacyjny Planty ul. Konstytucji 3 Maja 38 w Mikołowie dz. nr ewidencyjny 1940/76 Inwestor: Miejski Ośrodek Sportu i Rekreacji w Mikołowie Mikołów ul. Konstytucji 3 Maja 31 Zawartość opracowania: I. Część opisowa II. Załączniki Opracowanie: Krzysztof Konsek, Grzegorz Pawlikowski, Agnieszka Gajowniczek Szymik. Nazwa zamówienia wg kodów CPV Roboty instalacyjne w budynkach str. 1

2 1. Opis ogólny. I. Część opisowa 1.1 Opis przedmiotu zamówienia. Przedmiotem zamówienia jest wykonanie robót instalacyjnych i budowlanych w zakresie wymiany części instalacji technologii basenowej i instalacji elektrycznej w budynku na terenie Ośrodka Rekreacyjnego Planty zlokalizowanego w Mikołowie przy ul. Konstytucji 3 Maja 38 teren działki nr 1940/ Zakres przedmiotu zamówienia a) Demontaż istniejących elementów rur stalowych Ø225 technologii uzdatniania wody w tym: rury, zawory, pompy itp. Demontaż na odcinku - od zasysu pompy zakończonej przy kołnierzu za wejściem rury do budynku - do odpływu kołnierza przez wyjściem z budynku zlokalizowanego w kanale. Dodatkowo demontaż rurociągu Ø225 odpływu popłuczyn z filtrów b) Montaż rurociągu z rur ciśnieniowych PVC-U PN10 Ø 225 na odcinku ok. 130 mb dla uzdatniania wody basenowej /zasys, odpływ i popłuczyny/ c) Montaż 2 sztuk pomp obiegowych z prefiltrem/łapaczem włókien o mocy silnika min. 5,5 KW, podnoszeniem słupa wody min. 13m i wydajności min. 90m3/h wraz z przygotowaniem podłączenia dla zabudowania dodatkowej pompy awaryjnej. d) Wymiana elektrycznej rozdzielni głównej w budynku oraz montaż rozdzielnicy elektrycznej przeznaczonej do obsługi pomp e) Wykonanie robót budowlanych w zakresie przeróbka krat ssawnych f) Dokonanie rozruchu i szkolenie - w formie wykładu teoretycznego i zajęć praktycznych niezbędne do prawidłowej obsługi zabudowanych urządzeń ( np. zgodnie z DTR urządzenia). g) Przygotowanie dokumentacji powykonawczej zgodnie z obowiązującymi przepisami Prawa Budowlanego Przy opracowaniu oferty Wykonawca zobowiązany jest ująć i wycenić wszystkie czynności niezbędne do prawidłowego funkcjonowania przedmiotu zamówienia. Zaleca się dokonanie wizji lokalnej. 2. Opis szczegółowy. 2.1 Parametry określające wielkość. Basen odkryty z żelbetową niecką o wymiarach 50m x 20m i gł. średnio 1,8m. Ściany i dno niecki malowane farbą chlorokauczukową z 2 kratami odpływowymi. Basen z nieczynnym układem uzdatniania wody basenowej /dozowanie ręczne/. Instalacja technologii basenowej zlokalizowana w podbaseniu budynku składającą się z: 3 filtrów stalowych z złożem żwirowym stan do wykorzystania wtórnego, rurociągu stalowego Ø 225 ssawnego z dwiema kratami dennymi oraz rurociągu stalowego tłocznego do likwidacji, dwóch niesprawnych pomp do likwidacji, rurociągu stalowego do odprowadzania popłuczyn do likwidacji. 2.2 Termin wykonania zamówienia. Wykonanie wszystkich prac budowlanych w zakresie przedmiotu zamówienia wraz z dokonaniem odbioru robót i rozruchem próbnym - w terminie do 13 czerwca 2014r. str. 2

3 2.3 Technologia basenowa - szczegółowe właściwości Pompa obiegowa basenowa wyposażone w prefiltr/łapacz włókien; moc silnika min. 5,5kW, wysokość podnoszenia słupa wody min. 13m, wydajność min 90m3/h - w ilości 2 szt. Pompa wyposażona w kompensatory do pomp zabezpieczające je przed drganiami wywołanymi ich pracą. Przewiduje się równoczesną pracę obu pomp oraz możliwość wyłączenia każdej z pomp. Dodatkowo Zamawiający wymaga przygotowania dodatkowego przyłącza dla awaryjnego podłączenia pompy dodatkowej. Przy opracowaniu oferty Wykonawca zobowiązany jest dołączyć kartę charakterystyki pompy o parametrach jw. proponowanej do zabudowania w ramach przedmiotu zamówienia Instalacja technologii basenowej Rury ciśnieniowe o średnicy Ø225 z PVC-U PN10, łączone metodą klejenia z zastosowaniem klejów agresywnych do PVC instalacja basenowa filtracji oraz popłuczyn Instalacja wykonana z zastosowaniem kształtek przejściowych z PCV-U PN10 o Ø225 systemowych producenta /kolana, trójniki, mufy itp./ Instalacja wyposażona w niezbędną ilość zaworów, przepustnic, klap zwrotnych oraz urządzeń pomiarowych np. manometrów, zapewniających prawidłową pracę układu technologii basenowej - w tym płukania filtrów. Instalacja rurowa zabezpieczona przed uszkodzeniem poprzez zastosowanie odpowiedniej ilości zawiesi i uchwytów zapewniających właściwą jej pracę i umożliwiającą kompensację 2.4 Instalacja elektryczna - szczegółowe właściwości Opis prac związanych z wymianą rozdzielni głównej Zgłoszenie zdemontowania i oplombowania licznika energii elektrycznej u dystrybutora energii Demontaż istniejącej rozdzielni głównej murowanej Dostawa i montaż rozdzielni głównej wg załączonego schematu w obudowach INCOBEX Wykonanie szyny wyrównania potencjałów i uziemienia Podłączenie rozdzielni do istniejącego złącza kablowego usytuowanego na zewnątrz budynku Podłączenie do nowej rozdzielni wszystkich istniejących obwodów oraz istniejących WLZ Poprowadzenie zasilania kablem YKY min. 5 x 16 o długości 25m z rozdzielni głównej do pomieszczenia pomp - zasilanie szafy sterującej pompami Montaż i podłączenie GWP ( głównego wyłącznika pożarowego) Wykonanie dokumentacji powykonawczej w postaci schematu jednokreskowego wraz z kompletem pomiarów elektrycznych izolacja, ochrona p. porażeniowa, uziemienie Zgłoszenie gotowości do oplombowania u dystrybutora energii Elementy rozdzielni sterowania pomp technologii basenowej m.in: Skrzynia hermetyczna min IP 6X 800x600x250 Zabezpieczenia nad prądowe silnikowe i różnicowo prądowe 2 kpl. Sterowanie manualne i sygnalizacja dla 2 pomp Kontrola kolejności i zaniku faz Styczniki dla 2 pomp str. 3

4 3. Wymagania w stosunku do przedmiotu zamówienia 3.1 Cechy rozwiązań budowlano-konstrukcyjnych Zamawiający będzie wymagał, aby organizacja robót, jakość użytych wyrobów i jakość wykonania były na poziomie wyższym od przeciętnego. Wymagane będą np. do zabudowania aparaty elektryczne np. firmy Hager, Eaton lub Legrand. Przed podpisaniem umowy Wykonawca zobowiązany będzie do przedłożenia wstępnej koncepcji projektowej rozwiązań materiałowych oraz rodzajów i typów urządzeń do uzgodnienia z Zamawiającym 3.2 Warunki gwarancji i serwisu Zamawiający wymaga na całość robót oraz wszystkie zamontowane urządzenia i materiały 36 miesięcy gwarancji. Bezpłatny serwis gwarancyjny będzie świadczony przez Wykonawcę w okresie gwarancji. 3.3 Warunki wykonania i odbioru robót budowlanych Wyroby budowlane Wyroby budowlane, stosowane w trakcie wykonywania robót budowlanych, mają spełniać wymagania polskich przepisów, a Wykonawca będzie posiadał dokumenty potwierdzające, że zostały one wprowadzone do obrotu zgodnie z regulacjami ustawy o wyrobach budowlanych i posiadają wymagane parametry. Opis sposobu odbioru robót budowlanych Zamawiający przewiduje bieżącą kontrolę wykonywanych robót budowlanych. Kontroli będą w szczególności poddane: użyte wyroby budowlane, jakość i dokładność wykonania prac, prawidłowość funkcjonowania zamontowanych urządzeń i wyposażenia, poprawność połączeń funkcjonalnych, wydajność przesyłowa i szczelność (próby ciśnieniowe) w instalacjach. Obiekt oraz wszystkie urządzenia podczas odbioru muszą pracować i osiągać parametry zgodnie z ich przeznaczeniem. Do podstawowych obowiązków Wykonawcy należy zgłaszanie Zamawiającemu do odbioru robót ulegających zakryciu lub zanikających. Odbiór końcowy przeprowadza się w trybie i zgodnie z warunkami określonymi w umowie o wykonanie robót budowlanych. Odbioru końcowego dokonuje komisja wyznaczona przez Zamawiającego sporządzając protokół odbioru robót budowlanych oraz zgłoszenia wad i usterek do usunięcia przez Wykonawcę. Dokumentacja powykonawcza Po zakończonej inwestycji Wykonawca przedłoży Zamawiającemu dokumentację powykonawczą zawierającą m.in. karty gwarancyjne, dokumentację techniczno ruchową, atesty wbudowanych materiałów, protokoły odbiorów częściowych, etapowych, robót zanikających i ulegających zakryciu, rysunki (dokumentacja) na wykonanie robót towarzyszących inwestycji str. 4

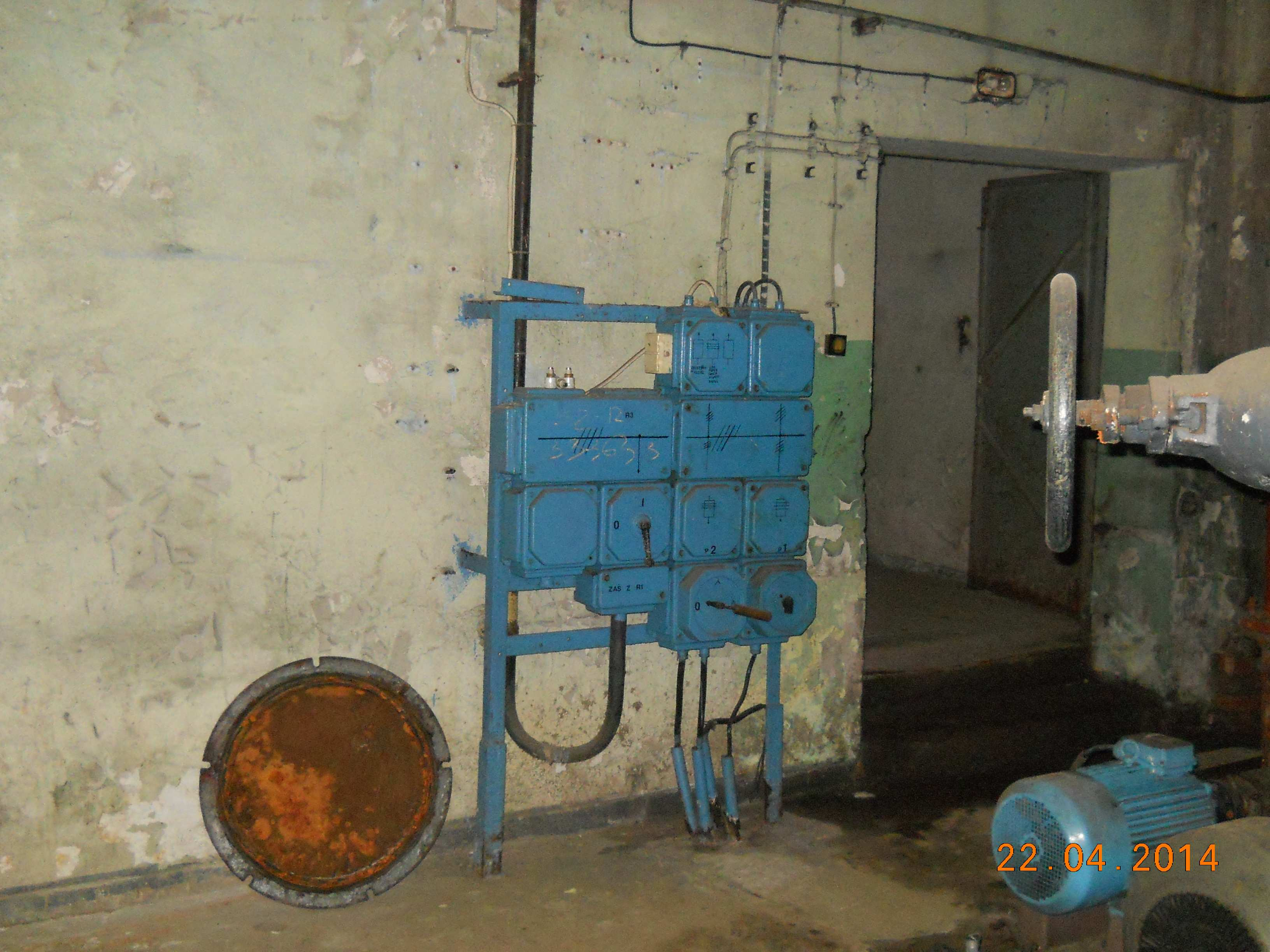

5 II. ZAŁĄCZNIKI 1. Przedmiar robót 2. Schemat tablicy rozdzielczej 3. Fotografie stanu istniejącego 3.1 Tablica rozdzielcza 3.2 Instalacja technologii basenowej 3.3 Instalacja popłuczyn str. 5
