WD TV. Live Hub. Centrum multimedialne. Podręcznik użytkownika

Transkrypt

1 WD TV Live Hub Centrum multimedialne

2 Spis treści 1 Ważne informacje dla użytkowników Ważne zalecenia dotyczące bezpieczeństwa Serwis i pomoc techniczna firmy WD Przechowywanie informacji o produkcie firmy WD Rejestracja produktu firmy WD Akcesoria Opis produktu Funkcje urządzenia Funkcje Połączenia Przycisk zasilania i wskaźnik diodowy Pilot Rozpoczęcie pracy Zawartość zestawu Wymagania dotyczące instalacji Zgodność z systemami operacyjnymi Procedura instalacji Korzystanie z centrum multimedialnego Korzystanie z pilota Korzystanie z klawiatury USB Korzystanie z menu centrum multimedialnego Kompilowanie biblioteki multimediów Wyszukiwanie zawartości na dysku Odtwarzanie wideo Odtwarzanie wideo Opcje menu Videos (Wideo) Sterowanie odtwarzaniem wideo Opcje odtwarzania wideo Nawigacja DVD SPIS TREŚCI i

3 7 Odtwarzanie muzyki Odtwarzanie muzyki Opcje menu Music (Muzyka) Sterowanie odtwarzaniem muzyki Opcje odtwarzania muzyki Odtwarzanie muzyki z urządzenia ipod Wyświetlanie zdjęć Wyświetlanie zdjęć Obsługa cyfrowych aparatów fotograficznych Opcje menu Photos (Zdjęcia) Opcje wyświetlania zdjęć Wyświetlanie miniatur zdjęć Wyświetlanie informacji o zdjęciach Pokaz slajdów Pliki Opcje plików Konfigurowanie sieci Konfigurowanie sieci Ethernet (przewodowej) Konfigurowanie sieci bezprzewodowej Sprawdzanie połączenia sieciowego Usługi sieciowe Korzystanie z multimediów dostępnych w sieci Udostępnianie folderu na komputerze Korzystanie z interfejsu przeglądarki (Web UI) Usługi internetowe Dodawanie usługi do ulubionych AccuWeather.com Deezer Facebook Flickr Flixster Live SPIS TREŚCI ii

4 MLB.TV Netflix Pandora (tylko na obszarze Stanów Zjednoczonych) Picasa SHOUTcast Radio Spotify TuneIn YouTube Telewizja na żywo Ekran Live TV Gry Ekran gier RSS Przeglądanie źródeł RSS Dodawanie źródeł RSS Konfiguracja i funkcje zaawansowane Przyciski nawigacji opcji konfiguracyjnych Audio/Video Output (Wyjście audio/wideo) Appearance (Wygląd) Video Settings (Ustawienia wideo) Music Settings (Ustawienia muzyki) Photo Settings (Ustawienia zdjęć) Network (Sieć) Operation (Działanie) System Dostęp z urządzeń mobilnych/aplikacja WD Photos About (Informacje) Biblioteka multimediów Konserwacja systemu Aktualizowanie oprogramowania sprzętowego Rozwiązywanie problemów Typowe komunikaty o błędach Najczęściej zadawane pytania SPIS TREŚCI iii

5 18 Dodatek Odtwarzanie zawartości wieloformatowej Obsługiwane formaty Zgodność z przepisami Informacje o gwarancji (wszystkie kraje oprócz Australii i Nowej Zelandii) Informacje o gwarancji (tylko Australia i Nowa Zelandia) Licencja GNU General Public License ( GPL ) Licencje Spotify na produkty innych producentów SPIS TREŚCI iv

6 1 Ważne informacje dla użytkowników Ważne zalecenia dotyczące bezpieczeństwa Urządzenie zostało zaprojektowane i wykonane tak, aby zapewnić bezpieczeństwo użytkownika. Nieprawidłowa eksploatacja może narazić użytkownika na porażenie prądem elektrycznym lub spowodować zagrożenie pożarowe. Produkt posiada zabezpieczenia, które chronią użytkownika pod warunkiem przestrzegania poniższych zaleceń dotyczących instalowania, eksploatacji i naprawy. Przeczytaj poniższe instrukcje. Zachowaj te instrukcje. Zwróć uwagę na wszelkie ostrzeżenia. Postępuj zgodnie ze wszystkimi instrukcjami. Nie używaj tego urządzenia w pobliżu zbiorników wodnych. Do czyszczenia urządzenia używaj tylko suchej ściereczki. Nie zasłaniaj otworów wentylacyjnych. Zainstaluj urządzenie zgodnie z instrukcjami producenta. Nie umieszczaj urządzenia w pobliżu źródeł ciepła takich jak grzejniki, kaloryfery, piekarniki lub inne urządzenia emitujące ciepło (w tym wzmacniacze). Korzystaj prawidłowo z wtyczki spolaryzowanej lub wtyczki z uziemieniem. Wtyczka spolaryzowana ma dwa wtyki, z których jeden jest szerszy niż drugi. Wtyczka z uziemieniem ma dwa wtyki i dodatkowy wtyk uziemiający. Szeroki wtyk we wtyczce spolaryzowanej i wtyk uziemiający służą bezpieczeństwu użytkownika. Jeśli wtyczka dostarczona z urządzeniem nie pasuje do gniazdka elektrycznego, skontaktuj się z elektrykiem w celu wymiany przestarzałego gniazdka. Nie dopuszczaj do nadeptywania kabla zasilania ani do ściskania go w pobliżu wtyczek, gniazdek i miejsc wyprowadzenia z urządzenia. Używaj tylko dodatków i akcesoriów wskazanych przez producenta. Odłącz urządzenie od źródła zasilania podczas burzy z wyładowaniami elektrycznymi oraz wtedy, gdy nie będzie używane przez dłuższy czas. Urządzenie powinno być naprawiane tylko przez wykwalifikowany personel serwisu. Urządzenie należy poddać naprawie, jeśli zostało w jakikolwiek sposób uszkodzone, na przykład jeśli uległ uszkodzeniu kabel zasilający lub wtyczka, rozlano płyn na urządzenie, do wnętrza urządzenia dostały się obce przedmioty, urządzenie zostało wystawione na działanie deszczu lub wilgoci, nie działa prawidłowo lub zostało upuszczone. Uważnie przeczytaj Skróconą instrukcję instalacji i. Nie używaj urządzenia w temperaturach poza przedziałem 5 C 35 C (41 F 95 F). Nie upuszczaj urządzenia ani nim nie potrząsaj. Nie przemieszczaj urządzenia, kiedy jest włączone. Rozmieść przewody zasilające w taki sposób, aby nie były nadeptywane ani nie dociskano ich żadnymi przedmiotami. Nie dopuszczaj do przeciążania gniazdek ściennych. Więcej informacji o bezpieczeństwie można znaleźć na stronie internetowej WAŻNE INFORMACJE DLA UŻYTKOWNIKÓW 1

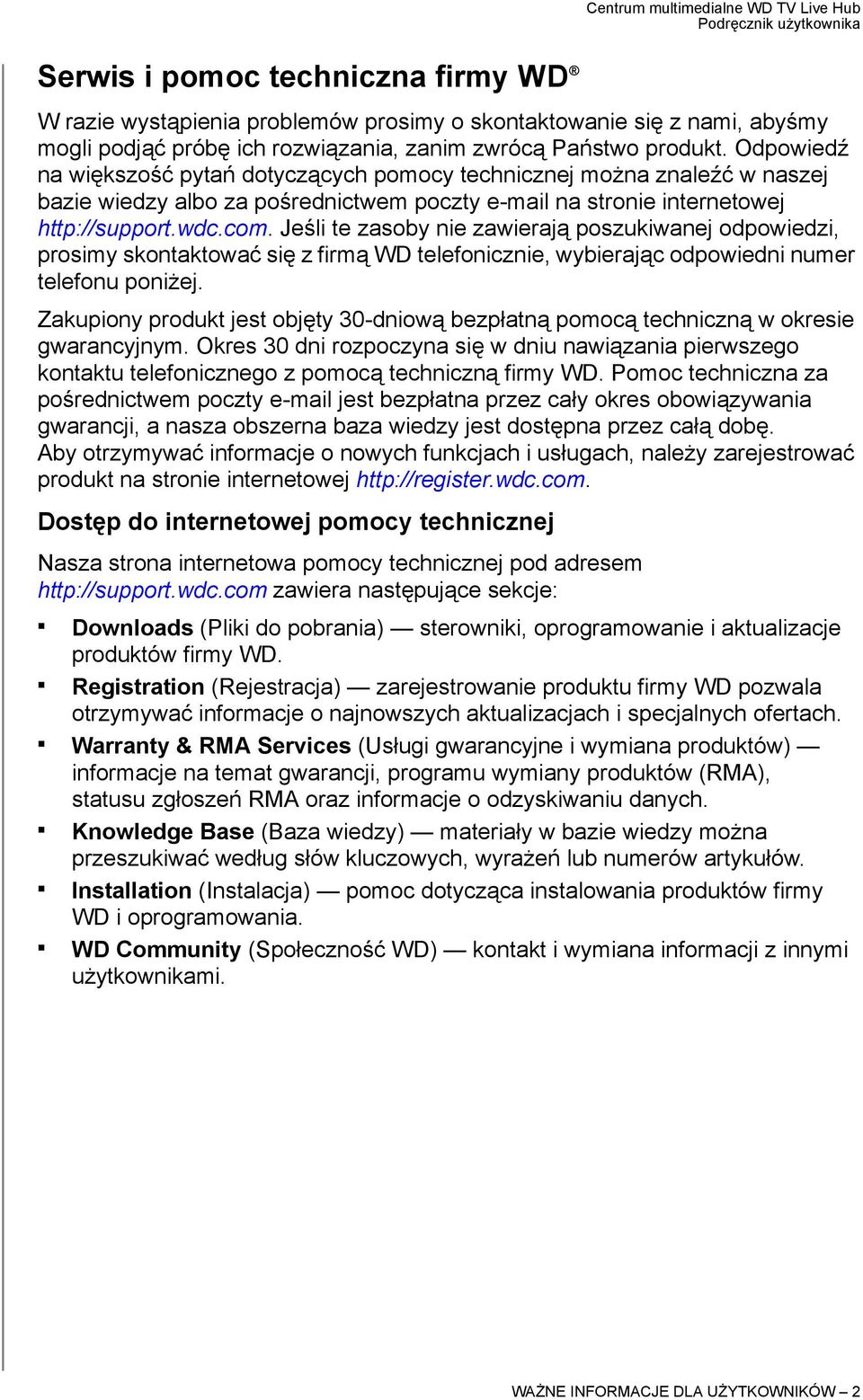

7 Serwis i pomoc techniczna firmy WD W razie wystąpienia problemów prosimy o skontaktowanie się z nami, abyśmy mogli podjąć próbę ich rozwiązania, zanim zwrócą Państwo produkt. Odpowiedź na większość pytań dotyczących pomocy technicznej można znaleźć w naszej bazie wiedzy albo za pośrednictwem poczty na stronie internetowej Jeśli te zasoby nie zawierają poszukiwanej odpowiedzi, prosimy skontaktować się z firmą WD telefonicznie, wybierając odpowiedni numer telefonu poniżej. Zakupiony produkt jest objęty 30-dniową bezpłatną pomocą techniczną w okresie gwarancyjnym. Okres 30 dni rozpoczyna się w dniu nawiązania pierwszego kontaktu telefonicznego z pomocą techniczną firmy WD. Pomoc techniczna za pośrednictwem poczty jest bezpłatna przez cały okres obowiązywania gwarancji, a nasza obszerna baza wiedzy jest dostępna przez całą dobę. Aby otrzymywać informacje o nowych funkcjach i usługach, należy zarejestrować produkt na stronie internetowej Dostęp do internetowej pomocy technicznej Nasza strona internetowa pomocy technicznej pod adresem zawiera następujące sekcje: Downloads (Pliki do pobrania) sterowniki, oprogramowanie i aktualizacje produktów firmy WD. Registration (Rejestracja) zarejestrowanie produktu firmy WD pozwala otrzymywać informacje o najnowszych aktualizacjach i specjalnych ofertach. Warranty & RMA Services (Usługi gwarancyjne i wymiana produktów) informacje na temat gwarancji, programu wymiany produktów (RMA), statusu zgłoszeń RMA oraz informacje o odzyskiwaniu danych. Knowledge Base (Baza wiedzy) materiały w bazie wiedzy można przeszukiwać według słów kluczowych, wyrażeń lub numerów artykułów. Installation (Instalacja) pomoc dotycząca instalowania produktów firmy WD i oprogramowania. WD Community (Społeczność WD) kontakt i wymiana informacji z innymi użytkownikami. WAŻNE INFORMACJE DLA UŻYTKOWNIKÓW 2

8 Kontakt z pomocą techniczną firmy WD Centrum multimedialne WD TV Live Hub Przed skontaktowaniem się z firmą WD w sprawie pomocy należy przygotować numer seryjny produktu firmy WD, informacje o zainstalowanym sprzęcie oraz numery wersji oprogramowania systemowego. Ameryka Północna Europa ASK4 WDEU (połączenie bezpłatne)* Angielski 800.ASK.4WDC ( ) ( ) Hiszpański Europa Bliski Wschód Meksyk Afryka Ameryka Południowa Azja i Pacyfik Chile Australia Wenezuela Chiny / Peru Hongkong Urugwaj Indie Argentyna Indonezja Brazylia Japonia / Korea Malezja / / Filipiny Singapur / / Tajwan / * Połączenie bezpłatne jest dostępne w następujących krajach: Austria, Belgia, Dania, Francja, Irlandia, Hiszpania, Holandia, Niemcy, Norwegia, Szwajcaria, Szwecja, Wielka Brytania, Włochy. Przechowywanie informacji o produkcie firmy WD W poniższej tabeli zapisz numer seryjny i numer modelu zakupionego produktu firmy WD. Numery te znajdują się na etykiecie na podstawie urządzenia. Zanotuj także datę zakupu. Te informacje mogą być potrzebne podczas kontaktowania się z pomocą techniczną. Numer seryjny: Adres MAC: Numer modelu: Data zakupu: System i oprogramowanie: WAŻNE INFORMACJE DLA UŻYTKOWNIKÓW 3

9 Rejestracja produktu firmy WD Centrum multimedialne WD TV Live Hub Zakupiony produkt firmy WD jest objęty 30-dniową bezpłatną pomocą techniczną w czasie obowiązywania gwarancji. Okres 30 dni rozpoczyna się w dniu nawiązania pierwszego kontaktu telefonicznego z pomocą techniczną firmy WD. Produkt firmy WD można zarejestrować na stronie internetowej Jeśli centrum multimedialne ma aktywne połączenie z siecią, rejestracji można dokonać bezpośrednio w urządzeniu, za pomocą pilota (zobacz Korzystanie z pilota na str. 27) albo klawiatury USB (zobacz Korzystanie z klawiatury USB na str. 29). Odpowiednie instrukcje zawiera sekcja Device Registration (Rejestracja urządzenia) na str Akcesoria Więcej informacji na temat opcjonalnych akcesoriów do tego produktu można znaleźć na następujących stronach internetowych: Stany Zjednoczone Kanada Europa Wszystkie inne kraje lub lub lub Skontaktuj się z pomocą techniczną firmy WD w swoim kraju. Adresy i informacje kontaktowe placówek pomocy technicznej można znaleźć na stronie internetowej w artykule nr 1048 w bazie wiedzy. WAŻNE INFORMACJE DLA UŻYTKOWNIKÓW 4

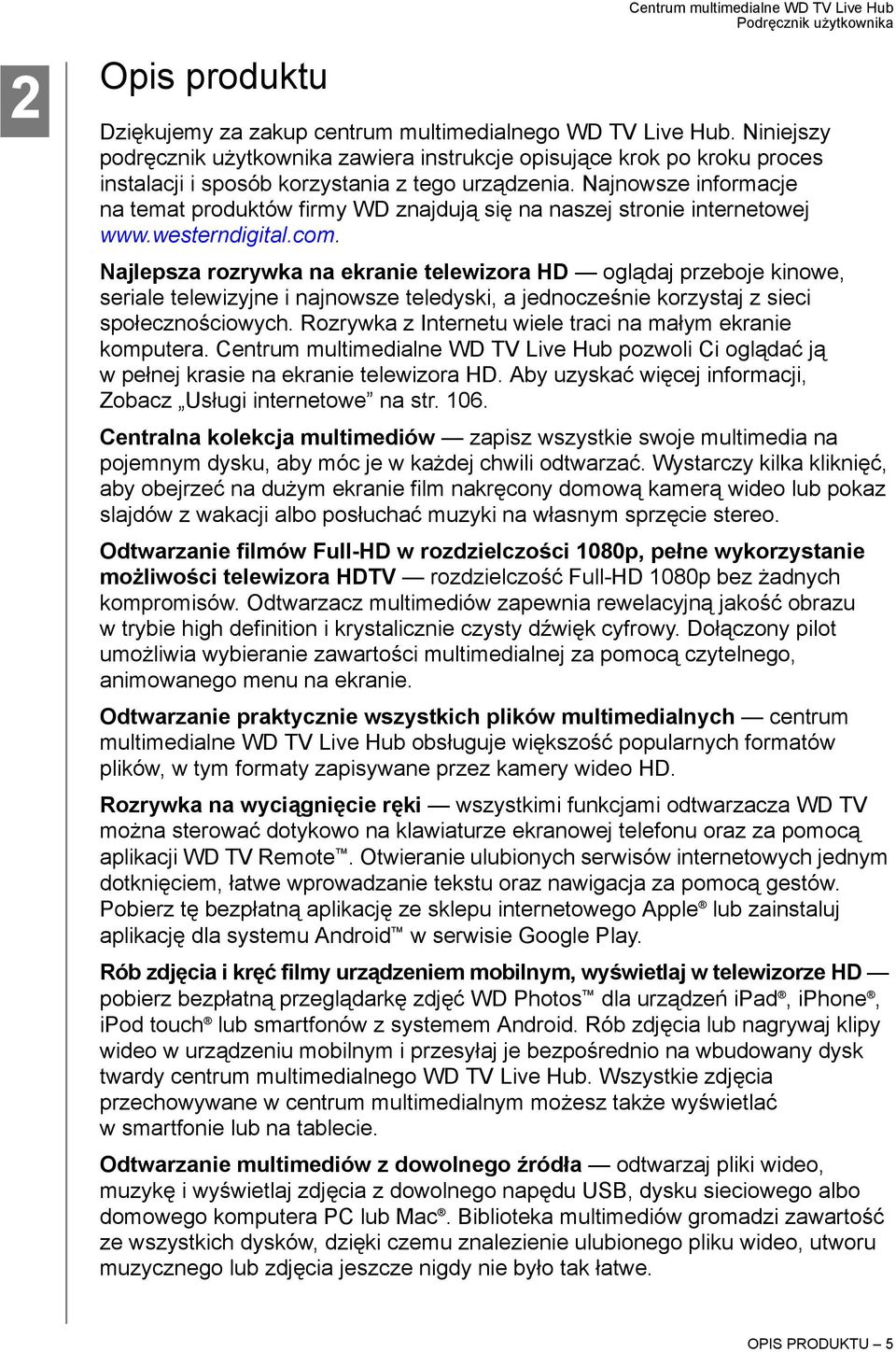

10 2 Opis produktu Dziękujemy za zakup centrum multimedialnego WD TV Live Hub. Niniejszy podręcznik użytkownika zawiera instrukcje opisujące krok po kroku proces instalacji i sposób korzystania z tego urządzenia. Najnowsze informacje na temat produktów firmy WD znajdują się na naszej stronie internetowej Najlepsza rozrywka na ekranie telewizora HD oglądaj przeboje kinowe, seriale telewizyjne i najnowsze teledyski, a jednocześnie korzystaj z sieci społecznościowych. Rozrywka z Internetu wiele traci na małym ekranie komputera. Centrum multimedialne WD TV Live Hub pozwoli Ci oglądać ją w pełnej krasie na ekranie telewizora HD. Aby uzyskać więcej informacji, Zobacz Usługi internetowe na str Centralna kolekcja multimediów zapisz wszystkie swoje multimedia na pojemnym dysku, aby móc je w każdej chwili odtwarzać. Wystarczy kilka kliknięć, aby obejrzeć na dużym ekranie film nakręcony domową kamerą wideo lub pokaz slajdów z wakacji albo posłuchać muzyki na własnym sprzęcie stereo. Odtwarzanie filmów Full-HD w rozdzielczości 1080p, pełne wykorzystanie możliwości telewizora HDTV rozdzielczość Full-HD 1080p bez żadnych kompromisów. Odtwarzacz multimediów zapewnia rewelacyjną jakość obrazu w trybie high definition i krystalicznie czysty dźwięk cyfrowy. Dołączony pilot umożliwia wybieranie zawartości multimedialnej za pomocą czytelnego, animowanego menu na ekranie. Odtwarzanie praktycznie wszystkich plików multimedialnych centrum multimedialne WD TV Live Hub obsługuje większość popularnych formatów plików, w tym formaty zapisywane przez kamery wideo HD. Rozrywka na wyciągnięcie ręki wszystkimi funkcjami odtwarzacza WD TV można sterować dotykowo na klawiaturze ekranowej telefonu oraz za pomocą aplikacji WD TV Remote. Otwieranie ulubionych serwisów internetowych jednym dotknięciem, łatwe wprowadzanie tekstu oraz nawigacja za pomocą gestów. Pobierz tę bezpłatną aplikację ze sklepu internetowego Apple lub zainstaluj aplikację dla systemu Android w serwisie Google Play. Rób zdjęcia i kręć filmy urządzeniem mobilnym, wyświetlaj w telewizorze HD pobierz bezpłatną przeglądarkę zdjęć WD Photos dla urządzeń ipad, iphone, ipod touch lub smartfonów z systemem Android. Rób zdjęcia lub nagrywaj klipy wideo w urządzeniu mobilnym i przesyłaj je bezpośrednio na wbudowany dysk twardy centrum multimedialnego WD TV Live Hub. Wszystkie zdjęcia przechowywane w centrum multimedialnym możesz także wyświetlać w smartfonie lub na tablecie. Odtwarzanie multimediów z dowolnego źródła odtwarzaj pliki wideo, muzykę i wyświetlaj zdjęcia z dowolnego napędu USB, dysku sieciowego albo domowego komputera PC lub Mac. Biblioteka multimediów gromadzi zawartość ze wszystkich dysków, dzięki czemu znalezienie ulubionego pliku wideo, utworu muzycznego lub zdjęcia jeszcze nigdy nie było tak łatwe. OPIS PRODUKTU 5

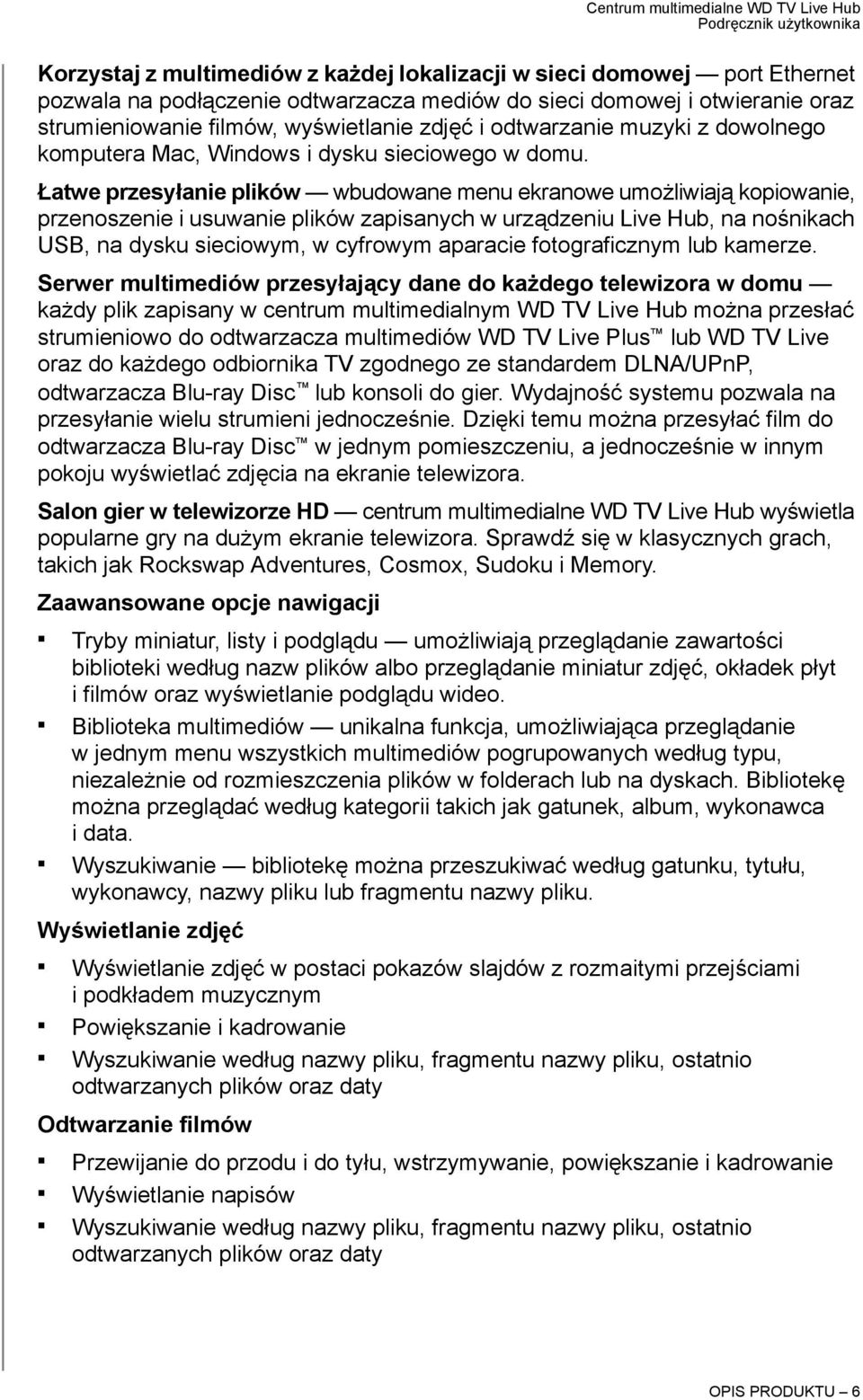

11 Korzystaj z multimediów z każdej lokalizacji w sieci domowej port Ethernet pozwala na podłączenie odtwarzacza mediów do sieci domowej i otwieranie oraz strumieniowanie filmów, wyświetlanie zdjęć i odtwarzanie muzyki z dowolnego komputera Mac, Windows i dysku sieciowego w domu. Łatwe przesyłanie plików wbudowane menu ekranowe umożliwiają kopiowanie, przenoszenie i usuwanie plików zapisanych w urządzeniu Live Hub, na nośnikach USB, na dysku sieciowym, w cyfrowym aparacie fotograficznym lub kamerze. Serwer multimediów przesyłający dane do każdego telewizora w domu każdy plik zapisany w centrum multimedialnym WD TV Live Hub można przesłać strumieniowo do odtwarzacza multimediów WD TV Live Plus lub WD TV Live oraz do każdego odbiornika TV zgodnego ze standardem DLNA/UPnP, odtwarzacza Blu-ray Disc lub konsoli do gier. Wydajność systemu pozwala na przesyłanie wielu strumieni jednocześnie. Dzięki temu można przesyłać film do odtwarzacza Blu-ray Disc w jednym pomieszczeniu, a jednocześnie w innym pokoju wyświetlać zdjęcia na ekranie telewizora. Salon gier w telewizorze HD centrum multimedialne WD TV Live Hub wyświetla popularne gry na dużym ekranie telewizora. Sprawdź się w klasycznych grach, takich jak Rockswap Adventures, Cosmox, Sudoku i Memory. Zaawansowane opcje nawigacji Tryby miniatur, listy i podglądu umożliwiają przeglądanie zawartości biblioteki według nazw plików albo przeglądanie miniatur zdjęć, okładek płyt i filmów oraz wyświetlanie podglądu wideo. Biblioteka multimediów unikalna funkcja, umożliwiająca przeglądanie w jednym menu wszystkich multimediów pogrupowanych według typu, niezależnie od rozmieszczenia plików w folderach lub na dyskach. Bibliotekę można przeglądać według kategorii takich jak gatunek, album, wykonawca i data. Wyszukiwanie bibliotekę można przeszukiwać według gatunku, tytułu, wykonawcy, nazwy pliku lub fragmentu nazwy pliku. Wyświetlanie zdjęć Wyświetlanie zdjęć w postaci pokazów slajdów z rozmaitymi przejściami i podkładem muzycznym Powiększanie i kadrowanie Wyszukiwanie według nazwy pliku, fragmentu nazwy pliku, ostatnio odtwarzanych plików oraz daty Odtwarzanie filmów Przewijanie do przodu i do tyłu, wstrzymywanie, powiększanie i kadrowanie Wyświetlanie napisów Wyszukiwanie według nazwy pliku, fragmentu nazwy pliku, ostatnio odtwarzanych plików oraz daty OPIS PRODUKTU 6

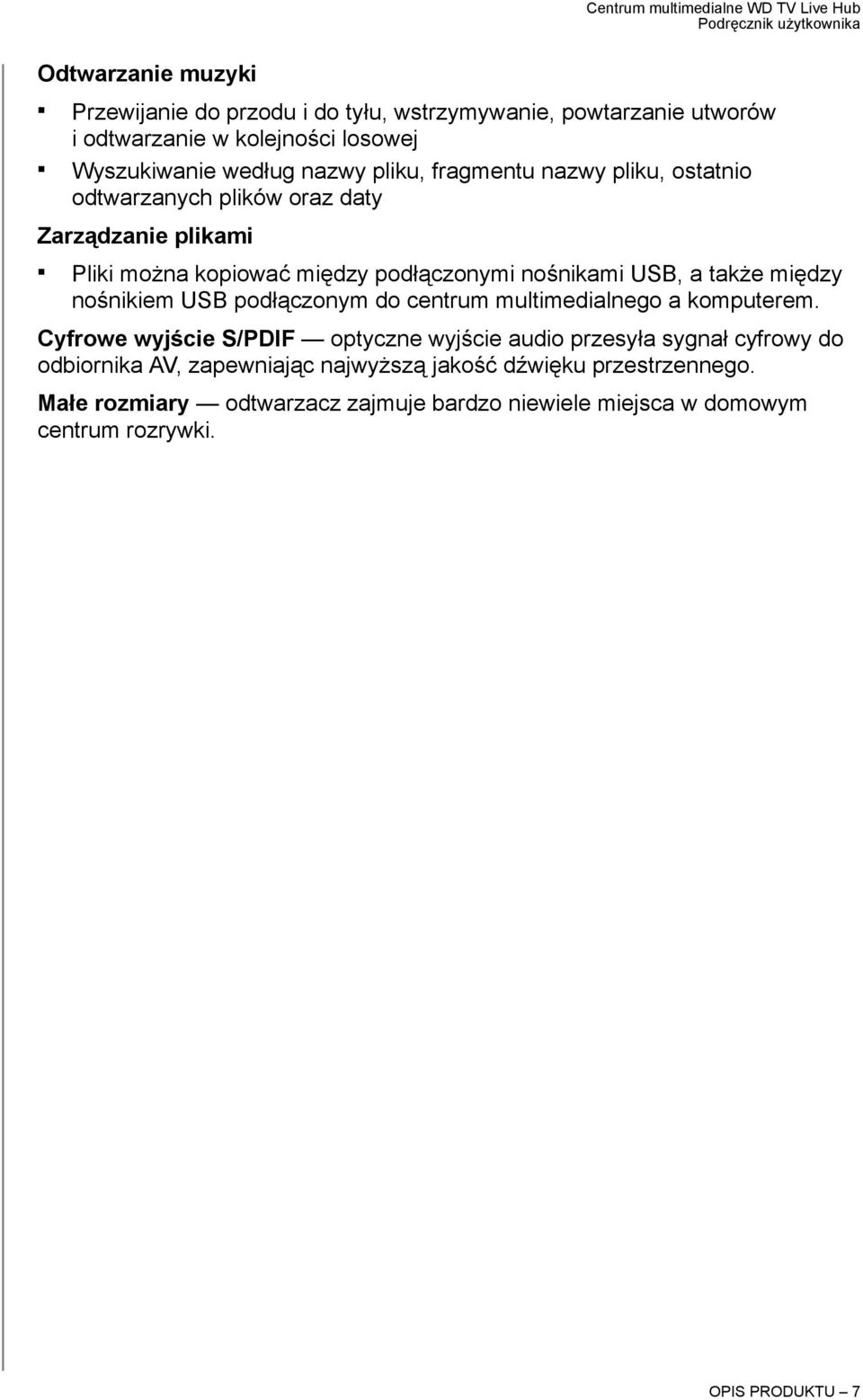

12 Odtwarzanie muzyki Przewijanie do przodu i do tyłu, wstrzymywanie, powtarzanie utworów i odtwarzanie w kolejności losowej Wyszukiwanie według nazwy pliku, fragmentu nazwy pliku, ostatnio odtwarzanych plików oraz daty Zarządzanie plikami Pliki można kopiować między podłączonymi nośnikami USB, a także między nośnikiem USB podłączonym do centrum multimedialnego a komputerem. Cyfrowe wyjście S/PDIF optyczne wyjście audio przesyła sygnał cyfrowy do odbiornika AV, zapewniając najwyższą jakość dźwięku przestrzennego. Małe rozmiary odtwarzacz zajmuje bardzo niewiele miejsca w domowym centrum rozrywki. OPIS PRODUKTU 7

13 3 Funkcje urządzenia Funkcje Menu Multimedia uporządkowane, skatalogowane i gotowe do odtwarzania centrum multimedialne WD TV Live Hub odnajduje i przypisuje do kategorii wszystkie multimedia na wbudowanym dysku twardym i podłączonych nośnikach USB oraz wyświetla je w wygodnym systemie menu. Jeśli masz nasz dysk sieciowy My Book Live podłączony do sieci, zostaną także odnalezione multimedia zapisane na tym dysku. Interfejs dostosowany do Twoich upodobań konfigurowalne ekrany, kompozycje i listy ulubionych plików, które każdy domownik może dostosować do własnych potrzeb. Interfejs urządzenia zapamiętuje ostatnio wybierane pliki, dzięki czemu można łatwo powrócić do ich odtwarzania. Różnorodne opcje wyświetlania listy plików multimedia można wyświetlać w różnych widokach, takich jak widok miniatur lub widok listy, a nawet w postaci niewielkiego okna podglądu filmu bezpośrednio w menu. W celu łatwiejszego identyfikowania multimediów można dodawać do pliku metatagi. Wyświetlanie zdjęć w formie pokazu slajdów z własnym podkładem muzycznym Oznaczanie plików jako ulubionych przyspiesza dostęp do multimediów Obsługa nawigacji DVD urządzenie wyświetla całą zawartość zgranych dysków DVD, w tym menu nawigacyjne dysku, listę rozdziałów, dodatki i napisy. Rozrywka dla wszystkich domowników zdjęcia, muzyka, filmy wideo i inne pliki w sieci lokalnej są dostępne dla wszystkich domowników i mogą być wyświetlane na każdym ekranie w dowolnym pomieszczeniu. Automatyczne odtwarzanie możliwość automatycznego odtwarzania wybranego pliku multimedialnego po włączeniu urządzenia. Idealne rozwiązanie do prezentowania grafiki artystycznej na ekranie telewizora HD lub wyświetlania informacji publicznych. Na komputerze Synchronizacja nowych multimediów urządzenie automatycznie monitoruje wskazane foldery i wykonuje synchronizację, aby wszelkie nowe pliki zapisane na komputerach PC i Mac lub na nośnikach USB były gotowe do odtwarzania w centrum multimedialnym WD TV Live Hub. Odtwarzanie multimediów z komputera odtwarzacz multimediów współpracuje z systemem Windows 7, dzięki czemu można za jego pomocą oraz dzięki funkcji Play To (Odtwórz za pomocą) łatwo przesłać strumieniowo pliki z komputera z systemem Windows 7 do telewizora.* *Aby uzyskać więcej informacji o funkcji Odtwarzaj do, przejdź do strony internetowej FUNKCJE URZĄDZENIA 8

14 Interfejs audio/wideo Centrum multimedialne WD TV Live Hub Interfejs HDMI do odtwarzania obrazu wideo wysokiej rozdzielczości i dźwięku w formacie cyfrowym. Interfejs wideo typu component (YPbPr, zielono-niebiesko-czerwone złącze) do analogowych połączeń wideo. Interfejs kompozytowy (RCA, żółto-biało-czerwone złącze) do analogowych połączeń audio/wideo. Optyczne złącze S/PDIF do przesyłania dźwięku w standardzie Hi-Fi. Funkcja automatycznego wybierania źródła centrum multimedialnego HD umożliwia wykrywanie nowo podłączonego interfejsu i automatyczne przełączanie na ten interfejs. Urządzenie uaktywnia na przykład tryb wysokiej rozdzielczości (HD) po podłączeniu kablem HDMI. Dostępne rozdzielczości wyjścia wideo: 480i, 576i, 480p, 576p, 720i, 720p, 1080i, 1080p. Cyfrowe wyjście dźwięku stereofonicznego lub wielokanałowego (cyfrowy dźwięk przestrzenny jest obsługiwany tylko za pośrednictwem interfejsu HDMI lub S/PDIF). Przewodowy lub bezprzewodowy dostęp do sieci, umożliwiający odtwarzanie multimediów bezpośrednio z Internetu. USB 2.0 z technologią Plug and Play * Urządzenia pamięci masowej USB ze złączem USB Przenośne odtwarzacze multimediów ze złączem USB Cyfrowe aparaty fotograficzne i kamery ze złączem USB * Listę sprawdzonych, zgodnych urządzeń USB zawiera artykuł nr 5688 w naszej bazie wiedzy pod adresem Obsługa systemów plików USB NTFS FAT/FAT32 HFS+ FUNKCJE URZĄDZENIA 9

15 Połączenia Nr Element Opis USB port 1 (Port USB 1) 2 Reset button (bottom of device) (Przycisk resetowania (na dole urządzenia)) 3 Power jack (Złącze zasilania) 4 S/PDIF (optical) audio port (Złącze audio S/PDIF (optyczne)) 5 HDMI port (Złącze HDMI) 6 USB port 2 (Port USB 2) 7 Ethernet port (Port Ethernet) 8 Composite jacks (Gniazda RCA) 9 Component jacks (Gniazda typu component) Obsługuje podłączanie zgodnych wymiennych urządzeń pamięci masowej, przenośnych odtwarzaczy multimedialnych i cyfrowych aparatów fotograficznych ze złączem USB oraz kart sieci bezprzewodowej USB. Naciśnij i przytrzymaj przez 1 sekundę, aby przywrócić fabryczne ustawienie domyślne (zobacz Device Reset (Resetowanie urządzenia) na str. 222). Naciśnij i przytrzymaj przez 10 sekund, aby przełączyć między formatami NTSC i PAL. Aby nacisnąć przycisk, użyj rysika z tworzywa sztucznego o wąskiej końcówce lub rozgiętego spinacza. Służy do podłączania kabla zasilania. Umożliwia podłączanie odbiornika audio/wideo (kabel S/PDIF należy nabyć osobno). Umożliwia podłączanie odbiornika telewizyjnego ze złączem HDMI (kabel HDMI należy nabyć osobno). Funkcje te same co port USB 1. Obsługuje przewodowe połączenie z siecią LAN, umożliwiające dostęp do Internetu. Umożliwia podłączanie odbiornika TV wyposażonego w analogowe gniazda audio/wideo. Umożliwia łączenie odtwarzacza z wejściami typu component (YPbPr) w odbiorniku TV. Uwaga: Urządzenie nie obsługuje koncentratorów USB. FUNKCJE URZĄDZENIA 10

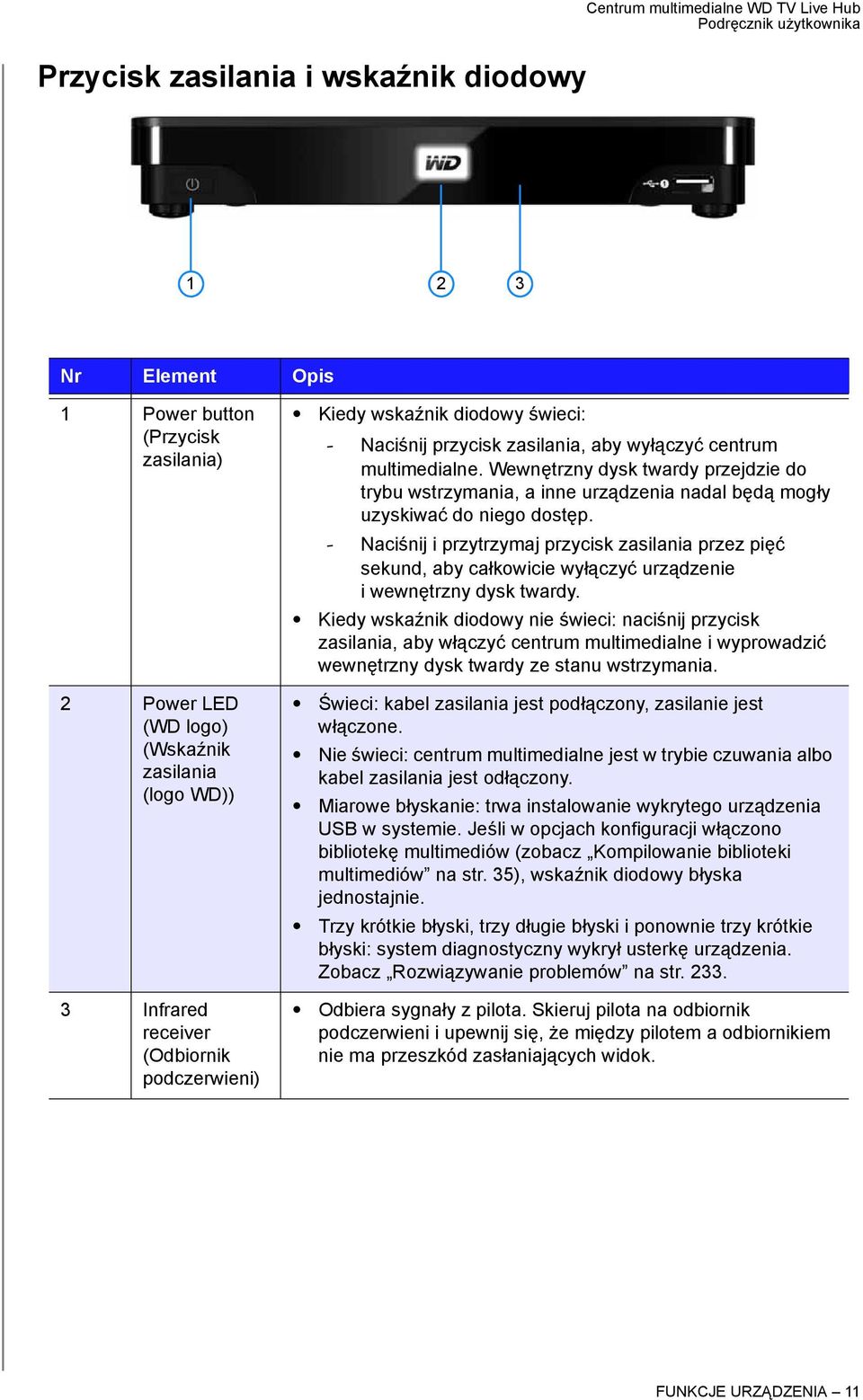

16 Przycisk zasilania i wskaźnik diodowy Centrum multimedialne WD TV Live Hub Nr Element Opis 1 Power button (Przycisk zasilania) 2 Power LED (WD logo) (Wskaźnik zasilania (logo WD)) 3 Infrared receiver (Odbiornik podczerwieni) Kiedy wskaźnik diodowy świeci: - Naciśnij przycisk zasilania, aby wyłączyć centrum multimedialne. Wewnętrzny dysk twardy przejdzie do trybu wstrzymania, a inne urządzenia nadal będą mogły uzyskiwać do niego dostęp. - Naciśnij i przytrzymaj przycisk zasilania przez pięć sekund, aby całkowicie wyłączyć urządzenie i wewnętrzny dysk twardy. Kiedy wskaźnik diodowy nie świeci: naciśnij przycisk zasilania, aby włączyć centrum multimedialne i wyprowadzić wewnętrzny dysk twardy ze stanu wstrzymania. Świeci: kabel zasilania jest podłączony, zasilanie jest włączone. Nie świeci: centrum multimedialne jest w trybie czuwania albo kabel zasilania jest odłączony. Miarowe błyskanie: trwa instalowanie wykrytego urządzenia USB w systemie. Jeśli w opcjach konfiguracji włączono bibliotekę multimediów (zobacz Kompilowanie biblioteki multimediów na str. 35), wskaźnik diodowy błyska jednostajnie. Trzy krótkie błyski, trzy długie błyski i ponownie trzy krótkie błyski: system diagnostyczny wykrył usterkę urządzenia. Zobacz Rozwiązywanie problemów na str Odbiera sygnały z pilota. Skieruj pilota na odbiornik podczerwieni i upewnij się, że między pilotem a odbiornikiem nie ma przeszkód zasłaniających widok. FUNKCJE URZĄDZENIA 11

17 Pilot OSTROŻNIE: Nie wystawiaj baterii ani pilota z zainstalowanymi bateriami na działanie nadmiernej temperatury (bezpośrednie promieniowanie słoneczne, otwarty ogień itd.). 1. Nadajnik podczerwieni 2. POWER (Zasilanie) 3. Subtitle (Napisy) 4. PREV (Poprzedni utwór), STOP (Zatrzymaj), NEXT (Następny utwór) 5. Back (Powrót do poprzedniego ekranu) 6. Przyciski nawigacji, OK 7. Previous Page (Poprzednia strona) 8. MUTE (Wycisz) 9. Klawisze alfanumeryczne 10. SEARCH (Szukaj) 11. HOME (Ekran główny) 12. Audio (Dźwięk) 13.REV (Przewiń do tyłu), PAUSE/ PLAY (Wstrzymaj/Odtwórz), FF (Przewiń do przodu) 14. Options (Opcje) 15. Next Page (Następna strona) 16. Setup (Konfiguracja) 17. Klawisze skrótów i funkcji 18.ODŁĄCZ (Bezpieczne odłączanie nośnika danych) Uwaga: Aby uzyskać więcej informacji, zobacz Korzystanie z pilota na str. 27. Aplikacja WD TV Remote Umożliwia sterowanie funkcjami odtwarzacza WD TV przez dotyk palcem lub za pomocą klawiatury ekranowej w aplikacji WD TV Remote. Otwieranie ulubionych serwisów internetowych jednym dotknięciem, łatwe wprowadzanie tekstu oraz nawigacja za pomocą gestów. Pobierz tę bezpłatną aplikację ze sklepu internetowego Apple lub zainstaluj aplikację dla systemu Android w serwisie Google Play. FUNKCJE URZĄDZENIA 12

18 4 Rozpoczęcie pracy Zawartość zestawu Centrum multimedialne WD TV Live Hub Pilot zdalnego sterowania i dwie baterie AAA Zasilacz Skrócona instrukcja instalacji Wymagania dotyczące instalacji Standardowy odbiornik TV lub odbiornik HDTV ze złączem kompozytowym (standardowe złącze audio/wideo), złączem typu component (YPbPr) lub HDMI. Połączenie sieciowe do korzystania z zawartości i usług internetowych Opcjonalnie: odbiornik TV, system stereo lub audio/wideo z cyfrowym złączem optycznym (S/PDIF) albo stereofonicznym gniazdkiem audio (tylko odtwarzanie dźwięku) Zgodność z systemami operacyjnymi Centrum multimedialne jest zgodne z następującymi systemami operacyjnymi: Windows Mac OS X Windows XP Windows Vista Windows 7 Leopard Snow Leopard Uwaga: Zgodność jest uzależniona od konfiguracji sprzętowej i używanego systemu operacyjnego. Ważne: W celu zapewnienia jak najwyższej wydajności i niezawodności należy zainstalować najnowsze aktualizacje i pakiety serwisowe (Service Pack). W systemie Windows kliknij przycisk Start i wybierz polecenie Windows Update. Na komputerze Mac z menu Apple wybierz polecenie Software Update (Uaktualnienia). ROZPOCZĘCIE PRACY 13

19 Procedura instalacji Centrum multimedialne WD TV Live Hub Aby zainstalować centrum multimedialne, należy wykonać następujące czynności: 1. Podłącz kabel zasilania. 2. Nawiąż połączenie sieciowe. 3. Skopiuj pliki z komputera do centrum multimedialnego. 4. Podłącz centrum multimedialne do odbiornika telewizyjnego albo zestawu stereo lub systemu kina domowego za pośrednictwem odpowiedniego interfejsu. 5. Podłącz nośnik pamięci masowej USB zawierający pliki multimedialne (opcjonalnie). Krok 1. Podłączanie kabla zasilania 1. W razie potrzeby załóż nakładkę na wtyczkę kabla zasilacza. W różnych krajach są dostarczane różne zasilacze sieciowe. W niektórych krajach zamontowanie nakładki może nie być konieczne. Jednostki sprzedawane w tych krajach są wyposażone w zasilacz ze stałą wtyczką. Zobacz poniższy rysunek. US/JA/TW EU/KO US/JA/TW EU/KO Instalowanie Zdejmowanie Instalowanie Zdejmowanie ROZPOCZĘCIE PRACY 14

20 2. Podłącz kabel zasilania do złącza DC centrum multimedialnego, a drugą końcówkę kabla podłącz do gniazdka elektrycznego. Centrum multimedialne zostanie automatycznie włączone. Krok 2. Podłączanie centrum multimedialnego Poniższe rysunki przedstawiają możliwe sposoby podłączania centrum multimedialnego. W połączeniu standardowym są używane kompozytowe kable audio/wideo (RCA) dostarczone z urządzeniem. Uwaga: Kabel HDMI i kabel optyczny S/PDIF należy nabyć osobno. Ważne: Skonfiguruj ustawienia audio/wideo w odtwarzaczu odpowiednio do używanego typu połączenia. Zobacz Audio/Video Output (Wyjście audio/wideo) na str. 192, aby uzyskać więcej informacji o tych ustawieniach. Wybieranie najlepszego połączenia Jakość obrazu wyświetlanego w odbiorniku TV zależy od jakości samego odbiornika oraz od sposobu połączenia go z centrum multimedialnym. Połączenie Jakość Złącza HDMI Component Najlepsza (rozdzielczość do 1080p) Bardzo dobra (rozdzielczość do 1080p) Wyspecjalizowane złącze wysokiej rozdzielczości Przewód zielony = Y Przewód niebieski = Pb Przewód czerwony = Pr Złącze kompozytowe (RCA) Dobra (480i/576i) Przewód żółty = sygnał wideo Przewód czerwony = prawy kanał audio Przewód biały = lewy kanał audio ROZPOCZĘCIE PRACY 15

21 Złącze HDMI (wysoka rozdzielczość) Złącze typu component (wysoka rozdzielczość) Złącze kompozytowe (rozdzielczość standardowa) Uwaga: Kable HDMI, component i kompozytowy należy nabyć osobno. Złącze audio/wideo HDMI (wysoka rozdzielczość) Złącze HDMI umożliwia przesyłanie sygnału wideo wysokiej rozdzielczości, wielokanałowego sygnału audio oraz sygnału sterującego jednym kablem cyfrowym. Interfejs umożliwia przekazywanie sygnału wideo o wysokiej rozdzielczości, do 1080p. Aby podłączyć centrum multimedialne kablem HDMI: 1. Podłącz kabel HDMI do złącza HDMI w centrum multimedialnym. 2. Podłącz drugą końcówkę kabla do złącza HDMI w odbiorniku TV lub systemie audio/wideo (jeśli takie złącze jest dostępne). ROZPOCZĘCIE PRACY 16

22 Poczekaj kilka chwil, aż odbiornik TV wykryje centrum multimedialne. Jeśli odtwarzacz multimediów nie zostanie wykryty, może być konieczna zmiana źródła sygnału w odbiorniku TV na HDMI. Aby uzyskać więcej informacji, zapoznaj się z dokumentacją odbiornika TV. Po wykryciu centrum multimedialnego zostanie wyświetlony ekran winiety wskazujący, że trwa uruchamianie urządzenia. Następnie zostanie wyświetlony ekran główny, zawierający opcje interfejsu użytkownika. Uwaga: Kabel HDMI należy nabyć osobno. Złącze audio/wideo typu component (wysoka rozdzielczość) Złącze typu component umożliwia przesyłanie tylko sygnału wideo. W przypadku użycia tego złącza należy także podłączyć kompozytowe kable audio, aby przesyłać dźwięk. Interfejs umożliwia przekazywanie sygnału wideo o wysokiej rozdzielczości, do 1080i. Aby podłączyć centrum multimedialne przy użyciu kabla typu component i kabla audio: 1. Podłącz końcówki kabla wideo typu component do złączy component w centrum multimedialnym. 2. Podłącz przeciwne końcówki kabla do złącza wideo typu component w odbiorniku TV lub w systemie audio/wideo (jeśli takie złącze jest dostępne): czerwoną końcówkę do czerwonego złącza, zieloną do zielonego, a niebieską do niebieskiego, jak pokazano na rysunku poniżej. 3. Podłącz kabel audio do złączy audio w centrum multimedialnym. ROZPOCZĘCIE PRACY 17

23 4. Podłącz przeciwne końcówki kabla audio do gniazd wejściowych audio w odbiorniku TV: czerwoną końcówkę do czerwonego gniazda, a białą do białego. Poczekaj kilka chwil, aż odbiornik TV wykryje centrum multimedialne. Jeśli centrum multimedialne nie zostanie wykryte, może być konieczna zmiana źródła sygnału w odbiorniku TV na sygnał typu component. Aby uzyskać więcej informacji, zapoznaj się z dokumentacją odbiornika TV. Po wykryciu centrum multimedialnego zostanie wyświetlony ekran winiety wskazujący, że trwa uruchamianie urządzenia. Następnie zostanie wyświetlony ekran główny, zawierający opcje interfejsu użytkownika. Uwaga: Kabel typu component i kabel audio należy nabyć osobno. Kompozytowe złącze audio/wideo RCA (rozdzielczość standardowa) Aby użyć złącza kompozytowego: 1. Podłącz końcówki kabla kompozytowego wideo do złączy kompozytowych w centrum multimedialnym. 2. Wolne końcówki kabla podłącz do odpowiednich złączy wejściowych w odbiorniku TV: żółtą wtyczkę do żółtego złącza, czerwoną do czerwonego, a białą do białego. 3. Wybierz odpowiednie źródło sygnału w odbiorniku TV. ROZPOCZĘCIE PRACY 18

24 Poczekaj kilka chwil, aż odbiornik TV wykryje centrum multimedialne. Jeśli centrum multimedialne nie zostanie wykryte, może być konieczna zmiana źródła sygnału w odbiorniku TV na sygnał typu composite. Aby uzyskać więcej informacji, zapoznaj się z dokumentacją odbiornika TV. Po wykryciu centrum multimedialnego zostanie wyświetlony ekran winiety wskazujący, że trwa uruchamianie urządzenia. Następnie zostanie wyświetlony ekran główny, zawierający opcje interfejsu użytkownika. Uwaga: Kabel wideo typu composite należy nabyć osobno. Kino domowe (wysoka rozdzielczość) Aby podłączyć urządzenie do zestawu kina domowego kablem HDMI: 1. Podłącz kabel HDMI do złącza HDMI w centrum multimedialnym. 2. Podłącz drugą końcówkę kabla do złącza HDMI w odbiorniku audio/wideo. 3. Podłącz kabel HDMI do złącza wyjściowego HDMI Out w odbiorniku audio/ wideo. 4. Podłącz drugą końcówkę kabla do złącza HDMI w odbiorniku TV (jeśli odbiornik jest wyposażony w takie złącze). 5. Wybierz odpowiednie źródło sygnału w odbiorniku TV. 6. Ustaw odpowiednią opcję wyjścia audio w centrum multimedialnym. Zobacz Audio Output (Wyjście dźwięku) na str ROZPOCZĘCIE PRACY 19

25 Aby podłączyć urządzenie do zestawu kina domowego przy użyciu złącza S/PDIF: 1. Podłącz kabel S/PDIF do złącza S/PDIF w centrum multimedialnym. 2. Podłącz drugą końcówkę kabla do złącza S/PDIF w odbiorniku audio/wideo. 3. Podłącz kabel HDMI, component lub kompozytowy do odpowiednich gniazd wyjściowych w centrum multimedialnym. 4. Podłącz drugie końcówki kabli do odpowiednich złączy w odbiorniku TV. 5. Wybierz odpowiednie źródło sygnału w odbiorniku TV. 6. Ustaw odpowiednią opcję wyjścia audio w centrum multimedialnym. Zobacz Audio Output (Wyjście dźwięku) na str lub lub Uwaga: Kabel HDMI S/PDIF, kabel typu component lub kompozytowy należy nabyć osobno. ROZPOCZĘCIE PRACY 20

26 Krok 3. Nawiązywanie połączenia z siecią Centrum multimedialne WD TV Live Hub Centrum multimedialne można podłączyć do sieci domowej. Umożliwia to przesyłanie plików między centrum multimedialnym a komputerami dostępnymi w sieci oraz dostęp do Internetu za pośrednictwem przewodowego lub bezprzewodowego łącza sieciowego. Połączenie z siecią zapewnia dostęp do materiałów multimedialnych przechowywanych lokalnie i w Internecie. Przewodowe połączenie sieciowe Uwaga: Kabel Ethernet należy nabyć osobno. Aby podłączyć urządzenie do sieci domowej kablem Ethernet: 1. Podłącz kabel Ethernet (do nabycia osobno) do złącza sieciowego Ethernet w centrum multimedialnym. 2. Podłącz drugą końcówkę kabla Ethernet bezpośrednio do portu sieci LAN w routerze lub przełączniku sieciowym (jeśli używasz przełącznika, podłącz go do routera). Aby uzyskać szczegółowe informacje na temat łączenia odtwarzacza z siecią przewodową lub bezprzewodową i konfigurowania sieci, zobacz Konfigurowanie sieci na str. 78. Uwaga: Przesyłanie strumieniowe w bezprzewodowej sieci Wi-Fi może być niestabilne ze względu na słaby sygnał, niską szybkość łącza lub fluktuacje szybkości oraz inne czynniki środowiskowe. W celu uzyskania szybkiego przewodowego łącza sieciowego o dużej przepustowości i niezawodności, dostępnego w całym domu i niewymagającego przeciągania przewodów między pomieszczeniami, można użyć zestawu sieciowego WD Livewire Powerline AV (do nabycia osobno). Aby uzyskać więcej informacji, zobacz ROZPOCZĘCIE PRACY 21

27 Przesyłanie plików multimedialnych z komputera Zobacz Krok 4. Kopiowanie zawartości do centrum multimedialnego na str. 22. Korzystanie z multimediów dostępnych w sieci Zobacz Usługi sieciowe na str. 86. Korzystanie z multimediów dostępnych w Internecie Zobacz Usługi internetowe na str Krok 4. Kopiowanie zawartości do centrum multimedialnego Skopiuj ulubione pliki z komputera do centrum multimedialnego. Możesz także kopiować pliki z centrum multimedialnego na komputer. 1. Włącz komputer. 2. Podłącz kabel zasilania (zobacz Krok 1. Podłączanie kabla zasilania na str. 14). 3. Podłącz centrum multimedialne (zobacz Krok 3. Nawiązywanie połączenia z siecią na str. 21) i komputer do routera kablami Ethernet. ROZPOCZĘCIE PRACY 22

28 Windows Korzystanie z programu WDLink 1. Pobierz program narzędziowy WD Link ze strony 2. Kliknij dwukrotnie pobrany plik instalatora i postępuj zgodnie z wyświetlanymi instrukcjami, aby zainstalować program WD Discovery. 3. Kliknij przycisk lub Start, a następnie kliknij kolejno Programs (Programy) > WD Link > WD Link. 4. Kliknij pozycję WDTVLiveHub na liście Network Drives Found (Znalezione dyski sieciowe). 5. Odtwarzacz multimediów wyświetli listę zamapowanych dysków. Kliknij pozycję WDTVLiveHub w obszarze Drive Mapping (Mapowanie dysku). 6. Wybierz literę dysku z listy rozwijanej Available Drive Letters (Dostępne litery dysku). 7. Kliknij przycisk Map Drive (Mapuj dysk). 8. Kliknij przycisk OK. ROZPOCZĘCIE PRACY 23

29 9. Zamknij program WD Link. 10.Kliknij przycisk lub Start, a następnie kliknij polecenie (My) Computer (Komputer lub Mój komputer). Zostanie wyświetlone menu główne centrum multimedialnego. Od tej chwili można już kopiować pliki i foldery na wewnętrzny dysk twardy centrum multimedialnego metodą przeciągnij i upuść w oknie (My) Computer (Komputer lub Mój komputer) albo w Eksploratorze Windows. W systemie Windows Zamiast korzystania z programu WD Link można uzyskać dostęp do centrum multimedialnego w następujący sposób: Windows 7/Vista: Kliknij kolejno polecenia > Computer (Komputer) > Network (Sieć) i odszukaj centrum multimedialne. Windows XP/Vista/7: W Eksploratorze Windows lub w przeglądarce internetowej wpisz \\wdtvlivehub na pasku adresu. Macintosh 1. Włącz komputer i poczekaj na załadowanie systemu operacyjnego. 2. Otwórz program Finder. 3. Mac OS X Leopard/Snow Leopard: Kliknij ikonę WDTVLiveHub w obszarze SHARED (Udostępnione). 4. Skopiuj pliki z komputera do centrum multimedialnego albo z centrum multimedialnego na komputer metodą przeciągnij i upuść. Krok 5. Podłączanie urządzenia USB (opcjonalnie) Centrum multimedialne jest wyposażone w dwa porty USB, umożliwiające odtwarzanie z zewnętrznych nośników USB firmy WD.* * Listę obsługiwanych nośników zewnętrznych USB zawiera artykuł nr 5688 w naszej bazie wiedzy pod adresem ROZPOCZĘCIE PRACY 24

30 Aby podłączyć urządzenie USB: 1. Podłącz nośnik USB do jednego z dwóch portów USB w centrum multimedialnym. Zewnętrzny dysk twardy My Book (do nabycia osobno) Przenośny dysk twardy My Passport i stojak (do nabycia osobno) 2. Poczekaj chwilę, aż centrum multimedialne wczyta listę plików zapisanych na nośniku USB. (Przeszukiwanie nośników jest domyślnie włączone. Jeśli chcesz wyłączyć funkcję automatycznego przeszukiwania, zobacz Kompilowanie biblioteki multimediów na str. 35). 3. Zostanie wyświetlony ekran Sync and Transfer (Synchronizacja i transfer). Naciśnięcie przycisku OK spowoduje skopiowanie wszystkich plików multimediów z nośnika USB na wewnętrzny dysk twardy centrum multimedialnego. Synchronizowane pliki zostaną umieszczone w przeznaczonym do tego celu folderze ( USB_Sync ) na wewnętrznym dysku twardym centrum multimedialnego. Dla każdego nowego nośnika USB zostanie utworzony nowy folder odpowiadający nazwie woluminu w urządzeniu USB. Centrum multimedialne synchronizuje i kopiuje tylko nowe pliki (według daty ostatniej modyfikacji) oraz pliki inne od już zapisanych; pozwala to uniknąć kopiowania wszystkich plików przy każdym podłączeniu nośnika USB. Uwaga: Funkcję Sync and Transfer (Synchronizacja i transfer) można wyłączyć lub dostosować za pomocą menu Setup (Konfiguracja) > Operation (Działanie). Zobacz Sync From USB Storage (Synchronizacja z dyskiem USB) na str ROZPOCZĘCIE PRACY 25

31 Aby odblokować zablokowane urządzenie USB WD: Aby centrum multimedialne mogło uzyskać dostęp do plików zapisanych na urządzeniu USB, urządzenie musi zostać odblokowane. 1. Przejdź do ekranu Home (Ekran główny) i wybierz menu typu multimediów, które chcesz wyświetlać lub odtwarzać. Możesz wybrać ikonę Music (Muzyka), Video (Wideo) lub Photo (Zdjęcia). 2. Na ekranie Unlock your WD Drive (Odblokuj dysk WD) za pomocą przycisków / wybierz opcję OK, a następnie naciśnij przycisk OK. 3. Za pomocą przycisków nawigacji i klawiatury ekranowej wpisz hasło dostępu do dysku USB. Wybierz opcję Submit (Prześlij), a następnie naciśnij przycisk OK. W przypadku wprowadzenia nieprawidłowego hasła za pomocą przycisków / wybierz opcję OK, naciśnij przycisk OK, a następnie wpisz poprawne hasło. Jeśli nieprawidłowe hasło zostanie wprowadzone pięć razy z rzędu, dysk USB zostanie zatrzymany. Naciśnij przycisk OK, aby zamknąć komunikat o błędzie. Odłącz dysk USB. Wyłącz i ponownie włącz zasilanie dysku USB, a następnie podłącz dysk i wprowadź poprawne hasło dostępu. 4. Po odblokowaniu dysku USB zostanie wyświetlony pasek menu dla wybranego typu multimediów. Za pomocą przycisków / wybierz filtr wyświetlania obsługiwanych multimediów, a następnie naciśnij przycisk OK. Zostaną wyświetlone obsługiwane multimedia wybranego typu. 5. Za pomocą przycisków nawigacji wybierz plik, który chcesz otworzyć, a następnie naciśnij przycisk OK, aby rozpocząć odtwarzanie. Odłączanie urządzenia USB Aby uniknąć utraty danych, przed odłączeniem urządzenia USB należy nacisnąć przycisk EJECT (Odłącz) na pilocie. Aby odłączyć urządzenie USB: 1. Naciśnij przycisk HOME (Ekran główny). 2. Naciśnij przycisk EJECT (Odłącz). 3. Za pomocą przycisków / wybierz urządzenie USB. 4. Naciśnij przycisk OK. Wybierz opcję i ponownie naciśnij przycisk OK. 5. Odłącz nośnik USB od centrum multimedialnego. ROZPOCZĘCIE PRACY 26

32 5 Korzystanie z centrum multimedialnego Korzystanie z pilota Ergonomiczny pilot centrum multimedialnego umożliwia nawigowanie na ekranie głównym, przeglądanie plików multimedialnych, wybieranie opcji odtwarzania i dostosowywanie ustawień systemu. Czujnik podczerwieni wykrywa sygnały wysyłane przez pilota. Ważne: Między pilotem a czujnikiem podczerwieni w centrum multimedialnym nie powinno być żadnych przeszkód. Przycisk HOME (Ekran główny) POWER (Zasilanie) Navigation buttons (Przyciski nawigacji) Funkcja Wyświetla menu główne oraz opcje odtwarzania plików i konfigurowania urządzenia. Włącza tryb wstrzymania i wyłącza wyjścia wideo. Naciśnij i przytrzymaj przycisk zasilania przez pięć sekund, aby całkowicie wyłączyć centrum multimedialne. Umożliwiają wybieranie opcji na ekranie głównym, na ekranach menu, w bibliotekach multimediów na klawiaturze ekranowej i na paskach narzędzi. OK Wyświetla katalogi z plikami multimedialnymi i ekrany ustawień. Włącza lub wyłącza pasek informacji. Rozpoczyna odtwarzanie wybranego pliku multimedialnego. Włącza aktualnie wybrane ustawienie opcji na ekranie Settings (Ustawienia). STOP (Zatrzymaj) Back (Wstecz) REV (Przewiń do tyłu) Kończy odtwarzanie. Umożliwia przejście do poprzedniego ekranu. Umożliwia przewijanie do tyłu podczas odtwarzania dźwięku lub wideo. Obsługiwane są następujące szybkości przewijania: 2, 4, 8, 16. PREV (Poprzedni) Jednokrotne naciśnięcie tego przycisku powoduje przejście do początku bieżącego pliku audio lub wideo. Dwukrotne naciśnięcie tego przycisku powoduje przejście do poprzedniego pliku audio lub wideo albo do poprzedniego obrazu. Pojedyncze naciśnięcie powoduje przejście do poprzedniej strony. Podczas przewijania pliku wideo do tyłu naciśnięcie tego przycisku powoduje przeskoczenie o 10 minut do tyłu. SEARCH (Szukaj) Options (Opcje) Umożliwia wyszukiwanie plików multimedialnych w bieżącym folderze. Ta funkcja jest dostępna tylko wtedy, gdy włączono opcję Media Library (Biblioteka multimediów). Nie umożliwia wyszukiwania plików w podfolderach. Podczas odtwarzania: wyświetla dodatkowe opcje odtwarzania. Na ekranie internetowej zawartości multimedialnej: wyświetla dodatkowe opcji usługi. KORZYSTANIE Z CENTRUM MULTIMEDIALNEGO 27

33 Przycisk PAUSE/PLAY (Wstrzymaj/ Odtwórz) FF (Przewiń do przodu) Funkcja Wstrzymuje lub wznawia odtwarzanie. Umożliwia przewijanie do przodu podczas odtwarzania dźwięku lub wideo. Obsługiwane są następujące szybkości przewijania: 2, 4, 8, 16. NEXT (Następny) Umożliwia przejście do następnego pliku audio, wideo lub zdjęcia. Pojedyncze naciśnięcie powoduje przejście do następnej strony. Podczas przewijania pliku wideo do przodu naciśnięcie tego przycisku powoduje przeskoczenie o 10 minut do przodu. EJECT (Odłącz) Next Page (Następna strona) Prev Page (Poprzednia strona) MUTE (Wycisz) Subtitle (Napisy) Audio (Dźwięk) Setup (Konfiguracja) Alpha-numeric keys (Klawisze alfanumeryczne) Umożliwia bezpieczne odłączenie nośnika USB. Wyświetla następną stronę interfejsu użytkownika. Umożliwia przeglądanie tekstu, wyświetlenie dodatkowych ikon usług itd. Wyświetla poprzednią stronę interfejsu użytkownika. Wycisza dźwięk. Przełącza wyświetlanie napisów do filmu (jeśli są dostępne). Przełącza strumień audio filmu (jeśli jest dostępny). Wyświetla menu konfiguracji. Jednokrotne naciśnięcie każdego z tych klawiszy powoduje wprowadzenie odpowiedniej cyfry. Naciskając klawisze 2-9 kilkakrotnie, można wprowadzać litery alfabetu. Podczas odtwarzania utworu lub muzycznej listy odtwarzania naciśnij i przytrzymaj jeden z przycisków 0-9, aby zapisać ustawienie. A, B, C, D Konfigurowalne klawisze skrótów i funkcji Zobacz Remote Settings (Ustawienia pilota) na str W menu Videos (Wideo), Music (Muzyka) i Photos (Zdjęcia) dostępne są następujące ustawienia domyślne: Naciśnięcie klawisza włącza menu sortowania i filtrowania. Naciśnięcie klawisza włącza menu źródła zawartości. Naciśnięcie klawisza włącza menu widoków. Naciśnięcie klawisza włącza menu interfejsu administracyjnego. KORZYSTANIE Z CENTRUM MULTIMEDIALNEGO 28

34 Korzystanie z klawiatury USB Zamiast korzystania z pilota można podłączyć klawiaturę USB do jednego z dwóch portów USB w centrum multimedialnym. Klawisz lub sekwencja klawiszy HOME (Ekran główny) CTRL + P (Zasilanie) UP, DOWN, LEFT, & RIGHT ARROWS (strzałki W GÓRĘ, W DÓŁ, W LEWO i W PRAWO) Funkcja Wyświetla menu główne oraz opcje odtwarzania plików i konfigurowania urządzenia. Włącza tryb wstrzymania i wyłącza wyjścia wideo. Umożliwiają wybieranie opcji na ekranie głównym, na ekranach menu, w bibliotekach multimediów na klawiaturze ekranowej i na paskach narzędzi. ENTER Wyświetla katalogi z plikami multimedialnymi i ekrany ustawień. Włącza lub wyłącza pasek informacji. Rozpoczyna odtwarzanie wybranego pliku multimedialnego. Włącza aktualnie wybrane ustawienie opcji na ekranie Settings (Ustawienia). S (Zatrzymaj) ESC (Wstecz) Kończy odtwarzanie. Umożliwia przejście do poprzedniego ekranu. - (Przewiń do tyłu) Umożliwia przewijanie do tyłu podczas odtwarzania dźwięku lub wideo. Obsługiwane są następujące szybkości przewijania: 2, 4, 8, 16. P (Poprzedni) Jednokrotne naciśnięcie tego przycisku powoduje przejście do początku bieżącego pliku audio lub wideo. Dwukrotne naciśnięcie tego przycisku powoduje przejście do poprzedniego pliku audio lub wideo albo do poprzedniego obrazu. Pojedyncze naciśnięcie powoduje przejście do poprzedniej strony. Podczas przewijania pliku wideo do tyłu naciśnięcie tego przycisku powoduje przeskoczenie o 10 minut do tyłu. CTRL + F (Szukaj) CTRL + O (Opcje) SPACJA (Odtwórz/Wstrzymaj) + (Przewiń do przodu) Umożliwia wyszukiwanie plików multimedialnych w bieżącym folderze. Ta funkcja jest dostępna tylko wtedy, gdy włączono opcję Media Library (Biblioteka multimediów). Nie umożliwia wyszukiwania plików w podfolderach. Podczas odtwarzania: wyświetla dodatkowe opcje odtwarzania. Na ekranie internetowej zawartości multimedialnej: wyświetla dodatkowe opcji usługi. Wstrzymuje lub wznawia odtwarzanie. Umożliwia przewijanie do przodu podczas odtwarzania dźwięku lub wideo. Obsługiwane są następujące szybkości przewijania: 2, 4, 8, 16. KORZYSTANIE Z CENTRUM MULTIMEDIALNEGO 29

35 Klawisz lub sekwencja klawiszy Funkcja N (Dalej) Umożliwia przejście do następnego pliku audio, wideo lub zdjęcia. Pojedyncze naciśnięcie powoduje przejście do następnej strony. Podczas przewijania pliku wideo do przodu naciśnięcie tego przycisku powoduje przeskoczenie o 10 minut do przodu. CTRL + E (Odłącz) M (Wycisz) V (Napisy) B (Audio) DELETE (Usuń) Z (Powiększ) R (Kolejność losowa) L (Powtórz) BACKSPACE CTRL + S (Konfiguracja) Alpha-numeric keys (Klawisze alfanumeryczne) CTRL + A CTRL + B CTRL + C CTRL + D Umożliwia bezpieczne odłączenie nośnika USB. Wycisza dźwięk. Przełącza wyświetlanie napisów do filmu (jeśli są dostępne). Przełącza strumień audio filmu (jeśli jest dostępny). Czyści zawartość pola wprowadzania danych. Powiększa odtwarzany obraz wideo lub zdjęcie. Włącza odtwarzanie plików muzycznych i wideo w kolejności losowej. Włącza powtarzanie bieżącego pliku muzycznego lub wideo. Usuwa zaznaczony plik. Wyświetla menu konfiguracji. Jednokrotne naciśnięcie każdego z tych klawiszy powoduje wprowadzenie odpowiedniej litery lub cyfry. Podczas odtwarzania utworu lub muzycznej listy odtwarzania naciśnij i przytrzymaj jeden z przycisków 0-9, aby utworzyć ustawienie. Konfigurowalne klawisze skrótów i funkcji Zobacz Remote Settings (Ustawienia pilota) na str W menu Videos (Wideo), Music (Muzyka) i Photos (Zdjęcia) dostępne są następujące ustawienia domyślne: Naciśnięcie klawiszy CTRL + A włącza menu sortowania i filtrowania. Naciśnięcie klawiszy CTRL + B włącza menu źródła zawartości. Naciśnięcie klawiszy CTRL + C włącza menu widoków. Naciśnięcie klawiszy CTRL + D włącza menu interfejsu administracyjnego. KORZYSTANIE Z CENTRUM MULTIMEDIALNEGO 30
