1 COLOR TELEVISION VISION 26 LXW TOP VISION 32 LXW TOP DEUTSCH ENGLISH FRANÇAIS ITALIANO NEDERLANDS TÜRKÇE POLSKI

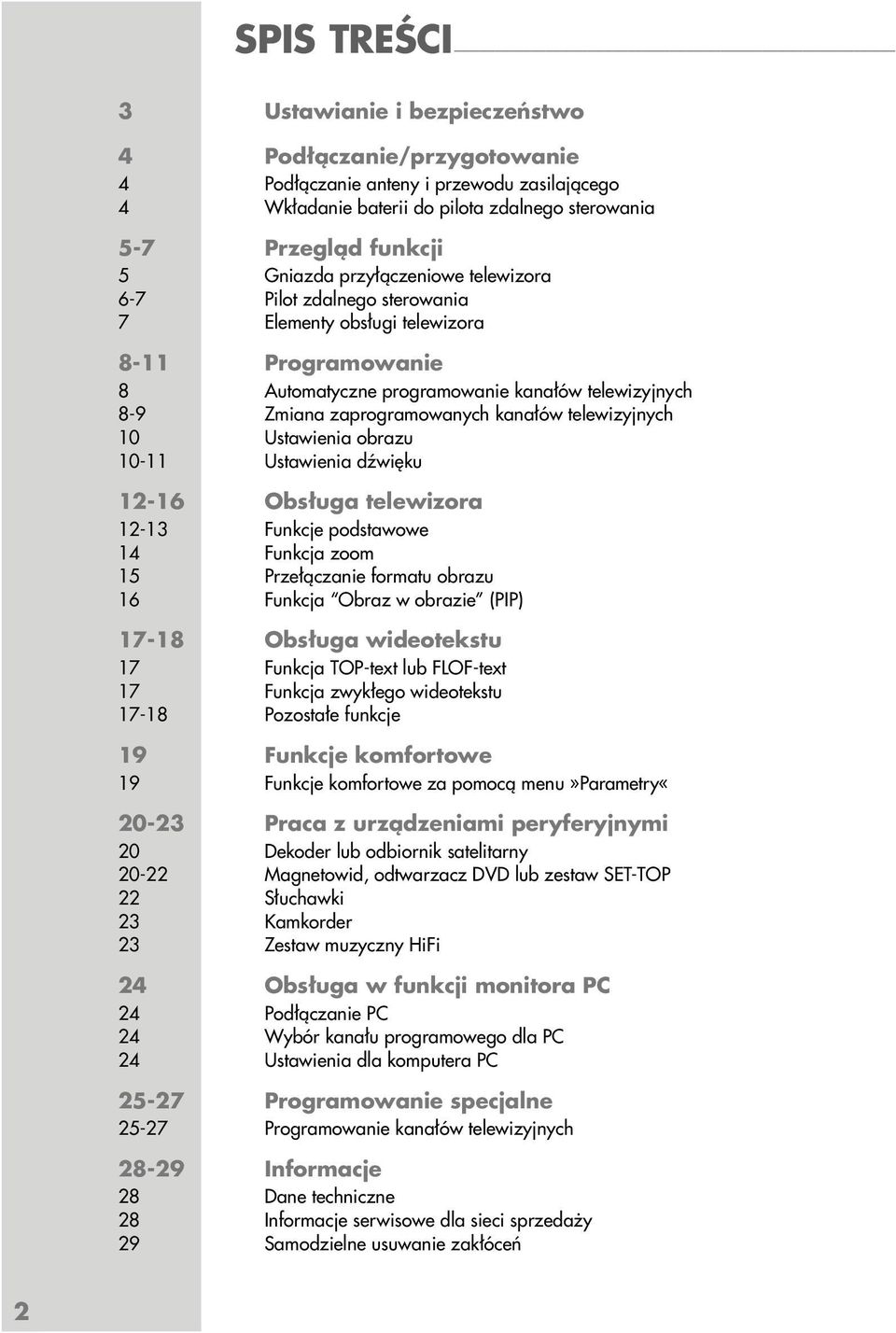

2 SPIS TREŚCI 3 Ustawianie i bezpieczeństwo 4 Podłączanie/przygotowanie 4 Podłączanie anteny i przewodu zasilającego 4 Wkładanie baterii do pilota zdalnego sterowania 5-7 Przegląd funkcji 5 Gniazda przyłączeniowe telewizora 6-7 Pilot zdalnego sterowania 7 Elementy obsługi telewizora 8-11 Programowanie 8 Automatyczne programowanie kanałów telewizyjnych 8-9 Zmiana zaprogramowanych kanałów telewizyjnych 10 Ustawienia obrazu Ustawienia dźwięku Obsługa telewizora Funkcje podstawowe 14 Funkcja zoom 15 Przełączanie formatu obrazu 16 Funkcja Obraz w obrazie (PIP) Obsługa wideotekstu 17 Funkcja TOP-text lub FLOF-text 17 Funkcja zwykłego wideotekstu Pozostałe funkcje 19 Funkcje komfortowe 19 Funkcje komfortowe za pomocą menu»parametry«20-23 Praca z urządzeniami peryferyjnymi 20 Dekoder lub odbiornik satelitarny Magnetowid, odtwarzacz DVD lub zestaw SET-TOP 22 Słuchawki 23 Kamkorder 23 Zestaw muzyczny HiFi 24 Obsługa w funkcji monitora PC 24 Podłączanie PC 24 Wybór kanału programowego dla PC 24 Ustawienia dla komputera PC Programowanie specjalne Programowanie kanałów telewizyjnych Informacje 28 Dane techniczne 28 Informacje serwisowe dla sieci sprzedaży 29 Samodzielne usuwanie zakłóceń 2

3 TV R AV 3 AV 2 AV 1 VIDEO L ANT IN AV-4 AV 3 AV 2 AV 1 R VIDEO L R AV OUT S-VHS VIDEO L ANT IN AV-4 PC-DVI AUDIO IN PC-IN R VIDEO L R AV OUT S-VHS DVI-D PC-DVI AUDIO IN PC-IN AC IN DVI-D AC IN USTAWIANIE I BEZPIECZEŃSTWO 20 cm 10 cm 20 cm 10 cm Podczas ustawiania odbiornika telewizyjnego prosimy uwzględnić następujące wskazówki: Niniejszy telewizor przeznaczony jest do odbioru i odtwarzania sygnałów wizyjnych i dźwiękowych. Wszelkie inne stosowanie jest wykluczone. Idealna odległość oglądania wynosi 5-krotną długość przekątnej ekranu. Światło zewnętrzne padające na ekran obniża jakość obrazu. Prosimy zwrócić uwagę na dostateczny odstęp od ścian szafy. Telewizor przeznaczony jest do eksploatacji w suchych pomieszczeniach. W przypadku używania telewizora na wolnym powietrzu należy koniecznie zabezpieczyć go przed wilgocią (przed deszczem, bryzgami wody). Należy chronić telewizor przed działaniem wilgoci. Krieg am Golf! SERVICE! Nie ustawiać na telewizorze naczyń wypełnionych cieczą (np. wazony itp.). Naczynie może się przewrócić i rozlana ciecz może spowodować uszkodzenie instalacji elektrycznej. Telewizor należy ustawić na równym i twardym podłożu. Nie umieszczać na telewizorze żadnych przedmiotów (np. gazet) oraz nie ustawiać go na obrusach itp. Nie ustawiać telewizora w bezpośrednim sąsiedztwie grzejnika ani na słońcu, gdyż wpływa to ujemnie na chłodzenie. Nadmierna kumulacja ciepła jest źródłem niebezpieczeństwa i wpływa niekorzystnie na żywotność telewizora. Osady gromadzące się wewnątrz telewizora powinny być co pewien czas usuwane przez wykwalifikowany personel. W żadnym wypadku nie wolno samodzielnie otwierać telewizora. W razie uszkodzeń powstałych w wyniku nieprawidłowych ingerencji wygasają roszczenia z tytułu gwarancji. Prosimy sprawdzić, czy przewód zasilający i zasilacz sieciowy nie są uszkodzone. Należy używać telewizora tylko z dołączonym przewodem zasilającym/zasilaczem sieciowym. Wyładowania atmosferyczne stanowią zagrożenie dla wszystkich urządzeń elektrycznych. Nawet jeśli odbiornik telewizyjny jest wyłączony, może dojść do jego uszkodzenia w wyniku uderzenia pioruna w sieć elektryczną i/lub przewód antenowy. Podczas burzy należy zawsze wyciągnąć wtyczkę sieciową i antenową. Ekran należy czyścić tylko nawilżoną miękką ściereczką. Używać tylko czystej wody. POLSKI 3

4 ANT IN VIDEO L AV-4 R VIDEO L AV OUT R S-VHS PC-DVI AUDIO IN PC-IN DVI-D PODŁĄCZANIE/PRZYGOTOWANIE _ Podłączanie anteny i przewodu zasilającego AV 3 TV R AV 2 AV 1 1 AC IN Włożyć przewód anteny domowej w gniazdo antenowe»ant IN«telewizora. 2 Podłączyć załączony prądowy kabel zasilający do gniazda»ac IN«w od-biorniku telewizyjnym. 3 Podłączyć wtyk prądowego kabla zasilającego do gniazda sieciowego. Wkładanie baterii do pilota zdalnego sterowania 1 Otworzyć schowek na baterie, zdejmując pokrywę. 2 Włożyć baterie (typ Mignon, np. UM-3 albo AA, 2x1,5 V). Zwrócić uwagę na właściwe połączenie biegunów (oznaczone na dnie schowka na baterie). 3 Zamknąć schowek na baterie. Wskazówka: Jeśli telewizor nie reaguje prawidłowo na polecenia pilota, może to oznaczać, że baterie zużyły się. Zużyte baterie należy koniecznie usunąć. Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku wycieku elektrolitu z baterii. Wskazówka dotycząca ochrony środowiska Baterie w tym również baterie nie zawierające metali ciężkich nie wolno wrzucać do pojemników na odpady domowe. Prosimy przestrzegać ekologicznej utylizacji zużytych baterii, np. usuwać je w publicznych miejscach składowania surowców wtórnych. Prosimy poinformować się na temat aktualnych przepisów prawnych. 4

5 PRZEGLĄD FUNKCJI Gniazda przyłączeniowe telewizora AV 3 AV 3 AV 2 AV 2 AV 1 AV 1 DVI-D ANT IN AV 4 VIDEO L R VIDEO L R VIDEO L R ANT IN S-VHS AV-4 AV OUT PC-DVI AUDIO IN PC-IN DVI-D AC IN AC IN AV OUT VIDEO L R PC-IN PC-DVI AUDIO IN S-VHS AV 3 AV 2 AV 1 ANT IN AV 4 VIDEO L R AV OUT VIDEO L R S-VHS PC-DVI AUDIO IN PC-IN DVI-D AC IN Gniazdo Euro/AV (FBAS). Gniazdo Euro/AV (FBAS). Gniazdo Euro/AV (FBAS, RGB). Gniazdo antenowe. Wejście dla sygnałów dźwiękowych/wizyjnych. Wyjście dla sygnałów dźwiękowych/wizyjnych. Wejście dla sygnałów wizyjnych S-VHS. Wejście dla sygnałów dźwiękowych komputera PC. Gniazdo VGA do podłączania PC. Złącze YUV podłączyć dołączonym kablem adapterowym. Gniazdo DVI-D do podłączania PC. Gniazdo przewodu sieciowego. Gniazdo słuchawkowe (wtyk typu jack o średnicy 3,5 mm). Wysoka rozdzielczość HD (High-Definition) Niniejszy odbiornik telewizyjny jest przystosowany do odbioru sygnałów telewizyjnych wysokiej rozdzielczości (sygnały HDTV). Urządzenia emitujące te sygnały (zestaw Set-Top HDTV lub odtwarzacz DVD HDTV) można podłączyć do gniazda»dvi-d«(cyfrowy sygnał HDTV) lub do gniazd»pc-in«(analogowy sygnał HDTV). Dzięki temu możliwe jest też oglądanie cyfrowych programów telewizyjnych HDTV zabezpieczonych przed kopiowaniem (HDCP High-Definition Copy Protection). POLSKI 5

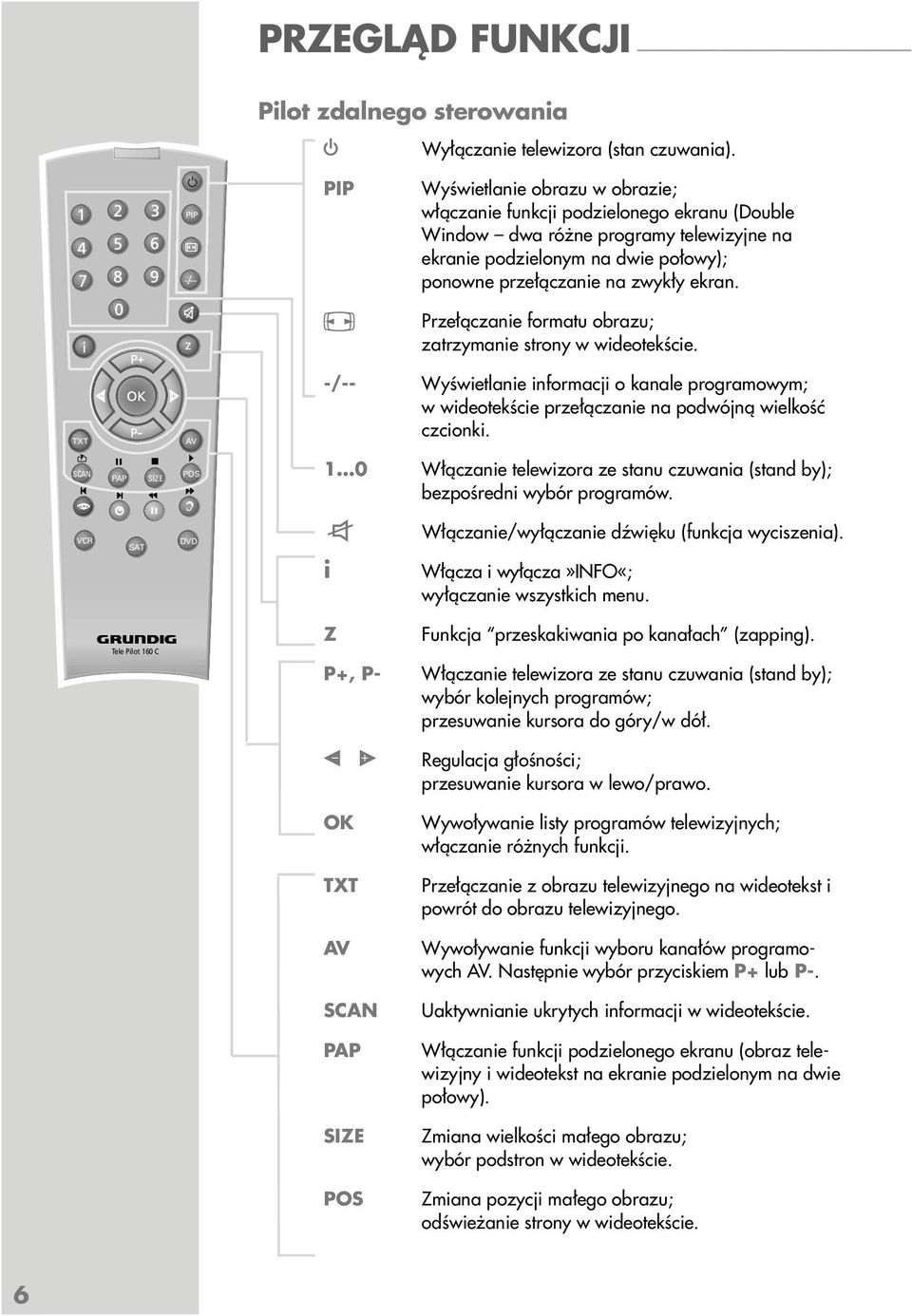

6 PRZEGLĄD FUNKCJI Pilot zdalnego sterowania Wyłączanie telewizora (stan czuwania). PIP z PIP E Wyświetlanie obrazu w obrazie; włączanie funkcji podzielonego ekranu (Double Window dwa różne programy telewizyjne na ekranie podzielonym na dwie połowy); ponowne przełączanie na zwykły ekran. Przełączanie formatu obrazu; zatrzymanie strony w wideotekście. TXT AV -/-- Wyświetlanie informacji o kanale programowym; w wideotekście przełączanie na podwójną wielkość czcionki. SCAN VCR PAP SAT SIZE POS d DVD 1 0 Włączanie telewizora ze stanu czuwania (stand by); bezpośredni wybór programów. d i Włączanie/wyłączanie dźwięku (funkcja wyciszenia). Włącza i wyłącza»info«; wyłączanie wszystkich menu. Tele Pilot 160 C Z P+, P- OK TXT AV SCAN PAP SIZE POS Funkcja przeskakiwania po kanałach (zapping). Włączanie telewizora ze stanu czuwania (stand by); wybór kolejnych programów; przesuwanie kursora do góry/w dół. Regulacja głośności; przesuwanie kursora w lewo/prawo. Wywoływanie listy programów telewizyjnych; włączanie różnych funkcji. Przełączanie z obrazu telewizyjnego na wideotekst i powrót do obrazu telewizyjnego. Wywoływanie funkcji wyboru kanałów programowych AV. Następnie wybór przyciskiem P+ lub P-. Uaktywnianie ukrytych informacji w wideotekście. Włączanie funkcji podzielonego ekranu (obraz telewizyjny i wideotekst na ekranie podzielonym na dwie połowy). Zmiana wielkości małego obrazu; wybór podstron w wideotekście. Zmiana pozycji małego obrazu; odświeżanie strony w wideotekście. 6

7 PRZEGLĄD FUNKCJI PIP z z F Wybór różnych opcji ustawień obrazu; w wideotekście wertowanie o jedną stronę wstecz. Włączanie zegara; w wideotekście przejście do następnej strony. Obraz zatrzymany (stop-klatka); wybór rozdziału w wideotekście. Wybór różnych opcji ustawień dźwięku; wybór tematu w wideotekście. TXT SCAN PAP SIZE AV POS VCR, SAT Przełączanie na obsługę magnetowidu GRUNDIG, DVD odbiornika satelitarnego GRUNDIG lub odtwarzacza DVD GRUNDIG. Trzymać wciśnięty odpowiedni przycisk (»VCR«,»SAT«,»DVD«). Następnie nacisnąć odpowiedni przycisk. VCR SAT d DVD Wskazówka: Jakie funkcje można obsługiwać, zależy od wyposażenia urządzenia. Prosimy po prostu wypróbować poszczególne funkcje. Tele Pilot 160 C Elementy obsługi telewizora + P Włączanie telewizora ze stanu czuwania (stand by); wybór kolejnych programów. TV/AV Wybór kanałów programowych AV i ostatnio oglądanego programu telewizyjnego. MENU Wywołuje»INFO«. + Regulacja głośności. IO Przełączanie telewizora w stan czuwania (stand by) i ponownie wyłączanie. POLSKI 7

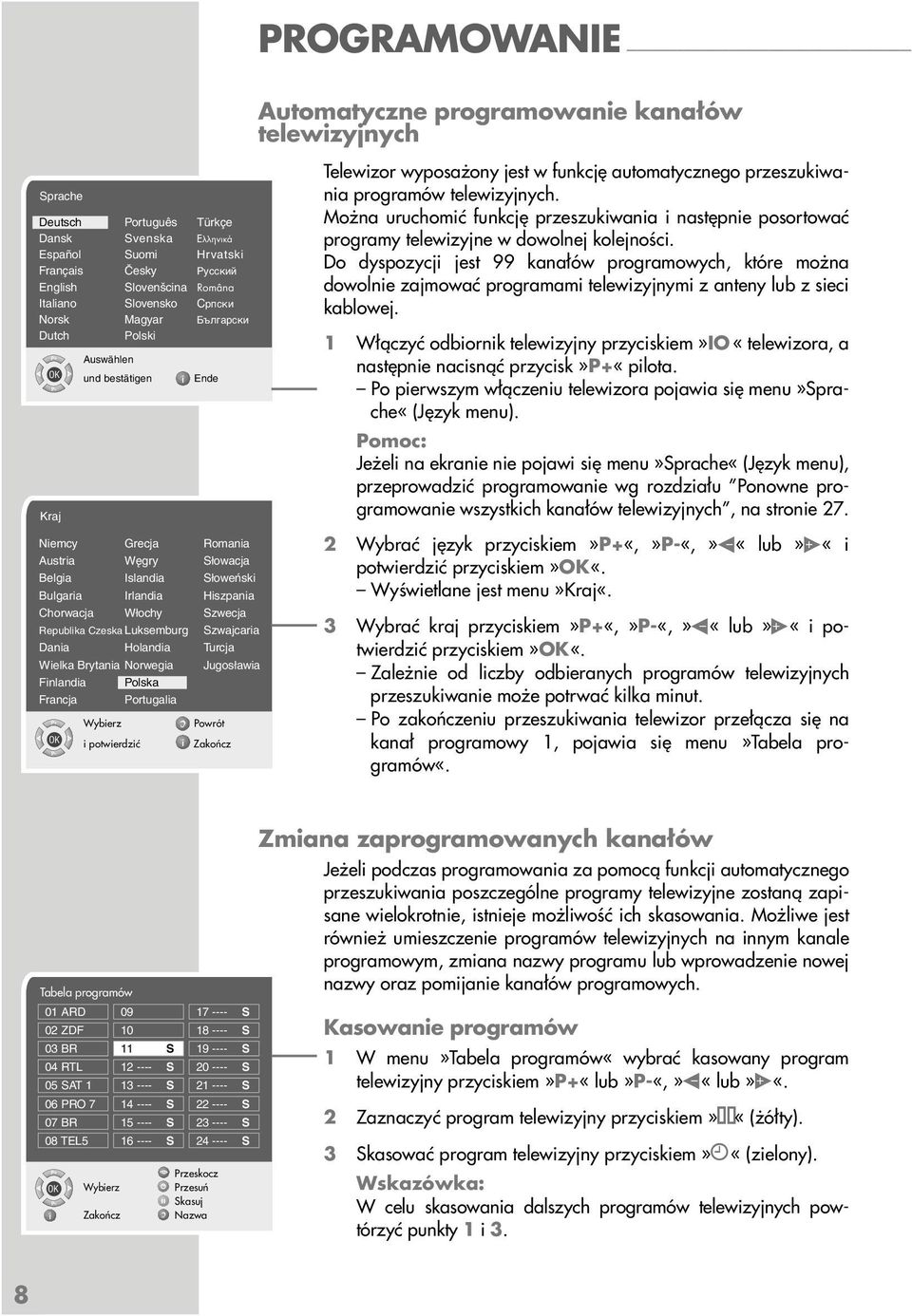

8 PROGRAMOWANIE Sprache Deutsch Português Türkçe Dansk Svenska Eλληvικά Español Suomi Hrvatski Français âesky Pycc English Sloven cina Româna Italiano Slovensko C Norsk Magyar ap Dutch Polski OK Kraj Niemcy Grecja Romania Austria W gry S owacja Belgia Islandia S oweƒski Bulgaria Irlandia Hiszpania Chorwacja W ochy Szwecja Republika CzeskaLuksemburg Szwajcaria Dania Holandia Turcja Wielka Brytania Norwegia Jugos awia Finlandia Polska Francja Portugalia OK Auswählen und bestätigen i potwierdzić Ende Automatyczne programowanie kanałów telewizyjnych Telewizor wyposażony jest w funkcję automatycznego przeszukiwania programów telewizyjnych. Można uruchomić funkcję przeszukiwania i następnie posortować programy telewizyjne w dowolnej kolejności. Do dyspozycji jest 99 kanałów programowych, które można dowolnie zajmować programami telewizyjnymi z anteny lub z sieci kablowej. 1 Włączyć odbiornik telewizyjny przyciskiem»io «telewizora, a następnie nacisnąć przycisk»p+«pilota. Po pierwszym włączeniu telewizora pojawia się menu»sprache«(język menu). Pomoc: Jeżeli na ekranie nie pojawi się menu»sprache«(język menu), przeprowadzić programowanie wg rozdziału Ponowne programowanie wszystkich kanałów telewizyjnych, na stronie Wybrać język przyciskiem»p+«,»p-«,» «lub» «i potwierdzić przyciskiem»ok«. Wyświetlane jest menu»kraj«. 3 Wybrać kraj przyciskiem»p+«,»p-«,» «lub» «i potwierdzić przyciskiem»ok«. Zależnie od liczby odbieranych programów telewizyjnych przeszukiwanie może potrwać kilka minut. Po zakończeniu przeszukiwania telewizor przełącza się na kanał programowy 1, pojawia się menu»tabela programów«. Tabela programów 01 ARD 02 ZDF 03 BR 04 RTL 05 SAT 1 06 PRO 7 07 BR 08 TEL5 OK S S S S S S S S S S S S S S Przeskocz Przesuń Skasuj Nazwa Zmiana zaprogramowanych kanałów Jeżeli podczas programowania za pomocą funkcji automatycznego przeszukiwania poszczególne programy telewizyjne zostaną zapisane wielokrotnie, istnieje możliwość ich skasowania. Możliwe jest również umieszczenie programów telewizyjnych na innym kanale programowym, zmiana nazwy programu lub wprowadzenie nowej nazwy oraz pomijanie kanałów programowych. Kasowanie programów 1 W menu»tabela programów«wybrać kasowany program telewizyjny przyciskiem»p+«lub»p-«,» «lub» «. 2 Zaznaczyć program telewizyjny przyciskiem» «(żółty). 3 Skasować program telewizyjny przyciskiem» «(zielony). Wskazówka: W celu skasowania dalszych programów telewizyjnych powtórzyć punkty 1 i 3. 8

9 PROGRAMOWANIE Tabela programów 01 ARD S 02 ZDF S 03 BR 11 S S 04 RTL S S 05 SAT S S 06 PRO S S 07 BR S S 08 TEL S S Przeskocz OK Przesuń Skasuj Nazwa Tabela programów 01 ARD S 02 ZDF S 03 BR 11 S S 04 RTL S S 05 SAT S S 06 PRO S S 07 BR S S 08 TEL S S Przeskocz OK Przesuń Skasuj Nazwa Tabela programów 01 ARD S S 02 ZDF S 03 BR 11 S S 04 RTL S S 05 SAT S S 06 PRO S S 07 BR S S 08 TEL S S Przeskocz OK Przesuń Skasuj Nazwa Sortowanie programów telewizyjnych 1 W menu»tabela programów«wybrać przemieszczany program telewizyjny przyciskiem»p+«lub»p-«. 2 Zaznaczyć program telewizyjny przyciskiem» «(zielony). 3 Wybrać nowy kanał programowy przyciskiem»p+«lub»p-«i potwierdzić przyciskiem» «(zielony). Wszystkie następne programy telewizyjne są przesuwane o jeden kanał programowy. Wskazówka: W celu posortowania dalszych programów telewizyjnych powtórzyć punkty od 1 do 3. Wprowadzanie nazwy programu (maks. 5 znaków) 1 W menu»tabela programów«wybrać żądany program telewizyjny przyciskiem»p+«lub»p-«. 2 Zaznaczyć program telewizyjny przyciskiem»f«(niebieski). 3 Przyciskiem»P+«lub»P-«wybrać literę lub cyfrę, przyciskiem» «lub» «przejść do następnej pozycji i tam powtórzyć czynność. 4 Zapisać w pamięci nazwę programu przyciskiem»f«(niebieski). Wskazówka: Aby wpisać dalsze nazwy programów, powtórzyć punkty od 1 do 4. Pomijanie programów telewizyjnych Istnieje możliwość zaznaczenia programów telewizyjnych, które przy użyciu przycisku»p+«lub»p-«mają być pomijane. Wybór programów za pomocą przycisków cyfrowych jest w dalszym ciągu możliwy. 1 W menu»tabela programów«wybrać żądany program telewizyjny przyciskiem»p+«lub»p-«. 2 Zaznaczyć program telewizyjny przyciskiem»z «(czerwony). Za nazwą programu telewizyjnego wyświetlana jest litera»s«. Znacznik można skasować, naciskając ponownie czerwony przycisk. enie programowania 1 yć programowanie przyciskiem»i«. POLSKI 9

10 PROGRAMOWANIE Ustawienia obrazu Obraz Jasność 39 Kontrast Kolor Ostrość Barwa Redukcja szumów Wylaczony Ustawienia Łagodna OK i zmienić 1 Wywołać»INFO«przyciskiem»i«. Wyświetlane jest menu»info«. 2 Zaznaczyć wiersz»obraz«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. Wyświetlane jest menu»obraz«. 3 Wybrać wiersz»ustawienia«przyciskiem»p+«lub»p-«i przyciskiem» «lub» «ustawić opcję»użytkownik«. 4 Wybrać wiersz»jasność«,»kontrast«,»kolor«,»ostrość«lub»redukcja szumów«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. Wskazówka: Funkcję»Barwa«można regulować tylko w przypadku programów w standardzie NTSC (np. podczas odtwarzania z magnetowidu amerykańskiej audycji telewizyjnej). 5 Wybrać żądaną wartość przyciskiem» «lub» «i potwierdzić przyciskiem»ok«. 6 yć programowanie przyciskiem»i«. Ustawienia dźwięku Dźwięk Głośność 0 Balans Typ dźwięku Efekt AVL Słuchawki Korektor graf. i zmienić Stereo Normalna Wł. 1 Wywołać»INFO«przyciskiem»i«. Wyświetlane jest»info«. 2 Zaznaczyć wiersz»dźwięk«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. Wyświetlane jest menu»dźwięk«. Wskazówka: Dalsze funkcje opisane są w kolejnych rozdziałych. Głośność 1 Zaznaczyć wiersz»głośność«przyciskiem»p+«lub»p-«i wyregulować głośność przyciskiem» «lub» «. Balans 1 Zaznaczyć wiersz»balans«przyciskiem»p+«lub»p-«i wyregulować balans przyciskiem» «lub» «. 10

11 PROGRAMOWANIE Odbiór stereo/dwutonowy, mono Jeżeli telewizor odbiera programy dwukanałowe np. film w oryginalnej wersji językowej na kanale dźwiękowym B (wskaźnik:»dual B«) i wersję dubbingową na kanale dźwiękowym A (wskaźnik:»dual A«) można wybrać żądany kanał dźwiękowy. Jeżeli telewizor odbiera programy stereo lub NICAM, przełącza się on automatycznie na stereofoniczne odtwarzanie dźwięku (wskaźnik:»stereo«). W przypadku niskiej jakości dźwięku stereo można przełączyć dźwięk na opcję»mono«. 1 Zaznaczyć wiersz»typ dźwięku«przyciskiem»p+«lub»p-«i zmienić ustawienie przyciskiem» «lub» «. Szerokość pasma stereo Poszerza barwę dźwięku w przypadku audycji stereofonicznych i ulepsza ją w przypadku audycji monofonicznych. 1 Wybrać wiersz»efekt«przyciskiem»p+«lub»p-«. 2 Wybrać żądane ustawienie przyciskiem» «lub» «. Automatyczna regulacja głośności Stacje telewizyjne transmitują programy o odmiennej głośności. Funkcja automatycznej regulacji głośności AVL (Automatic Volume Limiting) gwarantuje jednolity poziom głośności w przypadku przełączenia na inny program telewizyjny. 1 Zaznaczyć wiersz»avl«przyciskiem»p+«lub»p-«i wybrać przyciskiem» «lub» «opcję»wlaczony«. Korektor Korektor (equalizer) umożliwia wybór czterech zaprogramowanych ustawień dźwięku (Muzyka, Sport, Kino i Język) i jedną opcję własną (Użytkownik), którą ustawia się indywidualnie. Korektor graf. 12 db Użytkownik 1 Zaznaczyć wiersz»korektor graf.«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. Wyświetlane jest menu»korektor graf.«. 0 db 2 Wybrać ustawienie dźwięku»użytkownik«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. Uaktywniony jest zakres częstotliwości»120 Hz«. -12 db <120Hz 500Hz 1.5kHz 5kHz 10kHz> OK i zmienić 3 Przyciskiem»P+«lub»P-«ustawić żądaną wartość i przyciskiem» «lub» «wybrać następny zakres częstotliwości. 4 Potwierdzić ustawienia przyciskiem»f«(niebieski). 5 yć programowanie przyciskiem»f«(niebieski). 6 yć programowanie przyciskiem»i«. POLSKI 11

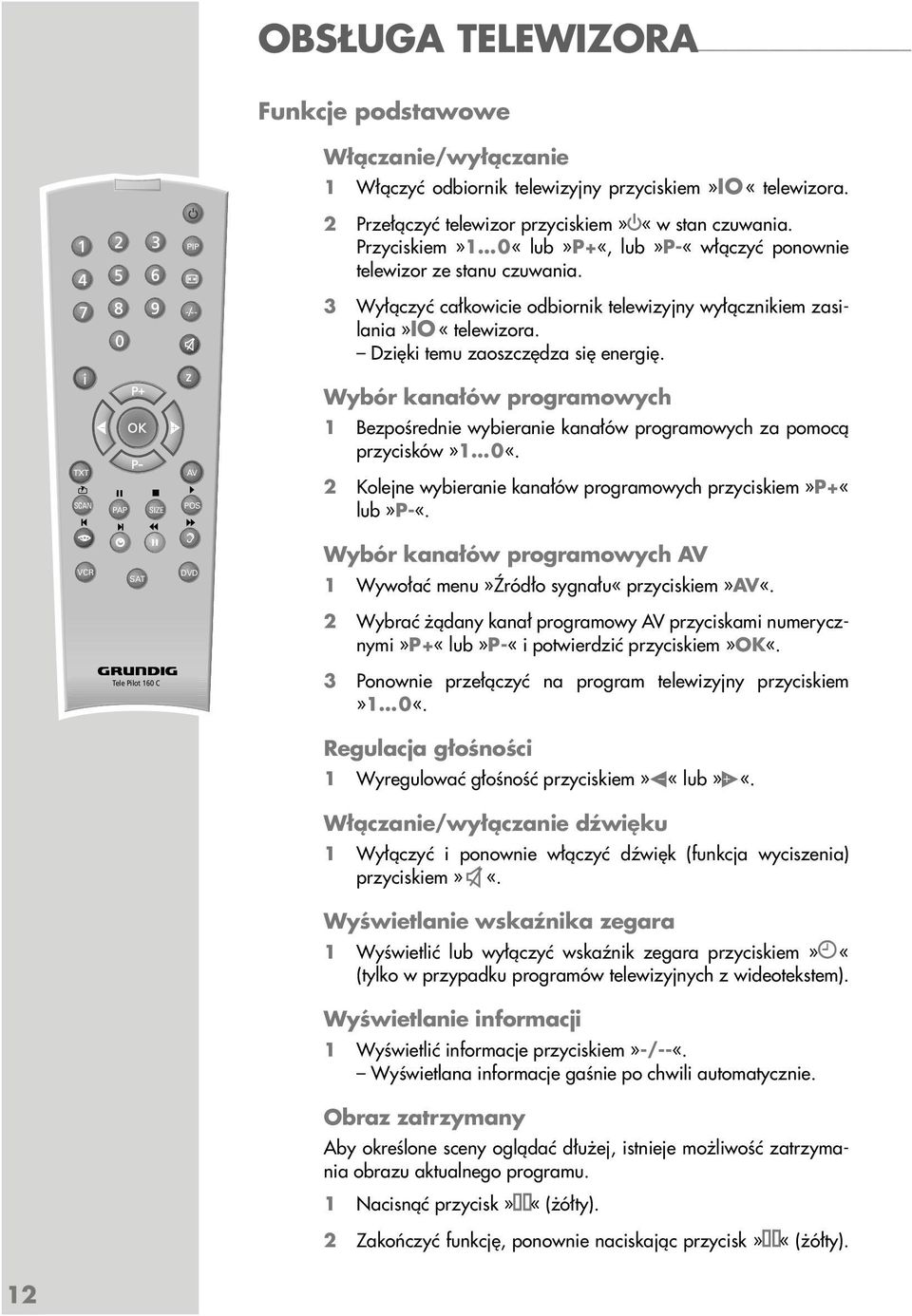

12 OBSŁUGA TELEWIZORA Funkcje podstawowe Włączanie/wyłączanie 1 Włączyć odbiornik telewizyjny przyciskiem»io «telewizora. PIP 2 Przełączyć telewizor przyciskiem» «w stan czuwania. Przyciskiem»1 0«lub»P+«, lub»p-«włączyć ponownie telewizor ze stanu czuwania. z 3 Wyłączyć całkowicie odbiornik telewizyjny wyłącznikiem zasilania»io «telewizora. Dzięki temu zaoszczędza się energię. Wybór kanałów programowych 1 Bezpośrednie wybieranie kanałów programowych za pomocą przycisków»1 0«. TXT SCAN PAP SIZE AV POS 2 Kolejne wybieranie kanałów programowych przyciskiem»p+«lub»p-«. VCR SAT d DVD Wybór kanałów programowych AV 1 Wywołać menu»źródło sygnału«przyciskiem»av«. 2 Wybrać żądany kanał programowy AV przyciskami numerycznymi»p+«lub»p-«i potwierdzić przyciskiem»ok«. Tele Pilot 160 C 3 Ponownie przełączyć na program telewizyjny przyciskiem»1 0«. Regulacja głośności 1 Wyregulować głośność przyciskiem» «lub» «. Włączanie/wyłączanie dźwięku 1 Wyłączyć i ponownie włączyć dźwięk (funkcja wyciszenia) przyciskiem»p«. Wyświetlanie wskaźnika zegara 1 Wyświetlić lub wyłączyć wskaźnik zegara przyciskiem» «(tylko w przypadku programów telewizyjnych z wideotekstem). Wyświetlanie informacji 1 Wyświetlić informacje przyciskiem»-/--«. Wyświetlana informacje gaśnie po chwili automatycznie. Obraz zatrzymany Aby określone sceny oglądać dłużej, istnieje możliwość zatrzymania obrazu aktualnego programu. 1 Nacisnąć przycisk» «(żółty). 2 yć funkcję, ponownie naciskając przycisk» «(żółty). 12

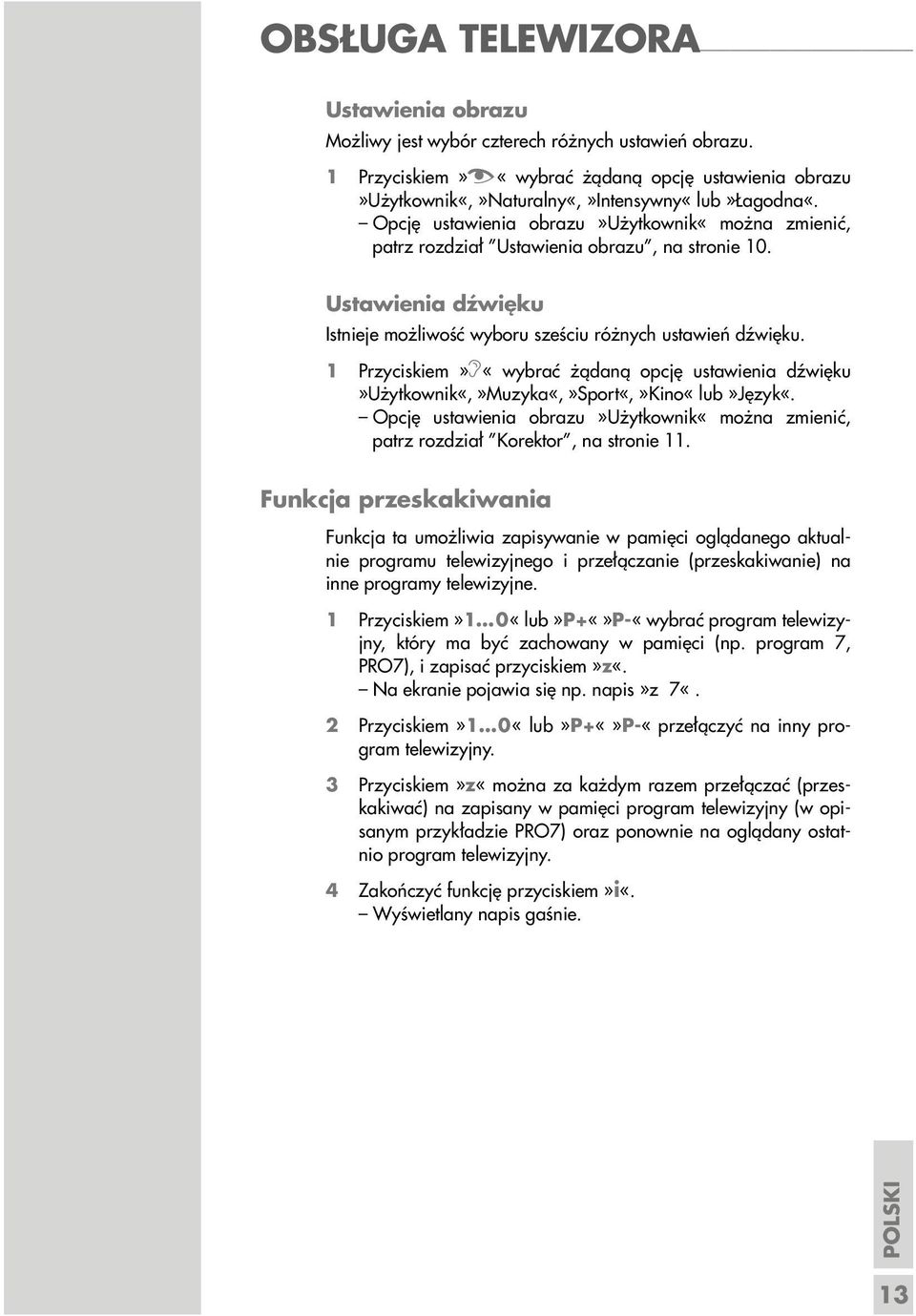

13 OBSŁUGA TELEWIZORA Ustawienia obrazu Możliwy jest wybór czterech różnych ustawień obrazu. 1 Przyciskiem»z «wybrać żądaną opcję ustawienia obrazu»użytkownik«,»naturalny«,»intensywny«lub»łagodna«. Opcję ustawienia obrazu»użytkownik«można zmienić, patrz rozdział Ustawienia obrazu, na stronie 10. Ustawienia dźwięku Istnieje możliwość wyboru sześciu różnych ustawień dźwięku. 1 Przyciskiem»F«wybrać żądaną opcję ustawienia dźwięku»użytkownik«,»muzyka«,»sport«,»kino«lub»język«. Opcję ustawienia obrazu»użytkownik«można zmienić, patrz rozdział Korektor, na stronie 11. Funkcja przeskakiwania Funkcja ta umożliwia zapisywanie w pamięci oglądanego aktualnie programu telewizyjnego i przełączanie (przeskakiwanie) na inne programy telewizyjne. 1 Przyciskiem»1 0«lub»P+P-«wybrać program telewizyjny, który ma być zachowany w pamięci (np. program 7, PRO7), i zapisać przyciskiem»z«. Na ekranie pojawia się np. napis»z 7«. 2 Przyciskiem»1 0«lub»P+P-«przełączyć na inny program telewizyjny. 3 Przyciskiem»z«można za każdym razem przełączać (przeskakiwać) na zapisany w pamięci program telewizyjny (w opisanym przykładzie PRO7) oraz ponownie na oglądany ostatnio program telewizyjny. 4 yć funkcję przyciskiem»i«. Wyświetlany napis gaśnie. POLSKI 13

14 OBSŁUGA TELEWIZORA Obraz Redukcja szumów Ustawienia Poz. pozioma Poz. pionowa Faza Auto. Pozycja Zoom Wylaczony Łagodna Funkcja zoom Funkcja ta umożliwia powiększanie obrazu telewizyjnego lub komputerowego. 1 Wywołać menu»info«przyciskiem»i«. Wyświetlane jest menu»info«. 2 Zaznaczyć wiersz»obraz«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. Wyświetlane jest menu»obraz«. 3 Zaznaczyć wiersz»jasność«przyciskiem»p+«lub»p-«i nacisnąć ponownie przycisk»p+«. Wiersz»Zoom«jest zaznaczony. 4 Włączyć funkcję przyciskiem»ok«. OK i wywołać 5 Przyciskiem»P+«lub»P-«zmienić wielkość obrazu. 6 Zmienić fragment obrazu, naciskając przycisk»ok«i wybierając fragment obrazu przyciskiem» «,» «,»P+«lub»P-«. 7 yć funkcję przyciskiem»i«. Wyświetlany obraz gaśnie. 14

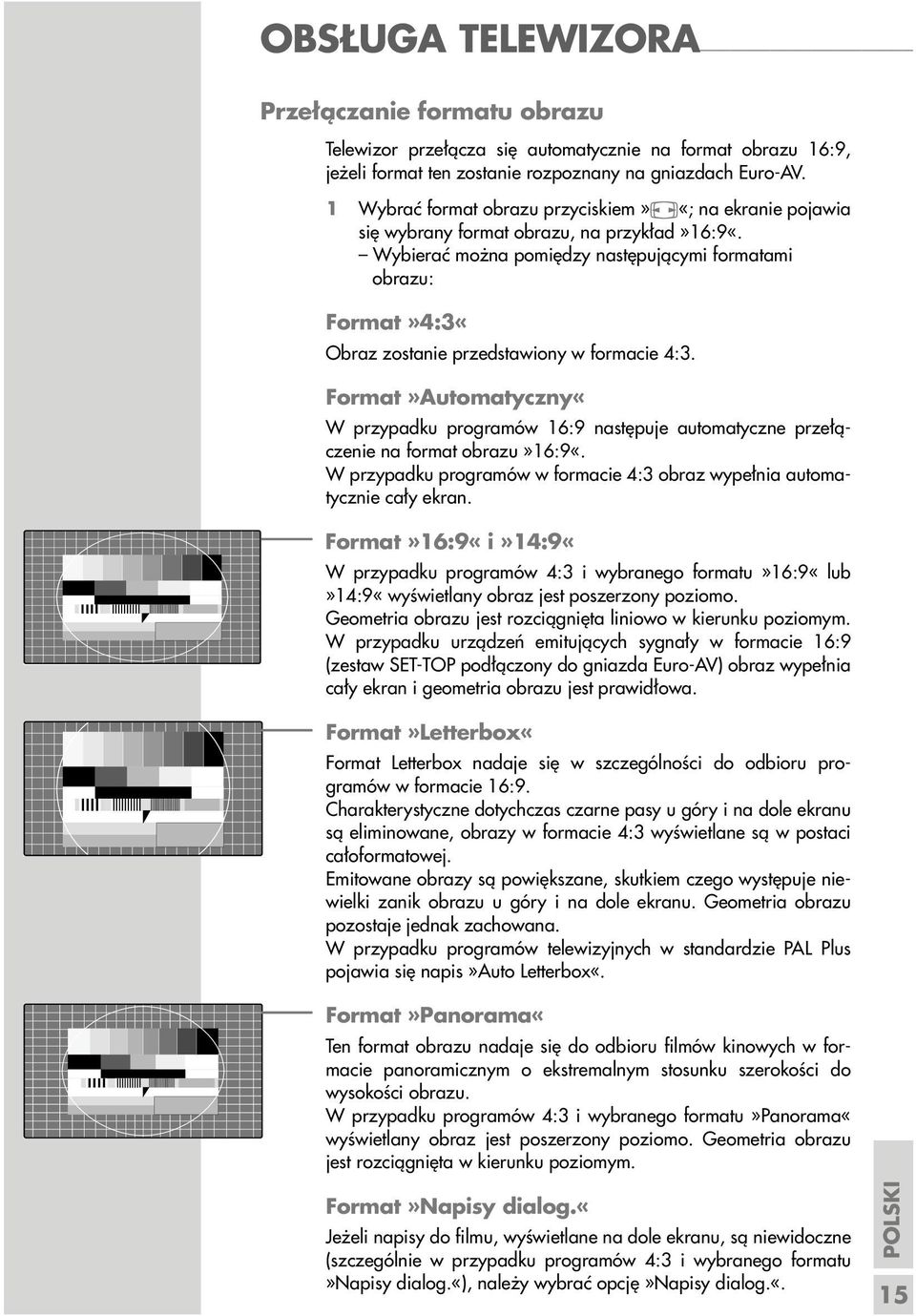

15 OBSŁUGA TELEWIZORA Przełączanie formatu obrazu Telewizor przełącza się automatycznie na format obrazu 16:9, jeżeli format ten zostanie rozpoznany na gniazdach Euro-AV. 1 Wybrać format obrazu przyciskiem»e«; na ekranie pojawia się wybrany format obrazu, na przykład»16:9«. Wybierać można pomiędzy następującymi formatami obrazu: Format»4:3«Obraz zostanie przedstawiony w formacie 4:3. Format»Automatyczny«W przypadku programów 16:9 następuje automatyczne przełączenie na format obrazu»16:9«. W przypadku programów w formacie 4:3 obraz wypełnia automatycznie cały ekran. Format»16:9«i»14:9«W przypadku programów 4:3 i wybranego formatu»16:9«lub»14:9«wyświetlany obraz jest poszerzony poziomo. Geometria obrazu jest rozciągnięta liniowo w kierunku poziomym. W przypadku urządzeń emitujących sygnały w formacie 16:9 (zestaw SET-TOP podłączony do gniazda Euro-AV) obraz wypełnia cały ekran i geometria obrazu jest prawidłowa. Format»Letterbox«Format Letterbox nadaje się w szczególności do odbioru programów w formacie 16:9. Charakterystyczne dotychczas czarne pasy u góry i na dole ekranu są eliminowane, obrazy w formacie 4:3 wyświetlane są w postaci całoformatowej. Emitowane obrazy są powiększane, skutkiem czego występuje niewielki zanik obrazu u góry i na dole ekranu. Geometria obrazu pozostaje jednak zachowana. W przypadku programów telewizyjnych w standardzie PAL Plus pojawia się napis»auto Letterbox«. Format»Panorama«Ten format obrazu nadaje się do odbioru filmów kinowych w formacie panoramicznym o ekstremalnym stosunku szerokości do wysokości obrazu. W przypadku programów 4:3 i wybranego formatu»panorama«wyświetlany obraz jest poszerzony poziomo. Geometria obrazu jest rozciągnięta w kierunku poziomym. Format»Napisy dialog.«jeżeli napisy do filmu, wyświetlane na dole ekranu, są niewidoczne (szczególnie w przypadku programów 4:3 i wybranego formatu»napisy dialog.«), należy wybrać opcję»napisy dialog.«. POLSKI 15

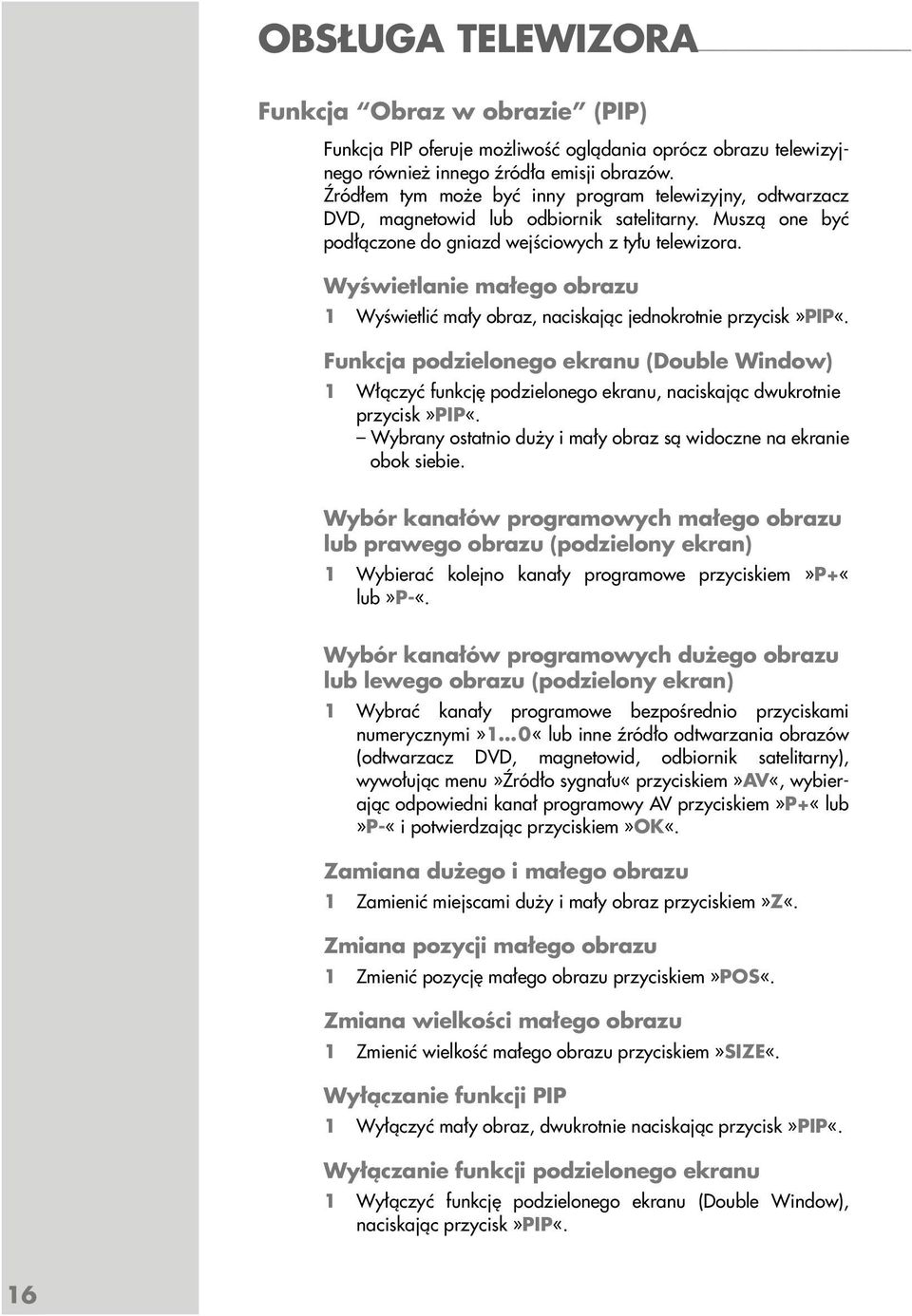

16 OBSŁUGA TELEWIZORA Funkcja Obraz w obrazie (PIP) Funkcja PIP oferuje możliwość oglądania oprócz obrazu telewizyjnego również innego źródła emisji obrazów. Źródłem tym może być inny program telewizyjny, odtwarzacz DVD, magnetowid lub odbiornik satelitarny. Muszą one być podłączone do gniazd wejściowych z tyłu telewizora. Wyświetlanie małego obrazu 1 Wyświetlić mały obraz, naciskając jednokrotnie przycisk»pip«. Funkcja podzielonego ekranu (Double Window) 1 Włączyć funkcję podzielonego ekranu, naciskając dwukrotnie przycisk»pip«. Wybrany ostatnio duży i mały obraz są widoczne na ekranie obok siebie. Wybór kanałów programowych małego obrazu lub prawego obrazu (podzielony ekran) 1 Wybierać kolejno kanały programowe przyciskiem»p+«lub»p-«. Wybór kanałów programowych dużego obrazu lub lewego obrazu (podzielony ekran) 1 Wybrać kanały programowe bezpośrednio przyciskami numerycznymi»1 0«lub inne źródło odtwarzania obrazów (odtwarzacz DVD, magnetowid, odbiornik satelitarny), wywołując menu»źródło sygnału«przyciskiem»av«, wybierając odpowiedni kanał programowy AV przyciskiem»p+«lub»p-«i potwierdzając przyciskiem»ok«. Zamiana dużego i małego obrazu 1 Zamienić miejscami duży i mały obraz przyciskiem»z«. Zmiana pozycji małego obrazu 1 Zmienić pozycję małego obrazu przyciskiem»pos«. Zmiana wielkości małego obrazu 1 Zmienić wielkość małego obrazu przyciskiem»size«. Wyłączanie funkcji PIP 1 Wyłączyć mały obraz, dwukrotnie naciskając przycisk»pip«. Wyłączanie funkcji podzielonego ekranu 1 Wyłączyć funkcję podzielonego ekranu (Double Window), naciskając przycisk»pip«. 16

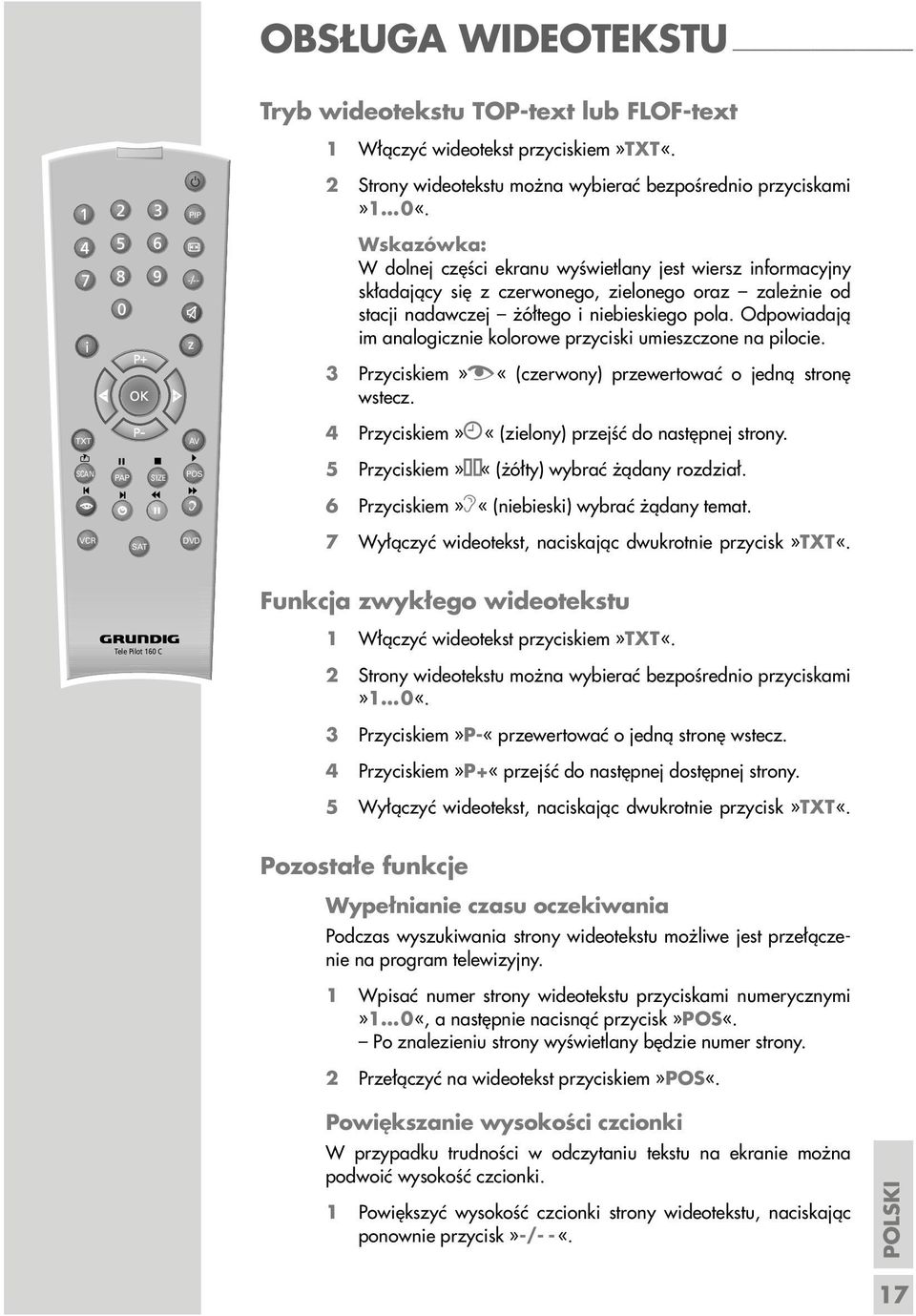

17 OBSŁUGA WIDEOTEKSTU Tryb wideotekstu TOP-text lub FLOF-text 1 Włączyć wideotekst przyciskiem»txt«. PIP 2 Strony wideotekstu można wybierać bezpośrednio przyciskami»1 0«. z Wskazówka: W dolnej części ekranu wyświetlany jest wiersz informacyjny składający się z czerwonego, zielonego oraz zależnie od stacji nadawczej żółtego i niebieskiego pola. Odpowiadają im analogicznie kolorowe przyciski umieszczone na pilocie. 3 Przyciskiem»z «(czerwony) przewertować o jedną stronę wstecz. TXT AV 4 Przyciskiem» «(zielony) przejść do następnej strony. SCAN PAP SIZE POS 5 Przyciskiem» «(żółty) wybrać żądany rozdział. d 6 Przyciskiem»F«(niebieski) wybrać żądany temat. VCR SAT DVD 7 Wyłączyć wideotekst, naciskając dwukrotnie przycisk»txt«. Funkcja zwykłego wideotekstu Tele Pilot 160 C 1 Włączyć wideotekst przyciskiem»txt«. 2 Strony wideotekstu można wybierać bezpośrednio przyciskami»1 0«. 3 Przyciskiem»P-«przewertować o jedną stronę wstecz. 4 Przyciskiem»P+«przejść do następnej dostępnej strony. 5 Wyłączyć wideotekst, naciskając dwukrotnie przycisk»txt«. Pozostałe funkcje Wypełnianie czasu oczekiwania Podczas wyszukiwania strony wideotekstu możliwe jest przełączenie na program telewizyjny. 1 Wpisać numer strony wideotekstu przyciskami numerycznymi»1 0«, a następnie nacisnąć przycisk»pos«. Po znalezieniu strony wyświetlany będzie numer strony. 2 Przełączyć na wideotekst przyciskiem»pos«. Powiększanie wysokości czcionki W przypadku trudności w odczytaniu tekstu na ekranie można podwoić wysokość czcionki. 1 Powiększyć wysokość czcionki strony wideotekstu, naciskając ponownie przycisk»-/- - «. POLSKI 17

18 OBSŁUGA WIDEOTEKSTU Zatrzymanie strony Tekst wielostronicowy może zawierać wiele podstron, które są automatycznie wertowane dalej przez stacje nadawcze. PIP 1 Zatrzymać podstronę przyciskiem»e«. 2 yć funkcję przyciskiem»e«. Bezpośrednie wywoływanie podstrony z Jeżeli wybrana strona wideotekstu zawiera dalsze strony, numer aktualnej podstrony i całkowita ilość stron wyświetlane są w prawym dolnym rogu ekranu. 1 Wywołać funkcję przyciskiem»size«. TXT AV 2 Przyciskiem»P-«przewertować o jedną stronę wstecz. SCAN PAP SIZE POS 3 Przyciskiem»P+«przejść do następnej dostępnej strony. VCR SAT d DVD Uaktywnianie ukrytych informacji Na określonych stronach wideotekstu mogą znajdować się ukryte odpowiedzi lub informacje. Można je wywołać. 1 Wyświetlić informacje przyciskiem»scan«. Tele Pilot 160 C 2 Wyłączyć informacje przyciskiem»scan«. Funkcja podzielonego ekranu (Double Window) Funkcja ta umożliwia oglądanie obrazu telewizyjnego po lewej stronie ekranu i wideotekstu po prawej stronie ekranu. 1 Włączyć funkcję podzielonego ekranu, naciskając jednokrotnie przycisk»pap«. Program telewizyjny i strona wideotekstu widoczne są na ekranie obok siebie. 2 Wyłączyć funkcję przyciskiem»pap«. 18

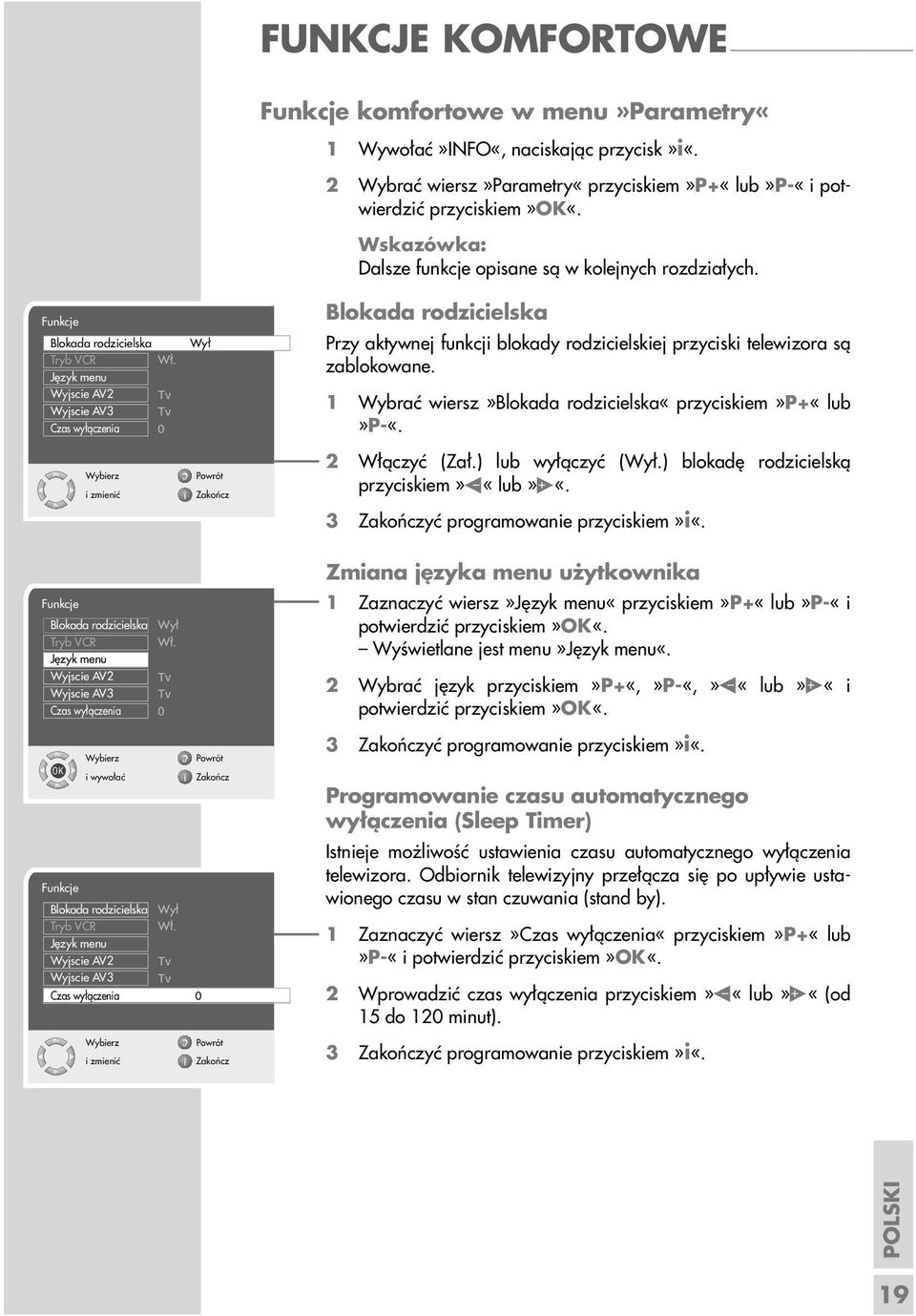

19 FUNKCJE KOMFORTOWE Funkcje Blokada rodzicielska Tryb VCR Wł. Język menu Wyjscie AV2 Tv Wyjscie AV3 Tv Czas wyłączenia 0 i zmienić Wył Funkcje komfortowe w menu»parametry«1 Wywołać»INFO«, naciskając przycisk»i«. 2 Wybrać wiersz»parametry«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. Wskazówka: Dalsze funkcje opisane są w kolejnych rozdziałych. Blokada rodzicielska Przy aktywnej funkcji blokady rodzicielskiej przyciski telewizora są zablokowane. 1 Wybrać wiersz»blokada rodzicielska«przyciskiem»p+«lub»p-«. 2 Włączyć (Zał.) lub wyłączyć (Wył.) blokadę rodzicielską przyciskiem» «lub» «. 3 yć programowanie przyciskiem»i«. Funkcje Blokada rodzicielska Tryb VCR Język menu Wyjscie AV2 Wyjscie AV3 Czas wyłączenia Wył Wł. Tv Tv 0 Zmiana języka menu użytkownika 1 Zaznaczyć wiersz»język menu«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. Wyświetlane jest menu»język menu«. 2 Wybrać język przyciskiem»p+«,»p-«,» «lub» «i potwierdzić przyciskiem»ok«. OK Funkcje i wywołać Blokada rodzicielska Tryb VCR Język menu Wyjscie AV2 Wyjscie AV3 Wył Wł. Tv Tv Czas wyłączenia 0 3 yć programowanie przyciskiem»i«. Programowanie czasu automatycznego wyłączenia (Sleep Timer) Istnieje możliwość ustawienia czasu automatycznego wyłączenia telewizora. Odbiornik telewizyjny przełącza się po upływie ustawionego czasu w stan czuwania (stand by). 1 Zaznaczyć wiersz»czas wyłączenia«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. 2 Wprowadzić czas wyłączenia przyciskiem» «lub» «(od 15 do 120 minut). i zmienić 3 yć programowanie przyciskiem»i«. POLSKI 19

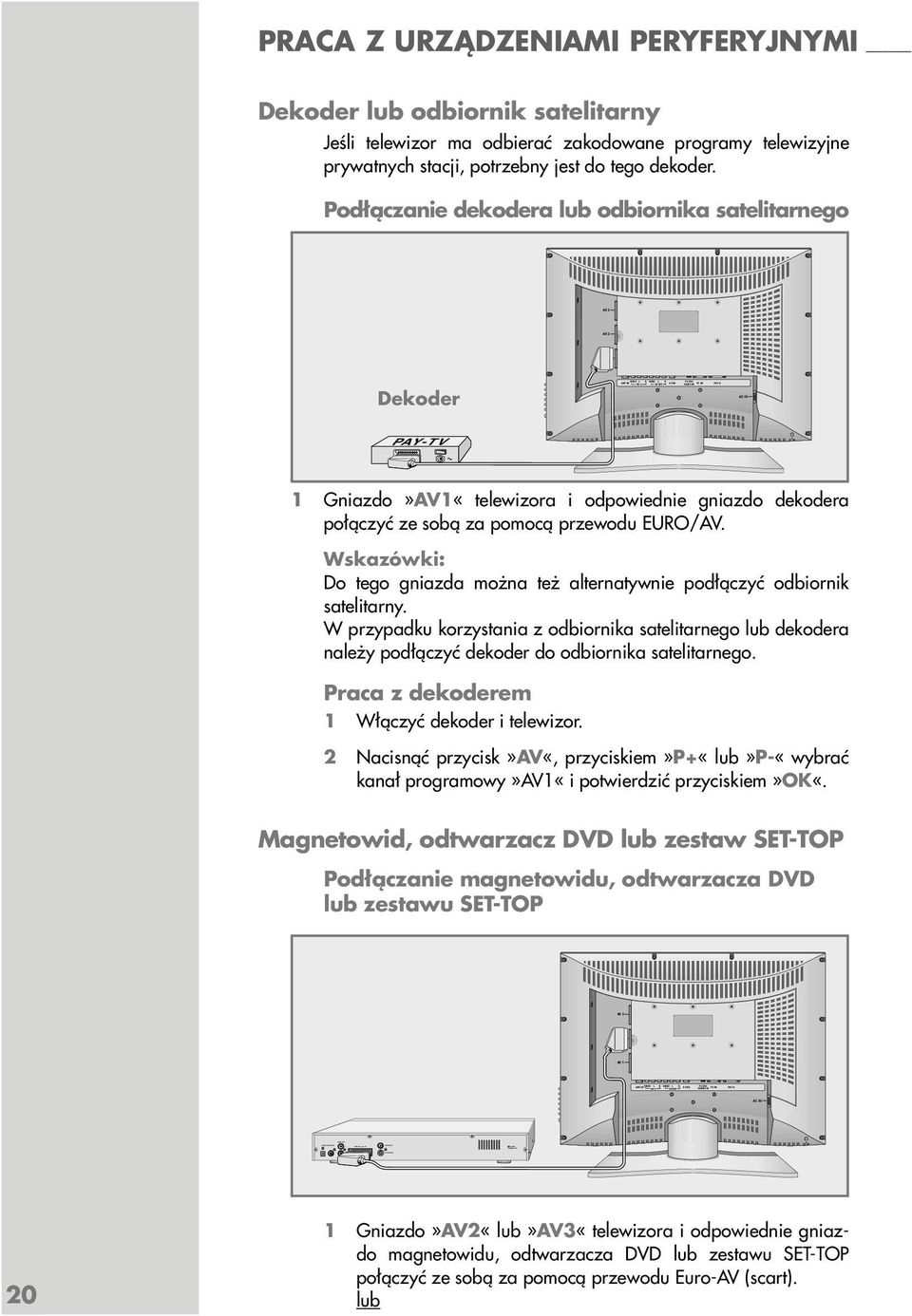

20 DIGITAL AUDIO OUT AUDIO OUT L R EURO AV TV VIDEO OUT S VIDEO OUT V ~ 50/60Hz 20 W AV 3 AV 2 AV 1 AV 3 AV 2 AV 1 VIDEO L ANT IN AV-4 R VIDEO L AV OUT VIDEO L ANT IN AV-4 R R S-VHS VIDEO L AV OUT R PC-DVI AUDIO IN S-VHS PC-IN PC-DVI AUDIO IN PC-IN DVI-D DVI-D AC IN AC IN PRACA Z URZĄDZENIAMI PERYFERYJNYMI Dekoder lub odbiornik satelitarny Jeśli telewizor ma odbierać zakodowane programy telewizyjne prywatnych stacji, potrzebny jest do tego dekoder. Podłączanie dekodera lub odbiornika satelitarnego Dekoder PAY-TV 1 Gniazdo»AV1«telewizora i odpowiednie gniazdo dekodera połączyć ze sobą za pomocą przewodu EURO/AV. Wskazówki: Do tego gniazda można też alternatywnie podłączyć odbiornik satelitarny. W przypadku korzystania z odbiornika satelitarnego lub dekodera należy podłączyć dekoder do odbiornika satelitarnego. Praca z dekoderem 1 Włączyć dekoder i telewizor. 2 Nacisnąć przycisk»av«, przyciskiem»p+«lub»p-«wybrać kanał programowy»av1«i potwierdzić przyciskiem»ok«. Magnetowid, odtwarzacz DVD lub zestaw SET-TOP Podłączanie magnetowidu, odtwarzacza DVD lub zestawu SET-TOP 20 1 Gniazdo»AV2«lub»AV3«telewizora i odpowiednie gniazdo magnetowidu, odtwarzacza DVD lub zestawu SET-TOP połączyć ze sobą za pomocą przewodu Euro-AV (scart). lub

21 PRACA Z URZĄDZENIAMI PERYFERYJNYMI 1 Gniazdo»PC IN«odbiornika TV połączyć z odpowiednimi gniazdami typu Cinch odtwarzacza DVD bądź przystawki SetTopBox dołączonym kablem adapterowym (VGA YUV) (sygnał wideo). 2 Gniazdo»PC-DVI AUDIO IN«odbiornika TV połączyć z odpowiednimi gniazdami odtwarzacza DVD bądź przystawki SetTopBox dołączonym kablem typu Cinch (sygnał audio). Praca z magnetowidem, odtwarzaczem DVD lub zestawem SET-TOP 1 Włączyć magnetowid, odtwarzacz DVD lub zestaw SET-TOP i wybrać wymaganą funkcję. 2 Nacisnąć przycisk»av«, przyciskiem»p+«lub»p-«wybrać kanał programowy»av2«,»av3«lub»ypbpr«(yuv) i potwierdzić przyciskiem»ok«. Na ekranie telewizora widoczne i słyszalne są informacje wizualne i dźwiękowe magnetowidu, odtwarzacza DVD lub zestwau SET-TOP. Podłączanie magnetowidu SVHS Magnetowid SVHS można podłączyć za pomocą przewodu SVHS do gniazda»s-vhs«. Praca z magnetowidem SVHS 1 Włączyć magnetowid i wybrać wymaganą funkcję. 2 Nacisnąć przycisk»av«, przyciskiem»p+«lub»p-«wybrać kanał programowy»svhs«i potwierdzić przyciskiem»ok«. Na ekranie telewizora widoczne i słyszalne są sygnały wizyjne i dźwiękowe magnetowidu. Włączanie/wyłączanie trybu VCR Funkcja ta służy do synchronizacji stałej czasowej AV z obsługą magnetowidu. Funkcje Blokada rodzicielska Tryb VCR Język menu Wyjscie AV2 Wyjscie AV3 Czas wyłączenia Wył Tv Tv 0 Wł. 1 Nacisnąć przycisk»av«, przyciskiem»p+«lub»p-«wybrać kanał programowy podłączonego magnetowidu i potwierdzić przyciskiem»ok«. 2 Wywołać menu»info«przyciskiem»i«. Wyświetlane jest menu»info«. 3 Zaznaczyć wiersz»parametry«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. i zmienić 4 Zaznaczyć wiersz»tryb VCR«przyciskiem»P+«lub»P-«i przyciskiem» «lub» «wybrać opcję»wł.«. 5 yć programowanie przyciskiem»i«. POLSKI 21

22 R S-VHS PC-DVI AUDIO IN PC-IN DVI-D AC IN PRACA Z URZĄDZENIAMI PERYFERYJNYMI Wybór sygnału dla wyjścia Euro-AV (Scart) Funkcja ta służy do wyboru, czy z gniazd Euro-AV (AV2 lub AV3) wydawane będą sygnały programu telewizyjnego czy też sygnały dźwiękowe/wizyjne z urządzeń peryferyjnych. Dzięki temu możliwe jest przegrywanie z urządzenia peryferyjnego (np. odtwarzacza DVD) poprzez telewizor na inne urządzenie peryferyjne. Podłączyć urządzenie odtwarzające do gniazda Euro-AV AV2, a urządzenie nagrywające do gniazda Euro-AV AV3 i wybrać w menu»funkcje specjalne«wymagane ustawienie: Wyjscie AV2:»TV«oglądany właśnie program telewizyjny lub»av3«sygnał wizyjny/dźwiękowy z gniazda Euro-AV AV3; Wyjscie AV3:»TV«oglądany właśnie program telewizyjny lub»av2«sygnał wizyjny/dźwiękowy z gniazda Euro-AV AV2. Funkcje Blokada rodzicielska Tryb VCR Język menu Wyjscie AV2 Wyjscie AV3 Czas wyłączenia Wył Wł. Tv 0 TV 1 Wywołać menu»info«przyciskiem»i«. 2 Zaznaczyć wiersz»funkcje specjalne«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. 3 Wybrać wiersz»wyjscie AV2«lub»Wyjscie AV3«przyciskiem»P+«lub»P-«. i zmienić 4 Wybrać żądaną opcję przyciskiem» «lub» «. 5 yć programowanie przyciskiem»i«. Słuchawki Podłączanie słuchawek 1 Włożyć wtyk słuchawki (wtyk o średnicy 3,5 mm) do gniazda słuchawkowego pod spodem urządzenia. Wybór ustawień dźwięku dla słuchawek 1 Wywołać»INFO«przyciskiem»i«. Słuchawki Głośność 30 Balans Typ dźwięku Bas Tony wysokie OK Wybrać i zmienić Stereo 2 Zaznaczyć wiersz»dźwięk«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. 3 Zaznaczyć wiersz»słuchawki«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. 4 Wybrać wiersz»głośność«,»balans«,»bastony wysokie«lub»typ dźwięku«przyciskiem»p+«lub»p-«i ustawić przyciskiem» «lub» «. 5 yć programowanie przyciskiem»i«. 22

23 AV 3 AV 2 AV 1 VIDEO L ANT IN AV-4 R VIDEO L AV OUT R WT A AV 3 AV 2 AV 1 VIDEO L ANT IN AV-4 R VIDEO L AV OUT R S-VHS PC-DVI AUDIO IN PC-IN DVI-D AC IN PRACA Z URZĄDZENIAMI PERYFERYJNYMI Kamkorder Podłączanie kamkordera 1 Żółte gniazdo»av4 Video«telewizora i odpowiednie gniazdo kamkordera (VHS, Video 8) połączyć ze sobą przewodem typu cinch (sygnał wizyjny); lub gniazdo»s-vhs«(sygnał wizyjny) telewizora i odpowiednie gniazdo kamkordera (S-VHS, Hi 8) połączyć ze sobą przewodem typu cinch. 2 Białe i czerwone gniazdo»av4 LR«telewizora i odpowiednie gniazdo kamkordera połączyć ze sobą przewodem typu cinch (sygnał dźwiękowy). Wskazówka: Jeżeli podłącza się kamkorder monofoniczny, należy połączyć białe gniazdo»av4 L«telewizora z odpowiednim gniazdem kamkordera. W przypadku odbioru monofonicznego wybrać w menu»dźwięk«opcję»mono«. Praca z kamkorderem 1 Włączyć kamkorder, włożyć kasetę i uruchomić odtwarzanie. 2 Nacisnąć przycisk»av«, przyciskiem»p+«lub»p-«wybrać kanał programowy»av4«lub»svhs«i potwierdzić przyciskiem»ok«. Na ekranie telewizora widoczne i słyszalne są sygnały wizyjne i dźwiękowe kamkordera. Zestaw muzyczny HiFi Podłączanie zestawu muzycznego HiFi 1 Białe i czerwone gniazda»av OUT L R«telewizora i odpowiednie gniazda zestawu muzycznego HiFi połączyć ze sobą przewodem typu cinch. POLSKI 23

24 AV 3 AV 2 AV 1 VIDEO L ANT IN AV-4 R VIDEO L AV OUT R S-VHS PC-DVI AUDIO IN PC-IN DVI-D AC IN OBSŁUGA W FUNKCJI MONITORA PC Podłączanie PC 1 Gniazdo»PC IN«lub»DVI-D«telewizora i odpowiednie gniazdo komputera połączyć ze sobą za pomocą przewodu VGA. 2 Gniazdo»PC-DVI AUDIO IN«telewizora i odpowiednie gniazdo komputera połączyć ze sobą za pomocą przewodu typu cinch (sygnał dźwiękowy). 24 Obraz Jasność 39 Kontrast Kolor Ostrość Barwa Redukcja szumów Wylaczony Ustawienia Łagodna OK Obraz OK i zmienić Redukcja szumów Ustawienia Poz. pozioma Poz. pionowa Faza Auto. Pozycja Zoom i wywołać Wylaczony Łagodna Wybór kanału programowego dla PC 2 Nacisnąć przycisk»av«, przyciskiem»p+«lub»p-«wybrać kanał programowy»pc«lub»dvi«i potwierdzić przyciskiem»ok«. Konfiguracja ustawień dla komputera PC 1 Wywołać menu»info«przyciskiem»i«. Wyświetlane jest menu»info«. 2 Zaznaczyć wiersz»obraz«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. Wyświetlane jest menu»obraz«. 3 Zaznaczyć wiersz»jasność«przyciskiem»p+«lub»p-«i nacisnąć ponownie przycisk»p+«. Pojawia się druga strona menu obrazu. 4 Wybrać odpowiednią funkcję / opcję przyciskiem»p+«lub»p-«. Dostępne opcje:»poz. pozioma«regulacja poziomego odchylania obrazu;»poz. pionowa«regulacja pionowego odchylania obrazu;»faza«usuwanie poziomego migotania obrazu, nieostrości obrazu i poziomych pasów na ekranie;»auto. Pozycja«automatyczna synchronizacja telewizora z komputerem PC; 5 Uaktywnić funkcję przyciskiem»ok«i wyregulować przyciskiem» «lub» «. 6 yć regulację przyciskiem»i«.

25 PROGRAMOWANIE SPECJALNE Programowanie kanałów telewizyjnych Opisane poniżej programowanie jest konieczne tylko wtedy, gdy pojawi się nowy program telewizyjny, natomiast Państwo będą chcieli zachować zaprogramowaną kolejność kanałów telewizyjnych. Program telewizyjny można ustawić bezpośrednio lub za pomocą funkcji przeszukiwania. Programowanie kanałów telewizyjnych za pomocą funkcji przeszukiwania Konfiguracja Szukanie programów 1 Wywołać»INFO«przyciskiem»i«. Wyświetlane jest»info«. Ręczna instalacja Tabela programów OK i wywołać 2 Zaznaczyć wiersz»konfiguracja«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. Wyświetlane jest menu»konfiguracja«. 3 Zaznaczyć wiersz»ręczna instalacja«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. Ręczna instalacja Numer programu Standard TV Kana Pasmo Szukanie Dostrajanie Zapisywanie i zmienić 1 B/G 6 C 4 Wybrać wiersz»numer programu«przyciskiem»p+«lub»p-«i ustawić przyciskiem» «lub» «żądany kanał programowy. 5 Zaznaczyć wiersz»szukanie«przyciskiem»p+«lub»p-«i uruchomić funkcję przeszukiwania przyciskiem» «lub» «. Jeżeli znaleziony zostanie dostatecznie silny sygnał, przeszukiwanie zostanie przerwane i na ekranie pojawi się obraz. Powtarzać funkcję przeszukiwania, aż pojawi się żądany program telewizyjny. Ręczna instalacja Numer programu Standard TV Kana Pasmo Szukanie Dostrajanie Zapisywanie OK i zmienić 1 B/G 6 C Wskazówka: Aktualny system TV wyświetlany jest automatycznie w wierszu»standard TV«. Jeżeli kolor i/lub dźwięk nie są prawidłowe, należy wybrać wiersz»standard TV«przyciskiem»P+«lub»P-«. Przyciskiem» «lub» «wybrać odpowiednią opcję ustawienia. 6 Zaznaczyć wiersz»zapisywanie«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. Pojawia się komunikat»zapisany«. Wskazówka: Zaprogramować pozostałe kanały telewizyjne, powtarzając punkty od 3 do 6. 7 yć programowanie przyciskiem»i«. POLSKI 25

26 PROGRAMOWANIE SPECJALNE Dostrojenie programów telewizyjnych Telewizor dostraja automatycznie optymalny odbiór programów telewizyjnych. W miejscach, gdzie istnieje słaby odbiór, może być konieczne ręczne dostrojenie programów. Ręczna instalacja 1 Wywołać»INFO«przyciskiem»i«. Numer programu Standard TV Kana Pasmo Szukanie Dostrajanie Zapisywanie i zmienić 1 B/G 6 C 2 Zaznaczyć wiersz»konfiguracja«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. 3 Zaznaczyć wiersz»ręczna instalacja«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. 4 Zaznaczyć wiersz»dostrajanie«przyciskiem»p+«lub»p«i dostroić przyciskiem» «lub» «. 5 Zaznaczyć wiersz»zapisywanie«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. Pojawia się komunikat»zapisany«. 6 yć strojenie przyciskiem»i«. Programowanie programów telewizyjnych przez podanie numeru kanału Konfiguracja 1 Wywołać»INFO«przyciskiem»i«. Szukanie programów Ręczna instalacja Tabela programów OK i wywołać 2 Zaznaczyć wiersz»konfiguracja«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. 3 Zaznaczyć wiersz»ręczna instalacja«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. 4 Wybrać wiersz»numer programu«przyciskiem»p+«lub»p-«i ustawić przyciskiem» «lub» «żądany kanał programowy. Ręczna instalacja Numer programu Standard TV Kana Pasmo Szukanie Dostrajanie Zapisywanie 1 B/G C 6 5 Wybrać wiersz»kanał«przyciskiem»p+«lub»p-«. 6 Wprowadzić numer kanału, przełączając kolejno przyciskiem» «lub» «, bądź wpisać numer kanału bezpośrednio przyciskami numerycznymi»1 0«. 7 Wybrać wiersz»pasmo«przyciskiem»p+«lub»p-«. i zmienić 8 Przyciskiem» «lub» «przełączyć między»s«(kanał specjalny) a»c«(kanał). Wskazówka: Aktualny system TV wyświetlany jest automatycznie w wierszu»standard TV«. Jeżeli kolor i/lub dźwięk nie są prawidłowe, należy wybrać wiersz»standard TV«przyciskiem»P+«lub»P-«. Przyciskiem» «lub» «wybrać odpowiednią opcję ustawienia. 26

27 PROGRAMOWANIE SPECJALNE Ręczna instalacja Numer programu Standard TV Kana Pasmo Szukanie Dostrajanie Zapisywanie OK Konfiguracja OK i zmienić Szukanie programów Ręczna instalacja Tabela programów i wywołać Szukanie programów 1 B/G 6 C 9 Zaznaczyć wiersz»zapisywanie«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. Wskazówka: Zaprogramować pozostałe kanały telewizyjne, powtarzając punkty od 3 do yć programowanie przyciskiem»i«. Ponowne programowanie wszystkich kanałów telewizyjnych Wszystkie kanały telewizyjne można ponownie zaprogramować (np. w przypadku zmiany miejsca zamieszkania). 1 Wywołać»INFO«przyciskiem»i«. 2 Zaznaczyć wiersz»konfiguracja«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. 3 Zaznaczyć wiersz»szukanie programów«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. Wyświetlane jest menu»szukanie programów«. 4 Wybrać kraj przyciskiem» «lub» «. Kraj Automatyczene prg. i zmienić 5 Zaznaczyć wiersz»automatyc zene prg.«przyciskiem»p+«lub»p-«i potwierdzić przyciskiem»ok«. Wyświetlany jest komunikat ostrzegawczy. 6 Uruchomić funkcję przeszukiwania» «. Zależnie od liczby odbieranych programów telewizyjnych przeszukiwanie może potrwać kilka minut. Wskazówka: Przyciskiem»OK«można przerwać funkcję przeszukiwania. POLSKI Polska 27

28 INFORMACJE Dane techniczne Napięcie robocze: Pobór mocy: 230 V, 50/60 Hz praca 110 W stan czuwania ok. 4 W (Vision 26) praca 129 W stan czuwania ok. 4 W (Vision 32) Maks. moc dźwięku: 2 x 10 W muzyka (2 x 7 W sinus) (Vision 26) 2 x 14 W muzyka (2 x 10 W sinus) (Vision 32) Zakresy odbioru: C01 C80, kanały specjalne S01 S41 Kanały programowe: 99 i 7 AV Wielkość ekranu: 68 cm/26 (Vision 26) 82 cm/32 (Vision 32) Kąt widzenia: 170 poziomo/170 pionowo Stosunek kontrastu: 600:1 (Vision 26) 700:1 (Vision 32) Jaskrawość: 450 cd/m 2 (Vision 32) 500 cd/m 2 (Vision 26) Maks. rozdzielczość: WXGA 1280 x 768 (Vision 26) WXGA 1366 x 768 (Vision 32) Wskazówki serwisowe dla sieci sprzedaży Urządzenie wolno eksploatować tylko z dołączonym zasilaczem sieciowym. Niniejszy produkt spełnia wymogi poniższych dyrektyw UE: 73/23/EWG dyrektywa dotycząca elektrycznych środków roboczych przeznaczonych do stosowania w zakresie określonych granic napięciowych. 89/336/EWG dyrektywa dotycząca kompatybilności elektromagnetycznej. Urządzenie odpowiada następującym normom: EN 60065, EN 55013, EN Zastrzegamy sobie prawo do zmian i pomyłek!

29 INFORMACJE Samodzielne usuwanie zakłóceń Jeżeli wymienione poniżej środki zaradcze nie doprowadzą do zadowalającego rezultatu, prosimy zwrócić się do autoryzowanej sieci sprzedaży GRUNDIG. Prosimy uwzględnić, że zakłócenia mogą być spowodowane także przez zewnętrzne urządzenia, jak magnetowid i odbiornik satelitarny. Zakłócenie jasny ekran (szumy), ale brak wizji słaby kontrast obrazu zakłócenie obrazu i/lub dźwięku niewyraźny obraz, odbicia brak koloru odbiór obrazu, brak dźwięku brak wideotekstu albo zakłócenia w wideotekście pilot nie funkcjonuje Po włączeniu obraz jest ciemny. Możliwa przyczyna przewód antenowy nie zaprogramowany kanał telewizyjny przeregulowany obraz przyczyną są zakłócenia w stacji nadawczej zakłócenia wywołane przez inne urządzenia niewłaściwie dostrojony program antena minimalne nasycenie koloru ustawienie standardu TV (jeśli istnieje możliwość ustawienia) przyczyną zakłócenia jest sam program telewizyjny głośność ustawiona na minimum przyczyną zakłócenia jest sam program telewizyjny program telewizyjny (nie posiada wideotekstu) albo instalacja antenowa za słaby sygnał nadawczy stacji brak połączenia optycznego zużyte baterie pilota nieokreślony tryb pracy włączona blokada rodzicielska Pomoc czy podłączono przewód antenowy? uruchomić funkcję przeszukiwania programów wyregulować jaskrawość, kontrast, wzgl. kolor przetestować inny program telewizyjny zmienić pozycje urządzeń automatyczne albo ręczne strojenie programów/ dostrajanie sprawdzić przewód antenowy zwiększyć intensywność koloru wybrać prawidłowy standard koloru przetestować inny program telewizyjny zwiększyć/włączyć głośność przetestować inny program telewizyjny przetestować inny program telewizyjny, strojenie precyzyjne, niewyraźny obraz sprawdzić instalację antenową skierować pilota na telewizor sprawdzić, ewentualnie wymienić baterie wyłączyć telewizor wyłącznikiem zasilania na ok. 2 min wyłączyć blokadę rodzicielską POLSKI 29

30 Grundig Multimedia B.V. De Boelelaan 7 NL-1083 HJ Amsterdam 05/
