Pilot PS5rc B. Pn

Transkrypt

1 Pilot PS 5rc umożliwia zdalną współpracę z grupa sterowników CPA. Z grupą sterowników CPA5rc i CPA poprzez łącze radiowe, a wiec nawet nie otwierając szafy oświetleniowej, a z grupą sterowników CPA3.1 i CPA4.0 poprzez łącze w podczerwieni IR. Teoretyczny zasięg łącza radiowego to kilkadziesiąt metrów w otwartej przestrzeni i zależy od pewnych warunków zewnętrznych (zakłócenia w paśmie 2.4GHz), ale praktycznie nie spada poniżej kilkunastu metrów, co jest zdecydowanie wystarczające w powyższym zastosowaniu. Zasięg łącza w podczerwieni to kilka metrów. Za pomocą pilota można w prosty sposób wprowadzić wszelkie niezbędne nastawy do sterownika, sczytać dane z rejestracji, wysyłać polecenia kontrolne, odczytywać bieżący status sterowników jak i wiele innych, które zostaną zaprezentowane w poniższych rozdziałach. Jeden pilot może obsługiwać nieskończoną ilość sterowników, ważne jest tylko aby sterowniki pracujące obok siebie miały ustawione różne adresy identyfikujące urządzenia w sieci. Pilot jest zasilany z dwóch baterii R6AA, jest lekki, ergonomiczny, ma wbudowany wyświetlacz alfanumeryczny z podświetleniem i klawiaturę membranową. Na bieżąca monitorowany jest stan baterii zasilających i w przypadku ich niskiego poziomu informuje użytkownika poprzez pulsowanie znaku B w prawej górnej części ekranu B Pn PS 5rc posiada złącze RS232 do podłączenia z komputerem PC. Odpowiednie oprogramowanie pozwala na wymianę i obróbkę danych. Włączenie/wyłączenie pilota PS 5rc Włączenie pilota następuje poprzez krótkie przyciśnięcie klawisza ON/OFF. Po załączeniu na ekranie przewija się krótka informacja o wersji oprogramowania i nazwa firmy. Następnie klawiszami i należy wybrać obsługę odpowiedniego systemu sterowników i zatwierdzić klawiszem 0: > CPA 5rc CPA 3.1 CPA 4.0 CPA Strona: 1

2 Do powyższego menu wyboru (w celu zmiany obsługi systemu) można wejść w każdej chwili z pozycji ekranu głównego pilota poprzez dłuższe przytrzymanie klawisza. Na ekranie pojawi się najpierw informacja jaki system aktualnie pilot obsługuje oraz wersja oprogramowania. Dłuższe przytrzymanie klawisza spowoduje ponowne wejście do menu wyboru. Następnie wyświetlany jest bieżący czas i data oraz automatycznie skrótowo podawany jest dzień tygodnia. Wyłączenie pilota następuje, albo poprzez ponowne przyciśnięcie powyższego klawisza, albo automatycznie jeżeli pilot nie wykonuje żadnego określonego działania przez czas dłuższy niż 3 minuty. Na ekranie pojawia się na krótko napis KONIEC. W przypadku, gdy pilot połączony jest z komputerem PC, automatyczne wyłączenie zostaje zablokowane. Programowanie czasu i daty. Wejście w tryb programowania czasu i daty odbywa się poprzez naciśnięcie i przytrzymanie na krótko klawisza 0. Wówczas zaczynają pulsować pola godziny Pn Jeżeli w tym czasie klawisz 0 zostanie zwolniony, przy pomocy klawiatury numerycznej można wprowadzić odpowiednie nastawy. Program czuwa nad poprawnością wprowadzanych danych i w odpowiednim czasie aktywne są tylko te klawisze, które mogą zostać zaakceptowane. Jeżeli klawisz 0 nie zostanie zwolniony, to następnie zaczyna pulsować pole minut, później sekund, aż do dnia miesiąca. W ten sposób możemy rozpocząć wprowadzanie danych od dowolnego pola, jeżeli wcześniejsze dane są prawidłowe. Po wprowadzeniu czasu sterownik informuje użytkownika poprzez odpowiedni pasek informujący o zapisie, to samo dotyczy zapisu daty. >>>>>>>>>>>>>>>> Pn Nazwa dnia tygodnia jest wyliczana automatycznie na podstawie wprowadzonej daty. Programowanie nastaw CPA5rc. Wejście w tryb programowania nastaw odbywa się poprzez naciśnięcie i przytrzymanie na krótko klawisza. Pojawia się nowe menu z następującymi pozycjami. >Bank : 2 Aon_LATO :+180 Aof_LATO :-180 Strona: 2

3 Aon_ZIMA :+120 Aof_ZIMA :-10 A_PN_on :23:30 A_PN_off : 3:30 A_TAB : 3 Bon_LATO :+99 Bof_LATO :-70 Bon_ZIMA :+25 Bof_ZIMA :-40 B_PN_on :0:00 B_PN_off :1:50 B_TAB :3 NT_on :22:00 NT_of : 6:00 FOTO : A 15 PIN :**** Z powodu ograniczonej liczby pól wyświetlacza, na ekranie ukazuję się trzy wiersze. Aktualnie wskazywany wiersz oznakowany jest strzałką z lewej strony, a strzałki i odpowiednio w prawym górnym i prawym dolnym roku ekranu, informują użytkownika o dostępnych jeszcze wierszach menu, odpowiednio posuwając się do dołu i do góry przy pomocy klawiszy i na klawiaturze membranowej. Wejście w tryb zmiany wskazywanej nastawy odbywa się poprzez przyciśnięcie klawisza 0. Wartości nastaw: Bank Aon_LATO Aof_LATO Aon_ZIMA Aof_ZIMA - numer banku pamięci 0-9 wprowadzany z klawiatury. Wszystkie poniższe nastawy wpisywane są do wskazywanego banku. Nastawy z banków wykorzystywane są podczas transmisji danych do sterowników CPA 5rc. - poprawka na załączenie strefy A dla lata. Zakres Naprzemienne naciskanie klawisza 0 zmienia znak ±. Dłuższe przytrzymanie klawisza 0 akceptuje wprowadzony znak liczby, a następnie możliwe jest wprowadzenie liczby z klawiatury. Wprowadzane są tylko znaczące cyfry. Program automatycznie przetwarza wprowadzone dane na odpowiedni format tzn. nie wprowadzamy liczby np. 018 tylko 18. Akceptacja wprowadzonej danej następuje po wprowadzeniu, albo wszystkich trzech cyfr, albo w każdej chwili poprzez przejście do następnej pozycji menu klawiszami i. W przypadku błędnie wprowadzonej liczby (nie mieszczącej się w zakresie) wyświetlany zostaje komunikat o błędzie i użytkownik ponownie proszony jest o wprowadzenie danej. - poprawka na wyłączenie strefy A dla lata. Programowanie jak wyżej. - poprawka na załączenie strefy A dla zimy. Programowanie jak wyżej. - poprawka na wyłączenie strefy A dla zimy. Programowanie jak wyżej. A_PN_on - początek przerwy nocnej dla strefy A. Zakres 00:00 23:59 Strona: 3

4 Wartości wprowadzanej godziny i minut są na bieżąco monitorowane przez program, tzn. w danej chwili są aktywne tylko odpowiednie klawisze, tak aby nie było możliwe wprowadzenie błędnej godziny. Akceptacja wprowadzonej wartości następuje, albo wszystkich czterech cyfr, albo w każdej chwili poprzez przejście do następnej pozycji menu klawiszami i. A_PN_of - koniec przerwy nocnej dla strefy A. Zakres 00:00 23:59 Programowanie jak wyżej. A_TAB - numer tablicy. Zakres 1-5. Wprowadzanie danej z klawiatury. Aktywne są tylko klawisze od 1 do 5. Tabela_1 - E19 N50 Tabela_2 - E19 N51 Tabela_3 - E19 N52 Tabela_4 - E19 N53 Tabela_5 - E19 N54 Bon_LATO - poprawka na załączenie strefy B dla lata. Programowanie jak dla A. Bof_LATO - poprawka na wyłączenie strefy B dla lata. Programowanie jak dla A. Bon_ZIMA - poprawka na załączenie strefy B dla zimy. Programowanie jak dla A. Bof_ZIMA - poprawka na wyłączenie strefy B dla zimy. Programowanie jak dla A. A_PN_on - poprawka na wyłączenie strefy B dla zimy. Programowanie jak dla A. A_PN_of - poprawka na wyłączenie strefy B dla zimy. Programowanie jak dla A. A_TAB - poprawka na wyłączenie strefy B dla zimy. Programowanie jak dla A. NT_on - początek załączenia wyjścia NT (drugiej taryfy). Zakres 00:00 23:59 Wartości wprowadzanej godziny i minut są na bieżąco monitorowane przez program, tzn. w danej chwili są aktywne tylko odpowiednie klawisze, tak aby nie było możliwe wprowadzenie błędnej godziny. Akceptacja wprowadzonej wartości następuje, albo wszystkich czterech cyfr, albo w każdej chwili poprzez przejście do następnej pozycji menu klawiszami i. NT_of FOTO PIN - koniec załączenia wyjścia NT. Programowanie jak wyżej. - wybór pomiędzy A (strefa A), B (strefa B), - (brak przypisania) odbywa się poprzez cykliczne przyciskanie klawisza 0. W przypadku wyboru A lub B dłuższe przytrzymanie klawisza 0 skutkuje przejściem do następnego parametru - ustawienie czasu badania wejścia FT. Zakres 0-15minut. - czterocyfrowy kod PIN. Komunikacja ze sterownikami będzie możliwa tylko i wyłącznie wtedy, gdy i sterowniki i pilot będą miały ustawione ten sam kod PIN. Wyjście z trybu programowania nastaw odbywa się poprzez przejście do pierwszej pozycji menu Strona: 4

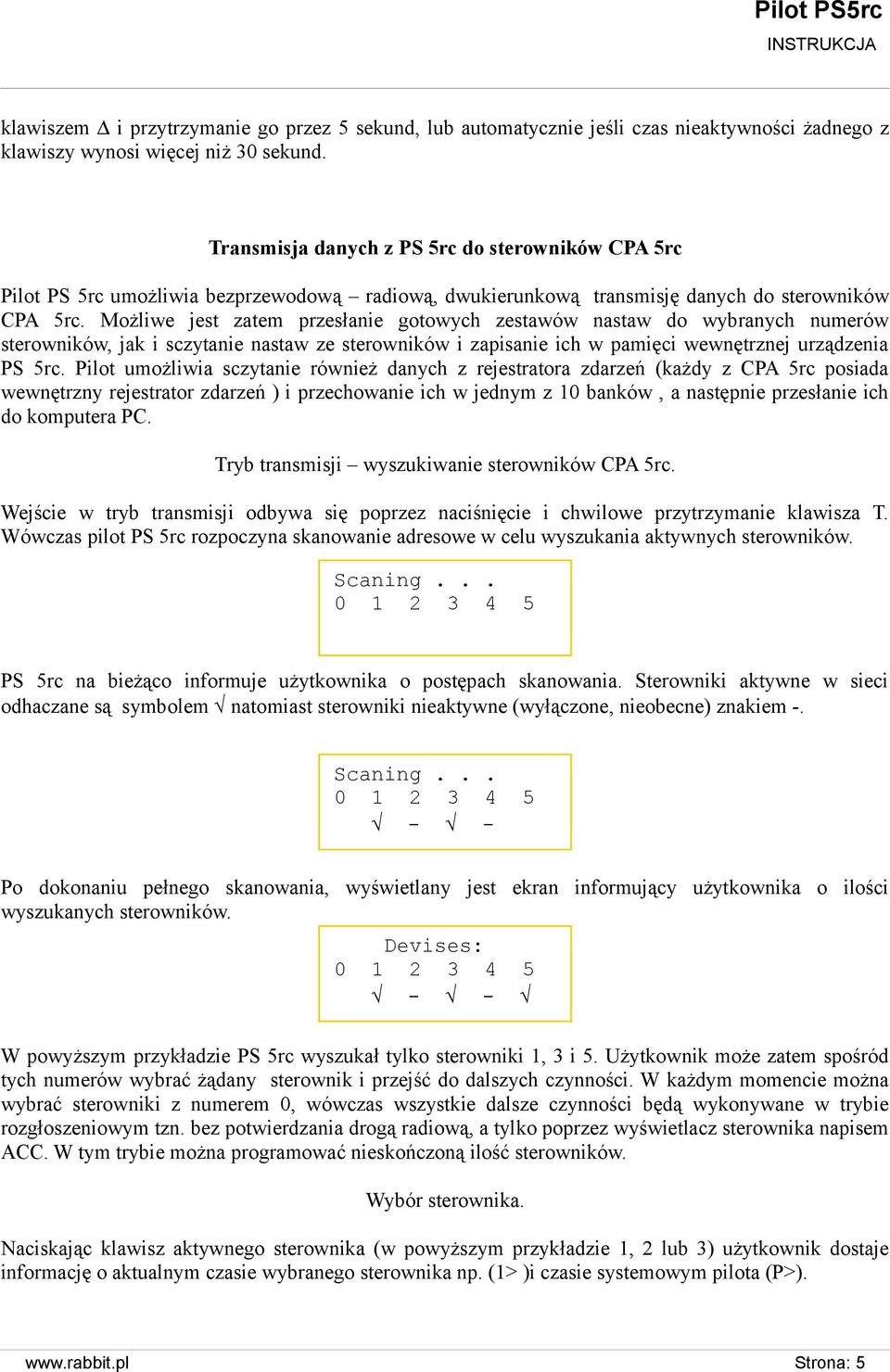

5 klawiszem i przytrzymanie go przez 5 sekund, lub automatycznie jeśli czas nieaktywności żadnego z klawiszy wynosi więcej niż 30 sekund. Transmisja danych z PS 5rc do sterowników CPA 5rc Pilot PS 5rc umożliwia bezprzewodową radiową, dwukierunkową transmisję danych do sterowników CPA 5rc. Możliwe jest zatem przesłanie gotowych zestawów nastaw do wybranych numerów sterowników, jak i sczytanie nastaw ze sterowników i zapisanie ich w pamięci wewnętrznej urządzenia PS 5rc. Pilot umożliwia sczytanie również danych z rejestratora zdarzeń (każdy z CPA 5rc posiada wewnętrzny rejestrator zdarzeń ) i przechowanie ich w jednym z 10 banków, a następnie przesłanie ich do komputera PC. Tryb transmisji wyszukiwanie sterowników CPA 5rc. Wejście w tryb transmisji odbywa się poprzez naciśnięcie i chwilowe przytrzymanie klawisza T. Wówczas pilot PS 5rc rozpoczyna skanowanie adresowe w celu wyszukania aktywnych sterowników. Scaning PS 5rc na bieżąco informuje użytkownika o postępach skanowania. Sterowniki aktywne w sieci odhaczane są symbolem natomiast sterowniki nieaktywne (wyłączone, nieobecne) znakiem -. Scaning Po dokonaniu pełnego skanowania, wyświetlany jest ekran informujący użytkownika o ilości wyszukanych sterowników. Devises: W powyższym przykładzie PS 5rc wyszukał tylko sterowniki 1, 3 i 5. Użytkownik może zatem spośród tych numerów wybrać żądany sterownik i przejść do dalszych czynności. W każdym momencie można wybrać sterowniki z numerem 0, wówczas wszystkie dalsze czynności będą wykonywane w trybie rozgłoszeniowym tzn. bez potwierdzania drogą radiową, a tylko poprzez wyświetlacz sterownika napisem ACC. W tym trybie można programować nieskończoną ilość sterowników. Wybór sterownika. Naciskając klawisz aktywnego sterownika (w powyższym przykładzie 1, 2 lub 3) użytkownik dostaje informację o aktualnym czasie wybranego sterownika np. (1> )i czasie systemowym pilota (P>). Strona: 5

6 TIME: 1>21: P>22: W tym momencie można porównać oba czasy i podjąć odpowiednie decyzje czy synchronizować zegar sterownika CPA 5rc z zegarem pilota PS 5rc, czy pozostawić czas w sterowniku nie zmieniony.. Klawiszem użytkownik może powrócić ekran wyżej i dokonać podobnych czynności dla pozostałych aktywnych sterowników np. 2 i 3. W przypadku wyboru sterowników z numerem 0 takiej informacji o aktualnym czasie sterowników nie uzyskamy. Przejście do poszczególnych pozycji menu dostępnych w czasie transmisji odbywa się poprzez przyciśnięcie klawisza. Wówczas w zależności od tego czy wybrany został sterownik z adresem rozgłoszeniowym 0 czy z numerem 1-5 pojawia się odpowiednie menu: MENU dla adresów 0 MENU dla adresów 1-5 >Ustaw zegar Wyslij nastawy Zalacz str. A >Ustaw zegar Czytaj nastawy Wyslij nastawy Wylacz str. A Zalacz str. B Wylacz str. B Zalacz str. NT Wylacz str. NT Czytaj Status Zalacz str. A Wylacz str. A Zalacz str. B Wylacz str. B Zalacz str. NT Wylacz str. NT Zablokuj klaw. Odblokuj klaw. Czytaj dane Kasuj dane Ustaw zegar - wybór tej pozycji pozwala zsynchronizować zegar sterownika CPA 5rc z zegarem pilota PS 5rc. Pojawia się ekran z aktualnym czasem pokładowym pilota i opcja wyboru 7-EXIT / 9-OK. 21:45.00 Pn Exit OK-9 Strona: 6

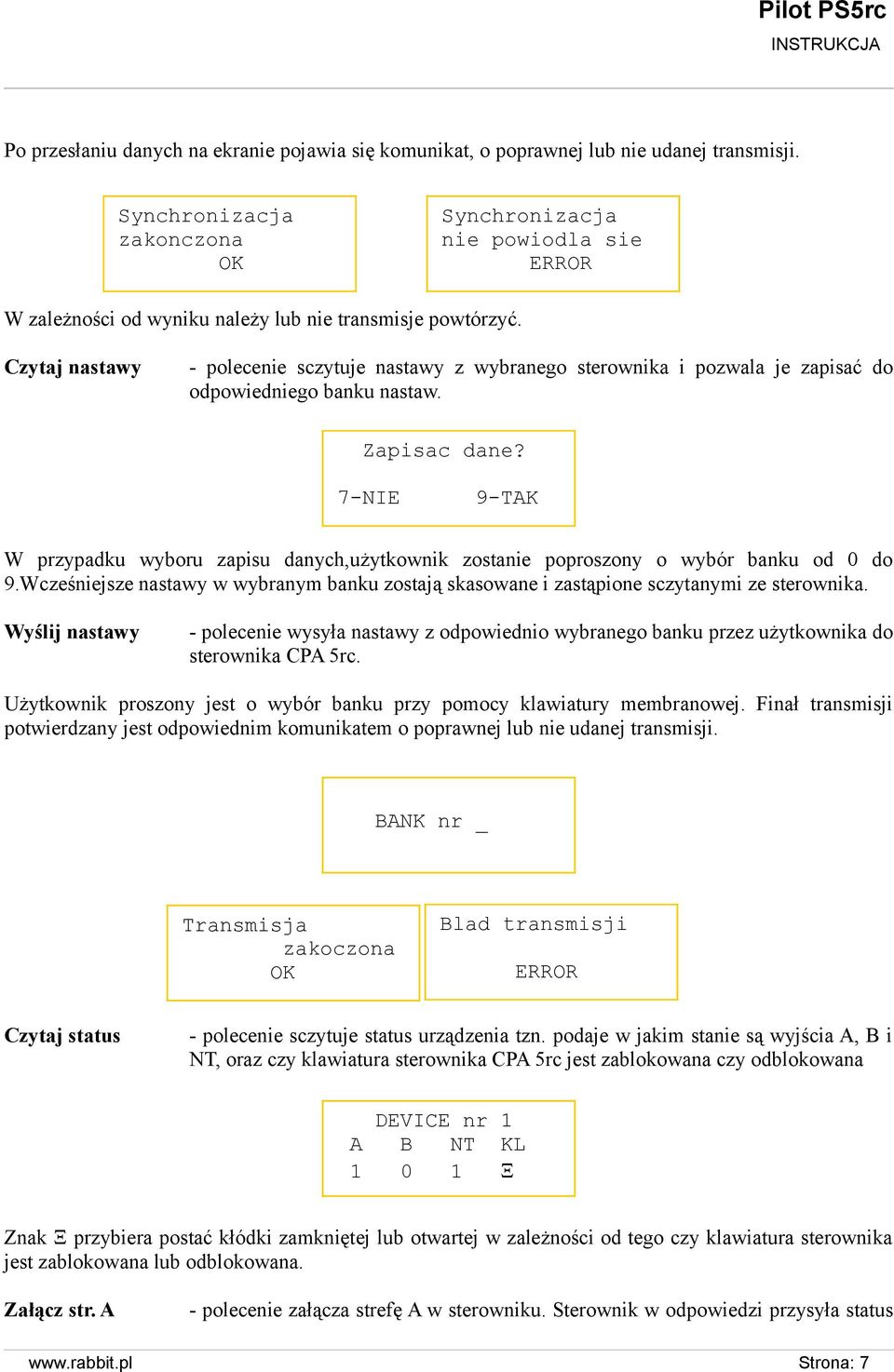

7 Po przesłaniu danych na ekranie pojawia się komunikat, o poprawnej lub nie udanej transmisji. Synchronizacja zakonczona OK Synchronizacja nie powiodla sie ERROR W zależności od wyniku należy lub nie transmisje powtórzyć. Czytaj nastawy - polecenie sczytuje nastawy z wybranego sterownika i pozwala je zapisać do odpowiedniego banku nastaw. Zapisac dane? 7-NIE 9-TAK W przypadku wyboru zapisu danych,użytkownik zostanie poproszony o wybór banku od 0 do 9.Wcześniejsze nastawy w wybranym banku zostają skasowane i zastąpione sczytanymi ze sterownika. Wyślij nastawy - polecenie wysyła nastawy z odpowiednio wybranego banku przez użytkownika do sterownika CPA 5rc. Użytkownik proszony jest o wybór banku przy pomocy klawiatury membranowej. Finał transmisji potwierdzany jest odpowiednim komunikatem o poprawnej lub nie udanej transmisji. BANK nr _ Transmisja zakoczona OK Blad transmisji ERROR Czytaj status - polecenie sczytuje status urządzenia tzn. podaje w jakim stanie są wyjścia A, B i NT, oraz czy klawiatura sterownika CPA 5rc jest zablokowana czy odblokowana DEVICE nr 1 A B NT KL Ξ Znak Ξ przybiera postać kłódki zamkniętej lub otwartej w zależności od tego czy klawiatura sterownika jest zablokowana lub odblokowana. Załącz str. A - polecenie załącza strefę A w sterowniku. Sterownik w odpowiedzi przysyła status Strona: 7

8 urządzenia. Polecenie to pozostaje aktywne tak długo dopóki załączenie strefy nie nastąpi z programu wynikającego z tabeli astronomicznej, lub do momentu wyłączenia zasilania sterownika. Wyłącz str. A Załącz str. B Wyłącz str. B - polecenie wyłącza strefę A w sterowniku. Sterownik w odpowiedzi przysyła status urządzenia. - działanie identyczne jak dla strefy A, z tym że odnosi się oczywiście do strefy B - działanie identyczne jak dla strefy A, z tym że odnosi się oczywiście do strefy B Załącz str. NT Wyłącz str. NT Zablokuj klaw. Odblokuj klaw. Czytaj dane - działanie identyczne jak dla strefy A, z tym że odnosi się oczywiście do strefy NT - działanie identyczne jak dla strefy A, z tym że odnosi się oczywiście do strefy NT - polecenie blokuje klawiaturę w sterowniku CPA 5rc. Wejście w tryb programowanie z pozycji klawiszy w sterowniku jest wówczas niemożliwe. Jest to zabezpieczenie przed nieuprawnionym dostępem do programowania osób postronnych. Sterownik w odpowiedzi przysyła status urządzenia. - polecenie odblokowuje klawiaturę w sterowniku CPA 5rc. Sterownik w odpowiedzi przysyła status urządzenia. - polecenie sczytuje dane z rejestratora zdarzeń sterownika CPA 5rc do wewnętrznej pamięci danych. Użytkownik może jednorazowo odczytać dane rejestracji z 10-ciu sterowników. PS 5rc posiada 10 banków pamięci, przechowujących dane rejestracji. Każdy zapis danych do wybranego banku, kasuje dane wcześniej w nim zapisane. Użytkownik wybiera numer banku od 0 do 9 za pomocą klawiatury membranowej. W czasie trwania transmisji danych jak i po jej zakończeniu pojawia się odpowiedni komunikat. Zapis danych do: BANK nr _ Czekaj... ' Trwa transmisja ' danych Dane odebrane OK lub Blad transmisji ERROR Strona: 8

9 Czas transmisji uzależniony jest od ilości odbieranych danych. Maksymalny czas transmisji danych nie przekracza 1min 45 sekund. Kasuj dane -polecenie kasuje wszystkie dane zgromadzone w pamięci rejestratora zdarzeń wybranego sterownika CPA 5rc. W odpowiedzi na poprawnie wykonane polecenie, urządzenie wyświetla odpowiedni komunikat. >Bank : 0 Aon_LATO : 0 Aof_LATO : 0 Programowanie nastaw CPA 3.1 Wejście w tryb programowania nastaw odbywa się poprzez naciśnięcie i przytrzymanie na krótko klawisza. Pojawia się nowe menu z następującymi pozycjami. A_PNL_on : 0:00 A_PNL_of : 0:00 A_PNL_t : 0:00 Aon_ZIMA : 0 Aof_ZIMA : 0 A_PNZ_on : 0:00 A_PNZ_of : 0:00 A_PNZ_t : 0:00 Bon_LATO : 0 Bof_LATO : 0 B_PNL_on : 0:00 B_PNL_of : 0:00 B_PNL_t : 0:00 Bon_ZIMA : 0 Bof_ZIMA : 0 B_PNZ_on : 0:00 B_PNZ_of : 0:00 B_PNZ_t : 0:00 NT_on :22:00 NT_off : 6:00 Z powodu ograniczonej liczby pól wyświetlacza, na ekranie ukazuję się trzy wiersze. Aktualnie wskazywany wiersz oznakowany jest strzałką z lewej strony, a strzałki i odpowiednio w prawym górnym i prawym dolnym roku ekranu, informują użytkownika o dostępnych jeszcze wierszach menu, odpowiednio posuwając się do dołu i do góry przy pomocy klawiszy i na klawiaturze membranowej. Wejście w tryb zmiany wskazywanej nastawy odbywa się poprzez przyciśnięcie klawisza 0. Wartości nastaw: Bank - numer banku pamięci 0-9 wprowadzany z klawiatury. Wszystkie poniższe nastawy Strona: 9

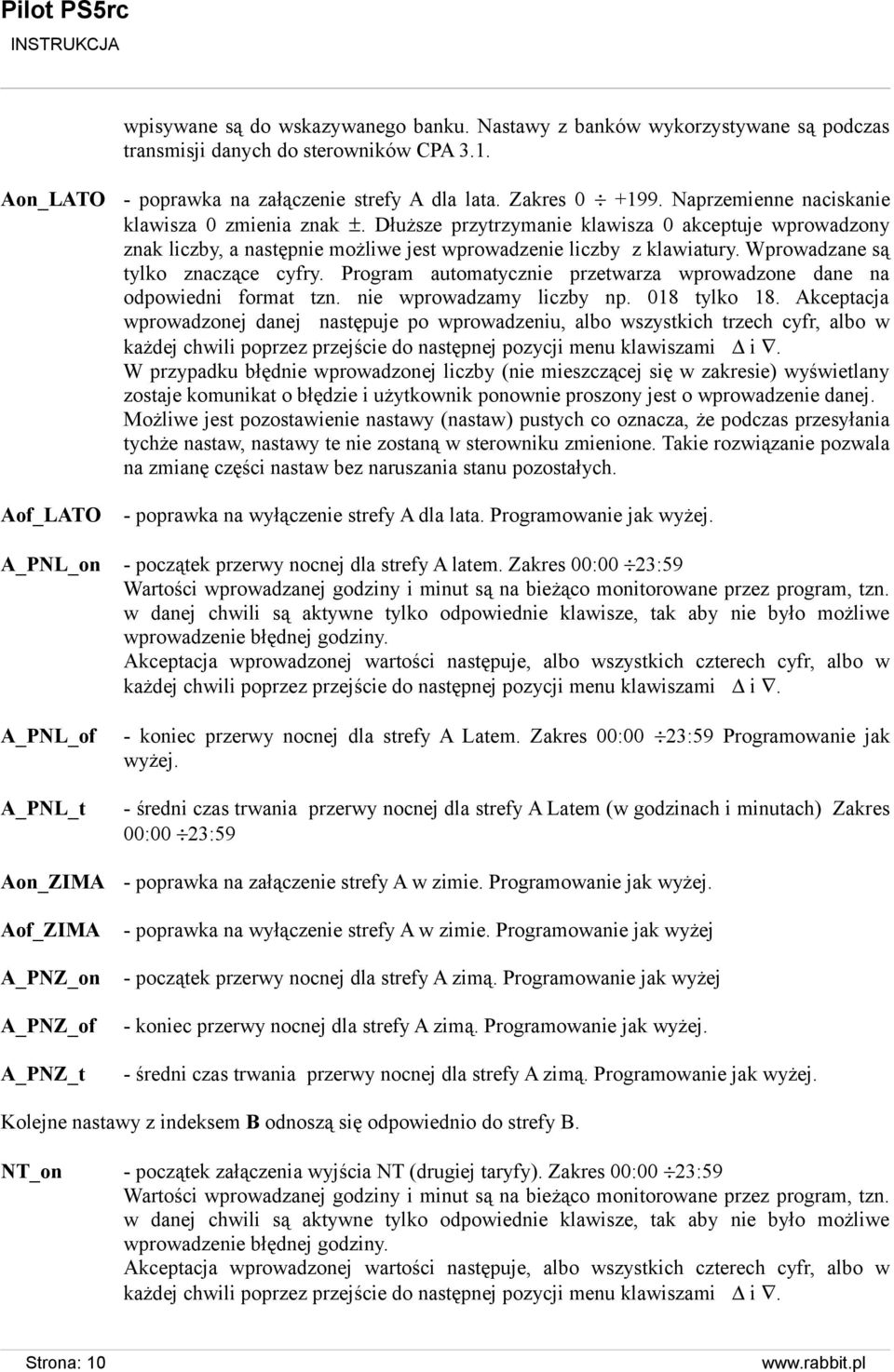

10 wpisywane są do wskazywanego banku. Nastawy z banków wykorzystywane są podczas transmisji danych do sterowników CPA 3.1. Aon_LATO Aof_LATO - poprawka na załączenie strefy A dla lata. Zakres Naprzemienne naciskanie klawisza 0 zmienia znak ±. Dłuższe przytrzymanie klawisza 0 akceptuje wprowadzony znak liczby, a następnie możliwe jest wprowadzenie liczby z klawiatury. Wprowadzane są tylko znaczące cyfry. Program automatycznie przetwarza wprowadzone dane na odpowiedni format tzn. nie wprowadzamy liczby np. 018 tylko 18. Akceptacja wprowadzonej danej następuje po wprowadzeniu, albo wszystkich trzech cyfr, albo w każdej chwili poprzez przejście do następnej pozycji menu klawiszami i. W przypadku błędnie wprowadzonej liczby (nie mieszczącej się w zakresie) wyświetlany zostaje komunikat o błędzie i użytkownik ponownie proszony jest o wprowadzenie danej. Możliwe jest pozostawienie nastawy (nastaw) pustych co oznacza, że podczas przesyłania tychże nastaw, nastawy te nie zostaną w sterowniku zmienione. Takie rozwiązanie pozwala na zmianę części nastaw bez naruszania stanu pozostałych. - poprawka na wyłączenie strefy A dla lata. Programowanie jak wyżej. A_PNL_on - początek przerwy nocnej dla strefy A latem. Zakres 00:00 23:59 Wartości wprowadzanej godziny i minut są na bieżąco monitorowane przez program, tzn. w danej chwili są aktywne tylko odpowiednie klawisze, tak aby nie było możliwe wprowadzenie błędnej godziny. Akceptacja wprowadzonej wartości następuje, albo wszystkich czterech cyfr, albo w każdej chwili poprzez przejście do następnej pozycji menu klawiszami i. A_PNL_of A_PNL_t Aon_ZIMA Aof_ZIMA A_PNZ_on A_PNZ_of A_PNZ_t - koniec przerwy nocnej dla strefy A Latem. Zakres 00:00 23:59 Programowanie jak wyżej. - średni czas trwania przerwy nocnej dla strefy A Latem (w godzinach i minutach) Zakres 00:00 23:59 - poprawka na załączenie strefy A w zimie. Programowanie jak wyżej. - poprawka na wyłączenie strefy A w zimie. Programowanie jak wyżej - początek przerwy nocnej dla strefy A zimą. Programowanie jak wyżej - koniec przerwy nocnej dla strefy A zimą. Programowanie jak wyżej. - średni czas trwania przerwy nocnej dla strefy A zimą. Programowanie jak wyżej. Kolejne nastawy z indeksem B odnoszą się odpowiednio do strefy B. NT_on - początek załączenia wyjścia NT (drugiej taryfy). Zakres 00:00 23:59 Wartości wprowadzanej godziny i minut są na bieżąco monitorowane przez program, tzn. w danej chwili są aktywne tylko odpowiednie klawisze, tak aby nie było możliwe wprowadzenie błędnej godziny. Akceptacja wprowadzonej wartości następuje, albo wszystkich czterech cyfr, albo w każdej chwili poprzez przejście do następnej pozycji menu klawiszami i. Strona: 10

11 NT_of - koniec załączenia wyjścia NT. Programowanie jak wyżej. Transmisja danych z PS 5rc do sterowników CPA 3.1 Pilot PS 5rc umożliwia bezprzewodową (w podczerwieni IR) transmisję danych do sterowników CPA 3.1. Możliwe jest zatem przesłanie gotowych zestawów nastaw do grupy sterowników będących w zasięgu łącza IR. Wejście w tryb transmisji odbywa się poprzez naciśnięcie i chwilowe przytrzymanie klawisza T. Na ekranie Pilota PS5rc pojawi się wówczas następujące menu: >Wyslij nastawy Zalacz str. A Zalacz str. B Zalacz str. NT Wylacz strefy Blokada prog. Blokada klaw. Odblokuj klaw. Godz. zal. A Godz. wyl. A Godziny PN/A Godz. zal. B Godz. wyl. B Godziny PN/B Wyślij nastawy - polecenie wysyła nastawy z odpowiednio wybranego banku przez użytkownika do sterownika CPA 3.1. BANK nr _ Użytkownik proszony jest o wybór banku przy pomocy klawiatury membranowej. Finał transmisji potwierdzany jest odpowiednim komunikatem. Załącz str. A Załącz str. B Załącz str. NT Wyłącz strefy - polecenie załącza strefę A w sterowniku do odwołania - polecenie załącza strefę B w sterowniku do odwołania - polecenie załącza strefę A w sterowniku do odwołania - wyłączenie stref A,B i przekaźnika niskiej taryfy. Jest to polecenie anulowania poleceń nakazujących załączenie strefy A, B lub przekaźnika NT. Polecenie nie powoduje wyłączenie stref A,B lub przekaźnika NT jeśli ich załączenie wynika z programu. Strona: 11

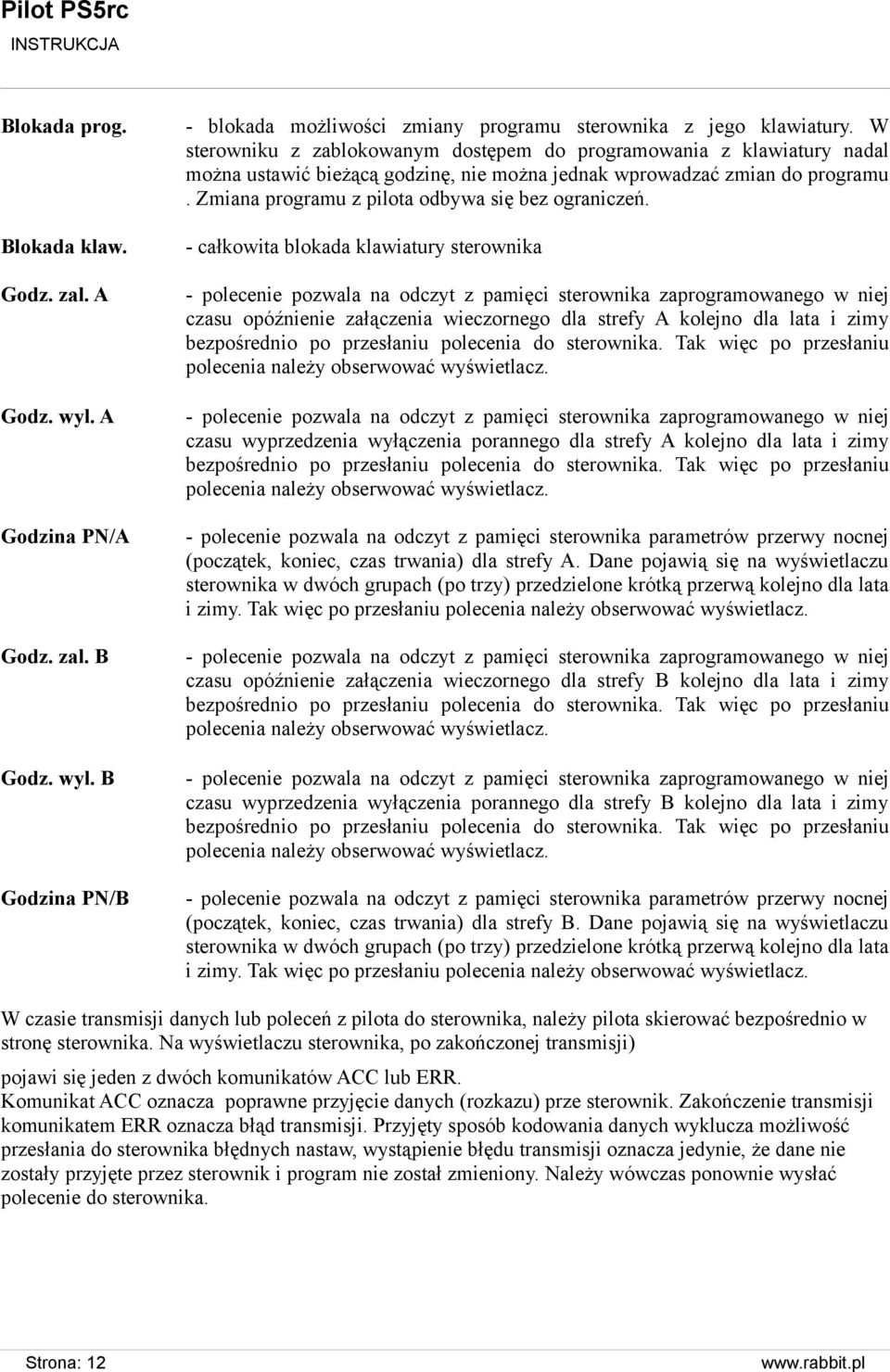

12 Blokada prog. Blokada klaw. Godz. zal. A Godz. wyl. A Godzina PN/A Godz. zal. B Godz. wyl. B Godzina PN/B - blokada możliwości zmiany programu sterownika z jego klawiatury. W sterowniku z zablokowanym dostępem do programowania z klawiatury nadal można ustawić bieżącą godzinę, nie można jednak wprowadzać zmian do programu. Zmiana programu z pilota odbywa się bez ograniczeń. - całkowita blokada klawiatury sterownika - polecenie pozwala na odczyt z pamięci sterownika zaprogramowanego w niej czasu opóźnienie załączenia wieczornego dla strefy A kolejno dla lata i zimy bezpośrednio po przesłaniu polecenia do sterownika. Tak więc po przesłaniu polecenia należy obserwować wyświetlacz. - polecenie pozwala na odczyt z pamięci sterownika zaprogramowanego w niej czasu wyprzedzenia wyłączenia porannego dla strefy A kolejno dla lata i zimy bezpośrednio po przesłaniu polecenia do sterownika. Tak więc po przesłaniu polecenia należy obserwować wyświetlacz. - polecenie pozwala na odczyt z pamięci sterownika parametrów przerwy nocnej (początek, koniec, czas trwania) dla strefy A. Dane pojawią się na wyświetlaczu sterownika w dwóch grupach (po trzy) przedzielone krótką przerwą kolejno dla lata i zimy. Tak więc po przesłaniu polecenia należy obserwować wyświetlacz. - polecenie pozwala na odczyt z pamięci sterownika zaprogramowanego w niej czasu opóźnienie załączenia wieczornego dla strefy B kolejno dla lata i zimy bezpośrednio po przesłaniu polecenia do sterownika. Tak więc po przesłaniu polecenia należy obserwować wyświetlacz. - polecenie pozwala na odczyt z pamięci sterownika zaprogramowanego w niej czasu wyprzedzenia wyłączenia porannego dla strefy B kolejno dla lata i zimy bezpośrednio po przesłaniu polecenia do sterownika. Tak więc po przesłaniu polecenia należy obserwować wyświetlacz. - polecenie pozwala na odczyt z pamięci sterownika parametrów przerwy nocnej (początek, koniec, czas trwania) dla strefy B. Dane pojawią się na wyświetlaczu sterownika w dwóch grupach (po trzy) przedzielone krótką przerwą kolejno dla lata i zimy. Tak więc po przesłaniu polecenia należy obserwować wyświetlacz. W czasie transmisji danych lub poleceń z pilota do sterownika, należy pilota skierować bezpośrednio w stronę sterownika. Na wyświetlaczu sterownika, po zakończonej transmisji) pojawi się jeden z dwóch komunikatów ACC lub ERR. Komunikat ACC oznacza poprawne przyjęcie danych (rozkazu) prze sterownik. Zakończenie transmisji komunikatem ERR oznacza błąd transmisji. Przyjęty sposób kodowania danych wyklucza możliwość przesłania do sterownika błędnych nastaw, wystąpienie błędu transmisji oznacza jedynie, że dane nie zostały przyjęte przez sterownik i program nie został zmieniony. Należy wówczas ponownie wysłać polecenie do sterownika. Strona: 12

13 Programowanie nastaw CPA 4.0 W stosunku do nastaw i poleceń sterowników CPA 3.1 wprowadzono następujące zmiany: 1. Poprawki na załączenie wieczorne oświetlenia i wyłączenie poranne można ustawić w zakresie ±120. Sposób wprowadzania nastaw jest analogiczny jak dla CPA Wprowadzono nowe polecenia sterujące: Zezw. PN So-Ni Zakaz PN So-Ni Stan PN So-Ni Liczniki t. AB Kasuj liczniki Zezw. PN So-Ni Zakaz PN So-Ni Liczniki t. AB - polecenie to zezwala sterownikom CPA 4.0 na wprowadzenie przerwy nocnej od piątku wieczorem do poniedziałku rano, stosownie do wprowadzonych nastaw - polecenie to zakazuje sterownikom CPA 4.0 na wprowadzenie przerwy nocnej od piątku wieczorem do poniedziałku rano, pomimo stosownych nastaw - kasuje w sterownikach wyżej wymienione liczniki (liczniki czasów pracy oświetlenia). Oprogramowanie na PC Oprogramowanie do pilota PS 5rc wchodzi w skład systemu sterowania oświetleniem ulicznym opartym o sterownik CPA 5rc. Oprogramowanie wspomaga w obsłudze pilota PS 5rc, umożliwia łatwą konfiguracje nastaw, ich zapis i odczyt oraz analiz danych zarejestrowanych przez sterownik. Oprogramowanie jest dostarczane przez firmę Rabbit za darmo. Najnowsza wersja jest zawsze do pobrania ze strony firmowej firmy Rabbit : z zakładki: DO POBRANIA. Po uruchomieniu oprogramowania (zgodnie z instrukcją obsługi oprogramowania, także dostępna na naszej stronie www) podłączamy PS 5rc z komputerem za pomocą kabla standardu RS232. Jeśli Państwa komputer nie posiada portu RS232 to w celu skomunikowania się z pilotem PS 5rc wymagana jest wcześniejsza instalacja i podłączenie do dowolnego portu USB przejściówki USB <> RS232. Strona: 13

14 INFORMACJE DODATKOWE Rabbit deklaruje, że produkt jest zaprojektowany i wykonany zgodnie z normą bezpieczeństwa użytkowania EN Użycie symbolu WEEE (przekreślony symbol pojemnika na śmieci) oznacza, że niniejszy produkt nie może być traktowany jako odpad domowy. Po zakończeniu użytkowania produktu należy się go pozbyć w osobnym, specjalnie do tego przeznaczonym punkcie. W celu uzyskania bardziej szczegółowych informacji dotyczących recyklingu niniejszego produktu należy skontaktować się z przedstawicielem władz lokalnych, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt. Zapewniając prawidłową utylizację pomagasz chronić środowisko naturalne. NOTATKI Strona: 14

15 KARTA GWARANCYJNA WARUNKI GWARANCJI 1. Producent zapewnia najwyższej jakości wyroby, na które wydawana jest niniejsza Karta Gwarancyjna. 2. Gwarancji udziela się na okres 12 miesięcy od daty sprzedaży. 3. Warunkiem wykonania gwarancji jest dostarczenie reklamowanego wyrobu z nienaruszoną plombą do punktu serwisowego wraz z kartą gwarancyjną oraz dowodem zakupu produktu. 4. Wady lub uszkodzenia produktu ujawnione w okresie gwarancyjnym będą usuwane bezpłatnie w terminie 14 dni od daty dostarczenia urządzenia do punktu serwisowego. 5. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego, w skutek wady produktu objętej gwarancją, użytkownik nie mógł z niego korzystać. Jeżeli użytkownik otrzymał zamiast wadliwego produkt nowy, termin gwarancji biegnie na nowo. Jeżeli wymieniona została część produktu, powyższą zasadę stosuje się odpowiednio do części wymienionej. 6. Gwarancją nie obejmuje się uszkodzenia powstałe na skutek: - niewłaściwego podłączenia, - zwarć w obwodach sterowanych, - wyładowań atmosferycznych, - uszkodzeń mechanicznych i wywołanych nimi wad, - uszkodzeń powstałych w skutek używania urządzenia niezgodnie z zaleceniami instrukcji obsługi. 7. W sprawach nieuregulowanych niniejszą Kartą Gwarancyjną mają zastosowanie odpowiednie przepisy Kodeksu Cywilnego. ADRES SERWISU Rabbit ul. Krakowska PL Wrocław tel serwis@rabbit.pl http: Strona: 15

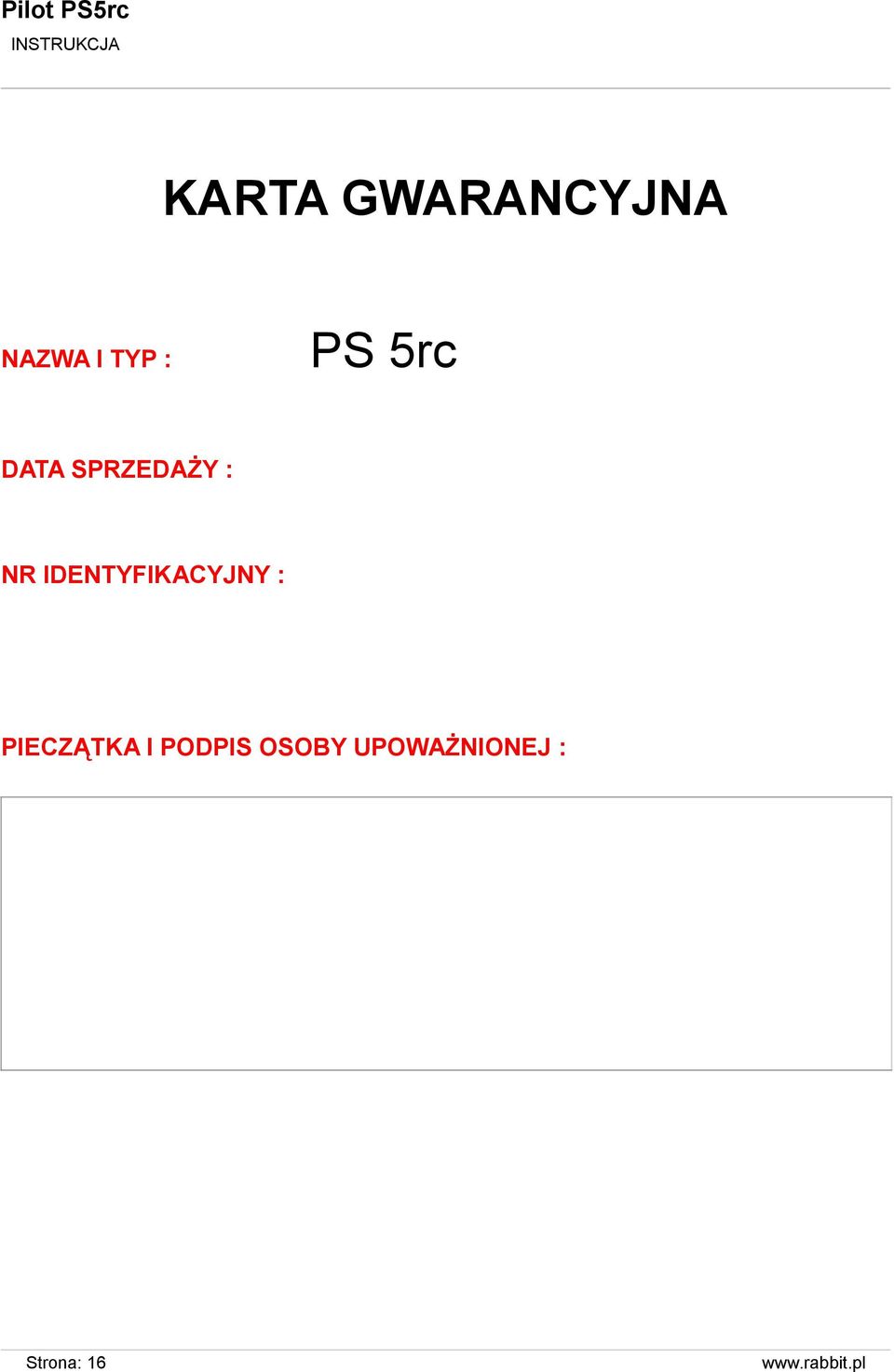

16 KARTA GWARANCYJNA NAZWA I TYP : PS 5rc DATA SPRZEDAŻY : 2 NR IDENTYFIKACYJNY : NAKLEJKA PIECZĄTKA I PODPIS OSOBY UPOWAŻNIONEJ : Strona: 16
