Nr kat./nr fabr... KJ... Data produkcji...

Wielkość: px
Rozpocząć pokaz od strony:

Download "Nr kat./nr fabr... KJ... Data produkcji..."

Transkrypt

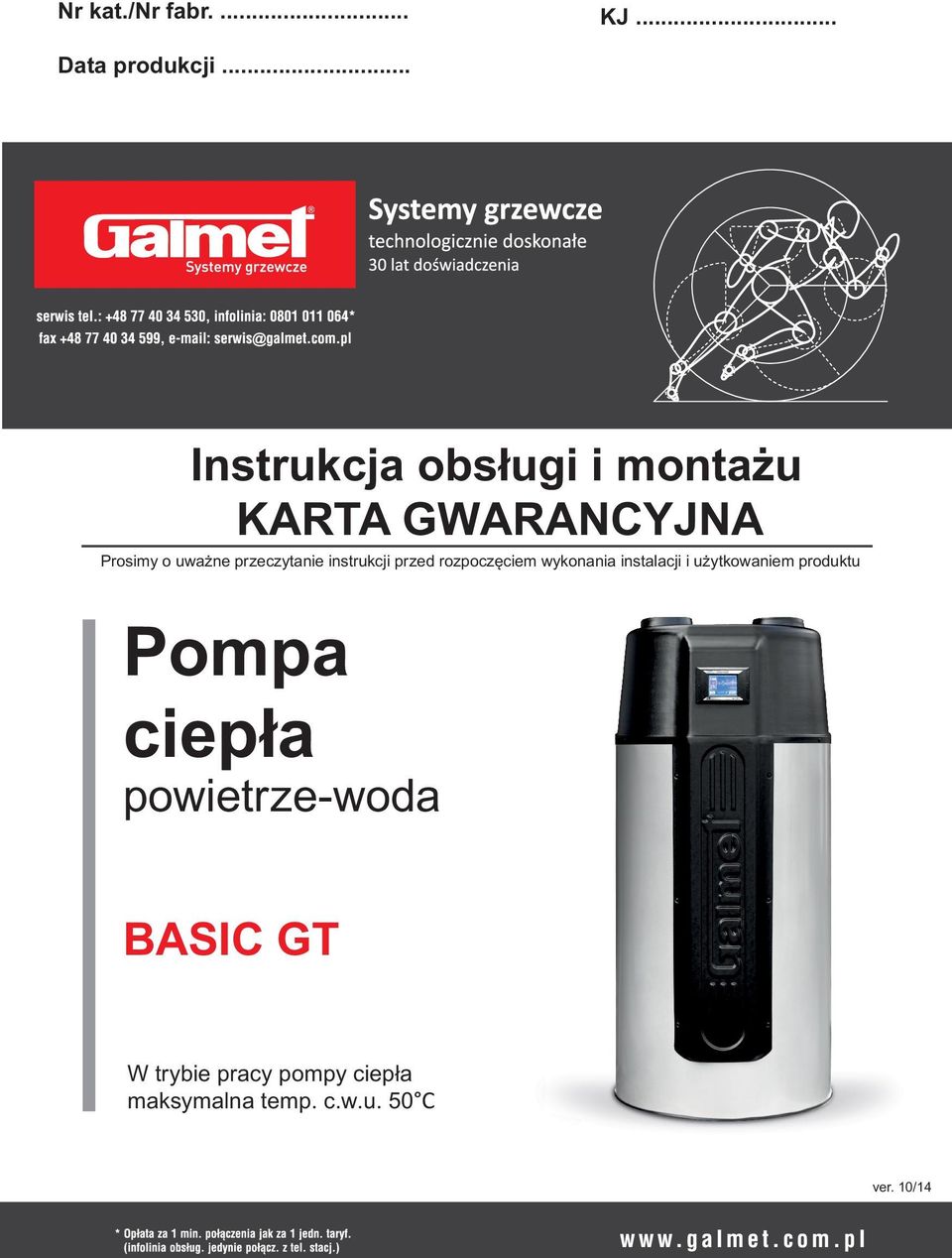

1 Nr kat./nr fabr.... KJ... Data produkcji... Instrukcja obsługi i montażu KARTA GWARANCYJNA Prosimy o uważne przeczytanie instrukcji przed rozpoczęciem wykonania instalacji i użytkowaniem produktu Pompa ciepła powietrze-woda BASIC GT W trybie pracy pompy ciepła maksymalna temp. c.w.u. 50 C ver. 10/14 1

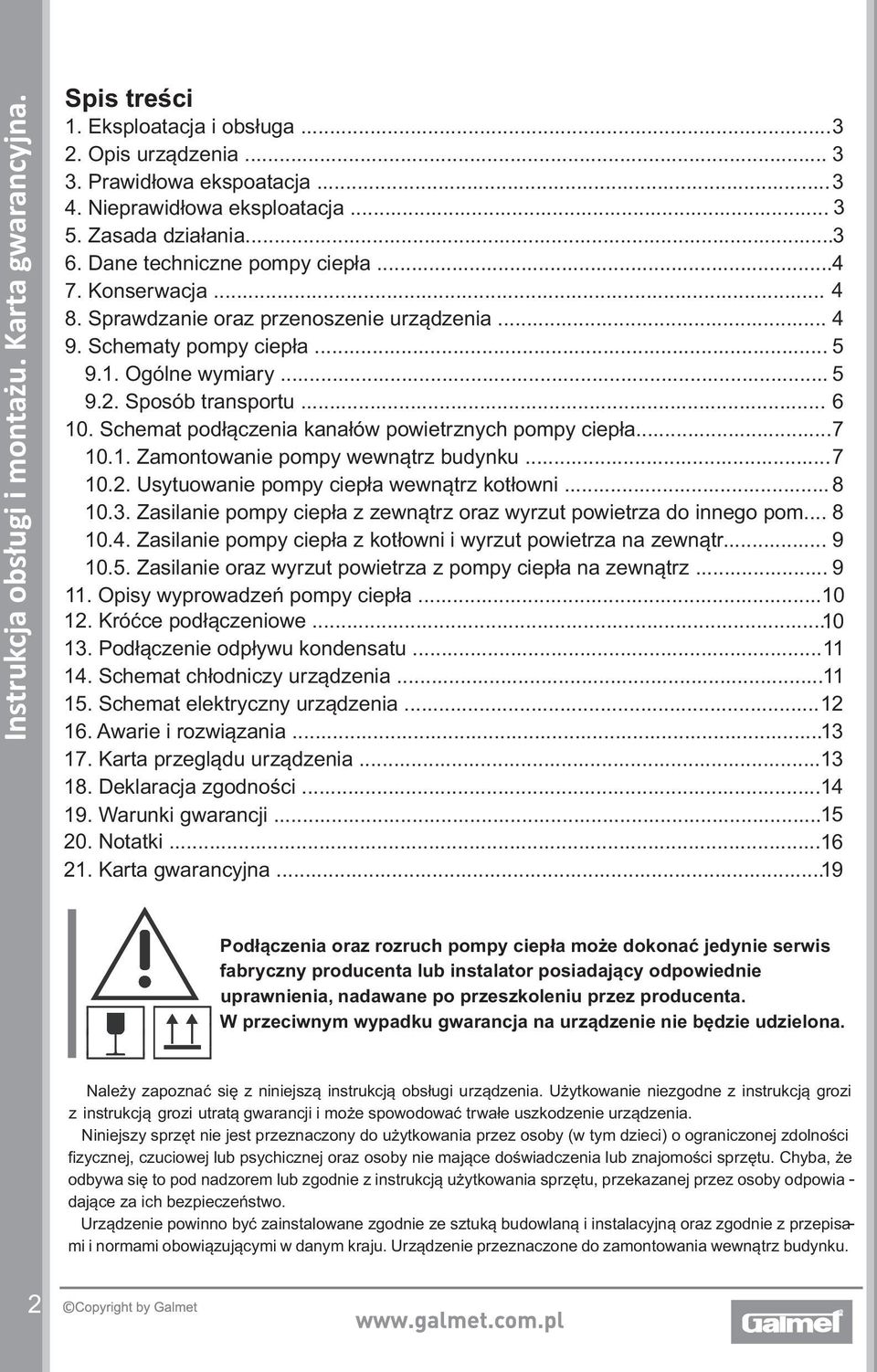

2 Spis treści 1. Eksploatacja i obsługa Opis urządzenia Prawidłowa ekspoatacja Nieprawidłowa eksploatacja Zasada działania Dane techniczne pompy ciepła Konserwacja Sprawdzanie oraz przenoszenie urządzenia Schematy pompy ciepła Ogólne wymiary Sposób transportu Schemat podłączenia kanałów powietrznych pompy ciepła Zamontowanie pompy wewnątrz budynku Usytuowanie pompy ciepła wewnątrz kotłowni Zasilanie pompy ciepła z zewnątrz oraz wyrzut powietrza do innego pom Zasilanie pompy ciepła z kotłowni i wyrzut powietrza na zewnątr Zasilanie oraz wyrzut powietrza z pompy ciepła na zewnątrz Opisy wyprowadzeń pompy ciepła Króćce podłączeniowe Podłączenie odpływu kondensatu Schemat chłodniczy urządzenia Schemat elektryczny urządzenia Awarie i rozwiązania Karta przeglądu urządzenia Deklaracja zgodności Warunki gwarancji Notatki Karta gwarancyjna Podłączenia oraz rozruch pompy ciepła może dokonać jedynie serwis fabryczny producenta lub instalator posiadający odpowiednie uprawnienia, nadawane po przeszkoleniu przez producenta. W przeciwnym wypadku gwarancja na urządzenie nie będzie udzielona. Należy zapoznać się z niniejszą instrukcją obsługi urządzenia. Użytkowanie niezgodne z instrukcją grozi z instrukcją grozi utratą gwarancji i może spowodować trwałe uszkodzenie urządzenia. Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej oraz osoby nie mające doświadczenia lub znajomości sprzętu. Chyba, że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowia - dające za ich bezpieczeństwo. Urządzenie powinno być zainstalowane zgodnie ze sztuką budowlaną i instalacyjną oraz zgodnie z przepisami i normami obowiązującymi w danym kraju. Urządzenie przeznaczone do zamontowania wewnątrz budynku. 2

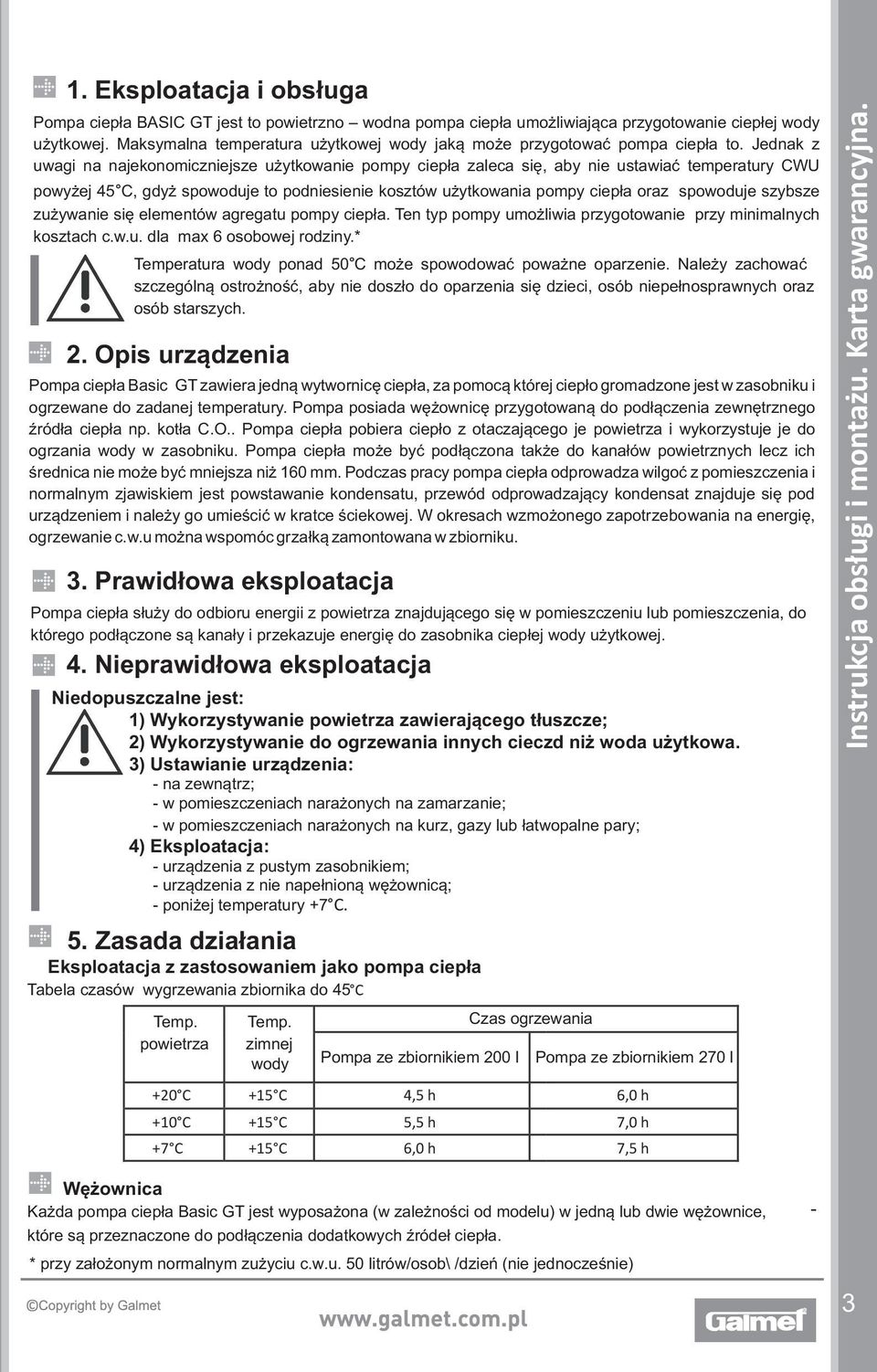

3 1. Eksploatacja i obsługa Pompa ciepła BASIC GT jest to powietrzno wodna pompa ciepła umożliwiająca przygotowanie ciepłej wody użytkowej. Maksymalna temperatura użytkowej wody jaką może przygotować pompa ciepła to. Jednak z uwagi na najekonomiczniejsze użytkowanie pompy ciepła zaleca się, aby nie ustawiać temperatury CWU powyżej 45 C, gdyż spowoduje to podniesienie kosztów użytkowania pompy ciepła oraz spowoduje szybsze zużywanie się elementów agregatu pompy ciepła. Ten typ pompy umożliwia przygotowanie przy minimalnych kosztach c.w.u. dla max 6 osobowej rodziny.* Temperatura wody ponad 50 C może spowodować poważne oparzenie. Należy zachować szczególną ostrożność, aby nie doszło do oparzenia się dzieci, osób niepełnosprawnych oraz osób starszych. 2. Opis urządzenia Pompa ciepła Basic GT zawiera jedną wytwornicę ciepła, za pomocą której ciepło gromadzone jest w zasobniku i ogrzewane do zadanej temperatury. Pompa posiada wężownicę przygotowaną do podłączenia zewnętrznego źródła ciepła np. kotła C.O.. Pompa ciepła pobiera ciepło z otaczającego je powietrza i wykorzystuje je do ogrzania wody w zasobniku. Pompa ciepła może być podłączona także do kanałów powietrznych lecz ich średnica nie może być mniejsza niż 160 mm. Podczas pracy pompa ciepła odprowadza wilgoć z pomieszczenia i normalnym zjawiskiem jest powstawanie kondensatu, przewód odprowadzający kondensat znajduje się pod urządzeniem i należy go umieścić w kratce ściekowej. W okresach wzmożonego zapotrzebowania na energię, ogrzewanie c.w.u można wspomóc grzałką zamontowana w zbiorniku. 3. Prawidłowa eksploatacja Pompa ciepła służy do odbioru energii z powietrza znajdującego się w pomieszczeniu lub pomieszczenia, do którego podłączone są kanały i przekazuje energię do zasobnika ciepłej wody użytkowej. 4. Nieprawidłowa eksploatacja Niedopuszczalne jest: 1) Wykorzystywanie powietrza zawierającego tłuszcze; 2) Wykorzystywanie do ogrzewania innych cieczd niż woda użytkowa. 3) Ustawianie urządzenia: - na zewnątrz; - w pomieszczeniach narażonych na zamarzanie; - w pomieszczeniach narażonych na kurz, gazy lub łatwopalne pary; 4) Eksploatacja: - urządzenia z pustym zasobnikiem; - urządzenia z nie napełnioną wężownicą; - poniżej temperatury +7 C. 5. Zasada działania Eksploatacja z zastosowaniem jako pompa ciepła Tabela czasów wygrzewania zbiornika do 45 C Temp. powietrza +20 C +10 C +7 C Temp. zimnej wody +15 C +15 C +15 C Pompa ze zbiornikiem 200 l 4,5 h 5,5 h 6,0 h Czas ogrzewania Pompa ze zbiornikiem 270 l 6,0 h 7,0 h 7,5 h Wężownica Każda pompa ciepła Basic GT jest wyposażona (w zależności od modelu) w jedną lub dwie wężownice, które są przeznaczone do podłączenia dodatkowych źródeł ciepła. * przy założonym normalnym zużyciu c.w.u. 50 litrów/osob\ /dzień (nie jednocześnie) - 3

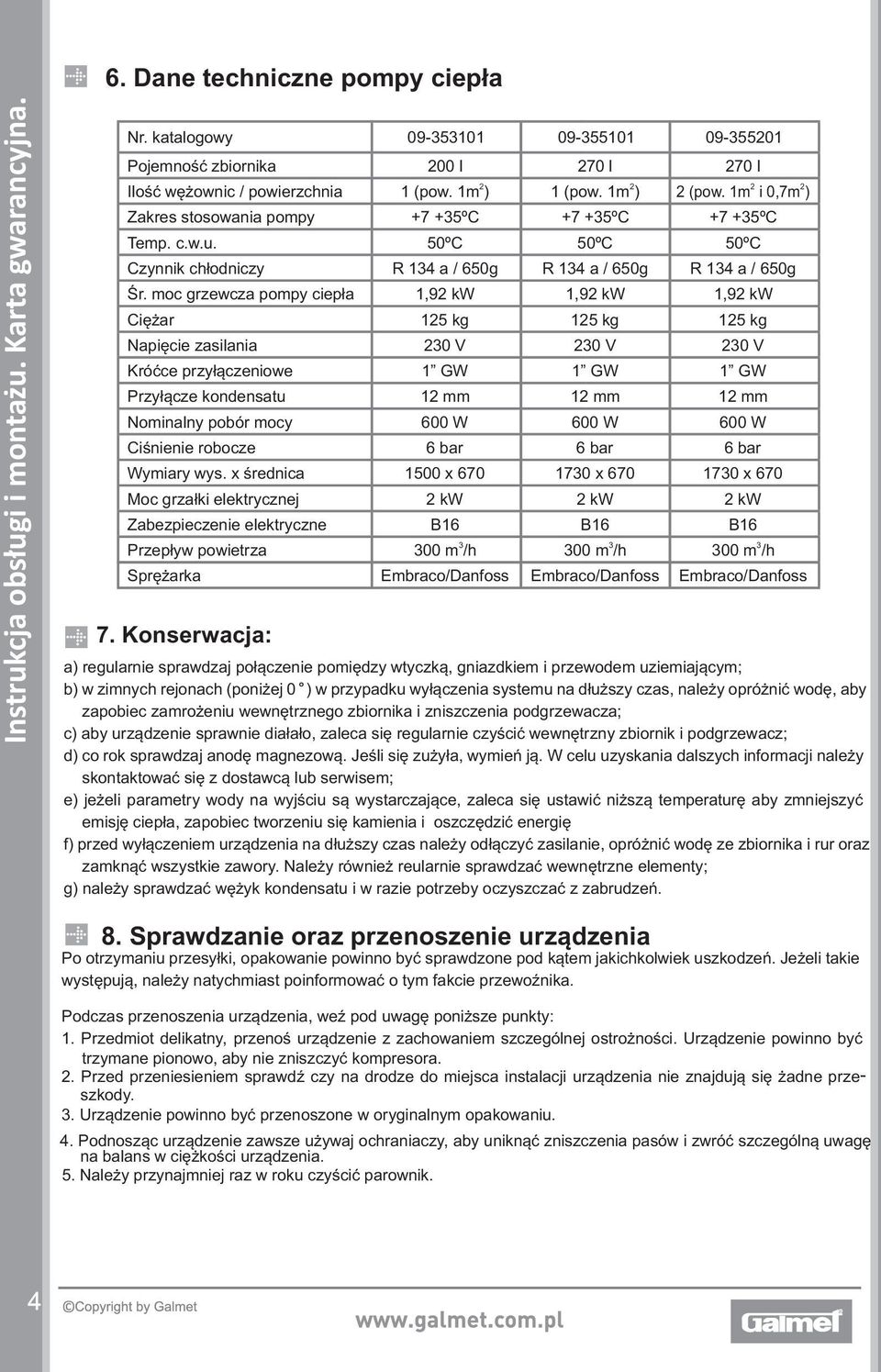

4 6. Dane techniczne pompy ciepła Nr. katalogowy Pojemność zbiornika Ilość wężownic / powierzchnia Zakres stosowania pompy 200 l 270 l 270 l 2 1 (pow. 1m ) 2 1 (pow. 1m ) (pow. 1m i 0,7m ) ºC ºC ºC Temp. c.w.u. 50ºC 50ºC 50ºC Czynnik chłodniczy R 134 a / 650g R 134 a / 650g R 134 a / 650g Śr. moc grzewcza pompy ciepła 1,92 kw 1,92 kw 1,92 kw Ciężar 125 kg 125 kg 125 kg Napięcie zasilania Króćce przyłączeniowe 230 V 1 GW 230 V 1 GW 230 V 1 GW Przyłącze kondensatu 12 mm 12 mm 12 mm Nominalny pobór mocy 600 W 600 W 600 W Ciśnienie robocze 6 bar 6 bar 6 bar Wymiary wys. x średnica 1500 x x x 670 Moc grzałki elektrycznej 2 kw 2 kw 2 kw Zabezpieczenie elektryczne B16 B16 B16 Przepływ powietrza m /h m /h m /h Sprężarka Embraco/Danfoss Embraco/Danfoss Embraco/Danfoss 7. Konserwacja: a) regularnie sprawdzaj połączenie pomiędzy wtyczką, gniazdkiem i przewodem uziemiającym; b) w zimnych rejonach (poniżej 0 ) w przypadku wyłączenia systemu na dłuższy czas, należy opróżnić wodę, aby zapobiec zamrożeniu wewnętrznego zbiornika i zniszczenia podgrzewacza; c) aby urządzenie sprawnie diałało, zaleca się regularnie czyścić wewnętrzny zbiornik i podgrzewacz; d) co rok sprawdzaj anodę magnezową. Jeśli się zużyła, wymień ją. W celu uzyskania dalszych informacji należy skontaktować się z dostawcą lub serwisem; e) jeżeli parametry wody na wyjściu są wystarczające, zaleca się ustawić niższą temperaturę aby zmniejszyć emisję ciepła, zapobiec tworzeniu się kamienia i oszczędzić energię f) przed wyłączeniem urządzenia na dłuższy czas należy odłączyć zasilanie, opróżnić wodę ze zbiornika i rur oraz zamknąć wszystkie zawory. Należy również reularnie sprawdzać wewnętrzne elementy; g) należy sprawdzać wężyk kondensatu i w razie potrzeby oczyszczać z zabrudzeń. 8. Sprawdzanie oraz przenoszenie urządzenia Po otrzymaniu przesyłki, opakowanie powinno być sprawdzone pod kątem jakichkolwiek uszkodzeń. Jeżeli takie występują, należy natychmiast poinformować o tym fakcie przewoźnika. Podczas przenoszenia urządzenia, weź pod uwagę poniższe punkty: 1. Przedmiot delikatny, przenoś urządzenie z zachowaniem szczególnej ostrożności. Urządzenie powinno być trzymane pionowo, aby nie zniszczyć kompresora. 2. Przed przeniesieniem sprawdź czy na drodze do miejsca instalacji urządzenia nie znajdują się żadne przeszkody. 3. Urządzenie powinno być przenoszone w oryginalnym opakowaniu. 4. Podnosząc urządzenie zawsze używaj ochraniaczy, aby uniknąć zniszczenia pasów i zwróć szczególną uwagę na balans w ciężkości urządzenia. 5. Należy przynajmniej raz w roku czyścić parownik. 4

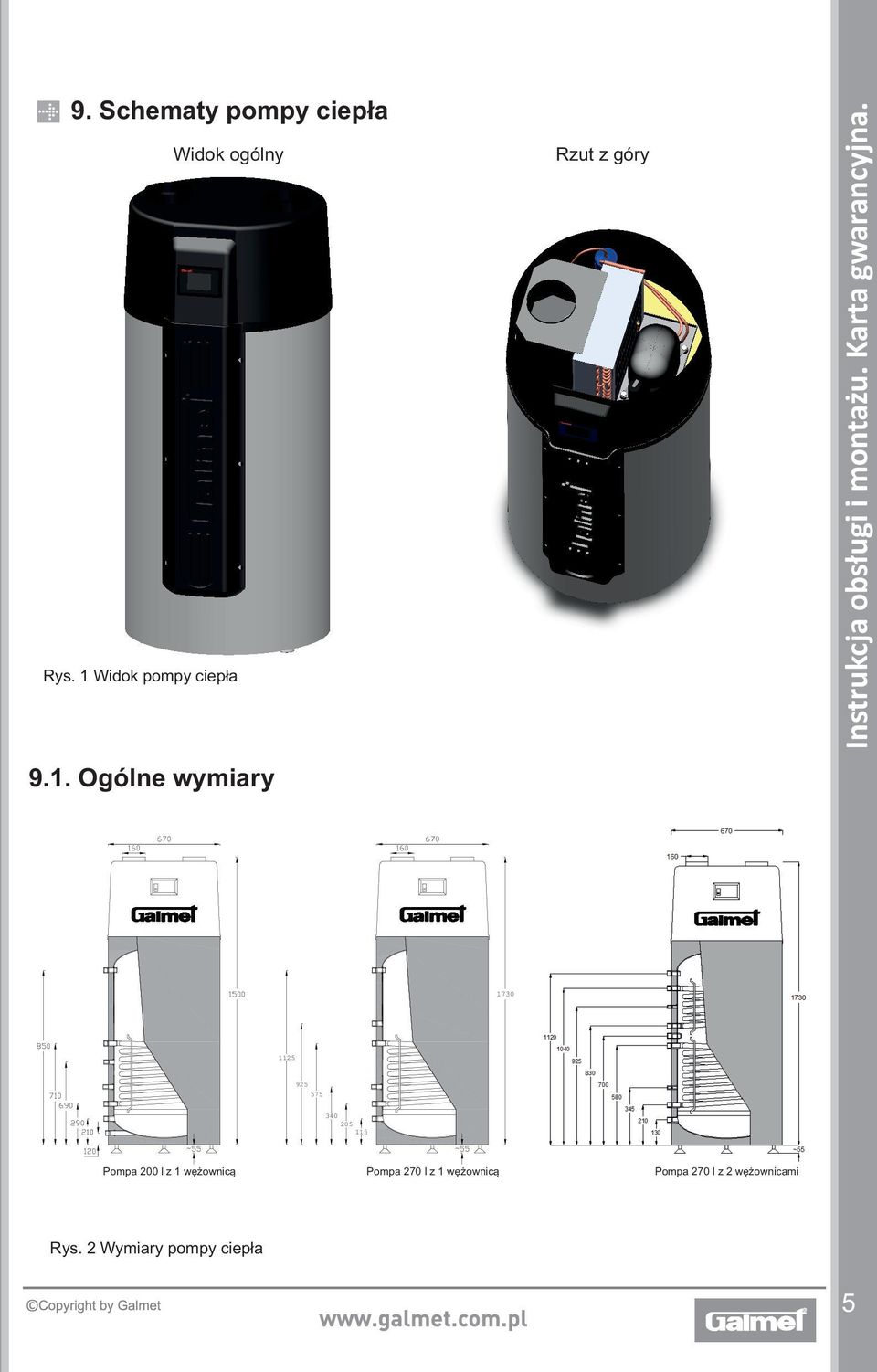

5 Schematy pompy ciepła Widok ogólny Rys. 1 Widok pompy ciepła Rzut z góry 9.1. Ogólne wymiary Pompa 200 l z 1 wężownicą Pompa 270 l z 1 wężownicą Pompa 270 l z 2 wężownicami Rys. 2 Wymiary pompy ciepła 5

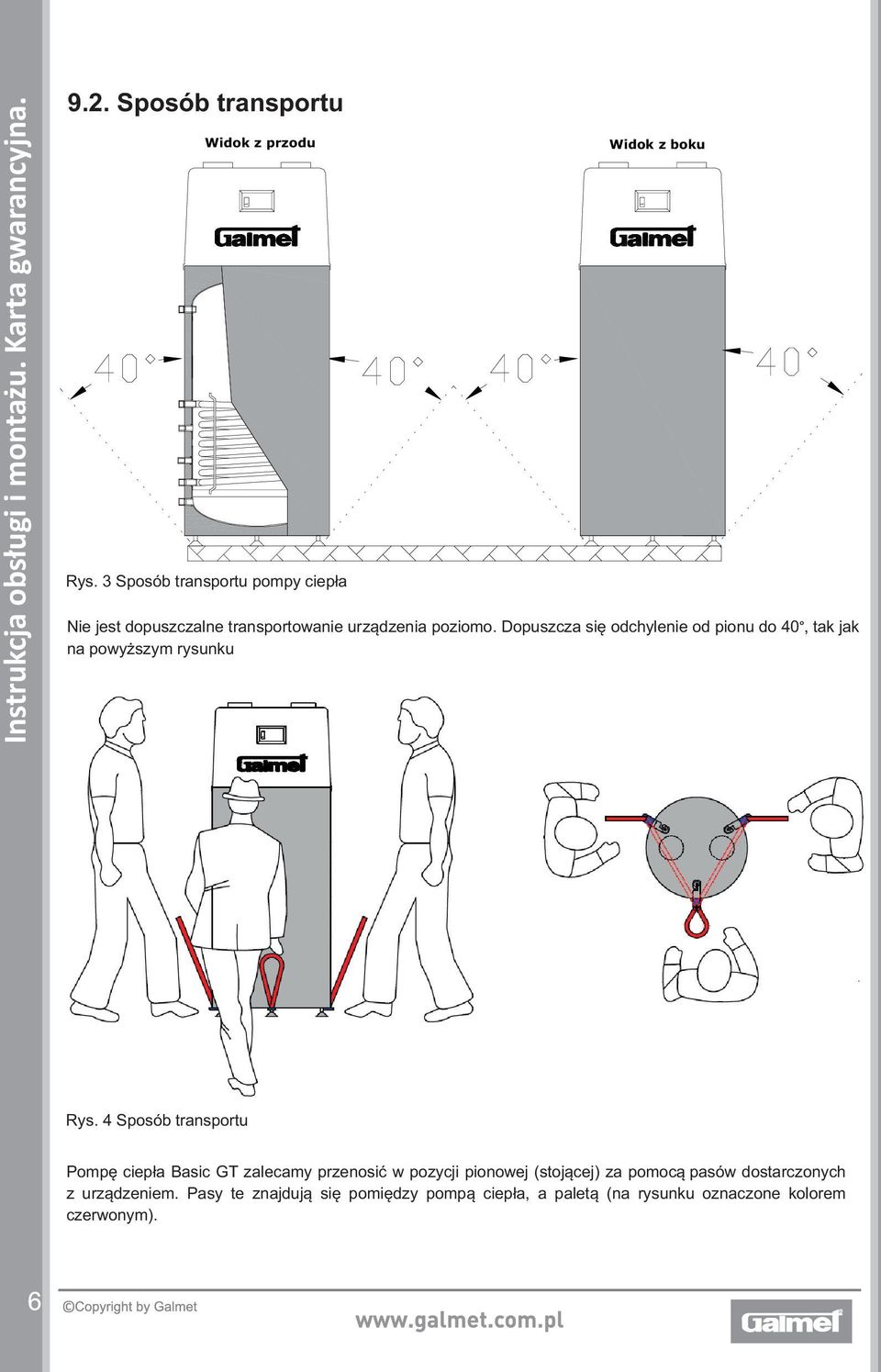

6 Sposób transportu Widok z przodu Rys. 3 Sposób transportu pompy ciepła Widok z boku Nie jest dopuszczalne transportowanie urządzenia poziomo. Dopuszcza się odchylenie od pionu do 40, tak jak na powyższym rysunku Rys. 4 Sposób transportu Pompę ciepła Basic GT zalecamy przenosić w pozycji pionowej (stojącej) za pomocą pasów dostarczonych z urządzeniem. Pasy te znajdują się pomiędzy pompą ciepła, a paletą (na rysunku oznaczone kolorem czerwonym). 6

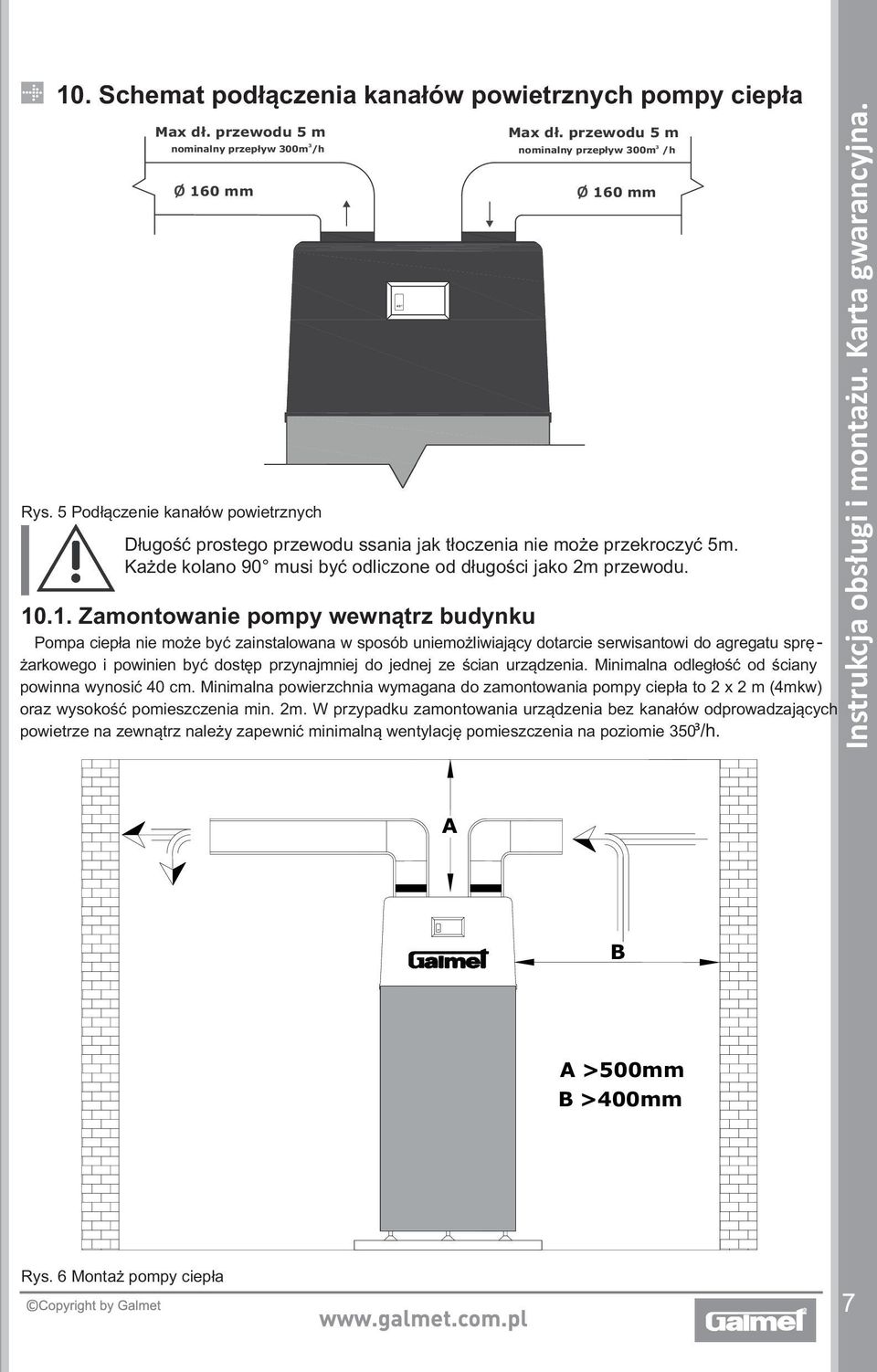

7 Schemat podłączenia kanałów powietrznych pompy ciepła Max dł. przewodu 5 m 3 nominalny przepływ 300m /h Ø 160 mm Rys. 5 Podłączenie kanałów powietrznych Max dł. przewodu 5 m nominalny przepływ 300m 3 /h Ø 160 mm Długość prostego przewodu ssania jak tłoczenia nie może przekroczyć 5m. Każde kolano 90 musi być odliczone od długości jako 2m przewodu Zamontowanie pompy wewnątrz budynku Pompa ciepła nie może być zainstalowana w sposób uniemożliwiający dotarcie serwisantowi do agregatu sprężarkowego i powinien być dostęp przynajmniej do jednej ze ścian urządzenia. Minimalna odległość od ściany powinna wynosić 40 cm. Minimalna powierzchnia wymagana do zamontowania pompy ciepła to 2 x 2 m (4mkw) oraz wysokość pomieszczenia min. 2m. W przypadku zamontowania urządzenia bez kanałów odprowadzających powietrze na zewnątrz należy zapewnić minimalną wentylację pomieszczenia na poziomie 350³/h. A B A >500mm B >400mm Rys. 6 Montaż pompy ciepła 7

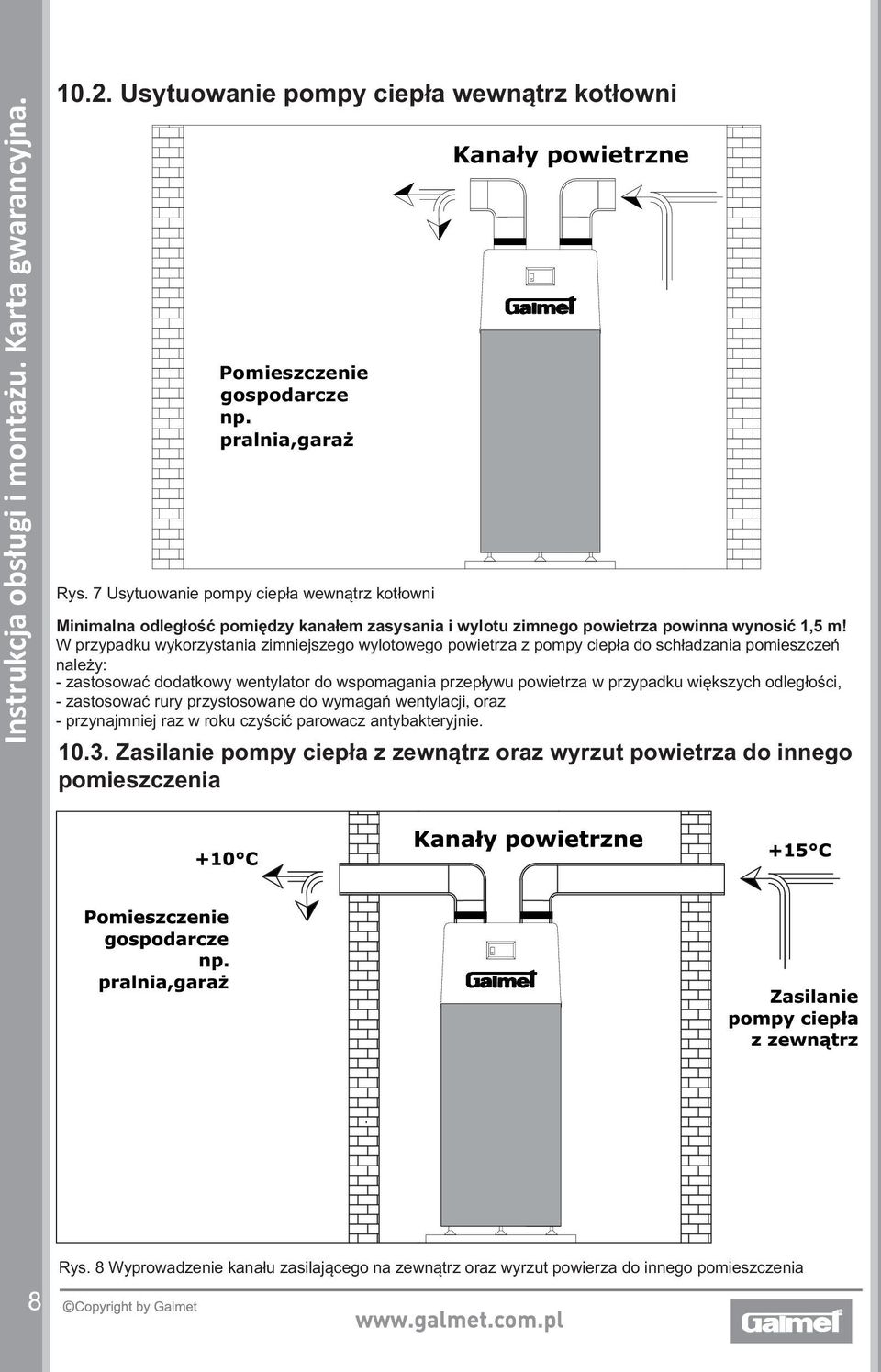

8 Usytuowanie pompy ciepła wewnątrz kotłowni Pomieszczenie gospodarcze np. pralnia,garaż Rys. 7 Usytuowanie pompy ciepła wewnątrz kotłowni Kanały powietrzne Minimalna odległość pomiędzy kanałem zasysania i wylotu zimnego powietrza powinna wynosić 1,5 m! W przypadku wykorzystania zimniejszego wylotowego powietrza z pompy ciepła do schładzania pomieszczeń należy: - zastosować dodatkowy wentylator do wspomagania przepływu powietrza w przypadku większych odległości, - zastosować rury przystosowane do wymagań wentylacji, oraz - przynajmniej raz w roku czyścić parowacz antybakteryjnie Zasilanie pompy ciepła z zewnątrz oraz wyrzut powietrza do innego pomieszczenia 8 Rys. 8 Wyprowadzenie kanału zasilającego na zewnątrz oraz wyrzut powierza do innego pomieszczenia

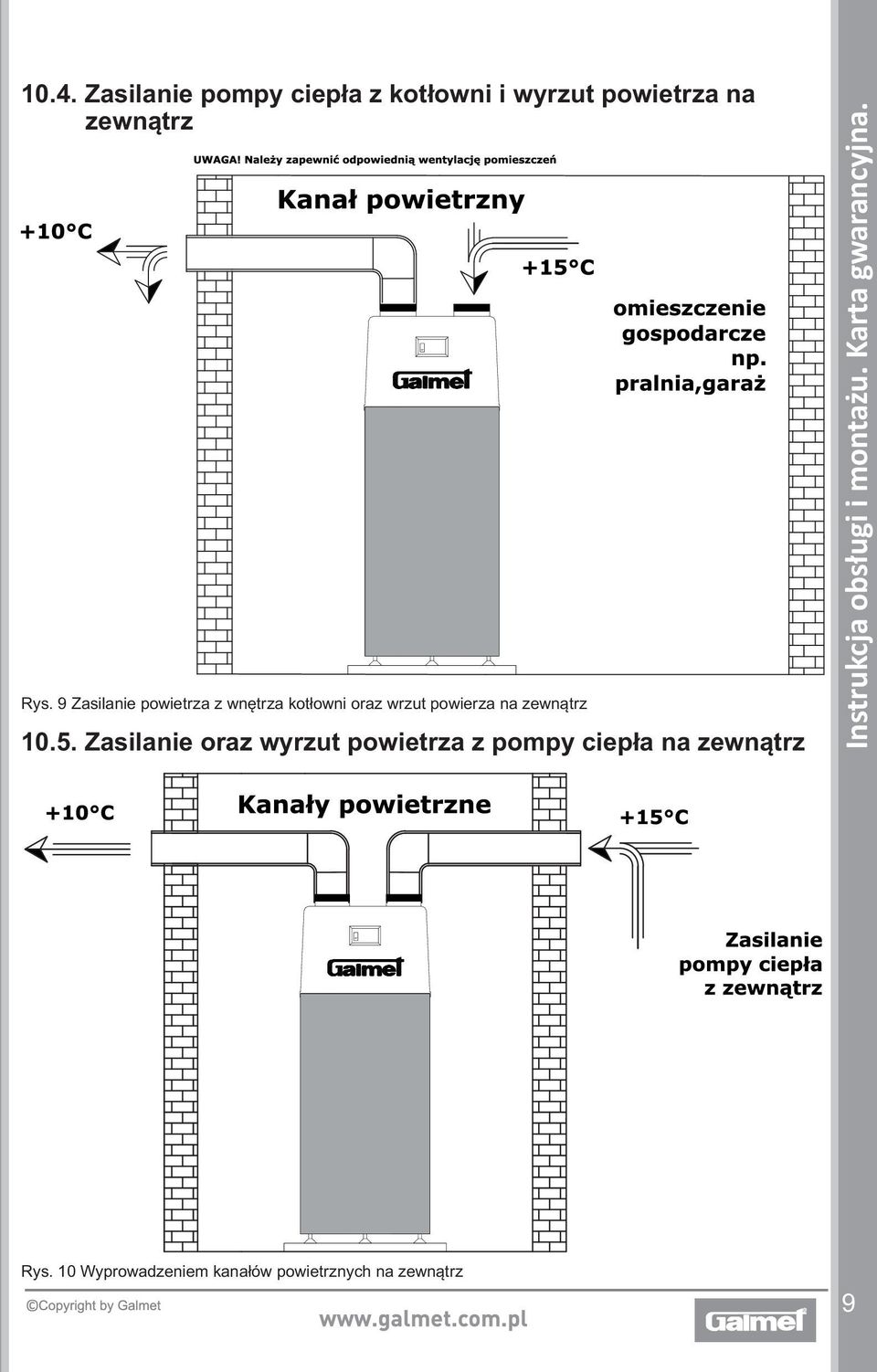

9 Zasilanie pompy ciepła z kotłowni i wyrzut powietrza na zewnątrz Rys. 9 Zasilanie powietrza z wnętrza kotłowni oraz wrzut powierza na zewnątrz Zasilanie oraz wyrzut powietrza z pompy ciepła na zewnątrz Rys. 10 Wyprowadzeniem kanałów powietrznych na zewnątrz 9

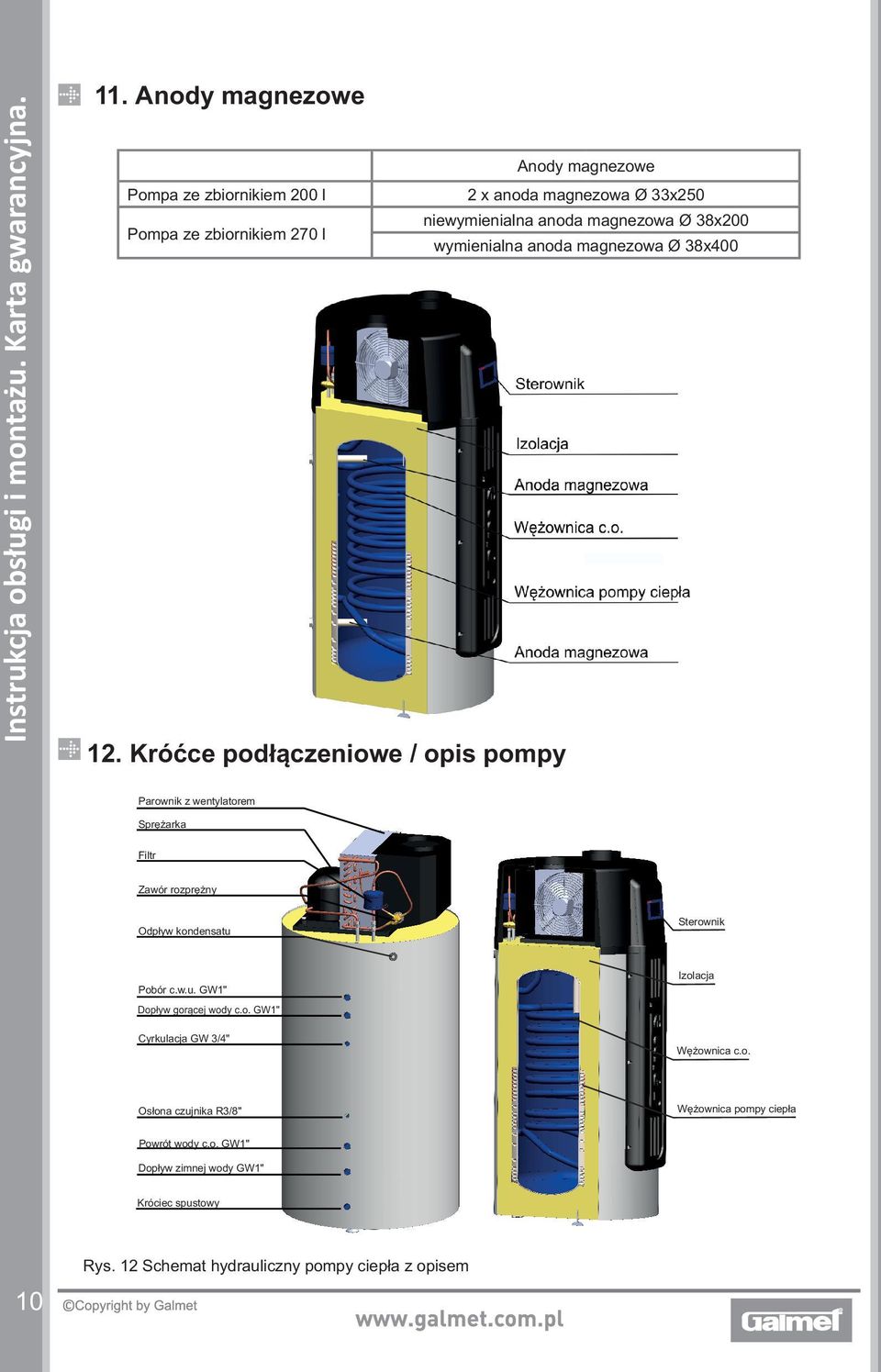

10 11. Anody magnezowe Anody magnezowe Pompa ze zbiornikiem 200 l 2 x anoda magnezowa Ø 33x250 niewymienialna anoda magnezowa Ø 38x200 Pompa ze zbiornikiem 270 l wymienialna anoda magnezowa Ø 38x Króćce podłączeniowe / opis pompy Parownik z wentylatorem Sprężarka Filtr Zawór rozprężny Odpływ kondensatu Sterownik Pobór c.w.u. GW1" Dopływ gorącej wody c.o. GW1" Cyrkulacja GW 3/4" Izolacja Wężownica c.o. Osłona czujnika R3/8" Wężownica pompy ciepła Powrót wody c.o. GW1" Dopływ zimnej wody GW1" Króciec spustowy 10 Rys. 12 Schemat hydrauliczny pompy ciepła z opisem

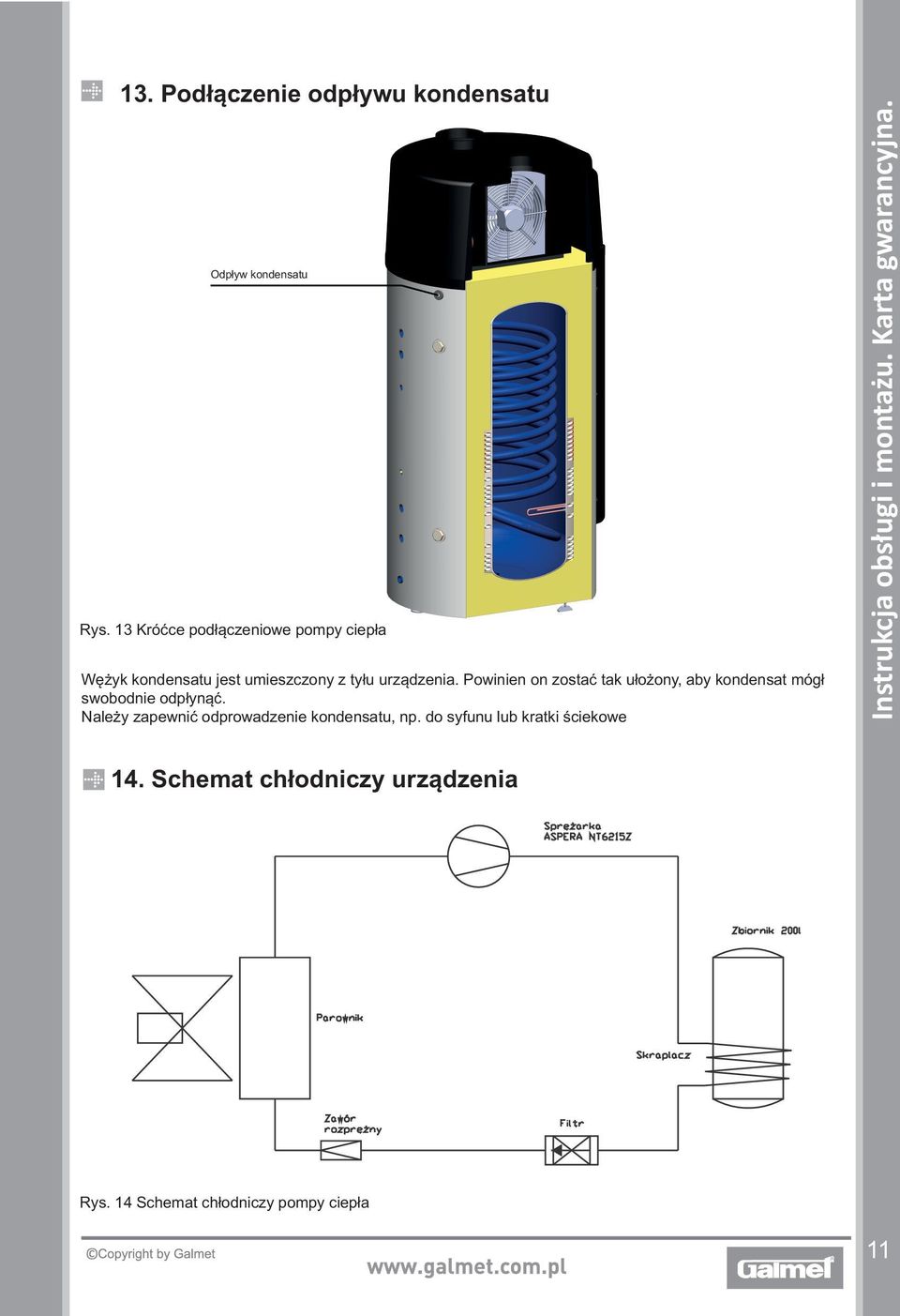

11 13. Podłączenie odpływu kondensatu Odpływ kondensatu Rys. 13 Króćce podłączeniowe pompy ciepła Wężyk kondensatu jest umieszczony z tyłu urządzenia. Powinien on zostać tak ułożony, aby kondensat mógł swobodnie odpłynąć. Należy zapewnić odprowadzenie kondensatu, np. do syfunu lub kratki ściekowe 14. Schemat chłodniczy urządzenia Rys. 14 Schemat chłodniczy pompy ciepła 11

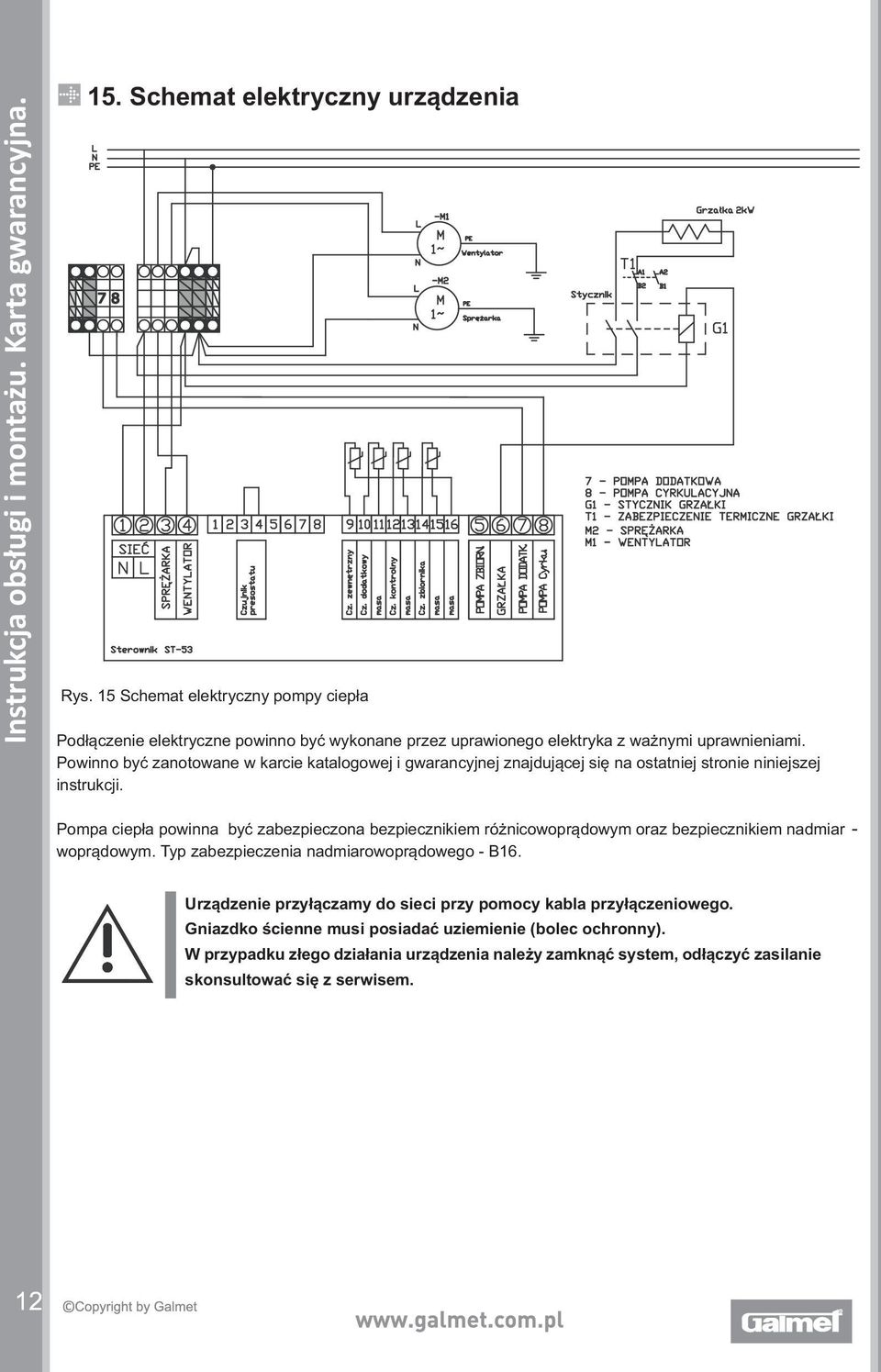

12 15. Schemat elektryczny urządzenia 7 8 Rys. 15 Schemat elektryczny pompy ciepła Podłączenie elektryczne powinno być wykonane przez uprawionego elektryka z ważnymi uprawnieniami. Powinno być zanotowane w karcie katalogowej i gwarancyjnej znajdującej się na ostatniej stronie niniejszej instrukcji. Pompa ciepła powinna być zabezpieczona bezpiecznikiem różnicowoprądowym oraz bezpiecznikiem nadmiar - woprądowym. Typ zabezpieczenia nadmiarowoprądowego - B16. Urządzenie przyłączamy do sieci przy pomocy kabla przyłączeniowego. Gniazdko ścienne musi posiadać uziemienie (bolec ochronny). W przypadku złego działania urządzenia należy zamknąć system, odłączyć zasilanie skonsultować się z serwisem. 12

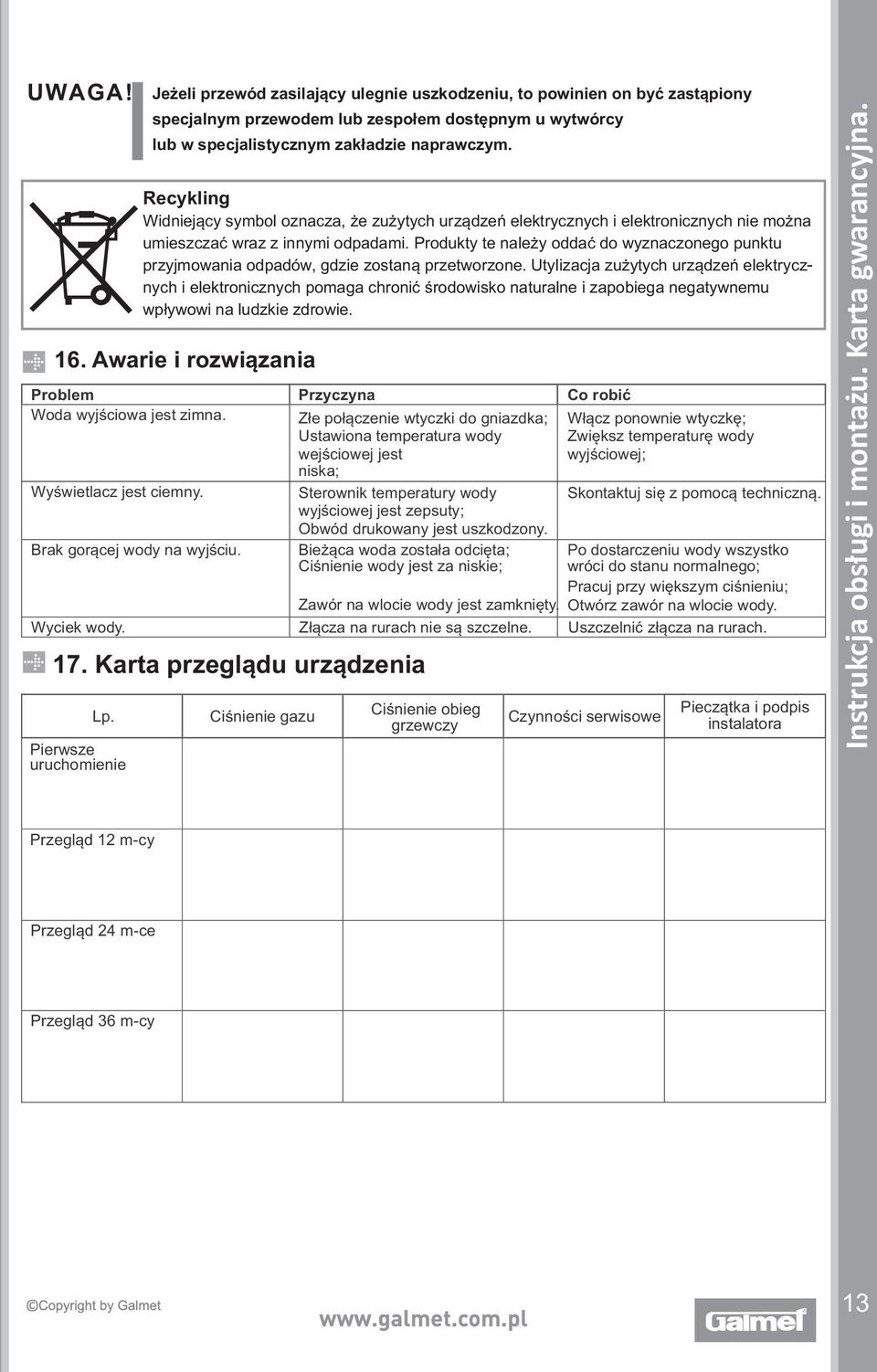

13 UWAGA! Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien on być zastąpiony specjalnym przewodem lub zespołem dostępnym u wytwórcy lub w specjalistycznym zakładzie naprawczym. Recykling Widniejący symbol oznacza, że zużytych urządzeń elektrycznych i elektronicznych nie można umieszczać wraz z innymi odpadami. Produkty te należy oddać do wyznaczonego punktu przyjmowania odpadów, gdzie zostaną przetworzone. Utylizacja zużytych urządzeń elektrycznych i elektronicznych pomaga chronić środowisko naturalne i zapobiega negatywnemu wpływowi na ludzkie zdrowie. 16. Awarie i rozwiązania Problem Przyczyna Co robić Woda wyjściowa jest zimna. Złe połączenie wtyczki do gniazdka; Włącz ponownie wtyczkę; Ustawiona temperatura wody Zwiększ temperaturę wody wejściowej jest wyjściowej; niska; Wyświetlacz jest ciemny. Sterownik temperatury wody Skontaktuj się z pomocą techniczną. wyjściowej jest zepsuty; Obwód drukowany jest uszkodzony. Brak gorącej wody na wyjściu. Bieżąca woda została odcięta; Ciśnienie wody jest za niskie; Po dostarczeniu wody wszystko wróci do stanu normalnego; Pracuj przy większym ciśnieniu; Zawór na wlocie wody jest zamknięty. Otwórz zawór na wlocie wody. Wyciek wody. Złącza na rurach nie są szczelne. Uszczelnić złącza na rurach. 17. Karta przeglądu urządzenia Lp. Pierwsze uruchomienie Ciśnienie gazu Ciśnienie obieg grzewczy Czynności serwisowe Pieczątka i podpis instalatora Przegląd 12 m-cy Przegląd 24 m-ce Przegląd 36 m-cy 13

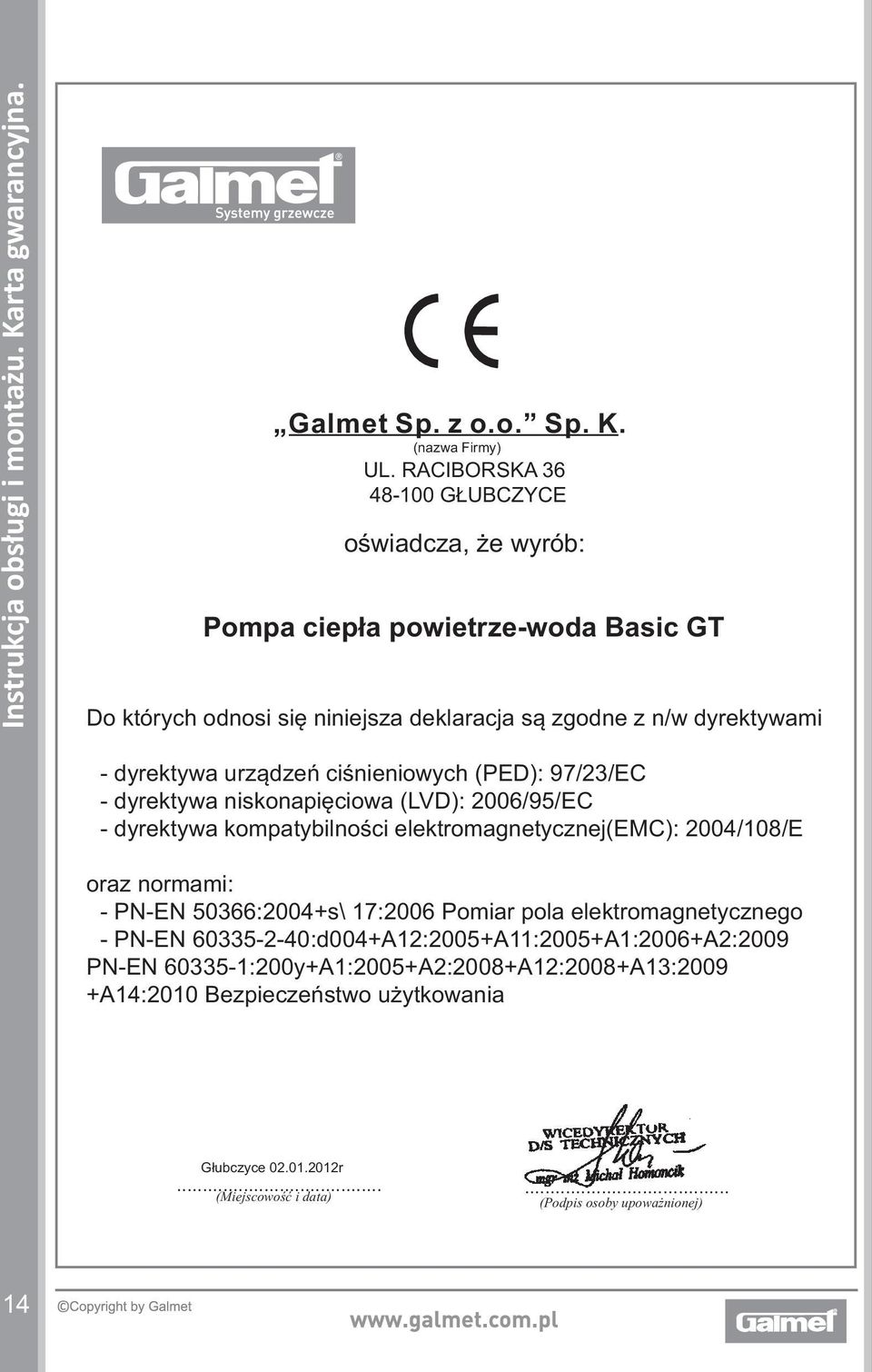

14 Galmet Sp. z o.o. Sp. K. (nazwa Firmy) UL. RACIBORSKA GŁUBCZYCE oświadcza, że wyrób: Pompa ciepła powietrze-woda Basic GT Do których odnosi się niniejsza deklaracja są zgodne z n/w dyrektywami - dyrektywa urządzeń ciśnieniowych (PED): 97/23/EC - dyrektywa niskonapięciowa (LVD): 2006/95/EC - dyrektywa kompatybilności elektromagnetycznej(emc): 2004/108/E oraz normami: - PN-EN 50366:2004+s\ 17:2006 Pomiar pola elektromagnetycznego - PN-EN :d004+A12:2005+A11:2005+A1:2006+A2:2009 PN-EN :200y+A1:2005+A2:2008+A12:2008+A13:2009 +A14:2010 Bezpieczeństwo użytkowania Głubczyce r... (Miejscowość i data)... (Podpis osoby upoważnionej) 14

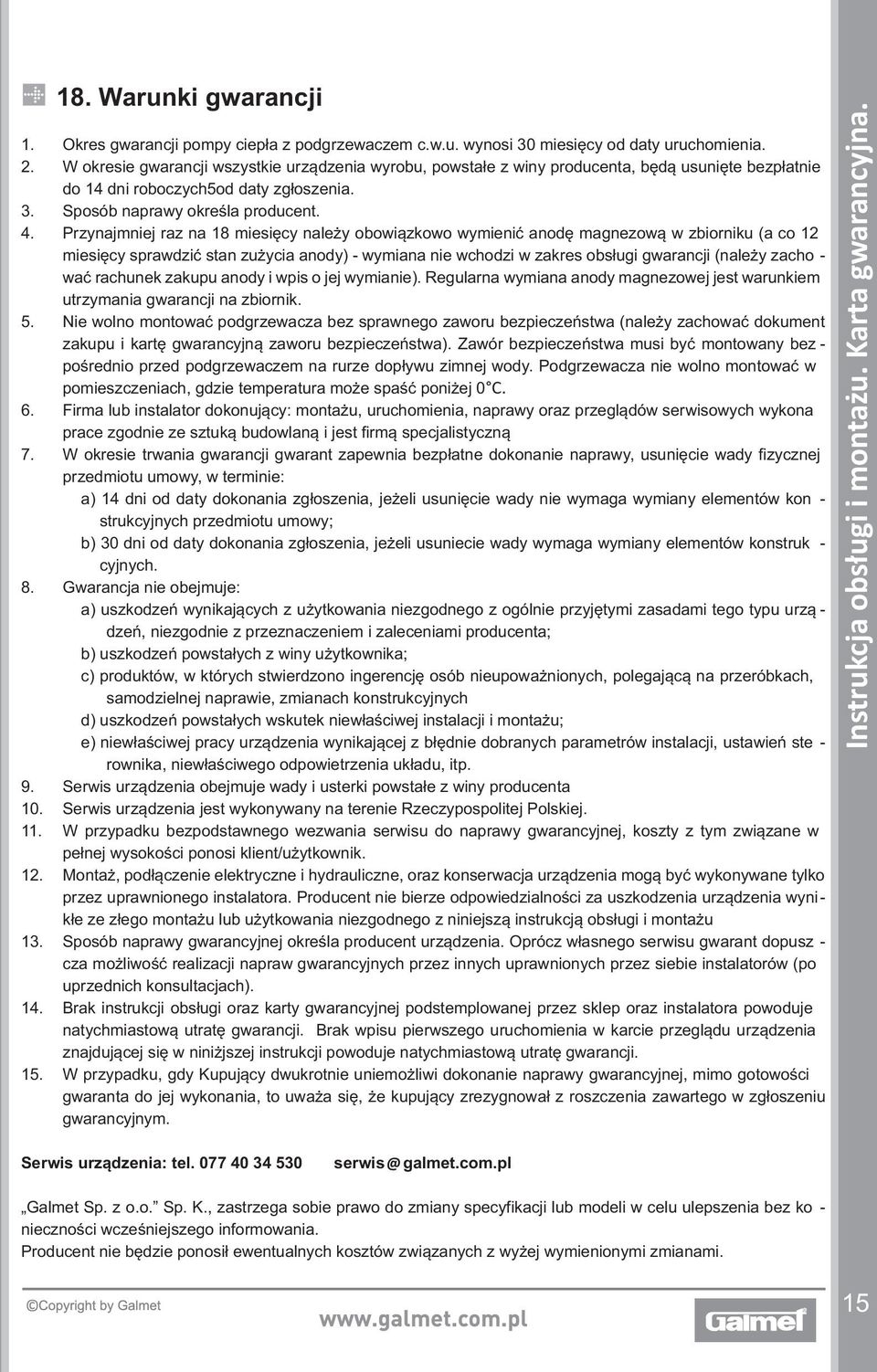

15 18. Warunki gwarancji 1. Okres gwarancji pompy ciepła z podgrzewaczem c.w.u. wynosi 30 miesięcy od daty uruchomienia. 2. W okresie gwarancji wszystkie urządzenia wyrobu, powstałe z winy producenta, będą usunięte bezpłatnie do 14 dni roboczych5od daty zgłoszenia. 3. Sposób naprawy określa producent. 4. Przynajmniej raz na 18 miesięcy należy obowiązkowo wymienić anodę magnezową w zbiorniku (a co 12 miesięcy sprawdzić stan zużycia anody) - wymiana nie wchodzi w zakres obsługi gwarancji (należy zacho - wać rachunek zakupu anody i wpis o jej wymianie). Regularna wymiana anody magnezowej jest warunkiem utrzymania gwarancji na zbiornik. 5. Nie wolno montować podgrzewacza bez sprawnego zaworu bezpieczeństwa (należy zachować dokument zakupu i kartę gwarancyjną zaworu bezpieczeństwa). Zawór bezpieczeństwa musi być montowany bez - pośrednio przed podgrzewaczem na rurze dopływu zimnej wody. Podgrzewacza nie wolno montować w pomieszczeniach, gdzie temperatura może spaść poniżej 0 C. 6. Firma lub instalator dokonujący: montażu, uruchomienia, naprawy oraz przeglądów serwisowych wykona prace zgodnie ze sztuką budowlaną i jest firmą specjalistyczną 7. W okresie trwania gwarancji gwarant zapewnia bezpłatne dokonanie naprawy, usunięcie wady fizycznej przedmiotu umowy, w terminie: a) 14 dni od daty dokonania zgłoszenia, jeżeli usunięcie wady nie wymaga wymiany elementów kon - strukcyjnych przedmiotu umowy; b) 30 dni od daty dokonania zgłoszenia, jeżeli usuniecie wady wymaga wymiany elementów konstruk - cyjnych. 8. Gwarancja nie obejmuje: a) uszkodzeń wynikających z użytkowania niezgodnego z ogólnie przyjętymi zasadami tego typu urzą - dzeń, niezgodnie z przeznaczeniem i zaleceniami producenta; b) uszkodzeń powstałych z winy użytkownika; c) produktów, w których stwierdzono ingerencję osób nieupoważnionych, polegającą na przeróbkach, samodzielnej naprawie, zmianach konstrukcyjnych d) uszkodzeń powstałych wskutek niewłaściwej instalacji i montażu; e) niewłaściwej pracy urządzenia wynikającej z błędnie dobranych parametrów instalacji, ustawień ste - rownika, niewłaściwego odpowietrzenia układu, itp. 9. Serwis urządzenia obejmuje wady i usterki powstałe z winy producenta 10. Serwis urządzenia jest wykonywany na terenie Rzeczypospolitej Polskiej. 11. W przypadku bezpodstawnego wezwania serwisu do naprawy gwarancyjnej, koszty z tym związane w pełnej wysokości ponosi klient/użytkownik. 12. Montaż, podłączenie elektryczne i hydrauliczne, oraz konserwacja urządzenia mogą być wykonywane tylko przez uprawnionego instalatora. Producent nie bierze odpowiedzialności za uszkodzenia urządzenia wynikłe ze złego montażu lub użytkowania niezgodnego z niniejszą instrukcją obsługi i montażu 13. Sposób naprawy gwarancyjnej określa producent urządzenia. Oprócz własnego serwisu gwarant dopusz - cza możliwość realizacji napraw gwarancyjnych przez innych uprawnionych przez siebie instalatorów (po uprzednich konsultacjach). 14. Brak instrukcji obsługi oraz karty gwarancyjnej podstemplowanej przez sklep oraz instalatora powoduje natychmiastową utratę gwarancji. Brak wpisu pierwszego uruchomienia w karcie przeglądu urządzenia znajdującej się w niniżjszej instrukcji powoduje natychmiastową utratę gwarancji. 15. W przypadku, gdy Kupujący dwukrotnie uniemożliwi dokonanie naprawy gwarancyjnej, mimo gotowości gwaranta do jej wykonania, to uważa się, że kupujący zrezygnował z roszczenia zawartego w zgłoszeniu gwarancyjnym. Serwis urządzenia: tel serwis@ galmet.com.pl Galmet Sp. z o.o. Sp. K., zastrzega sobie prawo do zmiany specyfikacji lub modeli w celu ulepszenia bez ko - nieczności wcześniejszego informowania. Producent nie będzie ponosił ewentualnych kosztów związanych z wyżej wymienionymi zmianami. 15

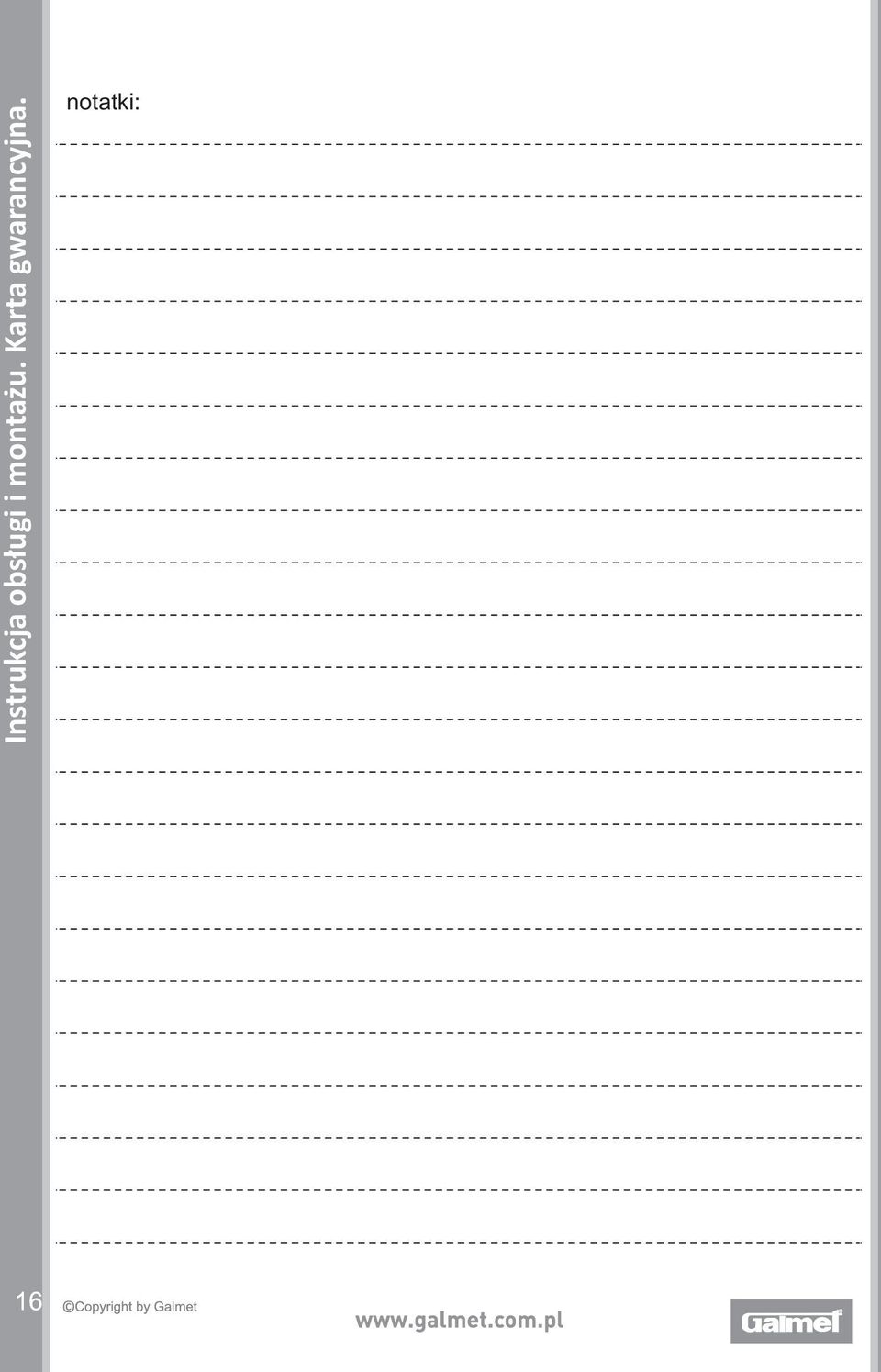

16 notatki: 16

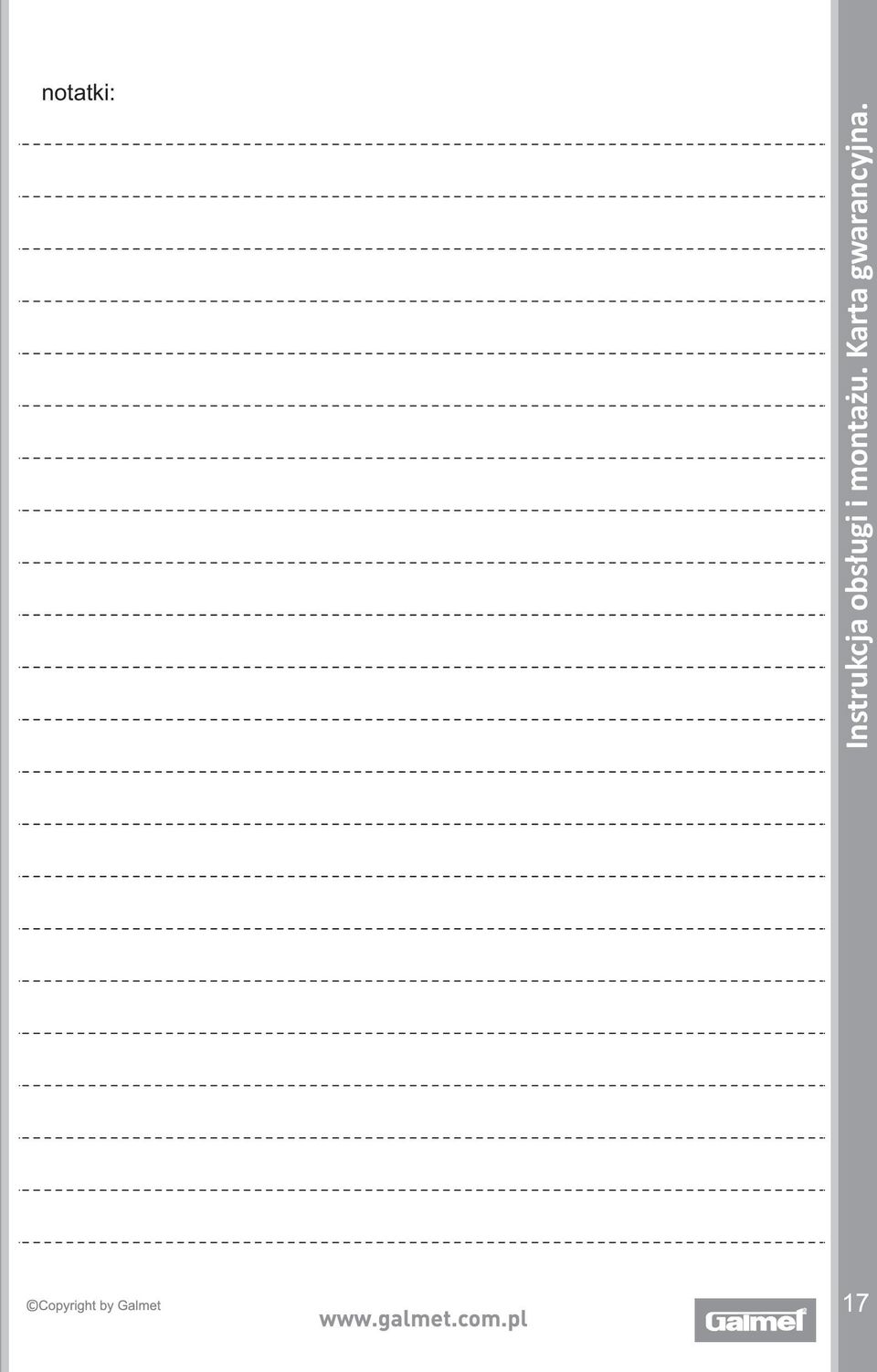

17 notatki: 17

18 notatki: 18

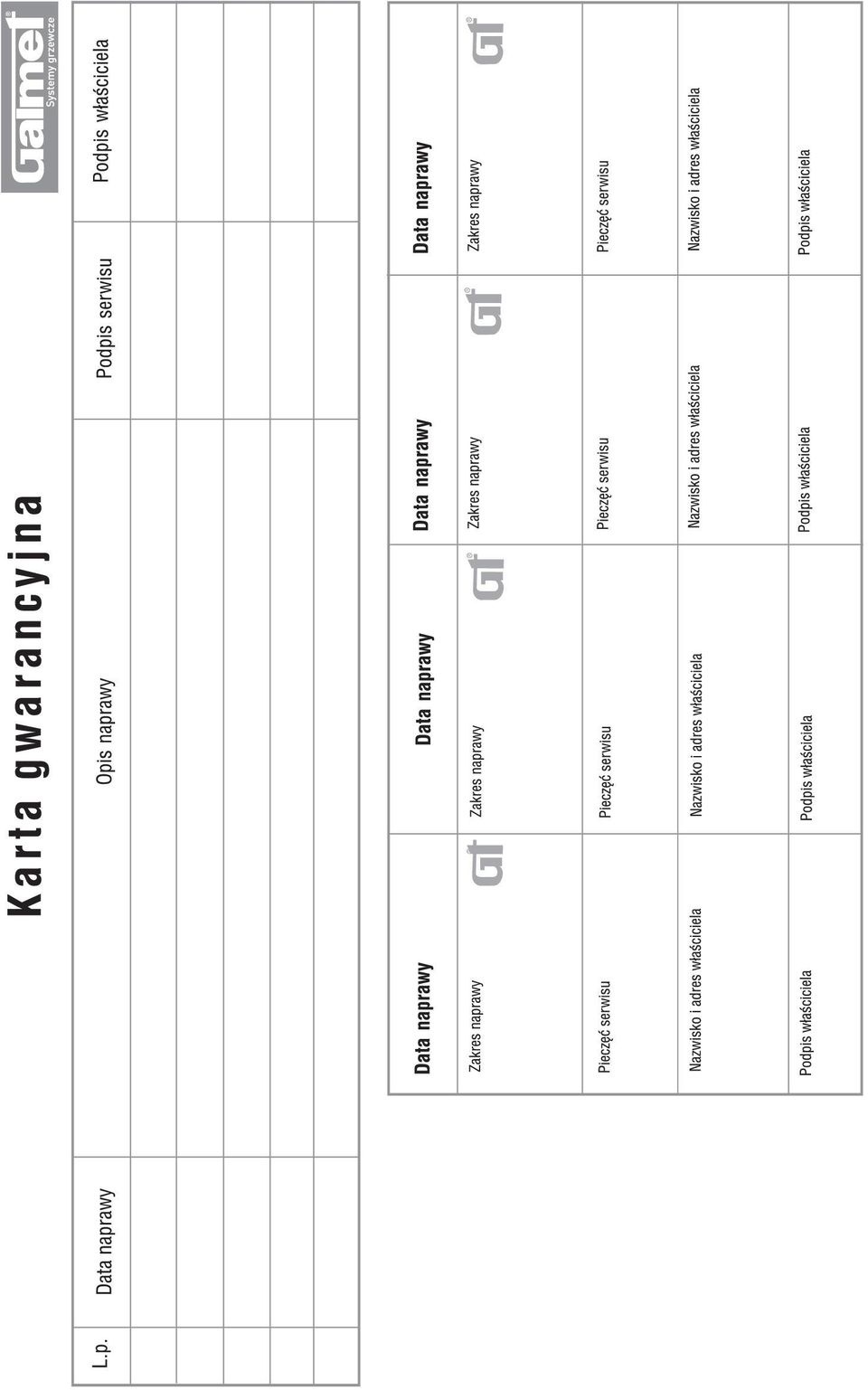

19

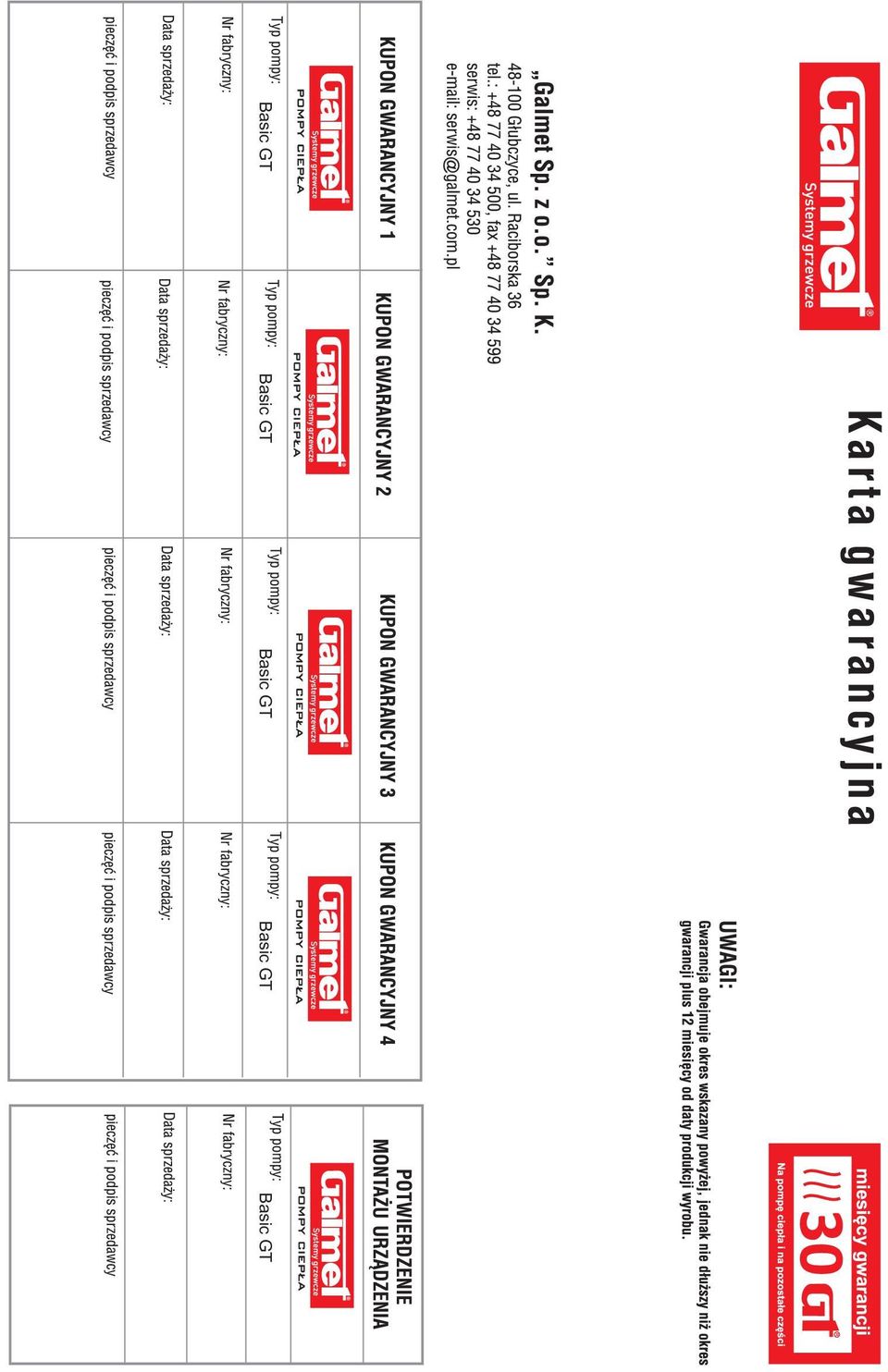

20 20 Basic GT Basic GT Basic GT Basic GT Basic GT
