1 Bloki mikrokanałowe dla HVAC/R

2 W ciągu najbliższych 5 lat bloki mikrokanałowe zastąpią 50% miedzianych bloków stosowanych w instalacjach HVAC/R. Jesteśmy przygotowani by przejąć rolę wiodącego gracza. Giuseppe Visentini Dyrektor Generalny COO, ThermoKey Spa Firma ThermoKey produkuje wymienniki ciepła począwszy od roku Przez ten czas zdobyła wiodącą pozycję, stając się partnerem dla najważniejszych europejskich producentów agregatów wody lodowej. Europejski lider Firma ThermoKey produkuje wymienniki ciepła począwszy od roku Przez ten czas zdobyła wiodącą pozycję, stając się partnerem dla najważniejszych europejskich producentów agregatów wody lodowej.

3 Heat Exchange Solutions ThermoKey TKMicro jest najlepszym rozwiązaniem dla aplikacji HVAC/R 03

4 ThermoKey Heat Exchange Solutions Oczekiwania rynku Wiedza Nasi Klienci muszą nieustannie konkurować w celu zaspokojenia coraz bardziej wyrafinowanych potrzeb rynku. Podstawą jest wiedza z zakresu materiałoznawstwa, termodynamiki, mechaniki, akustyki oraz elektroniki. Nasi Klienci chcą polegać na partnerze, który jest w stanie sprostać nowym wyzwaniom. Innowacyjność Wg Michaela Portera, innowacyjność jest podstawowym warunkiem powodzenia przedsięwzięcia. Na rynku HVAC/R oznacza to producenta wdrażającego nowoczesne procesy, produkty oraz usługi. Najbardziej doceniane na rynku rozwiązania zapewniają ograniczenie generowania zanieczyszczeń w trakcie całego cyklu życia produktu. Wiarygodność Wiarygodne firmy szanują warunki umowy a ich produkty wypełniają deklarowane funkcje w całym okresie użytkowania. Oszczędności Szybki zwrot nakładów na inwestycję jest czynnikiem kluczowym oraz zapewnia zwycięstwo na rynku. Równie ważne jest także ograniczone wykorzystywanie zasobów naturalnych naszej planety. 04

5 Heat Exchange Solutions ThermoKey Odpowiedzi ThermoKey Europejski lider Od roku 2009 ThermoKey inwestuje w technologię mikrokanałową, opracowaną w oparciu o własną wiedzę oraz współpracę z wykwalifikowanym łańcuchem dostawców oraz Klientów otwartych na nowe rozwiązania. Najnowocześniejsza technologia Firma ThermoKey dokonała stosownych inwestycji w celu oferowania rozwiązań, pochodzących pierwotnie z rynku motoryzacyjnego, a dedykowanych obecnie dla aplikacji HVAC/R. W rezultacie powstał wymiennik ciepła o innowacyjnej charakterystyce i obniżonych gabarytach, mogący zrewolucjonizować ofertę dla Klientów.. Trwałe produkty Już tysiące bloków mikrokanałowych TKMicro zostało zainstalowanych i pracują wydajnie. Użyte materiały, rozwiązania techniczne oraz proces produkcyjny zostały tak dobrane aby stanowić najlepsze rozwiązanie na rynku. Trwałość i utrzymanie stałych parametrów w całym okresie użytkowania gwarantują szybki zwrot inwestycji. Ekologia i wydajność Blok mikrokanałowy TKMicro skład się w 100% z materiałów nadających się do przetworzenia. Waga bloków TKMicro jest o 60% mniejsza niż bloków tradycyjnych. Bloki TKMicro potrzebują też znacznie mniej czynnika. Ich geometria znacznie obniża opory po stronie powietrza co skutkuje mniejszym zużyciem energii i poziomem generowanego hałasu. 05

6 ThermoKey Heat Exchange Solutions Zalety BLOKI MIKROKAŁOWE THERMOKEY SĄ ODMIENNE Unikalna konstrukcja optymalizowana dla zastosowań HVAC/R. Unikalna konstrukcja pozwalająca na budowę bloków o długości do 6 metrów. Unikalna konstrukcja pozwalająca na oszczędność energii (45% oszczędności dzięki mniejszym oporom). 100% STOPU ALUMINIUM DLA MAKSYMALIZACJI WARTOŚCI UŻYTKOWEJ Inżynierowie ThermoKey zoptymalizowali projekt detali wykonanych ze stopu aluminium, aby zapewnić równowagę pomiędzy niewielką wagą a parametrami termodynamicznymi i oporami przepływu. Cechy te wyróżniają bloki ThermoKey spośród innych, obecnych na rynku. 06

7 Heat Exchange Solutions ThermoKey TECHNOLOGIA MIKROKANAŁOWA THERMOKEY Stop aluminium o długotrwałej odporności na korozję (ponad 80 dniowy test SWAAT zgodnie z normą ASTM G85-02) zapewnia niezawodność działania Grubość i konfiguracja, unikatowa na rynku, czynią je bardziej odpornymi na wibracje, uderzenia cieczy i czynniki korozji Charakterystyczny kształt kolektora redukuje spadek ciśnienia po stronie czynnika i pozwala używać jednego obiegu. Odpowiedni dla wszystkich rodzajów czynnika (R410A, R134a, R22, R407C, R404A, R290, R507A, R245fa itd.). Niskie spadki ciśnienia bloków mikrokanałowych TKMicro, dostępnych we wszystkich rozmiarach (do 6 metrów) pozwalają sprostać potrzebom producentów wysokowydajnych agregatów wody lodowej. Łatwość czyszczenia i obsługi. W razie potrzeby ThermoKey może dostarczyć zestaw do szybkiej i łatwej naprawy w miejscu instalacji. Maksymalne wymiary: wysokość 1,3 m, długość 6 m 07

8 ThermoKey Heat Exchange Solutions porównanie z blokami o rurkach okrągłych Większa wydajność W porównaniu do najwyższej jakości 4 rzędowego bloku z okrągłymi rurkami, blok mikrokanałowy TKMicro oferuje lepsze parametry pracy. DWIE WERSJE, TA SAMA NIEZAWODNOŚĆ Bloki mikrokanałowe TKMicro zostały zaprojektowane w dwóch wersjach grubości: 32 mm oraz nowej, 25 mm, spełniającej te same, najwyższe standardy. Jednakowa wydajność Pojemność wewnętrzna -80% Waga -60% Zużycie energii -45% Poziom hałasu -12% (db) ZAŁOŻENIA Przekrój (H x L) Przepływ powietrza ΔT 1.200mm x 2.000mm m 3 /h 15 C TKMicro Blok Cu/Al z okrągłą rurką 08

9 Heat Exchange Solutions ThermoKey Większa niezawodność Stałe działanie w czasie, nawet w najbardziej szkodliwym środowisku. Porównanie bloków mikrokanałowych TKMicro z blokami produkowanymi w technologii okrągłych rurek. TKMICRO GWARANTUJE STAŁE DZIAŁANIE W CZASIE Prawidłowy dobór materiałów dostarczanych przez najlepszych producentów, ścisła kontrola w trakcie całego procesu produkcji oraz uwaga poświęcana każdemu, nawet najdrobniejszemu szczegółowi, czyni TKMicro najbardziej wiarygodnymi blokami na rynku. Bloki TKMicro doskonale zaliczyły test SWAAT (wg normy ASTM G85-02) opierając się czynnikom korozyjnym przez ponad 80 dni. Badanie przeprowadzone przez 2 niezależne laboratoria potwierdziły parametry nie gorzsze niż w przypadku tradycyjnych bloków Cu/Al. 100% 80% Wydajność % 60% 40% 20% 0% Liczba dni TEST SWAAT 80 dniowy test ASTM G85-02 (dane certyfikowanego laboratorium). TKMicro Blok Cu/Al z okrągłą rurką 09

10 ThermoKey Heat Exchange Solutions technologia Kolektor Przegrody Dennica Profil krańcowy TECHNOLOGIA MIKROKANAŁOWA THERMOKEY Firma ThermoKey dokonała wyboru spośród materiałów najwyższej jakości aby zapewnić najlepszą funkcjonalność technologii mikrokanałowej TKMicro. Wszystkie części składowe zostały przygotowane we współpracy z najlepszymi dostawcami obecnymi na rynku aby sprostać specyficznym wymaganiom branży HVAC/R. Profil mikrokanałowy Lamela PROFIL MIKROKANALOWY (MPE) Profil mikrokanałowy (MPE) zapewnia najlepsze przewodnictwo ciepła przy minimalnych wymiarach. ThermoKey stosuje dwa typy profili aby lepiej dopasować się do oczekiwań Klienta. Obydwa typy profili mają największą na rynku grubość ścianki (0,5 mm) w celu zapewnienia sztywności oraz odporności na korozję. 2,3mm 25mm TKMicro25: o grubości 25 mm Najlepsze parametry przy najniższej wadze. 2,3mm 32mm TKMicro32: o grubości 32 mm Doskonałe przewodnictwo ciepła przy minimalnych oporach. Dedykowany do aplikacji o wysokim przepływie powietrza. 10

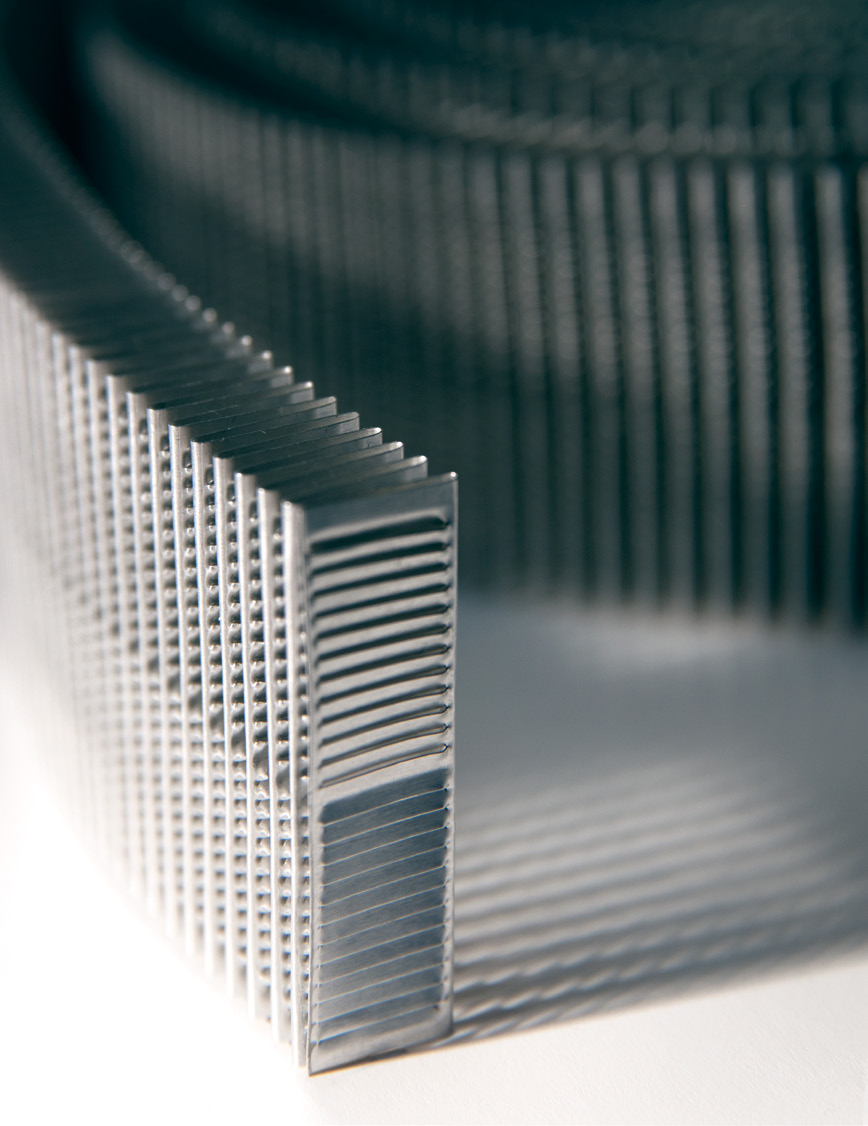

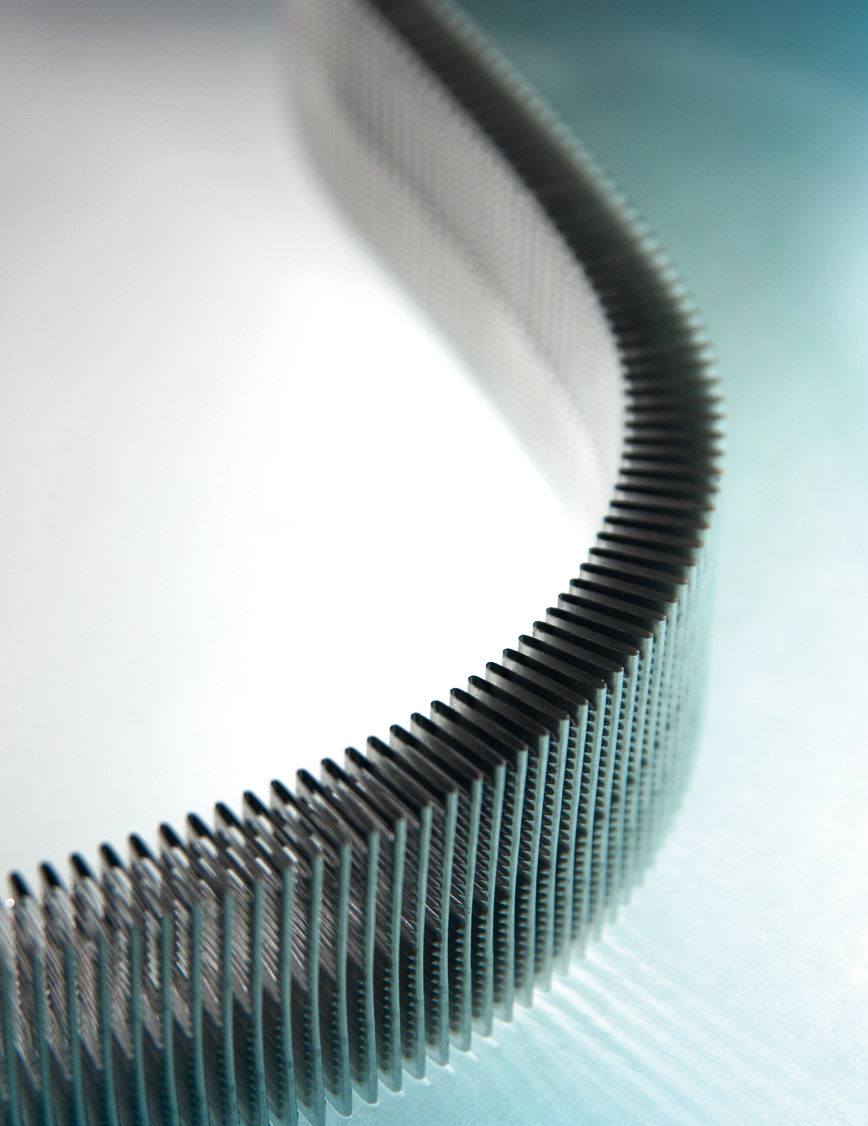

11 Heat Exchange Solutions ThermoKey LAMELA Korzystając z Metody Elementów Skończonych oraz badań w tunelu aerodynamicznym, zoptymalizowaliśmy kąt profilowania lamel, podziałkę oraz liczbę przetłoczeń w celu redukcji oporów po stronie powietrza, przy jednoczesnym zachowaniu maksymalnego przewodnictwa ciepła oddawanego do otoczenia. Produkujemy lamele zarówno do bloków o grubości 32 mm jak i 25 mm. Stosowany proces lutowania zapewnia doskonały i trwały kontakt pomiędzy profilem a lamelami. KOLEKTOR Kolektor typu D Dla najbardziej wymagających Klientów, firma ThermoKey dostarcza bloki z kolektorami typu D o grubości ścianki 3 mm. Kolektor typu D charakteryzuje się zminimalizowanymi oporami i został zaprojektowany stosownie do potrzeb producentów generatorów wody lodowej. Najlepsza dystrybucja czynnika w bloku. Niższe opory. Najlepsza charakterystyka. Na życzenie, jesteśmy w stanie oferować kolektory zaprojektowane z ukierunkowaniem pod certyfikację UL. Kolektor okrągły Kolektor okrągły o grubości ścianki 2,3 mm jest najpopularniejszym rozwiązaniem na rynku, szczególnie zalecanym do współpracy z R410A, z uwagi na doskonałą wytrzymałość. 11

12 ThermoKey Heat Exchange Solutions Wydajna linia produkcyjna Nasza linia produkcyjna została zaprojektowana pod katem budowy bloków w szerokim zakresie wymiarów: długość od 400 mm do 5800 mm, wysokość od 300 mm do 1300 mm. 190 C 20 C MONTAŻ Blok mikrokanałowy jest montowany z profili i taśmy aluminiowej, dostarczanych na szpulach. Maszyna pozwala na montaż bloków o grubości zarówno 32 mm jak i 25 mm. MYCIE WYSOKOTEM- PERATUROWE Pozwala na usunięcie z bloku resztek oleju oraz innych zanieczyszczeń. Przed uwolnieniem do atmosfery, w celu ochrony środowiska, opary oleju ulegają spaleniu po podgrzaniu do temperatury 550 C. 12

13 Heat Exchange Solutions ThermoKey ThermoKey, do produkcji bloków mikrokanałowych, stosuje najnowszej generacji piec do lutowania w kontrolowanej atmosferze (technologia CAB). 350 C 340 C 20 C KONTROLO NAKŁADANIE TOPNIKA LUTOWANIE WSTĘPNE SUSZENIE PODGRZEWANIE (dotyczy tylko profili, które nie są fabrycznie pokryte topnikiem). Zapewnia równomierne pokrycie bloku topnikiem. Strumień sprężonego powietrza usuwa nadmiar topnika. W tym miejscu odbywa się wstępna kontrola oraz nakładanie pasty aluminiowokrzemowej na połączenia profili z kolektorami. Również instalacja przyłączy wg specyfikacji Klienta. W celu odparowania resztek wilgoci oraz aktywowania topnika. Proces odbywa się w dwóch strefach czujników w celu lepszej kontroli procesu. Pierwszy etap podgrzewania w kontrolowanej atmosferze (azot). Sekcja podgrzewania jest izolowana od reszty linii w celu ustabilizowania procesu. W celu podniesienia efektywności, korzysta się z odzysku ciepła oraz azotu z komory lutowania. 13

14 Heat Exchange Solutions ThermoKey W pełni zautomatyzowany piec wyposażony jest w czujniki rozmieszczone w całej kubaturze w celu zagwarantowania najwyższej stabilności procesu lutowania 595 C 240 C WANA ATMOSFERA (AZOT) 20 C LUTOWANIE W tym miejscu przebiega właściwy proces lutowania. Metal ulega nadtopieniu tworząc jednorodne i stabilne spoiny. Piec o długości 6 metrów, posiada trzy strefy kontroli z 9 termoparami (+ 1 rezerwową). Utrzymanie temperatury z dokładnością +/- 2 C. W sposób ciągły kontrolowana jest zawartość tlenu w atmosferze. CHŁODZENIE Pierwszy etap chłodzenia odbywa się w jednorodnej, kontrolowanej atmosferze. Zapobiega tworzeniu się tlenków i wydłuża żywotność produktu. W drugim etapie następuje dochłodzenie wymuszonym obiegiem powietrza. TESTOWANIE Bloki krótsze niż 2,5 metra są testowane w komorze helowej. Dłuższe bloki podlegają testom pod ciśnieniem 50 bar. Kontroli podlega 100% bloków. 14

15 Wiedza ThermoKey praktyczna Know-How ThermoKey Enviroment Ochrona safety środowiska of all the process na każdym etapie The line is provided with a scrubber for the filtering of the hydrofluoric acid. Linia produkcyjna jest wyposażona w płuczki w celu odfiltrowania kwasu fluorowodorowego. 10,000 m2 production site m 2 powierzchni produkcyjnej Totally dedicated to aluminium on an overall settlement of 16,700 m2 Dedykowanej do produkcji bloków aluminiowych, spośród m 2 powierzchni State-of-the-art całkowitej. production process Nowoczesny proces produkcji It can produce a 4 meter core every 7 minutes. 5 years of lab and field testing 5 lat badań Produkcja 4 metrów bieżących bloku na każde 7 minut. Testing performances with different refrigerants, different surface treatments and at different working conditions. Bloki przetestowano dla rozmaitych czynników, powłok zabezpieczających oraz dla wielu warunków pracy.

16 ThermoKey Heat Exchange Solutions Zastosowanie TKMicro w HVAC/R MONTAŻ POZIOMY Wykonanie standardowe. 1,3m MONTAŻ PIONOWY Maksymalna modułowość. 6m APLIKACJE FREE-COOLING Standardowy blok z rurką okrągłą + TKMicro. 1,3m WIELOKROTNY MONTAŻ POZIOMY Maksymalna wydajność przy minimalnej powierzchni zabudowy. 2,6m ODWRÓCONY UKŁAD "M" Dedykowany dla producentów agregatów wody lodowej, używających R134a. 1,3m 16

17 Heat Exchange Solutions ThermoKey Badania i rozwój Firma ThermoKey jest nieustannie zaangażowana w tworzenie nowych rozwiązań. Każdy szczegół jest wnikliwie analizowany pod kątem najlepszych parametrów. Aby zagwarantować najlepszą jakość, nasi inżynierowie analizują projekt w wielu fazach: OBLICZENIA STRUKTURALNE Dzięki analizie FEM jesteśmy w stanie przewidzieć odkształcenia materiału i zapobiegać problemom nim się pojawią. SYMULACJE Bloki mikrokanalowe TKMicro są testowane w specjalnie zbudowanym tunelu aerodynamicznym, który zapewnia przepływ powietrza do m 3 /h. ANALIZY TERMODYNAMICZNE Parametry termodynamiczne są dla Klienta najważniejsze. W celu przedstawienia najbardziej wiarygodnych danych, stosujemy symulację CFD w celu badania rozpływu czynnika wewnątrz bloku, nieustannie weryfikując poprawność danych. 17

18 ThermoKey Heat Exchange Solutions Zdalne Skraplacze Mikrokanałowe Dzięki usystematyzowanej wiedzy praktycznej w zakresie wymienników ciepła, firma ThermoKey jest w stanie zmaksymalizować konkurencyjność technologii mikrokanałowej, oferując rodzinę zdalnych skraplaczy. 30% więcej wydajności z tej samej powierzchni zabudowy w stosunku do technologii tradycyjnej. Modułowa konstrukcja, od 1 do 8 wentylatorów. Obniżona waga i wymiary. SKRAPLACZE W UKŁADZIE PŁASKIM Dostępne rozwiązania wydajność od 10 kw do 480 kw (*) Wentylatory średnica Ø 300, 400, 450, 500, 630, 800, 900 mm silniki AC lub EC SKRAPLACZE W UKŁADZIE V Dostępne rozwiązania wydajność od 90 kw do 870 kw (*) Wentylatory średnica Ø 800, 900 mm silniki AC lub EC 18 (*) Warunki standardowe R404A, temperatura skraplania: 40 C, dochłodzenie: 3 K, przegrzanie: 25 K, temperatura otoczenia: 25 C

19 Heat Exchange Solutions ThermoKey AKCESORIA DO ZDALNYCH SKRAPLACZY MIKROKANAŁOWYCH AKCESORIA SPECJALNE DLA WENTYLATORÓW EC Okablowanie + wyłącznik główny W[I] Regulator z odcięciem fazy 1f i 3f "R" Regulator z odcięciem fazy 1f i 3f w wykonaniu specjalnym "P" Wyłącznik serwisowy 3- i 6-biegunowy "I" Powłoka zabezpieczająca bloku i obudowy Regulator EC "J" Okablowanie + wyłącznik główny W[E.I] Wyłącznik główny + regulator "EC NANO" W[En.I] Wyłącznik główny + regulator "EC BASIC" W[Eb.I] Wyłącznik główny + regulator "EC PLUS" W[Ep.I] Wyłącznik główny + regulator "EC MANAGER" W[Em] Program doborowy Cardano Pozwala znaleźć najlepszy skraplacz zdalny z blokiem mikrokanałowym (od 10 kw do 870 kw). Program jest nieustannie aktualizowany. Jest opracowany i stanowi wyłączną własność ThermoKey. Bazuje na obliczeniach termodynamicznych i doświadczeniu ThermoKey w projektowaniu bloków mikrokanałowych. TKCARDANO POZWALA NA DOBÓR URZĄDZENIA NA PODSTAWIE PARAMETRÓW APLIKACJI: dla najpopularniejszych czynników chłodniczych; dla zmiennych wartości temperatury skraplania oraz wartości dochłodzenia i przegrzania; dla zmiennej wysokości n.p.m. oraz temperatury i wilgotności względnej otoczenia; uwzględniając szeroką ofertę akcesoriów. 19

20 ThermoKey Heat Exchange Solutions Direction Acrobatik.it Photography Cover: Matteo Lavazza Seranto 3 Cover, p : Emiliano Lucchetta - Acrobatik TKM0515PL 20
