1 ß Narzędzia miernicze, traserskie, przyrządy kontrolne Płytki wzorcowe najwyższa precyzja Równoległe płytki wzorcowe DIN EN ISO 650 dostarczane są w następujących klasach kalibracji / tolerancji: 1 Klasa kalibracji -K- do zestawów wzorców pierwotnych oraz zestawów kontrolnych w celu określenia wielkości płytek wzorcowych niższych klas tolerancji jak i do sprawdzianów, oraz do regulowania aparatów mierniczych 2 Klasa tolerancji -0- do zestawów wzorców pierwotnych lub zestawów przymiarów porównawczych w celu sprawdzenia zestawów kontrolnych Klasa tolerancji -1- do zestawów kontrolnych i przymiarów roboczych, którym stawiane są szczególnie wysokie wymagania (dział kontroli) Dobór najmniejszej skali w zestawie jest uzależniony od jego zastosowania Jeżeli np zestaw ma służyć do kontroli sprawdzianów, to polecamy wybór zestawu, który daje możliwość pomiaru rzędu tysięcznych milimetra Proszę skorzystać z naszego serwisu płytek wzorcowych W jak najkrótszym czasie sprawdzimy Państwa zestawy płytek wzorcowych Po sprawdzeniu otrzymacie Państwo protokół kontrolny z wstępną kalkulacją kosztów przewidzianych do wymiany płytek wzorcowych 4 Klasa tolerancji -2- dla przymiarów roboczych Dopuszczalne błędy i tolerancje odpowiadają normom DIN EN ISO 650 Temperatura odniesienia, przy której płytki wzorcowe pokazują dokładny pomiar w ramach dopuszczalnych granic, wynosi 20 C /68 F Płytki wzorcowe pokryte węglikami spiekanymi dostarczamy przeważnie w klasach tolerancji 0, 1 i Zestawy metrycznych równoległych płytek wzorcowych ß W kasecie ze stałym uchwytem płytki wzorcowej Stal specjalna: poddana specjalne obróbce cieplnej Spiek pełnowęglikowy: Spiek węglikowy nadaje dużą twardość (1500 Vickers) i dużą wytrzymałość na ścieranie, zapewnia tym samym długą żywotność oraz gwarancję dokładności pomiaru Ponad 100 razy bardziej odporne na zużycie w porównaniu z przymiarami stalowymi Dzięki strukturze cząsteczkowej uzyskuje się najwyższą jakość powierzchni a dzięki temu znakomitą przyczepność Wszystkie zestawy dostarczane są z fabrycznym świadectwem kalibracji, które zawiera odniesienie do wzorców DKD oraz dane odnośnie niedokładności pomiaru Wszystkie płytki wzorcowe są opisane numerem identyfikacyjnym Do bezpośrednich pomiarów oraz do regulacji czujników, sprawdzianów, przyrządów pomiarowych oraz obrabiarek Płytki wzorcowe ze stali specjalnej, klasa kalibracji - K-, pokryte spiekiem węglikowym w innych klasach tolerancji oraz zestawach, komplety uzupełniające metrycznych równoległych płytek wzorcowych jak taże protokoły DKD dostępne na zamówienie 2001 Klasa tolerancji Klasa tolerancji Klasa tolerancji 2 Zestawienie kompletów : Wzorce pojedyncze Stopniowanie miar Zestaw Ilość co 2 części 1, ,01-1,09 9 0,01 1,1-1,9 9 0, ,0 10, 20, 0, części 1, ,01-1, ,01 1, - 1,9 7 0, , ,0 87 części 1,001-1, ,001 1,01-1, ,01 0,5-9,5 19 0, ,0 10 części 1, ,01-1, ,01 0,5-24,5 49 0, , Klasa tolerancji 0 Klasa tolerancji 1 Klasa tolerancji 2 zawartość jakość zestawu 2 części Stal specjalna ( ) ( ) części Stal specjalna ( ) ( ) części Stal specjalna ( ) ( ) części Stal specjalna ( ) ( ) części Spiek pełnowęglikowy ( ) 201 ( ) 201 ( ) części Spiek pełnowęglikowy ( ) 202 ( ) 202 ( ) części Spiek pełnowęglikowy ( ) 20 ( ) 20 ( ) 20 Zamówienia Hotline - Fax: wwwhhwpl 21

2 Płytki wzorcowe Zestawy metrycznych równoległych płytek wzorcowych Starannie dobrana, wysokogatunkowa, stopowa stal specjalna, sezonowana, hartowana oraz ręcznie docierana Klasa tolerancji równoległych płytek wzorcowych jest zgodna z wymogami DIN EN ISO 650 W kasecie ze stałym uchwytem płytki wzorcowej Dostawa z fabrycznym świadectwem kalibracji 2004 Klasa tolerancji Klasa tolerancji Klasa tolerancji 2 Klasa tolerancji 0 Klasa tolerancji 1 Klasa tolerancji 2 zawartość zestawu części ( ) części części części Zestawienie kompletów : Wzorce pojedyncze Stopniowanie miar Zestaw Ilość co 2 części 1, ,01-1,09 9 0,01 1,1-1,9 9 0, ,0 10, 20, 0, części 1, ,01-1, ,01 1, - 1,9 7 0, , ,0 87 części 1,001-1, ,001 1,01-1, ,01 0,5-9,5 19 0, ,0 10 części1, ,01-1, ,01 0,5-24,5 49 0, , Zestawy ceramicznych równoległych płytek wzorcowych Nadzwyczaj wysoka odporność na ścieranie, znakomita przyczepność i stabilność, odporność na korozję, gwarantowana twardość minimalna 1400 HV, współczynnik rozszerzalności cieplnej podobnie jak stal, ze świadectwem kalibracji, w drewnianej kasecie którym stawiane są szczególnie wysokie wymagania (dział kontroli) Zestawy w innych klasach tolerancji dostępne na zamówienie 2007 Klasa tolerancji 0 Do kalibrowania równoległych płytek wzorcowych niższej klasy tolerancji i do regulacji bardzo precyzyjnych urządzeń pomiarowych 2008 Klasa tolerancji 1 Do zestawów kontrolnych i przymiarów roboczych, Klasa tolerancji 0 Klasa tolerancji 1 zawartość zestawu części ( ) 101 ( ) części ( ) 102 ( ) części ( ) 105 ( ) części ( ) 104 ( ) 104 Zestawienie kompletów : Wzorce pojedyncze Stopniowanie miar Zestaw Ilość co 2 części 1, ,01-1,09 9 0,01 1,1-1,9 9 0, ,0 10, 20, 0, części 1, ,01-1, ,01 1,2-1,9 8 0, , ,0 87 części 1,001-1, ,001 1,01-1, ,01 0,5-9,5 19 0, ,0 10 części 1, ,01-1, ,01 0,5-24,5 49 0, , Zestawy płytek wzorcowych chronionych spiekiem węglikowym Po dwie sztuki w wielkościach 1 i 2, w drewnianej kasecie Klasa tolerancji 0 z certyfikatem kontroli! Ochronne płytki wzorcowe powlekane węglikiem spiekanym przedłużają żywotność płytek wzorcowych, kiedy używane są jako bloki końcowe w kombinacjach wzorców Zużycie następujące w wyniku stykania się z elementem do przeznaczonym do obróbki lub z przyrządami pomiarowymi do porównywania wymiarów ogranicza się tylko do powierzchni mierniczych ochronnych płytek wzorcowych klasa tolerancji liczba pomiarów wymiary bloków x 1 / 2 x 2 ( ) x 1 / 2 x 2 ( ) wwwhhwpl Zamówienia Hotline - Fax:

3 ß Metryczne pojedyncze płytki wzorcowe Narzędzia miernicze, traserskie, przyrządy kontrolne Wymiary przekrojów: Zakresy wymiarów nominalnych poniżej 0, = 20 x 9, do 10,1 = 0 x 9, ponad 10,1 = 5 x 9 Do uzupełniania i zastępowania uszkodzonych lub zużytych blokowych płytek wzorcowych Długość bloków od 125 w kasecie Metryczne płytki wzorcowe pojedyncze klasa kalibracji / tolerancji DIN EN ISO 650 K i 0 ze stali, K, 0 i 2 z węglika spiekanego oraz protokoły DKD dostępne na zamówienie 2027 Stal specjalna, klasa tolerancji Stal specjalna, klasa tolerancji 2 Klasa tolerancji 1 Klasa tolerancji 2 Klasa tolerancji 1/HM długość bloku 0, ( ) 601 1, ( ) 602 1, ( ) 60 1, ( ) 604 1,00 ( ) ( ) 605 1,004 ( ) ( ) 606 1, ( ) 607 1, ( ) 608 1, ( ) 609 1, ( ) 610 1, ( ) 611 1, ( ) 612 1, ( ) 61 1, ( ) 614 1, ( ) 615 1, ( ) 616 1, ( ) 617 1, ( ) 618 1, ( ) 619 1, ( ) 620 1, ( ) 621 1, ( ) 222 1,12 22 ( ) 22 1,1 224 ( ) 224 1, ( ) 225 1, ( ) 226 1, ( ) 227 1, ( ) 228 1, ( ) 229 1,19 20 ( ) 20 1,2 21 ( ) 21 ( ) 61 1,21 22 ( ) 22 1,22 2 ( ) 2 1,2 24 ( ) 24 1,24 25 ( ) 25 1,25 26 ( ) 26 1,26 27 ( ) 27 1,27 28 ( ) 28 1,28 29 ( ) 29 1, ( ) 240 1, 241 ( ) 241 ( ) 641 1,1 ( ) 242 ( ) 242 1,2 ( ) 24 ( ) 24 1, ( ) 244 ( ) 244 1,4 245 ( ) 245 1,5 246 ( ) 246 1,6 247 ( ) 247 1,7 ( ) 248 ( ) 248 1,8 ( ) 249 ( ) 249 1,9 250 ( ) 250 1,4 251 ( ) 251 ( ) 651 1,41 ( ) 252 ( ) 252 1,42 ( ) 25 ( ) 25 1,4 254 ( ) 254 1, ( ) 255 1, ( ) 256 1, ( ) 257 1, ( ) 258 1, ( ) 259 1, ( ) Spiek węglikowy, klasa tolerancji Klasa tolerancji 1 Klasa tolerancji 2 Klasa tolerancji 1/HM długość bloku 1, ( ) 661 1, ( ) 662 1, ( ) 66 1, ( ) 664 1, ( ) ( ) 666 2, ( ) ( ) 668, ( ) ( ) 670 4, ( ) ( ) 672 5, ( ) ( ) 674 6, ( ) ( ) 676 7, ( ) ( ) 678 8, ( ) ( ) 680 9, ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 26 ( ) ( ) 27 ( ) ( ) 29 ( ) ( ) 1 ( ) ( ) 2 ( ) ( ) ( ) 800 ( ) 4 ( ) ( ) 5 ( ) ( ) 6 ( ) 6 Zamówienia Hotline - Fax: wwwhhwpl 2

4 Sprawdziany kątowe Kulki pomiarowe Płytki wzorcowe Przeciwsprawdziany Dodatkowy zestaw płytek wzorcowych 205 Zestaw precyzyjnych sprawdzianów kątowych 12 części, składa się ze sprawdzianów o następujących kątach: 0,25 (15 ), 0,5 (0 ), 1, 2,, 4, 5, 10, 15, 20, 25, 0 Dostarczana w etui Do szybkiego obliczania kąta Stal, hartowana i szlifowana 205 Zawartość zestawu części Po 2 sztuki na wymiar nominalny, w etui Hartowana stal specjalna Precyzyjny kulowy zestaw pomiarowy 206 zawartość zestawu zakres pomiarowy stopniowanie granica błędu 206 µm 50 części Zestawy równoległych metrycznych płytek wzorcowych (do suwmiarek) Zestaw kalibracyjny do suwmiarek Klasa tolerancji 1 Odpowiednio dobrana, bardzo odporna na ścieranie stal specjalna, gwarantująca maksymalnie dużą odporność na zużycie oraz maksymalnie długotrwałą dokładność uzyskiwanego szczególną metoda pomiaru Wysoki stopień twardości powierzchni mierniczej 820 HV 1 Współczynnik rozszerzalności: 11,5 x 10-6 K-1 Dostarczany bez suwmiarki i bez świadectwa kalibracji Koszty kalibracji patrz nr kat 0105 (pojedyncze płytki wzorcowe) Do kalibrowania suwmiarek zgodnie z VDI/VDE/ DGQ 2618, strona 8 Inne wielkości do suwmiarek lub stopniowania miar dostępna na zamówienie Załączone w zestawach wymiary dostarczane są również oddzielnie Przeciwsprawdziany patrz nr kat zawartość wymiary nominalne do zakresu pomiarowego 2040 zestawu części 0 / 41, / 11, części 0 / 41, / 11,4 / 24,5 / 281, ( ) części 0 / 41, / 11,4 / 24,5 / 281,2 / 481,1 / 550 / ( ) Zestawy równoległych metrycznych płytek wzorcowych (do mikrometrów) Zestaw kalibracyjny do mikrometrów kabłąkowych Klasa tolerancji 1 Odpowiednio dobrana, bardzo odporna na ścieranie stal specjalna, gwarantująca maksymalnie dużą odporność na zużycie oraz maksymalnie długotrwałą dokładność uzyskiwanego szczególną metoda pomiaru Wysoki stopień twardości powierzchni mierniczej 820 HV 1 Współczynnik rozszerzalności: 11,5 x 10-6 K-1 Dostarczany bez mikrometru kabłąkowego i bez świadectwa kalibracji Koszty kalibracji patrz nr kat 0105 (pojedyncze płytki wzorcowe) Do kalibrowania mikrometrów kabłąkowych według norm VDI/VDE/DGQ 2618, arkusz zawartość wymiary nominalne do zakresu pomiarowego 2050 zestawu 5 części 5,1 / 10, / 15 / 20,2 / ( ) części 2,5 / 5,1 / 7,7 / 10, / 12,9 / 15 / 17,6 / 20,2 / 22,8 / ( ) części 25 / 27,5 / 0,1 / 2,7 / 5, / 7,9 / 40 / 42,6 / 45,2 / 47,8 / ( ) części 50 / 52,5 / 55,1 / 57,7 / 60, / 62,9 / 65 / 67,6 / 70,2 / 72,8 / ( ) części 75 / 77,5 / 80,1 / 82,7 / 85, / 87,9 / 90 / 92,6 / 95,2 / 97,8 / ( ) części 5,1 / 10, / 15 / 20,2 / 25 / 50 / 75 / ( ) wwwhhwpl Zamówienia Hotline - Fax:

5 ß 2055 Narzędzia miernicze, traserskie, przyrządy kontrolne Urządzenie do pomiaru obciążenia pomiarowego do mikrometrów kabłąkowych Skład zestawu: Siłomierz puszkowy do mikrometrów kabłąkowych od zakresu pomiarowego 0-25, nakręcane przedłużki (25 / 50 / 75 ) do mikrometrów kabłąkowych do zakresu pomiarowego 100 Dostarczana w etui Do prostego kontrolowania obciążenia pomiarowego pomiędzy powierzchniami pomiarowymi (do 8 ) mikrometrów kabłąkowych Zgodnie z DIN 86 część 1 obciążenie pomiarowe musi się mieścić między 5 a 10 N kalibracja na zamówienie Przeciwsprawdzian DBGM Hartowane, szlifowane i polerowane Ø Dokładność wykonania: na zewnątrz i wewnątrz +/- 0,001 Dostarczane bez świadectwa kalibracji ( ) 101 Do kontroli suwmiarek ze wskaźnikami (wyświetlacz cyfrowy lub wskaźnik zegarowy) Kontrola dokładności wymiarowej suwmiarki może mieć miejsce albo na końcówkach albo na szczękach mierniczych W razie stwierdzenia odchyleń od normy można na nowo ustawić punkt zerowy poprzez korektę wskaźnika 2060 zewn Ø wewn Ø wysokość Komplet do konserwacji płytek wzorcowych Zawartość: 1 lniana ściereczka, 1 ściereczka skórzana, 1 tubka oleju antykorozyjnego (50 ccm), 1 kamień do ostrzenia do usuwania nawet najmniejszych nierówności (kształtowanie ostrza) na powierzchniach mierniczych oraz na brzegach płytek wzorco-wych bez zmiany istniejącego wymiaru, 1 pędzelek cienki, 1 pędzelek gruby, 1 instrukcja właściwego zastosowania tych środków do pielęgnacji Dodatkowy zestaw płytek wzorcowych Skład zestawu: x regulowane uchwyty płytek wzorcowych wlk 0-50 / / 0-200, 1 x podstawa uchwytu płytek wzorcowych, 1 x liniał krawędziowy, 1 para szczęk mierniczych, płaskie 100, pary szczęk mierniczych z nasadką cylindryczną, 2 / 5 / 10, 1 para szczęk mierniczych, 60, 1 x ostrze traserskie, 1 x ostrze centrujące Dostawa w masywnej kasecie drewnianej Za pomocą zestawu dodatkowego płytek wzorcowych można dostroić urządzenia kontrolne i wysoce precyzyjne sprawdziany Płytki wzorcowe są dodatkowo chronione i zachowują swoją dokładność 2068 Zawartość zestawu części ( ) 101 Zamówienia Hotline - Fax: wwwhhwpl 25

6 Płytki szklane płaskie 2097 Płytki szklane płaskie Ze szkła specjalnego Maks odchylenie w płaszczyźnie 0,125 µm Do sprawdzania płaszczyzn płytek wzorcowych, końcówek mierniczych, sprawdzianów, mikrometrów oraz wszelkich zacieranych i polerowanych powierzchni obrabianych elementów Prążki interferencyjne pokazują odchylenia na sprawdzanym elemencie Do obserwacji potrzebne jest światło białe lub monochromatyczne Dostarczana w etui drewnianym ( Grubość 15 Produkt szwajcarski Dostawa w etui drewnianym wraz z deklaracją zgodności średnica ( ) ( Skrzynka świetlna ze światłem monochromatycznym W połączeniu z płytkami szklanymi lub płasko równoległymi płytkami szklanymi służą do świetlnie interferencyjnej kontroli nierówności i równoległości mierzonych powierzchni Źródło światła jest monochromatyczne (jednobarwne), dzięki czemu linie interferencji światła widzialne są jako jednoznaczne do określenia zjawiska jasne i ciemne o dużym kontraście Skrzynka świetlna może być używana jako oświetlenie tła przy badaniu szczelin świetlnych, np z liniałami krawędziowymi Dostępna na zamówienie Prosimy o kontakt z nami! Sprawdziany płaskie DIN 2246 i 2247 (sprawdziany do otworów) Kute cylindryczne powierzchnie miernicze są hartowane, odprężane, szlifowane i docierane Powyżej 100 osobno jako sprawdzian płaski przechodni i nieprzechodni Do sprawdzania wymiarów otworów oraz ustalenia błędów kształtu, szczególnie stopnia nieokrągłości Prosimy kierować do nas ewentualne zapytania! 26 wwwhhwpl Zamówienia Hotline - Fax:

7 ß Narzędzia miernicze, traserskie, przyrządy kontrolne Układ pasowań i sprawdzianów ISO Układ pasowań ISO Podstawą konstruowania opartego na zmienności części w przemyśle stanowi układ pasowań W Niemczech stosowano od roku 192 system DIN-, od 198 system ISAa od 1962 stosuje się układ pasowań ISO- We wszystkich tych systemach występują takie podstawowe pojęcia jak: Wymiar nominalny, wymiar rzeczywisty, tolerancja wykonania, odchyłka wymiaru itd, które mają swój zapis w DIN 7162 Znajdująca się obok rycina A pokazuje odniesienie podstawowych pojęć do linii zerowej (1) Położenie pól tolerancji w stosunku do linii zerowej opatrzone jest znakiem plus lub minus Zasadniczo rozróżnia się dwa rodzaje układów pasowań: otwór stały (2) oraz wałek podstawowy () Różne pasowania czy gniazda uzyskuje się dzięki zróżnicowanemu położeniu w stosunku do siebie pól tolerancji W układzie otworu stałego (2) niezależnie od oczekiwanego osadzenia, wszystkie otwory stałe wykonywane są w wymiarze nominalnym najmniejszym, tak że w każdym przypadku na wałkach musza być uwzględniane wymagane odchyłki wymiaru (rycina B) W układzie wałka podstawowego () przewidziane są natomiast różne odchyłki wymiaru w otworach, podczas gdy wałki mają wymiar nominalny maksymalny (rycina C) Aby zdefiniować charakter pasowania, podaje się wielkość luzu względnie nadwyżki wymiarowej, jaka istnieje lub powinna być zachowana pomiędzy wałkiem a otworem (ryciny D i E) W układzie pasowań możliwy jest dowolny dobór wałków i otworów Aby osiągnąć ekonomiczne ujednolicenie przy wyborze pasowań poleca się tabelę pasowań DIN 7157, która może być stosowana w najczęściej występujących przypadkach Ograniczenie się do nielicznych pasowań prowadzi w konsekwencji do tego, że osprawdzianowanie i park narzędziowy poszczególnych zakładów utrzymują się w rozsądnych granicach (4) = pasowanie luźne, (5) = pasowanie mieszane, (6) = pasowanie wtłaczane System sprawdzianów ISO Do układu pasowań należy system sprawdzianów ISO, który ma zapewnić zachowanie tolerancji Kontrola obrabianych elementów może się odbywać przy pomocy aparatów pomiarowych ze wskaźnikami lub za pomocą sprawdzianów stałych Rozróżnia się: Sprawdziany robocze, występujące jako sprawdziany graniczne oraz przeciwsprawdziany kontrolujące sprawdziany robocze pod względem dokładności pomiaru W stosunku do sprawdzianów roboczych i przeciwsprawdzianów obowiązują tolerancje producenta a do sprawdzianów roboczych dodatkowo granice zużycia Sprawdziany stałe powinny w miarę możliwości odpowiadać zasadzie Taylor a Zgodnie z tą zasadą strona przechodnia sprawdzianu granicznego powinna sprawdzać geometryczną formę jako całość, natomiast strona nieprzechodnia poszczególne elementy tej formy W odniesieniu do formy cylindrycznej oznacza to, że sprawdzian przechodni powinien sprawdzać cały cylinder, a sprawdzian nieprzechodni poszczególne średnice Zamówienia Hotline - Fax: wwwhhwpl 27

8 Sprawdziany trzpieniowe graniczne Sprawdziany stożkowe 2100 Sprawdziany trzpieniowe graniczne DIN 2245 (sprawdziany otworów) Hartowane, odprężane, szlifowane i polerowane Przechodni i nieprzechodni sprawdzian trzpieniowy pełno cylindryczny Pole tolerancji: H7 Do Ø nominalnej 70 na jednym uchwycie, od Ø nominalnej 75 dwuczęściowe Do przechodniej i nieprzechodniej kontroli otworów Stal sprawdzianowa, hartowana wymiaru 2100 nominalnego Ø , , , , Pozostałe wymiary, pola tolerancji zgodnie z DIN 7164, jakość (chromowane pokryte spiekiem węglikowym lub powłoką z azotku tytanu) oraz wersje (sprawdziany trzpieniowe graniczne o wydłużonym elemencie pomiarowym lub uchwycie, z otworami wentylacyjnymi lub rowkiem powietrznym, z rowkiem do prowadnicy pilotującej lub jako sprawdzian odbiorczy) są dostarczane na zamówienie wymiaru 2100 nominalnego Ø wymiaru 2100 nominalnego Ø wymiaru 2100 nominalnego Ø Sprawdziany stożkowe (stożek Morse'a) DIN 229 Najwyższa precyzja, bez polerowania Do sprawdzania stożków wewnętrznych i zewnętrznych trzpienie tuleje stożki Morse`a Sprawdziany stożkowe (stożki niehamowane) Najwyższa precyzja Do sprawdzania stożków wewnętrznych i zewnętrznych Sprawdziany płaskie stożkowe ze stożkiem niesamohamownym są dostępne na zamówienie trzpienie DIN 2079 tuleje DIN 2080 stożki niesamohamowne ( ) 101 ( ) ( ) 102 ( ) ( ) 10 ( ) wwwhhwpl Zamówienia Hotline - Fax:

9 ß 2201 Narzędzia miernicze, traserskie, przyrządy kontrolne Sprawdziany szczękowe graniczne DIN 220 (sprawdziany do wałków) Przyrząd dwustronny, powierzchnie pomiarowe hartowane, odprężane, szlifowane i polerowane Pole tolerancji: h 6 Do kontroli wałków dla różnych pasowań Do z domieszką stali sprawdzianowej, powyżej kucie matrycowe Inne wymiary i pola tolerancji wg DIN 716, jednostronne sprawdziany szczękowe graniczne do 214 w wersji kutej, powyżej 214 z blachy stalowej oraz sprawdziany z powierzchniami pomiarowymi chromowanymi lub powlekanymi węglikiem spiekanym dostępne na zamówienie 2201 wymiaru 2201 nominalnego Ø () () 11 5 () () () () ( ) ( ) ( ) ( ) 125 wymiaru 2201 nominalnego Ø 16 ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 18 0 ( ) 19 wymiaru 2201 nominalnego Ø 2 ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 161 wymiaru 2201 nominalnego Ø 70 ( ) ( ) ( ) ( ) ( ) ( ) ( ) Sprawdziany szczękowe graniczne Obustronnie regulowane, 4 regulowane trzpienie miernicze, duże zakresy pomiaru Trzpień mierniczy ze stali sprawdzianowej, hartowany, szlifowany i dokładnie docierany Bezproblemowe ustawianie przy zastosowaniu płytek wzorcowych nr kat zakres pomiarowy ( ) ( ) ( ) ( ) ( ) ( ) Powierzchnie pomiarowe powlekane węglikiem spiekanym Odchylenia płaskości i równoległości zgodnie z DIN 86 Bębenek skali i tulejka skali bezodblaskowe chromowane matowo Blokada wrzeciona Kowadełko na łożysku sprężynowym Powtarzalne obciążenie pomiarowe Odchylenie kowadełka przy pomocy dźwigni chwytu mocującego Ø 8 dla czujników precyzyjnych i zegarowych oraz elektronicznych macek pomiaru długości Dostawa w etui, bez czujnika Czujnikowe sprawdziany szczękowe Szczególnie do racjonalnych pomiarów porównawczych elementów seryjnych Bezproblemowe ustawianie przy zastosowaniu płytek wzorcowych nr kat Czujniki precyzyjne patrz nr kat zakres pomiarowy powierzchni pomiarowej Ø odcinek pomiarowy 240 ruchomego kowadełka ( ) ( ) ( ) 20 Zamówienia Hotline - Fax: wwwhhwpl 29

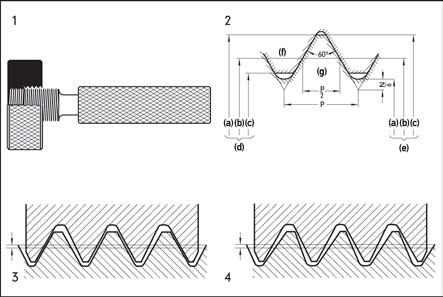

10 Sprawdziany trzpieniowe graniczne do gwintów drobnozwojowych Sprawdziany pierścieniowe przechodnie do gwintów Sprawdziany gwintowe graniczne Do bezbłędnego sprawdzenia wymiennych gwintów służą gwintowe sprawdziany graniczne zgodne z DIN 2279 Działają one jak sprawdziany pasowania obrotowego sprawdzają stronę przechodnią i nieprzechodnią Zgodnie z zasadą Taylor a sprawdzanie strony przechodniej powinno obejmować całość gwintu, podczas, gdy sprawdzanie strony nieprzechodniej powinno obejmować poszczególne elementy mające wpływ na zachowania granic strony nieprzechodniej Elementami takimi są: 1 średnica zewnętrzna (a), 2 średnica podziałowa gwintu (b), średnica rdzenia gwintu (c), 4 profil, nadany przez kąt boku zarysu gwintu i zaokrąglenia, 5 skok z podaniem kierunku skoku (w prawo lub lewo) (d) = Ø gwintu nakrętki, (e) = Ø gwintu bolca, (f) = nakrętka, (g) = bolec Sprawdzanie gwintów wewnętrznych Do badania gwintów wewnętrznych stosuje się graniczne sprawdziany trzpieniowe, których strony przechodnie sprawdzają ogólną sprawność gwintu z wymiarami granicy strony przechodniej Tolerancja producenta sprawdzianu trzpieniowego do gwintów wykazuje wystarczającą wielkość dopuszczalnego zużycia 5 elementów określających gwint jest w następujący sposób sprawdzanych pod kątem strony nieprzechodniej: 1) W średnicy zewnętrznej sprawdzanie strony nieprzechodniej jest zbyteczne, ponieważ nie może być ona większa niż teoretyczny wierzchołek profilu gwintu a naturalne zużycie narzędzi do nacinania gwintów sprawia, że w tym miejscu zawsze powstaje pewne zaokrąglenie profilu 2) Średnica podziałowa gwintu sprawdzana jest stroną nieprzechodnią granicznego sprawdzianu trzpieniowego do gwintów pod kątem nieprzechodniości ) Średnica rdzenia gwintu sprawdzana jest granicznym sprawdzianem trzpieniowym 4) i 5) Profil, tzn kąt boku zarysu gwintu oraz skok kontrolowany jest przy sprawdzaniu 2) Sprawdzanie gwintów zewnętrznych Ogólna sprawność gwintu zewnętrznego kontrolowana jest sprawdzianem pierścieniowym przechodnim do gwintów lub granicznym sprawdzianem rolkowym do gwintów, który ma następujące zalety: 1) Nie powoduje stary czasu, która powstaje przez przykręcanie i odkręcanie pierścienia 2) Małe zużycie dzięki zastosowanym rolkom, stąd większa trwałość ) Stosowanie jednego i tego samego sprawdzianu zarówno do gwintów lewych jak i prawych 4) Przy pomocy mimośrodowo osadzonych rolek po stronie regulacyjnej sprawdzianu rolkowego można ustawić wszystkie klasy tolerancji 5) Umocowane pomiędzy końcówkami przedmioty mogą być sprawdzane bez konieczności wymontowywania z maszyny 6) Brak okrągłości gwintu można sprawdzić w kilku płaszczyznach Rolkami przechodnimi sprawdzianu rolkowego granicznego do gwintów kontrolowane są średnice podziałowe gwintu oraz rdzenia gwintu, jak również skok i kąt boku zarysu gwintu pod kątem przechodniości Skok oraz kąt boku zarysu gwintu kontrolowane są poza tym przez obserwowanie urządzenia pomiędzy rolkami mierniczymi badanym przedmiotem Skok można określić poprzez proste przyłożenie rolki mierniczej do zwojów gwintu 5 elementów określających gwint jest w następujący sposób sprawdzanych pod kątem strony nieprzechodniej: 1) Średnica zewnętrzna sprawdzana jest dodatkowo granicznym sprawdzianem szczękowym 2) Średnica podziałowa gwintu sprawdzana jest rolkami nieprzechodnimi sprawdzianu rolkowego pod kątem nieprzechodności Rolki miernicze nieprzechodnie mają skrócone powierzchnie nośne gwintu oraz tylko jedno lub dwa żebra profilowe Ze względu na swój ciężar własny sprawdzianu nie mogą one przechodzić przez badany przedmiot ) Średnica rdzenia gwintu nie może być mniejsza niż na to pozwala teoretyczny wierzchołek profilu gwintu 4) i 5) Profil, tzn kąt boku zarysu gwintu oraz skok sprawdzane są przy okazji badania nieprzechodniości średnicy podziałowej gwintu w pkt 2) 210 wwwhhwpl Zamówienia Hotline - Fax:

11 ß 2400 Narzędzia miernicze, traserskie, przyrządy kontrolne Cyfrowe sprawdziany gwintowe graniczne MultiCheck Do 70% skrócony czas kontroli Głębokości nośne gwintu odczytywane do 4 x D Wymienne nasadki gwintowe (nasadki standardowe wg DIN 2282 dostępne na zamówienie) Pewny i szybki odczyt dzięki wyświetlaczowi LC o rodzielczości 0,01 Granica błędu (pomiar głębokości) 0,05 Połączenie z wyjściem danych RS 22 Opto, rodzaj zabezpieczenia IP 65 Dostawa wraz z bateriami (1 x Li-Mn V, typ CR 202) Do metrycznych regularnych gwintów ISO wg DIN 1, klasa tolerancji 6H Do sprawdzania gwintów i jednoczesnego pomiaru użytkowej głębokości gwintu Dodatkowe adaptery do sprawdzania w MultiCheck dostępne na zamówienie 2400 MultiCheck o innych rodzajach gwintu (MF, G, UNC, UNF), tolerancjach, wielkościach nominalnych lub z powlekanymi nasadkami gwintowymi dostępny na zamówienie Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat Powiększenie otworu do większych powierzchni styku Stożkowa powierzchnia styku do specjalnych nasadek otworów Redukcja średnicy do otworów pogłębionych Skośna tulejka przylegająca do otworów ukośnych nominalna głębokość pomiarowa maks 2400 M X 0,50 12 ( ) 101 M 4 X 0,70 16 ( ) 102 M 5 X 0,80 20 ( ) 10 M 6 X 1,00 24 ( ) 104 M 8 X 1,25 2 ( ) 105 M 10 X 1,50 40 ( ) 106 M 12 X 1,75 48 ( ) 107 Trzpieniowe przedłużki gwintów do bardzo głębokich otworów Pozostałe modele MultiCheck Dostępne na zamówienie ze skalą lub noniuszem Prosimy o kontakt z nami! części, w etui drewnianym Zalety powłoki TiN: - lepsze zabezpieczenie przed korozją - twardość powierzchni ok 2500 Vickers - ok dziesięciokrotnie lepsza odporność na ścieranie w porównaniu ze zwykłą stalą sprawdzianową - wypróbowana przy wzorcowaniu materiałów agresywnych jak metale nieżelazne, stopy odlewane pod ciśnieniem i stal VA - wydłużone odstępy między poszczególnymi kalibracjami - redukcja kosztów W metrycznych gwintach zwykłych ISO zgodnie z DIN 1 Zestawy sprawdzianów gwintowych z powłoką HSS-E/TiN HSS-E/ powłoka TiN Sprawdziany powlekane TiN, pojedyncze lub w zestawach, o innych wymiarach, z wszelkimi rodzajami gwintów, dostępne na zamówienie Zestaw sprawdzianów trzpieniowych gwintowych granicznych Zestaw sprawdzianów pierścieniowych przechodnich sprawdziany trzpieniowe graniczne sprawdziany pierścieniowe przechodnie zawartość zestawu wielkość M 7 części / 4 / 5 / 6 / 8 / 10 / 12 ( ) 101 ( ) 101 Zamówienia Hotline - Fax: wwwhhwpl 211

12 Sprawdziany trzpieniowe Sprawdziany pierścieniowe 241 Sprawdziany trzpieniowe graniczne do gwintu na gwinty zwykłe ISO DIN 2280 Hartowane i precyzyjnie szlifowane, prawy gwint Zgodnie z DIN 2280 dla przechodności i nieprzechodności, tolerancja 6 H (M 1 - M 1,4 tolerancja 5 H) Strona przechodnia z pełnym profilem gwintu (muszą się dać bez użycia wkręcić w badany przedmiot) Strona nieprzechodnia ze skróconymi powierzchniami nośnymi gwintu i tylko nielicznymi zwojami (nie mogą dać się wkręcić) W metrycznych gwintach zwykłych ISO zgodnie z DIN 1 Najwyższej jakości stal sprawdzianowa 241 nominalna Ø 241 M 1 ( ) 201 M 1,2 202 M 1,4 20 M 1,6 204 M M 2,5 208 M 209 nominalna Ø 241 M,5 210 M M 5 21 M M M M nominalna Ø 241 M M M M M M M nominalna Ø 241 M M M M ( ) 229 M Sprawdziany pierścieniowe przechodnie i nieprzechodnie do gwintów metrycznych ISO DIN 2285 Hartowane i precyzyjnie szlifowane, prawy gwint W metrycznych gwintach zwykłych ISO zgodnie z DIN 1 Najwyższej jakości stal sprawdzianowa Inne średnice nominalne, skoki, klasy tolerancji, gwinty lewe względnie inne rodzaje gwintów oraz sprawdziany nastawcze graniczne do metrycznych gwintów zwykłych ISO, gwinty metryczne drobnozwojowe ISO jak i sprawdzany rolkowe graniczne do gwintów są dostępne na zamówienie 2426 Sprawdziany pierścieniowe przechodnie do gwintów Zgodnie z DIN 2285, tolerancja z 6 g (M 1-M 1,4 tolerancja 6 h) Musza się dać bez użycia siły nakręcić na badany przedmiot Do kontroli sprawdzianu pierścieniowego przechodniego stosuje się przeciwsprawdzian trzpieniowy do gwintów (na zamówienie) Do zbadania całościowej sprawności gwintu, szczególnie do kontroli badanych przedmiotów o cienkich ściankach 2428 Sprawdziany pierścieniowe nieprzechodnie do gwintów Wg DIN 2285, tolerancja 6 g (M 1-M 1,4 tolerancja 6 h), ze skróconymi powierzchniami nośnymi gwintu (nie mogą się dać nakręcić) przechodnie nieprzechodnie nominalna Ø M 1 ( ) 201 ( ) 201 M 1,2 ( ) 202 ( ) 202 M 1,4 ( ) 20 ( ) 20 M 1,6 ( ) 204 ( ) 204 M ( ) 206 M 2,5 208 ( ) 208 M 209 ( ) 209 M,5 210 ( ) 210 M M 4,5 212 ( ) 212 M M M ( ) 215 przechodnie nieprzechodnie nominalna Ø M M ( ) 217 M M M ( ) 221 M M ( ) 22 M ( ) 224 M ( ) 225 M ( ) 226 M ( ) 227 M ( ) Sprawdziany trzpieniowe graniczne do gwintów drobnozwojowych ISO DIN 2280 Hartowane i precyzyjnie szlifowane, prawy gwint Zgodnie z DIN 2280 dla przechodności i nieprzechodności, tolerancja 6 H Strona przechodnia z pełnym profilem gwintu (muszą się dać bez użycia wkręcić w badany przedmiot) Strona nieprzechodnia ze skróconymi powierzchniami nośnymi gwintu i tylko nielicznymi zwojami (nie mogą się dać wkręcić) W metrycznych gwintach drobnozwojowych ISO zgodnie z DIN 1 Najwyższej jakości stal sprawdzianowa 2429 nominalna Ø 2429 M 5 x 0,50 ( ) 101 M 6 x 0,50 ( ) 102 M 6 x 0,75 ( ) 10 M 8 x 0,50 ( ) 104 M 8 x 0,75 ( ) 105 M 8 x 1, M 10 x 0,50 ( ) 107 M 10 x 0,75 ( ) 108 nominalna Ø 2429 M 10 x 1, M 12 x 0,50 ( ) 110 M 12 x 1, M 12 x 1, M 14 x 1,00 ( ) 11 M 14 x 1, M 16 x 1,00 ( ) 116 M 16 x 1, nominalna Ø 2429 M 18 x 1,00 ( ) 118 M 18 x 1, M 20 x 1,00 ( ) 121 M 20 x 1, M 22 x 1,00 ( ) 124 M 22 x 1, M 24 x 1,00 ( ) 127 M 24 x 1, nominalna Ø 2429 M 24 x 2, M 25 x 1,50 ( ) 10 M 26 x 1,50 ( ) 11 M 27 x 1,50 ( ) 12 M 28 x 1,50 ( ) 1 M 0 x 1,50 14 M 0 x 2,00 ( ) wwwhhwpl Zamówienia Hotline - Fax:

13 ß 240 Narzędzia miernicze, traserskie, przyrządy kontrolne Sprawdziany trzpieniowe przechodnie do gwintów drobnozwojowych ISO DIN 2281 Hartowane i precyzyjnie szlifowane, prawy gwint Zgodnie z DIN 2281, tolerancja 6 H Pełny profil gwintu (muszą się dać wkręcić bez użycia siły w badany przedmiot) Dostępne są również przeciwsprawdziany trzpieniowe do gwintów do sprawdzianów pierścieniowych przechodnich do gwintów W metrycznych gwintach drobnozwojowych ISO zgodnie z DIN 1 Najwyższej jakości stal sprawdzianowa 240 nominalna Ø 240 M 12 x 1,50 ( ) 112 M 14 x 1,00 ( ) 11 M 14 x 1,50 ( ) 114 M 16 x 1,00 ( ) 116 M 16 x 1,50 ( ) 117 M 18 x 1,00 ( ) 118 M 18 x 1,50 ( ) 119 M 20 x 1,00 ( ) 121 M 20 x 1,50 ( ) 122 M 22 x 1,00 ( ) 124 M 22 x 1,50 ( ) 125 M 24 x 1,00 ( ) 127 M 24 x 1, M 24 x 2,00 ( ) 129 M 25 x 1,50 ( ) 10 nominalna Ø 240 M 26 x 1,50 ( ) 11 M 27 x 1,50 ( ) 12 M 28 x 1,50 ( ) 1 M 0 x 1,50 ( ) 14 M 0 x 2,00 ( ) 15 M 2 x 1,50 ( ) 16 M x 1,50 ( ) 18 M x 2,00 ( ) 19 M 5 x 1,50 ( ) 140 M 6 x 1,00 ( ) 141 M 6 x 1,50 ( ) 142 M 6 x 2,00 ( ) 14 M 9 x 1,50 ( ) 144 M 40 x 1,50 ( ) 146 M 42 x 1,50 ( ) 149 nominalna Ø 240 M 42 x 2,00 ( ) 150 M 42 x,00 ( ) 151 M 45 x 1,50 ( ) 152 M 45 x 2,00 ( ) 15 M 48 x 1,50 ( ) 154 M 48 x 2,00 ( ) 155 M 50 x 1,50 ( ) 157 M 50 x 2,00 ( ) 158 M 52 x 1,50 ( ) 159 M 52 x 2,00 ( ) 160 M 55 x 2,00 ( ) 162 M 56 x 1,50 ( ) 16 M 56 x 2,00 ( ) 164 M 56 x 4,00 ( ) 165 M 58 x 2,00 ( ) 167 nominalna Ø 240 M 60 x 1,50 ( ) 168 M 60 x 2,00 ( ) 169 M 64 x 1,50 ( ) 171 M 64 x 2,00 ( ) 172 M 65 x 1,50 ( ) 17 M 65 x 2,00 ( ) 174 M 68 x 2,00 ( ) 176 M 70 x 1,50 ( ) 177 M 70 x 2,00 ( ) 178 M 76 x 2,00 ( ) 182 M 80 x 1,50 ( ) 18 M 80 x 2,00 ( ) 184 M 85 x 2,00 ( ) 186 M 90 x 2,00 ( ) 189 M 90 x,00 ( ) Sprawdziany pierścieniowe przechodnie i nieprzechodnie do gwintów drobnozwojowych ISO DIN 2285 Hartowane i precyzyjnie szlifowane, prawy gwint W metrycznych gwintach drobnozwojowych ISO zgodnie z DIN 1 Najwyższej jakości stal sprawdzianowa 24 Sprawdziany pierścieniowe przechodnie do gwintów Zgodnie z DIN 2285, tolerancja 6 g (bez użycia siły muszą się dać nakręcić na badany element) Do kontroli sprawdzianu pierścieniowego przechodniego stosuje się przeciwsprawdzian trzpieniowy do gwintów (na zamówienie) Do zbadania całościowej sprawności gwintu, szczególnie do kontroli badanych przedmiotów o cienkich ściankach 244 Sprawdziany pierścieniowe nieprzechodnie do gwintów Zgodnie z DIN 2285, tolerancja 6 g, ze skróconymi powierzchniami nośnymi gwintu (nie mogą się dać nakręcić) przechodnie nieprzechodnie nominalna Ø M 5 x 0,50 ( ) 101 ( ) 101 M 6 x 0,50 ( ) 102 ( ) 102 M 6 x 0,75 ( ) 10 ( ) 10 M 8 x 0,50 ( ) 104 ( ) 104 M 8 x 0,75 ( ) 105 ( ) 105 M 8 x 1, ( ) 106 M 10 x 0,50 ( ) 107 ( ) 107 M 10 x 0,75 ( ) 108 ( ) 108 M 10 x 1, ( ) 109 M 12 x 0,50 ( ) 110 ( ) 110 M 12 x 1, ( ) 111 M 12 x 1, ( ) 112 M 14 x 1,00 ( ) 11 ( ) 11 M 14 x 1, ( ) 114 M 16 x 1,00 ( ) 116 ( ) 116 M 16 x 1, ( ) 117 M 18 x 1,00 ( ) 118 ( ) 118 M 18 x 1, ( ) 119 M 20 x 1,00 ( ) 121 ( ) 121 M 20 x 1, ( ) 122 M 22 x 1,00 ( ) 124 ( ) 124 M 22 x 1, ( ) 125 M 24 x 1,00 ( ) 127 ( ) 127 M 24 x 1, ( ) 128 przechodnie nieprzechodnie nominalna Ø M 24 x 2, ( ) 129 M 25 x 1,50 ( ) 10 ( ) 10 M 26 x 1,50 ( ) 11 ( ) 11 M 27 x 1,50 ( ) 12 ( ) 12 M 28 x 1,50 ( ) 1 ( ) 1 M 0 x 1,50 14 ( ) 14 M 0 x 2,00 15 ( ) 15 M 2 x 1,50 ( ) 16 ( ) 16 M x 1,50 ( ) 18 ( ) 18 M x 2,00 ( ) 19 ( ) 19 M 5 x 1,50 ( ) 140 ( ) 140 M 6 x 1,00 ( ) 141 ( ) 141 M 6 x 1,50 ( ) 142 ( ) 142 M 6 x 2,00 ( ) 14 ( ) 14 M 9 x 1,50 ( ) 144 ( ) 144 M 40 x 1,50 ( ) 146 ( ) 146 M 42 x 1,50 ( ) 149 ( ) 149 M 42 x 2,00 ( ) 150 ( ) 150 M 42 x,00 ( ) 151 ( ) 151 M 45 x 1,50 ( ) 152 ( ) 152 M 45 x 2,00 ( ) 15 ( ) 15 M 48 x 1,50 ( ) 154 ( ) 154 M 48 x 2,00 ( ) 155 ( ) 155 M 50 x 1,50 ( ) 157 ( ) 157 przechodnie nieprzechodnie nominalna Ø M 50 x 2,00 ( ) 158 ( ) 158 M 52 x 1,50 ( ) 159 ( ) 159 M 52 x 2,00 ( ) 160 ( ) 160 M 55 x 2,00 ( ) 162 ( ) 162 M 56 x 1,50 ( ) 16 ( ) 16 M 56 x 2,00 ( ) 164 ( ) 164 M 56 x 4,00 ( ) 165 ( ) 165 M 58 x 2,00 ( ) 167 ( ) 167 M 60 x 1,50 ( ) 168 ( ) 168 M 60 x 2,00 ( ) 169 ( ) 169 M 64 x 1,50 ( ) 171 ( ) 171 M 64 x 2,00 ( ) 172 ( ) 172 M 65 x 1,50 ( ) 17 ( ) 17 M 65 x 2,00 ( ) 174 ( ) 174 M 68 x 2,00 ( ) 176 ( ) 176 M 70 x 1,50 ( ) 177 ( ) 177 M 70 x 2,00 ( ) 178 ( ) 178 M 76 x 2,00 ( ) 182 ( ) 182 M 80 x 1,50 ( ) 18 ( ) 18 M 80 x 2,00 ( ) 184 ( ) 184 M 85 x 2,00 ( ) 186 ( ) 186 M 90 x 2,00 ( ) 189 ( ) 189 M 90 x,00 ( ) 190 ( ) 190 Zamówienia Hotline - Fax: wwwhhwpl 21

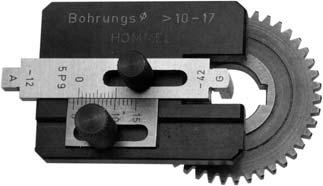

14 Sprawdziany graniczne Sprawdziany pierścieniowe Kołki metryczne i kontrolne Korpus na sprawdziany do rowków w piaście Sprawdziany graniczne do gwintów rurowych Whitwortha DIN ISO 228 Hartowane i precyzyjnie szlifowane, prawy gwint Pole tolerancji średnie (m) Strona przechodnia z pełnym profilem gwintu (muszą się dać bez użycia wkręcić w badany przedmiot) Strona nieprzechodnia ze skróconymi powierzchniami nośnymi gwintu i tylko nielicznymi zwojami (nie mogą się dać wkręcić) Na gwinty rurowe Whitwortha zgodnie z DIN ISO 228 Najwyższej jakości stal sprawdzianowa Inne wielkości do G 10 cala, wielkości pośrednie jak również graniczne sprawdziany szczękowe do gwintów oraz nastawcze sprawdziany graniczne do gwintów dostępne na zamówienie Spraw trzpieniowe graniczne Spraw trzpieniowe przechodnie Spraw trzpieniowe nieprzechodnie S praw pierścieniowe przechodnie Spraw pierścieniowe nieprzechodnie nominalna Ø Cale G 1/ ( ) 101 G 1/ ( ) 102 G / ( ) 10 G 1/ ( ) 104 G 5/8 ( ) 105 ( ) 105 ( ) 105 G / ( ) 106 G ( ) 108 G 11/ ( ) 110 G 11/ ( ) 111 G ( ) 112 ( ) Sprawdziany pierścieniowe DIN 2250 Hartowane, odprężane, szlifowane i polerowane Do sprawdzania cienkościennych wałów oraz jako sprawdziany nastawcze do przyrządów pomiarowych Dla większej wygody dostarczane są duże profilowane pierścienie od 70 wymiaru nominalnego Wszystkie nie wymienione w tabeli wymiary nominalne, sprawdziany z liczbowym wykazem tolerancji oraz sprawdziany pierścieniowe powyżej 100 dostępne na zamówienie 2490 Sprawdziany pierścieniowe przechodnie Zgodnie z DIN G-, pole tolerancji h Pierścienie nastawcze Zgodnie z DIN C -, ogólne zastosowanie Spraw pierścieniowe przechodnie Pierścienie nastawcze nominalna ( ) 105 ( ) 105 2,5 ( ) 107 ( ) 107 ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 129 ( ) ( ) ( ) 12 ( ) 12 Spraw pierścieniowe przechodnie Pierścienie nastawcze nominalna ( ) 1 ( ) 1 24 ( ) 14 ( ) ( ) ( ) 16 ( ) ( ) 18 ( ) 18 0 ( ) ( ) 140 ( ) 140 ( ) 141 ( ) ( ) ( ) 144 ( ) ( ) 146 ( ) ( ) ( ) 148 ( ) ,5 ( ) ( ) ( ) ( ) 15 ( ) ( ) ( ) Spraw pierścieniowe przechodnie Pierścienie nastawcze nominalna ( ) ( ) ,5 ( ) ( ) ( ) ( ) ( ) 165 ( ) ( ) ,5 ( ) ( ) ( ) ,5 ( ) ,5 ( ) ,5 ( ) ,5 ( ) ( ) ( ) wwwhhwpl Zamówienia Hotline - Fax:

15 ß Hartowane i precyzyjnie szlifowane Długość: do 0,99 = Ø 40, od 1,00 Ø = 70 Napisy z Ø podaniem: od 1,5 na trzonie, od Ø na powierzchni czołowej krawędzi: od 0,99 Ø obydwa końce płaskie, do 10,00 Ø 1 koniec sfazowany, od 10,01 Ø 2 końce sfazowane Faza ułatwia dostęp do otworu i utrudnia uszkodzenie krawędzi Dostarczane w kasecie z białym oznakowaniem każdego Ø kołka kontrolnego Przy najróżnorodniejszych pracach kontrolno-pomiarowych w pomieszczeniu kontrolnym, przy produkcji narzędzi i form czy też w obróbce plastycznej Przy pracach na wiertarce współrzędnościowej czy na frezarce współrzędnościowej Do mierzenia małych i bardzo małych otworów zarówno pod względem dokładności wymiarowej jak i równości oraz do mierzenia pod względem prostokątności, odległości otworów, prowadnic V, głębokości profili, kątów, Narzędzia miernicze, traserskie, przyrządy kontrolne Zestawy wałków kontrolnych i pomiarowych DIN 2269 powierzchni prowadzących oraz wymiarów rowków Do regulowania instrumentów pomiarowych na przykład mikrometrów czy sprawdzianów wskazówkowych Stal sprawdzianowa, twardość HRC Inne warianty zestawu jak i pojedyncze wymiary dostępne na zamówienie 2645 Stopień dokładności 1, tolerancja +/- 0,001, kulistość mniejsza lub równa 1,0 µm 2647 Stopień dokładności 2, tolerancja +/- 0,002, kulistość mniejsza lub równa 1,0 µm Dodatkowo w zestawie znajduje się dla danej średnicy jeden wałek kontrolny o +0,01 nadwyżki wymiarowej oraz 0,01 naddatku na obróbkę dokł1 dokł 2 zakres stopniowanie liczba trzpieni kontrolnych , ,10 91 ( ) ,10 (+ 0,01/-0,01) 27 ( ) 105 ( ) 105 0,5-1 0, , ,01-0, ,01-4 0, ( ) ,01-5 0, ( ) ,01-6 0, ( ) ,01-7 0, ( ) ,01-8 0, ( ) 120 ( ) 120 8,01-9 0, ( ) 121 ( ) 121 9, , ( ) 122 ( ) 122 a h 1 α α b h b a c d A 2649 Uchwyty do wałków kontrolnych i pomiarowych Do prostego wytwarzania indywidualnych sprawdzianów przechodnich / nieprzechodnich poprzez mocowanie w uchwycie dwóch wałków kontrolnych jako górny i dolny wymiar graniczny pola tolerancji Kształtki uchwytów z odlewu ciśnieniowego cynkowego, śruba zaciskowa chromowana matowa 2649 wielkość uchwytu zakresu mocowania-ø długość uchwytu długość mocowania 2649 ok ok Korpus na sprawdziany do rowków w piaście Dla danego zakresu średnic konieczny jest tylko 1 korpus Można łatwo wymieniać suwaki dla danej szerokość rowków Bez korpusu sprawdziany można je stosować także do sprawdzania szerokości rowków, ponieważ stanowią one sprawdziany płaskie graniczne z płasko równoległymi powierzchniami pomiarowymi Do szybkiego i bezbłędnego mierzenia głębokości rowków oraz do sprawdzania szerokości rowków pod kątem i nieprzechodniośc Poza tym sprawdzane jest środkowe położenie osi rowka w stosunku do osi wałka lub otworu Przy piaście rowek może być sprawdzany również głęboko w otworze Bez suwaków Pasują tu suwaki wymienne nr kat zakres Ø piasty szerokość rowka ( ) ( ) ( ) ( ) ( ) 105 Zamówienia Hotline - Fax: wwwhhwpl 215

16 Korpusy na sprawdziany do rowków na wałku Czujniki zegarowe Wymienne suwaki do korpusu sprawdzianu do rowków w piaście Suwaki z pasowaniem D 10, P 8 względnie JS 8 dostępne na zamówienie 271 Do pola tolerancji P 9, do korpusu sprawdzianu do rowków z piastą nr kat 270, do szerokości rowka wg DIN 6885, 6886, Do pola tolerancji P 9, do korpusu sprawdzianu do rowków z piastą nr kat 270, do szerokości rowka wg DIN 6885, 6886, P 9 JS 9 szerokość rowka ( ) ( ) 102 ( ) ( ) 10 ( ) 10 6 ( ) 104 ( ) ( ) 105 ( ) ( ) 106 ( ) ( ) 107 ( ) 107 P 9 JS 9 szerokość rowka ( ) 108 ( ) ( ) 109 ( ) ( ) 110 ( ) ( ) 111 ( ) ( ) ( ) ( ) 114 ( ) Korpusy na sprawdziany do rowków na wałku Dla danego zakresu średnic konieczny jest tylko 1 korpus Można łatwo wymieniać suwaki dla danej szerokość rowków Bez korpusu sprawdziany można je stosować także do sprawdzania szerokości rowków, ponieważ stanowią one sprawdziany płaskie graniczne z płasko równoległymi powierzchniami pomiarowymi Do szybkiego i bezbłędnego mierzenia głębokości rowków oraz do sprawdzania szerokości rowków pod kątem i nieprzechodniośc Poza tym sprawdzane jest środkowe położenie osi rowka w stosunku do osi wałka lub otworu Przy piaście rowek może być sprawdzany również głęboko w otworze Bez suwaka Pasują tu suwaki wymienne nr kat zakres Ø wałka szerokość rowka ( ) ( ) ( ) Wymienne suwaki do korpusu sprawdzianu do rowków na wałku Suwaki z pasowaniem D 10, P 8 lub N 8 dostępne na zamówienie 2741 Do pola tolerancji P 9, do korpusu sprawdzianu do rowków na wałku nr kat 2740, do szerokości rowka wg DIN 6885, 6886, Do pola tolerancji P 9, do korpusu sprawdzianu do rowków na wałku nr kat 2740, do szerokości rowka wg DIN 6885, 6886, P 9 N 9 szerokość rowka ( ) 101 ( ) ( ) 102 ( ) ( ) 10 ( ) 10 6 ( ) 104 ( ) ( ) 105 ( ) ( ) 106 ( ) ( ) 107 ( ) 107 P 9 N 9 szerokość rowka ( ) 108 ( ) ( ) 109 ( ) ( ) 110 ( ) ( ) 111 ( ) ( ) 112 ( ) ( ) 11 ( ) ( ) 114 Sprawdziany specjalne we wszystkich wymiarach, tolerancje i skład zestawów dostępne na zamówienie Prosimy o kontakt z nami! 216 wwwhhwpl Zamówienia Hotline - Fax:
