Bowers Średnicówki analogowe Średnicówki cyfrowe

Transkrypt

1 Bowers Średnicówki analogowe Średnicówki cyfrowe 1

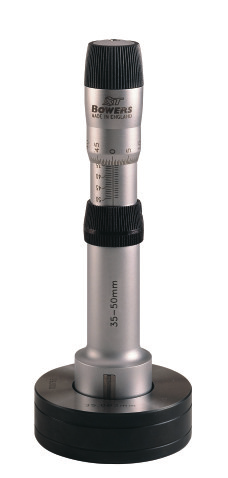

2 ANALOGOWE ŚREDNICÓWKI MIKROMETRYCZNE Analogowe średnicówki mikrometryczne Analogowe średnicówki mikrometryczne firmy BOWERS są przeznaczone do dokładnych pomiarów na stanowisku pracy. Szeroki zakres pomiarowy 2-300mm, solidna konstrukcja i czytelna skala zapewniają dużą dokładność i łatwość użytkowania. Średnicówki XT i pierścienie dostarczane są z certyfikatami UKAS. Konkurencyjne ceny stanowią dodatkowy atut. Od 2015 roku Bowers oferuje średnicówki analogowe XTA Micro w zakresie pomiarowym 2-20mm. Średnicówki charakteryzują się zwartą budową mechanizmu go i dokładniejszym noniuszem. NOWOŚĆ - XTA Micro Zwarta budowa mechanizmu go Lekkość i ergonomia Poprawiona funkcjonalność Noniusz o większej dokładności 2μm MXTA10M NOWOŚĆ - XTA Micro Podstawowe cechy pomiarowy 2-300mm (0.080"-12") 2-6mm: wersja 2 punktowa / 6-300mm: wersja 3 punktowa Rozdzielczość XTA Micro 2-6mm: 0.001mm, 6-20mm: 0.002mm Rozdzielczość XTA mm: 0.005mm Powierzchnie z węglików spiekanych we wszystkich 3-punktowych głowicach od 12.5mm Pomiar otworów nieprzelotowych dla zakresów 2mm-6mm oraz od 12.5mm Przedłużki dostępne dla średnic od 6mm Sprzęgło zapadkowe dla uzyskania stałego nacisku go Wszystkie średnicówki dostarczane z pierścieniami ustawczymi Wszystkie pierścienie dostarczane z certyfikatami UKAS Wszystkie średnicówki XT dostarczane z certyfikatami UKAS Wszystkie średnicówki posiadają numer seryjny Średnicówki wykonane zgodnie z DIN 863, część 4 Dostarczane w opakowaniach drewnianych PIERŚCIENIE USTAWCZE XT ustawczy ustawczy XTR3M 2.5 XTR3i XTR5M 4.00 XTR5i XTR7M 5.00 XTR7i XTR8M 8.00 XTR8i XTR12M XTR12i XTR20M XTR20i XTR35M XTR35i XTR65M XTR65i XTR80M XTR80i XTR125M XTR125i XTR175M XTR175i XTR225M XTR225i XTR275M XTR275i Więcej informacji na

3 ANALOGOWE ŚREDNICÓWKI MIKROMETRYCZNE Analogowe średnicówki mikrometryczne XTA MICRO: Pojedyncze średnicówki dostarczane z pierścieniem ustawczym i świadectwem UKAS (bez pierścienia) pomiaru ustawczy pomiaru ustawczy MXTA1M MXTA1W MXTA1i MXTA2M MXTA2W MXTA2i MXTA3M MXTA3W MXTA3i MXTA4M MXTA4W MXTA4i MXTA5M MXTA5W MXTA5i MXTA6M MXTA6W MXTA6i 1/4-5/ MXTA8M MXTA8W MXTA8i 5/16-3/ MXTA10M MXTA10W MXTA10i 3/8-1/ MXTA12M MXTA12W MXTA12i 1/2-5/ MXTA16M MXTA16W MXTA16i 5/8-3/ XTA STANDARD: Pojedyncze średnicówki dostarczane z pierścieniem ustawczym i świadectwem UKAS pomiaru ustawczy pomiaru ustawczy XTA20M XTA20i 3/ XTA25M XTA25i 1-1 3/ XTA35M XTA35i 1 3/ XTA50M XTA50i 2-2 5/ XTA65M XTA65i 2 5/8-3 1/ XTA80M XTA80i 3 1/ XTA100M XTA100i XTA125M XTA125i XTA150M XTA150i XTA175M XTA175i XTA200M XTA200i XTA225M XTA225i XTA250M XTA250i XTA275M XTA275i XTA MICRO, KOMPLETY: Średnicówki dostarczane z pierścieniami ustawczymi i świadectwami UKAS (bez pierścienia) SMXTA1M SMXTA1W SMXTA1i SMXTA2M SMXTA2W SMXTA2i SMXTA3M SMXTA3W SMXTA3i 1/4-3/8 SMXTA4M SMXTA4W SMXTA4i 3/8-3/4 SMXTA3M XTA STANDARD, KOMPLETY: Średnicówki dostarczane z pierścieniami ustawczymi i świadectwami UKAS SXTA5M SXTA5i 3/4-2 SXTA6M SXTA6i 2-4 SXTA7M SXTA7i 4-6 SXTA8M SXTA8i 6-8 PRZEDŁUŻKI głowic głowic EGX /4-3/8 EGX /8-1/2 EGX /2-3/4 EGX /4-2 EGX Tel: ; oberon@oberon.com.pl Partners in Precision 3

4 ŚREDNICÓWKI CYFROWE FIRMY BOWERS NOWE średnicówki cyfrowe XT3 Firma Bowers oferuje średnicówki cyfrowe XT3 nowej generacji z dużym i wyraźnym wyświetlaczem, zabezpieczeniem elektroniki IP67, wyjściem Proximity lub opcjonalnie z transmisją bezprzewodową Bluetooth; oba rozwiązania umożliwiają komunikację dwukierunkową co daje dużą elastyczność w zbieraniu i gromadzeniu danych. Poszerzony zakres pomiarowy głowic XT oznacza, że specjalne głowice mogą być dopasowane do nawet najbardziej nietypowych zadań pomiarowych. Dostępne są głowice specjalne do: gwintów, rowków, wielowypustów, głębokich otworów i innych specyficznych zastosowań. Podstawowe cechy Nowy, ergonomiczny design z dużym i wyraźnym wyświetlaczem Elektronika z zabezpieczeniem IP67 Prosta obsługa dwoma przyciskami Możliwość zapamiętania 4 zadanych wartości Preset Wyjście Proximity RS232/USB, wbudowany Bluetooth jako opcja Komunikacja dwukierunkowa pomiarowy 2-300mm (0.080"-12") 2-6mm: wersja 2 punktowa / 6-300mm: wersja 3 punktowa Rozdzielczość wskazań 0.001mm / " Powierzchnie z węglika spiekanego we wszystkich średnicówkach od zakresu 12.5mm wzwyż System Sylvac BT Smart App umożliwia bezprzewodową komunikację z przyrządami Bowers Bluetooth Smart Pomiary otworów nieprzelotowych dla zakresów : 2-6mm oraz od 12.5mm Możliwość zastosowania przedłużek od zakresu 6mm Sprzęgło zapadkowe dla uzyskania stałego nacisku go Indywidualne średnicówki i komplety dostarczane wraz z pierścieniami ustawczymi standardowo dostarczane z certyfikatami UKAS Wszystkie średnicówki standardowo dostarczane z certyfikatami UKAS y seryjne na wszystkich jednostkach odczytowych i głowicach pomiarowych specjalne (np. do gwintów, rowków, 2-punktowe, sferyczne, itp) Średnicówki wykonane zgodnie z DIN 863, część 4 Dostarczane w opakowaniach drewnianych 4 Więcej informacji na

5 ŚREDNICÓWKI CYFROWE FIRMY BOWERS NOWE średnicówki cyfrowe XT3 SPECYFIKACJA TECHNICZNA: Pojedyncze średnicówki dostarczane z uchwytem pistoletowym, głowicą pomiarową, pierścieniem i świadectwem UKAS JEDNOSTKI ODCZYTOWE Nr pomiaru ustawczy Nr pomiaru ustawczy Jednostka odczytowa Jednostka odczytowa XTD1M-XT3 XTD1M-BT XTD1i-XT3 XTD1i-BT XTDU2-XT3 XTDU2-BT XTD2M-XT3 XTD2M-BT XTD2i-XT3 XTD2i-BT XTDU2-XT3 XTDU2-BT XTD3M-XT3 XTD3M-BT XTD3i-XT3 XTD3i-BT XTDU2-XT3 XTDU2-BT XTD4M-XT3 XTD4M-BT XTD4i-XT3 XTD4i-BT XTDU2-XT3 XTDU2-BT XTD5M-XT3 XTD5M-BT XTD5i-XT3 XTD5i-BT XTDU2-XT3 XTDU2-BT XTD6M-XT3 XTD6M-BT XTD6i-XT3 XTD6i-BT 1/4-5/ XTDU6-XT3 XTDU6-BT XTD8M-XT3 XTD8M-BT XTD8i-XT3 XTD8i-BT 5/16-3/ XTDU6-XT3 XTDU6-BT XTD10M-XT3 XTD10M-BT XTD10i-XT3 XTD10i-BT 3/8-1/ XTDU10-XT3 XTDU10-BT XTD12M-XT3 XTD12M-BT XTD12i-XT3 XTD12i-BT 1/2-5/ XTDU10-XT3 XTDU10-BT XTD16M-XT3 XTD16M-BT XTD16i-XT3 XTD16i-BT 5/8-3/ XTDU10-XT3 XTDU10-BT XTD20M-XT3 XTD20M-BT XTD20i-XT3 XTD20i-BT 3/ XTDU20-XT3 XTDU20-BT XTD25M-XT3 XTD25M-BT XTD25i-XT3 XTD25i-BT 1-1 3/ XTDU20-XT3 XTDU20-BT XTD35M-XT3 XTD35M-BT XTD35i-XT3 XTD35i-BT 1 3/ XTDU20-XT3 XTDU20-BT XTD50M-XT3 XTD50M-BT XTD50i-XT3 XTD50i-BT 2-2 5/ XTDU50-XT3 XTDU50-BT XTD65M-XT3 XTD65M-BT XTD65i-XT3 XTD65i-BT 2 5/8-3 1/ XTDU50-XT3 XTDU50-BT XTD80M-XT3 XTD80M-BT XTD80i-XT3 XTD80i-BT 3 1/ XTDU50-XT3 XTDU50-BT XTD100M-XT3 XTD100M-BT XTD100i-XT3 XTD100i-BT XTDU100-XT3 XTDU100-BT XTD125M-XT3 XTD125M-BT XTD125i-XT3 XTD125i-BT XTDU100-XT3 XTDU100-BT XTD150M-XT3 XTD150M-BT XTD150i-XT3 XTD150i-BT XTDU100-XT3 XTDU100-BT XTD175M-XT3 XTD175M-BT XTD175i-XT3 XTD175i-BT XTDU100-XT3 XTDU100-BT XTD200M-XT3 XTD200M-BT XTD200i-XT3 XTD200i-BT XTDU200-XT3 XTDU200-BT XTD225M-XT3 XTD225M-BT XTD225i-XT3 XTD225i-BT XTDU200-XT3 XTDU200-BT XTD250M-XT3 XTD250M-BT XTD250i-XT3 XTD250i-BT XTDU200-XT3 XTDU200-BT XTD275M-XT3 XTD275M-BT XTD275i-XT3 XTD275i-BT XTDU200-XT3 XTDU200-BT KOMPLETY: Dostarczane z jedną jednostką odczytową, głowicami pomiarowymi, pierścieniami i świadectwami UKAS Nr Nr SXTD1M-XT3 SXTD1M-BT SXTD1i-XT3 SXTD1i-BT SXTD3M-XT3 SXTD3M-BT SXTD3i-XT3 SXTD3i-BT 1/4-3/8 SXTD4M-XT3 SXTD4M-BT SXTD4i-XT3 SXTD4i-BT 3/8-3/4 SXTD5M-XT3 SXTD5M-BT SXTD5i-XT3 SXTD5i-BT 3/4-2 SXTD6M-XT3 SXTD6M-BT SXTD6i-XT3 SXTD6i-BT 2-4 SXTD7M-XT3 SXTD7M-BT SXTD7i-XT3 SXTD7i-BT 4-6 SXTD8M-XT3 SXTD8M-BT SXTD8i-XT3 SXTD8i-BT 6-8 SXTD9M-XT3 SXTD9M-BT SXTD9i-XT3 SXTD9i-BT 4-8 OGRANICZNIK GŁĘBOKOŚCI POMIARU DSTOP KOMPLETY: Dostarczane z jednostką odczytową dla każdej głowicy j, pierścieniami i świadectwami UKAS Nr Pierścieni Uwaga SXTD3U-XT3 SXTD3U-BT z dwoma jednostkami odczytowymi SXTD4U-XT3 SXTD4U-BT z trzema jednostkami odczytowymi SXTD5U-XT3 SXTD5U-BT z trzema jednostkami odczytowymi SXTD6U-XT3 SXTD6U-BT z trzema jednostkami odczytowymi PRZEDŁUŻKI głowic głowic EGX /4-3/8 EGX /8-1/2 EGX /2-3/4 EGX /4-2 EGX Uwaga: BT oznacza Bluetooth SXTD5M-XT3 Tel: ; oberon@oberon.com.pl Partners in Precision 5

6 ŚREDNICÓWKI CYFROWE FIRMY BOWERS NOWE pistoletowe średnicówki cyfrowe XT3 Firma Bowers oferuje średnicówki cyfrowe XT3 Holematic nowej generacji z dużym i wyraźnym wyświetlaczem, zabezpieczeniem elektroniki IP67, wyjściem Proximity lub opcjonalnie z transmisją bezprzewodową Bluetooth; oba rozwiązania umożliwiają komunikację dwukierunkową co daje dużą elastyczność w zbieraniu i gromadzeniu danych. Poszerzony zakres pomiarowy głowic XT oznacza że specjalne głowice mogą być dopasowane do nawet najbardziej nietypowych zadań pomiarowych. specjalne do: gwintów, rowków, wielowypustów, głębokich otworów i innych specyficznych zastosowań. Podstawowe cechy Nowy, ergonomiczny design z dużym i wyraźnym wyświetlaczem Elektronika z zabezpieczeniem IP67 Prosta obsługa dwoma przyciskami 4 pamięci wartości zadanej Preset / 4 zadane wartości Preset Wyjście Proximity RS232/USB, wbudowany Bluetooth jako opcja Komunikacja dwukierunkowa pomiarowy 2-300mm (0.080"-12") 2-6mm: wersja 2 punktowa / 6-300mm: wersja 3 punktowa Rozdzielczość wskazań 0.001mm / " Powierzchnie z węglika spiekanego we wszystkich średnicówkach od zakresu 12.5mm wzwyż System Sylvac BT Smart App umożliwia bezprzewodową komunikację z przyrządami Bowers Bluetooth Smart Pomiary otworów nieprzelotowych dla zakresów : 2-6mm oraz od 12.5mm Możliwość zastosowania przedłużek od zakresu 6mm Indywidualne średnicówki i komplety dostarczane wraz z pierścieniami ustawczymi dostarczane z certyfikatami UKAS Wszystkie średnicówki dostarczane z certyfikatami UKAS y seryjne na wszystkich jednostkach odczytowych i głowicach pomiarowych specjalne (np. do gwintów, rowków, 2-punktowe, sferyczne, itp) specjalne (np. do gwintów, rowków, 2-punktowe, sferyczne, itp) Średnicówki wytwarzane zgodnie z DIN 863 cz.4 Dostarczane w opakowaniach drewnianych 6 Więcej informacji na

7 ŚREDNICÓWKI CYFROWE FIRMY BOWERS NOWE pistoletowe średnicówki cyfrowe XT3 SPECYFIKACJA TECHNICZNA: Pojedyncze średnicówki dostarczane z uchwytem pistoletowym, głowicą pomiarową, pierścieniem i świadectwem UKAS JEDNOSTKI ODCZYTOWE Nr pomiaru ustawczy Nr pomiaru ustawczy Jednostka odczytowa Jednostka odczytowa XTH1M-XT3 XTH1M-BT XTH1i-XT3 XTH1i-BT XTPG01-XT3 XTPG01-BT XTH2M-XT3 XTH2M-BT XTH2i-XT3 XTH2i-BT XTPG01-XT3 XTPG01-BT XTH3M-XT3 XTH3M-BT XTH3i-XT3 XTH3i-BT XTPG01-XT3 XTPG01-BT XTH4M-XT3 XTH4M-BT XTH4i-XT3 XTH4i-BT XTPG01-XT3 XTPG01-BT XTH5M-XT3 XTH5M-BT XTH5i-XT3 XTH5i-BT XTPG01-XT3 XTPG01-BT XTH6M-XT3 XTH6M-BT XTH6i-XT3 XTH6i-BT 1/4-5/ XTPG02-XT3 XTPG02-BT XTH8M-XT3 XTH8M-BT XTH8i-XT3 XTH8i-BT 5/16-3/ XTPG02-XT3 XTPG02-BT XTH10M-XT3 XTH10M-BT XTH10i-XT3 XTH10i-BT 3/8-1/ XTPG02-XT3 XTPG02-BT XTH12M-XT3 XTH12M-BT XTH12i-XT3 XTH12i-BT 1/2-5/ XTPG02-XT3 XTPG02-BT XTH16M-XT3 XTH16M-BT XTH16i-XT3 XTH16i-BT 5/8-3/ XTPG02-XT3 XTPG02-BT XTH20M-XT3 XTH20M-BT XTH20i-XT3 XTH20i-BT 3/ XTPG03-XT3 XTPG03-BT XTH25M-XT3 XTH25M-BT XTH25i-XT3 XTH25i-BT 1-1 3/ XTPG03-XT3 XTPG03-BT XTH35M-XT3 XTH35M-BT XTH35i-XT3 XTH35i-BT 1 3/ XTPG03-XT3 XTPG03-BT XTH50M-XT3 XTH50M-BT XTH50i-XT3 XTH50i-BT 2-2 5/ XTPG03-XT3 XTPG03-BT XTH65M-XT3 XTH65M-BT XTH65i-XT3 XTH65i-BT 2 5/8-3 1/ XTPG03-XT3 XTPG03-BT XTH80M-XT3 XTH80M-BT XTH80i-XT3 XTH80i-BT 3 1/ XTPG03-XT3 XTPG03-BT XTH100M-XT3 XTH100M-BT XTH100i-XT3 XTH100i-BT XTPG04-XT3 XTPG04-BT XTH125M-XT3 XTH125M-BT XTH125i-XT3 XTH125i-BT XTPG04-XT3 XTPG04-BT XTH150M-XT3 XTH150M-BT XTH150i-XT3 XTH150i-BT XTPG04-XT3 XTPG04-BT XTH175M-XT3 XTH175M-BT XTH175i-XT3 XTH175i-BT XTPG04-XT3 XTPG04-BT XTH200M-XT3 XTH200M-BT XTH200i-XT3 XTH200i-BT XTPG04-XT3 XTPG04-BT XTH225M-XT3 XTH225M-BT XTH225i-XT3 XTH225i-BT XTPG04-XT3 XTPG04-BT XTH250M-XT3 XTH250M-BT XTH250i-XT3 XTH250i-BT XTPG04-XT3 XTPG04-BT XTH275M-XT3 XTH275M-BT XTH275i-XT3 XTH275i-BT XTPG04-XT3 XTPG04-BT KOMPLETY: Dostarczane z uchwytem pistoletowym, głowicami pomiarowymi, pierścieniami i świadectwami UKAS Nr Nr SXTH1M-XT3 SXTH1M-BT SXTH1i-XT3 SXTH1i-BT SXTH3M-XT3 SXTH3M-BT SXTH3i-XT3 SXTH3i-BT 1/4-3/8 SXTH4M-XT3 SXTH4M-BT SXTH4i-XT3 SXTH4i-BT 3/8-3/4 SXTH5M-XT3 SXTH5M-BT SXTH5i-XT3 SXTH5i-BT 3/4-2 SXTH6M-XT3 SXTH6M-BT SXTH6i-XT3 SXTH6i-BT 2-4 SXTH7M-XT3 SXTH7M-BT SXTH7i-XT3 SXTH7i-BT 4-6 SXTH8M-XT3 SXTH8M-BT SXTH8i-XT3 SXTH8i-BT 6-8 OGRANICZNIK GŁĘBOKOŚCI POMIARU DSTOP DUŻE KOMPLETY: Dostarczane z uchwytem pistoletowym, głowicami pomiarowymi, pierścieniami i świadectwami UKAS Nr Nr SXTH10M-XT3 SXTH10M-BT SXTH10i-XT3 SXTH10i-BT 1/4-3/4 SXTH11M-XT3 SXTH11M-BT SXTH11i-XT3 SXTH11i-BT 3/4-4 SXTH9M-XT3 SXTH9M-BT SXTH9i-XT3 SXTH9i-BT 4-8 PRZEDŁUŻKI głowic głowic EGX /4-3/8 EGX /8-1/2 EGX /2-3/4 EGX /4-2 EGX Uwaga: BT oznacza Bluetooth SXTH5M-XT3 Tel: ; oberon@oberon.com.pl Partners in Precision 7

8 ZASTOSOWANIA SPECJALNE Pomiar otworów specjalnych Firma Bowers oferuje kompleksowy, bardzo szeroki zakres średnicówek i przyrządów do pomiarów wewnętrznych. Pomimo to, nie wszystkie zadania mogę być zrealizowane za pomocą standardowych rozwiązań. Priorytetowe podejście do spełnienia oczekiwań Klientów, motywuje inżynierów firmy Bowers do znajdowania rozwiązań również takich nietypowych problemów pomiarowych. Poniżej przedstawiamy niektóre z wielu róznorodnych rozwiązań możliwych dzięki specjalnym głowicom pomiarowym. Adapter kątowy 2 i 3 punktowe głowice do gwintów do gwintów okrągłych 2 i 3 punktowe głowice do rowków Pomiar zacisków hamulców Pomiar powierzchni kulistch Pomiar wielowypustów 2 punktowa głowica sferyczna 3 punktowa głowica sferyczna Pomiar rowków 8 Oberon Sp. z o.o. ul. Świerszcza Warszawa oberon@oberon.com.pl LEAXT-POL
