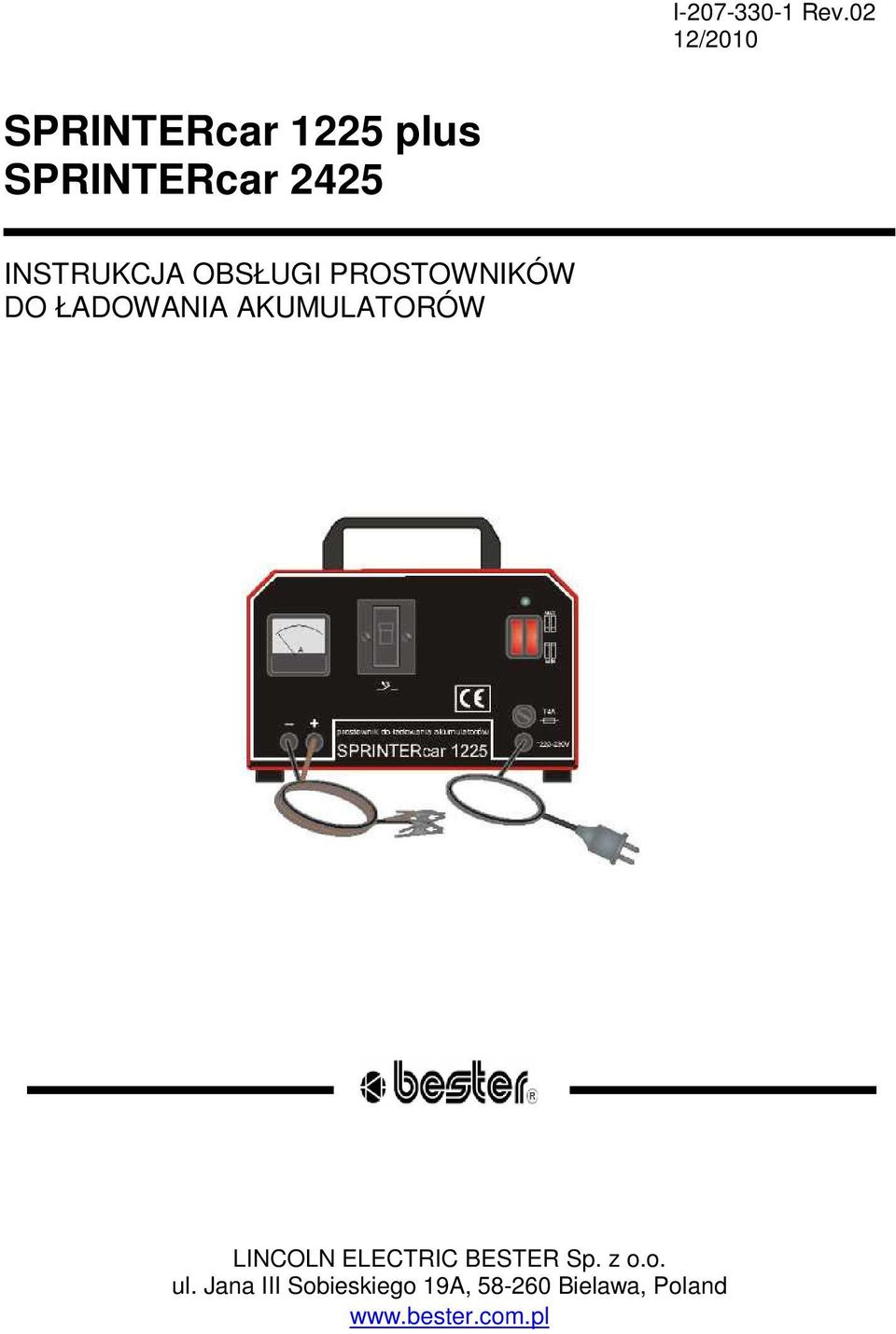

1 I Rev.02 12/2010 SPRINTERcar 1225 plus SPRINTERcar 2425 INSTRUKCJA OBSŁUGI PROSTOWNIKÓW DO ŁADOWANIA AKUMULATORÓW LINCOLN ELECTRIC BESTER Sp. z o.o. ul. Jana III Sobieskiego 19A, Bielawa, Poland

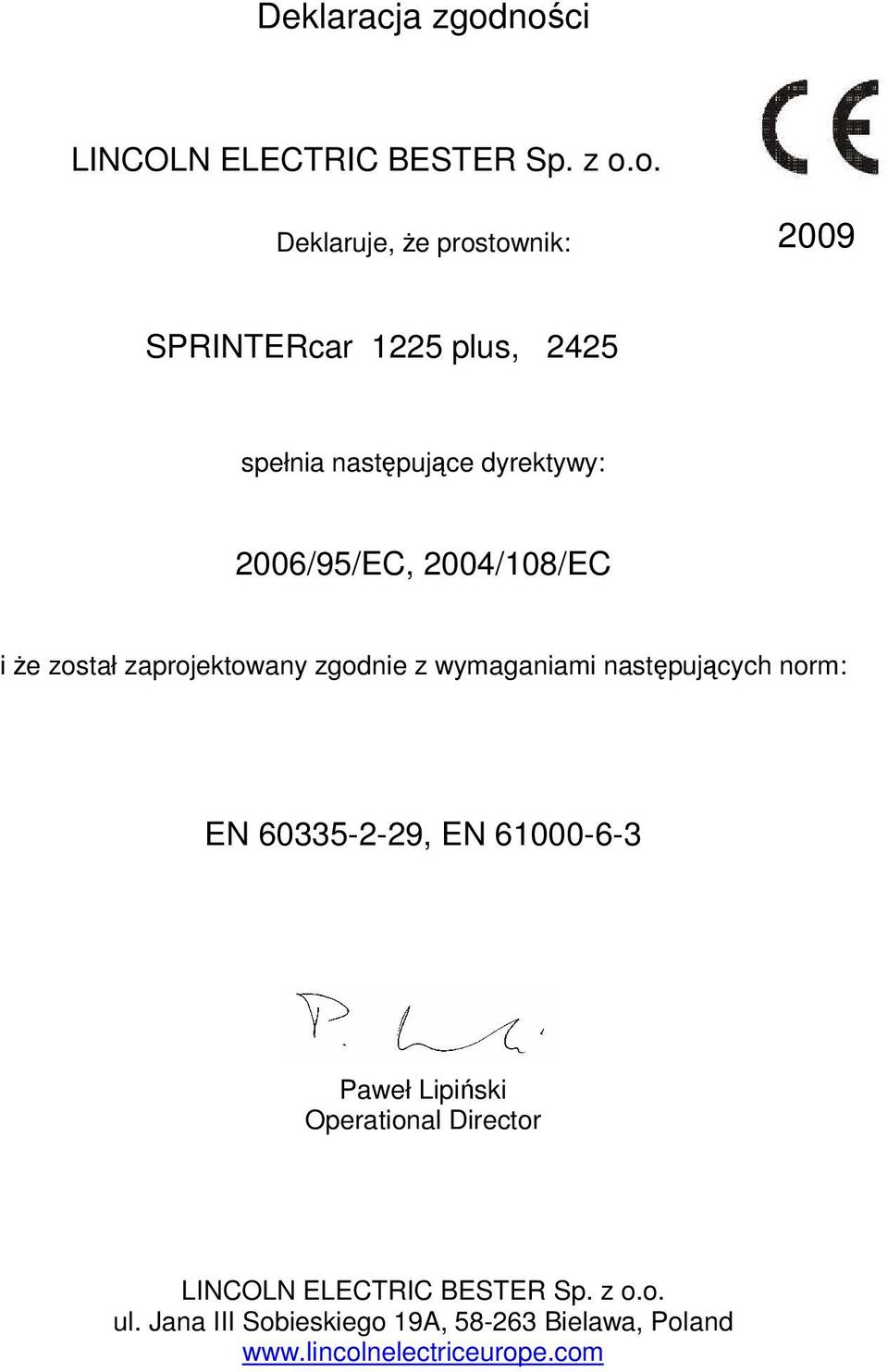

2 Deklaracja zgodnoci LINCOLN ELECTRIC BESTER Sp. z o.o. Deklaruje, e prostownik: 2009 SPRINTERcar 1225 plus, 2425 spełnia nastpujce dyrektywy: 2006/95/EC, 2004/108/EC i e został zaprojektowany zgodnie z wymaganiami nastpujcych norm: EN , EN Paweł Lipiski Operational Director LINCOLN ELECTRIC BESTER Sp. z o.o. ul. Jana III Sobieskiego 19A, Bielawa, Poland

3 Od LINCOLN ELECTRIC BESTER Sp. z o.o DZIKUJEMY za dokonanie zakupu prostownika SPRINTERcar. Prosz sprawdzi czy opakowanie i urzdzenie nie s uszkodzone. Reklamacje uszkodze powstałych podczas transportu musz by natychmiast zgłoszone do dostawcy (dystrybutora). Dla ułatwienia prosimy o zapisanie na ostatniej stronie (okładka) danych identyfikacyjnych wyrobów. Nazw modelu, numer seryjny, indeks modelu i code moecie pastwo znale na tabliczce znamionowej wyrobu. Nie wyrzuca tego produktu razem z odpadami domowymi! Zgodnie z Dyrektyw Europejsk 2002/96/EC Pozbywanie si zuytego Sprztu Elektrycznego i Elektronicznego (Waste Electrical and Electronic Equipment, WEEE) i jej wprowadzeniem w ycie zgodnie z midzynarodowym prawem, zuyty sprzt elektryczny musi by składowany oddzielnie i specjalnie utylizowany. Jako właciciel urzdzenia powiniene otrzyma informacje o zatwierdzonym systemie składowania od naszego lokalnego przedstawiciela. Stosujc te wytyczne bdziesz chronił rodowisko i zdrowie człowieka! Oddajc urzdzenie do utylizacji naley równie zadba o to by usun wszelkie zagroenia z nim zwizane: Odci przewody zasilajce tu przy urzdzeniu. LINCOLN ELECTRIC BESTER Sp.z o.o. ul. Jana III Sobieskiego 19A, Bielawa, Poland 3

4 Spis treci Opis urzdzenia... 5 Bezpieczestwo uytkowania... 6 Dane techniczne... 8 Kompletacja... 8 Elementy obsługi... 9 Warunki eksploatacji Warunki zasilania Przygotowanie prostownika do eksploatacji Przygotowanie akumulatorów do ładowania Ładowanie akumulatorów Zabezpieczenie termiczne Wykaz czci zamiennych Obsługa okresowa Zanim skorzystasz z serwisu Notatki

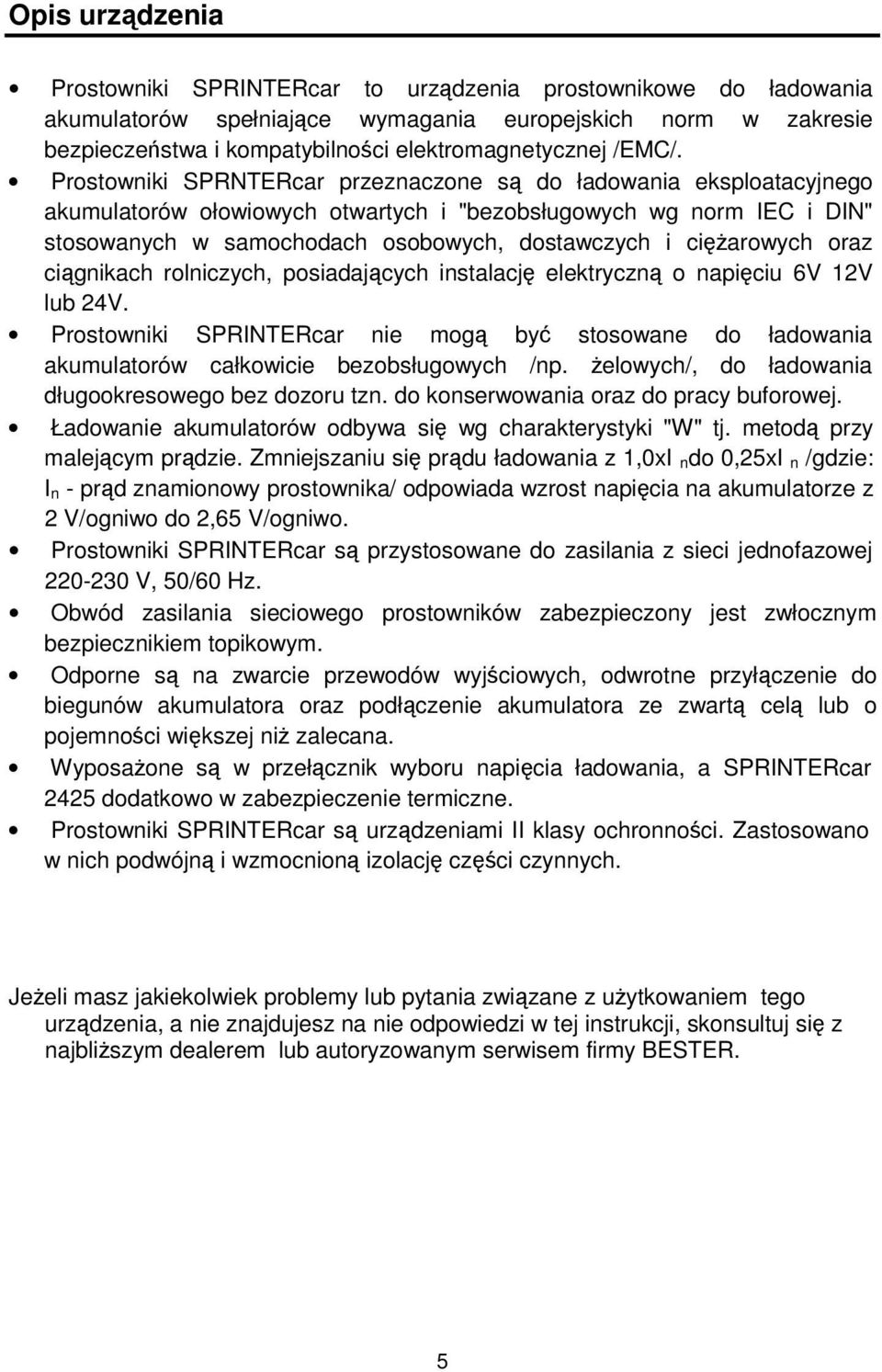

5 Opis urzdzenia Prostowniki SPRINTERcar to urzdzenia prostownikowe do ładowania akumulatorów spełniajce wymagania europejskich norm w zakresie bezpieczestwa i kompatybilnoci elektromagnetycznej /EMC/. Prostowniki SPRNTERcar przeznaczone s do ładowania eksploatacyjnego akumulatorów ołowiowych otwartych i "bezobsługowych wg norm IEC i DIN" stosowanych w samochodach osobowych, dostawczych i ciarowych oraz cignikach rolniczych, posiadajcych instalacj elektryczn o napiciu 6V 12V lub 24V. Prostowniki SPRINTERcar nie mog by stosowane do ładowania akumulatorów całkowicie bezobsługowych /np. elowych/, do ładowania długookresowego bez dozoru tzn. do konserwowania oraz do pracy buforowej. Ładowanie akumulatorów odbywa si wg charakterystyki "W" tj. metod przy malejcym prdzie. Zmniejszaniu si prdu ładowania z 1,0xI ndo 0,25xI n /gdzie: I n - prd znamionowy prostownika/ odpowiada wzrost napicia na akumulatorze z 2 V/ogniwo do 2,65 V/ogniwo. Prostowniki SPRINTERcar s przystosowane do zasilania z sieci jednofazowej V, 50/60 Hz. Obwód zasilania sieciowego prostowników zabezpieczony jest zwłocznym bezpiecznikiem topikowym. Odporne s na zwarcie przewodów wyjciowych, odwrotne przyłczenie do biegunów akumulatora oraz podłczenie akumulatora ze zwart cel lub o pojemnoci wikszej ni zalecana. Wyposaone s w przełcznik wyboru napicia ładowania, a SPRINTERcar 2425 dodatkowo w zabezpieczenie termiczne. Prostowniki SPRINTERcar s urzdzeniami II klasy ochronnoci. Zastosowano w nich podwójn i wzmocnion izolacj czci czynnych. Jeeli masz jakiekolwiek problemy lub pytania zwizane z uytkowaniem tego urzdzenia, a nie znajdujesz na nie odpowiedzi w tej instrukcji, skonsultuj si z najbliszym dealerem lub autoryzowanym serwisem firmy BESTER. 5

6 Bezpieczestwo uytkowania OSTRZEENIE: Instalacj i eksploatacj tego urzdzenia mona dokona tylko po dokładnym zapoznaniu si z t instrukcj obsługi. Nieprzestrzeganie zalece zawartych w tej instrukcji moe narazi uytkownika na powane obraenie ciała, mier lub uszkodzenie samego urzdzenia. Lincoln Electric Bester Sp z o. o. nie ponosi odpowiedzialnoci za uszkodzenia spowodowane niewłaciw instalacj, niewłaciw konserwacj lub nienormaln obsług. Naprawy urzdzenia mog by wykonywane w autoryzowanych punktach serwisowych. OSTRZEENIE! Bezwzgldnie musz by przestrzegane instrukcje dla uniknicia obrae ciała, mierci lub uszkodzenia samego urzdzenia. Chro siebie i innych przed moliwym obraeniem ciała lub mierci. CZYTAJ ZE ZROZUMIENIEM INSTRUKCJ OBSŁUGI. Przed rozpoczciem uytkowania tego urzdzenia przeczytaj niniejsz instrukcj ze zrozumieniem. Nieprzestrzeganie przepisów zawartych w instrukcji moe spowodowa powane obraenia ciała, mier lub uszkodzenie samego urzdzenia. Przestrzega przepisów: umieszczonych na akumulatorach, w instrukcji obsługi i w poradniku eksploatacji danego pojazdu. Niebezpieczestwo wybuchu - podczas ładowania akumulatorów ołowiowych powstaje mieszanka tlenu i wodoru, która przy okrelonym steniu moe doprowadzi do wybuchu! W przypadku stwierdzenia wyczuwalnej obecnoci gazu nie naley prostownika odłcza od sieci i od akumulatora, tylko natychmiast przewietrzy pomieszczenie. URZ DZENIE ZASILANE ELEKTRYCZNIE: Przed przystpieniem do jakichkolwiek prac przy tym urzdzeniu odłczy jego zasilanie sieciowe. Urzdzenie to powinno by zainstalowane zgodnie z zaleceniami producenta i obowizujcymi przepisami. Uywanie otwartego ognia, urzdze iskrzcych i palenie tytoniu jest wzbronione. Unika powstawania iskier na skutek posługiwania si przewodami i urzdzeniami elektrycznymi i na skutek powstawania elektrycznoci statycznej. Unika powstawania zwar. Nosi okulary ochronne. Niebezpieczestwo oparzenia - elektrolit akumulatora działa rco. Uywa rkawice i odzie ochronn! Nie przechyla akumulatora - moe z niego wyciec elektrolit. Rozpryski elektrolitu na skórze lub odziey natychmiast zneutralizowa ługiem lub płynnym mydłem i obficie spłuka wod. 6

7 Pierwsza pomoc w przypadku oblania elektrolitem. Oczy, jeli przedostały si do nich rozpryski elektrolitu, płuka przez kilka minut wod! Uda si natychmiast do lekarza! Przechowywa elektrolit i akumulatory w miejscu niedostpnym dla dzieci. ZGODNO Z CE: Urzdzenie to spełnia zalecenia Europejskiego Komitetu CE. Wszelkie przeróbki prostownika, we własnym zakresie, s zabronione i powoduj nie tylko utrat uprawnie z tytułu gwarancji, ale mog by przyczyn pogorszenia si warunków bezpieczestwa uytkowania i naraenia uytkownika na niebezpieczestwo poraenia prdem. Uszkodzenie prostownika spowodowane niewłaciw obsług lub z winy uytkownika, powoduje utrat uprawnie z tytułu gwarancji. Po naładowaniu akumulatora przewód zasilajcy prostownika zawsze naley odłczy od sieci zasilajcej. Uytkownik powinien sprawdzi, czy uywanie prostownika nie powoduje zakłóce w pracy innych urzdze, wraliwych na pole elektromagnetyczne np. rozruszników serca, kart magnetycznych, zegarów itp. Prostownik uytkowa z dala od ródeł ciepła, które w zdecydowany sposób mogłyby pogorszy warunki chłodzenia urzdzenia. Nie ładowa akumulatorów uszkodzonych, nieuformowanych i o pojemnociach innych ni zalecane przez producenta. Przed odłczeniem krokodylków od biegunów akumulatora, wyłczy zasilanie sieciowe prostownika poprzez wyjcie wtyczki przewodu sieciowego z gniazda zasilajcego. Eksploatacj prostownika serii SPRINTERcar naley prowadzi zgodnie z ogólnymi zasadami przepisów bhp przy obsłudze i eksploatacji urzdze zasilanych napiciem elektrycznym z sieci. 7

8 Dane techniczne SPRINTERcar 1225 plus 2425 Napicie zasilania V, 50/60 Hz Maksymalny pobór mocy 240W 420W Wyprostowane napicie wyjciowe 12V 24V Podzakres napicia wyprostowanego 6V 12V Prd ładowania (warto rednia) [A] poz. przełcznika MAX/MIN Zakres 12V/6V Zakres 24V/12V MAX 12,5/11,0 12,5/15,0 10,0/9,0 11,0/13,2 8,5/7,7 9,3/11,2 MIN 7,3/6,4 8,0/9,4 Prd ładowania wart.max [A] poz. przeł.max/min Zakres 12V/6V Zakres 24V/12V MAX 25/22 25/30 20/18 22/26 17/15 18/22 MIN 14/12 16/19 Pojemno akumulatora 15h [Ah] / / Stopie ochrony IP 20 Masa 4,5 kg 6,3 kg Klasa izolacji transformatora F Wymiary /szer/ wys/głb/ 255 x 208 x 182 [mm] Dopuszczalna temp. otocz -10 C do +40 C Dopuszczalna wilgotno 80%; t=20 C Długo przewodu sieciowego 1,9 m Długo przewodu wyjciowego 1,7 m Kompletacja W komplecie producent dostarcza: - prostownik - 1 szt - krokodylki - 2 szt - opakowanie - 1 szt - instrukcj obsługi - 1 egz - kart gwarancyjn - 1 egz - zapasowe wkładki bezpiecznikowe - 2 szt. 8

9 Elementy obsługi 1 wskanik prdu ładowania 2 rczka do przenoszenia 3 przełcznik wyboru napicia ładowania 4 lampka sygnalizacji załczenia napicia zasilajcego 5 przełcznik zmiany prdu ładowania i dopasowania do napicia sieci zasilajcej 6 bezpiecznik w obwodzie zasilania sieciowego 7 przewód wyjciowy do podłczenia ładowanego akumulatora 8 wyłcznik instalacyjny w obwodzie wyjciowym 9 lampka sygnalizujca zadziałanie zabezpieczenia termicznego /nie wystpuje w SPRINTERcar 1225 plus/ 10 przewód sieciowy z wtyczk 9

10 Warunki eksploatacji Prostowniki serii SPRINTERcar mog by eksploatowane w warunkach, które: -zapewniaj ochron przed deszczem i wilgoci, -nie ograniczaj swobodnego przepływu powietrza, -wykluczaj gromadzenie si gazów, pyłów i oparów rcych mogcych spowodowa poar lub wybuch. W czasie pracy nie naley zakrywa otworów wentylacyjnych. Warunki zasilania Prostowniki serii SPRINTERcar s przystosowane do współpracy z jednofazow sieci 2-przewodow o napiciu V, 50/60 Hz. Prostowniki serii SPRINTERcar s urzdzeniami II klasy ochronnoci i nie wymagaj dodatkowej ochrony przed dotykiem porednim. Instalacja sieci energetycznej, w której znajduje si gniazdo sieciowe powinna by zabezpieczona: - dla SPRINTERcara 1225 plus wkładk bezpiecznikow 4 A lub wyłcznikiem instalacyjnym nadprdowym o charakterystyce czasowo prdowej C4. - dla SPRINTERcara 2425 wkładk bezpiecznikow 5 A lub wyłcznikiem instalacyjnym nadprdowym o charakterystyce czasowo prdowej C6. Przygotowanie prostownika do eksploatacji Wyj prostownik i krokodylki z opakowania. Połczy krokodylki z przewodem wyjciowym przez wcinicie ich do nasadek, którymi zakoczony jest przewód wyjciowy. Wybra właciwy zakres napicia ładowania za pomoc przełcznika wyboru napicia ładowania, 6V lub 12V dla SPRINTERcar 1225plus oraz 12V lub 24V dla SPRINTERcar Dwigni załczajc wyłcznika instalacyjnego ustawi w połoeniu "I" /załczony/. Przygotowanie akumulatora do ładowania Sposób ładowania akumulatorów oraz czynnoci przygotowawcze powinny by zgodne z instrukcj obsługi ładowanych akumulatorów. Przy braku instrukcji producenta, naley: - sprawdzi stan zacisków i połcze - wykrci korki wentylacyjne z akumulatora /jeli s/ - sprawdzi poziom elektrolitu we wszystkich celach i w razie koniecznoci uzupełni go wod destylowan lub zdemineralizowan do poziomu mm powyej krawdzi płyt akumulatorowych /dotyczy akumulatorów otwartych/ 10

11 Ładowanie akumulatorów Krokodylki przewodu wyjciowego podłczy do biegunów akumulatora; odpowiednio: krokodylek na przewodzie czerwonym z biegunem "+", krokodylek na przewodzie czarnym z biegunem "-". W pierwszej kolejnoci podłczy zacisk o polaryzacji odwrotnej ni "masa" pojazdu. Włczy wtyczk przewodu sieciowego prostownika do gniazda zasilania 1-fazowej sieci V, 50/60 Hz. Nad przełcznikiem "MAX-MIN" zawieci si zielona lampka. Przyciski przełcznika "MAX-MIN" ustawi w takich połoeniach, eby prd ładowania /warto odczytywana na wskaniku/ miał warto obliczon ze wzoru: I=0,25xC n /np.25 A dla akumulatora o pojemnoci 100Ah/. W trakcie ładowania prd ładowania maleje i wskazówka wskanika przesuwa si w kierunku zera - oznacza to, e proces przebiega prawidłowo i wiadczy o dobrym stanie akumulatora. Gdy pomimo prawidłowego podłczenia akumulatora, wskanik nie wychyla si, to ewentualn tego przyczyn mona znale w rozdziale "Zanim skorzystasz z serwisu". Podczas ładowania nie dopuszcza do nadmiernego wzrostu temperatury akumulatora /nie powinna przekracza 45 C/. Akumulatory mona uzna za naładowane jeeli: - w cigu ostatnich dwóch godzin ładowania wystpuje intensywne "gazowanie" akumulatora i wskazówka wskanika znajduje si w pobliu pola 0-5,, - ciar właciwy elektrolitu mierzony areometrem wynosi ok 1,28 g/cm 3. Po naładowaniu akumulatora naley najpierw wycign wtyczk sieciow z gniazda zasilajcego, a nastpnie zdj krokodylki z biegunów akumulatora /jako pierwszy odłczy krokodylek o tej samej polaryzacji co "masa" pojazdu/. Sprawdzi poziom elektrolitu i w razie koniecznoci uzupełni jego stan. Zakrci korki wlewowe po uprzednim sprawdzeniu ich dronoci. Zabezpieczenie termiczne - tylko SPRINTERcar 2425 Nadmierne nagrzanie si transformatora prostownika powoduje jego wyłczenie, co sygnalizowane jest zawieceniem si czerwonej lampki Po ostygniciu transformatora, prostownik samoczynnie powróci do pracy, a czerwona lampka zganie. 11

12 Wykaz czci zamiennych 12

13 Wykaz czci zamiennych prostownika SPRINTERcar 1225 plus Indeks wyrobu: B Nazwa wyrobu: SPRINTERcar 1225 plus Kod wykazu czci zamiennych: COODE 1074 Obowizuje: 01/2011 Poz. Nazwa czci Typ Indeks Ilo 1 transformator B R 1 2 mostek prostowniczy KBPC 5006F R 1 3 łcznik klawiszowy W.2.1.3/Z R 1 4 łcznik klawiszowy W4.1.L R 1 5 wkładka bezpiecznikowa WTA-T-3,15A L 250V R 1 6 wyłcznik instalacyjny E81 B R 1 7 wskanik ładowania A A R 1 8 lampka sygnalizacyjna LS4/P/1 zielona R 1 Wykaz czci zamiennych prostownika SPRINTERcar Indeks wyrobu: B Nazwa wyrobu: SPRINTERcar 2425 Kod wykazu czci zamiennych: COODE 1075 Obowizuje: 01/2011 Poz. Nazwa czci Typ Indeks Ilo 1 transformator B R 1 2 mostek prostowniczy KBPC 5006F R 1 3 łcznik klawiszowy W.2.1.3/Z R 1 4 łcznik klawiszowy W4.1.L R 1 5 wkładka bezpiecznikowa WTA-T-4A L 250V R 1 6 wyłcznik instalacyjny E81 B R 1 7 wskanik ładowania A A R 1 8 lampka sygnalizacyjna LS4/P/1 zielona R 1 9 lampka sygnalizacyjna LS4/P/1 czerwona R 1 10 wyłcznik termiczny SO R 1 13

14 Obsługa okresowa Wszystkie czynnoci konserwacyjne mog by dokonywane po wczeniejszym odłczeniu prostownika od sieci zasilajcej. W ramach biecej obsługi naley : - sprawdza stan wtyczki i przewodu sieciowego - sprawdza stan obwodu ładowania, a w szczególnoci stan izolacji przewodów wyjciowych i stan połcze przewodów z zaciskami szczkowymi - dba o czysto i nie dopuszcza do zawilgocenia urzdzenia - po stwierdzeniu utlenienia si czci łczonych, oczyci je z nalotu i przed ponownym skrceniem cienko posmarowa wazelin bezkwasow. Zanim skorzystasz z serwisu Objawy Przyczyna Postpowanie Po włoeniu wtyczki przewodu zasilania do gniazda sieciowego nie zawieca si zielona lampka Brak napicia w sieci lub przepalona wkładka bezpiecznikowa w obwodzie zasilania Sprawdzi czy jest napicie w gniazdku lub wymieni wkładk bezpiecznikow na now tego samego typu i wartoci Po podłczeniu akumulatora i włoeniu wtyczki przewodu zasilajcego do gniazda sieciowego zielona lampka nie za- wieca si, wskanik prdu ładowania nie wychyla si Po podłczeniu akumulatora i włoeniu wtyku przewodu zasilajcego do gniazda sieciowego natychmiast wyłcza si wyłcznik instalacyjny Po podłczeniu akumulatora i włoeniu wtyku przewodu zasilajcego do gniazda sieciowego po pewnym czasie wyłcza si wyłcznik instalacyjny Przerwa w obwodzie ładowania Uszkodzenie wewntrz prostownika Zwarcie w obwodzie ładowania Odwrotne przyłczenie akumulatora do prostownika Akumulator zbyt mocno rozładowany Podłczony akumulator ma za du pojemno Zwarte jedno lub wicej ogniw w akumulatorze Sprawdzi prawidłowo podłczenia akumulatora Odda prostownik do serwisu Odszuka i usun zwarcie Podłczy akumulator prawidłowo Prowadzi ładowanie z dozorem Przerwa ładowanie i zastosowa inny prostownik o wikszym prdzie ładowania Przerwa ładowanie i odda akumulator do sprawdzenia 14

15 wieci si czerwona lampka sygnalizujca uaktywnienie zabezpieczenia termicznego Przyczyny jak wyej Po odczekaniu kilkunastu minut prostownik bdzie gotowy do dalszej pracy 15

16 Notatki
