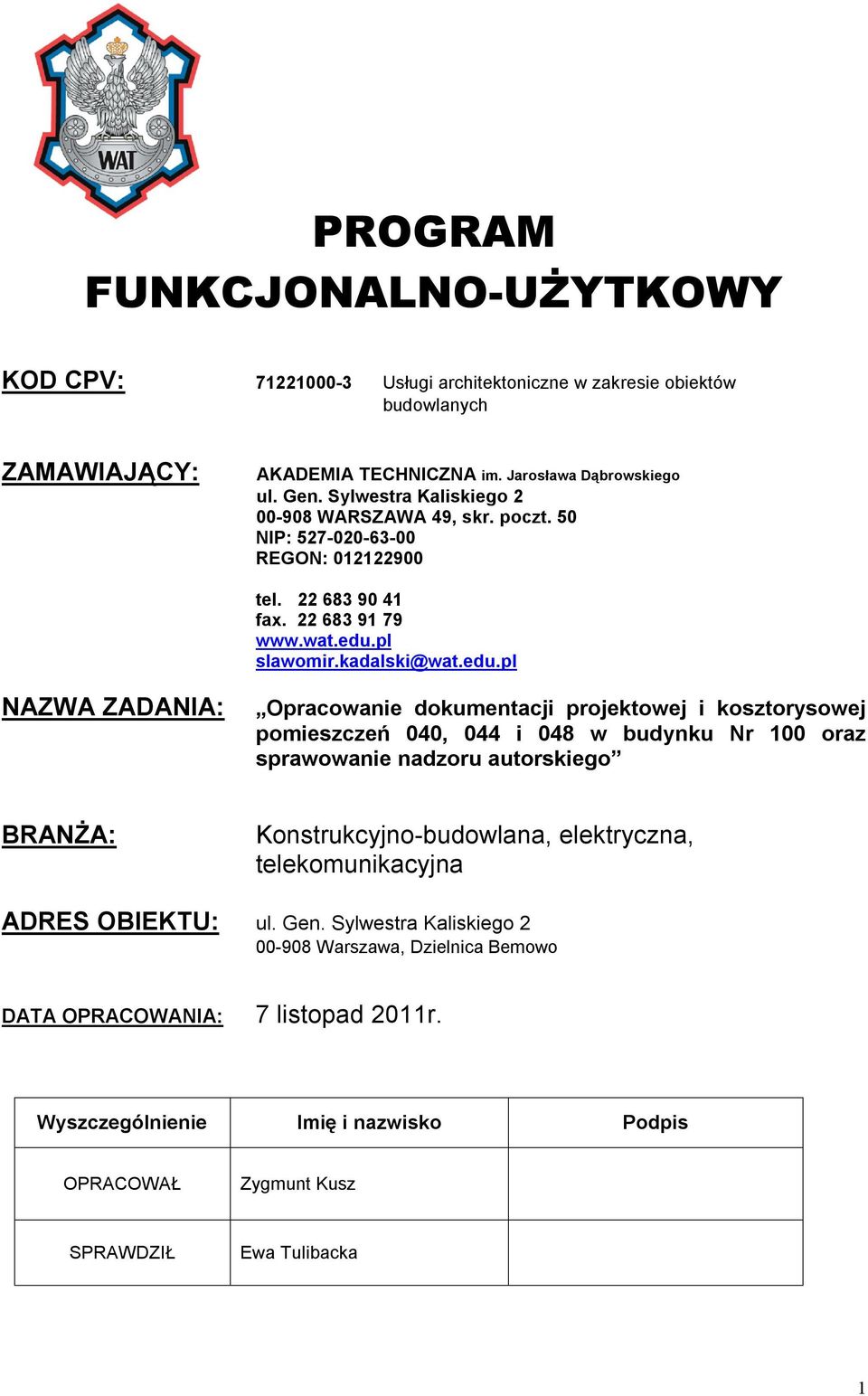

1 PROGRAM FUNKCJONALNO-UŻYTKOWY KOD CPV: Usługi architektoniczne w zakresie obiektów budowlanych ZAMAWIAJĄCY: AKADEMIA TECHNICZNA im. Jarosława Dąbrowskiego ul. Gen. Sylwestra Kaliskiego WARSZAWA 49, skr. poczt. 50 NIP: REGON: tel fax slawomir.kadalski@wat.edu.pl NAZWA ZADANIA: Opracowanie dokumentacji projektowej i kosztorysowej pomieszczeń 040, 044 i 048 w budynku Nr 100 oraz sprawowanie nadzoru autorskiego BRANŻA: Konstrukcyjno-budowlana, elektryczna, telekomunikacyjna ADRES OBIEKTU: ul. Gen. Sylwestra Kaliskiego Warszawa, Dzielnica Bemowo DATA OPRACOWANIA: 7 listopad 2011r. Wyszczególnienie Imię i nazwisko Podpis OPRACOWAŁ Zygmunt Kusz SPRAWDZIŁ Ewa Tulibacka 1

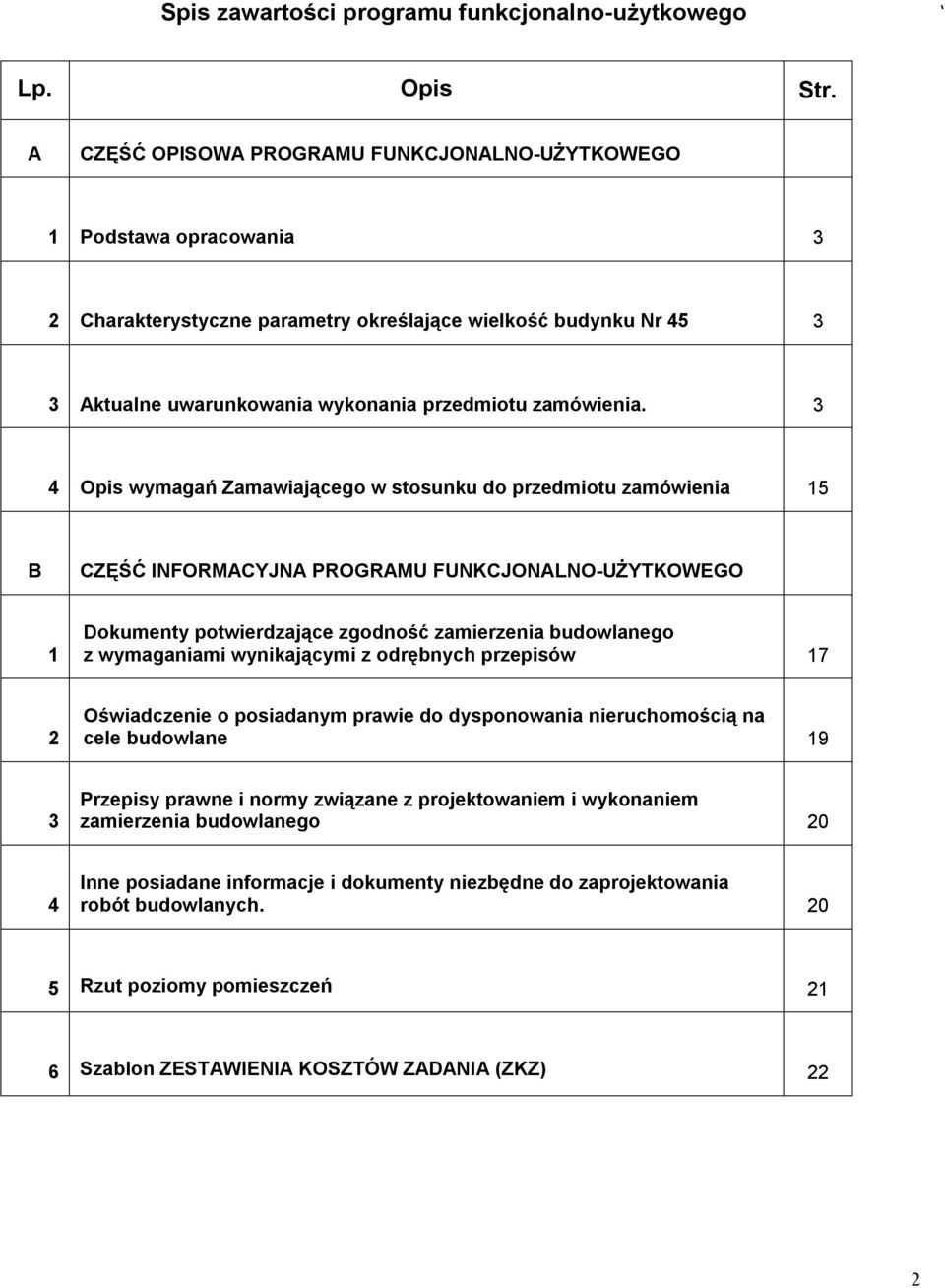

2 Spis zawartości programu funkcjonalno-użytkowego Lp. Opis Str. A CZĘŚĆ OPISOWA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO 1 Podstawa opracowania 3 2 Charakterystyczne parametry określające wielkość budynku Nr Aktualne uwarunkowania wykonania przedmiotu zamówienia. 3 4 Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia 15 B CZĘŚĆ INFORMACYJNA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO 1 Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów 17 2 Oświadczenie o posiadanym prawie do dysponowania nieruchomością na cele budowlane 19 3 Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego 20 4 Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót budowlanych Rzut poziomy pomieszczeń 21 6 Szablon ZESTAWIENIA KOSZTÓW ZADANIA (ZKZ) 22 2

3 A. CZĘŚĆ OPISOWA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO 1. Podstawa opracowania: Art. 31 ust. 2 ustawy z dnia 29 stycznia 2004r. Prawo zamówień publicznych (t.j.: Dz. U. z 2010r. Nr 113, poz. 759 z późn. zm.) o treści: Jeżeli przedmiotem zamówienia jest zaprojektowanie i wykonanie robót budowlanych w rozumieniu ustawy z dnia 7 lipca 1994 r. - Prawo budowlane, zamawiający opisuje przedmiot zamówienia za pomocą programu funkcjonalno-użytkowego. 15 rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z dnia 16 września 2004r. Nr 202, poz. 2072), wydanego na podstawie art. 31 ust. 4 ustawy Prawo zamówień publicznych o treści: Program funkcjonalno-użytkowy służy do ustalenia planowanych kosztów prac projektowych i robót budowlanych, przygotowania oferty szczególnie w zakresie obliczenia ceny oferty oraz wykonania prac projektowych.. 2. Charakterystyczne parametry określające wielkość budynku Nr 100 Rok budowy: 1962 Funkcja obiektu: PKOB 1263 Budynki szkół i instytucji badawczych Kubatura: m 3 Powierzchnia ogólna: m 2 Powierzchnia użytkowa: m 2 Powierzchnia dachu: m 2 Kondygnacji nad powierzchnią: 4 Kondygnacji pod powierzchnią: 1 (suterena) Konstrukcja budynku: murowana Strop: niepalny Konstrukcja dachu: żelbet Pokrycie: papa Instalacje: elektryczna, co., wod-kan. 3. Aktualne uwarunkowania wykonania przedmiotu zamówienia. 1) Stan istniejący: Pomieszczenie 040 znajduje się na obniżonym parterze między pionami C i D w budynku 100. Przedmiotem zamówienia jest remont pomieszczenia 040 (pow. około 20 m²). nowe: W pomieszczeniu 040 znajdują się następujące urządzenia, które należy zdemontować i wymienić na umywalkę na umywalkę z szafką, termę elektryczną 5l, skrzynki z wyłącznikiem, lampkami sygnalizacyjnymi i bezpiecznikami, ościeżnicę wraz ze skrzydłem drzwiowym do pomieszczenia 044 na drzwi ze skrzydłem o szer. O,90 m. 3

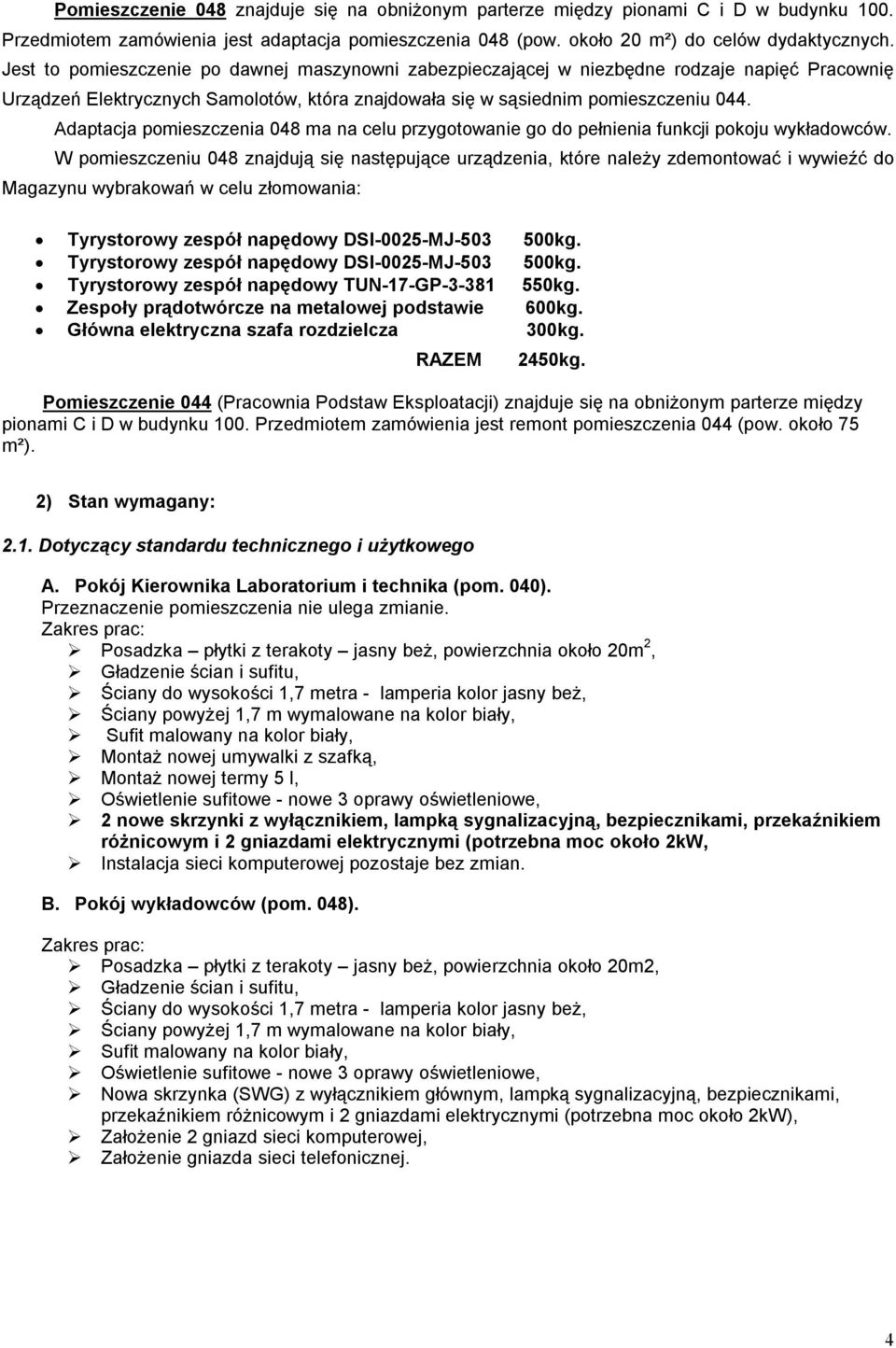

4 Pomieszczenie 048 znajduje się na obniżonym parterze między pionami C i D w budynku 100. Przedmiotem zamówienia jest adaptacja pomieszczenia 048 (pow. około 20 m²) do celów dydaktycznych. Jest to pomieszczenie po dawnej maszynowni zabezpieczającej w niezbędne rodzaje napięć Pracownię Urządzeń Elektrycznych Samolotów, która znajdowała się w sąsiednim pomieszczeniu 044. Adaptacja pomieszczenia 048 ma na celu przygotowanie go do pełnienia funkcji pokoju wykładowców. W pomieszczeniu 048 znajdują się następujące urządzenia, które należy zdemontować i wywieźć do Magazynu wybrakowań w celu złomowania: Tyrystorowy zespół napędowy DSI-0025-MJ kg. Tyrystorowy zespół napędowy DSI-0025-MJ kg. Tyrystorowy zespół napędowy TUN-17-GP kg. Zespoły prądotwórcze na metalowej podstawie 600kg. Główna elektryczna szafa rozdzielcza 300kg. RAZEM 2450kg. Pomieszczenie 044 (Pracownia Podstaw Eksploatacji) znajduje się na obniżonym parterze między pionami C i D w budynku 100. Przedmiotem zamówienia jest remont pomieszczenia 044 (pow. około 75 m²). 2) Stan wymagany: 2.1. Dotyczący standardu technicznego i użytkowego A. Pokój Kierownika Laboratorium i technika (pom. 040). Przeznaczenie pomieszczenia nie ulega zmianie. Zakres prac: Posadzka płytki z terakoty jasny beż, powierzchnia około 20m 2, Gładzenie ścian i sufitu, Ściany do wysokości 1,7 metra - lamperia kolor jasny beż, Ściany powyżej 1,7 m wymalowane na kolor biały, Sufit malowany na kolor biały, Montaż nowej umywalki z szafką, Montaż nowej termy 5 l, Oświetlenie sufitowe - nowe 3 oprawy oświetleniowe, 2 nowe skrzynki z wyłącznikiem, lampką sygnalizacyjną, bezpiecznikami, przekaźnikiem różnicowym i 2 gniazdami elektrycznymi (potrzebna moc około 2kW, Instalacja sieci komputerowej pozostaje bez zmian. B. Pokój wykładowców (pom. 048). Zakres prac: Posadzka płytki z terakoty jasny beż, powierzchnia około 20m2, Gładzenie ścian i sufitu, Ściany do wysokości 1,7 metra - lamperia kolor jasny beż, Ściany powyżej 1,7 m wymalowane na kolor biały, Sufit malowany na kolor biały, Oświetlenie sufitowe - nowe 3 oprawy oświetleniowe, Nowa skrzynka (SWG) z wyłącznikiem głównym, lampką sygnalizacyjną, bezpiecznikami, przekaźnikiem różnicowym i 2 gniazdami elektrycznymi (potrzebna moc około 2kW), Założenie 2 gniazd sieci komputerowej, Założenie gniazda sieci telefonicznej. 4

5 Zakup mebli do pomieszczenia 048 (pokój wykładowców) Lp. Nazwa Wymiary cm Ilość Cena Wartość 1. Biurko kancelaryjne drewniane 140x80 H= Nadstawka na biurko 140x35 H= Kontener biurowy 40x58 H= Stolik pod komputer 80x60 H= Stół kwadratowy na metalowej podstawie 80x80 H= Komódka meblowa 43x40 H= Fotel gabinetowy wyściełany obrotowy 2 8. wyściełane na met. podstawie 5 9. Szafa ubraniowa 2-drzwiowa drewniana 80x60 H= Szafa biurowa 80x41 H= Kosz na śmieci 1 Razem Wykonanie i zabudowa, w ramach remontu, mebli do pomieszczenia 048 (pokój wykładowców) Lp. Nazwa Wymiary cm Ilość Cena Wartość 1. Komandor dwudrzwiowy 160x70 H= Wieszak ścienny 70x160 1 Razem C. Pracownia Podstaw Eksploatacji (pom. 044). Zakres prac: Roboty budowlane (rys. 10). Likwidacja 4 metalowych skrzynek elektrycznych wmurowanych w podłogę betonową. Likwidacja 1 skrzynki bezpieczników. Gładzenie ścian - powierzchnia całkowita S = 100m2. Malowanie ścian na biało - S = 100m2. Malowanie lamperii na wysokość H = 1,7m (jasny beż), powierzchnia całkowita S = 40m2. Położenie płytek gres, powierzchnia całkowita - S = 75m2. Montaż sufitu podwieszanego z oświetleniem, powierzchnia całkowita S = 75m2. Malowanie krat zaokiennych farbą olejną białą. Montaż 4 wentylatorów wyciągowych. Montaż instalacji elektrycznej (rys. 12). 6 nowych skrzynek z wyłącznikiem, bezpiecznikami, lampką sygnalizacyjną, przekaźnikiem różnicowym, gniazdami elektrycznymi i komputerowymi; 4 skrzynek rozdzielczo - zabezpieczających z dwoma podwójnymi gniazdkami, do zasilania stołów lab.; poprowadzenie zasilania rzutnika multimedialnego; poprowadzenie zasilania Switch-a; montaż listew zasilających na stołach laboratoryjnych. Montaż instalacji rzutnika multimedialnego (rys. 13). Montaż rzutnika multimedialnego do sufitu. Montaż ekranu na ścianie. Poprowadzenie przewodu sygnałowego łączącego rzutnik multimedialny z jednym stołem laboratoryjnym. Poprowadzenie przewodu zasilającego rzutnik multimedialny oraz zabudowa wyłącznika rzutnika. 5

6 Montaż instalacji sieci komputerowej (rys. 14). Zabudowa na ścianie, pod sufitem podwieszanym, przełącznika D Link DGS 1224T (Switch 24 portowy). Zabudowa 18 gniazd komputerowych RJ 45 w skrzynkach bezpieczników na ścianach do połączenia komputerów z siecią. Poprowadzenie kabli sygnałowych nad sufitem podwieszanym i w rurkach wmurowanych w ściany od Switch-a, do w/w gniazd. Zabudowa 18 gniazd RJ 45 na stołach laboratoryjnych do połączenia komputerów z siecią. Wykonanie kabli do połączenia gniazd komputerowych na stołach z gniazdami na ścianach. Wykonanie i montaż wieszaków ściennych i regału na plecaki studentów (rys. 15). Zakup niezbędnych mebli i wyposażenia do pomieszczenia 044. (rys. 11). Zakup mebli do pomieszczenia 044 (Pracownia Podstaw Eksploatacji) Lp. Nazwa Wymiary cm Ilość Cena Wartość 1. Biurko kancelaryjne drewniane 140x80 H= Nadstawka na biurko 140x35 H= Kontener biurowy 40x58 H= Stół kwadratowy na metalowej podstawie 60x60 H= na met. podstawie siedzisko drewniane 32 Razem Wykonanie i zabudowa, w ramach remontu, mebli do pomieszczenia 044 (Pracownia Podstaw Eksploatacji) rys. 15, 16, 17 i 18. Lp. Nazwa Wymiary cm Ilość Cena Wartość 1. Regał na plecaki studentów 160x70 H= Wieszak ścienny (komplet) 70x180-2szt 60x180-2szt 1 Wymiana blatów stołów laboratoryjnych 160x80 16 Wymiana nadstawek stołów 160x21 H=46 12 Wymiana nadstawek stołów 160x30 H=46 4 Razem 6

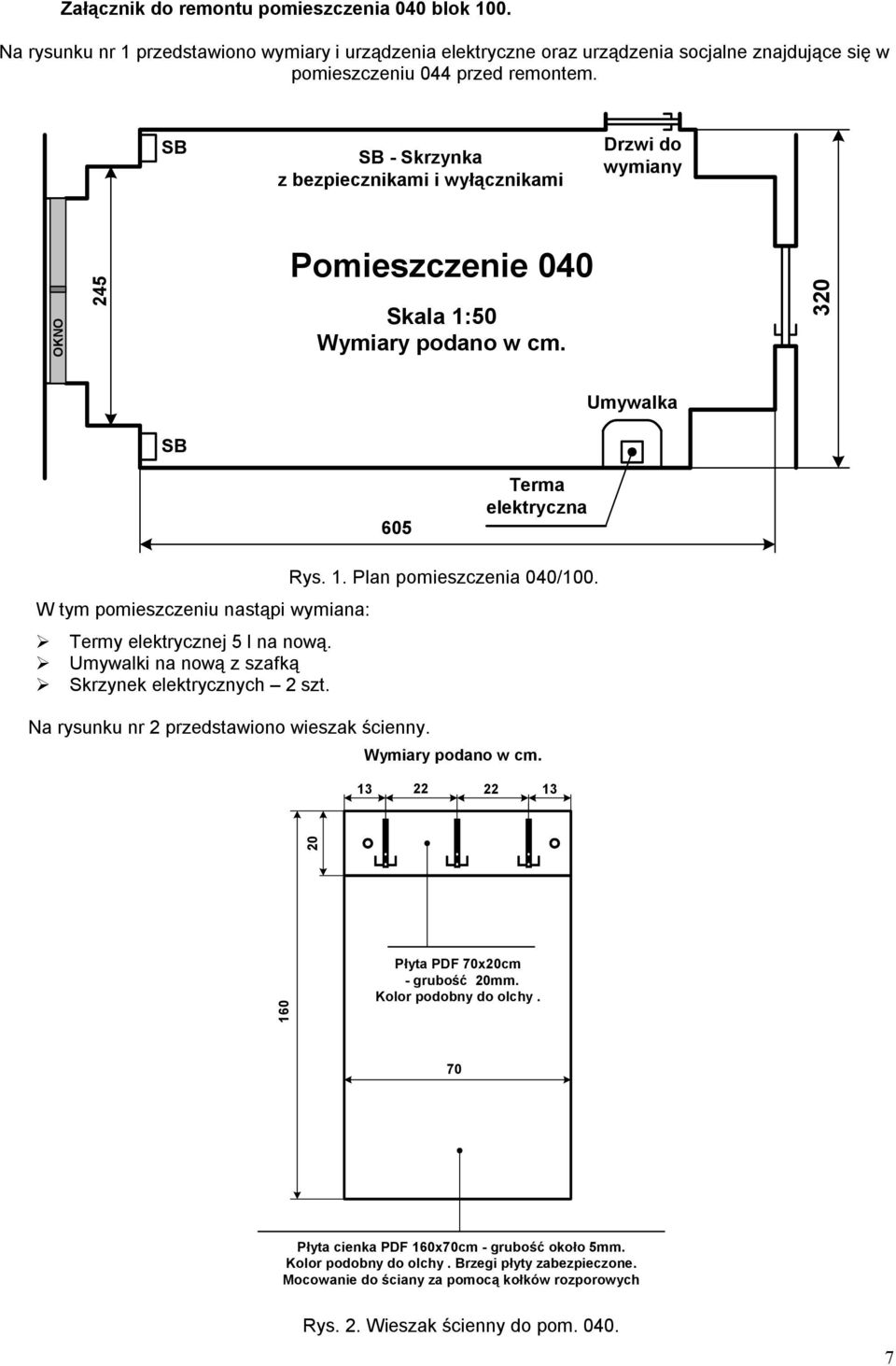

7 Załącznik do remontu pomieszczenia 040 blok 100. Na rysunku nr 1 przedstawiono wymiary i urządzenia elektryczne oraz urządzenia socjalne znajdujące się w pomieszczeniu 044 przed remontem. - Skrzynka z bezpiecznikami i wyłącznikami Drzwi do wymiany 245 Pomieszczenie 040 Skala 1: Umywalka 605 Terma elektryczna W tym pomieszczeniu nastąpi wymiana: Termy elektrycznej 5 l na nową. Umywalki na nową z szafką Skrzynek elektrycznych 2 szt. Na rysunku nr 2 przedstawiono wieszak ścienny. Rys. 1. Plan pomieszczenia 040/ Płyta PDF 70x20cm - grubość 20mm. Kolor podobny do olchy. 70 Płyta cienka PDF 160x70cm - grubość około 5mm. Kolor podobny do olchy. Brzegi płyty zabezpieczone. Mocowanie do ściany za pomocą kołków rozporowych Rys. 2. Wieszak ścienny do pom

8 Na rysunku nr 3 przedstawiono widok skrzynki elektrycznej. 21cm 100A 25A 30mA B10 30cm Rys. 3. Skrzynka elektryczna.- 2 szt. do pomieszczenia 040. Załącznik do remontu pomieszczenia 048 blok 100 (Pokój wykładowców). Na rysunku nr 4 przedstawiono wymiary i urządzenia elektryczne znajdujące się w pomieszczeniu 048 przed remontem (maszynownia Laboratorium urządzeń elektrycznych samolotów). Urządzenia te będą zdemontowane i wywiezione do magazynu wybrakowań. Pomieszczenie 048 Maszynownia x45 H= x45 H=215 Tyrystorowy zespół napędowy 2szt. DSI-0025-MJ x55 H=215 TZN TUN-17- GP x55 H=200 Główna szafa rozdzielcza Wysokość pomieszczenia H= x75 H=90 Zespoły prądotwórcze na metalowej podstawie Skrzynka z bezpiecznikami i wyłącznikami Masy zespołów 1. Tyrystorowy zespół napędowy DSI-0025-MJ kg. 2. Tyrystorowy zespół napędowy DSI-0025-MJ kg. 3. Tyrystorowy zespół napędowy TUN-17-GP kg. 4. Zespoły prądotwórcze na metalowej podstawie 600kg. 5. Główna elektryczna szafa rozdzielcza 300kg. RAZEM 2450kg. Rys. 4. Wymiary i wyposażenie maszynowni. 8

9 Na rysunku nr 5 przedstawiono rozmieszczenie mebli po remoncie pomieszczenia 048. Pomieszczenie 048 Pokój wykładowców Szafka 43x40 H=76 Biurko 140x80 H=74 z nadstawką Stolik pod komputer 80x60 H=120 Szafa na dok. 80x41 H=184 Komandor 2-drzwiowy 160x70 Szafa ubraniowa 80x60 H=195 Szafka 43x40 H=76 Biurko 140x80 H=74 z nadstawką 80x60 H=120 Biurko pod komputer Szafa na dok. 80x41 H=184 Stolik 80x80 H=74 Wieszak ścienny Rys. 5. Rozmieszczenie mebli w pom. 048 po remoncie. Na rysunku nr 6 przedstawiono rozmieszczenie opraw oświetleniowych po remoncie pomieszczenia 048. Oświetlenie pom. 048 Świetlówka Świetlówka Świetlówka Świetlówka Świetlówka Świetlówka Rys. 6. Oświetlenie pomieszczenia 048 po remoncie. Na rysunku nr 7 przedstawiono instalację elektryczną, gniazda komputerowe i telefoniczne po remoncie pomieszczenia 048. Pomieszczenie 048 Instalacja elektryczna, komputerowa i telefoniczna GT GK Gniazdo podwójne H=100 2 gniazda podwójne H=100 GK - gniazdo komputerowe GT - gniazdo telefoniczne GK SWG H= SWG - skrzynka z wyłącznikiem głównym, bezpiecznikami, lampkami i przekaźnikiem różnicowym. Wyłącznik główny wyłącza zasilanie wszystkich gniazdek elektrycznych. Zapotrzebowanie mocy około 2 kw Rys. 7. Instalacja elektryczna, gniazda komputerowe(gk) i telefoniczne(kt) w pom. 048 po remoncie. 9

10 Na rysunku nr 8 przedstawiono wymiary komandora i wieszaka ściennego do pomieszczenia 048. Do wykonania i zabudowy w ramach remontu. Komandor do pom. 048 Wieszak ścienny Półka Szuflada Szuflada Półka Półka Półka Półka Półka Półka Szuflada Szuflada Szuflada Szuflada Szuflada Szuflada Płyta PDF 70x20cm - grubość 20mm. Kolor podobny do olchy. 70 Płyta cienka PDF 160x70cm - grubość około 5mm. Kolor podobny do olchy. Brzegi płyty zabezpieczone. Mocowanie do ściany za pomocą kołków rozporowych 2-drzwi rozsuwane Rys. 8. Komandor i wieszak ścienny do pomieszczenia 048. Na rysunku nr 9 przedstawiono widok skrzynki z wyłącznikiem głównym (SWG). 21cm 100A 25A 30mA B10 30cm Rys. 9. Skrzynka elektryczna z wyłącznikiem głównym, bezpiecznikami, lampką sygnalizacyjną i przekaźnikiem różnicowym.- 1 szt. do pomieszczenia

11 Załącznik do remontu pomieszczenia 044 blok 100 (Pracownia Podstaw Eksploatacji). Na rysunku nr 10 przedstawiono wymiary i urządzenia elektryczne znajdujące się w pomieszczeniu 044 przed remontem (Laboratorium Urządzeń Elektrycznych Samolotów) metalowe skrzynki elektryczne wmurowane w podłodze Do likwidacji Właz do kanału Pomieszczenie 044 Wysokość pomieszczenia H=320 cm. Przesunięcie - Skrzynka z bezpiecznikami i wyłącznikami 530 Nieczynna metalowa skrzynia elektryczna o wym. 110x150 cm. Do zamurowania. Właz do kanału Do likwidacji Drzwi do wymiany Rys. 10. Wymiary pomieszczenia 044 i urządzenia elektryczne znajdujące się w pomieszczeniu 044 przed remontem (Laboratorium Urządzeń Elektrycznych Samolotów). Na rysunku nr 11 przedstawiono rozmieszczenie mebli po remoncie pomieszczenia 044 (Pracownia Podstae Eksploatacji) Szafa 80x41 H=150 Sejf 67x50 50cm Biurko wykładowcy 120x80 Słupek 46x41 Stół 120x80 Tablica 100x180 Stół 160x80 H=80 Stół 60x60 Szafa 90x Pomieszczenie 044 Szafa 90x Wieszaki 120x40 H= x150 Ekran Regał na plecaki 530 Rys. 11. Rozmieszczenie mebli po remoncie pomieszczenia

12 Na rysunku nr 12 przedstawiono instalację elektryczną pomieszczenia 044 po remoncie Pomieszczenie A 1 25A ma 10A10A 100A 2 25A 30 ma 10A10A 100A 3 25A 30 ma 10A10A 10A Zasilanie rzutnika Wyłącznik zamykany na klucz Wyłączenie wyłącznika 100A nie może wyłączyć zasilania wyłącznika rzutnika Do likwidacji 1 Na dolnej ściance skrzynki zamocować 2 gniazda RJ 45 Na dolnej ściance skrzynki zamocować 4 gniazda RJ 45 Na dolnej ściance skrzynki zamocować 4 gniazda RJ 45 Podłoga Podłoga Podłoga Rys. 12. Rozmieszczenie skrzynek elektrycznych i gniazd. Wyposażenie skrzynek elektrycznych. Na rysunku nr 13 przedstawiono instalację rzutnika multimedialnego w pomieszczeniu 044 po remoncie. Długość przewodu sygnałowego około 8 m Rzutnik multimedialny i ekran. Pom Skrzynka bezpieczników 100 Gniazdo sygnałowe rzutnika Wtyczka Wymiary podano w cm Zas. elektryczne Przewód doprowadzający sygnał z gniazda na stole do rzutnika Długość około 400 cm. Rzutnik 380 Rzutnik Gniazdo zamocowane na stole laboratoryjnym Podstawa rzutnika zawieszona nad podłogą na wysokości 230 cm. 300 Ekran 150x180 Rys. 13. Instalacja rzutnika multimedialnego w pomieszczeniu

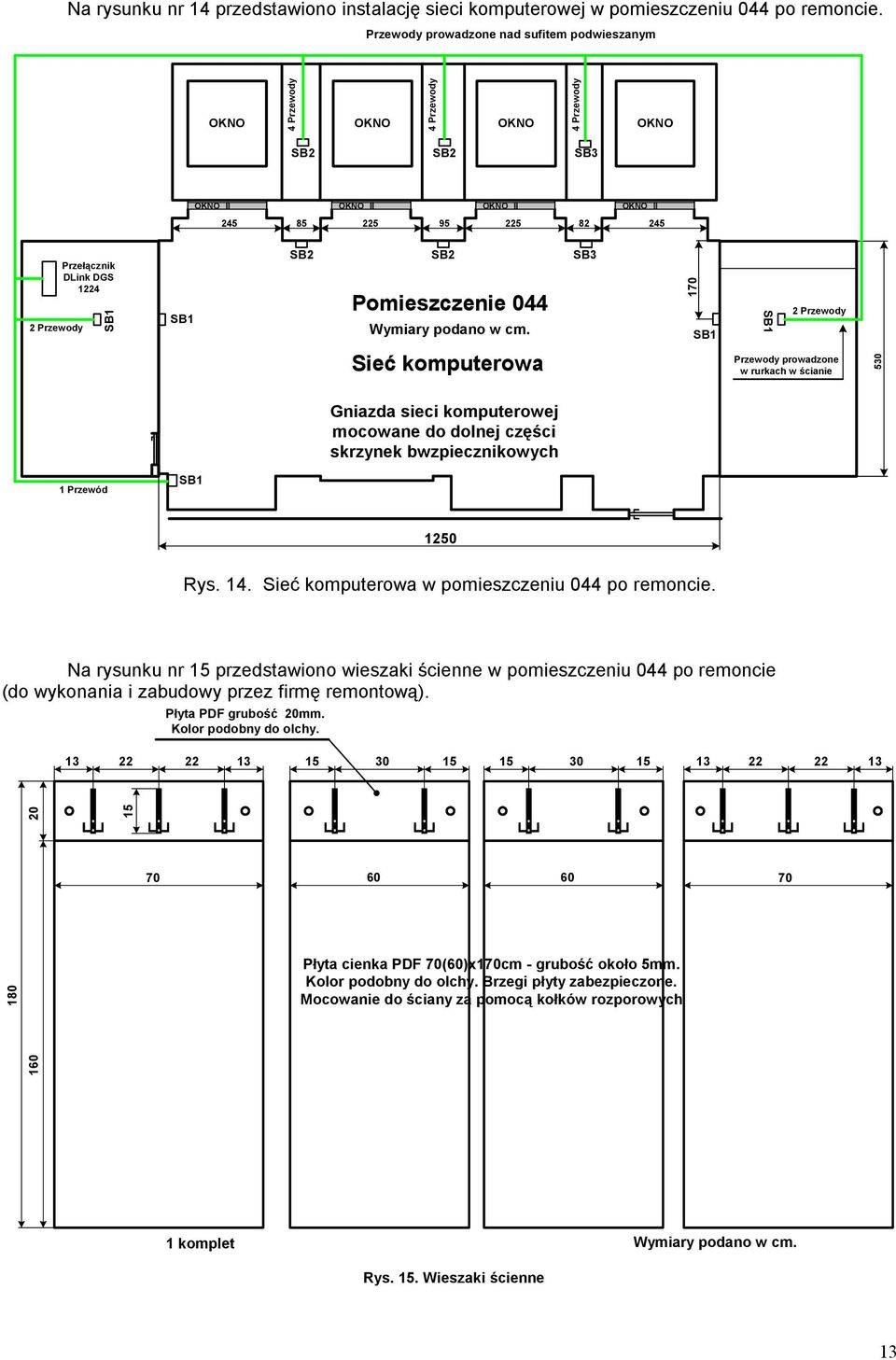

13 Na rysunku nr 14 przedstawiono instalację sieci komputerowej w pomieszczeniu 044 po remoncie. Przewody prowadzone nad sufitem podwieszanym 4 Przewody 4 Przewody 4 Przewody Przewody Przełącznik DLink DGS Pomieszczenie Przewody Sieć komputerowa Przewody prowadzone w rurkach w ścianie 530 Gniazda sieci komputerowej mocowane do dolnej części skrzynek bwzpiecznikowych 1 Przewód Rys. 14. Sieć komputerowa w pomieszczeniu 044 po remoncie. Na rysunku nr 15 przedstawiono wieszaki ścienne w pomieszczeniu 044 po remoncie (do wykonania i zabudowy przez firmę remontową). Płyta PDF grubość 20mm. Kolor podobny do olchy Płyta cienka PDF 70(60)x170cm - grubość około 5mm. Kolor podobny do olchy. Brzegi płyty zabezpieczone. Mocowanie do ściany za pomocą kołków rozporowych komplet Rys. 15. Wieszaki ścienne 13

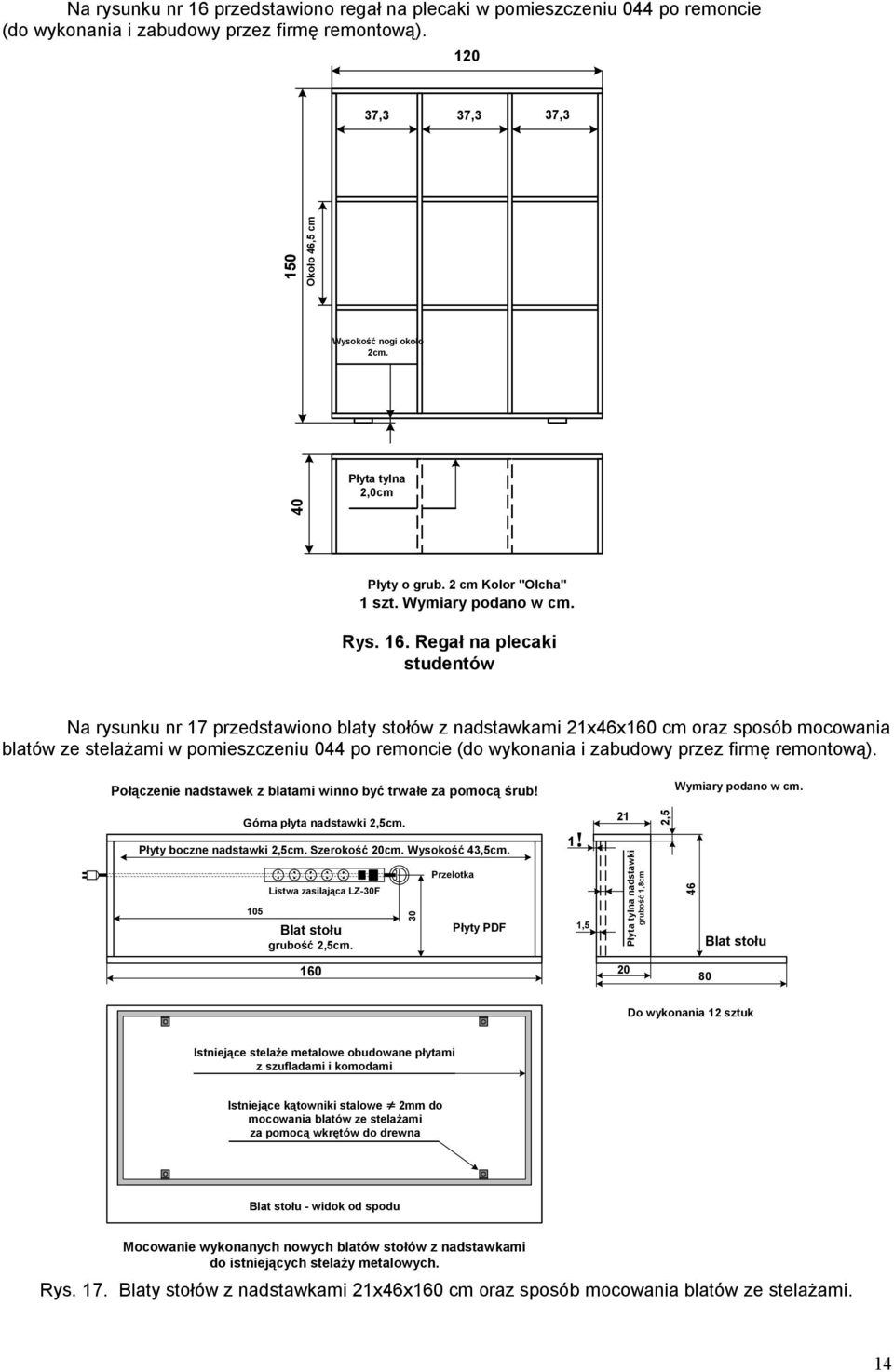

14 Na rysunku nr 16 przedstawiono regał na plecaki w pomieszczeniu 044 po remoncie (do wykonania i zabudowy przez firmę remontową) ,3 37,3 37,3 150 Około 46,5 cm Wysokość nogi około 2cm. 40 Płyta tylna 2,0cm Płyty o grub. 2 cm Kolor "Olcha" 1 szt. Rys. 16. Regał na plecaki studentów Na rysunku nr 17 przedstawiono blaty stołów z nadstawkami 21x46x160 cm oraz sposób mocowania blatów ze stelażami w pomieszczeniu 044 po remoncie (do wykonania i zabudowy przez firmę remontową). Połączenie nadstawek z blatami winno być trwałe za pomocą śrub! Górna płyta nadstawki 2,5cm. Płyty boczne nadstawki 2,5cm. Szerokość 20cm. Wysokość 43,5cm. 105 Listwa zasilająca LZ-30F Blat stołu grubość 2,5cm. 30 Przelotka Płyty PDF 1 1,5 21 Płyta tylna nadstawki grubość 1,8cm 2,5 46 Blat stołu Do wykonania 12 sztuk Istniejące stelaże metalowe obudowane płytami z szufladami i komodami Istniejące kątowniki stalowe 2mm do mocowania blatów ze stelażami za pomocą wkrętów do drewna Blat stołu - widok od spodu Mocowanie wykonanych nowych blatów stołów z nadstawkami do istniejących stelaży metalowych. Rys. 17. Blaty stołów z nadstawkami 21x46x160 cm oraz sposób mocowania blatów ze stelażami. 14

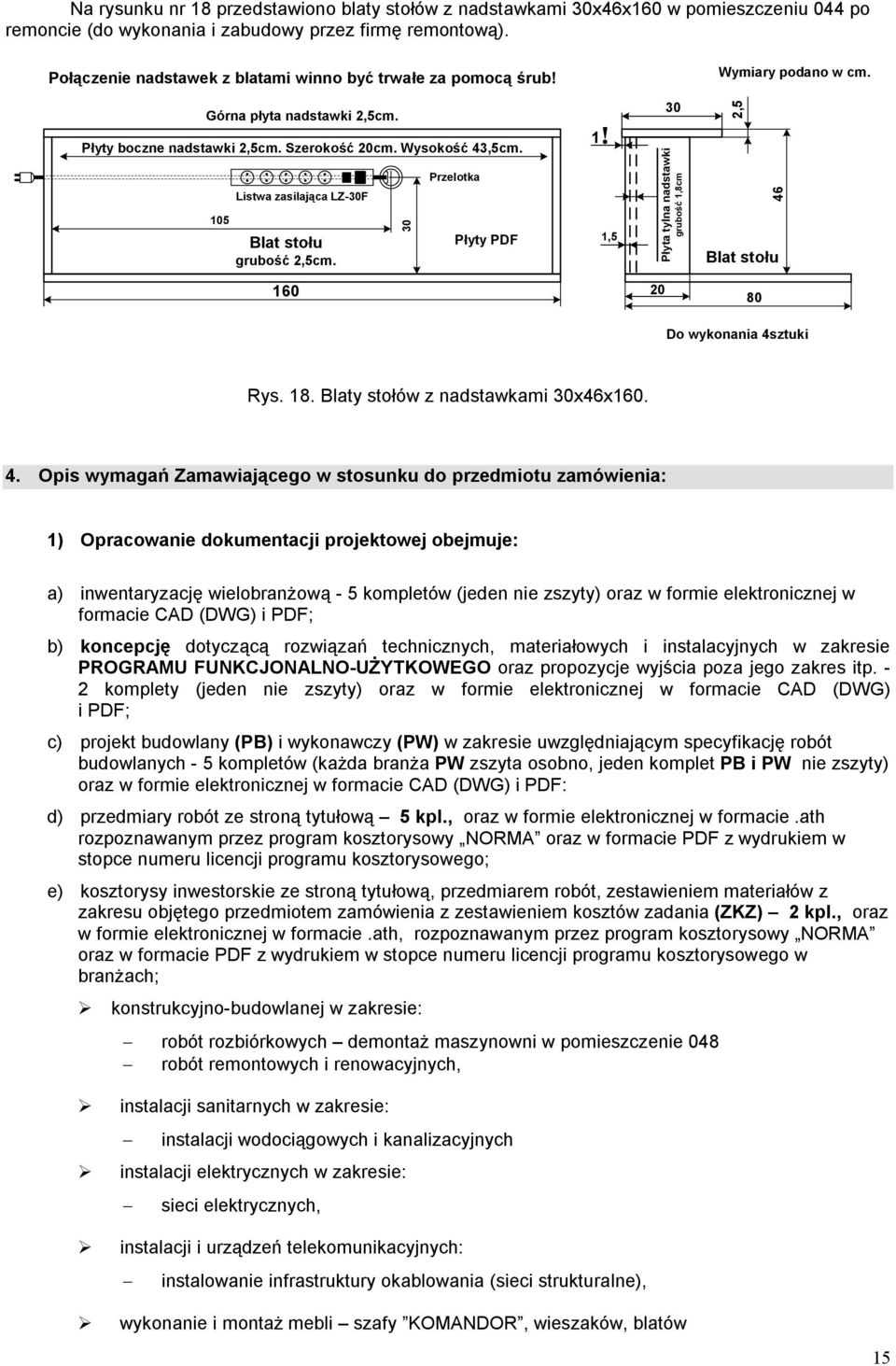

15 Na rysunku nr 18 przedstawiono blaty stołów z nadstawkami 30x46x160 w pomieszczeniu 044 po remoncie (do wykonania i zabudowy przez firmę remontową). Połączenie nadstawek z blatami winno być trwałe za pomocą śrub! Górna płyta nadstawki 2,5cm. Płyty boczne nadstawki 2,5cm. Szerokość 20cm. Wysokość 43,5cm. 105 Listwa zasilająca LZ-30F Blat stołu grubość 2,5cm. 30 Przelotka Płyty PDF 1 1,5 30 Płyta tylna nadstawki grubość 1,8cm 2,5 46 Blat stołu Do wykonania 4sztuki Rys. 18. Blaty stołów z nadstawkami 30x46x Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia: 1) Opracowanie dokumentacji projektowej obejmuje: a) inwentaryzację wielobranżową - 5 kompletów (jeden nie zszyty) oraz w formie elektronicznej w formacie CAD (DWG) i PDF; b) koncepcję dotyczącą rozwiązań technicznych, materiałowych i instalacyjnych w zakresie PROGRAMU FUNKCJONALNO-UŻYTKOWEGO oraz propozycje wyjścia poza jego zakres itp. - 2 komplety (jeden nie zszyty) oraz w formie elektronicznej w formacie CAD (DWG) i PDF; c) projekt budowlany (PB) i wykonawczy (PW) w zakresie uwzględniającym specyfikację robót budowlanych - 5 kompletów (każda branża PW zszyta osobno, jeden komplet PB i PW nie zszyty) oraz w formie elektronicznej w formacie CAD (DWG) i PDF: d) przedmiary robót ze stroną tytułową 5 kpl., oraz w formie elektronicznej w formacie.ath rozpoznawanym przez program kosztorysowy NORMA oraz w formacie PDF z wydrukiem w stopce numeru licencji programu kosztorysowego; e) kosztorysy inwestorskie ze stroną tytułową, przedmiarem robót, zestawieniem materiałów z zakresu objętego przedmiotem zamówienia z zestawieniem kosztów zadania (ZKZ) 2 kpl., oraz w formie elektronicznej w formacie.ath, rozpoznawanym przez program kosztorysowy NORMA oraz w formacie PDF z wydrukiem w stopce numeru licencji programu kosztorysowego w branżach; konstrukcyjno-budowlanej w zakresie: robót rozbiórkowych demontaż maszynowni w pomieszczenie 048 robót remontowych i renowacyjnych, instalacji sanitarnych w zakresie: instalacji wodociągowych i kanalizacyjnych instalacji elektrycznych w zakresie: sieci elektrycznych, instalacji i urządzeń telekomunikacyjnych: instalowanie infrastruktury okablowania (sieci strukturalne), wykonanie i montaż mebli szafy KOMANDOR, wieszaków, blatów 15

16 f) zestawienie dostaw mebli biurowych; g) złożenie oświadczenia o kompletności dokumentacji w stosunku do celu, któremu ma służyć; h) załączenia kserokopii uprawnień projektowych autorów poszczególnych projektów branżowych; i) załączenie wymaganych przepisami uzgodnień poszczególnych branżowych części dokumentacji; j) instrukcję bezpieczeństwa pożarowego sporządzoną zgodnie z rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719) - 5 kpl. oraz w formie elektronicznej w formacie PDF i DOC; k) scenariusz rozwoju zdarzeń w czasie pożaru sporządzony zgodnie z rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 121, poz z późn zm.) 5 kpl. oraz w formie elektronicznej w formacie PDF i DOC; l) specyfikacje techniczne wykonania i odbioru robót budowlanych (STWiORB) wszystkich branż 5 kpl., oraz w formie elektronicznej w formacie PDF i DOC; 2) Założenia do kosztorysu inwestorskiego: a) Czynniki produkcji wg systemu SEKOCENBUD obowiązujące w okresie kosztorysowania 2011 r. z tabeli dla m. st. Warszawy, b) materiały budowlane z kosztami zakupów, c) zaznaczenie w programie NORMA opcji: zaokrąglenie liczb zgodnie z PN-70/N ) Koszty administracyjne: wszelkich uzgodnień i ostatecznego pozwolenia budowlanego, ponosi Wykonawca. 4) Właściwe organy wojskowe do uzgodnienia dokumentacji pod względem ppoż. i sanitarnym: Delegatura Wojskowej Ochrony Przeciwpożarowej w Warszawie Al. Jerozolimskie Nr Warszawa Siedziba: Delegatura Wojskowej Ochrony Przeciwpożarowej w Warszawie ul. Nowowiejska Warszawa tel , , Wojskowy Ośrodka Medycyny Prewencyjnej w Modlinie ul. Szpitalna Nowy Dwór Mazowiecki 5 Sekretariat: tel fax

17 ZESTAWIENIE KOSZTÓW ZADANIA (ZKZ) pn.: Opracowanie dokumentacji projektowej i kosztorysowej pomieszczeń 040, 044 i 048 w budynku Nr 100 oraz sprawowanie nadzoru autorskiego Lp. Klasa obiektu wg PKOB: 1263 Budynki szkół i instytucji badawczych Rodzaj robót, usług cio cyfrowy kod numeryczny (CPV) Wartość netto z kosztorysu inwestorskiego, zestawienia dostaw zł Stawka VAT % Wartość VAT (kol. 3 x kol. 4) zł Wartość brutto (kol. 3 + kol. 5) zł Wskaźnik udziału % 1 Roboty rozbiórkowe demontaż maszynowni w pomieszczeniu 048 CPV: 23 2 Roboty konstrukcyjnobudowlane CPV: 23 3 Roboty sanitarne CPV: 23 4 Roboty elektryczne CPV: 23 5 Instalowanie infrastruktury okablowania (sieci strukturalne) CPV: 23 6 Dostawa mebli biurowych CPV: 23 7 Wykonanie i montaż mebli CPV: 23 Razem: 17

18 B. CZĘŚĆ INFORMACYJNA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO 1. Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów: 1) Wykonanie dokumentacji projektowej uwzględniającej również roboty budowlane wynikające z dostosowania pomieszczeń do wymagań ochrony przeciwpożarowej określonych w: rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późn. zm.), rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. z dnia 11 lipca 2003 r. Nr 121, poz. 1137) dot. scenariusza rozwoju zdarzeń w czasie pożaru rozporządzeniu ministra spraw wewnętrznych i administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719) dot. INSTRUKCJI BEZPIECZEŃSTWA POŻAROWEGO sporządzonej r. przez MAKRO-BUDOMAT DEVELOPMENT Sp. z o.o. do wglądu po podpisaniu umowy. 2) Ujednolicenie systemów przeciwporażeniowych instalacji elektrycznej. 3) Powiększenie szerokości drzwi łączących pomieszczenie 040 z pomieszczeniem ) Wymiana okratowania stałego okien na uchylne umożliwiającego ewakuację ludzi. 18

19 2. Oświadczenie o posiadanym prawie do dysponowania nieruchomością na cele budowlane 19

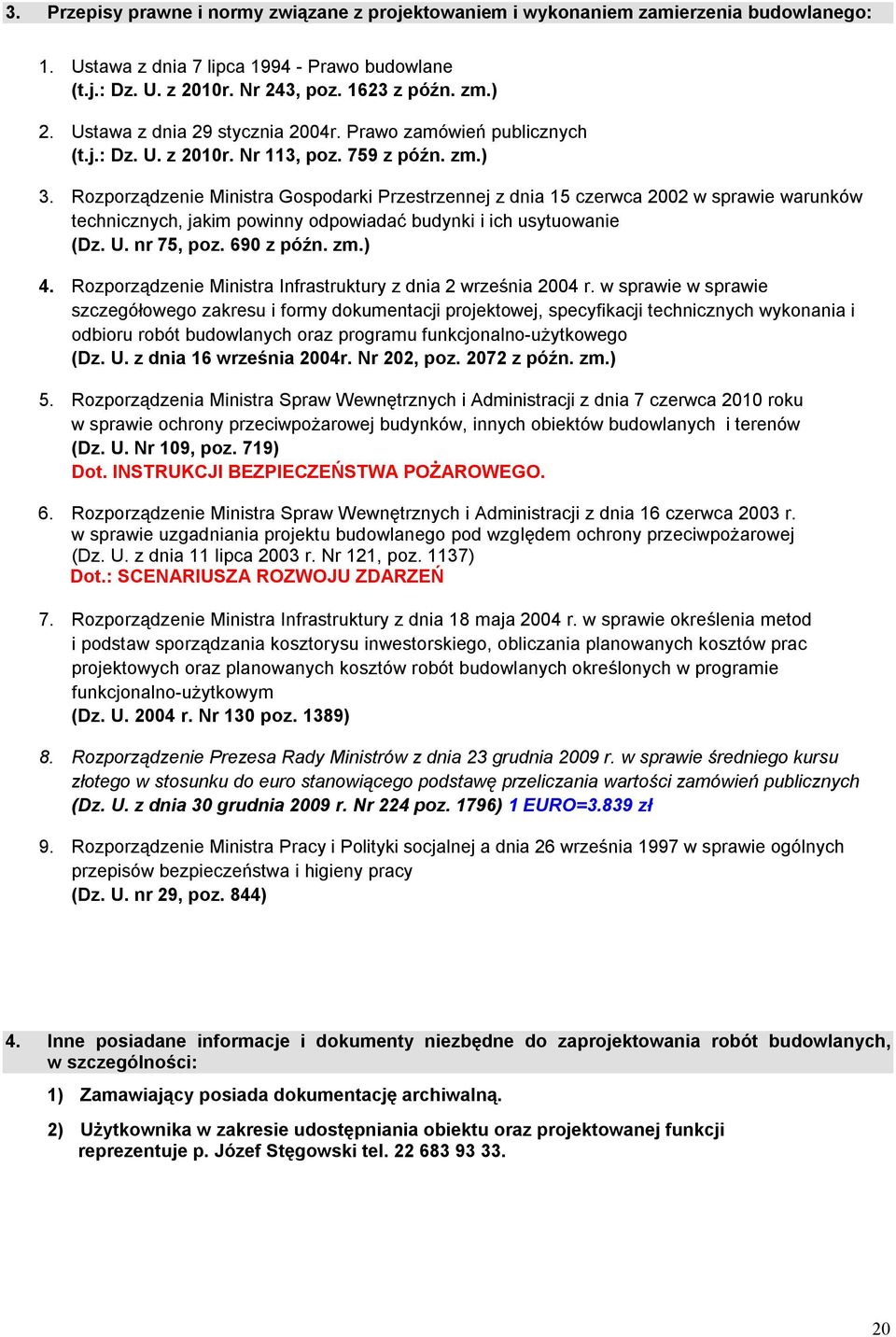

20 3. Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego: 1. Ustawa z dnia 7 lipca Prawo budowlane (t.j.: Dz. U. z 2010r. Nr 243, poz z późn. zm.) 2. Ustawa z dnia 29 stycznia 2004r. Prawo zamówień publicznych (t.j.: Dz. U. z 2010r. Nr 113, poz. 759 z późn. zm.) 3. Rozporządzenie Ministra Gospodarki Przestrzennej z dnia 15 czerwca 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75, poz. 690 z późn. zm.) 4. Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z dnia 16 września 2004r. Nr 202, poz z późn. zm.) 5. Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 roku w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719) Dot. INSTRUKCJI BEZPIECZEŃSTWA POŻAROWEGO. 6. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. z dnia 11 lipca 2003 r. Nr 121, poz. 1137) Dot.: SCENARIUSZA ROZWOJU ZDARZEŃ 7. Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz. U r. Nr 130 poz. 1389) 8. Rozporządzenie Prezesa Rady Ministrów z dnia 23 grudnia 2009 r. w sprawie średniego kursu złotego w stosunku do euro stanowiącego podstawę przeliczania wartości zamówień publicznych (Dz. U. z dnia 30 grudnia 2009 r. Nr 224 poz. 1796) 1 EURO=3.839 zł 9. Rozporządzenie Ministra Pracy i Polityki socjalnej a dnia 26 września 1997 w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. nr 29, poz. 844) 4. Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót budowlanych, w szczególności: 1) Zamawiający posiada dokumentację archiwalną. 2) Użytkownika w zakresie udostępniania obiektu oraz projektowanej funkcji reprezentuje p. Józef Stęgowski tel

21 5. Rzut poziomy 21

22 6. Szablon ZESTAWIENIA KOSZTÓW ZADANIA (ZKZ do FORMULARZA OFERTOWEGO) ZESTAWIENIE KOSZTÓW ZADANIA (ZKZ) pn.: Opracowanie dokumentacji projektowej i kosztorysowej pomieszczeń 040, 044 i 048 w budynku Nr 100 oraz sprawowanie nadzoru autorskiego Klasa obiektu wg PKOB: 1263 Budynki szkół i instytucji badawczych Lp. Rodzaj robót, usług cio cyfrowy kod numeryczny (CPV) Wartość netto z kosztorysu inwestorskiego zł Stawka VAT % Wartość VAT (kol. 3 x kol. 4) zł Wartość brutto (kol. 3 + kol. 5) zł Wskaźnik udziału w % Usługi architektoniczne w zakresie obiektów budowlanych - projekt CPV: Nadzór nad projektem i dokumentacją - nadzór autorski 2 pobyty x zł CPV: Razem: 22
