2 Przedsiębiorstwo Przedsiębiorstwo RAG Mining Solutions GmbH, Herne, wprowadza na światowe rynki Know-how niemieckiego górnictwa węgla kamiennego, oferuje na rynkach szeroką paletę usług konsultingowych, inżynieryjnych oraz szkoleń szkoleń z następujących obszarów specjalistycznych: Planowanie techniczne Logistyka Technika obudowy wyrobisk oraz robót przygotowawczych Technika wentylacji oraz klimatyzacji Wydobycie Automatyzacja Badania i kontrole Bezpieczeństwo pracy, ochrona zdrowia oraz ochrona środowiska naturalnego Przedsiębiorstwo RAG Mining Solutions dysponuje całościowymi rozwiązaniami służącymi optymalizacji procesów podziemnego wydobywania surowców. Dalszym istotnym zakresem naszej działalności gospodarczej jest sprzedaż na międzynarodowych rynkach używanych maszyn górniczych oraz urządzeń przemysłowych dla górnictwa jak również elektrowni i urządzeń innych firm. RAG Mining Solutions GmbH 2

3 Roboty przygotowawcze Wydobycie Ścianowa obudowa krocząca Kombajny ścianowe Strugi ślizgowe Roboty przygotowawcze Wozy wiertnicze Ładowarki Spągoładowarki Kombajny chodnikowe Pomosty robocze Logistyka Jednostki transportowe Jednoszynowe kolejki podwieszane Lokomotywy spalinowe RAG Mining Solutions GmbH 3

4 Wóz wiertniczy Typ BTRK 2 1 Sztuka 1 Sztuka 3 Sztuki 4 Sztuki 5 Sztuk 9 Sztuk (1 x BTRK-1) 9 Sztuk Dostępna RAG Mining Solutions GmbH 4

5 Wóz wiertniczy Typ BTRK 2 Producent Wymiary Deilmann-Haniel Mining Systems GmbH Długość 13,5 m Wysokość 1,75 m Szerokość 1,7 m Ciężar całkowity kg Praca po wzniosie/upadzie 18 Moc silnika Wydajność pompy 63 / 90 kw 2 x 110 l/min + 1 x 30 l/min dla każdego młota wiertnicy Ramiona/wysięgniki wiertnicy 2 x BT 200 (suw 1,30 m; opcja 1,75m) Częściowa automatyzacja procesu IPC należy do wyposażenia Planowanie -IH Analiza błędów, informacja o zakłóceniu jest pokazywany na monitorze, zdalne sterowanie obsługi lawet Silniki elektryczne i urządzenia do sterowanie silnikami nie są przedmiotami oferowanym do sprzedaży. Przed udostępnieniem w/w komponentów istnieje na zapytanie możliwość zbadania/sprawdzenia, zapoznania się z ich stanem. RAG Mining Solutions GmbH 5

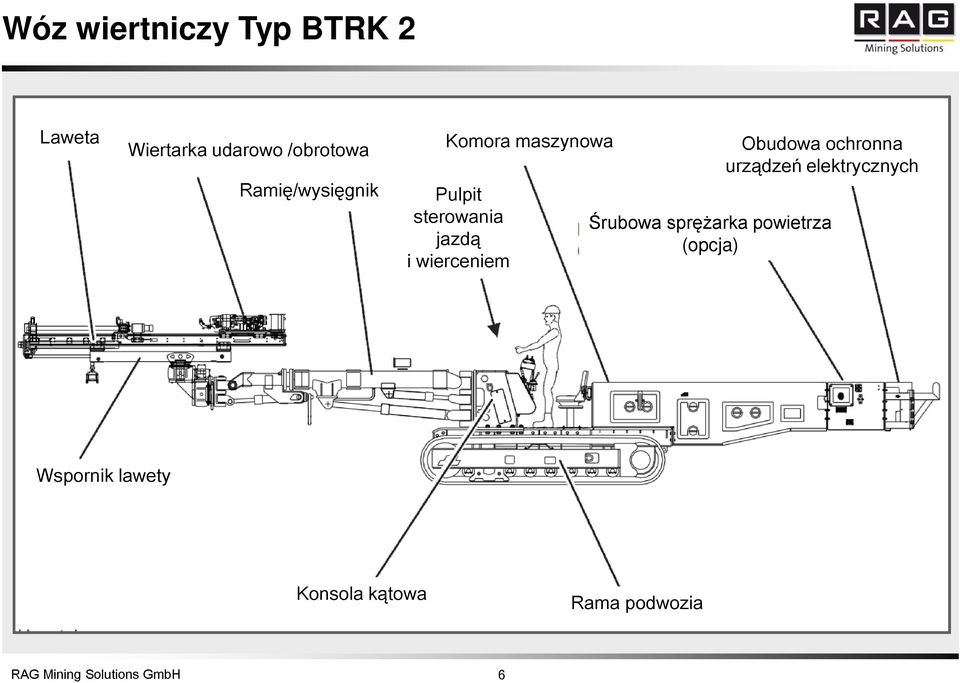

6 Wóz wiertniczy Typ BTRK 2 Laweta Wiertarka udarowo /obrotowa Ramię/wysięgnik Komora Komora maszynowa maszynowa Pulpit sterowania jazdą i wierceniem Obudowa ochronna urządzeń elektrycznych Śrubowa sprężarka powietrza (opcja) Wspornik lawety Konsola kątowa Rama podwozia RAG Mining Solutions GmbH 6

7 Ładowarka typ K 313-S Producent Wymiary Deilmann-Haniel Mining Systems GmbH Länge 6,93 m Höhe 1,67 m Breite 1,63 m Ciężar całkowity kg Praca po wzniosie/upadzie 22,5 Moc silnika Pojemność czerpaka/łyżki 90 kw l Kąt obrotu/skręcania 2 x 20 Silniki elektryczne i urządzenia do sterowanie silnikami nie są przedmiotami oferowanym do sprzedaży. Przed udostępnieniem w/w komponentów istnieje na zapytanie możliwość zbadania/sprawdzenia, zapoznania się z ich stanem. 1 Sztuka 7 Sztuk 6 Sztuk 7 Sztuk 3 Sztuki 4 Sztuki 3 Sztuki Dostępna RAG Mining Solutions GmbH 7

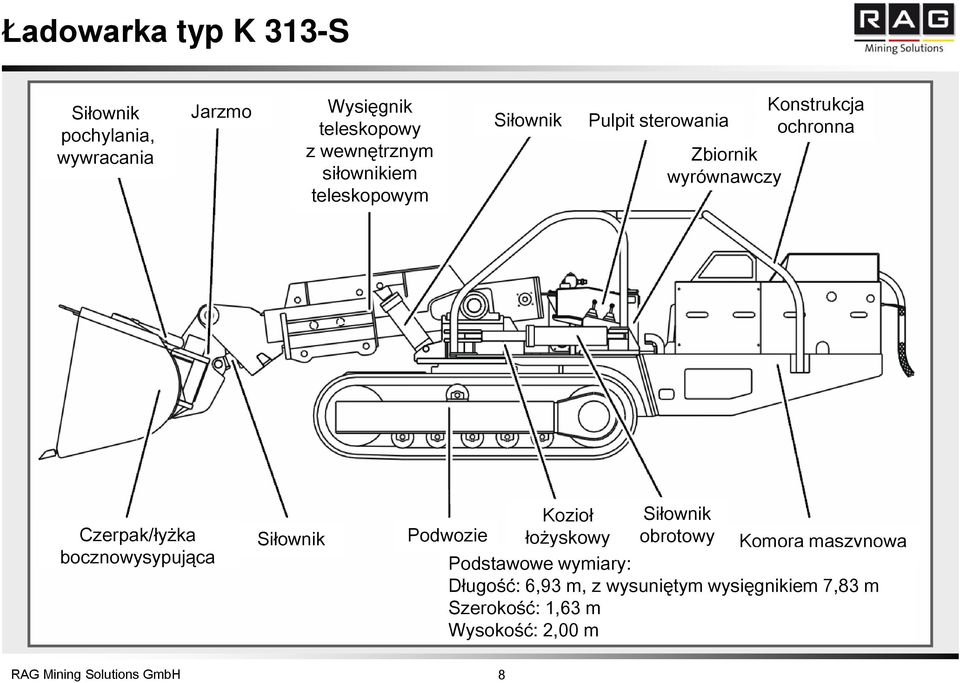

8 Ładowarka typ K 313-S Siłownik pochylania, wywracania Jarzmo Wysięgnik teleskopowy z wewnętrznym siłownikiem teleskopowym Siłownik Pulpit sterowania Zbiornik wyrównawczy Konstrukcja ochronna Czerpak/łyżka bocznowysypująca Siłownik Podwozie Kozioł łożyskowy Siłownik obrotowy Komora maszynowa Podstawowe wymiary: Długość: 6,93 m, z wysuniętym wysięgnikiem 7,83 m Szerokość: 1,63 m Wysokość: 2,00 m RAG Mining Solutions GmbH 8

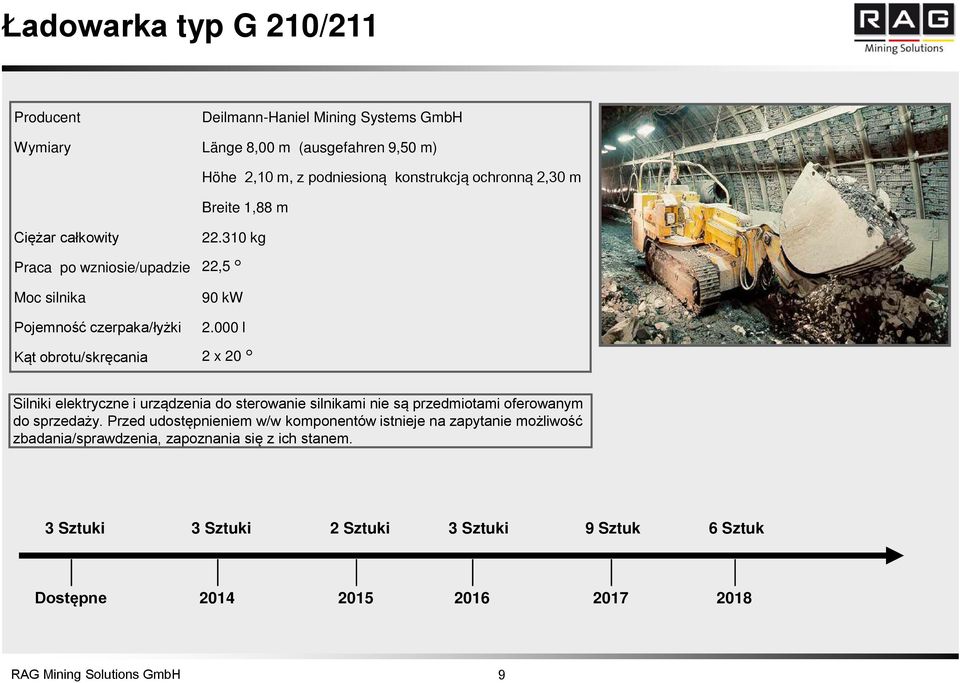

9 Ładowarka typ G 210/211 Producent Deilmann-Haniel Mining Systems GmbH Wymiary Länge 8,00 m (ausgefahren 9,50 m) Höhe 2,10 m, z podniesioną konstrukcją ochronną 2,30 m Breite 1,88 m Ciężar całkowity kg Praca po wzniosie/upadzie 22,5 Moc silnika Pojemność czerpaka/łyżki 90 kw l Kąt obrotu/skręcania 2 x 20 Silniki elektryczne i urządzenia do sterowanie silnikami nie są przedmiotami oferowanym do sprzedaży. Przed udostępnieniem w/w komponentów istnieje na zapytanie możliwość zbadania/sprawdzenia, zapoznania się z ich stanem. 3 Sztuki 3 Sztuki 2 Sztuki 3 Sztuki 9 Sztuk 6 Sztuk Dostępne RAG Mining Solutions GmbH 9

10 Ładowarka typ G 210/211 Siłownik pochylania, wywracania Jarzmo Wysięgnik teleskopowy z wewnętrznym siłownikiem teleskopowym Siłownik Pulpit sterowania Obudowa ochronna urządzeń elektrycznych Konstrukcja ochronna Czerpak/łyżka bocznowysypująca Siłownik Kozioł Siłownik Podwozie łożyskowy obrotowy Komora maszynowa Podstawowe wymiary: Długość: 8,00 m, z wysuniętym wysięgnikiem teleskopowym 9,50 m Szerokość: 1,88 m Wysokość: 2,10 m, z podniesioną konstrukcją ochronną 2,30 m RAG Mining Solutions GmbH 10

11 Spągoładowarka typ EL 160S Producent Długość Wysokość Szerokość Ciężar całkowity Prędkość jazdy Moc silnika Pojemność czerpaka/łyżki Hazemag & EPR 7,40 m 1,10 m 1,30 m kg 0,37 m/s 55 kw 300 l Silniki elektryczne i urządzenia do sterowanie silnikami nie są przedmiotami oferowanym do sprzedaży. Przed udostępnieniem w/w komponentów istnieje na zapytanie możliwość zbadania/sprawdzenia, zapoznania się z ich stanem. RAG Mining Solutions GmbH 11

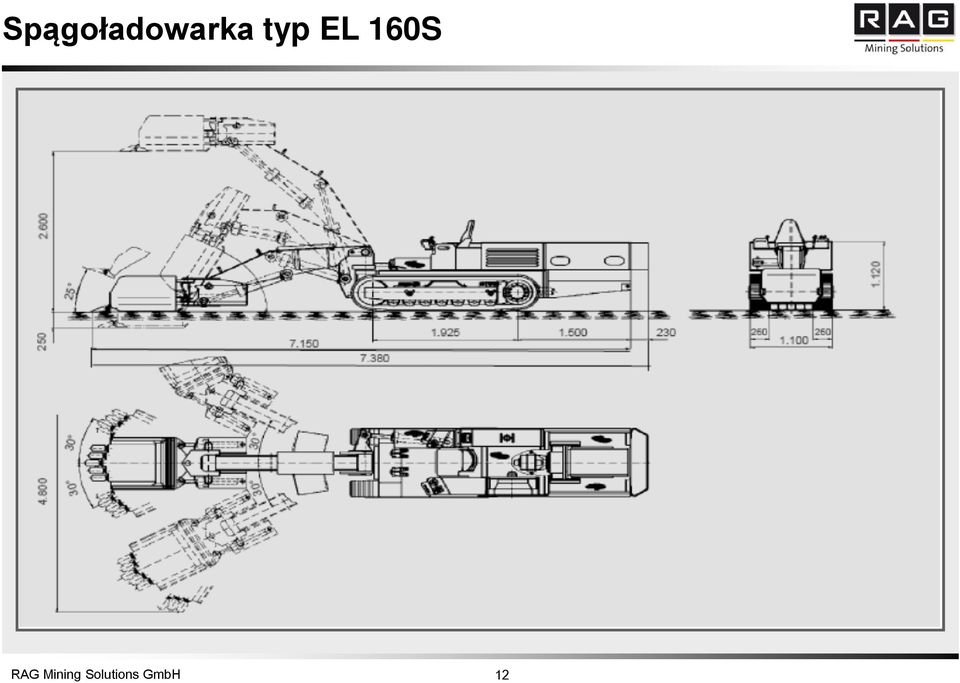

12 Spągoładowarka typ EL 160S RAG Mining Solutions GmbH 12

13 Spągoładowarka typ DC 1000R Producent Długość Wysokość Szerokość Ciężar całkowity Prędkość jazdy Moc silnika Pojemność czerpaka/łyżki Hazemag & EPR 7,50 m 1,00 m 1,10 m kg 0,35 m/s 63 kw 300 l Silniki elektryczne i urządzenia do sterowanie silnikami nie są przedmiotami oferowanym do sprzedaży. Przed udostępnieniem w/w komponentów istnieje na zapytanie możliwość zbadania/sprawdzenia, zapoznania się z ich stanem. RAG Mining Solutions GmbH 13

14 Spągoładowarka typ DC 1000R RAG Mining Solutions GmbH 14

15 Kombajn chodnikowy typ AM 105 G 2 Kombajny 2 Kombajny Σ = 4 Kombajny RAG Mining Solutions GmbH 15

16 Kombajn chodnikowy typ AM 105 G Producent Długość Wysokość Szerokość podwozia Szerokość stołu ładowania Szerokość gąsienicy Ciężar całkowity Profil wysokości drążenia wyrobiska Sandvik Mining & Construction GmbH (poprzednio Voest - Alpine Bergtechnik) ok m 2.40 m 3,05 m 6,40 7,20 m 0,89 m kg 5,40 5,90 m Profil szerokości drążenia wyrobiska 7,90 8,90 m przy +/- 37 Przekrój profilu drążonego wyrobiska m² Moc silnika Prędkość jazdy Prędkość odstawy urobku 540 kw, razem (1000 V / 50 Hz) 0 3,5 m/min 0,8 m/s (dwułańcuchowy przenośnik zgrzebłowy) Platforma kotwienia, pomost roboczy, odpylacz jak również inne komponenty nie są przedmiotami oferowanymi do sprzedaży. Przed udostępnieniem w/w komponentów istnieje na zapytanie możliwość zbadania/sprawdzenia, zapoznania się z ich stanem. RAG Mining Solutions GmbH 16

17 Kombajn chodnikowy typ AM 105 G RAG Mining Solutions GmbH 17

18 Kombajn chodnikowy typ AM 105 G 1 Ramię nośne organu urabiającego 2 Mechanizm obrotowy 3 Urządzenia załadunku urobku 4 Przenośnik zgrzebłowy 5 Gąsienice 6.1 Podpory tylne 7. Urządzenia elektryczne 8 Urządzenia hydrauliczne 8.2 System smarowniczy 9 System chłodzenia 9.1 System zraszania 12 Monitor Dodatkowe urządzenia: 13 Platforma/pomost roboczy 14 ABSEn oraz urządzenie (manipulator) dla zamocowania siatki 15 Odpylanie 16 Urządzenie do zawieszenia RAG Mining Solutions GmbH 18

19 Kombajn chodnikowy typ MR Kombajny 4 Kombajny Σ = 6 Kombajnów RAG Mining Solutions GmbH 19

20 Kombajn chodnikowy typ MR 620 Producent Długość Wysokość Szerokość podwozia Szerokość stołu ładowania Szerokość gąsienicy Ciężar całkowity Sandvik Mining and Construction GmbH m 2.40 m 3,05 m 6,40 7,20 m 0,89 m kg Profil wysokości drążenia wyrobiska 5,40 5,90 m Profil szerokości drążenia wyrobiska 7,90 8,90 m bei +/- 37 Przekrój profilu drążonego wyrobiska m² Moc silnika 540 kw, razem (1000 V / 50 Hz) Prędkość jazdy Prędkość odstawy urobku 0 3,5 m/min 0,8 m/s m/s (dwułańcuchowy przenośnik zgrzebłowy) Dalszy rozwój kombajnu chodnikowego typ AM 105; częściowa automatyzacja nawigacja; rozpoznanie granic warstw; automatyczny proces drążenia/urabiania. Platforma kotwienia, pomost roboczy, odpylacz jak również inne komponenty nie są przedmiotami oferowanymi do sprzedaży. Przed udostępnieniem w/w komponentów istnieje na zapytanie możliwość zbadania/sprawdzenia, zapoznania się z ich stanem. RAG Mining Solutions GmbH 20

21 Kombajn chodnikowy typ MR 620 RAG Mining Solutions GmbH 21

22 Kombajn chodnikowy typ MR 620 Pomost Ramię/wysiągnik urabiający Przenośnik Kettenförderer zgrzebłowy Urządzenie gąsienicowe Odpylanie Urządzenie załadunku urobku System zraszania Organ urabiający-suchy RAG Mining Solutions GmbH 22

23 Pomost roboczy typ AMG Sztuki 3 Sztuki 4 Sztuki 4 Sztuki Dostępne Σ = 15 Sztuk RAG Mining Solutions GmbH 23

24 Pomost roboczy typ AMG 2700 Producent Długość Wysokość Szerokość Ciężar całkowity Wysokość suwu podnoszenia Opuszczanie nośnika obudowy Przesuwność wzdłużna nośnika obudowy GTA Maschinensysteme GmbH 9,83 m (w tym napęd jazdy) 0,75 m 3,00-5,00 m kg 1,0 m - urządzenie do stawiania obudowy 2,24 m 0,80 m Przesuwność poprzeczna nośnika obudowy 0,20 m (+/-) Obciążenie użyteczne urządzenia do stawiania obudowy kg Obciążenie użyteczne pomostu roboczego kg Maksymalne wyprzedzające podparcie Maksymalne obciążenie Profil szyn 2,40 m 184 kn I -140 E RAG Mining Solutions GmbH 24

25 Pomost roboczy typ AMG 2700 OSG 5 opcja ASV - urządzenie odchylania Trawersa jazdy Rozparcie Stacja pomp System napędu jazdy Pomost dla element/mechanizmu kierującego skokiem ASV- element/mechanizm kierujący skokiem Platforma obsługi wraz z pulpitem sterowania Drabina RAG Mining Solutions GmbH 25

26 Pomost roboczy typ AMG Sztuki 2 Sztuki 5 Sztuk 4 Sztuki 8 Sztuk Σ = 22 Sztuki RAG Mining Solutions GmbH 26

27 Pomost roboczy typ AMG 2800 Producent Długość Wysokość Szerokość Ciężar całkowity Wysokość suwu podnoszenia Opuszczanie nośnika obudowy Przesuwność wzdłużna nośnika obudowy GTA Maschinensysteme GmbH 10,61 m (w tym napęd jazdy) 0,98 m 3,40-5,60 m kg 1,35 m - urządzenie do stawiania obudowy 2,70 m 0,80 m Przesuwność poprzeczna nośnika obudowy 0,20 m (+/-) Obciążenie użyteczne urządzenia do stawiania obudowy kg Obciążenie użyteczne pomostu roboczego kg Maksymalne wyprzedzające podparcie Maksymalne obciążenie Profil szyn 3,20 m 236 kn I -140 E RAG Mining Solutions GmbH 27

28 Pomost roboczy typ AMG 2800 Zabezpieczenie czoła przodka - opcja Trawersa jazdy Urządzenie do stawiania obudowy System napędu jazdy Stacja pomp ASV- element/mechanizm kierujący skokiem Platforma obsługi wraz z pulpitem sterowania Pomost dla element/mechanizmu kierującego skokiem RAG Mining Solutions GmbH 28

29 Warunki sprzedaży i dostaw Znajdujące się w katalog zakładowe środki produkcji muszą z reguły zostać oddane do remontu. Bez remontu w/w środki produkcji nie można w ogóle lub tylko warunkowo zastosować w ruchu. Znajdujące się w katalogu zdjęcia zakładowych środków produkcji to zdjęcia przykładowe. Zdjęcia służą wyłącznie zrozumieniu sposobu działania przedstawionych zakładowych środków produkcji. Maszyn przeznaczone do sprzedaży to wyłącznie używane wyposażenie, które częściowo znajduje się jeszcze w ruch zakładu i dlatego zostało przestawione tylko przykładowo. Podczas sprzedaży obowiązują Ogólne Warunki Handlowe RAG Aktiengesellschaft, które znajdują się na stronie internetowej firmy RAG Mining Solutions GmbH ( i stanowią składnik obowiązujących ofert. RAG Mining Solutions GmbH 29
