Ladibug TM 2.0 Oprogramowanie fotograficznego aparatu dokumentacyjnego Instrukcja użytkownika

Transkrypt

1 Ladibug TM 2.0 Oprogramowanie fotograficznego aparatu dokumentacyjnego Instrukcja użytkownika

2 Tabela z zawartością 1. Wprowadzenie Wymagania Systemowe Instalowanie Ladibug Podłączenie do sprzętu Rozpoczęcie używania Ladibug Opis interfejsu działania Wprowadzenie do opragramowania ekranu Miniatura (okno zachowywania obrazów) Menu główne Adnotacja Ustawienia kamery Opcje Opóźnienie czasu ( ustawienia wybuchowe) Opis funkcji Włączanie i wyłączanie Wizualizera Chciałbym wyświetlić obraz na żywo Chciałbym uchwycić obrazy Chciałbym uchwycić obrazy stale Chciałbym zamrozić obraz na żywo Chciałbym dopisać adnotacje do wyświetlonego obrazu Chciałbym dodać adnotacje tekstową do obrazów Nagrywanie filmów wideo Chciałbym użyć tryb maski Chciałbym użyć tryb reflektora Chciałbym zarządzać zachowanymi plikami obrazowymi Rozwiązywanie Problemów

3 1. Wprowadzenie Po zainstalowaniu aplikacji Ladibug można użyć oprogramowania do: Sterowanie fotograficznym aparatem dokumentacyjnym. Zrzuty i zapisywanie obrazów. Wprowadź adnotacje do obrazu, podkreśl ważne szczegóły i zachowaj je. Użyj funkcję pełnego ekranu. 2. Wymagania Systemowe MAC OS X 10.5/10.6/10.7/10.8 Min CPU: Intel Pentium 2 GHz Intel Core 2 Duo Min Pamięć: 1 GB DDR2 667 Hz RAM lub wyższy Min Rozdzielczość: 1024 x 768 Monitor wyświetlający 24 bitowy kolor Min. miejsce na twardym dysku: 1 GB QuickTime i wyższy 2

4 3. Instalowanie Ladibug 1. Wyłączenie administrator sieci : Trzeba wyłączyć strażnika na początku instalacji. 1.1 Wybierz ustawienia [System Preferences] w menu Apple. 1.2 Kliknij na [Security & Privacy]. 3

5 1.3 W polu Bezpieczeństwo i Prywatność kliknij na ikonę kłódki 1.4 Wprowadź nazwę administratora i hasło oraz kliknij [Unlock] 4

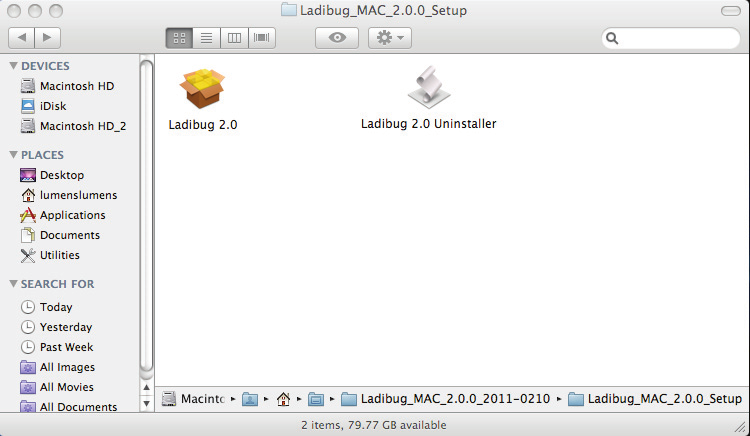

6 1.5 Kliknij przycisk opcji obok [Anywhere]. 1.6 Po zgłoszeniu gotowości, kliknij [Allow From Anywhere]. Możesz na swoim komputerze Mac zainstalować każdą kompatybilną aplikację bez blokowania instalacji. 2. Pobierz Ladibug oprogramowania po podłączeniu Lumen witryny sieci Web. 3. Kliknij na ikony [Ladibug], aby zainstalować po rozpakowaniu pobranego pliku. 4. Uruchom proces instalacji, postępując zgodnie z instrukcjami wyświetlanymi na ekranie. 5

7 5. Kliknij w [Continue]. 6. Kliknij w [Install]. 7. Wprowadź nazwę użytkownika i hasło, oraz kliknij w [OK]. 6

8 8. Kliknij w [Continue Installation]. 9. Wciśnij [Restart] aby zakończyć instalację oprogramowania. 7

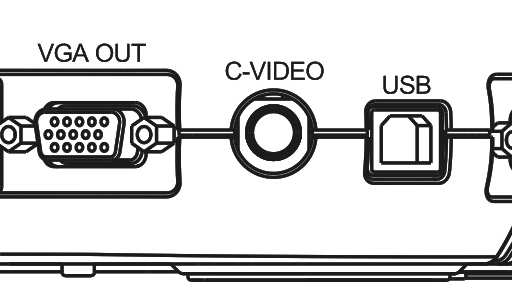

9 4. Podłączenie do sprzętu <Bardzo ważne> Aby instalacja zakończyła się sukcesem, podążaj za każdym z następujących kroków Podłącz wtyczkę fotograficznego aparatu dokumentacyjnego. Gniazdko prądu zmiennego <Uwaga> Wygląd może się różnić w zależności od kraju/regionu Wciśnij przycisk [POWER] na pilocie lub fotograficznym aparacie dokumentacyjnym przez około 5 sekund. Gdy światełko obok przycisku mocy zapali się, urządzenie jest gotowe do obsługi Podłącz kabel USB do fotograficznego aparatu dokumentacyjnego i swojego komputera. 5. Rozpoczęcie używania Ladibug 5.1. Podwójnie kliknij na ikonę [Ladibug] na pulpicie aby rozpocząć używanie Ladibug Przejedź myszką ikonę [Ladibug] aby rozszeżyć funkcje Kliknij ikonę [PREVIEW] aby rozpocząć użytkowanie. 8

10 6. Opis interfejsu działania 6.1 Wprowadzenie do opragramowania ekranu 1. Obraz na żywo 2. Menu główne 3. Okno miniatur 4. Okno o funkcji zarządające plikami 9

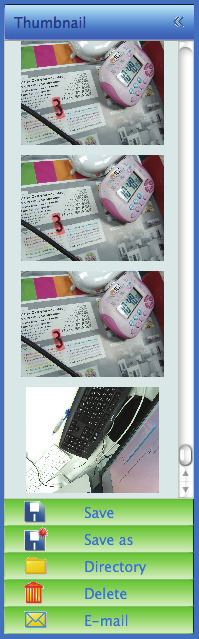

11 6.2 Miniatura (okno zachowywania obrazów) 1. Zamknij/otwórz miniaturę 2. Miniatura obrazu zachowanego wideo lub uchwyconego obrazu (Zostaną ukazane jako jeśli będą wideo) 3. Zachowaj edytowane wideo 4. Zachowaj jako nowy plik 5. Zmień folder przechowywania 6. Usuń plik 7. Wyślij uchwycony obraz em 10

12 6.3 Menu główne WŁĄCZ/WYŁĄCZ : Włączanie i wyłączanie Wizualizera. AUTOMATYCZNE DOSTRAJANIE OBRAZU : Automatycznie dostraja obraz do najlepszej jasności i ostrości ustawienia. OPCJE: Wybiera metodę kompresji wideo oraz źródło dźwięku. 6.6 Opcje są dostępne dla referencji wyboru ekranu. GŁÓWNE: Włącza menu głównych funcji. Kliknij prawym klawiszem myszy w ninijszą ikonę aby ukazać informacje o Ladibug. Tryb maskowania: Otwiera tryb maski. Proszę odnieść się do 7.9 Chciałbym użyć trybu maski. ZAMRAŻANIE: Przeglądaj obraz na żywo. Reflektor: Otwiera tryb wyszczególniony. Proszę odnieść się do 7.10 Chciałbym użyć trybu reflektora. NAGRYWANIE: Nagrywanie bieżącego obrazu. LAMPA: Włączanie/Wyłączanie lampy. WSTĘPNY PRZEGLĄD: Wyświetlenie żywego obrazu. JASNOŚĆ: Ręczne dostrajanie jasności obrazu. ZOOM: Powiększ lub pomniejsz rozmiar obrazu. USTAWIENIA KAMERY: Włącza okno ustawień kamery aby dostroić obraz na żywo. 6.5 Ustawienia KAMERY są dostępne dla referencji wyboru ekranu. NOTOWANIE : Otwiera narzędzie adnotacji. Proszę odnieść się do 6.4 Adnotacja. FOTOGRAFIA Z OPÓŹNIONYM CZASEM: Użyj trybu wybuchowego i dostrój interwał automatycznego uchwycania obrazów. Proszę zapoznać się z 7.4 Chciałbym uchwycać obrazy ciągle. UCHWYĆ: Uchywcenie obrazu. 11

13 6.4 Adnotacja Ikona Opis Kliknij, aby otworzyć narzędzie adnotacyjne Wskaźnik Laser Wstaw tekst Gumka do mazania (Czyści ślady po narzędziu do swobodnego rysownia) Narysuj linię Narysuj elipsę Narysuj prostokąt Usuń Narzędzie do swobodnego rysownia Cofnij Następny Wyczyść wszytko Wybierz kolor długopisa Wybierz grubość linii Wybierz transparentność Wybierz czcionkę Wybierz rozmiar czcionki 12

14 6.5 Ustawienia kamery Kontroluj obraz na żywo poprzez interfejs ustawienia kamery. Procedura działania jest taka sama w przypadku pilota i panela kontrolego aparatu dokumentacyjnego. Dla szczegółowych informacji zapoznaj się instrukcją obsługi fotograficznego aparatu dokumentacyjnego. <Uwaga> Wyświetlenie przycisków może się różnić w zależności od funkcji produktu. Nieaktywny przycisk zmiani barwę na szary Kliknij aby otworzyć interfejs Ustawienia kamery Odpowiedni dla innych typów za wyjątkiem DC120, DC266, DC Przypadek 1 Przypadek 2 13

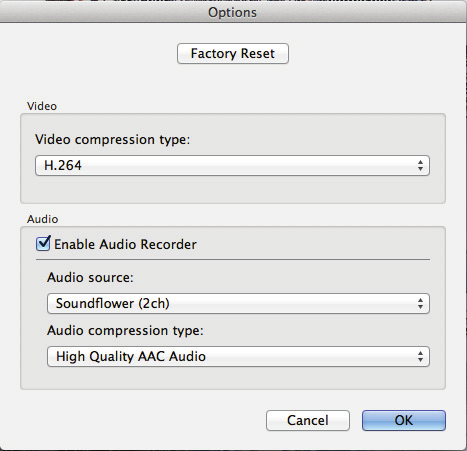

15 6.6 Opcje Kliknij aby wejść do menu opcje. 1. Reset fabr: Aktywacja ustawień fabrycznych. 2. Typ kompresji wideo: Ustaw format nagrywania. 3. Włącz nagrywanie dźwięku: Odblokuj urzadzenie nagrywające dźwięk i ustaw źródło dźwięku. 14

16 6.7 Animacja poklatkowa ( ustawienia wybuchowe) Kliknij aby wejść do menu Animacja poklatkowa. 1. Sprecyzuj nazwę pliku. 2. Ustaw czas startu. 3. Ustaw interwał i długość czasu uchwycania obrazów. 15

17 7. Opis funkcji 7.1 Włączanie i wyłączanie Wizualizera Kliknij aby włączyć/wyłączyć. <Uwaga> Gdy kamera dokumentacyjna jest włączona, światełko będzie migotać; nie możesz jej wyłaczyć dopóki światełko nie przestanie migotać. 7.2 Chciałbym wyświetlić obraz na żywo Kliknij, aby wyświetlić obraz na żywo. 7.3 Chciałbym uchwycić obrazy Kliknij, aby uchwycić i zachować obrazy. <Uwaga> Uchwycony obraz zostanie wyświetlony w obszarze miniatur. 7.4 Chciałbym uchwycić obrazy stale Kliknij aby otworzyć ustawienia trybu wybuchowego. Kliknij [OK] po zakończeniu ustawień. <Uwaga> Proszę zapoznać się z 6.7 Animacja poklatkowa dla większej ilości ustawień Animacja poklatkowa. <Uwaga> Uchwycone obrazy zostaną wyświetlone w oknie miniatur. 7.5 Chciałbym zamrozić obraz na żywo Kliknij aby zamrozić obraz na żywo Ladibug. Kliknij ponownie aby znieść zamrożenie. 16

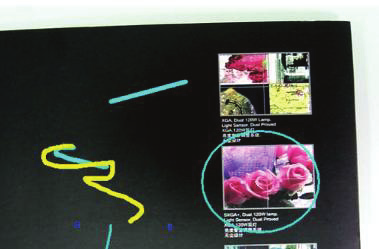

18 7.6 Chciałbym dopisać adnotacje do wyświetlonego obrazu <Uwaga> Aby dopisać adnotację do zachowanego obrazu, proszę otworzyć obraz w obszarze miniatur. Kliknij, aby otworzyć narzędzie do adnotacji. Wybierz narzędzie adnotacyjne. Wybierz kolor długopisa. Wybierz grubość linii. Wybierz transparentność. Zaznacz lub dokonaj adnotacji wyświetlonego obrazu. <Uwaga> Możesz kliknąć aby uchwycić obrazy jeśli są one na żywo. Możesz kliknąć w [SAVE] lub [SAVE AS] aby zachować pliki jeśli są one plikami otwartymi z miniatur. <Uwaga> Możesz dodać adnotacje podczas nagrywania, ale nie możesz ich zachować. 17

19 7.7 Chciałbym dodać adnotacje tekstową do obrazów Kliknij, aby otworzyć narzędzie do adnotacji. Wybierz. Wybierz kolor długopisa. Wybierz transparentność. Wybierz czcionkę i jej rozmiar. Przeciągnij blok na obraz a następnie rozpocznij wpisywanie tekstu. <Uwaga> Możesz kliknąć aby uchwycić obrazy jeśli są one na żywo. Możesz kliknąć w [SAVE] lub [SAVE AS] aby zachować pliki jeśli są one plikami obrazowymi. 18

20 7.8 Nagrywanie filmów wideo Kliknij, aby otworzyć narzędzie nagrywające. <Uwaga> Kliknij aby otworzyć interfejs formatu wideo oraz ustwienia źródła dźwięku, dla szczegółów proszę zapoznać się z 6.6 Opcje. Kliknij aby rozpocząć nagrywanie. Wciśnij, by zatrzymać nagrywanie. Kliknij, aby zamknąć narzędzie nagrywające. <Uwaga> Podczas nagrywania możesz używać nadzędzia adnotacyjnego, ale nie możesz ich zapisywać. 7.9 Chciałbym użyć tryb maski Kliknij, aby otworzyć tryb maski. Możesz bezpośrednio modyfikowć długość i szerokość bloku z myszką. Kliknij aby modyfikować transparentność bloku. Kliknij, aby zamknąć tryb maski Chciałbym użyć tryb reflektora Kliknij aby otworzyć tryb reflektora. Modyfikuj szerokość i długość za pomocą myszki. Kliknij aby modyfikować kształt oraz transparentność bloku. Kliknij, aby zamknąć tryb podświetlenia. 19

21 7.11 Chciałbym zarządzać zachowanymi plikami obrazowymi Zachowaj jako nowy plik Najpierw, podwójnie kliknij w obraz lub plik obrazowy w oknie Miniatura po lewej stronie ekranu. Kliknij [Save as] jako., a następnie wyskoczy okno Zachowaj Po wprowadzeniu nazwy pliku, kliknij [SAVE] aby zakończyć zachowywanie Zmiana położenia dostępu pliku Kliknij [Directory], a następnie wyskoczy okno OTWÓRZ. Po wybraniu położenia folderu, kliknij [Choose] aby następnym razem zmienić folder dla zachowywanych plików. 20

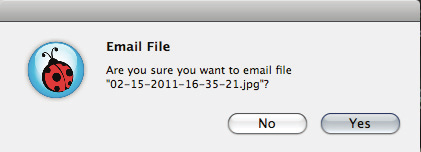

22 Usuń plik Najpierw, podwójnie kliknij w obraz w oknie Miniatura po lewej stronie ekranu. Kliknij [Delete] pliki. a następnie wyskoczy okno Usuń plik. Kliknij [Yes] aby usunąć Wysyłanie plików za pomocą funkcji Najpierw, podwójnie kliknij w obraz w oknie Miniatura po lewej stronie ekranu. Kliknij [ ] otworzyć . a następnie wyskoczy okno Plik . Kliknij [Yes] aby 21

23 8. Rozwiązywanie Problemów 8.1 Pytanie: Wyświetla się czarny obraz w obrazie na żywo po ponownej instalacji Ladibug. Rozwiązanie: 1. Usuń Ladibug a następnie zrestartuj komputer. 2. Ponownie zainstaluj Ladibug. 8.2 Pytanie: Po uruchomieniu Ladibug, nie został wyświetlony żaden obraz a Ladibug otrzymuje informacje o błędzie: Limitacja systemu wideo została osiągnięta. Proszę zapoznać się z rozdziałem rozwiązywanie i usuwanie problemów w instrukcji obsługi Ladibug. Rozwiązanie: 1. Proszę sprawdzić czy nie zostały użyte dwa pulpity (dwa monitory) podpięte do jednego komputera. Jeśli tak, proszę przesunąć skrót do Ladibug w kolejnym monitorze oraz uruchomić go. 2. Jeśli krok 1 nie zadziała, proszę wyłączyć drugi monitor. 3. Jeśli krok 2 nie zadziała, proszę zredukować rozdzielczość pulpitu. 4. Jeśli krok 3 nie zadziała, proszę ponownie zainstalować oprogramowanie Ladibug. 8.3 Pytanie: Co należy zrobić aby używać PhotoBooth po zainstalowaniu Ladibug? Rozwiązanie: 1. Otwórz folder Aplikacja i wprowadź /Library/QuickTime. 2. Wybierz LumensWirelessDC1.component i przenieś niniejszy plik na pulpit. 3. PhotoBooth jest gotowy do użytku. 4. Po użyciu, proszę przenieść LumensWirelessDC1.component z powrotem do foldera /Library/QuickTime, a następnie Ladibug jest gotowy do użytku. 22
