Kształtowniki Zimnogięte. Tablice nośności. str. 1
|
|
- Dagmara Kowalska
- 7 lat temu
- Przeglądów:
Transkrypt
1 Kształtowniki Zimnogięte Tablice nośności str. 1
2 Kształtowniki zimnogięte CONSTRACO Sp. z o.o Gdańsk Ul. Bysewska 47 NIP REGON KRS Tel Fax info@galver.pl WYDANIE nr 1/2015 str. 2
3 Doskonały kształt stali SPIS TREŚCI: I. WSTĘP 1. Materiał 2. Możliwości produkcyjne firmy CONSTRACO Sp. z o.o. 3. Zalety kształtowników giętych na zimno 4. Jakość powierzchni 5. Oszczędność materiału 6. Zastosowanie: 7. Magazynowanie i transport II. III. SCHEMATY MONTAŻU 1. Mocowanie płatwi do konstrukcji dachu: 2. Stężenie płatwi TABLICE 1. Schematy statyczne 2. Zakłady dla schematu uciąglonego 3. Geometria przekroju 4. Tabele nośności str. 3
4 Kształtowniki zimnogięte str. 4
5 Doskonały kształt stali I. Wstęp Kształtowniki zimnogięte ze względu na swoje właściwości są powszechnie wykorzystywane we współczesnym budownictwie i stanowią atrakcyjną alternatywę dla profili gorącowalcowanych. Znajdują swoje zastosowanie między innymi w: - konstrukcjach nośnych hal lekkich - płatwiach dachowych - ryglach ściennych - konstrukcjach ścian osłonowych i działowych - instalacjach, meblarstwie i wielu innych. Kształtowniki Galver są nowością na polskim rynku. Nasza firma działa wg wdrożonych systemów zarządzania jakością potwierdzonych certyfikatem ISO 9001:2008. Dzięki tym standardom jesteśmy w stanie nadzorować produkcję w taki sposób, aby produkt końcowy był zawsze najwyższej jakości. Dzięki najnowszym maszynom i grupie specjalistów oddajemy w Państwa ręce produkt wysokiej klasy, spełniający normy obowiązujące w Europie. str. 5
6 Kształtowniki zimnogięte 1. Materiał Produkcja profili odbywa się wg indywidualnych zamówień klienta ze stali węglowej konstrukcyjnej do obróbki na zimno ocynkowanej oraz czarnej, o granicy plastyczności od 280MPa do 550MPa. 2. Możliwości produkcyjne firmy CONSTRACO Sp. z o.o. W zakres standardowych kształtowników GALVER wchodzi 78 rodzajów profili typu Z, 78 rodzajów typu C, kątowniki oraz profile U na indywidualne zamówienie. Kształtowniki mogą być wykonane z taśmy stalowej ocynkowanej o gramaturze 275g/m 2 oraz z stali czarnej. Możliwości geometryczne profilowania a) b) c) d) e) f) g) h) i) a) profil Z z usztywnieniami b) profil Z bez usztywnień c) profil C z dwoma usztywnieniami d) profil C z jednym usztywnieniem e) profil U f) profil L g) profil L z jednym usztywnieniem h) profil L z dwoma usztywnieniami i) tężnik Możliwości geometryczne profi lowania kształtownika typu Z, C, U Możliwości geometryczne profilowania kształtownika typu L Element przekroju Grubość Środnik Półka bez zagięcia Półka z zagięciem Zagięcie Możliwości Element przekroju Możliwości 1,2 3,2 mm Grubość 1,2 3,2 mm mm mm mm Półka 1 bez zagięcia Półka 2 bez zagięcia Półka 1 z zagięciem mm mm mm mm Półka 2 z zagięciem mm Zagięcie przy półce 1 Zagięcie przy półce mm 100 mm tab. 1 tab. 2 str. 6
7 Doskonały kształt stali 3. Zalety kształtowników giętych na zimno Kształtowniki gięte na zimno zastępują w zastosowaniu kształtowniki walcowane na gorąco. Posiadają one szereg zalet przewyższających kształtowniki walcowane na gorąco, w szczególności: - zmniejszenie zużycia stali do 50% - skrócenie montażu konstrukcji do 30% - oszczędność kosztów budowy do 25% - estetyczny wygląd i nieznaczne zacienienie powierzchni szklonych - łatwy montaż ze względu na małą masę profili - wygodny i tańszy transport 4. Jakość powierzchni Do produkcji kształtowników giętych na zimno stosowana taśma stalowa jest odpowiednio przygotowana przez cynkowanie. Otrzymany produkt końcowy o estetycznym wyglądzie i zabezpieczony przed korozją, bez dodatkowych zabiegów może być stosowany zgodnie z przeznaczeniem. Na życzenie klienta możemy produkować profile z stali czarnej dzięki czemu możemy uzyskać grubszą warstwę cynku by spełnić wymagania zabezpieczenia korozyjnego. 5. Oszczędność materiału Stosując w miejsce wyrobów walcowanych na gorąco kształtowniki gięte na zimno uzyskuje się znacznie mniejsze zużycie stali na wykonywanie konstrukcji. Możliwości projektowania kształtowników giętych na zimno pozwalają również na uzyskanie tych samych wskaźników wytrzymałościowych przy mniejszym przekroju, a więc i masie kształtowników. Porównując wskaźniki wytrzymałościowe w odniesieniu do masy jednego metra bieżącego dla tego samego kształtownika giętego na zimno i walcowanego na gorąco, można wykazać wyższość kształtowników giętych na zimno. 6. Zastosowanie: Głównym zastosowaniem produkowanych przez nas profili są płatwie dachowe oraz rygle ścienne. Na elementy te (jako stosunkowo mało obciążone elementy nośne drugiego rzędu) idealnie nadają się właśnie kształtowniki zimnogięte. Główną funkcją płatwi dachowych jest przeniesienie sił z dachu budynku na jego konstrukcję główną. Rygle ścienne spełniają tę samą rolę w elewacjach. Płatwie i rygle ścienne są ważnymi elementami drugorzędnymi w konstrukcji budynku. str. 7
8 Kształtowniki zimnogięte a) Płatwie dachowe Schemat konstrukcji dachu płatwiowego b) Rygle ścienne Schemat konstrukcji ścian z ryglami Dzięki optymalnie dobranemu rozkładowi masy i geometrii kształtowników otrzymano wysoki stosunek wskaźnika wytrzymałości do masy elementu, przez co nasze profile zimnogięte stanowią atrakcyjną alternatywę do profili gorącowalcowanych. Kształtowniki zimnogięte mogą być wykorzystane również jako kompletna konstrukcja lekkich hal, podkonstrukcja dla ścian osłonowych i działowych jak również instalacji elektrycznych i sanitarnych. Przykładem optymalnego wykorzystania profili zimnogiętych jest: c) Lekka hala stalowa GALBOX firmy Constraco Sp. z o.o. z kształtowników zimnogiętych Hala stalowa GALBOX str. 8
9 Doskonały kształt stali 7. Transport i magazynowanie: Dzięki małej masie i niedużym gabarytom profile zimnogięte mogą być w łatwy i szybki sposób transportowane i magazynowane. Elementy z kształtowników profilowanych na zimno należy załadowywać, transportować i wyładowywać ostrożnie, aby nie wystąpiło odkształcenie plastyczne całości poszczególnych elementów lub odkształcenie miejscowe, a także aby nie wystąpiło zniszczenie krawędzi i powłok antykorozyjnych. Kształtowniki profilowane na zimno oraz elementy konstrukcyjne powinny być składowane w warunkach zabezpieczających je przed korozją i uszkodzeniami mechanicznymi. Warunki takie zapewnić mogą magazyny kryte. Elementy konstrukcji powinny leżeć na podkładach izolujących od przenikania wilgoci z podłoża. W celu uniknięcia nadmiernych odkształceń w czasie załadunku, przewozu i wyładunku należy ograniczać długość profili wykonanych na produkcji. Niedopuszczalne jest składowanie pakietów na konstrukcji budynku. II. Schematy montażu Płatwie zimnogięte dzięki swojej małej masie i geometrii są bardzo proste i szybkie w montażu. Gdy długość kształtowników jest duża należy pamiętać o zabezpieczeniu płatwi przed ugięciem w kierunku słabszej osi. W tym celu stosuje się tężniki między płatwiowe. Równie ważna jest kolejność montażu tak by za pomocą tężników płatwie z obu połaci dachu wzajemnie się przytrzymywały. Płatwie dachowe projektuje się jako jednoprzęsłowe wolnopodparte, wieloprzęsłowe oraz wieloprzęsłowe wzmacniane zakładami na podporach. Dla schematu statycznego jednoprzęsłowego i wieloprzęsłowego montaż rozpoczynamy od kalenicy naprzemiennie po obu stronach połaci usztywniając je jednocześnie tężnikami. Dla schematu statycznego wieloprzęsłowego uciąglonego montaż jest taki sam jednak płatwie montujemy co drugie przęsło, a następnie uciąglamy je montując kształtowniki z odpowiednią długością zakładu. Schemat dachu z opisem głównych elementów konstrukcyjnych str. 9
10 Kształtowniki zimnogięte Schemat statyczny jednoprzęsłowy stosuje się, gdy występują małe rozstawy ram oraz małe obciążenia. Zaletą tego rozwiązania jest prosty montaż oraz możliwość usytuowania płatwi między ryglami. Schemat montażu płatwi dla schematu jednoprzęsłowego Schemat statyczny wieloprzęsłowy wzmacniany zakładami na podporach stosuje się w przypadku większych rozpiętości ram oraz znacznych obciążeń. Zaletą tego rozwiązania jest zachowanie krótkich długości kształtowników i zdwojenie przekroju w miejscu mocowania do konstrukcji co powoduje rozkład dużych sił proporcjonalnie do geometrii płatwi w strefie podporowej. Schemat montażu płatwi dla schematu wieloprzęsłowego uciąglonego str. 10

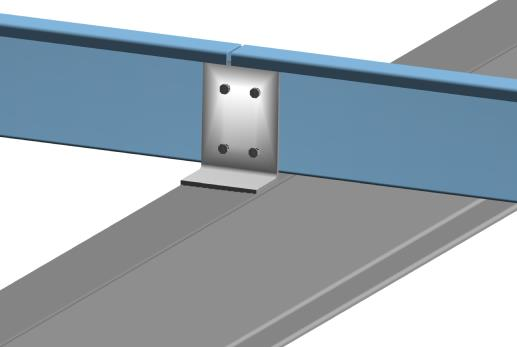

11 Doskonały kształt stali 1. Mocowanie płatwi do konstrukcji dachu: Montaż płatwi do konstrukcji głównej może się odbywać: (1) poprzez bezpośrednie przykręcenie dolnego pasa płatwi do górnego pasa belki głównej (ogólnie, rygla dachowego ramy portalowej) (2) za pomocą pojedynczego lub podwójnego stolika (3) przez podwójne kątowniki do środnika belki głównej Montaż do stolika, jest jednym z najczęściej używanych dlatego, że jest najłatwiejszy w montażu oraz dostarcza wymaganą sztywność do połączenia odnośnie do sił równoległych do połaci dachu. Ponadto, w wypadku płatwi z cienkościennych profili zimnogiętych, unika się problemu uszkodzenia środnika na podporze. Blachy montażowe stoliczki Otworowanie płatwi Galver Z nad podporą PRZEKRÓJ A B C D [mm] [mm] [mm] [mm] Z 100x Z 150x Z 175x Z 200x Z 225x Z 250x Z 275x Z 300x Z 350x Z 400x tab. 3 Przykład mocowania i otworowania płatwi za pomocą stolika: schemat jednoprzęsłowy Mocowanie płatwi za pomocą stolika widok z boku Mocowanie płatwi za pomocą stolika widok z przodu Mocowanie płatwi za pomocą stolika widok z góry Mocowanie płatwi za pomocą stolika wizualizacja str. 11
12 Kształtowniki zimnogięte Zasada tworzenia płatwii Galver Z w układzie na zakład Przykład mocowania i otworowania płatwi za pomocą stolika: schemat uciąglony Mocowanie płatwi za pomocą stolika widok z boku Mocowanie płatwi za pomocą stolika widok z przodu Mocowanie płatwi za pomocą stolika wizualizacja Mocowanie płatwi za pomocą stolika widok z góry Przykład mocowania bezpośrednio do konstrukcji schemat wieloprzęsłowy Mocowanie płatwi bezpośrednio do konstrukcji widok z boku Mocowanie płatwi bezpośrednio do konstrukcji widok z przodu str. 12
13 Doskonały kształt stali Mocowanie płatwi bezpośrednio do konstrukcji widok z góry Mocowanie płatwi bezpośrednio do konstrukcji wizualizacja Przykład mocowania bezpośrednio do konstrukcji schemat uciąglony Mocowanie płatwi bezpośrednio do konstrukcji widok z boku Mocowanie płatwi bezpośrednio do konstrukcji widok z przodu Mocowanie płatwi bezpośrednio do konstrukcji wizualizacja Mocowanie płatwi bezpośrednio do konstrukcji widok z góry Przykład mocowania płatwi między ryglami Mocowanie płatwi między ryglami widok z boku Mocowanie płatwi między ryglami widok z przodu str. 13
14 Kształtowniki zimnogięte Mocowanie płatwi między ryglami widok z góry Mocowanie płatwi między ryglami wizualizacja 2. Stężenie płatwi Tężniki płatwi odgrywają istotną rolę w konstrukcji dachu płatwiowego. Odpowiadają za ograniczenie ruchów bocznych i obrotu elementu w trakcie montażu oraz eksploatacji i tym samym podnoszą nośność wyboczeniową. Tężniki traktuje się jako dodatkową podporę sztywną przy zginaniu płatwi w kierunku słabszej osi, a ich ilość głównie zależy od rozpiętości płatwi oraz obciążeń. Zaleca się, jeśli tężniki nie są zaprojektowane, na czas montażu stosować tężniki tymczasowe. Liczbę tężników zalecanych przez producenta w każdym przęśle podano w tablicy 4 UKŁAD Jednoprzęsłowe Wieloprzęsłowe Rozpiętość [mb] L L 6.0 L 6.0 L L L 9.0 L 9 Liczba tężników tab. 4 Przykładowy schemat montażu str. 14
15 Doskonały kształt stali Przykładowy schemat montażu, wizualizacja Mocowanie tężnika do płatwi widok z przodu Mocowanie tężnika do płatwi wizualizacja Przykładowy schemat montażu, wizualizacja str. 15
16 Kształtowniki zimnogięte III. Tablice 1. Schematy statyczne Płatwie i rygle dachowe mogą być projektowane jako jednoprzęsłowe lub ciągłe. Układ jednoprzęsłowy jest korzystny w przypadku małych rozpiętości i małych obciążeń. Gdy rozstaw ram jest duży to bardziej ekonomicznym rozwiązaniem jest stosowanie schematów ciągłych. Tablice obciążeń zakładają następujące schematy statyczne: belka jednoprzęsłowa belka dwuprzęsłowa łączona zakładkowo na podporze pośredniej belka trójprzęsłowa łączona zakładkowo na podporach pośrednich belka czteroprzęsłowa łączona zakładkowo na podporach pośrednich belka pięcioprzęsłowa łączona zakładkowo na podporach pośrednich Schematy statyczne dla tabel nośności Na stronie dostępny jest program GALVER umożliwiający dodatkowo obliczenie nośności płatwi oraz rygli dla schematów statycznych: - belka dwuprzęsłowa - belka trójprzęsłowa w układzie t+ - belka czteroprzęsłowa w układzie t+ - belka czteroprzęsłowa ze wzmocnieniem skrajnych przęseł - belka pięcioprzęsłowa w układzie t+ - belka pięcioprzęsłowa ze wzmocnieniem skrajnych przęseł. Układy zwane t+ to schematy belki zakładkowej ze wzmocnieniem skrajnych przęseł poprzez użycie profilu o zasadniczo tych samych gabarytach przekroju poprzecznego, lecz z grubszej blachy. Układy określone jako "ze wzmocnieniem skrajnych przęseł" to układy zakładowe, ze wzmocnieniem skrajnych przęseł przez zastosowanie podwójnego profilu. str. 16
17 Doskonały kształt stali 2. Zakłady dla schematu uciąglonego Zalecane przez producenta i uwzględnione w założeniach obliczeń minimalne długości zakładek przęseł przedstawione są na rys. 4, gdzie: Z 1 = 0.1L i Z 2 = 0.15L i 2 PRZĘSŁA Z1 Z1 L1 L2 3 PRZĘSŁA Z1 Z2 Z2 Z1 L1 L2 L3 4 PRZĘSŁA Z1 Z2 Z1 Z1 Z2 Z1 L1 L2 L3 L4 5 PRZĘSEŁ Z1 Z2 Z1 Z1 Z1 Z1 Z2 Z1 L1 L2 L3 L4 L5 Zakładki przęseł dla płatwi zetowych Założenia obliczeniowe Obliczenia wykonano wg PN-EN z uwzględnieniem odwołań do , Kąt nachylenia połaci: β<= 15º i β<α 2. Przyjęte współczynniki wg PN-EN: C 100 = 3.1 (obc. ) C 100 = 1.7 (wiatr) 3. Przekrój podporowy usztywniony poprzecznie 4. W tablicach uwzględniono ciężar własny płatwi 5. Mocowanie blachy w co drugiej fałdzie. 6. Współczynnik S wyliczony wg wzoru 10.1b z PN-EN dla poszycia współpracującego z płatwiami powinien spełniać warunek 10.1a tej normy. 7. Zalecane orientacyjne minimalne parametry poszycia stalową blachą trapezową: - moment bezwładności: I e = 2.46 cm 4 /m - grubość blachy: t bl = 0.7 mm 3. Geometria przekroju Typ i wymiar profilu opisany jest wg klucza [wszystkie wymiary w mm]: Z h x b s / b w / c 1 / c 2, t=, gdzie: h wysokość profilu, t grubość blachy b s szerokość szerszej dolnej c 1 szerokość usztywnienia szerszej półki b w szerokość węższej półki c 2 szerokość usztywnienia węższej półki str. 17
18 h Kształtowniki zimnogięte geometria przekroju η x L b S y x P Oferowane kształtowniki posiadają znak budowlany B. Program produkcji stosowany powszechnie na płatwie i rygle w halach stalowych. x ξ y W y S c 1 r o α t ξ x b W c 2 Tabela charakterystyk geometrycznych przekrojów rys. 4 y η h t b W b S c 1 c 2 r a y S y W x L x P I X I Y I XY i X i Y W XD W XG W YL W YP α [mm] [mm] [mm] [mm] [mm] [mm] [mm] [cm 2 ] [mm] [mm] [mm] [mm] [cm 4 ] [cm 4 ] [cm 4 ] [cm] [cm] [cm 3 ] [cm 3 ] [cm 3 ] [cm 3 ] [ o ] 1,5 49,0 54,0 17,0 15,0 3,0 3, ,8 23,4 27,2 4,0 2,6 10,7 11,3 4,6 4,7 30 2,0 49,0 56,0 17,0 15,0 3,0 4, ,0 32,0 36,8 4,0 2,7 14,1 15,1 6,1 6,3 30 2,5 49,0 56,0 17,0 15,0 4,0 5, ,8 38,9 44,9 4,0 2,6 17,3 18,6 7,4 7,8 30 1,5 60,0 65,0 20,0 20,0 3,0 3, ,8 43,1 40,3 4,1 3,4 12,5 13,0 6,9 7,1 38 2,0 60,0 66,0 21,0 21,0 3,0 5, ,9 58,9 54,4 4,1 3,4 16,6 17,4 9,3 9,7 38 2,5 60,0 67,0 20,0 20,0 4,0 6, ,8 71,8 66,7 4,1 3,4 20,4 21,5 11,3 11,8 38 1,5 49,0 54,0 17,0 15,0 3,0 4, ,0 23,4 41,9 5,9 2,4 18,3 19,1 4,5 4,7 18 2,0 49,0 56,0 17,0 15,0 3,0 5, ,2 32,1 56,7 5,9 2,4 24,2 25,7 6,1 6,4 18 2,5 49,0 56,0 17,0 15,0 4,0 6, ,3 39,0 69,4 5,8 2,4 29,9 31,8 7,4 7,8 18 1,5 60,0 65,0 20,0 20,0 3,0 4, ,6 43,1 62,5 6,0 3,1 21,2 21,9 6,8 7,1 23 2,0 60,0 66,0 21,0 21,0 3,0 6, ,1 59,0 84,6 6,0 3,1 28,3 29,4 9,3 9,7 24 2,5 60,0 67,0 20,0 20,0 4,0 7, ,3 71,8 103,7 5,9 3,1 34,9 36,5 11,2 11,9 23 1,5 49,0 54,0 17,0 15,0 3,0 4, ,2 23,4 49,3 6,7 2,3 22,5 23,5 4,5 4,7 15 2,0 49,0 56,0 17,0 15,0 3,0 5, ,1 32,1 66,7 6,7 2,3 29,9 31,7 6,0 6,4 15 2,5 49,0 56,0 17,0 15,0 4,0 7, ,0 39,0 81,7 6,7 2,3 37,0 39,2 7,4 7,9 15 1,5 60,0 65,0 20,0 20,0 3,0 4, ,1 43,1 73,6 6,9 3,0 26,0 26,8 6,8 7,1 19 2,0 60,0 66,0 21,0 21,0 3,0 6, ,5 59,0 99,7 6,9 3,0 34,8 36,0 9,3 9,8 19 2,5 60,0 67,0 20,0 20,0 4,0 8, ,0 71,8 122,2 6,8 3,0 42,9 44,7 11,2 11,9 19 1,5 49,0 54,0 17,0 15,0 3,0 4, ,2 23,4 56,6 7,6 2,2 27,1 28,2 4,5 4,7 12 2,0 49,0 56,0 17,0 15,0 3,0 6, ,7 32,1 76,7 7,6 2,2 36,0 38,0 6,0 6,5 12 2,5 49,0 56,0 17,0 15,0 4,0 8, ,0 39,0 94,0 7,5 2,2 44,6 47,0 7,4 7,9 12 3,0 49,0 57,0 17,0 15,0 4,0 9, ,5 46,7 112,2 7,5 2,2 53,1 56,3 8,7 9,5 12 1,5 60,0 65,0 20,0 20,0 3,0 5, ,8 43,1 84,7 7,8 2,9 31,2 32,0 6,8 7,1 16 2,0 60,0 66,0 21,0 21,0 3,0 7, ,3 59,0 114,8 7,7 2,9 41,7 43,1 9,3 9,8 16 2,5 60,0 67,0 20,0 20,0 4,0 8, ,2 71,8 140,7 7,7 2,9 51,4 53,5 11,2 11,9 16 3,0 60,0 68,0 21,0 21,0 4,0 10, ,5 89,4 172,5 7,7 2,9 61,7 64,7 13,9 14,8 16 1,5 60,0 65,0 20,0 20,0 3,0 5, ,0 43,1 95,7 8,6 2,8 36,6 37,6 6,8 7,2 14 2,0 60,0 66,0 21,0 21,0 3,0 7, ,2 59,0 129,9 8,6 2,8 49,0 50,5 9,3 9,8 14 2,5 60,0 67,0 20,0 20,0 4,0 9, ,9 71,9 159,2 8,6 2,8 60,5 62,7 11,2 11,9 14 3,0 60,0 68,0 21,0 21,0 4,0 11, ,9 88,2 193,6 8,6 2,8 72,6 75,6 13,6 14,7 14 1,5 65,0 70,0 23,0 23,0 3,0 5, ,4 56,4 114,2 8,7 3,1 38,9 39,8 8,3 8,6 15 2,0 65,0 71,0 23,0 23,0 3,0 7, ,0 75,3 152,4 8,7 3,1 51,7 53,2 11,0 11,5 15 2,5 65,0 73,0 22,0 22,0 4,0 9, ,5 93,8 189,6 8,7 3,1 64,0 66,6 13,4 14,3 15 3,0 65,0 74,0 23,0 23,0 4,0 11, ,6 115,0 230,2 8,7 3,1 76,8 80,3 16,3 17,6 15 2,0 75,0 81,0 23,0 23,0 3,0 8, ,8 107,4 192,1 8,8 3,6 56,0 57,6 13,7 14,2 18 2,5 75,0 82,0 22,0 22,0 4,0 10, ,5 131,3 236,4 8,8 3,6 69,3 71,6 16,6 17,4 18 3,0 75,0 83,0 23,0 23,0 4,0 12, ,1 160,7 286,8 8,8 3,6 83,1 86,3 20,2 21,3 18 Dalszy ciąg tabeli na następnej stronie tab. 5 str. 18
19 Doskonały kształt stali h t b W b S c 1 c 2 r a y S y W x L x P I X I Y I XY i X i Y W XD W XG W YL W YP α [mm] [mm] [mm] [mm] [mm] [mm] [mm] [cm 2 ] [mm] [mm] [mm] [mm] [cm 4 ] [cm 4 ] [cm 4 ] [cm] [cm] [cm 3 ] [cm 3 ] [cm 3 ] [cm 3 ] [ o ] 1,5 60,0 65,0 20,0 20,0 3,0 5, ,6 43,1 106,8 9,5 2,7 42,3 43,4 6,8 7,2 12 2,0 60,0 66,0 21,0 21,0 3,0 8, ,7 59,0 145,0 9,5 2,7 56,7 58,4 9,3 9,8 12 2,5 60,0 67,0 20,0 20,0 4,0 10, ,9 71,9 177,7 9,4 2,7 70,1 72,5 11,2 12,0 12 3,0 60,0 68,0 21,0 21,0 4,0 12, ,5 88,3 216,2 9,4 2,7 84,1 87,4 13,6 14,7 12 1,5 65,0 70,0 23,0 23,0 3,0 6, ,5 56,4 127,5 9,6 3,0 44,9 45,9 8,3 8,6 13 2,0 65,0 71,0 23,0 23,0 3,0 8, ,2 75,3 170,2 9,5 3,0 59,7 61,4 11,0 11,5 13 2,5 65,0 73,0 22,0 22,0 4,0 10, ,9 93,8 211,7 9,5 3,0 74,1 76,9 13,4 14,3 13 3,0 65,0 74,0 23,0 23,0 4,0 12, ,6 115,0 257,2 9,5 3,0 88,8 92,7 16,3 17,6 13 2,0 75,0 81,0 23,0 23,0 3,0 8, ,4 107,4 214,5 9,7 3,5 64,5 66,3 13,7 14,3 16 2,5 75,0 82,0 22,0 22,0 4,0 10, ,6 131,3 263,8 9,7 3,5 79,9 82,5 16,6 17,4 15 3,0 75,0 83,0 23,0 23,0 4,0 13, ,6 160,7 320,3 9,7 3,5 95,9 99,4 20,2 21,4 16 2,0 60,0 66,0 21,0 21,0 3,0 8, ,3 59,0 160,1 10,3 2,6 64,8 66,6 9,2 9,8 10 2,5 60,0 67,0 20,0 20,0 4,0 10, ,2 71,9 196,2 10,3 2,6 80,2 82,8 11,2 12,0 10 3,0 60,0 68,0 21,0 21,0 4,0 12, ,9 88,3 238,9 10,3 2,6 96,3 99,9 13,6 14,7 10 2,0 65,0 71,0 23,0 23,0 3,0 8, ,3 75,3 188,0 10,4 2,9 68,2 70,1 11,0 11,6 12 2,5 65,0 73,0 22,0 22,0 4,0 11, ,7 93,8 233,8 10,4 2,9 84,6 87,7 13,4 14,4 12 3,0 65,0 74,0 23,0 23,0 4,0 13, ,7 115,0 284,2 10,4 2,9 101,5 105,7 16,3 17,6 12 2,0 75,0 81,0 23,0 23,0 3,0 9, ,3 107,4 236,8 10,6 3,4 73,5 75,4 13,6 14,3 14 2,5 75,0 82,0 22,0 22,0 4,0 11, ,6 131,3 291,3 10,5 3,4 91,1 93,8 16,6 17,5 14 3,0 75,0 83,0 23,0 23,0 4,0 13, ,0 160,7 353,8 10,5 3,4 109,3 113,1 20,1 21,4 14 2,0 65,0 71,0 23,0 23,0 3,0 9, ,9 75,3 205,8 11,2 2,8 77,1 79,1 10,9 11,6 10 2,5 65,0 73,0 22,0 22,0 4,0 11, ,8 93,9 255,9 11,2 2,8 95,7 98,9 13,4 14,4 10 3,0 65,0 74,0 23,0 23,0 4,0 14, ,3 115,1 311,2 11,2 2,9 114,9 119,3 16,2 17,7 10 2,0 75,0 81,0 23,0 23,0 3,0 9, ,9 107,4 259,2 11,4 3,3 82,9 84,9 13,6 14,3 12 2,5 75,0 82,0 22,0 22,0 4,0 12, ,5 131,4 318,8 11,4 3,3 102,7 105,7 16,6 17,5 12 3,0 75,0 83,0 23,0 23,0 4,0 14, ,6 160,8 387,3 11,4 3,3 123,3 127,4 20,1 21,4 12 2,0 92,0 100,0 31,0 31,0 3,0 10, ,4 212,1 405,1 11,7 4,5 95,9 98,9 21,8 22,8 16 2,5 92,0 100,0 30,0 30,0 4,0 13, ,4 258,3 497,7 11,7 4,4 119,2 122,7 26,6 27,9 16 3,0 92,0 100,0 31,0 31,0 4,0 16, ,3 310,5 597,5 11,6 4,4 142,8 147,1 32,1 33,6 16 2,0 75,0 81,0 23,0 23,0 3,0 10, ,4 107,4 303,9 13,1 3,2 102,9 105,1 13,6 14,3 10 2,5 75,0 82,0 22,0 22,0 4,0 13, ,3 131,4 373,8 13,0 3,1 127,6 130,9 16,5 17,5 10 3,0 75,0 83,0 23,0 23,0 4,0 16, ,6 160,8 454,3 13,0 3,2 153,3 157,8 20,1 21,5 10 2,0 92,0 100,0 31,0 31,0 3,0 11, ,4 212,1 475,9 13,4 4,3 118,3 121,7 21,8 22,9 13 2,5 92,0 100,0 30,0 30,0 4,0 14, ,5 258,3 584,6 13,4 4,2 147,1 151,1 26,6 28,0 13 3,0 92,0 100,0 31,0 31,0 4,0 17, ,4 310,5 702,2 13,4 4,2 176,4 181,2 32,1 33,7 13 2,0 75,0 81,0 23,0 23,0 3,0 11, ,2 107,4 348,6 14,7 3,0 124,5 127,0 13,6 14,3 8 2,5 75,0 82,0 22,0 22,0 4,0 14, ,4 131,4 428,8 14,7 3,0 154,5 158,2 16,5 17,5 8 3,0 75,0 83,0 23,0 23,0 4,0 17, ,1 160,9 521,3 14,7 3,0 185,7 190,8 20,1 21,5 8 2,0 92,0 100,0 31,0 31,0 3,0 12, ,2 212,9 548,2 15,1 4,1 142,6 146,2 21,9 23,0 11 2,5 92,0 100,0 30,0 30,0 4,0 15, ,6 258,4 671,5 15,1 4,0 177,1 181,5 26,6 28,0 11 3,0 92,0 100,0 31,0 31,0 4,0 19, ,5 310,6 806,8 15,0 4,0 212,5 217,8 32,0 33,8 11 tab. 5a h t b W b S c 1 c 2 r A η, ξ α wysokość profilu grubość ścianki szerokość półki wąskiej szerokość półki szerokiej wysokość usztywnienia półki szerokiej wysokość usztywnienia półki wąskiej promień wewnętrzny zagięcia pole przekroju profilu centralne osie główne przekroju kąt między układem osi początkowych XY, a układem osi głównych y S y W x L x P I X I Y I XY i X i Y W XG W XD W YL W YP odległość środka ciężkości od skrajnych włókien półki szerokiej odległość środka ciężkości od skrajnych włókien półki wąskiej odległość środka ciężkości od skrajnych włókien usztywnienia c1 odległość środka ciężkości od skrajnych włókien usztywnienia c2 moment bezwładności przekroju względem osi X moment bezwładności przekroju względem osi Y moment dewiacyjny (odśrodkowy) promień bezwładności przekroju względem osi X promień bezwładności przekroju względem osi Y wskaźnik wytrzymałości skrajnych włókien półki górnej względem osi X wskaźnik wytrzymałości skrajnych włókien półki dolnej względem osi X wskaźnik wytrzymałości skrajnych włókien usztywnienia c1 względem osi Y wskaźnik wytrzymałości skrajnych włókien usztywnienia c2 względem osi Y W obliczeniach przyjęto wymiary nominalne zgodnie z PN-EN pkt (3). Grubość obliczeniową przyjęto wg PN-EN pkt (3) t cor = t nom t zinc; t zinc = 0,04 mm dla typowej powłoki cynkowej Z275 str. 19
20 Kształtowniki zimnogięte 4. Tablice nośności Schemat jednoprzęsłowy Liczba tężników: 0 Rozpiętość płatwi [L]: 3,0 m h Przekrój profilu przęsła wewnętrznego Masa profilu + N=10kN unoszące Strzałka ugięcia L/200 [mm] [mm] [kg/m] [kn/m] [kn/m] [kn/m] [kn/m] Z100X49 Z100X60 Z150X49 Z150X60 Z175X49 Z175X60 Z200X49 Z200X60 Z225X60 Z225X65 1,5 2,62 3,00 2,68 2,29 1,54 2,0 3,51 4,00 3,70 2,90 2,00 2,5 4,32 5,00 4,70 3,40 2,40 1,5 3,01 3,30 2,90 2,70 1,70 2,0 4,01 4,80 4,40 3,90 2,40 2,5 4,93 5,90 5,50 4,60 2,90 1,5 3,24 5,00 4,30 2,90 4,00 2,0 4,31 7,00 6,40 3,90 5,30 2,5 5,32 8,60 8,10 4,60 6,50 1,5 3,61 5,50 4,90 3,70 4,50 2,0 4,80 8,10 7,60 5,30 6,20 2,5 5,93 10,10 9,50 6,30 7,60 1,5 3,55 5,90 5,20 3,10 5,70 2,0 4,71 8,60 8,00 4,20 7,70 2,5 5,82 10,70 10,10 5,00 9,40 1,5 3,91 6,40 5,70 4,00 6,30 2,0 5,21 10,00 9,40 5,90 8,90 2,5 6,43 12,40 11,90 7,00 10,90 1,5 3,85 6,70 6,00 3,20 6,70 2,0 5,11 10,20 9,40 4,50 10,30 2,5 6,32 12,90 12,20 5,40 13,00 3,0 7,54 15,50 14,90 6,10 15,50 1,5 4,20 7,40 6,50 4,20 7,40 2,0 5,61 11,90 11,10 6,40 11,90 2,5 6,93 14,90 14,20 7,70 15, ,31 18,10 17,50 9,00 18,00 1,5 4,51 8,30 7,40 4,50 8,40 2,0 6,01 13,40 12,50 6,80 13,40 2,5 7,43 17,60 16,70 8,30 17,70 3,0 8,91 21,40 20,60 9,80 21,50 1,5 4,70 8,40 7,50 5,00 8,50 2,0 6,23 14,00 13,10 7,70 14,00 2,5 7,73 18,60 17,70 9,30 18,70 3,0 9,27 22,60 21,90 11,00 22,80 str. 20
21 Doskonały kształt stali Z225X75 Z250X60 Z250X65 Z250X75 Z275X60 Z275X65 Z275X75 Z300X65 Z300X75 Z300X92 Z350X75 Z350X92 Z400X75 Z400X92 2,0 6,55 14,30 13,40 8,50 14,40 2,5 8,11 19,70 18,80 10,80 19,80 3,0 9,73 24,00 23,30 12,90 24,10 1,5 4,80 9,30 8,20 4,80 9,30 2,0 6,41 14,90 13,90 7,20 14,90 2,5 7,93 20,00 19,10 8,90 20,20 3,0 9,51 24,70 23,90 10,70 24,80 1,5 5,00 9,40 8,40 5,30 9,50 2,0 6,63 15,60 14,60 8,20 15,70 2,5 8,23 21,10 20,20 10,00 21,20 3,0 9,87 26,10 25,20 12,00 26,20 2,0 6,96 15,90 14,80 9,10 16,00 2,5 8,61 22,30 21,30 11,70 22,40 3,0 10,33 27,70 26,90 14,10 27,90 2,0 6,81 16,40 15,30 7,60 16,40 2,5 8,43 22,00 21,00 9,40 22,10 3,0 10,11 28,30 27,40 11,50 28,50 2,0 7,03 17,20 16,10 8,70 17,30 2,5 8,73 23,20 22,20 10,60 23,30 3,0 10,48 29,90 28,90 13,00 30,00 2,0 7,35 17,50 16,40 9,70 17,50 2,5 9,11 24,50 23,40 12,40 24,70 3,0 10,92 31,60 30,60 15,40 31,70 2,0 7,44 18,80 17,60 9,20 18,90 2,5 9,23 25,40 24,30 11,20 25,50 3,0 11,08 33,30 32,20 14,00 33,50 2,0 7,75 19,00 17,80 10,40 19,00 2,5 9,61 26,70 25,60 13,20 26,90 3,0 11,53 35,10 34,00 16,50 35,30 2,0 8,59 20,00 18,80 13,00 20,10 2,5 10,63 30,00 29,00 18,00 30,20 3,0 12,73 40,50 39,40 23,10 40,80 2,0 8,56 22,20 20,80 11,60 22,40 2,5 10,61 31,10 29,90 14,80 31,20 3,0 12,73 40,90 39,60 18,40 41,10 2,0 9,38 23,40 22,00 14,70 23,50 2,5 11,63 35,50 34,20 20,70 35,60 3,0 13,93 46,90 45,70 25,70 47,00 2,0 9,35 25,50 23,80 13,00 25,60 2,5 11,61 35,70 34,20 16,40 36,00 3,0 13,93 46,80 45,40 20,40 47,20 2,0 10,19 26,90 25,30 16,70 27,00 2,5 12,64 40,10 38,70 22,70 40,30 3,0 15,14 54,10 52,60 29,10 54,40 str. 21
22 Kształtowniki zimnogięte Schemat jednoprzęsłowy Liczba tężników: 0 Rozpiętość płatwi [L]: 3,5 m h Przekrój profilu przęsła wewnętrznego Masa profilu + N=10kN unoszące Strzałka ugięcia L/200 [mm] [mm] [kg/m] [kn/m] [kn/m] [kn/m] [kn/m] 1,5 2,62 2,21 1,96 1,42 0,97 Z100X49 2,0 3,51 2,99 2,75 1,81 1,29 2,5 4,32 3,66 3,45 2,16 1,54 1,5 3,01 2,44 2,15 2,08 1,09 Z100X60 2,0 4,01 3,54 3,30 2,87 1,51 2,5 4,93 4,33 4,10 3,42 1,83 1,5 3,24 3,70 3,28 2,28 2,52 Z150X49 2,0 4,31 5,14 4,78 3,06 3,38 2,5 5,32 6,36 5,98 3,60 4,06 1,5 3,61 4,06 3,60 2,82 2,83 Z150X60 2,0 4,80 6,00 5,60 4,10 3,94 2,5 5,93 7,44 7,10 4,90 4,78 1,5 3,55 4,33 3,82 2,36 3,58 Z175X49 2,0 4,71 6,34 5,90 3,32 4,86 2,5 5,82 7,88 7,42 3,92 5,93 1,5 3,91 4,74 4,20 3,00 3,98 Z175X60 2,0 5,21 7,38 6,94 4,52 5,64 2,5 6,43 9,12 8,72 5,38 6,88 1,5 3,85 4,94 4,38 2,42 4,80 Z200X49 2,0 5,11 7,49 6,90 3,48 6,70 2,5 6,32 9,47 8,96 4,18 8,20 3,0 7,54 11,30 10,90 4,74 9,70 1,5 4,20 5,43 4,80 3,14 5,34 Z200X60 2,0 5,61 8,72 8,15 4,86 7,74 2,5 6,93 10,94 10,43 5,82 9, ,31 13,29 12,84 6,86 11,30 1,5 4,51 6,09 5,43 3,28 6,16 Z225X60 2,0 6,01 9,80 9,18 5,04 9,84 2,5 7,43 12,90 12,27 6,22 12,50 3,0 8,91 15,70 15,13 7,36 14,90 1,5 4,70 6,19 5,51 3,60 6,26 Z225X65 2,0 6,23 10,28 9,62 5,65 10,36 2,5 7,73 13,60 13,00 7,00 13,30 3,0 9,27 16,60 16,00 8,26 15,90 2,0 6,55 10,50 9,84 6,24 10,50 Z225X75 2,5 8,11 14,47 13,81 8,06 14,40 3,0 9,73 17,63 17,00 9,58 17,20 str. 22
23 Doskonały kształt stali Z250X60 Z250X65 Z250X75 Z275X60 Z275X65 Z275X75 Z300X65 Z300X75 Z300X92 Z350X75 Z350X92 Z400X75 Z400X92 1,5 4,80 6,80 6,02 3,40 6,86 2,0 6,41 10,90 10,21 5,24 10,96 2,5 7,93 14,69 14,03 6,60 14,70 3,0 9,51 18,14 17,55 7,86 18,15 1,5 5,00 6,90 6,17 3,78 6,96 2,0 6,63 11,46 10,72 5,90 11,50 2,5 8,23 15,50 14,80 7,34 15,50 3,0 9,87 19,17 18,51 8,81 19,18 2,0 6,96 11,68 10,87 6,60 11,68 2,5 8,61 16,30 15,64 8,59 16,38 3,0 10,33 20,35 19,70 10,35 20,35 2,0 6,81 12,04 11,24 5,46 12,05 2,5 8,43 16,16 15,42 6,80 16,16 3,0 10,11 20,79 20,10 8,34 20,79 2,0 7,03 12,63 11,82 6,20 12,66 2,5 8,73 17,04 16,31 7,70 17,04 3,0 10,48 21,90 21,23 9,50 21,97 2,0 7,35 12,86 12,05 6,96 12,86 2,5 9,11 18,00 17,19 9,00 18,00 3,0 10,92 23,21 22,48 11,10 23,22 2,0 7,44 13,81 12,93 6,46 13,90 2,5 9,23 18,60 17,80 8,00 18,66 3,0 11,08 24,40 23,60 10,00 24,47 2,0 7,75 13,95 13,07 7,30 14,00 2,5 9,61 19,61 18,70 9,40 19,62 3,0 11,53 25,70 24,90 11,80 25,79 2,0 8,59 14,69 13,81 9,26 14,76 2,5 10,63 22,04 21,30 12,80 22,20 3,0 12,73 29,75 28,94 16,60 29,76 2,0 8,56 16,31 15,28 8,10 16,40 2,5 10,61 22,85 21,90 10,40 22,90 3,0 12,73 30,04 29,09 13,00 30,05 2,0 9,38 17,19 16,16 10,30 17,19 2,5 11,63 26,08 25,00 14,60 26,08 3,0 13,93 34,45 33,40 18,30 34,46 2,0 9,35 18,73 17,48 8,90 18,80 2,5 11,61 26,22 25,12 11,30 26,23 3,0 13,93 34,38 33,30 14,20 34,38 2,0 10,19 19,76 18,50 11,60 19,76 2,5 12,64 29,46 28,43 16,00 29,54 3,0 15,14 39,70 38,64 20,60 39,75 str. 23
24 Kształtowniki zimnogięte Schemat jednoprzęsłowy Liczba tężników: 0 Rozpiętość płatwi [L]: 4,0 m h Przekrój profilu przęsła wewnętrznego Masa profilu + N=10kN unoszące Strzałka ugięcia L/200 [mm] [mm] [kg/m] [kn/m] [kn/m] [kn/m] [kn/m] 1,5 2,62 1,69 1,49 0,92 0,64 Z100X49 2,0 3,51 2,28 2,11 1,18 0,85 2,5 4,32 2,78 2,62 1,41 1,02 1,5 3,01 1,86 1,64 1,44 0,72 Z100X60 2,0 4,01 2,71 2,52 1,95 1,00 2,5 4,93 3,31 3,13 2,32 1,21 1,5 3,24 2,83 2,51 1,58 1,68 Z150X49 2,0 4,31 3,92 3,64 1,98 2,24 2,5 5,32 4,86 4,58 2,30 2,72 1,5 3,61 3,10 2,76 2,22 1,88 Z150X60 2,0 4,80 4,59 4,28 3,26 2,62 2,5 5,93 5,66 5,40 3,82 3,16 1,5 3,55 3,30 2,92 1,86 2,38 Z175X49 2,0 4,71 4,85 4,50 2,48 3,26 2,5 5,82 6,00 5,68 2,84 3,95 1,5 3,91 3,62 3,21 2,34 2,64 Z175X60 2,0 5,21 5,65 5,30 3,60 3,78 2,5 6,43 6,98 6,64 4,30 4,56 1,5 3,85 3,78 3,35 1,90 3,21 Z200X49 2,0 5,11 5,70 5,28 2,78 4,48 2,5 6,32 7,25 6,86 3,36 5,46 3,0 7,54 8,65 8,34 3,82 6,48 1,5 4,20 4,16 3,67 2,44 3,58 Z200X60 2,0 5,61 6,66 6,24 3,82 5,19 2,5 6,93 8,38 7,99 4,64 6, ,31 10,10 9,80 5,46 7,50 1,5 4,51 4,66 4,16 2,53 4,64 Z225X60 2,0 6,01 7,50 7,03 3,94 6,74 2,5 7,43 9,80 9,39 4,96 8,37 3,0 8,91 12,00 11,56 5,80 9,98 1,5 4,70 4,73 4,21 2,74 4,76 Z225X65 2,0 6,23 7,87 7,36 4,40 7,10 2,5 7,73 10,41 9,95 5,50 8,90 3,0 9,27 12,68 12,25 6,50 10,65 2,0 6,55 8,04 7,53 4,84 7,50 Z225X75 2,5 8,11 11,00 10,58 6,36 9,65 3,0 9,73 13,50 13,02 7,58 11,52 str. 24
25 Doskonały kształt stali Z250X60 Z250X65 Z250X75 Z275X60 Z275X65 Z275X75 Z300X65 Z300X75 Z300X92 Z350X75 Z350X92 Z400X75 Z400X92 1,5 4,80 5,20 4,60 2,60 5,22 2,0 6,41 8,34 7,81 4,06 8,35 2,5 7,93 11,24 10,70 5,16 10,80 3,0 9,51 13,89 13,30 6,16 12,90 1,5 5,00 5,28 4,70 2,84 5,30 2,0 6,63 8,77 8,21 4,54 8,80 2,5 8,23 11,80 11,33 5,76 11,40 3,0 9,87 14,68 14,17 6,90 13,70 2,0 6,96 8,90 8,32 5,05 8,94 2,5 8,61 12,47 11,98 6,66 12,40 3,0 10,33 15,58 15,08 8,10 14,80 2,0 6,81 9,20 8,60 4,14 9,20 2,5 8,43 12,37 11,81 5,28 12,38 3,0 10,11 15,91 15,30 6,44 15,90 2,0 7,03 9,67 9,05 4,70 9,67 2,5 8,73 13,05 12,40 5,96 13,05 3,0 10,48 16,76 16,20 7,32 16,77 2,0 7,35 9,80 9,20 5,26 9,85 2,5 9,11 13,70 13,16 6,89 13,78 3,0 10,92 17,70 17,10 8,60 17,78 2,0 7,44 10,57 9,89 4,84 10,58 2,5 9,23 14,24 13,60 6,10 14,24 3,0 11,08 18,68 18,06 7,65 18,68 2,0 7,75 10,68 10,01 5,48 10,72 2,5 9,61 15,00 14,32 7,14 15,00 3,0 11,53 19,67 19,06 9,03 19,68 2,0 8,59 11,25 10,57 6,86 11,25 2,5 10,63 16,87 16,20 9,70 17,00 3,0 12,73 22,70 22,10 12,60 22,78 2,0 8,56 12,48 11,70 5,90 12,52 2,5 10,61 17,49 16,76 7,70 17,49 3,0 12,73 22,90 22,20 9,70 23,01 2,0 9,38 13,16 12,30 7,60 13,16 2,5 11,63 19,90 19,14 10,80 19,97 3,0 13,93 26,20 25,57 13,60 26,38 2,0 9,35 14,34 13,38 6,36 14,34 2,5 11,61 20,08 19,10 8,26 20,08 3,0 13,93 26,20 25,40 10,40 26,32 2,0 10,19 15,13 14,16 8,50 15,13 2,5 12,64 22,55 21,70 11,70 22,60 3,0 15,14 30,20 29,50 15,10 30,40 str. 25
26 Kształtowniki zimnogięte Schemat jednoprzęsłowy Liczba tężników: 0 Rozpiętość płatwi [L]: 4,5 m h Przekrój profilu przęsła wewnętrznego Masa profilu + N=10kN unoszące Strzałka ugięcia L/200 [mm] [mm] [kg/m] [kn/m] [kn/m] [kn/m] [kn/m] 1,5 2,62 1,33 1,17 0,62 0,44 Z100X49 2,0 3,51 1,80 1,66 0,80 0,59 2,5 4,32 2,19 2,07 0,97 0,70 1,5 3,01 1,46 1,30 1,01 0,49 Z100X60 2,0 4,01 2,13 1,98 1,36 0,69 2,5 4,93 2,60 2,48 1,62 0,83 1,5 3,24 2,23 1,98 1,06 1,17 Z150X49 2,0 4,31 3,09 2,86 1,33 1,57 2,5 5,32 3,82 3,62 1,55 1,89 1,5 3,61 2,44 2,18 1,70 1,30 Z150X60 2,0 4,80 3,62 3,38 2,28 1,82 2,5 5,93 4,47 4,25 2,62 2,21 1,5 3,55 2,60 2,31 1,26 1,66 Z175X49 2,0 4,71 3,83 3,54 1,65 2,27 2,5 5,82 4,74 4,48 1,90 2,76 1,5 3,91 2,86 2,54 1,90 1,85 Z175X60 2,0 5,21 4,46 4,14 2,82 2,62 2,5 6,43 5,50 5,25 3,22 3,20 1,5 3,85 2,98 2,63 1,47 2,24 Z200X49 2,0 5,11 4,50 4,17 1,96 3,15 2,5 6,32 5,70 5,42 2,30 3,80 3,0 7,54 6,83 6,56 2,62 4,52 1,5 4,20 3,26 2,90 1,96 2,48 Z200X60 2,0 5,61 5,26 4,90 3,10 3,62 2,5 6,93 6,60 6,30 3,78 4, ,31 7,98 7,72 4,46 5,27 1,5 4,51 3,68 3,27 2,02 3,24 Z225X60 2,0 6,01 5,90 5,54 3,18 4,73 2,5 7,43 7,74 7,40 4,02 5,86 3,0 8,91 9,44 9,13 4,74 7,00 1,5 4,70 3,74 3,33 2,18 3,36 Z225X65 2,0 6,23 6,22 5,82 3,56 4,97 2,5 7,73 8,20 7,84 4,50 6,24 3,0 9,27 10,00 9,66 5,34 7,46 2,0 6,55 6,32 5,94 3,90 5,24 Z225X75 2,5 8,11 8,69 8,32 5,20 6,74 3,0 9,73 10,60 10,29 6,18 8,09 str. 26
27 Doskonały kształt stali Z250X60 Z250X65 Z250X75 Z275X60 Z275X65 Z275X75 Z300X65 Z300X75 Z300X92 Z350X75 Z350X92 Z400X75 Z400X92 1,5 4,80 4,11 3,64 2,05 4,10 2,0 6,41 6,59 6,16 3,25 5,96 2,5 7,93 8,82 8,45 4,20 7,59 3,0 9,51 10,90 10,51 5,00 9,06 1,5 5,00 4,16 3,71 2,24 4,16 2,0 6,63 6,93 6,49 3,66 6,24 2,5 8,23 9,32 8,90 4,68 8,01 3,0 9,87 11,50 11,20 5,65 9,62 2,0 6,96 7,03 6,57 4,06 6,60 2,5 8,61 9,86 9,40 5,40 8,66 3,0 10,33 12,20 11,80 6,60 10,39 2,0 6,81 7,24 6,74 3,30 7,24 2,5 8,43 9,70 9,30 4,26 9,40 3,0 10,11 12,50 12,09 5,20 11,40 2,0 7,03 7,64 7,15 3,71 7,64 2,5 8,73 10,30 9,80 4,80 10,00 3,0 10,48 13,20 12,80 5,90 12,10 2,0 7,35 7,74 7,22 4,16 7,74 2,5 9,11 10,82 10,30 5,56 10,70 3,0 10,92 13,98 13,51 6,96 13,00 2,0 7,44 8,30 7,82 3,80 8,34 2,5 9,23 11,20 10,70 4,88 11,30 3,0 11,08 14,70 14,20 6,10 14,70 2,0 7,75 8,44 7,91 4,30 8,44 2,5 9,61 11,80 11,31 5,70 11,90 3,0 11,53 15,50 15,00 7,20 15,50 2,0 8,59 8,88 8,30 5,34 8,89 2,5 10,63 13,33 12,80 7,60 13,40 3,0 12,73 17,93 17,46 9,95 17,94 2,0 8,56 9,87 9,24 4,55 9,87 2,5 10,61 13,82 13,20 6,00 13,82 3,0 12,73 18,09 17,54 7,60 18,09 2,0 9,38 10,30 9,71 5,76 10,40 2,5 11,63 15,72 15,12 8,40 15,72 3,0 13,93 20,70 20,20 10,55 20,90 2,0 9,35 11,33 10,57 4,80 11,33 2,5 11,61 15,80 15,09 6,30 15,87 3,0 13,93 20,70 20,06 8,00 20,70 2,0 10,19 11,90 11,19 6,36 11,96 2,5 12,64 17,82 17,14 8,90 17,82 3,0 15,14 23,86 23,30 11,60 24,00 str. 27
28 Kształtowniki zimnogięte Schemat jednoprzęsłowy Liczba tężników: 0 Rozpiętość płatwi [L]: 5,0 m h Przekrój profilu przęsła wewnętrznego Masa profilu + N=10kN unoszące Strzałka ugięcia L/200 [mm] [mm] [kg/m] [kn/m] [kn/m] [kn/m] [kn/m] 1,5 2,62 1,07 0,94 0,43 0,31 Z100X49 2,0 3,51 1,45 1,34 0,57 0,42 2,5 4,32 1,77 1,66 0,70 0,50 1,5 3,01 1,18 1,04 0,73 0,35 Z100X60 2,0 4,01 1,72 1,60 0,98 0,49 2,5 4,93 2,10 2,00 1,16 0,59 1,5 3,24 1,80 1,58 0,73 0,84 Z150X49 2,0 4,31 2,50 2,30 0,93 1,13 2,5 5,32 3,09 2,92 1,09 1,37 1,5 3,61 1,97 1,75 1,22 0,94 Z150X60 2,0 4,80 2,92 2,74 1,61 1,32 2,5 5,93 3,62 3,44 1,85 1,60 1,5 3,55 2,11 1,85 0,87 1,20 Z175X49 2,0 4,71 3,08 2,85 1,15 1,65 2,5 5,82 3,82 3,62 1,33 1,98 1,5 3,91 2,30 2,04 1,44 1,34 Z175X60 2,0 5,21 3,60 3,35 1,98 1,91 2,5 6,43 4,44 4,20 2,26 2,32 1,5 3,85 2,40 2,13 1,02 1,63 Z200X49 2,0 5,11 3,64 3,38 1,36 2,28 2,5 6,32 4,61 4,38 1,60 2,77 3,0 7,54 5,50 5,31 1,83 3,26 1,5 4,20 2,64 2,34 1,61 1,80 Z200X60 2,0 5,61 4,24 3,96 2,38 2,62 2,5 6,93 5,32 5,08 2,74 3, ,31 6,46 6,24 3,18 3,82 1,5 4,51 2,98 2,65 1,66 2,36 Z225X60 2,0 6,01 4,77 4,47 2,64 3,44 2,5 7,43 6,27 5,99 3,25 4,25 3,0 8,91 7,60 7,35 3,75 5,10 1,5 4,70 3,02 2,68 1,78 2,45 Z225X65 2,0 6,23 5,03 4,71 2,94 3,60 2,5 7,73 6,64 6,35 3,78 4,52 3,0 9,27 8,05 7,82 4,48 5,40 2,0 6,55 5,11 4,80 3,25 3,80 Z225X75 2,5 8,11 7,03 6,73 4,34 4,91 3,0 9,73 8,58 8,33 5,20 5,86 str. 28
29 Doskonały kształt stali Z250X60 Z250X65 Z250X75 Z275X60 Z275X65 Z275X75 Z300X65 Z300X75 Z300X92 Z350X75 Z350X92 Z400X75 Z400X92 1,5 4,80 3,30 2,94 1,68 2,98 2,0 6,41 5,30 4,96 2,68 4,34 2,5 7,93 7,14 6,82 3,48 5,50 3,0 9,51 8,82 8,51 4,18 6,58 1,5 5,00 3,35 2,98 1,83 3,10 2,0 6,63 5,60 5,24 3,00 4,55 2,5 8,23 7,55 7,20 3,90 5,84 3,0 9,87 9,30 9,00 4,70 7,00 2,0 6,96 5,68 5,33 3,35 4,81 2,5 8,61 7,97 7,61 4,50 6,30 3,0 10,33 9,88 9,55 5,50 7,50 2,0 6,81 5,86 5,45 2,72 5,40 2,5 8,43 7,85 7,50 3,52 6,85 3,0 10,11 10,12 9,79 4,35 8,30 2,0 7,03 6,16 5,78 3,06 5,64 2,5 8,73 8,30 7,94 3,98 7,25 3,0 10,48 10,65 10,30 4,95 8,80 2,0 7,35 6,25 5,85 3,42 5,95 2,5 9,11 8,76 8,34 4,60 7,80 3,0 10,92 11,30 10,94 5,76 9,48 2,0 7,44 6,72 6,30 3,10 6,78 2,5 9,23 9,07 8,66 4,00 8,80 3,0 11,08 11,90 11,50 5,05 10,90 2,0 7,75 6,80 6,40 3,48 6,85 2,5 9,61 9,55 9,16 4,70 9,50 3,0 11,53 12,55 12,15 5,95 11,70 2,0 8,59 7,15 6,72 4,30 7,20 2,5 10,63 10,79 10,36 6,20 10,75 3,0 12,73 14,50 14,10 8,15 13,60 2,0 8,56 7,99 7,48 3,62 8,00 2,5 10,61 11,10 10,69 4,86 11,20 3,0 12,73 14,65 14,10 6,16 14,66 2,0 9,38 8,34 7,80 4,58 8,40 2,5 11,63 12,70 12,20 6,70 12,70 3,0 13,93 16,76 16,30 8,54 16,77 2,0 9,35 9,10 8,50 3,76 9,15 2,5 11,61 12,79 12,22 5,00 12,80 3,0 13,93 16,76 16,25 6,40 16,77 2,0 10,19 9,63 9,00 4,95 9,65 2,5 12,64 14,43 13,80 7,05 14,40 3,0 15,14 19,32 18,80 9,20 19,40 str. 29
30 Kształtowniki zimnogięte Schemat jednoprzęsłowy Liczba tężników: 0 Rozpiętość płatwi [L]: 5,5 m h Przekrój profilu przęsła wewnętrznego Masa profilu + N=10kN unoszące Strzałka ugięcia L/200 [mm] [mm] [kg/m] [kn/m] [kn/m] [kn/m] [kn/m] 1,5 2,62 0,88 0,77 0,32 0,23 Z100X49 2,0 3,51 1,19 1,10 0,42 0,30 2,5 4,32 1,45 1,37 0,52 0,36 1,5 3,01 0,97 0,86 0,53 0,25 Z100X60 2,0 4,01 1,41 1,32 0,72 0,36 2,5 4,93 1,73 1,64 0,86 0,43 1,5 3,24 1,48 1,31 0,53 0,62 Z150X49 2,0 4,31 2,06 1,90 0,67 0,84 2,5 5,32 2,54 2,40 0,80 1,01 1,5 3,61 1,62 1,44 0,89 0,70 Z150X60 2,0 4,80 2,41 2,25 1,17 0,98 2,5 5,93 2,98 2,83 1,35 1,18 1,5 3,55 1,73 1,53 0,62 0,89 Z175X49 2,0 4,71 2,53 2,35 0,82 1,22 2,5 5,82 3,14 2,97 0,97 1,48 1,5 3,91 1,90 1,68 1,05 0,99 Z175X60 2,0 5,21 2,97 2,77 1,44 1,42 2,5 6,43 3,66 3,47 1,64 1,72 1,5 3,85 1,98 1,74 0,73 1,21 Z200X49 2,0 5,11 3,00 2,77 0,98 1,70 2,5 6,32 3,80 3,60 1,15 2,06 3,0 7,54 4,54 4,37 1,33 2,45 1,5 4,20 2,17 1,92 1,22 1,35 Z200X60 2,0 5,61 3,49 3,27 1,72 1,96 2,5 6,93 4,40 4,18 1,98 2, ,31 5,32 5,14 2,30 2,85 1,5 4,51 2,44 2,17 1,38 1,75 Z225X60 2,0 6,01 3,93 3,69 1,96 2,56 2,5 7,43 5,18 4,93 2,34 3,17 3,0 8,91 6,28 6,07 2,70 3,81 1,5 4,70 2,48 2,21 1,49 1,82 Z225X65 2,0 6,23 4,15 3,88 2,36 2,68 2,5 7,73 5,47 5,23 2,83 3,38 3,0 9,27 6,65 6,44 3,30 4,04 2,0 6,55 4,20 3,95 2,72 2,85 Z225X75 2,5 8,11 5,80 5,55 3,66 3,67 3,0 9,73 7,05 6,80 4,32 4,38 str. 30
31 Doskonały kształt stali Z250X60 Z250X65 Z250X75 Z275X60 Z275X65 Z275X75 Z300X65 Z300X75 Z300X92 Z350X75 Z350X92 Z400X75 Z400X92 1,5 4,80 2,72 2,42 1,40 2,23 2,0 6,41 4,38 4,09 2,20 3,26 2,5 7,93 5,90 5,62 2,68 4,10 3,0 9,51 7,29 7,03 3,15 4,92 1,5 5,00 2,76 2,46 1,52 2,32 2,0 6,63 4,60 4,33 2,52 3,40 2,5 8,23 6,22 5,94 3,26 4,37 3,0 9,87 7,68 7,43 3,84 5,22 2,0 6,96 4,69 4,38 2,80 3,60 2,5 8,61 6,57 6,28 3,82 4,73 3,0 10,33 8,16 7,89 4,68 5,63 2,0 6,81 4,83 4,51 2,27 4,04 2,5 8,43 6,49 6,19 2,90 5,14 3,0 10,11 8,36 8,07 3,62 6,22 2,0 7,03 5,09 4,76 2,55 4,22 2,5 8,73 6,84 6,54 3,34 5,43 3,0 10,48 8,80 8,51 4,18 6,60 2,0 7,35 5,16 4,83 2,87 4,46 2,5 9,11 7,20 6,90 3,90 5,86 3,0 10,92 9,32 9,04 4,90 7,12 2,0 7,44 5,55 5,20 2,58 5,12 2,5 9,23 7,48 7,16 3,38 6,61 3,0 11,08 9,80 9,50 4,30 8,17 2,0 7,75 5,61 5,27 2,92 5,38 2,5 9,61 7,88 7,55 3,96 7,12 3,0 11,53 10,30 10,00 5,05 8,79 2,0 8,59 5,90 5,55 3,55 5,91 2,5 10,63 8,90 8,54 5,20 8,07 3,0 12,73 11,90 11,65 6,84 10,21 2,0 8,56 6,58 6,16 2,99 6,60 2,5 10,61 9,17 8,80 4,06 9,22 3,0 12,73 12,05 11,65 5,15 12,10 2,0 9,38 6,89 6,44 3,74 6,90 2,5 11,63 10,45 10,08 5,54 10,50 3,0 13,93 13,85 13,47 7,10 13,86 2,0 9,35 7,52 7,02 3,08 7,55 2,5 11,61 10,50 10,10 4,13 10,58 3,0 13,93 13,80 13,40 5,28 13,86 2,0 10,19 7,94 7,44 4,00 7,97 2,5 12,64 11,90 11,40 5,75 11,93 3,0 15,14 15,97 15,54 7,55 15,97 str. 31
32 Kształtowniki zimnogięte Schemat jednoprzęsłowy Liczba tężników: 0 Rozpiętość płatwi [L]: 6,0 m h Przekrój profilu przęsła wewnętrznego Masa profilu + N=10kN unoszące Strzałka ugięcia L/200 [mm] [mm] [kg/m] [kn/m] [kn/m] [kn/m] [kn/m] 1,5 2,62 0,73 0,65 0,24 0,17 Z100X49 2,0 3,51 0,99 0,91 0,32 0,22 2,5 4,32 1,21 1,14 0,40 0,27 1,5 3,01 0,81 0,71 0,40 0,19 Z100X60 2,0 4,01 1,18 1,10 0,54 0,27 2,5 4,93 1,44 1,37 0,66 0,32 1,5 3,24 1,24 1,09 0,39 0,47 Z150X49 2,0 4,31 1,72 1,59 0,50 0,63 2,5 5,32 2,13 2,00 0,60 0,77 1,5 3,61 1,36 1,20 0,66 0,53 Z150X60 2,0 4,80 2,02 1,88 0,87 0,74 2,5 5,93 2,49 2,37 1,01 0,90 1,5 3,55 1,45 1,28 0,46 0,68 Z175X49 2,0 4,71 2,12 1,97 0,61 0,93 2,5 5,82 2,63 2,50 0,73 1,13 1,5 3,91 1,59 1,41 0,79 0,76 Z175X60 2,0 5,21 2,48 2,32 1,07 1,08 2,5 6,43 3,06 2,92 1,22 1,31 1,5 3,85 1,66 1,46 0,54 0,92 Z200X49 2,0 5,11 2,50 2,33 0,72 1,30 2,5 6,32 3,19 3,02 0,86 1,57 3,0 7,54 3,80 3,65 1,01 1,87 1,5 4,20 1,82 1,61 0,91 1,03 Z200X60 2,0 5,61 2,93 2,73 1,27 1,50 2,5 6,93 3,68 3,51 1,46 1, ,31 4,47 4,30 1,72 2,18 1,5 4,51 2,05 1,82 1,05 1,34 Z225X60 2,0 6,01 3,30 3,08 1,45 1,96 2,5 7,43 4,34 4,12 1,73 2,42 3,0 8,91 5,28 5,08 2,01 2,91 1,5 4,70 2,08 1,85 1,26 1,40 Z225X65 2,0 6,23 3,47 3,26 1,76 2,06 2,5 7,73 4,58 4,37 2,10 2,58 3,0 9,27 5,57 5,40 2,45 3,10 2,0 6,55 3,53 3,30 2,26 2,18 Z225X75 2,5 8,11 4,85 4,64 2,77 2,81 3,0 9,73 5,92 5,71 3,24 3,35 str. 32
33 Doskonały kształt stali Z250X60 Z250X65 Z250X75 Z275X60 Z275X65 Z275X75 Z300X65 Z300X75 Z300X92 Z350X75 Z350X92 Z400X75 Z400X92 1,5 4,80 2,28 2,03 1,18 1,70 2,0 6,41 3,66 3,42 1,62 2,50 2,5 7,93 4,94 4,70 1,98 3,14 3,0 9,51 6,11 5,91 2,32 3,77 1,5 5,00 2,31 2,05 1,29 1,77 2,0 6,63 3,87 3,62 1,98 2,60 2,5 8,23 5,21 4,97 2,42 3,35 3,0 9,87 6,46 6,25 2,85 4,00 2,0 6,96 3,92 3,68 2,40 2,75 2,5 8,61 5,50 5,26 3,18 3,62 3,0 10,33 6,86 6,64 3,74 4,32 2,0 6,81 4,04 3,77 1,81 3,10 2,5 8,43 5,44 5,20 2,21 3,93 3,0 10,11 7,00 6,76 2,68 4,77 2,0 7,03 4,26 3,98 2,18 3,22 2,5 8,73 5,72 5,48 2,68 4,16 3,0 10,48 7,38 7,15 3,26 5,06 2,0 7,35 4,32 4,04 2,45 3,42 2,5 9,11 6,05 5,80 3,34 4,50 3,0 10,92 7,80 7,58 4,22 5,46 2,0 7,44 4,65 4,36 2,20 3,94 2,5 9,23 6,27 6,00 2,88 5,07 3,0 11,08 8,23 7,96 3,66 6,26 2,0 7,75 4,72 4,40 2,48 4,14 2,5 9,61 6,60 6,30 3,39 5,45 3,0 11,53 8,65 8,40 4,35 6,74 2,0 8,59 4,95 4,65 3,02 4,60 2,5 10,63 7,46 7,18 4,46 6,20 3,0 12,73 10,00 9,77 5,86 7,85 2,0 8,56 5,50 5,16 2,52 5,52 2,5 10,61 7,71 7,39 3,45 7,70 3,0 12,73 10,13 9,79 4,41 9,50 2,0 9,38 5,79 5,42 3,15 5,79 2,5 11,63 8,78 8,40 4,70 8,78 3,0 13,93 11,60 11,30 6,08 11,00 2,0 9,35 6,32 5,90 2,56 6,32 2,5 11,61 8,82 8,47 3,51 8,85 3,0 13,93 11,60 11,20 4,48 11,60 2,0 10,19 6,65 6,23 3,30 6,65 2,5 12,64 9,95 9,58 4,82 10,00 3,0 15,14 13,40 13,00 6,35 13,42 str. 33
34 Kształtowniki zimnogięte Schemat jednoprzęsłowy Liczba tężników: 1 Rozpiętość płatwi [L]: 6,5 m h Przekrój profilu przęsła wewnętrznego Masa profilu + N=10kN unoszące Strzałka ugięcia L/200 [mm] [mm] [kg/m] [kn/m] [kn/m] [kn/m] [kn/m] 1,5 2,62 0,62 0,54 0,47 0,12 Z100X49 2,0 3,51 0,84 0,77 0,60 0,17 2,5 4,32 1,02 0,96 0,71 0,20 1,5 3,01 0,68 0,60 0,61 0,14 Z100X60 2,0 4,01 1,00 0,92 0,87 0,20 2,5 4,93 1,22 1,16 1,06 0,24 1,5 3,24 1,05 0,92 0,70 0,36 Z150X49 2,0 4,31 1,46 1,34 0,95 0,49 2,5 5,32 1,80 1,69 1,15 0,59 1,5 3,61 1,15 1,02 0,87 0,41 Z150X60 2,0 4,80 1,71 1,60 1,28 0,57 2,5 5,93 2,11 2,00 1,55 0,69 1,5 3,55 1,23 1,08 0,75 0,52 Z175X49 2,0 4,71 1,80 1,66 1,08 0,72 2,5 5,82 2,24 2,10 1,29 0,87 1,5 3,91 1,34 1,19 0,96 0,58 Z175X60 2,0 5,21 2,10 1,96 1,46 0,84 2,5 6,43 2,59 2,46 1,77 1,02 1,5 3,85 1,41 1,24 0,80 0,72 Z200X49 2,0 5,11 2,13 1,96 1,17 1,01 2,5 6,32 2,70 2,54 1,43 1,22 3,0 7,54 3,24 3,09 1,65 1,45 1,5 4,20 1,54 1,37 1,04 0,80 Z200X60 2,0 5,61 2,48 2,32 1,62 1,17 2,5 6,93 3,13 2,98 2,00 1, ,31 3,77 3,65 2,38 1,69 1,5 4,51 1,74 1,54 1,11 1,05 Z225X60 2,0 6,01 2,79 2,60 1,74 1,53 2,5 7,43 3,67 3,49 2,22 1,90 3,0 8,91 4,48 4,30 2,64 2,26 1,5 4,70 1,76 1,56 1,21 1,09 Z225X65 2,0 6,23 2,95 2,76 1,95 1,60 2,5 7,73 3,87 3,72 2,50 2,02 3,0 9,27 4,73 4,55 2,97 2,40 2,0 6,55 2,98 2,80 2,17 1,70 Z225X75 2,5 8,11 4,12 3,94 2,88 2,18 3,0 9,73 5,05 4,84 3,47 2,62 str. 34
35 Doskonały kształt stali Z250X60 Z250X65 Z250X75 Z275X60 Z275X65 Z275X75 Z300X65 Z300X75 Z300X92 Z350X75 Z350X92 Z400X75 Z400X92 1,5 4,80 1,94 1,72 1,18 1,33 2,0 6,41 3,10 2,90 1,85 1,94 2,5 7,93 4,20 3,98 2,40 2,45 3,0 9,51 5,20 4,98 2,91 2,94 1,5 5,00 1,96 1,75 1,30 1,38 2,0 6,63 3,28 3,08 2,08 2,04 2,5 8,23 4,41 4,20 2,72 2,60 3,0 9,87 5,48 5,28 3,30 3,13 2,0 6,96 3,33 3,10 2,33 2,15 2,5 8,61 4,66 4,46 3,15 2,82 3,0 10,33 5,80 5,60 3,87 3,37 2,0 6,81 3,42 3,20 1,96 2,42 2,5 8,43 4,60 4,38 2,53 3,06 3,0 10,11 5,95 5,75 3,17 3,72 2,0 7,03 3,60 3,37 2,24 2,52 2,5 8,73 4,86 4,63 2,90 3,25 3,0 10,48 6,26 6,06 3,63 3,96 2,0 7,35 3,66 3,43 2,51 2,67 2,5 9,11 5,13 4,90 3,40 3,50 3,0 10,92 6,63 6,40 4,30 4,26 2,0 7,44 3,95 3,71 2,37 3,09 2,5 9,23 5,32 5,06 3,08 3,94 3,0 11,08 7,00 6,75 3,92 4,90 2,0 7,75 4,00 3,73 2,70 3,25 2,5 9,61 5,59 5,35 3,63 4,26 3,0 11,53 7,37 7,10 4,66 5,25 2,0 8,59 4,20 3,92 3,30 3,60 2,5 10,63 6,34 6,10 4,80 4,84 3,0 12,73 8,48 8,30 6,30 6,10 2,0 8,56 4,67 4,36 3,06 4,60 2,5 10,61 6,54 6,24 4,10 6,02 3,0 12,73 8,56 8,30 5,25 7,45 2,0 9,38 4,90 4,60 3,79 4,95 2,5 11,63 7,47 7,13 5,55 6,83 3,0 13,93 9,85 9,60 7,15 8,62 2,0 9,35 5,35 5,00 3,44 5,38 2,5 11,61 7,50 7,14 4,56 7,55 3,0 13,93 9,80 9,50 5,85 9,85 2,0 10,19 5,65 5,30 4,34 5,65 2,5 12,64 8,48 8,12 6,24 8,50 3,0 15,14 11,40 11,00 8,20 11,40 str. 35
36 Kształtowniki zimnogięte Schemat jednoprzęsłowy Liczba tężników: 1 Rozpiętość płatwi [L]: 7,0 m h Przekrój profilu przęsła wewnętrznego Masa profilu + N=10kN unoszące Strzałka ugięcia L/200 [mm] [mm] [kg/m] [kn/m] [kn/m] [kn/m] [kn/m] 1,5 2,62 0,53 0,47 0,37 0,09 Z100X49 2,0 3,51 0,72 0,66 0,48 0,13 2,5 4,32 0,88 0,82 0,57 0,15 1,5 3,01 0,58 0,51 0,53 0,11 Z100X60 2,0 4,01 0,85 0,79 0,75 0,15 2,5 4,93 1,05 0,99 0,89 0,18 1,5 3,24 0,90 0,79 0,61 0,28 Z150X49 2,0 4,31 1,25 1,15 0,81 0,38 2,5 5,32 1,55 1,46 0,94 0,46 1,5 3,61 0,98 0,87 0,75 0,32 Z150X60 2,0 4,80 1,47 1,37 1,10 0,45 2,5 5,93 1,81 1,72 1,33 0,54 1,5 3,55 1,05 0,93 0,65 0,41 Z175X49 2,0 4,71 1,55 1,43 0,93 0,57 2,5 5,82 1,91 1,81 1,11 0,69 1,5 3,91 1,15 1,02 0,82 0,46 Z175X60 2,0 5,21 1,81 1,69 1,26 0,66 2,5 6,43 2,23 2,12 1,53 0,80 1,5 3,85 1,21 1,07 0,68 0,57 Z200X49 2,0 5,11 1,83 1,69 1,00 0,80 2,5 6,32 2,31 2,19 1,22 0,97 3,0 7,54 2,77 2,66 1,42 1,15 1,5 4,20 1,32 1,17 0,88 0,63 Z200X60 2,0 5,61 2,13 1,98 1,39 0,92 2,5 6,93 2,68 2,55 1,70 1, ,31 3,25 3,12 2,03 1,34 1,5 4,51 1,49 1,32 0,94 0,83 Z225X60 2,0 6,01 2,40 2,24 1,48 1,21 2,5 7,43 3,16 3,01 1,88 1,50 3,0 8,91 3,83 3,71 2,24 1,79 1,5 4,70 1,51 1,34 1,02 0,86 Z225X65 2,0 6,23 2,54 2,36 1,65 1,27 2,5 7,73 3,34 3,18 2,12 1,60 3,0 9,27 4,06 3,92 2,54 1,91 2,0 6,55 2,57 2,41 1,84 1,34 Z225X75 2,5 8,11 3,55 3,37 2,46 1,74 3,0 9,73 4,31 4,17 2,96 2,08 str. 36
37 Doskonały kształt stali Z250X60 Z250X65 Z250X75 Z275X60 Z275X65 Z275X75 Z300X65 Z300X75 Z300X92 Z350X75 Z350X92 Z400X75 Z400X92 1,5 4,80 1,66 1,48 0,99 1,06 2,0 6,41 2,67 2,50 1,57 1,55 2,5 7,93 3,60 3,43 2,03 1,95 3,0 9,51 4,44 4,29 2,46 2,33 1,5 5,00 1,69 1,50 1,09 1,10 2,0 6,63 2,82 2,64 1,76 1,62 2,5 8,23 3,80 3,62 2,30 2,08 3,0 9,87 4,70 4,55 2,80 2,48 2,0 6,96 2,85 2,67 1,98 1,70 2,5 8,61 4,02 3,85 2,68 2,24 3,0 10,33 5,00 4,83 3,28 2,68 2,0 6,81 2,95 2,76 1,65 1,92 2,5 8,43 3,97 3,78 2,14 2,43 3,0 10,11 5,10 4,92 2,68 2,95 2,0 7,03 3,10 2,91 1,86 2,02 2,5 8,73 4,19 3,99 2,42 2,58 3,0 10,48 5,40 5,20 3,05 3,14 2,0 7,35 3,14 2,93 2,12 2,12 2,5 9,11 4,42 4,23 2,85 2,80 3,0 10,92 5,70 5,52 3,60 3,37 2,0 7,44 3,38 3,17 1,97 2,45 2,5 9,23 4,56 4,36 2,56 3,15 3,0 11,08 6,00 5,82 3,28 3,90 2,0 7,75 3,43 3,22 2,25 2,58 2,5 9,61 4,82 4,61 3,03 3,41 3,0 11,53 6,30 6,12 3,90 4,20 2,0 8,59 3,62 3,38 2,78 2,88 2,5 10,63 5,42 5,22 4,02 3,85 3,0 12,73 7,31 7,10 5,30 4,88 2,0 8,56 4,03 3,76 2,52 3,68 2,5 10,61 5,64 5,38 3,38 4,82 3,0 12,73 7,38 7,16 4,36 5,96 2,0 9,38 4,20 3,93 3,17 4,04 2,5 11,63 6,40 6,15 4,66 5,47 3,0 13,93 8,49 8,20 6,00 6,90 2,0 9,35 4,61 4,31 2,82 4,65 2,5 11,61 6,47 6,16 3,76 6,47 3,0 13,93 8,45 8,19 4,84 8,02 2,0 10,19 4,85 4,53 3,63 4,87 2,5 12,64 7,25 7,00 5,20 7,30 3,0 15,14 9,74 9,48 6,84 9,36 str. 37
