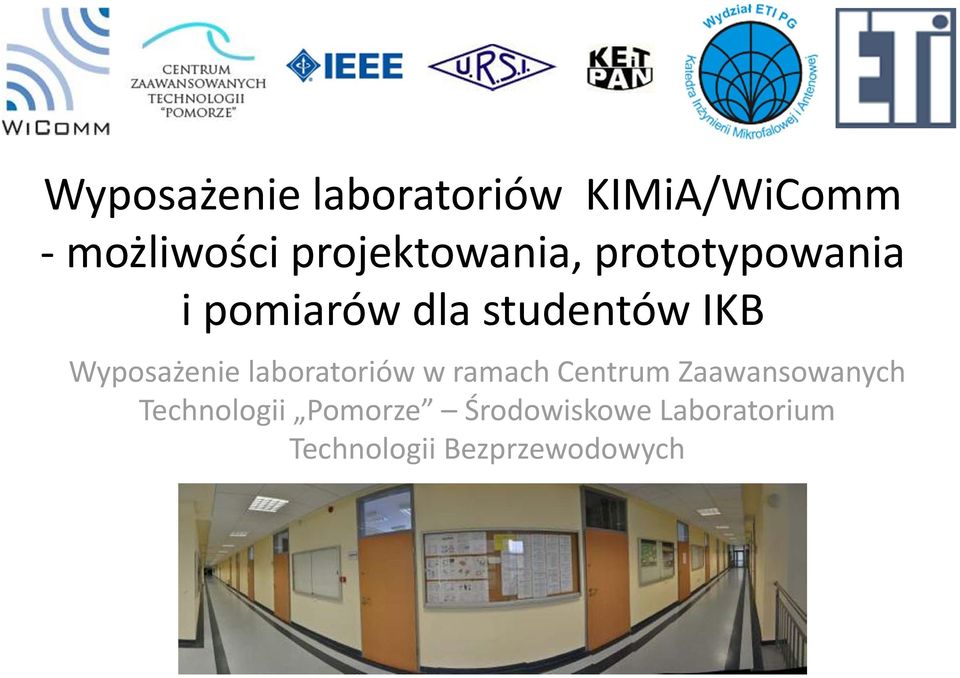

1 Wyposażenie laboratoriów KIMiA/WiComm możliwości projektowania, prototypowania i pomiarów dla studentów IKB Wyposażenie laboratoriów w ramach Centrum Zaawansowanych Technologii Pomorze Środowiskowe Laboratorium Technologii Bezprzewodowych

2 Domeny: Technologie informacyjne i telekomunikacja Materiały funkcjonalne i nanotechnologie Ochrona środowiska Biotechnologia, chemia żywności, chemia leków Laboratoria: 1. Centrum Civitroniki 2. Środowiskowe Laboratorium Technologii Bezprzewodowych 3. Laboratorium Nanomateriałów 4. Laboratorium Syntezy Innowacyjnych Materiałów i Elementów 5. Laboratorium Biomateriałów 6. Laboratorium Pomiarów Optoelektronicznych Innowacyjnych Materiałów i Displejów 7. Laboratorium Materiałów Polimerowych 8. Laboratorium Nanomateriałów i Nanokompozytów 9. Laboratorium Charakteryzacji i Materiałów Luminescencyjnych i Nanomateriałów 10. Mobilne Laboratorium Diagnostyki i Technologii Środowiska 11. Laboratorium Bałtyckie Centrum Biotechnologii i Diagnostyki Innowacyjnej

3 Środowiskowe Laboratorium Technologii Bezprzewodowych Budżet projektu Centrum Zaawansowanych Technologii POMORZE wynosi 24 mln zł, z czego 75% pochodzi z Unii Europejskiej ze środków RPO WP Na stworzenie ŚLTB przeznaczone zostało 3.7 mln zł

4 Środowiskowe Laboratorium Technologii Bezprzewodowych: Pracownia technologii układów w.cz. Pracownia pomiarowa układów w.cz. Pracownia pomiarowo konstrukcyjna pól elektromagnetycznych Pracownia pomiarowo konstrukcyjna bezprzewodowych sieci sensorowych oraz systemów identyfikacji radiowej Remont pomieszczeń: 430 tys. zł Aparatura: 3.3 mln zł

5 Pracownia technologii układów w.cz. Frezarka laserowa do PCB LPKF ProtoLaser S pozwala na wykonanie struktury ścieżek na płytkach o rożnym podłożu (FR4, aluminium, ceramice, Duroid i PTFE) obszar roboczy 229 x 305 x 10 mm. dzięki zastosowaniu promienia lasera jako narzędzia do usuwania miedzi uzyskuje się znaczące skrócenie czasu wykonywania projektu przy zachowaniu bardzo dużej precyzji. proces nie wymaga odczynnikow chemicznych. idealny system do wykonywania płytek RF i mikrofalowych. System do elektrolitycznej metalizacji otworów LPKF MiniContac RS system pozwalający na wykonanie mikroprzelotek Prasa do wielowarstwowych układów LPKF MultiPress S hydrauliczna prasa pozwalająca wykonać prototypowe płytki na bazie standardowych laminatow FR4, laminatow giętkich oraz w.cz. Zestaw do fotolitografii wysokiej rozdzielczości PCB Bungard Cyfrowa minifrezarka mechaniczna LPKF ProtoMat S63 system do produkcji płytek jak i obróbki innych elementów pozwala na wykonywanie obwodów drukowanych o minimalnej szerokości ścieżki i przerwy między nimi wynoszącej 4 milsy (0,1mm) Oraz: Półautomatyczna stacja lutownicza Lutownice precyzyjne na gorące powietrze Komora do wygrzewania układów scalonych

6 Pracownia pomiarowo konstrukcyjna pól elektromagnetycznych Oscyloskop próbkujący b.w.cz Agilent Infiniium DSO90604A do 6 GHz Analizator widma Rohde & Schwarz FSU46 do 46 GHz Przenośny analizator widma Agilent N9342C do 7 GHz Analizator stanów logicznych Agilent 16801A do 7 GHz Miernik mocy sygnału b.w.cz. Agilent N1912A do 40 GHz Oraz: Cyfrowy oscyloskop próbkujący Tektronix DSO 11801B + Głowica SD24 do 20GHz Analizator widma Tektronix2755P do 21 GHz Miernik pola e m z antenami referencyjnym Oscyloskopy Rejestrator napięć wielokanałowy Precyzyjne zasilacze i multimetry, generatory sygnałowe m.cz

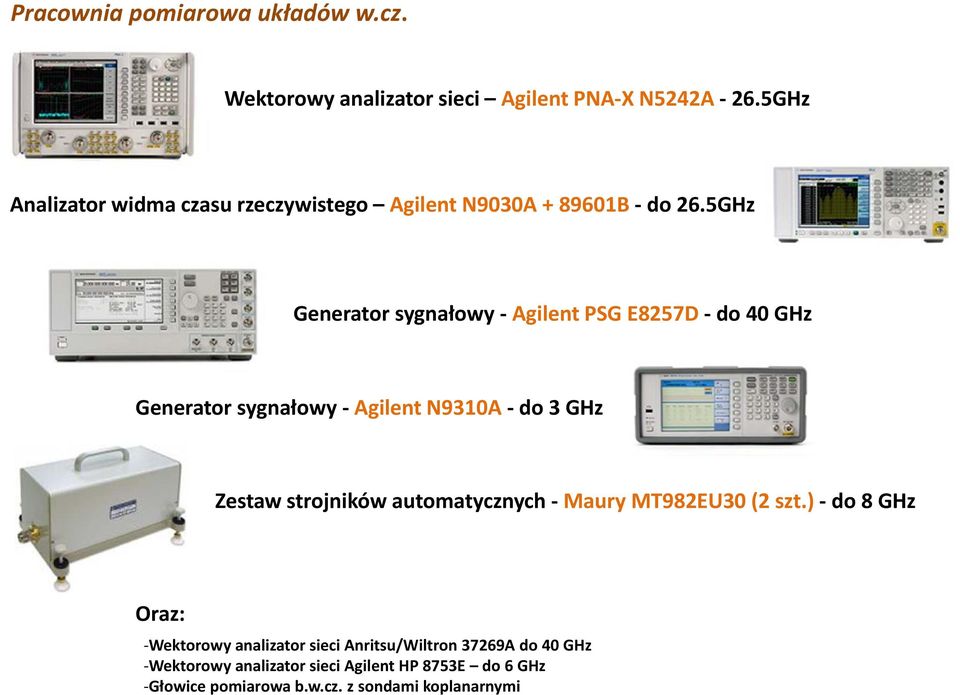

7 Pracownia pomiarowa układów w.cz. Wektorowy analizator sieci Agilent PNA X N5242A 26.5GHz Analizator widma czasu rzeczywistego Agilent N9030A B do 26.5GHz Generator sygnałowy Agilent PSG E8257D do 40 GHz Generator sygnałowy Agilent N9310A do 3 GHz Zestaw strojników automatycznych Maury MT982EU30 (2 szt.) do 8 GHz Oraz: Wektorowy analizator sieci Anritsu/Wiltron 37269A do 40 GHz Wektorowy analizator sieci Agilent HP 8753E do 6 GHz Głowice pomiarowa b.w.cz. z sondami koplanarnymi

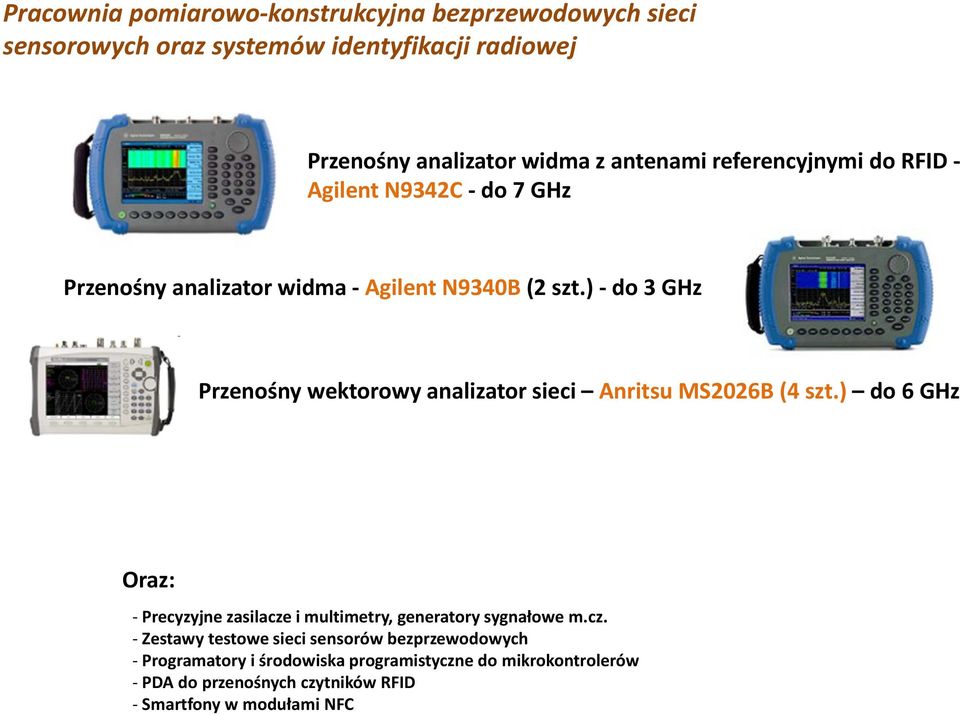

8 Pracownia pomiarowo konstrukcyjna bezprzewodowych sieci sensorowych oraz systemów identyfikacji radiowej Przenośny analizator widma z antenami referencyjnymi do RFID Agilent N9342C do 7 GHz Przenośny analizator widma Agilent N9340B (2 szt.) do 3 GHz Przenośny wektorowy analizator sieci Anritsu MS2026B (4 szt.) do 6 GHz Oraz: Precyzyjne zasilacze i multimetry, generatory sygnałowe m.cz. Zestawy testowe sieci sensorów bezprzewodowych Programatory i środowiska programistyczne do mikrokontrolerów PDA do przenośnych czytników RFID Smartfony w modułami NFC

9 Zaplecze aparaturowe ŚLTB Wybrana aparatura badawczo-pomiarowa (zestawienie): Rodzaj aparatury Producent i typ urządzenia Zakres Wektorowy analizator sieci Anritsu/Wiltron 37269A do 40 GHz Agilent HP 8753E Anritsu MS2026B (4 szt.) Agilent PNA-X N5242A do 6 GHz do 6 GHz do 26.5 GHz Analizator widma Agilent N9030A B do 26.5 GHz Rohde & Schwarz FSU46 Tektronix2755P Agilent PXA N9030A Agilent N9342C (2 szt.) Agilent N9340B (2 szt.) do 46 GHz do 21 GHz do 26.5 GHz do 7 GHz do 3 GHz Wektorowy gen. sygnałów zmod. Agilent E4438C + N7615A+N7617A do 6GHz Cyfrowy oscyloskop próbkujący Tektronix DSO 11801B + Głowica SD24 do 20GHz Miernik mocy Agilent HP437B B do 18 GHz Agilent N1912A do 40 GHz Generator sygnałowy Agilent PSG E8257D do 40 GHz Agilent N9310A do 3 GHz Oscyloskop próbkujący Agilent Infiniium DSO90604A do 6 GHz Analizator stanów logicznych Agilent 16801A do 7 GHz Strojnik automatyczny Maury MT982EU30 (2 szt.) do 8 GHz

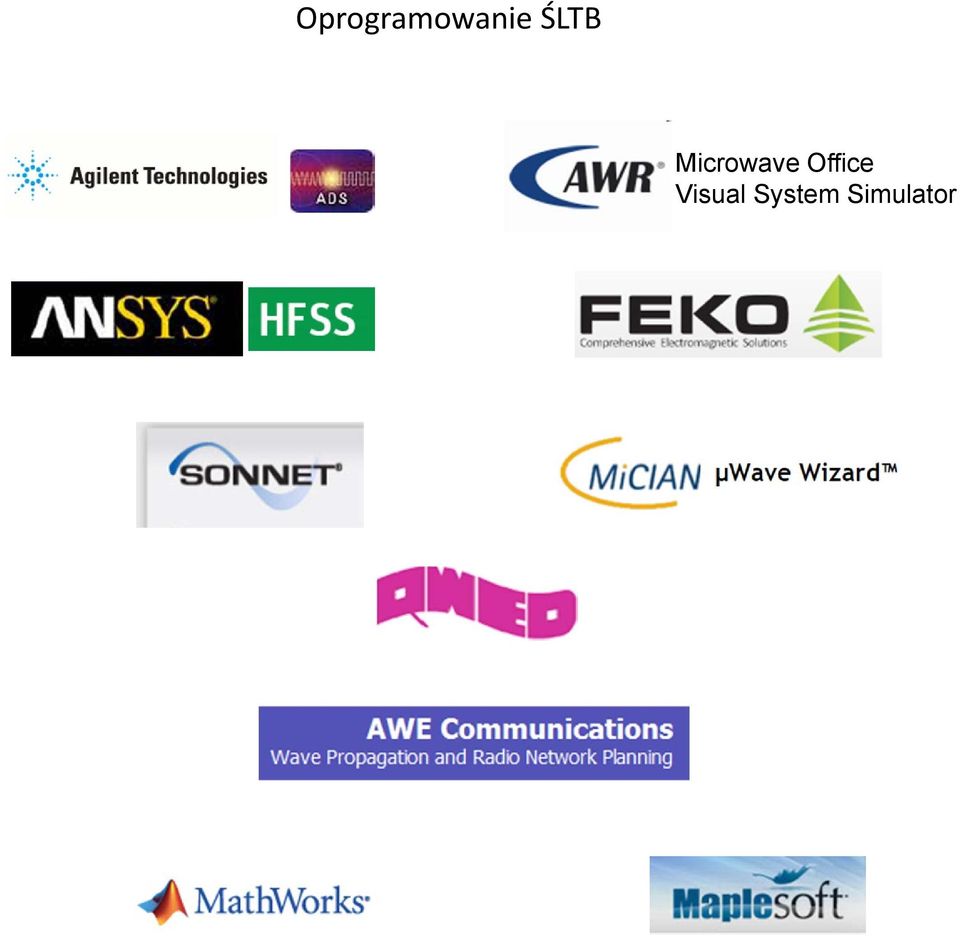

10 Oprogramowanie ŚLTB Microwave Office Visual System Simulator

11 ADS, Momentum, Ptolemy Układy i anteny planarne jedno- i wielowarstwowe (w tym RFIC) symulacja obwodowa symulacja e-m 2,5D analiza EMC/SI Systemu komunikacyjne symulacja dla rzeczywistych sygnałów modulowanych integracja symulacji z pomiarami licencja edukacyjna

12 Układy planarne jedno- i wielowarstwowe symulacja obwodowa symulacja e-m 2,5D analiza EMC/SI Systemu komunikacyjne symulacja dla rzeczywistych sygnałów modulowanych licencja edukacyjna

13 Układy planarne jedno- i wielowarstwowe symulacja e-m 2,5D licencja dydaktyczna

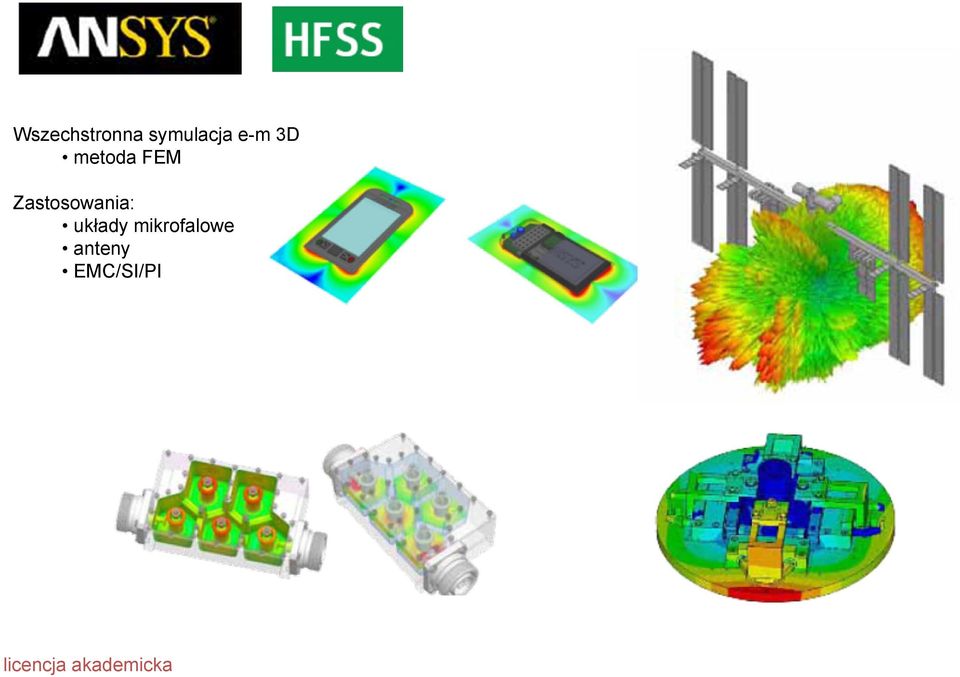

14 Wszechstronna symulacja e-m 3D metoda FEM Zastosowania: układy mikrofalowe anteny EMC/SI/PI licencja akademicka

15 Wszechstronna symulacja e-m 3D wiele metod: FEM, MoM, Zastosowania: układy mikrofalowe anteny EMC, ekranowanie propagacja licencja akademicka

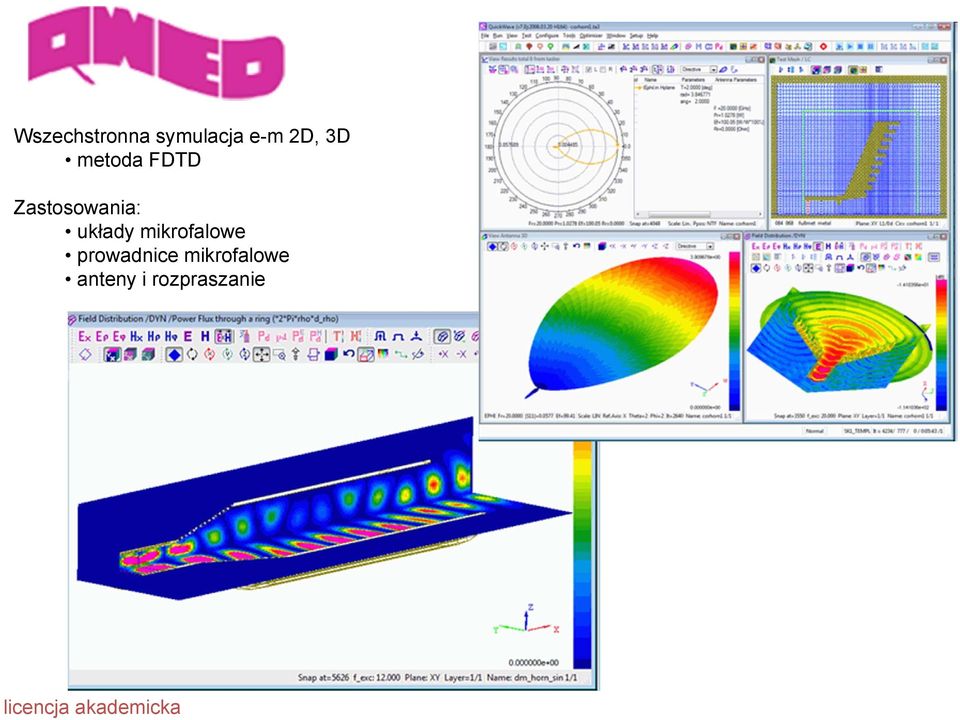

16 Wszechstronna symulacja e-m 2D, 3D metoda FDTD Zastosowania: układy mikrofalowe prowadnice mikrofalowe anteny i rozpraszanie licencja akademicka

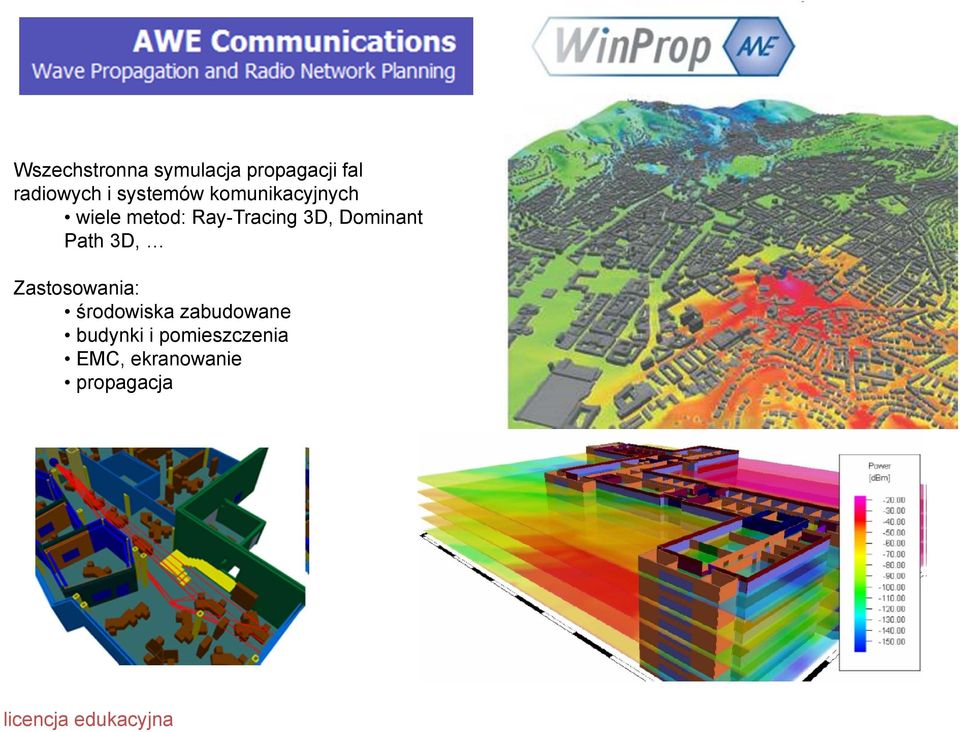

17 Wszechstronna symulacja propagacji fal radiowych i systemów komunikacyjnych wiele metod: Ray-Tracing 3D, Dominant Path 3D, Zastosowania: środowiska zabudowane budynki i pomieszczenia EMC, ekranowanie propagacja licencja edukacyjna

18 Microwave Wizard Symulacja i projektowanie filtrów filtry wnękowe układy falowodowe symulacja e-m 3D synteza filtrów licencja akademicka

19 Przykłady wykonywanych prac: Anteny dla UWB UWB Planar Dipole 60 x 70 mm max. RL 12 db UWB Slot Dipole 55 x 70 mm max. RL 13 db UWB Coplanar Antenna 75 x 80 mm max. RL 17 db

20 Przykłady wykonywanych prac: Anteny i szyki antenowe 5.35 GHz Radiating Slot 50 x 40 mm Return Loss 12.5 db WI FI (2.4 and 5.7 GHz) 115 x 135 mm RL 25 db and 20 db 10 GHz Antenna Array 85 x 200 mm

21 Przykłady wykonywanych prac: Układy pasywne Up-to 8 GHz Line Crossovers 20 x 20 mm max. RL -25 db BB Integrated T-junction 50 x 55 mm RL@5GHz -20 db PBG Rat Race Coupler 11 mm radius (85% miniaturization) BB 90 o Phase Shifer 10 x 35 mm 90±4 o shift band GHz Double Microstrip Isolator 10 x 80 mm max. RL (8-24 GHz) -10 db PBG/DGS branch line coupler 65 x 75 mm (39% miniaturization)

22 Linear power amplifiers for OFDM communication PA s for WiMAX, 3.5GHz (Cree, GaN HEMT) design and masurements for system specification (EVM, spectral mask) AB class, CGH3515, linear P out = 3W AB class, CGH3530F, linear P out = 5W Doherty, 2xCGH3530F linear P out = 7,5W Power transistor measurement (tested for Cree GaN HEMT s) small signal S parameters + large signal load-pull dedicated transistor fixture for different transistor packages Other linear PA research digital predistortion (non adaptive) adaptive bias/enevelope tracking LDMOS large signal modeling
