Systemy klimatyzacji pod pełną kontrolą

Transkrypt

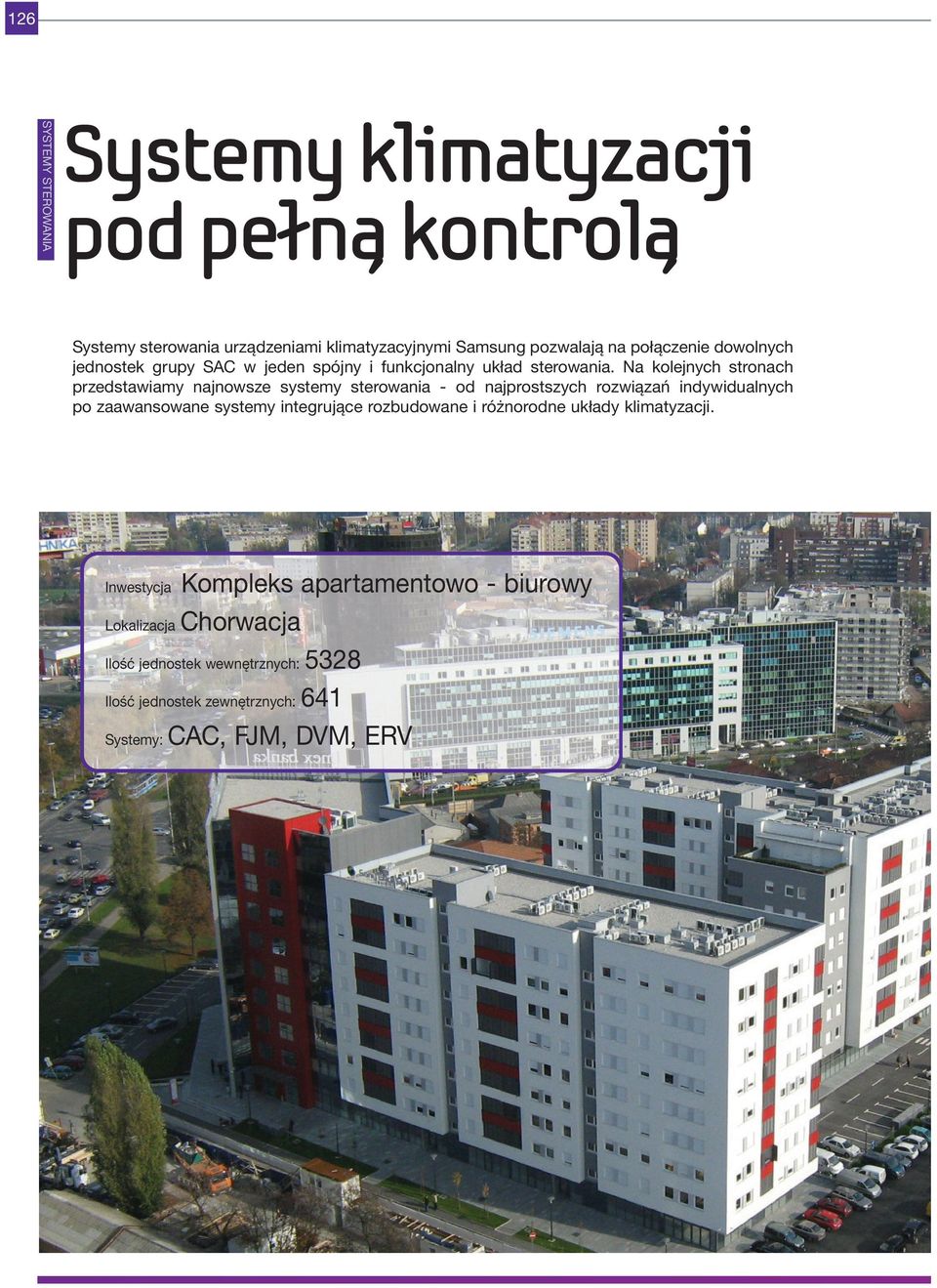

1 07_katalog_sac_2011_control_2011 SAC Katalog 3/6/11 12:48 PM Page Systemy klimatyzacji pod pełną kontrolą Systemy sterowania urządzeniami klimatyzacyjnymi Samsung pozwalają na połączenie dowolnych jednostek grupy SAC w jeden spójny i funkcjonalny układ sterowania. Na kolejnych stronach przedstawiamy najnowsze systemy sterowania - od najprostszych rozwiązań indywidualnych po zaawansowane systemy integrujące rozbudowane i różnorodne układy klimatyzacji. Kompleks apartamentowo - biurowy Lokalizacja Chorwacja Ilość jednostek wewnętrznych: 5328 Ilość jednostek zewnętrznych: 641 Systemy: CAC, FJM, DVM, ERV Inwestycja

2 127 NADRZĘDNE STEROWNIKI CENTRALNE STEROWNIKI INDYWIDUALNE SYSTEMY ZARZĄDZANIA BUDYNKIEM SYSTEMY KLIMATYZACJI SAMSUNG

3 07_katalog_sac_2011_control_2011 SAC Katalog 3/6/11 12:48 PM Page Systemy sterowania przegląd rozwiązań

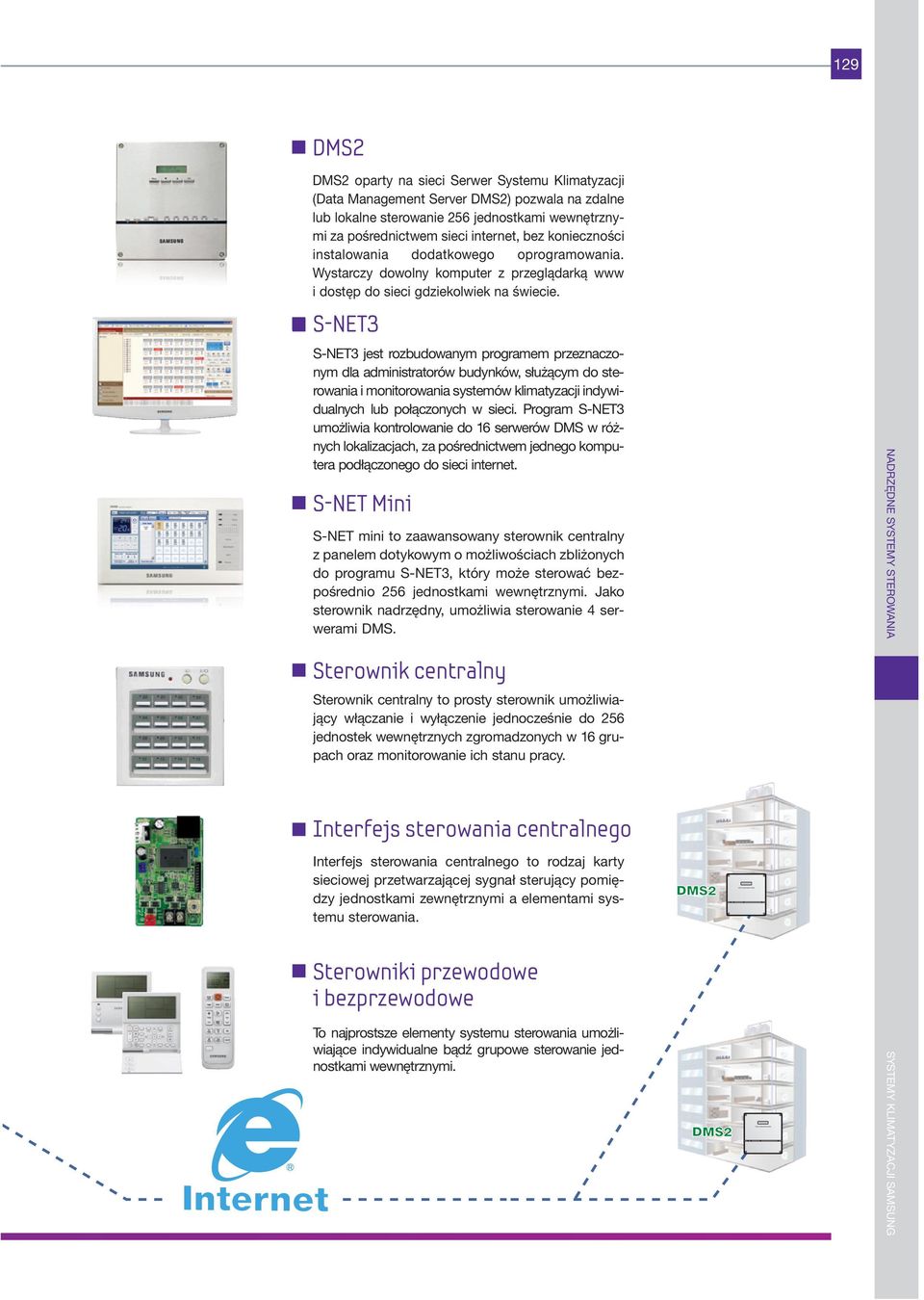

4 129 DMS2 DMS2 oparty na sieci Serwer Systemu Klimatyzacji (Data Management Server DMS2) pozwala na zdalne lub lokalne sterowanie 256 jednostkami wewnętrznymi za pośrednictwem sieci internet, bez konieczności instalowania dodatkowego oprogramowania. Wystarczy dowolny komputer z przeglądarką www i dostęp do sieci gdziekolwiek na świecie. S-NET3 S-NET3 jest rozbudowanym programem przeznaczonym dla administratorów budynków, służącym do sterowania i monitorowania systemów klimatyzacji indywidualnych lub połączonych w sieci. Program S-NET3 umożliwia kontrolowanie do 16 serwerów DMS w różnych lokalizacjach, za pośrednictwem jednego komputera podłączonego do sieci internet. S-NET Mini S-NET mini to zaawansowany sterownik centralny z panelem dotykowym o możliwościach zbliżonych do programu S-NET3, który może sterować bezpośrednio 256 jednostkami wewnętrznymi. Jako sterownik nadrzędny, umożliwia sterowanie 4 serwerami DMS. NADRZĘDNE Sterownik centralny Sterownik centralny to prosty sterownik umożliwiający włączanie i wyłączenie jednocześnie do 256 jednostek wewnętrznych zgromadzonych w 16 grupach oraz monitorowanie ich stanu pracy. to rodzaj karty sieciowej przetwarzającej sygnał sterujący pomiędzy jednostkami zewnętrznymi a elementami systemu sterowania. Sterowniki przewodowe i bezprzewodowe To najprostsze elementy systemu sterowania umożliwiające indywidualne bądź grupowe sterowanie jednostkami wewnętrznymi. SYSTEMY KLIMATYZACJI SAMSUNG

5 130 Nadrzędne systemy sterowania Nadrzędne systemy sterowania umożliwiają kompleksowe zarządzanie systemami klimatyzacji w małych, średnich i dużych budynkach. W zależności od potrzeb, dostęp do urządzeń klimatyzacji może odbywać się lokalnie lub za pośrednictwem internetu, z dowolnego miejsca na świecie. DMS2 Serwer Systemu Klimatyzacji Nowy model serwera DMS (Data Management Server) oferuje zaawansowane funkcje automatycznego sterowania jednostkami wewnętrznymi systemu klimatyzacji, a także centralkami wentylacyjnymi ERV i chłodnicami central wentylacyjnych (AHU kit). MIM-D00A l Wbudowany serwer sieciowy sterowany zdalnie z dowolnego komputera z przeglądarką www l Pełen dostęp za pośrednictwem programu S-NET3, sterownika S-NET mini lub komputera l Indywidualne i grupowe sterowanie do 256 jednostek wewnętrznych, także ERV i AHU l Możliwość definiowania programów logicznych optymalizujących zużycie energii l Definiowanie uprawnień dostępu dla wybranych użytkowników l Jednoczesny dostęp dla użytkowników o różnych uprawnieniach l Ustawianie limitów temperatury l Tworzenie tygodniowych i dziennych harmonogramów pracy l Odczyt historii błędów i parametrów pracy systemu klimatyzacji l Powiadomienia o awarii systemu l Funkcja podziału zużycia energii elektrycznej l Funkcja czarnej skrzynki, bieżące archiwizowanie danych o pracy systemu na karcie SD l Pamięć ustawień czasowych podczas przerw w dostawie prądu (przez 24 h) l Funkcja awaryjnego wyłączenia systemu klimatyzacji np. sygnałem z czujek pożarowych DMS2 Struktura systemu sterowania MIM-D00A DMS2 MIM-B16 DVM Plus, Mini DVM, FJM, CAC, ERV, AHU Interfejs licznika energii elektrycznej Licznik energii elektrycznej MIM-D00A MCM-A202* DMS2 MIM-B16 DVM Plus, Mini DVM, FJM, CAC, ERV, AHU Interfejs licznika energii elektrycznej Licznik energii elektrycznej z wyjściem impulsowym

6 131 Łatwe sterowanie i monitorowanie Indywidualne/ grupowe sterowanie pracą do 256 jednostek wewnętrznych przez sieć internet Sterowanie pracą Wł./ Wył., nastawami temperatury, kierunkiem nawiewu i prędkością wentylatora Sterowanie centralami rekuperacyjnymi ERV oraz chłodnicami central wentylacyjnych AHU Zaawansowane zarządzanie pracą jednostek wewnętrznych Dowolne definiowanie stref/grup urządzeń Sterowanie i monitoring grupowy lub indywidualny Definiowanie limitów temperatury Ograniczenia dostępu do wybranych funkcji urządzeń Tworzenie harmonogramów pracy (tygodniowe, dzienne) Strefa A Strefa B Strefa A Zablokowany tryb pracy - tylko chłodzenie Dozwolone sterowanie sterownikami indywidualnymi Minimalna nastawa temperatury C Strefa B Zablokowany tryb pracy - tylko chłodzenie Zablokowane sterowanie sterownikami indywidualnymi Nastawa temperatury C DMS2 struktura systemu sterowania Małe i średnie budynki Sterowanie typu: DMS + interfejs sterowania zewnętrznego Duże budynki Sterowanie typu: DMS + sterownik centralny + interfejs sterowania zewnętrznego MCM-A202* NADRZĘDNE MIM-D00A MIM-D00A DMS2 Sterownik centralny MCM-A202* Sterownik centralny DVM Plus, Mini DVM, FJM, CAC, ERV, AHU DMS2 MIM-B16 MIM-B16 Interfejs licznika energii elektrycznej Licznik energii elektrycznej z wyjściem impulsowym Interfejs licznika energii elektrycznej Licznik energii elektrycznej z wyjściem impulsowym Sterowanie do 16 jednostek zewnętrznych Sterowanie do16 jednostek zewnętrznych i powyżej Definiowanie uprawnień dostępu Serwer DMS umożliwia tworzenie różnych poziomów uprawnień do zmiany parametrów urządzeń klimatyzacji - od najniższych uprawnień dla użytkownika danej jednostki wewnętrznej do najwyższych dla administratora budynku. Dostęp do wszystkich profili jest możliwy jednocześnie. Funkcje Sterowanie/ monitoring Zarządzanie strefami Harmonogramy pracy Podgląd kosztów zużycia energii Konfiguracja systemu Administrator Pełen dostęp O O O O O Kierownik Użytkownik Ograniczony dostęp O O O X O O O X X X SYSTEMY KLIMATYZACJI SAMSUNG

7 132 Funkcja czarnej skrzynki na karcie SD Bieżące zapisywanie najważniejszych danych o pracy systemu klimatyzacji na karcie pamięci SD 1. Nadane przez administratora nazwy własne jednostek wewnętrznych i zewnętrznych 2. Dane zużycia energii elektrycznej 3. Historia pracy urządzeń (Wł./ Wył) 4. Historia pracy DMS 5. Konfiguracja (harmonogramy, limity temperatury, uprawnienia etc.) Bieżące zapisywanie informacji Automatyczne przywracanie ustawień Funkcja zdalnego serwisu Zdalny dostęp do systemu klimatyzacji dla firmy serwisowej bez dodatkowego oprogramowania Automatyczne powiadomienie serwisu o usterce przez Zdalny monitoring stanu pracy wszystkich jednostek wewnętrznych i zewnętrznych Zdalny serwis Usterka-> Zarządzanie historią pracy urządzeń Serwer DMS2 zapisuje informacje o parametrach pracy jednostek oraz komunikaty o ewentualnych błędach w pracy urządzeń. Funkcja ta pozwala precyzyjnie zdiagnozować przyczynę usterki i prześledzić jej przebieg w czasie. Historia pracy urządzeń 1. Czas Wł./ Wył. 2. Dzienny łączny czas pracy 3. Czas pracy w/g harmonogramu Historia błędów 1. Nazwa jednostki 2. Kod błędu 3. Data wystąpienia/ usunięcia usterki 4. Status usterki (usunięta/ nieusunięta) Technologie DMS2 Procesor taktowany częstotliwością 800 MHz Transmisja danych w standardzie Fast Ethernet (100 Mb/s) Transmisja danych w standardzie RS485 4 razy szybciej niż dotychczasowy DMS Indywidualne sterowanie według własnych potrzeb Możliwe jest indywidualne sterowanie jednostką wewnętrzną danego użytkownika z poziomu jego własnego komputera podłączonego do sieci. Użytkownik 1 Użytkownik 3 Komputer użytkownika Możliwość zmiany ustawień zgodnie z przydzielonymi uprawnieniami. Użytkownik 2 Użytkownik 4 Wszystkie jednostki systemu klimatyzacji

8 133 Czytelne ikony jednostek wewnętrznych Intuicyjne i czytelne ikony z podziałem na typy jednostek wewnętrznych Wyróżnienie kolorem trybu pracy urządzenia Funkcjonalny i intuicyjny panel sterowania Funkcja Zoom pozwalająca powiększyć i pomniejszyć ikony urządzeń Programy logiczne optymalizujące zużycie energii DMS2 umożliwia tworzenie programów powiązanej pracy różnego typu urządzeń np. klimatyzatora, centralki wentylacyjnej z odzyskiem ciepła (ERV) i chłodnicy centrali wentylacyjnej (AHU). Za pomocą zależności arytmetycznych i logicznych indywidualnie ustala się schematy pracy zwiększające oszczędność zużycia energii. temp. wewn. temp. zewn. Program logiczny temperatura zewnętrzna < temperatura wewnętrzna Schemat pracy DMS włączy centralkę ERV bez odzysku ciepła (freecooling) temperatura zewnętrzna > temperatura wewnętrzna DMS włączy klimatyzator w trybie chłodzenia NADRZĘDNE Klimatyzator/ ERV/ AHU (parametry pracy) i/ lub Zależność arytmetyczna schemat pracy (np. temp. zew = wew+5k) Podział zużycia energii elektrycznej Podział zużycia energii elektrycznej jednostek wewnętrznych (do 256 jednostek) Archiwizacja zużycia energii, czasu pracy i wydajności Status pracy jednostki wewnętrznej 5 piętro 4 piętro 3 piętro 140 kwh 610 kwh 460 kwh Zapis danych w formacie Microsoft Excel Przechowywanie danych o zużyciu energii z okresu 1 roku 1.Gromadzenie danych i podział zużycia energii elektrycznej 2.Eksport danych do formatu Excel 2 piętro 1 piętro 360 kwh 180 kwh Funkcja zewnętrznego interfejsu kontaktowego Awaryjne wyłączenie systemu na podstawie sygnału o zaistnieniu pożaru Pełne sterowanie jednostką wewnętrzną za pośrednictwem prostego wejścia kontaktowego Wyjście informacji o statusie systemu (praca/ błąd) Zewnętrzny interfejs kontaktowy z 16 stykami wejście/ wyjście System BMS System ochrony pożarowej Ograniczenie dostępu Status pracy SYSTEMY KLIMATYZACJI SAMSUNG

9 134 Nadrzędne systemy sterowania S-NET3 S-NET3 jest rozbudowanym programem przeznaczonym dla administratorów budynków, służącym do sterowania i monitorowania systemów klimatyzacji indywidualnych lub połączonych w sieci. Program S-NET3 umożliwia kontrolowanie do 16 serwerów DMS w różnych lokalizacjach, za pośrednictwem jednego komputera podłączonego do sieci internet. MST-P3P l Oprogramowanie zarządzające dedykowane dla komputerów klasy PC Obsługa do 16 jednostek DMS za pośrednictwem łącza Ethernet Centralne zarządzanie do 4096 jednostkami wewnętrznymi/ ERV Funkcja harmonogramu/ sterowania strefowego Zarządzanie i analizy zużycia energii elektrycznej Automatyczne uaktualnienia przez internet S-NET3 Struktura systemu sterowania MIM-D00A MCM-A202* Obsługa do 16 DMS2 DMS2 (DVM, FJM, CAC, ERV) MIM-D00A MCM-A202* S-NET3 DMS2 (DVM, FJM, CAC, ERV)

10 135 Sterowanie i monitoring Sterowanie i monitoring do 4096 jednostek wewnętrznych Zarządzanie jednostkami ERV Ograniczenie uprawnień sterowników indywidualnych Ustawianie limitów temperatury Wybór wielu/ wszystkich jednostek wewnętrznych Tryb wyświetlania informacji o jednostkach wewnętrznych za pomocą systemu ikon Monitoring i podział zużycia energii elektrycznej Spis danych zużycia energii i czasu pracy jednostek Tworzenie raportów zużycia energii elektrycznej i ich drukowanie Możliwość ustawienia różnych taryf Kontrola harmonogramu Graficzne przedstawienie harmonogramów Kontrola harmonogramów tygodniowych i dziennych Ustawienia dni świątecznych Zarządzanie danymi historii pracy systemu Zarządzanie historią błędów/ zdarzeń Zarządzanie historią pracy jednostki wewnętrznej Tworzenie raportów i drukowanie ich NADRZĘDNE Zarządzanie strefowe Struktura zarządzania dostosowywana do specyfiki instalacji Tworzenie/ edycja/ usuwanie stref sterowania Kontrola drzewa struktury zarządzania strefami Monitoring cyklu pracy Monitorowanie danych o cyklu pracy jednostek zewnętrznych/ wewnętrznych (dostępne dla niektórych modeli jednostek zewnętrznych) SYSTEMY KLIMATYZACJI SAMSUNG

11 136 Nadrzędne systemy sterowania S-NET Mini S-NET mini to zaawansowany sterownik centralny z panelem dotykowym o możliwościach zbliżonych do programu S-NET3, który może sterować bezpośrednio 256 jednostkami wewnętrznymi. Jako sterownik nadrzędny umożliwia sterowanie 4 serwerami DMS. MST-S3W l Zróżnicowane opcje integracji (DMS, sterownik centralny, moduł interfejsu) Sterowanie i monitorowanie do 256 jednostek wewnętrznych Szczegółowy monitoring trybu pracy Funkcja harmonogramu (tygodniowy, dobowy) Sterowanie zewnętrzną klawiaturą USB Wskazanie błędów 7-calowy, dotykowy ekran LCD Limity ustawień temperatury (maks./ min.) Sterowanie strefowe Blokada dostępu Blokada trybu pracy Sterowanie zewnętrzne S-NET Mini struktura systemu sterowania Obsługuje do 4 DMSs MIM-D00A MCM-A202* (DVM, FJM, CAC, ERV) Obsługuje do 16 Sterowników centralnych MCM-A202* S-NET mini (DVM, FJM, CAC, ERV) Obsługuje do16 Interfejsów sterowania (DVM, FJM, CAC, ERV)

12 137 Sterowanie i monitoring Sterowanie i monitorowanie do 256 jednostek wewnętrznych/ ERV Kontrola i monitoring działania systemu Monitorowanie szczegółowych informacji o parametrach pracy Ograniczenia dostępu do wybranych funkcji urządzeń z poziomu sterowników indywidualnych Sterowanie i monitoring Ustawianie limitów temperatury minimalnej i maksymalnej Blokowanie trybu pracy Kontrola harmonogramu Maksymalnie do 256 harmonogramów tygodniowych i dobowych Powtórzenie ustawienia harmonogramu, ustawienie dnia świątecznego Edycja harmonogramów (dodawanie, edycja, usuwanie) Szczegółowe ustawienia harmonogramu pracy Ograniczenie uprawnień sterowników indywidualnych Monitoring cyklu pracy Monitorowanie danych o cyklu pracy jednostek zewnętrznych/ wewnętrznych (dostępne dla niektórych modeli jednostek zewnętrznych) NADRZĘDNE Zarządzanie strefowe Struktura zarządzania dostosowywana do specyfiki instalacji Tworzenie/ edycja/ usuwanie stref sterowania Zarządzanie danymi historii pracy systemu Zarządzanie historią błędów Zarządzanie historią pracy jednostki wewnętrznej Spis szczegółowych informacji o błędach SYSTEMY KLIMATYZACJI SAMSUNG

13 138 Nadrzędne systemy sterowania Interfejs licznika energii elektrycznej MIM-B16 PIM (Pulse Input Module) Umożliwia przetwarzanie sygnału z liczników energii elektrycznej dla DMS2 Możliwoć podłączenia do 8 liczników energii elektrycznej z wyjściem impulsowym Wyświetlanie zużycia energii dla kazdego z podłączonych liczników Wymagania dla liczników energii elektrycznej z wyjściem impulsowym: Stała wyjścia impulsowego: Wh/ impuls Czas trwania impulsu: ms Przerwa między impulsami: mimimum 3 ms Impuls Impuls Impuls PIM stuktura systemu odczytu zużycia energii elektrycznej Maksymalnie 8 interfejsów MIM-B16 MIM-D00A Przerwa Przerwa Wymagana przerwa minimum 3 ms MCM-A202* Sterownik centralny MIM-B16 PIM Sygnał impulsowy DMS 2 Licznik energii elektrycznej z wyjściem impulsowym DVM, FJM, CAC Maksymalnie 8 liczników energii elektrycznej dla jednego MIM-B16

14 139 Sterowniki centralne Sterowniki centralne firmy Samsung oferują możliwość sterowania i monitorowania pracy do 16 grup urządzeń jednocześnie. Tworząc grupy po 16 urządzeń, możemy sterować nawet 256 jednostkami wewnętrznymi z jednego miejsca. Sterownik centralny MCM-A202D Maks. 16 grup jednostek wewnętrznych (maks. 256 jednostek) Sterowanie wszystkimi jednostkami wewnętrznymi (Wł./ Wył.) Możliwość ograniczania dostępu sterownikiem bezprzewodowym/ przewodowym Przełączanie trybu chłodzenia/ grzania Wyświetlanie wskazań błędu jednostek wewnętrznych MCM-A202D jest kompatybilny z MCM-A202A i MCM-A202B Sterownik funkcji MCM-A100 Wł./ Wył., Tryb pracy, Bieg wentylatora, Nawiew, Ustawienie temperatury Wyświetlanie wskazań błędu jednostek wewnętrznych Wskaźnik czyszczenia filtra Sterowanie i monitorowanie grupowe do 16 grup jednostek wewnętrznych Sterowanie indywidualne do 16 jednostek za pomocą jednego sterownika Aby używać sterownika funkcji, należy podłączyć go do sterownika MCM-A202* STEROWNIKI CENTRALNE Przełącznik wyboru trybu pracy MCM-C200 Wybór trybu pracy systemu (chłodzenie, grzanie lub automatyczny) Zabezpieczenie przed wyborem różnych trybów pracy Montaż wewnątrz obudowy agregatu DVM Plus, Mini DVM MIM-B13D Umożliwia jednostkom wewn./ zewn. komunikację z elementami systemu sterowania - Interfejs MIM-B13D obsługuje do 16 jednostek wewnętrznych lub ich grup - Współpracuje z DVM, FJM, CAC, ERV i AHU MIM-B13E Umożliwia jednostkom wewn./ zewn. komunikację z elementami systemu sterowania - Interfejs MIM-B13D obsługuje powyżej 16 jednostek wewnętrznych lub ich grup - Współpracuje z DVM, FJM, CAC, ERV i AHU SYSTEMY KLIMATYZACJI SAMSUNG

15 140 Sterowniki indywidualne Różnorodność wzorów i funkcji sterowników indywidualnych Samsung pozwala wybrać rozwiązanie najbardziej odpowiednie do potrzeb i wygody użytkownika. Sterownik bezprzewodowy MR-DH00 Wł./ wył., tryb pracy, bieg wentylatora, ustawianie temperatury Kasowanie alarmu filtra Ustawianie prostego harmonogramu pracy Czytelny wyświetlacz Regulacja kierunku nawiewu powietrza Możliwość indywidualnego sterowania 4 jednostkami wewnętrznymi (4 kanały komunikacji) Sterownik przewodowy (uniwersalny) MWR-WE10 Wł./ wył., tryb pracy, bieg wentylatora, ustawianie i odczyt temperatury Sterowanie indywidualne lub grupowe do 16 jednostek wewnętrznych Wyświetlanie kodów błędów Kasowanie alarmu filtra Wybór trybu sleep i quiet Wbudowany czujnik temperatury Blokada przycisków Ustawianie czasu wyłączenia Blokowanie sterowników bezprzewodowych Czytelny ekran z podświetleniem Współpracuje z CAC, FJM, DVM, ERV, AHU Wybór różnych poziomów uprawnień Ustawianie tygodniowych harmonogramów pracy (CAC, FJM, DVM, ERV, oraz klimatyzator + ERV) Ustawianie dni świątecznych Regulacja kierunku nawiewu powietrza Sterownik przewodowy (standardowy) MWR-WH00 Wł./ wył., tryb pracy, bieg wentylatora, ustawianie i odczyt temperatury Wbudowany czujnik temperatury Blokada przycisków Ustawianie czasu wyłączenia Wybór trybu sleep i quiet Prosty harmonogram pracy Wybór różnych poziomów uprawnień

16 141 Odbiornik sterownika bezprzewodowego (dla jednostek kanałowych) MRK-A00 Zdalne włączanie i wyłączanie Wskazanie pracy Wskazanie błędu Wskaźnik czyszczenia filtra Do połączenia odbiornika z jednostką wewnętrzną niezbędny jest kabel łączący MRW-10A Sterownik przewodowy (prosty) MWR-SH00 Wł./ wył., tryb pracy, bieg wentylatora, ustawianie temperatury Sterowanie indywidualne lub grupowe do 16 jednostek wewnętrznych Wyświetlanie kodów błędów Kasowanie alarmu filtra Blokada trybu pracy Sterownik przewodowy ERV MWR-VH02 Sterowanie indywidualne i grupowe (maks. do 16 jednostek) Włączanie i wyłączanie Tryb pracy (wentylacja, odzysk ciepła), bieg wentylatora Prosty harmonogram pracy Wskazanie błędu Synchronizacja pracy z jednostkami wewnętrznymi Wskazanie poziomu CO2 (po podłączeniu czujnika CO2) STEROWNIKI INDYWIDUALNE Czujnik temperatury pomieszczenia MRW-TA Służy do pomiaru temperatury wewnątrz pomieszczenia w miejscu kluczowym dla komfortu użytkownika Programator 7-dniowy MWR-BS00 Możliwość ustawienia nawet 100 różnych harmonogramów tygodniowych i dziennych Ustawienia harmonogramów w odstępach 1-minutowych Cyfrowy zegar na wyświetlaczu Stała archiwizacja ustawień harmonogramów Funkcja odzyskiwania danych po przerwie w zasilaniu (maks. 3 dni) Musi być zainstalowany razem ze sterownikiem przewodowym lub sterownikiem centralnym (MWR-TH01, MCM-A202B) SYSTEMY KLIMATYZACJI SAMSUNG

17 142 Systemy zarządzania budynkiem System BMS daje możliwość sterowania układem klimatyzacji oraz monitorowania jego pracy. Optymalna kontrola pomaga osiągnąć wysoką wydajność pracy oraz obniżyć koszty zużycia energii. Systemy klimatyzacji Samsung mogą komunikować się z BMS za pośrednictwem interfejsów BACnet, LonWorks, Modbus oraz KNX/EIB. Bramka BACnet MIM-B17 Komunikacja z BMS w standardzie BACnet Sterowanie do 256 jednostek wewnętrznych i ERV Komunikacja za pośrednictwem do 16 interfejsów sterowania Jednoczesne sterowanie przez BACnet i S-NET3 lub S-NET mini Zawiera wybrane funkcje DMS2 Funkcje: Wł./ wył. Kasowanie alarmu filtra Tryb pracy Definiowanie uprawnień użytkowników Ustawianie temperatury Blokowanie trybu pracy Kierunek nawiewu Ustawianie limitów temp. ERV tryb pracy Funkcja awaryjnego ERV bieg wentylatora wyłączenia Definiowalne wyjście analogowe Monitoring Wł./ wył. Tryb pracy Odczyt temperatury Kierunek nawiewu Bieg wentylatora ERV tryb pracy ERV bieg wentylatora Wskaźnik czyszczenia filtra Podgląd uprawnień dostępu Funkcja podziału zużycia energii elektrycznej Podgląd limitów temperatury Wyświetlanie kodów błędów BACnet struktura systemu sterowania MIM-B17 Komunikacja RS485 DVM, FJM, CAC, ERV, AHU Ethernet Bramka BACnet Ethernet Max.16 S-NET3 S-NET mini BACnet BMS

18 143 Bramka LonWorks MIM-B18 Komunikacja z BMS w standardzie LonWorks Sterowanie do 128 jednostek wewnętrznych i ERV Komunikacja za pośrednictwem do 16 interfejsów sterowania Jednoczesne sterowanie przez Lonworks i S-NET3 lub S-NET mini Zawiera wybrane funkcje DMS2 Funkcje: Wł./ wył. Kasowanie alarmu filtra Tryb pracy Definiowanie uprawnień użytkowników Ustawianie temperatury Blokowanie trybu pracy Kierunek nawiewu Ustawianie limitów temp. ERV tryb pracy Funkcja awaryjnego ERV bieg wentylatora wyłączenia Definiowalne wyjście analogowe Monitoring Wł./ wył. Tryb pracy Odczyt temperatury Kierunek nawiewu Bieg wentylatora ERV tryb pracy ERV bieg wentylatora Wskaźnik czyszczenia filtra Podgląd uprawnień dostępu Funkcja podziału zużycia energii elektrycznej Podgląd limitów temperatury Wyświetlanie kodów błędów LonWorks struktura systemu sterowania FTT-10A MIM-B18 Bramka LonWorks Ethernet Komunikacja RS485 Max.16 DVM, FJM, CAC, ERV, AHU SYSTEM ZARZĄDZANIA BUDYNKIEM S-NET3 S-NET mini LonWorks BMS Interfejs LonWorks MIM-B07 Komunikacja z BMS w standardzie LonWorks Instalacja w obudowie jednostki zewnętrznej Sterowanie do 12 jednostek wewnętrznych Komunikacja RS485 do LonWorks Topologia FTT-10A Funkcje: Wł./ wył. Ustawianie temperatury Tryb pracy Bieg wentylatora Monitoring: Wł./ wył. Tryb pracy Odczyt temperatury Wyświetlanie kodów błędów SYSTEMY KLIMATYZACJI SAMSUNG

19 144 System zarządzania pokojami hotelowymi System zarządzania pokojami hotelowymi jest rozwiązaniem przyczyniającym się do oszczędności zużycia energii. Kiedy karta-klucz do pokoju hotelowego Key-Tag znajduje się w swoim porcie, klimatyzator się włącza. Po jej wyjęciu urządzenie automatycznie się wyłącza. W ten sposób unika się zbędnych kosztów związanych z klimatyzowaniem pustych pokoi. Interfejs kart-kluczy (Key Tag) Sterowanie jednostkami wewnętrznymi poprzez styki kontaktowe Indywidualne/ grupowe sterowanie maks. 16 jednostkami wewnętrznymi Połączone używanie czujnika, timera, wejść awaryjnych Przykład Pokój 501 Pokój 502 Pokój 503 Pokój 504 Czytnik kart kluczy Czytnik kart kluczy Czytnik kart kluczy Czytnik kart kluczy Interfejs sygnału zewnętrznego MIM-B02 Przykład l Bezpośrednie sterowanie jednostką wewnętrzną poprzez sygnał zewnętrzny l Synchronizacja pracy jednostki wewnętrznej z czujnikiem otwarcia okna l Awaryjne sterowanie za pośrednictwem prostego wejścia kontaktowego l Informacja o statusie działania/ błędu jednostki wewnętrznej poprzez wyjście zewnętrzne Wł./ wył. Wł./ wył. Błąd Wł./ wył. Czytnik kart kluczy Czujnik otwarcia okna Informacja o usterce Jednoczesne sterowanie urządzeniem zewnętrznym (Informacja o usterce dostępna wyłącznie dla jednostek z wbudowanym zaworem rozprężnym EEV.)

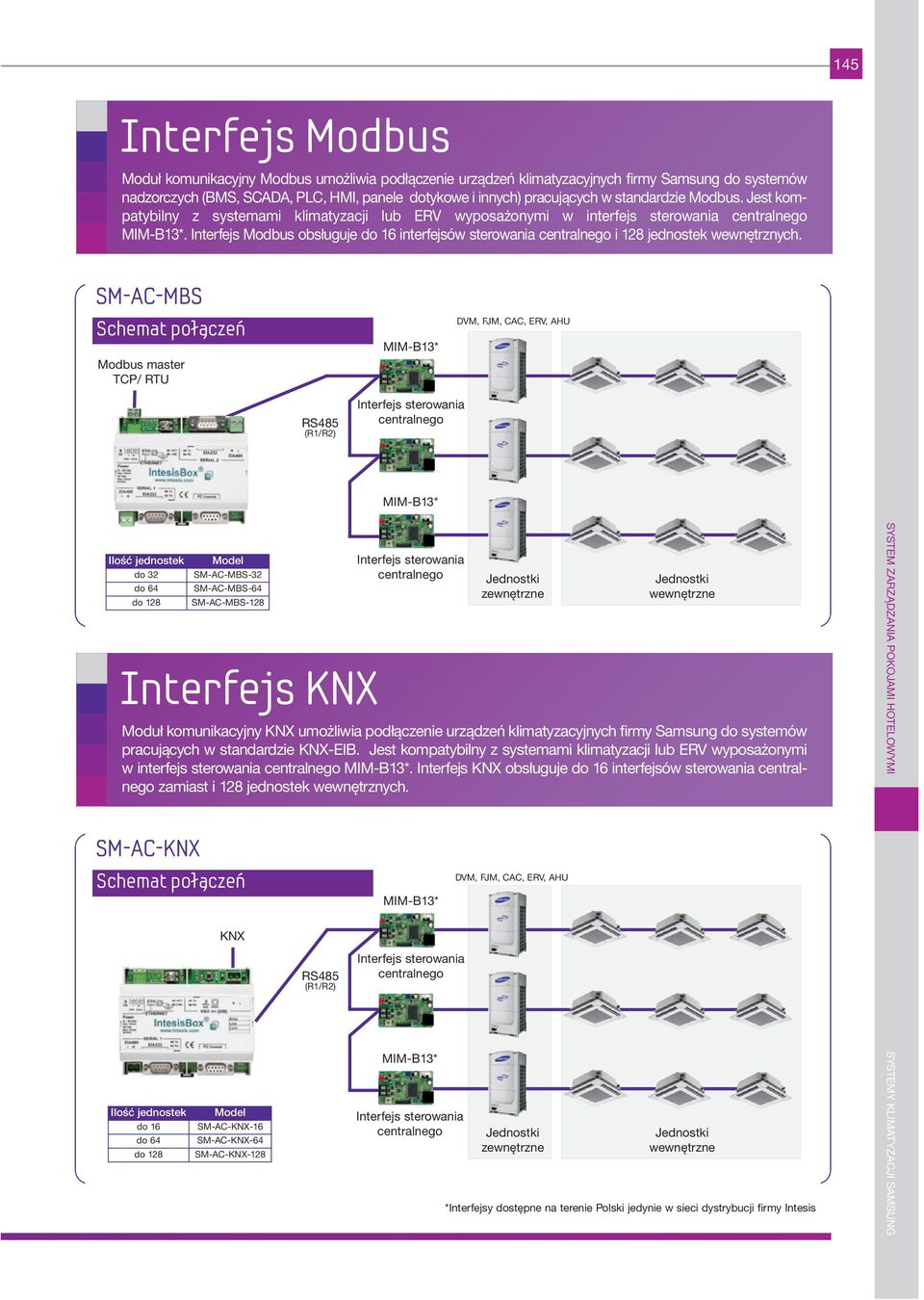

20 145 Interfejs Modbus Moduł komunikacyjny Modbus umożliwia podłączenie urządzeń klimatyzacyjnych firmy Samsung do systemów nadzorczych (BMS, SCADA, PLC, HMI, panele dotykowe i innych) pracujących w standardzie Modbus. Jest kompatybilny z systemami klimatyzacji lub ERV wyposażonymi w interfejs sterowania. Interfejs Modbus obsługuje do 16 interfejsów sterowania i 128 jednostek wewnętrznych. SM-AC-MBS Schemat połączeń Modbus master TCP/ RTU DVM, FJM, CAC, ERV, AHU RS485 (R1/R2) Ilość jednostek do 32 do 64 do 128 Model SM-AC-MBS-32 SM-AC-MBS-64 SM-AC-MBS-128 Interfejs KNX Jednostki zewnętrzne Jednostki wewnętrzne Moduł komunikacyjny KNX umożliwia podłączenie urządzeń klimatyzacyjnych firmy Samsung do systemów pracujących w standardzie KNX-EIB. Jest kompatybilny z systemami klimatyzacji lub ERV wyposażonymi w interfejs sterowania. Interfejs KNX obsługuje do 16 interfejsów sterowania zamiast i 128 jednostek wewnętrznych. SYSTEM ZARZĄDZANIA POKOJAMI HOTELOWYMI SM-AC-KNX Schemat połączeń DVM, FJM, CAC, ERV, AHU KNX RS485 (R1/R2) Ilość jednostek do 16 do 64 do 128 Model SM-AC-KNX-16 SM-AC-KNX-64 SM-AC-KNX-128 Jednostki zewnętrzne Jednostki wewnętrzne *Interfejsy dostępne na terenie Polski jedynie w sieci dystrybucji firmy Intesis SYSTEMY KLIMATYZACJI SAMSUNG

21 146 Elementy systemu sterowania Klasyfikacja KLASYFIKACJA PRODUKT Produkt Model MODEL ZDJĘCIE Zdjęcie System SYSTEM DMS2 MIM-D00A DVM, FJM, CAC, ERV Nadrzędne systemy sterowania System S-NET3 S-NET Mini MST-P3P MST-S3W DVM, FJM, CAC, ERV DVM, FJM, CAC, ERV Interfejs licznika energii elektrycznej PIM MIM-B16 DVM, FJM, CAC Sterownik funkcji MCM-A100 DVM, FJM, CAC Sterowniki centralne Sterownik Sterownik centralny MCM-A202D DVM, FJM, CAC, ERV Programator 7-dniowy MWR-BS00 Wymagany sterownik centralny MCM-202* Przełącznik wyboru trybu pracy MCM-C200 DVM (z wyłączeniem systemu HR) MIM-B13D DVM, FJM, CAC, ERV Interfejs MIM-B13E DVM, FJM, CAC, ERV Sterownik przewodowy (uniwersalny) MWR-WE10 KASETONOWA, ŚCIENNA, PRZYPODŁOGOWO- -PODSUFITOWA, KANAŁOWA, KONSOLA, ERV Sterownik przewodowy (standardowy) MWR-WH00 KASETONOWA, ŚCIENNA, PRZYPODŁOGOWO- -PODSUFITOWA, KANAŁOWA, KONSOLA Sterownik przewodowy (prosty) MWR-SH00 KASETONOWA, ŚCIENNA, PRZYPODŁOGOWO- -PODSUFITOWA, KANAŁOWA, KONSOLA Sterownik przewodowy ERV MWR-VH02 ERV Sterowniki indywidualne Sterownik Sterownik bezprzewodowy MR-DH00 KASETONOWA, ŚCIENNA, PRZYPODŁOGOWO- -PODSUFITOWA, KANAŁOWA (potrzebny odbiornik), KONSOLA Czujnik stężenia CO2 ERV MOS-C1 ERV Odbiornik sterownika bezprzewodowego MRK-A00 KANAŁOWA (używany do sterowania bezprzewodowego) Kabel odbiornika bezprzewodowego MRW-10A KANAŁOWA (używany do sterowania bezprzewodowego) Adapter sterownika ściennego dla uniwersalnych jednostek ściennych RAC MIM-A00 FJM (uniwersalne jednostki ścienne serii Y i P+) do podłączenia sterownika ściennego i interfejsu sygnału zewnętrznego Czujnik temperatury pomieszczenia MRW-TA KASETONOWA, ŚCIENNA, PRZYPODŁOGOWO- -PODSUFITOWA, KANAŁOWA, KONSOLA Interfejs Lonworks MIM-B07 DVM, FJM System zarządzania budynkiem Bramka LonWorks MIM-B18 DVM, FJM, CAC, ERV Bramka BACnet MIM-B17 DVM, FJM, CAC, ERV Interfejs kart-kluczy (key-tag) MIM-B02 DVM, FJM System zarządzania pokojami hotelowymi Interfejs sygnału zewnętrznego MIM-B14 DVM, FJM, CAC *Seria DVM: Mini DVM, DVM, DVM PLUS, DVM HR, DVM PLUS IV, DVM PLUS IV HR
