1 Wytapiane Kratownice z Włókna Szklanego BROSZURA METRYCZNA

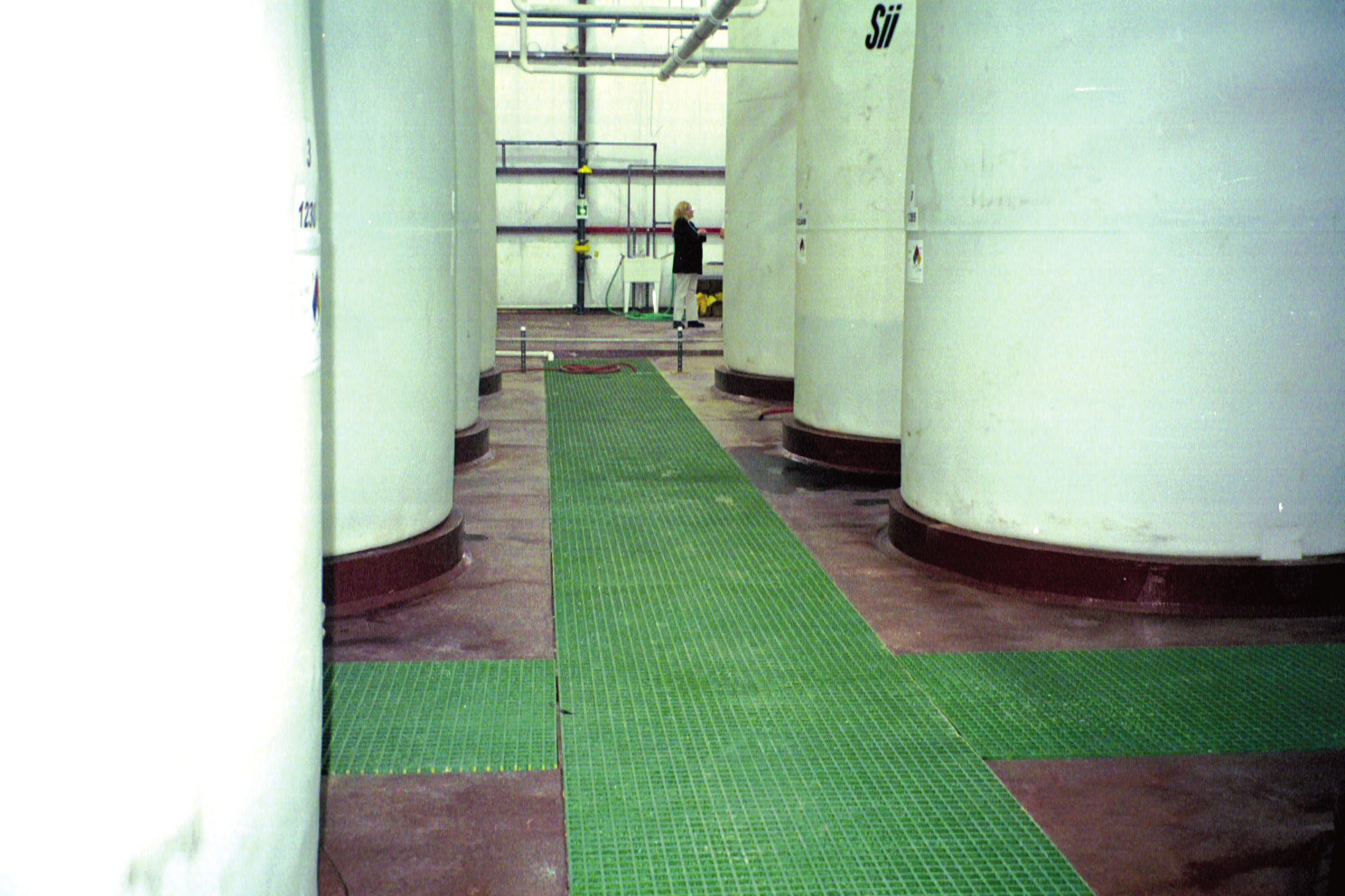

2 Wytapiana Kratownica z Włókna Szklanego Czym jest DURAGRATE? DURAGRATE wytapiana kratownica z włókna szklanego, wytrzymałym panelem z siatką kwadratowych oczek, który jest odpornym na chemiczne zagrożenia systemem do industrialnych aplikacji. Panele DURAGRATE są wytapaiane w jedną całość i charakteryzują się wklęsłymi, antypoślizgowymi powierchniami dla bezpiecznego poruszania się. Niskie w kosztach panele pozwalają na efektywne cięcie, lub minimalizację kratownicy w miejscu instalacji, wsporniki ułozone są w obie strony, co pozwala na użycie kratownic bez potrzeby podparcia. Wytapiane kratownice DURAGRATE są znacząco lżejsze od stalowych, a wysoka zawartość żywicy (65%) daje długi, teoretycznie nie wymgający własnych wkladów czas użytkowania. Wyższy stopień bezpieczeństwa kratownicy jest osiągany przez zaprojektowania krat tak by materiał o większej zawartości włókna szklanego znajdował się na dnie kratownicy dla zwiększenia siły i wytrzymałości produktu. Wytapiane kraty DURAGRATE : Odporne na korozję Opóźniające ogień Niskie koszty utrzymania Mała waga Łatwe w Instalacji Jednolity Wygląd Łatwe w obróbce Odporne na uderzenia Niska przewodność elekt. Dwukierunkowe rozprowadzenie ciężaru Pozytywny Rachunek Ekonom. Materiały Użyte do Produkcji Krata z włókna szklanego DURAGRATE jest wyrabiana z nici składających się z włókna szklanego, połączonych z jedną z pięciu żywic, będacych w naszej ofercie. Wszystkie żywice są nasycone inhibitorem chroniącym przed UV. Standardowe kraty DURAGRATE mają wklęsłe profile na górnej powierzchni dając ochronę przed poślizgiem. Żwirkowana powierzchnia jest dostępna na zamówienie. Dostępne Systemy Żywic Skrót żywicy Farbryka baterii Exide w Manchester, Iowa, zainstalowała odporne na korozję kraty DURAGRATE dookoła ich zbiorników z kwasem sulfurowym. Opis Baza Żywicy Odpornośc na Korozję Ognioopor.* VE Odporność na Chemikalia Vinylester Najlepsza NVE Odporność na Chemikalia Vinylester Najlepsza XVE Odporność na Chemikalia Vinylester Najlepsza 10 lub mniej PP Klasy industrialnej Izoftalowa Bardzo Dobra NPP Klasy industrialnej Izoftalowa Bardzo Dobra GP Klasa architektoniczna Ortoftalowa Dobra FF Klasa żywnościowa Izoftalowa Bardzo Dobra Klasa 2 30 lub mniej *Ocena palności na każdy ASTM E-84 Test Tunelowy 2

3 Dane Technicze Kształty, Rozmiary i Dostępność* Typowe Panele DURAGRATE Grubość Schemat Siatki ROZMIARY 1" (25.4mm) 1-1/2" (38.1mm) Kwadrat 1" (25.4mm) 1"x 4" (25.4mm x 101.6mm) Prostokąt 3' x 10' (914.4mm x mm), 4' x 8' (1219.2mm x mm), 4' x 12' (1219.2mm x mm) 3' x 10' (914.4mm x mm), 4' x 12' (1219.2mm x mm) 1-1/2" (38.1mm) 3/4" x 3/4"(19.1mm x 19.1mm) Mini-Siatka TM 4' x 12' (1219.2mm x mm) 1-1/2" (38.1mm) 1-1/2" x 6"(38.1 mm x mm) Prostokąt 4' x 12' (1219.2mm x mm) 1-1/2" (38.1mm) 1-1/2" (38.1mm) Kwadrat 3' x 10' (914.4mm x mm), 4' x 8' (1219.2mm x mm), 4' x 12' (1219.2mm x mm), 5' x 10' (1524.0mm x mm) 2" (50.8mm) 2" (50.8mm) Kwadrat 4' x 12' (1219.2mm x mm) *Wszystkie rozmiary zostały skonwertowane UWAGA: Rozmiary Paneli dostepne z systemami żywic VE, XVE, PP, GP i FF. Żywice NPP i NVE są dostepne dla większości rozmiarów paneli. Niestandartowe rozmiary paneli i zywice dostępne na zamówienie. Pokrycia Schodów DURAGRATE wytapiane nakładki na schody z włókna szklanego mające 1-1/2" (38.1mm) grubości oraz 1-1/2"(38.1mm) x 6"(152.4mm) prostokątną siatkę. Standardowym rozmiarem panelu jest 22-1/2" (571.5mm) x 10' (3048mm). Nakładki DURAGRATE mogą być wyprodukowany przy użyciu każdej ze standardowych żywic. W komplecie z panelem znajduje się antypoślizgowa nakładka rogowa. DURAGRATE NAKŁADKI NA SCHODY Schemat Cięcia Nakładek na Schody Grubość Siatka Rozmiar Panelu 1-1/2" (38.1mm) 1-1/2" x 6" (38.1mm x 152.4mm) 22-1/2" x 10' (571.5mm x 3048mm) Maksymalny rozstaw dla 300 lbs. (136kg) na środku Waga 1/8" (3.2 mm) 1/4"(6.4mm) Panelu ugięcie ugięcie 31" (787.4mm) 38" (965.2mm) 60 lbs. (27.2kg) Prześwit 67% 609.6mm 609.6mm 609.6mm 609.6mm 609.6mm 304.8mm 762mm 762mm 762mm 762mm 914.4mm 914.4mm 914.4mm 914.4mm mm mm 571.5mm TREAD DEPTH mm mm 152.4mm 152.4mm 152.4mm 3048mm 3 DIMENSION DETAILS mm WIDE TREADS NO WASTE mm WIDE TREADS NO WASTE mm WIDE TREADS 10% WASTE mm WIDE TREADS NO WASTE mm

4 Akcesoria Instalacja Paneli Zaciski Typu M Dla łączenia kratownic z wspornikiem. System Podniesionych Podłóg Regulowane nóżki dla wytapianych kratownic służą aby zapewnić stabilne wsparcie dla podniesionych podłóg. Zaciski Typu J Dla łączenia kratownic z wspornikiami przystosowanymi do ciężkich ładunków. Zaciski Typu C Dla łączenia dwóch niepodtrzymywanych krawędzi Kąt Ograniczeniowy Pultrudowany kąt ograniczeniowy z włókna szklanego ostarcza mocną, solidną podstawę dla wsporników. Standardowy kąt ograniczeniowy jest produkowany w kolorze szarym,przy użyciu ognioopornej zywicy vinyloestrowej i jest dostępny w trzech rozmiarach. Zestawy przytwierdzające Aby zachować odpornośc na korozję i strukturalną integralność standardowe systemy przytwierdzania żywicy są dostępne, aby chronić odsłonięte poprzez przycięcie krańce produktu. Solidna powłoka DURAGRATE jest dostepny z zintegrowaną pokrywą przytwierdzoną do powierzchni, dodatkowo ze żwirkiem antypoślizgowym. 4

5 Tabele Obciążeń 1"(25.4mm) GRUBOŚCI 1-1/2"(38.1mm) KWADRATOWA SIATKA DURAGRATE A=3.62 x 10 3 mm 2 /m of szer. 1 (25.4mm)wspornik: warości na m dlugości I=1.91 x 10 5 mm 4 /m of szer. Prześwit= 70% S=1.56 x 10 4 mm 3 /m of szer. Przybliżona Waga = 12.7 kg/m2 1 (25.4mm) u <0.39 < c <1.56 < u c u c u c " (25.4mm) GRUBOŚCI1" x 4" (25.4mm x 101.6mm) PROSTOKĄTNA SIATKA DURAGRATE A=5.44 x 10 3 mm 2 /m szer. 1 (25.4mm) wspornik: warości na m dlugości I=3.00 x 10 5 mm 4 /m szer. Prześwit = 69% S=2.31 x 10 4 mm 3 /m szer. Przybliżona Waga = 13.7 kg/sq. m 1 (25.4mm) 4 (101.6mm) u <0.24 <0.28 < c <0.97 <1.13 < (25.4mm) u c u c u c UWAGA: Tabele dla prostokątnych kratownic dla krzyżowego ułożenia ładunku. c TO SKONCENTROWANY LADUNEK KN/m SZEROKOŚCI c TO WYGIĘCIE POD SKONCENTROWANYM ŁADUNKIEM(mm) u TO RÓWNOMIERNY LADUNEK K u TO WYGIĘCIE POD ROWNOMIERNYM IM(mm) UWAGA: TYPOWE WARTOŚCI Równomierny Ładunek SPAN (L) Skoncentrowany Ładunek LOAD /2 SPAN 12" (305mm) 5
