Zrównoważony rozwój przemysłowych procesów pralniczych. Moduł 2 Technologia Maszyn. Rozdział 4. Metody odwadniania

Transkrypt

1 Projekt Leonardo da Vinci Zrównoważony rozwój przemysłowych procesów pralniczych Moduł 2 Technologia Maszyn Rozdział 4 Metody odwadniania Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 1

2 Historia Prasy odwadniające w historii Prasa 1-stopniowa Prasa 2-stopniowa Prasa walcowa Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 2

3 Historia Wirówki w historii Z rozładowaniem pneumatycznym Z załadowaniem i rozładowaniem dźwigowym Z załadowaniem zsypowym Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 3

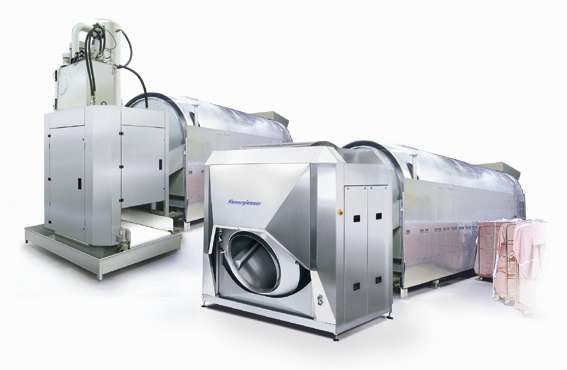

4 Dzisiaj Najnowsze technologie odwadniania: Prasa odwadniająca Kannegiessera typu "PowerPress" Wirówka Kannegiessera typu "PowerSpin" Cele nowoczesnej technologii odwadniania: Mniejsza retencja wilgoci przy wyższej wydajności Optymalna obróbka nowoczesnych tekstyliów Oszczędności energii w całym procesie obróbki Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 4

5 3 kolumny technologii odwadniania Prędkość Moc Spust 3 kolumny technologii odwadniania Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 5

6 3 kolumny technologii odwadniania Dotyczy Prędkości : Prędkość Z uwagi na ograniczony czas, czas trwania cyklu pralnicy tunelowej, najważniejsza rzeczą jest zminimalizowanie czasów pomocniczych i zmaksymalizowanie czasów odwadniania. Przykład: Wersja PowerPress turbo: Tylko 50 s czasu pomocniczego 40 s wysokiego ciśnienia w 90 s czasu cyklu Wersja PowerSpin turbo: Tylko 90 s czasu pomocniczego dla wysokiej prędkości odwadniania 800 g 30 s wysokiej prędkości w 120 s czasie cyklu Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 6

7 3 kolumny technologii odwadniania Dotyczy Mocy : Moc Z powodu kohezji między włóknami tekstyliów a wodą, siły niezbędne są siły zewnętrzne, aby usunąć wodę. Przykład: PowerPress: Wariant wysokiego ciśnienia do 56 barów Wariant średniego ciśnienia do 40 barów Stałe monitorowanie rzeczywistego ciśnienia wewnętrznego membrany PowerSpin: Prędkość maksymalna do 800 g Ciągle łagodna dla tekstyliów, ponieważ 800 g odpowiada równoważnemu ciśnieniu odwadniającemu jedynie 3 barów! Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 7

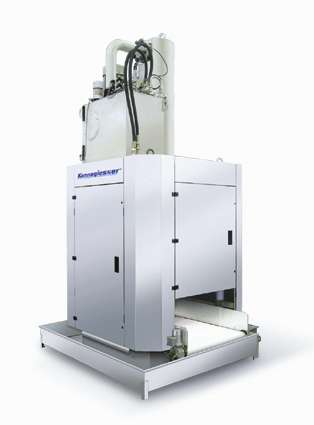

8 3 kolumny technologii odwadniania Dotyczy Spustu : Szybkie i wydajne odwadnianie działa nie tylko w połączeniu z szybkim usuwaniem ekstrahowanej wody. Przykład dla jednoetapowej prasy odwadniającej: Spust PowerPress: Podobny do sieci taśmociąg z tworzywa sztucznego biegnący poprzez prostą dużą płytę odwadniającą Wyciśnięta woda przepływa przez otwory zbiornika prasy do zbiornika kolektora Jedynie woda związana musi być wyciśnięta przez płótno lniane Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 8

9 3 kolumny technologii odwadniania Porównanie: Taśma biegnąca ponad płytą odwadniającą Płyta perforowana z popychaczem Taśma ponad płytą odwadniającą Płyta perforowana z popychaczem Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 9

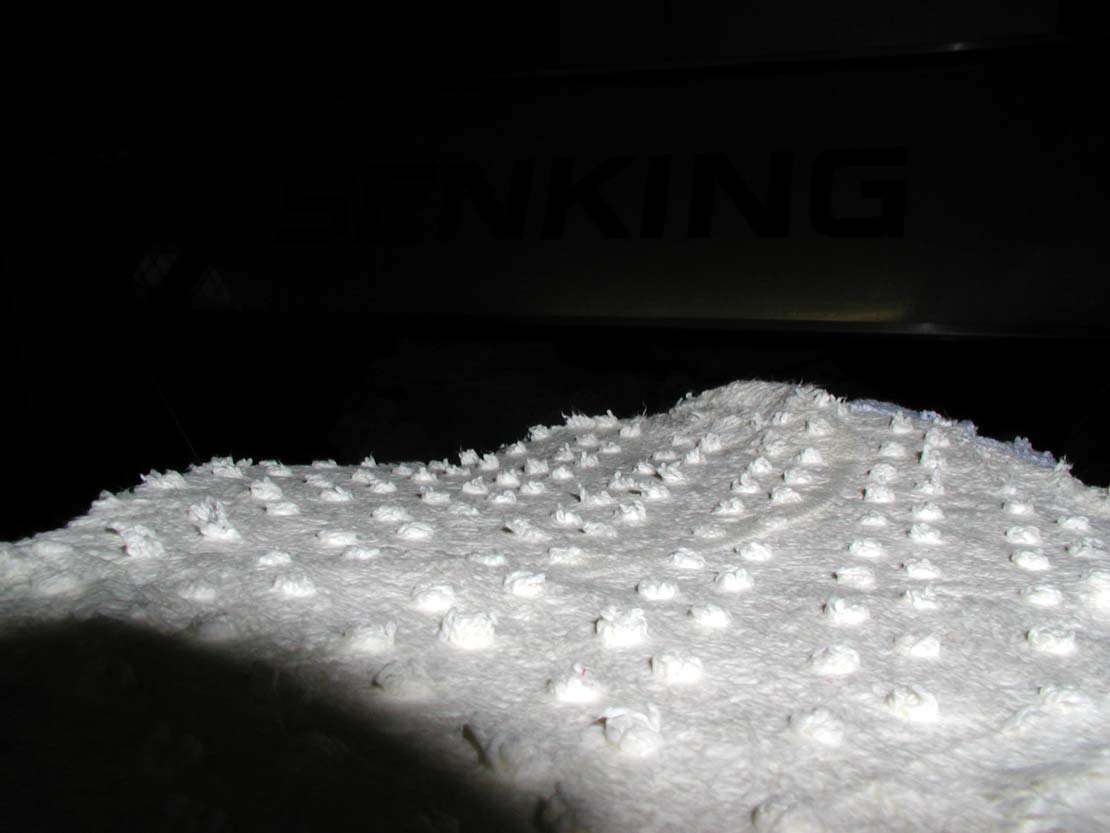

10 3 kolumny technologii odwadniania Ryzyko systemu z płytą perforowaną: Tekstylia są wprasowywane w perforację Słaby spust ze względu na efekt zatykania Podczas rozładunku popychacz ścina wprasowane wypustki Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 10

11 3 kolumny technologii odwadniania Dotyczy Spustu : Szybkie i wydajne odwadnianie działa nie tylko w połączeniu z szybkim usuwaniem ekstrahowanej wody. Przykład dla odwadniania za pomocą wirówki: Spust PowerSpin: Duży udział otworów (ok nawierceń dla PS100) Nawiercenia jedynie 3 mm zapobiegające efektowi zatykania" Duża średnica bębna w celu płaskiego rozłożenia tekstyliów Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 11

12 3 kolumny technologii odwadniania Perforacja bębna wewnętrznego wirówki odwadniającej "Kannegiesser PowerSpin": Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 12

13 3 kolumny technologii odwadniania Porównanie: Konwencjonalny bęben wewnętrzny Bęben wewnętrzny PowerSpin A) Bęben konwencjonalny B) Bęben PowerSpin Podwójna powierzchnia otworów szybkie odwadnianie Ø6 Ø3 Zmniejszona o połowę średnica otworów zmniejszone odkształcenie włókien i zwiększone rozluźnienie podczas rozładunku Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 13

14 3 kolumny technologii odwadniania Wydajność odwadniania układu jest zawsze wynikiem wzajemnego oddziaływania 3 kolumn technologii odwadniania PRĘDKOŚCI, MOCY i SPUSTU Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 14

15 Prasa odwadniająca Przykład: Wersja Kannegiesser PowerPress Turbo 120 s cykl Seria EP Czas wysokiego ciśnienia Czasy pomocnicze PowerPress Wzrost aktywnego czasu odwadniania o 100% prowadzi do: Do % mniejszej wilgotności szczątkowej w tym samym czasie cyklu Do 60 % krótsze czasy cyklu w tym samym czasie wysokiego ciśnienia zasadnicze oszczędności energii wyższa wydajność Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 15

16 Prasa odwadniająca Wartości wilgotności końcowej dla prasy odwadniającej PP10 TURBO /STANDARD w funkcji czasu cyklu Wilgotność końcowa [%] Czas cyklu [s] (Czas cyklu układu piorącego = Wysokociśnieniowy czas odwadniania + 50s) Uwaga: Ręcznik frottè są materiałem bardzo trudnym do odwodnienia. W testach celowo zastosowano najbardziej trudny rodzaj tekstyliów. Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 16

17 Wirówka odwadniająca Przykład: Kannegiesser PowerSpin Zwykła wirówka Czas cyklu [s] dla 600 g PowerSpin dla 800 g PowerSpin Turbo dla 800 g Czasy pomocnicze Czas odwodnienia dla prędkości max. Bardzo niskie czasy nieprodukcyjne (90 s) prowadzą do: Rozszerzonego czasu odwadniania dla max. prędkości obrotowej. Wysokiej szybkości odwadniania nawet dla cyklów dwuminutowych (30 s dla 800 g). Odstępu między wirowaniami w celu optymalizacji jakości Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 17

18 Wirówka odwadniająca Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 18

19 Odwadnianie za pomocą prasy a wirowanie Który system jest najlepszy, dla jakich wyrobów i dla jakiego czasu cyklu? A) Czas cyklu poniżej 110 s Prasa Wirówka dotąd PowerPress dotąd PowerSpin Rodzaj tekstyliów płaskie bawełniane płaskie P/C ręczniki C ręczniki P/C odzież C -bez sprzączek etc ze sprzączkami etc odzież P/C -bez sprzączek etc ze sprzączkami etc odzież ochronna maty do chodzenia tekstylia teatralne -odzież barierowa mikrowłókna P/C = niemożliwe + = małe ograniczenia, wyższy koszt końcowy +- = z ograniczeniami ++ = optymalne warunki procesów, oszczędności kosztów Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 19

20 Odwadnianie za pomocą prasy a wirowanie Który system jest najlepszy, dla jakich wyrobów i dla jakiego czasu cyklu? B) czas cyklu 120 do 150 sekund Prasa Wirówka dotąd PowerPress dotąd PowerSpin Rodza tekstyliów płaskie bawełniane płaskie P/C ręczniki C ręczniki P/C odzież C -bez sprzączek etc ze sprzączkami etc odzież P/C -bez sprzączek etc ze sprzączkami etc odzież ochronna maty do chodzenia tekstylia teatralne -odzież barierowa mikrowłókna P/C = niemożliwe + = małe ograniczenia, wyższy koszt końcowy +- = z ograniczeniami ++ = optymalne warunki procesu, oszczędności kosztów Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 20

21 Odwadnianie za pomocą prasy a wirowanie Który system jest najlepszy, dla jakich wyrobów i dla jakiego czasu cyklu? C) czas cyklu 150 do 180 sekund Prasa Wirówka dotąd PowerPress dotąd PowerSpin Rodzaj tekstyliów płaskie bawełniane płaskie P/C ręczniki C ręczniki P/C odzież C -bez sprzączek etc ze sprzączkami etc odzież P/C -bez sprzączek etc ze sprzączkami etc odzież ochronna maty do chodzenia tekstylia teatralne -odzież barierowa mikrowłókna P/C = niemożliwe + = małe ograniczenia, wyższe koszty końcowe +- = z ograniczeniami ++ = optymalne warunki procesu, oszczędnosci kosztów Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 21

22 Oszczędności Możliwe oszczędności w wyniku stosowania nowej technologii odwadniania: 1) Wydajność odwadniania W większości przypadków wydajność odwadniania jest kluczowym czynnikiem dla inwestycji w nową technologię. Przykład: Dla przerobu 1,5 ton/h, każdy procent zmniejszenia wilgotności końcowej prowadzi do następujących oszczędności energii: Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 22

23 Oszczędności Oszczędności zmniejszenia wilgotności końcowej o jeden punkt procentowy: Prasownica Kannegiesser High Power typu HPM 0,72 /h (dla jednego punktu procentowego wilgotności końcowej) Starsze prasownice (słaba izolacja, brak osłon) 1,12 /h (dla jednego punktu procentowego wilgotności końcowej) Przykład: HPM, zmniejszenie wilgotności końcowej o 10 % /rok (oszczędności dla 8 h zmiany) Starsze prasownice, zmniejszenie wilgotności końcowej o 10 % /rok (oszczędności dla 8 h zmiany) Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 23

24 Oszczędności Możliwe oszczędności w wyniku stosowania nowej technologii odwadniania 2) Zwiększenie wydajności W wyniku lepszej wydajności odwadniania, wydajność pełnych układów suszących i linii prasowniczych wzrasta szczególnie dla ręczników i dla bawełnianej bielizny pościelowej. Dlatego inwestycja w nową technologie odwadniania jest często rozwiązaniem wąskiego gardła całego procesu. Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 24

25 Oszczędności Możliwe oszczędności w wyniku stosowania nowej technologii odwadniania 3) Zmniejszenie zużycia wody W wyniku lepszej wydajności odwadniania, wzrasta ilość wody, która może być powtórnie użyta do procesu prania. Odbywa to się w połączeniu z inteligentną technologią sterowania zbiornikiem, kontrolującą ilość wody i temperaturę niezbędną do prania wstępnego. W prasie odwadniającej osiągane są dodatkowe oszczędności wody w wyniku termostatycznie kontrolowanego obiegu wody chłodzącej zamiast zaworu kulowego. Moduł 2 Technologia maszyn Rozdział 4 Metody odwadniania 25
