2 SPIS TREŚCI FOYER...3 WIDOWNIA...3 ORKIESTRON I SCENA...3 SZAFA STEROWNICZA...5 OSWIETLENIE...6 REZYSERKA...6 NAGŁOSNIENIE...6 AKUSTYKA...7 RZUT SALI KONCERTOWEJ...8 KONTAKT...9 1

DANE TECHNICZNE SALA KONCERTOWA SZCZECIN Parametry obiektu: - długość 78 m; - szerokość 38 m; - wysokość (maksymalna) 20,0 w szczycie hali - kubatura 44600m3 - powierzchnia 3000 m2 Parking: - 16

3 DANE TECHNICZNE SALA KONCERTOWA SZCZECIN Parametry obiektu: - długość 78 m; - szerokość 38 m; - wysokość (maksymalna) 20,0 w szczycie hali - kubatura 44600m3 - powierzchnia 3000 m2 Parking: - 16 miejsc dla autokarów lub 250 miejsc postojowych dla samochodów osobowych, w tym miejsca dla osób niepełnosprawnych Obiekt ma warunki do korzystania z niego przez osoby niepełnosprawne, w szczególności poruszające się na wózkach inwalidzkich. Wejścia do pomieszczeń mają szerokość min. 90 cm oraz są pozbawione progów. Na poziomie przeznaczonym dla widzów zostały zaprojektowane toalety ogólnodostępne, z czego jedna przystosowana dla osób poruszających się na wózku inwalidzkim. 2

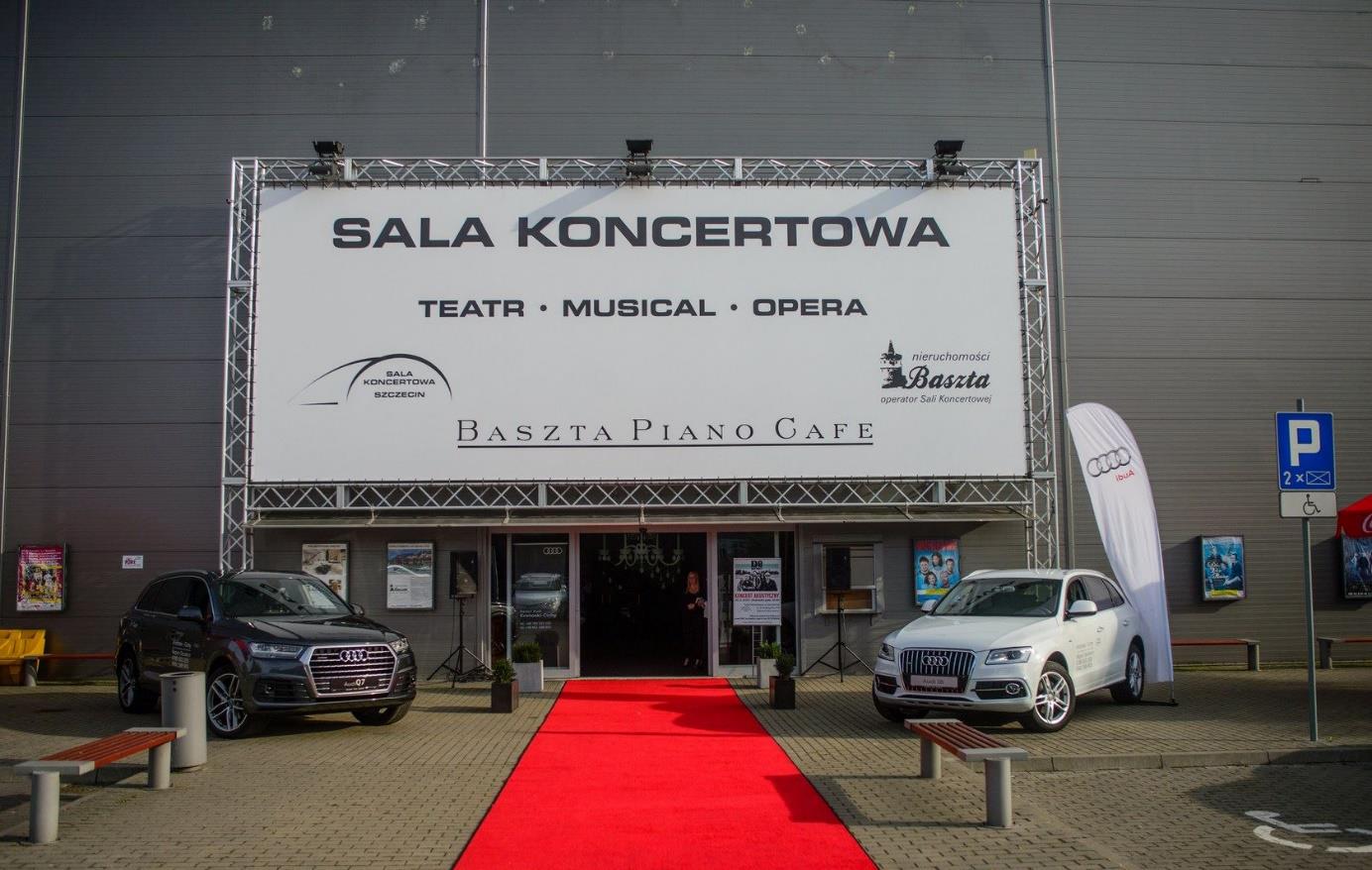

4 FOYER Powierzchnia 329 m2 Szatnia miejsc na odzież wierzchnią Dwie oddzielne toalety męskie, z obu stron foyer z 10 kabinami Dwie oddzielne toalety damskie, z obu stron foyer z 14 kabinami Toaleta dla osób niepełnosprawnych, Kawiarnia Łącznie 25 toalet dla publiczności, Foyer posiada wejście główne od strony Urzędu Celnego, dwa wyjścia ewakuacyjne boczne, dwa osobne wejścia do strefy widowni Wszystkie wejścia są dostosowane dla osób niepełnosprawnych WIDOWNIA Dostęp z foyer przez dwa korytarze boczne Trybuna widownia stopniowana, 18 rzędów podzielona na 3 sektory o łącznej liczbie miejsc 600, krzesełka miękkie w kolorze niebieskim Możliwość rozbudowy widowni do prawie 800 miejsc siedzących lub 1000 osób w opcji koncertu z widownią stojącą na proscenium (ok. 400 osób) Strefa widowni oświetlona jest całkowicie światłem sztucznym Cztery wyjścia ewakuacyjne boczne ORKIESTRON I SCENA Orkiestron powierzchnia 100 m2, podłoga ze sklejki antypoślizgowej wodoodpornej w kolorze czarnym; wydzielony pomiędzy podestem widowni a proscenium na poziomie 0,0. Orkiestron wydzielony lekkimi ściankami akustycznymi, z możliwością ich przesuwania (pomieszczenie może być kształtowane w zależności od składu i wielkości orkiestry), możliwość całkowitego zdemontowania ścianek tak uzyskaną przestrzeń można przeznaczyć na zwiększenie strefy widowni. Proscenium na poziomie +1,40, powierzchnia 22,80 m2, podłoga: deski i sklejka antypoślizgowa wodoodporna w kolorze czarnym Scena powierzchnia 100 m2, podłoga: deski i sklejka antypoślizgowa wodoodporna o grubości 21 mm w kolorze czarnym; wymiary sceny: 10 m x 10 m, wysokość od poziomu 0,0-1,4 m Kieszeń sceniczna I powierzchnia 100 m2, podłoga: sklejka antypoślizgowa wodoodporna w kolorze czarnym, wymiary 10 m x 10 m Kieszeń sceniczna II powierzchnia 100 m2, podłoga: deski i sklejka antypoślizgowa wodoodporna w kolorze czarnym, wymiary 10 m x 10 m 3

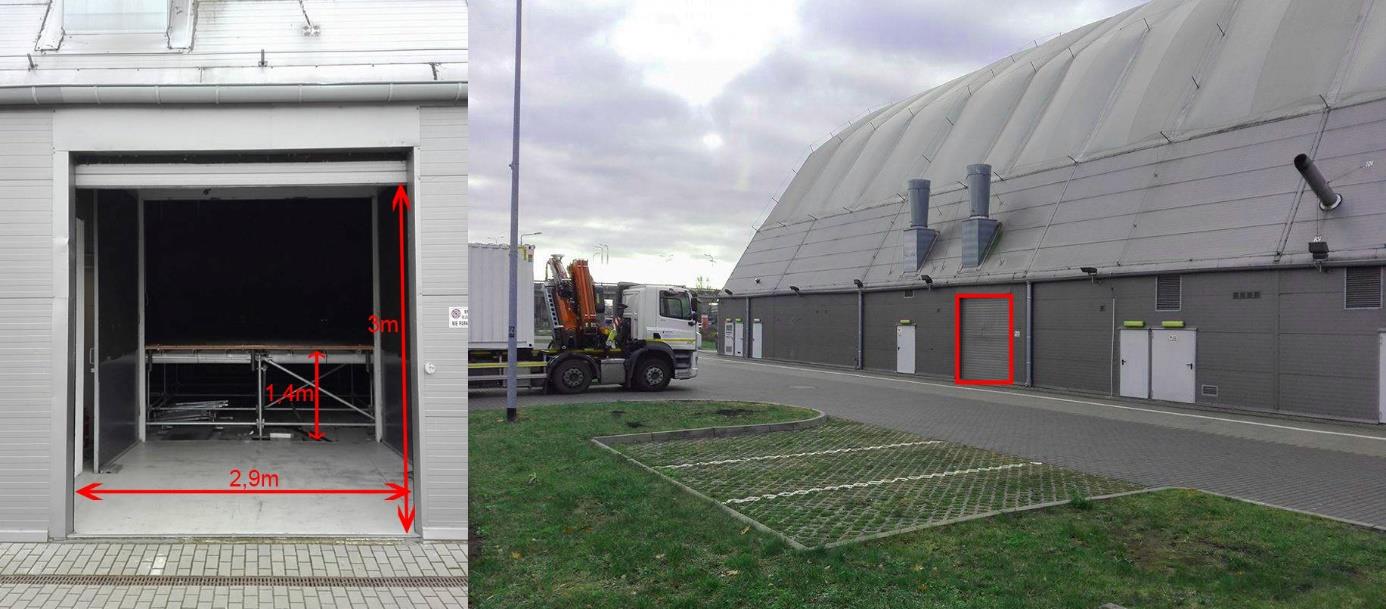

Kieszenie sceniczne znajdują się po obu stronach sceny, ułatwiając zmianę dekoracji podczas wydarzeń i korzystanie z garderoby. Wymiary poziome sceny: głębokość min. 10 m, szerokość 30 m.

5 Kieszenie sceniczne znajdują się po obu stronach sceny, ułatwiając zmianę dekoracji podczas wydarzeń i korzystanie z garderoby. Wymiary poziome sceny: głębokość min. 10 m, szerokość 30 m. Wysokość okna scenicznego 5 m, szerokość 13,6 m, ale szerokość okna zmniejsza kurtyna do 8,80 m przy swobodnym zwisie. Jeśli nie będą Państwo z niej korzystać można ją przypiąć do boków sceny. Wysokość kulis 7.40 m. Stanowisko inspicjenta znajduje się w przestrzeni prawej kieszeni scenicznej, połączone jest z foyer oraz kabiną elektro-akustyczną zapewniając komunikację przewodową, interkomową (przekazywanie komunikatów). Nad sceną zastosowano system ponumerowanych sztankietów oświetleniowych i mostów świetlnych napędzanych elektrycznie i sterowanych automatycznie. Sztankiety dekoracyjne (6 szt.) udźwig sztankietu 250 kg (równo rozłożonego) zakres sztankietu 12 m długość sztankietu 10 m napęd elektryczny. Sztankiet horyzontowy (1 szt.) udźwig sztankietu 250 kg, zakres sztankietu 12 m, długość sztankietu 3 x 10 m napęd elektryczny, kształt litery U wokół sceny. (Do podwieszania kulis i horyzontu), Sztankiety dekoracyjne z regulacją prędkości (3 szt.) udźwig sztankietu 250 kg, skok sztankietu 12 m, długość sztankietu 10 m, napęd elektryczny. Sztankiety poruszają się wyłącznie w płaszczyźnie pionowej. Sztankiet ma średnice 5 cm. Czas ruchu od punktu 0 do punktu max wynosi 55 sekund, a w przypadku sztankietów o numerze 8, 5 i 3 które maja regulowaną prędkość wynosi od 38 sekund do 5 min. Wszystkie sztankiety wznoszą się na wysokość 13,5 m. W Sali Koncertowej są trzy mosty oświetleniowe wykonane z trawersów (kratowa konstrukcja) Szerokość kurtyny wynosi 13.6 m wysokość 5 m, dwudzielna, rozsuwana dwuwarstwowa szyna kurtynowa TT Tuchler z wózkami, napęd elektryczny z płynną regulacją prędkości i dowolnym punktem zatrzymania. Na dole wszyty łańcuch obciążający. Posiadamy 14 podestów (1x2m) z kompletami nóżek długich i krótszych. Długie o regulowanej długości od 57 cm do 100 cm. Krótsze o rozstawie od 37 cm do 60 cm. Szybki rozładunek i załadunek dekoracji, możliwy jest dzięki bocznej bramie o wymiarach 2,9 m x 3 m. 4

6 SZAFA STEROWNICZA Szafa sterownicza obsługuje następujące urządzenia mechaniczne sceny (znajduję się w prawej kieszeni sceny): wciągarki sztankietowe 6 szt. wciągarki sztankietowe z regulacją prędkości 3 szt. wciągarki sztankietu horyzontowego 3 szt. most oświetleniowy nad widownią 1 szt. szyna kurtynowa z napędem i sterowaniem 1 szt. Szafa sterownicza zawiera wszystkie elementy niezbędne do obsługi poszczególnych urządzeń, w tym kontrolę kierunku działania urządzenia, sygnalizację awarii odpowiednio dla każdego typu urządzeń, pracę synchroniczną dla sztankietu horyzontowego, regulację prędkości dla szyny kurtynowej i wciągarek sztankietowych z regulacją prędkości. Szafa sterownicza umieszczona jest w prawej kieszeni sceny obok miejsca przeznaczonego dla inspicjenta. Wszystkie przyciski i przełączniki umieszczone są na drzwiach szafy umożliwiając bezpośredni dostęp operatorowi. Szafa sterownicza zasilana jest z rozdzielni głównej. Most oświetleniowy nad widownią z napędem elektrycznym (1 szt.) Most oświetleniowy zbudowany z następujących elementów: 1. Wciągarki łańcuchowe elektryczne producent udźwig 500 kg prędkość podnoszenia/opuszczania 4 m/min. wysokość podnoszenia 14 m zasilanie trójfazowe sterowanie niskonapięciowe wyłączniki krańcowe 2. Kratownica aluminiowa systemowa przekrój 40 cm x 40 cm długość 10 m łączenie systemowe przy pomocy sworzni i czopów Most oświetleniowy nad sceną z napędem ręcznym (2 szt.) Most oświetleniowy zbudowany z następujących elementów: 1. Wciągarki łańcuchowe ręczne - udźwig 1000 kg wysokość podnoszenia 12 m Fall Arrester blokada upadku ładunku 2. Kratownica aluminiowa systemowa, przekrój 40 cm x 40 cm długość 10 m łączenie systemowe przy pomocy sworzni i czopów. Most oświetleniowy tworzy kratownica długości 10 m zawieszona na dwóch wciągarkach ręcznych łańcuchowych. 5

7 OŚWIETLENIE Scena most tylny: 6 reflektorów halogenowych typu PC 2000 Watt (FHR 2000) 8 reflektorów halogenowych PAR Watt 3 reflektory halogenowe profilowe HPL 750 (ETC 200M 25/50) 3 głowice ledowe, ruchome WASH ROBE Robin głowice ROBE Spot 575XT most środkowy: 2 reflektory halogenowe typu PC 2000 Watt (FHR 2000) 4 reflektory halogenowe profilowe HPL 750 (ETC M 25/50) 10 reflektorów halogenowych 575 W ETC PAR4 most nad widownią (oświetlenie frontowe) 11 reflektorów halogenowych profilowych 6 x ETC 200M 750W + 5 x ETC Spot 575W 4 reflektory halogenowe PC 2000 Watt (FHR 2000) 3 głowice ledowe ROBE Robin 300 LED Oświetlenie boczne / po każdej ze stron ten sam zestaw, czyli: 1 reflektor profilowe HPL 750 (ETC 200M 25/50 0 ) 3 reflektory profilowe HPL 575 (ETC Spot 10 0 ) Na widowni 2 reflektory prowadzące SPOTLIGHT vedette 2500 WH Reżyserka: sterownik oświetlenia ETC Congo (software Cobalt 7.3.1) mikser dźwięku Yamaha M7 CL 48 kanałów NAGŁOŚNIENIE kolumny głośnikowe D&B C7 TOP na stronę po dwie sztuki Ci7 wzmacniacz D&B D6 2 subwoofery JBL model ASB 618 system oświetleniowy zasilany wzmacniaczami D&B D6 6

8 AKUSTYKA Podobne zależności występują w strefie instrumentalnej, gdzie należy jednocześnie umożliwić dobre warunki odbioru np. instrumentów perkusyjnych nagłośnionych i wzmacnianych poprzez nagłośnienie, a jednocześnie ciche dźwięki harfy, bez użycia systemu nagłośnienia, podczas koncertu orkiestry. W zastosowanych rozwiązaniach powołano się na obowiązujące normy w rozumieniu standardy i zasad projektowania akustyki tego typu obiektów na całym świecie. Nacisk położono również na ekologię materiały użyte do ekranów akustycznych to przede wszystkim sklejka z naturalnego drewna oraz ekologiczna wełna mineralna. ZAPLECZE / GARDEROBY ok. 700 m2, na maks. 100 osób dostęp z widowni przez dwa wyjścia tylne ze sceny lub dwa przejścia boczne na zaplecze ze strefy 3 przez dwa wyjścia tylne ze sceny lub dwa przejścia boczne, cztery szatnie męskie cztery szatnie żeńskie (we wszystkich co najmniej jedna toaleta oraz dwie kabiny prysznicowe) trzy łazienki żeńskie o łącznej powierzchni 32,89 m2 (we wszystkich co najmniej jedna toaleta oraz w dwóch kabiny prysznicowe) charakteryzatornia 7

9 Rzut Sali Koncertowej 8

KONTAKT Manager Sali Koncertowej..... Magdalena Drońska 506 605 730 Zarządca Sali Koncertowej... Andrzej Droński 605 411 422 Audio-video, rider techniczny.

10 KONTAKT Manager Sali Koncertowej..... Magdalena Drońska Zarządca Sali Koncertowej... Andrzej Droński Audio-video, rider techniczny...wojciech Pelczyk Akustyka i oświetlenie.... Jakub Skowroński Sprawy techniczne, organizacyjne Łukasz Wroniak Sprawy techniczne, organizacyjne.. Jacek Dawidowski Operator Sali Koncertowej.. Piotr Droński
