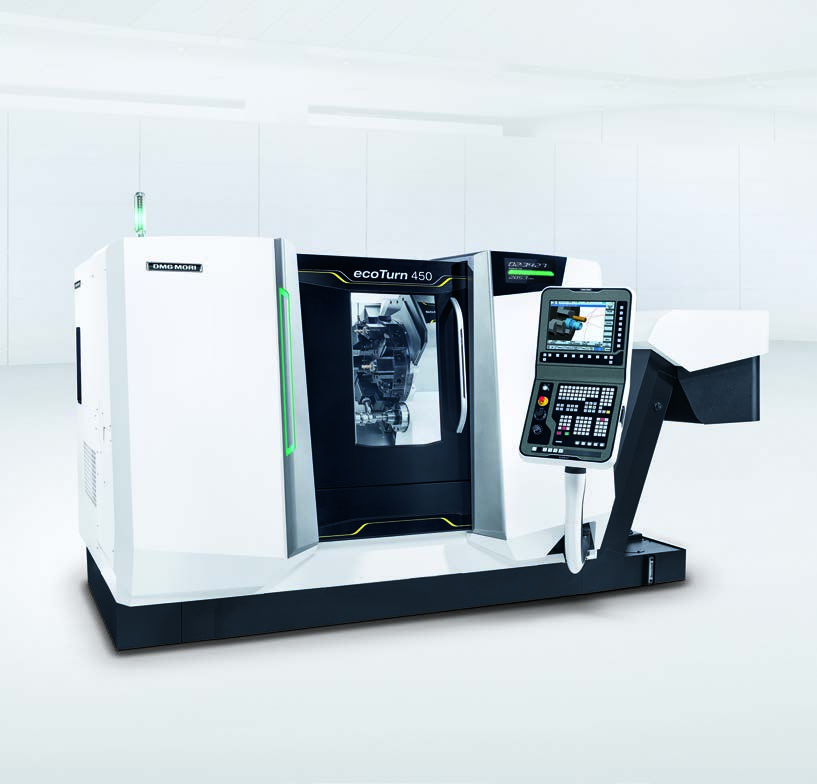

1 ecoturn 310 ecoturn 450 ecoturn 510 ecoturn 650 // HIGHEST FUNCTIONALITY, BEST PRICE! Obrabiarki serii ecoturn

2 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne Obrabiarki serii ecoturn Najwyższa jakość i wydajność. Nowoczesna tokarka sterowana numerycznie powinna być produktywna, elastyczna i prosta w obsłudze. Obrabiarki serii ecoturn łączą w sobie wszystkie te cechy. Nasze tokarki gwarantują Państwu najkrótszą drogę od rysunku do gotowego detalu dzięki wydajnemu napędowi głównemu, szybkiej głowicy rewolwerowej oraz nowoczesnym napędom z posuwem szybkim 30 m/min. Poza tym ergonomiczny design zapewnia optymalny spływ wiórów oraz przejrzystość procesów obróbkowych. Tokarki serii ecoturn wyróżniają się najwyższą precyzją i są dostępne w niezwykle atrakcyjnych cenach Wrzeciono główne Dynamiczne wrzeciono i niskie koszty konserwacji 4 2 Łoże obrabiarki Skośne łoże o nachyleniu 45, z żeliwa szarego doskonale tłumi drgania oraz zapewnia optymalny spływ wiórów 3 Konik Hydrauliczny konik sterowany funkcjami M w standardzie (opcja: konik NC) Posuw szybki Oś X / Z: 30 m/min 5 Unikalna stylistyka osłon zewnętrznych Odporne na zarysowania oraz łatwe w utrzymaniu osłony zewnętrzne obrabiarki 2 8

3 : Adapter Branża: produkcja obrabiarek Materiał: aluminium Wymiary: ø mm Czas obróbki: 4 min. 30 sek. 2: Tuleja redukcyjna Branża: produkcja obrabiarek Materiał: mosiądz Wymiary: ø mm Czas obróbki: 1 min. 30 sek. 3: Dysza Branża: przetwórstwo tworzyw sztucznych Materiał: stal Wymiary: ø mm Czas obróbki: 18 min. 30 sek. Zalety serii ecoturn + + Dynamiczna głowica narzędziowa VDI 30 / 40 / 50, z opcjonalnie 12 napędzanymi narzędziami i 6 oprawkami pod narzędzia blokowe* (niedostępne dla ecoturn 310) pozycyjna głowica BMT (dotyczy tylko ecoturn 450 z MAPPS IV na sterowaniu MITSUBISHI) + + Duży przelot wrzeciona: od ø 51 do ø 110 mm* + + Automatyzacja większa efektywność i produktywność + + Przelotowy mechanizm zacisku w wersji standardowej (opcjonalnie dla ecoturn 650) + + Dwurzędowe łożyska rolkowe największa stabilność + + Sterowanie 3D z pulpitem obsługowym DMG MORI SLIMline (15") do wyboru z: Operate 4.5 na sterowaniu SIEMENS NOWOŚĆ: MAPPS IV na sterowaniu MITSUBISHI (dla ecoturn 450) HEIDENHAIN CNC PILOT 640 (niedostępne dla ecoturn 450, ecoturn 650) * opcja 6 Sterowanie 3D Ergonomiczny pulpit obsługowy DMG MORI SLIMline (15") zapewnia wysoki komfort pracy operatora 6 7 Duże szyby Nieograniczony dostęp do przestrzeni roboczej 8 Niewielkie wymiary obrabiarki Duża przestrzeń robocza przy niewielkiej powierzchni ustawczej Wydłużona gwarancja w wersji standardowej Standardowo 24-miesięczna gwarancja na obrabiarki serii ECOLINE, komponenty oraz usługi serwisowe. 03 First Quality dla obrabiarek ECOLINE + + Największa niezawodność dzięki zastosowaniu sprawdzonych komponentów gwarancja bezpiecznej produkcji 24 / 7! nowy design godzinny test jakościowy zawierający testy obróbki przed wysyłką każdej obrabiarki + + Odbiory nowych konstrukcji przez auditorów jakościowych po przeprowadzeniu rygorystycznych testów

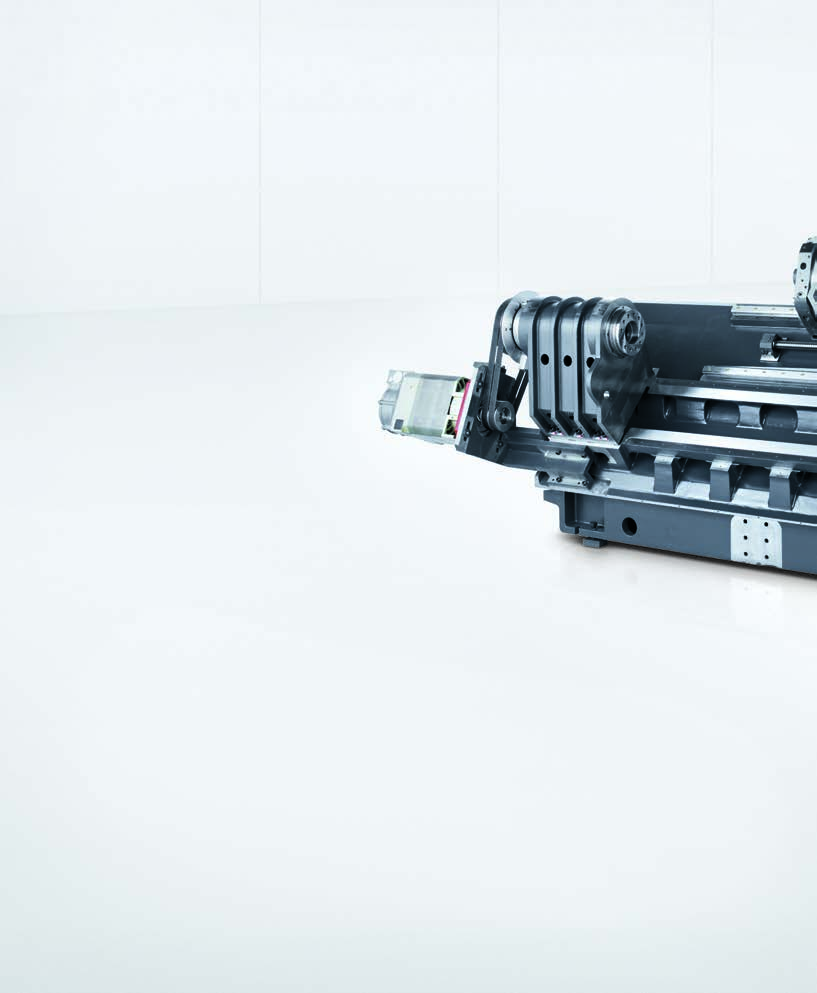

4 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne 1 Głowica narzędziowa Głowica narzędziowa VDI 30 / 40 / 50 wyposażona w 12 stacji narzędziowych VDI i 6 stacji narzędziowych BT*; głowica narzędziowa BMT z 12 gniazdami narzędziowymi** 2 Programowalny konik Dla stabilnej obróbki z podparciem 6 Łoże z 4 prowadnicami liniowymi Łoże o nachyleniu 45 z żeliwa szarego. Niezależne prowadnice konika umożliwiają jego bezkolizyjny ruch. Osłony prowadnic osi Z zwiększają bezpieczeństwo procesów wytwarzania i trwałość obrabiarki. * dotyczy tylko ecoturn 450 / ecoturn 510 / ecoturn 650 ** dotyczy tylko ecoturn 450 z MAPPS IV na sterowaniu MITSUBISHI *** opcja 3 Prowadnice liniowe W osi X i Z większa dynamika obrabiarki 04 4 Przelot wrzeciona ecoturn 310: ø 51 mm / ø 65 mm*** ecoturn 450: ø 80 mm ecoturn 510: ø 76 mm / ø 90 mm*** ecoturn 650: ø 102 mm / ø 110 mm*** 5 Dynamiczny napęd wrzeciona ecoturn 310: 5,8 sek. ( obr/min) ecoturn 450: 9,5 sek. ( obr/min) ecoturn 510: 9,5 sek. ( obr/min) ecoturn 650: 4,4 sek. ( obr/min) 5 4 oś Z 1 3 ecoturn Obrabiarki serii ecoturn Stabilne łoże z precyzyjnym wrzeciennikiem i prowadnicami liniowymi. Obrabiarki serii ecoturn bazują na zoptymalizowanym, sztywnym, odpornym na drgania łożu. Połączenie najwyższej jakości przekładni śrubowo-tocznych oraz prowadnic liniowych zapewnia stabilną pracę. Dynamiczne, 4-krotnie ułożyskowane wrzeciono główne z dużym przelotem dba o wyjątkową dokładność i trwałość. Programowalny konik zapewnia elastyczność obróbki, a niskie zużycie energii pozwala na osiągnięcie dodatkowych oszczędności.

5 oś Y z ± 60 mm 1: Oś Y z przesuwem ± 60 mm (opcja) gwarancją efektywnej obróbki tokarsko-frezarskiej oś Z oś X 5 3 ecoturn oś X 4 oś Z ecoturn 310 6

6 1.905 mm mm mm 2 3 2: Kompaktowa powierzchnia ustawcza przy maksymalnej wielkości przestrzeni roboczej 3: Niewielka powierzchnia potrzebna do ustawienia obrabiarki, dzięki zastosowaniu transportera z tylnym wyrzutem wiórów* Idealna tokarka do produkcji seryjnej Opcjonalnie oferujemy Państwu tylni transporter wiórów*, dzięki któremu szerokość powierzchni ustawczej obrabiarki zredukowana zostanie do 35 % w ten sposób wykorzystanie Państwa powierzchni produkcyjnej jest jeszcze bardziej efektywne. oś X * dotyczy tylko ecoturn oś X nowy design 4 5 oś Z 2 3 ecoturn ecoturn 310 ecoturn 450 ecoturn 510 ecoturn 650 Max. przelot nad łożem mm ø 330 ø 650 ø 680 ø 860 Max. średnica toczenia mm ø 200 ø 400 / 315** ø 406 1) / 400** ø 465 / 400** ø 600 Droga przesuwu w osi Z mm Przelot wrzeciona mm ø 51 / ø 65* ø 80 ø 76 / ø 90* ø 102 / ø 110* Średnica uchwytu mm ø 210* ø 210* / ø 250* / ø 315* ø 250* / ø 315* ø 315* / ø 400* / ø 500* Złącze narzędziowe 12 VDI VDI 40 / 6 BT lub BMT 1) 12 VDI 40 / 6 BT 12 VDI 50 / 6 BT Kompaktowa powierzchnia ustawcza m 2 4,8 5,8 7,6 9,8 * opcjonalnie, ** wersja V4 (z osią Y), 1) w połączeniu z MAPPS IV na sterowaniu MITSUBISHI

7 Szybciej do celu Obrabiarki serii ecoturn umożliwiają wzrost produktywności do 40 %. Gwarantują osiągnięcie najwyższej precyzji i efektywności. Standardowo 24-miesięczna gwarancja na obrabiarki serii ECOLINE, komponenty oraz usługi serwisowe.

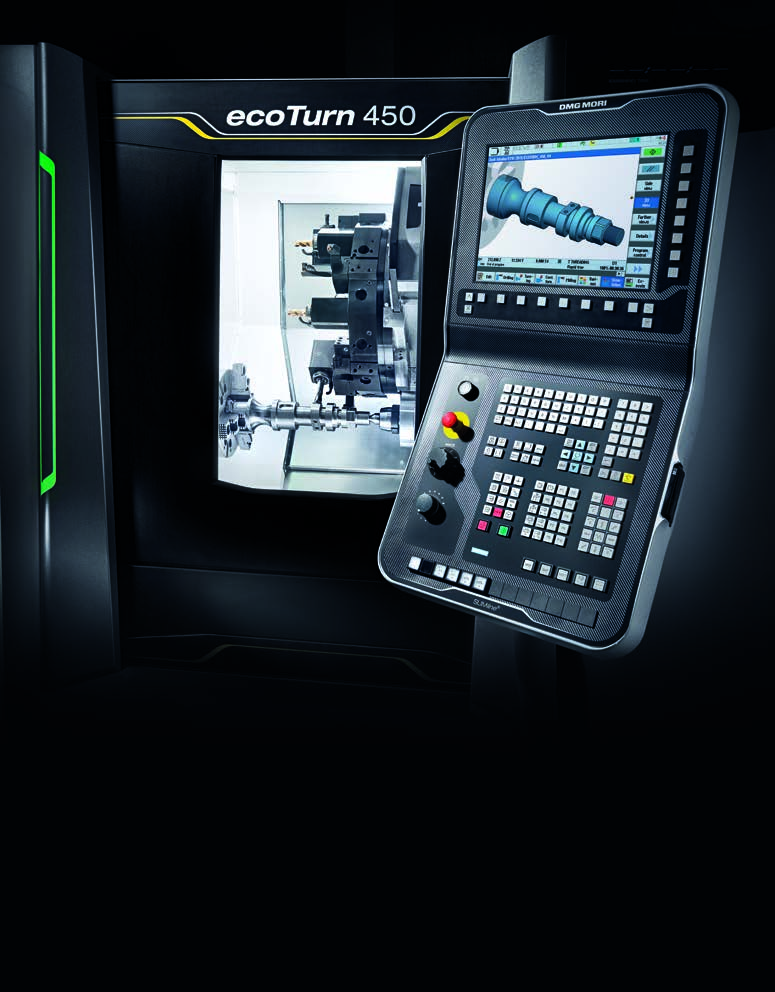

8 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne Pulpit obsługowy DMG MORI SLIMline (15") z Operate 4.5 na sterowaniu SIEMENS + + Łatwe w obsłudze sterowanie i intuicyjne menu skraca czas wdrożenia produkcji + + Symulacja 3D pozwala zapobiegać kolizjom na obrabiarce + + Programowanie dialogowe ShopTurn w standardzie + + Szeroki zasób cykli obróbkowych w standardzie (cykle toczenia, wiercenia, gwintowania, frezowania itd.) + + Pamięć NC: 5 MB + 4 GB na karcie CF + + Czas przetwarzania bloku programu: 1,5 ms 08 Pulpit obsługowy DMG MORI SLIMline (15") z MAPPS IV na sterowaniu MITSUBISHI + + Wydajne sterowanie MAPPS IV + + Symulacja 3D i kontrola ścieżki narzędzia + + Programowanie dialogowe + + Funkcja DNC z wykorzystaniem pamięci zewnętrznej + + Transfer programów z wykorzystaniem komputera poprzez serwer MORI SEIKI + + Możliwość przeglądania plików oraz funkcja notatnika, dostęp do instrukcji obsługi, rysunków i plików tekstowych + + Możliwość tworzenia skrótów klawiszowych w zależności od potrzeb użytkownika

9 Pulpit obsługowy DMG MORI SLIMline (15") ze sterowaniem HEIDENHAIN CNC PILOT Monitor 15"-TFT z przejrzystym design + + Komfortowe programowanie z nową klawiaturą Full-ASCII + + Czas przetwarzania bloku w wersji standardowej: 1,5 ms + + Pamięć na programy: 1,8 GB na karcie CF + + Programowanie warsztatowe ze wsparciem graficznym + + Szybkie złącze transferu danych dla programów tworzonych poza obrabiarką Obrabiarki serii ecoturn Wyposażenie sterowania Pulpit obsługowy DMG MORI SLIMline z Operate 4.5 na sterowaniu SIEMENS Pulpit obsługowy DMG MORI SLIMline z MAPPS IV na sterowaniu MITSUBISHI Pulpit obsługowy DMG MORI SLIMline ze sterowaniem HEIDENHAIN CNC PILOT 640 Monitor kolorowy, 15"-monitor kolorowy, 15"-monitor kolorowy, 15"-monitor Ochrona dostępu DMG MORI SMARTkey hasło dostępu DMG MORI SMARTkey Programowanie DIN, ShopTurn DIN, CAPS DIN, smart.turn, opcjonalnie TurnPlus Symulacja symulacja 3D symulacja 3D symulacja 3D Pamięć na programy 5 MB + 4 GB 50 MB, 6 GB opcja 1,8 GB Czas przetwarzania bloku 1,5 ms 2 ms 1,5 ms Interface USB, ethernet USB, ethernet USB, ethernet Wsparcie programowania instrukcja programowania online instrukcja programowania online instrukcja programowania online Zewnętrzne programowanie SINUTRAIN MORI-AP DATAPILOT ecoturn 310 ecoturn 450 ecoturn 510 ecoturn 650 dostępne, niedostępne

10 DMG MORI Powertools DMG MORI Netservice Dzięki połączeniu online z DMG MORI Service Hotline macie Państwo nieograniczony dostęp do naszych ekspertów. DMG MORI Service Agent* To narzędzie umożliwia Państwu planowanie wymaganych konserwacji oraz kontrolę statusu części eksploatacyjnych. Pozwala to skrócić do minimum przestoje obrabiarki. DMG MORI Messenger* Oprogramowanie pozwala zawsze i wszędzie sprawdzić aktualny stan obrabiarki. Wystarczy tylko zalogować się za pomocą smartphone lub ipad. * opcja

11 DMG MORI SMARTkey Autoryzowana personalizacja uprawnień dostępu do poszczególnych funkcji sterowania Obrabiarki serii ecoturn DMG MORI SLIMline sterowania z nowoczesną powierzchnią obsługową. Pulpit obsługowy DMG MORI SLIMline jest wyposażony w najnowsze sterowania i posiada wiele rozbudowanych funkcji dopasowanych do wymogów naszych klientów. Praktyczna klawiatura i monitor z przejrzystym menu gwarantują prostą obsługę. Dzięki komfortowemu monitorowi 15"-TFT dużej rozdzielczości można wykonać wstępną symulację obróbki 3D szybko i bezpiecznie! Pulpit DMG MORI SLIMline został wykonany z aluminium anodyzowanego, odpornego na zarysowania. Niewątpliwie dużą zaletą jest szeroki wybór sterowań 3D. Obrabiarki serii ecoturn dostępne są z Operate 4.5 na sterowaniu SIEMENS, nowym MAPPS IV na sterowaniu MITSUBISHI oraz HEIDENHAIN CNC PILOT 640. Większa efektywność! Dzięki wydajnemu programowaniu za pomocą SIEMENS NX CAD / CAM i certyfikowanym postprocesorom dla obrabiarek ECOLINE droga do stworzenia programu NC jest niezwykle szybka i bezpieczna. Zalety + + Stacja robocza do programowania SIEMENS NX CAD / CAM + + Certyfikowany postprocesor + + Ekonomiczne, bezpieczne szybkie programowanie Większe bezpieczeństwo! DMG MORI SMARTkey z transponderem. Indywidualna autoryzacja operatora z nadawaniem praw dostępu dla rożnych osób, wg ich umiejętności. Większy komfort! Ergonomiczne stanowisko pracy z elastycznym pulpitem DMG MORI SLIMline, dla operatorów o wzroście od 1,60 m do 1,95 m. Optymalny serwis! Dzięki DMG MORI Messenger, poprzez lub SMS otrzymujecie Państwo informacje o aktualnym stanie obrabiarki. Nasz DMG MORI Service Agent informuje Państwa na bieżąco o koniecznych naprawach i konserwacjach oraz jest wsparciem podczas wykonywania tych czynności.

12 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne Obrabiarki serii ecoturn Zakłady produkcyjne ECOLINE globalna obecność na rynku. Marka ECOLINE DMG MORI reprezentowana jest na międzynarodowych rynkach, oferując najlepsze produkty w atrakcyjnych cenach. Zakłady produkcyjne ECOLINE wyróżniają się szybkim wdrożeniem najnowocześniejszych procesów obróbkowych. Łączą topowe techniki produkcji z wysoką jakością DMG MORI, znaną na całym świecie, gwarantując tym samym najwyższe standardy produkcji i jakości na całym świecie. 12 PLESZEW DAVIS SEEBACH CHIBA ULYANOVSK SZANGHAJ WINTERTHUR centrala ecoline

13 Konik 1 ecoturn 310 Żeliwny konik ze stożkiem Morse a MK4 z niezależnym cylindrem hydraulicznym ecoturn 450 Hydrauliczny konik ze stożkiem Morse a MK5 i przesuwem 500 mm gwarancją największej stabilności i elastyczności produkcji 2 ecoturn 510 Konik sprzężony z saniami osi Z, konstrukcja na prowadnicach ślizgowych; niezależna pinola sterowana siłownikiem hydraulicznym ecoturn 650 Masywny konik ze stożkiem Morse a MK5, sprzężony z saniami osi Z gwarancja stabilnej obróbki długich i ciężkich detali Wrzeciono główne 3 ecoturn 310 Przeniesienie napędu za pomocą wielorowkowej przekładni pasowej; stabilność i niskie koszty utrzymania; przelot wrzeciona: ø 51 (ø 65)* mm ecoturn 450 Niskie koszty konserwacji; niezawodne wrzeciono z przekładnią pasową, z dynamicznym napędem głównym; przelot wrzeciona: ø 80 mm 4 ecoturn 510 Symetryczna budowa wrzeciennika gwarancją termicznej stabilności; przelot wrzeciona: ø 76 (ø 90)* mm ecoturn 650 Silny napęd główny z momentem obrotowym Nm (40% ED); przelot wrzeciona: ø 102 (ø 110)* mm * opcja Głowica narzędziowa BMT * + + Rozszerzone portfolio produktów + + Głowica narzędziowa dla oprawek MST 40 * w połączeniu z MAPPS IV na sterowaniu MITSUBISHI 5: Oprawka MST 40 do toczenia 6: Narzędzia napędzane dla oprawek MST 40 o mocy 7,5 kw oraz momentem obrotowym 15,9 Nm oraz obr/min 7: BMT wysoka wydajność operacji frezarskich 7

14 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne nieograniczone możliwości Obrabiarki serii ecoturn Niezwykła różnorodność i najlepsza jakość. Uniwersalne tokarki CNC nowej generacji posiadają wszystkie zalety nowego design i wyposażone są w unikalne, nowoczesne sterowania. Na każdym kroku wyróżniają się również niezwykłą wydajnością. Konstrukcja zarówno ecoturn 310, ecoturn 450, ecoturn 510 i ecoturn 650 jest kontynuacją znanej i sprawdzonej niemieckiej inżynierii. Jednym z przykładów jest zastosowanie cyfrowych napędów hightech i bardzo stabilnych prowadnic liniowych we wszystkich osiach. Jest to gwarancja optymalnej pracy i dynamiki oraz bardzo precyzyjnych wyników obróbkowych, także bardziej zaawansowanych procesów. 14 Obrabiarki serii ecoturn Opcje ecoturn 310 ecoturn 450 ecoturn 510 ecoturn 650 Pistolet na chłodziwo 5 bar Ciśnienie różnicowe mechanizmu zacisku wrzeciona Oś Y ± 60 mm Hydrauliczny przelotowy mechanizm zacisku Sonda do pomiaru narzędzi w przestrzeni roboczej Pompa chłodziwa 12 bar 8 wolnych funkcji M dla sterowania SIEMENS Automatyczne drzwi Wyciąg mgły olejowej Uchwyty tulejkowe Tulejki zaciskowe do uchwytu 3-szczękowy uchwyt hydrauliczny Zestaw ECOLINE Clamping-Kit Komplet twardych lub miękkich szczęk Komplet narzędzi Cylinder zaciskowy ze zwiększonym przelotem 65 mm 90 mm 110 mm Bezpośredni system pomiaru drogi (X / Z); ecoturn 310 tylko dla osi X Hydrauliczna podtrzymka do precyzyjnej obróbki wałków 152 mm 165 mm 245 mm Głowica narzędziowa z 12 napędzanymi narzędziami i 6 stacjami bez narzędzi BT narzędziowymi BT Pakiet produkcyjny Pakiet ustawczy Pakiet do obróbki pręta Pakiet automatyzacji Tylni transporter wiórów DMG MORI Powertools (DMG MORI Service Agent, DMG MORI Messenger) standard, opcja, niedostępne, * w połączeniu z Operate 4.5 na sterowaniu SIEMENS

15 Standardowo 24-miesięczna gwarancja na obrabiarki serii ECOLINE, komponenty oraz usługi serwisowe. Pakiety opcji 1) 1 Pakiet do obróbki pręta 2) + + Zgarniakowy transporter wiórów + + Separator detali dla części o wymiarach do ø mm oraz max. masie do 4 kg 3) kolorowa lampa sygnalizacyjna + + Przyłącze pod podajnik pręta Pakiet produkcyjny + + Zgarniakowy transporter wiórów kolorowa lampa sygnalizacyjna 2 Pakiet ustawczy + + Sonda pomiarowa (ręczna) + + Zgarniakowy transporter wiórów kolorowa lampa sygnalizacyjna 15 Pakiet automatyzacji + + Elektryczne przyłącze robota + + Automatycznie otwierane drzwi + + Automatyczne płukanie szczęk Pakiet tropikalny 4) + + Aktywny agregat chłodzący w szafie sterowniczej + + Dodatkowy wentylator w pulpicie obsługowym + + Chłodzenie oleju agregatu hydraulicznego 1: Separator detali (element pakietu do obróbki pręta) 2: Obróbka z zastosowaniem konika i podtrzymki (niedostępne dla ecoturn 310) 3: Pomiar narzędzia w przestrzeni roboczej 3 1) Konfiguracja pakietów może być różna w poszczególnych regionach. W przypadku dodatkowych pytań prosimy o kontakt z naszym przedstawicielem. 2) Niedostępne dla ecoturn 650 3) Wymiary i masa dotyczą ecoturn 510 (wymiary i masa zależne są od typu obrabiarki) 4) W połączeniu z Operate 4.5 na sterowaniu SIEMENS

16 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne Obrabiarki serii ecoturn Serwis ECOLINE gwarancja długiego okresu użytkowania obrabiarki! Natychmiastowe wsparcie poprzez serwis hotline DMG MORI 24 / 7, efektywna wstępna diagnoza dzięki opcji software DMG MORI Netservice, szybki dojazd naszych wykwalifikowanych inżynierów serwisu lub ekspresowa wysyłka potrzebnych części zamiennych to cechy, które wyróżniają nas na polskim rynku. Szkolenia Nasze szkolenia to gwarancja zwiększenia produktywności! + + Szkolenia przeprowadzane w małych grupach bezpośrednio na obrabiarkach ECOLINE gwarancja sukcesu + + Wysoko wykwalifikowana kadra trenerów, nowoczesne wyposażenie + + Obszerne materiały szkoleniowe + + Certyfikat ukończenia szkolenia dla Państwa pracowników + + Kursy z obszaru serwisowania obrabiarek i utrzymania ruchu gwarancją maksymalnego bezpieczeństwa produkcji Kontakt: training@dmgmori.com 16 Całodobowa osiągalność. Więcej informacji znajduje się na naszej stronie internetowej:

17 Silnik SERWO Konserwacje & zestawy autofocus* Części zamienne ECOLINE w atrakcyjnych cenach: + + Globalna sieć logistyczna dla wszystkich rynków + + Dostępność części zamiennych: > 95 % + + Ponad różnych części na magazynie + + Dostępność części nowych i używanych + + Oryginalne części zamienne bezpośrednio od producenta + + Zamówienie za pomocą Service Hotline 24 / 7 lub w DMG MORI Online Shop**: ** obecnie dotyczy tylko krajów UE UNO Urządzenie do ustawiania narzędzi Urządzenie do ustawiania narzędzi poza obrabiarką w atrakcyjnej cenie. Urządzenia UNO są niezwykle precyzyjne i oferują możliwość pomiaru narzędzi o średnicy do 200 mm i długości do 400 mm. Zalety + + Wysoki poziom ergonomii i precyzji + + Intuicyjna obsługa + + Różnorodne funkcje pomiarowe dla narzędzi tokarskich, frezarskich i wiertarskich + + Konstrukcja zoptymalizowana wg FEM, korpusy z żeliwa szarego * Opcje: Automatyczne wyszukiwanie ostrza narzędzia Automatyczne pozycjonowanie i ustawianie narzędzi Wymiana starej obrabiarki na nową bardzo atrakcyjne oferty wykupu rozliczenie starej obrabiarki na poczet zakupu nowej organizacja transportu szybka wycena szybka zapłata Przedstawimy Państwu ofertę na wykup obrabiarki używanej tej szansy nie można zmarnować! Dlaczego nie zainwestujecie Państwo swojego kapitału w wydajną obrabiarkę DMG MORI ECOLINE? Przy zakupie nowej obrabiarki ECOLINE maszynę używaną rozliczymy jako zaliczkę na nowy zakup. DMG MORI Used Machines Tel.: +49 (0) / usedmachines@dmgmori.com

18 Standardowo 24-miesięczna gwarancja na obrabiarki serii ECOLINE, komponenty oraz usługi serwisowe. Obrabiarki serii ecoturn Najwyższa jakość dla najbardziej wymagających. Motto ECOLINE najwyższa jakość w atrakcyjnych cenach odnosi się zarówno do obrabiarek, jak i ich wyposażenia. Różnorodna oferta opcji i usług serwisowych wspiera użytkowników obrabiarek w ich codziennej pracy i gwarantuje wzrost produktywności. Wysoka jakość zachowana jest dzięki stosowaniu optymalnych standardów jakości produkcji. Produkcja obrabiarek ECOLINE wyróżnia się montażem liniowym ze stanowiskami pracy, wyposażonymi w systemy kontrolujące proces produkcji. Jakość obrabiarki + + Sprawdzona w praktyce konstrukcja + + Komponenty znanych i sprawdzonych dostawców godzinny test jakości + + Dokładność pozycjonowania wg ISO Znak CE jako standard obrabiarek + + Testy obróbkowe (tokarsko frezarskie) + + Kontrola interpolacji kołowej wg ISO Jakość produkcji + + Zoptymalizowane i zestandaryzowane procesy dzięki koncepcji montażu liniowego + + Stanowiska pracy wyposażone w monitory gwarantują wysoki poziom jakości i wspierają jednocześnie końcową kontrolę podczas montażu + + Efektywny łańcuch przepływu materiału + + Innowacyjność dzięki wewnętrznemu procesowi pomysłów usprawnień z systemem nagród + + System zabezpieczenia jakości w każdej fabryce + + Certyfikaty ISO w zakładach produkcyjnych

19 Serwis ECOLINE całodobowa dostępność. Gwarancja długiego okresu użytkowania obrabiarki!

20 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne Obrabiarki serii ecoturn Diagramy momentu i mocy napędu głównego Diagram wydajności ecoturn 310 Diagram z napędzanymi narzędziami dla ecoturn 310 Napęd główny obr/min Moc 40 % ED, obr/min / 9,42 kw Moment obrotowy (Nm) Moc (kw) Moc (kw) , ,5 kw 40% ED % ED 8 7, kw 100% ED % ED ,1 Nm 100% ED 166,5 Nm 40% ED 10 8, ,18 4 3, ,5 1 Prędkość obrotowa (obr/min) Prędkość obrotowa (obr/min) Diagram wydajności ecoturn 450 Diagram z napędzanymi narzędziami dla ecoturn 450 Operate 4.5 na sterowaniu SIEMENS Operate 4.5 na sterowaniu SIEMENS Napęd główny obr/min / 17,5 kw / 370 Nm Moc 40 % ED, obr/min / 8,4 kw Moment obrotowy (Nm) Moc (kw) Moc (kw) % S6 40% S ,5 9 8, % S % S , % ED 100% ED 7 6, ,18 4 3, Prędkość obrotowa (obr/min) Prędkość obrotowa (obr/min)

21 Diagram wydajności ecoturn 450 Diagram z napędzanymi narzędziami dla ecoturn 450 MAPPS IV na sterowaniu MITSUBISHI MAPPS IV na sterowaniu MITSUBISHI Napęd główny obr/min / 18,5 kw / 450 Nm obr/min / 7,5 kw / 15,9 Nm Moment obrotowy (Nm) 800 Moc (kw) Moment obrotowy (Nm) Moc (kw) Nm 10 min 342 Nm 40% ED 273 Nm 100% ED 18,5 kw 10 min 15 kw 40% ED 12 kw 100% ED ,9 Nm 1 min 11,9 Nm 25% ED 8,03 Nm 100% ED 7,5 kw 1 min 7,5 5,5 kw 25% ED 5,5 3,7 kw 100% ED 3, ,9 5, ,2 4, Moc (kw) 10 40% ED 9 8, , % ED 5 4,18 4 3, Prędkość obrotowa (obr/min) Prędkość obrotowa (obr/min) Prędkość obrotowa (obr/min) Diagram wydajności ecoturn 510 Diagram z napędzanymi narzędziami dla ecoturn 510 Napęd główny obr/min Moc 40 % ED, obr/min / 8,4 kw Moment obrotowy (Nm) Moc (kw) kw 40% ED 22 kw 100% ED ,4 Nm 100% ED 630,6 Nm 40% ED Prędkość obrotowa (obr/min)

22 Diagram wydajności ecoturn 650 Diagram z napędzanymi narzędziami dla ecoturn 650 Napęd główny obr/min Moc 40 % ED, obr/min / 6,8 kw Moment obrotowy (Nm) Moc (kw) Moment obrotowy (Nm) Moc (kw) kw 40% ED 41 kw 100% ED Md S3 12,5 8 6,8 4, Nm 40% ED ,5 Md S1 P S Nm 100% ED P S1 0,5 Prędkość obrotowa (obr/min) Prędkość obrotowa (obr/min)

23 Obrabiarki serii ecoturn Dane techniczne ecoturn 310 ecoturn 450 ecoturn 510 ecoturn 650 Operate 4.5 na sterowaniu SIEMENS MAPPS IV na sterowaniu MITSUBISHI Przestrzeń robocza Max. przelot nad łożem mm ø 330 ø 650 ø 650 ø 680 ø 860 Przelot nad suportem mm ø 260 ø 480 ø 480 ø 465 ø 600 Max. średnica toczenia mm ø 200 ø 400 / ø 315 1) ø 406 / ø 400 1) ø 465 / ø 400 1) ø 600 Droga przesuwu w osi X mm 182,5 267,5 267, Droga przesuwu w osi Z mm Posuw szybki (oś X / Z) m/min 30 / / / / / 30 Wrzeciono główne Końcówka wrzeciona mm ø 140h5 A2-8 A2-8 ø 220h5 ø 220h5 Max. średnica obróbki z pręta mm ø 51 / ø 65* ø 80 ø 80 ø 76 / ø 90* ø 102 / ø 110* Średnica wewnętrzna przedniego łożyska mm ø 100 ø 130 ø 130 ø 140 ø 160 Średnica uchwytu mm ø 210* ø 210* / ø 250* / ø 315* ø 210* / ø 250* / ø 315* ø 250* / ø 315* ø 315* / ø 400* / ø 500* Moc napędu (40 / 100 % ED) kw 16,5 / 11 17,5 / 12,5 18,5 / 15 / / / 41 Max. moment obrotowy (40 / 100 % ED) Nm 166,5 / / / 342 / / / Max. prędkość obrotowa obr/min Dokładność pozycjonowania A wg ISO w osi X / Z µm 8 / 8 5 / 10 5 / 10 8 / 8 10 / 10 (pośredni system pomiarowy) A wg ISO dla osi C " Głowica narzędziowa VDI VDI BMT VDI VDI Liczba gniazd narzędziowych Z tego liczba gniazd z napędzanymi narzędziami 12* 12* 12* 12* 12* Złącze narzędziowe mm Moc napędu (40% ED) przy obr/min kw 4,2 4,2 4,2 12,5 Max. moment obrotowy (40 % ED) Nm Max. prędkość obrotowa obr/min Moc napędu (25% ED / nieprzerwanie) kw 5,5 / 3,7 Max. moment obrotowy (25% ED / nieprzerwanie) Nm 11,9 / 8,03 Max. prędkość obrotowa obr/min Konik Droga przesuwu mm Pinola konika Mk Max. siła docisku konika kn Prowadnice Przekładnia śrubowo-toczna osi X / Z (D P) mm Masa obrabiarki Bez transporterem wiórów kg / ) / ) Z transporterem wiórów kg / ) / ) Sterowanie ecoturn 310 ecoturn 450 ecoturn 510 ecoturn 650 Pulpit obsługowy DMG MORI SLIMline (15") z Operate 4.5 na sterowaniu SIEMENS Pulpit obsługowy DMG MORI SLIMline (15") z MAPPS IV na sterowaniu MITSUBISHI Pulpit obsługowy DMG MORI SLIMline (15") z HEIDENHAIN CNC PILOT 640 standard, niedostępne, * opcja, 1) wersja V4

24 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne Obrabiarki serii ecoturn Plany ustawienia ecoturn 310 z transporterem wiórów (wyrzut na prawo) Widok z przodu Widok z góry ecoturn 450 z transporterem wiórów* (wyrzut na prawo lub do tyłu) Widok z przodu Widok z góry * Dane techniczne przedstawione w niniejszym prospekcie bazują na standardowych konfiguracjach obrabiarek. Zastrzega się odchylenia oraz prawo do zmian technicznych.

25 ecoturn 510 z transporterem wiórów (wyrzut na prawo) Widok z przodu Widok z góry ecoturn 650 z transporterem wiórów (wyrzut na prawo) Widok z przodu Widok z góry

26 65 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne Obrabiarki serii ecoturn Przestrzeń robocza* Przestrzeń robocza (widok wzdłużny) ecoturn 310 Przestrzeń robocza (widok wzdłużny) ecoturn PRAGATI V1 / SAUTER V3 550 droga przesuwu w osi Z 455 8,5 PRAGATI V1 / SAUTER V droga przesuwu w osi Z SAUTER V1 17,5 SAUTER V VDI 30 ø 340 droga przesuwu w osi X 182,5 ø droga przesuwu w osi X 267,5 450 ø 140 5,5 330 A2-8 ø 254 ø ,5 ø 40 kieł MK 5 ø ,5 ø , , droga przesuwu konika droga przesuwu konika 500 D.B.C Przestrzeń robocza (widok poprzeczny) ecoturn 310 Przestrzeń robocza (widok poprzeczny) ecoturn 450 max. ø 680 max. ø 16 ø 470 ø 410 ø ,5 100 max. ø 540 ø 106 max. ø ø 310 ø 146 ø 245 ø 110 max. ø ø 516 T.K. ø 370 CH. 456 narzędzie BT ø max. ø 40 ø 308 ø ,5 VDI 30 ø 120 ø 295 VDI 40 ø ø X = 182,5 22,5 max. ø 200 special ø 50 2,5 O.W.C. droga przesuwu w osi X = 267,5 75, max. średnica toczenia ø 400 średnica przelotu nad łożem ø 650 * przestrzeń robocza obrabiarek z głowicą rewolwerową VDI

27 Przestrzeń robocza (widok wzdłużny) ecoturn 510 Przestrzeń robocza (widok wzdłużny) ecoturn droga przesuwu w osi Z droga przesuwu w osi Z ø ø 220 ø ø (narzędzi BT) ø , droga przesuwu konika , ,5 droga przesuwu w osi X 300 ø 80 max. średnica toczenia ø ø 315 ø 50 ø droga pinoli BBD 150 N 14,5 ø ø , ø ø 50 droga przesuwu konika 1,150 D.B.C T.K. ø dodatkowa droga 185 VDI , droga przesuwu w osi X , , łoże Przestrzeń robocza (widok poprzeczny) ecoturn 510 Przestrzeń robocza (widok poprzeczny) ecoturn 650 max. ø 680 ø 516 max. ø 810 T.K. 2 ø 590 oprawki BT ø 310 ø ø 370 oprawki BT ø 178 ø 470 ø T.K. ø 420 max. ø 20 ø VDI max. ø 40 ø 308 ø 370 ø CH = 520 V.D.I. 50 ø ø 251 ø droga przesuwu w osi X = 300 ø ,5 2,5 ø 360 max. średnica toczenia ø 465 średnica przelotu nad łożem ø 680 droga przesuwu w osi X = O. W.C. max. średnica toczenia ø 660 średnica przelotu nad łożem ø 860

28 Obrabiarki serii ecoturn Przykładowe parametry skrawania Obróbka wydajna ecoturn 310 ecoturn 450 ecoturn 510 ecoturn 650 Operate 4.5 na sterowaniu SIEMENS MAPPS IV na sterowaniu MITSUBISHI Prędkość skrawania Vc m/min Prędkość posuwu mm/obr 0,5 0,5 0,6 0,5 0,5 Głębokość skrawania (ap) mm Materiał C45 C45 C45 C45 C45 Toczenie wykańczające Prędkość skrawania Vc m/min Prędkość posuwu mm/obr 0,08 0,08 0,08 0,08 0,08 Chropowatość Ra µm 0,8 0,8 0,8 0,8 0,8 Promień naroża płytki skrawającej mm 0,4 0,4 0,4 0,4 0,4 Materiał AL AL AL AL AL Wiercenie Prędkość skrawania m/min Prędkość posuwu mm/obr 0,15 0,15 0,25 0,15 0,25 Średnica wiertła mm ø 40 ø 50 ø 60 ø 60 ø 75 Materiał C45 C45 C45 C45 C45 Średnica toczenia, średnica obrabianego pręta, wymiary detali Obrabiarki serii ecoturn oferują w wersji standardowej max. średnicę toczenia Ø 600* mm i średnicę obrabianego pręta do ø 102* mm, co jest doskonałą bazą do toczenia większych detali. Dzięki opcjonalnie dostępnej podtrzymce, w połączeniu ze stabilnym konikiem, możliwa jest obróbka detali o masie do 1.200* kg. Jako opcja dostępny jest również przelotowy mechanizm zacisku, do obróbki prętów do ø 110* mm. * dotyczy ecoturn 650 ecoturn 310 ecoturn 450 ecoturn 510 ecoturn 650 Droga przesuwu wzdłużnego (Z) 455 mm Droga przesuwu wzdłużnego (Z) 600 mm Droga przesuwu wzdłużnego (Z) mm Droga przesuwu wzdłużnego (Z) mm ø 65** mm ø 51 mm ø 80 mm ø 90** mm ø 76 mm ø 110** mm ø 102 mm ø 200 mm ø 400 mm 1) ø 406 mm 2) ø 465 mm ø 600 mm ** opcja 1) Operate 4.5 na sterowaniu SIEMENS, 2) MAPPS IV na sterowaniu MITSUBISHI

29 Wysoka elastyczność oraz wydajność Elastyczność! Głowica narzędziowa VDI 30 / 40 / 50 z 12 napędzanymi narzędziami* Głowica rewolwerowa BMT z 12 napędzanymi narzędziami** Dynamika! Czas obrotu głowicy o 2 pozycje: 1,4 sekundy Solidna konstrukcja! Duża sztywność, nawet przy wysokich obciążeniach dzięki zaciskowi hydraulicznemu Precyzja! Wysoki moment obrotowy napędu głównego to gwarancja niezwykle dokładnej i wydajnej obróbki * w połączeniu z Operate 4.5 na sterowaniu SIEMENS ** w połączeniu z MAPPS IV na sterowaniu MITSUBISHI dla ecoturn 450
