1 STERYLIZATORY UV DO WODY STERYLIZATORY DO WODY TYP: V10; V12; V25; V25LA INSTRUKCJA OBSŁUGI Patent nr Wersja - październik

2 2 Spis treści: 1. WSTĘP ZASTOSOWANIE BUDOWA STERYLIZATORÓW SCHEMAT OGÓLNY MODELU V SCHEMAT OGÓLNY MODELI V12 I V PODSTAWOWE WYMIARY OPIS TECHNICZNY CHARAKTERYSTYKA TECHNICZNA INSTRUKCJA MONTAŻU I OBSŁUGI PRAWIDŁOWY MONTAŻ KORPUSU STERYLIZATORA PODŁĄCZENIE ELEKTROZAWORU LUB WYPROWADZENIE SYGNAŁU ALARMOWEGO NA ZEWNĄTRZ W MODELACH V25LA PODŁĄCZENIE ELEKTROZAWORU WYPROWADZENIE SYGNAŁU ALARMOWEGO NA ZEWNĄTRZ URUCHOMIENIE UWAGI EKSPLOATACYJNE WYMIANA PROMIENNIKA UV WYMIANA I CZYSZCZENIE KWARCOWEJ RURY OSŁONOWEJ USUWANIE DROBNYCH USTEREK OPIS SYGNALIZACJI NA SZAFKACH STEROWNICZYCH W MODELACH V10, V12, V W MODELACH V25LA RESETOWANIE LICZNIKA SYSTEMU ALARMOWEGO /V25LA/ DEKLARACJA ZGODNOŚCI ATEST PZH GRAFICZNA INSTRUKCJA MONTAŻU TRANSPORT GWARANCJA... 19

3 3 Bezpieczeństwo użytkowania! OSTRZEŻENIE Urządzenie to może być używane tylko przez wykwalifikowany personel. Należy być pewnym, że instalacja, obsługa, przeglądy i naprawy są przeprowadzane tylko przez osoby wykwalifikowane. Instalacji i eksploatacji tego urządzenia można dokonać tylko po dokładnym zapoznaniu się z tą instrukcją obsługi. Nieprzestrzeganie zaleceń zawartych w tej instrukcji może narazić użytkownika na poważne obrażenia ciała (szkodliwe dla ludzkiej skóry działanie promieniowania UV) lub uszkodzenie samego urządzenia. Firma TMA nie ponosi odpowiedzialności za uszkodzenia spowodowane niewłaściwą instalacją, konserwacją i obsługą urządzenia. a) PRZECZYTAJ INSTRUKCJĘ OBSŁUGI. Przed rozpoczęciem użytkowania sterylizatorów UV należy przeczytać całą instrukcję obsługi. b) ZACHOWAJ INSTRUKCJĘ OBSŁUGI. Instrukcję obsługi należy zachować przez cały okres eksploatacji urządzenia. Wszystkie ostrzeżenia i zalecenia producenta powinny być przestrzegane przez użytkownika. c) URZĄDZENIE ZASILANE ELEKTRYCZNIE. Urządzenie może być zasilane wyłącznie z sieci V 50Hz. Powinno być zainstalowane i uziemione zgodnie z zaleceniami producenta i obowiązującymi przepisami. Przed przystąpieniem do jakichkolwiek prac przy tym urządzeniu odłączyć jego zasilanie sieciowe przed szafą sterowniczą. d) UZIEMIENIE. Eksploatacja urządzenia bez uziemienia jest niedopuszczalna! Brak uziemienia może spowodować obrażenia ciała lub śmierć. e) PROMIENIOWANIE ULTRAFIOLETOWE. Bezpośrednia ekspozycja na promieniowanie ultrafioletowe jest szkodliwa dla ludzkiej skóry i oczu. Na skutek bezpośredniego działania promieniowania ultrafioletowego może dojść do silnego zaczerwienienia, poparzenia skóry lub utraty wzroku (zależy od czasu bezpośredniego działania). W takiej sytuacji należy bezzwłocznie skontaktować się z lekarzem.

4 4 Instrukcja instalacji i eksploatacji _ Dziękujemy za zakup naszego urządzenia do dezynfekcji promieniami UV. Sterylizatory UV firmy TMA są wykonane z najlepszych gatunków stali kwasoodpornych. Grubość ścianek korpusu sterylizatora daje pełną gwarancję bezpieczeństwa pracy. Wszystkie wykorzystane w produkcji surowce i podzespoły są najwyższej jakości i zostały wyprodukowane w krajach Unii Europejskiej. Tworzywa wykorzystane na mufy wytrzymują ciągłą temperaturę pracy 110 C. Urządzenia przeszły próby ciśnieniowe do 30 Atm. Nowatorsko opracowana konstrukcja sterylizatorów UV firmy TMA umożliwia ich ciągłą pracę, nawet bez przepływu wody. Konstrukcja komory urządzenia zabezpiecza rury kwarcowe przed powstawaniem depozytu wapniowo-magnezowego (kamienia) na ich powierzchni. Mamy nadzieję, że wdrożenie nowych rozwiązań konstrukcyjnych w sterylizatorach serii V10- V25LA spełni Państwa oczekiwania co do skuteczności działania jak i obsługi naszych urządzeń. 1. WSTĘP Urządzenie dostarczone do Państwa jest zmontowane. Powinno być chronione przed silnymi wstrząsami i uderzeniami, ponieważ rury osłonowe i promienniki UV są bardzo kruche. Sterylizator powinien być transponowany wyłącznie w pozycji poziomej. Producent nie ponosi odpowiedzialności za uszkodzenia powstałe w czasie transportu. Przed zainstalowaniem i eksploatacją urządzenia należy zapoznać się z niniejszą instrukcją i stosować się do jej zaleceń. Nieprzestrzeganie postanowień niniejszej instrukcji zwalnia producenta od zobowiązań gwarancyjnych. 2. ZASTOSOWANIE Dezynfekcja promieniami UV jest niezawodną, prostą i tanią metodą. Zastosowanie dezynfekcji promieniami UV jest możliwe wszędzie gdzie występuje zagrożenie bakteriologiczne. Jako dziedziny zastosowania można wymienić m. in. dezynfekcję: - wody do picia w instalacjach prywatnych i miejskich - wody do picia i użytku gospodarczego w gastronomii i hotelarstwie - wody produkcyjnej przy produkcji leków i kosmetyków - wody użytkowej w przemyśle środków spożywczych - wody w rozlewniach napojów, syropów - wody w basenach, - niszczenie bakterii i glonów w stawach i oczkach wodnych. Sterylizator wykorzystuje specjalny promiennik niskiego ciśnienia wytwarzający promienie UV o długości fali 254 µm, które powodują reakcję fotochemiczną uszkadzającą DNA mikroorganizmów i ich dezintegrację. Woda wypływająca ze sterylizatora jest gotowa do natychmiastowego użycia. Sterylizacja promieniami UV nie powoduje zmian składu chemicznego wody. NIE ISTNIEJE MOŻLIWOŚĆ PRZEDAWKOWANIA PROMIENIOWANIA UV PODCZAS DEZYNFEKCJI WODY W KORPUSIE STERYLIZATORA

5 5 3. BUDOWA STERYLIZATORÓW 3.1. SCHEMAT OGÓLNY MODELU V10 KRÓĆCE PRZYŁĄCZENIOWE DN15/R1/2"/ KORPUS DŁAWIKA NAKRĘTKA DŁAWIKA SZAFKA STEROWNICZA ZASILANIE OBUDOWA MUFA LAMPKA KONTROLNA OPRAWKA PROMIENNIK UV OPRAWKA PRZEWÓD SILIKONOWY PRZEWÓD SILIKONOWY RURA OSŁONOWA PIERŚCIEŃ USZCZELNIAJĄCY PODKŁADKA ZASILANIE 230V 3.2. SCHEMAT OGÓLNY MODELI V12 I V25 MODEL V12 KRÓĆCE PRZYŁĄCZENIOWE KORPUS DŁAWIKA NAKRĘTKA DŁAWIKA SZAFKA STEROWNICZA ZASILANIE OBUDOWA MUFA PALNIK UV OPRAWKA RURA OSŁONOWA PIERŚCIEŃ USZCZELNIAJĄCY PODKŁADKA ZASILANIE 230V MODEL V25 SZAFKA STEROWNICZA KRÓĆCE PRZYŁĄCZENIOWE KORPUS DŁAWIKA NAKRĘTKA DŁAWIKA ZASILANIE OBUDOWA MUFA PALNIK UV OPRAWKA RURA OSŁONOWA PIERŚCIEŃ USZCZELNIAJĄCY PODKŁADKA ZASILANIE 230V

6 6 Tabela elementów katalogowych: LP V10 V12 V25 V25LA NR KAT. ILOŚĆ NR KAT. ILOŚĆ NR KAT. ILOŚĆ NR KAT. 1 DŁAWNICA KAPTUREK ORING MUFY MUFA PODKŁADKA PIERŚCIEŃ USZCZELNIAJĄCY PROMIENNIK UV OPRAWKA RURA OSŁONOWA KORPUS STERYLIZATORA ILOŚĆ PODSTAWOWE WYMIARY KORPUS STERYLIZATORA V5, V10 SZAFKA STEROWNICZA DO V10 DN DN ZASILANIE 120 SZAFKA STEROWNICZA DO V12,V25 KORPUS STERYLIZATORA V12 DN20 ZASILANIE DN KORPUS STERYLIZATORA V25 DN25/R1"/ DN25/R1"/

7 7 SZAFKA STEROWNICZA DO MODELU V25LA NALEPKA WYŁĄCZNIK 250 WYŚWIETLACZ SYSTEMU ALARMOWEGO PROMIENNIK UV ZASILANIE KORPUS STERYLIZATORA V25LA DN25/R1"/ WYJŚCIE NA ZAWÓR ELEKTROMAGNETYCZNY /zacisk 1 i 2/ ZDALNE ZAŁĄCZANIE /zacisk ON-OFF/ DN25/R1"/ OPIS TECHNICZNY Korpus sterylizatora UV wykonany jest ze stali kwasoodpornej AISI304. Układ zasilania zamontowany jest w szafce sterowniczej, posiadającej klasę ochrony IP42, połączoną ze sterylizatorem przewodem zasilającym. Układ jest zasilany z sieci V + 8%, -10%, 50 Hz. Ochrona przeciwporażeniowa: zerowanie Wskaźnik optyczny zasilania w szafce sterowniczej umożliwia kontrolę pracy lampy. Wskaźnik optyczny na mufie umożliwia kontrolę pracy promiennika UV. Model V25LA wyposażony jest w system alarmowy z cyfrowym wyświetlaczem pokazującym pozostały czas pracy promiennika, łączny czas pracy urządzenia i liczbę włączeń.. W modelu V25LA istnieje możliwość podłączenia elektrozaworu lub wyprowadzenia sygnału alarmowego na zewnątrz.

8 8 6. CHARAKTERYSTYKA TECHNICZNA Typ V10 V12 V25 V25LA Zasilanie [ V ] Temperatura cieczy [ o C ] Moc zainstalowana [ W ] Moc UV przy 253,7 nm. [ W ] 4,0 8,0 14,0 14,0 Średnica przyłączy DN(R) 15(1/2 ) 20(3/4 ) 25(1 ) 25(1 ) Ciśnienie max [ MPa ] 1,0 1,0 1,0 1,0 Trwałość promiennika UV [ h ] ok.9000 ok.8000 ok.9000 ok.9000 Przepływ nominalny przy transmisji T 10 =95%, [ m 3 /h ] 0,7 1,3 2,7 2,7 dawce 300J/m 2 Przepływ nominalny przy transmisji T 10 =95%, [ m 3 /h ] 0,5 1,0 2,0 2,0 dawce 400J/m 2 Turbolizator Prowadnica rury osłonowej Świecąca mufa System spustowy Układ pracy Dowolny, ale wlot promiennika UV zawsze do góry System alarmowy Dźwiękowy czujnik uszkodzenia promiennika UV Optyczny wskaźnik uszkodzenia promiennika UV Optyczny wskaźnik zasilania Licznik pozostałego czasu pracy Licznik całkowitego czasu pracy Licznik liczby włączeń Wyprowadzenie sygnału alarmowego na zewnątrz Podłączenie elektrozaworu Klasa ochrony IP Ciężar [ kg ] 3,5 5,5 8,0 9,0 Zabezpieczenie na zasilaniu [ A ] UWAGA! Nie jest wymagany minimalny przepływ cieczy. Przekroczenie przepływów nominalnych nie gwarantuje całkowitej dezynfekcji wody, umożliwia jednak stosowanie w instalacjach bez stosowania dodatkowych obejść. Urządzenie składa się z korpusu ze stali nierdzewnej i szafki sterowniczej.

9 9 7. INSTRUKCJA MONTAŻU I OBSŁUGI 7.1. PRAWIDŁOWY MONTAŻ KORPUSU STERYLIZATORA WLOT WYLOT WLOT WYLOT Montaż pionowy WLOT/WYLOT WLOT/WYLOT Montaż poziomy WLOT/WYLOT WLOT/WYLOT UWAGA!!! Sterylizator UV należy zamontować w sposób ograniczający tworzenie się poduszki powietrznej w komorze sterylizatora Dopływ wody skażonej Zawory odcinające Zawór do pobierania wody do badań Odpływ wody uzdatnionej Szafka sterownicza ZASILANIE Filtr min. 0,1 mm Zasilanie Odległość min.= długość sterylizatora Schemat podłączenia sterylizatora UV do instalacji w układzie poziomym

10 10 1) Urządzenie montować w pomieszczeniu o temp o C. 2) Zainstalować przed urządzeniem filtr do wody pitnej - filtracja min 0,1 mm, zalecane 0,05 mm 3) Zainstalować zawory odcinające z obu stron. 4) Zamknąć zawory odcinające. 5) Korpus sterylizatora montować po wymontowaniu promiennika UV i rury osłonowej. Patrz p.10 i 11 instrukcji /w modelach V10, V12/. 6) Zamontować rurę osłonową zakładając nowy pierścień uszczelniający, dołączony do kompletu. Uszczelnić układ dokręcając mufę ręcznie z całej siły. 7) Odkręcając powoli zawory odcinające sprawdzić szczelność układu. 8) Po sprawdzeniu szczelności, można zamontować promiennik UV. 9) Szafkę sterowniczą zamontować na ścianie na wysokości min. 120 cm od posadzki. 10) Podłączyć przewód do gniazdka V, 50 Hz wyposażonego w uziemienie. Włączenia urządzenia sygnalizuje świecenie zielonej lampki kontrolnej. 11) Pracę promiennika UV sygnalizuje świecąca się mufa.. 12) Wymieniać promiennik UV raz do roku lub po upływie 8000 godzin. 8. PODŁĄCZENIE ELEKTROZAWORU LUB WYPROWADZENIE SYGNAŁU ALARMOWEGO NA ZEWNĄTRZ W MODELACH V25LA Szafka sterownicza NALEPKA 1.Zdjąć pokrywę szafki sterowniczej Zasilanie Elektrozawór Zawór do pobierania wody do badań Odpływ wody uzdatnionej 2. Podłączyć przewody elektrozaworu lub sygnału alarmowego do styków 1 i 2 na płytce elektronicznej. 1 PŁYTKA ELEKTRONICZNA W MODELACH V20LA-V120 BEZPIECZNIK Sterylizator UV BALAST ON/OFF SWITCH N L ~230V W modelach V25LA Do styków 1 i 2 /styki bezpotencjałowe/ można podłączyć zawór elektromagnetyczny typu NZ /normalnie zamknięty/, max.2a. lub wyprowadzić sygnał alarmu na zewnątrz: 1. styki 1-2 zwarte - sterylizator włączony 2. styki 1-2 rozwarte - uszkodzenie promiennika - awaria - brak zasilania. W modelach V25LA Do styków ON/OFF na płytce elektronicznej /Uwaga:napięcie na stykach 230V!/ po usunięciu mostka można podłączyć zdalne wyłączanie/załączanie urządzenia: 1. Styki zwarte - sterylizator włączony 2. Styki rozwarte - sterylizator wyłączony

11 PODŁĄCZENIE ELEKTROZAWORU Do zacisków nr 1 i 2 /styki bezpotencjałowe /na płytce elektronicznej w szafce sterowniczej/ można podłączyć zawór elektromagnetyczny typu NZ (normalnie zamknięty), max.2a. styki 1-2 zwarte poprawna praca sterylizatora styki 1-2 rozwarte - uszkodzenie promiennika, - włączony alarm - brak zasilania 8.2. WYPROWADZENIE SYGNAŁU ALARMOWEGO NA ZEWNĄTRZ Przewody wyprowadzenia sygnału alarmowego należy podłączyć do styków 1 i 2 na płytce elektronicznej /styki 1 i 2 są bezpotencjałowe brak napięcia/. styki 1-2 zwarte poprawna praca sterylizatora styki 1-2 rozwarte - uszkodzenie promiennika, - włączony alarm - brak zasilania 9. URUCHOMIENIE a) Korpus sterylizatora należy podłączyć do istniejącej instalacji wodnej (należy pamiętać o zaworach odcinających) b) Zamocować na ścianie szafkę sterującą. /PATRZ INSTRUKCJA GRAFICZNA NA KOŃCU/ c) Podłączyć przewód zasilający do gniazdka z uziemieniem. Urządzenie jest włączone o czym sygnalizuje zielona lampka. d) Odblokować zawory odcinające wodę w instalacji. 10. UWAGI EKSPLOATACYJNE a) Czyszczenie rury osłonowej jest niezbędne zawsze, jeżeli zauważymy osad na jej powierzchni, zaniedbanie tego może spowodować zmniejszenie efektywności bakteriobójczej. b) Przy wymianie promiennika UV należy sprawdzić stan rury osłonowej. c) Przy wymianie/czyszczeniu rury osłonowej należy bezwzględnie wymienić uszczelkę. d) Zawór zasilający należy otwierać powoli, aby uderzenie cieczy nie uszkodziło rury osłonowej. e) Nie jest wymagany stały przepływ cieczy, urządzenia są tak zaprojektowane aby nie uległy uszkodzeniu przy braku przepływu cieczy. f) Ultrafiolet jest szkodliwy dla oczu i skóry! g) Woda nienadająca się do spożycia może wymagać uzdatniania tzn. odżelazienia, zmiękczania lub klarowania, w razie wątpliwości prosimy o zwrócenie się do sprzedawcy. h) Przy cieczach małoklarownych i ściekach niezbędny jest dobór urządzenia przez sprzedawcę. i) Częste włączanie i wyłączanie lampy zmniejsza trwałość promiennika UV. Jedno włączenie i wyłączenie promiennika zmniejsza jego trwałość o około 10 godzin. j) Urządzenia umożliwiają większe niż nominalne przepływy na godzinę, należy się jednak liczyć ze znacznym zmniejszeniem skuteczności bakteriobójczej przy większych przepływach. k) Gdy istnieje ryzyko zamarznięcia, należy z urządzenia spuścić wodę.. l) Próbki do badań mikrobiologicznych powinny być pobierane do ciemnych naczyń. Wystawienie cieczy na bezpośrednie działanie światła po działaniu promieni UV

12 12 może spowodować zjawisko fotoreaktywacji bakterii, inaczej mówiąc odżywania drobnoustrojów. 11. WYMIANA PROMIENNIKA UV (INSTRUKCJA GRAFICZNA NA KOŃCU INSTRUKCJI) 1) Odłączyć zasilanie elektryczne. 2) Poluzować nakrętkę dławika. 3) Ostrożnie wysunąć kapturek wraz z promiennikiem UV z rury osłonowej. NIE ODKRĘCAĆ MUFY! 4) Zdjąć oprawki (w modelu V12, V25 i V25LA jedną oprawkę) z zacisków starego promiennika UV. 5) Założyć oprawki (w modelu V12,V25 i V25LA jedną oprawkę) na nowy promiennik UV. 6) Wsunąć delikatnie nowy promiennik UV w obudowę sterylizatora i nałożyć kapturek na mufę. 7) Zakręcić nakrętkę dławika. 8) Podłączyć urządzenie do zasilania elektrycznego. 12. WYMIANA I CZYSZCZENIE KWARCOWEJ RURY OSŁONOWEJ ( UWAGA BARDZO KRUCHA) (INSTRUKCJA GRAFICZNA NA KOŃCU INSTRUKCJI) a) Odłączyć zasilanie elektryczne, b) Zakręcić zawory odcinające, c) Wyjąć promiennik UV patrz p.11 PIERŚCIEŃ USZCZELNIAJĄCY MUFA PIERŚCIEŃ USZCZELNIAJĄCY ZSUNĄĆ PIERŚCIEŃ USZCZELNIAJĄCY OSTROŻNIE WYSUNĄĆ RURĘ OSŁONOWĄ OBUDOWA PODKŁADKA RURA OSŁONOWA KRÓCIEC OBUDOWA RURA OSŁONOWA KRÓCIEC d) Odkręcić mufę, zsunąć podkładkę i pierścień uszczelniający i ostrożnie wysunąć rurę osłonową. UWAGA! BARDZO KRUCHA! Przy wymianie rury osłonowej należy koniecznie wymienić pierścień uszczelniający e) Ponownie zamontować rurę osłonową w obudowie sterylizatora. f) Uszczelnić układ dokręcając mufę specjalnym kluczem. g) Otworzyć powoli zawory odcinające i sprawdzić szczelność układu pod ciśnieniem. h) Zamontować promiennik /p. 11 /.

13 USUWANIE DROBNYCH USTEREK Problem Przyczyna Usunięcie problemu Przepalony promiennik UV. Zużycie eksploatacyjne spowodowane czasem pracy lub dużą ilością załączeń. Wyłączyć urządzenie z zasilania. Wymienić promiennik UV na nowy. Przepalony promiennik UV. Woda w rurze osłonowej. Elektroda promiennika UV żarzy się na żółto. Żółta obwódka na mufie. Elektrody w promienniku żarzą się na czerwono. Za słabo dokręcona mufa, lub powtórnie założony pierścień uszczelniający. Uszkodzony starter Prawdopodobnie uszkodzenie startera. Wyłączyć urządzenie z zasilania. Wyjąć rurę osłonową. Osuszyć, wymienić pierścień uszczelniający. Mocno dokręcić mufę. Założyć nowy promiennik UV. Wyłączyć urządzenie z zasilania. Wymienić starter na nowy tego samego typu. Wymienić starter na nowy. 14. OPIS SYGNALIZACJI NA SZAFKACH STEROWNICZYCH Podświetlone wskaźniki na szafce sterowniczej sygnalizują użytkownikowi o poprawnym działaniu urządzenia lub o problemach, które należy usunąć w następujący sposób: W MODELACH V10, V12, V25 Kontrola pracy promiennika UV Świecąca mufa pali się zgaszona zgaszona Zasilanie wskaźnik zielony pali się pali się zgaszony Problem poprawna praca urządzenia Przepalony lub uszkodzony promiennik UV Brak zasilania na wejściu szafki sterowniczej Usunięcie problemu Wyłączyć urządzenie z zasilania. Wymienić promiennik UV na nowy Sprawdzić zasilanie - zgaszona pali się Zwarcie na starterze Wyłączyć urządzenie z zasilania. Wymienić starter W MODELACH V25LA Podświetlone wskaźniki na szafce sterowniczej sygnalizują użytkownikowi o poprawnym działaniu urządzenia lub o problemach, które należy usunąć w następujący sposób:

14 14 Wskazania wyświetlacza Przyczyna Usunięcie problemu - Migająca cyfra 7 na wyświetlaczu. - Przerywany sygnał dźwiękowy - Migające cyfry 0 na wyświetlaczu. - Przerywany sygnał dźwiękowy - Zostało 7 dni do końca okresu trwałości promiennika. - Wymienić promiennik za 7 dni. - Okres trwałości promiennika dobiegł końca. HOLD 3 s. PRZYTRZYMAĆ 3 s. Przytrzymać lewy przycisk przez ponad 3 sekundy aby wyłączyć alarm dźwiękowy HOLD 3 s. PRZYTRZYMAĆ 3 s. Przytrzymać lewy przycisk przez ponad 3 sekundy aby wyłączyć alarm dźwiękowy (można powtórzyć 2 razy) - Migające cyfry 8 na wyświetlaczu. - Migające 3 diody nad wyświetlaczem - ciągły sygnał dźwiękowy - Zużyty lub uszkodzony promiennik UV. Należy wymienić promiennik UV - Brak wskazań na wyświetlaczu - Brak wskazań diod nad wyświetlaczem - Brak sygnału dźwiękowego - Brak zasilania na wejściu szafki sterowniczej. - Sprawdzić Zasilanie. - Sprawdzić bezpiecznik w systemie alarmowym 15. RESETOWANIE LICZNIKA SYSTEMU ALARMOWEGO /V25LA/ Licznik czasu pracy systemu alarmowego powinien być resetowany przy każdej wymianie promiennika UV. a) Odłączyć Zasilanie elektryczne. b) Wymienić promiennik UV patrz pkt. 11.WYMIANA PROMIENNIKA UV c) Podłączyć Zasilanie elektryczne (urządzenie musi być wyłączone przełącznikiem) d) Przytrzymać prawy przycisk przez ponad 10 sekund. PRZYTRZYMAĆ >10 s. 0 1 OK e) Uruchomić urządzenie przy wciśniętym przycisku. Krótki sygnał dźwiękowy potwierdzi zresetowanie licznika czasu pracy.

15 TMA DEKLARACJA ZGODNOŚCI

16 TMA ATEST PZH

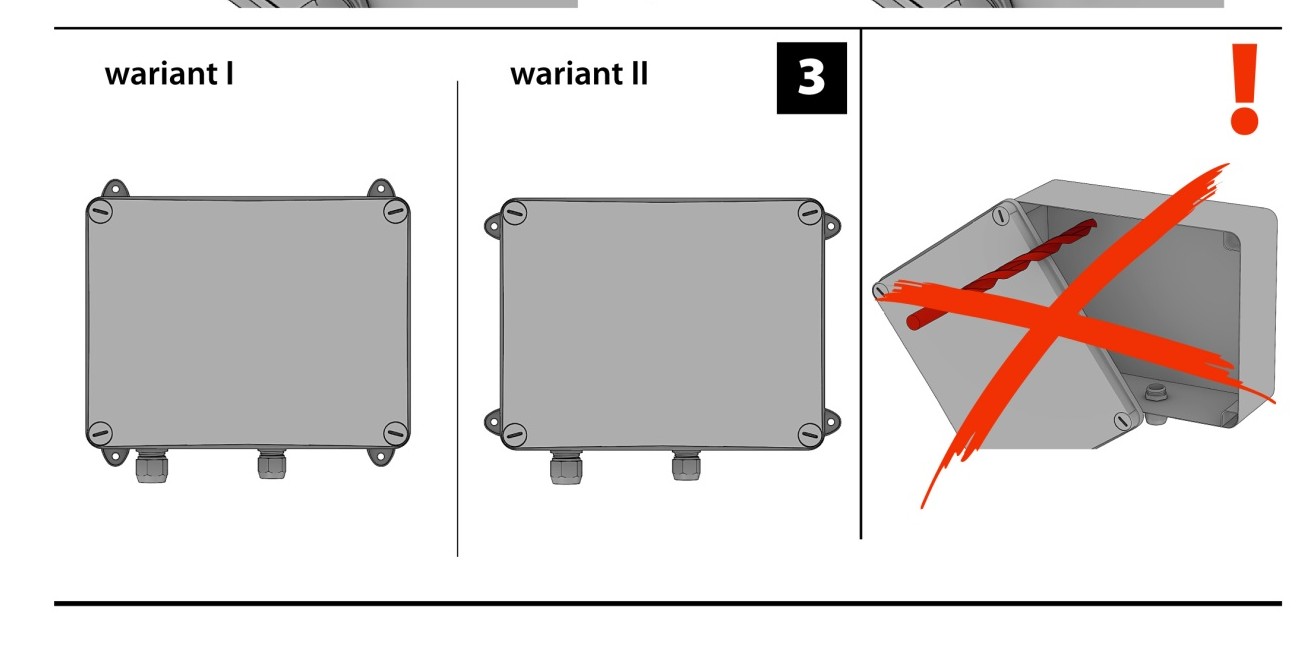

17 GRAFICZNA INSTRUKCJA MONTAŻU Montaż Szafy V10, V12, V25, V25LA

18 18 Montaż Sterylizatora V10, V12, V25, V25LA

19 TRANSPORT Transport urządzeń powinien odbywać się w opakowaniu z zabezpieczeniem przed wstrząsami. W modelach V25 i V25LA do wysyłki należy zdemontować rurę osłonową i promiennik UV, i zabezpieczyć je przed stłuczeniem. 20. GWARANCJA a) Producent udziela gwarancji prawidłowego działania wyrobu wg warunków określonych w Dokumentacji techniczno-ruchowej na okres: 60 miesięcy od daty sprzedaży w części dotyczącej korpusu wykonanego ze stali kwasoodpornej, 24 miesięcy od daty sprzedaży w części dotyczącej instalacji elektrycznej zespołu zapłonu i zasilania sterylizatora. b) Wady lub uszkodzenia sprzętu ujawnione w okresie gwarancji, będą usuwane bezpłatnie w terminie 14 dni od daty dostarczenia niesprawnego sprzętu do producenta na podstawie wypełnionej niniejszej karty gwarancyjnej. W wyjątkowych przypadkach termin ten może być wydłużony do 21 dni. c) Sprzęt musi być dostarczony do naprawy do siedziby producenta w oryginalnym opakowaniu. Za powstałe uszkodzenia w czasie transportu producent nie ponosi żadnej odpowiedzialności. d) Gwarancja na korpus wynosi 60 miesięcy pod warunkiem wykorzystywania urządzenia do dezynfekcji substancji zgodnie z listą odporności na korozje stali zgodnie z EN e) Zastosowanie urządzenia do dezynfekcji substancji niezgodnie z normą EN powoduje utratę gwarancji na korpus i nie może być przedmiotem roszczeń w przypadku uszkodzeń korpusu. f) Woda przepływająca przez urządzenie nie może zawierać siarki, substancji stałych możliwych do odfiltrowania oraz żelaza powyżej 0,3 mg/dm3. g) Nie udziela się gwarancji na korpusy wykonane ze stali ko AISI 304 w przypadku: Zastosowania do wody chlorowanej o zawartość chloru powyżej 0,3 mg/dm3, np. w basenach Zawartości chlorków powyżej 400 mg/dm3 Odczynu Ph poza przedziałem 6,5-9,5 Zastosowania do wody solankowej powyżej 0,3 mg NaCl h) Nabywcy przysługuje prawo wymiany sprzętu na nowy w przypadku gdy: Stwierdzono wadę fabryczną niemożliwą do usunięcia, W okresie gwarancji wystąpi konieczność dokonania 4 napraw, a sprzęt nadal wykazuje wady uniemożliwiające eksploatację zgodną z przeznaczeniem. i) Pojęcie naprawa nie obejmuje czynności przewidzianych w instrukcji obsługi (np. bieżąca konserwacja), do wykonania których zobowiązany jest Użytkownik we własnym zakresie. j) Gwarancja nie obejmuje: uszkodzeń powstałych w wyniku nieprawidłowego składowania u odbiorcy, uszkodzeń spowodowanych wadliwym montażem lub eksploatacją sterylizatora, promiennika UV, kwarcowej rury osłonowej. k) Odpowiedzialność za wadliwe działanie urządzenia jest limitowana powyższymi warunkami, gwarancją nie są objęte skutki następstw awarii sprzętu ani skuteczność dezynfekcyjna. l) Producent nie ponosi odpowiedzialności za straty finansowe lub inne następstwa cywilnoprawne spowodowane wystąpieniem wady w urządzeniu. W szczególności dotyczy to : utraty obrotu, zysku, możliwych korzyści, uszkodzeń produktów i mediów.

20 20 m) Gwarancją nie są objęte promienniki oraz rury osłonowe. n) Nie uznawane będą żadne roszczenia wynikające ze stosowania sterylizatorów UV lub powstałych wskutek awarii tych urządzeń. o) Roszczenia gwarancyjne mogą dotyczyć jedynie wymiany lub naprawy wadliwych elementów sterylizatorów UV. URZĄDZENIA BEZ OZNACZEŃ FIRMY TMA NIE PODLEGAJĄ GWARANCJI. Naprawy serwisowe gwarancyjne i pogwarancyjne Data przyjęcia do naprawy Rodzaj awarii i sposób naprawy Data zakończenia naprawy
