Płyty styropianowe STYROPOL Super EPS dach / podłoga / parking

Transkrypt

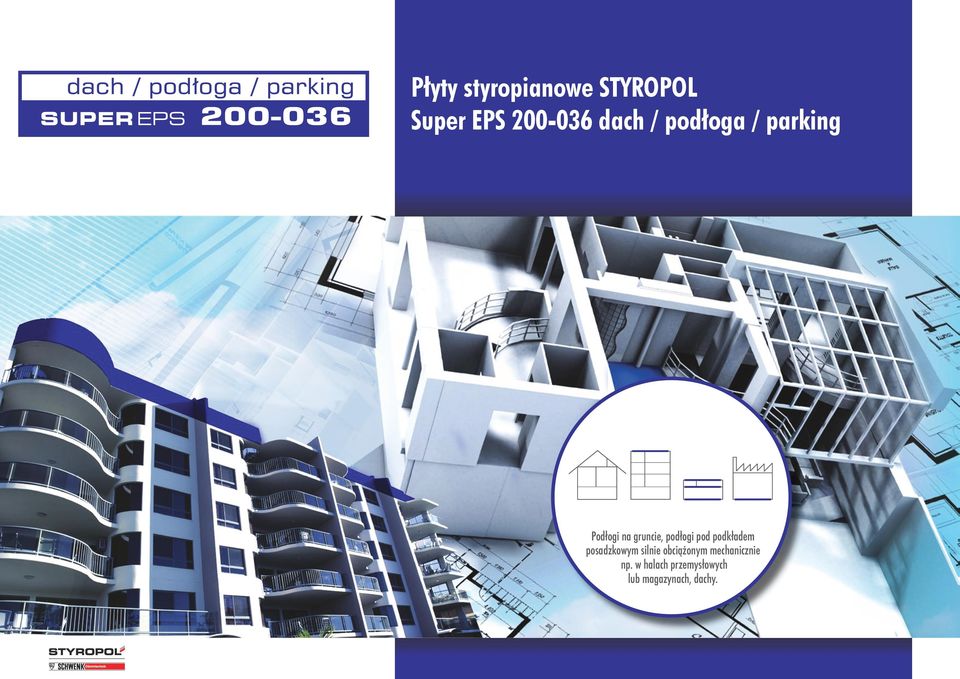

1 Płyty styropianowe STYROPOL Super EPS dach / podłoga / parking Podłogi na gruncie, podłogi pod podkładem posadzkowym silnie obciążonym mechanicznie np. w halach przemysłowych lub magazynach, dachy.

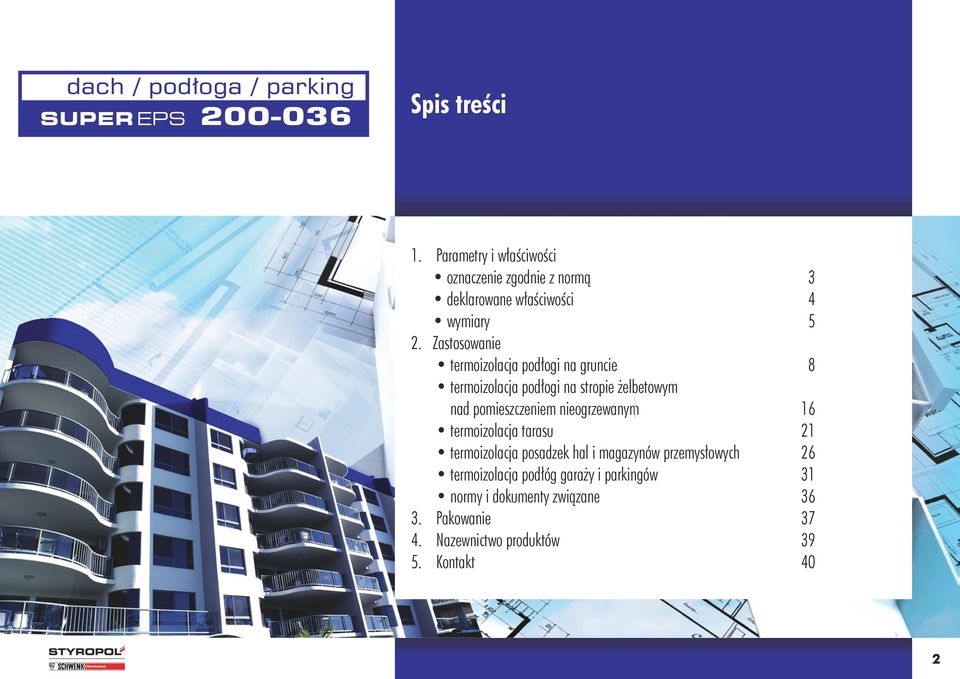

2 Spis treści 1. Parametry i właściwości oznaczenie zgodnie z normą 3 deklarowane właściwości 4 wymiary 5 2. Zastosowanie termoizolacja podłogi na gruncie 8 termoizolacja podłogi na stropie żelbetowym nad pomieszczeniem nieogrzewanym 16 termoizolacja tarasu 21 termoizolacja posadzek hal i magazynów przemysłowych 26 termoizolacja podłóg garaży i parkingów 31 normy i dokumenty związane Pakowanie Nazewnictwo produktów Kontakt 40

3 1. Parametry i właściwości Oznaczenie zgodnie z normą PN-EN EPS EN T1-L1-W1-S1-P3-BS250-CS(10)200-DS(N)5-DS(70,-)2-DLT(1)5

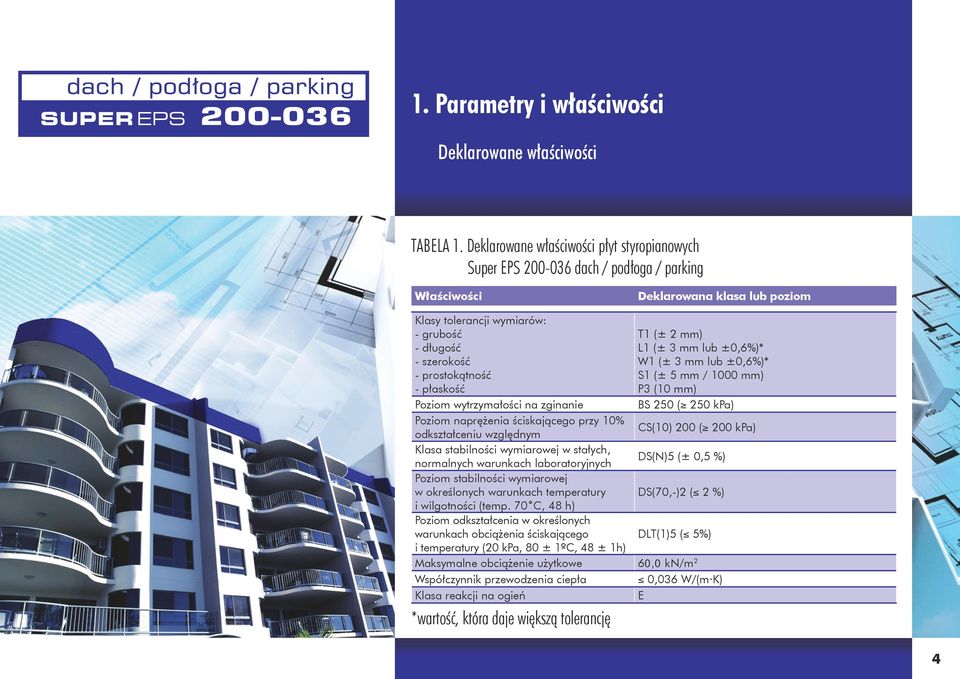

4 1. Parametry i właściwości Deklarowane właściwości TABELA 1. Deklarowane właściwości płyt styropianowych Super EPS dach / podłoga / parking Właściwości Deklarowana klasa lub poziom Klasy tolerancji wymiarów: - grubość - długość - szerokość - prostokątność - płaskość Poziom wytrzymałości na zginanie Poziom naprężenia ściskającego przy 10% odkształceniu względnym Klasa stabilności wymiarowej w stałych, normalnych warunkach laboratoryjnych Poziom stabilności wymiarowej w określonych warunkach temperatury i wilgotności (temp. 70 C, 48 h) Poziom odkształcenia w określonych warunkach obciążenia ściskającego i temperatury (20 kpa, 80 ± 1ºC, 48 ± 1h) *wartość, która daje większą tolerancję T1 (± 2 mm) L1 (± 3 mm lub ±0,6%)* W1 (± 3 mm lub ±0,6%)* S1 (± 5 mm / 1000 mm) P3 (10 mm) BS 250 ( 250 kpa) CS(10) 200 ( 200 kpa) DS(N)5 (± 0,5 %) DS(70,-)2 ( 2 %) DLT(1)5 ( 5%) Maksymalne obciążenie użytkowe 60,0 kn/m 2 Współczynnik przewodzenia ciepła 0,036 W/(m K) Klasa reakcji na ogień E

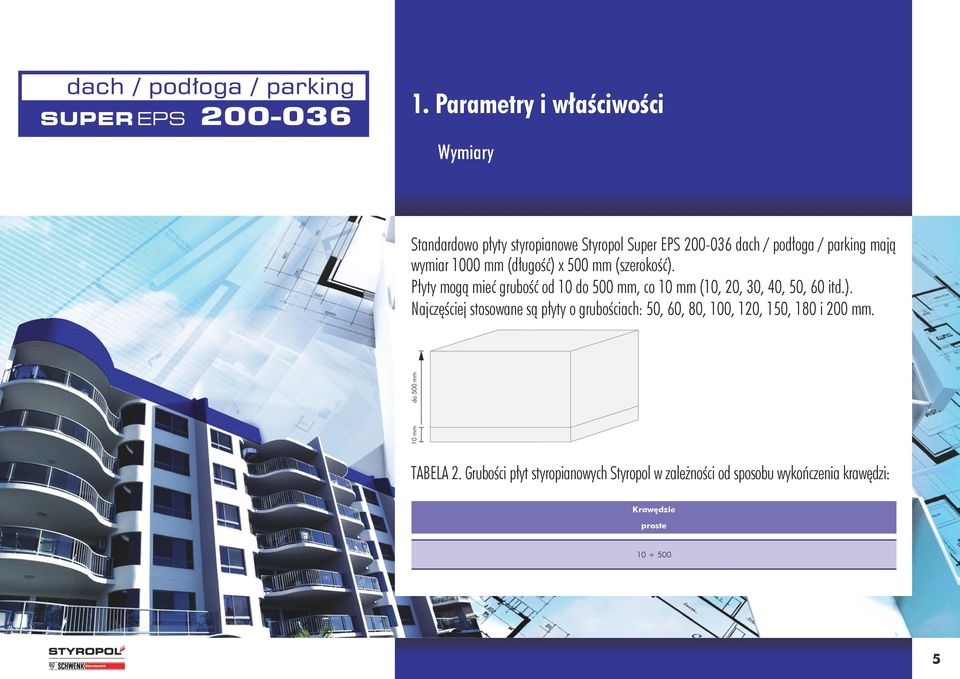

5 1. Parametry i właściwości Wymiary Standardowo płyty styropianowe Styropol Super EPS dach / podłoga / parking mają wymiar 1000 mm (długość) x 500 mm (szerokość). Płyty mogą mieć grubość od 10 do 500 mm, co 10 mm (10, 20, 30, 40, 50, 60 itd.). Najczęściej stosowane są płyty o grubościach: 50, 60, 80, 100, 120, 150, 180 i 200 mm. TABELA 2. Grubości płyt styropianowych Styropol w zależności od sposobu wykończenia krawędzi: Krawędzie proste

6 1. Parametry i właściwości Wymiary TABELA 3. Powierzchnia krycia płyty Krawędzie płyty Długość brutto/netto [mm] Szerokość brutto/netto [mm] Powierzchnia krycia 1 płyty [m 2 ] Proste 1000 / / 500 0,5

7

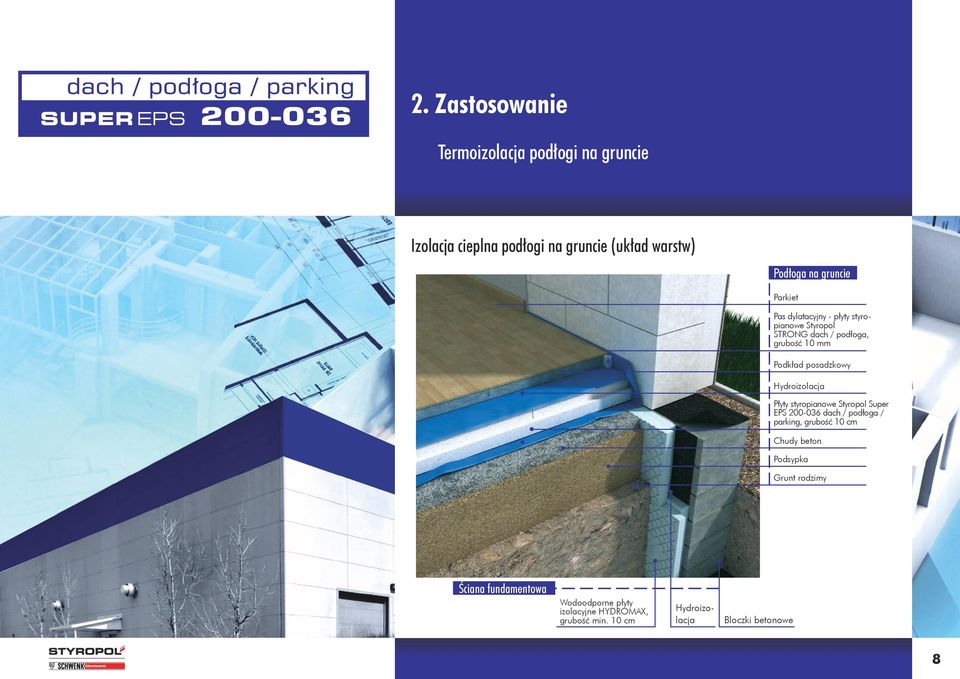

8 Termoizolacja podłogi na gruncie Izolacja cieplna podłogi na gruncie (układ warstw) Podłoga na gruncie Parkiet Pas dylatacyjny - płyty styropianowe Styropol STRONG dach / podłoga, grubość 10 mm Podkład posadzkowy Hydroizolacja Płyty styropianowe Styropol Super EPS dach / podłoga / parking, grubość 10 cm Chudy beton Podsypka Grunt rodzimy Ściana fundamentowa Wodoodporne płyty izolacyjne HYDROMAX, grubość min. 10 cm Hydroizolacja Bloczki betonowe

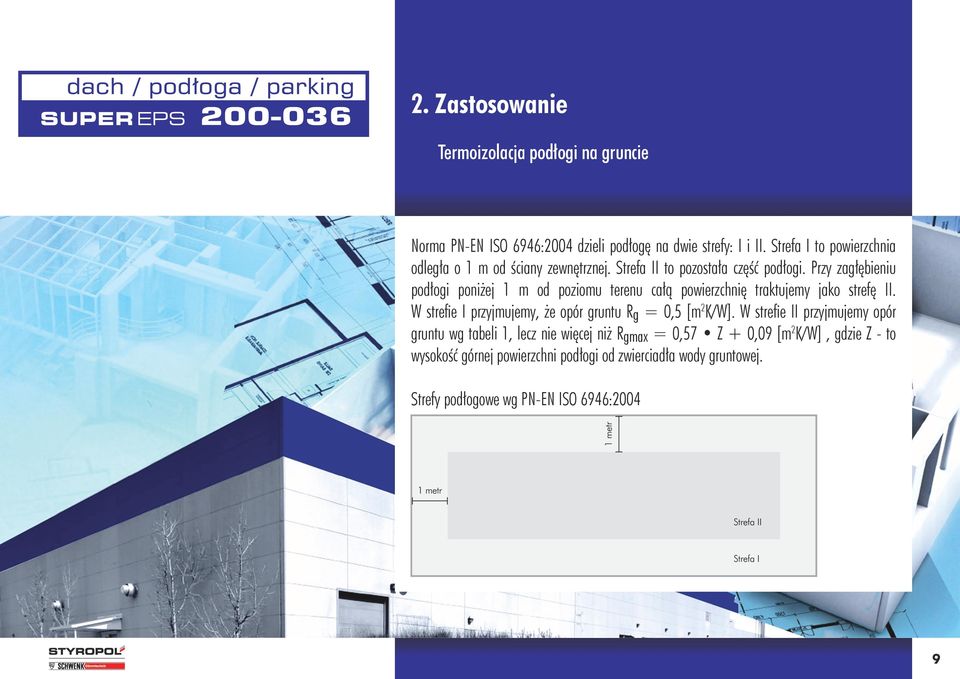

9 Termoizolacja podłogi na gruncie Norma PN-EN ISO 6946:2004 dzieli podłogę na dwie strefy: I i II. Strefa I to powierzchnia odległa o 1 m od ściany zewnętrznej. Strefa II to pozostała część podłogi. Przy zagłębieniu podłogi poniżej 1 m od poziomu terenu całą powierzchnię traktujemy jako strefę II. W strefie I przyjmujemy, że opór gruntu R g = 0,5 [m 2 K/W]. W strefie II przyjmujemy opór gruntu wg tabeli 1, lecz nie więcej niż R gmax = 0,57 Z + 0,09 [m 2 K/W], gdzie Z - to wysokość górnej powierzchni podłogi od zwierciadła wody gruntowej. Strefy podłogowe wg PN-EN ISO 6946:2004

10 Termoizolacja podłóg na gruncie W budynkach mieszkalnych w zabudowie jednorodzinnej, budynkach użyteczności publicznej, a także budynkach przemysłowych, podłoga powinna być ocieplona dodatkową izolacją. Izolacja powinna mieć postać pasów pionowych lub poziomych o szerokości co najmniej 1 metra. Pasy powinny być usytuowane wzdłuż linii styku podłogi ze ścianą wewnętrzną. Suma oporów cieplnych warstw podłogi oraz oporu cieplnego gruntu nie powinna być mniejsza od wartości podanych w Tabeli 4. TABELA 4. Opór gruntu Rg dla strefy II Szerokość strefy II [m] R 6 [m 2 K/W] < 4 0,6 6 0,9 8 1,0 10 1,1 15 1,5 20 1,7 25 2,0 55 3,6 75 5,2 > 100 5,7 10

11 Termoizolacja podłóg na gruncie TABELA 5. Minimalne wartości oporów cieplnych Składniki oporu ciepła Warstwy podłogowe, izolacja cieplna oraz ściana zewnętrzna lub fundamentowa (I strefa) Warstwy podłogowe i grunt przyległy do podłogi (II strefa). R min [m 2 K/W] 8 C < ti 16 C ti >16 C 1,0 1,5 bez wymagań 1,5 TABELA 6. Minimalne grubości izolacji termicznej podłóg na gruncie z płyt styropianowych Styropol Super EPS dach / podłoga / parking Strefa Temperatura w pomieszczeniu d min [cm] d zalecane [cm] I 8 C < ti < 16 C 1 5 I t > 16 C 2 5 II 8 C < t i < 16 C bez wymagań 5 II ti > 16 C 2 5 Norma PN-EN ISO 6946: 2004 nie uwzględnia optymalnej izolacji cieplnej, przy której koszty ogrzewania byłyby mniejsze. Zalecamy ocieplanie podłóg na gruncie płytami Styropol Super EPS dach / podłoga / parking o grubości minimum 5 cm. 11

12 Termoizolacja podłóg na gruncie Przygotowanie podłoża Przed montażem płyt Styropol Super EPS dach / podłoga / parking wyrównujemy podłoże, układając warstwę chudego betonu. Przy pomiarze 2-metrową łatą nierówności podłoża nie powinny przekraczać 9 mm. Pasy dylatacyjne Przy ścianach i innych elementach budowlanych, np. ościeżnicach, przewodach rurowych należy zastosować pionowe pasy dylatacyjne. Pasy dylatacyjne wykonujemy z materiału izolacyjnego, np. płyt styropianowych Styropol STRONG dach / podłoga. Pionowe pasy dylatacyjne powinny sięgać od podkładu wyrównawczego do górnej warstwy podłogi. Wystający ponad poziom podłogi nadmiar materiału izolacyjnego obcinamy dopiero po wykonaniu podłogi. Grubość pionowych pasów dylatacyjnych powinna wynosić min. 10 mm. 12

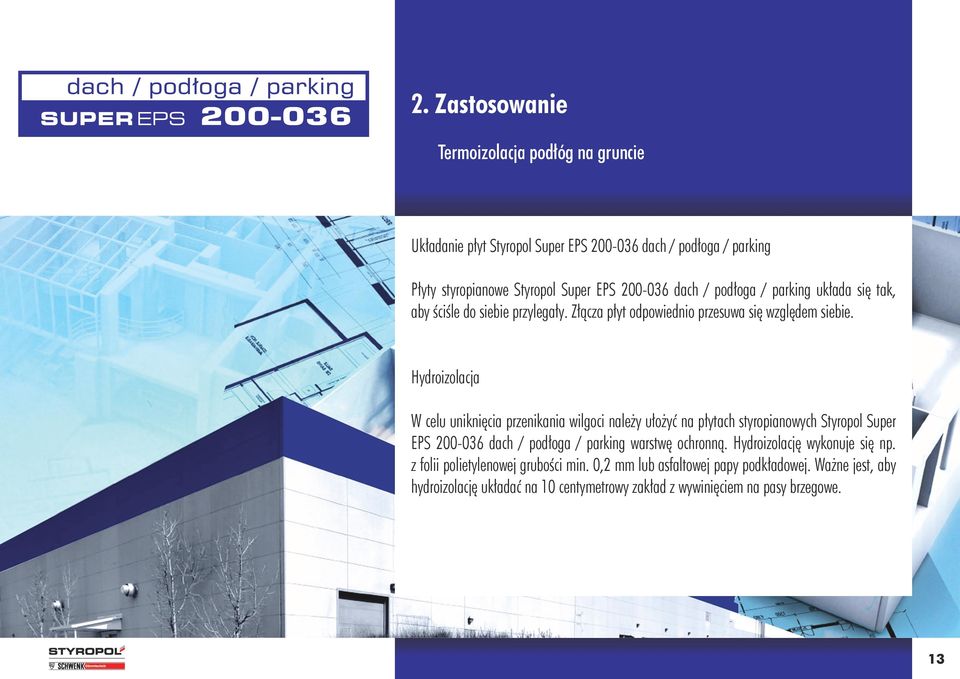

13 Termoizolacja podłóg na gruncie Układanie płyt Styropol Super EPS dach / podłoga / parking Płyty styropianowe Styropol Super EPS dach / podłoga / parking układa się tak, aby ściśle do siebie przylegały. Złącza płyt odpowiednio przesuwa się względem siebie. Hydroizolacja W celu uniknięcia przenikania wilgoci należy ułożyć na płytach styropianowych Styropol Super EPS dach / podłoga / parking warstwę ochronną. Hydroizolację wykonuje się np. z folii polietylenowej grubości min. 0,2 mm lub asfaltowej papy podkładowej. Ważne jest, aby hydroizolację układać na 10 centymetrowy zakład z wywinięciem na pasy brzegowe. 13

14 Termoizolacja podłóg na gruncie Podkład posadzkowy Na tak ułożone warstwy izolacyjne wylewa się podkład betonowy. Zalecane jest wykonanie podkładu podłogowego na spoiwie cementowym. Zaprawa powinna mieć gęstą konsystencję i zawierać kruszywo o średnicy do 8 mm. Podkłady wykonuje się z zaprawy klasy co najmniej 20. Grubość podkładu nie powinna być mniejsza niż 40 mm. Zaprawę cementową układa się między listwami kierunkowymi. Po jej wstępnym stwardnieniu podkład zaciera się drewnianą packą przy użyciu rzadkiej zaprawy cementowej. Powierzchnia podłogi powinna stanowić płaszczyznę poziomą. Odchylenie posadzki od poziomu nie może przekraczać 5 mm. Podkład należy odpowiednio pielęgnować zgodnie z zaleceniami jego producenta. Najczęściej przez pierwsze 3 dni twardnienia zaprawy należy zabezpieczyć podkład przed chodzeniem po nim. Podkład trzeba zwilżać lub pokryć mokrymi trocinami i chronić przed wysychaniem (10 dni). W pomieszczeniach o powierzchni przekraczającej 30 m 2 lub oznacznej długości podkład powinien być podzielony na mniejsze pola (o boku nie przekraczającym 6 m). Podział zabezpiecza podkład przed rysami skurczowymi. 14

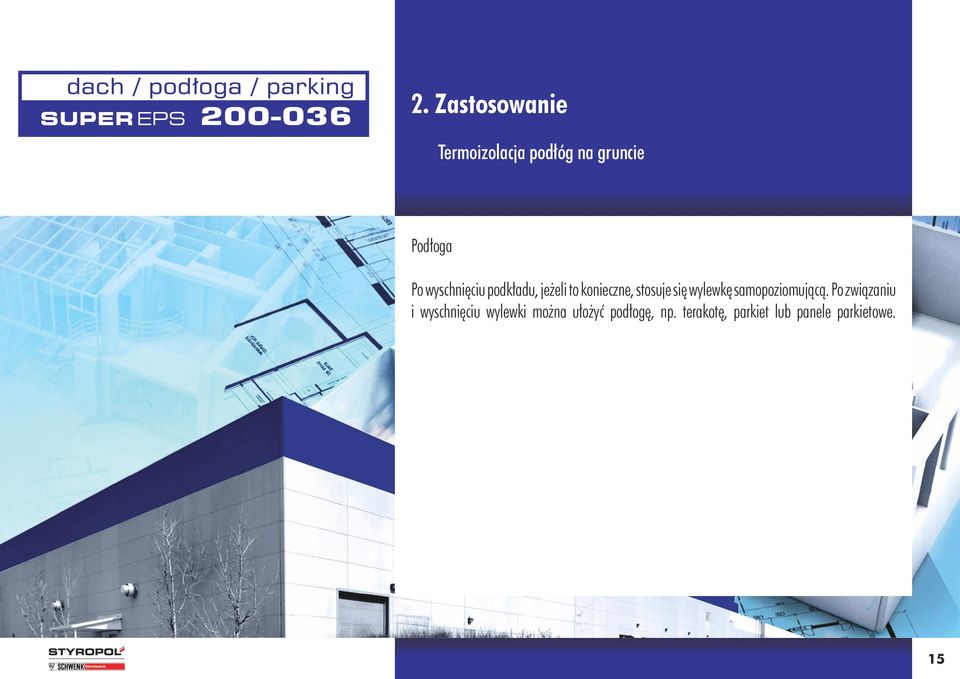

15 Termoizolacja podłóg na gruncie Podłoga Po wyschnięciu podkładu, jeżeli to konieczne, stosuje się wylewkę samopoziomującą. Po związaniu i wyschnięciu wylewki można ułożyć podłogę, np. terakotę, parkiet lub panele parkietowe. 15

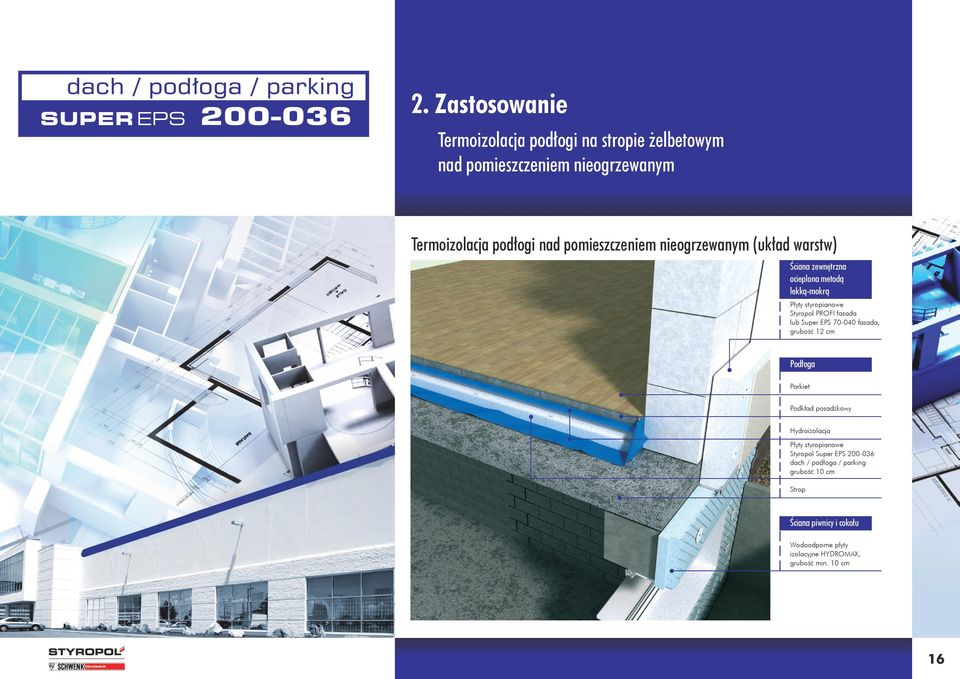

16 Termoizolacja podłogi na stropie żelbetowym nad pomieszczeniem nieogrzewanym Termoizolacja podłogi nad pomieszczeniem nieogrzewanym (układ warstw) Ściana zewnętrzna ocieplona metodą lekką-mokrą Płyty styropianowe Styropol PROFI fasada lub Super EPS fasada, grubość 12 cm Podłoga Parkiet Podkład posadzkowy Hydroizolacja Płyty styropianowe Styropol Super EPS dach / podłoga / parking grubość 10 cm Strop Ściana piwnicy i cokołu Wodoodporne płyty izolacyjne HYDROMAX, grubość min. 10 cm 16

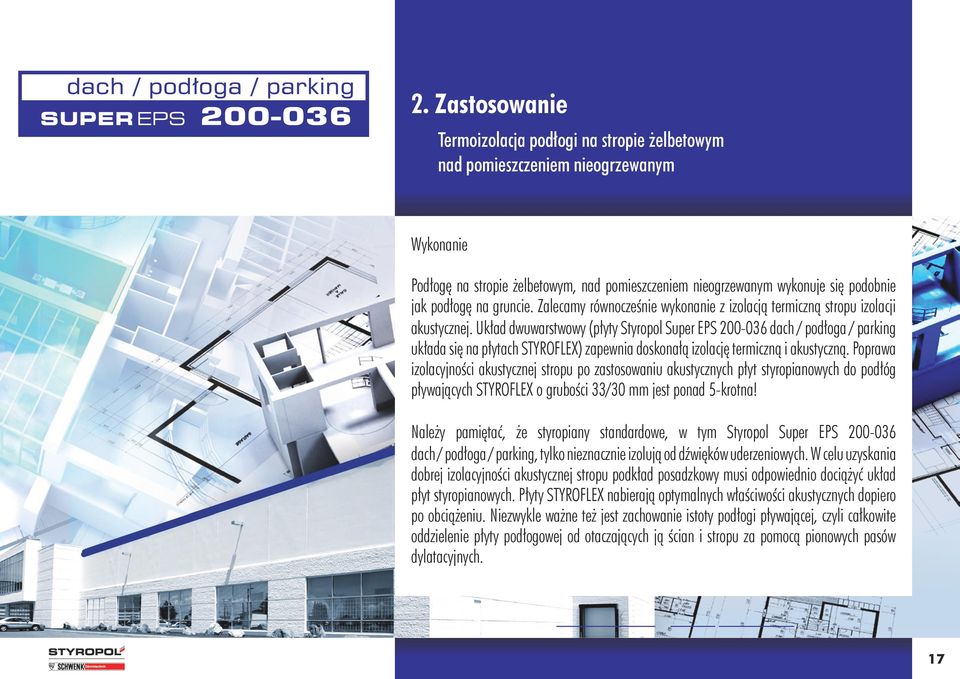

17 Termoizolacja podłogi na stropie żelbetowym nad pomieszczeniem nieogrzewanym Wykonanie Podłogę na stropie żelbetowym, nad pomieszczeniem nieogrzewanym wykonuje się podobnie jak podłogę na gruncie. Zalecamy równocześnie wykonanie z izolacją termiczną stropu izolacji akustycznej. Układ dwuwarstwowy (płyty Styropol Super EPS dach / podłoga / parking układa się na płytach STYROFLEX) zapewnia doskonałą izolację termiczną i akustyczną. Poprawa izolacyjności akustycznej stropu po zastosowaniu akustycznych płyt styropianowych do podłóg pływających STYROFLEX o grubości 33/30 mm jest ponad 5-krotna! Należy pamiętać, że styropiany standardowe, w tym Styropol Super EPS dach / podłoga / parking, tylko nieznacznie izolują od dźwięków uderzeniowych. W celu uzyskania dobrej izolacyjności akustycznej stropu podkład posadzkowy musi odpowiednio dociążyć układ płyt styropianowych. Płyty STYROFLEX nabierają optymalnych właściwości akustycznych dopiero po obciążeniu. Niezwykle ważne też jest zachowanie istoty podłogi pływającej, czyli całkowite oddzielenie płyty podłogowej od otaczających ją ścian i stropu za pomocą pionowych pasów dylatacyjnych. 17

18 Termoizolacja podłogi na stropie żelbetowym nad pomieszczeniem nieogrzewanym Grubość izolacji termicznej w podłodze na stropie żelbetowym Przy doborze grubości warstwy termoizolacyjnej stropu wykonanej z płyt styropianowych Styropol Super EPS dach / podłoga / parking należy uwzględnić pozostałe warstwy przegrody oraz wpływ ewentualnych mostków termicznych. Współczynnik przenikania ciepła U c dla podłóg wykonanych na stropach nad pomieszczeniami nieogrzewanymi powinien być mniejszy niż 0,60 [W/m 2 K]. TABELA 7. Przykładowe wartości współczynnika przenikania ciepła U [W/m 2 K] dla poszczególnych grubości płyt styropianowych Super EPS dach / podłoga / parking (λ = 0,036 [W/mK]). Strop żelbetowy: Współczynnik przenikania ciepła U dla płyt o grubości: Wysokość stropu 50 mm 60 mm 80 mm 10 cm 0,58 0,50 0,39 12 cm 0,58 0,50 0,39 14 cm 0,58 0,50 0,39 20 cm 0,56 0,49 0,38 18

19 Termoizolacja podłogi na stropie żelbetowym nad pomieszczeniem nieogrzewanym Grubość izolacji termicznej w podłodze na stropie żelbetowym Strop żelbetowy kanałowy: Współczynnik przenikania ciepła U dla płyt o grubości: Wysokość stropu 50 mm 60 mm 80 mm cm 0,55 0,47 0,38 Strop gęstożebrowy z wypełnieniem pustakami ceramicznymi z przeponą poziomą (np. FERT 45, FERT 40) z górną płytą betonową grubości 3 cm, przy wysokości pustaka: Współczynnik przenikania ciepła U dla płyt o grubości: Przy wysokości pustaka 50 mm 60 mm 80 mm 20 cm 0,54 0,47 0,37 19

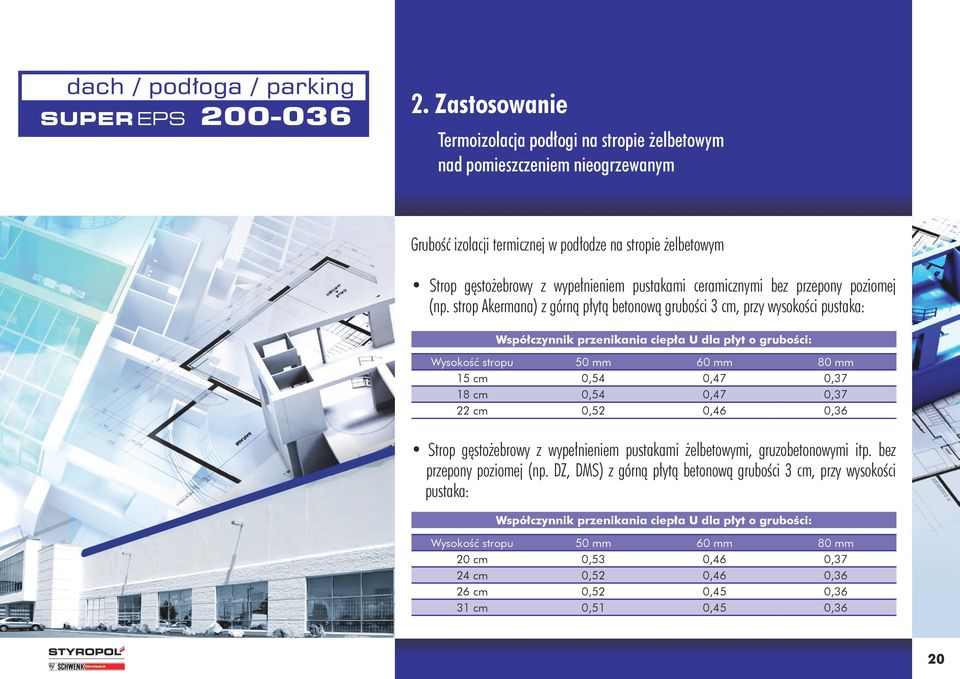

20 Termoizolacja podłogi na stropie żelbetowym nad pomieszczeniem nieogrzewanym Grubość izolacji termicznej w podłodze na stropie żelbetowym Strop gęstożebrowy z wypełnieniem pustakami ceramicznymi bez przepony poziomej (np. strop Akermana) z górną płytą betonową grubości 3 cm, przy wysokości pustaka: Współczynnik przenikania ciepła U dla płyt o grubości: Wysokość stropu 50 mm 60 mm 80 mm 15 cm 0,54 0,47 0,37 18 cm 0,54 0,47 0,37 22 cm 0,52 0,46 0,36 Strop gęstożebrowy z wypełnieniem pustakami żelbetowymi, gruzobetonowymi itp. bez przepony poziomej (np. DZ, DMS) z górną płytą betonową grubości 3 cm, przy wysokości pustaka: Współczynnik przenikania ciepła U dla płyt o grubości: Wysokość stropu 50 mm 60 mm 80 mm 20 cm 0,53 0,46 0,37 24 cm 0,52 0,46 0,36 26 cm 0,52 0,45 0,36 31 cm 0,51 0,45 0,36 20

21 Termoizolacja tarasu Termoizolacja tarasu nad pomieszczeniem mieszkalnym (układ warstw) Izolacja ścianki balustradowej - płyty styropianowe Styropol STRONG dach / pogłoga, grubość min. 5 cm Terakota ułożona na kleju elastycznym Warstwa dociskowa Folia zabezpieczająca Powłoka bezspoinowa z posypką z talku technicznego Membrana izolacyjna (trzy warstwy papy termozgrzewalnej) Warstwa podkładowa Hydroizolacja Płyty styropianowe Styropol Super EPS dach / podłoga / parking, grubość 10 cm Paroizolacja Warstwa spadkowa Strop 21

22 Termoizolacja tarasu Wykonanie Prawidłowo skonstruowany taras powinien zapewnić odprowadzenie wody technologicznej niezbędnej podczas realizacji i wody opadowej. W tym celu, bezpośrednio na stropie, kładziemy warstwę spadkową. Spadki pozostałych warstw podporządkowujemy spadkom tej warstwy. Na warstwie spadkowej kładziemy paraizolację. Następnie układamy (z zachowaniem zasad mijania się spoin) płyty styropianowe Styropol Super EPS dach / podłoga / parking. Na tak przygotowane podłoże rozkładamy warstwę hydroizolacyjną. Betonowa warstwa podkładowa powinna mieć grubość minimum 4 cm. Warstwa ta może być zbrojona. Warstwa podkładowa powinna być dylatowana na odcinki nieco większe niż warstwy nawierzchniowe. Warstwę podkładową gruntujemy przed przyklejeniem warstw membrany izolacyjnej. 22

23 Termoizolacja tarasu Wykonanie Po wykonaniu i wyschnięciu gruntowania przystępujemy do układania membrany izolacyjnej. Membrana izolacyjna jest zasadniczym elementem tarasu. Stanowi o szczelności i odporności tarasu na wody opadowe. Powinna być wykonana z materiałów niepodlegających korozji biologicznej, odpornych na przebicie oraz występowanie sił rozciągających. Wymagania te spełniają np. papy zgrzewalne na zdwojonej osnowie z tkaniny szklanej i welonu szklanego. W układach tarasowych stosujemy membrany trójwarstwowe. Po wykonaniu ostatniej warstwy membrany izolacyjnej należy wykonać powłokę bezspoinową. Powłokę może ewentualnie zastąpić co najmniej dwukrotne przesmarowanie lepikiem na gorąco. 23

24 Termoizolacja tarasu Wykonanie W celu zabezpieczenia przepony izolacyjnej przed odkształceniami od strony warstwy dociskowej, układamy na niej warstwę papy lub folii na przesypce z talku technicznego. Następnie przystępujemy do wykonania betonowej lub żelbetowej warstwy dociskowej. Warstwy nawierzchniowe wraz z płytą dociskową podlegają poważnym odkształceniom termicznym spowodowanym różnicą temperatur zarówno dobowych, jak i rocznych. W przypadku braku odpowiednich dylatacji termicznych mogą wystąpić pęknięcia warstw nawierzchniowych. Pęknięcia mogą sięgnąć przepony izolacyjnej, co w konsekwencji doprowadza do destrukcji warstw nawierzchniowych. Aby temu zapobiec, materiały przeznaczone do wykonania ostatecznej nawierzchni powinny charakteryzować się zbliżoną do podłoża odkształcalnością termiczną i wilgotnościową. Materiały wierzchnie powinny też być odporne na czynniki atmosferyczne, mieć małą nasiąkliwość i ścieralność. Płytki z terakoty muszą być mocowane za pomocą klejów elastycznych. 24

25 Termoizolacja tarasu Grubość izolacji termicznej W przypadku tarasów nad pomieszczeniami ogrzewanymi przegrodę pod względem współczynnika przenikania ciepła U c należy traktować jak dach (U c < 0,3 [W/m 2 K]). Dla przykładu rozpatrzmy podłogę o układzie warstw: strop żelbetowy o grubości 12 cm, warstwa spadkowa betonowa o grubości 5 cm, paroizolacja, płyty styropianowe Styropol Super EPS dach / podłoga / parking, paroizolacja, warstwa podkładowa: beton o grubości 4 cm, przepona izolacyjna, przesypka z talku technicznego, przekładka dylatacyjna z papy, warstwa dociskowa żelbetowa o grubości 4 cm, terakota. Przy zastosowaniu płyt Styropol Super EPS dach / podłoga / parking o grubości 12 cm współczynnik przenikania ciepła U c wyniesie 0,27 [W/m 2 K], a dla grubości 15 cm wyniesie 0,22 [W/m 2 K]. 25

26 Termoizolacja posadzek hal i magazynów przemysłowych Termoizolacja posadzki przemysłowej o obciążeniu użytkowym do 60 kn/m 2 Warstwa wierzchnia Zbrojony podkład posadzkowy Płyty styropianowe Styropol Super EPS dach / podłoga / parking, grubość 10 cm Izolacja przeciwwilgociowa Podsypka piaskowa (warstwa stabilizująca) Grunt rodzimy 26

27 Termoizolacja posadzek hal i magazynów przemysłowych Płyty Styropol Super EPS dach / podłoga / parking charakteryzują się bardzo dobrymi parametrami w zakresie wytrzymałości mechanicznej i stabilnością wymiarów. Maks. obciążenie użytkowe 60,0 [kn/m 2 ]. Naprężenia ściskające przy 10 % odkształceniu względnym > 200 [kpa] (klasa: CS (10) 200). Wytrzymałość na zginanie > 250 [kpa] (klasa: BS 250). Jeśli mamy do czynienia z garażem, magazynem wysokiego składowania lub halą produkcyjną, wykonanie termoizolacji z płyt Styropol Super EPS dach / podłoga / parking skutecznie zabezpiecza nas przed ewentualnym ugięciem się warstwy termoizolacji. Zwiększenie grubości podkładu posadzkowego oraz jego uzbrojenie wpływa pozytywnie na podniesienie wartości obciążeń jakie przenosić może dana podłoga. Bardzo korzystny deklarowany współczynnik przewodzenia ciepła (λ=0,036 [W/mK]) jakim charakteryzują się płyty Styropol Super EPS dach / podłoga / parking, daje nam możliwości racjonalnego oszczędzania energii w trakcie eksploatacji pomieszczeń. Jest to szczególnie ważne np. w przypadku podłóg w chłodni. Wysokie parametry izolacyjności termicznej podłogi są ważne nie tylko pod względem oszczędności energii, ale także dla utrzymania odpowiedniej temperatury roboczej. 27

28 Termoizolacja posadzek hal i magazynów przemysłowych Termoizolacja posadzki przemysłowej (układ warstw) Warstwa wierzchnia Podkład posadzkowy Płyty styropianowe Styropol Super EPS dach / podłoga / parking, grubość 10 cm Izolacja przeciwwilgociowa Podsypka piaskowa (warstwa stabilizująca) Grunt rodzimy 28

29 Termoizolacja posadzek hal i magazynów przemysłowych TABELA 8. Wartości oporów cieplnych oraz współczynników przenikania ciepła dla wybranych rozwiązań termoizolacji posadzek hal przemysłowych i magazynów Układ warstw Opór cieplny R [m 2 K/W] Współczynnik przenikania ciepła U [W/m 2 K] Płytki ceramiczne Warstwa samopoziomująca Zbrojony podkład posadzkowy o grubości 4 cm Izolacja przeciwwilgociowa Płyty Styropol Super EPS dach/ podłoga/ parking o gr. 10 cm Izolacja przeciwwilgociowa Podsypka piaskowa Grunt rodzimy Kostka brukowa o grubości 8 cm Podłoże piaskowo-grysowe Izolacja przeciwwilgociowa Płyty Styropol Super EPS dach/ podłoga/ parking o gr. 10 cm Izolacja przeciwwilgociowa Podsypka piaskowa Grunt rodzimy 3,31 0,30 3,43 0,29 29

30 Termoizolacja posadzek hal i magazynów przemysłowych Układ warstw Opór cieplny R [m 2 K/W] Współczynnik przenikania ciepła U [W/m 2 K] Warstwa wierzchnia Wylewka betonowa o grubości 4 cm Izolacja przeciwwilgociowa Płyty Styropol Super EPS dach/ podłoga/ parking o gr. 10 cm Izolacja przeciwwilgociowa Podsypka piaskowa Grunt rodzimy Warstwa wierzchnia Zbrojony podkład posadzkowy o grubości 8 cm Izolacja przeciwwilgociowa Płyty Styropol Super EPS dach/ podłoga/ parking o gr. 10 cm Izolacja przeciwwilgociowa Podsypka piaskowa Grunt rodzimy 3,30 0,30 3,32 0,30 30

31 Termoizolacja podłóg garaży i parkingów Termoizolacja podłóg garaży (układ warstw) Płytki ceramiczne (pomieszczenie wilgotne) Warstwa samopoziomująca Zbrojony podkład posadzkowy Płyty styropianowe Styropol Super EPS dach / podłoga / parking, grubość 10 cm Izolacja przeciwwilgociowa Podsypka piaskowa (warstwa stabilizująca) Grunt rodzimy 31

32 Termoizolacja podłóg garaży i parkingów Termoizolacja podłóg garaży Termoizolacja z płyt Styropol Super EPS dach / podłoga / parking skutecznie zabezpiecza nas przed ewentualnym ugięciem się warstwy termoizolacji. W przypadku posadzek silnie obciążonych zwiększenie grubości posadzki (wylewki betonowej) zwiększa wytrzymałość podłogi na obciążenia użytkowe. Widać to na rysunkach (następna strona). 32

33 Termoizolacja podłóg garaży i parkingów W przypadku A (grubość wylewki betonowej 10 cm) nacisk rozkłada się na mniejszą powierzchnię niż w przypadku B (grubość wylewki betonowej 15 cm). Oczywiście im większa powierzchnia na którą rozkłada się nacisk, tym większa wytrzymałość podłogi na obciążenia użytkowe. Podłoga Wylewka betonowa, grubość 10 cm Płyty Styropol Super EPS dach / podłoga / parking, gr. 10 cm Podkład betonowy Zagęszczony piasek Grunt rodzimy Podłoga Wylewka betonowa, grubość 15 cm Płyty Styropol Super EPS dach / podłoga / parking, gr. 10 cm Podkład betonowy Zagęszczony piasek Grunt rodzimy 33

34 Termoizolacja podłóg garaży i parkingów Termoizolacja parkingu (zabezpieczenie przed przemarzaniem) Kostka brukowa Podłoże piaskowo-grysowe Płyty styropianowe Styropol Super EPS dach / podłoga / parking, grubość 10 cm Izolacja przeciwwilgociowa Podsypka piaskowa (warstwa stabilizująca) Grunt rodzimy 34

35 Termoizolacja podłóg garaży i parkingów Termoizolacja parkingu (zabezpieczenie przed przemarzaniem) Użycie na parkingu płyt Styropol Super EPS dach / podłoga / parking w układzie z kostką brukową skutecznie zabezpiecza strefę gruntu przed przemarzaniem. Główną korzyścią jest trwałość warstwy wierzchniej parkingu. Nie zabezpieczony przed przemarzaniem grunt pod kostką może w niskich temperaturach zamarznąć (zwiększyć swoją objętość). Zamarznięcie gruntu może doprowadzić do wysadzenia (wystroszenia się) kostki brukowej i trwałego zniszczenia mechanicznego warstwy wierzchniej parkingu. Aby uniknąć tych niepożądanych zjawisk, należy zabezpieczyć grunt rodzimy przed przemarzaniem. Termoizolacja z płyt Styropol Super EPS dach / podłoga / parking skutecznie zabezpiecza przed przemarzaniem gruntu oraz daje pewność, że konstrukcja przeniesie wymagane obciążenia. 35

36 Normy i dokumenty związane Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie - tekst jednolity Dz. U. Nr 75/2002, poz PN-EN 13163:2004 Wyroby do izolacji cieplnej w budownictwie. Wyroby ze styropianu (EPS) produkowane fabrycznie. Specyfikacja. PN-B-20132:2005 Wyroby do izolacji cieplnej w budownictwie. Wyroby ze styropianu (EPS) produkowane fabrycznie. Zastosowania. PN-EN ISO 6946:2004 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. PN-B-02025:2001 Obliczanie sezonowego zapotrzebowania na ciepło do ogrzewania budynków mieszkalnych i zamieszkania zbiorowego. PN-EN ISO 10456:2002(U) Izolacja cieplna. Materiały i wyroby budowlane. Określanie deklarowanych i obliczeniowych wartości cieplnych. PN-B-03002:2007 Konstrukcje murowe. Projektowanie i obliczanie. Katalog Rozwiązań Podłóg dla Budownictwa Mieszkaniowego i Ogólnego - COBP Budownictwa Ogólnego, Warszawa

37 3. Pakowanie Płyty pakowane są w paczki. Krawędzie wszystkich płyt są proste. 37

38 3. Pakowanie TABELA 9. Ilości płyt, powierzchnia krycia i objętości paczek z płytami o popularnych grubościach GRUBOŚĆ PŁYT ILOŚĆ PŁYT W PACZCE POWIERZCHNIA KRYCIA PACZKI OBJĘTOŚĆ PACZKI [cm] [szt.] [m 2 ] [m 3 ] ,00 0, ,00 0, ,00 0, ,50 0, ,00 0, ,00 0, ,50 0, ,50 0, ,00 0, ,00 0, ,00 0, ,50 0, ,50 0, ,50 0, ,50 0, ,50 0,300 38

39 4. Nazewnictwo produktów Aby precyzyjnie określić produkt na zamówieniu lub w projekcie, prosimy o zachowywanie kolejności elementów składowych: - nazwy produktu, wymiarów, rodzaju krawędzi. TABELA 10. Przykładowe nazwy produktów: Nazwa produktu Wymiary Rodzaj krawędzi Pełna nazwa Płyty styropianowe Styropol PROFI fasada Płyty styropianowe Styropol Super EPS fasada Płyty styropianowe Styropol STRONG dach / podłoga Płyty styropianowe Styropol Super EPS dach / podłoga / parking 1000 x 500 x 150 mm zakład 1000 x 500 x 180 mm pióro i wpust 1000 x 500 x 100 mm proste 1000 x 500 x 100 mm proste Płyty styropianowe Styropol PROFI fasada 1000 x 500 x 150 mm zakład Płyty styropianowe Styropol Super EPS fasada 1000 x 500 x 180 mm pióro i wpust Płyty styropianowe Styropol STRONG dach / podłoga 1000 x 500 x 100 mm proste Płyty styropianowe Styropol Super EPS dach / podłoga / parking 1000 x 500 x 100 mm proste 39

40 5. Kontakt Styropol Sp. z o.o. ul. Cybernetyki 7B Warszawa tel fax styropol@styropol.pl
