1 Strona 1 z 11 Karta produktu Calor Aero Calor Aero Pompa ciepła wykorzystująca naturalne ciepło pobierane z powietrza do produkcji ciepłej wody użytkowej oraz ogrzania lub wychładzania budynku. Może być stosowana w nowych oraz modernizowanych budynkach. Montaż pompy jest łatwy i szybki dzięki opracowaniu autorskiego układu przyłączy i otworów do przenoszenia. Pompa ciepła Aero jest doposażona w pompy CO oraz CWU oraz obsługuje system aktywngo chłodzenia. Pompa powietrzna Aero ma budowę typu split, składa się z z dwóch jednostek: zewnętrznej oraz wewnętrznej. Urządzenie zbudowane jest w technologii inwerterowej (płynna regulacja mocy) i dobiera moc do zapotrzebowania. Aby zapewnić najlepsze parametry i efektywność zastosowano technologię wtrysku pary EVI, która pozwala na efektywne grzanie do 65'C. Istnieje możliwość doboru koloru obudowy. Spis treści Calor Aero... 1 Funkcje produktu... 2 Cechy produktu... 2 Jednostka wewnętrzna... 3 Moce i parametry... 4 Aero COP Aero Moc grzewcza Aero Aero 11, COP Aero 11, Moc grzewcza Aero Jednostka zewnętrzna... 8 Opis produktu... 10

2 Strona 2 z 11 Karta produktu Calor Aero Funkcje produktu Ogrzewanie CO i CWU, współpraca z zasobnikami wody i buforem ciepła Obsługa biwalentnego źródła ciepła (np. grzałka CWU, CO, kocioł gazowy) Obsługa pompy cyrkulacji CWU wraz z programowalnym czasem działania Ustawianie temperatury wg. wybranej krzywej grzewczej lub nastawy manualne Program dezynfekcji bakterii legionelli Automatyczny program odmrażania zewnętrznego modułu Program aktywnego chłodzenia w lecie, Programy pracy tygodniowej i 2 programy pracy tymczasowej, współpraca z tańszą taryfą prądową Sygnalizacja obecności dymu w obudowie System tłumienia drgań i wyciszenie akustyczne Budowa ułatwiająca szybką i łatwą instalację Zintegrowane elementy zabezpieczenia hydraulicznego Cechy produktu Budowa typu split, Przejrzysty, kolorowy, dotykowy wyświetlacz z rozbudowanym programatorem Sterowanie przez Internet Inwerterowy wentylator i sprężarka Lepsze parametry dzięki EVI Współpraca ze zbiornikami wody i buforem ciepła Współpraca z innymi urządzeniami grzewczymi Obudowa wykonana z włókna szklanego Antykorozyjne elementy pompy Cicha praca (systemy tłumienia drgań i hałasu) Zasilanie jednofazowe Gwarancja 6 lat

3 Strona 3 z 11 Karta produktu Calor Aero Jednostka wewnętrzne Wymiary obudowy: WxSxG 935x689x600[mm] W skład jednostki wewnętrznej wchodzą Moduł Copeland Sterownik zarządzania sprężarką Emerson Sterownik zarządzania funkcjami i obsługi peryferii pompy ciepła inwerterowe pompy obiegu CWU i CO, kolorowy dotykowy wyświetlacz z rozbudowanym programatorem wszystkie czujniki temperatury obudowa z kompozytu szklanego Sprężarki pracują na czynniku R410A.

4 Strona 4 z 11 Karta produktu Calor Aero Moce i parametry Aero 22 Aero 22, moduł Copeland o zmiennej mocy 5,8kW - 21,9kW, sprężarka Copeland ZHW z funkcją EVI moc grzewcza [kw] COP (A2/W35) max 107 Hz 21,9 5,22 min 30 Hz 5,83 4,85 max COP 65 Hz 13,35 5,43 COP Aero 22 Temperatura skraplania +30 oc 3,30 3,73 4,19 4,71 5,38 6,15 7,26 3,17 3,61 4,06 4,51 5,19 6,03 7,42 Temperatura skraplania +45 oc 2,59 2,88 3,20 3,58 4,02 4,52 5,10 2,45 2,72 2,98 3,26 3,63 4,09 4,64 Temperatura skraplania +35 oc 3,05 3,42 3,83 4,31 4,87 5,54 6,39 2,89 3,25 3,65 4,03 4,57 5,27 6,13 Temperatura skraplania +50 oc 2,39 2,65 2,93 3,25 3,65 4,07 4,57 2,25 2,49 2,72 2,99 3,32 3,63 4,08 Temperatura skraplania +40 oc 2,81 3,14 3,51 3,92 4,27 5,00 5,70 2,65 2,96 3,29 3,61 4,07 4,62 5,29 Temperatura skraplania +65 oc - 2,17 2,25 2,47 2,71 2,99 3,30-2,10 2,17 2,37 2,58 2,83 3,10 Uwaga! Parametr COP określony jest dla sprężarki w warunkach laboratoryjnych. W zależności od indywidualnych parametrów dolnego źródła, wykonania budynku oraz eksploatacji i wykonania instalacji grzewczej parametr COP może ulec zmianie.

5 Strona 5 z 11 Karta produktu Calor Aero Moc grzewcza Aero 22 temperatura zewnętrzna moc grzewcza Max dla 30 13,25 15,2 17,35 19,75 20,7 21,6 22,5 moc grzewcza Min dla 30 4,4 4,51 4,67 4,78 5,4 6,09 7,12 moc grzewcza Max dla 35 13,45 15,35 17,45 19,85 20,7 21,6 22,1 moc grzewcza Min dla 35 4,48 4,58 4,74 4,83 5,44 6,11 6,87 moc grzewcza Max dla 40 13,65 15,5 17,6 19,95 20,08 21,6 22 moc grzewcza Min dla 40 4,59 4,68 4,83 4,91 5,5 6,15 6,88 moc grzewcza Max dla 45 13,9 15,7 17,75 20,1 20,9 21,7 22 moc grzewcza Min dla 45 4,72 4,81 4,95 5,02 5,59 6,22 6,92 moc grzewcza Max dla 50 14,15 15,95 17,95 20, ,7 22 moc grzewcza Min dla 50 4,88 4,96 5,09 5,5 6,1 6,31 6,98 moc grzewcza Max dla 60 16,2 16,9 18,8 20, ,2 moc grzewcza Min dla 60 7,19 7,48 8,23 9,02 9,87 10, moc grzewcza Max dla 30 moc grzewcza Min dla 30 moc grzewcza Max dla 35 moc grzewcza Min dla 35 moc grzewcza Max dla 40 moc grzewcza Min dla 40 moc grzewcza Max dla 45 moc grzewcza Min dla 45 moc grzewcza Max dla 50 moc grzewcza Min dla 50

6 Strona 6 z 11 Karta produktu Calor Aero Aero 11,8 Aero 11,8 Moduł Copeland o zmiennej mocy 4,7-11,8kW, sprężarka Copeland ZHW z funkcją EVI moc grzewcza [kw] COP (A2/W35) max 107 Hz 11,85 5,01 min 30 Hz 2,77 4,25 max COP 80 Hz 8,63 5,11 COP Aero 11,8 Temperatura skraplania +30 oc 3,17 3,58 4,01 4,54 5,19 5,96 6,88 2,87 3,24 3,59 4,21 4,42 5,20 6,26 Temperatura skraplania +45 oc 2,49 2,77 3,08 3,43 3,88 4,38 4,92 2,23 2,48 2,72 3,11 3,19 3,54 3,93 Temperatura skraplania +35 oc 2,93 3,28 3,69 4,11 4,72 5,37 6,16 2,62 2,96 3,25 3,82 3,94 4,54 5,44 Temperatura skraplania +50 oc 2,30 2,55 2,82 3,12 3,52 3,93 4,43 2,20 2,27 2,48 2,67 2,92 3,13 3,49 Temperatura skraplania +40 oc 2,71 3,01 3,37 3,77 4,27 4,83 5,50 2,43 2,71 2,99 3,42 3,56 3,97 4,50 Temperatura skraplania +60 oc x 2,15 2,36 2,60 2,89 3,21 3,56 x 2,15 2,25 2,45 2,66 2,90 2,97 Uwaga! Parametr COP określony jest dla sprężarki w warunkach laboratoryjnych. W zależności od indywidualnych parametrów dolnego źródła, wykonania budynku oraz eksploatacji i wykonania instalacji grzewczej parametr COP może ulec zmianie.

7 Strona 7 z 11 Karta produktu Calor Aero Moc grzewcza Aero 11.8 temperatura zewnętrzna moc grzewcza Max dla ,01 9,15 10, ,5 11,7 moc grzewcza Min dla 30 2,15 2,2 2,26 2,44 2,52 2,86 3,32 moc grzewcza Max dla 35 7,11 8,1 9,22 10,45 11,05 11,5 11,7 moc grzewcza Min dla 35 2,2 2,25 2,31 2,48 2,56 2,86 3,32 moc grzewcza Max dla 40 7,23 8,2 9,3 10,55 11,05 11,5 11,65 moc grzewcza Min dla 40 2,26 2,3 2,36 2,53 2,6 2,86 3,15 moc grzewcza Max dla 45 7,36 8,31 9,39 10,6 11,1 11,55 11,65 moc grzewcza Min dla 45 2,32 2,36 2,42 2,58 2,65 2,9 3,18 moc grzewcza Max dla 50 7,51 8,44 9,49 10,65 11,15 11,55 11,7 moc grzewcza Min dla 50 2,39 2,43 2,48 2,64 2,89 2,94 3,21 moc grzewcza Max dla 60 8,76 9,76 10,9 11,3 11,7 11,75 moc grzewcza Min dla 60 3,29 4,29 4,63 4,87 5,11 4, moc grzewcza Max dla 30 moc grzewcza Min dla 30 moc grzewcza Max dla 35 moc grzewcza Min dla 35 moc grzewcza Max dla 40 moc grzewcza Min dla 40 moc grzewcza Max dla 45 moc grzewcza Min dla 45 moc grzewcza Max dla 50 moc grzewcza Min dla 50 moc grzewcza Max dla 60 moc grzewcza Min dla 60

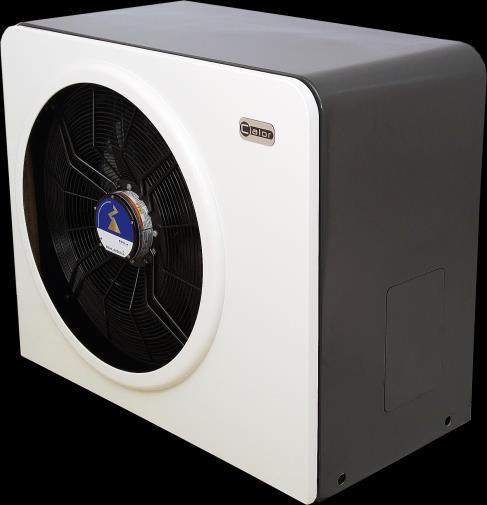

8 Strona 8 z 11 Karta produktu Calor Aero Jednostka zewnętrzna Wymiary obudowy: WxSxG 917x1110x592 [mm] Wentylator inwerterowy produkcji Ziehl-Abegg o następujących parametrach: Parametr Wartość Jednostka Model ECblue Zasilanie 1~ Wydajność 4100 m3/h Ciśnienie statyczne 64 Pa Ciśnienie całkowite 72 Pa Parowacz produkcji Promont Parametr Wartość Jednostka Model Czynnik CF12KZ/20T-06R-640A-60P- 08NC R410A Moc 13 kw Opory przepływu 6,79 kpa Strata ciśnienia 63 Pa Wymiary 640x640 mm Prędkość w świetle 2,31 m/s Materiał lamel Aluminim Parowacz produkcji Promont Parametr Wartość Jednostka Model Czynnik CF12KZ/20T-06R-640A-60P- 06NC R410A Moc 23 kw Opory przepływu 47,72 kpa Strata ciśnienia 124 Pa Wymiary 640x640 mm

9 Strona 9 z 11 Karta produktu Calor Aero Prędkość w świetle 3,53 m/s Materiał lamel Aluminim Pozostałe elementy Zawór rozprężny Moduł sterujący Elektroniczny EXM Emerson RCC Copeland

10 Strona 10 z 11 Karta produktu Calor Aero Opis produktu Calor Aero to model nietuzinkowy, stworzony dla najbardziej wymagających użytkowników. Energooszczędna i ekologiczna technologia wykorzystywania naturalnego ciepła z powietrza zapewnia najwyższy komfort użytkowania. Zarówno moduł wewnętrzny jak i zewnętrzny posiadają połyskującą obudową wykonaną z kompozytu włókna szklanego, oraz delikatne kształty. Moduł wewnętrzny posiada duży, wygodny i kolorowy dotykowy wyświetlacz. Takie połączenie designu i technologii zdecydowanie przypadnie do gustu większości użytkowników. Konstrukcja typu split daje przewagę nad konstrukcją typu monoblok. Umieszczenie kluczowych elementów wewnątrz, a tylko niezbędnych na zewnątrz zdecydowanie wpływa na długowieczność elementów. Chcąc sprostać potrzebom rynku i wymaganiom stawianym przez użytkowników wykorzystujemy tylko najlepsze, markowe i sprawdzone komponenty. Poświęciliśmy wiele czasu wykonując żmudne obliczenia i testy, a wiedza i doświadczenie doprowadziły nas do stworzenia produktu idealnego. Na nasz produkt udzielamy 6 lat gwarancji. Aby zapewnić najlepsze parametry zastosowaliśmy precyzyjny elektroniczny zawór rozprężny, sterowany zaawansowanym układem dwupoziomowego pomiaru ciśnienia i temperatury. Temperatura powietrza ciągle się zmienia, chcąc ekonomicznie wykorzystywać to źródło energii, zdecydowaliśmy się na zastosowanie wentylatora o zmiennej ilości obrotów współpracującego ze sprężarką typu inwerterowego. Modularna prędkość obrotów dopasowywana jest do temperatury powietrza na zewnątrz i zapotrzebowania na ciepło zapewniając możliwie najekonomiczniejszą pracę. Bardzo dobry współczynnik COP został uzyskany dzięki nowoczesnej technologii EVI. Polega ona na umieszczeniu w obiegu pompy ciepła dodatkowego zaworu rozprężnego oraz wymiennika ciepła i wtryskiwaniu do sprężarki części czynnika roboczego wypływającego ze skraplacza. Rozwiązanie to zwiększa wydajność sprężarki do 20% wobec rozwiązań standardowych, oraz rozszerza zakres efektywnej pracy pompy ciepła. Pompa ciepła Calor Aero jest w stanie uzyskać ponad 400% energii cieplnej w stosunku do wykorzystanej energii elektrycznej. Taka informacja mówi sama za siebie oszczędności. W ciepłe, letnie dni pompa ciepła obniży temperaturę w naszym domu do ustalonego poziomu poprzez obniżanie temperatury podłogi *(lub innego medium, w zależności od typu ogrzewania). Ze względu na to, że pompa ciepłą pobiera energię z powietrza, które również jest ciepłe letnie dni wymagana jest dodatkowa energia schładzająca sprężarki. W związku z tym zdecydowaliśmy się na aktywny system chłodzenia. Takie rozwiązanie nie jest tak ekonomiczne jak przy pompach gruntowych wykorzystujących chłodzenie pasywne, jednak czasami ważniejszy jest komfort niż finanse. Należy pamiętać, że nie ma konieczności wykorzystywania systemu chłodzenia. To jak pracuje nasza pompa ciepła zależy tylko od ciebie. W naszych produktach zawsze znajdą państwo bardzo rozbudowany, ale jednocześnie intuicyjny programator w postaci kolorowego wyświetlacza dotykowego. Najważniejszymi funkcjami z punktu widzenia oszczędności są programy pracy tygodniowej oraz ustalenie godzin tańszej taryfy prądowej. Dzięki takiemu rozwiązaniu zmagazynowane ciepło tańszym kosztem może być wykorzystane w dowolnym momencie.

11 Strona 11 z 11 Karta produktu Calor Aero Dostęp do sieci internetowej pozwala na bieżący odczyt parametrów oraz zmianę programu pracy, nawet gdy jesteśmy daleko od domu. To niesłychany komfort w przypadku nagłej zmiany planów i szybszego powrotu z ferii zimowych. Ekonomiczny program pracy urlop można zdalnie zmienić na program zapewniający temperaturę komfortową, a po powrocie od razu cieszyć się ciepłym domem i wodą użytkową. Model Aero wyposażony jest w wiele systemów, które u innych producentów są niedostępne lub wymagają dopłaty. Układ bezpieczeństwa hydraulicznego, układ sygnalizacji pożarowej, kontrola zgodności faz zasilania *(w przypadku sprężarki 3 fazowej), zabezpieczenie ciśnieniowe w układzie pracy sprężarki, zabezpieczenia temperaturowe oraz obudowy z kompozytu włókna szklanego (wysokie bezpieczeństwo przeciwporażeniowo- prądowe), to według nas niezbędny zestaw bezpieczeństwa. O nieprawidłowościach powiadamia stosowny komunikat na wyświetlaczu oraz sygnał dźwiękowy. Wyższy komfort i cichszą pracę urządzenia zapewnią systemy wyciszenia oraz tłumienia drgań. Bazując na doświadczeniu branży instalatorskiej wymyśliliśmy kilka innowacji aby podłączenie pompy ciepła było łatwe i przyjemne. Opracowany system przyłączy w wygodnym i łatwo dostępnym miejscu sprawia, że w kilkanaście sekund wszystkie czujniki temperatury oraz zewnętrzne pompy obiegowe są gotowe do działania. W przypadku konieczności wymiany zużytego elementu wewnątrz obudowy wystarczy odłączyć złącze i wymienić element, nie ma konieczności rozszyfrowywania instalacji elektrycznej. W przenoszeniu urządzenia do kotłowni pomoże wygodny system uchwytów. Jeśli decydujesz się na zakup pompy ciepła Calor Aero decydujesz się na zakup urządzenia najwyższej jakości w atrakcyjnej cenie.
