1 Uchwyty - Kły - Podpórki Uchwyty wiertarskie Luna. Uchwyty wiertarskie trójszczękowe z kluczem. Uchwyty mają przelotowy gwintowany otwór, umożliwiający umieszczenie wkrętu zabezpieczającego przed obluzowaniem przy obrotach zarówno w prawo, jak i w lewo. Nr art Rozwarcie, maks. mm Rozwarcie, min. mm 1,5 1,5 1,5 1,5 Średn. zewn. mm Długość, otwarte mm Rozmiar klucza, DIN 6349/4 S1 S1 S2 S2 Klucz Tak Tak Tak Tak Chwyt 3/8 24 1/2 20 1/2 20 B Opak. SB 1 SB 1 SB 1 SB 1 Luna. Trójszczękowe uchwyty wiertarskie z kluczem. Uchwyt posiada stożkowy otwór mocujący. Zalecany do elektronarzędzi. (Trzpienie do uchwytów wiertarskich, patrz str. 188 Klucze zapasowe patrz str. 184 Nr art Rozwarcie, maks. mm Rozwarcie, min. mm 0, Średn. zewn. mm Długość, otwarte mm Rozmiar klucza, DIN 6349/4 S2 S3 S3 S4 Klucz Tak Tak Tak Tak Chwyt B12 B16 B18 B Opak. szt SB 1 SB 1 SB 1 SB 1 Luna. Trójszczękowe. Szczęki hartowane i szlifowane. Otwory pod klucz hartowane. Ze stożkowym otworem mocującym wg DIN 238 lub z gwintowanym otworem mocującym. Klucz w załączeniu. * Uchwyty zaznaczone gwiazdką posiadają otwór gwintowany przelotowy, umożliwiający zabezpieczenie śrubą przy obrotach zarówno w prawo, jak i w lewo. Zewnętrzne stożki narzędzi z płetwą wg szwedzkiej normy SS 100 patrz str. 187 Stożki chwytowe trzpieni do uchwytów wiertarskich wg szwedzkiej normy SS 710 i DIN 238 patrz str. 188 Zapasowe klucze, patrz str.184 Nr art Rozwarcie, maks. mm Rozwarcie, min. mm 1,5 0,6 1,5 1,5 3 3 Średn. zewn. mm Długość, otwarte mm Rozmiar klucza, DIN 6349/4 S2 S1 S2 S2 S3 S3 Klucz Tak Tak Tak Tak Tak Tak Chwyt B12 3/8 24 3/8 24 3/8 24 1/2 20 B Opak. szt SB 1 SB 1 SB 1 SB 1 SB 1 SB 1 Röhm. Typ Prima. System Jakob. Trójszczękowe. Szczęki hartowane i szlifowane. Otwory na klucz hartowane. Z otworem chwytowym stożkowym wg DIN 238, lub gwintowanym. Klucz w załączeniu. * Uchwyty zaznaczone gwiazdką posiadają otwór gwintowany przelotowy, umożliwiający zabezpieczenie śrubą przy obrotach zarówno w prawo, jak i w lewo. (Trzpienie do uchwytów wiertarskich, patrz str. 188 Klucze zapasowe patrz str. 184 Zabezp. śrubowe Nr art. Rozwarcie, maks. Rozwarcie, min. Średn. zewn. Długość, otwarte 180 Rozmiar klucza, DIN 6349/4 Klucz Masa Chwyt Ilość w opak Opak. mm mm mm mm g szt szt ,5 0, ,5 S1 Tak 125 3/ ,5 0, S1 Tak 125 B , ,5 S2 Tak 180 3/ , ,5 S2 Tak 160 1/ S2 Tak 365 B , S2 Tak 325 3/ , S2 Tak 315 1/ , S2 Tak 320 B ,5 S3 Tak 640 5/ S3 Tak 840 B ,5 S4 Tak 1355 B ( ) S4 Tak 2590 B24 1 1

2 Uchwyty wiertarskie Uchwyty - Kły - Podpórki Röhm. Seria L. System Jakob. Uchwyty wiertarskie z kluczem. Uchwyty mają przelotowy gwintowany otwór, służący do umieszczenia wkrętu zabezpieczającego przed obluzowaniem przy obrotach zarówno w prawo, jak i w lewo. (Trzpienie do uchwytów wiertarskich, patrz str. N/A) Zapasowe klucze, patrz str. 184 Nr art Rozwarcie, maks. mm Rozwarcie, min. mm 0,8 1,5 Średn. zewn. mm Długość, otwarte mm Rozmiar klucza, DIN 6349/4 S1 S2 Klucz Tak Tak Masa g Chwyt 3/8 24 1/ Z chwytem g 1/4 Luna. Do wiertarek/wkrętarek z chwytem g 1/4. Przystosowany do obu kierunków obrotów. Trójszczękowy. Szczęki hartowane i szlifowane. Klucz w załączeniu. Nr art Rozwarcie, maks. mm 6,5 Rozwarcie, min. mm 0,5 Średn. zewn. mm 30 Opak. SB 1 Nr art. Akcesoria Opak SB 1 Z chwytem SDS-Plus Röhm. Do wiertarek udarowych z chwytem SDS-Plus. Umożliwia mocowanie wierteł, pogłębiaczy itp. narzędzi z chwytem cylindrycznym w wiertarce udarowej. Klucz w załączeniu. Nr art HBF-13 Rozwarcie, maks. mm 13 Rozwarcie, min. mm 2,5 Średn. zewn. mm 42.9 Rozmiar klucza, DIN 6349/4 S2A Klucz Tak Chwyt SDS-plus Klucze do uchwytów wiertarskich 181

3 Uchwyty - Kły - Podpórki Uchwyty wiertarskie Klucze do uchwytów wiertarskich Luna. Do trójszczękowych uchwytów wiertarskich. Nr art Numer uchwytu wiertarskiego 6M 6M 8M 9M Długość mm Wysokość mm Opak. SB 1 SB 1 SB 1 SB 1 Röhm. Do trójszczękowych uchwytów wiertarskich zgodnych z systemem Jacob. Rozmiary zgodne z DIN 6349/4 i in. Nr art Numer uchwytu wiertarskiego Röhm P4 Röhm P6 Röhm 6 M Röhm P20 Röhm P26 Röhm P8 Röhm P10 Metabo 1 1/10 Metabo 2 2/13 Röhm 10 S Röhm 13 S Röhm P13 Röhm P16 Röhm 16 M Metabo 3 Metabo 4 Rozmiar klucza, DIN 6349/4 S1 S2 S3 S Opak. szt SB 5 SB 5 SB 5 1 Nr art Numer uchwytu wiertarskiego Röhm 10L Röhm P8JT1 Röhm P13JT6 Röhm P13JT33 Röhm P60JT3 Rozmiar klucza, DIN 6349/4 S14 S8 S Opak. szt SB 5 SB 5 SB 5 Bezkluczowe Luna. Szybkomocujace i samozaciskajace. Trójszczękowe. Z łożyskiem kulkowym. Szczęki hartowane i szlifowane. Ze stożkowym otworem mocującym wg DIN 238 lub z gwintowanym otworem mocującym Nr art. Rozwarcie, maks. Rozwarcie, min. Średn. zewn. Długość, otwarte Masa Chwyt Ilość w opak Opak. mm mm mm mm g szt szt B12 1 SB B16 1 SB B16 1 SB B16 1 SB B18 1 SB , , / SB , / SB , / SB / SB , , / SB , , / SB , / SB , / SB / SB Röhm. Szybkomocujące i samozaciskowe. Trójszczękowe. Przydatne do prac serwisowo-naprawczych. Nr art ( ) Rozwarcie, maks. mm Rozwarcie, min. mm 0,5 0,5 1 1 Średn. zewn. mm Długość, otwarte mm 70,5 70,5 81,5 81,5 Masa g Chwyt 3/8 24 1/2 20 3/8 24 1/2 20 Ilość w opak

4 Uchwyty wiertarskie Uchwyty - Kły - Podpórki Bezkluczowe Röhm. Szybkomocujące i samozaciskowe. Trójszczękowe. Łożyskowane kulkowo. Szczęki hartowane i szlifowane. Z otworem chwytowym stożkowym zgodnym z DIN 238, lub z mocowaniem gwintowym. Trzpienie do uchwytów wiertarskich patrz str. 188 Nr art. Rozwarcie, maks. Rozwarcie, min. Średn. zewn. Długość, otwarte Masa Chwyt Ilość w opak Opak. mm mm mm mm g szt szt B , , / , ,5 250 B ,5 380 B ,5 345 B , , / , , / ,5 615 B ,5 605 B , / , / / B / , B , B Bezkluczowe, do wiertarek udarowych Luna. Uchwyty wiertarskie bezpieczne, z mechaniczną blokadą, specjalnie przydatne do wiertarek udarowych. Trójszczękowe. Szczęki hartowane i szlifowane. Ze stożkowym otworem mocującym wg DIN 238 lub z gwintowanym otworem mocującym. Trzpienie do uchwytów wiertarskich patrz str. 188 Nr art SU 13 SK SU 13 SK SU 10 SK SU 13 SK Rozwarcie, maks. mm Rozwarcie, min. mm 1 1 0,5 1 Średn. zewn. mm Długość, otwarte mm 75, Masa g Chwyt B12 B16 3/8 24 1/ Opak. szt SB 1 SB 1 SB 1 SB 1 Luna. Uchwyty wiertarskie bezpieczne, z systemem samoblokującym, specjalnie przydatne do wiertarek udarowych. O dużej sile zacisku. Trójszczękowe. Szczęki hartowane i szlifowane. Z otworem przelotowym, umożliwiającym zabezpieczenie śrubą do obrotów zarówno w prawo jak i w lewo. Z tuleją metalową o zwiększonej odporności na zużycie. Nr art P 10 P 10 P 13 Rozwarcie, maks. mm Rozwarcie, min. mm 2 0,8 0,8 1,5 Średn. zewn. mm Chwyt 1/2 20 3/8 24 1/2 20 3/ Opak. SB 1 SB 1 SB 1 SB 1 Nr art P 13 RV 13 Rozwarcie, maks. mm Rozwarcie, min. mm 1,5 1,5 Średn. zewn. mm Chwyt 1/2 20 1/ Opak. SB 1 SB Röhm. Bezpieczne uchwyty wiertarskie z zabezpieczeniem pewności zacisku promieniowego, szczególnie przydatne do wiertarek udarowych. Duża siła zacisku. Trójszczękowe. Szczęki hartowane i szlifowane. Otwór przelotowy do wkręta zabezpieczającego, umożliwiającego pracę przy obrotach w obu kierunkach. P 13 SK wyposażony w szczęki z węglików spiekanych. Nr art Rozwarcie, maks. mm Rozwarcie, min. mm 1 1 1,5 Średn. zewn. mm Chwyt 3/8 24 1/2 20 1/ Röhm. Bezpieczne uchwyty wiertarskie z zabezpieczeniem pewności zacisku promieniowego, szczególnie przydatne do wiertarek udarowych. Duża siła zacisku. Trójszczękowe. Szczęki hartowane i szlifowane. Otwór przelotowy do wkręta zabezpieczającego, umożliwiającego pracę przy obrotach w obu kierunkach. Z płaszczem metalowym dla zwiększenia odporności na zużycie. Nr art Rozwarcie, maks. mm 13 Rozwarcie, min. mm 1,5 Średn. zewn. mm 42.9 Chwyt 1/

5 Uchwyty - Kły - Podpórki Uchwyty wiertarskie Bezkluczowe, do wiertarek udarowych Röhm. Bezpieczne uchwyty wiertarskie z zabezpieczeniem zacisku, szczególnie przydatne do wiertarek udarowych. Trójszczękowe. Szczęki hartowane i szlifowane. Z otworem chwytowym stożkowym zgodnym z DIN 238, lub mocowane na gwint. Trzpienie do uchwytów wiertarskich patrz str. 188 Nr art. Rozwarcie, maks. Rozwarcie, min. Średn. zewn. Długość, otwarte Masa Chwyt Ilość w opak Opak. mm mm mm mm g szt szt , / , / , B / ,3 490 B ,5 500 B Metabo. Bezpieczne uchwyty wiertarskie z zabezpieczeniem zacisku - siła zacisku narzędzia nie obniża się przy częstotliwości do skoków/min, nawet przy dużym obciążeniu. Podwójna ochrona przed pyłem. 3-szczękowy. Wszystkie powierzchnie zaciskowe, a także zewnętrzne są hartowane i szlifowane. Łożyskowany kulkowo. Precyzyjnie prowadzone, szlifowane profilowo szczęki. Trzpienie do uchwytów wiertarskich patrz str. 188 Nr art. Rozwarcie, maks. Rozwarcie, min. Średn. zewn. Długość, otwarte Masa Chwyt Ilość w opak Opak. mm mm mm mm kg szt szt , ,35 3/ , ,35 B ,5 0,5 3/ ,5 0,5 1/ ,5 1,0 5/ ,5 1,0 B ,5 1,0 B Uchwyty wiertarskie precyzyjne Luna. Wykonanie precyzyjne z dokładnością osiowości 0.05 mm, do użytku przy wysokich obrotach i do precyzyjnych operacji. Szybkomocujące. Trójszczękowe. Z łożyskiem kulkowym. Szczęki hartowane i szlifowane. Ze stożkowym otworem mocującym wg DIN 238. Nr art Rozwarcie, maks. mm Rozwarcie, min. mm 1 1 Średn. zewn. mm Chwyt B16 B18 1 Opak. szt SB 1 SB 1 Röhm. Spiro. Wykonanie precyzyjne, zapewniające dokładność promieniową 0.05 mm. Do prac precyzyjnych i przy wysokich obrotach. Szybkomocujące. Trójszczękowe. Łożyskowane kulkowo. Szczęki hartowane i szlifowane. Z otworem chwytowym stożkowym zgodnym z DIN 238. Trzpienie do uchwytów wiertarskich patrz str. 188 Nr art Rozwarcie, maks. mm 6, Rozwarcie, min. mm Średn. zewn. mm Chwyt B10 B12 B16 B (Rysunek z uchwyten) Przyrząd do wiercenia precyzyjnego Ułatwia wiercenie w mniejszych lub trudno dostępnych przedmiotach, jak np. płytki obwodów drukowanych. Przyrząd mocowany jest w zwykłym uchwycie wiertarskim. Posuw wykonuje się ręcznie, palcami. Powrót wymuszony sprężyną. Stożek chwytowy do uchwytu wiertarskiego B6. Dostarczany bez uchwytu wiertarskiego. Nr art. ( ) Ruch posuwu mm 20 Średnica chwytu mm 12 Długość chwytu mm 66 Długość mm 80 Nr art. Akcesoria Opis Opak. szt ( ) ( ) Uchwyt wiertarski 1 184

6 Adapter SDS-max - SDS-plus Uchwyty - Kły - Podpórki Luna. Oprawka (adapter) do wierteł z chwytem SDS-plus, umożliwiająca użycie ich w maszynach z chwytem SDS-max. Nr art Opak. SB 1 Łącznik śrubowy Przekształca gwintowany otwór chwytowy w gwintowany trzpień. Do dołączania do wiertarek wyposażonych w gwintowany otwór mocujący uchwytów wiertarskich również posiadających taki otwór. Nr art Gwint 3/8 24 UNF Opak. szt SB 1 Trzpienie do uchwytów wiertarskich 185

7 Uchwyty - Kły - Podpórki Trzpienie do uchwytów wiertarskich Luna. Z chwytem stożkowym wg SMS 711. Do dołączania uchwytów wiertarskich z otworem chwytowym zgodnym z SS 710 i DIN 239, do obrabiarek ze stożkiem Morsea (MK). W całości hartowane i szlifowane. Nr art. Oznaczenie Chwyt Dług. całkowita Ilość w opak Opak. mm szt szt B 10 MK B 12 MK B 16 MK B 18 MK B 10 MK B 12 MK B 16 MK B 18 MK B 22 MK B 12 MK B 16 MK B 18 MK B 22 MK B 24 MK B 16 MK B 18 MK B 22 MK B 24 MK Luna. Z chwytem cylindrycznym. Do dołączania uchwytów wiertarskich z otworem chwytowym zgodnym z SS 710 i DIN 238 do frezarek i automatów. W całości hartowane i szlifowane. Nr art Oznaczenie B 10 B 12 B 16 B 16 B 18 Chwyt Cylindr. Cylindr. Cylindr. Cylindr. Cylindr Luna. Do mocowania uchwytów wiertarskich ze stożkowym otworem chwytowym w obrabiarkach ze stożkiem ISO. Nr art Oznaczenie B 16 B 16 Chwyt ISO 30 ISO Tuleje chwytowe Luna. Cylindryczne, ze stożkiem wewnętrznym Morsea. Wykonanie precyzyjne. Hartowane w całości. Szlifowane wewnętrznie i zewnętrznie. Otwór nie przelotowy. Nr art Średnica, zewnętrzna mm Stożek, wewnętrzny MK Dług. całkowita mm

8 Uchwyty - Kły - Podpórki Tuleje chwytowe Luna. Wykonanie precyzyjne. Hartowane w całości. Szlifowane wewnętrznie i zewnętrznie. Stożki Morsea. Nr art. Stożek, zewnętrzny Stożek, wewnętrzny Do wiertła o średnicy Ilość w opak Opak. Nr Nr mm szt szt Nasadki przedłużające Luna. Wykonanie precyzyjne. Hartowane w całości. Szlifowane wewnętrznie i zewnętrznie. Oba stożki Morsea. Stożki narzędziowe zewnętrzne z płetwą, wg normy szwedzkiej SS 100, patrz str. 187 Nr art. Stożek, zewnętrzny Stożek, wewnętrzny Do wiertła o średnicy Dług. całkowita Ilość w opak Opak. Nr Nr mm mm szt szt Tuleje redukcyjne Luna. Tuleja umożliwiająca przejście z zewnętrznego stożka ISO na wewnętrzny stożek Morsea (MK). Chwyt narzędziowy wg DIN Nr art Chwyt maszynowy ISO Stożek, wewnętrzny MK Kliny do wybijania narzędzi Kliny do wierteł AMF. Kliny do wybijania narzędzi z chwytami stożkowymi. Wymiary zgodne z normą SMS 98. Ze stali specjalnej, hartowane i oksydowane. DIN 317. Nr art Do stożka Morse a Nr Długość mm AMF. Do wyjmowania narzędzi bez użycia młotka. Przyciśnięcie rękojeści w dół powoduje wypchnięcie narzędzia ze stożka chwytowego. Ze stali specjalnej, hartowane i oksydowane. Rozmiary 1-3 wyposażone w osłonę palców. Nr art Do stożka Morse a Nr Uchwyty frezarskie Luna. Trzpień chwytowy do tulei zaciskowych ER. Do mocowania narzędzi takich jak frezy palcowe, wiertła kręte i narzędzia gwintownicze z chwytem cylindrycznym (także z płaskim polem zabierakowym). Chwyt cylindryczny. Do mocowania w uchwycie frezarskim. Do prac obróbczych wymagających zwiększonego dostępu do obrabianego przedmiotu, lub mniejszej średnicy tulei. Wysoka precyzja i duża siła zacisku. Nr art Rozmiary tulei zaciskowych ER 16 ER 20 ER 32 Chwyt Cylindr. 20 mm Cylindr. 20 mm Cylindr. 25 mm Długość chwytu mm Zakres chwytowy, min. mm 1,0 2,0 3,0 Zakres chwytowy, maks. mm 10,0 13,0 20,

9 Uchwyty - Kły - Podpórki Uchwyty frezarskie Luna. Zestaw (trzpień chwytowy z tulejami zaciskowymi). Do mocowania narzędzi takich jak frezy palcowe, wiertła kręte i narzędzia gwintownicze z chwytem cylindrycznym (także z płaskim polem zabierakowym). Z chwytem cylindrycznym. Do mocowania w uchwycie frezarskim. Do prac obróbczych wymagających zwiększonego dostępu do obrabianego przedmiotu, lub mniejszej średnicy tulei. Z tulejami zaciskowymi ER szczelinowanymi dwustronnie, łączącymi elastyczność z dużym zakresem rozwarcia. Wysoka precyzja i duża siła zacisku. Nr art Rozmiary tulei zaciskowych ER 16 ER 20 Chwyt Cylindr. 20 mm Cylindr. 20 mm Rozmiar tulei zaciskowej mm 3, 4, 5, 6, 7, 8, 9, 10 4, 5, 6, 7, 8, 9, 10, 11, 12, 13 Długość chwytu mm Zakres chwytowy, min. mm 2,0 3,0 Zakres chwytowy, maks. mm 10,0 13,0 Liczba elementów szt 8 10 Ilość w opak zest 1 1 Opak. zest 1 1 Zestaw Luna. Uchwyt frezarski zaciskowy ER. Do mocowania narzędzi takich jak frezy palcowe, wiertła kręte i narzędzia gwintownicze z chwytem cylindrycznym (także z płaskim polem zabierakowym). Ze stożkiem Morsea. Do tulei zaciskowych ER szczelinowanych dwustronnie, dzięki czemu wykazują się zarówno elastycznością, jak i dużym zakresem rozwarcia. Odznaczają się wysoką precyzją i dużą siłą zacisku. Nr art Rozmiary tulei zaciskowych ER 20 ER 32 ER 32 Chwyt MK2 MK3 MK4 Gwint trzpienia M M M Zakres chwytowy, min. mm 2,0 3,0 3,0 Zakres chwytowy, maks. mm 13,0 20,0 20, Luna. Zestawy (trzpień chwytowy z tulejami zaciskowymi). Do mocowania narzędzi takich jak frezy palcowe, wiertła kręte i narzędzia gwintownicze z chwytem cylindrycznym (także z płaskim polem zabierakowym). Ze stożkiem Morse a. Z tulejami zaciskowymi ER szczelinowanymi dwustronnie, łączącymi elastyczność z dużym zakresem rozwarcia. Wysoka precyzja i duża siła zacisku. Nr art Rozmiary tulei zaciskowych ER 32 ER 32 Chwyt MK3 MK4 Rozmiar tulei zaciskowej mm 6, 8, 10, 12, 16, 20 6, 8, 10, 12, 16, 20 Gwint trzpienia M M Zakres chwytowy, min. mm 5,0 5,0 Zakres chwytowy, maks. mm 20,0 20,0 Liczba elementów szt 6 6 Ilość w opak zest 1 1 Opak. zest Luna. Uchwyty frezarskie ER. Do mocowania narzędzi takich jak frezy palcowe, wiertła kręte i narzędzia gwintownicze z chwytem cylindrycznym (także z płaskim polem zabierakowym). Ze stożkiem maszynowym. Do tulei zaciskowych ER szczelinowanych dwustronnie, dzięki czemu wykazujących się zarówno elastycznością, jak i dużym zakresem rozwarcia. Odznaczają się wysoką precyzją i dużą siłą zacisku. Nr art Rozmiary tulei zaciskowych ER 32 ER 40 ER 32 Chwyt DIN 2080 ISO 30 DIN 2080 ISO 30 DIN 2080 ISO 40 Zakres chwytowy, min. mm 3,0 4,0 3,0 Zakres chwytowy, maks. mm 20,0 26,0 20, Nr art Rozmiary tulei zaciskowych ER 40 Chwyt DIN 2080 ISO 40 Zakres chwytowy, min. mm 4,0 Zakres chwytowy, maks. mm 26,0

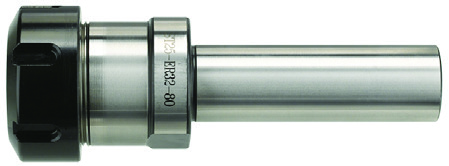

10 Uchwyty frezarskie Uchwyty - Kły - Podpórki Luna. Zestawy (trzpień chwytowy z tulejami zaciskowymi). Do mocowania narzędzi takich jak frezy palcowe, wiertła kręte i narzędzia gwintownicze z chwytem cylindrycznym (także z płaskim polem zabierakowym). Ze stożkiem maszynowym. Z tulejami zaciskowymi ER szczelinowanymi dwustronnie, łączącymi elastyczność z dużym zakresem rozwarcia. Wysoka precyzja i duża siła zacisku. Zestawy zawierają tuleje zaciskowe w szeregu rozmiarów różniących się o 1.0 mm (tzn. tuleja o rozmiarze 6 ma zakres rozwarcia Ø 5-6 mm, 8 ma zakres rozwarcia Ø 7-8 itd.). Nr art Rozmiary tulei zaciskowych ER 40 Chwyt DIN 2080 ISO 30 Rozmiar tulei zaciskowej mm 4, 5, 6, 8, 10, 12, 13, 15, 16, 18, 20, 21, 22, 25, 26 Liczba elementów szt 15 Ilość w opak 1 Opak. zest 1 Nr art Rozmiary tulei zaciskowych ER 32 Chwyt DIN 2080 ISO 40 Rozmiar tulei zaciskowej mm 4, 5, 6, 8, 10, 12, 13, 15, 16, 18, 20 Liczba elementów szt 11 Ilość w opak 1 Opak. zest 1 Nr art Rozmiary tulei zaciskowych ER 40 Chwyt DIN 2080 ISO 40 Rozmiar tulei zaciskowej mm 4, 5, 6, 8, 10, 12, 13, 15, 16, 18, 20, 21, 22, 25, 26 Liczba elementów szt 15 Ilość w opak 1 Opak. zest 1 Nakrętki zaciskowe Luna. Nakrętki zaciskowe do uchwytów frezarskich. Nr art Rozmiary tulei zaciskowych ER 16 ER 20 ER 32 Typ A A B Rozm. gwintu M M M Typ A Typ B Klucze do uchwytów frezarskich Luna. Pasują do uchwytów frezarskich Luna. Nr art Rozmiary tulei zaciskowych ER 16 ER 20 ER 32 ER 40 Typ A A B B Typ A Typ B 189

11 Uchwyty - Kły - Podpórki Tuleje zaciskowe Nr art. Rozmiary tulei zaciskowych Średnica nominalna Zakres chwytowy, maks. Zakres chwytowy, min. Ilość w opak Opak. mm mm mm szt szt ER ,0 0, ER ,0 1, ER ,0 2, ER ,0 3, ER ,0 4, ER ,0 5, ER ,0 6, ER ,0 7, ER ,0 8, ER ,0 9, ER ,0 1, ER ,0 2, ER ,0 3, ER ,0 4, ER ,0 5, ER ,0 7, ER ,0 8, ER ,0 9, ER ,0 10, ER ,0 11, ER ,0 12, ER ,0 2, ER ,0 3, ER ,0 4, ER ,0 5, ER ,0 6, ER ,0 7, ER ,0 8, ER ,0 9, ER ,0 10, ER ,0 11, ER ,0 12, ER ,0 13, ER ,0 14, ER ,0 15, ER ,0 17, ER ,0 19, ER ,0 4, ER ,0 5, ER ,0 6, ER ,0 7, ER ,0 8, ER ,0 9, ER ,0 10, ER ,0 11, ER ,0 12, ER ,0 13, ER ,0 15, ER ,0 17, ER ,0 18, ER ,0 19, ER ,0 21, ER ,0 22, ER ,0 24, ER ,0 25, Luna. Pojedyncze tuleje zaciskowe ER.

12 Trzpienie do frezów Uchwyty - Kły - Podpórki 191

13 Uchwyty - Kły - Podpórki Uchwyty do frezów czołowych Luna. Uchwyty do frezów czołowych. Typ krótki. Chwyt wg DIN Nr art Średnica trzpienia mm Chwyt DIN 2080 ISO 30 DIN 2080 ISO 40 DIN 2080 ISO Nr art Średnica trzpienia mm 27 Chwyt DIN 2080 ISO 40 Przyrządy montażowe Przyrząd montażowy do blokowania/przytrzymywania różnych uchwytów frezarskich przy zakładaniu narzędzi i trzpieni zaciskowych. Pasuje do uchwytów z chwytami ISO lub MAS-BT o rozmiarach 30, 40 i 50 (do każdego rozmiaru indywidualny przyrząd). Nr art Chwyt ISO/BT 40 Ilość w opak 1 Uchwyty gwintownicze Samonawrotne Luna. Samonawrotne uchwyty gwintownicze do stosowania w obrabiarkach pionowych o obrotach wrzeciona w prawo. Umożliwiają gwintowanie zarówno otworów przelotowych jak i ślepych. Z automatyczną zmianą kierunku obrotów w momencie osiągnięcia zadanej głębokości gwintu. Wyposażone w sprzęgło cierne o 4 nastawianych wartościach momentu, oraz w sprężynową kompensacją zmian sił osiowych. Dostarczane z 2 trzpieniami do uchwytów wiertarskich ze stożkiem Morsea nr 3 i 4, oraz 2 tulejami zaciskowymi Rubberflex. Nr art JSN 7 JSN 12 JSN 20 Do gwintowników M 2-6 M 5-12 M 8-20 Średn. zewn. mm Prędkość obrotowa r/min Chwyt B 16 B 16 B 22 Trzpień do uchwytu wiertarskiego MK 3 och 4 3 och 4 3 och Nr art. Akcesoria Opis Opak. szt Tuleje zaciskowe JSN Tuleje zaciskowe JSN Tuleje zaciskowe JSN Tuleje zaciskowe JSN Klocki zabierakowe JSN Tuleje zaciskowe JSN Tuleje zaciskowe JSN Klocki zabierakowe JSN 20 1 Kły tokarskie Stałe Luna. Kieł tokarski stały, do obróbki lżejszych elementów. Nr art ALC-1693 Chwyt MK2 Wysokość całk. mm 100 Ilość w opak Obrotowe Luna. Łożyskowany kulkowo kieł tokarski przeznaczony do obróbki lżejszych przedmiotów. Nr art Chwyt MK3 Wysokość całk. mm 148 Średn. zewn. obudowy kła mm 50 Bicie promieniowe mm 0,01 Opak. szt SB 1

14 Imaki tokarskie Uchwyty - Kły - Podpórki Luna. Imak szybkomocujący do uchwytów tokarskich, umożliwiający łatwą regulację wysokości i kąta zamocowania. Szybkie i bezpieczne zwalnianie zapewnia łatwą wymianę uchwytu. Nr art Typ E B Średn. otworu mm Nr art. Akcesoria Opis Opak. szt Uchwyty imakowe, boczne, kwadrat Uchwyty imakowe, boczne, okrągłe Uchwyty imakowe, boczne, kwadrat 1 Czujnik krawędzi Do dokładnego ustalania położenia wrzeciona obrabiarki w stosunku do obrabianego przedmiotu. Czujnik osadzany jest w wirującym wrzecionie i zbliżany do ryski, krawędzi lub powierzchni przedmiotu, w stosunku do których ma być przeprowadzone ustalenie położenia. Wirujący mimośrodowo wierzchołek kontaktowy czujnika popychany jest ustalaną krawędzią i usytuowywany tym bardziej centralnie, im bardziej krawędź odniesienia zbliża się do osi wrzeciona. Po osiągnięciu pełnego centrowania wierzchołek uskakuje w bok w przegubie. Dla kontroli pomiar przeprowadza się dwukrotnie. Nr art Chwyt cylindryczny mm Wykonanie Pojed. Podwójny Dług. całkowita mm Limit. Mechaniczny czujnik krawędzi. Ułatwia operację dokładnego ustalania położenia wrzeciona obrabiarki w stosunku do obrabianego przedmiotu lub do stołu frezarki albo wiertarki. Czujnik osadzany jest w uchwycie narzędziowym. Podczas obracania się osadzony swobodnie wierzchołek kontaktowy dotyka krawędzi przedmiotu ustalając w ten sposób ich wzajemną odległość. Nr art Średnica wierzchołka kontaktowego mm 10.0 / 4.0 Średnica chwytu mm 10 Dług. całkowita mm 90 Dokładność mm ±0.001 Pojed. Podw. 193

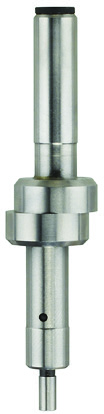

15 Uchwyty - Kły - Podpórki Czujnik krawędzi Trójwymiarowy. W wykonaniu precyzyjnym, ze wskaźnikiem zegarowym, do ustalania punktu odniesienia w układzie x, y i z (osiowo), w pionie i w poziomie z dokładnością 0.01 mm. Chwyt cylindryczny. Dostarczany z końcówką pomiarową o długości 25 mm, z kulką ośrednicy 4 mm. Nr art Chwyt cylindryczny mm 20 Długość chwytu mm 50 Długość mm 113 Nr art. Akcesoria Opis Opak. szt Końcówka z kulką o śr. 4 mm Końcówka z kulką o śr. 8 mm 1 Limit. Elektroniczny czujnik krawędzi. Ułatwia operację ustawiania i pozycjonowania wrzeciona frezarki lub wiertarki względem obrabianego przedmiotu lub stołu obrabiarki. Dioda LED sygnalizuje moment zetknięcia się z przedmiotem. Precyzyjnie wykonane wrzeciono z kulką stalową odchylaną sprężynująco na boki. Dostarczany z bateriami. Nr art Średnica kuli mm 10 Średnica chwytu mm 20 Dług. całkowita mm 157 Dokładność mm ±0.005 Ilość baterii szt 2 Wielkość baterii LR01 (1.5 V) Typ baterii Alkaliczna 194 Końcówka kulkowa Przyrządy centrujące W wykonaniu precyzyjnym. Całkowicie hartowany i szlifowany. Do stosowania w różnych rodzajach obrabiarek do ustalania położenia wrzeciona. Ustalanie może być przeprowadzane w stosunku do krawędzi, otworu lub ryski itp. Dostarczany z końcówką igłową. Nr art Chwyt cylindryczny mm 9.5 Dług. całkowita mm 110 Nr art. Akcesoria Opis Opak. szt Końcówka kulkowa 1

16 Przyrządy centrujące Uchwyty - Kły - Podpórki Precyzyjnie wykonany przyrząd ze wskaźnikiem zegarowym do ustalania współśrodkowości cylindrycznych kształtów wewnętrznych i zewnętrznych. Chwyt cylindryczny. Ustala współśrodkowość średnic wewnętrznych i zewnetrznych z dokładnością mm. Podziałka pomiarowa ustawiana jest tak, by była widoczna dla operatora przy centrowaniu położenia obracającego się przedmiotu. Dostarczana z końcówką o długości 57 mm, z kulką o średnicy 5 mm. Nr art Chwyt cylindryczny mm 16 Długość chwytu mm 48 Długość mm 92 Średnica zewnętrzna, maks. mm 125 Średnica zewnętrzna, min. mm 0 Średnica wewnętrzna, maks. mm 125 Średnica wewnętrzna, min. mm 3 Nr art. Akcesoria Opis Opak. szt Końcówka centrująca, odgięta ( ) Końcówka centrująca, prosta 1 Noga. Specjalny uchwyt osadzany w uchwycie obrabiarki w celu centralnego ustawienia przedmiotu z użyciem czujnika zegarowego. Blokowanie ustawienia za pomocą jednego pokrętła. Dostarczany bez czujnika. Nr art NF-1015 Dług. całkowita mm 107 Długość mm 40 Średnica mm 8 Opak. szt SB 1 Bloczek ustawczy Limit. Bloczek służący do ustawiania pozycji narzędzia względem obrabianego elementu, albo względem stołu frezarki lub wiertarki. Czujnik zegarowy sygnalizuje moment dotknięcia zawieszonej sprężynująco płytki bloczka. Przy wskazaniu 0 odległość wynosi 50 mm. Magnes znajdujący się w podstawie umożliwia używanie w pozycji pionowej lub poziomej. Bloczek wyposażony jest w mechanizm kalibracyjny. Nr art Skok płytki mm 3 Rozdzielczość czujnika zegarowego mm 0,01 Wysokość mm 50 Szerokość mm 50 Długość mm 50 Opak. szt SB 1 195

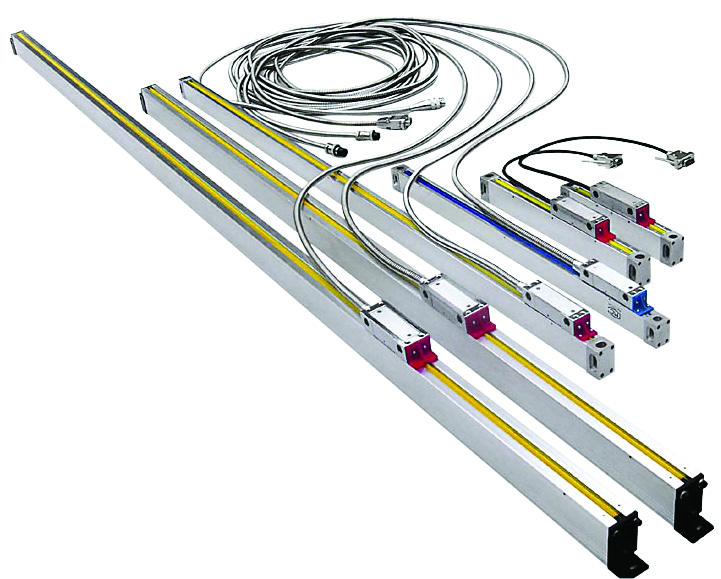

17 Uchwyty - Kły - Podpórki Cyfrowe pozycjonery liniowe Limit. Do ustawiania i pozycjonowania tokarek i frezarek Pozycjoner 3-osiowy do frezarek. Posiada m.in. takie funkcje, jak frezowanie krzywoliniowe, kątowe, kieszeniowe, wycinanie frezem otworów prostoliniowych i okrągłych, kompensację odchyłki danego narzędzia itp. Pamięć na 200 nastaw wartości współrzędnych. Kompletny zestaw, w tym ramię i akcesoria montażowe Pozycjoner 2-osiowy do tokarek. Posiada m.in. takie funkcje, jak ustawianie promienia/średnicy, wymiana narzędzia, pomiar stożkowości. Pamięć na 200 nastaw wartości współrzędnych. Kompletny zestaw, w tym ramię i akcesoria montażowe. Urządzenia spełniają dyrektywę niskonapięciową 73/23/EEC oraz 89/336/EEC. Liniowe przetworniki pozycji wykonane w technice odczytu fotoelektrycznego. Dostarczane w komplecie z kablem, blachą osłonową i akcesoriami montażowymi. Nr art DRO-3M DRO-2L Rozdzielczość mm Dokładność mm ± ± Napięcie V Temperatura pracy, maks. C Temperatura pracy, min. C 0 0 Temperatura składowania, maks. C Temperatura składowania, min. C Wilgotność powietrza, maks. % Klasa ochronna obudowy IP 53 IP Liniowe przetworniki pozycji Limit. Do ustawiania i pozycjonowania tokarek i frezarek. Liniowe przetworniki pozycji wykonane w technice odczytu fotoelektrycznego. Dostarczane w komplecie z kablem, blachą osłonową i akcesoriami montażowymi. Nr art Długość pomiarowa mm Dług. całkowita mm Wysokość mm Grubość mm Otwory mocujące, rozstaw mm Nr art Długość pomiarowa mm Dług. całkowita mm Wysokość mm Grubość mm Otwory mocujące, rozstaw mm

18 Podpórki Płytki równoległościenne Uchwyty - Kły - Podpórki Z hartowanej i szlifowanej stali sprężynowej. Podpórki równoległościenne (grubość 0.3 mm), które ze względu na swój falisty kształt (szerokość mm) zastępują cały zestaw typowych płytek równoległościennych. Tolerancja wysokości i równoległości ±0.005 mm. Dostarczane w etui. Nr art Typ A B Wysokość podpórek (co 2 mm) mm Długość elementów mm Ilość par szt 8 8 Ilość w opak zest 1 1 Opak. zest

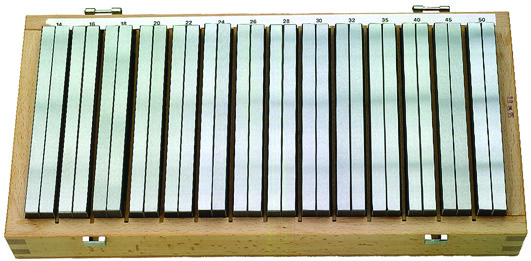

19 Uchwyty - Kły - Podpórki Podpórki Płytki równoległościenne AMF. Kompletny zestaw. Z hartowanej i szlifowanej stali. Tolerancja par IT 5. Tolerancja wysokości ±0.01mm. Nominalna tolerancja wymiarów bazowych wg DIN 2768 średnia. Dostarczane w drewnianej skrzynce. Nr art AMF Nr 6348P P-125 Długość mm Wymiary płytek mm 2x5 2x10 2x15 2x20 3x6 3x11 3x16 3x21 4x7 4x12 4x17 4x22 5x8 5x13 5x18 5x23 6x9 6x14 6x19 6x24 8x11 8x16 8x21 8x26 8x31 8x36 10x13 10x18 10x23 10x28 10x33 10x38 12x15 12x20 12x25 12x30 12x35 12x40 14x17 14x22 14x27 14x32 14x37 14x42 Masa kg Ilość w opak zest 1 1 Opak. zest 1 1 Nr art AMF Nr 6348P-150 Długość mm 150 Wymiary płytek mm 8x11 8x16 8x21 8x26 8x31 8x36 10x13 10x18 10x23 10x28 10x33 10x38 12x15 12x20 12x25 12x30 12x35 12x40 14x17 14x22 14x27 14x32 14x37 14x42 Masa kg 17 Ilość w opak zest 1 Opak. zest 1 Limit. Zestaw 8 par. Szlifowane parami. Ze stali hartowanej do HRC Tolerancja równoległości ±0,005 mm. Nr art Długość mm Grubość mm Wysokość mm 12, 17, 22, 25, 28, 32, 36, 38 12, 17, 22, 25, 28, 32, 36, , 22, 25, 28, 32, 36, 38, 43 AMF. Kompletny zestaw. Z hartowanej i szlifowanej stali. Tolerancja par IT 5. Tolerancja wymiaru bazowego , w zależności od wartości wymiaru. Nominalna tolerancja wymiarów bazowych zgodna z DIN 7168 średnia. Dostarczane w drewnianym etui. Nr art. ( ) ( ) ( ) AMF Nr 6346 S S S-8-63 Wys. mocowania (40 różnych) mm Wymiary płytek mm Masa kg Ilość w opak zest Opak. zest Nr art. ( ) AMF Nr 6346 S Wys. mocowania (40 różnych) mm Wymiary płytek mm Masa kg 27.1 Ilość w opak zest 1 Opak. zest AMF. Kompletny zestawy 14 par płytek równoległościennych. Z hartowanej i szlifowanej stali. Tolerancja par IT 5. Tolerancja wymiaru bazowego , w zależności od wartości wymiaru. Nominalna tolerancja wymiarów bazowych zgodna z DIN 7168 średnia. Dostarczane w drewnianym etui z odłączaną pokrywą. Nr art AMF Nr 6347 SP 6347 S Wys. dociskania mm Wymiary płytek mm Tolerancja par mm *) 0.01 **) 0.01 Masa kg Tolerancja wym.bazowych mm ±0.004 *) ±0.2 **) ±0.3 Ilość w opak zest 1 1 Opak. zest 1 1

20 Podpórki Uchwyty - Kły - Podpórki Folia metalowa Taśmy foliowe z mosiądzu lub stali, do podkładania, ukierunkowywania, regulacji, wyrównywania, instalowania itp. Dostarczane w pudełkach z tworzywa sztucznego. Nr art Grubość mm Wymiary taśmy mm Ilość w opak zest 1 Opak. zest 1 Rolki folii mosiężnej 150x2500 mm. Taśmy foliowe do podkładania, wyrównywania, regulacji, wygładzania, montażu itp. Dostarczane w pudełkach z tworzywa sztucznego. Nr art Materiał w folii Mosiądz Mosiądz Mosiądz Mosiądz Mosiądz Grubość mm Dokładność mm ±0.002 ±0.004 ±0.005 ±0.005 ± Nr art Materiał w folii Mosiądz Mosiądz Mosiądz Mosiądz Mosiądz Grubość mm Dokładność mm ±0.008 ±0.008 ±0.008 ±0.010 ± Rolki folii stalowej 150x2500 mm. Taśmy foliowe do podkładania, wyrównywania, regulacji, wygładzania, montażu itp. Dostarczane w pudełkach z tworzywa sztucznego. Nr art Materiał w folii Stal Stal Stal Stal Stal Grubość mm Dokładność mm ±0.003 ±0.003 ±0.008 ±0.008 ± Nr art Materiał w folii Stal Stal Stal Stal Stal Grubość mm Dokładność mm ±0.010 ±0.015 ±0.015 ±0.015 ± Rolki folii stalowej nierdzewnej (18 CR, 9 Ni), 150x2500 mm. Taśmy foliowe do podkładania, wyrównywania, regulacji, wygładzania, montażu itp. Dostarczane w pudełkach z tworzywa sztucznego. Nr art Materiał w folii Stal nierdzewna Stal nierdzewna Stal nierdzewna Stal nierdzewna Grubość mm Dokładność mm ±0.002 ±0.004 ±0.005 ± Nr art Materiał w folii Stal nierdzewna Stal nierdzewna Stal nierdzewna Stal nierdzewna Grubość mm Dokładność mm ±0.008 ±0.008 ±0.010 ± Bloczki oporowe równoległościenne AMF Do umieszczania w rowkach teowych. Przede wszystkim do obrabiarek małych i średnich. Z hartowanej i dokładnie szlifowanej stali. Tolerancja szerokości rowków teowych H8. Parę bloczków osadza się w rowku i dzięki temu zapewnia się szybkie umiejscawianie przedmiotu równolegle do stołu obrabiarki. Nominalna tolerancja DIN 7168 średnia. Nr art. ( ) ( ) ( ) ( ) Do rowków teowych mm Wysokość mm Szerokość mm Ilość w opak par Opak. par Nr art. ( ) ( ) ( ) ( ) Do rowków teowych mm Wysokość mm Szerokość mm Ilość w opak par Opak. par Nr art. ( ) ( ) Do rowków teowych mm Wysokość mm Szerokość mm Ilość w opak par 1 1 Opak. par

21 Uchwyty - Kły - Podpórki Podpórki Kamienie ustalające, mocowane AMF A. Wykonanie precyzyjne. Do szybkiego umiejscawiania przyrządów mocujących itp. równolegle do rowków stołu. Używa się parami, do standardowych rowków o szerokości 20 mm, do imadeł lub innych przyrządów. Przez wymianę kamieni można łatwo zastosować dany przyrząd do obrabiarki o innej szerokości rowków. Dostarczane na sztuki. Nr art. ( ) ( ) Szer. rowka - maszyna mm Wysokość mm Długość mm Szer. rowka - przyrząd moc. mm Gwint otworu M 6 M 6 M 6 M 6 Głębokość mm Nr art. ( ) ( ) ( ) ( ) Szer. rowka - maszyna mm Wysokość mm Długość mm Szer. rowka - przyrząd moc. mm Gwint otworu M 6 M 6 M 6 M 6 Głębokość mm AMF B. Wykonanie precyzyjne. Do tych samych zastosowań co 6322A. Szczególnie przydatne jeżeli dane urządzenie używane jest stale w tej samej obrabiarce. Dostarczane na sztuki. Nr art. ( ) Szer. rowka mm Wysokość mm Długość mm Gwint otworu M 4 M 5 M 6 M 6 M 6 Głębokość mm Nr art. ( ) ( ) Szer. rowka mm Wysokość mm Długość mm Gwint otworu M 6 M 6 Głębokość mm Podpórki - kamienie ustalające, pojedyncze AMF Wykonanie precyzyjne. Do tych samych zastosowań co AMF 6322A i B. Kamienie te wsuwane są w prowadnice boczne przyrządu po zgrubnym umiejscowieniu na stole. Pozostają one w rowkach stołu przy wymianie przyrządu. Dostarczane na sztuki. Nr art. ( ) ( ) ( ) ( ) Szer. rowka - maszyna mm Wysokość mm Długość mm Szer. rowka - urządzenie mm Nr art. ( ) ( ) ( ) ( ) Szer. rowka - maszyna mm Wysokość mm Długość mm Szer. rowka - urządzenie mm Ogólne wiadomości o elementach mocujących 200

22 Uchwyty - Kły - Podpórki Ogólne wiadomości o elementach mocujących Rowek teowy Dociski boczne Dociski boczne, z podstawą płaską AMF Model Mini-Bulle. Do mocowania w rowku teowym. Dzięki działaniu klina zapewnione jest pewne mocowanie do stołu obrabiarki przedmiotów nawet o skomplikowanych kształtach. Dostarczane parami, z kluczem sześciokątnym. Nr art. ( ) ( ) ( ) ( ) Do rowków teowych mm Długość mm Szerokość mm Wys. dociskania mm Ilość w opak zest Opak. zest Nr art. ( ) Do rowków teowych mm 22 Długość mm 89 Szerokość mm 35 Wys. dociskania mm Ilość w opak zest 1 Opak. zest 1 201

23 Uchwyty - Kły - Podpórki Dociski boczne Dociski boczne wpuszczane AMF Model Bulle. Ze stali ulepszonej cieplnie. Proste, o wszechstronnym zastosowaniu. Pasują do wszystkich typów frezarek, tokarek, strugarek, wiertarek itp. Szczególnie przydatne do obróbki całych powierzchni górnych przy jednym zamocowaniu materiału. Pewnie mocują przedmiot, gdyż dzięki swej konstrukcji siły mocujące działają jednocześnie w kierunku ścian i w dół. Nie ma żadnych wystających śrub. Zapewniają mocowanie pod dowolnym kątem względem rowka. Dostarczane parami. Nr art. ( ) ( ) Do rowków teowych mm Pasujące śruby mocujące (przy szer. rowka) M 10 M 12 M 12 Długość mm Szerokość mm Wysokość mm Masa kg 1,15 1,25 1,33 Ilość w opak par Opak. par Nr art. ( ) ( ) ( ) Do rowków teowych mm Pasujące śruby mocujące (przy szer. rowka) M 14 M 16 M 16 Długość mm Szerokość mm Wysokość mm Masa kg 2,34 2,54 2,66 Ilość w opak par Opak. par Nr art. ( ) ( ) ( ) Do rowków teowych mm Pasujące śruby mocujące (przy szer. rowka) M 20 M 20 M 24 Długość mm Szerokość mm Wysokość mm Masa kg 5,98 6,33 7,06 Ilość w opak par Opak. par Nr art. ( ) Do rowków teowych mm 30 Pasujące śruby mocujące (przy szer. rowka) M 24 Długość mm 140 Szerokość mm 78 Wysokość mm 30 Masa kg 7,58 Ilość w opak par 1 Opak. par 1 AMF. Model Maxi-Bulle. Ze stali ulepszonej cieplnie. Stosowane przy wyższych wymaganiach co do mocowania. Z działaniem klinowym, zapewniającym maksymalną siłę docisku. Dostarczane parami. Do mocowania do stołu stosuje się śruby teowe nr 787 patrz str. 212 Nr art. ( ) ( ) Nr Nr Pasujące śruby mocujące (przy szer. rowka) M 8 60 (10 mm) M (12 mm) M (14 mm) M (16 mm) M (18 mm) M (20 mm) Długość mm Szerokość mm Wysokość mm Masa kg 1,59 2,94 Ilość w opak zest 1 1 Opak. zest 2 2 Nr art. ( ) Pasujące śruby mocujące (przy szer. rowka) Nr M (22 mm) M (24 mm) M (28 mm) M (30 mm) M (32 mm) M (36 mm) Długość mm 205 Szerokość mm 80 Wysokość mm 75 Masa kg 7,90 Ilość w opak zest 1 Opak. zest Dociski boczne podporowe AMF. Model Maxi-Bulle. Ze stali ulepszonej cieplnie. Mogą być stosowane do frezarek, tokarek, wiertarek itp. Szczególnie przydatne do mocowania wysokich przedmiotów. Do mocowania do stołu stosuje się śruby teowe nr 787 patrz str. 212 Nr art. ( ) ( ) Pasujące śruby mocujące (przy szer. rowka) M (12 mm) M 12 80(14 mm) M (16 M (32 mm) M (36 mm) M (42 mm) mm) M (18 mm) Długość mm Szerokość mm Wysokość mm Masa kg 4,04 11,03 1 1

24 Dociski boczne Uchwyty - Kły - Podpórki Klocek zaciskowy Bessey. System docisków o budowie zwartej, do wszechstronnego użytku przy m.in. wierceniu, frezowaniu, gwintowaniu i obróbce elektroiskrowej. Zajmują mało miejsca na stole obrabiarki. Zapewniają szybkie mocowanie z dużą siłą docisku, do 10 kn. Z zamocowaną przegubowo aluminiową płytką dociskową. Typ BSP bez płytki dociskowej, ale ze specjalnie ukształtowanym ramieniem, zapewniającym dobry dostęp. Przy wysokościach dociskania powyżej 90, lub odpowiednio 100 mm stosuje się cokoły BAS-O (maks. 10 szt.). Mocowanie do stołu za pomocą śrub M10 lub M12 i nakrętek teowych 12 lub 14 mm, ewentualnie przez bezpośrednie wkręcenie śrub w gwintowane otwory. Dostarczane bez klucza, śrub i nakrętek teowych. Nr art. ( ) ( ) ( ) ( ) BAS-C9-4 BAS-C10-6 BSP-C10-6 BAS-CB9-4 Długość mm Szerokość mm Wys. dociskania mm Średn. rozwarcia mm Ramię naciskowe R mm Wykonanie Otwarte Otwarte Otwarte Zamknięte Nr art. ( ) BAS-CB10-6 Długość mm 95 Szerokość mm 35 Wys. dociskania mm 97 Średn. rozwarcia mm 60 Ramię naciskowe R mm 94 Wykonanie Zamknięte Nr art. Akcesoria Opis Opak. szt ( ) ( ) Cokół BAS-O 1 ( ) ( ) Klucz BAS-KN 1 ( ) ( ) Cokół BAS-O 1 ( ) ( ) Klucz BAS-KN 1 ( ) ( ) Cokół BAS-O 1 ( ) ( ) Klucz BAS-KN 1 ( ) ( ) Cokół BAS-O 1 ( ) ( ) Klucz BAS-KN 1 ( ) ( ) Cokół BAS-O 1 ( ) ( ) Klucz BAS-KN 1 Akcesoria do docisków bocznych AMF. Zestaw śruby z nakrętką do mocowania podstawy docisku wzmocnionego. Klasa wytrzymałości Składa się ze śruby z łbem z gniazdem sześciokątnym oraz nakrętki teowej, wg DIN 508. Nr art. ( ) Do rowków teowych mm 28 Pasujące śruby mocujące (przy szer. rowka) M 16 Długość mm 70 Opak. zest 1 Typ BAS-CB Typ BSP-CB Cokół BAS-O Otwór mocujący otwarty - zamknięty Szczęki dociskowe AMF Szczęka dociskowa niska, z dźwignią mimośrodową do szybkiego mocowania przedmiotu. Hartowana i oksydowana. Nr art. ( ) Śruba mocująca mm M10 M12 Chwyt śruby teowej, szerokość mm Siła docisku, osiowa kn 9 9 Siła docisku, pionowa kn 0,6 0,

25 Uchwyty - Kły - Podpórki Łapy dociskowe AMF Łapy dociskowe widlaste. Ze stali ulepszonej cieplnie. Fazowane. Nr art. ( ) ( ) ( ) Szer. rowka mm 6, Długość mm Szerokość mm Wysokość mm Gwint M Nr art ( ) Szer. rowka mm Długość mm Szerokość mm Wysokość mm Gwint M Nr art. ( ) ( ) ( ) ( ) Szer. rowka mm Długość mm Szerokość mm Wysokość mm Gwint M Nr art. ( ) ( ) ( ) ( ) ( ) Szer. rowka mm Długość mm Szerokość mm Wysokość mm Gwint M Nr art. ( ) ( ) Szer. rowka mm Długość mm Szerokość mm Wysokość mm Gwint M AMF Proste łapy dociskowe. Ze stali ulepszonej cieplnie. Nr art. ( ) ( ) Szer. rowka mm 6, Długość mm Szerokość mm Wysokość mm Gwint M Nr art Szer. rowka mm Długość mm Szerokość mm Wysokość mm Gwint M Nr art. ( ) ( ) ( ) Szer. rowka mm Długość mm Szerokość mm Wysokość mm Gwint M

26 Łapy dociskowe AMF Z. Z zębami schodkowymi. Ze stali ulepszonej cieplnie. Proste. Pasujące podpórki patrz 6500 pojedyncze, str. 222 Uchwyty - Kły - Podpórki Nr art. ( ) ( ) ( ) ( ) ( ) Szer. rowka mm 6,6 6, Długość mm Szerokość mm Wysokość mm Gwint M Nr art. ( ) Szer. rowka mm Długość mm Szerokość mm Wysokość mm Gwint M Nr art. ( ) Szer. rowka mm 26 Długość mm 200 Szerokość mm 70 Wysokość mm 30 Gwint M 24 AMF GN. Łapy dociskowe widlaste. Ze stali ulepszonej cieplnie. Ze ściętą ukośnie końcówką dociskową. Nr art. ( ) ( ) Szer. rowka mm Długość mm Szerokość mm Wysokość mm Gwint M Nr art. ( ) ( ) ( ) ( ) Szer. rowka mm Długość mm Szerokość mm Wysokość mm Gwint M AMF C. Łapy dociskowe widlaste. Wykuwane. Z walcową końcówką dociskającą. Nr art. ( ) ( ) ( ) ( ) ( ) Szer. rowka mm Długość mm Szerokość mm Wysokość mm Gwint M Nr art. ( ) ( ) ( ) ( ) ( ) Szer. rowka mm Długość mm Szerokość mm Wysokość mm Gwint M Nr art. ( ) Szer. rowka mm 33 Długość mm 400 Szerokość mm 80 Wysokość mm 50 Gwint M 30 AMF Wygięte. Ze stali ulepszonej cieplnie. Nr art. ( ) Szer. rowka mm Długość mm Szerokość mm Wysokość mm 15/30 20/40 25/50 25/50 30/60 Gwint M Nr art. ( ) ( ) ( ) ( ) ( ) Szer. rowka mm Długość mm Szerokość mm Wysokość mm 30/60 35/70 35/70 40/80 40/80 Gwint M

27 Uchwyty - Kły - Podpórki Łapy dociskowe AMF V. Proste. Ze śrubą wsporczą i śrubą do rowków teowych. Ze stali normalizowanej. Nr art. ( ) Typ Utan skruv Utan skruv Do rowków teowych mm Ze śrubą teową mm M Z pazurem dociskowym mm Wys. dociskania mm Śruba wsporcza M Nr art Typ Utan skruv Do rowków teowych mm Ze śrubą teową mm M M Z pazurem dociskowym mm Wys. dociskania mm Śruba wsporcza M Nr art Typ Utan skruv Do rowków teowych mm Ze śrubą teową mm M M Z pazurem dociskowym mm Wys. dociskania mm Śruba wsporcza M Nr art Typ Utan skruv Do rowków teowych mm Ze śrubą teową mm M Z pazurem dociskowym mm Wys. dociskania mm Śruba wsporcza M AMF V. Wygięte. Ze śrubą wsporczą i śrubą do rowków teowych. Ze stali ulepszonej cieplnie. Nr art. ( ) ( ) ( ) Do rowków teowych mm Ze śrubą teową mm M M M Z pazurem dociskowym mm Wys. dociskania mm Śruba wsporcza M Nr art. ( ) ( ) ( ) Do rowków teowych mm Ze śrubą teową mm M M M Z pazurem dociskowym mm Wys. dociskania mm Śruba wsporcza M Nr art. ( ) Do rowków teowych mm 22 Ze śrubą teową mm M Z pazurem dociskowym mm Wys. dociskania mm Śruba wsporcza M 20 AMF S. Śruba wsporcza do łap 6314 V i 6316 V. Nr art. ( ) ( ) ( ) Gwint M 10 M 12 M 16 M 24 Długość mm Średnica mm

28 Łapy dociskowe Uchwyty - Kły - Podpórki AMF. 6312V. Prosta łapa dociskowa typu krokodyl z podpórką. Bezstopniowa regulacja wysokości. Ze śrubą do rowków teowych. Wykonana z hartowanej stali galwanizowanej. Nr art. ( ) ( ) ( ) ( ) Do rowków teowych mm Ze śrubą teową mm M M M M Z pazurem dociskowym mm Wys. dociskania mm Nr art. ( ) ( ) ( ) ( ) Do rowków teowych mm Ze śrubą teową mm M M M M Z pazurem dociskowym mm Wys. dociskania mm AMF. Z bezstopniową regulacją wysokości. Ze śrubą do rowków teowych. Wykonane ze stali kutej. Zapewniają szybkie mocowanie dociskowe przedmiotów o różnej wysokości, zajmując niewiele miejsca. Przydatne przy operacjach roboczych cięcia i stemplowania. Nr art Typ Bez śruby Do rowków teowych mm Ze śrubą teową mm 125 M M M M16 Szerokość mm Wys. dociskania mm Masa kg 1,07 1,08 1,08 1,27 1, Nr art ( ) Typ Bez śruby Do rowków teowych mm Ze śrubą teową mm 200 M20 Szerokość mm Wys. dociskania mm Masa kg 2,37 2, AMF Łapy dociskowe do imadeł maszynowych. Ze stali stopowej, niebiesko oksydowane. Masa dotyczy pary łap. Nr art Szerokość szczęk mm /160 Długość mm Szerokość mm Wysokość mm Śruba mocująca M 12, 14, 16 12, 14, 16 Masa kg 0,342 0,352 Ilość w opak par 1 1 Opak. par 1 1 AMF. Krótkie. Z bezstopniową regulacją wysokości. Wykonane ze stali ulepszonej cieplnie. Zapewniają szybkie mocowanie dociskowe przedmiotów o różnej wysokości, zajmując niewiele miejsca. Przydatne przy operacjach roboczych skrawania i wycinania na prasach, bez używania śrub teowych. Oksydowane i cynkowane. Nr art ( ) ( ) 6313 K K K K K-32 Śruba dociskowa M Długość mm Szerokość mm Wys. dociskania mm Masa kg 0,260 0,809 1,253 1,718 2,

29 Uchwyty - Kły - Podpórki Łapy dociskowe AMF. Długie. Z bezstopniową regulacją wysokości. Wykonane ze stali ulepszonej cieplnie. Zapewniają szybkie mocowanie dociskowe przedmiotów o różnej wysokości, zajmując niewiele miejsca. Przydatne przy operacjach roboczych skrawania i wycinania na prasach, bez używania śrub teowych. Oksydowane i cynkowane. Nr art. ( ) ( ) ( ) 6313 L L L-32 Do rowków teowych mm Śruba dociskowa M Długość mm Szerokość mm Wys. dociskania mm Masa kg 1,608 2,204 3, Dźwignie zaciskowe, nastawne AMF. Ze stali polerowanej. Umieszczane na śrubie łapy dociskowej. Ułatwiają i przyspieszają wymianę obrabianego przedmiotu przy produkcji seryjnej. Gwint hartowany. Otwór przelotowy, umożliwiający stosowanie długich śrub. W przypadku braku przestrzeni mozliwość regulacji długości ramienia. Pasują do łap dociskowych 6314 V, 6316 V i Rozmiary M 12 i M 16. Nr art. ( ) ( ) 6621-M M 16 Gwint M 12 M 16 Długość mm Wysokość mm

30 Uchwyty - Kły - Podpórki Łapy dociskowe Śruby do rowków teowych AMF Odkuwane ze stali ulepszonej cieplnie. Z łbem dopasowanym do rowka teowego, z długim gwintem. Wymiary zgodne z DIN 787. M6-M12 klasa wytrzymałości na zrywanie M14-M42 klasa wytrzymałości na zrywanie 8.8.Klasy wytrzymałości na zrywanie śrub i nakrętek mocujących wg DIN 267 (i odpow. Nr art. Gwint Długość Do rowków teowych Długość gwintu Ilość w opak Opak. mm mm mm mm szt szt ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) (bez nakrętki i podkładki) 209

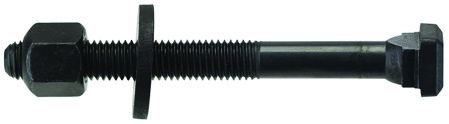

31 (z nakrętką i podkładką) Uchwyty - Kły - Podpórki Łapy dociskowe Śruby do rowków teowych AMF Odkuwane ze stali normalizowanej. Z wyfrezowaniem do prowadzenia w rowku i z długim gwintem. Wymiary wg DIN 787. M6-M12 zgodne z klasą wytrzymałości M14-M42 zgodne z klasą wytrzymałości 8.8. Nr art. Gwint Długość Do rowków teowych Długość gwintu Ilość w opak Opak. mm mm mm mm szt ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( )

32 Łapy dociskowe Uchwyty - Kły - Podpórki Śruby do rowków teowych AMF Klasa wytrzymałości na zrywanie Odkuwane ze stali ulepszonej cieplnie. Z łbem dopasowanym do rowka teowego i z długim gwintem. Wymiary zgodne z DIN 787. Nr art Gwint mm Długość mm Do rowków teowych mm Długość gwintu mm Nr art. ( ) ( ) ( ) Gwint mm Długość mm Do rowków teowych mm Długość gwintu mm Nr art ( ) ( ) ( ) Gwint mm Długość mm Do rowków teowych mm Długość gwintu mm Nr art Gwint mm Długość mm Do rowków teowych mm Długość gwintu mm Nr art. ( ) ( ) Gwint mm Długość mm Do rowków teowych mm Długość gwintu mm Nr art ( ) Gwint mm Długość mm Do rowków teowych mm Długość gwintu mm Nr art. ( ) ( ) ( ) ( ) Gwint mm Długość mm Do rowków teowych mm Długość gwintu mm Nr art ( ) ( ) ( ) Gwint mm Długość mm Do rowków teowych mm Długość gwintu mm Nr art. ( ) ( ) ( ) ( ) Gwint mm Długość mm Do rowków teowych mm Długość gwintu mm Nr art ( ) ( ) ( ) Gwint mm Długość mm Do rowków teowych mm Długość gwintu mm

33 Uchwyty - Kły - Podpórki Łapy dociskowe Śruby do rowków teowych AMF Śruba trapezowa, do rowków teowych, klasa wytrzymałości 8.8. Odkuwana ze stali normalizowanej. Z wyfrezowaniem do prowadzenia w rowku i z długim gwintem. Możliwość montażu w rowku zablokowanym dwustronnie. Pasujące nakrętki DIN 6330B i podkładki DIN Nr art. ( ) ( ) ( ) ( ) Gwint mm Długość mm Do rowków teowych mm Długość gwintu mm Ilość w opak Nr art. ( ) ( ) ( ) ( ) Gwint mm Długość mm Do rowków teowych mm Długość gwintu mm Ilość w opak Nr art. ( ) ( ) Gwint mm Długość mm Do rowków teowych mm Długość gwintu mm Ilość w opak Śruby dociskowe 212

34 Łapy dociskowe Śruby dociskowe AMF. Śruby dwustronne. Ze stali ulepszonej cieplnie. M6-M12 klasa wytrzymałości na zrywanie M14-M42 klasa wytrzymałości na zrywanie 8.8. Uchwyty - Kły - Podpórki Nr art. Gwint Długość Długość gwintu Ilość w opak Opak. mm mm mm szt szt ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( )

35 Uchwyty - Kły - Podpórki Łapy dociskowe Śruby dociskowe AMF. Sama śruba. Ze stali normalizowanej. M6-M12 zgodne z klasą wytrzymałości M14-M42 zgodne z klasą wytrzymałości 8.8. Klasy wytrzymałości śruby dociskowych i nakrętek wg DIN 267 (i odpow. ISO). Nr art. Gwint Długość Długość gwintu Ilość w opak Opak. mm mm mm szt szt ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) Nakrętki sześciokątne AMF. Ze stali ulepszonej cieplnie. Klasa wytrzymałości na zrywanie 10. Nr 6330 B. Nakrętka standardowa. O płaskich bokach, do użytku z hartowanymi podkładkami Nr art. Gwint Rozmiar klucza Wysokość Ilość w opak Opak. mm mm szt M M M M M ( ) M M ( ) M M M ( ) M ( ) M AMF. Ze stali ulepszonej cieplnie. Klasa wytrzymałości na zrywanie 10. Nr Nakrętka kołnierzowa. Nr art. Gwint Rozmiar klucza Wysokość Ilość w opak Opak. mm mm szt szt M M M M M M M M M M M ( ) M ( ) M

36 Uchwyty - Kły - Podpórki Łapy dociskowe Nakrętki sześciokątne AMF. Ze stali normalizowanej. Klasa wytrzymałości 10. Nr Nakrętka przedłużająca. Obie powierzchnie czołowe płaskie, ze znormalizowanym sfazowaniem. Klasy wytrzymałości śrub dociskowych i nakrętek wg DIN 267 (i odpow.) patrz str. 37 Nr art. Gwint Rozmiar klucza Wysokość Ilość w opak Opak. mm mm szt szt M M M M M M M M ( ) M M M ( ) M ( ) M Nakrętki szybkozaciskowe AMF. Nakrętki szybkozaciskowe - ułatwiające montaż i oszczędzające czas, szczególnie w przypadku śrub o długich gwintach lub w miejscach o utrudnionym dostępie. Nr 6331S. Nakrętka kołnierzowa odkuwana ze stali, hartowana. Klasa wytrzymałości 10. Nawlec na śrubę i zacisnąć wykonując 1/2 obrotu. AMF. Nakrętki szybkozaciskowe - ułatwiające montaż i oszczędzające czas, szczególnie w przypadku śrub o długich gwintach lub w miejscach o utrudnionym dostępie. Nr 6332S. Nakrętka z hartowanej stali, cynkowana. Klasa wytrzymałości 6. Nasunąć na śrubę z boku i zacisnąć wykonując 1/4-1/2 obrotu. Nr art. Gwint Rozmiar klucza Wysokość Ilość w opak Opak. mm mm szt szt ( ) M ( ) M ( ) M ( ) M ( ) M Podkładki AMF Wycinane, płasko prasowane i hartowane. Krawędzie załamane. Nr art Do śrub M 6 M 8 M 10 M 12 M 14 M 16 Średnica mm Grubość mm Nr art ( ) Do śrub M 18 M 20 M 22 M 24 M 30 M 36 Średnica mm Grubość mm Opak. szt Nr art. ( ) Do śrub M 42 Średnica mm 100 Grubość mm 15 Podkładki stożkowe AMF. Podkładki dociskowe o specjalnych kształtach. Nr 6319 C. Wypukłe od dołu Nr art. Średn. wewn. Średn. zewn. Ilość w opak Opak. mm mm szt szt ( ) 6, , , ( ) ( )

37 Uchwyty - Kły - Podpórki Łapy dociskowe Podkładki stożkowe AMF. Podkładki dociskowe o specjalnych kształtach. Nr 6319 D. Wklęsłość u góry o rozwartości 120. Podkładki pośrednie. Nr art. Średn. wewn. Średn. zewn. Ilość w opak Opak. mm mm szt szt ( ) 7, , ( ) 16, , ( ) ( ) ( ) scisnieta AMF. Podkładki dociskowe o specjalnych kształtach. Nr 6319 G. Krawędź wewnętrzna sfazowana stożkowo pod kątem 120. Wymiary zgodne z DIN Nr art. Średn. wewn. Średn. zewn. Ilość w opak Opak. mm mm szt szt ( ) 7, ( ) 9, ( ) , ( ) 16, , ( ) ( ) ( ) Sprężynujące podtrzymki łap dociskowych AMF. Z mosiężną śrubą ustalającą. Sprężyna podtrzymki popycha łapę do góry, ułatwiając szybką wymianę obrabianego przedmiotu. Nr art. ( ) ( ) ( ) ( ) ( ) Do śrub M 8-10 M M M M Długość mm Średn. wewn. mm 10,5 14,5 18,5 22,5 27,5 Średn. zewn. mm Nakrętki teowe AMF. 508 R. Półprodukty do nakrętek teowych. Można z nich wykonywać nakrętki ze specjalnymi gwintami. Klasa wytrzymałości 10. Wymiary wg DIN 508 (z roku 1956). Nr art. ( ) ( ) Do rowków teowych mm Opak. szt Nr art ( ) Do rowków teowych mm Opak. szt AMF Klasa wytrzymałości 10. Ze stali ulepszonej cieplnie. Wymiary wg DIN 508 (z roku 1956). Nr art Gwint M6 M8 M10 M10 M12 Do rowków teowych mm Nr art Gwint M10 M12 M14 M10 M12 Do rowków teowych mm Opak. szt Nr art Gwint M14 M16 M16 M18 M20 Do rowków teowych mm Opak. szt Nr art ( ) Gwint M20 M22 M24 M24 Do rowków teowych mm

38 Łapy dociskowe Uchwyty - Kły - Podpórki Nakrętki teowe AMF. 508 L. Wydłużona. Ze stali ulepszonej cieplnie. Klasa wytrzymałości 10. Nr art ( ) Gwint M 6 M 8 M 10 M 12 M 14 Do rowków teowych mm Długość mm Opak. szt Nr art ( ) ( ) Gwint M 16 M 18 M 20 M 24 Do rowków teowych mm Długość mm AMF Rombowa. Ze stali ulepszonej cieplnie. Klasa wytrzymałości 10. Nr art ( ) Gwint M10 M12 M14 M16 M18 Do rowków teowych mm Opak. szt Nr art ( ) Gwint M20 M24 M30 Do rowków teowych mm Opak. szt Przyrząd do czyszczenia rowków teowych AMF Przeznaczony do oczyszczania rowków teowych w obrabiarkach narzędziowych. Nr art Do rowków teowych mm Listwy ochronne do rowków teowych AMF Z profili aluminiowych. Łatwo przycina się do żądanego wymiaru piłą o drobnych zębach. Nr art. ( ) ( ) ( ) Do rowków teowych mm Długość mm Nr art. ( ) ( ) Do rowków teowych mm Długość mm

39 Uchwyty - Kły - Podpórki Łapy dociskowe Zestawy śrub dociskowych AMF Do teowych rowków mocujących. Wszystkie części wykonane są ze stali ulepszonej cieplnie. Wytrzymałość na zrywanie ok. 100 kg/mm². Zawierają następujące elementy: 787, 6379, 508, 6330B, 6334, 6319C + G i ¹) Bez nakrętki teowej 508. ²) Rozmiar 20 zawiera zamiast śrub teowych 787 dalsze 4 szt. śrub dwustronnych 125 mm i 2 szt. 80 mm, wraz z nakrętkami 508. Nr art. ( ) ( ) ( ) ( ) ( ) Gwint M 10 M 12 M 12 M 14 M 16 M 16 Do rowków teowych mm 10 1) 12 1) ) 18 Ilość części szt Nr 787, długości mm 40/63/100 50/80/125 50/80 63/100 63/100/160 63/100 Nr 6379, długości mm 50/80/ /100/ /100/ 125/200 63/100/ 160/250 80/125/250 80/125/ 160/250 Masa całkowita kg Ilość w opak zest Opak. zest Nr art. ( ) ( ) ( ) Gwint M 18 M 20 M 24 Do rowków teowych mm 20² ) Ilość części szt Nr 787, długości mm 80/ /160 Nr 6379, długości mm 80/125/ 200/315 80/125/ 200/ /160/ 250/400 Masa całkowita kg Ilość w opak zest Opak. zest Zestawy elementów mocujących AMF. Podstawowy asortyment najczęściej używanych elementów służących do mocowania przedmiotów do stołów obrabiarkowych wyposażonych w rowki teowe. Dostarczane w kartonach transportowych przyjaznych dla środowiska. Nr art ( ) AMF Nr 6532-M M M Ilość części szt Łapy dociskowe (ilość) szt 6314 Z (2) (2) 6314 Z (2) (2) 6314 Z (2) (2) Podpórki (ilość) szt 6500 E-2(4) 3(4) 6500 E-2(4) 3(4) 6500 E-2(4) 3(4) Śruby do rowków T (ilość) 787-M (2) M (4) M (4) 787-M (2) M (4) M (4) 787-M (2) M (4) M (4) Śruby mocujące (ilość) 6379-M (2) 6379-M (2) M14 160(2) 6379-M (4) M16 160(2) Nakrętki sześciok. Nr 6330 B-M 12(6) 6330 B-M 14(6) 6330 B-M 16(6) (ilość) Podkładki (ilość) Nr 6340-M 12(6) 6340-M 14(6) 6340-M 16(6) Nakrętki przedłużone Nr 6334-M 12(2) 6334-M 14(2) 6334-M 16(4) (ilość) Masa kg

40 Łapy dociskowe Zestawy elementów mocujących AMF Wybór elementów mocujących do obrabiarek narzędziowych z teowymi rowkami mocującymi. Dostarczane w drewnianym etui. Uchwyty - Kły - Podpórki Nr art. ( ) ( ) ( ) Gwint M 10 M 12 M 12 M 16 M 16 Do rowków teowych mm Ilość części szt podpórki 6500 nr 1(4) nr 2 (4) nr 3 (2 szt.) 4 łapy docisk Z śruby teowe 787 M M M M M M M M M M śruby teowe 787 M M M M M śruby dwustronne 6379 M M M M M nakrętki przedłuż M 10 M 12 M 12 M 16 M 16 6 nakrętek sześciok B M 10 M 12 M 12 M 16 M 16 6 podkładek specj G M 10 M 12 M 12 M 16 M 16 1 przyrz.do czyszcz.rowków dociski boczne wpuszcz /14 16/18 16/18 1 klucz płasko-oczkowy x18 24x24 Wymiary skrzynki mm x415x50 510x415x Opak. zest AMF Wybór elementów mocujących do obrabiarek narzędziowych z teowymi rowkami mocującymi. Dostarczane w drewnianym etui. Nr art. ( ) ( ) ( ) ( ) ( ) Gwint M 10 M 12 M 12 M 16 M 16 M 20 Do rowków teowych mm Ilość części szt podpórki 6500 nr 1 (4) nr 2 (4) nr 3 (2 szt.) nr 2 nr 3 4 łapy dociskowe 6314 Z śruby teowe 787 M M10 63 M M12 80 M M12 80 M M M M M M podtrzymki spręż. do łap 6342 nr 1 nr 2 nr 2 nr 3 nr 3 nr 4 4 śruby dwustronne 6379 M10 80 M M M M M śrub teowych nakrętki przedłuż M 10 M 12 M 12 M16 M16 M20 6 nakrętek sześciok B M 10 M 12 M 12 M16 M16 M20 6 podkładek specj G M 10 M 12 M 12 M16 M16 M20 1 przyrz.do czyszcz.rowków klucz płasko-oczkowy x Wymiary skrzynki mm Opak. zest Nr art. ( ) ( ) Gwint M 20 M 20 Do rowków teowych mm Ilość części szt podpórki 6500 nr 2 nr 3 nr 2 nr 3 4 łapy dociskowe 6314 Z śruby teowe 787 M M podtrzymki spręż. do łap 6342 nr 4 nr 4 4 śruby dwustronne 6379 M M szt. M śrub teowych 508 M nakrętki przedłuż M20 M20 6 nakrętek sześciok B M20 M20 6 podkładek specj G M20 M20 1 przyrz.do czyszcz.rowków klucz płasko-oczkowy Wymiary skrzynki mm Opak. zest 1 1 nr 2 nr 3 nr 2 nr 3 nr 2 nr 3 nr 2 nr 3 nr 2 nr 3 nr 2 nr 3 nr 2 nr 3 nr 2 nr 3 219

41 Uchwyty - Kły - Podpórki Łapy dociskowe Zestawy elementów mocujących AMF. Z tworzywa kompozytowego PBT. Zestaw elementów mocujących z 55 części, do ustawiania i mocowania lżejszych przedmiotów. Np. do urządzeń pomiarowych lub grawerskich. Nr art. ( ) ( ) AMF Nr Do śruby Nr 6535 ABS ABS-10 Masa kg Opak. zest 1 1 Podpórki AMF. Uniwersalne. Schodkowe. Ze stali normalizowanej. Wysokość dociskania = 2 podpórki. Dostarczane na sztuki. (Pasują do łap dociskowych nr 6314 Z.) Nr art E E E-3 Wys. dociskania mm Rozmiar mm AMF. Kompletny zestaw w drewnianym etui wzmocnionym blachą. Zawiera podpórki nr Nr art. ( ) AMF Nr 6500 H Ilość w opak zest 1 Opak. zest 1 AMF. Bezstopniowa regulacja wysokości. Ze stali ulepszonej cieplnie. Skośne uzębienie schodkowe. Części dolne można łaczyć z górnymi w dowolnej kombinacji. Łączne wysokości podpierania w różnych kombinacjach, jak niżej: Nr art. ( ) ( ) ( ) ( ) 6326-A 6326-B 6326-K 6326-G Wykonanie Część dolna Część dolna Część górna Część górna Masa kg 0,85 2,3 0,2 0,

42 Podpórki Uchwyty - Kły - Podpórki AMF. Podpórki schodkowe połączone sprężyną. Ze stali ulepszonej cieplnie. Regulacja wysokości w zakresie mm. Dostarczane na sztuki. Nr art Wys. dociskania mm Rozmiar mm AMF. Podpórka typu schodkowego z wewnętrznym połączeniem przy użyciu sprężyn, z magnesami. Ze stali hartowanej. Regulacja wysokości w zakresie mm. Dostarczane na sztuki. Siła przyciągania 4 magnesów = 380 N, 2 magnesów = 280 N. Nr art. ( ) 6501M-2 Wys. dociskania mm Rozmiar mm Masa kg 0,98 Podpórki regulowane AMF Podpórki w formie niewielkich podnośników śrubowych ze stali normalizowanej. Z płaską powierzchnią nośną. Gwint trapezowy samohamowny. Śruba z podkładką ustalającą. Wkładki górne pasują do tych podpórek, z wyjątkiem rozmiaru 50. Uchwyt pionowy dostarczany na indywidualne zamówienie. Nr art Wysokość maks. mm Wysokość min. mm Średnica głowicy mm Średnica korpusu mm Obciążenie maks. kg Średn. wrzeciona mm Masa kg 0,19 0,55 0,62 0,90 2, Nr art. ( ) ( ) ( ) Wysokość maks. mm Wysokość min. mm Średnica głowicy mm Średnica korpusu mm Obciążenie maks. kg Średn. wrzeciona mm Masa kg 6,9 4,6 19,

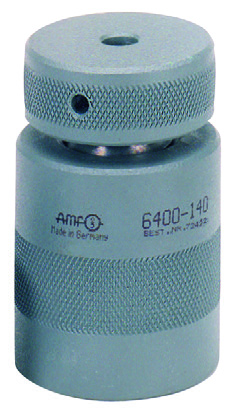

43 Uchwyty - Kły - Podpórki Podpórki Podpórki regulowane AMF. 6400M. Podpórki w formie niewielkich podnośników śrubowych ze stali normalizowanej, lakierowanej, ze stopą magnetyczną. Przystosowane do pracy w poziomie i w pionie. Z płaską powierzchnią nośną. Gwint trapezowy samohamowny. Śruba z podkładką ustalającą. Nr art. ( ) Wysokość maks. mm Wysokość min. mm Średnica głowicy mm Średnica korpusu mm Obciążenie maks. kg Średn. wrzeciona mm Masa kg 0,7 0,77 1, AMF. 6430S. Z sześciokątną nakrętką zabezpieczającą. Ze stali normalizowanej. Główka oksydowana. Do podpórek tych pasują wkładki górne Nr art ( ) Wysokość maks. mm Wysokość min. mm Obciążenie maks. kg Długość płyty mm Szerokość płyty mm Masa kg 1,8 2,2 3,8 4, AMF. Podpórka wsporcza z regulowaną wysokością. Podobne działanie jak nr 6400, ale z możliwością rozbudowy. Przy zastosowaniu płytki centrującej nr 6442 można użyć do rozbudowy podpórek AMF nr 6400 i Do podpórek pasują wkładki górne Nr art. ( ) ( ) Wysokość maks. mm Wysokość min. mm Z trzpieniem cylindrycznym mm Średnica korpusu mm Obciążenie maks. kg Masa kg 0,68 0,

44 Podpórki Uchwyty - Kły - Podpórki Wkładki górne AMF. Wkładki górne o różnych kształtach. Pasują do różnych podpórek AMF (z wyjątkiem ). Średnica centrującego czopa 12 mm. Nr wkładka o powierzchni kulistej. Nr wkładka pryzmatyczna. Nr płytka centrująca. Służy jako element pośredni przy łączeniu kilku podpórek ze sobą. Nr wkładka ustalająca. Może służyć jako element pośredni przy łączeniu kilku podpórek ze sobą. Również do współpracy z łapą dociskową przy mocowaniach stałych. Nr wkładka z kulką ślizgową. Nr art ( ) ( ) ( ) ( ) Średn. zewn. mm Średnica czopu Nr art. ( ) 6445 Średn. zewn. mm 45 Średnica czopu Podpórka podnośnikowa AMF. Model Herkules. Ułatwia ustawianie przedmiotów obrabianych o dużej masie. Z oszlifowaną sferycznie częścią górną, której wysokość może być ustawiana z dokładnością 0.1 mm za pomocą pokrętła. Średnica części górnej 37 mm. Ze stali oksydowanej. Nr art. ( ) ( ) Regulowany mm Długość mm Szerokość mm Obciążenie maks. kn Masa kg 1,3 8,6 1 1 Podnośnik śrubowy AMF Podnośnik śrubowy z kulą obrotową. Służy jako podpora punktowa. Z hartowanej i polerowanej stali. Nr art. ( ) Siła nacisku kn 30 Wysokość mm Masa kg 0,

45 Imadła maszynowe Dociski szybkomocujące Imadła maszynowe Ferax. Z żeliwa. Z klockami szczękowymi gładkimi. Do prostszych prac wiertarskich. Nr art Wersja (imadło maszynowe) Mekaniskt Mekaniskt Szerokość klocka mm Wys. klocka mm Średn. rozwarcia mm Rozstaw rowków mocuj. oś-oś mm Masa kg 4 4,5 1 1 Luna. Z żeliwa. Z niehartowanymi klockami szczękowymi z rowkiem wzdłuż górnej krawędzi, ponadto szczęka stała ma rowek pryzmatyczny. Nr art Wersja (imadło maszynowe) Mekaniskt Mekaniskt Mekaniskt Szerokość klocka mm Wys. klocka mm Średn. rozwarcia mm Rozstaw rowków mocuj. oś-oś mm Masa kg 3,3 4,0 6, Luna. Z żeliwa. Imadło maszynowe 3-pozycyjne, które ma oszlifowane na gładko 3 powierzchnie, umożliwiające mocowanie w pozycji leżącej, pionowej lub poziomej. Szczęka stała ma wycięcie pryzmatyczne zarówno pionowe jak i poziome. Nr art Wersja (imadło maszynowe) Mekaniskt Szerokość klocka mm 100 Wys. klocka mm 30 Średn. rozwarcia mm 70 Rozstaw rowków mocuj. oś-oś mm 123 Masa kg 5 Z płynną nastawą szczęki ruchomej. Z lekkiego stopu. Wrzeciono i szczęki ze stali. Szczęki ruchome pryzmatyczne. Nr art Wersja (imadło maszynowe) Mekaniskt Mekaniskt Szerokość klocka mm Wys. klocka mm Średn. rozwarcia mm Rozstaw rowków mocuj. oś-oś mm Masa kg 0,8 0, Demanders. Z żeliwa. Z niehartowanymi klockami szczękowymi z rowkiem wzdłuż górnej krawędzi. Szczęka stała ma ponadto rowek pryzmatyczny. Nr art Wersja (imadło maszynowe) Mekaniskt Mekaniskt Mekaniskt Szerokość klocka mm Wys. klocka mm Średn. rozwarcia mm Rozstaw rowków mocuj. oś-oś mm Masa kg 8,9 13,8 16, Nr art. Akcesoria Opis Opak. szt Zapasowe klocki szczękowe Zapasowe klocki szczękowe Zapasowe klocki szczękowe 1

46 Imadła maszynowe Dociski szybkomocujące Imadła maszynowe Demanders. Pneumatyczne. Z żeliwa. Z niehartowanymi klockami szczękowymi z rowkiem wzdłuż górnej krawędzi, ponadto szczęki stałe mają rowek pryzmatyczny. Pneumatyczne dosuwanie i odsuwanie szczęki ruchomej. Szczęka ruchoma może być szybko ustawiana wstępnie w pożądanym położeniu za pomocą dwóch nakrętek znajdujących się na gwintowanej części tłoczyska. Dołączenie węża sprężonego powietrza poprzez króciec o średn. zewn. 8 mm. Nr art. ( ) ( ) 95 L 130 L Wersja (imadło maszynowe) Mekaniskt Mekaniskt Szerokość klocka mm Wys. klocka mm Średn. rozwarcia mm Siła zacisku (przy 600 kpa) kn 3 3 Rozstaw rowków mocuj. oś-oś mm Masa kg Nr art. Akcesoria Opis Opak. szt ( ) ( ) Zawór nożny z wężem 1.5 m 1 ( ) ( ) Zawór nożny z wężem 1.5 m 1 Luna. Z żeliwa. Obrotowe i przechylne. Naniesione podziałki zarówno do obrotu, jak i do przechyłu. Nr art Wersja (imadło maszynowe) Mekaniskt Szerokość klocka mm 125 Wys. klocka mm 45 Średn. rozwarcia mm 95 Przechyl Obrot. 360 Masa kg 25 Luna. Z żeliwa o wysokiej wytrzymałości. Z gładkimi, hartowanymi i szlifowanymi klockami szczękowymi. Z zakrytą śrubą pociągową. Dostarczane z obrotową płytą podstawy, wyposażoną w podziałkę 360. Nr art MMV 1-50 Wersja (imadło maszynowe) Mekaniskt Szerokość klocka mm 50 Wys. klocka mm 25 Średn. rozwarcia mm 50 Masa kg 3,6 Luna. Z żeliwa o wysokiej wytrzymałości, z hartowanymi, szlifowanymi klockami szczękowymi. Z zakrytą śrubą pociągową. Obrotowe i przechylne, z podziałkami zarówno do obrotu, jak i do przechyłu. Nr art MMV 2-50 MMV Wersja (imadło maszynowe) Mekaniskt Mekaniskt Szerokość klocka mm Wys. klocka mm Średn. rozwarcia mm Przechyl Obrot Masa kg 3, Luna. Z żeliwa. Z gładkimi, hartowanymi i szlifowanymi klockami szczękowymi z wąskimi rowkami. Śruba osłonięta. Dostarczane z obrotową płytą podstawy, z podziałką 360. Nr art Wersja (imadło maszynowe) Mekaniskt Mekaniskt Mekaniskt Mekaniskt Szerokość klocka mm Wys. klocka mm Średn. rozwarcia mm Masa kg 9,5 16,0 33,0 45, Nr art. Akcesoria Opis Opak. szt Klocki gładkie 1 225

47 Imadła maszynowe Dociski szybkomocujące Imadła maszynowe Luna. Precyzyjne imadło maszynowe do mocowania przedmiotu podczas dokładnej obróbki. Może być używane przy frezowaniu, szlifowaniu, a także przy operacjach pomiarowych i kontrolnych. Ze stali. Całe hartowane (HRC 58) i precyzyjnie szlifowane. Dokładność kątowa mm/100 mm. W ruchomej szczęce wyszlifowany jest rowek pryzmatyczny. Można montować do stołu z 4 różnych stron. Śruba pociągowa z gwintem trapezowym. Nr art Wersja (imadło maszynowe) Mekaniskt Mekaniskt Mekaniskt Szerokość klocka mm Wys. klocka mm Średn. rozwarcia mm Masa kg 3,0 3,8 11, Röhm. Imadło precyzyjne, wykonane ze stali narzędziowej stopowej, hartowanej i precyzyjnie szlifowanej. Do wykonawstwa narzędzi, szlifowania, frezowania, grawerowania, oraz do prac pomiarowych i kontrolnych. Z wyszlifowanym rowkiem pryzmatycznym w szczęce ruchomej. Dostarczane w pudełku drewnianym. PL-G zaciskane za pomocą śruby pociągowej. PL-S i PLF mają system zaciskania z regulacją dokładną. Nr art. ( ) ( ) ( ) ( ) ( ) ( ) PL-60G PL-70G PL-90G PLF-0 PLF-1 PLF-2 Wersja (imadło maszynowe) Mekaniskt Mekaniskt Mekaniskt Mekaniskt Mekaniskt Mekaniskt Szerokość klocka mm Wys. klocka mm Średn. rozwarcia mm Dokładność kątowa mm 0,005 0,005 0,005 0,005 0,005 0,005 Równoległość mm 0,002 0,002 0,002 0,005 0,005 0,005 Masa kg 1,6 4,0 7,6 1,4 4,1 7, Nr art. ( ) ( ) ( ) PL-70S PL-90S PL-120S Wersja (imadło maszynowe) Mekaniskt Mekaniskt Mekaniskt Szerokość klocka mm Wys. klocka mm Średn. rozwarcia mm Dokładność kątowa mm 0,005 0,005 0,005 Równoległość mm 0,002 0,002 0,002 Masa kg 3,0 5,8 13, Luna. Imadło precyzyjne. Przeznaczone do obróbki precyzyjnej, przede wszystkim do wielooperacyjnych frezarek i szlifierek. Możliwe jest zamocowanie do sześcianów, podstaw lub stołów. Bardzo duży zakres rozwarcia. Niewielka waga. Nr art Wersja (imadło maszynowe) Maszynowe Maszynowe Szerokość klocka mm Wys. klocka mm Średn. rozwarcia mm Siła zacisku (przy 600 kpa) kn Masa kg 12,7 25,6 1 1 Nr art. Akcesoria Opis Opak. szt Klocki szczęk standard Luna. Hydrauliczne imadła maszynowe z żeliwa. Przeznaczone m.in. do obrabiarek CNC. Dzięki zastosowaniu systemu wspomagania Gyra uzyskuje się dużą siłę zacisku przy użyciu niewielkiej siły ręki. Śruba pociągowa całkowicie zakryta dla zapewnienia ochrony przed wiórami i kurzem. Szybkie i pewne mocowanie przedmiotu przy łatwości obsługi. Przestawianie imadła w jedno z trzech położeń, dla różnych zakresów rozwarcia szczęk. Dokładność 0.02 mm. Dostarczane z obrotową płytą podstawy. Nr art VH-5 VH-6 Wersja (imadło maszynowe) Hydrauliskt Hydrauliskt Szerokość klocka mm Wys. klocka mm Średn. rozwarcia mm Siła zacisku (przy 600 kpa) kn Wysokość całk. mm Masa kg

48 Imadła maszynowe Dociski szybkomocujące Imadła maszynowe Röhm. Imadło maszynowe z żeliwa, z zaciskaniem samocentrującym. Szczególnie dobrze nadaje się do konwencjonalnych wiertarek i frezarek. Śruba pociągowa zakryta dla ochrony od wiórów i brudu. Budowa lekka, zapewniająca łatwość użytkowania i szybkość zaciskania. Można zamontować na płycie obrotowej. Dostarczany z nakładkami typu SGN, które są gładkie z jednej strony a rowkowane z drugiej, oraz z korbą. Nr art. ( ) ( ) ( ) UZ-2 UZ-3 UZ-4 Wersja (imadło maszynowe) Mekaniskt Mekaniskt Szerokość klocka mm Wys. klocka mm 31,6 39,6 49,6 Średn. rozwarcia mm Siła zacisku (przy 600 kpa) kn Masa kg 12, Nr art. ( ) ( ) UZ-5 UZ-6 Wersja (imadło maszynowe) Mekaniskt Mekaniskt Szerokość klocka mm Wys. klocka mm 62,6 62,6 Średn. rozwarcia mm Siła zacisku (przy 600 kpa) kn Masa kg Röhm. Kompaktowe imadło sterowane numerycznie, z korpusem wykonanym z jednego bloku stalowego, oraz hartowanymi, szlifowanymi, szczękami stopniowymi. Wszystkie powierzchnie prowadzące są hartowane i szlifowane. Przeznaczone do stosowania w obrabiarkach sterowanych numerycznie. Dokładna osłona nie pozwala na przedostawanie się wiórów do wnętrza korpusu. Gwintowana śruba pociągowa, z ręcznym ustawianiem wstępnym wartości siły zacisku. Mechaniczne wspomaganie siły zaciskania (RKE-92 L posiada wspomaganie mechaniczno-hydrauliczne). Szczęki są odwracane, a szczęka ruchoma może być ustawiana w jednej z dwóch pozycji. Nr art. ( ) ( ) ( ) RKE-92L RKE-125L RKE-160L Wersja (imadło maszynowe) Mekaniskt Mekaniskt Mekaniskt Szerokość klocka mm Wys. klocka mm Średn. rozwarcia mm mm Siła zacisku (przy 600 kpa) kn Masa kg Nr art. ( ) RKE-200L Wersja (imadło maszynowe) Mekaniskt Szerokość klocka mm 200 Wys. klocka mm 60 Średn. rozwarcia mm mm Siła zacisku (przy 600 kpa) kn 60 Masa kg 85 Demanders. Z żeliwa meehanite. Z hartowanymi, całkowicie szlifowanymi, gładkimi klockami szczękowymi. Boki są szlifowane równolegle z tolerancją 0.02 mm, jak również pod kątem prostym do płaszczyzny podstawy, co umożliwia montaż zarówno w pozycji płaskiej, jak i bocznej. Po bokach odlane rowki do mocowania za pomocą łap dociskowych. Jako wyposażenie dodatkowe występują: obrotowa podstawa z naniesioną podziałką 0-180, ogranicznik długości, pryzmatyczne klocki szczękowe do mocowania okrągłych przedmiotów. Imadła z wyfrezowaniami do klocków rowkowych dostarczane są na indywidualne zamówienie. Nr art. ( ) ( ) MS 125 MS 160 MS 200 Wersja (imadło maszynowe) Mekaniskt Mekaniskt Mekaniskt Szerokość klocka mm Wys. klocka mm Średn. rozwarcia mm Siła zacisku (przy 600 kpa) kn Nr art. Akcesoria Opis Opak. szt ( ) ( ) Klocki pryzmatyczne (2) 1 ( ) ( ) Łapy dociskowe i śruby 1 ( ) ( ) Klocki pryzmatyczne (2) 1 ( ) Klocki standardowe (2) ( ) Łapy dociskowe i śruby 1 227

49 Imadła maszynowe Dociski szybkomocujące Imadła samocentrujące Luna. Z żeliwa. Szlifowane i hartowane wkładki stalowe szczęk ruchomych. Odwracany blok wsporczy, pełniący funkcję trzeciej szczęki, ma po dwu stronach rowki pryzmatyczne o różnych szerokościach. Regulowany ogranicznik umożliwia uzyskanie powtarzalnego ustawienia przedmiotu przy pracy seryjnej. Dwie płyty podstawy pozwalają na zamocowanie imadła w poziomie lub w pionie. Wymiary większej płyty podstawy mm. Wymiary mniejszej płyty podstawy mm. Nr art Szerokość klocka mm 100 Średnica rozwarcia mm Rozstaw rowków mocuj. oś-oś mm 135 Masa kg 20 Podzielnice Z uchwytem 3-szczękowym. Ustawienie od poziomego - 0 stopni, do pionowego - 90 stopni. Dostarczane w komplecie z konikiem i trzema tarczami podziałowymi: tarcza 1. z otworami, tarcza 2. z otworami, tarcza 3. z otworami. Nr art Rozmiar uchwytu mm Wysokość środka nad stołem mm Otwór przelotowy mm Szczelina prowadząca mm Masa kg Stoły obrotowe Stoły obrotowe do pracy poziomej i pionowej. Do wiertarek i frezarek. Do operacji podziałowych w poziomie i w pionie. Ze stożkiem środkowym. Stół wykonany z żeliwa meehanite. Nr art Średnica mm 200 Wys. środka, w poz. stojącej mm 135 Otwór centralny MK 3 Szerokość rowka T mm 14 Liczba rowków teowych szt 4 Masa kg Stoły frezarskie Stół współrzędnościowy Demanders. Ze specjalnego żeliwa. Z trzema rowkami teowymi. Górna powierzchnia stołu ma gwarantowaną równoległość płaszczyznową 0.03 mm. Rozdzielczość podziałek 0.1 mm. Skok śrub posuwów wzdłużnego i poprzecznego wynosi 2 mm/obrót. Kółko ręczne posuwu wzdłużnego znajduje się z lewej strony. Może być dołączany za pomocą standardowych elementów mocujących do wiertarek, także do stojaków wiertarek ręcznych; może być również wykorzystany w roli dodatkowych sań we frezarkach. Przykłady zastosowań: operacje frezowania, wiercenia i szlifowania. Bez rowka olejowego. Nr art Napęd Hand Długość stołu mm 300 Szerokość stołu mm 160 Szerokość rowka T mm 10 Rozstaw rowków T, oś-oś mm 50 Posuw wzdłużny mm 180 Posuw poprzeczny mm 100 Wysokość całk. mm 80 Masa kg 14,5

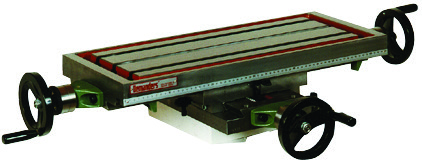

50 Imadła maszynowe Dociski szybkomocujące Stoły frezarskie Stół współrzędnościowy Luna. Stół współrzędnościowy wykonany z żeliwa, z trzema rowkami teowymi i dookolnym rowkiem olejowym. Posuw wzdłużny - z dwiema korbkami - posiada łatwo nastawiany ogranicznik i wyraźną podziałkę. Szlifowane prowadnice z klinami regulacyjnymi w obu kierunkach posuwu, oraz szlifowana powierzchnia stołu. Podziałki z wyraźnymi działkami co 0.02 mm. Nr art MCT 430 Napęd Hand Długość stołu mm 430 Szerokość stołu mm 240 Szerokość rowka T mm 12 Rozstaw rowków T, oś-oś mm 72 Posuw wzdłużny mm 230 Posuw poprzeczny mm 150 Wysokość całk. mm 152 Masa kg 48 Demanders. Z żeliwa wysokiej klasy. Precyzyjnie szlifowane zarówno prowadnice jak i powierzchnia stołu. Z dookolnym rowkiem olejowym. Blokady każdego z dwu posuwów. Śruby pociągowe posuwów są osadzone na łożyskach oporowych. Zarówno posuw wzdłużny jaki i poprzeczny posiadają łatwo nastawiane ograniczniki ruchu. Kliny regulacyjne w obu kierunkach. Wyraźne podziałki o rozdzielczości 0.05 mm; na zamówienie stół może być dostarczony z podziałkami o rozdzielczości 1/64 cala. Kółko ręczne posuwu wzdłużnego znajduje się z lewej strony, a z prawej strony można dołączyć napęd mechaniczny. (Na zamówienie stół może być dostarczony z kółkiem ręcznym z prawej strony). Nr art FB 101 FB 102 Napęd Hand Hand Długość stołu mm Szerokość stołu mm Szerokość rowka T mm Rozstaw rowków T, oś-oś mm Posuw wzdłużny mm Posuw poprzeczny mm Wysokość całk. mm Masa kg Nr art. Akcesoria Opis Opak. szt Centrum 60 mm ( ) Centrum 110 mm Centrum 60 mm ( ) Centrum 110 mm 1 Demanders. Z żeliwa wysokiej klasy. Precyzyjnie szlifowany. Z trzema rowkami teowymi i rowkiem dookolnym. Stabilne wykonanie ze wzmocnieniami zarówno samego stołu, jak podstawy pośredniej i dolnej. Kliny regulacyjne w obu kierunkach. Wyposażony w blokadę każdego z posuwów. Śruby pociągowe posuwów są osadzone na łożyskach oporowych. Zarówno posuw wzdłużny jak i poprzeczny posiadają łatwo nastawiane ograniczniki ruchu. Nr art. ( ) FB 501 Napęd Hand Długość stołu mm 650 Szerokość stołu mm 270 Szerokość rowka T mm 14 Rozstaw rowków T, oś-oś mm 70 Posuw wzdłużny mm 450 Posuw poprzeczny mm 250 Wysokość całk. mm 140 Masa kg 90 Nr art. Akcesoria Opis Opak. szt ( ) ( ) Centrum 110 mm 1 ( ) ( ) Centrum 125 mm 1 ( ) ( ) Centrum 60 mm 1 229

51 Imadła maszynowe Dociski szybkomocujące Stoły frezarskie Stół współrzędnościowy, z napędem mechanicznym Demanders. Podstawową część stanowi stół frezarski 1536 wyposażony dodatkowo w mechaniczny posuw wzdłużny, napędzany silnikiem elektrycznym z przekładnią. Napęd posuwu jest przenoszony przez sprzęgło cierne. Przekładnia umożliwia uzyskanie 6 prędkości posuwu w dwóch grupach, jak również może być odłączona dla realizowania napędu ręcznego. Silnik 3-faz V. Nr art. ( ) FB 402 Napęd Motor Długość stołu mm 584 Szerokość stołu mm 240 Szerokość rowka T mm 14 Rozstaw rowków T, oś-oś mm 60 Posuw wzdłużny mm 365 Posuw poprzeczny mm 155 Wysokość całk. mm 125 Masa kg 64 Nr art. Akcesoria Opis Opak. szt ( ) Centrum 60 mm 1 ( ) ( ) Centrum 110 mm 1 Demanders. Z żeliwa wysokiej klasy. Precyzyjnie szlifowany. Z trzema rowkami teowymi i rowkiem dookolnym. Stabilne wykonanie ze wzmocnieniami zarówno samego stołu, jak podstawy pośredniej i dolnej. Możliwość osadzenia klinów w obu kierunkach. Posiada blokadę każdego z posuwów. Nr art. ( ) FB-502 Napęd Motor Długość stołu mm 650 Szerokość stołu mm 270 Szerokość rowka T mm 14 Rozstaw rowków T, oś-oś mm 70 Posuw wzdłużny mm 440 Posuw poprzeczny mm 250 Wysokość całk. mm 140 Masa kg 94 Nr art. Akcesoria Opis Opak. szt ( ) ( ) Centrum 110 mm 1 ( ) ( ) Centrum 125 mm 1 ( ) ( ) Centrum 60 mm 1 Docisk szybkomocujący AMF. Docisk kombinowany zacisk i blokada uzyskiwane w jednym ruchu. Kierunek działania pionowy i poziomy, płyta mocująca pozioma. Samoblokujący. Rękojeść ergonomiczna, pokryta tworzywem sztucznym. Cynkowany. Nr art. ( ) ( ) Siła docisku, pionowa N Siła nacisku w poziomie N Dług. całkowita mm Wys. dociskania mm Masa kg 0,34 1,

52 Imadła maszynowe Dociski szybkomocujące Docisk szybkomocujący AMF. Działanie przegubowe. Kierunek nacisku pionowy, płaszczyzna mocowania pozioma. Samoblokujące. Rękojeść pokryta tworzywem sztucznym. Cynkowany. Nr art Siła docisku kp N Śruba dociskowa mm 25 M 4 30 M 5 35 M 6 45 M 8 65 M 8 Dług. całkowita mm Wys. dociskania mm Masa kg 0,06 0,11 0,17 0,41 0, Nr art Siła docisku kp N Śruba dociskowa mm 80 M M 12 Dług. całkowita mm Wys. dociskania mm Masa kg 1,48 2, AMF. Działanie przegubowe. Kierunek nacisku pionowy, płaszczyzna mocowania pozioma. Samoblokujące. Rękojeść pokryta tworzywem sztucznym. W wykonaniu nierdzewnym, nadający się do zastosowań w przemyśle przetwórczym, spożywczym i na platformach morskich. Antymagnetyczny, odporny na korozję i kwasy. Nr art. ( ) NI NI NI-4 Siła docisku kp N Śruba dociskowa mm 25 M 4 35 M 6 65 M 8 Dług. całkowita mm Wys. dociskania mm Masa kg 0,06 0,17 0, AMF. Działanie przegubowe. Kierunek działania pionowy, płaszczyzna mocowania pozioma. Samoblokujący. Cynkowany na czarny mat, z czarnym pokryciem plastikowym rękojeści. Do stosowania w sytuacji, gdy nie są pożądane refleksy świetlne, np. przy pomiarach optycznych zamocowanych detali. Nr art. ( ) ( ) ( ) ( ) 6800B B B B-3 Siła docisku kp N Śruba dociskowa mm 34.5xM4 38xM5 46xM6 63xM8 Dług. całkowita mm Wys. dociskania mm Masa kg 0,06 0,11 0,18 0,

53 Imadła maszynowe Dociski szybkomocujące Docisk szybkomocujący AMF. Odpowiednik modelu 6800, ale z silnym mechanizmem blokującym, uniemożliwiającym samoczynne otwarcie np. przy silnych wibracjach lub innych niekorzystnych oddziaływaniach na obrabiany przedmiot. Blokada zarówno w położeniu zamkniętym jak i otwartym. Nr art S S-4 Siła docisku kp N Śruba dociskowa mm 45 M 8 65 M 8 Dług. całkowita mm Wys. dociskania mm Masa kg 0,47 0, AMF. Działanie przegubowe. Kierunek działania poziomy, płaszczyzna mocowania pozioma. Samoblokujące. Rękojeść pokryta tworzywem sztucznym. Cynkowane. Wielkości 0-4 również w wykonaniu nierdzewnym, tj. antymagnetyczne, odporne na korozję i kwasy. Nr art Siła docisku kp N Śruba dociskowa mm 25 M 4 30 M 5 35 M 6 45 M 8 Wys. do ramienia napin. mm 14, Dług. całkowita mm Wysokość całk. mm ,5 Masa kg 0,04 0,11 0,19 0, Nr art Siła docisku kp N Śruba dociskowa mm 65 M 8 65 M 8 Wys. do ramienia napin. mm Dług. całkowita mm Wysokość całk. mm Masa kg 0,70 1, AMF. Działanie przegubowe. Kierunek nacisku pionowy, płaszczyzna mocowania pozioma. Samoblokujący. Rękojeść pokryta tworzywem sztucznym. W wykonaniu nierdzewnym, antymagnetyczny, odporny na korozję i kwasy. Nr art ( ) 6830NI NI NI NI-3 Siła docisku kp N Śruba dociskowa mm 25 M 4 30 M 5 35 M 6 45 M 8 Wys. do ramienia napin. mm 14, Dług. całkowita mm Wysokość całk. mm ,5 Masa kg 0,04 0,11 0,19 0, AMF. Działanie przegubowe. Kierunek działania pionowy, płaszczyzna mocowania pozioma. Samoblokujący. Cynkowany na czarny mat, z czarnym pokryciem plastikowym rękojeści. Do stosowania w sytuacji, gdy nie są pożądane refleksy świetlne, np. przy pomiarach optycznych zamocowanych detali. Nr art. ( ) ( ) ( ) ( ) 6830B B B B-3 Siła docisku kp N Śruba dociskowa mm 32xM4 38xM5 45xM6 58xM8 Wys. do ramienia napin. mm 14, Dług. całkowita mm Wysokość całk. mm ,5 Masa kg 0,04 0,11 0,19 0,

54 Imadła maszynowe Dociski szybkomocujące Docisk szybkomocujący AMF. Odpowiednik modelu 6830, ale z silnym mechanizmem blokującym, uniemożliwiającym samoczynne otwarcie np. przy silnych wibracjach lub innych niekorzystnych oddziaływaniach na obrabiany przedmiot. Blokada zarówno w położeniu zamkniętym jak i otwartym. Nr art S S-4 Siła docisku kp N Śruba dociskowa mm 45xM8 65 M 8 Wys. do ramienia napin. mm Dług. całkowita mm Wysokość całk. mm 48,5 75 Masa kg 0,39 0,8 1 1 AMF. Działanie przegubowe. Kierunek działania i płaszczyzna mocowania pionowe. Samoblokujące. Rekojeść pokryta tworzywem sztucznym. Cynkowane. Nr art Siła docisku kp N Śruba dociskowa mm 25 M 4 30 M 5 35 M 6 45 M 8 65 M 8 Wys. do ramienia napin. mm 24,5 31, ,5 Dług. całkowita mm Wysokość całk. mm Masa kg 0,04 0,11 0,19 0,32 0, Nr art. ( ) Siła docisku kp N Śruba dociskowa mm 65 M 8 Wys. do ramienia napin. mm 65 Dług. całkowita mm 321 Wysokość całk. mm 92,5 Masa kg 1,08 AMF. Działanie przegubowe. Kierunek działania pionowy, płyta mocująca pionowa. Samoblokujący. Cynkowany na czarny mat, z czarnym pokryciem plastikowym rękojeści. Do stosowania w sytuacji, gdy nie są pożądane refleksy świetlne, np. przy pomiarach optycznych zamocowanych detali. Nr art. ( ) ( ) ( ) 6832B B B-3 Siła docisku kp N Śruba dociskowa mm 38 M 5 45 M 6 58 M 8 Wys. do ramienia napin. mm 31, Dług. całkowita mm Wysokość całk. mm Masa kg 0,11 0,19 0, AMF. Odpowiednik modelu 6832, ale z silnym mechanizmem blokującym, uniemożliwiającym samoczynne otwarcie np. przy silnych wibracjach lub innych niekorzystnych oddziaływaniach na obrabiany przedmiot. Blokada zarówno w położeniu zamkniętym jak i otwartym. Nr art S-4 Siła docisku kp N Śruba dociskowa mm 65 M 8 Wys. do ramienia napin. mm 66 Dług. całkowita mm 287 Wysokość całk. mm 97 Masa kg 0,80 233

55 Imadła maszynowe Dociski szybkomocujące Docisk szybkomocujący AMF. Działanie przegubowe. Kierunek działania i płaszczyzna mocowania pionowe. Samoblokujące. Rękojeść pokryta tworzywem sztucznym. Cynkowane. Nr art. ( ) ( ) Siła docisku kp N Śruba dociskowa mm M5x30 M6x35 M8x45 M8x65 Wys. do ramienia napin. mm Dług. całkowita mm Wysokość całk. mm ,5 133 Masa kg 0,17 0,25 0,39 0, AMF. Działanie przegubowe. Kierunek działania i płaszczyzna mocowania pionowe. Samoblokujące. Rekojeść pokryta tworzywem sztucznym. Cynkowane. Nr art Siła docisku kp N Śruba dociskowa mm 30 M 5 35 M 6 45 M 8 80 M 12 Wys. do ramienia napin. mm Dług. całkowita mm Wysokość całk. mm , Masa kg 0,11 0,18 0,41 1, Nr art. ( ) Siła docisku kp N Śruba dociskowa mm 110 M12 Wys. do ramienia napin. mm 117 Dług. całkowita mm 231 Wysokość całk. mm 369 Masa kg 2,20 AMF. Odpowiednik modelu 6802, ale z silnym mechanizmem blokującym, uniemożliwiającym samoczynne otwarcie np. przy silnych wibracjach lub innych niekorzystnych oddziaływaniach na obrabiany przedmiot. Blokada zarówno w położeniu zamkniętym jak i otwartym. Nr art. ( ) ( ) ( ) 6802 S S S-4 Siła docisku kp N Śruba dociskowa mm 35xM6 45 M 8 65 M 8 Wys. do ramienia napin. mm Dług. całkowita mm Wysokość całk. mm Masa kg 0,18 0,47 0,

56 Imadła maszynowe Dociski szybkomocujące Docisk szybkomocujący AMF. Działanie przegubowe. Kierunek działania pionowy, płyta mocująca pionowa, kątowa. Samoblokujący. Rękojeść pokryta tworzywem sztucznym. Cynkowane. Rozmiar 2 występuje również w wykonaniu ze stali nierdzewnej. Nr art Siła docisku kp N Śruba dociskowa mm 30 M 5 35 M 6 45 M 8 65 M 8 Wys. do ramienia napin. mm Dług. całkowita mm Wysokość całk. mm Masa kg 0,125 0,22 0,40 0, AMF. Działanie przegubowe. Kierunek nacisku pionowy, płaszczyzna mocowania pionowa z wykorzystaniem płytki kątownikowej. Samoblokujący. Rękojeść pokryta tworzywem sztucznym. W wykonaniu nierdzewnym. Nr art. ( ) 6803NI-2 Siła docisku kp N Śruba dociskowa mm 35 M 6 Wys. do ramienia napin. mm 60 Dług. całkowita mm 77 Wysokość całk. mm 167 Masa kg 0,22 AMF. Wykonanie wzmocnione. Działa na zasadzie mechanizmu przegubowego. Kierunek docisku pionowy, płaszczyzna mocowania pozioma. Do użytkowania przy dużych obciążeniach w warunkach ciągłych. Rękojeść pokryta plastikiem. Oksydowane. Nr art ( ) 6811P P P P-8 Siła docisku kp N Śruba dociskowa mm 50 x M 6 80 x M x M x M 12 Wys. do ramienia napin. mm Dług. całkowita mm Masa kg 0,32 1,25 2,13 4,

57 Imadła maszynowe Dociski szybkomocujące Docisk szybkomocujący AMF. Wykonanie wzmocnione. Działa na zasadzie mechanizmu przegubowego. Kierunek docisku pionowy, płaszczyzna mocowania pionowa. Do użytkowania przy znacznych obciążeniach w warunkach ciągłych. Rękojeść pokryta plastikiem. Oksydowane. Nr art. ( ) ( ) ( ) ( ) 6812P P P P-8 Siła docisku kp N Wys. do ramienia napin. mm ,5 106 Dług. całkowita mm Masa kg 0,32 1,32 2,12 4, Napinacz do zamknięć AMF. Działanie przegubowe. Z poziomo działającym hakiem dociągającym i poziomym momentem dociągającym. Podstawa mocująca pozioma. Rękojeść pokryta tworzywem sztucznym. Cynkowany. Do napinacza AMF nr 6847 pasuje zaczep AMF nr 6847G mocowany na obiekcie dociąganym/zamykanym napinaczem Nr art Siła docisku kp N Dług. całkowita mm Długość ciągnięcia mm Wysokość do haka ciągn. mm 34, Masa kg 0,10 0,27 0, Nr art. Akcesoria Opis Opak. szt Zaczep 6847G-1, wym. podstawy mm, średn. 1 otworów 4.5 mm, wysokość 22.7 mm Zaczep 6847G-3, wym. podstawy mm, średn. otworów 5.5 mm, wysokość 22.7 mm ( ) Zaczep 6847G-5, wym. podstawy mm, średn. 1 otworów 11 mm, wysokość 49.1 mm AMF. Działanie przegubowe. Z poziomo działającym hakiem dociągającym i poziomym momentem dociągającym. Podstawa mocująca pozioma. Rękojeść pokryta tworzywem sztucznym. Do napinacza AMF nr 6847NI pasuje zaczep AMF nr 6847GNI mocowany na obiekcie dociąganym/zamykanym napinaczem 6847NI. W wykonaniu nierdzewnym, nadający się do zastosowań w przemyśle przetwórczym, spożywczym i na platformach morskich. Antymagnetyczny, odporny na korozję i kwasy. Nr art ( ) ( ) 6847NI NI NI-5 Siła docisku kp N Dług. całkowita mm Długość ciągnięcia mm Wysokość do haka ciągn. mm 34, Masa kg 0,10 0,27 0, Nr art. Akcesoria Opis Opak. szt ( ) Zaczep 6847GNI-1, wym. podstawy mm, średn. 1 otworów 4.5 mm, wysokość 22.7 mm ( ) ( ) Zaczep 6847GNI-3, wym. podstawy mm, średn. 1 otworów 5.5 mm, wysokość 22.7 mm ( ) ( ) Zaczep 6847GNI-5, wym. podstawy mm, średn. 1 otworów 11 mm, wysokość 49.1 mm 236 AMF. Z poziomo działającym jarzmem dociągającym i poziomym momentem dociągającym. Z podstawą mocującą poziomą. Rękojeść pokryta tworzywem sztucznym. Cynkowany. Dostarczany z zaczepem. Nr art H H H-4 Siła docisku kp N Dług. całkowita mm Regulacja długości ciągnięcia mm Wysokość całk. mm ,5 Masa kg 0,12 0,33 0,

58 Imadła maszynowe Dociski szybkomocujące Docisk szybkomocujący Napinacz do zamknięć AMF. Z poziomo działającym jarzmem dociągającym i poziomym momentem dociągającym. Z podstawą mocującą poziomą. Rękojeść pokryta tworzywem sztucznym. Dostarczany z zaczepem. W wykonaniu nierdzewnym, nadający się do zastosowań w przemyśle przetwórczym, spożywczym i na platformach morskich. Antymagnetyczny, odporny na korozję i kwasy. Nr art ( ) 6848 HNI HNI-3 Siła docisku kp N Dług. całkowita mm Regulacja długości ciągnięcia mm Wysokość całk. mm Masa kg 0,12 0, AMF. Z pionowo działającym jarzmem dociągającym i pionowym momentem dociągającym. Z podstawą mocującą poziomą. Rękojeść pokryta tworzywem sztucznym. Cynkowany. Dostarczany z zaczepem. Nr art V V V-4 Siła docisku kp N Dług. całkowita mm Regulacja długości ciągnięcia mm Wysokość całk. mm ,5 Masa kg 0,13 0,34 0, AMF. Z pionowo działającym jarzmem dociągającym i pionowym momentem dociągającym. Z podstawą mocującą poziomą. Rękojeść pokryta tworzywem sztucznym. Dostarczany z zaczepem. W wykonaniu nierdzewnym, antymagnetyczny, odporny na korozję i kwasy. Nr art. ( ) ( ) 6848 VNI VNI-4 Siła docisku kp N Dług. całkowita mm Regulacja długości ciągnięcia mm Wysokość całk. mm 70 94,5 Masa kg 0,34 0, AMF. Napinacz do zamknięć w wykonaniu wzmocnionym, o poziomym kierunku napinania. Korpus z żeliwa ciągliwego. Hak zaczepowy odlewany ze staliwa. Jarzmo ze stali hartowanej, oksydowane. W komplecie z hakiem zaczepowym. Nr art. ( ) ( ) 6849 PH PH-5 Siła docisku kg N Dług. całkowita mm Regulacja długości ciągnięcia mm Wysokość do jarzma ciągn. mm Masa kg 2,83 4, Napinacze dwustronnego działania AMF. O długim skoku. Poziome działanie dociskające/ciągnące. Rękojeść może być obrócona pod dowolnym kątem w stosunku do powierzchni podstawy. Cynkowane. Rękojeść pokryta tworzywem sztucznym. Nr art Siła nacisku i ciągnięcia kp N Śruba dociskowa mm 20xM4 25xM6 35xM8 50xM12 Rozwartość maks. mm Wysokość nacisku i ciągnięcia mm Masa kg 0,100 0,245 0,330 0,

59 Imadła maszynowe Dociski szybkomocujące Docisk szybkomocujący Napinacze dwustronnego działania AMF. O dużym skoku, w wykonaniu krótkim. Poziome działanie dociskające/ciągnące. Cynkowane. Ergonomiczna rękojeść pokryta olejoodpornym tworzywem sztucznym. Nr art ( ) Siła nacisku i ciągnięcia kp N Śruba dociskowa mm 25xM6 35xM8 50xM12 Rozwartość maks. mm 21, Dług. całkowita mm Masa kg 0,13 0,32 1, AMF. O dużym skoku, w wykonaniu krótkim. O poziomym działaniu dociskającym/ ciągnącym. Ergonomicznie ukształtowana rękojeść wykonana z olejoodpornego tworzywa. W wykonaniu nierdzewnym. Nr art. ( ) ( ) 6844NI NI-3 Siła nacisku i ciągnięcia kp N Śruba dociskowa mm 25xM6 35xM8 Rozwartość maks. mm 21,5 40 Dług. całkowita mm Masa kg 0,13 0, AMF. O dużym skoku. Poziome działanie dociskające/ciągnące, z poziomym mocowaniem podstawy. Płytkę podstawy można odłączyć, a ramię napinające bez płytki można zamontować do dowolnego przyrządu mocującego lub napinającego itp. Rękojeść pokryta tworzywem sztucznym. Nr art Siła nacisku i ciągnięcia kp N Śruba dociskowa mm 20 M4 20 M4 25xM6 35 M8 Rozwartość maks. mm Wysokość nacisku i ciągnięcia mm Masa kg 0,065 0,125 0,245 0, Nr art Siła nacisku i ciągnięcia kp 450 N 4500 Śruba dociskowa mm 50 M12 Rozwartość maks. mm 40 Wysokość nacisku i ciągnięcia mm 30 Masa kg 0,88 AMF. O dużym skoku. Poziome działanie dociskające/ciągnące, z poziomym mocowaniem podstawy. Płytkę podstawy można odłączyć, a ramię napinające bez płytki można zamontować do dowolnego przyrządu mocującego lub napinającego itp. Rękojeść pokryta tworzywem sztucznym. W wykonaniu nierdzewnym, nadający się do zastosowań w przemyśle przetwórczym, spożywczym i na platformach morskich. Antymagnetyczny, odporny na korozję i kwasy. Nr art. ( ) ( ) 6841NI NI-3 Siła nacisku i ciągnięcia kp N Śruba dociskowa mm 20 M4 35 M8 Rozwartość maks. mm Wysokość nacisku i ciągnięcia mm Masa kg 0,065 0,

60 Imadła maszynowe Dociski szybkomocujące Docisk szybkomocujący Napinacze dwustronnego działania AMF. O dużym skoku roboczym. Kierunek docisku/naciągu poziomy, płaszczyzna mocowania pozioma. Płytę mocującą można odłączyć i zamontować samo ramię z mechanizmem roboczym do różnych przyrządów mocujących itp. Cynkowany na czarny mat, z czarnym pokryciem plastikowym rękojeści. Do stosowania w sytuacji, gdy nie są pożądane refleksy świetlne, np. przy pomiarach optycznych zamocowanych detali. Nr art. ( ) ( ) 6841B B-2 Siła nacisku i ciągnięcia kp N Śruba dociskowa mm 20 M4 25xM6 Rozwartość maks. mm Wysokość nacisku i ciągnięcia mm Masa kg 0,125 0, AMF. O dużym skoku. Z poziomym kierunkiem siły ciągnącej/naciskającej i poziomą płytą mocującą. Korpus napinacza z żeliwa kowalnego. Rękojeść pokryta tworzywem sztucznym. Cynkowane. Nr art Siła nacisku i ciągnięcia kp N Śruba dociskowa mm 35 M8 50 M12 50 M12 Rozwartość maks. mm Wysokość nacisku i ciągnięcia mm Masa kg 0,54 1,12 2, Pneumatyczne AMF. Działanie przegubowe. Siła docisku pionowa. Kierunek aktywacji oraz płyta mocująca - poziome. Nr art ( ) F F F F-4 Siła docisku, w górę kp N Siła docisku, w dół kp N Śruba dociskowa mm 30 M 5 35 M 6 45 M 8 65 M 8 Wys. do ramienia napin. mm ,5 Dług. całkowita mm Pobór powietrza na skok podw. l 0,08 0,26 0,35 0,80 Masa kg 0,26 0,87 1,16 1, AMF. Docisk o poziomym kierunku pracy, dociskająco-ciągnący. Ze śrubą dociskową i kapturkiem ochronnym. Siłownik z dwiema złączkami z gwintem G (R) 1/8, do węża o średnicy wewn. 4 mm. *) Przy 600 kpa (6 bar). Nr art. ( ) ( ) ( ) Siła docisku kp N Skok mm Dług. całkowita mm Pobór powietrza na skok podw. l 0,8 2,2 4,5 Wysokość do śruby dociskowej mm Śruba mocująca mm 35 M 8 50 M M 12 Masa kg 1,80 3,40 7, /5 i /3 239

61 Imadła maszynowe Dociski szybkomocujące Docisk szybkomocujący Pneumatyczne AMF. Działanie przegubowe. Z siłownikiem i płytą mocującą montowanymi pionowo. Można również montować poziomo. *) Przy 600 kpa (6 bar). Nr art. ( ) ( ) ( ) 6821F F F-4 Siła docisku, w górę kp N Siła docisku, w dół kp N Śruba dociskowa mm 35xM6 45xM8 65xM8 Wys. do ramienia napin. mm Pobór powietrza na skok podw. l 0,26 0,35 0,80 Masa kg 0,80 1,10 1, Ramiona dwupunktowe AMF. Z dwiema śrubami dociskowymi i kapturkiem ochronnym. Montuje się do docisku szybkomocującego z ramieniem dzielonym w sytuacji, gdy potrzebne jest mocowanie dociskowe dwupunktowe. Nr art. ( ) ( ) AMF Nr Rozstaw punktów docisk. mm Szerokość całk. mm Śruba dociskowa mm 25 M 4 30 M 5 35 M 6 45 M 8 Pasujący docisk Nr 6800 stość Nr 6830 stość Nr 6832 stość Nr 6802 stość Nr 6803 stość Nr 6820 stość Nr art ( ) ( ) AMF Nr Rozstaw punktów docisk. mm Szerokość całk. mm Śruba dociskowa mm 65 M 8 65 M 8 80 M 12 Pasujący docisk Nr 6800 stość 4 5/6 Nr 6830 stość Nr 6832 stość Nr 6802 stość 4-5/6 Nr 6803 stość Nr 6820 stość Śruby dociskowe AMF. Przegubowa, kulista, rowkowana. Nr art ( ) AMF Nr 7110DFX-12xM DFX-16xM16 Dług. gwintu mm Długość całk. mm Średnica mm AMF. Z końcem kulistym, nastawne i rowkowane. Nr art ( ) AMF Nr 7110DHX-12xM DHX-16xM16 Dług. gwintu mm Długość całk. mm

62 Imadła maszynowe Dociski szybkomocujące Docisk szybkomocujący Śruby dociskowe AMF. Odlewane. Hartowane. Rozmiary śrub 0-3 z nakrętką sześciokątną i kształtową podkładką z blachy. Rozmiary 4-7 dodatkowo z nakrętką do rowka teowego. Pasują do docisków szybkomocujących (z dzielonym ramieniem) o odpowiadających rozmiarach. Nr art. ( ) ( ) AMF Nr / Śruba dociskowa mm 25 M 4 25 M 4 30 M 5 35 M 6 45 M 8 Z nakrętką teową Nr art ( ) ( ) ( ) AMF Nr Śruba dociskowa mm 65 M 8 65 M8 80 M M12 Z nakrętką teową M M M M AMF. W wykonaniu nierdzewnym. Rozmiary 0-3 ze śrubą, nakrętką sześciokątną i kształtową podkładką z blachy, rozmiary 4-7 dodatkowo z nakrętką do rowka teowego. Pasują do docisków szybkomocujących (z dzielonym ramieniem) o odpowiadających rozmiarach. Nr art. ( ) ( ) ( ) ( ) ( ) AMF Nr 6890NI-0/0 6890NI NI NI NI-3 Śruba dociskowa mm 25 M 4 25 M 4 30 M 5 35 M 6 45 M 8 Z nakrętką teową Nr art. ( ) AMF Nr 6890NI-4 Śruba dociskowa mm 65 M 8 Z nakrętką teową M8 AMF. Z wulkanizowaną, elastyczną głowicą. Hartowane. Cynkowane. Bez nakrętek i podkładek. Nr art. ( ) ( ) AMF Nr M M M M 6 Pasujący docisk Nr 6800 stość Nr 6830 stość Nr 6832 stość Nr 6833 stość Nr 6802 stość Nr 6803 stość Nr 6841 stość Nr 6842 stość Nr 6811 A stość Nr art AMF Nr M M M M 8 Pasujący docisk Nr 6800 stość Nr 6830 stość Nr 6832 stość Nr 6833 stość Nr 6802 stość Nr 6803 stość Nr 6841 stość Nr 6842 stość Nr 6811 A stość Nr art. ( ) ( ) ( ) AMF Nr M M M 12 Pasujący docisk Nr 6800 stość Nr 6830 stość Nr 6832 stość Nr 6833 stość Nr 6802 stość Nr 6803 stość Nr 6841 stość Nr 6842 stość Nr 6811 A stość

63 Imadła maszynowe Dociski szybkomocujące Docisk szybkomocujący Śruby dociskowe, przegubowe ramiona dociskowe AMF. Przechylane w przegubie o ok. 10%. Miedziowane. Rozmiary śrub 0-3 z nakrętką sześciokątną i kształtową podkładką z blachy. Rozmiary 4-6 dodatkowo z nakrętką do rowka teowego. Pasują do docisków szybkomocujących (z dzielonym ramieniem) o odpowiadających rozmiarach. Nr art. ( ) ( ) ( ) ( ) Śruba dociskowa mm 34 M5 50 M6 75 M8 75 M8 100 M12 Z nakrętką teową M M Osłony ochronne AMF. Z gumy olejoodpornej. Umieszczane na łbie śruby dociskowej przy mocowaniu przedmiotów o delikatnej powierzchni. Nr art Śruba dociskowa M Średn. zewn. mm Wysokość mm Nr art. ( ) ( ) Śruba dociskowa M Średn. zewn. mm Wysokość mm Dociski dźwigniowe Teng Tools. Samozakleszczający, z dźwignią zwalniającą nie przyciskającą palców, obsługiwaną jedną ręką. Ze śrubą kontrującą na przycisku regulacyjnym. Płytka dociskowa osadzona przegubowo. Niklowany. Nr art SP Długość mm 320 Wys. dociskania mm 65 Średnica otworu mocującego mm 4.0 Masa g 580 Opak. SB 1 Teng Tools. Samozaciskowy, ze zwalnianiem za pomocą dźwigni nie przyszczypującej palców. Przegubowa końcówka dociskowa. Niklowany. Nr art P Długość mm 320 Wys. dociskania mm 65 Średnica otworu mocującego mm 10.0 Masa g 580 Opak. SB Luna. Lakierowany proszkiem epoksydowym, samozaciskowy, z łatwym zwalnianiem za pomocą dźwigni nie przyszczypującej palców. Przegubowe nakładki zaciskowe pozwalają ściskać również perforowane części. 5 otworów w płycie podstawy, służących do zamocowania w rowkach maszynowych, lub do przykręcenia na stałe do stołu roboczego. Nr art LU Długość mm 300 Wys. dociskania mm Głębokość szczęk mm 70 Masa g 800

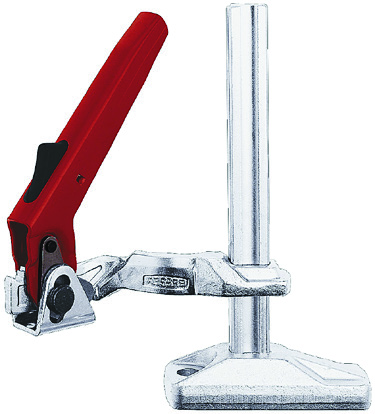

64 Imadła maszynowe Dociski szybkomocujące Docisk szybkomocujący Dociski dźwigniowe Bessey. Mocowany śrubą do stołu obrabiarki. Z bezstopniową regulacją wysokości. Obracany wokół śruby mocujacej. Płytka dociskowa na przegubie. Samoblokujacy. Zwalnianie za pomocą przycisku. Nr art BS 2 N Siła docisku N 3500 Wys. dociskania mm 200 Średnica otworu mocującego mm 10.5 Masa kg 1,35 243

65 Magnesy - Ściski - Imadła Magnesy Chwytaki Składa się z giętkiego lub sztywnego trzonu z niemagnetycznymi pazurkami chwytnymi, sterowanymi ze sprężynującej rękojeści. Do przytrzymywania lub podnoszenia małych obiektów, takich jak wkręty lub nakrętki, w miejscach z utrudnionym dostępem. Nr art Wykonanie Giętki Giętki Dług. całkowita mm Liczba pazurów chwytających szt Opak. SB 12 SB 12 Teng Tools. Składa się z giętkiej linki z niemagnetycznymi pazurami, sterowanymi ze sprężynującego uchwytu. Do mocowania lub chwytania małych obiektów, jak śrubki lub nakrętki, w miejscach o utrudnionym dostępie. Nr art AT135 Dług. całkowita mm 600 Liczba pazurów chwytających szt 4 Opak. SB 12 Teng Tools. Chwytak pazurowy z magnesem. Nr art AT135M Dług. całkowita mm 600 Liczba pazurów chwytających szt 4 Chwytaki magnetyczne Teng Tools. Przyrząd teleskopowy z lusterkiem inspekcyjnym, silnym magnesem i rysikiem. Wyposażony w sprężynujący zaczep do kieszeni. Nr art MI Długość, wyciągniętej mm 570 Średnica magnesu mm 6 Średnica lustra mm 32 Opak. szt Teng Tools. Teleskopowy chwytak z silnym magnesem. Do wyciągania magnetycznych obiektów z trudno dostępnych miejsc. Z rękojeścią z tworzywa sztucznego. Nr art SD501 Długość, wyciągniętej mm 550 Długość, zatrzaśnięty mm 160 Średnica magnesu mm 7 Siła przyciągania g 600 Opak. szt 50

66 Magnesy Magnesy - Ściski - Imadła Chwytaki magnetyczne Teng Tools. Teleskopowy chwytak magnetyczny z zaczepem do kieszeni. Magnes wychwytuje magnetyczne elementy z trudno dostępnych miejsc. Nr art TMP Długość, wyciągniętej mm 850 Średnica magnesu mm 12 Opak. szt 20 Teng Tools. Połączenie chwytaka magnetycznego i pisaka. Po odkręceniu magnesu chwytak można używać do pisania. Rękojeść z pięcioma wyciąganymi członami. Magnes ułatwia wyciąganie detali posiadających właściwości magnetyczne z miejsc trudno dostępnych. Z zaczepem do kieszeni. Nr art MP Długość, wyciągniętej mm 540 Długość, zatrzaśnięty mm 135 Średnica magnesu mm 6 Siła przyciągania g 454 Opak. SB 50 Teng Tools. Giętka, nastawna latarka, umożliwiająca oświetlenie trudno dostępnych miejsc. Z magnesem. Dostarczana bez baterii. Pasujące baterie 2 szt. R6. Nr art Dług. całkowita mm 595 Długość elastyczna mm 400 Średn. zewn. mm 10 Siła przyciągania g 750 Opak. SB 12 Miski magnetyczne Teng Tools. Miska ze stali nierdzewnej z magnesem zalanym tworzywem sztucznym, aby nie uszkadzać lakieru. Do śrub, nakrętek, podkładek itp. Może być używana równie dobrze w pozycji bocznej, jak i przekręcona do góry dnem. Wspaniała pomoc przy pracy pod samochodem itp. Nr art Średnica mm 150 Opak. SB 1 Teng Tools. Miska ze stali nierdzewnej z magnesem zalanym tworzywem sztucznym, aby nie uszkadzać lakieru. Do śrub, nakrętek, podkładek itp. Może być używana równie dobrze w pozycji bocznej, jak i przekręcona do góry dnem. Wspaniała pomoc przy pracy pod samochodem itp. Nr art A Długość mm 320 Szerokość mm 150 Wysokość mm 70 Teng Tools. Miska ze stali nierdzewnej, z magnesem zalanym tworzywem sztucznym, aby nie uszkadzać lakieru. Do śrub, nakrętek, podkładek itp. Może być używana równie dobrze w pozycji na boku, jak i do góry dnem. Nr art S Długość mm 295 Szerokość mm 270 Wysokość mm

67 Magnesy - Ściski - Imadła Magnesy Stałe Magnes w kształcie podkowy, o dużej sile przyciągania. Nr art Odległość między biegunami 42 mm Sekcja mm 8 19m Wysokość mm 125 Masa g 360 Opak. SB 6 Eclipse. Magnes neodymowy, niklowany powierzchniowo, o bardzo dużej sile przyciągania w stosunku do swych wymiarów, do stosowania w miejscach o bardzo ograniczonej przestrzeni. Wytrzymuje temperatury robocze do 100. Pakowane w tubie plastikowej umieszczonej w torebce plastikowej Nr art N805RS N809RS N815RS Grubość mm Magnetyczna siła przyciągania N Masa g Średn. zewn. mm Ilość w opak Opak. szt SB 1 SB 1 SB 1 Eclipse. Magnes neodymowy, w płaszczu aluminiowym, o bardzo dużej sile przyciągania. Wytrzymuje temperatury robocze do 100. Posiada gwintowany otwór. Przeznaczony do wykorzystania kontaktowego, dzięki czemu możliwe jest uzyskiwanie takiej samej lub większej siły przyciągania przez magnes o mniejszych wymiarach niż konwencjonalny. Nr art NH025 NH065 NH240 Gwint M5 M6 M6 Wysokość mm Magnetyczna siła przyciągania N Masa g Średn. zewn. mm Opak. szt SB 10 SB 10 SB 5 Eclipse. Magnesy neodymowe pokryte gumą Santroprene, o bardzo dużej sile przyciągania oraz odporne na korozję. Ten typ magnesu idealnie nadaje się do użytku na powierzchniach, które chcemy uchronić od porysowania, a także gdy przy użyciu zwykłego magnesu występuje ryzyko ślizgania się po materiale. Można używać na powierzchniach lakierowanych lub szczególnie wrażliwych, w sytuacji gdy konieczne jest zastosowanie bardzo silnego magnesu bez uszkadzania powierzchni materiału. Odporność na siły boczne przesuwające jest dodatkowo zwiększona dzięki efektowi przysysania się gumy do powierzchni. Maks. temperatura pracy 60 C. Dostarczane po 2 szt. w opakowaniu. E853 i E854 z gwintem zewnętrznym. E853/1 i E854/1 z gwintem wewnętrznym. Nr art E853 E854 E853/1 Gwint M6 15 mm M8 15 mm M4 15 mm Wysokość mm Wysokość całk. mm 21 23,5 10,5 Magnetyczna siła przyciągania N Masa g Średn. zewn. mm Opak. szt SB 1 SB 1 SB 1 Nr art E854/1 Gwint M5 15 mm Wysokość mm 8.5 Wysokość całk. mm 15 Magnetyczna siła przyciągania N 180 Masa g 105 Średn. zewn. mm 66 Opak. szt SB 1

68 Magnesy Magnesy - Ściski - Imadła Stałe Eclipse. Magnesy ceramiczne w płaszczu stalowym, o dużej sile przyciągania. Użyteczne w wielu zastosowaniach, np. w przyrządach mocujących itp. Temperatury robocze do 100. Nr art E700 E701 E702 E703 Wysokość mm Magnetyczna siła przyciągania N Masa g Średn. zewn. mm Opak. szt SB 20 EOF SB 20 EOF SB 20 EOF SB 10 EOF Nr art E704 E705 E706 E707 Wysokość mm Magnetyczna siła przyciągania N Masa g Średn. zewn. mm Opak. szt SB 10 EOF SB 10 EOF SB 5 EOF SB 5 EOF Nr art E708 E709 Wysokość mm Magnetyczna siła przyciągania N Masa g Średn. zewn. mm Opak. szt SB 1 SB 1 Eclipse. Magnesy ferrytowe z obudową cynkowaną, o dużej sile przyciągania. Wytrzymują temperatury do 100. Nadają się do zabudowy, a także do pociągania lub mocowania. Nr art E860RB E861RB E862RB E863RB E864RB E865RB E866RB Gwint M 3 M 3 M 3 M 3 M 4 M 4 M 4 Długość mm Wysokość całk. mm 11, Magnetyczna siła przyciągania N Masa g Średn. zewn. mm Opak. szt SB 10 SB 10 SB 10 SB 10 SB 10 SB 10 SB 10 Nr art E867RB E868RB E869 E870 E871 E872 E873 Gwint M 5 M 4 M 6 M 4 M 8 M 10 M 10 Długość mm Wysokość całk. mm 18 16, , Magnetyczna siła przyciągania N Masa g Średn. zewn. mm Opak. szt SB 10 SB Nr art E874 E875 Gwint M 12 M 14 Długość mm Wysokość całk. mm Magnetyczna siła przyciągania N Masa g Średn. zewn. mm

69 Magnesy - Ściski - Imadła Magnesy Stałe Eclipse. Magnes samarowo-kobaltowy w płaszczu stalowym, o bardzo dużej sile przyciągania. Wytrzymuje temperatury robocze do 200. Nr art E770 E771 E772 E773 Gwint M3 M3 M3 M3 Wysokość mm Magnetyczna siła przyciągania N Masa g Średn. zewn. mm Opak. szt SB 20 EOF SB 20 SB 20 SB 20 Nr art E774 E775 E776 E777 Gwint M4 M4 M4 M5 Wysokość mm Magnetyczna siła przyciągania N Masa g Średn. zewn. mm Opak. szt SB 20 SB 10 SB 10 SB 5 Nr art E762 E765 Gwint Wysokość mm Magnetyczna siła przyciągania N Masa g Średn. zewn. mm Opak. szt SB 20 SB 10 Eclipse. Magnes wykonany z alnico, w stalowym płaszczu, wytrzymujący temperatury robocze do 400. Nr art E730 E731 E732 E734 Wysokość mm Magnetyczna siła przyciągania N Masa g Średn. zewn. mm Opak. szt SB 20 EOF SB 20 EOF SB 20 EOF SB 10 EOF Nr art E736 Wysokość mm 30 Magnetyczna siła przyciągania N 80 Masa g 110 Średn. zewn. mm 25 Opak. szt SB 5 Eclipse. Magnes samarowo-kobaltowy, w płaszczu mosiężnym, o ekstremalnej sile przyciągania. Wytrzymuje temperatury robocze do 200. Nr art E750 E751 E752 E754 Wysokość mm Magnetyczna siła przyciągania N Masa g Średn. zewn. mm Opak. szt SB 20 SB 20 SB 20 SB 10 Nr art. ( ) ( ) E755 E756 E757 Wysokość mm Magnetyczna siła przyciągania N Masa g Średn. zewn. mm Opak. szt SB 5 EOF SB 2 EOF SB Eclipse. Cylindryczne magnesy prętowe do zastosowań badawczych i ogólnych. Można łączyć wiele magnesów do uzyskania pożądanej długości. Nr art E808RB E809RB E810RB E805RB E806RB Długość mm Masa g 1,7 1,8 2,0 4,0 8,0 Średn. zewn. mm Ilość w opak par Opak. par SB 1 SB 1 SB Nr art E807RB Długość mm 30 Masa g 16,0 Średn. zewn. mm 10 Ilość w opak par 1 Opak. par 5

70 Magnesy Magnesy - Ściski - Imadła Stałe Eclipse. Prostopadłościenne magnesy prętowe, które mogą być stosowane np. jako nadajniki czujników elektromagnetycznych. Nie są przeznaczone do podnoszenia przedmiotów lub mocowania. Nr art E844RB E845RB E846RB E842RB E843RB Sekcja mm 10 5m m 15 5m 15 10m 15 10m Długość mm Masa g 7, Ilość w opak par Opak. par Eclipse. Silny magnes kubkowy z alniko. Miękki cylinder, który łatwo poddaje się obróbce wg indywidualnych potrzeb. Nr art RB 827RB 828RB Średn. otworu mm Wysokość mm Magnetyczna siła przyciągania N Masa g Średn. zewn. mm Opak. szt SB 10 SB 10 SB 5 Eclipse. Ze stopu alniko. Można stosować do konstrukcji mierników wskazówkowych, kolektorów magnetycznych, jako uchwyty do narzędzi itp. Mocuje się na niemagnetycznym podłożu za pomocą niemagnetycznych śrub. Nr art E821RB E822RB E823RB E824RB Średn. otworu mm Wysokość mm Magnetyczna siła przyciągania N Masa g Średn. zewn. mm Opak. szt SB 10 SB 10 SB 10 SB 10 Nr art E825RB Średn. otworu mm 4 Wysokość mm 19.1 Magnetyczna siła przyciągania N 30 Masa g 113 Średn. zewn. mm 22.2 Opak. szt SB 10 Eclipse. Ceramiczne magnesy w płaszczu stalowym, z przelotowym, gwintowanym otworem. Nadają się do wbudowania. Nr art E 780 E 781 Gwint M 8 M 10 Wysokość mm Magnetyczna siła przyciągania N Masa g Średn. zewn. mm Eclipse. Z gwintowanym otworem. Silny magnes kubkowy z alniko. Miękki cylinder, który łatwo poddaje się obróbce wg indywidualnych potrzeb. Nr art RB 830RB 831RB 832RB Gwint M 3 M 4 M 6 M 6 Wysokość mm Magnetyczna siła przyciągania N Masa g Średn. zewn. mm Opak. szt SB 10 SB 10 SB 10 SB 10 Nr art RB 834RB Gwint M 6 M 6 Wysokość mm Magnetyczna siła przyciągania N Masa g Średn. zewn. mm Opak. szt SB 10 SB 2 249

71 Magnesy - Ściski - Imadła Magnesy Stałe Eclipse. Ze stopu alniko. Mały magnes, o takich samych dobrych właściwościach jak powyżej. Nr art E801RB Odległość między biegunami 10 mm Sekcja mm 7 7.9m Wysokość mm 11 Magnetyczna siła przyciągania N 11 Masa g 10 Opak. szt SB 10 Eclipse. Ze stopu alniko. Jest przede wszystkim małym magnesem inspekcyjnym. Ze względu na swą dużą, jak na małe rozmiary, siłę przyciągania, może być, po zawieszeniu np. na kawałku drutu, bardzo przydatny do wyławiania małych obiektów metalowych. Nr art E802RB E803RB Odległość między biegunami 6 mm 9 mm Sekcja mm 8 8m 16 10m Wysokość mm Magnetyczna siła przyciągania N Masa g Opak. szt SB 10 1 Eclipse. Ze stopu alniko. O największej sile przyciągania w stosunku do masy własnej. Może być stosowany do podnoszenia i sortowania części metalowych, jak również jako główny element przytrzymywaczy drzwiowych, przekaźników i innych elementów. Nr art RB 812RB 813RB 817 Odległość między biegunami 15 mm 19.0 mm 22.2 mm 32 mm Sekcja mm m m m m Średn. otworu mm Wysokość mm Magnetyczna siła przyciągania N Masa g SB 5 SB 2 EOF 1 Nr art Odległość między biegunami 28 mm 40 mm 48 mm Sekcja mm m 15 57m 15 82m Średn. otworu mm Wysokość mm Magnetyczna siła przyciągania N Masa g Eclipse. Silny magnes ze stopu alniko, zamknięty w miękkim korpusie ze stali węglowej. Ze śrubą do odłączania magnesu od przedmiotu, która może również służyć za uchwyt. Przydatne do stosowania w konstrukcjach przytrzymywaczy spawalniczych, produkcyjnych itp. Inne wielkości dostarczane na indywidualne zamówienie. Nr art E939 E940 Wysokość mm Magnetyczna siła przyciągania N Masa kg 0,6 1,0 Średn. zewn. mm Eclipse. Taśma magnetyczna. Miękka i giętka, minimalny promień zgięcia 75 mm. Może być obrabiana za pomocą wiertła, noża itp. Nr art FM 670 FM 663 FM 664 FM 665 Grubość mm Długość m Szerokość mm Samoprzylepna strona tylna Nie Tak Tak Tak Ilość w opak Opak. opak 1 SB 1 1 SB 1 250

72 Magnesy Magnesy - Ściski - Imadła Stałe Eclipse. Taśma, od spodu magnetyczna a z wierzchu czysta, na którą można nanosić teksty przy użyciu pisaków przeznaczonych do białych tablic. Jeżeli zajdzie potrzeba zmiany napis można łatwo zetrzeć. Daje się łatwo ciąć nożem lub nożyczkami. Doskonale nadaje się np. do składów produkcyjnych lub magazynów, do oznaczania partii produkcyjnych kodami itp. Dostarczana w rolkach po 10 m. Nr art U9/W U9/Y U10/W U10/Y Kolor Biały Żółty Biały Żółty Długość m Szerokość mm Opak. szt SB 1 SB 1 SB 1 SB 1 Eclipse. Składa się z dwóch płaskich, ustawionych pod kątem prostym bloków z magnesami, połączonych bocznym łącznikiem, dzięki któremu bloki można ustawiać wzajemnie pod dowolnym kątem. Przydatne jako przytrzymywacze podczas spawania itp. Można również używać każdy osobno. Nr art Pair Długość mm 128 Wysokość mm 29 Szerokość mm 25 Masa g 620 Eclipse. O płaskich, dokładnie obrobionych powierzchniach. Powierzchnie skośne tworzą kąt prosty. Służy jako przytrzymywacz przy spawaniu itp. Typ rurowy ma wzdłuż powierzchni skośnych wyfrezowane pryzmatyczne rowki o kącie 90, przydatne m.in. przy spawaniu rur. Nr art Długość mm Wysokość mm Szerokość mm Masa kg 1,36 1,2 1 1 Eclipse. Blok magnetyczny do przytrzymywania blach i rur pod kątem 180, 90, 75, 60, 45 lub 30, np. przy spawaniu albo przy pracach montażowych. Blok ma trzy otwory o średnicy 5 mm, które ułatwiają wbudowanie lub zawieszenie. Nr art E951 Magnetyczna siła przyciągania N 150 Masa kg 0,3 0 Teng Tools. Blok magnetyczny do przytrzymywania blach i rur podczas spawania, prac montażowych itp., pod kątem 90 i 45. Przeznaczony zarówno do przedmiotów płaskich, jak i okragłych. Nr art MH75 MH90 Wysokość mm Szerokość mm Magnetyczna siła przyciągania N Masa g Opak. SB 12 SB

73 Magnesy - Ściski - Imadła Magnesy Stałe Eclipse. Bloki magnetyczne służące do stabilnego ustawiania blach, rur, kształtowników stalowych itp. pod kątem dokładnie 90. Magnesy osadzone są w materiale niemagnetycznym dla zredukowania obszaru działania sił wytwarzanych przez pole rozproszone łuku. E973 wyposażony jest w dźwignię ułatwiającą w sposób mechaniczny odłączanie magnesu. Nr art E971 E972 E973 Długość mm Szerokość mm Wysokość całk. mm Magnetyczna siła przyciągania N Masa kg 1,4 2,2 4, E971 E Teng Tools. Panel z sześcioma magnesami stałymi. Każdy magnes może utrzymać do 450 g. Może być montowany na ścianie, jak również w skrzynkach narzędziowych Teng Tools i wózkach monterskich. Nr art TC-MAG Wysokość mm 52 Szerokość mm 457 Opak. SB 12

74 Magnesy Elektromagnesy Magnesy - Ściski - Imadła , 0400, , , 0400, 0509 Eclipse. Elektromagnesy do wielu różnych zastosowań przemysłowych. Elektromagnesy o innych wymiarach i napięciu oferowane są na indywidualne zamówienie. Nr art M52172/ 24VDC M52173/ 24VDC Napięcie V Prąd ma Dołączenie Luźne przewody Luźne przewody Funkcja Podtrzymujące przy włączeniu zasilania Podtrzymujące przy włączeniu zasilania Magnetyczna siła przyciągania N Średnica podziałowa mm Średnica mm Masa g Opak. szt SB 1 SB 1 Nr art. ( ) M52174/ 24VDC M52175/ 24VDC Napięcie V Prąd ma Dołączenie Dołączenie dwuzaciskowe Dołączenie dwuzaciskowe Funkcja Podtrzymujące przy włączeniu zasilania Podtrzymujące przy włączeniu zasilania Magnetyczna siła przyciągania N Średnica podziałowa mm Średnica mm Masa g Opak. szt SB 1 SB 1 Nr art. ( ) M52176/ 24VDC Napięcie V 24 Prąd ma 340 Dołączenie Dołączenie dwuzaciskowe Funkcja Podtrzymujące przy włączeniu zasilania Magnetyczna siła przyciągania N 1677 Średnica podziałowa mm 40 Średnica mm 65 Masa g 710 Opak. szt SB 1 Eclipse. Elektromagnesy do wielu różnych zastosowań przemysłowych. Elektromagnesy o innych rozmiarach i napięciu zasilania oferowane są na indywidualne zapytanie. Nr art. ( ) M52177/ 24VDC Napięcie V 24 Prąd ma 240 Funkcja Stałe (spadające przy włączeniu zasilania) Magnetyczna siła przyciągania N 285 Średnica mm 35 Szerokość mm 78 Masa g 352 Opak. szt SB 1 Nr art. Akcesoria Opis Opak. szt ( ) ( ) Płytka kotwicy do magnesu, Eclipse M52171/80ARM SB

75 Płytka kotwicy Magnesy - Ściski - Imadła Magnesy Elektromagnesy Eclipse. Płytki kotwic do elektromagnesów. Nr art M52171/ 25ARM M52171/ 30ARM Średnica mm Grubość mm 3 4 Masa g Nadaje się do magnesu o średnicy mm Śrubowy M3 M4 1 Opak. szt SB 1 SB 1 Nr art ( ) M52171/ 40ARM M52171/ 50ARM Średnica mm Grubość mm 5 6 Masa g Nadaje się do magnesu o średnicy mm Śrubowy M4 M4 1 Opak. szt SB 1 SB 1 Nr art ( ) M52171/ 65ARM M52171/ 80ARM Średnica mm Grubość mm 8 10 Masa g Nadaje się do magnesu o średnicy mm Śrubowy M5 M6 1 Opak. szt SB 1 SB 1 Kątownik magnetyczny Eclipse. Nastawny kątownik magnetyczny służący jako pomoc przy pracach spawalniczych lub innych montażowych. Nastawianie kąta w zakresie Dla ułatwienia nastawów wyposażony w oznaczenia 90, 60, 45 i 30. Nr art E952 Siła przyciągania jednej strony N 200 Rozmiar mm Masa kg 0,49 Pryzma traserska Eclipse. Składa się z dwóch bloków magnetycznych, połączonych dwoma bocznymi łącznikami. Bloki mają płaską i pryzmatyczną powierzchnię przylgową, można więc je dołączać np. do rur. Łączniki bloków są łatwo regulowane, dzięki czemu bloki można ustawiać wzajemnie pod dowolnym kątem. Przydatne jako przytrzymywacze podczas wiercenia, frezowania itp. Z pokrętłem włączającym i wyłączającym przyciąganie magnetyczne. Nr art. ( ) ( ) SU Rozmiar mm Siła przyciągania - powierzchnia płaska N Siła przyciągania - powierzchnia pryzmat. N Masa kg 3,17 1, Z wyłącznikiem Eclipse. Przeznaczony do przytrzymywania przedmiotów podczas spawania, wiercenia itp. Boki tworzą różne kąty względem siebie. Duża siła przyciągania, aktywowana poprzez przestawienie pokrętła przełącznika. Nr art. ( ) E925 Rozmiar mm Szczelina V przy maks. średn. (pełna siła magnesu) mm 75 Szczelina V przy maks. średn. (ograniczona siła magnesu) mm 150 Masa kg 6,5 254

76 Magnesy Magnesy - Ściski - Imadła Magnetyczne uchwyty do blach Eclipse. Uchwyty do blach, doskonałe do łatwego i wygodnego przenoszenia zesztaplowanych blach bez ryzyka zranienia rąk. Zwalnianie siły przyciągania magnesu - mimośrodowo, za pomocą rękojeści. Rękojeść z tworzywa sztucznego. Nr art E964 Rozmiar mm Udźwig N 500 Masa kg 2,8 Opak. szt 2 Imadełka trzpieniowe Z tulejką zaciskową i otworem przelotowym wzdłużnym. Radełkowane. Nr art B 162 C Średn. rozwarcia mm Długość mm Imadełka ręczne Gedore Odkuwane matrycowo, ze szczękami hartowanymi, pryzmatycznymi. Zgodne z DIN Galwanizowana sprężyna. Chromowane. Nr art Typ Imadełko ręczne Głębokość rozwarcia mm 36 Średn. rozwarcia mm 18 Klamry do klejenia Ferax. Klamra do klejenia wykonana z blachy, z mocną sprężyną. Dźwignie i powierzchnie chwytowe szczęk pokryte tworzywem. Dostarczane parami. Nr art Typ Klamra do klejenia Klamra do klejenia Głębokość rozwarcia mm Opak. szt SB 1 SB Ferax. Klamra do klejenia, z tworzywa sztucznego. Dostarczane parami. Nr art Typ Klamra do klejenia Klamra do klejenia Głębokość rozwarcia mm Opak. szt SB 1 SB 1 255

77 Magnesy - Ściski - Imadła Klamry do klejenia Luna. Zbrojona, dwukomponentowa klamra zaciskowa z silną sprężyną. Nr art Typ Klamra do klejenia Głębokość rozwarcia mm 75 Ściski do ram Bessey. Do klejenia i innych operacji wymagających ściśnięcia czworokątnych lub nieregularnie ukształtowanych przedmiotów. Cztery dołączone narożniki dostosowują kąt rozchylenia do przedmiotu ( ). Taśma blokuje się samoczynnie przy zaciąganiu. Z korbką do szybkiego zwinięcia taśmy po użyciu. Nr art BAN-700 Typ Taśm. Siła docisku kp 80 Długość taśmy m 7 Opak. SB 5 Przyrząd napinający montażowy Bessey. Taśma napinająca z 2 płytkami mocującymi - jedna z nich ze śrubą dystansową. Używana przy układaniu paneli podłogowych itp. Szerokość taśmy 25 mm. Nr art SVH-400 Typ Taśm. Długość taśmy m 4 Opak. SB 1 Ściski sprężyste Bessey. Elastyczny ścisk sprężysty. Jedna szczęka jest przesuwna, stosownie do żądanej szerokości rozwarcia. Oznacza to, że siła zacisku nie zależy od rozmiaru obejmowanego przedmiotu. Szczęki przegubowe. Rękojeści ergonomiczne dwukomponentowe. Nr art. ( ) XV3-50 XV5-100 Typ Ścisk sprężysty Ścisk sprężysty Głębokość rozwarcia mm Średn. rozwarcia mm Ściski zapadkowe Hultafors. Ścisk jednoręczny z funkcją zapadkową, z możliwością ustawienia siły ściśnięcia. Ramiona z tworzywa poliamidowego z włóknem szklanym, z rękojeściami dwukomponentowymi, powierzchnie dociskowe faliste z tworzywa sztucznego. Ścisk posiada końcówki ściskowe przegubowe oraz zacisk cierny. Nr art RC-38 RC-58 Typ Zapadk. Zapadk. Głębokość rozwarcia mm Średn. rozwarcia mm Opak. szt

78 Ściski jednoręczne Magnesy - Ściski - Imadła Luna. Ściski jednoręczne z szybkim ustawianiem wstępnym. Szyna ze stali. Klocki szczękowe chronione plastikiem. Szczęka stała może być odwrócona, umożliwiając ściskanie albo rozpieranie. Siła ścisku ok. 150 kg. Nr art Typ Jednoręczny Jednoręczny Jednoręczny Jednoręczny Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku kg Teng Tools. Ścisk jednoręczny o unikalnej konstrukcji, z mocną dźwignią wykonawczą zamontowaną u góry, ułatwiającą uzyskanie właściwej siły zacisku. Szybkie zwalnianie zacisku przyciskiem zwalniającym. Rękojeść z tworzywa dwukomponentowego. Na powierzchniach ściskowych kapturki ochronne z tworzywa sztucznego. Nr art CMQL150 CMQL300 CMQL450 Typ Jednoręczny Jednoręczny Jednoręczny Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku N Teng Tools. Ścisk jednoręczny z szybkim ustawianiem wstępnym. Szyna profilowa ze stali. Klocek ściskowy z ochroną z tworzywa sztucznego. Szczękę stałą można obrócić, do użytku rozpierającego. Nr art CMQ150 CMQ300 CMQ450 CMQ600 Typ Jednoręczny Jednoręczny Jednoręczny Jednoręczny Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku N Bessey. Ściski jednoręczne z beznarzędziowym przełączaniem kierunku ściskania/ rozpierania, dzięki mechanizmowi w szczęce ruchomej. Siła ścisku ok. 200 kg. Ergonomiczna rękojeść dwukomponentowa. Nr art EZS15-8 EZS30-8 EZS45-8 EZS60-8 Typ Jednoręczny Jednoręczny Jednoręczny Jednoręczny Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku kg Wymiary szyny mm 19x6 19x6 19x6 19x Nr art EZS90-8 Typ Jednoręczny Głębokość rozwarcia mm 80 Średn. rozwarcia mm 900 Siła docisku kg 200 Wymiary szyny mm 19x6 Stanley. Ścisk szybki z możliwością odwracania kierunku ściskania i szczęk. Szczęki mają nakładki z miękkiej gumy, nie pozostawiającej śladów. Siła ścisku 135 kg. Nr art ( ) FMHTO FMHTO FMHTO Typ Szybkozaciskowy Szybkozaciskowy Szybkozaciskowy Głębokość rozwarcia mm Średn. rozwarcia mm Opak. szt SB 1 SB 1 SB 1 257

79 Magnesy - Ściski - Imadła Ściski jednoręczne Hultafors. Ścisk jednoręczny wykonany z tworzywa poliamidowego z włóknem szklanym. Przednia szczęka oporowa o kształcie ułatwiającym dojście do miejsca o utrudnionym dostępie, z szybkim ustawianiem wstępnym i powrotem. Ścisk posiada osłonę końcówki, wykonaną z tworzywa poliamidowego, oraz otwór do zawieszania. Siła ściskania do kg. Nr art QCX-15 QCX-30 QCX-45 Typ Szybkozaciskowy Szybkozaciskowy Szybkozaciskowy Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku kg Wymiary szyny mm 20x6 20x6 20x6 1 1 Opak. szt Nr art QCX-60 Typ Szybkozaciskowy Głębokość rozwarcia mm 95 Średn. rozwarcia mm 600 Siła docisku kg Wymiary szyny mm 20x6 Opak. szt 2 Hultafors. Ścisk jednoręczny wykonany z tworzywa poliamidowego z włóknem szklanym. Przednia szczęka oporowa o kształcie ułatwiającym dojście do miejsca o utrudnionym dostępie, z szybkim dosuwem i przywracaniem ustawienia. Ścisk posiada osłonę końcówki, wykonaną z tworzywa poliamidowego, oraz otwór do zawieszania. Siła ściskania do kg. Nr art QC-15 QC-30 QC-45 Typ Szybkozaciskowy Szybkozaciskowy Szybkozaciskowy Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku kg Wymiary szyny mm 20x6 20x6 20x6 1 1 Opak. szt Nr art QC-60 Typ Szybkozaciskowy Głębokość rozwarcia mm 75 Średn. rozwarcia mm 600 Siła docisku kg Wymiary szyny mm 20x6 Opak. szt 2 Ściski śrubowe Bessey. Ściski o szczękach równoległych. Ze stali. Hartowane i szlifowane. Nr art ( ) ( ) PA 28 PA 55 PA 70 PA 105 Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Ze stali. Z zamocowanymi przegubowo szczękami, z których jedna posiada rowek. Ściska równolegle lub nieregularnie, dostosowując się do kształtu przedmiotu. Nr art Typ Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Opak. SB 12 SB 6 SB Typu lekkiego. Z profilowanej szyny stalowej. Śruba ściskająca niklowana. Lakierowane na zielono. Pomalowane na niebiesko. Nr art Typ Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm

80 Ściski śrubowe Magnesy - Ściski - Imadła Nierdzewne. Ze stali. Z płytką dociskową na przegubie kulowym. Trzpień do pokręcania - przesuwny. Używane np. przy spawaniu aluminium, gdzie pole magnetyczne wytwarzane przez przepływ prądu może wywołać unosząco-opadający ruch ścisku, jeżeli jest on wykonany z materiału magnetycznego. Nr art Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Opak. szt Bessey. Ścisk jednoręczny z szybkim ustawianiem wstępnym. Szyna z profilu stalowego. Klocek dociskowy, chroniony nakładką z tworzywa sztucznego, osadzony na przegubie kulowym. Poliamidowa rękojeść na szynie, z szybkim ustawianiem wstępnym. Ustawianie może realizować na dwa sposoby - zarówno od strony rękojeści na szynie, jak i od strony rękojeści śruby dociskowej. Szyna cynkowana. Nr art. ( ) EHZ60-2K Typ Jednoręczny Głębokość rozwarcia mm 100 Średn. rozwarcia mm 600 Siła docisku N 5000 Wymiary szyny mm 19.5x9.5 Ferax. Ścisk śrubowy żeliwny. Szyna z cynkowanej stali. Mocna śruba z płytką dociskową osłoniętą kapturkiem z tworzywa, osadzoną na przegubie kulowym. Rękojeść z tworzywa dwukomponentowego. Nr art Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Wymiary szyny mm 15x5 15x5 22x6 30x Opak. szt SB 1 SB 1 SB 1 SB 1 Nr art Typ Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Wymiary szyny mm 30x8 30x8 30x8 1 1 Opak. szt SB 1 SB 1 SB 1 Luna. Odlew z żeliwa ciągłego. Szyna ze stali cynkowanej połyskowo. Mocna śruba z gwintem płaskim, oksydowana, z płytką dociskową osadzoną na przegubie kulowym. Rękojeść z tworzywa dwukomponentowego. Nr art Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Wymiary szyny mm Nr art Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Wymiary szyny mm Nr art Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Wymiary szyny mm Hultafors. Ścisk śrubowy z rękojeścią przechylaną dla zwiększenia siły dokręcania i luzowania. Szyna stalowa odkuwana, profilowana i cynkowana na połysk. Przednia szczęka oporowa o kształcie ułatwiającym dojście do miejsca o utrudnionym dostępie, oraz przegubowa płytka dociskowa. Siła ściskania do 700 kg. Nr art CFP-20 CPF-25 CPF-30 CPF-40 Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku kg Wymiary szyny mm 19.2x9.5 20x x12 27x Opak. szt

81 Magnesy - Ściski - Imadła Ściski śrubowe Hultafors. Szyna stalowa odkuwana, profilowana i cynkowana na połysk, rękojeść z drewna. Przednia szczęka oporowa o kształcie ułatwiającym dojście do miejsca o utrudnionym dostępie. Śruba z gwintem prostokątnym, mocna, oksydowana, z płytką dociskową na przegubie kulowym. Siła ściskania do 670 kg. Nr art CF-10 CF-12 CF-16 CF-20 Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku kg Wymiary szyny mm 11.5x x6.5 16x x Opak. szt Nr art CF-25 CF-30 CF-40 CF-50 Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku kg Wymiary szyny mm 22x x12 22x x Opak. szt Hultafors. Ścisk śrubowy o wzmocnionej konstrukcji, ze szczękami z udaroodpornego żeliwa ciągliwego i rękojeścią z drewna. Szyna stalowa, profilowana i rowkowana, chromowana. Szczęka oporowa z osłonką z tworzywa sztucznego, płytka dociskowa na przegubie kulowym, szczęka ruchoma ze stopą wsporczą. Siła ściskania do 500 kg. Nr art CM-12-6 CM-16-8 CM CM-25-8 Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku kg Wymiary szyny mm 20x5 25x6 27x7 25x Opak. szt Nr art CM CM CM CM Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku kg Wymiary szyny mm 29x9 29x9 32x10 32x Opak. szt Nr art CM CM Typ Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku kg Wymiary szyny mm 32x10 29x9 1 Opak. szt 2 2 Glidsäkring 260 Bessey. Odlewane z żeliwa ciągłego. Szyna ciągniona, profilowana. Powierzchnia chwytowa falista, wzmocniona. Śruba oksydowana. Modele mają ponadto szynę ocynkowaną połyskowo i płytkę dociskową chronioną tworzywem sztucznym. Typ TG. Z rękojeścią drewnianą. Nr art TG10 TG12 TG16 TG20 TG25 Typ Śruba Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Wymiary szyny mm Nr art TG30 TG40 TGK50 TGK60 TGK100 Typ Śruba Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Wymiary szyny mm Nr art TGK125 TGK150 Typ Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Wymiary szyny mm Opak. szt 5 5

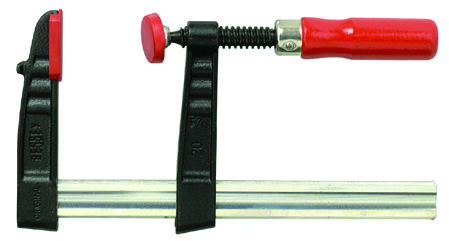

82 Ściski śrubowe Magnesy - Ściski - Imadła Bessey. Odlewane z żeliwa ciągłego. Szyna ciągniona, profilowana. Powierzchnia chwytowa falista, wzmocniona. Śruba oksydowana. Modele mają ponadto szynę ocynkowaną połyskowo i płytkę dociskową chronioną tworzywem sztucznym. Typ TG-KN. Z przetyczką stalową. Nr art. ( ) TG16K TG20K TG25K TG30K TG40K Typ Śruba Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Wymiary szyny mm Nr art. ( ) TGK50K Typ Śruba Głębokość rozwarcia mm 120 Średn. rozwarcia mm 500 Wymiary szyny mm Opak. szt 5 Glidsäkring Teng Tools. Z profilowaną szyną. Płytka dociskowa na przegubie kulowym. Z przechylaną rękojeścią dwukomponentową, umożliwiającą przyłożenie większej siły dokręcania i odkręcania. Nr art CMF16T CMF20T CMF25T CMF35T Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku N Wymiary szyny mm 16.5x x9.5 22x x Nr art CMF30T Typ Śruba Głębokość rozwarcia mm 140 Średn. rozwarcia mm 300 Siła docisku N 6500 Wymiary szyny mm 25x12 Teng Tools. Z profilowaną szyną ze stali. Płytka dociskowa na przegubie kulowym. Cynkowany. Z przetyczką stalową do pokręcania. Nr art CMF16 CMF20 CMF25 CMF30 Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku N Wymiary szyny mm 16.5x x9.5 22x x Nr art CMF35 Typ Śruba Głębokość rozwarcia mm 120 Średn. rozwarcia mm 300 Siła docisku N 7500 Wymiary szyny mm 25x12 261

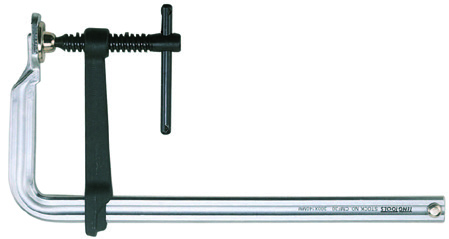

83 Magnesy - Ściski - Imadła Ściski śrubowe Teng Tools. Ściski śrubowe z ramionami z żeliwa ciągliwego. Szyna profilowa ząbkowana. Śruba z gwintem prostokątnym, mocna, oksydowana, z płytką dociskową na przegubie kulowym. Na powierzchniach ściskowych kapturki ochronne z tworzywa sztucznego. Z rękojeścią z dwukomponentowego tworzywa. Nr art CMD12 CMD16 CMD20 CMD25 Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku N Wymiary szyny mm 20x5 25x6 27x7 29x Nr art CMD30 CMD30A CMD40 CMD40A Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku N Wymiary szyny mm 29x9 32x10 32x10 32x Nr art CMD50 CMD80 Typ Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku N Wymiary szyny mm 29x9 29x9 1 1 Bessey. Z głęboką przestrzenią roboczą. Odlewane z żeliwa ciągłego. Szyna ciągniona, profilowana. Powierzchnia chwytowa falista, wzmocniona. Płytka dociskowa osadzona na przegubie kulowym. Z przetyczką stalową do pokręcania. Nr art TGN30T-20K TGN60T-50K TGN80T-30K Typ Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Wymiary szyny mm Opak. szt Bessey. Omega. Z opatentowanym wygięciem w kształcie Omega, zwiększającym siłę ścisku i pewność trzymania przy wibracjach. Całe ze stali. Siła ścisku do 5000 N. Wymienne płytki dociskowe. GMZ. Z rękojeścią dwukomponentową. Nr art GM20Z-2K Typ Śruba Głębokość rozwarcia mm 100 Średn. rozwarcia mm 200 Siła docisku N 5000 Wymiary szyny mm 19.5x9.5 Bessey. Omega. Z opatentowanym wygięciem w kształcie Omega, zwiększającym siłę ścisku i pewność trzymania przy wibracjach. Całe ze stali. Siła ścisku do 5000 N. Wymienne płytki dociskowe. GMZ-K. Z pokrętłem poprzecznym w postaci stalowego trzpienia. Nr art GM20Z-K GM30Z-K Typ Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku N Wymiary szyny mm 19.5x9.5 25x

84 Ściski śrubowe Magnesy - Ściski - Imadła Bessey. Całe ze stali. Z profilowaną szyną. Płytka dociskowa na przegubie kulowym. Cynkowana połyskowo. Typ GZ z rękojeścią drewnianą. Nr art GZ10 GZ12 GZ16 GZ20 Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Wymiary szyny mm Nr art GZ25 GZ30 GZ40 GZ50 Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Wymiary szyny mm Nr art GZ60 GZ80 GZ100 GZ125 Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Wymiary szyny mm Opak. szt Bessey. Całe ze stali. Z profilowaną szyną. Płytka dociskowa na przegubie kulowym. Cynkowana połyskowo. Typ GZ-K z przetyczką stalową. Nr art GZ16K GZ20K GZ25K GZ30K Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Wymiary szyny mm Nr art GZ40K GZ50K GZ60K GZ100K Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Wymiary szyny mm Bessey. Ścisk śrubowy w kształcie U, z ocynkowaną szyną profilową. Specjane ukształtowanie ścisku umożliwia stosowanie go wewnątrz kształtowników profilowych itp. Śruba zaciskowa z gwintem trapezowym i pokrętłem poprzecznym. Nr art GU ZK Typ Śruba Głębokość rozwarcia mm 120 Średn. rozwarcia mm 250 Siła docisku N 4000 Wymiary szyny mm 22x10.5 Bessey. Ścisk śrubowy w kształcie litery U, z cynkowaną szyną profilową. Ukształtowanie ścisku umożliwia stosowanie go np. do wnętrza głębszych profili itp. Stopka dociskowa osadzona jest na przegubie kulistym, wahliwie w zakresie 35. Śruba ściskowa o gwincie trapezowym wyposażona jest w poprzeczną rękojeść pokrętła. Nr art SGU Typ Śruba Głębokość rozwarcia mm 140 Średn. rozwarcia mm 300 Siła docisku N Wymiary szyny mm 30x15 263

85 264 Magnesy - Ściski - Imadła Ściski śrubowe Bessey. Całkowicie ze stali. Z szyną profilowaną. Krążek dociskowy na przegubie kulistym. Z przetyczką stalową do pokręcania. Nr art SL20M SL25M SL30M SL40M Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku kp Wymiary szyny mm 28x11 28x11 28x11 28x Opak. szt Nr art SL50M SL60M Typ Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku kp Wymiary szyny mm 28x11 28x11 1 Opak. szt 5 5 Nr art. Akcesoria Opis Opak. szt Klocek dociskowy zapasowy Klocek dociskowy zapasowy Klocek dociskowy zapasowy Klocek dociskowy zapasowy Klocek dociskowy zapasowy Klocek dociskowy zapasowy 1 Bessey. O dużej sile ścisku (1200 kg). Krążek dociskowy na przegubie kulistym. Stabilna konstrukcja. Wykonane ze stali hartowanej. Cynkowane połyskowo. Z przetyczką stalową do pokręcania. Nr art SG 25M SG 30M SG 50M SG 80M SG 100M Typ Śruba Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku kp Wymiary szyny mm Opak. szt Nr art SG 150M Typ Śruba Głębokość rozwarcia mm 140 Średn. rozwarcia mm 1500 Siła docisku kp 1200 Wymiary szyny mm Opak. szt 5 Nr art. Akcesoria Opis Opak. szt Klocek dociskowy zapasowy Klocek dociskowy zapasowy Klocek dociskowy zapasowy Klocek dociskowy zapasowy Klocek dociskowy zapasowy Klocek dociskowy zapasowy 1 Bessey. O bardzo dużej sile ścisku (2200 kg). Stabilna konstrukcja. Krążek dociskowy na przegubie kulistym. Wykonane ze stali hartowanej. Cynkowane połyskowo. Z przetyczką stalową do pokręcania. Śruba zakończona główką sześciokątną, umożliwiającą pokręcanie kluczem. Nr art STB 30M STB 40M STB 50M STB 60M STB 80M Typ Śruba Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku kp Wymiary szyny mm Nr art STB 100M STB 150M Typ Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku kp Wymiary szyny mm Nr art. Akcesoria Opis Opak. szt Klocek dociskowy zapasowy Klocek dociskowy zapasowy Klocek dociskowy zapasowy Klocek dociskowy zapasowy Klocek dociskowy zapasowy Klocek dociskowy zapasowy Klocek dociskowy zapasowy 1

86 Ściski śrubowe Magnesy - Ściski - Imadła Bessey. Zestaw różnych, bardzo mocnych ścisków śrubowych SLV. Siła ścisku do 6500 N. Centralne usytuowanie zapobiega przewracaniu się trzymanego przedmiotu. Długa żywotność dzięki specjalnej termoodpornej płytce dociskowej z wkładką ze stalowego spieku, którą można przechylać do 35. Beznarzędziowe przekształcanie w niezależne ściski. Wymienne ramiona przesuwne w różnych wykonaniach powodują, że ścisk może być używany na wiele różnych sposobów (patrz poszczególne ramiona). Nr art SLV100M SLV150M SLV200M Typ Śruba Śruba Śruba Głębokość rozwarcia mm Siła docisku N Wymiary szyny mm 27x13 27x13 27x Bessey. Zestaw różnych, bardzo mocnych ścisków śrubowych SLV. Siła ścisku do 9000 N. Centralne usytuowanie zapobiega przewracaniu się trzymanego przedmiotu. Długa żywotność dzięki specjalnej termoodpornej płytce dociskowej z wkładką ze stalowego spieku, którą można przechylać do 35. Beznarzędziowe przekształcanie w niezależne ściski. Wymienne ramiona przesuwne w różnych wykonaniach. Nr art. ( ) GSV300M Typ Śruba Głębokość rozwarcia mm 140 Siła docisku N 9000 Wymiary szyny mm 30x15 URKO. Hydrauliczny mechanizm zwiększa siłę ścisku razy. Niewielka siła nacisku ręką daje dużą siłę zaciśnięcia. Maks. siła ścisku 9000 N. Nr art. ( ) ( ) ( ) ( ) Typ Hydraul. Hydraul. Hydraul. Hydraul. Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku N Wymiary szyny mm 35x8 35x8 35x8 35x Nr art. ( ) Typ Hydraul. Głębokość rozwarcia mm 120 Średn. rozwarcia mm 1000 Siła docisku N 9000 Wymiary szyny mm 35x Bessey. O maksymalnie wysokiej sile ścisku (3500 kg). Z zabezpieczającym klinem na szynie. Stabilna konstrukcja. Wykonane ze stali hartowanej. Cynkowane połyskowo. Z przetyczką stalową do okręcania. Śruba zakończona główką sześciokątną, umożliwiającą pokręcanie kluczem. Nr art ( ) STBS-30 STBS-50 STBS-100 Typ Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku kp Wymiary szyny mm

87 Magnesy - Ściski - Imadła Ściski śrubowe Teng Tools. Szybkościsk o dużej obciążalności, w którym mechanizm zapadkowy ramienia zapobiega przeciążeniom i przeciwdziała wibracji. Szyna profilowa ząbkowana. Nr art CMFQ20 CMFQ25 CMFQ30 Typ Szybkozaciskowy Szybkozaciskowy Szybkozaciskowy Głębokość rozwarcia mm Średn. rozwarcia mm Siła docisku N Wymiary szyny mm 19.5x9.5 22X X Nr art CMFQ40 Typ Szybkozaciskowy Głębokość rozwarcia mm 120 Średn. rozwarcia mm 400 Siła docisku N 5393 Wymiary szyny mm 25x12 Bessey. Szybkozaciskające, z wykorzystaniem mechanizmu mimośrodowego aktywowanego dźwignią. Ściski są bardzo lekkie - szczęka stała wykonana z magnezu, ruchoma odlewana. Ramię napinające wykonane z poliamidu zbrojonego włóknem szklanym, zaciskające w kilku stopniach, zwalniane za pomocą przycisku. Szczęka stała posiada rowek pryzmatyczny i wyposażona jest w nakładkę poliamidową. Nr art ( ) KLI-12 KLI-16 KLI-20 KLI-25 Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Wymiary szyny mm 20x5 20x5 20x5 20x Bessey. Szybkozaciskowe dzięki mechanizmowi mimośrodowemu umieszczonemu w ramieniu szczęki ruchomej. Zarówno zaciskanie, jak i zwalnianie dokonywane jest za pomocą jednego prostego chwytu. Wykonane całkowicie ze stali, z profilowaną, połyskowo cynkowaną szyną. Płytka dociskowa osadzona przegubowo. Rękojeść prosta, lakierowana, wykonana ze stali. Nr art G-12-H G-16-H G-20-H G-25-H G-30-H Typ Śruba Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Wymiary szyny mm Nr art ( ) G-40-H G-50-H G-60-H G-100-H Typ Śruba Śruba Śruba Śruba Głębokość rozwarcia mm Średn. rozwarcia mm Wymiary szyny mm Ściski krawędziowe Bessey. Przeznaczone do stosowania podczas przyklejania listew na krawędziach płyt wiórowych itp. Jarzmo z cynkowanej stali narzędziowej. Płytki dociskowe z tworzywa sztucznego. Do pokręcania śrub rękojeść drewniana oraz przetyczki stalowe. Nr art KT8-3 Typ Krawędź Głębokość rozwarcia mm 80 Średn. rozwarcia mm 80 Opak. szt 5 266

88 Ściski krawędziowe Magnesy - Ściski - Imadła Bessey. Ścisk z obsługą jednoręczną, naciskający jednocześnie na trzy płaszczyzny. Rama z aluminium. Rękojeść o ergonomicznym kształcie. Przeznaczony do stosowania podczas przyklejania listew na krawędziach płyt wiórowych itp. Nr art EKT-55 Typ Krawędź Głębokość rozwarcia mm 0-45 Średn. rozwarcia mm Ścisk pomocniczy Bessey. Przeznaczony do stosowania wraz ze zwykłym ściskiem. Z ruchomą płytką dociskową. Nr art KT 5-1 Ściski spawalnicze Super Setter. Głowice zacisków luzem, do zakładania na zamontowaną lub obciętą rurę kwadratową, do wykorzystania jako przyrząd montażowy, albo do zamocowaniu przedmiotu, który ma być np. spawany. Koniec śruby jest sześciokątny, dla umożliwienia dokręcenia przy pomocy klucza płaskiego stałego lub nastawnego. Nr art. Typ Głębokość rozwarcia Ilość w opak Opak. mm zest zest FCWS 210 Głowica ściskająca SB FCWP 210 Głowica ściskająca SB FCWS 410 Głowica ściskająca SB FCWP 410 Głowica ściskająca SB FCWS 415 Głowica ściskająca FCWP 415 Głowica ściskająca FCWS 420 Głowica ściskająca FCWP 420 Głowica ściskająca Nr art. Akcesoria Opis Opak. zest Klocek dociskowy z rowkiem pryzmat. do montażu 1 naroży ( ) Klocek dociskowy z rowkiem pryzmat. do montażu 1 naroży Klocek dociskowy z rowkiem pryzmat. do montażu 1 naroży ( ) Klocek dociskowy z rowkiem pryzmat. do montażu 1 naroży Klocek dociskowy z rowkiem pryzmat. do montażu 1 naroży ( ) Klocek dociskowy z rowkiem pryzmat. do montażu 1 naroży Ze śrubą i podkładką ustalającą Z klockiem dociskowym stałym 267

89 Magnesy - Ściski - Imadła Ściski spawalnicze Bessey. Odlewane z żeliwa. Cynkowane. Do przytrzymywania kształtowników, rur itp. pod kątem dokładnie 90. Zarówno klocek dociskowy, jak i podparcie śruby osadzone są przegubowo, dzięki temu można pewnie zamocować materiały o różnych rozmiarach poprzecznych. Nr art ( ) WSM 9 WSM 12 Typ Ścisk spawalniczy Ścisk spawalniczy Głębokość rozwarcia mm Średn. rozwarcia mm Bessey. Odlewane z żeliwa. Cynkowane. Ustawiane pod kątem Do uchwycenia kształtowników, rur itp. pod dokładnie określonym kątem. Śruby zaciskowe ze stopu miedzianego z gwintem trapezowym. Klocki dociskowe osadzone przegubowo. Nr art. ( ) SM 10 Set Typ Ścisk spawalniczy Średn. rozwarcia mm Ściski długie Ściski do klejenia PLANO. Szyna z cynkowanej galwanicznie stali sprężynowej. Obsługa szczęki przesuwnej jednoręczna dzięki zaciskowi mimośrodowemu. Rękojeść do pokręcania śruby przegubowa. Nr art Typ Ścisk do klejenia Ścisk do klejenia Głębokość rozwarcia mm Siła docisku kp Wymiary szyny mm Nr art. Akcesoria Opis Opak. szt Płytka docisk. ze śrubą Szczęka przesuwna kpl Śruba z rękojeścią Płytka docisk. ze śrubą Śruba z rękojeścią Ferax. Ścisk do klejenia, z szyną z kształtownika aluminiowego. Szczęka oporowa z szybką nastawą. Klocki ściskowe odlane z aluminium, z nakładkami z tworzywa sztucznego (PCW). Nr art Typ Ścisk do klejenia Ścisk do klejenia Głębokość rozwarcia mm Średn. rozwarcia mm Wymiary szyny mm Opak. szt SB 2 SB 2

90 Ściski długie Magnesy - Ściski - Imadła Ściski do klejenia Bessey. Typ Uniklamp. O dużych, gładkich powierzchniach roboczych szczęk wykonanych z poliamidu zbrojonego włóknem szklanym, zawsze ściskających równolegle. Mechanizm ściskający przestawiany dla uzyskania rozpychania lub rozciągania. Cynkowana połyskowo, profilowana szyna stalowa. Śruba zaciskowa z gwintem trapezowym. Rękojeść drewniana, ukształtowana ergonomicznie. Nr art. ( ) ( ) ( ) UK-16 UK-30 UK-60 Typ Ścisk do klejenia Ścisk do klejenia Ścisk do klejenia Głębokość rozwarcia mm Średn. rozwarcia mm Wymiary szyny mm Z teownika. Szczęka ruchoma jest mocowana przetyczką w otworach szyny. Nr art ( ) Typ Ścisk do klejenia Ścisk do klejenia Ścisk do klejenia Średn. rozwarcia mm Ścisk do klejenia produkcji szwedzkiej, o wysokiej jakości, ze sprężynową szybką nastawą. Szyna z cynkowanej elektrycznie stali sprężynowej, po której porusza się szczęka ruchoma obsługiwana jednoręcznie, blokowana automatycznie w dowolnym miejscu przy pomocy zaczepu mimośrodowego. Rękojeść osadzona przegubowo dla umożliwienia szybkiego ściskania i zwalniania w wykonaniu lakierowanym na czarno. Nr art Typ Ścisk do klejenia Ścisk do klejenia Ścisk do klejenia Ścisk do klejenia Ścisk do klejenia Średn. rozwarcia mm Wymiary szyny mm 40x Nr art Typ Ścisk do klejenia Średn. rozwarcia mm 3000 Wymiary szyny mm Imadła Ścisk imadłowy Bessey. Połączenie ścisku śrubowego i imadła w jednym narzędziu. Szczęki pryzmatyczne z poliamidu zbrojonego włóknem szklanym. Cynkowana śruba o gwincie trapezowym. Rękojeść z drewna. Po zdemontowaniu szyn prowadzących możliwe jest mocowanie przedmiotów o nierównoległych płaszczyznach bocznych. Dostarczana w komplecie z dwoma zaciskami mocującymi. Nr art S-10 Szerokość szczęk mm 90 Średn. rozwarcia mm 110 Głęb. rozwarcia mm 20 Masa kg 0,85 Opak. SB

91 Magnesy - Ściski - Imadła Imadła Imadła stołowe Ferax. Imadło obrotowe żeliwne, mocowane zaciskowo do blatu stołu. Z kowadełkiem. Klocki szczękowe ze stali. Nr art Szerokość szczęk mm 60 Średn. rozwarcia mm 55 Masa kg 2,3 Opak. szt SB 1 Ferax. Żeliwne, z klockami szczęk z hartowanej stali. Śruba osłonięta. Z kowadełkiem. Nr art Szerokość szczęk mm 100 Średn. rozwarcia mm 85 Głęb. rozwarcia mm 50 Masa kg 3,8 Opak. szt SB 1 Ze stali kutej. Całkowicie spawane. Z klockami szczęk z hartowanej stali. Śruba osłonięta. Z kowadełkiem. Nr art Szerokość szczęk mm Średn. rozwarcia mm Głęb. rozwarcia mm Wymiary kowadełka mm Masa kg 5,0 6,5 8, Luna. Z żeliwa. Hartowane klocki szczęk i kowadełko. Śruba całkowicie zakryta, z gwintem trapezowym. Nr art MV63S MV80S MV100S MV125S Szerokość klocka mm Średn. rozwarcia mm Głęb. rozwarcia mm Rozstaw rowków mocuj. oś-oś mm Masa kg 3,1 3,2 4,3 7, Nr art MV150S Szerokość klocka mm 150 Średn. rozwarcia mm 150 Głęb. rozwarcia mm 89 Rozstaw rowków mocuj. oś-oś mm 133 Masa kg Luna. Odkuwane ze stali, dla zagwarantowania najwyższych wymagań wytrzymałościowych. Klocki szczękowe hartowane. Kowadełko. Regulacja luzu na prowadnicy, zapewniająca doskonałą płynność ruchu postępowego. Śruba całkowicie zakryta, z gwintem trapezowym. Akcesoria: płyta obrotowa, zamawiana oddzielnie. Nr art MV100EX MV125EX MV150EX MV175EX Szerokość klocka mm Średn. rozwarcia mm Głęb. rozwarcia mm Masa kg 7,5 10,9 15, Nr art. Akcesoria Opis Opak. szt Płyta obrotowa Płyta obrotowa Płyta obrotowa Płyta obrotowa 1

92 Imadła Magnesy - Ściski - Imadła Imadła stołowe Peddinghaus. Typ Junior. Odkuwane ze stali. Z dużym kowadełkiem. Szlifowane, z całkowicie zakrytą śrubą o podwójnym gwincie trapezowym. Nr art Szerokość szczęk mm Średn. rozwarcia mm Wymiary kowadełka mm Masa kg Nr art. Akcesoria Opis Opak. szt Obrotowa podstawa Obrotowa podstawa 1 Peddinghaus. Typ Superior. Odkuwane ze stali. Ze stałymi klockami szczękowymi do rur, znajdującymi się poniżej klocków płaskich. Szlifowane, z całkowicie zakrytą śrubą o podwójnym gwincie trapezowym. Z kowadełkiem. Nr art Szerokość szczęk mm Średn. rozwarcia mm Głęb. rozwarcia mm Szer. rozwarcia, dla rur cale 3/8-3 1/2-3 1/2 1/2-4 Wymiary kowadełka mm Masa kg Nr art. Akcesoria Opis Opak. szt ( ) Zapasowa śruba pociągowa Ogranicznik gumowy (20 szt.) Trzpień do pokręcania Płyta obrotowa ( ) Zapasowa śruba pociągowa Ogranicznik gumowy (20 szt.) Trzpień do pokręcania Płyta obrotowa ( ) Zapasowa śruba Ogranicznik gumowy (20 szt.) Trzpień do pokręcania Płyta obrotowa 1 271

93 Magnesy - Ściski - Imadła Imadła Imadła stołowe Peddinghaus. Typ Matador. Odkuwane ze stali. Z podziałką i dużym kowadełkiem. Szlifowane, z całkowicie zakrytą śrubą o podwójnym gwincie trapezowym. Część ruchoma jest zdejmowana - nie dotyczy rozmiaru 100 mm. Rozmiary mm wyposażone są w tulejkę usytuowaną pod szczękami, przeznaczoną do szybkiego montażu wymienionych poniżej klocków odchylanych. 1 ) w załączeniu 1 szt. Nr art Szerokość szczęk mm Średn. rozwarcia mm Głęb. rozwarcia mm Wymiary kowadełka mm Masa kg Zacisk mocujący Klocek pryzmatyczny De olika backarna Nr art. Akcesoria Opis Opak. szt Płyta obrotowa Zacisk mocujący ( ) Zapasowa śruba ( ) Zapasowy zespół nakrętki Ogranicznik gumowy (20 szt.) Trzpień przetyczki Płyta obrotowa Klocki plastikowe Klocki pryzmatyczne Klocki rurowe Zacisk mocujący ( ) Zapasowa śruba pociągowa ( ) Zapasowy zespół nakrętki Ogranicznik gumowy (20 szt.) Trzpień do pokręcania Płyta obrotowa Klocki plastikowe Klocki pryzmatyczne Klocki rurowe ( ) Zapasowa śruba pociągowa ( ) Zapasowy zespół nakrętki Ogranicznik gumowy (20 szt.) Trzpień do pokręcania Płyta obrotowa Klocki plastikowe Klocki pryzmatyczne Klocki rurowe ( ) Zapasowa śruba ( ) Zapasowy zespół nakrętki Ogranicznik gumowy (20 szt.) Trzpień do pokręcania Płyta obrotowa Klocki plastikowe Klocki rurowe ( ) Zapasowa śruba ( ) Zapasowy zespół nakrętki Ogranicznik gumowy (20 szt.) Trzpień do pokręcania Peddinghaus. Typ Matador Multi Plus. Odkuwane matrycowo ze stali. Z kowadełkiem. Szlifowane, z całkowicie zakrytą śrubą o podwójnym gwincie trapezowym. Może być używane jako zwykłe imadło, ale również do gięcia nierdzewnych rur o grubości ścianek 1,5 mm i płaskowników. Dostarczane z 3 wzornikami do gięcia rur 15, 18 i 22 mm, oraz wzornikiem do gięcia płaskowników. Nr art Szerokość szczęk mm 120 Średn. rozwarcia mm 150 Wymiary kowadełka mm Do rur o średn. mm Do płaskowników o grub. maks. mm 5 Masa kg 20 Nr art. Akcesoria Opis Opak. szt Szablony, rozmiar 12 mm Szablony, rozmiar 15 mm Szablony, rozmiar 18 mm Szablony, rozmiar 22 mm Szablony, rozmiar 28 mm 1

94 Imadła Magnesy - Ściski - Imadła Regulator wysokości Peddinghaus. Przeznaczone do regulacji ustawienia imadeł Matador/Superior na odpowiedniej wysokości nad blatem. Regulacja jest bezstopniowa, a mocowanie dokonywane jest jednym prostym ruchem dźwigni. Przestawienie wysokości nie wymaga wysiłku, ponieważ ciężar imadła równoważony jest amortyzatorem gazowym. Regulator umożliwia również obracanie imadła o 360 bez konieczności instalowania obrotowej podstawy. Nr art. ( ) Regulacja wysokości mm Pasująca szer. nakładek mm Masa g Imadło z zaciskiem mocującym do stołu Imadło uniwersalne, ustawiane w dowolnym kierunku. Składa się z części dolnej, mocowanej zaciskowo do blatu, oraz z części górnej, tj. imadła mocowanego na przegubie kulistym. Dzięki przegubowi imadło można przekręcać i pochylać dowolnie wg. potrzeb. Ustalanie położenia dokonywane jest błyskawicznie, za pomocą dźwigni z mimośrodem. Klocki szczęk gładkie. Całość lakierowana. Część górna z aluminiowymi klockami szczękowymi obracanymi o 360. Trzy strony klocka w wykonaniu pryzmatycznym, jedna radełkowana. Montuje się łatwo na części dolnej. Nr art Szerokość szczęk mm Wysokość szczęk 52 Średn. rozwarcia mm Masa kg 2,0 5,8 1 1 Nr art. Akcesoria Opis Opak. szt Oddzielna część górna Oddzielna część górna 1 Nakładki ochronne Nakładki ochronne szczęk Magnefix. Z niebieskiego poliuretanu. Na zewnętrznej stronie znajdują się dwa wpuszczane magnesy, które utrzymują nakładki na miejscu również podczas wymiany mocowanego przedmiotu. Mogą być używane do imadeł stołowych i maszynowych. Nr Powierzchnia chwytna poliuretanowa z wzorem ząbkowanym. Nr art. Szerokość szczęk Ilość w opak Opak. mm zest zest Część górna Magnefix. Z niebieskiego poliuretanu. Na zewnętrznej stronie znajdują się dwa wpuszczane magnesy, które utrzymują nakładki na miejscu również podczas wymiany mocowanego przedmiotu. Mogą być używane do imadeł stołowych i maszynowych. Nr Powierzchnia chwytna poliuretanowa z rowkami pryzmatycznymi, do mocowania poziomego lub pionowego. Nr art. Szerokość szczęk Ilość w opak Opak. mm zest zest Magnefix. Z aluminium, z powierzchnią chwytową w różnych wykonaniach. Na odwrotnej stronie znajdują się dwa wpuszczane magnesy, które utrzymują nakładki na szczękach podczas wymiany mocowanego przedmiotu. Mogą być używane do imadeł stołowych i maszynowych. Nr Powierzchnia chwytna z aluminium, rowkowana. Nr art. Szerokość szczęk Ilość w opak Opak. mm par par

95 Magnesy - Ściski - Imadła Nakładki ochronne Nakładki ochronne szczęk Magnefix. Z aluminium, z powierzchnią chwytową w różnych wykonaniach. Na odwrotnej stronie znajdują się dwa wpuszczane magnesy, które utrzymują nakładki na szczękach podczas wymiany mocowanego przedmiotu. Mogą być używane do imadeł stołowych i maszynowych. Nr Powierzchnia chwytna z fibry (twardej). Nr art. Szerokość szczęk Ilość w opak Opak. mm par par Magnefix. Z aluminium, z powierzchnią chwytową w różnych wykonaniach. Na odwrotnej stronie znajdują się dwa wpuszczane magnesy, które utrzymują nakładki na szczękach podczas wymiany mocowanego przedmiotu. Mogą być używane do imadeł stołowych i maszynowych. Nr Powierzchnia chwytna z aluminium, pryzmatyczna, do mocowania poziomego i pionowego. Nr art. Szerokość szczęk Ilość w opak Opak. mm par par Magnefix. Zestawy 4 par nakładek ochronnych do imadeł - 2 pary z niebieskiego poliuretanu i 2 pary z aluminium. Wszystkie z wbudowanym magnesem. Do użytku zarówno w imadłach stołowych jak i maszynowych. W skład zestawu wchodzą następujące typy nakładek: Nr 7525: Powierzchnia robocza z poliuretanu z wzorem waflowym. Nr 7526: Powierzchnia robocza z poliuretanu z pryzmatycznym rowkiem poziomym i pionowym. Nr 7568: Powierzchnia robocza z aluminium z pryzmatycznym rowkiem poziomym i pionowym. Nr 1443: Powierzchnia robocza z aluminium z rowkowaniem poziomym. Dostarczane w futerale tekstylnym. Nr art Opak. zest
