2 SPIS TREŚCI: Korki o profilu okrągłym Standardowe korki uszczelniające Strona 4 Korki uszczelniające kontrolne Strona 6 Korki przepływowe Strona 8 Korki wysokociśnieniowe uszczelniające Strona 10 Miniaturowe korki uszczelniające Strona 11 Korki o zwiększonej wytrzymałości Strona 12 Zestawy do badania szczelności sprężonym powietrzem Strona 13 Zestawy do badania szczelności wodą Strona 15 Korki o profilu owalnym Korki uszczelniające o profilu owalnym Strona 18 Korki kontrolne i przepływowe o profilu owalnym Strona 20 Zestawy do badania szczelności sprężonym powietrzem Strona 22 Zestawy do badania szczelności wodą Strona 23 Pakery pneumatyczne Pakery elastyczne z przepływem Strona 26 Pakery krótkie (sztywne) z przepływem Strona 26 Pakery elastyczne (giętkie) Strona 27 Korki typu GULLY do uszczelniania studzienek Uniwersalne korki do uszczelniania studzienek Strona 30 Kompaktowe korki do uszczelniania studzienek Strona 31 Zestawy korków typu GULLY Strona 27 Korki serii FS Korki przepływowe serii FS Strona 34 Korki uszczelniające serii FS Strona 35 Zestaw do badania szczelności domowej instalacji sanitarnej Strona 37 Osprzęt Osprzęt 0,5 / 1 / 1,5 / 2,5 / 6 bar Strona 40 Osprzęt 0,5 bar Strona 42 Osprzęt 1 bar Strona 42 Osprzęt 1,5 bar Strona 43 Osprzęt 2,5 bar Strona 43 Osprzęt 6 bar Strona 43 Lista odporności materiałów Strona 46

3 Korki o profilu okrągłym

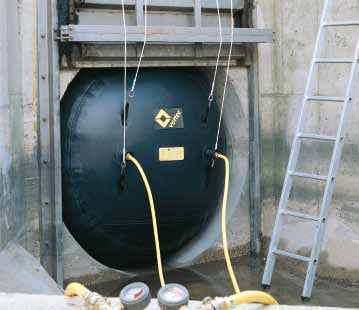

4 Standardowe korki uszczelniające Bezpieczne i skuteczne uszczelnianie Standardowe korki uszczelniające Vetter to optymalne rozwiązanie w sytuacjach, gdy trzeba szybko i skutecznie uszczelnić rurę. Zaletą korków jest możliwość wyboru ciśnienia wywieranego na ściankę rury: od 0,5 bar do 2,5 bar. Korki uszczelniające znajdują zastosowanie w przemyśle, budownictwie, gospodarce wodnej oraz w pożarnictwie. Służą do uszczelniania rur o średnicach od 25 mm do 2000 mm. Korki pneumatyczne 2,5 bar oraz 1,5 bar w standardzie są wyposażone w złącze warsztatowe. Na specjalne zamówienie możliwe jest dostosowanie średnicy korka do wymagań klienta (nawet powyżej 2000 mm) a także dostosowanie korka do określonego ciśnienia. Zastosowanie: -uszczelnianie rur ściekowych podczas naprawy lub konserwacji -zapobieganie przedostawaniu się ścieków do instalacji w przypadku np. powodzi, pęknięcia rur oraz w czasie czyszczenia, kontroli lub naprawy instalacji -badanie szczelności rurociągów Zalety duża rozciągliwość (jeden rozmiar korka obsługuje kilka średnic rur) ciśnienie robocze do 2,5 bar pozwala na lepsze przyleganie korka do ścian rury korki o większych średnicach można naprawiać przy użyciu specjalnego zestawu naprawczego (nr kat ), jeśli powłoka z tkaniny nie została uszkodzona (może to jednak wpłynąć na właściwości mechaniczne i jakość uszczelniania) rowkowana powierzchnia korka zapewnia lepsze przyleganiedo rury niewielki ciężar trwałość wielowarstwowa konstrukcja ze wzmocnieniem z włókna zapobiega rozszerzaniu wzdłużnemu korka Bezpieczeństwo ciśnienie kontrolne 1,3 razy większe od ciśnienia roboczego skrócona instrukcja obsługi nadrukowana na powłoce zewnętrznej zawór bezpieczeństwa na sterowniku zapobiega nadmiernemu napełnieniu korka 4 Korki pneumatyczne

5 Dane techniczne Jedn. RDK 2.5/4 RDK 4/7 RDK 7/15 RDK 10/20 RDK 15/30 RDK 20/40 RDK 20/50 RDK 30/60 Nr katalogowy Średnica rury cm 2, Średnica korka cm 2,1 3,7 6,8 9,0 14,5 19,5 19,5 29,5 Ciśnienie robocze bar 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 Ciśnienie kontrolne bar 3,25 3,25 3,25 3,25 3,25 3,25 3,25 3,25 Ciśnienie zwrotne m H Długość cylindra cm 11,5 15,5 30,0 51,0 46,0 65,0 65,0 73,5 Długość całkowita cm 17,5 21,5 34,5 55,5 50,5 69,5 78,0 Przyłącze do napełniania 1) 1 x 8 3) 1 x 8 3) 1x1/4 2) 1x1/4 2) 1x1/4 2) 1x1/4 2) 1x1/4 2) Pojemność nominalna l 0,2 0,7 3,8 11,5 25,0 58,2 145,0 Zapotrzebowanie powietrza l 0,7 2,5 13,3 40,3 87,5 203,7 507,5 Waga kg 0,15 0,20 0,50 1,20 1,90 2,80 2,80 7,00 Korki o profilu okrągłym Dane techniczne Jedn. RDK 50/80 RDK 60/100 RDK 50/100 RDK 60/120 RDK 80/140 RDK 140/170 RDK 170/200 Nr katalogowy Średnica rury cm Średnica korka cm 45,0 58,0 45,0 58,0 78,5 135,0 162,0 Ciśnienie robocze bar 2,5 2,5 1,5 1,5 1,5 0,5 0,5 Ciśnienie kontrolne bar 3,25 3,25 1,95 1,95 1,95 0,65 0,65 Ciśnienie zwrotne m H Długość cylindra cm 111,0 132,0 111,0 132,0 181,0 190,0 190,0 Długość całkowita cm 136,5 115,5 136,5 185,5 215,0 230,0 Przyłącze do napełniania 1) 2 x 1/4 2) 2 x 1/4 2) 2 x 1/4 2) 2 x 1/4 2) Pojemność nominalna l 990,0 610,0 990,0 1250,0 5800,0 6000,0 Zapotrzebowanie powietrza l 3465,0 1525,0 2475,0 3125,0 8700,0 9000,0 Waga kg 17,0 25,0 17,0 25,0 41,0 55,0 59,0 1) gwint Withwortha (wcześniej BSP) 2) gwint zewnętrzny 3) gwint zaworu 5

6 Korki uszczelniające kontrolne Wielofunkcyjność i elastyczność Korki uszczelniające kontrolne to połączenie trzech funkcji: uszczelnianie próby szczelności z zastosowaniem wody lub powietrza tworzenie odcinków obejściowych Korki te służą do uszczelniania oraz wykonywania prób szczelności rur o średnicy od 70 do 2000 mm. Elastyczna i mocna konstrukcja umożliwia dopasowanie się korka do rury, jednocześnie niwelując nierówności ścian. Zastosowanie: tworzenie odcinków obejściowych próby szczelności zgodnie z normą PN-EN 1610 przy użyciu sprężonego powietrza lub wody rekonstrukcja uszkodzonych odcinków rur spiętrzanie i kontrolowane upuszczanie cieczy Korki pneumatyczne 2,5 bar oraz 1,5 bar w standardzie są wyposażone w złącze warsztatowe. Korki kontrolne wyposażone są w przyłącza do napełniania oraz uchwyty. Połączenia z gwintem zewnętrznym umożliwiają zastosowanie różnych akcesoriów. Rozmiar przyłącza zależy od rodzaju korka. Zalety duża rozciągliwość (jeden rozmiar korka obsługuje kilka średnic rur) elastyczna i mocna konstrukcja rowkowana powierzchnia zapewnia lepsze przyleganie korka łatwa obsługa trwałość wielowarstwowa konstrukcja ze wzmocnieniem z włókna zapobiega rozszerzaniu wzdłużnemu korka Bezpieczeństwo ciśnienie kontrolne 1,3 razy większe od ciśnienia roboczego skrócona instrukcja obsługi nadrukowana na powłoce zewnętrznej zawór bezpieczeństwa na sterowniku zapobiega nadmiernemu napełnieniu korka 6 Korki pneumatyczne

7 Dane techniczne Jedn. PDK 7/15 PDK 10/20 PDK 15/30 PDK 20/50 PDK 30/60 PDK 60/100 Typ korka FLEX FLEX FLEX FLEX FLEX FLEX Nr katalogowy: Przepływ 1 x 1/ Nr katalogowy: Przepływ 1 x Nr katalogowy: Przepływ 2 x 1/ Nr katalogowy: Przepływ 2 x Nr katalogowy: Przepływ 1 x Nr katalogowy: Przepływ 2 x Średnica rury min-max cm Średnica korka cm 6,8 9,0 14,5 19,5 29,5 58,0 Ciśnienie robocze bar 2,5 2,5 2,5 2,5 2,5 2,5 Ciśnienie kontrolne bar 3,25 3,25 3,25 3,25 3,25 3,25 Ciśnienie zwrotne m H Długość cylindra cm 35,0 51,0 46,0 65,5 73,5 132,0 Korki o profilu okrągłym Długość całkowita cm 39,5 55,5 50,5 73,0 81,5 136,5 Przyłącze do napełniania 1) 1 x 1/4 2) 1 x 1/4 2) 1 x 1/4 2) 1 x 1/4 2) 1 x 1/4 2) 2 x 1/4 2) Pojemność nominalna l 4,0 11,5 25,0 87,1 100, Zapotrzebowanie powietrza l 14,0 40,3 87,5 305,0 350, Waga kg 1,7 2,8 5,8 9,0 11,0 33,5 42,0 Dane techniczne Jedn. PDK 50/100 PDK 60/120 PDK 80/140 PDK 140/170 PDK 170/200 Typ korka FLEX FLEX FLEX FLEX FLEX Nr katalogowy: Przepływ 1 x Nr katalogowy: Przepływ 2 x Średnica rury min-max cm Średnica korka cm 45,0 58,0 78,5 135,0 162,0 Ciśnienie robocze bar 1,5 1,5 1,5 0,5 0,5 Ciśnienie kontrolne bar 1,95 1,95 1,95 0,65 0,65 Ciśnienie zwrotne m H 2 0 5,0 5,0 5,0 2,0 2,0 Długość cylindra cm 111,0 132,0 181,0 190,0 190,0 Długość całkowita cm 115,5 136,5 185,5 215,0 230,0 Przyłącze do napełniania 1) 1 x 1/4 2) 2 x 1/4 2) 2 x 1/4 2) Pojemność nominalna l Zapotrzebowanie powietrza l Waga kg 27,0 36,0 33,5 42,0 55,0 69,0 62,5 70,0 64,5 70,0 7

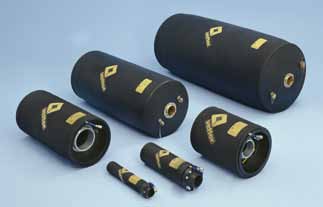

8 Korki przepływowe Korki przepływowe stosowane są w sytuacjach awaryjnych, gdy np. na skutek uszkodzenia części rurociągu należy zmienić drogę przepływu medium. Dzięki takiemu rozwiązaniu możliwa jest naprawa uszkodzonego fragmentu rury bez potrzeby blokowania przepływu. Korki przepływowe można stosować do badania szczelności sprężonym powietrzem lub wodą. Korki pneumatyczne 2,5 bar oraz 1,5 bar w standardzie są wyposażone w złącze warsztatowe. Korki PDK 10/20 i PDK 20/50 posiadają adaptery przepływowe mocowane śrubami do rdzenia z PE. W razie potrzeby adapter przepływowy można łatwo wymienić na adapter kontrolny. Korki przepływowe PDK 50/80 i PDK 50/120 mogą być wyposażone w przepływ o średnicy do 8. Konstrukcja korka PDK 60/120 jest taka sama jak korka kontrolnego typu flex. Średnica przepływu wynosi 4. Gwint zewnętrzny umożliwia zastosowanie różnych przyłączy. 8 Korki pneumatyczne

9 Dane techniczne Jedn. PDK 10/20 PDK 20/50 PDK 50/80 PDK 50/120 PDK 60/120 Nr katalogowy ) ) Typ korka rdzeń PE rdzeń PE rdzeń PE rdzeń PE FLEX Adapter przepływowy wbudowany wbudowany wbudowany Gwint 1 x 2 ½ 3) 1 x 4 3) 1 x 4 3) 1 x 4 3) 1 x 4 3) Średnica rury cm Średnica korka cm 9,7 19,5 45,0 45,0 58,0 Ciśnienie robocze bar 1,5 1,5 1,5 1,5 1,5 Ciśnienie kontrolne bar 1,95 1,95 1,95 1,95 1,95 Ciśnienie zwrotne m H 2 0 5,0 5,0 5,0 5,0 5,0 Długość cylindra cm 48,5 55,0 56,5 92,0 132,0 Długość całkowita (łącznie z adapterem) cm 54,5 61,0 58,0 93,5 136,5 Przyłącze do napełniania 2) 1 x 8 4) 1 x 1/4 3) 1 x 1/4 3) 1 x 1/4 3) 2 x 1/4 3) Pojemność nominalna l 9,0 63,0 124,0 568,0 970,0 Korki o profilu okrągłym Zapotrzebowanie powietrza l 22,5 158,0 310,0 1420,0 2425,0 Waga kg 2,2 7,0 32,0 42,5 46,0 1) na żądanie Klienta dostarczany z przepływem 6 lub 8 2) gwint Withwortha (wcześniej BSP) 3) gwint zewnętrzny 4) gwint zaworu 9

10 Korki wysokociśnieniowe uszczelniające Wysokociśnieniowe korki uszczelniające 6 bar wytrzymują ciśnienie zwrotne do 30 m słupa wody, co umożliwia ich zastosowanie w instalacjach wodno-kanalizacyjnych o dużym ciśnieniu. Wielowarstwowa konstrukcja ze wzmocnieniem tekstylnym zapobiega rozszerzaniu wzdłużnemu korka oraz pozwala napełniać korki do ciśnienia roboczego 6 bar. UWAGA: przed zastosowaniem korka należy sprawdzić wytrzymałość rury, ponieważ ciśnienie wywierane przez korek na ściany rury wynosi do 6 kg/cm². Zalety maksymalne ciśnienie zwrotne do 30 m H 2 0 (3 bar) wykonanie z nierozciągliwego materiału rowkowana powłoka zewnętrzna umożliwia lepsze osadzenie korka w rurze wyraźna tabliczka znamionowa z danymi technicznymi na zewnętrznej powłoce Bezpieczeństwo zawór bezpieczeństwa na sterowniku zabezpiecza przed nadmiernym napełnieniem korka duża powierzchnia przylegania Dane techniczne Jedn. RDK DN 100 RDK DN 125 RDK DN 150 RDK DN 200 RDK DN 250 RDK DN 300 RDK DN 500 RDK DN 600 RDK DN 800 Nr katalogowy Średnica rury cm 10,0 12,5 15,0 20,0 25,0 30,0 50,0 60,0 80,0 Średnica korka cm 9,0 11,5 14,5 19,5 24,5 29,5 45,0 58,0 78,5 Ciśnienie robocze bar 6,0 6,0 6,0 6,0 6,0 6,0 6,0 6,0 6,0 Ciśnienie kontrolne bar 7,8 7,8 7,8 7,8 7,8 7,8 7,8 7,8 7,8 Ciśnienie zwrotne m H Długość cylindra cm 51,0 51,0 44,0 65,0 65,0 73,5 111,0 132,0 181,0 Długość całkowita cm 55,5 55,5 48,5 69,5 69,5 78,0 115,5 136,5 185,5 Przyłącze do napełniania 1) 1 x 1/4 2) 1 x 1/4 2) 1 x 1/4 2) 1 x 1/4 2) 1 x 1/4 2) 1 x 1/4 2) 2 x 1/4 2) 2 x 1/4 2) 2 x 1/4 2) Pojemność nominalna l 2,2 5,3 6,0 17,0 32,0 52,8 221,4 350,0 880,0 Zapotrzebowanie powietrza l 15,4 37,1 42,0 119,0 224,0 369,6 1549,8 2450,0 6160,0 Waga kg 1,5 1,8 2,1 3,1 4,5 7,0 20,0 24,0 44, ) gwint Withwortha (wcześniej BSP) 2) gwint zewnętrzny 3) gwint zaworu 10 Korki pneumatyczne

11 Miniaturowe korki uszczelniające i kontrolne Miniaturowe korki uszczelniające, ze względu na niewielkie wymiary, idealnie nadają się do uszczelniania domowych instalacji sanitarnych. Duża elastyczność pozwala na dopasowanie się korka do wszelkich krzywizn i zagięć np. w instalacji grzewczej. Korki te można stosować również do separatorów substancji ropopochodnych zgodnie z DIN 1999 T 100 Miniaturowe korki kontrolne można stosować do wykonywania prób szczelności w miejscach trudnodostępnych. Zalety niewielkie wymiary duża rozciągliwość do 100 % elastyczność niewielkie zapotrzebowanie powietrza Korki o profilu okrągłym Bezpieczeństwo ciśnienie robocze 2,5 bar ciśnienie zwrotne do 10 m H 2 0 (1 bar) PDK 12,5/20, 2,5 bar z przepływem 1/2 PDK 10/15, 2,5 bar z przepływem 1/2 PDK 20/30, 2,5 bar z przepływem 1 ciśnienie kontrolne 1,3 razy większe od maksymalnego ciśnienia roboczego Dane techniczne Jedn. RDK 2,5/4 RDK 4/7 RDK 8/15 RDK 10/15 RDK 12.5/20 RDK 15/20 RDK 15/30 Nr katalogowy Średnica rury min/max cm 2, Średnica korka cm 2,1 3,7 9 8,9 11,5 13,5 14,5 Ciśnienie robocze bar 2,5 2,5 2,5 2,5 2,5 2,5 2,5 Ciśnienie kontrolne bar 3,25 3,25 3,25 3,25 3,25 3,25 3,25 Ciśnienie zwrotne m H Długość cylindra cm 11,5 15, ,0 13,0 18,5 20,0 Długość całkowita cm 17,5 21, ,5 17,5 19,5 24,5 Przyłącze do napełniania 1) 1 x VG8 1 x VG8 1 x 1/4 2) 1 x 1/4 2) 1 x 1/4 2) 1 x 1/4 2) 1 x 1/4 2) Pojemność nominalna l 0,2 0,7 8,7 1,5 2,7 2 9,4 Zapotrzebowanie powietrza l 0,7 2,5 32,90 5,25 9, ,90 Waga kg 0, ,5 0,56 0,76 1,6 1,42 1) gwint Withwortha (wcześniej BSP) 2) gwint zewnętrzny 11

12 Korki o zwiększonej wytrzymałości Korki o zwiększonej wytrzymałości służą do uszczelnienia rur o średnicy od 70 mm do 1200 mm. Korki posiadają wzmocnioną stronę czołową i są wyposażone w uchwyty, do których można zamocować liny i bezpiecznie umieścić korek w kanale nawet przy intensywnym przepływie medium. Powłoka korków wykonana jest z chloroprenu o zwiększonej odporności na czynniki chemiczne. Zalety wzmocniona strona czołowa zwiększa wytrzymałość korka na rozdarcie duża rozciągliwość; jeden rozmiar korka obsługuje kilka średnic rur odporność na działanie czynników chemicznych Bezpieczeństwo duża odporność na oleje i chemikalia materiał antystatyczny odporność na ozon opcja: elementy metalowe korka wykonane ze stali nierdzewnej opcja: zintegrowany wąż 10 m Dane techniczne Jedn. RDK 7/15 CR RDK 15/30 CR RDK 30/60 CR RDK 60/120 CR Nr katalogowy Średnica rury min max cm Średnica korka cm 6,8 14,5 29,5 58,0 Ciśnienie robocze bar 2,5 2,5 2,5 1,5 Ciśnienie kontrolne bar 3,25 3,25 3,25 1,95 Ciśnienie zwrotne m H Długość cylindra cm 30,0 46,5 73,5 132,0 Długość całkowita cm 34,5 51,0 78,0 136,5 Przyłącze do napełniania 1) 1 x 1/4 2) 1 x 1/4 2) 1 x 1/4 2) 2 x 1/4 2) Pojemność nominalna l 4,0 23,0 145,0 990,0 Zapotrzebowanie powietrza l 14,0 80,0 508,0 2475,0 Waga kg 0,6 2,5 7,3 27,0 Waga z wężem napełniającym kg 3,3 5,2 10,0 32,4 1) gwint Withwortha (wcześniej BSP) 2) gwint zewnętrzny 12 Korki pneumatyczne

13 Zestawy do badania szczelności sprężonym powietrzem Zestaw do badania szczelności sprężonym powietrzem mm Elementy zestawu Nr katalogowy DN DN DN DN DN RDK 50/100 1,5 bar PDK 50/100 z gwintem zewn. 2 1,5 bar RDK 60/120 1,5 bar PDK 60/120 z gwintem zewn. 2 1,5 bar RDK 80/140 1,5 bar PDK 80/140 z gwintem zewn. 2 1,5 bar RDK 140/170 0,5 bar PDK 140/170 z gwintem zewn. 2 0,5 bar RDK 170/200 0,5 bar Korki o profilu okrągłym PDK 170/200 z gwintem zewn. 2 0,5 bar Adapter do sprężonego powietrza Adapter do sprężonego powietrza z gwintem wewn Akcesoria do napełniania korków uszczelniających i kontrolnych Wąż napełniający 1,5 bar, 10 m niebieski Sterownik pojedynczy prosty 1,5 bar Wąż napełniający 0,5 bar, 10 m żółty Sterownik podwójny prosty 0,5 bar Dodatkowe akcesoria jako opcja Do napełniania linii kontrolnej Wąż napełniający/zabezpieczający 0,3 bar, 10 m żółty Sprzęt pomiarowy do badania szczelności Wąż pomiarowy 0,3 bar lat tradycji Vetter to największy producent sprzętu pneumatycznego na świecie. Historia firmy sięga lat 60-tych, kiedy to w 1964 roku Manfred Vetter założył firmę zajmującą się sprzętem dla straży pożarnej. Pięć lat później rozpoczął masową produkcję ratowniczych poduszek pneumatycznych a w 1978 wprowadził na rynek pierwsze korki przepływowe i kontrolne. Od początku aż po dzień dzisiejszy celem firmy jest spełnianie wysokich wymagań użytkowników narzędzi pneumatycznych (przede wszystkim służb ratowniczych) oraz rozwijanie technologii usprawniających ich działanie. Więcej na

14 Zestaw do badania szczelności sprężonym powietrzem mm Elementy zestawu Nr katalogowy DN DN DN DN DN DN RDK 7/15 2,5 bar PDK 7/15 Flex z gwintem zewn. ½ 2,5 bar RDK 10/20 2,5 bar PDK 10/20 z gwintem zewn. 1 2,5 bar RDK 15/30 2,5 bar PDK 15/30 z gwintem 2 2,5 bar RDK 20/50 2,5 bar PDK 20/50 z gwintem zewn. 2 2,5 bar RDK 30/60 2,5 bar PDK 30/60 z gwintem zewn. 2 2,5 bar RDK 60/100 2,5 bar PDK 60/100 z gwintem zewn. 2 2,5 bar Adapter do sprężonego powietrza Adapter do sprężonego powietrza z gwintem wewn. ½ Adapter do sprężonego powietrza z gwintem wewn Adapter do sprężonego powietrza z gwintem wewn Akcesoria do napełniania korków uszczelniających i kontrolnych Wąż napełniający 2,5 bar, 10 m szary Sterownik pojedynczy prosty 2,5 bar Dodatkowe akcesoria jako opcja Do napełniania linii kontrolnej Wąż napełniający/zabezpieczający 0,3 bar, 10 m żółty Sprzęt pomiarowy do badania szczelności Wąż pomiarowy 0,3 bar Funkcjonalność Korki Vetter są gwarancją skutecznej, szybkiej, bezpiecznej i komfortowej pracy. Są trwałe i łatwe w obsłudze. Specjalnie rowkowana powierzchnia zapewnia lepsze przyleganie do rury. Można je też naprawiać przy użyciu specjalnego zestawu naprawczego. Szeroka gama korków Vetter pozwala na uszczelnianie i testowanie szczelności rur w każdym rozmiarze i w każdej sytuacji. Do wyboru są korki o profilu okrągłym, owalnym, zestawy do badania szczelności domowej instalacji sanitarnej. Wraz z kompletnym oprzyrządowaniem. Więcej na 14 Korki pneumatyczne

15 Zestawy do badania szczelności wodą Zestaw do badania szczelności wodą mm Elementy zestawu Nr katalogowy DN DN DN DN DN RDK 50/100 1,5 bar PDK 50/100 z 2 gwintami zewn.. 2 1,5 bar RDK 60/120 1,5 bar PDK 60/120 z 2 gwintami zewn. 2 1,5 bar RDK 80/140 1,5 bar PDK 80/140 z 2 gwintami zewn. 2 1,5 bar RDK 140/170 0,5 bar PDK 140/170 z 2 gwintami zewn. 2 0,5 bar RDK 170/200 0,5 bar Korki o profilu okrągłym PDK 170/200 z 2 gwintami zewn. 2 0,5 bar Akcesoria do napełniania korków uszczelniających i kontrolnych Wąż napełniający 1,5 bar, 10 m niebieski Sterownik pojedynczy prosty 1,5 bar Wąż napełniający 0,5 bar, 10 m żółty Sterownik podwójny prosty 0,5 bar Dodatkowe akcesoria jako opcja Złącza Storz Złącze Storz C z gwintem wewn Pokrywy Pokrywa do złącza Storz C z łańcuchem Węże odpowietrzające Wąż odpowietrzający Węże kontrolno - pomiarowe Wąż kontrolno pomiarowy 6 m, ze złączem Storz C Zawory odcinające Zawór odcinający ze złączem Storz C

16 Zestaw do badania szczelności wodą mm Elementy zestawu Nr katalogowy DN DN DN DN DN DN PDK 7/15 z gwintem zewn. ½ 2,5 bar PDK 10/20 z gwintem zewn. 1 2,5 bar RDK 15/30 2,5 bar PDK 15/30 z 2 gwintami zewn. ½ 2,5 bar RDK 20/50 2,5 bar PDK 20/50 z 2 gwintami zewn. 1 2,5 bar RDK 30/60 2,5 bar PDK 30/60 z 2 gwintami zewn. 1 2,5 bar RDK 60/100 2,5 bar PDK 60/100 z 2 gwintami zewn. 2 2,5 bar Akcesoria do napełniania korków uszczelniających i kontrolnych Wąż napełniający 2,5 bar, 10 m szary Sterownik pojedynczy prosty 2,5 bar Dodatkowe akcesoria jako opcja Złącze Storz D z gwintem wewn Złącze Storz D z gwintem wewn. ½ Złącze Storz D z gwintem wewn Pokrywy Pokrywa do złącza Storz D z łańcuchem Pokrywa do złącza Storz C z łańcuchem Węże odpowietrzające Wąż odpowietrzający ½ Wąż odpowietrzający Wąż odpowietrzający Węże kontrolno - pomiarowe Wąż kontrolno pomiarowy 6 m, ze złączem Storz D Wąż kontrolno pomiarowy 6 m, ze złączem Storz C Zawór odcinający Zawór odcinający ze złączem Storz D Zawór odcinający ze złączem Storz C Korki pneumatyczne

17 Korki o profilu owalnym

18 Korki uszczelniające o profilu owalnym Korki o profilu owalnym (w kształcie jaja) umożliwiają uszczelnienie najczęściej występujących rur okrągłych oraz rur o profilu owalnym (w kształcie jaja). Uszczelnienie profili owalnych korkami okrągłymi nie jest możliwe, gdyż korek o profilu okrągłym nie jest w stanie w 100 % uszczelnić krzywizn o mniejszym profilu (zob. rysunek). Korki o profilu owalnym wykonane są z mocnej gumy, bezszwowej, charakteryzującej się dużą rozciągliwością. Konstrukcja korka ogranicza rozszerzanie wzdłużne. Korki pasują do wszystkich standardowych rur o przekroju owalnym. Zalety przyłącze o dużej średnicy zapewnia szybkie napełnianie i opróżnianie korków duża elastyczność; materiał zapewnia dobre dopasowanie korka do owalnych profili rur łatwe osadzanie w kanale wykonane z rozciągliwej bezszwowej powłoki gumowej (patent firmy Vetter) Bezpieczeństwo powierzchnie czołowe wykonane z tkaniny aramidowej odpornej na rozerwanie odporność na tarcie ciśnienie robocze 1 bar umożliwia utrzymanie ciśnienia zwrotnego o wartości 0,5 bar Najwyższa jakość Niemiecka jakość. Produkty Vetter wykonane są z najlepszych materiałów (większość to patenty firmy Vetter) i podlegają najwyższej kontroli jakości zgodnie z Dyrektywą Maszynową 98/37/EC, normami EN ISO 12100, normami krajowymi oraz specyfikacją techniczną BGI 802 (ZH 1/233). Spełniają też normy dopuszczeń CNBOP wymagane przez polskie służby ratownicze. Więcej na 18 Korki pneumatyczne

19 Korek uszczelniający 1,5 bar ma kompaktową budowę. Dzięki rozciągliwej powłoce obsługuje dwa przekroje rur a gładka powierzchnia korka gwarantuje utrzymanie stałej jakości uszczelnienia podczas naprawy kanałów. Korki te oferowane są również jako korki kontrolne i przepływowe. Zalety korki można złożyć (z wyjątkiem EDK 35/52,5 50/75) duża rozszerzalność trwałość możliwe wykonanie z innych materiałów, np. pokrycie warstwą chloroprenu poręczne i lekkie Korki o profilu owalnym Bezpieczeństwo ciśnienie zwrotne do 0,5 bar zawór bezpieczeństwa na sterowniku zabezpiecza przed nadmiernym napełnieniem korka Dane techniczne - korki uszczelniające o profilu owalnym 1 bar i 1,5 bar Jedn. EDK 35/52,5-50/75 EDK 35/52,5 EDK 40/60 EDK 60/90 EDK 70/105 EDK 90/135 Nr katalogowy Przekrój rury cm 35/52,5 40/60 60/90 70/105 90/135 Przekrój rury min-max cm 35/52,5 50/75 Ciśnienie robocze bar 1,5 1,0 1,0 1,0 1,0 1,0 Ciśnienie kontrolne bar 1,95 1,30 1,30 1,30 1,30 1,30 Ciśnienie zwrotne m H Długość cylindra cm 60,0 70,0 80,0 80,0 90,0 100,0 Długość całkowita cm 64,5 90,0 100,0 105,0 115,0 140,0 Przyłącze do napełniania 1) 1 x ¼ 2) Pojemność nominalna l 100,0 98,5 147,0 330,0 506,0 735,0 Zapotrzebowanie powietrza l 250,0 197,0 294,0 660,0 1012,0 1470,0 Waga kg 8,0 12,0 15,0 17,0 20,0 26,0 1) gwint Withwortha (wcześniej BSP) 2) gwint zewnętrzny 19

20 Korki kontrolne i przepływowe o profilu owalnym Korki o profilu owalnym stosowane są nie tylko do uszczelniania, ale występują również jako korki kontrolne i przepływowe. Oprócz przyłącza do napełniania wyposażone są w jedno lub dwa przyłącza typu Storz C. Zastosowanie: -tamowanie i spiętrzanie cieczy -budowa studzienek zbiorczych -kontrola szczelności nowych instalacji kanalizacyjnych lub po naprawie zgodnie z normą PN-EN tworzenie odcinków obejściowych dla ścieków Elastyczna budowa umożliwia łatwe umieszczanie korka w rurze ściekowej. Korki kontrolne mogą być wyposażone są w stałe złącza i pokrywy oraz wąż odpowietrzający. Korki w wersji podstawowej posiadają tylko jeden lub dwa przyłącza z gwintem zewnętrznym. Korek kontrolny Zalety przyłącze o dużej średnicy zapewnia szybkie napełnianie i opróżnianie korka łatwe osadzanie w kanale duża elastyczność; materiał zapewnia dobre dopasowanie korka do owalnych profili rur wykonane z rozciągliwej bezszwowej powłoki gumowej(patent firmy Vetter) Korek w wersji podstawowej Bezpieczeństwo powierzchnie czołowe wykonane z tkaniny aramidowej odpornej na rozerwanie odporność na tarcie ciśnienie robocze 1 bar umożliwia utrzymanie ciśnienia zwrotnego o wartości 0,5 bar 20 Korki pneumatyczne

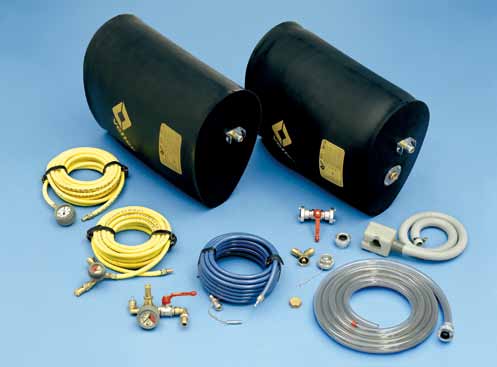

21 Korek kontrolny o profilu owalnym 1,5 bar obsługuje dwa przekroje rur. Charakteryzuje się kompaktową budową i łatwą obsługą. Korki kontrolne mogą być stosowane również jako korki przepływowe. Zalety korki można złożyć (z wyjątkiem EPK 35/52,5 50/75) duża rozszerzalność trwałość możliwe wykonanie z innych materiałów, np. pokrycie warstwą chloroprenu poręczne i lekkie Bezpieczeństwo ciśnienie zwrotne do 0,5 bar zawór bezpieczeństwa na sterowniku zabezpiecza przed nadmiernym napełnieniem korka Korki o profilu owalnym Dane techniczne - korki kontrolne i przepływowe o profilu owalnym 1 bar i 1,5 bar Jedn. EPK 35/52,5-50/75 EPK 60/90 EPK 60/90 EPK 70/105 EPK 70/105 EPK 90/135 EPK 90/135 Typ korka podstawowy kontrolny podstawowy kontrolny podstawowy kontrolny podstawowy Nr katalogowy Przepływ 1x Przepływ 1x Przepływ 2x Przekrój rury cm 60/90 60/90 70/105 70/105 90/135 90/135 Przekrój rury min-max cm 35/52,5 50/75 Ciśnienie robocze bar 1,5 1,0 1,0 1,0 1,0 1,0 1,0 Ciśnienie kontrolne bar 1,95 1,30 1,30 1,30 1,30 1,30 1,30 Ciśnienie zwrotne m H Długość cylindra cm 60,0 80,0 80,0 90,0 90,0 100,0 100,0 Długość całkowita cm 64,5 111,0 111,0 122,0 122,0 147,0 147,0 Przyłącze do napełniania 1) 1 x ¼ 2) Pojemność nominalna l 90,0 326,0 326,0 501,0 501,0 729,0 729,0 Zapotrzebowanie powietrza l 225,0 652,0 652,0 1002,0 1002,0 1458,0 1458,0 Waga kg 12,0 37,0 37,0 43,0 43,0 49,0 49,0 1) gwint Withwortha (wcześniej BSP) 2) gwint zewnętrzny 21

22 Zestawy do badania szczelności sprężonym powietrzem Zestawy do badania szczelności sprężonym powietrzem (korki o profilu owalnym) Elementy zestawu Nr katalogowy 35/52,5-50/75 60/90 70/105 90/135 EDK 35/52,5 50/75 1,5 bar EPK 35/52,5-50,75 z gwintem zewn. 1 1,5 bar EDK 60/90 1,0 bar EPK 60/90 z gwintem zewn. 2 1,0 bar EDK 70/105 1,0 bar EPK 70/105 z gwintem zewn. 2 1,0 bar EDK 90/135 1,0 bar EPK 90/135 z gwintem zewn. 2 1,0 bar Adapter do sprężonego powietrza Adapter do sprężonego powietrza z gwintem wewn Adapter do sprężonego powietrza z gwintem wewn Akcesoria do napełniania korków Wąż napełniający 1,5 bar, 10 m niebieski Sterownik pojedynczy prosty 1,5 bar Wąż napełniający 1 bar, 10 m żółty Sterownik pojedynczy prosty 1 bar Dodatkowe akcesoria jako opcja Napełnianie linii kontrolnej Wąż napełniający /zabezpieczający 0,3 bar, 10 m żółty Sprzęt pomiarowy do korków uszczelniających Wąż pomiarowy 0,3 bar Bezpieczeństwo Bezpieczeństwo osób pracujących korkami to jeden z najważniejszych aspektów projektowania i produkcji korków Vetter. zawór bezpieczeństwa ułatwia kontrolę i zapobiega nadmiernemu napełnieniu korka czytelna, nadrukowana na powłoce zewnętrznej skrócona instrukcja obsługi oraz tabliczka znamionowa wykonanie z materiałów najwyższej jakości, spełniających wymagania służb ratowniczych specjalna bezszwowa powłoka gumowa (patent Vetter) zapewnia elastyczność i rozciągliwość korka wielowarstwowa konstrukcja wzmacniana włóknem umożliwia zwiększanie średnicy, jednocześnie zapobiegając rozszerzaniu wzdłużnemu korka duża odporność na oleje i chemikalia ciśnienie kontrolne 1,3 razy wyższe od ciśnienia roboczego surowe testy jakości (każdy korek jest sprawdzany ręcznie zanim trafi do użytkownika) 22 Korki pneumatyczne

23 Zestawy do badania szczelności wodą Zestawy do badania szczelności wodą (korki o profilu owalnym) Elementy zestawu Nr katalogowy 35/52,5-50/75 60/90 70/105 90/135 EPK 35/52,5 50/75 1,5 bar EDK 60/90 1,0 bar EPK 60/90 z 2 gwintami zewn. 2 1,0 bar EDK 70/105 1,0 bar EPK 70/105 z 2 gwintami zewn. 2 1,0 bar EDK 90/135 1,0 bar EPK 90/135 z 2 gwintami zewn. 2 1,0 bar Akcesoria do napełniania korków Wąż napełniający 1,5 bar, 10 m niebieski Sterownik pojedynczy prosty 1,5 bar Wąż napełniający 1 bar, 10 m żółty Korki o profilu owalnym Sterownik pojedynczy prosty 1 bar Dodatkowe akcesoria jako opcja Złącza Storz Złącze Storz D z gwintem wewn Złącze Storz C z gwintem wewn Pokrywy Pokrywa do złącza Storz D z łańcuchem Pokrywa do złącza Storz C z łańcuchem Węże odpowietrzające Wąż odpowietrzający Wąż odpowietrzający Węże kontrolno - pomiarowe Wąż kontrolno pomiarowy 6 m, ze złączem Storz D Wąż kontrolno pomiarowy 6 m, ze złączem Storz C Zawory odcinające Zawór odcinający ze złączem Storz D Zawór odcinający ze złączem Storz C Osprzęt do korków znajdziesz na końcu rozdziału lub na stronie Możesz też zadzwonić:

24 Osprzęt do badania szczelności korki okragłe i owalne Badanie szczelności wodą Złącza Storz Złącze Storz D z gwintem wewn. ½ Nr kat Złącze Storz D z gwintem wewn. 1 Nr kat Złącze Storz C z gwintem wewn. 2 Nr kat Pokrywy Pokrywa złącza Storz D z łańcuchem Nr kat Pokrywa złącza Storz C z łańcuchem Nr kat Węże odpowietrzajace Wąż odpowietrzający ½ Nr kat Wąż odpowietrzający 1 Nr kat Wąż odpowietrzający 2 Nr kat Węże kontrolno - pomiarowe Wąż kontrolno-pomiarowy 6 m, ze złączem Storz D Nr kat Wąż kontrolno-pomiarowy 6 m, ze złączem Storz C Nr kat Zawory odcinające Zawór odcinający ze złączem Storz D Nr kat Zawór odcinający ze złączem Storz C Nr kat Badanie szczelności sprężonym powietrzem Adaptery sprężonego powietrza Adapter z gwintem wewn. ½, dwie mosiężne szybkozłączki i wąż Nr kat Adapter z gwintem wewn. 1, dwie mosiężne szybkozłączki i wąż Nr kat Adapter z gwintem wewn. 2, dwie mosiężne szybkozłączki i wąż Nr kat Węże do napełniania linii Wąż napełniający/zabezpieczający 0,3 bar, 10m, żółty Nr kat Sprzęt pomiarowy do badania szczelności Wąż pomiarowy 0,3 bar Nr kat

25 Pakery

26 Pakery elastyczne z przepływem 1,5-2,5 bar Pakery elastyczne z przepływem stosuje się do renowacji rur o średnicach od 150 do 600 mm. Dzięki zintegrowanym otworom przepływowym, umożliwiają odprowadzanie cieczy podczas prac naprawczych. Prowadnice na kółkach gwarantują stabilność pakera. Całkowita elastyczność Pakery krótkie (sztywne) z przepływem 2,5 bar Pakery krótkie (sztywne) z przepływem stosuje się do renowacji rur o średnicach od 150 do 600 mm. Dzięki zintegrowanym otworom przepływowym, umożliwiają odprowadzanie cieczy podczas prac naprawczych. Pakery krótkie mają wymienne adaptery a trzy kółka ustawione pod kątem 120 o zapewniają im pełną stabilność. Pełna stabilność, dzięki 3 kółkom pod kątem Korki pneumatyczne

27 Pakery elastyczne (giętkie) 2,5 bar Pakery elastyczne (giętkie) stosuje się do renowacji rur o średnicach od 80 do 200 mm. Pakery te są wyjątkowo plastyczne i mają bardzo dobre właściwości odkształcające, dzięki czemu łatwo dostosowują się do krzywizn rur. Mają wymienne głowice sferyczne. Pakery Nieograniczone możliwości wyginania 27

28 Dane techniczne, Pakery elastyczne z przepływem 1,5 2,5 bar Jedn. PAKER PAKER PAKER PAKER Długość mm Nr katalogowy Średnica rury min - max Ciśnienie robocze cm bar 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 Dane techniczne, Pakery krótkie (sztywne) z przepływem 2,5 bar Jedn. PAKER PAKER PAKER PAKER PAKER Nr katalogowy Średnica rury min - max cm Ciśnienie robocze bar 2,5 2,5 2,5 2,5 2,5 Długość cylindra cm 80,0 80,0 80,0 80,0 80,0 Długość całkowita cm 92,5 95,0 95,0 95,0 105,0 Dane techniczne, Pakery elastyczne (giętkie) 2,5 bar Jedn. PAKER PAKER PAKER Nr katalogowy zestawu Długość mm Nr katalogowy Średnica rury min - max cm Ciśnienie robocze bar 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 Długość cylindra cm 77,0 177,0 70,0 150,0 250,0 350,0 88,0 178,0 270,0 368,0 28 Korki pneumatyczne

29 Korki typu GULLY 29

30 Uniwersalne korki typu GULLY Zalety prosty i praktyczny sposób pozycjonowania korka duża odporność na chemikalia sprawdzają się również jako korki uszczelniające do rur o średnicach cm i cm elastyczność; specjalne wzmocnienie z włókna Bezpieczeństwo ciśnienie zwrotne do 10 m H 2 0 (1 bar) zintegrowany wąż do napełniania umożliwia pracę w bezpiecznej odległości od miejsca zagrożenia w czasie przeprowadzania akcji studzienka może być zamknięta pokrywą Uniwersalny korek typu GULLY służy do uszczelniania studzienek kanalizacyjnych i skutecznie zabezpiecza je przed przedostaniem się niebezpiecznych substancji. Pozwala też wykorzystać studzienkę jak rezerwuar, skąd ciecz można odpompować. Właściwe ułożenie korka w studzience ułatwia specjalny pręt do pozycjonowania. Uniwersalne korki do uszczelniania studzienek mają dużą odporność na oleje i chemikalia, są antystatyczne oraz odporne na ozon. Korki uniwersalne dostępne są w zestawach: Podstawowy praktyczny zestaw w poręcznej walizie Premium przy pomocy tego zestawu można uszczelnić odpływ nawet o średnicy do 30 cm. Dane techniczne Jedn. Uniwersalny korek Uniwersalny korek Nr katalogowy Zdolność rozszerzania się korka min-max cm Ciśnienie robocze bar 2,5 2,5 Ciśnienie kontrolne bar 3,25 3,25 Ciśnienie zwrotne m H Długość korka cm 25,0 35,0 Długość korka ze złączką cm 28,5 39,0 Średnica cm 9,0 14,5 Zapotrzebowanie powietrza przy 0,5/2,5 bar l Waga korka kg 1,3 1,9 Waga zestawu kg 13,5 16,0 30 Korki pneumatyczne

31 Kompaktowe korki typu GULLY Kompaktowy korek typu GULLY służy do uszczelniania studzienek kanalizacyjnych. Można nim błyskawicznie uszczelnić wlot studzienki i skutecznie zabezpieczyć ją przed przedostaniem się niebezpiecznych substancji. Kompaktowe korki typu Gully mają dużą odporność na oleje i chemikalia, są antystatyczne oraz odporne na ozon. Produkowane są w dwóch wymiarach: do średnic cm i cm. Zalety gotowy do użycia zestaw mieści się w małej walizie transportowej armatura do napełniania jest odłączana, co pozwala zastosować ją do dowolnej ilości korków zawartość butli wystarcza na dwukrotne napełnienie korka (butla wielokrotnego napełniania) Bezpieczeństwo 2-metrowy wąż umożliwia napełnianie z bezpiecznej odległości armatura do napełniania jest wyposażona w zintegrowany zawór bezpieczeństwa i manometr specjalna lina mocująca uławia opuszczanie i umieszczanie korka w studzience Korki typu GULLY Dane techniczne Jedn. Kompaktowy korek Kompaktowy korek Nr katalogowy Zdolność rozszerzania się korka min-max cm Ciśnienie robocze bar 0,5 0,5 Ciśnienie kontrolne bar 0,65 0,65 Ciśnienie zwrotne m H Długość korka cm 41,0 41,0 Długość korka ze złączką cm 46,0 46,0 Średnica cm 29,5 45,0 Zapotrzebowanie powietrza przy 0,5/2,5 bar l Waga korka kg 3,7 8,3 Waga zestawu kg 11,

32 Zestawy Zestaw Podstawowy, nr katalogowy Elementy zestawu Nr katalogowy Ilośc Korek uniwersalny typu Gully, typ 10/15 2,5 bar Pręt do pozycjonowania 1500 mm, aluminium Pompka nożna z zaworem bezpieczeństwa 2,5 bar Waliza transportowa, wymiary: 600 x 400 x 220 mm Zestaw Premium, nr katalogowy Elementy zestawu Nr katalogowy Ilośc Korek uniwersalny typu Gully, typ 10/15 2,5 bar Korek uniwersalny typu Gully, typ 15/30 2,5 bar Pręt do pozycjonowania 1500 mm, aluminium Pompka nożna z zaworem bezpieczeństwa 2,5 bar Waliza transportowa, wymiary: 800 x 600 x 220 mm Zestaw Kompaktowy, nr katalogowy Elementy zestawu Nr katalogowy Ilośc Korek kompaktowy typu Gully, typ 30/50 0,5 bar Armatura do napełniania i zabezpieczenia korka kompaktowego Butla na sprężone powietrze 1 l/200 bar (nienapełniona) Waliza transportowa, wymiary: 600 x 400 x 220 mm FIRE-MAX - wyłączny dystrybutor Vetter w Polsce FIRE - MAX to lider na rynku sprzętu pneumatycznego w Polsce. Od 20 lat dostarczamy korki uszczelniające, przepływowe i kontrolne Vetter przedstawicielom branży wod-kan. Jesteśmy rzetelnym i kompetentnym partnerem: u nas zawsze uzyskasz informację o produktach Vetter, pomagamy wybrać właściwy sprzęt i zapewniamy kompleksową obsługę: pokazy, szkolenia, serwis, materiały i filmy szkoleniowe. Uczestniczymy we wszystkich ważnych wydarzeniach branżowych, targach, konferencjach i warsztatach, organizujemy też własne szkolenia i indywidualne pokazy. Działamy w oparciu o sieć partnerów a potwierdzeniem naszych wysokich kwalifikacji potwierdzają m.in. certyfikaty zgodności z systemem jakości ISO 9001:2008 oraz AQAP 2110:2009, Świadectwo Wiarygodności wydane przez Ministerstwo Obrony Narodowej, koncesja MSWiA B72/2004 oraz liczne listy referencyjne naszych kontrahentów. Więcej informacji na temat firmy i lista przedstawicieli, u których możesz kupić korki na 32 Korki pneumatyczne

33 Korki uszczelniające serii FS 33

34 Korki przepływowe serii FS Nowoczesny typ korków przepływowych z powłoką wykonaną z chloroplenu o zwiększonej odporności na czynniki chemiczne. W opcji zintegrowany wąż napełniający 10 m. Ciśnienie robocze 1,5 bar. Nowoczesna tabliczka znamionowa z wyraźnymi oznaczeniami bezpieczeństwa (piktogramy) oraz informacjami technicznymi (również daty badań i wymaganych przeglądów). Zalety seria zaprojektowana specjalnie na potrzeby Straży Pożarnej tabliczka znamionowa na powłoce z aktualnymi informacjami technicznymi mogą obsługiwać duży zakres przekrojów rur: od 7 do 140 cm posiadają świadectwo dopuszczenia CNBOP Bezpieczeństwo duża odporność na oleje i chemikalia zintegrowany wąż napełniający zapewnia odpowiednią odległość ratownika od strefy niebezpiecznej wyraźne oznaczenia bezpieczeństwa (piktogramy) Dane techniczne BK 7/15 FS BK 10/20 FS BK 20/50 FS BK 50/120 FS BK 80/140 FS Nr katalogowy Nr katalogowy (ze zintegrowanym wężem) Rozmiar by-pass a 1 2 1/ Średnica rury min max cm Średnica korka cm 6,8 9,7 19, ,5 Ciśnienie robocze bar 1,5 1,5 1,5 1,5 1,5 Ciśnienie kontrolne bar 1,95 1,95 1,95 1,95 1,95 Ciśnienie zwrotne m H Długość korka cm 30 48,5 55,0 92,0 181,0 Długość korka ze złączką cm 36 55,5 67,0 94,0 193,5 Zapotrzebowanie powietrza l 6,4 22,5 157,5 1420,0 3075,0 Waga (bez węży) kg 3,4 3,4 9,4 52, Korki pneumatyczne

35 Korki uszczelniające serii FS Nowoczesny typ korków uszczelniających z powłoką wykonaną z chloroplenu o zwiększonej odporności na czynniki chemiczne. W opcji zintegrowany wąż napełniający 10 m. Ciśnienie robocze 1,5 bar. Nowoczesna tabliczka znamionowa z wyraźnymi oznaczeniami bezpieczeństwa (piktogramy) oraz informacjami technicznymi (również daty badań i wymaganych przeglądów). Korki serii FS występują w wersji uszczelniającej i przepływowej. Zalety seria zaprojektowana specjalnie na potrzeby Straży Pożarnej tabliczka znamionowa na powłoce z aktualnymi informacjami technicznymi mogą obsługiwać duży zakres przekrojów rur: od 7 do 140 cm posiadają świadectwo dopuszczenia CNBOP Korki serii FS Bezpieczeństwo duża odporność na oleje i chemikalia zintegrowany wąż napelniający zapewnia odpowiednią odległość ratownika od strefy niebezpiecznej wyraźne oznaczenia bezpieczeństwa (piktogramy) Dane techniczne RDK 7/15 FS RDK 10/20 FS RDK 20/40 FS RDK 30/60 FS RDK 50/100 FS RDK 80/140 FS Nr katalogowy Nr katalogowy (ze zintegrowanym wężem) Średnica rury min max cm Średnica korka cm 6,8 9 19,5 29, ,5 Ciśnienie robocze bar 1,5 1,5 1,5 1,5 1,5 1,5 Ciśnienie kontrolne bar 1,95 1,95 1,95 1,95 1,95 1,95 Ciśnienie zwrotne m H Długość korka cm 30,0 51,0 51,0 73, Długość korka ze złączką cm 34,5 55,5 57,0 78,0 117,0 185,5 Pojemność nominalna l 3,8 11,5 44,8 145,0 610,0 1250,0 Zapotrzebowanie powietrza l 9,5 28,5 112,0 362,5 1525,0 3125,0 Waga (bez węży) kg 0,5 0,9 3,1 7,3 16,

36 Badanie szczelności domowej instalacji

37 Zestaw do badania szczelności domowej instalacji sanitarnej Proces uszczelniania oraz badania szczelności przydomowej instalacji sanitarnej obywa się wyłącznie ze studzienki rewizyjnej. Korek uszczelniający jest wprowadzany do rury i pozycjonowany za pomocą sztywnego węża napełniającego tuż przed ujściem do głównego kanału ściekowego. Niewielki rozmiar korka i zaokrąglona końcówka ułatwiają przeprowadzenie go przez krzywizny rur. Dodatkowo korek jest wyposażony w głowicę w kształcie stożka, która ułatwia wyciąganie go poprzez połączenia kielichowe rur. Korek napełniany jest przy pomocy pompki nożnej połączonej z wężem do napełniania i pozycjonowania. Zalety korki łatwo przeprowadzić przez zagięcia rur rozszerzalność 100 % łatwe i bezpieczne umieszczenie korka przy użyciu węża do napełniania i pozycjonowania kompaktowa budowa; korek mieści się w walizie o wymiarach 600 x 400 x 185 mm niewielkie zapotrzebowanie powietrza zestaw można stosować do przepychania rur Bezpieczeństwo pompka nożna wyposażona jest w zawór bezpieczeństwa i manometr umożliwiający kontrolę ciśnienia ciśnienie zwrotne 0,5 bar Badanie szczelności domowej instalacji Istnieje możliwość zamówienia samego korka uszczelniającego RDK 8/15 i RDK 15/20. Zadzwoń: Zestaw 10/15 FLEX - Nr katalogowy Zestaw 15/20 FLEX - Nr katalogowy Zestaw 10/15 - Nr kat Zestaw 15/20 - Nr kat

38 Dane techniczne Jedn. RDK 8/15 RDK 15/20 PDK 10/15 PDK 15/20 PDK 10/15 FLEX PDK 15/20 FLEX Nr katalogowy Typ korka rdzeń PE rdzeń PE FLEX FLEX Średnica rury min-max cm 7,2 15, Średnica korka cm 7,2 9,0 9,8 13,5 9,0 9,0 Ciśnienie robocze bar 2,5 2,5 2,5 2,5 2,5 2,5 Ciśnienie kontrolne bar 3,25 3,25 3,25 3,25 3,25 3,25 Ciśnienie zwrotne m H Długość cylindra cm 12,0 15,0 18,5 18,5 30,0 30,0 Długość całkowita cm 15,5 18,5 33,5* 1) 33,5* 1) 35,0 35,0 Pojemność nominalna l 4,0 8,7 1,2 2,0 4,0 4,0 Zapotrzebowanie powietrza l 14,0 31,0 4,2 7,0 14,0 14,0 Waga kg 0,3 0,5 1,0 1,6 1,2 1,2 1) długość z zaworem Zestaw do badania szczelności domowej instalacji sanitarnej 2,5 bar Elementy zestawu Nr kat. Korek kontrolny PDK 10/15 HA Zestaw Nr kat Zestaw Nr kat Zestaw FLEX Nr kat Zestaw FLEX Nr kat Korek uszczelniający RDK 8/15 HA Głowica stożkowa do RDK 8/15 HA Korek kontrolny 15/20 HA Głowica stożkowa do RDK 15/20 HA Przyłącze z gwintem wewn. G ¼ i pierścieniem zacinającym Tuleja wzmocniona Rozdzielacz typu Y Korek kontrolny PDK 15/20 HA Korek uszczelniający RDK 15/20 HA Korek kontrolny 10/15 HA FLEX Zawór odcinający ze złączem bagnetowym Pompka nożna z zaworem bezpieczeństwa Wąż kontrolno pomiarowy 9 mm, dł. 6 m Przełącznik nipel/złącze bagnetowe Waliza na zestaw 10/ Waliza na zestaw 15/ Waliza na zestaw 10/15 FLEX Waliza na zestaw 15/20 FLEX Korki pneumatyczne

39 Osprzęt

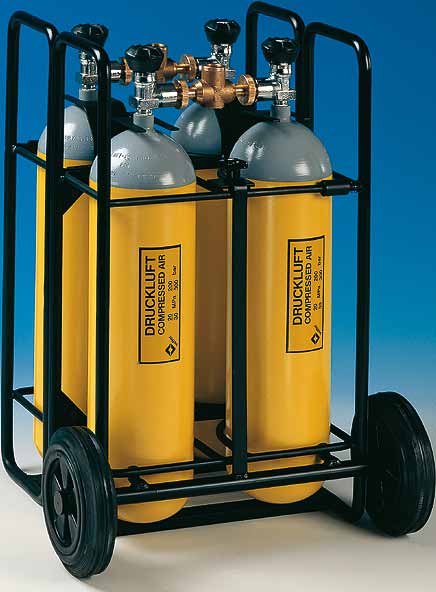

40 Osprzęt 0,5/ 1/ 1,5/ 2,5/ 6 bar Napełnianie za pomocą butli ze sprężonym powietrzem Butla na sprężone powietrze 1 l/200 bar Nr kat Butla na sprężone powietrze 6 l/300 bar Nr kat Butla na sprężone powietrze 9 l/300 bar Nr kat Butla na sprężone powietrze 10 l/200 bar Nr kat Mostek do łączenia dwóch butli, 200 bar Nr kat Mostek do łączenia dwóch butli, 300 bar Nr kat Reduktor ciśnienia 200/300 bar Nr kat Moduł podwójny Rama do przenoszenia dwóch butli na sprężone powietrze 6 l/300 bar. Bez butli Moduł poczwórny Rama do przenoszenia dwóch butli na sprężone powietrze 6 l/300 bar Dwa moduły podwójne, z kółkami. Bez butli Nr kat Nr kat Węże zasilające Wąż zasilający, 10 m, zielony Nr kat Wąż zasilający, 10 m, zielony, z zaworem odcinającym Nr kat Napełnianie sprężonym powietrzem Adapter do sprężarki Nr kat Adapter do stałej instalacji sprężonego powietrza/ sprężarki przenośnej Nr kat Napełnianie z przyłączy pneumatycznych samochodu ciężarowego Adapter do napełniania sprężonym powietrzem Nr kat Pokrywa złącza Nr kat Adapter do zbiorników ciśnieniowych Nr kat Korki pneumatyczne

41 Napełnianie z opon samochodu ciężarowego Adapter do opon samochodu ciężarowego Nr kat Zawór do opon samochodu ciężarowego Nr kat Napełnianie ze stałej instalacji sprężonego powietrza Adapter do stałej instalacji sprężonego powietrza / sprężarki przenośnej Nr kat Zestaw adapterów, nr kat Adapter do napełniania sprężonym powietrzem Nr kat Pokrywa złącza Nr kat Osprzęt Adapter do zbiorników ciśnieniowych Nr kat Adapter do opon samochodu ciężarowego Nr kat Zawór do opon samochodu ciężarowego Nr kat Adapter do stałej instalacji sprężonego powietrza/sprężarki przenośnej Nr kat Wąż zasilający 10 m, zielony Nr kat Wąż zasilający 10 m, zielony z zaworem odcinającym Nr kat Waliza transportowa 18 x 40 cm Nr kat Napełnianie za pomocą pompki Pompka nożna 1,5 bar z zaworem bezpieczeństwa Nr kat Pompka nożna 2,5 bar z zaworem bezpieczeństwa Nr kat Pompka nożna 420 cm 3 /cykl Nr kat Pompka ręczna 520 cm 3 /cykl Nr kat

42 Osprzęt tylko do 0,5 bar Węże Wąż napełniający, żółty, 5 m Nr kat Wąż napełniający, żółty, 10 m Nr kat Wąż napełniający, czerwony, 5 m Nr kat Wąż napełniający, czerwony, 10 m Nr kat Sterowniki Sterownik pojedynczy prosty Nr kat Sterownik podwójny prosty Nr kat Osprzęt tylko do 1 bar Węże Wąż napełniający, żółty, 5 m Nr kat Wąż napełniający, żółty, 10 m Nr kat Wąż napełniający, czerwony, 5 m Nr kat Wąż napełniający, czerwony, 10 m Nr kat Sterowniki Sterownik pojedynczy prosty Nr kat Sterownik podwójny prosty Nr kat Sterownik podwójny w obudowie Nr kat Korki pneumatyczne

43 Osprzęt tylko do 1,5 bar Węże Wąż napełniający 10 m, 1,5 bar, niebieski Nr kat Wąż napełniający/zabezpieczający 10 m, 1,5 bar, niebieski Nr kat Sterowniki Sterownik pojedynczy prosty Nr kat Sterownik podwójny prosty Nr kat Sterownik podwójny w obudowie Nr kat Osprzęt tylko do 2,5 bar Węże Wąż napełniający 2,5 bar, 10 m, szary Nr kat Wąż napełniający/zabezpieczający 2,5 bar, 10 m, szary Nr kat Sterowniki Sterownik pojedynczy prosty Nr kat Sterownik podwójny prosty Nr kat Sterownik podwójny w obudowie Nr kat

44 Osprzęt tylko do 6 bar Węże Wąż napełniający 6 bar, 10 m, zielony Nr kat Sterowniki Sterownik pojedynczy prosty Nr kat Sterownik podwójny prosty Nr kat Jak napełnić korek powietrzem? Przykładowe konfiguracje zestawów Vetter: 1. korek pneumatyczny Vetter 2. pompka nożna lub ręczna ze zintegrowanym wężem 2 m 1. korek pneumatyczny Vetter 2. wąż napełniający ze sterownikiem i zaworem bezpieczeństwa 3. reduktor ciśnienia 200/300 bar 4. butla ze sprężonym powietrzem 1. korek pneumatyczny Vetter 2. wąż napełniający 3. sterownik pojedynczy lub podwójny 4. reduktor ciśnienia 200/300 bar 5. butla ze sprężonym powietrzem 1. korek pneumatyczny Vetter 2. wąż napełniający ze sterownikiem i zaworem bezpieczeństwa 3. adapter do sprężarki 4. sprężarka lub instalacja sprężonego powietrza 44 Korki pneumatyczne

45 Lista odporności materiałów 45

46 Lista odporności materiałów Podczas badań (zgodnie z DIN oraz 53521) odporność materiału zostaje ustalona głównie w aspekcie zmian jego masy i twardości. Na trwałość mieszaniny gumowej największy wpływ ma w zależności od przebiegu dyfuzji zastosowana grubość warstwy. Przy najczęściej występujących obciążeniach chodzi o kombinacje czynników chemiczno-termicznych oraz powodujących pęcznienie. Materiał znajdujący się w stanie rozszerzenia reaguje szybciej na działanie chemikaliów niż materiał znajdujący się w stanie spoczynku im bardziej naprężony materiał, tym mniejsza jest jego odporność na działanie chemikaliów. Dlatego tez niniejszy przegląd właściwości odpornościowych może służyć tylko jako punkt odniesienia. Dane opierają się na wynikach badań laboratoryjnych, które są uzależnione od szeregu zmiennych czynników, takich jak temperatura, stężenie medium i czas ekspozycji, itp. Niniejszy przegląd właściwości odpornościowych na działanie czynników chemicznych powstał z uwzględnieniem powyższych aspektów a dane zamieszczone w tabeli odpowiadają aktualnemu stanowi naszej wiedzy i powinny służyć jako wartości odnośne. Odporność temperaturowa Produkt Odporny na działanie niskiej temperatury Granica elastyczności temperaturowej Permanentna odporność na temperaturę Produkty wulkanizowane na gorąco -40 o C -20 o C + 90 o C o C Produkty klejone -40 o C -20 o C + 70 o C + 85 o C Węże gumowe -40 o C -30 o C + 90 o C Sterowniki proste -20 o C + 50 o C Sterowniki w obudowie z tworzywa sztucznego -20 o C + 50 o C Odporność na wysokie temperatury przez krótkie okresy czasu Lista materiałowa Produkty Materiał Materiał nośny Wytwarzanie Korki uszczelniające miniaturowe NR Kord nylonowy Produkt wulkanizowany na gorąco Korki uszczelniające wysokociśnieniowe NR Kord nylonowy Produkt wulkanizowany na gorąco Korki o zwiększonej wytrzymałości CR Kord nylonowy Produkt wulkanizowany na gorąco Korki uszczelniające 0,5 bar CR/NR Kord nylonowy/aramid Produkt wulkanizowany na gorąco/klejony Korki uszczelniające 1,5 bar NR Kord nylonowy/aramid Produkt wulkanizowany na gorąco Korki uszczelniające 2,5 bar NR Kord nylonowy/aramid Produkt wulkanizowany na gorąco Korki kontrolne 0,5 bar CR/NR Kord nylonowy/aramid Produkt wulkanizowany na gorąco/klejony Korki kontrolne 1,5 bar NR Kord nylonowy/aramid Produkt wulkanizowany na gorąco Korki kontrolne 2,5 bar NR Kord nylonowy/aramid Produkt wulkanizowany na gorąco Korki przepływowe 1 bar NR Aramid Produkt wulkanizowany na gorąco Korki przepływowe 1,5 bar NR Kord nylonowy/aramid Produkt wulkanizowany na gorąco Korki uszczelniające o profilu owalnym 1 bar CR/NR Kord nylonowy/aramid Produkt wulkanizowany na gorąco/klejony Korki uszczelniające o profilu owalnym 1,5 bar NR Kord nylonowy Produkt wulkanizowany na gorąco Korki kontrolne o profilu owalnym 1 bar CR/NR Kord nylonowy/aramid Produkt wulkanizowany na gorąco/klejony Korki przepływowe o profilu owalnym 1 bar CR/NR Kord nylonowy/aramid Produkt wulkanizowany na gorąco/klejony Korki przepływowe o profilu owalnym 1,5 bar NR Kord nylonowy Produkt wulkanizowany na gorąco Węże napełniające i zasilające EPDM Poliester - 46 Korki pneumatyczne
