PPU ToSi Tomasz Siegert Szczecinek, ul. Kopernika 5c/10 NIP , Regon telefon: tosi@plusnet.

Wielkość: px
Rozpocząć pokaz od strony:

Download "PPU ToSi Tomasz Siegert 78-400 Szczecinek, ul. Kopernika 5c/10 NIP 673-100-55-58, Regon 330310127 telefon: 0 603 705 000 tosi@plusnet."

Transkrypt

1

2

3 PPU ToSi Tomasz Siegert Szczecinek, ul. Kopernika 5c/10 NIP , Regon telefon: tosi@plusnet.pl PROJEKT BUDOWLANY BUDOWY WEWNĘTRZNEJ INSTALACJI OGRZEWCZEJ w budynku wielorodzinnym przy ul. Drahimskiej w Szczecinku; ADRES : Szczecinek ul. Drahimska działka nr 304 obręb nr 20 INWESTOR: WSPÓLNOTA MIESZKANIOWA NIERUCHOMOŚCI przy ul. Drahimskiej w Szczecinku ADMINISTRATOR: Z.G.M. T.B.S. sp. z o.o SZCZECINEK, ul. Cieślaka 6b Opracował: mgr inż. Tomasz Siegert Projektował: mgr inż. Małgorzata Sazon październik 2013 r.

4 OŚWIADCZENIE Oświadczam zgodnie z wymogiem art. 20 ust. 4 z dnia 7 lipca 1994 r. Prawo Budowlane (Tekst jednolity: Dz. U. z 2003 r. Nr 207, poz z późn. zmianami), że Projekt Budowlany instalacji ogrzewczej w budynku przy ul. Drahimskiej w Szczecinku został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej 2

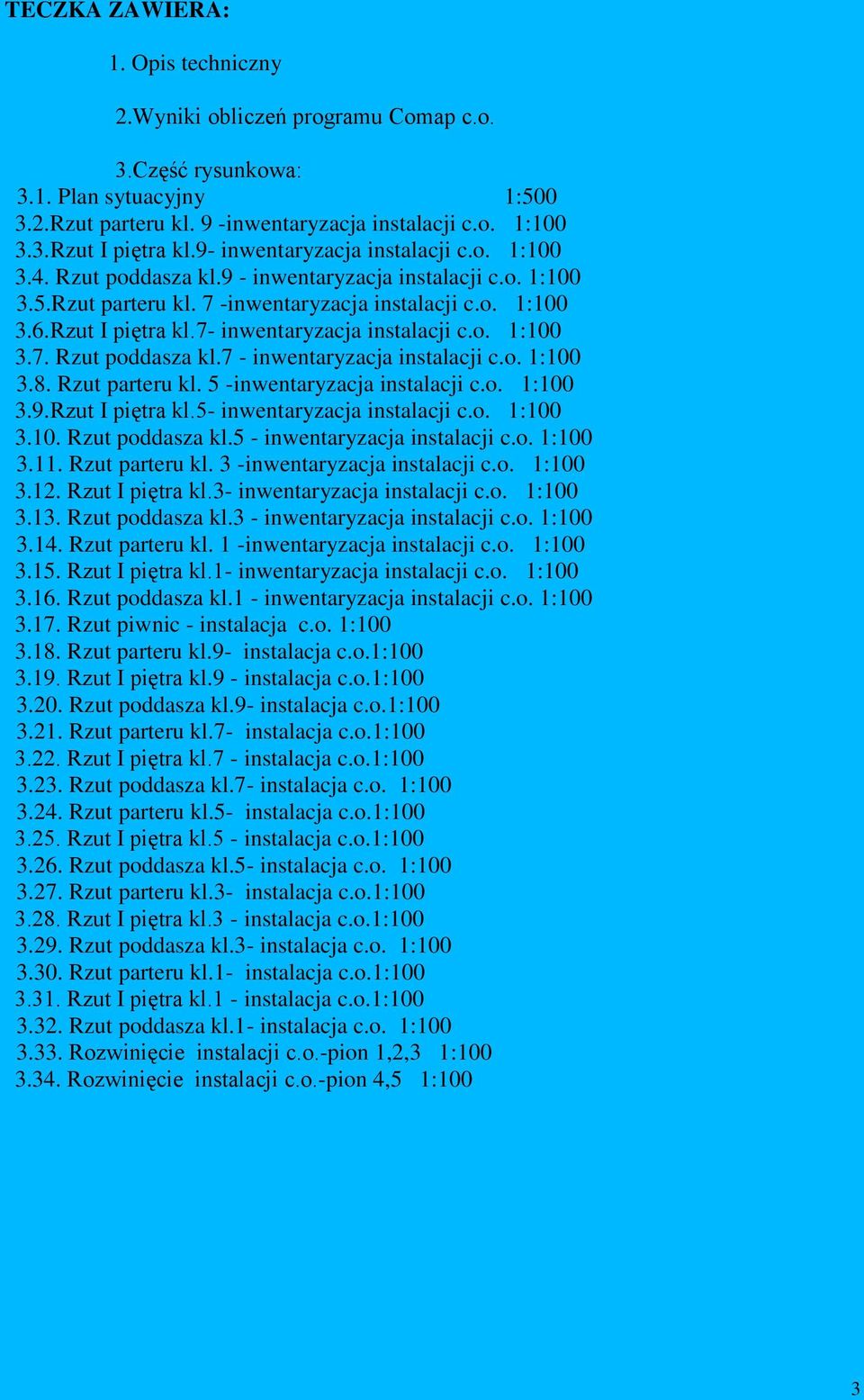

5 TECZKA ZAWIERA: 1. Opis techniczny 2.Wyniki obliczeń programu Comap c.o. 3.Część rysunkowa: 3.1. Plan sytuacyjny 1: Rzut parteru kl. 9 -inwentaryzacja instalacji c.o. 1: Rzut I piętra kl.9- inwentaryzacja instalacji c.o. 1: Rzut poddasza kl.9 - inwentaryzacja instalacji c.o. 1: Rzut parteru kl. 7 -inwentaryzacja instalacji c.o. 1: Rzut I piętra kl.7- inwentaryzacja instalacji c.o. 1: Rzut poddasza kl.7 - inwentaryzacja instalacji c.o. 1: Rzut parteru kl. 5 -inwentaryzacja instalacji c.o. 1: Rzut I piętra kl.5- inwentaryzacja instalacji c.o. 1: Rzut poddasza kl.5 - inwentaryzacja instalacji c.o. 1: Rzut parteru kl. 3 -inwentaryzacja instalacji c.o. 1: Rzut I piętra kl.3- inwentaryzacja instalacji c.o. 1: Rzut poddasza kl.3 - inwentaryzacja instalacji c.o. 1: Rzut parteru kl. 1 -inwentaryzacja instalacji c.o. 1: Rzut I piętra kl.1- inwentaryzacja instalacji c.o. 1: Rzut poddasza kl.1 - inwentaryzacja instalacji c.o. 1: Rzut piwnic - instalacja c.o. 1: Rzut parteru kl.9- instalacja c.o.1: Rzut I piętra kl.9 - instalacja c.o.1: Rzut poddasza kl.9- instalacja c.o.1: Rzut parteru kl.7- instalacja c.o.1: Rzut I piętra kl.7 - instalacja c.o.1: Rzut poddasza kl.7- instalacja c.o. 1: Rzut parteru kl.5- instalacja c.o.1: Rzut I piętra kl.5 - instalacja c.o.1: Rzut poddasza kl.5- instalacja c.o. 1: Rzut parteru kl.3- instalacja c.o.1: Rzut I piętra kl.3 - instalacja c.o.1: Rzut poddasza kl.3- instalacja c.o. 1: Rzut parteru kl.1- instalacja c.o.1: Rzut I piętra kl.1 - instalacja c.o.1: Rzut poddasza kl.1- instalacja c.o. 1: Rozwinięcie instalacji c.o.-pion 1,2,3 1: Rozwinięcie instalacji c.o.-pion 4,5 1:100 3

6 OPIS TECHNICZNY: do projektu budowlanego instalacji ogrzewczej w budynku mieszkalnym przy ul. Drahimskiej w Szczecinku. 1.0 PODSTAWA OPRACOWANIA - zlecenie i umowa z inwestorem - uchwała Wspólnoty Mieszkaniowej na wykonanie przebudowy instalacji c.o. - warunki techniczne wydane przez MEC Szczecinek - inwentaryzacja budowlana do celów projektowych - normy i literatura fachowa 2.0 ZAKRES OPRACOWANIA Zakres opracowania obejmuje: - wykonanie instalacji centralnego ogrzewania od dwóch przyłączy c.o. w piwnicy budynku do układów pomiarowych na kl. schodowych dla poszczególnych lokali mieszkalnych - wykonanie instalacji centralnego ogrzewania indywidualnie dla wszystkich lokali: od układu pomiarowego na kl. schodowej do poszczególnych grzejników. Projekt przyłączy c.o. stanowi odrębne opracowanie wykonane przez MEC Sp. z o. o. Szczecinek i nie jest objęty niniejszym wnioskiem o pozwolenie na budowę. 3.0 DANE OGÓLNE Przedmiotowy budynek jest budynkiem mieszkalnym, wielorodzinnym, dwukondygnacyjnym, ze strychem w części zaadaptowanym na 5 mieszkań (po jednym na każdej klatce schodowej), całkowicie podpiwniczonym. Budynek posiada konstrukcję tradycyjną. Łącznie w całym budynku zlokalizowanych jest 33 mieszkań. W chwili obecnej do budynku nie jest doprowadzony czynnik grzewczy z miejskiej sieci cieplnej. Rodzaje ogrzewań w poszczególnych mieszkaniach i lokalach usługowych : -m.nr 9/1- ogrzewanie piecowe.wykonać instalację c.o. wg części rysunkowej niniejszego opracowania. -m.nr 9/2-ogrzewanie etażowe. Przewody wykonane z rur stalowych, grzejniki stalowe Silesia-wg części rysunkowej opracowania. Istn. instalację zdemontować i wykonać nową wg części rysunkowej niniejszego opracowania. -m. nr 9/3- ogrzewanie etażowe.przewody wykonane z rur stalowych, grzejniki z rur stalowych ożebrowanych-wg części rysunkowej opracowania. Istn. instalację zdemontować i wykonać nową wg części rysunkowej niniejszego opracowania. -m. nr 9/4, 9/6-ogrzewanie gazowe. Instalację pozostawić bez zmian. Do przewodów c.o. przy kotle gazowym doprowadzić projektowane przewody c.o. od licznika ciepła na klatce schodowej. -m. nr 9/5- ogrzewanie piecowe.wykonać instalację c.o. wg części rysunkowej niniejszego opracowania -m. nr 9/7- ogrzewanie etażowe.przewody wykonane z rur stalowych, grzejniki żeliwne członowe TA-1oraz stalowe członowe H-wg części rysunkowej opracowania. Istn. instalację zdemontować i wykonać nową wg części rysunkowej niniejszego opracowania. -m. nr 7/1,7/2- ogrzewanie piecowe.wykonać instalację c.o. wg części rysunkowej niniejszego opracowania. 4

7 -m. nr 7/3-ogrzewanie gazowe. Instalację pozostawić bez zmian. Do przewodów c.o. przy kotle gazowym w piwnicy doprowadzić projektowane przewody c.o. od licznika ciepła na korytarzu w piwnicach. -m. nr 7/4- ogrzewanie piecowe.wykonać instalację c.o. wg części rysunkowej niniejszego opracowania. -m. nr 7/5, 7/6-ogrzewanie gazowe. Instalację pozostawić bez zmian. Do przewodów c.o. przy kotle gazowym doprowadzić projektowane przewody c.o. od licznika ciepła na klatce schodowej. -m. nr 7/7- ogrzewanie etażowe.przewody wykonane z rur stalowych, grzejniki żeliwne członowe TA-1oraz płytowe-wg części rysunkowej opracowania. Istn. instalację, za wyjątkiem grzejnika i przewodów w łazience, zdemontować i wykonać nową wg części rysunkowej niniejszego opracowania. -m. nr 5/1- ogrzewanie piecowe.wykonać instalację c.o. wg części rysunkowej niniejszego opracowania. -m. nr 5/2- ogrzewanie etażowe.przewody wykonane z rur stalowych, grzejniki płytowe-wg części rysunkowej opracowania. Istn. przewody zdemontować i wykonać nowe wg części rysunkowej. Grzejniki pozostawić bez zmian. -m. nr 5/3- ogrzewanie etażowe.przewody wykonane z rur miedzianych, grzejniki płytowe-wg części rysunkowej opracowania. Istn. przewody zdemontować i wykonać nowe wg części rysunkowej. Grzejniki w kuchni i łazience-do wymiany. Pozostałe pozostawić bez zmian. -m. nr 5/4- ogrzewanie elektryczne.wykonać instalację c.o. wg części rysunkowej niniejszego opracowania. -m. nr 5/5- ogrzewanie etażowe.przewody wykonane z rur stalowych, grzejniki płytowe, stalowe członowe oraz rura grzejna dn 110-wg części rysunkowej opracowania. Istn. instalację, za wyjątkiem grzejników płytowych w łazience i pokoju, zdemontować i wykonać nową wg części rysunkowej niniejszego opracowania. -m. nr 3/1-ogrzewanie gazowe. Instalację pozostawić bez zmian. Właściciel nie wyraził zgody na podłączenie istn. instalacji do instalacji zasilanej z sieci cieplnej. Dla mieszkania przewidziano miejsce na licznik ciepła na klatce schodowej. -m. nr 3/2,3/3- ogrzewanie piecowe.wykonać instalację c.o. wg części rysunkowej niniejszego opracowania. -m. nr 3/4- ogrzewanie elektryczne.wykonać instalację c.o. wg części rysunkowej niniejszego opracowania. -m. nr 3/5-ogrzewanie gazowe. Instalację pozostawić bez zmian. Właściciel nie wyraził zgody na podłączenie istn. instalacji do instalacji zasilanej z sieci cieplnej. Dla mieszkania przewidziano miejsce na licznik ciepła na klatce schodowej. -m. nr 3/6-ogrzewanie gazowe. Instalację pozostawić bez zmian. Do przewodów c.o. przy kotle gazowym doprowadzić projektowane przewody c.o. od licznika ciepła na klatce schodowej. -m. nr 3/7-ogrzewanie gazowe. Instalację pozostawić bez zmian. Do przewodów c.o. przy kotle gazowym doprowadzić projektowane przewody c.o. od licznika ciepła na klatce schodowej. -m. nr 1/1-ogrzewanie gazowe. Instalację pozostawić bez zmian. Do przewodów c.o. przy kotle gazowym doprowadzić projektowane przewody c.o. od licznika ciepła na klatce schodowej. -m. nr 1/2- ogrzewanie etażowe.przewody wykonane z rur miedzianych, grzejniki płytowe-wg części rysunkowej opracowania. Istn. przewody zdemontować i wykonać nowe wg części rysunkowej. Grzejniki pozostawić bez zmian, za wyjątkiem grzejnika w przedpokoju, który należy przenieść do łazienkiwg części rysunkowej opracowania. 5

8 -m. nr 1/3, 1/4, 1/6- ogrzewanie piecowe.wykonać instalację c.o. wg części rysunkowej niniejszego opracowania. -m. nr 1/5-ogrzewanie gazowe. Instalację pozostawić bez zmian. Do przewodów c.o. przy kotle gazowym doprowadzić projektowane przewody c.o. od licznika ciepła na klatce schodowej. -m. nr 1/7- ogrzewanie elektryczne.wykonać instalację c.o. wg części rysunkowej niniejszego opracowania. 4. PROJEKTOWANA INSTALACJA C.O. Projektowane przewody włączyć w przewody przyłącza sieci cieplnej w piwnicach budynku wg części rysunkowej opracowania. Z uwagi na rozległość budynku projektuje się dwa niezależne zasilania instalacji z sieci cieplnej oraz dwa główne liczniki ciepła. Obliczeniowa moc cieplna instalacji projektowanej: 209 kw Przyjęto układ obiegu wodnego pompowego w systemie zamkniętym o parametrach czynnika grzejnego 80 0 /60 0 C Zabezpieczenie instalacji c.o. wg PN-91/B Temperatury ogrzewanych pomieszczeń w/g PN-82/B Temperatury zewnętrzne w/g PN-82/B Ochrona cieplna budynku w/g PN-91/B Obliczeniowe zapotrzebowanie ciepła dla pomieszczeń o kub. do 600 m 3 w/g PN-94/B Wentylacja pomieszczeń PN-83/B RUROCIĄGI I ARMATURA Poziome przewody zasilające w piwnicach i na klatkach schodowych w całości wykonać z rur stalowych wg PN74209 o połączeniach spawanych. W piwnicy budynku zamontować dwa główne liczniki ciepła Kamstrup 601 (6 m3/h) z modułem radiowym. Każdy z liczników zamontować w zamykanej szafce. Przed licznikiem ciepła należy zamontować kulowe zawory odcinające na zasileniu i powrocie, czujniki temperatury Pt500 oraz filtr siatkowy. Główne przewody zasilające należy poprowadzić pod stropem piwnic na uchwytach dystansowych, a piony i podejścia do układów pomiarowych należy prowadzić po ścianach budynku na uchwytach dystansowych. Od układów pomiarowych dla poszczególnych lokali, instalację c.o. zaprojektowano z rur i kształtek miedzianych o połączeniach lutowanych(lut twardy). Przewody prowadzić po ścianach na uchwytach przesuwnych z tworzywa sztucznego. Gdy długość poziomego odcinka przewodu z rur miedzianych jest większa niż 4m należy stosować wydłużki (kompensatory) miedziane. Przejścia rurociągów przez ściany i stropy wykonać w stalowych rurach osłonowych. Przestrzeń pomiędzy rurą osłonową, a pionem wypełnić pianką uszczelniającą termoodporną. Odpowietrzenie instalacji c.o. poprzez samoczynne zawory odpowietrzające zamontowane u góry pionów i na grzejnikach. U dołu pionów zamontować zawory odcinające, a za licznikiem głównym - regulator różnicy ciśnienia np. ASV-P-G firmy Danfoss. 4.2 GRZEJNIKI Jako elementy grzejne zaprojektowano kompaktowe grzejniki stalowe o wysokości 60 cm, dwupłytowe np. PURMO zasilane z boku. W pom. nr 127 (lokal 3/4)zaprojektowano grzejnik jednopłytowy.w niektórych łazienkach- w porozumieniu z lokatorami- zaprojektowano grzejniki łazienkowe Purmo Santorini typu SAN. Każdy grzejnik wyposażyć w zawór termostatyczny, zawór 6

9 powrotny i odpowietrznik.grzejniki montować na ścianie za pomocą zestawu montażowego na wysokości 10cm nad posadzką (wolna przestrzeń do parapetu 10cm). 4.3 LICZNIKI CIEPŁA Do pomiaru ilości ciepła dla każdego indywidualnego odbiorcy zaprojektowano ultradźwiękowe liczniki ciepła firmy KAMSTRUP typ Multical 401, z modułem radiowym Dn 15 o przepływie Q=0,6m 3 /h.liczniki będą montowane w szafkach na klatkach schodowych. Przed licznikiem ciepła należy zamontować kulowe zawory odcinające na zasileniu i powrocie, czujniki temperatury Pt500 oraz filtr siatkowy. 4.4 PRÓBY I REGULACJA INSTALACJI C.O Po wykonaniu montażu całą instalację należy kilkakrotnie przepłukać zimną wodą a następnie przeprowadzić próbę ciśnieniową 0,45MPa. Po pozytywnej próbie ciśnieniowej na zimno, całą instalację dokładnie przepłukać, dokonać nastaw przysłon przy grzejnikach, oczyścić filtry przy układzie pomiarowym i uruchomić instalację c.o. Nastawy na zaworach termostatycznych i regulatorach różnicy ciśnień mogą ulec korekcie w trakcie przeprowadzania prób na gorąco. 4.5 IZOLACJE TERMICZNA Rury stalowe należy oczyścić z rdzy, zabezpieczyć farbą antykorozyjną a następnie pomalować farbą nawierzchniową termoodporną. Wszystkie rurociągi prowadzone w piwnicach i klatkach schodowych należy zaizolować termicznie prefabrykowaną pianką poliuretanową grub.20 mm z płaszczem z folii PCV. Całość prac wykonać zgodnie z Warunkami technicznymi i odbioru- tom II branża sanitarna. Opracował: 7

10 5.0 CHARAKTERYSTYKA ENERGETYCZNA a) Bilans mocy urządzeń elektrycznych oraz urządzeń zużywających inne rodzaje energii, stanowiących jego stałe wyposażenie budowlano-instalacyjne, związanych z przeznaczeniem lokalu. Bilans mocy urządzeń gazowych w lokalach: - kuchnia gazowa 9,0kW - kocioł gazowy c.o. 24kW Qg1= 33x9 +11x24= 561x0,4=224,4 kw Bilans mocy urządzeń elektrycznych w lokalach: - oświetlenie lokalu mieszkalnego żarówki - 220W W1=33x220=7260W - ogrzewanie elektryczne W W2=3x4500 W=13500 W Moc cieplna (instalacja c.o. zasilana z msc)-qc=209 kw Zapotrzebowanie mocy dla wszystkich lokali Qc= 209 kw W= 13500,0W Qg=224,4 kw b) Właściwości cieplne przegród zewnętrznych Ściany zewnętrzne 0,245 i 0,78 W/m2K Okna - 1,0W/m2K Ściany wewnętrzne - 1,5W/m2K Drzwi wewnętrzne - 1,5W/m2K Stropy - 1,2 W/m2K c) Parametry sprawności energetycznej instalacji grzewczych: Sprawność źródła ciepła η=0,90 Sprawność regulacji i wykorzystania ciepła η=0,85 Sprawność przesyłu ciepła η=0,94 Projektowana instalacja ogrzewcza nie wpłynie na charakterystykę energetyczną budynku. Opracował 8

11 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA PRZY BUDOWIE INSTALACJI C.O. W BUDYNKU MIESZKALNYM W SZCZECINKU ADRES: Szczecinek ul. Drahimska INWESTOR: WSPÓLNOTA MIESZKANIOWA SZCZECINEK, ul. Drahimskiej ADMINISTRATOR: Z.G.M. T.B.S. sp. z o.o SZCZECINEK, ul. Cieślaka 6b PROJEKTANT: mgr inż. M. Sazon 1. Zakres robót oraz dla całego zamierzenia budowlanego i kolejność realizacji poszczególnych obiektów: Projektowany zakres rzeczowy zadania inwestycyjnego polegającego na budowie instalacji ogrzewczej w lokalach mieszkalnych w budynku mieszkalno-usługowym przy ul. Drahimskiej w Szczecinku. Kolejność realizacji zadania: 1.1. Demontaż istniejących kotłów etażowych, grzejników i przewodów 1.2. Montaż rur stalowych czarnych bez szwu o połączeniach spawanych 1.3. Montaż rur miedzianych o połączeniach lutowanych 1.4. Zabezpieczenia antykorozyjne rurociągów 1.5. Izolacje termiczne rurociągów 1.6. Wykonanie prób ciśnieniowych na zimno i gorąco 1.7. Montaż układów pomiarowych 1.8. Montaż grzejników 1.9. Drobne roboty ogólnobudowlane polegające na wykuciu otworów w ścianach i stropach dla wprowadzenia rur. 2. Wykaz istniejących obiektów budowlanych: W obrębie projektowanych instalacji istnieją zamieszkałe lokale mieszkalne. 3. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenia bezpieczeństwa i zdrowia ludzi: Nie występują 4. Przewidywane zagrożenia występujące podczas realizacji zadania określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia. Nie występują 5. Prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Ni e dotyczy 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie. Nie dotyczy Opracował 9

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45 PPU ToSi Tomasz Siegert Szczecinek, ul. Kopernika 5c/10 NIP , Regon telefon: tosi@plusnet.pl SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH BUDOWY WEWNĘTRZNEJ INSTALACJI C.O. W BUDYNKU PRZY ULICY DRAHIMSKIEJ 1-9 W SZCZECINKU OBIEKT: BUDYNEK MIESZKALNY ADRES: SZCZECINEK, UL. DRAHIMSKA 1-9 INWESTOR: ADMINISTRATOR: WSPÓLNOTA MIESZKANIOWA SZCZECINEK, UL. DRAHIMSKIEJ 1-9 Z.G.M. T.B.S. sp. z o.o SZCZECINEK, UL. CIEŚLAKA 6B Opracował: Szczecinek, październik 2013 r. 1

46 SPIS TREŚCI 1 WSTĘP 3 2 MATERIAŁY 5 3 SPRZĘT 6 4 TRANSPORT 7 5 WYKONANIE ROBÓT 7 6 KONTROLA JAKOŚCI ROBÓT 7 7 OBMIAR ROBÓT 7 8 ODBIÓR ROBÓT 7 9 PODSTAWA PŁATNOŚCI 7 10 PRZEPISY 8 2

47 1 WSTĘP 1.1 PRZEDMIOT SST Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej są wymagania ogólne dotyczące wykonania i odbioru robót instalacyjnych w zakresie wykonania instalacji centralnego ogrzewania w budynku mieszkalnym wielorodzinnym w Szczecinku przy ul. Drahimskiej ZAKRES STOSOWANIA SST Szczegółowa Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt ZAKRES ROBÓT OBJĘTYCH SST Ustalenia zawarte w niniejszej specyfikacji dotyczą wykonania Robót wymienionych w p. 1.1 i wspólnym słownikiem zamówień CPV: instalowanie centralnego ogrzewania - związane z: - wykonaniem harmonogramu robót na wykonanie instalacji centralnego ogrzewania - zakupem i dostarczeniem materiałów na plac budowy oraz ich składowanie z zabezpieczeniem przed kradzieżą (ubezpieczenie placu budowy) - montażem rur stalowych czarnych ze szwem, łączonych za pomocą spawania - montażem rur i kształtek miedzianych o połączeniach lutowanych (lut twardy) - montażem zaworów termostatycznych z głowicą np. Comap,Danfoss - montażem zaworów powrotnych Ø15 - montażem układów pomiarowych np. firmy Kamstrup typ Multical 401, w szafkach naściennych w tym zaworów przelotowych kulowych Ø20, filtrów siatkowych Ø20 - montażem automatycznych odpowietrzników Ø15 - montażem grzejników płytowych np. firmy PURMO dwupłytowych o wysokości H = 600mm - wykonaniem zabezpieczeń antykorozyjnych i termicznych pianką poliuretanową na rurach stalowych(piwnice i kl. schodowa) - wykonanie przebić w ścianach i stropach - wykonanie próby szczelności na zimno - wykonanie próby na gorąco z regulacją instalacji centralnego ogrzewania 1.4 OKREŚLENIA PODSTAWOWE Instalacja ogrzewcza wodna Instalację ogrzewczą wodną stanowi układ połączonych przewodów napełnionych wodą instalacyjną, wraz z armaturą, pompami i innymi urządzeniami (w tym grzejnikami, wymiennikami, nagrzewnicami itp.) oddzielony zaworami od źródła ciepła. W szczególnej sytuacji, instalacja ogrzewcza może składać się z części wewnętrznej i części zewnętrznej Część wewnętrzna instalacji ogrzewczej Instalacja ogrzewcza znajdująca się w obsługiwanym budynku. Część wewnętrzna instalacji ogrzewczej zaczyna się zaworami odcinającymi tę część, od części zewnętrznej instalacji lub źródła ciepła Część zewnętrzna instalacji ogrzewczej Część instalacji ogrzewczej znajdująca się poza obsługiwanym budynkiem, występująca w przypadku, gdy źródło ciepła znajduje się poza nim, a w budynku tym nie ma przetwarzania parametrów czynnika grzejnego. 3

48 Instalacja ogrzewcza systemu zamkniętego Instalacja ogrzewcza, w której przestrzeń wodna (zład) nie ma swobodnego połączenia z atmosferą Instalacja centralnego ogrzewania wodna Instalacja stanowiąca część lub całość instalacji ogrzewczej wodnej, służącej do rozprowadzania wody instalacyjnej między grzejnikami zainstalowanymi w pomieszczeniach obsługiwanego budynku, w celu ogrzewania tych pomieszczeń Woda instalacyjna (czynnik grzejny) Woda lub wodny roztwór substancji zapobiegających korozji lub obniżających temperaturę zamarzania wody, napełniający instalację ogrzewczą wodną Źródło ciepła Kotłownia, węzeł ciepłowniczy ( indywidualny lub grupowy), układ z pompą ciepła, układ z kolektorami słonecznymi, działające samodzielnie lub w zaprogramowanej współpracy Ciśnienie robocze instalacji, p rob (lub p oper ) Obliczeniowe (projektowe) ciśnienie pracy instalacji ( podczas krążenia czynnika grzejnego) przewidziane w dokumentacji projektowej, które dla zachowania zakładanej trwałości instalacji nie może być przekroczone w żadnym jej punkcie Ciśnienie dopuszczalne instalacji Najwyższa wartość ciśnienia statycznego czynnika grzejnego (przy braku jego krążenia) w najniższym punkcie instalacji Ciśnienie próbne Ciśnienie w najniższym punkcie instalacji, przy którym dokonywane jest badanie jej szczelności Ciśnienie nominalne PN Obliczeniowa (projektowana) temperatura pracy instalacji przewidziana w dokumentacji projektowej, która dla zachowania zakładanej trwałości instalacji nie może być przekroczona w żadnym jej punkcie Średnica nominalna DN lub d n Średnica, która jest dogodnie zaokrągloną liczbą, w przybliżeniu równą średnicy rzeczywistej ( dla rur-średnicy zewnętrznej, dla kielichów i kształtek średnicy wewnętrznej) wyrażonej w milimetrach Temperatura robocza Obliczeniowa (projektowana) temperatura pracy instalacji przewidziana w dokumentacji projektowej, która dla zachowania zakładanej trwałości instalacji nie może być przekroczona w żadnym jej punkcie. 1.5 Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za jakość wykonania Robót i ich zgodność z Dokumentacją Projektową i poleceniami Kierownika Projektu. 2 MATERIAŁY 2.1 Wymagania ogólne Materiały do budowy poszczególnych elementów instalacji centralnego ogrzewania nabywane są przez Wykonawcę u Wytwórcy. Każdy materiał musi posiadać atest Wytwórcy, stwierdzający zgodność jego wykonania z odpowiednimi normami. 4

49 2.2 Odbiór materiałów na budowie Materiały takie jak rur stalowe, zawory termostatyczne i powrotne grzejnikowe, grzejniki -należy dostarczyć na budowę ze świadectwami jakości, kartami gwarancyjnymi, protokołami odbioru technicznego, atestami. Dostarczone na miejsce budowy materiały należy sprawdzić pod względem kompletności i zgodności z danymi Wytwórcy. Należy przeprowadzić oględziny stanu technicznego materiałów. W przypadku stwierdzenia wad lub nasuwających się wątpliwości mogących mieć wpływ na jakość wykonywanych robót, materiały należy przed wbudowaniem poddać badaniom sprawdzającym określonym przez Kierownika Projektu. 2.3 Składowanie materiałów na budowie Rury, grzejniki, zawory grzejnikowe termostatyczne, zawory powrotne, izolacje do rur należy składować w pomieszczeniu zamkniętym. 2.4 Materiały stosowane przy wykonywaniu instalacji centralnego ogrzewania Do budowy instalacji centralnego ogrzewania stosować rury stalowe czarne ze szwem o połączeniach spawanych, a w lokalach mieszkalnych z rur i kształtek miedzianych łączonych za pomocą lutowania na twardo i złączek połączeniowych z armaturą odcinającą przez skręcanie. 2.5 Grzejniki Zastosowano grzejniki kompaktowe płytowe typ C 22 wykonane ze stali St wg. EN10130/10131 i grubości blachy 1.25mm wg. DIN 1541/1623, odległość kanałów 40mm. Wysokość grzejników typ C przyjęto 600 mm podłączenie boczne. W łazienkach grzejniki łazienkowe PURMO Santorini typu SAN oraz typ C22 wysokości 60mm. 2.6 Zawory grzejnikowe Zawór grzejnikowy prosty typ D/GZ Ø15 z głowicą termostatyczną cieczową, zawory grzejnikowe powrotne GW/M prosty Ø15 mm np. firmy Danfoss, 2.7 Izolacja rur Do izolowania rur zastosować piankę typu Thermaflex FRZ grubości 20mm. Wszystkie materiały powinny posiadać wymagane odrębnymi przepisami aprobaty techniczne, atesty i badania. Wykonawca przedłoży je do akceptacji Kierownikowi Projektu przed sprowadzeniem materiałów na plac budowy. 2.8 Materiały Materiały nieposiadające niezbędnych zaświadczeń i badań lub nie odpowiadające wymogom określonym w aprobatach technicznych nie mogą być wbudowane i powinny być usunięte z placu budowy na koszt wykonawcy. 3. SPRZĘT Do prac montażowych można użyć następującego sprzętu: - nożyce do rur w zakresie średnic Ø16-22mm - obcinaki do rur w zakresie średnic Ø15-50mm, - urządzenia udarowe-młot do kucia, - urządzenia do kalibrowania i fazowania rur, - zestaw spawalniczy do spawania gazowego i lutowania rur. - sprzęt pomocniczy do montażu rur. 5

50 4. TRANSPORT 4.1 Materiały powinny być przewożone w sposób zgodny z instrukcją producenta. Można użyć dowolnego środka transportu spełniającego wymagania określone przez producenta. 4.2 Materiał należy zabezpieczyć przed możliwością przesuwania się oraz układać w warstwach według wytycznych producenta oraz w zależności od środka transportu i wytrzymałości palety. 5. WYKONANIE ROBÓT 5.1 Wykonawca Przedstawi kierownikowi projektu do akceptacji projekt organizacji i harmonogram robót uwzględniający wszystkie warunki, w jakich będzie wykonywana instalacja centralnego ogrzewania. 5.2 Zakres robót przy wykonywaniu instalacji centralnego ogrzewania - montaż instalacji z rur stalowych czarnych ze szwem i rur miedzianych - montaż grzejników w wyznaczonych miejscach z zabudową zaworów grzejnikowych i zaworów powrotnych, - montaż układów pomiarowych w szafkach naściennych - wykonanie próby szczelności zgodnie z PN-B-02413, - wykonanie regulacji instalacji centralnego ogrzewania, - zabudowa głowic termostatycznych, - izolacja termiczna pianką prefabrykowaną poliuretanową z płaszczem z folii PVC 6. KONTROLA JAKOŚCI ROBÓT 6.1. Sprawdzenie zgodności wykonanych robót z dokumentacją techniczną 6.2. Badanie materiałów użytych do budowy na podstawie atestów producentów, porównanie ich cech z normami przedmiotowymi, oględziny zewnętrzne. Kontrola w zakresie budowy: Sposób badań przeprowadzanych dla poszczególnych robót lub ich fragmentów musi dokładnie odpowiadać wymaganiom podanym w warunkach technicznych wykonania i odbioru instalacji ogrzewczych zeszyt nr OBMIAR ROBÓT Jednostką obmiaru dla poszczególnych elementów są: - Rury stalowe, miedziane - metr (m), - Grzejniki i zawory - komplet (kpl.), - Izolacja metr (m) - Układ pomiarowy z szafką - komplet (kpl.) 8. ODBIÓR ROBÓT Roboty objęte ST odbiera Kierownik Projektu na podstawie przedstawionych przez Wykonawcę szkiców i protokołów wg zasad określonych w Wymagania Ogólne. Odbiór wykonanych Robót powinien być przeprowadzony w czasie umożliwiającym wykonanie ewentualnych napraw wadliwie wykonanych Robót bez hamowania ich postępu. 6

51 9. PODSTAWA PŁATNOŚCI Podstawą płatności jest komplet (kpl.) wykonanej kompletnej instalacji centralnego ogrzewania: Cena jednostkowa stanowi cenę uśrednioną dla przyjętego sposobu wykonania i obejmuje wykonanie wszystkich elementów składowych instalacji centralnego ogrzewania. Cena jednostkowa wykonania instalacji centralnego ogrzewania obejmuje: wykonanie harmonogramu robót na wykonanie instalacji centralnego ogrzewania, zakupienie i dostarczenie materiałów na plac budowy oraz ich składowanie z zabezpieczeniem przed kradzieżą (ubezpieczenie placu budowy), montaż instalacji z rur czarnych i miedzianych montaż układów pomiarowych z kompletem urządzeń, montaż grzejników kompaktowych, montaż zaworów grzejnikowych, zaworów powrotnych, głowic termostatycznych, montaż izolacji rur stalowych z pianki poliuretanowej z płaszczem z folii PCV, wykonanie próby szczelności instalacji centralnego ogrzewania, wykonanie rozruchu instalacji na ciepło, wykonanie wszystkich niezbędnych pomiarów, prób i badań, oznakowanie i zabezpieczenie Robót i jego utrzymanie. 10. PRZEPISY ZWIĄZANE 10.1 NORMY PN-EN 215:2002 PN-EN 442-1:1999 PN-EN 442-2:1999 PN-EN 442-2:1999/A1:2002 PN-EN 442-3:2001 PN-EN ISO 6946:1999 PN-EN ISO 13370:2001 PN-EN ISO 13789:2001 PN-EN ISO 14683:2000 PN-ISO 7-1:1995 PN-ISO 228-1:1999 PN-90/B PN-82/B PN-91/B PN-B :1999 Termostatyczne zawory grzejnikowe. Wymagania i badania Grzejniki. Wymagania i warunki techniczne Grzejniki. Moc cieplna i metody badań Grzejniki. Moc cieplna i metody badań Grzejniki. Ocena zgodności Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania Cieplne właściwości użytkowe budynków. Wymiana ciepła przez grunt. Metoda obliczania Właściwości cieplne budynków. Współczynnik strat ciepła przez przenikanie. Metoda obliczania Mostki cieplne w budynkach. Liniowy współczynnik przenikania ciepła. Metody uproszczone i wartości orientacyjne Gwinty rurowe połączeń ze szczelnością uzyskiwaną na gwincie. Wymiary, tolerancje i oznaczenia Gwinty rurowe połączeń ze szczelnością nie uzyskiwaną na gwincie. Wymiary, tolerancje i oznaczenia Ogrzewnictwo. Instalacje centralnego ogrzewania. Terminologia Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne Wymagania Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego. Wymagania Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi. Wymagania 7

52 PN-91/B PN-91/B PN-B-02421:2000 PN-B-03406:1994 PN-83/B PN-C-04601:1985 PN-C-04607:1993 PN-H-74200:1998 PN-80/H ZAT/ ZAT/ Inne dokumenty Ogrzewnictwo i ciepłownictwo. Zabezpieczenie Instalacji ogrzewań wodnych i wodnych zamkniętych systemów ciepłowniczych. Badania Ogrzewnictwo. Odpowietrzanie instalacji ogrzewań wodnych. Wymagania Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania przy odbiorze Ogrzewnictwo. Obliczanie zapotrzebowania na ciepło pomieszczeń o kubaturze do 600 m 3 Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Wymagania wraz ze zmianą PN-83/B-03430/Az3:2000 Woda do celów energetycznych. Wymagania i badania jakości wody dla kotłów wodnych i zamkniętych obiegów ciepłowniczych Woda w instalacjach ogrzewania. Wymagania i badania jakości wody Rury stalowe ze szwem gwintowane Rury stalowe bez szwu walcowane na gorąco ogólnego zastosowania Zalecenia do udzielania aprobat technicznych. Kształtki i elementy łączące w rurociągach z polipropylenu (PP) i jego kopolimerów. Centralny Ośrodek Badawczo - Rozwojowy Techniki Instalacyjnej INSTAL. Warszawa, 1997r. Zalecenia do udzielania aprobat technicznych. Rury i kształtki z tworzyw termoplastycznych w instalacjach ciepłej wody użytkowej i centralnego ogrzewania. Zalecenia dotyczące zakresu stosowania, wymagań i badań. Centralny Ośrodek Badawczo - Rozwojowy Techniki Instalacyjnej INSTAL. Warszawa, czerwiec 1999r. Ustawa Prawo budowlane z dnia 7 lipca 1994 r (Dz.U. Nr 106/00 poz. 1126, Nr 109/00 poz , Nr 120/00 poz. 1268, Nr 5/01 poz. 42, Nr 100/01 poz. 1085, Nr 110/01 poz. 1190, Nr 115/01 poz. 1229, Nr 129/01 poz. 1439, Nr 154/01 poz. 1800, Nr 74/02 poz. 676, Nr 80/03 poz. 718) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75/02 poz. 690, Nr 33/03 poz. 270) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 sierpnia 1999 r. w sprawie warunków technicznych użytkowania budynków mieszkalnych (Dz.U. Nr 74/99 poz. 836) Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47/03 poz. 401) 8
