Tachimetry Trimble TRANSFORMING THE WAY THE WORLD WORKS

Transkrypt

1 Tachimetry Trimble TRANSFORMING THE WAY THE WORLD WORKS

2 Najbardziej zaawansowane stacje. Najwyższa wydajność. SZYBCIEJ, ŁATWIEJ I Z WIĘKSZĄ WYDAJNOŚCIĄ Pięć naszych tachimetrów S5, S7, S9, S9 HP oraz SX10 oferuje większą niż kiedykolwiek wcześniej wydajność. Razem, tworzą jasny wybór pomiędzy kompletną stacją dla wszelkich zadań, codziennym narzędziem pomiarowym oraz ekstremalnie precyzyjnym modelem do zadań specjalnych. Wszystkie bazują na legendarnej jakości Trimble. W Trimble, nieprzerwanie skupiamy się na narzędziach, pozwalających wykonywać codzienne zadania geodezyjne szybciej i prościej. Wszystkie kluczowe funkcje naszych tachimetrów, wraz z oprogramowaniem, zostały stworzone, by przyspieszyć pracę w terenie oraz w biurze, bez wpływu na wydajność i dokładność. Nasza technologia 3DM pozwala na szybsze pomiary w terenie, dzięki minimalizacji liczby stanowisk. Technologia SurePoint redukuje błędy celowania oraz kosztowne pomiary ponowne. Sprawdzone oprogramowanie terenowe Trimble Access to szybkość pozyskiwania danych w terenie. Technologia Trimble SureScan podnosi dokładność, zapewnia powtarzalność oraz skraca czas niezbędny do zebrania danych. To jeszcze nie koniec. Przetwarzanie danych jest prostsze i szybsze z użyciem oprogramowania Trimble Business Center, integrującym wszystkie instrumenty terenowe. Wnioski są jasne. Tachimetry Trimble oferują najwyższą dokładność i wydajność terenową. 2 TRANSFORMING THE WAY THE WORLD WORKS

3 Tachimetr skanujący SX10 Tachimetry Trimble: godne zaufania dziś, stworzone na potrzeby jutra. Tachimetr Trimble S5 Tachimetr Trimble S9 Od ponad dekady, w niezliczonej liczbie prac na całym świecie, tachimetry Trimble gwarantują najwyższą wydajność, dokładność oraz efektywność pomiaru. Ale w Trimble stale oczekujemy więcej. Więcej usprawnień i innowacji. Tachimetr Trimble S7 Tachimetry Trimble to: Możliwość pomiaru, robienia zdjęć oraz skaningu 3D w jednym, potężnym urządzeniu Dane pozyskane szybciej i dokładniej Technologia Trimble VISION dla zdalnej kontroli wideo, dokumentacji zdjęciowej oraz późniejszych pomiarów Wyższa dokładność, nawet na długich dystansach dzięki Trimble DR Plus oraz Lightning 3DM Tworzenie rozbudowanych modeli 3D Szybkie przetwarzanie danych w oprogramowaniu Trimble Business Center Lokalizowanie w czasie rzeczywistym z Locate2Protect oraz zarządzenie instrumentami w Trimble InSphere Equipment Manager 3

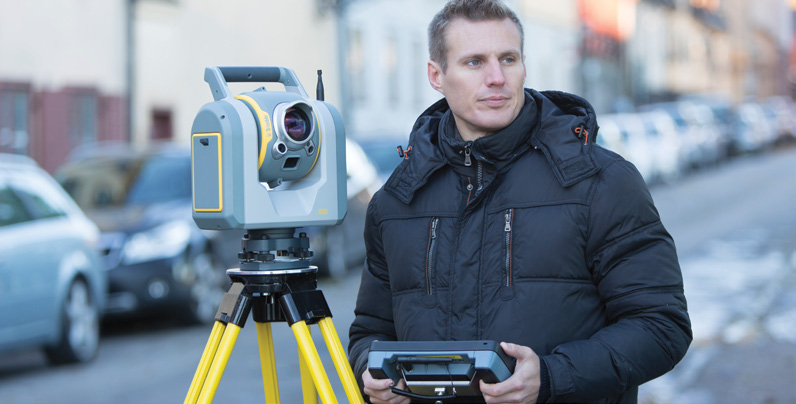

4 Tachimetr skanujący SX10 POŁĄCZ WSZYSTKIE UMIEJĘTNOŚCI GEOPRZESTRZENNE PODCZAS PRACY Trimble SX10 jest pierwszym na świecie tachimetrem skanującym, który rzeczywiście łączy szybkie skanowanie 3D, ulepszone obrazowanie Trimble VISION oraz wysokiej dokładności pomiary tachimetryczne w jednym instrumencie. System został zaprojektowany od podstaw, aby zapewnić maksymalną dokładność, skuteczność i szczegółowość, i zawiera sprawdzone technologie Trimble: MagDrive oraz dla zapewnienia trwałości i niezawodności. SX10 to również nowa technologia dalmierza - Lightning 3DM, dzięki której sprawnie wykonasz każdy pomiar. Zwiększenie produktywności, oszczędność pieniędzy i większa wszechstronność Trimble SX10 rejestruje dane chmury punktów z szybkością punktów na sekundę w zasięgu do 600 metrów. Po powrocie do biura, skany rejestrują się automatycznie, przez co poświęcasz mniej czasu na przygotowanie danych, a więcej na tworzenie wyników. Z uwagi na to, że oprogramowanie Trimble Access i Trimble Business Center umożliwiają pracę na danych z SX10 w znany sposób, nie ma potrzeby przeprowadzania specjalistycznych szkoleń, posiadania dedykowanego skanera 3D oraz personelu. Trimble SX10 zapewnia niższe koszty i większą wszechstronność zastosowania, a wszystko to dzięki jednej inwestycji. Podstawa najwyższej klasy skaningu 3D Sercem Trimble SX10 są w pełni zintegrowane funkcje skanowania 3D. Technologia Trimble Lightning pozwala systemowi Trimble SX10 na pomiar gęstych danych skaningowych 3D z dużą szybkością, zachowując wysoką precyzję na całym obszarze objętym pomiarem. Możesz wybrać poziom gęstości skanu, w zależności od projektu. Ze względu na to, że rejestracja jest automatyczna, gromadzone dane są w układzie współrzędnych twojego pomiaru. 4 TRANSFORMING THE WAY THE WORLD WORKS

5 Kluczowe cechy tachimetru Trimble SX10: Tachimetr skanujący Trimble SX10 umożliwia przeprowadzanie szybkich i sprawnych pomiarów oraz przesłanie danych z terenu do biura. Oto w jaki sposób: Łączy pomiar, obrazowanie i szybkie skanowanie 3D w jednym instrumencie Technologia Trimble Lightning 3DM umożliwia zarówno dokładny pomiar tachimetryczny jak i szybkie skanowanie Wykorzystuje technologię Trimble Lightning Scanning, aby skanować z prędkością do punktów na sekundę, rejestrując pełną sferę w zaledwie 12 minut Zwiększa precyzję, wszechstronność oraz wydajność dzięki technologii VISION. Pozwala użytkownikowi zarządzać danymi tachimetrycznymi, zobrazowaniami oraz skanami 3D za pomocą oprogramowania Trimble Business Center, ułatwiając tworzenie wyników Oferuje wiodący w branży zasięg skanowania wynoszący do 600 m, jednocześnie prezentując najmniejszy rozmiar plamki zaledwie 14 mm na 100 m Zapewnia 360 pole widzenia w poziomie i 300 w pionie, wraz ze skanowaniem i obrazowaniem, aby pokryć cały obszar pomiaru 5

6 Tachimetr skanujący SX10 ZAAWANSOWANA TECHNOLOGIA VISION, KTÓRA POMAGA W DOSTARCZENIU NAJWYŻSZEJ JAKOŚCI WYNIKÓW Wdrożenie technologii Trimble VISION w systemie Trimble SX10 ułatwia kierowanie pomiarem poprzez obrazowanie wideo w czasie rzeczywistym na kontrolerze. VISION oferuje różne poziomy zdolności obrazowania oraz rozdzielczości, dzięki czemu możesz zarejestrować odpowiednią ilość danych, dostosowaną do Twoich potrzeb, bez względu na to, czy dokumentujesz obszar pracy czy tworzysz dodatkową, szczegółową dokumentację wizualną swoich obserwacji bezlustrowych. Po powrocie do biura, dane Trimble VISION dają możliwość tworzenia dodatkowych pomiarów oraz 360-stopniowych panoram. Zastosowania SX10 Pomiar topograficzny/pomiar podstawowy Pomiar drogi/korytarza Pomiar objętości Pomiary powykonawcze infrastruktury Pomiary powykonawcze budynków Projektowanie uzbrojenia terenu Kontrola linii energetycznych Kryminalistyka Pomiary w kopalniach/kamieniołomie Kalibracja/kontrola zbiorników Kontrola wymiarowa 6 TRANSFORMING THE WAY THE WORLD WORKS

7 Zwiększona precyzja, wszechstronność i wydajność SPRAWDZONE PROCESY TRIMBLE ACCESS I TRIMBLE BUSINESS CENTER W połączeniu z oprogramowaniem terenowym Trimble Access, SX10 efektywnie i niezawodnie rejestruje najbardziej kompletne dane terenowe. Podczas pracy umożliwia: Pomiar wymaganego poziomu szczegółowości Zintegrowane procesy skaningowe Efektywne zarządzanie danymi W biurze Trimble Business Center integruje dane projektu i zapewnia wirtualne środowisko pomiarowe, które umożliwia: Oto Trimble SX10 Tachimetr skanujący Trimble SX10 wyznacza nowy standard w zakresie dokładności, funkcjonalności i wydajności. Niezależnie od tego czy wykonujesz typowy, codzienny pomiar czy trudny, złożony projekt, system SX10 daje pewność, że zrobisz wszystko co zaplanowałeś i to w jak najlepszy sposób. Skuteczne tworzenie map topograficznych i elewacji 2D oraz 3D Opracowanie robót ziemnych, objętości i korytarzy Szybki pomiar zapomnianych lub złożonych informacji terenowych Niezrównana dokładność 7

8 Tachimetry S9 oraz S9 HP OSIĄGNIJ WYDAJNOŚĆ I DOKŁADNOŚĆ, KTÓREJ POTRZEBUJESZ DO SPECJALISTYCZNYCH ZASTOSOWAŃ Zebraliśmy nasze najlepsze technologie terenowe, dodaliśmy najwyższy poziom dokładności oraz dołożyliśmy specjalistyczne funkcje inżynierskie. Efektem tego połączenia jest Trimble S9 oraz S9 HP. Najwydajniejszy tachimetr zaprojektowany z myślą o najbardziej wymagających projektach. Nieważne czy pracujesz w tunelach, przy monitoringu, w kopalni czy w innym wyjątkowo trudnym środowisku. Z Trimble S9 możesz liczyć na połączenie skanowania, obrazowania oraz pomiarów w jednym, precyzyjnym narzędziu. 8 TRANSFORMING THE WAY THE WORLD WORKS

9 Zaprojektowany z myślą o najbardziej wymagających projektach. Wybierz zaawansowane narzędzie niezbędne do realizacji najbardziej wymagających prac Poniżej zaledwie wycinek potężnych funkcji i opcji dostępnych w Trimble S9: Dokładność 0.5 lub 1 Specjalistyczne moduły do pracy w tunelach, przy monitoringu oraz w kopalniach Opcjonalne technologie Trimble SureScan oraz VISION Trimble SurePoint Dalmierz DR HP w Trimble S9 HP Monitoruj projekty zarówno w czasie rzeczywistym jak w post-processingu dla szybszego wykrywania przemieszczeń strukturalnych w oprogramowaniu Trimble 4D Control Dodatkowe specjalistyczne funkcje inżynierskie, takie jak Trimble FineLock oraz wskaźnik laserowy klasy 3R. Trimble FineLock wykrywa cele bez interferencji z otaczającymi pryzmatami, a LongRange Finelock rozszerza tą funkcjonalność. Obydwa wspierają przy wysoce precyzyjnych pomiarach w wydłużonych obiektach, takich jak projekty kolejowe, monitoring deformacji czy prace w tunelach. Wskaźnik laserowy klasy 3R pozwala lepiej markować punkty w tunelach czy kopalniach podziemnych. 9

10 S7 Tachimetr KOMPLET FUNKCJI DLA MAKSYMALNEJ ELASTYCZNOŚCI I WYDAJNOŚCI Wyobraź sobie tylko jedno urządzenie, które w terenie pozwala na pozyskanie wszystkich danych. Teraz wyobraź sobie jeden potężny instrument, który pozwala skanować, robić zdjęcia oraz mierzyć, by tworzyć modele 3D, wysoce dokładne dokumentacje terenu, chmury punktów oraz znacznie więcej. Tym instrumentem jest Trimble S7 PRACUJ SZYBCIEJ ZE ZINTEGROWANYM SKANEREM ORAZ VISION Z Trimble SureScan pozyskujesz i przetwarzasz dane szybciej, zbierając jedynie odpowiednie dane, a nie po prostu dużo punktów. Opatentowana technologia SureScan pozwala zdefiniować dokładną siatkę pomiarową, byś mierzył tyle punktów, ile jest potrzebne. Chroni to przed zapisem zbyt wielu punktów blisko instrumentu oraz zbyt mało w znacznej odległości. Trimble S7 wyposażony jest w technologię Trimble VISION, służącą do wyzwalania pomiaru wprost z ekranu kontrolera, z podglądu obrazu na żywo. Po powrocie do biura, możesz użyć danych Trimble VISION do pomiarów, przetwarzania 360-stopniowych panoram oraz zdjęć zapisanych w technice HDR dla jeszcze lepszych rezultatów. Podnieś dokładność z Trimble DR Plus Trimble S7, wyposażony w dalmierz DR Plus, to rozszerzona wydajność skanowania przy mniejszej liczbie stanowisk. DR Plus to także większy zasięg przy wszelkich pomiarach bezlustrowych. Trimble DR Plus czyni pomiary szybszymi i prostszymi, bez wpływu na dokładność. 10 TRANSFORMING THE WAY THE WORLD WORKS

11 Maksymalizacja wydajności w terenie oraz biurze. POTĘŻNY TACHIMETR Trimble S7 jest potężnym tachimetrem wyposażonym we wszystkie funkcje i narzędzia dla maksymalizacji wydajności w terenie oraz biurze. Inne technologie będące standardem: MagDrive, dla wyjątkowej prędkości i dokładności, przy jednoczesnej redukcji tarć oraz lepszej płynności działania FineLock, który pozwala rozróżniać sąsiednie pryzmaty, gwarantując blokowanie na odpowiednim celu nawet przy długich dystansach, bez obawy o błędy spowodowane interferencją SurePoint, gwarantujący precyzyjne celowanie oraz pomiar, pozostając na celu w każdej sytuacji, od wietrznej pogody, po wibracje podłoża Locate2Protect oraz InSphere Equipment Manager PODNIEŚ PRODUKTYWNOŚĆ Z TRIMBLE SURESCAN Technologia Trimble SureScan to rzeczywisty wzrost produktywności, który oszczędza Twój czas w terenie i w biurze. Pozwala w prosty i szybki sposób na zdefiniowanie obszaru i wybranie stałej rozdzielczości. Oznacza to czystsze, odpowiednio zagęszczone dane wstępne, co ogranicza ogólną liczbę punktów oraz stanowisk niezbędnych do pozyskania danych do późniejszej obróbki. Z SureScan efektywniej pozyskujesz wszystkie dane potrzebne do stworzenia numerycznego modelu terenu (NMT) oraz obliczenia objętości. Dodatkowo masz możliwość wykonania pomiarów topograficznych szybciej niż tradycyjnymi metodami. Najlepsze na rynku oprogramowanie terenowe oraz biurowe dla szybkiego zbierania i przetwarzania danych, niezależnie od zastosowanego instrumentu Trimble Standardowa siatka skanowania Siatka skanowania SureScan 11

12 Tachimetry S5 NIEZAWODNY, WYDAJNY, ZAUFANY WYKONAWCA Trimble S5 to idealne połączenie wszystkich funkcji i sprawdzonych technologii Trimble, które pomogą Ci pracować wydajnie i dokładnie. Projekt po projekcie. Rok po roku. To ekonomiczny i sprawdzony wykonawca, który uczyni Twoją pracę prostszą zarówno w terenie, jak i w biurze. Do tego wsparty jest przez światowej klasy serwis i szkolenia, których oczekujesz od Trimble. Mierz dalej i szybciej z Trimble S5 Trimble S5 zawiera kompletny pakiet technologii Trimble, by oferować pewne, niezawodne rezultaty, w szerokim zakresie projektów: Dalmierz DR Plus by mierzyć na większym dystansie z mniejszą ilością stanowisk, włączając rozszerzoną funkcję skanowania Dokładność kątowa 1, 2, 3, oraz 5 Technologia serwomotorów MagDrive, SurePoint, Locate2Protect oraz Menadżer Sprzętu InSphere w standardzie 12 TRANSFORMING THE WAY THE WORLD WORKS

13 Idealne połączenie wszystkich funkcji i sprawdzonych technologii. ZOSTAŃ NA CELU Pryzmaty Trimble oraz ActiveTrack 360 Pryzmaty Trimble zostały zbudowane dla geodetów oraz inżynierów szukających sprawdzonego, wydajnego oraz prostego w użyciu rozwiązania do pomiarów robotycznych. Nowy pryzmat ActiveTrack 360 jest mniejszy i lżejszy oraz w pełni wykorzystuje liderską technologię śledzenia lustra od Trimble. ActiveTrack 360 jest wyłącznie aktywnym celem i dlatego nie posiada szklanych pryzmatów. Eliminacja luster wpływa na mniejsze wymiary, niższą wagę, przy jednoczesnym zachowaniu odporności oraz dokładności pomiaru. Pryzmat Trimble to wszechstronność śledzenia zarówno w trybie aktywnym, jak i pasywnym. Do ośmiu pryzmatów może pracować w tym samym terenie, bez ryzyka śledzenia złego celu. Mamy tym samym gwarancję pracy z najwyższą dokładnością, bez obawy utraty poziomu produktywności, spowodowanej blokadą na błędnym celu. ZARZĄDZAJ SWOIMI INSTRUMENTAMI 24/7 Dowiedz się gdzie są Twoje tachimetry przez 24 godziny na dobę z technologią Trimble Locate2Protect. Zobacz gdzie jest sprzęt o każdej porze dnia. Otrzymaj powiadomienie kiedy Twój instrument wyjdzie poza zdefiniowany wcześniej obszar. Oszczędzaj czas zarządzając oprogramowaniem wszystkich instrumentów. Pamiętaj o przeglądach dzięki aplikacji Menadżer Sprzętu Trimble InSphere. Zobacz, gdzie pracują Twoje instrumenty oraz pamiętaj o terminach przeglądów. Od teraz wszystkie ważne informacje masz pod ręką. 13

14 Oprogramowanie biurowe MOCNE NARZĘDZIA DLA MAKSYMALNEJ WYDAJNOŚCI Uczyń codzienną pracę wydajną z oprogramowaniem terenowym Trimble Access Z prostym interfejsem użytkownika, zaawansowanymi funkcjami kodowania, bogatym, graficznym pakietem obliczeniowym oraz graficznym wyborem elementów do tyczenia z aktywnej mapy, Trimble Access pomaga Ci znacznie zredukować czas pomiaru oraz podnieść wydajność terenową. Trimble Access pozwala również na lepszą organizację pracy oraz wyższą produktywność, z technologią zintegrowanych pomiarów, która łączy technologie optyczne, skanowanie, dane GNSS oraz zdjęcia w jeden spójny plik pracy. Wypełnij lukę pomiędzy terenem i biurem wykorzystując oprogramowanie Trimble Access do udostępniania plików. Przenoś pliki, przesyłaj aktualizacje klientów, czy nawet skończone projekty, on-line w czasie rzeczywistym. Dzięki Trimble Access znacznie skróci się czas przestojów i poprawi Twoja wydajność. Proste przejście do Trimble Business Center Trimble Business Center łączy wszystkie dane w środowisku graficznym. Za pomocą jednego pakietu oprogramowania można skutecznie pracować na danych GNSS, tachimetrycznych, niwelacyjnych, skaningowych, naziemnych i lotniczych. Trimble Business Center umożliwia tworzenie map topograficznych, robót ziemnych oraz pracę z korytarzami, przenosząc środowisko terenowe do biura. Proces wyrównania sieci oraz ciągu poligonowego dla określenia dokładności Środowisko pomiarowe CAD umożliwiające tworzenie produktów końcowych Narzędzia chmury punktów do wizualizacji, rejestracji czyszczenia oraz automatycznej klasyfikacji Modelowanie topograficzne i powierzchni wraz z precyzyjnym obliczaniem objętości i tworzeniem warstwic Identyfikowalność dzięki widoczności surowych pomiarów oraz chronologicznej historii Bezproblemowa integracja i kompatybilność danych GIS 14 TRANSFORMING THE WAY THE WORLD WORKS

15 Silniejsze oprogramowanie dla silniejszych danych ZOBACZ PRZYSZŁOŚĆ POMIARÓW Z TECHNOLOGIĄ TRIMBLE VISION Trimble VISION daje Ci możliwość zobaczenia wszystkiego, co widzi instrument, bez konieczności podchodzenia do statywu. Prowadź pomiar bezpośrednio z kontrolera, używając podglądu wideo na żywo. Skalibrowane zdjęcia VISION to dokumentacja, której Twój Klient może zaufać. Poprawiona kamera VISION oferuje wyraźniejsze zdjęcia w kontrolerze oraz opcję zapisu zdjęć w technice HDR, w przypadku słabego oświetlenia. VISION pozwala na: Szybką dokumentację obiektu Zapis szczegółów z wydajnością kliknięcia na podglądzie Pomiary w biurze na podstawie zapisanych zdjęć Przetwarzanie 360-stopinowych panoram oraz obrazów HDR dla jeszcze lepszej jakości danych końcowych 15

16 Konfiguracje Tachimetrów Trimble Instrument Dokładność kątowa Technologia EDM Dokładność EDM Serwo Trimble Vision Technologia śledzenia pryzmatu Technologia skanowania Szybkość FineLock Dodatkowe funkcje Tachimetr Trimble S5 1", 2", 3", lub 5" DR PLUS 1.0 mm + 2 ppm Pomiar lustrowy 2.0 mm + 2 ppm Pomiar bezlustrowy (DR) Robotic lub Tracklight 1", 2", 3", lub 5" DR PLUS 1.0 mm + 2 ppm Pomiar lustrowy 2.0 mm + 2 ppm Pomiar bezlustrowy (DR) Robotic lub Tracklight Tachimetr Trimble S7 1", 2", 3", lub 5" DR PLUS 1.0 mm + 2 ppm Pomiar lustrowy 2.0 mm + 2 ppm Pomiar bezlustrowy (DR) Robotic lub Pojedyncza kamera SureScan 15pps Tachimetr Trimble S9 0.5" DR PLUS 1.0 mm + 2 ppm Pomiar lustrowy 2.0 mm + 2 ppm Pomiar bezlustrowy (DR) Robotic Pojedyncza kamera SureScan 15pps 0.5" DR PLUS 1.0 mm + 2 ppm Pomiar lustrowy 2.0 mm + 2 ppm Pomiar bezlustrowy (DR) Robotic Long Range FineLock 1" DR PLUS 1.0 mm + 2 ppm Pomiar lustrowy 2.0 mm + 2 ppm Pomiar bezlustrowy (DR) Robotic lub Long Range FineLock Tachimetr Trimble S9 HP 0.5" DR HP 0.8 mm + 1 ppm Pomiar lustrowy 3.0 mm + 2 ppm Pomiar bezlustrowy (DR) Robotic Long Range FineLock 0.5" DR HP 0.8 mm + 1 ppm Pomiar lustrowy 3.0 mm + 2 ppm Pomiar bezlustrowy (DR) Robotic lub Tracklight 0.5" DR HP 0.8 mm + 1 ppm Pomiar lustrowy 3.0 mm + 2 ppm Pomiar bezlustrowy (DR) Robotic Pojedyncza kamera 1" DR HP 0.8 mm + 1 ppm Pomiar lustrowy 3.0 mm + 2 ppm Pomiar bezlustrowy (DR) Robotic lub Pojedyncza kamera 1" DR HP 0.8 mm + 1 ppm Pomiar lustrowy 3.0 mm + 2 ppm Pomiar bezlustrowy (DR) Robotic lub Tracklight 1" DR HP 0.8 mm + 1 ppm Pomiar lustrowy 3.0 mm + 2 ppm Pomiar bezlustrowy (DR) Robotic lub Long Range FineLock 1" DR HP 0.8 mm + 1 ppm Pomiar lustrowy 3.0 mm + 2 ppm Pomiar bezlustrowy (DR) Robotic Wskaźnik laserowy 3R Instrument Dokładność kątowa Technologia EDM Dokładność EDM Serwo Trimble Vision Technologia śledzenia pryzmatu Technologia skanowania Szybkość Zakres skanowania Szum pomiaru odległości Tachimetr Trimble SX10 1" Lightning 3DM 1.0 mm ppm Pomiar lustrowy 2.0 mm ppm Pomiar bezlustrowy (DR) Robotic Kilka kamer Zaawansowany BandScanning 26.6kHz 600 m m m , Trimble Inc. Wszelkie prawa zastrzeżone. Trimble, logo Globe & Triangle oraz są znakami towarowymi Trimble Inc., zarejestrowane w USA i w innych krajach. 4D Control, Access, FineLock, InSphere, MagDrive,, SurePoint, oraz VISION są zastrzeżonymi znakami towarowymi Trimble Inc. Pozostałe znaki towarowe są własnością ich odpowiednich właścicieli. PN D-POL (11/16) ABY DOWIEDZIEĆ SIĘ WIĘCEJ, SKONTAKTUJ SIĘ Z AUTORYZOWANYM DYSTRYBUTOREM TRIMBLE:
