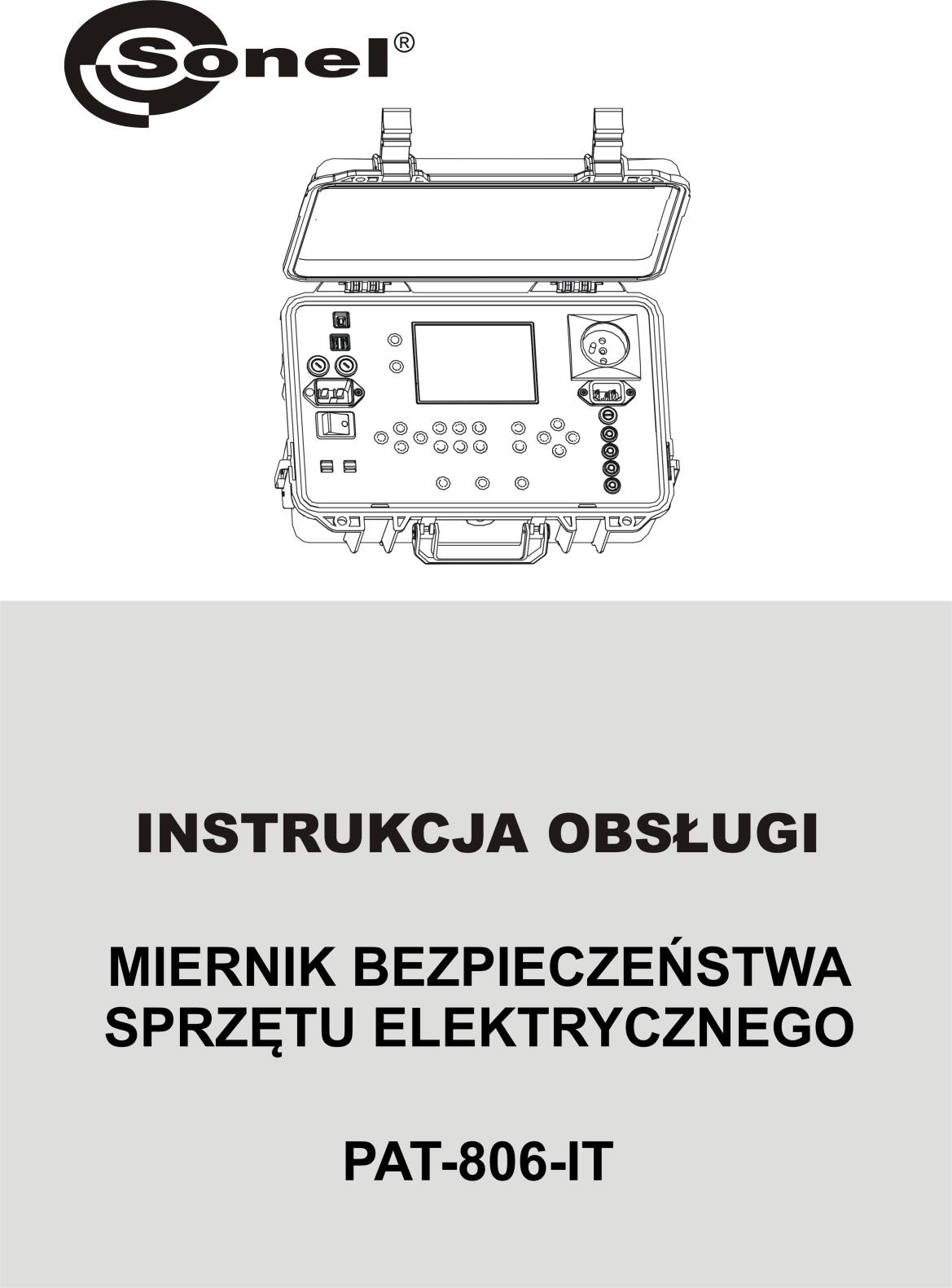

INSTRUKCJA OBSŁUGI MIERNIK BEZPIECZEŃSTWA SPRZĘTU ELEKTRYCZNEGO PAT-806-IT

Transkrypt

1

2

3 INSTRUKCJA OBSŁUGI MIERNIK BEZPIECZEŃSTWA SPRZĘTU ELEKTRYCZNEGO PAT-806-IT SONEL S. A. ul. Wokulskiego Świdnica Wersja

4 Miernik PAT-806-IT jest nowoczesnym, wysokiej jakości przyrządem pomiarowym, łatwym i bezpiecznym w obsłudze. Jednak przeczytanie niniejszej instrukcji pozwoli uniknąć błędów przy pomiarach i zapobiegnie ewentualnym problemom przy obsłudze miernika. 2 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

5 SPIS TREŚCI 1 BEZPIECZEŃSTWO OPIS OGÓLNY I FUNKCJE PRZYRZĄDU WŁĄCZANIE I USTAWIENIA OGÓLNE ZASILANIE ZMIANA TYPU SIECI ZASILAJĄCEJ (TN LUB IT) TEST STARTOWY PO WŁĄCZENIU MIERNIKA USTAWIENIA OGÓLNE MENU Ustawianie daty i czasu Komunikacja z PC Uaktualnianie firmware u Ustawienia czytnika kodu kreskowego Ustawienia drukarki Kopiowanie danych na PEN-drive a Ustawianie napięcia nominalnego sieci Ustawianie prądu w pomiarze R PE przewodu IEC Konfiguracja ustawień z poziomu komputera POMIARY BADANIE WSTĘPNE POMIAR REZYSTANCJI PRZEWODU OCHRONNEGO PRĄDEM 200 MA KOMPENSACJA REZYSTANCJI PRZEWODU POMIAROWEGO W POMIARZE REZYSTANCJI PRZEWODU OCHRONNEGO PRĄDEM 200MA (AUTOZEROWANIE) POMIAR REZYSTANCJI PRZEWODU PE PRĄDEM 10/25 A Pomiar dwuprzewodowy rezystancji przewodu PE prądem 10/25 A Kompensacja rezystancji przewodu pomiarowego w pomiarze rezystancji przewodu ochronnego prądem 10A lub 25A (autozerowanie) Pomiar trójprzewodowy rezystancji przewodu PE prądem 10/25 A Pomiar czteroprzewodowy rezystancji przewodu PE prądem 10/25 A POMIAR REZYSTANCJI IZOLACJI Pomiar R ISO w urządzeniach klasy I Pomiar R ISO w urządzeniach klasy II (III) Pomiar R ISO w trzech punktach w urządzeniach spawalniczych POMIAR ZASTĘPCZEGO PRĄDU UPŁYWU POMIAR PRĄDU UPŁYWU PE POMIAR RÓŻNICOWEGO PRĄDU UPŁYWU POMIAR DOTYKOWEGO PRĄDU UPŁYWU POMIAR PRĄDU UPŁYWU OBWODU PIERWOTNEGO SPAWARKI Z UŻYCIEM ADAPTERA PAT IP POMIAR ZNAMIONOWEGO NAPIĘCIA URZĄDZEŃ SPAWALNICZYCH W STANIE BEZ OBCIĄŻENIA INSTRUKCJA OBSŁUGI PAT-806-IT wersja

6 4.12 POMIAR PRĄDU UPŁYWU OBWODU SPAWANIA I L POMIAR MOCY, POBORU PRĄDU I NAPIĘCIA TEST PRZEWODU IEC POMIARY AUTO PAMIĘĆ WYNIKÓW POMIARÓW WPISYWANIE WYNIKÓW POMIARÓW DO PAMIĘCI PRZEGLĄDANIE PAMIĘCI KASOWANIE PAMIĘCI Kasowanie banku Kasowanie całej pamięci DRUKOWANIE RAPORTÓW TRANSMISJA DANYCH PAKIET WYPOSAŻENIA DO WSPÓŁPRACY Z KOMPUTEREM TRANSMISJA DANYCH PRZY POMOCY ZŁĄCZA USB CZYSZCZENIE I KONSERWACJA MAGAZYNOWANIE ROZBIÓRKA I UTYLIZACJA ZAŁĄCZNIKI DANE TECHNICZNE WYPOSAŻENIE STANDARDOWE WYPOSAŻENIE DODATKOWE PRODUCENT USŁUGI LABORATORYJNE INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

7 1 Bezpieczeństwo Przyrząd PAT-806-IT, przeznaczony do badań kontrolnych sprzętu elektrycznego, służy do wykonywania pomiarów, których wyniki określają stan bezpieczeństwa badanych urządzeń. W związku z tym, aby zapewnić odpowiednią obsługę i poprawność uzyskiwanych wyników należy przestrzegać następujących zaleceń: Przed rozpoczęciem eksploatacji miernika, należy dokładnie zapoznać się z niniejszą instrukcją i zastosować się do przepisów bezpieczeństwa i zaleceń producenta. Zastosowanie miernika inne niż podane w tej instrukcji, może spowodować uszkodzenie przyrządu i być źródłem poważnego niebezpieczeństwa dla użytkownika. Miernik PAT-806-IT może być używany jedynie przez wykwalifikowane osoby posiadające wymagane uprawnienia do prac przy instalacjach elektrycznych. Posługiwanie się miernikiem przez osoby nieuprawnione może spowodować uszkodzenie przyrządu i być źródłem poważnego niebezpieczeństwa dla użytkownika. Przyrządu nie wolno stosować do sieci i urządzeń w pomieszczeniach o specjalnych warunkach, np. o atmosferze niebezpiecznej pod względem wybuchowym i pożarowym. Niedopuszczalne jest używanie: miernika, który uległ uszkodzeniu i jest całkowicie lub częściowo niesprawny, przewodów z uszkodzoną izolacją, miernika przechowywanego zbyt długo w złych warunkach (np. zawilgoconego). Po przeniesieniu miernika z otoczenia zimnego do ciepłego o dużej wilgotności nie wykonywać pomiarów do czasu ogrzania miernika do temperatury otoczenia (ok. 30 minut). Do zasilania miernika używać tylko uziemionych gniazd sieciowych. Przed rozpoczęciem pomiaru należy sprawdzić, czy przewody podłączone są do odpowiednich gniazd pomiarowych. Nie wolno dotykać urządzenia badanego podczas trwania testu. Gniazda bananowe pomiarowe oraz gniazdo do badań przewodu IEC są zabezpieczone przed omyłkowym podłączeniem do napięcia do 300 V AC przez 60 s. Naprawy mogą być wykonywane wyłącznie przez autoryzowany serwis. UWAGA! Należy używać wyłącznie akcesoriów standardowych i dodatkowych przeznaczonych dla danego przyrządu, wymienionych w dziale "Wyposażenie". Stosowanie innych akcesoriów może spowodować uszkodzenie gniazda pomiarowego oraz wprowadzać dodatkowe niepewności pomiarowe. UWAGA! Zaślepka przy uchwycie obudowy powinna być zawsze zakręcona. Należy ją odkręcić tylko w przypadku przewożenia przyrządu samolotem. Uwaga: W związku z ciągłym rozwijaniem oprogramowania przyrządu, wygląd wyświetlacza dla niektórych funkcji może być nieco inny niż przedstawiony w niniejszej instrukcji. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

8 2 Opis ogólny i funkcje przyrządu Cyfrowy miernik PAT-806-IT przeznaczony jest do pomiarów podstawowych parametrów przenośnych urządzeń elektrycznych (elektronarzędzia, sprzęt AGD itp. oraz spawarki) decydujących o ich bezpieczeństwie: rezystancji przewodów ochronnych, rezystancji izolacji, ciągłości połączeń, prądu upływu. Przyrząd może być używany do badań sprzętu wykonywanego zgodnie z normami: PN-EN Narzędzia ręczne o napędzie elektrycznym. Bezpieczeństwo użytkowania. Część 1: Wymagania ogólne PN-EN Bezpieczeństwo użytkowania narzędzi przenośnych o napędzie elektrycznym. Wymagania ogólne PN-EN Elektryczny sprzęt do użytku domowego i podobnego. Bezpieczeństwo użytkowania. Wymagania ogólne PN-EN Bezpieczeństwo urządzeń techniki informatycznej PN-EN Sprzęt do spawania łukowego - Część 4: Kontrola okresowa i badanie VDE Prüf- und Messeinrichtungen zum Prüfen der elektrischen Sicherheit von elektrischen Geräten. Teil 1: Allgemeine Anforderungen VDE Prüf- und Messeinrichtungen zum Prüfen der elektrischen Sicherheit von elektrischen Geräten. Teil 2: Prüfeinrichtungen für Prüfungen nach Instandsetzung, Änderung oder für Wiederholungsprüfungen VDE Prüfung nach Instandsetzung, Änderung elektrischer Geräte. Wiederholungsprüfung elektrischer Geräte. Allgemeine Anforderungen für die elektrische Sicherheit Pomiar napięcia i częstotliwości sieci Podstawowe funkcje przyrządu: Pomiar znamionowego napięcia w stanie bez obciążenia urządzeń spawalniczych Sprawdzenie rezystancji obwodu L-N w sieciach TN lub L-L w sieciach IT Sprawdzenie bezpiecznika Pomiar rezystancji przewodu ochronnego (I klasa ochronności): metoda techniczna pomiar prądem sinusoidalnym o częstotliwości sieci i wartościach: 200 ma, 10 A i 25 A regulowany czas pomiaru ustawialny limit górny w zakresie: 10 mω 1,99 Ω z rozdzielczością 0,01 Ω Pomiar rezystancji izolacji: trzy napięcia pomiarowe: 100 V, 250 V i 500 V pomiar rezystancji izolacji do 600 M samoczynne rozładowywanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji regulowany czas pomiaru ustawialny limit dolny w zakresie 0,1 MΩ.9,9 MΩ z rozdzielczością 0,1 MΩ pomiar rezystancji izolacji w trzech punktach dla urządzeń spawalniczych Pomiar zastępczego prądu upływu: regulowany czas pomiaru ustawiany limit górny w zakresie: 0,01 ma 9,9 ma rozdzielczość 0,01 ma/0,1 ma Pomiar prądu upływu PE: regulowany czas pomiaru 6 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

9 ustawiany limit górny w zakresie: 0,01 ma 9,9 ma rozdzielczość 0,01 ma/0,1 ma Pomiar różnicowego prądu upływu: regulowany czas pomiaru ustawiany limit górny w zakresie: 0,01 ma 9,9 ma rozdzielczość 0,01 ma/0,1 ma Pomiar dotykowego prądu upływu: regulowany czas pomiaru ustawiany limit górny w zakresie: 0,01 ma 1,99 ma rozdzielczość 0,01 ma/0,1 ma Pomiar prądu upływu obwodu spawania: regulowany czas pomiaru ustawiany limit górny w zakresie: 0,1 ma 14,9 ma rozdzielczość 0,1 ma Pomiar mocy: regulowany czas pomiaru Pomiar poboru prądu Test przewodu IEC Pozostałe: automatyczny wybór zakresu pomiarowego 990 komórek pamięci wyników pomiaru z możliwością ich przesłania do komputera PC przez łącze USB lub wydrukowania współpraca z czytnikiem kodu kreskowego i drukarką duży, czytelny wyświetlacz graficzny z możliwością podświetlenia ergonomiczna obsługa INSTRUKCJA OBSŁUGI PAT-806-IT wersja

10 3.1 Zasilanie 3 Włączanie i ustawienia ogólne Przyrząd zasilany jest z sieci 187 V 265 V, 50 Hz. Dwa bezpieczniki 15 A zabezpieczają linie L i N (L-L dla IT) od gniazda zasilania do gniazda pomiarowego, ulegają przepaleniu w przypadku zbyt dużego poboru prądu z gniazda pomiarowego (>16 A). Bezpiecznik 500 ma zabezpiecza zadajnik prądu 200 ma do pomiaru R PE. 3.2 Zmiana typu sieci zasilającej (TN lub IT) Podłączyć przyrząd do sieci typu docelowego. Włączyć zasilanie przyrządu trzymając wciśnięty przycisk SET, trzymać przycisk do ukazania się poniższego ekranu: 8 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

11 Wcisnąć przycisk ENTER. Przyciskami, ustawić typ sieci ( lub ). Przyciskiem ENTER zatwierdzić wybór, przyciskiem ESC wyjść do głównego MENU. 3.3 Test startowy po włączeniu miernika Po włączeniu miernik wykonuje własny test sprawdzający i jeżeli wszystko jest poprawnie, miernik wykonuje automatycznie następujące pomiary: pomiar napięcia sieci na gniazdku zasilającym, czyli napięcie pomiędzy L i N zasilania miernika pomiar częstotliwości sieci zasilającej sprawdzenie ciągłości PE w gniazdku zasilającym pomiar napięcia pomiędzy N i PE w gniazdku zasilającym miernika Jeżeli wszystko jest poprawnie, wyświetla się poniższy ekran. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

12 - dla sieci TN - dla sieci IT Uwagi: - Przy napięciu sieci poniżej 187 V miernik automatycznie wyłącza się. Informacje dodatkowe wyświetlane przez miernik i oraz sygnał dźwiękowy Brak ciągłości PE, pomiary są blokowane (napis miga). Napięcie U N-PE > 25 V, pomiary są blokowane (wartość napięcia miga), dla sieci IT pomiary są blokowane dla napięcia i oraz sygnał dźwiękowy L-PE >180V. oraz sygnał dźwiękowy Napięcie sieciowe > 265 V, pomiary są blokowane. Zamienione L i N, pomiary są możliwe (sieć TN). 3.4 Ustawienia ogólne MENU Naciskając przycisk SET wchodzi się w tryb umożliwiający: ustawienie daty i czasu, komunikację z PC, uaktualnienie firmwere u, włączenie pracy miernika z czytnikiem kodu kreskowego i drukarką, 10 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

13 kopiowanie danych na PEN-drive a, ustawienie napięcia nominalnego sieci, ustawienie prądu w pomiarze R PE przewodu IEC. Aby wejść w tryb ustawiania (MENU) należy: wcisnąć przycisk SET. Przyciskiem ENTER wchodzi się do ustawiania danego parametru. Przyciskami, przechodzi się do kolejnego parametru. Przyciskami, ustawia się wartość parametru. Przyciskiem ENTER zatwierdza się ustawienia, przyciskiem ESC wychodzi do głównego MENU bez zmian w ustawieniach. Uwagi: - Wartość lub symbol do zmiany miga. - Wyjście z MENU przyciskiem STOP/ESC. - Ustawienia są pamiętane po wyłączeniu miernika. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

14 3.4.1 Ustawianie daty i czasu Wcisnąć przycisk ENTER. Przyciskami, przechodzi się do kolejnej grupy cyfr, przyciskami, ustawia się wartość. Wcisnąć przycisk ENTER aby zatwierdzić ustawienia lub ESC, aby wyjść do głównego MENU bez zmian w ustawieniach Komunikacja z PC 12 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

15 Wcisnąć przycisk ENTER, aby uruchomić transmisję Uaktualnianie firmware u Wcisnąć przycisk ENTER, aby uruchomić transmisję. Na PC uruchomić program ściągnięty ze strony Uwagi: - Nowe wersje oprogramowania miernika są umieszczane na stronie - Funkcja przeznaczona tylko dla użytkowników biegle posługujących się sprzętem komputerowym. - Podczas programowania nie wolno wyłączać zasilania miernika, zasilanie powinno być stabilne. Nie wolno również odłączać USB Ustawienia czytnika kodu kreskowego Wcisnąć przycisk ENTER. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

16 Przyciskami, ustawić pracę miernika z czytnikiem kodu ( ) lub bez ( ). Wcisnąć przycisk ENTER, aby zatwierdzić zmianę lub ESC, aby wyjść do głównego MENU bez zmiany. Uwagi: - Czytnik i drukarka zaprogramowane zostały do odczytu kodów w standardzie CODE128 (w PATach używamy tylko cyfry). PAT przyjmuje jedynie 7 znakowe kody (np ), wszystkie inne traktuje jako niepoprawne, czyli jeżeli spróbujemy czytać kod 6 lub mniej znakowy czytnik zaczyta, ale PAT odmówi zapisania i analogicznie jeśli kod będzie posiadał 8 lub więcej znaków również zostanie odrzucony. - Kod kreskowy zawiera tylko numer identyfikacyjny urządzenia, żadne dodatkowe informacje nie są kodowane. - Konfiguracja czytnika: 1. Podłączyć czytnik do komputera. 2. Poczekać aż czytnik zostanie zainstalowany w systemie. 3. Skierować czytnik na poniższy kod naciskając przycisk. Prawidłowe zinterpretowanie kodu sygnalizowane jest zieloną diodą oraz dźwiękiem akceptacji. 14 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

17 3.4.5 Ustawienia drukarki Wcisnąć przycisk ENTER. Przyciskami, ustawić pracę miernika z drukarką ( ) lub bez ( ). Wcisnąć przycisk ENTER, aby zatwierdzić zmianę lub ESC, aby wyjść do głównego MENU bez zmiany. Uwaga: - Drukarkę należy podłączyć do dowolnego z gniazd USB typu Host. - Obsługiwane typy drukarek: Brother QL-720NW, Brother PT-9700PC. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

18 3.4.6 Kopiowanie danych na PEN-drive a Wcisnąć przycisk ENTER. Przyciskami, ustawić kopiowanie danych ( ) lub jego brak ( ). Uwagi: Wcisnąć przycisk ENTER, aby zatwierdzić zmianę i uruchomić kopiowanie dla lub wyjść do głównego MENU dla, lub ESC, aby wyjść do głównego MENU bez zmiany. - PEN-drive musi mieć system plików FAT32. - PEN-drive należy podłączyć do lewego gniazda USB typu Host. - Zawartość pamięci zrzucana jest do PEN-drive a w postaci pliku w formacie własnym interpretowanym przez program darmowy Sonel Reader i płatny Sonel PAT. 16 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

19 Informacje dodatkowe wyświetlane przez miernik Brak lub zły kontakt PEN-drive a. Pamięć PEN-drive a zapełniona Ustawianie napięcia nominalnego sieci Wcisnąć przycisk ENTER. Przyciskami, ustawić żądane napięcie. Wcisnąć przycisk ENTER, aby zatwierdzić zmianę lub ESC, aby wyjść do głównego MENU bez zmiany. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

20 Uwagi: - Napięcie nominalne sieci wykorzystywane jest w funkcji ISUB do obliczania zastępczego prądu upływu, który mierzony jest przy napięciu 40 V a jego wartość przeskalowywana do napięcia nominalnego Ustawianie prądu w pomiarze R PE przewodu IEC Wcisnąć przycisk ENTER. Przyciskami, ustawić prąd pomiarowy (10 A lub 200 ma). Wcisnąć przycisk ENTER, aby zatwierdzić zmianę lub ESC, aby wyjść do głównego MENU bez zmiany Konfiguracja ustawień z poziomu komputera Programy Sonel PAT jak i dołączony do miernika, darmowy Sonel Reader umożliwiają konfigurację ustawień miernika, zarówno danych ogólnych jak i parametrów poszczególnych funkcji pomiarowych. W przypadku programu Sonel PAT moduł ustawień należy uruchomić przyciskając przycisk Ustawienia 1 w oknie głównym programu (zakładka Główne funkcje), następnie w oknie Ustawienia programu nacisnąć przycisk Ustawienia miernika INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

21 1 2 W przypadku Sonel Reader wcisnąć przycisk Konfiguracja miernika PAT80x 1 : 1 W przypadku obu programów otworzy się okno Ustawienia PAT80x : INSTRUKCJA OBSŁUGI PAT-806-IT wersja

22 Okno konfiguracji ustawień ogólnych. Można przy użyciu tego modułu wprowadzić swoje dane teleadresowe, które umieszczone będą na drukowanych bezpośrednio z miernika raportach (przy użyciu opcjonalnej drukarki), ustawić datę, czas, język drukowanych przez miernik raportów. W zakładkach Ręcznie oraz Auto możliwa jest konfiguracja parametrów wszystkich pomiarów zarówno wykonywanych pojedynczo jak i zawartych w autotestach. Okno konfiguracji pomiarów ręcznych. 20 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

23 Okno konfiguracji pomiarów automatycznych. Program umożliwia odczyt aktualnej konfiguracji z miernika, zapisanie ustawień miernika do pliku, wgrywanie konfiguracji z pliku, tworzenie plików z różnymi konfiguracjami, co jest prostym sposobem na przygotowanie kilku konfiguracji pod różne wymagania, n.p. różnych klientów, oraz szybkie przeprogramowywanie miernika według aktualnych potrzeb. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

24 Uwagi: 4 Pomiary Dla wygody pomiarów urządzeń klasy II gniazdo oznaczone symbolem jest połączone z bolcem PE gniazda pomiarowego. Nie wolno do niego podłączać niebezpiecznego napięcia. Gniazdo bananowe I2 jest na stałe połączone z PE gniazda IEC. Nie wolno do niego podłączać niebezpiecznego napięcia. - Badane urządzenie musi być włączone. - Pomiar uruchomiony z czasem trwania = - pomiar ciągły trwa tak długo, jak długo wciśnięty jest przycisk START. Podtrzymanie trwania pomiaru można uzyskać naciskając przycisk ENTER przy wciśniętym przycisku START. - Każdy pomiar o czasie trwania = - pomiar ciągły z podtrzymaniem trwania pomiaru przy pomocy przycisku ENTER można zakończyć przyciskiem STOP/ESC. - Po zakończeniu każdego pomiaru przyciskami, można obejrzeć parametry (limit) oraz datę i czas pomiaru. - Wszystkie dane można wprowadzać przy pomocy programu z poziomu PC. 4.1 Badanie wstępne Podłączyć wtyczkę sieciową badanego urządzenia do gniazda pomiarowego. 22 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

25 Wcisnąć przycisk pomiaru wstępnego. Pokaże się ekran gotowości do pomiaru. Wcisnąć przycisk START. Odczytać wynik. Symbole migają. i Symbol wskazuje na konieczność wykonania oględzin badanego urządzenia. Należy sprawdzić stan izolacji przewodu zasilającego, jakość obudowy i wtyczki sieciowej (czy nie ma pęknięć lub nadłamań) itp. Wcisnąć ENTER, jeżeli test uznaje się za pozytywny (pozostaje ) lub STOP/ESC, jeżeli wynik uznaje się za negatywny (pozostaje ). Symbol wskazuje na możliwość sprawdzenia bezpiecznika wyjętego z badanego urządzenia. Przyłożyć bezpiecznik do pól testowych. Sprawność bezpiecznika jest sygnalizowana wyświetleniem symbolu i sygnałem dźwiękowym. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

26 Uwagi: - Badane urządzenie musi być włączone. - Test bezpiecznika jest możliwy, gdy wyświetlany jest napis READY. - Nie należy dotykać palcami obu metalowych końcówek bezpiecznika podczas jego sprawdzania, ponieważ przepalony bezpiecznik może zostać zdiagnozowany jako dobry. 4.2 Pomiar rezystancji przewodu ochronnego prądem 200 ma Wciskać przycisk RPE aż pokaże się ekran gotowości do pomiaru prądem 200 ma. W przypadku konieczności zmiany parametrów wcisnąć przycisk SET. Przyciskami, ustawić górną granicę (limit górny) rezystancji R PE. 24 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

27 Przyciskami, przejść do ustawiania czasu pomiaru, przyciskami, ustawić czas pomiaru. Przyciskiem ENTER zatwierdzić ustawienia. Podłączyć wtyczkę sieciową badanego urządzenia do gniazda pomiarowego. Sondą podłączoną do gniazda I2 dotykać metalowych części urządzenia połączonych z PE. Wcisnąć przycisk START. Po zakończeniu pomiaru odczytać wynik. Pomiar można zakończyć przed ustawionym czasem przyciskiem STOP/ESC. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

28 Wynik poprawny: R PE < LIMIT Wynik niepoprawny: R PE > LIMIT Uwagi: - Badane urządzenie musi być włączone. - Obwód pomiarowy jest galwanicznie odseparowany od sieci i sieciowego przewodu PE. 4.3 Kompensacja rezystancji przewodu pomiarowego w pomiarze rezystancji przewodu ochronnego prądem 200mA (autozerowanie) W trybie RPE 200mA wcisnąć przycisk. Pokaże się ekran autozerowania z migającym symbolem. Sondę podłączoną do gniazda I2 przytknąć do bolca PE gniazda pomiarowego. 26 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

29 Wcisnąć przycisk START, aby rozpocząć autozerowanie. Po zakończeniu autozerowania na 1 s ukazuje się napis i miernik przechodzi do funkcji pomiarowej. Wykonanie autozerowania sygnalizowane jest wyświetlaniem podczas pomiarów symbolu. Usunięcie autozerowania odbywa się tak samo, ale z przewodem pomiarowym nie podłączonym do PE. Po zakończeniu na 1 s ukazuje się napis. 4.4 Pomiar rezystancji przewodu PE prądem 10/25 A Wciskać przycisk RPE aż pokaże się ekran gotowości do pomiaru żądanym prądem i w pożądanej konfiguracji. Symbol informuje, że ustawiony jest pomiar dwuprzewodowy 10/25 A, symbol, że ustawiony jest pomiar trójprzewodowy 10/25 A, symbol, że ustawiony jest pomiar czteroprzewodowy. Kolejne wciskanie przycisku RPE powoduje przełączanie wartości prądu i typu pomiaru. W przypadku konieczności zmiany parametrów wcisnąć przycisk SET. Ustawień dokonuje się tak jak w punkcie 4.2. Uwagi: Należy wziąć pod uwagę, że wszelkiego rodzaju przejściówki (adaptery) wprowadzają dodatkową rezystancję, a zatem wynik pomiaru będzie zawyżony. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

30 - Dla prądu 10 A i 25 A nie ma możliwości ustawienia pomiaru ciągłego Cont. Jeżeli taki czas był ustawiony dla prądu 200 ma, to przełączenie miernika na pomiar prądem 10/25 A powoduje ustawienie domyślnej wartości czasu pomiaru - 5 s. - Aby uniknąć nadmiernego grzania się bolca PE gniazda pomiarowego nie należy wyzwalać pomiaru prądem 25 A w krótkich odstępach czasu. Sposób przeprowadzenia pomiaru i pozostałe uwagi są identyczne jak dla pomiaru 200 ma. Informacje dodatkowe wyświetlane przez miernik Przerwa w obwodzie pomiarowym podczas pomiaru Pomiar dwuprzewodowy rezystancji przewodu PE prądem 10/25 A Podłączyć wtyczkę sieciową badanego urządzenia do gniazda pomiarowego. Sondą (lub krokodylem) podłączoną do gniazda I2 dotykać metalowych części urządzenia połączonych z PE. Sposób przeprowadzenia pomiaru i uwagi są identyczne jak dla pomiaru 200 ma Kompensacja rezystancji przewodu pomiarowego w pomiarze rezystancji przewodu ochronnego prądem 10A lub 25A (autozerowanie) W trybie RPE 10 A lub 25 A wcisnąć przycisk. Pokaże się ekran autozerowania z migającym symbolem. 28 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

31 Sondę podłączoną do gniazda I2 przytknąć do bolca PE gniazda pomiarowego. Wcisnąć przycisk START, aby rozpocząć autozerowanie. Po zakończeniu autozerowania na 1s ukazuje się napis i miernik przechodzi do funkcji pomiarowej. Wykonanie autozerowania sygnalizowane jest wyświetlaniem podczas pomiarów symbolu. Usunięcie autozerowania odbywa się tak samo, ale z przewodem pomiarowym nie podłączonym do PE. Po zakończeniu na 1 s ukazuje się napis Pomiar trójprzewodowy rezystancji przewodu PE prądem 10/25 A Podłączyć wtyczkę sieciową badanego urządzenia do gniazda pomiarowego. Sondą silnoprądową (lub krokodylem Kelvina) podłączoną do gniazd U2 i I2 dotykać metalowych części urządzenia połączonych z PE. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

32 Sposób przeprowadzenia pomiaru i uwagi są identyczne jak dla pomiaru 200 ma Pomiar czteroprzewodowy rezystancji przewodu PE prądem 10/25 A Podłączyć jedną sondę (lub krokodyl) podłączoną do gniazd I1, U1 do PE przewodu zasilającego badanego urządzenia. Sondą silnoprądową (lub krokodylem Kelvina) podłączoną do gniazd U2 i I2 dotykać metalowych części urządzenia połączonych z PE. Sposób przeprowadzenia pomiaru i uwagi są identyczne jak dla pomiaru 200 ma. 4.5 Pomiar rezystancji izolacji Wcisnąć przycisk RISO. Pokaże się ekran gotowości do pomiaru. Kolejne wciskanie przycisku RISO powoduje przełączanie zwykłego pomiaru R ISO na pomiar trzykrotny dotyczący urządzeń spawalniczych. W przypadku konieczności zmiany parametrów wcisnąć przycisk SET. Ustawień dokonuje się tak jak w punkcie 4.2. Dla pomiaru zwykłego ustawia się napięcie U ISO, limit dolny i czas pomiaru. Dla pomiaru trzykrotnego ustawia się napięcie U ISO dla wszystkich trzech pomiarów oraz limity i czasy pomiaru dla poszczególnych pomiarów. 30 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

33 Uwagi: - Badane urządzenie musi być włączone. - Obwód pomiarowy jest galwanicznie odseparowany od sieci i sieciowego przewodu PE. - Wynik pomiaru należy odczytywać dopiero po jego ustabilizowaniu się. - Po pomiarze badany obiekt jest automatycznie rozładowywany Pomiar R ISO w urządzeniach klasy I Podłączyć wtyczkę sieciową badanego urządzenia do gniazda pomiarowego. Pomiar jest wykonywany między zwartymi L i N (L i L dla IT) a PE. Dodatkowo jest możliwość wykonania pomiaru przy pomocy sondy podłączonej do gniazda RISO-. Przy ustawionym pomiarze ciągłym (czas = ) wcisnąć i przytrzymać przycisk START. Aby zablokować trwanie pomiaru wcisnąć przycisk ENTER. Przy czasie ustawionym na konkretną wartość nie jest to potrzebne. Sygnalizacja obecności wysokiego napięcia Wygląd ekranu w czasie pomiaru. Czas pozostały do końca pomiaru Pomiar kończy się po upływie ustawionego czasu lub po wciśnięciu przycisku STOP/ESC. Po zakończeniu pomiaru odczytać wynik. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

34 Wynik poprawny: R ISO > LIMIT Wynik niepoprawny: R ISO < LIMIT Uwagi: - Przed pomiarem (również w teście AUTO) należy wykonać sprawdzenie rezystancji przewodu ochronnego R PE, która powinna być poprawna Pomiar R ISO w urządzeniach klasy II (III) Podłączyć wtyczkę sieciową badanego urządzenia do gniazda pomiarowego. L i N są zwarte. Sondą podłączoną do gniazda RISO+ dotykać przewodzących części dostępnych urządzenia. Możliwy jest też pomiar bez użycia gniazda pomiarowego z wykorzystaniem gniazd RISO- i RISO+. 32 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

35 Pomiaru dokonuje się analogicznie jak w punkcie Pomiar R ISO w trzech punktach w urządzeniach spawalniczych Wciskać przycisk RISO aż pokaże się ekran gotowości do pomiaru: W przypadku konieczności zmiany parametrów wcisnąć przycisk SET. Ustawień dokonuje się tak jak w punkcie 4.2. Parametry pomiarów ustawia się w następującej kolejności: U ISO limit dla pomiaru LN-PE czas pomiaru LN-PE limit dla pomiaru LN- S czas pomiaru LN-S limit dla pomiaru PE-S czas pomiaru PE-S, przy czym S oznacza zwarte wyjścia spawarki. Podłączyć wtyczkę sieciową badanego urządzenia do gniazda pomiarowego a wyjścia do gniazd U1 i U2 miernika. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

36 lub dodatkowo: Wcisnąć przycisk START, aby uruchomić pomiary, które wykonują się automatycznie jeden po drugim. Końcowy wynik pomiaru w przypadku wszystkich rezystancji powyżej limitu pokazano poniżej. 34 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

37 Poszczególne wyniki i parametry pomiarów można przeglądać przyciskami,. Uwagi: - Wciśnięcie przycisku STOP/ESC w czasie, gdy wyświetlany jest wynik powoduje zatrzymanie danego pomiaru z aktualnym wynikiem i przejście do gotowości wykonania kolejnego, który należy uruchomić przyciskiem START. Wciśnięcie przycisku STOP/ESC w czasie, gdy wyświetlane są poziome kreski zatrzymuje dany pomiar. Aby go uruchomić ponownie należy wcisnąć przycisk START. - Aby zapobiec skutkom omyłkowego podłączenia zasilania spawarki do gniazdka sieciowego, wyjścia spawarki zwierane są przez rezystancję 10 kω, która to wartość jest pomijalna w stosunku do typowych wartości rezystancji izolacji. 4.6 Pomiar zastępczego prądu upływu Prąd ISUB mierzony jest przy napięciu 25 V...50 V a jego wartość przeskalowywana do napięcia nominalnego sieci ustawionego w menu (patrz punkt 3.3.7). Wcisnąć przycisk ISUB. Pokaże się ekran gotowości do pomiaru. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

38 W przypadku konieczności zmiany parametrów wcisnąć przycisk SET. Ustawień dokonuje się tak jak w punkcie 4.2. Dla klasy I podłączyć wtyczkę sieciową badanego urządzenia do gniazda pomiarowego. Dla klasy II i części dostępnych niepołączonych z PE w klasie I dodatkowo do gniazda I2 podłączyć sondę, którą dotyka się części dostępnych badanego urządzenia. Wcisnąć przycisk START. Po zakończeniu pomiaru odczytać wynik. Pomiar można zakończyć przed ustawionym czasem przyciskiem STOP/ESC. 36 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

39 Wynik poprawny: I SUB < LIMIT Wynik niepoprawny: I SUB > LIMIT Uwagi: - Badane urządzenie musi być włączone. - Obwód pomiarowy jest galwanicznie odseparowany od sieci i sieciowego przewodu PE. - Napięcie pomiarowe wynosi 25 V...50 V rms 4.7 Pomiar prądu upływu PE UWAGA! Do sprawdzania urządzeń spawalniczych zalecane jest stosowanie pomiarów: pierwotnego prądu upływu oraz prądu upływu obwodu spawania. Wcisnąć przycisk IPE. Pokaże się ekran gotowości do pomiaru. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

40 Podłączyć wtyczkę sieciową badanego urządzenia do gniazda pomiarowego. Dodatkowo jest możliwość wykonania pomiaru przy pomocy sondy podłączonej do gniazda I1. Ustawienia i pomiar jak w punkcie Uwagi: Podczas pomiaru na gniazdku pomiarowym występuje napięcie sieciowe zasilające miernik. Podczas pomiaru wadliwego urządzenia może zostać wyzwolony wyłącznik RCD. - Prąd upływu w PE mierzony jest bezpośrednio w tej linii, dzięki czemu można go dokładnie zmierzyć, nawet jeżeli urządzenie pobiera 10 A czy 16 A. Należy jednak wziąć pod uwagę fakt, że jeżeli upływ jest nie do PE a do innych uziemionych elementów (np. rura wodociągowa) nie da się go zmierzyć w tej funkcji pomiarowej. Zaleca się wtedy wykonanie pomiaru różnicowego prądu upływu. - Należy zapewnić izolowane położenie badanego urządzenia. - Badane urządzenie musi być włączone. - W połowie czasu pomiaru miernik automatycznie zmienia biegunowość w gnieździe sieciowym pomiarowym i jako wynik wyświetla wartość większą prądu upływu. Przed zmianą biegunowości i po zakończeniu pomiaru następuje rozładowanie obiektu sygnalizowane symbolem i zanikającymi poziomymi kreskami, ma ono znaczenie szczególnie dla urządzeń zawierających pojemności. Zmiana biegunowości sygnalizowana jest wyświetleniem symbolu. 4.8 Pomiar różnicowego prądu upływu UWAGA! Do sprawdzania urządzeń spawalniczych zalecane jest stosowanie pomiarów: pierwotnego prądu upływu oraz prądu upływu obwodu spawania. 38 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

41 Wcisnąć przycisk I. Pokaże się ekran gotowości do pomiaru. Podłączyć wtyczkę sieciową badanego urządzenia do gniazda pomiarowego. Pomiar jest wykonywany między zwartymi L i N (L i L dla IT) a PE. Dodatkowo jest możliwość wykonania pomiaru przy pomocy sondy podłączonej do gniazda I1. Ustawienia i pomiar jak w punkcie Uwagi: Podczas pomiaru na gniazdku pomiarowym występuje napięcie sieciowe zasilające miernik. Podczas pomiaru wadliwego urządzenia może zostać wyzwolony wyłącznik RCD. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

42 - Prąd upływu różnicowy mierzony jest jako różnica pomiędzy prądem w L i prądem w N (L i L dla IT). Pomiar ten uwzględnia prąd uciekający nie tylko przez PE ale także przez inne elementy uziemiające np. rura wodociągowa. Wadą pomiaru jest wpływ wielkości prądu wspólnego (płynącego do urządzenia badanego linią L i wracającego linią N) na dokładność pomiaru. Jeżeli ten prąd będzie duży, pomiar będzie mniej dokładny (co opisano w danych technicznych) niż pomiar bezpośrednio w PE. - Badane urządzenie musi być włączone. - W połowie czasu pomiaru miernik automatycznie zmienia biegunowość w gnieździe sieciowym pomiarowym i jako wynik wyświetla wartość większą prądu upływu. Przed zmianą biegunowości i po zakończeniu pomiaru następuje rozładowanie obiektu sygnalizowane symbolem i zanikającymi poziomymi kreskami, ma ono znaczenie szczególnie dla urządzeń zawierających pojemności. Zmiana biegunowości sygnalizowana jest wyświetleniem symbolu. - Na wynik pomiaru może mieć wpływ obecność pól zewnętrznych oraz prąd pobierany przez urządzenie. 4.9 Pomiar dotykowego prądu upływu UWAGA! Do sprawdzania urządzeń spawalniczych zalecane jest stosowanie pomiarów: pierwotnego prądu upływu oraz prądu upływu obwodu spawania. Wcisnąć przycisk IT/IP raz lub 2 razy, aby pokazał się poniższy ekran gotowości do pomiaru. Badane urządzenie zasilić z gniazdka sieciowego innego niż PAT (dla klasy I gniazdo musi mieć PE). Dodatkowo podłączyć sondę, którą dotyka się części dostępnych badanego urządzenia (dla klasy I części dostępnych niepołączonych z PE). 40 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

43 Ustawienia i pomiar jak w punkcie Uwagi: - Pomiar należy wykonać w obu położeniach wtyczki sieciowej badanego urządzenia i jako wynik przyjąć wartość większą prądu. - Pasmo pomiaru prądu wynika z zastosowanego układu pomiarowego ze skorygowanym prądem dotykowym symulującego odczuwanie i reakcję człowieka, zgodnie z PN-EN 60990: Pomiar prądu upływu obwodu pierwotnego spawarki z użyciem adaptera PAT IP Przed wykonywaniem pomiaru należy zapoznać się z instrukcją dołączaną do adaptera PAT-IP. UWAGA! Poniższa metoda pomiarowa jest zalecana do sprawdzania spawarek (zgodna z normą PN-EN ). UWAGA! Adapter może być stosowany wyłącznie we współpracy z przyrządem PAT-806 do pomiaru prądu upływu obwodu pierwotnego spawarki. Zastosowanie inne niż podane w tej instrukcji, może być źródłem poważnego niebezpieczeństwa dla użytkownika. Nie wolno używać adaptera jako przedłużacza. Nie wolno używać adaptera do pomiaru mocy. UWAGA! Na czas pomiarów wykonywanych na obwodzie spawania spawarki, wysokonapięciowy moduł bezdotykowego zapalania/podtrzymania łuku (jonizator, HF), jeżeli występuje, powinien być odłączony lub wyłączony. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

44 Wcisnąć raz lub 2 razy przycisk IT/IP, aby pokazał się poniższy ekran gotowości do pomiaru. W zależności od rodzaju zasilania spawarki zmontować jeden z poniższych układów. Nieużywane przewody wetknąć w odpowiednie gniazda. Gniazdo bananowe adaptera połączyć z gniazdem I2 przyrządu PAT-806. Zasilanie z sieci 230 V Zasilanie z sieci trójfazowej 16 A 42 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

45 Zasilanie z sieci trójfazowej 32 A Pomiar kończy się po upływie ustawionego czasu lub po wciśnięciu przycisku STOP/ESC. Po zakończeniu pomiaru odczytać wynik. Wynik poprawny: I P < LIMIT INSTRUKCJA OBSŁUGI PAT-806-IT wersja

46 Wynik niepoprawny: I P > LIMIT Ustawienia i pomiar jak w punkcie Pomiar znamionowego napięcia urządzeń spawalniczych w stanie bez obciążenia Wcisnąć przycisk U0 raz lub 2 razy, w zależności czy chcemy mierzyć napięcie r.m.s. Ur, czy szczytowe UP. Pokaże się ekran gotowości do pomiaru z wyświetlonym symbolem lub. W przypadku konieczności ustawienia limitu wcisnąć przycisk SET. Podłączyć wtyczkę sieciową badanej spawarki do gniazda sieciowego innego niż PAT. Wyjścia spawarki podłączyć do gniazd U1 i U2 miernika. 44 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

47 lub dodatkowo: Wcisnąć przycisk START. Po zakończeniu pomiaru odczytać wynik. Pomiar wykonać dla Ur i UP. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

48 Uwagi: - Podczas pomiaru napięcia r.m.s. badana spawarka obciążana jest rezystancją 5 kω zgodnie z normą PN-EN Podczas pomiaru napięcia szczytowego badana spawarka obciążana jest rezystancją zmieniającą się w granicach 200 Ω...5 kω zgodnie z normą PN-EN Mierzone są wartości szczytowe dodatnie i ujemne, wyświetlana największa zmierzona wartość. - Badane urządzenie musi być włączone. - Czas pomiaru nie jest ustawiany Pomiar prądu upływu obwodu spawania I L Wcisnąć przycisk IL. Pokaże się ekran gotowości do pomiaru. W przypadku konieczności zmiany parametrów wcisnąć przycisk SET (ustawia się limit górny i czas pomiaru). Podłączyć wtyczkę sieciową badanej spawarki do gniazda sieciowego innego niż PAT. Wyjścia spawarki podłączyć do gniazd U1 i U2 miernika. 46 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

49 lub dodatkowo: Wcisnąć przycisk START. Po zakończeniu pomiaru odczytać wynik. Pomiar można przerwać przyciskiem STOP/ESC. Uwagi: - Pomiar wykonywany jest dwuetapowo: prąd upływu I L mierzony jest kolejno dla obu wyjść spawarki, wyświetlana jest wartość większa. - Badane urządzenie musi być włączone. - Pomiar jest zgodny z normą PN-EN Pomiar mocy, poboru prądu i napięcia Wcisnąć przycisk VA. Pokaże się ekran gotowości do pomiaru. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

50 Wcisnąć przycisk START. Pomiar można zakończyć przed ustawionym czasem przyciskiem STOP/ESC. Po zakończeniu pomiaru odczytać wynik. Symbole i migają. W czasie pomiaru prąd I jest wyświetlany na zmianę z czasem pomiaru. Wcisnąć ENTER, jeżeli test uznaje się za pozytywny (pozostaje ) lub STOP/ESC, jeżeli wynik uznaje się za negatywny (pozostaje ). Uwagi: Podczas pomiaru na gniazdku pomiarowym występuje napięcie sieciowe zasilające miernik Test przewodu IEC Wciskać przycisk AUTO/IEC aż pokaże się ekran gotowości do testu przewodu IEC. 48 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

51 W przypadku konieczności zmiany parametrów wcisnąć przycisk SET. Ustawień dokonuje się tak jak w punkcie 4.2. Do ustawienia są kolejno: LIMIT dla R PE, czas pomiaru R PE, LIMIT dla R ISO, czas pomiaru R ISO. Podłączyć wtyczkę sieciową przewodu do gniazda pomiarowego a drugą do gniazda IEC. Wcisnąć przycisk START. Pomiar można zakończyć przed ustawionym czasem przyciskiem STOP/ESC. Po zakończeniu pomiaru odczytać wynik: lub. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

52 Informacje dodatkowe wyświetlane przez miernik Brak ciągłości przewodu L. Brak ciągłości przewodu N. Zwarcie L z N. Zamienione L i N Pomiary AUTO Wciskać przycisk AUTO/IEC aż pokaże się ekran wyboru testu (1 20), numer testu miga. Uwagi: - Wyświetlają się tylko numery testów zaprogramowanych. - Jeżeli nie jest zaprogramowany żaden test, po wciśnięciu przycisku AUTO przyrząd od razu przechodzi do trybu ustawiania (wyświetlone ). - Test zaprogramowany to taki, w którym dla co najmniej jednej klasy jest wykonywany co najmniej jeden pomiar (ustawiony na ). - Fabrycznie zaprogramowane są testy 1 4 dla wszystkich trzech klas. Przyciskami, ustawić nr testu, zatwierdzić przyciskiem ENTER. 50 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

53 Przyciskami, wybrać klasę urządzenia, zatwierdzić przyciskiem ENTER. Wcisnąć przycisk START, aby zapoczątkować pomiar. Aby zaprogramować nieaktywny test lub zmienić parametry, po wejściu w tryb AUTO......wcisnąć przycisk SET. Przyciskami, ustawić nr testu, zatwierdzić przyciskiem ENTER. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

54 Przyciskami, wybrać klasę urządzenia, zatwierdzić przyciskiem ENTER. Teraz można wybrać dla danego testu i klasy wykonywanie poszczególnych pomiarów. Przyciskami i wybrać wykonanie pomiaru ( ) lub nie ( ). Aby zmienić parametry aktywnego pomiaru wcisnąć przycisk SET. Ustawić kolejne parametry jak w punkcie 4.2. Zatwierdzić przyciskiem ENTER. Przyciskiem przejść do ustawiania aktywności i parametrów kolejnego pomiaru. W ten sposób można zaprogramować test aktywizując pomiary w kolejności: pomiar wstępny R PE R ISO (1 - jednokrotny, 3 - trzykrotny dla spawarek) I SUB I PE I I T I L (dla spawarek) Ur (dla spawarek) Up (dla spawarek) S. Po zatwierdzeniu ostatniej zmiany przyciskiem ENTER nacisnąć go jeszcze dwukrotnie miernik przechodzi w stan gotowości do pomiaru wyświetlając poniższy ekran. 52 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

55 Wcisnąć przycisk START, aby zapoczątkować pomiar. Uwagi: - Gotowość do kolejnych pomiarów następuje automatycznie, ale poszczególne pomiary należy zapoczątkowywać przyciskiem START, jak w pomiarach pojedynczych. - Czas trwania danego pomiaru można skrócić naciskając przycisk STOP/ESC. Wynik pozostaje taki jak w momencie przerwania a miernik przechodzi do gotowości do następnego pomiaru. Dwukrotne naciśnięcie STOP/ESC przerywa cały cykl pomiaru automatycznego i wszystkie dotychczasowe wyniki zostają utracone. - Jeżeli wynik jednego ze składowych testów jest zły ( ), to można to zapisać (zakończyć autotest przyciskiem ENTER i uznać urządzenie za złe) lub przyciskiem START ponowić ten składowy test (jeżeli np. zły wynik był efektem błędu w połączeniach). - Dla pomiaru R ISO są trzy możliwości: - brak pomiaru R ISO, RISO 1 - zwykły pomiar R ISO, RISO 3 - pomiar R ISO trzykrotny dotyczący tylko urządzeń spawalniczych. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

56 5 Pamięć wyników pomiarów Miernik PAT-806-IT jest wyposażony w pamięć podzieloną na 10 banków po 99 komórek. Każdy wynik można zapisywać w komórce o wybranym numerze i w wybranym banku, dzięki czemu użytkownik miernika może według własnego uznania przyporządkowywać numery komórek do poszczególnych punktów pomiarowych a numery banków do poszczególnych obiektów, wykonywać pomiary w dowolnej kolejności i powtarzać je bez utraty pozostałych danych. Pamięć wyników pomiarów nie ulega skasowaniu po wyłączeniu miernika, dzięki czemu mogą one zostać później odczytane bądź przesłane do komputera. Nie ulega też zmianie numer bieżącej komórki i banku. Uwagi: - W jednej komórce można zapisać komplet wyników i innych danych (czas, kod kreskowy, Pass/Fail, limit itd) dla testu AUTO i IEC lub wynik pojedynczego pomiaru (+ czas, kod, Pass/Fail). - Zaleca się skasowanie pamięci po odczytaniu danych lub przed wykonaniem nowej serii pomiarów, które mogą zostać zapisane do tych samych komórek, co poprzednie. 5.1 Wpisywanie wyników pomiarów do pamięci Po wykonaniu pomiaru wcisnąć przycisk ENTER. Komórka wolna. Komórka zajęta wynikiem pojedynczego pomiaru. 54 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

57 Komórka zajęta wynikiem testu AUTO. Przełączanie między wyborem nr banku lub komórki przyciskiem SET (cyfra do wyboru mruga), wybór numeru przyciskami i. Wpis do pamięci przyciskiem ENTER. Przy próbie zapisu do zajętej komórki pojawi się ostrzeżenie: Wcisnąć przycisk ENTER, aby nadpisać wynik lub przycisk STOP/ESC, aby zrezygnować. Uwagi: - Jeżeli ustawiona jest praca miernika z czytnikiem kodów kreskowych, przed wyjściem do ekranu z pomiarem wyświetlony zostanie poniższy ekran: Należy sczytać kod kreskowy badanego urządzenia, po czym miernik zapisuje wynik i kod do wybranej komórki pamięci, a następnie przechodzi do ekranu pomiaru. Aby pominąć sczytywanie kodu należy wcisnąć przycisk ENTER. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

58 5.2 Przeglądanie pamięci W trybie wyświetlania napięcia sieci wcisnąć przycisk ENTER. Wybór numeru banku i komórki jak w punkcie 5.1. Przyciskami i można przeglądać składowe wyniku i inne dane jak data i czas pomiaru, kod kreskowy. 5.3 Kasowanie pamięci W trybie wyświetlania napięcia sieci wcisnąć przycisk ENTER Kasowanie banku Przyciskami i ustawić nr komórki na 0. Przyciskiem SET przejść do wyboru numeru banku. Przyciskami i ustawić nr banku do skasowania. Wcisnąć przycisk ENTER. Pojawia się ekran z żądaniem potwierdzenia i ostrzeżeniem przed utratą zawartości banku. 56 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

59 Wcisnąć przycisk ENTER, aby rozpocząć kasowanie lub STOP/ESC, aby zrezygnować Kasowanie całej pamięci Przyciskami i ustawić nr banku na 0. Postępować dalej jak przy kasowaniu banku. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

60 6 Drukowanie raportów Aby drukować raport z pomiarów należy w ustawieniach ogólnych włączyć pracę z drukarką (punkt 3.2.6). Drukarkę należy podłączyć do jednego z gniazd USB typu Host. Aby rozpocząć drukowanie należy wcisnąć przycisk. Na ekranie wyświetlany jest symbol oraz. Drukować można w przypadkach: po zakończeniu pomiaru pojedynczego, gdy prezentowany jest wynik, po zakończeniu pomiaru w trybie AUTO, gdy prezentowany jest wynik, podczas przeglądania pamięci, jeżeli wybrana jest komórka zawierająca dane. Jeżeli ustawiona jest opcja pracy miernika z czytnikiem kodu kreskowego, miernik będzie prosił o wczytanie kodu (zob. punkt 5.1). Nie dotyczy to drukowania z komórki pamięci, w której kod był już uprzednio zapisany. Obsługiwane typy drukarek: Brother QL-720NW, Brother PT-9700PC. 7 Transmisja danych 7.1 Pakiet wyposażenia do współpracy z komputerem Do współpracy miernika z komputerem niezbędny jest przewód USB i odpowiednie oprogramowanie. W zestawie znajduje się program do odczytu danych Sonel Reader. Większe możliwości odczytu danych i tworzenia raportów daje program Sonel PAT, który można nabyć u producenta lub autoryzowanego dystrybutora. Posiadane oprogramowanie można wykorzystać do współpracy z wieloma przyrządami produkcji SONEL S.A. wyposażonymi w interfejs USB. Szczegółowe informacje dostępne są u producenta i dystrybutorów. 7.2 Transmisja danych przy pomocy złącza USB 1. Podłączyć przewód do portu USB komputera i gniazda USB miernika. 2. W ustawieniach ogólnych wybrać transmisję danych (punkt 3.2.3). 3. Uruchomić program. 58 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

61 8 Czyszczenie i konserwacja UWAGA! Należy stosować jedynie metody konserwacji podane przez producenta w niniejszej instrukcji. Obudowę miernika można czyścić miękką, wilgotną szmatką używając ogólnie dostępnych detergentów. Nie należy używać żadnych rozpuszczalników ani środków czyszczących, które mogłyby porysować obudowę (proszki, pasty itp.). Układ elektroniczny miernika nie wymaga konserwacji. 9 Magazynowanie Przy przechowywaniu przyrządu należy przestrzegać poniższych zaleceń: odłączyć od miernika wszystkie przewody, dokładnie wyczyścić miernik i wszystkie akcesoria, 10 Rozbiórka i utylizacja Zużyty sprzęt elektryczny i elektroniczny należy gromadzić selektywnie, tj. nie umieszczać z odpadami innego rodzaju. Zużyty sprzęt elektroniczny należy przekazać do punktu zbiórki zgodnie z Ustawą o zużytym sprzęcie elektrycznym i elektronicznym. Przed przekazaniem sprzętu do punktu zbiórki nie należy samodzielnie demontować żadnych części z tego sprzętu. Należy przestrzegać lokalnych przepisów dotyczących wyrzucania opakowań. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

62 11.1 Dane techniczne 11 Załączniki w.m. w określeniu niepewności podstawowej oznacza wartość mierzoną wzorcową. Zakresy i niepewności dodatkowe podano wg DIN VDE Pomiar napięcia sieci Zakres Rozdzielczość Niepewność podstawowa 187,0 V 265,0 V 0,1 V (2 % w.m. + 2 cyfry) pomiar napięcia sieciowego pomiędzy L i N zasilania miernika Pomiar częstotliwości sieci Zakres Rozdzielczość Niepewność podstawowa 45,0 Hz 55,0 Hz 0,1 Hz (2 % w.m. + 2 cyfry) pomiar częstotliwości napięcia sieciowego zasilania miernika Pomiar napięcia PE sieci (dla sieci TN) * Zakres Rozdzielczość Niepewność podstawowa ** 0,0 59,9V 0,1V (2% w.m. + 2 cyfry) pomiar napięcia sieciowego pomiędzy PE i N zasilania miernika * nie dotyczy trybu sieci IT, dla sieci TN, jeżeli napięcie pomiędzy L a PE jest większe od 180V, pomiar jest blokowany. ** dla U < 5V niepewność nie jest specyfikowana Pomiar rezystancji obwodu L-N Zakres Rozdzielczość Niepewność podstawowa 0 Ω 999 Ω 1 Ω (5 % w.m. + 5 cyfr) 1,00 kω 4,99 kω 0,01 kω napięcie pomiaru: 4 V 8 V AC prąd zwarcia: max. 5 ma Sprawdzenie bezpiecznika napięcie pomiaru: 4 V 8 V AC prąd próby: max. 5 ma Pomiar rezystancji przewodu uziemienia I=200 ma (tylko I klasa ochronności) Zakres Rozdzielczość Niepewność podstawowa 0,00 Ω...0,99 Ω (4 % w.m. + 2 cyfry) 0,01 Ω 1,00 Ω...19,99 Ω (4 % w.m. + 3 cyfry) 60 Wielkość wpływająca Oznaczenie Niepewność dodatkowa Położenie E 1 0 % Napięcie zasilania E 2 0 % Temperatura 0,1 %/ºC dla R 0,5 Ω E 3 0 %/ºC dla R < 0,5 Ω napięcie na nieobciążonym wyjściu : 4 V 12 V AC INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

63 prąd pomiarowy: 200 ma dla R = 0,2 Ω 1,99 Ω ustawialny limit górny w zakresie: 10 mω 1,99 Ω z rozdzielczością 0,01 Ω ustawialny czas pomiaru: 1 s 60 s z rozdzielczością 1 s i pozycją Cont (pomiar ciągły) w miejscu 0 Pomiar rezystancji przewodu uziemienia I=10 A (tylko I klasa ochronności) Zakres Rozdzielczość Niepewność podstawowa 0 mω mω 1 mω (3 % w.m. + 4 cyfry) 1,00 Ω...1,99 Ω 0,01 Ω (3 % w.m cyfr)* * dla pomiaru dwuprzewodowego Wielkość wpływająca Oznaczenie Niepewność dodatkowa Położenie E 1 0 % Napięcie zasilania E 2 0 % Temperatura E 3 0,1 %/ºC napięcie na nieobciążonym wyjściu : <12 V AC prąd pomiarowy: 10 A dla R 0,5 Ω ustawialny limit górny w zakresie: 10 mω 1,99 Ω z rozdzielczością 0,01 Ω ustawialny czas pomiaru: 1 s 60 s z rozdzielczością 1 s Pomiar rezystancji przewodu uziemienia I=25 A (tylko I klasa ochronności) Zakres Rozdzielczość Niepewność podstawowa 0 mω...999mω 1 mω (3 % w.m. + 4 cyfry) 1,00 Ω...1,99 Ω 0,01 Ω (3 % w.m cyfr)* * dla pomiaru dwuprzewodowego Wielkość wpływająca Oznaczenie Niepewność dodatkowa Położenie E 1 0 % Napięcie zasilania E 2 0 % Temperatura E 3 0,1 %/ºC napięcie na nieobciążonym wyjściu : <12 V AC prąd pomiarowy: 25 A dla R 0,2 Ω ustawialny limit górny w zakresie: 10 mω 1,99 Ω z rozdzielczością 0,01 Ω ustawialny czas pomiaru: 1 s 60 s z rozdzielczością 1 s Pomiar rezystancji izolacji napięciem 100V Zakres pomiarowy wg IEC dla U N = 100 V: 100 kω 99,9 MΩ Zakres Rozdzielczość Niepewność podstawowa 0 kω kω 1 kω 2,00 MΩ...19,99 MΩ 0,01 MΩ (5 % w.m. + 8 cyfr) 20,0 MΩ...99,9 MΩ 0,1 MΩ Wielkość wpływająca Oznaczenie Niepewność dodatkowa Położenie E 1 0 % Napięcie zasilania E 2 0 % Temperatura E 3 0,1 %/ºC Pojemność 0 % dla R 20 MΩ E 7 nie specyfikowana dla R > 20 MΩ INSTRUKCJA OBSŁUGI PAT-806-IT wersja

64 dokładność zadawania napięcia (Robc [] 1000*U N [V]): % od ustawionej wartości prąd nominalny: min 1 ma 1,4 ma ustawialny limit dolny w zakresie 0,1 MΩ.9,9 MΩ z rozdzielczością 0,1 MΩ ustawialny czas pomiaru: Cont (pomiar ciągły), 4 s 3min z rozdzielczością 1 s wykrywanie niebezpiecznego napięcia przed pomiarem rozładowanie mierzonego obiektu Uwaga: Dla R < 50 kω niepewność nie jest specyfikowana. Pomiar rezystancji izolacji napięciem 250 V Zakres pomiarowy wg IEC dla U N = 250 V: 250 kω 199,9 MΩ Zakres Rozdzielczość Niepewność podstawowa 0 kω kω 1 kω 2,00 MΩ...19,99 MΩ 0,01 MΩ (5 % w.m. + 8 cyfr) 20,0 MΩ...199,9 MΩ 0,1 MΩ Wielkość wpływająca Oznaczenie Niepewność dodatkowa Położenie E 1 0 % Napięcie zasilania E 2 0 % Temperatura E 3 0,1 %/ºC Pojemność 0 % dla R 20 MΩ E 7 niespecyfikowana dla R > 20 MΩ dokładność zadawania napięcia (Robc [] 1000*U N [V]): -0 % +30 % od ustawionej wartości prąd nominalny: min 1 ma 1,4 ma ustawialny limit dolny w zakresie 0,1 MΩ.9,9 MΩ z rozdzielczością 0,1 MΩ ustawialny czas pomiaru: Cont (pomiar ciągły), 4 s 3 min z rozdzielczością 1 s wykrywanie niebezpiecznego napięcia przed pomiarem rozładowanie mierzonego obiektu Uwaga: Dla R < 50 kω niepewność nie jest specyfikowana. Pomiar rezystancji izolacji napięciem 500 V Zakres pomiarowy wg IEC dla U N = 500 V: 500 kω 599,9 MΩ Zakres Rozdzielczość Niepewność podstawowa 0 kω kω 1 kω 2,00 MΩ...19,99 MΩ 0,01 MΩ (5 % w.m. + 8 cyfr) 20,0 MΩ...599,9 MΩ 0,1 MΩ Wielkość wpływająca Oznaczenie Niepewność dodatkowa Położenie E 1 0 % Napięcie zasilania E 2 0 % Temperatura E 3 0,1 %/ºC Pojemność 0 % dla R 20 MΩ E 7 niespecyfikowana dla R > 20 MΩ dokładność zadawania napięcia (Robc [] 1000*U N [V]): -0 % +30 % od ustawionej wartości prąd nominalny: min 1 ma 1,4 ma ustawialny limit dolny w zakresie 0, 1.9,9 MΩ z rozdzielczością 0,1 MΩ 62 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

65 ustawialny czas pomiaru: Cont (pomiar ciągły), 4 s 3 min z rozdzielczością 1 s wykrywanie niebezpiecznego napięcia przed pomiarem rozładowanie mierzonego obiektu Uwaga: Dla R < 50 kω niepewność nie jest specyfikowana. Pomiar zastępczego prądu upływu Zakres Rozdzielczość Niepewność podstawowa 0,00 ma...3,99 ma 0,01 ma (5 % w.m. + 2 cyfry) 4,0 ma...19,9 ma 0,1 ma Wielkość wpływająca Oznaczenie Niepewność dodatkowa Położenie E 1 0 % Napięcie zasilania E 2 0 % Temperatura E 3 0,075 %/ºC napięcie rozwarcia: 25 V 50 V rezystancja wewnętrzna urządzenia sprawdzającego 2 kω ± 20 % ustawialny limit górny w zakresie: 0,01 ma 9,9 ma rozdzielczość 0,01 ma/0,1 ma ustawialny czas pomiaru w zakresie: Cont, 4 s 60 s z rozdzielczością 1 s Pomiar prądu upływu PE Uwaga: W połowie czasu pomiaru miernik automatycznie zamienia biegunowość na gnieździe sieciowym pomiarowym i jako wynik finalny wyświetla wartość większą. Zakres Rozdzielczość Niepewność podstawowa 0,00 ma...3,99 ma 0,01 ma (5 % w.m. + 2 cyfry) 4,0 ma...19,9 ma 0,1 ma Wielkość wpływająca Oznaczenie Niepewność dodatkowa Położenie E 1 0 % Napięcie zasilania E 2 0 % Temperatura E 3 0,1 %/ºC Pobór prądu przez urządzenie badane E 4 0 % Pole magnetyczne niskiej 0,02 ma I < 4 ma E częstotliwości 5 0 dla I 4 ma Kształt napięcia sieci (CF) E 8 0 % napięcie pomiarowe sieciowe pasmo pomiaru prądu 40 Hz 100 khz niepewność związana z pomiarem w paśmie do 100 khz nie powinna przekraczać ±3 db dla 100 khz ustawialny limit górny w zakresie: 0,01 ma 9,9 ma rozdzielczość 0,01 ma/0,1ma ustawialny czas pomiaru w zakresie: Cont, 4 s 60 s z rozdzielczością 1 s INSTRUKCJA OBSŁUGI PAT-806-IT wersja

66 Pomiar różnicowego prądu upływu Uwaga: W połowie czasu pomiaru miernik automatycznie zamienia biegunowość na gnieździe sieciowym pomiarowym i jako wynik finalny wyświetla wartość większą. Zakres Rozdzielczość Niepewność podstawowa 0,00 ma...3,99 ma 0,01 ma (5 % w.m. + 2 cyfry) 4,0 ma...19,9 ma 0,1 ma Wielkość wpływająca Oznaczenie Niepewność dodatkowa Położenie E 1 0 % Napięcie zasilania E 2 0 % Temperatura E 3 0,1 %/ºC Pobór prądu przez urządzenie badane E 4 Prąd Niepewność wspólny dodatkowa 0 A...4 A 0 4 A...8 A ±0,03 ma 8 A...16 A ±0,08 ma 2 cyfry I < 4 ma 0 cyfr dla I 4 ma Pole magnetyczne niskiej częstotliwości E 5 Kształt napięcia sieci (CF) E 8 0 % pasmo pomiaru prądu 20 Hz 100 khz niepewność związana z pomiarem w paśmie do 100 khz nie powinna przekraczać ±3 db dla 100 khz ustawialny limit górny w zakresie: 0,01 ma 9,9 ma rozdzielczość 0,01 ma/0,1 ma ustawialny czas pomiaru w zakresie: Cont, 4 s 60 s z rozdzielczością 1 s Pomiar dotykowego prądu upływu Zakres Rozdzielczość Niepewność podstawowa 0,000 ma...4,999 ma 0,001 ma (5 % w.m. + 3 cyfry) Wielkość wpływająca Oznaczenie Niepewność dodatkowa Położenie E 1 0 % Napięcie zasilania E 2 0 % Temperatura E 3 0,25 μa/ºc Kształt napięcia sieci (CF) E 8 0 % pasmo pomiaru prądu wynika z zastosowanego układu pomiarowego ze skorygowanym prądem dotykowym symulującego odczuwanie i reakcję człowieka, zgodnie z PN-EN 60990: 2002 ustawialny limit górny w zakresie: 0,01 ma 1,99 ma rozdzielczość 0,01 ma ustawialny czas pomiaru w zakresie: Cont, 4 s 60 s z rozdzielczością 1 s Pomiar znamionowego napięcia urządzeń spawalniczych w stanie bez obciażenia U0 Pomiar napięcia UR (r.m.s.) Zakres Rozdzielczość Niepewność podstawowa 5,0 V 170,0 V 0,1 V (2,5 % w.m. + 5 cyfr) ustawialny limit górny w zakresie: 5,0 V 170,0 V rozdzielczość 1 V 64 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

67 Pomiar napięcia UP (peak) Zakres Rozdzielczość Niepewność podstawowa 5,0 V 240,0 V 0,1 V (2,5 % w.m. + 5 cyfr) ustawialny limit górny w zakresie: 5,0 V 240,0 V rozdzielczość 1 V Pomiar prądu upływu obwodu spawania IL Zakres Rozdzielczość Niepewność podstawowa 0,00 ma 14,99 ma 0,01 ma (5 % w.m. + 2 cyfry) Wielkość wpływająca Oznaczenie Niepewność dodatkowa Położenie E 1 0 % Napięcie zasilania E 2 0 % Temperatura E 3 0,25 μa/ºc Kształt napięcia sieci (CF) E 8 0 % pasmo pomiaru prądu wynika z zastosowanego układu pomiarowego zgodnego z PN-EN ustawialny limit górny w zakresie: 0,10 ma 14,90 ma rozdzielczość 0,1 ma ustawialny czas pomiaru w zakresie: 6 s 60 s z rozdzielczością 1 s Pomiar mocy S Zakres Rozdzielczość Niepewność podstawowa 0 VA VA 1 VA (5 % w.m. + 3 cyfry) 1 kva 3,99 kva 0,01 kva ustawialny czas pomiaru w zakresie: Cont, 1 s 60 s z rozdzielczością 1 s Pomiar poboru prądu Zakres Rozdzielczość Niepewność podstawowa 0,00 A...15,99 A 0,01 A (2 % w.m. + 3 cyfry) ustawialny czas pomiaru w zakresie: Cont, 1 s 60 s z rozdzielczością 1 s Pomiar napięcia na gnieździe pomiarowym Zakres Rozdzielczość Niepewność podstawowa 187,0 V 265,0 V 0,1 V (2 % w.m. + 2 cyfry) Pozostałe dane techniczne a) rodzaj izolacji...podwójna, wg PN-EN i IEC UWAGA! Podczas pomiaru S, I, IPE oraz IT PE gniazda zasilającego jest połączone z PE gniazda pomiarowego. b) kategoria pomiarowa... II 300V wg PN-EN c) stopień ochrony obudowy wg PN-EN IP40 d) zasilanie miernika V 265 V, 50 Hz e) prąd obciążenia... max 16 A (230 V) INSTRUKCJA OBSŁUGI PAT-806-IT wersja

68 f) wymiary mm x 235 mm x 120 mm g) masa miernika... ok. 5,0 kg h) temperatura przechowywania C C i) temperatura pracy... 0 C C j) wilgotność % 80 % k) temperatura nominalna C C l) wilgotność odniesienia % 60 % m) wysokość n.p.m.... < 2000 m n) wyświetlacz... LCD, segmentowy o) pamięć wyników pomiarów komórek p) transmisja wyników... łącze USB 2.0 q) standard jakości... opracowanie, projekt i produkcja zgodnie z ISO 9001 r) wyrób spełnia wymagania EMC wg norm... PN-EN :2009 i PN-EN :2006 Uwaga: Podczas pomiaru ciągłości PE prądem 10/25 A przyrząd może wytwarzać zakłócenia o wartości przekraczającej dopuszczalne poziomy określone w normie PN-EN i powodować zakłócenia w innych urządzeniach. Uwaga: Bezpiecznik F500mA/250V zabezpiecza pomiary RPE 200mA, IT oraz IL Wyposażenie standardowe W skład standardowego kompletu dostarczanego przez producenta wchodzą: przewód zasilający 1 szt. WAPRZZAS1 przewód pomiarowy banan/banan 1,2 m czarny 2 szt WAPRZ1X2BLBB2X5 przewód 1,2 m dwużyłowy (10/25 A) U2/I2 1 szt. WAPRZ1X2DZBB2 krokodyl czarny 1 kv 2 szt. WAKROBL30K03 krokodyl Kelvina 1 szt. WAKROKELK06 sonda 1 kv czarna 1 szt. WASONBLOGB3 sonda silnoprądowa Sonel 1 szt. WASONSPGB1 przewód USB WAPRZUSB bezpiecznik VXP 15A 250VAC 6.3x32mm Littlefuse 2 szt. WAPOZB15PAT futerał WAFUTL5 instrukcja obsługi karta gwarancyjna 11.3 Wyposażenie dodatkowe Dodatkowo u producenta i dystrybutorów można zakupić następujące elementy nie wchodzące w skład wyposażenia standardowego: naklejki z kodami kreskowymi naklejki PASS (rolka 50 szt. naklejek) naklejki FAIL (rolka 50 szt. naklejek) naklejki z kodami kreskowymi (rolka 100 szt. naklejek) przewód 1,2 m dwużyłowy (10/25 A) U1/I1 1 szt. WAPRZ1X2DZBB1 krokodyl czarny 1 kv 1 szt. WAKROBL20K01 sonda czarna 1 kv 1 szt. WASONBLOGB3 66 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01

69 przewód pomiarowy banan/banan 1,2 m 1 szt. (czarny) WAPRZ1X2BLBB przewód - adapter shuko/iec (do testowania przedłużaczy) WAADAPATIEC1 adapter gniazd trójfazowych 16 A* WAADAPAT16P adapter gniazd trójfazowych 16 A przełączany** WAADAPAT16PR adapter gniazd trójfazowych 32 A* WAADAPAT32P adapter gniazd trójfazowych 32 A przełączany** WAADAPAT32PR adapter gniazd przemysłowych 16 A*** WAADAPAT16F1 adapter gniazd przemysłowych 32 A*** WAADAPAT32F1 przejściówka IEC do testowania przewodów IEC zakończonych koniczynką (IEC C6 na IEC C13) WAADAPATIEC2 czytnik kodów kreskowych USB WAADACK1 drukarka raportów/kodów USB, przenośna WAADAD1 program Sonel PAT WAPROSONPAT1 * - Adaptery te mają na stałe zwarte ze sobą linie L1, L2, L3 gniazda trójfazowego i połączone z linią L wtyku jednofazowego. ** - W adapterach tych zastosowano przełącznik obrotowy umożliwiający następujące połączenia: 1 - L gniazda pomiarowego połączone z L1 2 - L gniazda pomiarowego połączone z L2 3 - L gniazda pomiarowego połączone z L3 4 - L gniazda pomiarowego połączone z L1+L2+L3 (zwarte) *** - Adaptery przeznaczone są do badań bezpieczeństwa urządzeń zasilanych z gniazd przemysłowych 16 A i 32 A, o ile urządzenie badane nie pobiera prądu większego niż 16 A. Umożliwiają wykonywanie wszystkich pomiarów dostępnych w przyrządzie PAT-806-IT na gnieździe sieciowym pomiarowym. UWAGA! Adapterów gniazd trójfazowych i przemysłowego 32 A nie wolno stosować do pomiarów: prądów upływu IPE oraz IΔ, mocy i poboru prądu (szczegółowe informacje o zastosowaniu adapterów znajdują się w Instrukcji obsługi adapterów PAT). 12 Producent Producentem przyrządu prowadzącym serwis gwarancyjny i pogwarancyjny jest: SONEL S. A. ul. Wokulskiego Świdnica tel. (74) (Biuro Obsługi Klienta) bok@sonel.pl internet: Uwaga: Do prowadzenia napraw serwisowych upoważniony jest jedynie producent. INSTRUKCJA OBSŁUGI PAT-806-IT wersja

70 13 Usługi laboratoryjne Laboratorium Badawczo-Wzorcujące firmy SONEL S.A. oferuje usługi wzorcowania następujących przyrządów związanych z pomiarami wielkości elektrycznych i nieelektrycznych: - mierników do pomiarów przeciwporażeniowych i ochronnych: rezystancji izolacji, rezystancji i impedancji pętli zwarcia, rezystancji uziemień i rezystywności gruntu, parametrów wyłączników różnicowoprądowych oraz mierników wielofunkcyjnych obejmujących funkcjonalnie w/w przyrządy, - mierników bezpieczeństwa sprzętu elektrycznego, - multimetrów, - analizatorów jakości zasilania, - mierników do pomiaru małych rezystancji, - kamer termowizyjnych, - pirometrów, - luksomierzy. Ponadto Laboratorium wykonuje wzorcowania wzorców napięć, prądów oraz rezystancji. Świadectwo wzorcowania jest dokumentem potwierdzającym zgodność parametrów zadeklarowanych przez producenta badanego przyrządu odniesione do wzorca państwowego, z określeniem niepewności pomiaru. Zgodnie z normą PN-EN ISO 10012:2004 Systemy zarządzania pomiarami - Wymagania dotyczące procesów pomiarowych i wyposażenia pomiarowego, firma SONEL S.A. zaleca dla produkowanych przez siebie przyrządów, stosowanie okresowej kontroli metrologicznej nie rzadziej, niż co 13 miesięcy. Dla wprowadzanych do użytkowania fabrycznie nowych przyrządów posiadających Certyfikat Kalibracji lub Świadectwo Wzorcowania, kolejną kontrolę metrologiczną (wzorcowanie) zaleca się przeprowadzić w terminie do 13 miesięcy od daty zakupu, jednak nie później, niż 19 miesięcy od daty produkcji. Uwaga: W przypadku przyrządów wykorzystywanych do badań związanych z ochroną przeciwporażeniową, osoba wykonująca pomiary powinna posiadać całkowitą pewność, co do sprawności używanego przyrządu. Pomiary wykonane niesprawnym miernikiem mogą przyczynić się do błędnej oceny skuteczności ochrony zdrowia, a nawet życia ludzkiego. 68 INSTRUKCJA OBSŁUGI PAT-806-IT wersja 1.01
