1 Postępowanie nr ZP/104/025/D/14 Załącznik 11A do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA CZĘŚĆ A - Meble Zamówienie obejmuje wykonanie mebli, ich dostawę, wniesienie oraz montaż. Meble należy wypoziomować, szafki wiszące zawiesić. Wymiary przytoczone przez Zamawiającego należy bezwzględnie sprawdzić przed rozpoczęciem realizacji (wskazana wizja lokalna przed złożeniem oferty). Wykonawca odpowiada za dopasowanie mebli do poszczególnych pomieszczeń, zinwentaryzowanych przez siebie, we własnym zakresie (ze szczególnym uwzględnieniem wszystkich podciągów oraz instalacji istniejących w budynku). Wymiary pomieszczeń, w których zaprojektowano meble mogą ulec zmianie, ze względów na prowadzone w nich prace remontowo-budowlane. W przypadku znacznych różnic wymiarowych, wszelkie zmiany należy skonsultować z Zamawiającym. Wykonawca dostarczy meble fabrycznie nowe, wykonane z fabrycznie nowych, bezpiecznych materiałów, które nie będą przedmiotem praw osób trzecich. Pokój 273A 1. Biblioteczka 01 rys.1, poz.01; rys.2 szt.2 Kolor płyty Grusza Polna Ciemna 2. Szafa biurowa 02 rys.1, poz.02; rys.7 szt.2 Kolor płyty Grusza Polna Ciemna 3. Szafa biurowa 03 rys.1, poz.03 szt. 1 Kolor płyty Grusza Polna Ciemna 4. Szafa ubraniowa 04 rys.1, poz.04; rys.8 szt.1 Kolor płyty Grusza Polna Ciemna 5. Stół 05 rys..9 szt.1 Kolor płyty Grusza Polna Ciemna 6. Biurko 06 rys.10; rys.11 kpl.1 Kolor płyty Grusza Polna Ciemna 7. Odbojnica 07 poz.07 szt.1 Kolor płyty Grusza Polna Ciemna 8. Zabudowa kaloryfera 08 rys.16 szt.1 Kolor płyty Grusza Polna Ciemna 1

2 Pokój 273B 9. Szafa gospodarcza 09 rys.17, poz.09 szt Segment gospodarczy 10 rys.17, poz.10 szt Segment gospodarczy 11 rys.17, poz.11 szt Segment biblioteczny 12 rys.17, poz.12 szt Szafa ubraniowa 13 rys.20, poz.13 szt Szafa gospodarcza rys.21, poz.14 szt Biblioteczka 15 rys.22, poz.15 szt Szafka gospodarcza 16 rys.23; poz.16 szt Biurko 17 rys.24, poz.17; rys.25; rys.26 kpl Biurko 18 rys.24, poz.18 kpl Dostawka biurka rys.24, poz.19; rys.27 szt Półka 20 rys.28 szt.2 Kolor płyty Grusza Polna 21. Zabudowa kaloryfera poz.21 szt.1 Kolor płyty Grusza Polna 22. Odbojnica 22 poz.22 szt.1 Kolor płyty Grusza Polna 23. Odbojnica 23 poz.23 szt.1 2

3 Pokój 273C 24. Szafa ubraniowa 24 poz.24, rys 29 szt.1 Kolor płyty Grusza Polna Ciemna 25. Biblioteczka 25 poz.25,rys.29 szt.3 Kolor płyty Grusza Polna Ciemna 26. Biblioteczka 26 poz.26,rys.31 szt.2 Kolor płyty Grusza Polna Ciemna 27. Biblioteczka 27 poz.27,rys.31 szt.1 Kolor płyty Grusza Polna Ciemna 28. Biurko 28 poz.28,rys.32 kpl.1 Kolor płyty Grusza Polna Ciemna 29. Biurko 29 poz.29,rys.33 kpl.1 Kolor płyty Grusza Polna Ciemna 30. Stolik 30 poz.30 szt.1 Kolor płyty Grusza Polna Ciemna 31. Odbojnica 31 poz.31 szt.1 Kolor płyty Grusza Polna Ciemna 32. Zabudowa kaloryfera 32 poz.32; rys.16 szt.1 Kolor płyty Grusza Polna Ciemna MEBLE DO POZOSTAŁYCH POMIESZCZEŃ CUI 33. Biurko 33 rys.34 szt Biurko 34 rys.36 szt Biurko 35 rys.37 szt Segment biblioteczny rys.38 szt Szafa ubraniowa 37 rys.39 szt Szafka dolna 38 rys.40 szt Szafka dolna 39 rys.41 szt.8 3

4 40. Odbojnica 40 szt Wieszak 41 rys.42 szt Segment biblioteczny 42 rys.43 szt Segment gospodarczy 43 rys.44 szt Segment gospodarczy 44 rys.45 szt Stolik 45 rys.46 szt Szafka wisząca 46 rys.47 szt Szafka wisząca 47 rys.47 szt Półka 48 rys.48 szt Półka 49 rys.49 szt Półka 50 rys.49 szt Szafa techniczna 51 rys.50 szt Stół laboratoryjny 52 rys.51; 52; 53; 54; 55; 56; 57 szt.3 Kolor płyty wg opisu 53. Szafa ubraniowa "80" rys.58 szt.1 Kolor płyty dobrać do mebli 54. Biblioteczka "80" rys.59 szt.2 Kolor płyty dobrać do mebli 55. Biblioteczka "40" rys.60 szt.1 Kolor płyty dobrać do mebli 56 Odbojnica 56 szt.3 Kolor płyty dobrać do mebli 4

5 57. Odbojnica 57 szt.3 Kolor płyty dobrać do mebli 58. Segment gospodarczy 58 rys.61 szt.1 mebli POKÓJ 273A Grusza Polna Ciemna Olcha Górska Pokój 273A ustawienie mebli widok 1 Pokój 273A ustawienie mebli widok 2 5

6 Rys BIBLIOTECZKA 01 (rys.1, poz.01; rys.2) WYKONANIE Biblioteczka wykonana z płyt wiórowej laminowanej o gr.18 mm. wąskie płaszczyzny korpusów okleinowane obrzeżem PCV o gr.0,8 mm, natomiast wąskie płaszczyzny drzwi okleinowane obrzeżem PCV o gr.2 mm. We wszystkich meblach muszą być zastosowane zamki patentowe meblowe z możliwością dowolnego konfigurowania zamków otwierania, wskazanych przez użytkownika, jednym kluczem, zarówno szafek, szaf jak i kontenerów. Należy zastosować typ zamków, w których występuje możliwość wymiany wkładek patentowych (bębenków) bez konieczności demontażu całego zamka. Zamki uzbroić we wkładki patentowe (w trakcie montażu) zgodnie ze wskazaniami bezpośredniego Użytkownika mebli. Do każdego zamka (wkładki patentowej) należy dołączyć min. po dwa kluczyki. Uwaga należy zastosować odpowiednio zamki prawe i lewe. W szafach dwudrzwiowych zastosować zamki baskwilowe trzypunktowe (z listwą przymykową) bez użycia zasuwek, z zastosowaniem metalowego kołka oporowego (rys. 3). Listwa przymykowa wykonana z PCV typu zatrzask zakrywająca wkręty mocujące z amortyzatorem silikonowym na całej długości. 6

7 Wszelkie wzajemne połączenia płytowe muszą być wykonane za pomocą kołków drewnianych d = 8 mm w rozstawie co najmniej 96 mm z użyciem kleju typu wikol. Nie dopuszcza się skręcania mebli przy użyciu wkrętów konfirmatów lub innych złączy Rys.2 mimośrodowych. Na wszystkich płaszczyznach niedopuszczalne rysy, ubytki laminatu, oraz niedbale wykonane zaprawki. Całość mocować do ściany za pomocą kątowników i kołków rozporowych. Wysokość listwy cokołowej 100 mm. Uchwyty meblowe metalowe o rozstawie 128 mm w kolorze srebrny mat (nie dopuszcza się uchwytów wykonanych z tworzyw sztucznych). Zastosować regulatory poziomu (rys.4), otwory po regulatorach zamaskować osłonami z tworzywa w klorystyce płyty. Rozmieszczenie półek wynika z podziału segregatorowego, z mozliwością regulacji w pionie w zakresie 64 mm. Drzwi mocować na zawiasy puszkowe posiadające dożywotnią gwarancję potwierdzoną atestem producenta wytrzymałością razy otwierania i zamykania. Ilość zawisów dla poszczególnych drzwi dobrać zgodnie z zaleceniami producenta (wysokośc i szerokość drzwi). W przypadku stawiania obok siebie regałów oraz łączenia nadstawek należy zastosować połączenie za pomocą śrub M6 imbus i nakrętki. typu ERICSON. Kolor połączenia dobrany kolorystycznie do mebla. Ścianę tylną wykonać z płyty HDF foliowanej o grubości 3 mm, kolor foli i rysunek dobrać do zastowanej płyty. W bokach mebli wykonać frezowania na płytę HDF zgodnie z rys.5 w boki mebli. W drzwiach oszklonych - szyba o gr. 4 mm wpuszczana w wąskie płaszczyzny ramiaków (wklejana). Górny wieniec nakładany. Mocowanie płyty HDF do boków za pomocą gwoździ pierścieniowych lub zszywek stolarskich. Zamawiający wymaga aby rysunek usłojenia płyty na drzwiach górnych, środkowych i dolnych stanowił ciągłość 7

8 wzoru i był wykonany z jednej wstęgi o szerokości drzwi a nastepnie rozciętej na wysokość drzwi ( rys.6) SZAFA BIUROWA 02 (rys.1, poz.02; rys.7) WYKONANIE Rys. 3 Rys.4 Rys.7 Rys.5 Rys.8 Rys.6 Ogólne warunki wykonania pkt

9 SZAFA BIUROWA 03 (rys.1, poz.03) WYKONANIE Ogólne warunki wykonania pkt Głębokość szafy oraz wcięcie dopasować do całej zabudowy na podstawie własnych pomiarów SZAFA UBRANIOWA 04 (rys.1, poz.04; rys.8) WYKONANIE Ogólne warunki wykonania pkt zastosować drążek na ubrania mocowany na stałe STÓŁ 05 (rys.9) WYKONANIE Ogólne warunki wykonania pkt Stół wykonany na stelażu metalowym. Nogi stołu wykonane z profilu metalowego o przekroju kwadratowym 40x40 mm zakończone regulatorem poziomu w zakresie 20 mm. Oskrzynie wzdłużne i poprzeczne wykonane z profilu metalowego o przekroju 40 x 20 mm. Połączenie nóg z oskrzyniami na stałe za pomocą spawu (nie dopuszcza się połączeń skręcanych). Całość malowana farbą proszkową w kolorze RAL 9006 mat i strukturze skórki pomarańczy (nie dopuszcza się połysku, półpołysku, półmatu), spaw powinien być gładki i płynny bez załamań. Niedopuszczalnym jest brak prostopadłości nogi względem obwiedni podblatowej, zacieki lakieru, prześwity stali, ubytki (wżery) na powierzchni. Blat stołu wykonana z płyty wiórowej laminowanej o grubości 36 mm, Wąskie płaszczyzny oklejone obrzeżem PCV o grubości 2 mm. Wysokość stołu 780 mm. Rys BIURKO 06 (rys.10; rys.11) WYKONANIE Ogólne warunki wykonania pkt i W kontenerze (rys.15) i szafce (15a) zastosować szuflady osadzone na prowadnicach rolkowych, samo domykających grawitacyjnie z uwzględnieniem grubości prowadnicy (grubość blachy wraz z powłoką lakierniczą) zgodnie z rys.12 i 13. Maksymalna strata wysuwu ok. 20% długości. Długość prowadnic musi odpowiadać długości boków szuflad, te z kolei powinny zapewniać maksymalną długość szuflady (w module co 5 cm) w zależności od wewnętrznej głębokości korpusu mebla. 9

10 Pierwsza szuflada H 80 mm (piórnik wykonany z wypraski PCV w kolorze aluminium lub jasnopopielatym, osadzony na prowadnicach.). Kontener i wózek pod komputer powinny posiadać rolki gumowane samo skrętne z hamulcem o maksymalnej, całkowitej wysokości 60 mm. Szuflady zamykane na zamek centralny ( z uwzględnieniem opisu w punkcie 1.1.0). Uwaga przy jednoczesnym wysunięciu wszystkich szuflad, ich czoła nie mogą uderzać lub ocierać się wzajemnie o siebie, jak i o górny wieniec mebla. Niedopuszczalnym jest wadliwy montaż prowadnic brak równoległości wysuwu; czoła szuflad muszą przylegać w pionie do boków korpusu. W szafce (rys.15a) zamawiający wymaga aby zamek meblowy montowany w drzwiczkach, zamykał i otwierał jednocześnie drzwi i szufladę. Przeloty kablowe o średnicy d=60 mm (z zatyczką otworu) dobrać kolorystycznie do płyty roboczej biurka a rozmieszczenie ich ustalić z zleceniodawcą. Pod płytą roboczą zamocować modułowe kanały kablowe wykonane z pcv w kolorze aluminium (rys.14). Kanały kablowe mocować wzdłuż oskrzyń rys.11. Płytę maskującą mocować do nóg. Płyta robocza o grubości 36 mm. Wysokość biurka 780 mm. Kanały kablowe zastosować w wszystkich biurkach. Rys.10 10

11 Rys.11 11

12 Rys.12 Rys

13 Rys.14 Rys.15 Rys.15 a Uwaga! W wszystkich biurkach zastosować kontener wg rys SKŁAD W skład biurka wchodzi : 1. Kontener wys. 570mm x szer. 420 mm. x gł. 550 mm. szt.1 2. Szafka 570 x 450 x 550 mm szt.1 13

14 ODBOJNICA 07 (poz. 07) WYKONANIE Ogólne warunki wykonania pkt Wymiary 1100 x 400 mm. Mocować do ściany za pomocą kołków rozporowych i kleju montażowego. Otwory po kołkach zamaskować zaślepkami z tworzywa w kolorze płyty ZABUDOWA KALORYFERA 08 (rys.16) WYKONANIE Ogólne warunki wykonania pkt Obudowa kaloryfera wykonana z płyty wiórowej laminowanej o gr.18 mm. Całość mocować do ściany za pomocą kątowników i kołków rozporowych. W części regulacji grzejnika zastosować zamaskowany otwór umożliwiający jego regulację bez zdejmowania całej osłony. Osłona wykonana z blachy perforowanej malowanej proszkowo w kolorze zgodnie z pkt Do kalkulacji przyjąć wysokość 900 mm.wymiary podano w przybliżeniu w celu skalkulowania wyrobu, dokładny pomiar wykonuje wykonawca. Rys.16 14

15 POKÓJ 273B pokój 273B ustawienie mebli widok 1 pokój 273B ustawienie mebli widok 2 15

16 Rys SZAFA GOSPODARCZA 09 (rys.17, poz. 09) WYKONANIE Ogólne warunki wykonania pkt Dolna część szafy przystosowana do przechowywania drabiny. Nad drabiną dodatkowo dwie półki. Dodatkowo wykonawca dostarcza drabinę aluminiową cztero- stopniową wg rys.18. Parametry drabiny - nośność 120 kg - wysokość 1500 mm - szerokość 420 mm - waga do 3,5 kg 16

17 Rys.19 Rys SEGMENT GOSPODARCZY 10 (rys.17, poz. 10) WYKONANIE Ogólne warunki wykonania pkt W przestrzeni żaluzjowej szafy blat wykonać z postformingu gr. 28 mm (płyta wiórowa pokryta jednostronnie laminatem HPL); czołowa krawędź zaoblona, pozostałe krawędzie blatu okleić obrzeżem pcv, zabezpieczyć silikonem oraz wykończyć kuchenną listwą przyblatową z uszczelką silikonową w kolorze aluminium na styku blatu z bokami i tyłem szafy. W blacie zamontować jednokomorowy zlew z ociekaczem (wpuszczany, wykonany z stali nierdzewnej) oraz baterię blatową. Zarówno zlew jak i baterię dostarcza wykonawca, przyłącza hydrauliczne leżą po stronie Wykonawcy. Tylną ścianę komory żaluzjowej wykonać z płyty wiórowej melaminowanej gr 18 mm. Nad blatem zamontować ociekarkę na naczynia (chromowaną) zgodnie z rys. 19. Szafa zamykana matą żaluzjową wykonaną z pcv w kolorze aluminium. Należy zastosować system żaluzji z hamulcem - możliwość zatrzymania żaluzji w dowolnym położeniu. Zamawiający wymaga zastosowania sprężynowych bębnów zwijających matę żaluzjową, prowadzenie żaluzji (z zastosowaniem prowadnic aluminiowych) po zewnętrznej stronie korpusu szafy, dzięki czemu licuje się ona z frontem drzwi nakładanych na korpus. W ścianie bocznej zamontować reling na ręczniki oraz trzy wieszaki. Usytuowanie relingu i wieszaków ustalić z użytkownikiem. Przestrzeż żaluzjowa musi posiadać system wentylacji grawitacyjnej zastosować dwie kratki wentylacyjne w kolorze aluminium SEGMENT GOSPODARCZY 11 (rys.17, poz. 11) WYKONANIE Ogólne warunki wykonania pkt i W części dolnej zamontować lodówkę podblatową do zabudowy z frontem meblowym o wymiarach ok. 56x55x82 cm. 17

18 Lodówka wyposażona w zamrażalnik o pojemności ok. 17 litrów, pojemność użytkowa chłodziarki 97 litrów. Pozostałe wymagane parametry techniczne: klasa energetyczna min. A+, automatyczne rozmrażanie chłodziarki, jeden agregat. Lodówkę dostarcza wykonawca. W nadstawce środkowej zamontować trzy półki. Głębokość i rozstaw półek ustalić z użytkownikiem. W nadstawce środkowej i górnej wykonać kanał wentylacyjny dla lodówki ( głębokość kanału zgodnie z zaleceniami producenta lodówki). Ściana tylna nadstawki środkowej i górnej wykonana z płyty wiórowej laminowanej SEGMENT BIBLIOTECZNY 12 (rys.17, poz. 12) WYKONANIE Ogólne warunki wykonania pkt SZAFA UBRANIOWA 13 (rys.20; poz. 13) WYKONANIE Ogólne warunki wykonania pkt W szafie zamontować wysuwany wieszak na ubrania. Wieszak montowany prostopadle do drzwi SZAFA GOSPODARCZA 14 (rys.21; poz. 14) WYKONANIE Ogólne warunki wykonania pkt Głębokość szafy oraz wcięcie dopasować do całej zabudowy na podstawie własnych pomiarów. 18

19 Rys.20 Rys.21 Rys.22 19

20 Rys.23 Rys BIBLIOTECZKA 15 (rys.22; poz. 15) WYKONANIE 20

21 Ogólne warunki wykonania pkt SZAFKA GOSPODARCZA 16 (rys.23) WYKONANIE Ogólne warunki wykonania pkt W szufladach zastosować prowadnice kulkowe z pełnym wysuwem o wytrzymałości na obciążenia minimum 30 kg w kolorze srebrnym polerowanym BIURKO 17 (rys.24, poz.17; rys.25) WYKONANIE Ogólne warunki wykonania pkt i Dokładną wysokość biurka ustalić z użytkownikiem. Szafka pod komputer (szer.420 x gł.520) dokładną wysokość ustalić z użytkownikiem. Biurko wyposażone w wysuwaną półkę pod klawiaturę komputerową o wymiarach ok. 700x400 mm. Półka wykonana z płyty melaminowanej gr. 18 mm, osadzona na prowadnicach rolkowych, przykręcana pod blatem biurka. Położenie półki oraz przelotów kablowych ustalić z bezpośrednim użytkownikiem. Płytę roboczą o gr. 36 wykonać wg rys.26. Podstawkę pod monitor zamocować na stałe do biurka. Dokładne usytuowanie podstawek uzgodnić z użytkownikiem, wymiary dostosować do istniejących monitorów WYKONANIE W skład biurka wchodzi : "A" kontener (rys.15) szt.1 "B" szafka pod komputer szt.1 "C" podstawka pod monitor szt.1 - szuflada pod klawiaturę szt.1 Rys.25 Rys.26 21

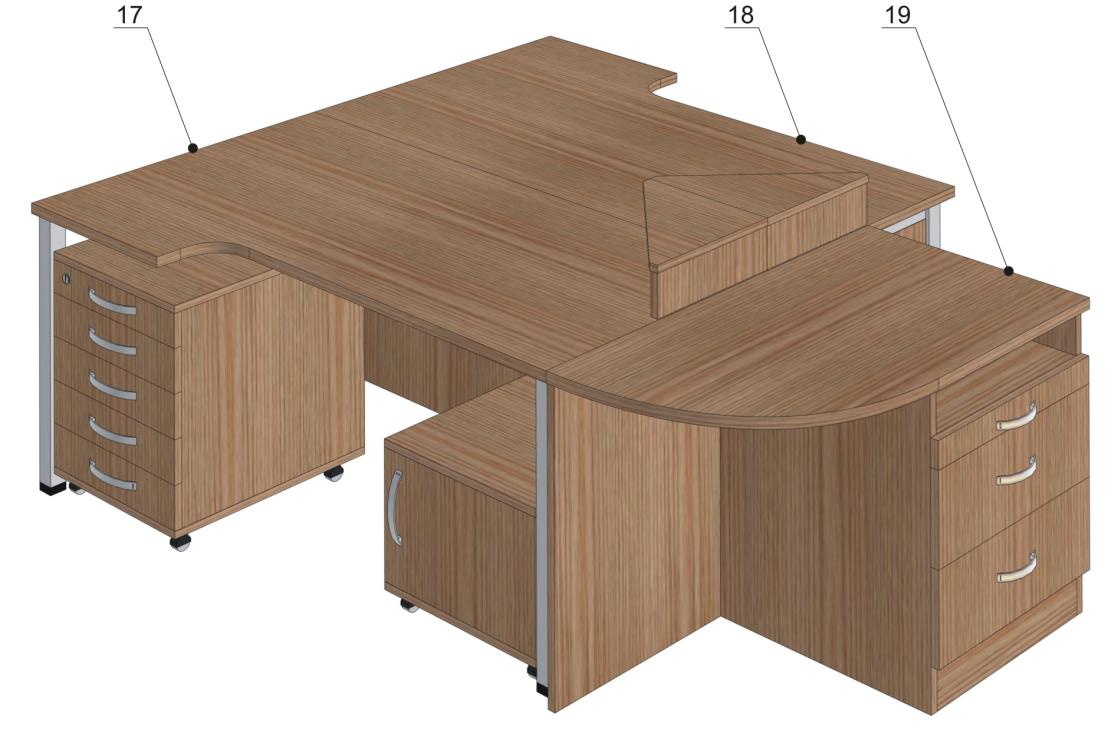

22 Rys BIURKO 18 (rys.24, poz.18) WYKONANIE Ogólne warunki wykonania pkt i Biurko wykonać jako lustrzane odbicie wg rys DOSTAWKA BIURKA 19 (poz.19, rys.24; rys.27) WYKONANIE Ogólne warunki wykonania pkt W półce pod skaner zastosować prowadnice kulkowe z pełnym wysuwem w kolorze srebrnym PÓŁKA 20 (rys.28; poz.20) WYKONANIE Ogólne warunki wykonania pkt Rys.28 22

23 ZABUDOWA KALORYFERA (poz.21) WYKONANIE Ogólne warunki wykonania pkt i Do kalkulacji przyjąć wymiary z rys.16. Dokładny pomiar wykonuje wykonawca ODBOJNICA 22 (poz.22) WYKONANIE Ogólne warunki wykonania pkt I Wymiary ~1600 x 400 mm ODBOJNICA 23 (poz.23) WYKONANIE Ogólne warunki wykonania pkt I Wymiary ~2200 x 400 mm. 23

24 POKÓJ 273C pokój 273C ustawienie mebli widok 1 pokój 273C ustawienie mebli widok 2 24

25 Rys SZAFA UBRANIOWA 24 (poz.24, rys.29) WYKONANIE Ogólne warunki wykonania pkt Dolna przestrzeń wyposażona w dwie ruchome półki, umiejscowione o odległości 20 cm od krawędzi górnej i dolnej. Zastosować uchwyty drążka ubraniowego wg rys

26 Rys BIBLIOTECZKA 25 (poz.25, rys.29) WYKONANIE Ogólne warunki wykonania pkt W wszystkich drzwiczkach zastosować zamki meblowe. Rys.31 26

27 BIBLIOTECZKA 26 (poz.26, rys.31) WYKONANIE Ogólne warunki wykonania pkt W wszystkich drzwiczkach zastosować zamki meblowe BIBLIOTECZKA 27 (poz.27, rys.31) WYKONANIE Ogólne warunki wykonania pkt W wszystkich drzwiczkach zastosować zamki meblowe BIURKO 28 (rys.32, poz.28) WYKONANIE Ogólne warunki wykonania pkt , , Rys SKŁAD W skład biurka wchodzi : 1. Kontener wys. 570mm x szer. 420 mm. x gł. 550 mm.(rys.15) szt.2 27

28 Rys BIURKO 29 (rys.33, poz.29) WYKONANIE Ogólne warunki wykonania pkt , , SKŁAD W skład biurka wchodzi : 1. Kontener wys. 570mm x szer. 420 mm. x gł. 550 mm. (rys.15) szt.1 2. Szafka 570 x 450 x 550 mm (rys.15a) szt STOLIK (poz.30) WYKONANIE Ogólne warunki wykonania pkt , , Płyta robocza o wymiarach 600 x 600 mm i wysokości 700 mm ODBOJNICA 31 (poz. 31) WYKONANIE Ogólne warunki wykonania pkt i Wymiary 850 x 400 mm ZABUDOWA KALORYFERA 32 (rys.16 ;poz. 32) WYKONANIE Ogólne warunki wykonania pkt i

29 MEBLE DODATKOWE BIURKO 33 (rys.34) WYKONANIE Ogólne warunki wykonania pkt , , Biurko wykonane na stelażu metalowym. Nogi biurka malowane proszkowo w kolorze wg opisu pkt ( Ø40 mm) z regulatorem wysokości w granicach mm, regulator osłonięty osłoną o wysokości max 140 mm wykonaną w tej samej kolorystyce co nogi biurka. Osłona powinna być wykonana z tworzywa i posiadać zaczepy pasujące do regulatorów wysokości. Obrót osłony powinien powodować ruch nogi w pionie. Połączenia nóg z stelażem metalowym powinny być połączone ze sobą za pomocą spawu i zapewniać stabilność stołu, spaw powinien być gładki i płynny. Niedopuszczalnym jest brak prostopadłości nogi względem obwiedni podblatowej, zacieki lakieru, prześwity stali. Płytę maskującą mocować do nóg za pomocą metalowych obejm w czterech punktach (rys.35). Płyta robocza o grubości mm. Położenie półki pod klawiaturę ustalić z użytkownikiem. Rys SKŁAD W skład biurka wchodzi : 1. Kontener wys. 570 mm x szer. 420 mm. x gł. 550 mm. (rys.15) szt.1 2. Wózek pod komputer o wymiarach 200 x 230 x 500 mm szt.1 3. Półka pod klawiaturę 100 x 700 x 400 mm. szt.1 4. Podstawka pod monitor 120 x 300 x 300 mm szt.1 29

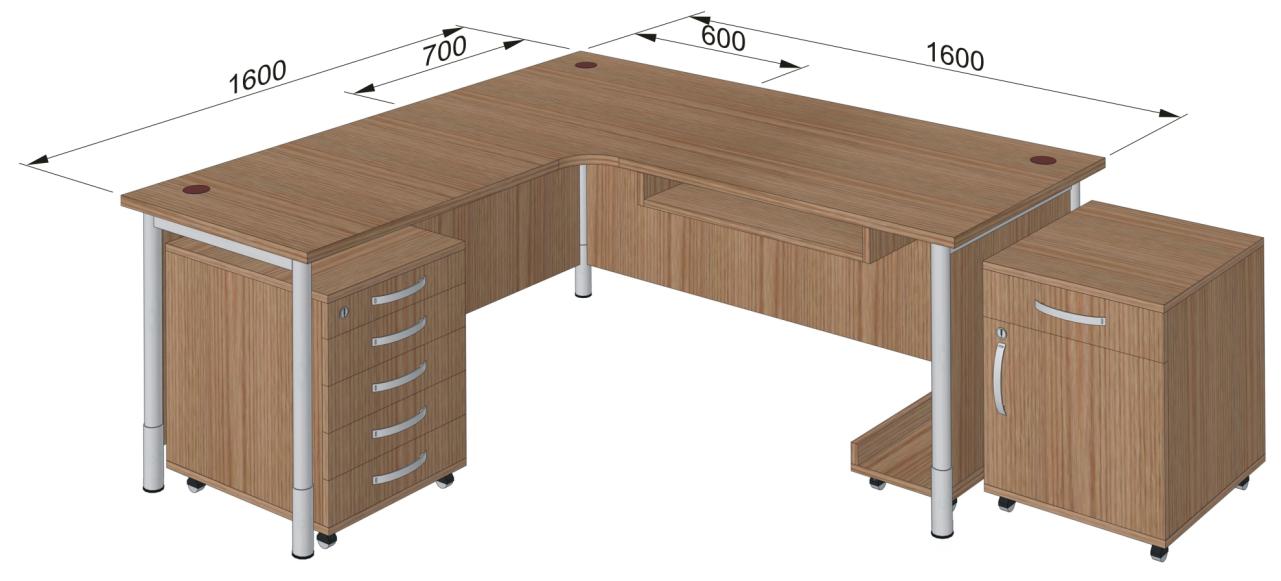

30 Rys BIURKO 34 (rys.36) WYKONANIE Ogólne warunki wykonania pkt , , SKŁAD W skład biurka wchodzi : 1. Kontener wys. 570 mm x szer. 420 mm. x gł. 550 mm. (rys15) szt.1 2. Wózek pod komputer o wymiarach 200 x 230 x 500 mm szt.1 3. Półka pod klawiaturę 100 x 700 x 400 mm. szt BIURKO 35 (rys.37) WYKONANIE Ogólne warunki wykonania pkt , , Dodatkowo w skład biurka wchodzi odbojnica mocowana na ścianę o wymiarach 900 x 400 mm wykonana z płyty wiórowej laminowanej o grubości 18 mm SKŁAD W skład biurka wchodzi : 1. Kontener wys. 570 mm x szer. 420 mm. x gł. 550 mm. (rys.15) szt.1 2. Szafka 570 x 450 x 550 mm (rys.15a) szt.1 3. Wózek pod komputer o wymiarach 200 x 230 x 500 mm szt.1 4. Półka pod klawiaturę 100 x 700 x 400 mm. szt.1 5. Odbojnica szt.1 30

31 Rys.36 Rys SEGMENT BIBLIOTECZNY 36 (rys.38) WYKONANIE Ogólne warunki wykonania pkt

32 Rys.38 Rys SZAFA UBRANIOWA 37 (rys.39) WYKONANIE Ogólne warunki wykonania pkt i Do każdego zamka w szafie dostarczyć po sześć kluczyków. 32

33 Rys.40 Rys SZAFKA DOLNA 38 (rys.40) WYKONANIE Ogólne warunki wykonania pkt Zastosować rolki samo skrętne z hamulcem o średnicy max 50 mm z bieżnikiem gumowanym do powierzchni twardych przenoszącym obciążenie statyczne minimum 50 kg. Grubość płyty roboczej równa grubości płyty roboczej biurek. Plecy wykonać z płyty melaminowanej gr. 18 mm SZAFKA DOLNA 39 (rys.41) WYKONANIE Ogólne warunki wykonania pkt , i W drzwiczkach szafki zamontować zamek blokujący jednocześnie szufladę i drzwiczki ODBOJNICA WYKONANIE Ogólne warunki wykonania pkt i Wymiary 1500 x 400 mm WIESZAK 41 (rys.42) WYKONANIE Wolno stojący metalowy wieszak na odzież wierzchnią i parasole o wysokości w granicach mm malowany farbą proszkową w kolorze RAL 9006 mat SEGMENT BIBLIOTECZNY 42 (rys.43) WYKONANIE Ogólne warunki wykonania pkt i

34 Rys.42 Rys.43 Rys SEGMENT GOSPODARCZY 43 (rys.44) WYKONANIE Ogólne warunki wykonania pkt ; Dokładny wymiar pobrać po dokonaniu przebudowy pomieszczenia. Wcięcie w szafie dopasować do zabudowy na podstawie własnych pomiarów SEGMENT GOSPODARCZY 44 (rys.45) WYKONANIE Ogólne warunki wykonania pkt ; Dokładny wymiar pobrać po dokonaniu przebudowy pomieszczenia STOLIK 45 (rys.46) WYKONANIE Ogólne warunki wykonania pkt ; Wysokość stolika mm SZAFKA WISZĄCA 46 (rys.47) WYKONANIE Ogólne warunki wykonania pkt S=600 mm 34

35 Rys SZAFKA WISZĄCA 47 (rys.47) WYKONANIE Ogólne warunki wykonania pkt S=800 mm Rys PÓŁKA 48 (rys.48) WYKONANIE Ogólne warunki wykonania pkt Półkę mocować na stałe do mebli PÓŁKA 49 (rys.49) WYKONANIE Ogólne warunki wykonania pkt Długość półki 2400 mm PÓŁKA 50 (rys.49) WYKONANIE Ogólne warunki wykonania pkt Długość jako uzupełnienie do ściany. Do kalkulacji przyjąć 2400 mm 35

36 Rys.47 Rys.48 Rys.49 36

37 SZAFA TECHNICZNA 51 (rys.50, 50a, 50b) WYKONANIE Ogólne warunki wykonania pkt ; Dolna część szafy (żaluzja) przeznaczona na przechowywanie odkurzacza. Szafa wykonana bez dna i cokołu. Boki szafy zespolone w frontowej części, profilowaną listwą aluminiową, umożliwiającą swobodne przemieszczanie odkurzacza na kółkach do środka szafy. W macie żaluzjowej zastosować dodatkową, aluminiową listwę uchwytową (typu C, przystosowaną do oferowanego systemu żaluzji) na wysokości ok.. 65 cm od podłogi. Listwa dodatkowy chwyt ma na celu znaczne ułatwienie podnoszenia żaluzji bez konieczność schylania się. Dolny uchwyt (profil aluminiowy) listwa zamkowa wyposażona w dwupunktowy, rozsuwany zamek baskwilowy (w systemie zgodnym z pozostałymi zamkami). Tył (plecy) szafy w przestrzeni żaluzjowej wykonać z płyty melaminowanej gr. 18 mm. Półka ruchoma z regulacją wysokości. Na boku szafy zamontować metalowy uchwyt na osprzęt odkurzacza (wąż, rury teleskopowe itp.) rys. 50b. Rys.50 Rys.50a 37

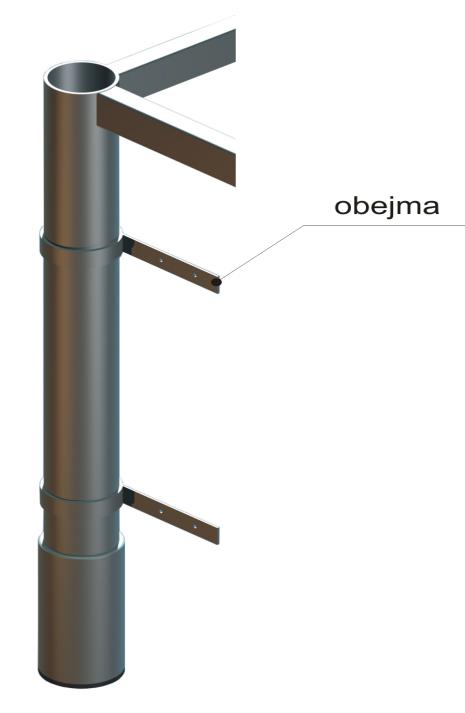

38 Rys.15b STÓŁ LABORATORYJNY 52 (rys.51-57) WYKONANIE Rys.51 Podstawa stołu spawana (nie dopuszcza się konstrukcji skręcanych) z profili stalowych zamkniętych o przekrojach podanych na rys.52. Nogi zakończone stopkami regulacyjnymi (+/- 1,5 cm), przystosowanymi do dużych obciążeń. Stelaż malowany farbą proszkową w kolorze RAL Blat stołu oraz półka górna wykonana z kompaktowego, jednorodnego laminatu HPL (na bazie żywic fenolowych) gr. 20 mm, w kolorze zbliżonym do RAL 7035, rdzeń blatu czarny. Nie dopuszcza się stosowania blatów oklejanych cienkim laminatem HPL. 38

39 Rys.52 Blat musi zapewniać antyelektrostatyczność. Tylna, pionowa osłona stołu wykonana z płyty wiórowej melaminowanej gr. 18 mm. Do osłony przykręcony kanał kablowy typu DLP z tworzywa sztucznego, o przekroju 80x50 mm. W kanale zamontować dwa zestawy: gniazd sieciowych 3x 230 V, zabezpieczonych wyłącznikiem nadprądowym 10A kat. C oraz dwa gniazda informatyczne RJ45 w kat. 6e. Przy odbiorze mebli Zamawiający będzie wymagał protokoły badań zerowania gniazd, przeprowadzonego przez osobę z uprawnieniami elektrycznymi. Metalowa podstawa stołu musi być podłączona do zerowania ochronnego, należy również podłączyć stelaż do przewodów masy wyprowadzonych z podłogi w pomieszczeniu. W stole zamontować również zasilacz laboratoryjny jednokanałowy o parametrach: - napięcie zasilania 230V AC, 50/60 Hz, - napięcie wyjściowe z płynną regulacją 0 30V DC, - prąd wyjściowy z płynną regulacją 0 20A, - tętnienia i szumy dla napięcia regulowanego 1,5 mvrms, - gniazda wyjściowe typu bananowego, - wyświetlacz LED (dwuwierszowy) wskazujący jednocześnie podawane napięcie i natężenie. Zasilacz dostarcza Wykonawca. Miejsce oraz sposób montażu uzgodnić z bezpośrednim użytkownikiem. 39

40 W skład stołu wchodzi szafka laboratoryjna (rys.53-56). Szafka wykonana z płyty wiórowej melaminowanej, zgodnie z ogólnym opisem. Szuflady w całości (dna również) wykonane z płyty gr. 16 mm w kolorze zbliżonym do RAL Górną szufladę wyposażyć w ruchomą wkładkę (wypraskę) z tworzywa sztucznego zawierającą 24 przegródki o wymiarach ok. 70x100x45 mm, przeznaczoną na drobne elementy elektroniczne (rezystory, diody, bezpieczniki itp.). Szuflady osadzone na prowadnicach samodomykających, kulkowych z pełnym wysuwem o obciążeniu min. 50 kg. Prowadnice montowane pod dnem szuflady. Wnętrze szuflady podzielone wzdłużnie pionową przegrodą. Wszystkie szuflady zamykane dwupunktowo patentowym zamkiem centralnym (z zachowaniem systemu wymiennych bębenków), z funkcją możliwości jednoczesnego wysuwu tylko jednej szuflady. Po wysunięciu jednej szuflady pozostałe pozostają zablokowane do momentu zamknięcia otwartej szuflady. Ze względu na znaczną szerokość (80 cm) szuflad i duże obciążenie szuflady dolnej, Zamawiający wymaga stosowania zamków blokujących wysuw szuflad w dwóch punktach po ich bokach lub od tyłu. Przesuw zamkowej listwy blokującej (osprzęt zamka centralnego) musi być wspierany sprężynowo lub linką zamkową. Nie dopuszcza się stosowania blokady przesuwu zamkowej listwy za pomocą plastikowych kleszczy typu Micky Mouse. Szafka posadowiona na obrotowych kółkach o średnicy 50 mm wykonanych z przezroczystego kauczuku, podwójnie łożyskowanych. Dwa frontowe kółka wyposażone w hamulec (rys.57). Rys.53 Rys.54 Rys Rys.55 Rys.56

41 SZAFA UBRANIOWA "80" (rys.58) WYKONANIE Ogólne warunki wykonania pkt i Kolor płyty wiórowej laminowanej i wymiary dobrać do istniejących mebli w pomieszczeniu. Do kalkulacji przyjąć wymiary wg rysunku BIBLIOTECZKA "80" (rys.59) WYKONANIE Ogólne warunki wykonania pkt Kolor płyty wiórowej laminowanej i wymiary dobrać do istniejących mebli w pomieszczeniu. Do kalkulacji przyjąć wymiary wg rysunku BIBLIOTECZKA "40" (rys.60) WYKONANIE Ogólne warunki wykonania pkt Kolor płyty wiórowej laminowanej i wymiary dobrać do istniejących mebli w pomieszczeniu. Do kalkulacji przyjąć wymiary wg rysunku. Rys.58 Rys.59 Rys.60 41

42 ODBOJNICA WYKONANIE Ogólne warunki wykonania pkt i Wymiary 1500 x 400 mm. Kolor płyty wiórowej laminowanej dobrać do istniejących mebli w pomieszczeniu ODBOJNICA WYKONANIE Ogólne warunki wykonania pkt i Wymiary 1500 x 400 mm. Kolor płyty wiórowej laminowanej dobrać do istniejących mebli w pomieszczeniu SEGMENT GOSPODARCZY WYKONANIE Ogólne warunki wykonania pkt i Położenie segmentu gospodarczego ustalić z użytkownikiem. Rys.61 42

43 Meble wykonać w oparciu o opisy i rysunki dla poszczególnych pozycji. Przedstawione poniżej widoki pokoi należy traktować jako wstępne ustawienie mebli (mogą występować drobne rozbieżności w przedstawionej wizualizacji na rysunkach widoki ), które mogą ulec zmianie. Szczegóły rozmieszczenia mebli w poszczególnych pokojach uzgodnić z bezpośrednim Użytkownikiem mebli, w trakcie ich montażu. 43

44 POKÓJ 255A Pokój 255A widok 1 Pokój 255A widok 2 44

45 POKÓJ 255B Pokój 255B widok 1 Pokój 255B widok 2 45

46 POKÓJ 255C Pokój 255C widok 1 Pokój 255C widok 1 46

47 POKÓJ 256A Pokój 256A widok 1 Pokój 256A widok 2 47

48 POKÓJ 256B Pokój 256C Pokój widok 256B 1 widok 1 Pokój 256B widok 1 Pokój 256C widok 2 POKÓJ 256C 48

49 POKÓJ 257 Pokój 257 widok 1 Pokój 257 widok 2 49

50 POKÓJ 258A Pokój 258A widok 1 Pokój 258A widok 2 50

51 POKÓJ 258B Pokój 258B widok 1 Pokój 258B widok 2 51

52 ZESTAWIENIE MEBLI DLA POSZCZEGÓLNYCH POKOI Pokój 273 A Nr mebla Nazwa mebla j.m. ilość 01 Biblioteczka 01 szt Szafa biurowa 02 szt Szafa biurowa 03 szt Szafa ubraniowa 04 szt Stół 05 szt Biurko 06 kpl Odbojnica 07 szt Zabudowa kaloryfera 08 szt. 1 Pokój 273 B Nr mebla Nazwa mebla j.m. ilość 09 Szafa biurowa 09 szt Segment gospodarczy 10 szt Szafa gospodarcza 11 (lodówka) szt Szafa gospodarcza 12 szt Szafa ubraniowa 13 szt Szafa gospodarcza 14 szt Biblioteczka 15 szt Szafka gospodarcza 16 szt Biurko 17 kpl Biurko 18 kpl Dostawka biurka 19 szt Półka 20 szt Zabudowa kaloryfera 21 szt Odbojnica 22 szt Odbojnica 23 szt. 1 Pokój 273 C Nr mebla Nazwa mebla j.m. ilość 24 Szafa ubraniowa 24 szt Biblioteczka 25 szt Biblioteczka 26 szt Biblioteczka 27 szt Biurko 28 kpl Biurko 29 kpl Stolik 30 szt Odbojnica 31 szt Zabudowa kaloryfera 32 szt. 1 52

53 Pokój 255 A (adm.) Nr mebla Nazwa mebla j.m. ilość 33 Biurko 33 kpl Segment biblioteczny 36 szt Szafa ubraniowa 37 szt Szafka dolna 38 szt Szafka dolna 39 szt Odbojnica 40 szt Wieszak 41 szt. 1 Pokój 255 B (testy) Nr mebla Nazwa mebla j.m. ilość 33 Biurko 33 kpl Segment biblioteczny 36 szt Segment biblioteczny 42 szt Szafa ubraniowa 37 szt Szafka dolna 39 szt Wieszak 41 szt. 1 Pokój 255 C (serwis) Nr mebla Nazwa mebla j.m. ilość 34 Biurko 34 kpl Biurko 35 kpl Segment biblioteczny 36 szt Szafa ubraniowa 37 szt Szafka wisząca 46 szt Szafka wisząca 47 szt Półka 48 szt Półka 49 szt Półka 50 szt Szafa techniczna 51 szt Stół laboratoryjny 52 kpl Wieszak 41 szt. 1 Pokój 256 A (prog.) Nr mebla Nazwa mebla j.m. ilość 33 Biurko 33 kpl Segment biblioteczny 36 szt Szafa ubraniowa 37 szt Szafka dolna 39 szt Odbojnica 40 szt. 4 53

54 41 Wieszak 41 szt. 1 Pokój 256 B (prog) Nr mebla Nazwa mebla j.m. ilość 33 Biurko 33 kpl Segment biblioteczny 36 szt Szafa ubraniowa 37 szt Szafka dolna 39 szt Odbojnica 40 szt Wieszak 41 szt. 1 Pokój 256 C (HD) Nr mebla Nazwa mebla j.m. ilość 33 Biurko 33 kpl Segment biblioteczny 36 szt Szafa ubraniowa 37 szt Szafka dolna 39 szt Odbojnica 40 szt Wieszak 41 szt. 1 Pokój 257 (prog.) Nr mebla Nazwa mebla j.m. ilość 33 Biurko 33 kpl Segment biblioteczny 36 szt Segment biblioteczny 42 szt Szafa ubraniowa 37 szt Szafka dolna 39 szt Segment gospodarczy 43 szt Wieszak 41 szt. 1 Pokój 258 A (prog.) Nr mebla Nazwa mebla j.m. ilość 33 Biurko 33 kpl Segment biblioteczny 36 szt Segment biblioteczny 42 szt Szafa ubraniowa 37 szt Szafka dolna 39 szt Odbojnica 40 szt Wieszak 41 szt. 1 54
