1 link-system wygodne połączenia cctv

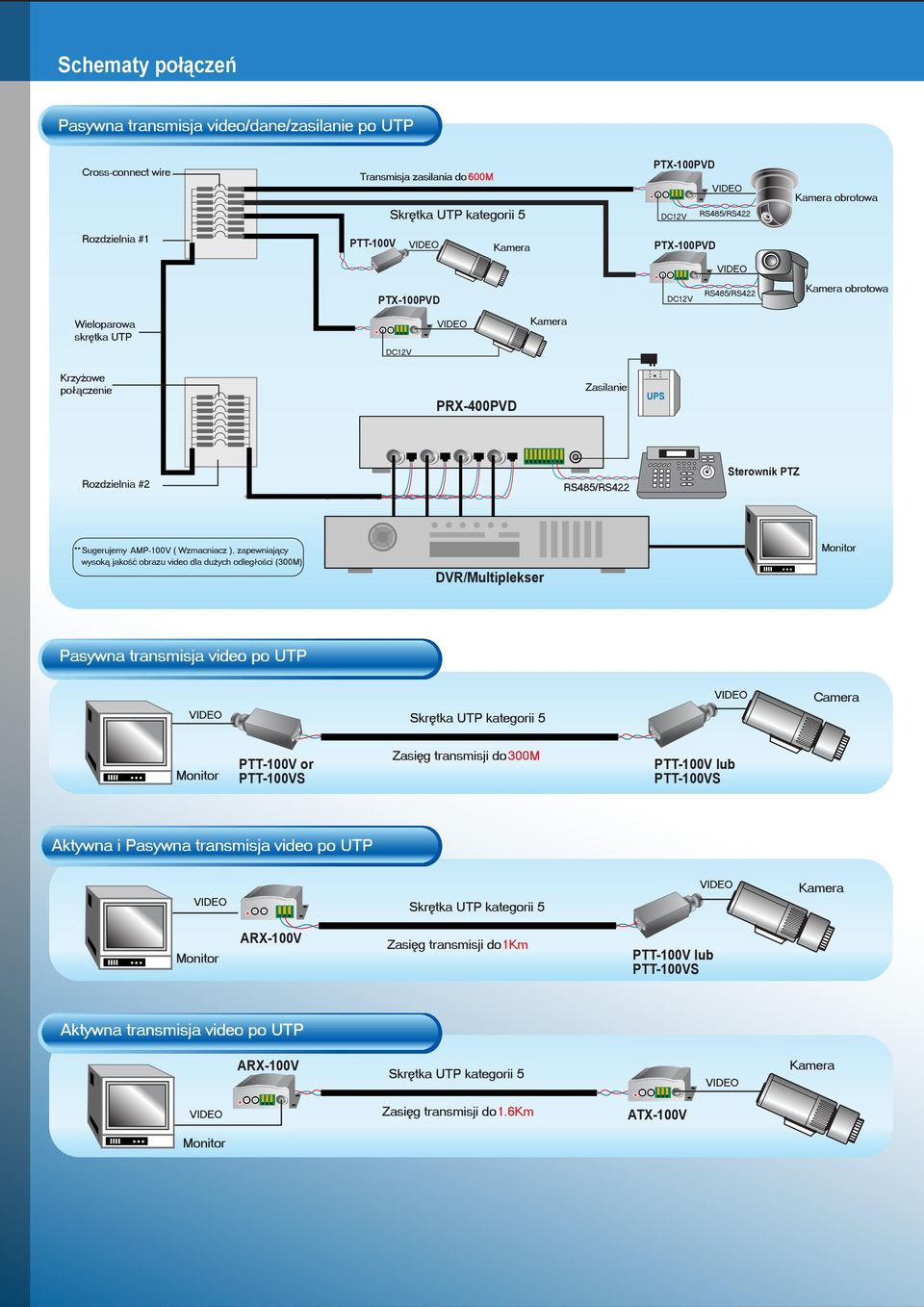

2 Schematy połączeń Pasywna transmisja video/dane/zasilanie po UTP Cross-connect wire Transmisja zasilania do 600M RS485/RS422 obrotowa Rozdzielnia #1 PTT-100V RS485/RS422 obrotowa Wieloparowa skrêtka UTP Krzy owe po³¹czenie PRX-400PVD Zasilanie UPS Rozdzielnia #2 RS485/RS422 Sterownik PTZ ** Sugerujemy ( Wzmacniacz ), zapewniaj¹cy wysok¹ jakoœæ obrazu video dla du ych odleg³oœci (300M) DVR/Multiplekser Pasywna transmisja video po UTP Camera PTT-100V or Zasiêg transmisji do300m PTT-100V lub Aktywna i Pasywna transmisja video po UTP Zasiêg transmisji do PTT-100V lub Aktywna transmisja video po UTP Zasiêg transmisji do 1.6Km

3 Specyfikacja Item / Model PTT-100V PRX-400PVD ARX-400V AMP-400V POE-400PT Tryb pracy Nadajnik-odbiornik Odbiornik Nadajnik Odbiornik Nadajnik Nadajnik Nadajnik Nadajnik Liczba portów Rodzaje sygnału V ideo Zasilanie, Video i Dane Video Zasilanie Złącza BNC & Terminal Block BNC, Screw Terminal & RJ 45 BNC i RJ 45 BNC i terminal zaciskowy BNC RJ 45 Impedancja BNC: 75 ; Terminal zaciskowy: 100 Ohm Rodzaj kabla Category 2 or better; Unshielded Twisted Pair AWG ( mm) Wspó³osiowy RG 59 lub lepszy UTP kategoria 5 lub lapsza Zasięg zasilania *1 Non 600 M (2000 /1.5A Nie 100 M (330 /1.5A Zasięg video *2 Tłumienie przepięć Odporność na szumy Odporność na przeniki Nie Patrz tabelka Wyrównianie sygnału Nie Nie Sterowanie PTZ Non Nie Wymagane zasilanie Non DC48V/1A /500mA /200mA Ye s /500mA Temp. / Wilg. pracy Temperature: 0-50 C Humidity: 0 to 95% (bez kondensacji) DC48V/2A Wymiary (S x W x D ) Waga 45 x 21 x 15 mm 25 mg 0.2 Kg 0.2Kg 0.2 Kg Aktywna transmisja video po UTP ARX-400V 4 parowa skrêtka UTP Do PTT stronny rozdzielacz RJ-45 PTT-100S Do 1.6Km Zasiêg transmisji do 2Km 3 pary skrêtki UTP 2 pary skrêtki UTP 1 para skrêtki UTP Zasiêg transmisji do Transmisja POE (zasilanie po sieci) LAN Zamek elektromagnetyczny POE-400PT Zasilanie UPS Zamek elektromagnetyczny Do 2 Km Do 2 Km AMP-400V DVR lub Do 1 Km Do 1 Km

4 Główne zalety Mniejsze koszty: kabel UTP (skrętka), znacznie tańszy od koncentryka, umożliwia jednoczesną transmisję czterech sygnałów. Wygodna instalacja: w większości mały rozmiar Balun'ow umożliwia bezpośrednie wpięcie do urządzeń CCTV. Większy zasięg: zasięg może dochodzić nawet do kilku kilometrów. Odporność na zakłucenia: wewnętrzne filtry plus duża. odporność kabli UTP gwarantem dobrej jakości obrazu. Zabezpieczenie przeciwprzepięciowe: skuteczna ochrona przed wyładowaniami atmosferycznymi. Wewnętrzne zasilanie: możliwość zasilania urządzeń napięciem DC 12V /1.5A na odległość do 600m. Multi-sygnał: zasilanie, video i telemetria (dane) mogą być jednocześnie przesyłane po tym samym kablu UTP. Łatwość dostrojenia: nawet przy połączeniu kablem koncentrycznym o długości kilku kilometrów jakość, parametry obrazu mogą być łatwo dostrojone do właściwego poziomu dla odbiornika.szybka i łatwa instalacja urządzenia wykonane w technologii PVD (Power, Video, Data) zmniejszają nakładu pracy i kosztów budowanej instalacji. Szybka i łatwa instalacja: urządzenia wykonane w technologii PVD (Power, Video, Data) zmniejszają nakładu pracy i kosztów budowanej instalacji. Szybka i łatwa instalacja: system zasilania oparty na urządzeniach PVD jest bezpieczniejszy i bardziej stabilny. Wszystkie linie zasilania zbiegają się w centrum i mogą być bezpośrednio podłączone do UPS-a. Opis Urządzenia z serii Link System PVD (Power / Video / Data), integrują w sobie nadajnik/odbiornik video, telemetrię (dane) i zasilanie. Produkowane są w technologii pasywnej (bez wzmocnienia sygnału) lub aktywnej z wbudowanym wzmacniaczem sygnału. Służą do przesyłania obrazów kolorowych lub czarno-białych za pośrednictwem kabla UTP (popularna skrętka). Obsługują wszystkie rodzaje kompozytowych sygnałów video. Urządzenia Link System mogą być wzbogacone o szynę zasilania (DC 12V/1.5A) i transmisję danych (RS-422 / RS-485) w obydwu kierunkach do i z kamery. Zasilanie, Video i Dane są prowadzone za pomocą kabla UTP i gniazda RJ45 lub złącza typu terminal z zaciskami. Urządzenia nadawcze montowane po stronie kamery posiadają wejście sygnału video (BNC), wtyk zasilania kamery oraz, w razie potrzeby, złącze terminala zaciskowego przekazujące sygnały sterujące do kamery obrotowej. Urządzenia odbiorcze, montowane są po stronie centrum monitoringu, posiadają wygodne gniazda RJ-45 oraz gniazda BNC, którymi wyprowadza się sygnały video na DVR lub multiplekser. Sygnały PVD podłącza się w łatwy sposób za pośrednictwem jednego kabla UTP pomiędzy punktem kamerowym a urządzeniami odbiorczymi centrum monitoringu. Zasięg transmisji video Nadajnik Odbiornik Zasięg Rodzaj kabla testowa 300M PRX-400PVD PRX-400PVD + ARX-400V or 300M UTP kategoria 5 kolorowa 1.6Km N/D or AMP-400V or AMP-400V 2Km RG-59 koncentryczny

5 FDEDERAL Przykłady zastosowań: PTT-100V UTP Video Transceiver: Monta w szafie Rack 19" : 1. Bezpoœrednie pod³aczenie 2. Niskie koszty instalacji 3. Mniejszy nak³ad pracy 1. Wysokoœæ 1U, 2 x 4 porty urz¹dzeñ, 19" rack 2. Zgodnoœæ z 4 portowymi urz¹dzeniami ( np. PRX-400 PVD, ATX-400V, AMP-400V & POE-400PT ). Wykaz produktów z tej serii: PTT-100V: Pasywny nadajnik video po kablu UTP. : Pasywny nadajnik video po kablu UTP z zabezp. przeciwprzepiêciowym. PRX-400V* 3 : Pasywny 4 portowy odbiornik video po kablu UTP. PRX-400PVD: Pasywny 4 portowy odbiornik video/danych/zasilania po kablu UTP. : Pasywny nadajnik video/danych/zasilania po kablu UTP. ARX-400V: Aktywny 4 portowy odbiornik video po kablu UTP. : Aktywny odbiornik video po kablu UTP. : Aktywny nadajnik video po kablu UTP. : Aktywny wzmacniacz video. AMP-400V: Aktywny 4 portowy wzmacniacz video. POE-400PT: 4 portowy nadajnik POE (zasilanie po sieci). : Odbiornik POE /1.5A. RMP-219: Panel monta owy Rack 19". MB-15-MB: 15 cm mêski kabel BNC. MB-30-MB: 30 cm mêski kabel BNC. MB-100-MB: 100 cm mêski kabel BNC. FP-15-FP: 15 cm kabel zasilaj¹cy. FP-30-FP: 30 cm kabel zasilaj¹cy. FP-50-FP: 50 cm kabel zasilaj¹cy. FP-150-FP: 150 cm kabel zasilaj¹cy. Dystrybutor: PHU MERX D.Migacz, K.Porêba, A.Strózik Sp. jawna Nawojowska 88B, , Nowy S¹cz Tel: (18) Fax: (18) COMMUNICATIONS U S A CONMMISSION R LISTED
