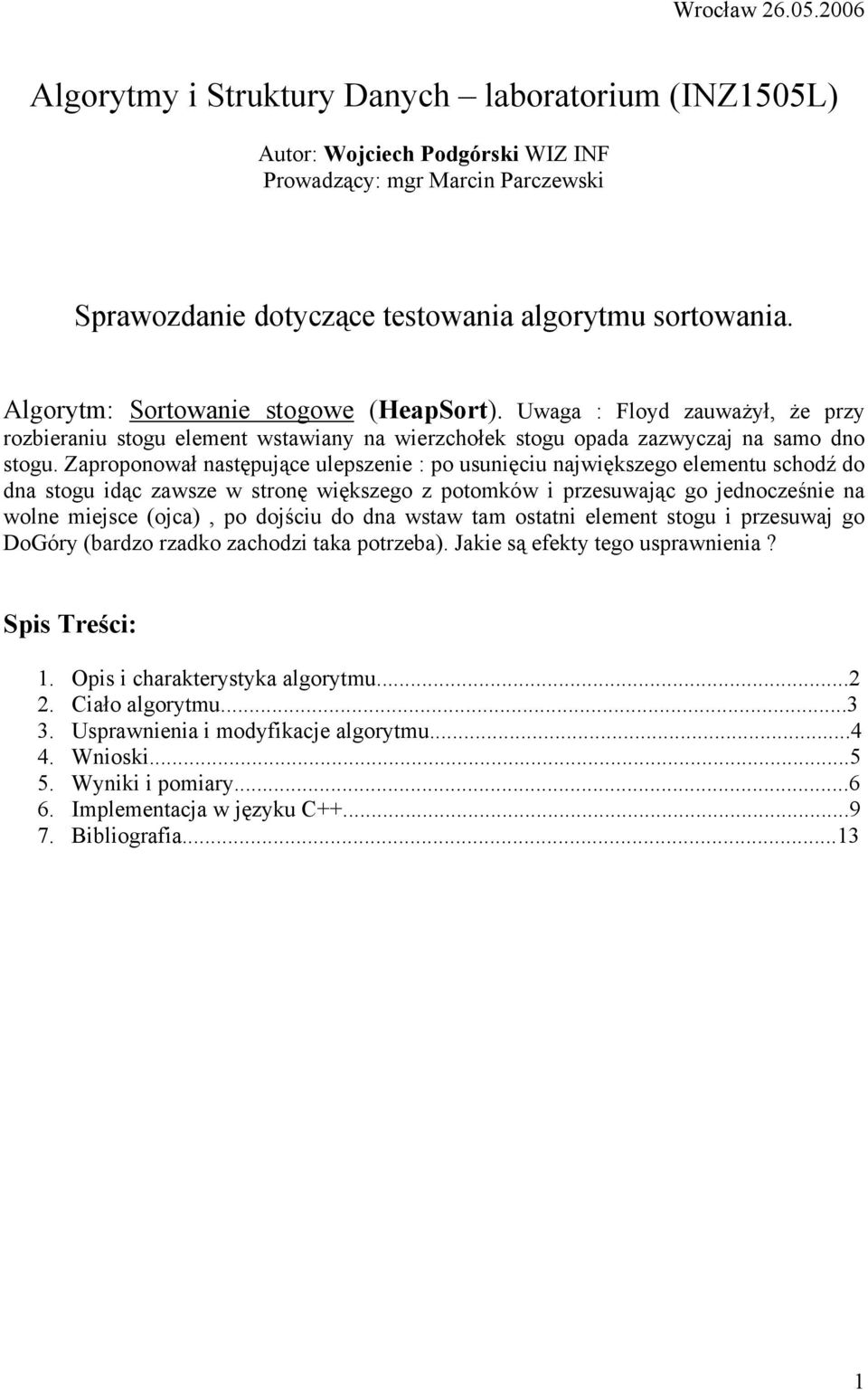

1 Wrocław Algorytmy i Struktury Danych laboratorium (INZ1505L) Autor: Wojciech Podgórski WIZ INF Prowadzący: mgr Marcin Parczewski Sprawozdanie dotyczące testowania algorytmu sortowania. Algorytm: Sortowanie stogowe (HeapSort). Uwaga : Floyd zauważył, że przy rozbieraniu stogu element wstawiany na wierzchołek stogu opada zazwyczaj na samo dno stogu. Zaproponował następujące ulepszenie : po usunięciu największego elementu schodź do dna stogu idąc zawsze w stronę większego z potomków i przesuwając go jednocześnie na wolne miejsce (ojca), po dojściu do dna wstaw tam ostatni element stogu i przesuwaj go DoGóry (bardzo rzadko zachodzi taka potrzeba). Jakie są efekty tego usprawnienia? Spis Treści: 1. Opis i charakterystyka algorytmu Ciało algorytmu Usprawnienia i modyfikacje algorytmu Wnioski Wyniki i pomiary Implementacja w języku C Bibliografia

2 1. Opis i charakterystyka algorytmu. Algorytm sortowania stogowego, zwany również algorytmem sortowanie przez kopcowanie (Heap Sort) jest jednym z najciekawszych narzędzi sortujących. Opiera się on na drzewiastej strukturze danych zwanej stertą, stogiem lub kopcem. Kopiec jest strukturą o kilku ważnych cechach, o których należy wspomnieć aby wytłumaczyć istotę sortowania stogowego. Własności kopca: wartości potomków danego węzła są w stałej relacji z wartością rodzica (dla kopca typu max wartość rodzica jest zawsze większa od wartości potomka, dla kopca typu min odwrotnie). Jeżeli kopiec ma być kopcem zupełnym, wtedy dodatkowo spełnione muszą być warunki: 1. drzewo jest prawie pełne tzn. liście występują na ostatnim i ewentualnie przedostatnim poziomie w drzewie 2. liście na ostatnim poziomie są spójnie ułożone od strony lewej do prawej. Jeżeli implementujemy kopiec na tablicy i wybieramy węzeł o indeksie i, to jego lewy potomek będzie miał indeks 2i+1 prawy natomiast 2i+2 (w numeracji od 0 do n) Poprawnie zbudowany kopiec: Rys.1 Poprawnie zbudowany kopiec Heap Sort będący algorytmem prawie tak szybkim jak Quick Sort (a w przypadku pesymistycznym, nawet szybszym!), jest praktycznie nie wrażliwy na uporządkowanie danych wejściowych. Jego złożoność obliczeniowa (czasowa) wynosi: Złożoność optymistyczna: O( n log n) Złożoność oczekiwana: O( n log n) Złożoność pesymistyczna: O( n log n) Taki rodzaj złożoności jest spowodowany wywoływaniem procedur Build-Max-Heap (utwórz kopiec o własności typu max), która jest złożoności jest klasy O(n) oraz Max-Heapify (przywróć danym zawartym w strukturze własność kopca typu max), która jest złożoności O (log n). Złożoność pamięciowa jest klasy O(1) Heap Sort zawdzięcza to temu, iż jest tzw. algorytmem sortującym w miejscu. Oznacza to, iż w czasie procesu sortowania tylko stała 2

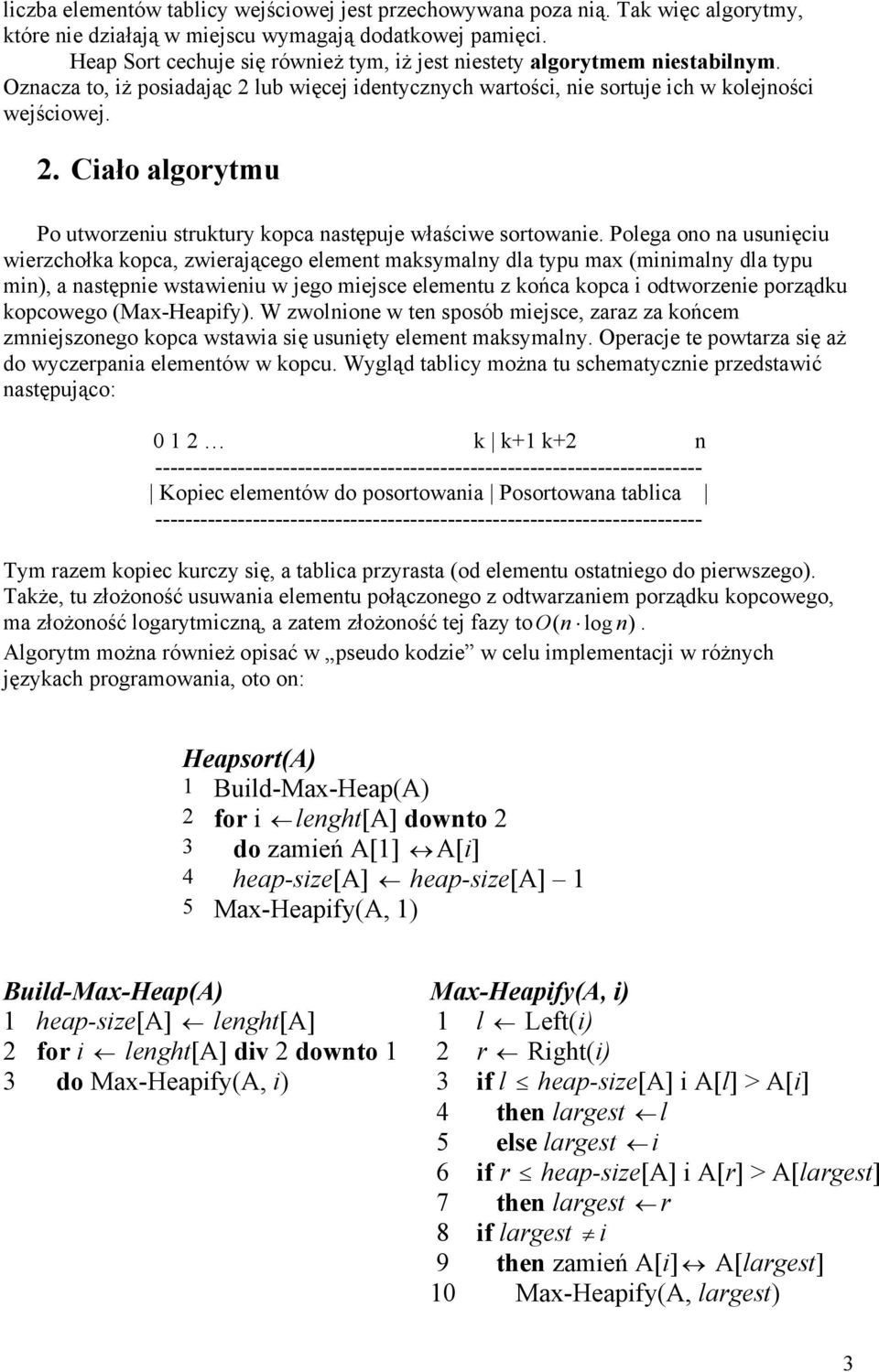

3 liczba elementów tablicy wejściowej jest przechowywana poza nią. Tak więc algorytmy, które nie działają w miejscu wymagają dodatkowej pamięci. Heap Sort cechuje się również tym, iż jest niestety algorytmem niestabilnym. Oznacza to, iż posiadając 2 lub więcej identycznych wartości, nie sortuje ich w kolejności wejściowej. 2. Ciało algorytmu Po utworzeniu struktury kopca następuje właściwe sortowanie. Polega ono na usunięciu wierzchołka kopca, zwierającego element maksymalny dla typu max (minimalny dla typu min), a następnie wstawieniu w jego miejsce elementu z końca kopca i odtworzenie porządku kopcowego (Max-Heapify). W zwolnione w ten sposób miejsce, zaraz za końcem zmniejszonego kopca wstawia się usunięty element maksymalny. Operacje te powtarza się aż do wyczerpania elementów w kopcu. Wygląd tablicy można tu schematycznie przedstawić następująco: k k+1 k+2 n Kopiec elementów do posortowania Posortowana tablica Tym razem kopiec kurczy się, a tablica przyrasta (od elementu ostatniego do pierwszego). Także, tu złożoność usuwania elementu połączonego z odtwarzaniem porządku kopcowego, ma złożoność logarytmiczną, a zatem złożoność tej fazy to O( n log n). Algorytm można również opisać w pseudo kodzie w celu implementacji w różnych językach programowania, oto on: Heapsort(A) 1 Build-Max-Heap(A) 2 for i lenght[a] downto 2 3 do zamień A[1] A[i] 4 heap-size[a] heap-size[a] 1 5 Max-Heapify(A, 1) Build-Max-Heap(A) Max-Heapify(A, i) 1 heap-size[a] lenght[a] 1 l Left(i) 2 for i lenght[a] div 2 downto 1 2 r Right(i) 3 do Max-Heapify(A, i) 3 if l heap-size[a] i A[l] > A[i] 4 then largest l 5 else largest i 6 if r heap-size[a] i A[r] > A[largest] 7 then largest r 8 if largest i 9 then zamień A[i] A[largest] 10 Max-Heapify(A, largest) 3

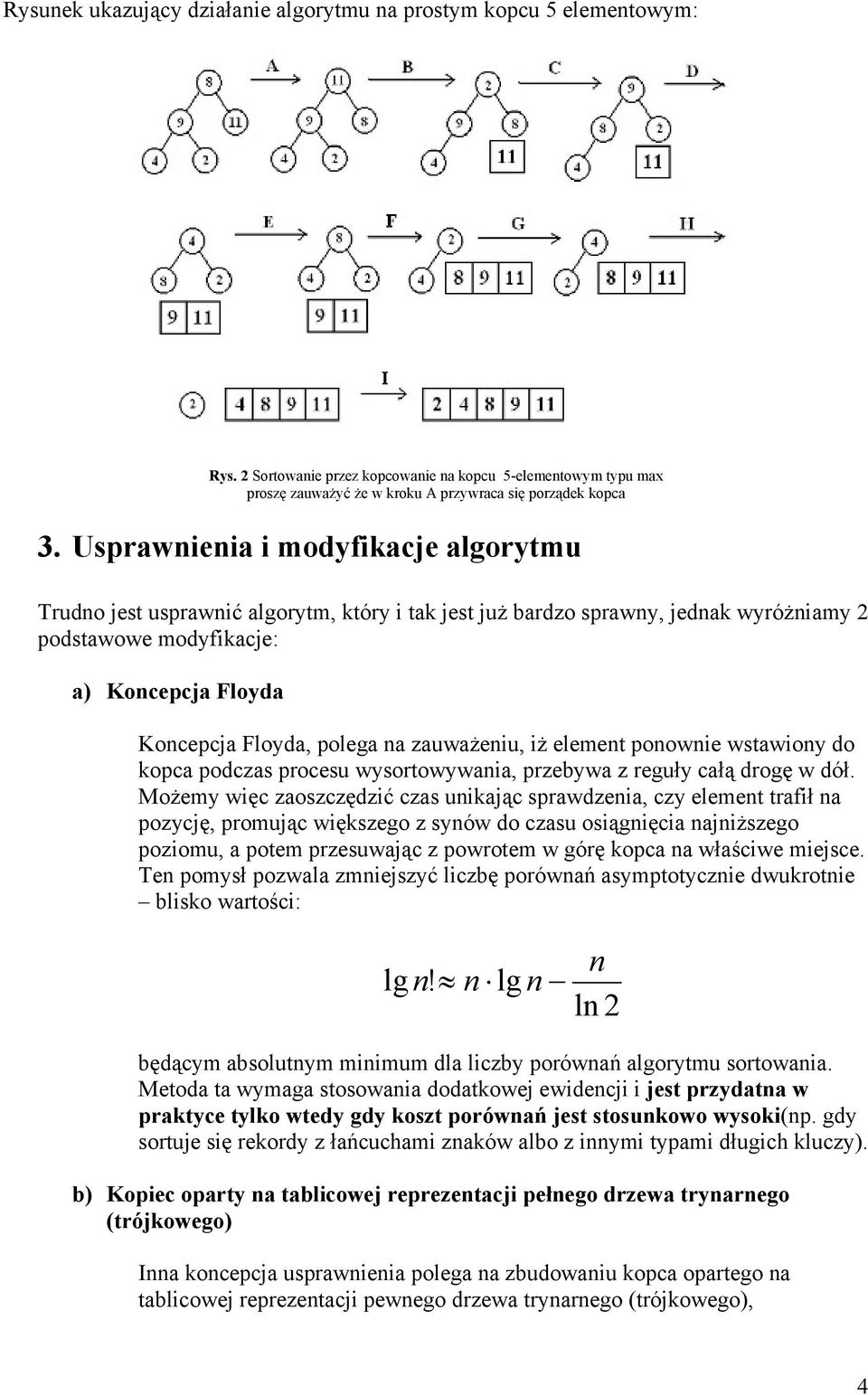

4 Rysunek ukazujący działanie algorytmu na prostym kopcu 5 elementowym: Rys. 2 Sortowanie przez kopcowanie na kopcu 5-elementowym typu max proszę zauważyć że w kroku A przywraca się porządek kopca 3. Usprawnienia i modyfikacje algorytmu Trudno jest usprawnić algorytm, który i tak jest już bardzo sprawny, jednak wyróżniamy 2 podstawowe modyfikacje: a) Koncepcja Floyda Koncepcja Floyda, polega na zauważeniu, iż element ponownie wstawiony do kopca podczas procesu wysortowywania, przebywa z reguły całą drogę w dół. Możemy więc zaoszczędzić czas unikając sprawdzenia, czy element trafił na pozycję, promując większego z synów do czasu osiągnięcia najniższego poziomu, a potem przesuwając z powrotem w górę kopca na właściwe miejsce. Ten pomysł pozwala zmniejszyć liczbę porównań asymptotycznie dwukrotnie blisko wartości: lg n! n lg n n ln 2 będącym absolutnym minimum dla liczby porównań algorytmu sortowania. Metoda ta wymaga stosowania dodatkowej ewidencji i jest przydatna w praktyce tylko wtedy gdy koszt porównań jest stosunkowo wysoki(np. gdy sortuje się rekordy z łańcuchami znaków albo z innymi typami długich kluczy). b) Kopiec oparty na tablicowej reprezentacji pełnego drzewa trynarnego (trójkowego) Inna koncepcja usprawnienia polega na zbudowaniu kopca opartego na tablicowej reprezentacji pewnego drzewa trynarnego (trójkowego), 4

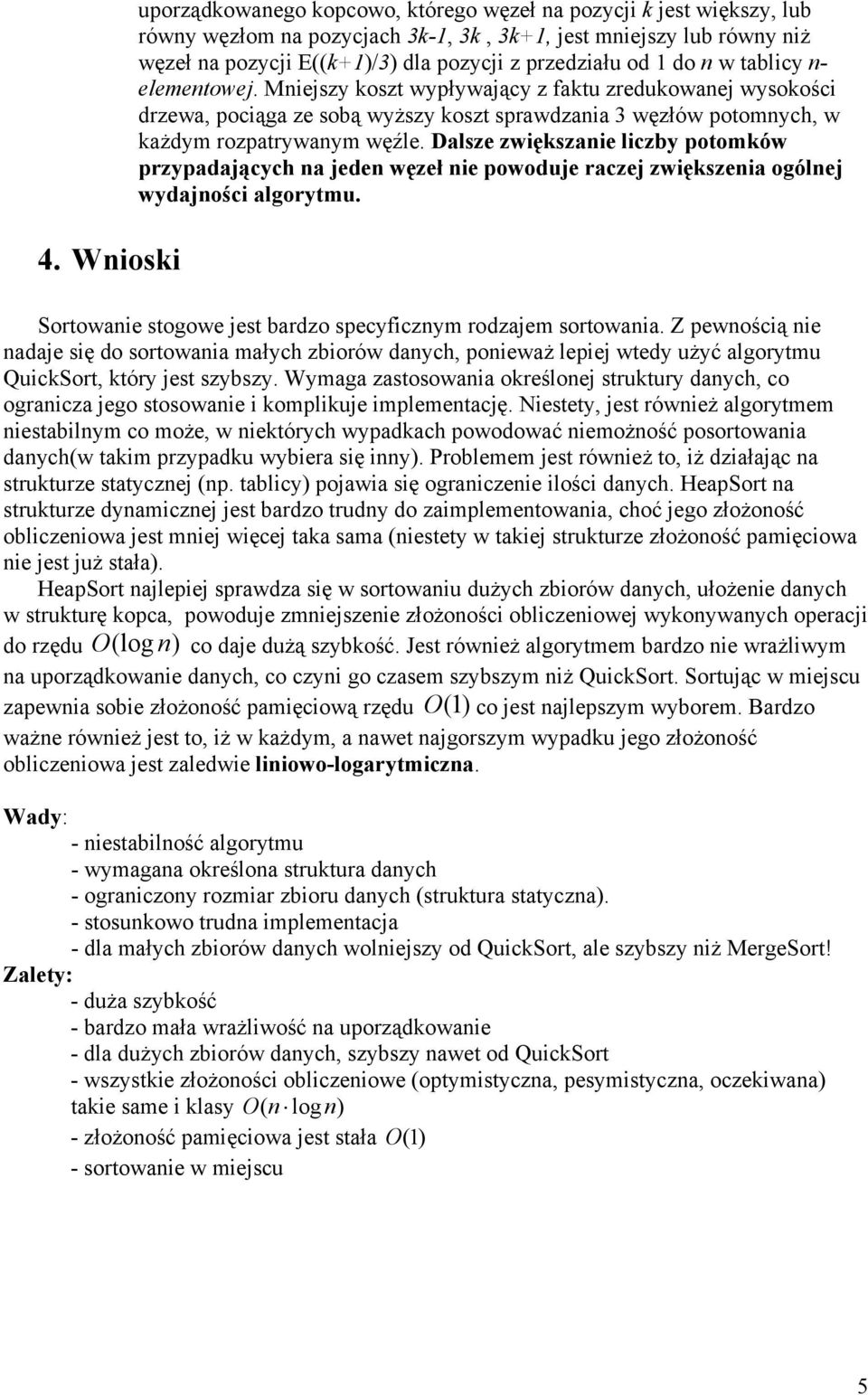

5 4. Wnioski uporządkowanego kopcowo, którego węzeł na pozycji k jest większy, lub równy węzłom na pozycjach 3k-1, 3k, 3k+1, jest mniejszy lub równy niż węzeł na pozycji E((k+1)/3) dla pozycji z przedziału od 1 do n w tablicy n- elementowej. Mniejszy koszt wypływający z faktu zredukowanej wysokości drzewa, pociąga ze sobą wyższy koszt sprawdzania 3 węzłów potomnych, w każdym rozpatrywanym węźle. Dalsze zwiększanie liczby potomków przypadających na jeden węzeł nie powoduje raczej zwiększenia ogólnej wydajności algorytmu. Sortowanie stogowe jest bardzo specyficznym rodzajem sortowania. Z pewnością nie nadaje się do sortowania małych zbiorów danych, ponieważ lepiej wtedy użyć algorytmu QuickSort, który jest szybszy. Wymaga zastosowania określonej struktury danych, co ogranicza jego stosowanie i komplikuje implementację. Niestety, jest również algorytmem niestabilnym co może, w niektórych wypadkach powodować niemożność posortowania danych(w takim przypadku wybiera się inny). Problemem jest również to, iż działając na strukturze statycznej (np. tablicy) pojawia się ograniczenie ilości danych. HeapSort na strukturze dynamicznej jest bardzo trudny do zaimplementowania, choć jego złożoność obliczeniowa jest mniej więcej taka sama (niestety w takiej strukturze złożoność pamięciowa nie jest już stała). HeapSort najlepiej sprawdza się w sortowaniu dużych zbiorów danych, ułożenie danych w strukturę kopca, powoduje zmniejszenie złożoności obliczeniowej wykonywanych operacji do rzędu O (log n) co daje dużą szybkość. Jest również algorytmem bardzo nie wrażliwym na uporządkowanie danych, co czyni go czasem szybszym niż QuickSort. Sortując w miejscu zapewnia sobie złożoność pamięciową rzędu O(1) co jest najlepszym wyborem. Bardzo ważne również jest to, iż w każdym, a nawet najgorszym wypadku jego złożoność obliczeniowa jest zaledwie liniowo-logarytmiczna. Wady: - niestabilność algorytmu - wymagana określona struktura danych - ograniczony rozmiar zbioru danych (struktura statyczna). - stosunkowo trudna implementacja - dla małych zbiorów danych wolniejszy od QuickSort, ale szybszy niż MergeSort! Zalety: - duża szybkość - bardzo mała wrażliwość na uporządkowanie - dla dużych zbiorów danych, szybszy nawet od QuickSort - wszystkie złożoności obliczeniowe (optymistyczna, pesymistyczna, oczekiwana) takie same i klasy O( n log n) - złożoność pamięciowa jest stała O (1) - sortowanie w miejscu 5

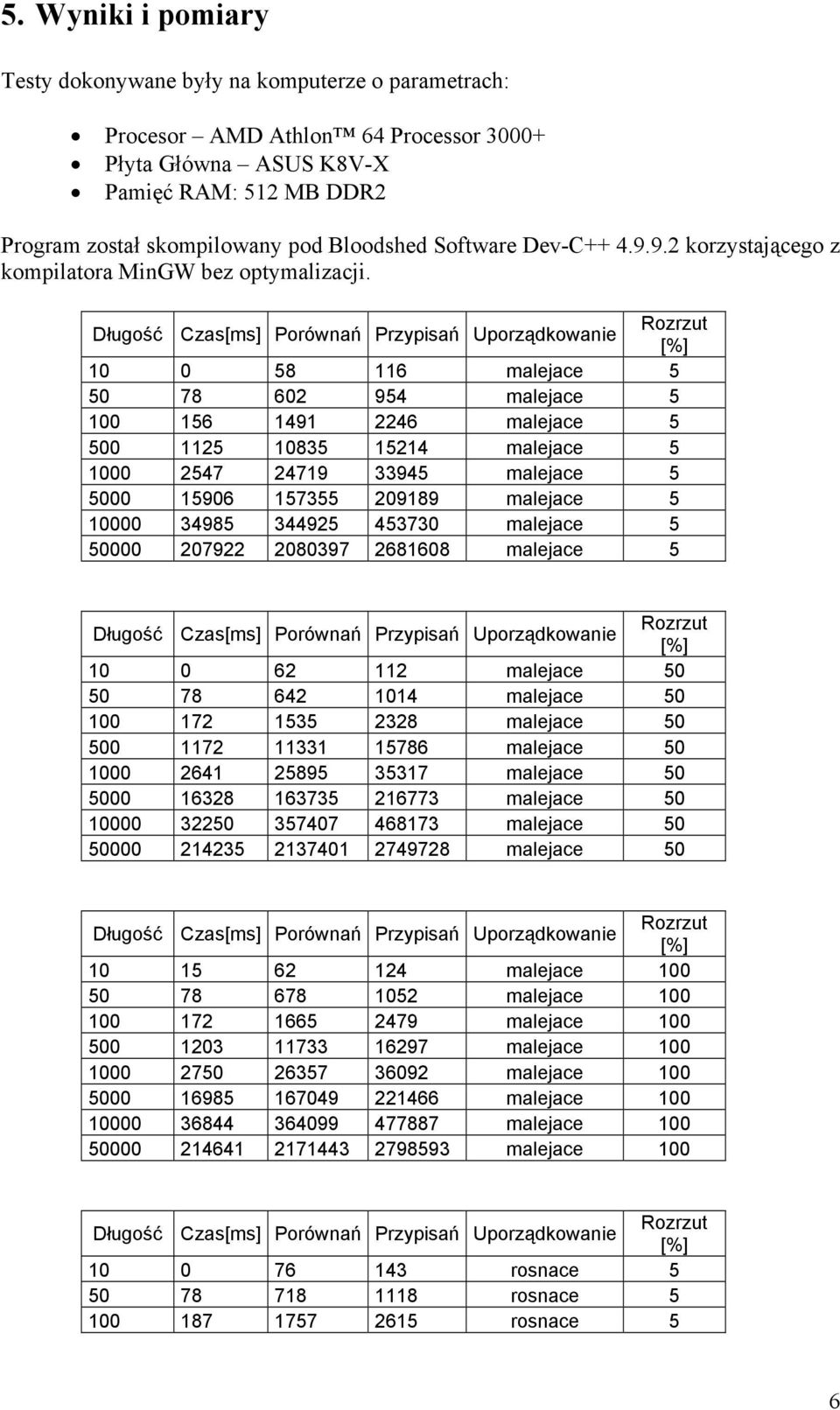

6 5. Wyniki i pomiary Testy dokonywane były na komputerze o parametrach: Procesor AMD Athlon 64 Processor Płyta Główna ASUS K8V-X Pamięć RAM: 512 MB DDR2 Program został skompilowany pod Bloodshed Software Dev-C korzystającego z kompilatora MinGW bez optymalizacji malejace malejace malejace malejace malejace malejace malejace malejace malejace malejace malejace malejace malejace malejace malejace malejace malejace malejace malejace malejace malejace malejace malejace malejace rosnace rosnace rosnace 5 6

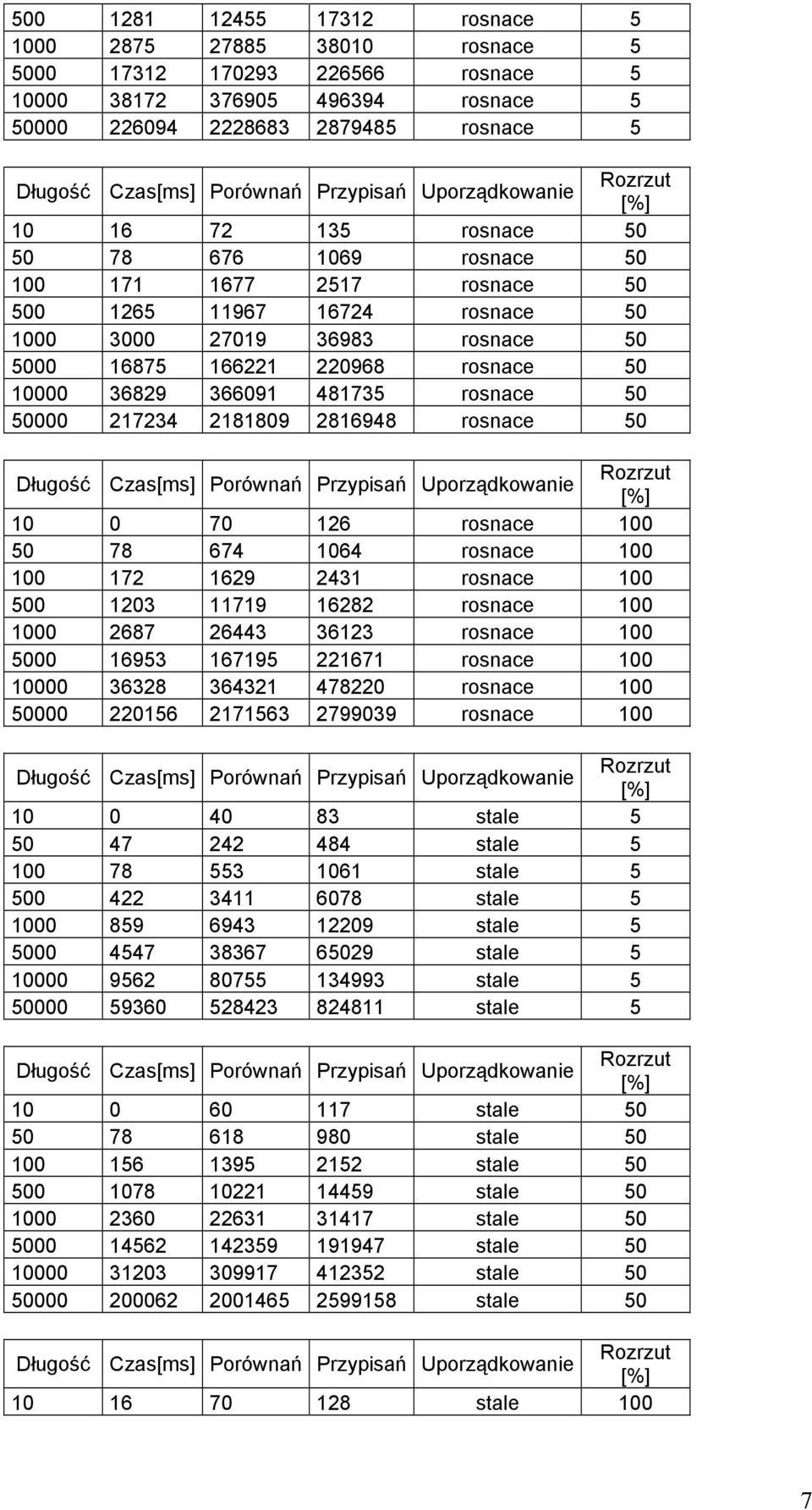

7 rosnace rosnace rosnace rosnace rosnace rosnace rosnace rosnace rosnace rosnace rosnace rosnace rosnace rosnace rosnace rosnace rosnace rosnace rosnace rosnace rosnace stale stale stale stale stale stale stale stale stale stale stale stale stale stale stale stale stale 100 7

8 stale stale stale stale stale stale stale 100 Wykresy: Sortowanie HeapSort dla uporządkowania malejącaego z rozrzutem 5% czas[ms] porownan przepisan Sortowanie HepaSort dla uporządkowania rosnącego z rozrzutem 50% czas[ms] porownan przepisan

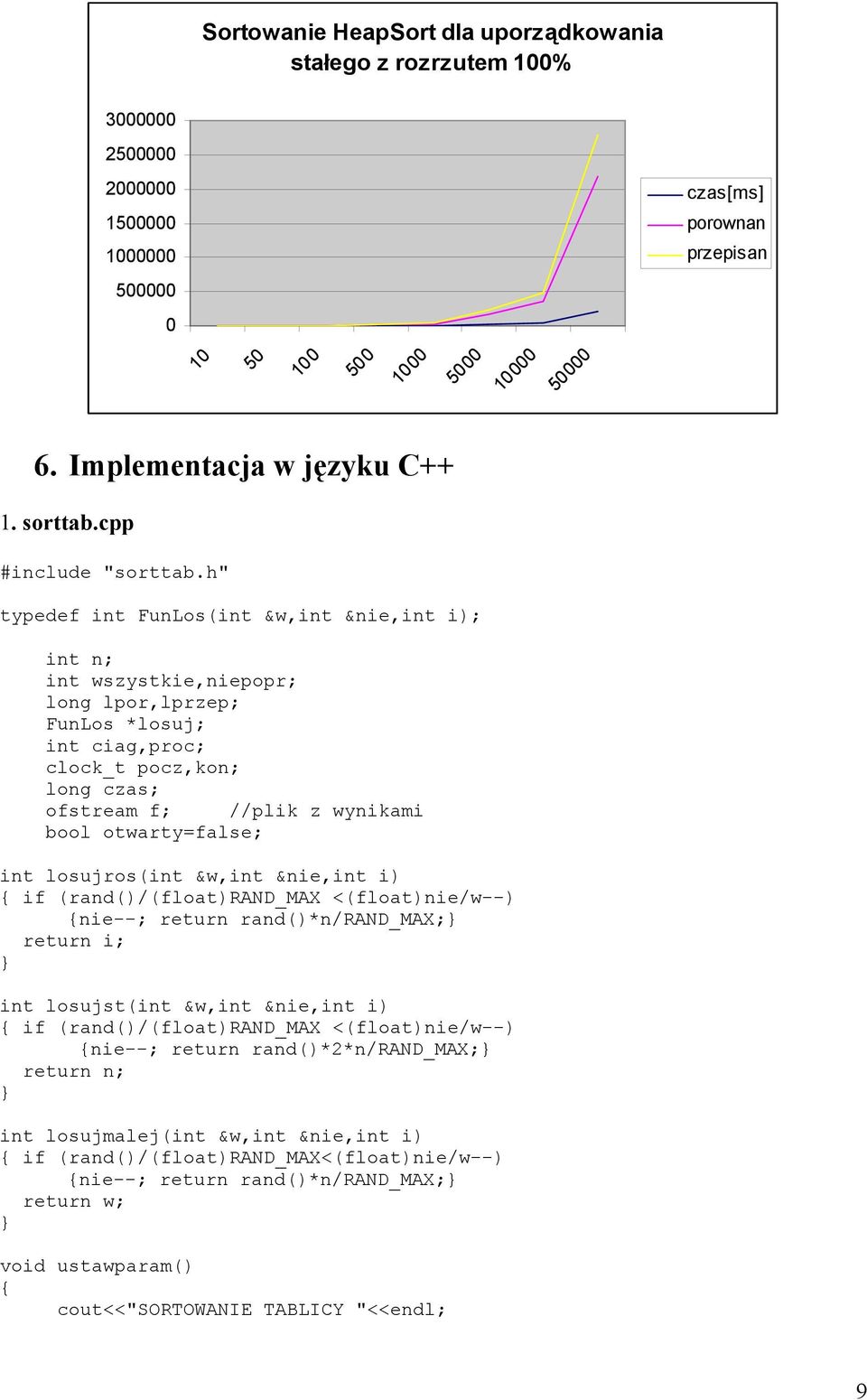

9 Sortowanie HeapSort dla uporządkowania stałego z rozrzutem 100% czas[ms] porownan przepisan Implementacja w języku C++ 1. sorttab.cpp #include "sorttab.h" typedef int FunLos(int &w,int &nie,int i); int n; int wszystkie,niepopr; long lpor,lprzep; FunLos *losuj; int ciag,proc; clock_t pocz,kon; long czas; ofstream f; //plik z wynikami bool otwarty=false; int losujros(int &w,int &nie,int i) if (rand()/(float)rand_max <(float)nie/w--) nie--; return rand()*n/rand_max; return i; int losujst(int &w,int &nie,int i) if (rand()/(float)rand_max <(float)nie/w--) nie--; return rand()*2*n/rand_max; return n; int losujmalej(int &w,int &nie,int i) if (rand()/(float)rand_max<(float)nie/w--) nie--; return rand()*n/rand_max; return w; void ustawparam() cout<<"sortowanie TABLICY "<<endl; 9

10 cout<<"ile elementow : "; cin >>n; cout<<"jaki ciag: 1-rosnacy, 2-malejacy, 3-staly "; cin>>ciag; cout<< "Podaj procent losowych elementow "; cin >>proc; wszystkie=n;niepopr=(long)n*proc/100; cout << "Uporzadkowanie "; switch (ciag) case 1: cout<<"rosnace ";losuj=losujros;break; case 2: cout<<"malejace ";losuj=losujmalej;break; case 3: cout<<"stale ";losuj=losujst; cout <<"rozrzut "<<proc<<'%'<<endl; int ileelem() return n; void generuj(tab &tab) tab = new int[n]; for(int i=0;i<n;i++) tab[i]=losuj(wszystkie,niepopr,i+1); void kopiuj(tab tab1,tab &tab2) tab2= new int[n]; for (int i=0; i<n;i++) tab2[i]=tab1[i]; void druk() cout << "\rporownan : "<<setw(8)<<lpor <<" przepisan "<<setw(8)<<lprzep; void porown(long k) lpor+=k; druk(); void przep(long k) lprzep+=k;druk(); void start() lprzep=0; lpor=0; pocz=clock(); void stop() kon=clock(); czas=(kon-pocz)*1000/clocks_per_sec; void otworzplik() //przygotowuje plik do zapisu wynikow char nazwa[200]; cout<< "Podaj nazwe pliku "; cin >>nazwa; f.open(nazwa,ios::app); f.seekp(0,ios::end); if (!f.tellp()) f<<"dlugosc czas[ms] porownan przepisan uporzadkowanie rozrzut "<<endl; otwarty=true; void dopliku() f<<setw(6)<<n<<setw(10)<<czas<<setw(9)<<lpor<<setw(10)<<lprzep<<" "; switch (ciag) case 1: f<<" rosnace ";break; case 2: f<<" malejace ";break; 10

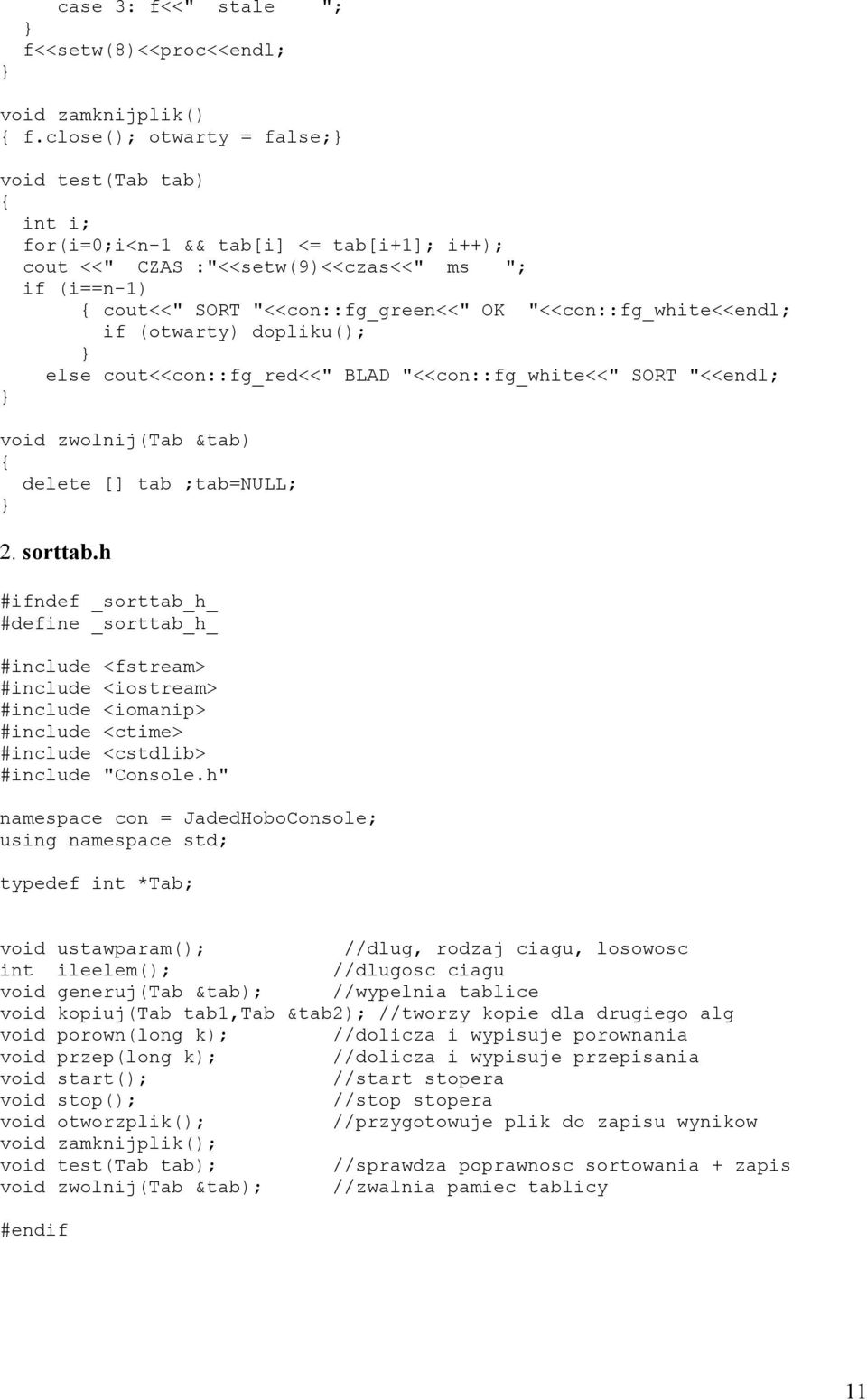

11 case 3: f<<" stale "; f<<setw(8)<<proc<<endl; void zamknijplik() f.close(); otwarty = false; void test(tab tab) int i; for(i=0;i<n-1 && tab[i] <= tab[i+1]; i++); cout <<" CZAS :"<<setw(9)<<czas<<" ms "; if (i==n-1) cout<<" SORT "<<con::fg_green<<" OK "<<con::fg_white<<endl; if (otwarty) dopliku(); else cout<<con::fg_red<<" BLAD "<<con::fg_white<<" SORT "<<endl; void zwolnij(tab &tab) delete [] tab ;tab=null; 2. sorttab.h #ifndef _sorttab_h_ #define _sorttab_h_ #include <fstream> #include <iostream> #include <iomanip> #include <ctime> #include <cstdlib> #include "Console.h" namespace con = JadedHoboConsole; using namespace std; typedef int *Tab; void ustawparam(); //dlug, rodzaj ciagu, losowosc int ileelem(); //dlugosc ciagu void generuj(tab &tab); //wypelnia tablice void kopiuj(tab tab1,tab &tab2); //tworzy kopie dla drugiego alg void porown(long k); //dolicza i wypisuje porownania void przep(long k); //dolicza i wypisuje przepisania void start(); //start stopera void stop(); //stop stopera void otworzplik(); //przygotowuje plik do zapisu wynikow void zamknijplik(); void test(tab tab); //sprawdza poprawnosc sortowania + zapis void zwolnij(tab &tab); //zwalnia pamiec tablicy #endif 11

12 3. HeapSort.cpp #include "sorttab.h" using namespace std; // Zmienne globalne // Funkcje Tab tab, tab1; void przywroc(int T[], int k, int n) // "Max-Heapify" funkcja przywracajaca tablicy wlasnosc kopca int i,j; i = T[k-1]; przep(1); while (k <= n/2) porown(1); j=2*k; przep(1); if((j<n) && ( T[j-1]<T[j]) ) porown(2); j++; przep(1); if (i >= T[j-1]) porown(1); break; else porown(1); T[k-1] = T[j-1]; k=j; przep(2); T[k-1]=i; przep(1); void heapsort(int T[], int n) // algorytm sortowania przez kopcowanie, Heap Sort int k, swap; przep(1); for(k=n/2; k>0; k--) // zbuduj kopiec porown(1); przep(1); przywroc(t, k, n); do // sortuj - rozbieraj kopiec i przywracaj mu własność kopca po każdym zdjętym elemencie. 12

13 porown(1); swap=t[0]; T[0]=T[n-1]; T[n-1]=swap; n--; przep(4); przywroc(t, 1, n); while (n > 1); int main() cout << con::fg_white <<"\t\t\t Heap Sort v. 1.0\n\n\n"; long int a=0; cout << "Ile testow chcesz przeprowadzic?:"; cin >> a; otworzplik(); for (int j=0; j<a; j++) unsigned int seed=time(null); cout <<seed<<endl; srand(seed); // losowy; srand(0) - powtarzalny ustawparam(); //wybor rodzaju ciagu i jego dlugosci generuj(tab); //utworzenie tablicy //for(int i =0; i<ileelem(); i++) cout<<tab[i]<<' '; cout << endl; start(); //start pomiaru czasu heapsort(tab, ileelem()); stop(); //zatrzymanie stopera test(tab); //sprawdzenie poprawnosci sortowania i zapis do pliku zwolnij(tab); // zwolnienie pamieci cout << "\n\n"; zamknijplik(); cout << con::bg_red <<"\n\nautor: Wojciech Podgorski\n\n" << con::bg_black; system("pause"); 7. Bibliografia 1. Cormen T., Leiserson C. E., Rivest R.L., Wprowadzenie do algorytmów, WNT Warszawa Wróblewski P., Algorytmy, struktury danych i techniki programowania, Helion, Gliwice Sedgewick R., Algorytmy w C++, Addison, Wesley, RM, Warszawa
